Постановлением Государственного комитета стандартов Совета Министров СССР от 30 октября 1974 г. N 2446 срок действия установлен

Переиздание. Август 1975 г.

Настоящий стандарт распространяется на каменные угли и устанавливает метод определения коксуемости углей и их смесей.

Сущность метода заключается в коксовании испытуемого угля или смеси углей в электропечи и в определении показателей физико-механических свойств кокса, условно характеризующих коксуемость углей, обозначаемые индексами:

В_к - выход валового кокса, %;

- крупность кокса, %;

(в ред. Изменения N 1, введенного в действие Постановлением Госстандарта СССР от 28.03.1984 N 1053)

П₂₅ и П₁₀ - прочность кускового кокса, %;

П_с - прочность тела кокса, %.

1.1. Отбор проб - по ГОСТ 9815-75, ГОСТ 10742-71.

(в ред. Изменения N 1, введенного в действие Постановлением Госстандарта СССР от 28.03.1984 N 1053)

2.1. Для проведения испытания применяют:

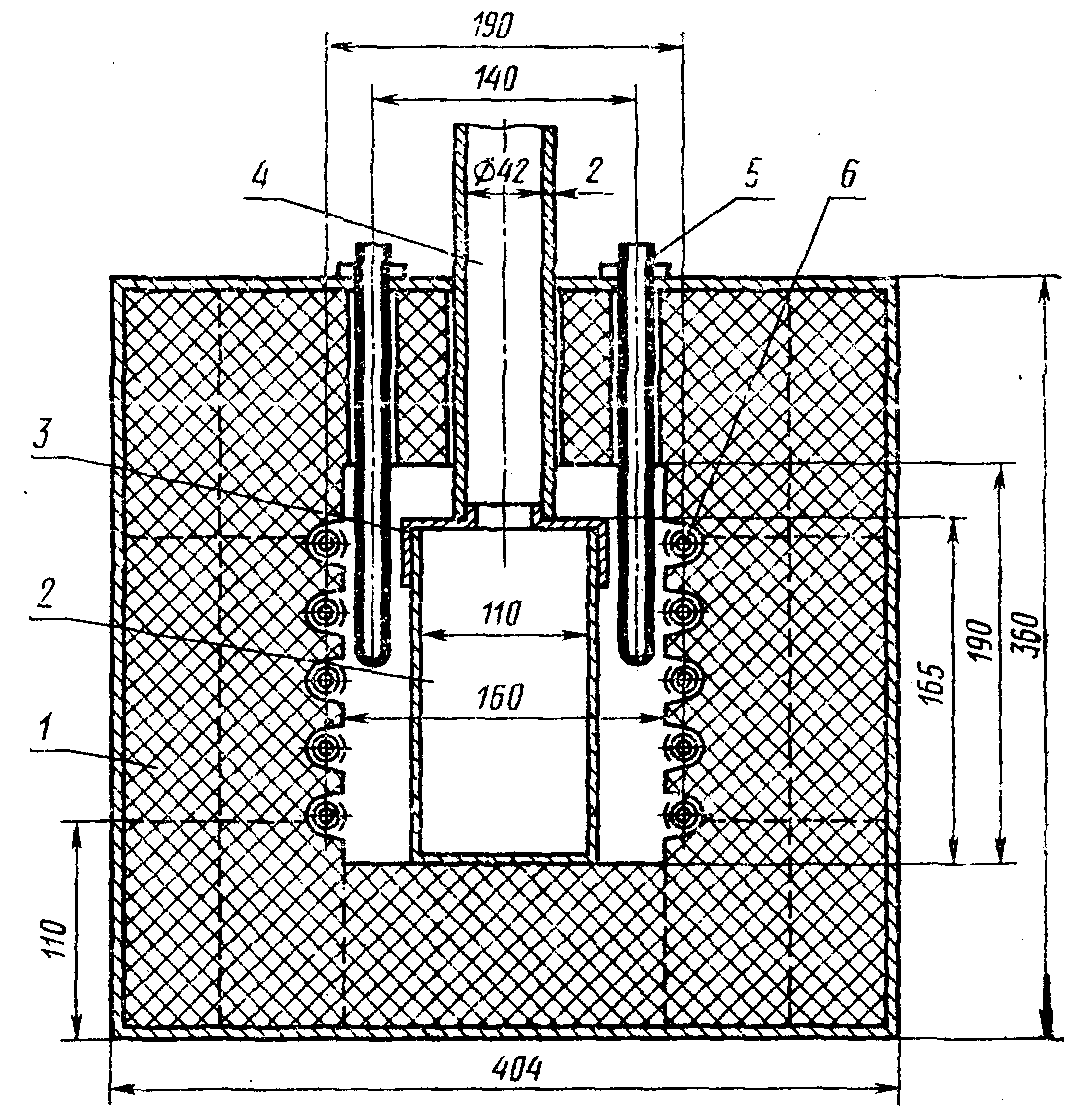

электропечь для лабораторного коксования (черт. 1) с обогревательной камерой размером 160 x 190 x 190 мм. На правой и левой стенках камеры размещено по пять нагревательных элементов, соединенных последовательно. Питание нагревательных элементов каждой стенки и управление ими производят раздельно.

Для обогрева камеры применяют карборундовые стержни размером, мм:

общая длина - 300;

длина рабочей части - 180;

диаметр рабочей части - 8;

длина холодной части - 60;

диаметр холодной части - 13,5 - 14,0.

Предельная температура накала карборундовых стержней 1200 - 1400 °C. Стержни должны иметь близкие по величине показатели сопротивления.

Допускается обогревать камеру нагревательными элементами, изготовленными в виде спирали из проволоки 0Х27Ю5А-1-1,0Х или 0Х23Ю5А-1-1,2Х и 0Х27Ю5А-1-1,0Х или 0Х27Ю5А-1-1,2 по ГОСТ 12766.1-77. Каждый элемент помещают в кварцевую трубку с внутренним диаметром 19 мм. Общая длина проволоки спирали вместе с выводами для каждой стенки при напряжении 127 В составляет 11 м, при напряжении 220 В - 19 м;

(в ред. Изменения N 1, введенного в действие Постановлением Госстандарта СССР от 28.03.1984 N 1053)

автотрансформаторы на 40 А для регулирования нагрева печи - два;

термопары хромель-алюмель ТХА по ГОСТ 3044-77 длиной 500 мм и диаметром 0,5 мм с гальванометром или потенциометром ПСР-1 по ГОСТ 7164-78 - три. Допускается использовать термопары ТПП по ГОСТ 6616-74 и контрольный прибор с соответствующей градуировкой;

(в ред. Изменения N 1, введенного в действие Постановлением Госстандарта СССР от 28.03.1984 N 1053)

ящик размером 110 x 165 x 165 мм из листовой стали 12Х18Н10Т, ХН60Ю, 20Х23Н18, 12Х25Н16Г7АР или 36Х18Н25С2 по ГОСТ 5632-72 толщиной 0,8 - 1,5 мм, закрывающийся крышкой толщиной 2 мм, изготовленной из нержавеющей стали с отверстием для отвода летучих продуктов коксования. В передней стенке ящика посередине его ширины сделано отверстие для чехла термопары диаметром 8 мм на расстоянии 72,5 мм от центра отверстия до дна;

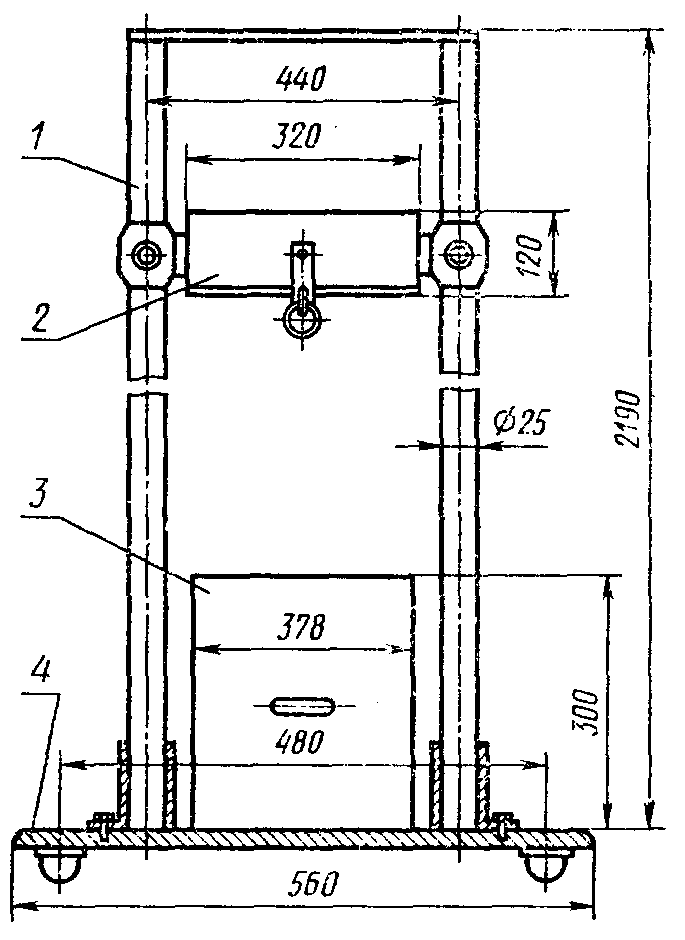

аппарат для сбрасывания кокса (черт. 2);

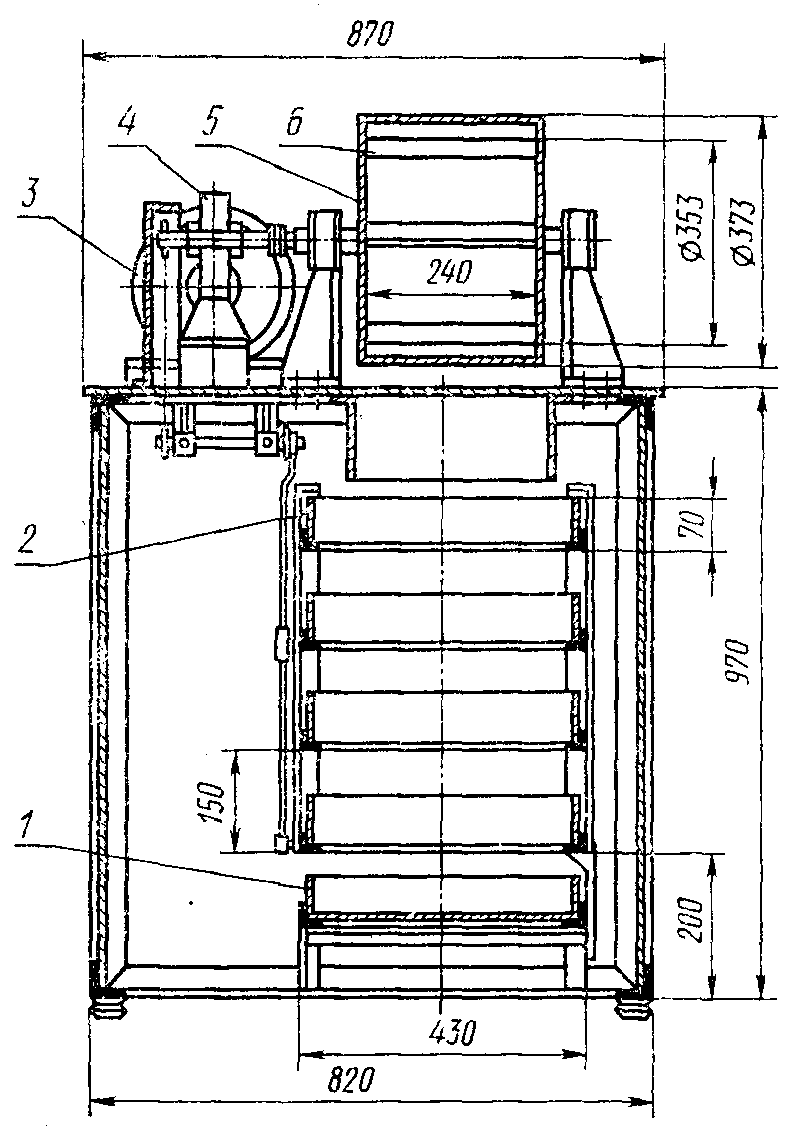

барабан колосниковый с редуктором, мотором и набором сит с квадратными отверстиями размером 60 x 60, 40 x 40, 25 x 25 и 10 x 10 мм для рассева кокса (черт. 3). Диаметр барабана 373 мм, длина 265 мм, расстояние между колосниками круглого сечения диаметром 10 мм - 25 мм. Скорость вращения 50 об/мин;

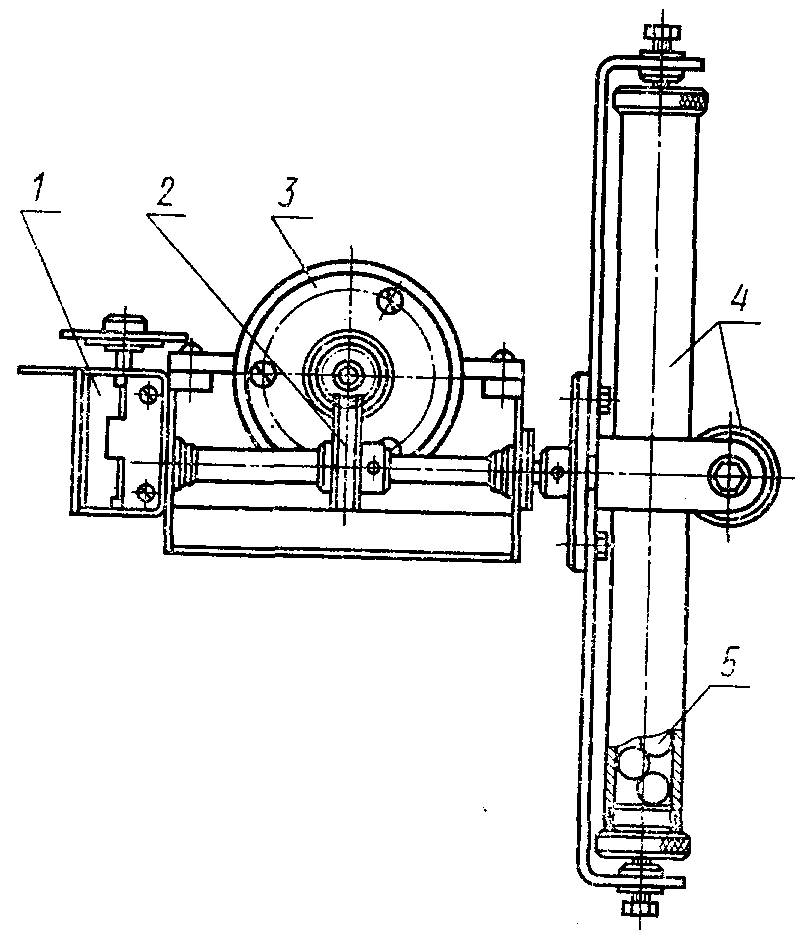

аппарат для определения прочности тела кокса (класса 3 - 6 мм) с приводным механизмом, мотором и счетчиком оборотов с автоматическим отключением (черт. 4). Внутренний диаметр цилиндров аппарата 25 +/- 1 мм и высота 310 +/- 0,5 мм. Цилиндры изготовляют из стали марки 15Х25Т или 15Х28 по ГОСТ 5632-72. Чистота обработки внутренних поверхностей цилиндров должна соответствовать классу 7 по ГОСТ 2789-73. В каждый цилиндр помещаются пять стальных шаров диаметром 15,08 +/- 0,1 мм по ГОСТ 3722-81. Скорость вращения цилиндров 25 об/мин;

(в ред. Изменения N 1, введенного в действие Постановлением Госстандарта СССР от 28.03.1984 N 1053)

стакан мерный с внутренним диаметром 30 мм, высотой 71 мм и вместимостью 50 см³;

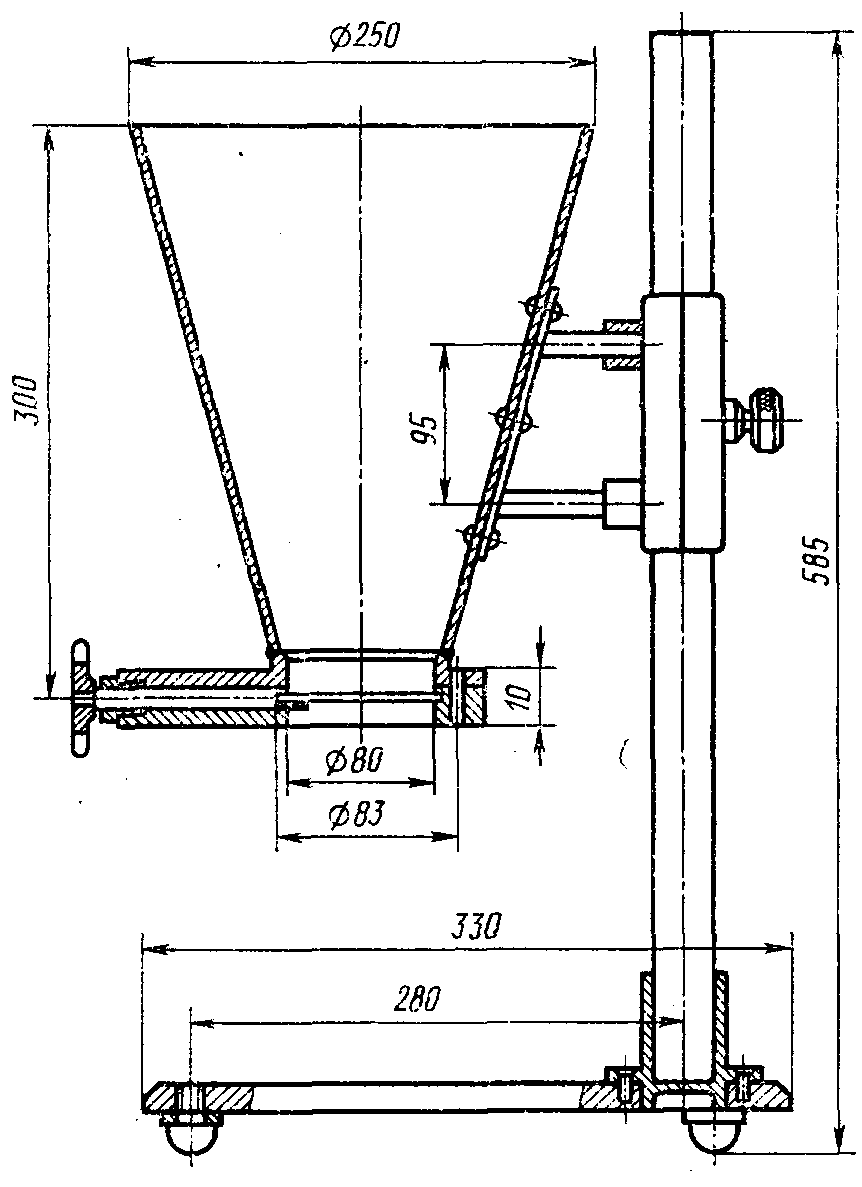

бункер для загрузки угля (черт. 5);

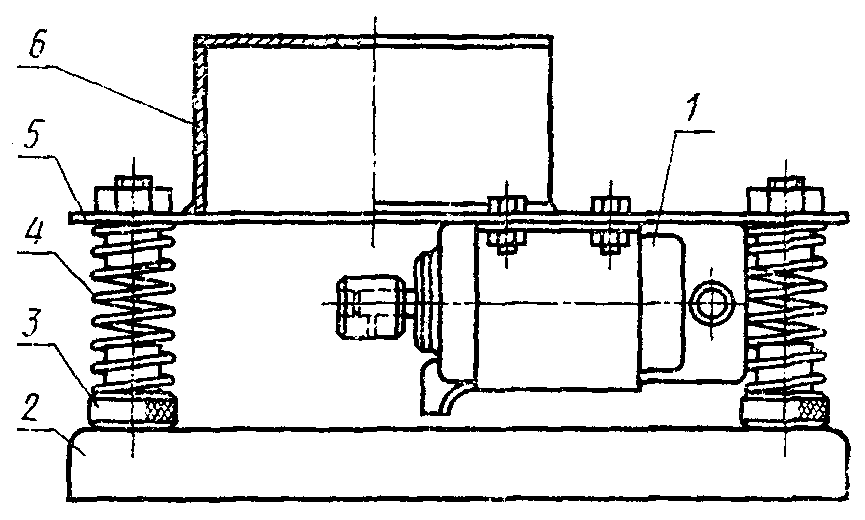

вибратор (черт. 6);

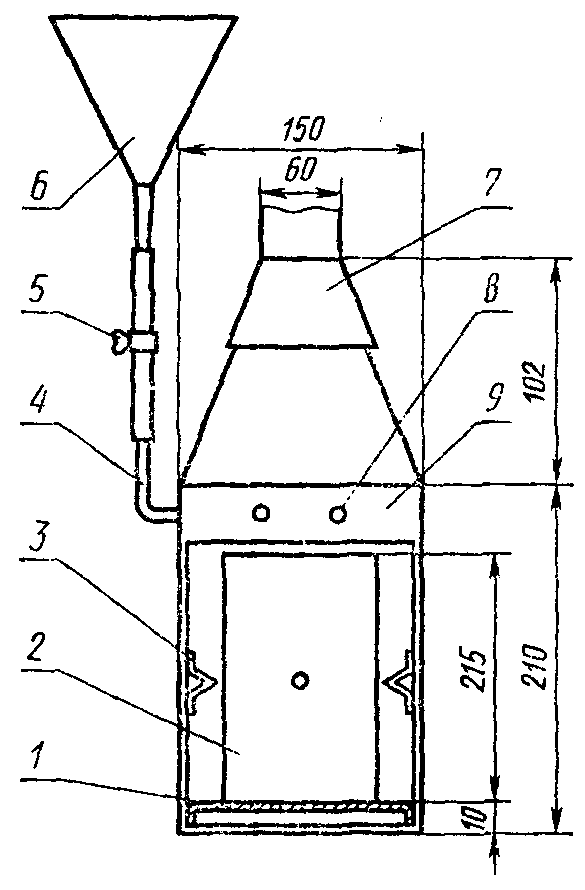

аппарат для тушения кокса (черт. 7);

дробилка щековая лабораторная;

дробилка лабораторная двухвалковая;

(в ред. Изменения N 1, введенного в действие Постановлением Госстандарта СССР от 28.03.1984 N 1053)

набор сит с ячейками круглого сечения диаметром 6,3 и 1 мм с поддоном и крышкой;

весы лабораторные с погрешностью взвешивания не более 0,1 кг и 0,01 г;

противни, совки, скребки и др.

3.1. Для определения коксуемости от первичной пробы, сокращенной и измельченной до размера частиц 0 - 3 мм, отбирают пробу угля массой 10 кг.

От пробы угля массой 10 кг отбирают порцию массой 3 кг. Оставшуюся пробу сохраняют для проведения повторных испытаний.

Отобранную порцию тщательно перемешивают на противне и методом квартования отбирают 0,5 кг угля для определения внешней влаги и технического анализа.

Если зольность угля более 10%, всю пробу обогащают по ГОСТ 1186-69.

Оставшийся на противне уголь доводят до воздушно-сухого состояния, отбирают пробу массой 2 кг и помещают в бункер для загрузки.

Из бункера после открытия шибера весь уголь поступает в ящик для коксования. Высота падения угля (расстояние от шибера бункера до дна ящика) должна быть 200 мм. Для равномерной загрузки угля шибер располагают над центром ящика. Отверстие для термопары в передней части ящика прикрывают бумагой. При загрузке углем ящик устанавливают на лист бумаги или противень. Просыпавшийся уголь тщательно собирают и переносят в ящик.

Загруженный в ящик уголь разравнивают и уплотняют плоской трамбовкой так, чтобы между углем и крышкой ящика было пространство (для летучих продуктов коксования) высотой 18 - 20 мм. Такое заполнение соответствует полезной емкости ящика около 2,66 л и объемной плотности угля 750 кг/м³. После уплотнения угля ящик закрывают крышкой и обмазывают смесью глины и песка край крышки.

3.2. Перед испытанием проверяют состояние камеры печи, схему включения нагревательных элементов, работу измерительной аппаратуры, уровень расположения термопар на левой и правой сторонах камеры у стенок. Термопары устанавливают так, чтобы расстояние от концов до дна камеры составляло 84 +/- 10 мм.

После проверки камеру закрывают дверцей, отверстие на верхней части печи для трубы, отводящей летучие продукты, закрывают куском асбеста и включают электропечь.

Камеру нагревают равномерно со скоростью 25 °C в минуту до температуры 1000 °C.

При достижении температуры 1000 °C камера готова для загрузки испытуемой пробы угля.

4.1. Проведение опытного коксования

4.1.1. Отключают автотрансформаторы, быстро открывают дверцу камеры и вставляют ящик на равном расстоянии от боковых стенок камеры и вплотную к стенке, противоположной дверце, так, чтобы отверстие в крышке ящика и верхней части печи, а также в дверце камеры и передней стенке ящика совпадали. Дверцу камеры закрывают и через отверстие в верхней части камеры на крышку ящика ставят трубу для отвода летучих продуктов коксования.

В отверстия дверцы камеры и передней стенки ящика вставляют термопару в чехле из нержавеющей стали. Термопару вставляют так, чтобы конец ее находился в центре угольной загрузки на расстоянии 83 +/- 10 мм от передней стенки ящика.

Для полной герметизации камеры печи дверцу, зазоры между трубой и верхней частью печи, чехлом для термопары и отверстием в дверце обмазывают смесью глины и песка.

Время загрузки ящика в камеру должно быть минимальным, с тем чтобы температура у стенки камеры не опускалась ниже 650 °C.

(в ред. Изменения N 1, введенного в действие Постановлением Госстандарта СССР от 28.03.1984 N 1053)

Включают автотрансформаторы и регулятор подъема температуры. Нагрев коксовой печи производят со скоростью 2 °C в минуту. При достижении у стенки камеры температуры 1050 °C регулятор подъема температуры отключают и дальнейший нагрев угля производят при постоянной температуре у стенки камеры до тех пор, пока в центре коксуемой массы установится температура 950 °C.

Выключают автотрансформаторы, вынимают чехол с термопарой из дверцы, снимают трубу, открывают дверцу и осторожно извлекают ящик с коксом.

Для тушения кокса быстро снимают крышку ящика, ящик вставляют в аппарат для тушения кокса, закрывают крышку аппарата, снимают зажим с резиновой трубки, соединенной с воронкой, в которой находится вода. Тушение кокса производят в ящике через трубчатые брызгала равномерно по всей поверхности кокса (расход воды до 0,8 л).

После тушения и удаления паров весь кокс из ящика взвешивают и рассчитывают выход валового кокса в процентах на сухую массу загруженного угля или шихты.

Измерение, запись и регулирование температурного режима коксовой печи производят автоматическими приборами с программными регуляторами.

Примечание. Допускается ручное регулирование режима работы печи. При этом с момента загрузки температуру у стенок камеры и в центре коксуемой массы угля фиксируют в протоколе (см. приложение 1) через каждые 10 мин. При ручной регулировке по данным протокола строят кривую подъема температуры в центре коксуемой массы угля (по оси абсцисс откладывают время коксования, а по оси ординат - температуру).

4.2. Определение физико-механических свойств кокса

4.2.1. Весь кокс после взвешивания переносят в ящик аппарата для сбрасывания, размещая его равномерно по всей площади ящика, и производят однократное сбрасывание кокса на металлическую плиту с высоты 1,8 м.

После сбрасывания весь кокс аккуратно собирают и вручную производят определение ситового состава на ситах с квадратными отверстиями размером 60 x 60, 40 x 40, 25 x 25 и 10 x 10 мм в течение 4 мин, после чего подсчитывают выход отдельных классов кокса в граммах и процентах. Результаты записывают в протокол (см. приложение 2).

По ситовому составу кокса после сбрасывания определяют крупность кокса в процентах ( - сумма классов кокса более 40 мм). Полученные результаты записывают в протокол (см. приложение 2).

4.2.2. Кокс крупностью более 25 мм (классы более 60, 60 - 40 и 40 - 25 мм) после испытания на сбрасывание загружают в барабан, который вращают 6 мин (300 оборотов). После этого остаток кокса в барабане взвешивают, а коксовую мелочь подвергают ситовому анализу на ситах с квадратными отверстиями размером 25 x 25 и 10 x 10 мм в течение 4 мин. Полученные результаты в граммах и процентах записывают в протокол (см. приложение 2).

По результатам испытания кокса в барабане определяют прочность кускового кокса в процентах: П₂₅ (выход кокса более 25 мм) и П₁₀ (выход кокса класса 0 - 10 мм).

Расхождения между результатами двух определений (коксований) не должны превышать 3 абс. %. За окончательный результат принимают среднее арифметическое результатов двух определений.

Если расхождение между результатами двух определений более 3%, проводят третье определение.

За окончательный результат принимают среднее арифметическое результатов двух наиболее близких определений в пределах допустимых расхождений.

4.3. Определение прочности тела кокса

4.3.1. Весь кокс после испытания в барабане дробят в лабораторной щековой дробилке до размера частиц 0 - 13 мм, выделяют кокс класса 3 - 6 мм просеиванием через сита с круглыми отверстиями диаметром 6 и 3 мм. Кокс класса менее 3 мм отбрасывают, а более 6 мм измельчают в несколько приемов в лабораторной двухвалковой дробилке с гладкими валками, постепенно сужая щель между валками от 6 до 4 мм до полного прохождения всего кокса через сито с размером отверстий диаметром 6 мм. При этом кокс класса менее 3 мм при каждом рассеве отбрасывают, а класса 3 - 6 мм собирают вместе и присоединяют к полученному при предварительном дроблении кокса в щековой дробилке.

Примечание. Для точности регулирования щели между валками удобно пользоваться шаблонами - железными пластинками толщиной 6 и 4 мм. Допускается измельчение кокса вручную.

Кокс класса 3 - 6 мм просушивают на противне в сушильном шкафу в течение 2 - 3 ч, затем высыпают на противень или плиту, тщательно перемешивают, распределяют по поверхности ровным слоем толщиной не более 10 мм и делят на 20 квадратов (по 5 квадратов в ряду). В мерный стакан или цилиндр вместимостью 50 см³ от каждого квадрата отбирают пробу кокса и уплотняют в течение 10 с на вибраторе, затем досыпают коксом того же класса крупности, а избыток удаляют стальной линейкой. Кокс из мерного стакана взвешивают с погрешностью не более 0,05 г и результат взвешивания заносят в протокол (см. приложение 2). Так же готовят вторую пробу.

Масса кокса объемом 50 см³ является относительным показателем насыпной массы кокса.

Цилиндр аппарата для определения прочности тела снимают с крестовины, отвинчивают пробку и извлекают стальные шары. Половину пробы кокса загружают в цилиндр, после чего в этот цилиндр, расположенный наклонно, осторожно загружают все шары, засыпают вторую половину пробы, навинчивают пробку и ставят цилиндр в крестовину аппарата.

Аналогично производят загрузку второго цилиндра.

После установки цилиндров в крестовину аппарата включают мотор. Обработку кокса в цилиндрах заканчивают после 1000 оборотов, затем производят рассев каждой пробы кокса на сите с круглыми отверстиями диаметром 1 мм.

Показатель выхода кокса класса более 1 мм в процентах характеризует прочность тела кокса (П_с).

За окончательный результат испытания принимают среднее арифметическое результатов двух параллельных определений. Расхождения между результатами параллельных определений при одновременном испытании не должны превышать 1,5 абс. %.

Если расхождения между результатами двух определений более 1,5%, определение повторяют. Результаты заносят в протокол (см. приложение 2).

ГОСТ 3044-74 введен взамен ГОСТ 3044-61.

ГОСТ 6616-74 введен взамен ГОСТ 6616-61.
