"ГОСТ 13789-68*. Государственный стандарт Союза ССР. Втулки переходные для концевых фрез с коническим хвостовиком. Конструкция и размеры"
(утв. Госстандартом СССР 18.06.1968)
(ред. от 01.12.1984)


"ГОСТ 13789-68*. Государственный стандарт Союза ССР. Втулки переходные для концевых фрез с коническим хвостовиком. Конструкция и размеры"
(утв. Госстандартом СССР 18.06.1968)
(ред. от 01.12.1984)

Утвержден
Комитетом стандартов,
мер и измерительных приборов
при Совете Министров СССР
18 июня 1968 года
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ВТУЛКИ ПЕРЕХОДНЫЕ ДЛЯ КОНЦЕВЫХ ФРЕЗ С КОНИЧЕСКИМ ХВОСТОВИКОМ
КОНСТРУКЦИЯ И РАЗМЕРЫ
Adapters for end cutters with tapered shank.
Design and dimensions
ГОСТ 13789-68*
Список изменяющих документов
(в ред. Изменения N 1, утв. в январе 1974 г.,
Изменения N 2, утв. в июне 1979 г.,
Изменения N 3, утв. в декабре 1984 г.)
Группа Г27
ОКП 39 2831
Взамен
МН 38-64
Утвержден Комитетом стандартов, мер и измерительных приборов при Совете Министров СССР 18 июня 1968 г. Срок введения установлен
с 1 января 1969 года
Проверен в 1979 г.
Несоблюдение стандарта преследуется по закону

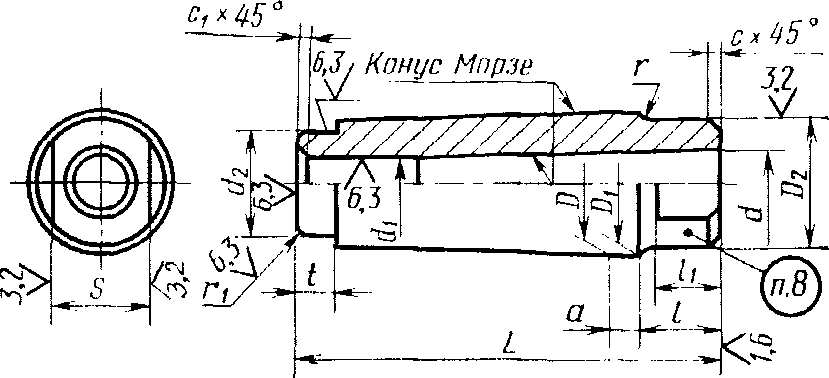

1. Конструкция и размеры переходных втулок должны соответствовать указанным на чертеже и в таблице.
Размеры, мм
Обозначение втулок
Применяемость
Конус Морзе
d
D
D1
(справ.)
D2
(пред. откл. по h12)
L
S
(пред. откл. по h12)
a
d1
d2
l
l1
t
c
c1
r
r1
Масса, кг
наружный
внутренний
6101-0071
3
1
12,065
23,825
24,1
24
80
22
5
9,7
19
15
12
7
1
1,0
-
0,6
0,18
0072
2
17,780
14,9
9
0,5
0,11
0073
4
31,267
31,6
30
90
27
6,5
25
20
1,0
1
1,0
0,32
0074
3
23,825
20,2
0,5
0,20
0075
5
2
17,780
44,399
44,7
42
110
36
14,9
35,7
25
10
2
1,0
2
2,5
0,96
0076
3
23,825
20,2
0,81
0077
4
31,267
26,5
0,57
0078
6
3
23,825
63,348
63,8
60
130
55
8
20,2
51
15
16
2,0
4,0
2,33
0079
4
31,267
26,5
2,02
6101-0080
5
44,399
38,2
1,35
Примечание. Допускается для поверхностей конусов Морзе 1 и 2 параметр шероховатости Ra <= 0,8 мкм по ГОСТ 2789-73.
Пример условного обозначения втулки с наружным конусом Морзе 3 и внутренним конусом Морзе 1:
Втулка 6101-0071 ГОСТ 13789-68
(Измененная редакция, Изм. N 1, 2, 3).
2. Материал - сталь марки 40Х по ГОСТ 4543-71. Допускается применение сталей других марок с механическими свойствами не ниже указанной.
(Измененная редакция, Изм. N 3).
3 - 5. (Исключены, Изм. N 1).
6. Конусы Морзе - по ГОСТ 25557-82.
7. (Исключен, Изм. N 1).
8. Маркировать: обозначение и товарный знак предприятия-изготовителя.
9. Остальные технические требования - по ГОСТ 17166-71.
(Введен дополнительно, Изм. N 1).
