ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
НИТИ ХИМИЧЕСКИЕ КОМПЛЕКСНЫЕ И КРУЧЕНЫЕ КОМПЛЕКСНЫЕ
ТЕХНИЧЕСКОГО НАЗНАЧЕНИЯ
МЕТОД ОПРЕДЕЛЕНИЯ ЛИНЕЙНОЙ УСАДКИ
Man-made filament yarns and twisted filament yarns
for technical purposes. Method for determination
of linear shrinkage
ГОСТ 19603-74*
Список изменяющих документов (в ред. Изменения N 1, утв. в феврале 1984 г., Изменения N 2, утв. Постановлением Госстандарта СССР от 19.06.1989 N 1705) |
ОКСТУ 2272
Постановлением Государственного комитета стандартов Совета Министров СССР от 19 марта 1974 г. N 632 срок введения установлен
с 1 января 1975 года
Проверен в 1984 г. Постановлением Госстандарта от 14.02.84 N 487 срок действия продлен
до 1 января 1990 года
* Переиздание (февраль 1985 г.) с Изменением N 1, утвержденным в феврале 1984 г. (ИУС 6-84).
Настоящий стандарт распространяется на химические комплексные и крученые комплексные нити технического назначения, предназначенные для резинотехнических изделий, технических тканей, других технических изделий и устанавливает метод определения усадки нитей, возникающей под действием горячего воздуха в сухом состоянии и после.
(в ред. Изменения N 2, утв. Постановлением Госстандарта СССР от 19.06.1989 N 1705)
Сущность метода заключается в определении изменения длины нити в сухом состоянии и после замочки до и после выдерживания в среде горячего воздуха.
(абзац введен Изменением N 2, утв. Постановлением Госстандарта СССР от 19.06.1989 N 1705)
1.1. От каждой из десяти единиц продукции, отобранных по ГОСТ 6611.0-73, отбирают две точечные пробы для химических комплексных нитей и одну точечную пробу для крученых комплексных нитей.
Точечные пробы отбирают от единиц продукции, предварительно отмотав с них не менее 10 м нити.
Между отбором двух точечных проб от единицы продукции сматывают 1 - 3 м нити.
(п. 1.1 в ред. Изменения N 2, утв. Постановлением Госстандарта СССР от 19.06.1989 N 1705)
2.1. Для проведения испытания применяют:
приспособление для измерения длины точечной пробы, состоящее из измерительной металлической линейки длиной 1000 мм по ГОСТ 427-75, закрепленной на металлическом угольнике, зажима, ролика с запрессованным шарикоподшипником и рабочего стола (черт. 1).
Допускается использовать другое приспособление или устройство, позволяющее измерять длину пробы с погрешностью +/- 1 мм;
(в ред. Изменения N 2, утв. Постановлением Госстандарта СССР от 19.06.1989 N 1705)
сосуд вместимостью, достаточной для замочки нитей в свободном состоянии;
шкаф сушильный, обеспечивающий температуру воздуха (150 +/- 3) °C;
рамку металлическую в соответствии с черт. 2 или другой конструкции с термостойкими нитями в зависимости от типа сушильного шкафа;
ИС МЕГАНОРМ: примечание. ГОСТ 5072-79 утратил силу с 1 января 1991 года (ИУС "Государственные стандарты", N 11, 1991). |
секундомер механический по ГОСТ 5072-79 или другой прибор, фиксирующий время;
(в ред. Изменения N 2, утв. Постановлением Госстандарта СССР от 19.06.1989 N 1705)
бумагу фильтровальную по ГОСТ 12026-76;
(в ред. Изменения N 2, утв. Постановлением Госстандарта СССР от 19.06.1989 N 1705)
смачиватель НБ по ГОСТ 6867-77, ОП-10 по ГОСТ 8433-81;
(в ред. Изменения N 2, утв. Постановлением Госстандарта СССР от 19.06.1989 N 1705)
дистиллированную воду по ГОСТ 6709-72;
(абзац введен Изменением N 2, утв. Постановлением Госстандарта СССР от 19.06.1989 N 1705)
ИС МЕГАНОРМ: примечание. Взамен ГОСТ 24104-88 Постановлением Госстандарта России от 26.10.2001 N 439-ст с 1 июля 2002 года введен в действие ГОСТ 24104-2001. |
весы лабораторные общего назначения по ГОСТ 24104-88;
(абзац введен Изменением N 2, утв. Постановлением Госстандарта СССР от 19.06.1989 N 1705)
средства для нанесения меток (шариковая ручка, карандаш, фломастер с тонким стержнем).
(абзац введен Изменением N 2, утв. Постановлением Госстандарта СССР от 19.06.1989 N 1705)

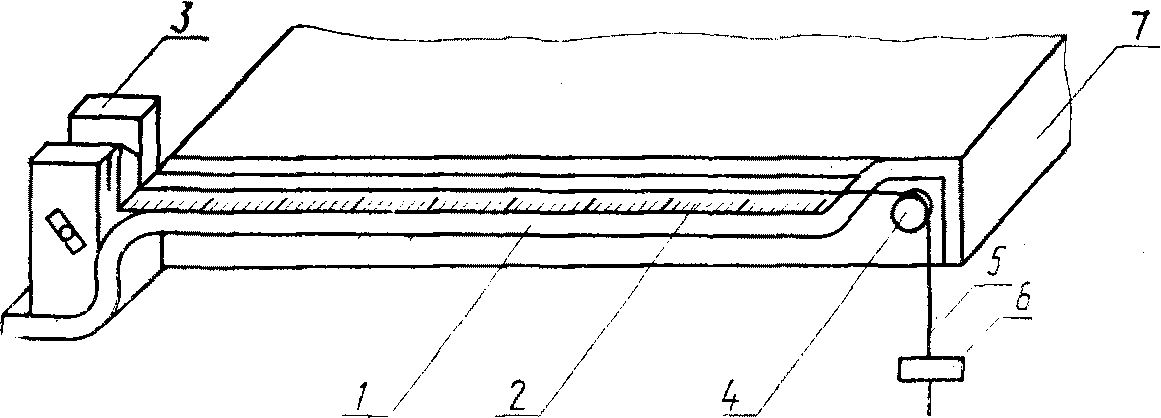

1 - металлический угольник; 2 - металлическая линейка;
3 - зажим; 4 - ролик с запрессованным шарикоподшипником;
5 - испытуемая нить; 6 - груз предварительного натяжения;
7 - рабочий стол
1 - металлическая рамка; 2 - натянутые термостойкие нити;
3 - испытуемая нить в свободном состоянии
(Измененная редакция, Изм. N 1).
3.1. Подготовка к испытанию - по ГОСТ 6611.1-73 со следующим дополнением: допускается определять усадку, не сматывая верхнего слоя нити, после определения других физико-механических показателей. На конце нити, идущей с испытуемой единицы-продукции, завязывают узел, закрепляют нить в левом зажиме приспособления так, чтобы узел был на уровне нулевой отметки линейки.
(в ред. Изменения N 2, утв. Постановлением Госстандарта СССР от 19.06.1989 N 1705)
Нить направляют через ролик и на расстоянии от 10 до 20 см от него подвешивают груз предварительной нагрузки. Затем нить отрезают и на свободном конце завязывают узел. На нить карандашом наносят метку на расстоянии 1 м от узла левого зажима с погрешностью +/- 1 мм, снимают груз предварительной нагрузки и освобождают нить из зажима.
(в ред. Изменения N 2, утв. Постановлением Госстандарта СССР от 19.06.1989 N 1705)
ИС МЕГАНОРМ: примечание. Взамен ГОСТ 26171-84 Постановлением Госстандарта России от 28.05.2002 N 210-ст с 1 апреля 2003 года введен в действие ГОСТ 26171-2001. |
Предварительная нагрузка устанавливается в зависимости от номинальной линейной плотности из расчета (5,0 +/- 1,0) мН/текс по ГОСТ 26171-84.
(в ред. Изменения N 2, утв. Постановлением Госстандарта СССР от 19.06.1989 N 1705)
Таблица исключена с 1 декабря 1989 года. - Изменение N 2, утв. Постановлением Госстандарта СССР от 19.06.1989 N 1705.
(Измененная редакция, Изм. N 1).
4.1. Определение усадки нитей в сухом состоянии
4.1.1. Подготовленные точечные пробы в свободном состоянии раскладывают на металлической рамке, которую помещают в сушильный шкаф, предварительно нагретый до 150 +/- 3 °C.
(в ред. Изменения N 2, утв. Постановлением Госстандарта СССР от 19.06.1989 N 1705)
4.1.2. Точечные пробы выдерживают в сушильном шкафу в течение (30 +/- 1) мин. Время выдерживания проб в сушильном шкафу измеряют с момента достижения температуры (150 +/- 3) °C, затем пробы вынимают и выдерживают (30 +/- 1) мин в климатических условиях по ГОСТ 10681-75, после чего снова заправляют в приспособление, подвешивают груз предварительной нагрузки и измеряют длину пробы на участке между узлом и меткой с погрешностью +/- 1 мм.
(п. 4.1.2 в ред. Изменения N 2, утв. Постановлением Госстандарта СССР от 19.06.1989 N 1705)
4.2. Определение усадки нитей после замочки
4.2.1. Подготовленные точечные пробы замачивают в сосуде с раствором, содержащим (2,0 +/- 0,1) г смачивателя в (1,00 +/- 0,01) дм3 дистиллированной воды, при температуре 20 +/- 2 °C. Через (2,0 +/- 0,1) мин точечные пробы вынимают, встряхивают, раскладывают на фильтровальной бумаге или сухом полотенце, покрывают этой же бумагой или полотенцем и слегка прижимают рукой для удаления избыточной влаги. Если проба не погружается в раствор в течение 2 мин, ее следует погрузить при помощи палочки и выдержать в растворе 1 ч.
(в ред. Изменения N 2, утв. Постановлением Госстандарта СССР от 19.06.1989 N 1705)
(Измененная редакция, Изм. N 1).
5.1. Усадку нитей (У) в процентах вычисляют по формуле
где L1 - первоначальная длина пробы, равная 1000 мм;
(в ред. Изменения N 2, утв. Постановлением Госстандарта СССР от 19.06.1989 N 1705)
L2 - средняя арифметическая длина пробы, полученная из результатов всех определений, после тепловой обработки, мм.
(в ред. Изменения N 2, утв. Постановлением Госстандарта СССР от 19.06.1989 N 1705)
5.2. Вычисление производят до второго десятичного знака с последующим округлением до первого десятичного знака.
