"ГОСТ 29104.8-91. Межгосударственный стандарт. Ткани технические. Метод определения прочности и растяжимости при продавливании шариком"
(утв. и введен в действие Постановлением Госстандарта СССР от 27.09.1991 N 1543)

"ГОСТ 29104.8-91. Межгосударственный стандарт. Ткани технические. Метод определения прочности и растяжимости при продавливании шариком"
(утв. и введен в действие Постановлением Госстандарта СССР от 27.09.1991 N 1543)

Содержание

ГОСТ 29104.8-91. Межгосударственный стандарт. Ткани технические. Метод определения прочности и растяжимости при продавливании шариком
Информационные данные
1. Метод отбора проб
2. Аппаратура
3. Подготовка к испытанию
4. Проведение испытания
5. Обработка результатов
Приложение 1. Термины, применяемые в настоящем стандарте, и пояснения к ним
Приложение 2. Растяжимость ткани при продавливании шариком диаметром 20 мм
Приложение 3. Протокол испытания
Утвержден и введен в действие
Постановлением Комитета
стандартизации и метрологии СССР
от 27 сентября 1991 г. N 1543
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ТКАНИ ТЕХНИЧЕСКИЕ
МЕТОД ОПРЕДЕЛЕНИЯ ПРОЧНОСТИ И РАСТЯЖИМОСТИ
ПРИ ПРОДАВЛИВАНИИ ШАРИКОМ
Industrial fabrics.
Method for determination of strength
and extensibility under ball forcing through
ГОСТ 29104.8-91
Группа М09
МКС 59.080.30
ОКСТУ 8209
8309
Дата введения
1 января 1993 года
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. Разработан и внесен Государственным комитетом легкой промышленности СССР.
Разработчики:
В.В. Стулов, канд. техн. наук; И.С. Давыдова, канд. техн. наук; Г.К. Щеникова.
2. Утвержден и введен в действие Постановлением Комитета стандартизации и метрологии СССР от 27.09.91 N 1543.
3. Введен впервые.
4. Ссылочные нормативно-технические документы
Обозначение НТД, на который дана ссылка
Номер раздела, пункта
ГОСТ 5009-82
3.4
ГОСТ 10681-75
3.1
ГОСТ 28840-90
2
ГОСТ 29104.0-91
1
5. Переиздание. Октябрь 2004 г.
Настоящий стандарт распространяется на ткани технические фильтровальные из хлопчатобумажной пряжи, химических нитей и смешанные и устанавливает метод определения прочности и растяжимости при продавливании шариком.
Термины, применяемые в настоящем стандарте, и пояснения к ним приведены в Приложении 1.
1. МЕТОД ОТБОРА ПРОБ
Отбор точечных проб - по ГОСТ 29104.0 со следующим дополнением: длина точечной пробы должна быть не менее 600 мм.
2. АППАРАТУРА
Для проведения испытания применяют:
машину разрывную по ГОСТ 28840 с относительной погрешностью измерения нагрузки +/- 1% и абсолютной погрешностью показаний удлинения +/- 1 мм;
приспособление, состоящее из двух соединенных рам, съемного шарика диаметром (20,0 +/- 0,1) мм и кольцевого зажима (см. черт. 1);
кольцевой зажим (см. черт. 2) с внутренним диаметром (25,0 +/- 0,1) мм;
шаблон диаметром (59 +/- 1) мм;
вспомогательные средства (см. черт. 3) для закрепления элементарной пробы в кольцевом зажиме.
Приспособление с кольцевым зажимом к разрывной машине
для определения прочности ткани при продавливании шариком
1 - верхняя рама; 2 - кольцевой зажим; 3 - съемный шарик;
4 - замочное гнездо; 5 - винт, установленный на верхней раме;
6 - нижняя рама; 7 - переходники
Черт. 1
Кольцевой зажим
1 - верхнее кольцо; 2 - прижимное кольцо;
3 - кольцевой зажим; 4 - элементарная проба;
5 - резиновые прокладки, вырезанные в виде кольца
с наружным диаметром (60 +/- 1) мм
и внутренним диаметром мм
Черт. 2
Вспомогательные средства для закрепления пробы
Гнездо для крепления кольцевого зажима

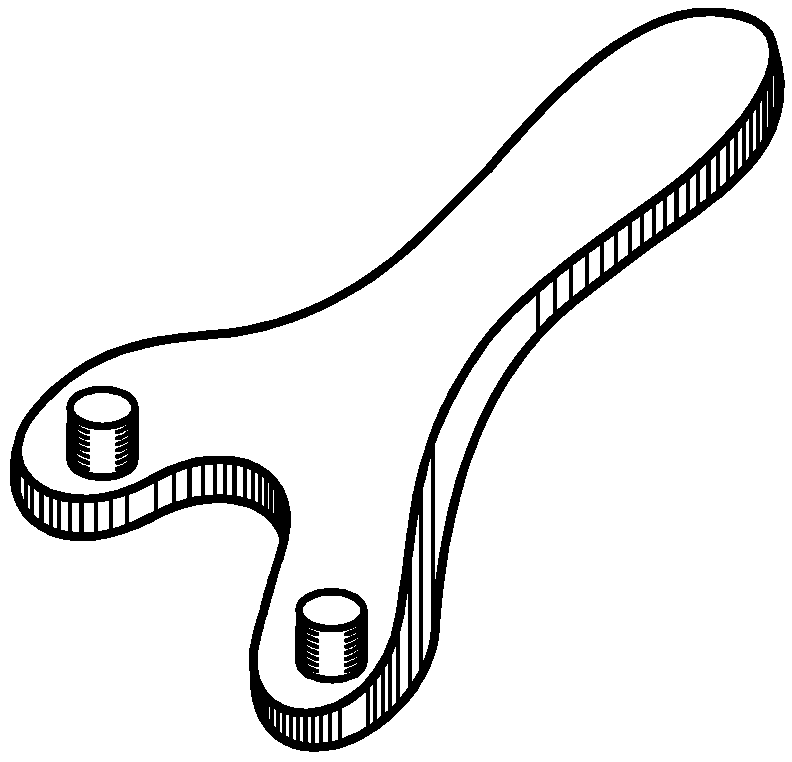

Ключ для закрепления верхнего зажимного кольца
в кольцевом зажиме
Черт. 3
3. ПОДГОТОВКА К ИСПЫТАНИЮ
3.1. Перед испытанием точечные пробы выдерживают в климатических условиях по ГОСТ 10681 не менее 24 ч.
Испытание ткани проводят в этих же условиях.
3.2. Из каждой точечной пробы вырезают по диагонали десять элементарных проб в виде кругов диаметром (60 +/- 1) мм.
3.3. Верхние и нижние зажимные устройства разрывной машины заменяют приспособлением для продавливания шариком (черт. 1). Для этого вместо верхнего зажима машины закрепляют верхнюю раму приспособления с помощью шпильки через переходник в гнезде для верхнего зажимного устройства. В гнезде для нижнего зажимного устройства аналогичным образом закрепляют нижнюю раму.
3.4. В кольцевой зажим (черт. 2) вставляют поочередно одну резиновую прокладку, элементарную пробу, другую резиновую прокладку и прижимное кольцо. Затем ввинчивают верхнее кольцо. Кольцевой зажим вставляют в гнездо (черт. 3), укрепленное на столе, и ключом затягивают верхнее кольцо до упора.
Для предотвращения выскальзывания пробы из кольцевого зажима применяют дополнительные прокладки из шлифовальной тканевой шкурки по ГОСТ 5009.
3.5. Кольцевой зажим с элементарной пробой вставляют в замочное гнездо нижней рамы приспособления и поворачивают так, чтобы кольцевой зажим не выскочил из гнезда во время испытания.
3.6. На верхней раме винтом устанавливают съемный шарик, который должен находиться в центре отверстия кольцевого зажима и касаться поверхности пробы перед испытанием только в одной (средней) точке. Установка шарика на требуемом уровне достигается контрольной пластиной.
3.7. Устанавливают скорость опускания нижней рамы (100 +/- 10) мм/мин.
4. ПРОВЕДЕНИЕ ИСПЫТАНИЯ
4.1. Приводят в движение нижнюю раму приспособления, установленного на разрывной машине. Нижняя рама с элементарной пробой опускается на шарик, и проба продавливается.
4.2. Со шкалы нагрузок разрывной машины при продавливании шариком снимают значение разрывной нагрузки в ньютонах (килограмм-силах), а по шкале удлинений - значение "стрелы прогиба" в миллиметрах.
5. ОБРАБОТКА РЕЗУЛЬТАТОВ
5.1. За прочность ткани при продавливании шариком принимают среднее арифметическое значение разрывной нагрузки всех элементарных проб.
Вычисление проводят до первого десятичного знака с последующим округлением до целого числа.
5.2. За показатель "стрелы прогиба" принимают среднеарифметическое значение результатов испытания всех элементарных проб.
Вычисление проводят до второго десятичного знака с последующим округлением до первого десятичного знака.
5.3. Растяжимость ткани в процентах при продавливании шариком определяют по значениям "стрелы прогиба" в соответствии с Приложением 2.
Показатель растяжимости следует находить на пересечении целого и дробного значений "стрелы прогиба".
5.4. Протокол испытания приведен в Приложении 3.
