"ГОСТ 29104.10-91. Межгосударственный стандарт. Ткани технические. Метод определения изменения размеров в кипящей воде"
(утв. и введен в действие Постановлением Госстандарта СССР от 27.09.1991 N 1545)
"ГОСТ 29104.10-91. Межгосударственный стандарт. Ткани технические. Метод определения изменения размеров в кипящей воде"
(утв. и введен в действие Постановлением Госстандарта СССР от 27.09.1991 N 1545)
Постановлением Комитета
стандартизации и метрологии СССР
от 27 сентября 1991 г. N 1545
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ТКАНИ ТЕХНИЧЕСКИЕ
МЕТОД ОПРЕДЕЛЕНИЯ ИЗМЕНЕНИЯ РАЗМЕРОВ
В КИПЯЩЕЙ ВОДЕ
Industrial fabrics.
Method for determination of dimensional change
in boiling water
ГОСТ 29104.10-91
МКС 59.080.30
ОКСТУ 8209
Дата введения
1 января 1993 года
1. Разработан и внесен Госкомлегпромом при Госплане СССР.
Разработчики:
В.В. Стулов, канд. техн. наук; Л.Д. Киселева; Н.В. Павлова, канд. техн. наук.
2. Утвержден и введен в действие Постановлением Комитета стандартизации и метрологии СССР от 27.09.91 N 1545.
3. Взамен ГОСТ 26095-84 в части п. 3.8.
4. Ссылочные нормативно-технические документы
Обозначение НТД, на который дана ссылка | Номер пункта, раздела |
5. Переиздание. Сентябрь 2004 г.
Настоящий стандарт распространяется на фильтровальные ткани из химических нитей и смешанные и устанавливает метод определения изменения размеров в кипящей воде.
Сущность метода заключается в определении изменения в процентах расстояний между метками, нанесенными на элементарную пробу после выдерживания в кипящей воде.
Отбор проб - по ГОСТ 29104.0 со следующим дополнением:
длина точечной пробы должна быть не менее 0,8 м.
прибор нагревательный по ГОСТ 14919;
сосуд для выдерживания элементарных проб в кипящей воде;
решетку (дерево, некоррозийный металл, пластмасса и т.д.) в соответствии с черт. 1;
Черт. 1
секундомер механический;
весы лабораторные по ГОСТ 24104;
шаблон для нанесения меток на элементарные пробы тканей, представляющий собой металлическую пластину в виде квадрата со стороной (199,0 +/- 0,1) мм и толщиной (3,0 +/- 0,5) мм; посередине каждой стороны шаблона нанесены риски;
смачиватель - раствор неионогенного поверхностно-активного вещества в дистиллированной воде концентрации 2 г/дм3 (типа НБ по ГОСТ 6867, ОП-10 по ГОСТ 8433 и другие);
линейку измерительную неметаллическую по ГОСТ 427;
ножницы;
бумагу фильтровальную по ГОСТ 12026;
воду дистиллированную по ГОСТ 6709 или другой нормативно-технической документации.
3.1. Перед испытанием точечные пробы выдерживают в климатических условиях по ГОСТ 10681. В этих же условиях проводят испытания.
3.2. Из каждой точечной пробы на расстоянии не менее 50 мм от кромки вырезают три элементарные пробы в виде квадратов размером 250 x 250 мм. Допускаемое отклонение по длине и ширине элементарной пробы +/- 1 мм.

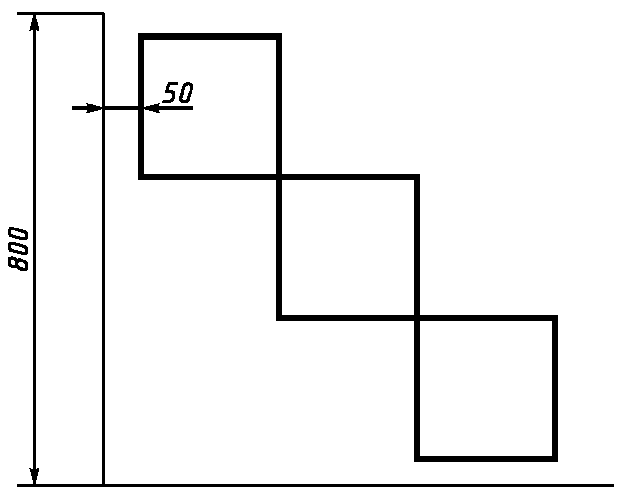

Схема раскроя элементарных проб приведена на черт. 2.
Черт. 2
3.3. Элементарные пробы в расправленном и ненатянутом состоянии укладывают на гладкую поверхность. На каждую элементарную пробу накладывают шаблон так, чтобы направления основы и утка были параллельны сторонам шаблона. По углам шаблона и против каждой его риски на элементарной пробе наносят метки и проводят линию, показывающую направление основы.

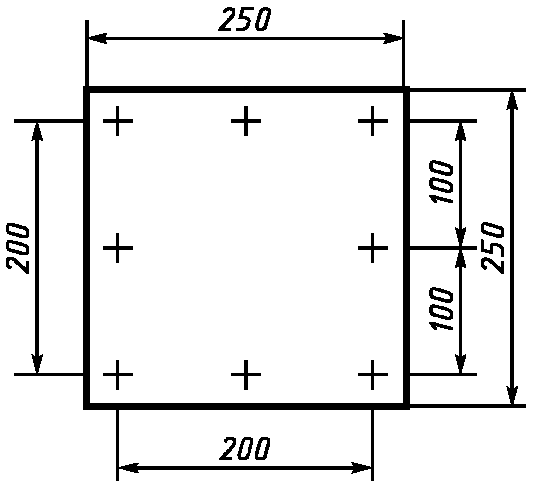

Схема нанесения меток - в соответствии с черт. 3.
Черт. 3
3.4. Определяют массу каждой элементарной пробы с погрешностью не более 1 г.
4.1. Подготовленные элементарные пробы в расправленном виде раскладывают на решетке.
Сосуд емкостью, достаточной для установки в нем решетки, заполняют раствором, содержащим (2,00 +/- 0,01) г смачивателя в (1,00 +/- 0,01) дм3 дистиллированной воды. Раствор нагревают до кипения.
Решетку с элементарными пробами опускают в сосуд с кипящим раствором. Кипячение проб проводят в закрытом сосуде. Пробы должны находиться во взвешенном состоянии.
Время выдерживания элементарных проб в кипящем растворе (60 +/- 1) мин. Отсчет времени начинают с момента закипания раствора после погружения в него решетки с элементарными пробами.
4.2. Решетку с элементарными пробами вынимают из раствора. Пробы снимают с решетки и раскладывают между слоями фильтровальной бумаги и слегка прижимают рукой для удаления избыточной влаги.
Затем пробы высушивают на горизонтальной поверхности при температуре (20 +/- 2) °C.
Для контроля степени высушивания элементарной пробы определяют ее массу. Допускаемое расхождение массы элементарной пробы после высушивания с массой пробы до замачивания +/- 2 г.
4.3. Элементарные пробы после высушивания выдерживают в климатических условиях по п. 3.1 не менее 30 мин.
4.4. На каждой элементарной пробе в трех местах измеряют расстояние между метками раздельно в направлении основы и утка с погрешностью не более 1 мм.
5.1. Изменение размеров ткани в кипящей воде по основе или утку (Yо) или (Yу) вычисляют в процентах по формуле
,где 200 - начальное расстояние между метками, нанесенными на элементарные пробы ткани по основе и по утку, мм;
- среднеарифметическое значение расстояний по основе или утку между метками, нанесенными на элементарные пробы после выдерживания их в кипящей воде, мм.5.2. Результаты испытания записывают в протокол испытания в соответствии с Приложением.
Обязательное
ПРОТОКОЛ ИСПЫТАНИЯ
Протокол испытания должен содержать:
наименование ткани;
количество испытанных элементарных проб;
порядковый номер измерения;
расстояние между метками после выдерживания элементарных проб в кипящей воде по основе и по утку, мм;
среднеарифметическое значение расстояний между метками после выдерживания в кипящей воде, мм;
изменение размеров, %;
дату проведения испытания;
подпись проводившего испытание.
