"ГОСТ 15500-91. Государственный стандарт Союза ССР. Опоки литейные цельнолитые из алюминиевых и магниевых сплавов круглые диаметром в свету: 400; 500 мм, высотой от 100 до 200 мм. Конструкция"

(утв. и введен в действие Постановлением Госстандарта СССР от 06.12.1991 N 1874)

Утвержден и введен в действие

Постановлением Комитета

стандартизации и метрологии СССР

от 6 декабря 1991 г. N 1874

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ОПОКИ ЛИТЕЙНЫЕ ЦЕЛЬНОЛИТЫЕ ИЗ АЛЮМИНИЕВЫХ И МАГНИЕВЫХ

СПЛАВОВ КРУГЛЫЕ ДИАМЕТРОМ В СВЕТУ:

400; 500 ММ, ВЫСОТОЙ ОТ 100 ДО 200 ММ.

КОНСТРУКЦИЯ

Circular all-cast moulding boxes of aluminium and magnesium

alloys having inside diameter 400; 500 mm, height

from 100 to 200 mm. Construction

ГОСТ 15500-91

Группа Г21

ОКП 39 6401

Дата введения

1 января 1993 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Техническим комитетом по стандартизации 224 "Технологическая оснастка"

РАЗРАБОТЧИКИ

С.С. Ткаченко; Р.Б. Евдаев; М.Ф. Калинина, руководитель темы; В.С. Золотова; В.М. Самков; В.С. Дорфман; В.Н. Славянский

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Комитета стандартизации и метрологии СССР от 06.12.91 N 1874

3. Срок проверки - 1997 г.,

периодичность проверки - 5 лет.

4. ВЗАМЕН ГОСТ 15500-70

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка	Номер пункта
ГОСТ 15019-69	1
ГОСТ 15022-69	1
ГОСТ 15506-91	3
ГОСТ 17475-80	1

Настоящий стандарт распространяется на литейные цельнолитые круглые опоки из алюминиевых и магниевых сплавов, предназначенные для изготовления песчаных литейных форм при машинной и ручной формовке.

Требования настоящего стандарта являются обязательными.

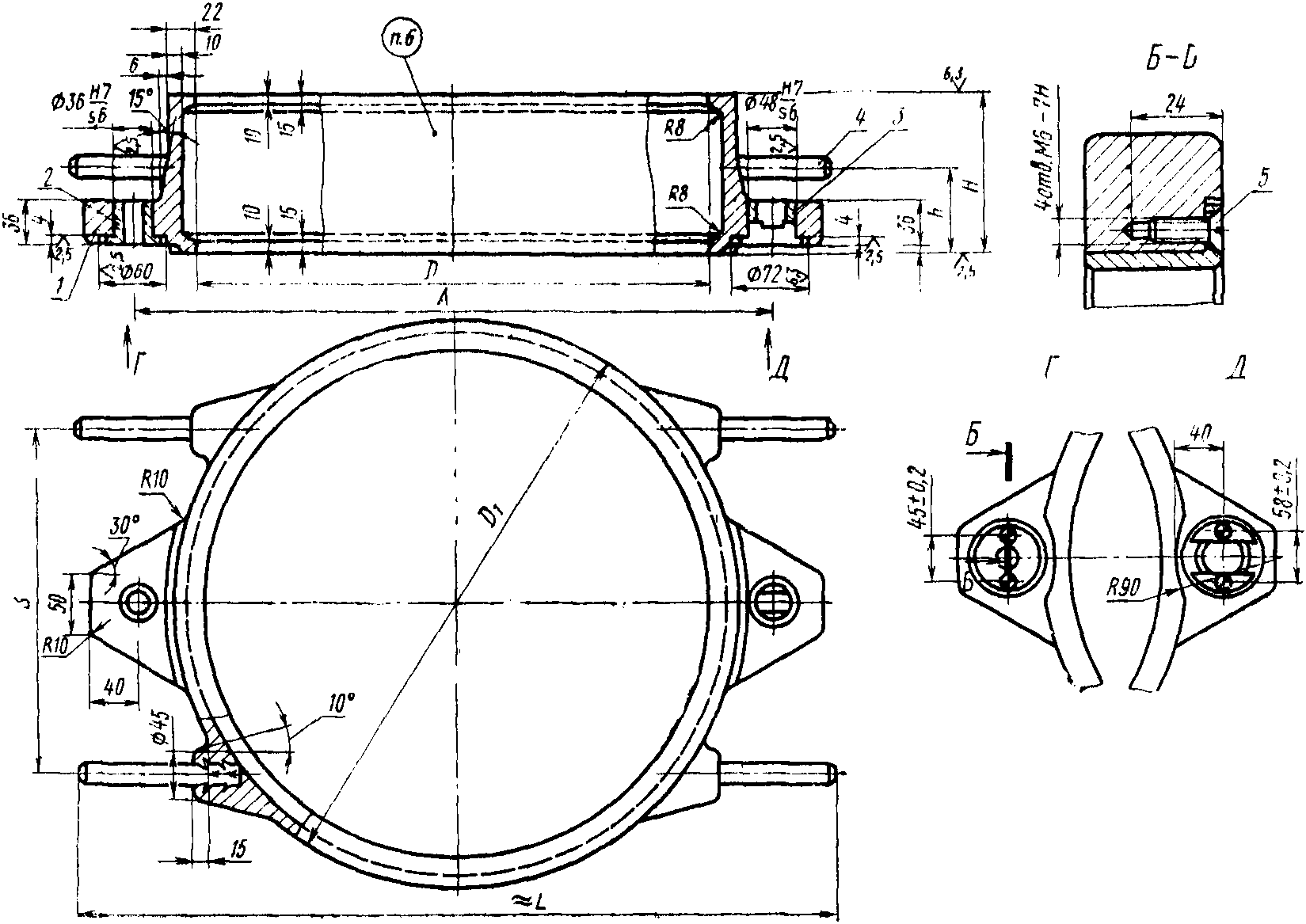

1. Конструкция и размеры опок должны соответствовать указанным на чертеже и в таблице.

1 - корпус; 2 - центрирующая втулка 0290-2621 по ГОСТ 15019

(1 шт.); 3 - направляющая втулка 0290-2631 (по требованию

потребителя 0290-2632) по ГОСТ 15019 (1 шт.);

4 - ручка 0293-0301 по ГОСТ 15022 (4 шт.);

5 - винт A.M6-6g x 20.58.05 по ГОСТ 17475.

Размеры в мм

Обозначение опок		Применяемость опок из сплавов		D	H +/- 1,0	A +/- 0,2	D₁	L ~=	B	h	Масса опок из сплавов, кг
по классификатору ЕСКД	По МН 80-59	алюминиевых	магниевых	D	H +/- 1,0	A +/- 0,2	D₁	L ~=	B	h	алюминиевых	магниевых
Г002.297252.009	0264-0151			400	100	500	444	596	300	50	7	5,0
Г002.297252.010	0264-0152				125					65	8	5,6
Г002.297252.011	0264-0153				150					80	9	6,3
Г002.297252.012	0264-0154				200					120	11	7,7
Г002.297252.013	0264-0155			500	100	600	544	700	320	50	8	5,6
Г002.297252.014	0264-0156				125					65	9	6,3
Г002.297252.015	0264-0157				150					80	10	7,0
Г002.297252.016	0264-0158				200					120	12	8,4

Пример условного обозначения опоки D = 500 мм, H = 125 мм из алюминиевого сплава:

Опока Г 002.297252.014 АЛ ГОСТ 15500-91

То же, из магниевого сплава:

Опока Г 002.297252.014 МЛ ГОСТ 15500-91

2. Неуказанные радиусы - 5 мм.

3. Технические требования - по ГОСТ 15506.

УДК 621.744.33:006.354

Группа Г21
