ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ВИНТЫ С ПОТАЙНОЙ ГОЛОВКОЙ КЛАССОВ ТОЧНОСТИ A И B

КОНСТРУКЦИЯ И РАЗМЕРЫ

Countersunk head screws product grades A and B.

Construction and dimensions

ГОСТ 17475-80*

(СТ СЭВ 2652-80)

Список изменяющих документов

(в ред. Изменения N 1, утв. Постановлением,

Госстандарта СССР от 29.12.1981 N 5741,

Изменения N 2, утв. в апреле 1986 г.)

Группа Г32

ОКП 12 8400

Срок действия

с 1 января 1982 года

до 1 января 1992 года

Постановлением Государственного комитета СССР по стандартам от 30 июня 1980 г. N 3277 срок действия установлен с 01.01.1982 до 01.01.1992.

Взамен ГОСТ 17475-72.

Переиздание (март 1987 г.) с Изменениями N 1, 2, утвержденными в декабре 1981 г., Пост. N 5741 от 29.12.1981, апреле 1986 г. (ИУС 3-82, 7-86).

1. Настоящий стандарт распространяется на винты с потайной головкой классов точности A и B с номинальным диаметром резьбы от 1 до 20 мм.

Стандарт полностью соответствует СТ СЭВ 2652-80.

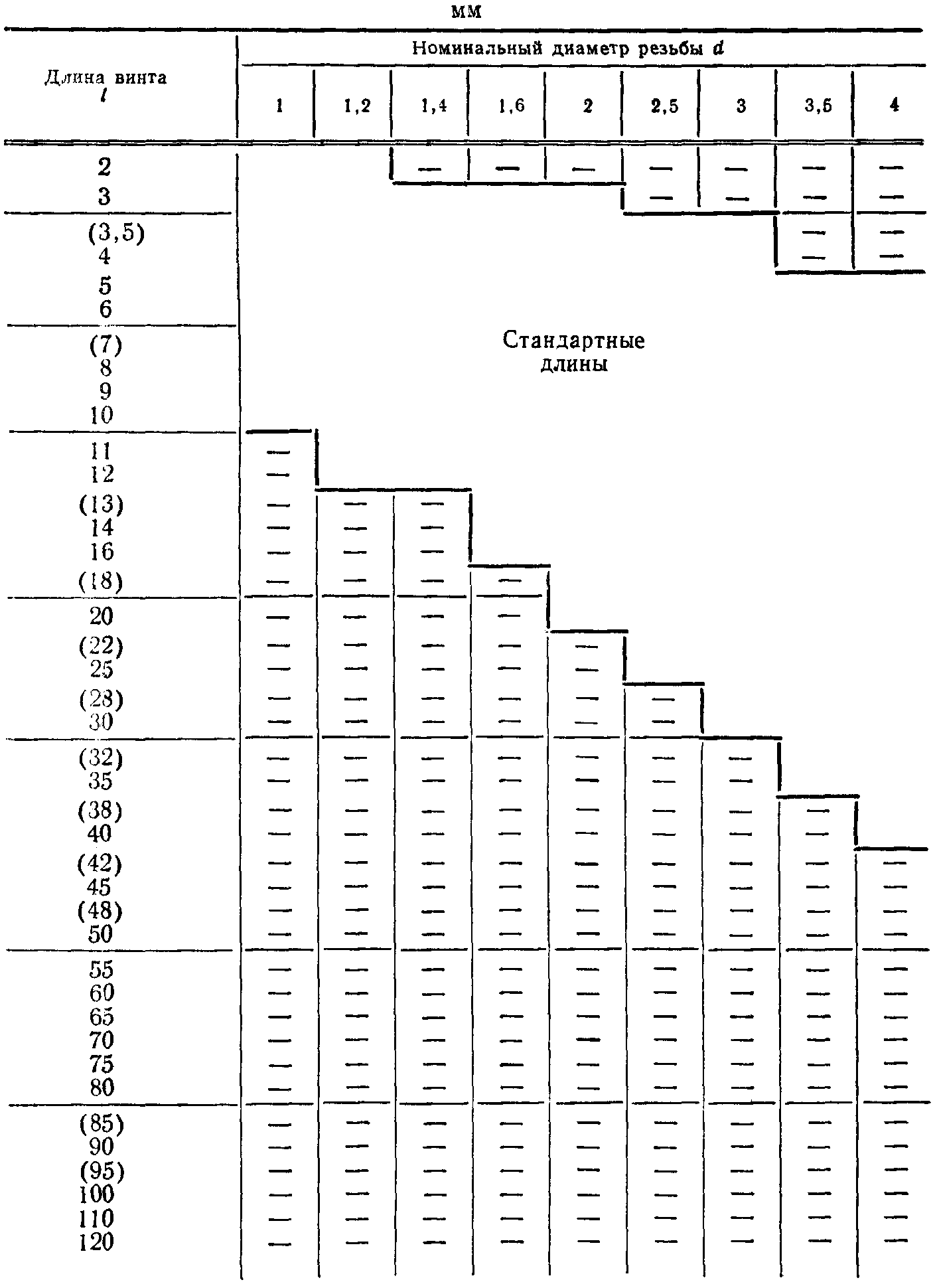

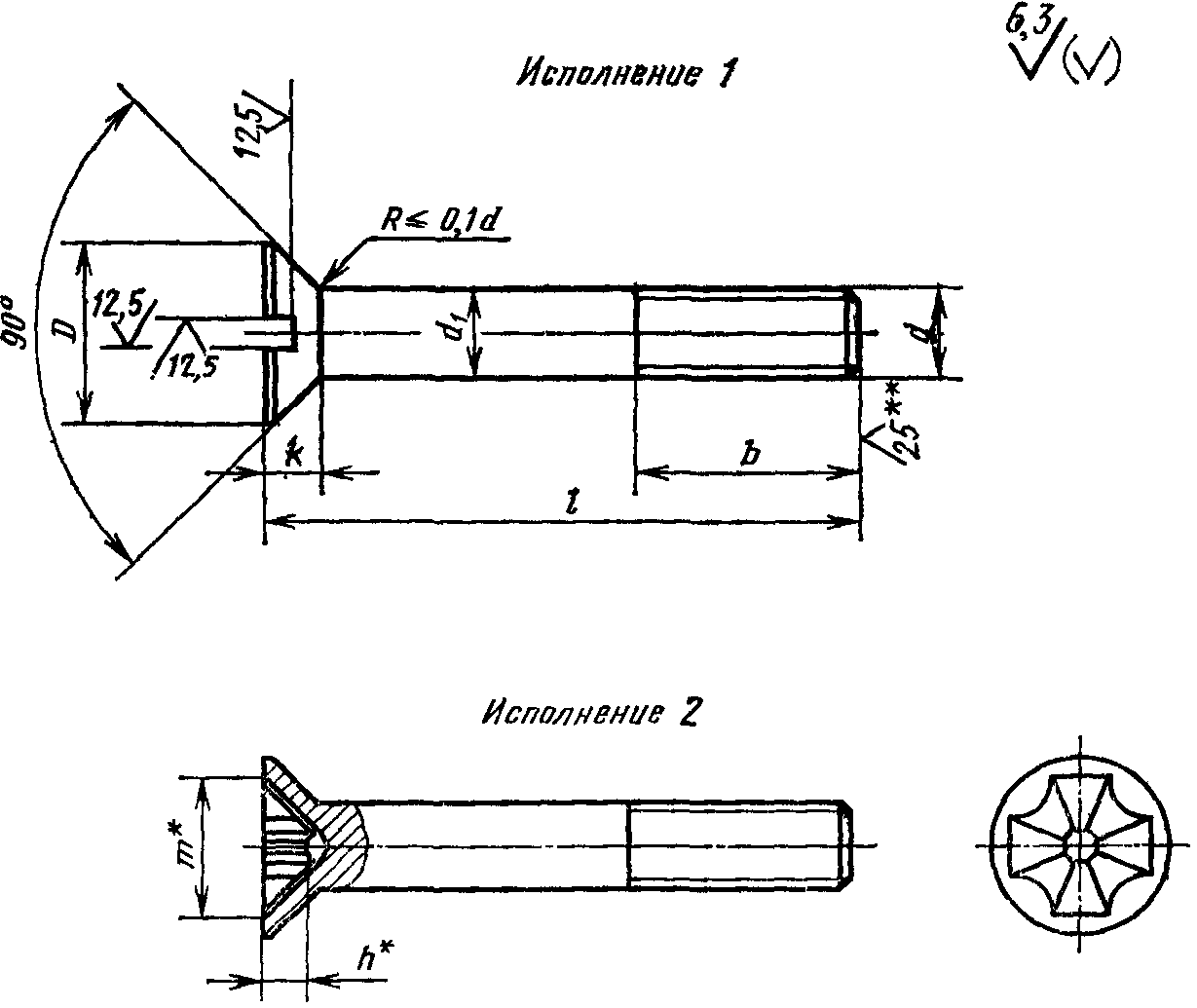

2. Конструкция и размеры винтов должны соответствовать указанным в табл. 1, 2 и на чертеже.

Таблица 1

мм

─────────────────────────┬────┬────┬────┬────┬───┬────┬────┬────┬───┬───┬────┬────┬────┬────┬───┬────┬────┬────

Номинальный диаметр │ 1 │1,2 │1,4 │1,6 │ 2 │2,5 │ 3 │3,5 │ 4 │ 5 │ 6 │ 8 │ 10 │ 12 │14 │ 16 │ 18 │ 20

резьбы d │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │

──────────────┬──────────┼────┼────┼────┼────┼───┼────┼────┼────┼───┼───┼────┼────┼────┼────┼───┼────┼────┼────

Шаг резьбы P │крупный │0,25│0,25│0,3 │0,35│0,4│0,45│0,5 │0,6 │0,7│0,8│ 1 │1,25│1,5 │1,75│ 2 │ 2 │2,5 │2,5

├──────────┼────┼────┼────┼────┼───┼────┼────┼────┼───┼───┼────┼────┼────┼────┼───┼────┼────┼────

│мелкий │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ 1 │1,25│1,25│1,5│1,5 │1,5 │1,5

──────────────┴──────────┼────┼────┼────┼────┼───┼────┼────┼────┼───┼───┼────┼────┼────┼────┼───┼────┼────┼────

Диаметр головки D │1,9 │2,3 │2,6 │3,0 │3,8│4,7 │5,6 │6,5 │7,4│9,2│11,0│14,5│18,0│21,5│25 │28,5│32,5│36,0

─────────────────────────┼────┼────┼────┼────┼───┼────┼────┼────┼───┼───┼────┼────┼────┼────┼───┼────┼────┼────

Высота головки k, │0,6 │0,72│0,84│0,96│1,2│1,5 │1,65│1,93│2,2│2,5│ 3 │ 4 │ 5 │ 6 │ 7 │ 8 │ 9 │ 10

не более │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │

─────────────────────────┼────┼────┼────┼────┼───┼────┴────┼────┴───┴───┼────┴────┼────┴────┼───┼────┼────┼────

Номер крестообразного │ - │ - │ - │ - │ 0 │ 1 │ 2 │ 3 │ 4 │ - │ - │ - │ -

шлица │ │ │ │ │ │ │ │ │ │ │ │ │

─────────────────────────┼────┼────┼────┼────┼───┼────┬────┼────┬───┬───┼────┬────┼────┬────┼───┼────┼────┼────

Диаметр крестообразного │ - │ - │ - │ - │ 2 │2,7 │2,8 │4,0 │4,3│4,6│6,5 │7,5 │9,7 │10,7│ - │ - │ - │ -

шлица m │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │

Глубина крестообразного │ - │ - │ - │ - │1,1│1,4 │1,5 │1,7 │2,0│2,3│2,7 │3,7 │4,6 │5,6 │ - │ - │ - │ -

шлица h, не более │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │

Глубина │не более │ - │ - │ - │ - │1,2│1,55│1,7 │2,0 │2,3│2,6│3,3 │4,3 │5,4 │6,4 │ - │ - │ - │ -

вхождения ├──────────┼────┼────┼────┼────┼───┼────┼────┼────┼───┼───┼────┼────┼────┼────┼───┼────┼────┼────

калибра в │не менее │ - │ - │ - │ - │0,9│1,25│1,4 │1,5 │1,8│2,1│2,8 │3,8 │4,9 │5,9 │ - │ - │ - │ -

крестообразный│ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │

шлиц │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │

──────────────┼──────────┼────┼────┼────┼────┼───┼────┼────┼────┼───┼───┼────┼────┼────┼────┼───┼────┼────┼────

Длина резьбы │удлиненная│ - │ - │ - │ - │16 │ 18 │ 19 │ 20 │22 │25 │ 28 │ 34 │ 40 │ 46 │52 │ 58 │ 64 │ 70

b ├──────────┼────┼────┼────┼────┼───┼────┼────┼────┼───┼───┼────┼────┼────┼────┼───┼────┼────┼────

│нормальная│ 8 │ 9 │ 9 │ 9 │10 │ 11 │ 12 │ 13 │14 │16 │ 18 │ 22 │ 26 │ 30 │34 │ 38 │ 42 │ 46

Таблица 2

Продолжение табл. 2

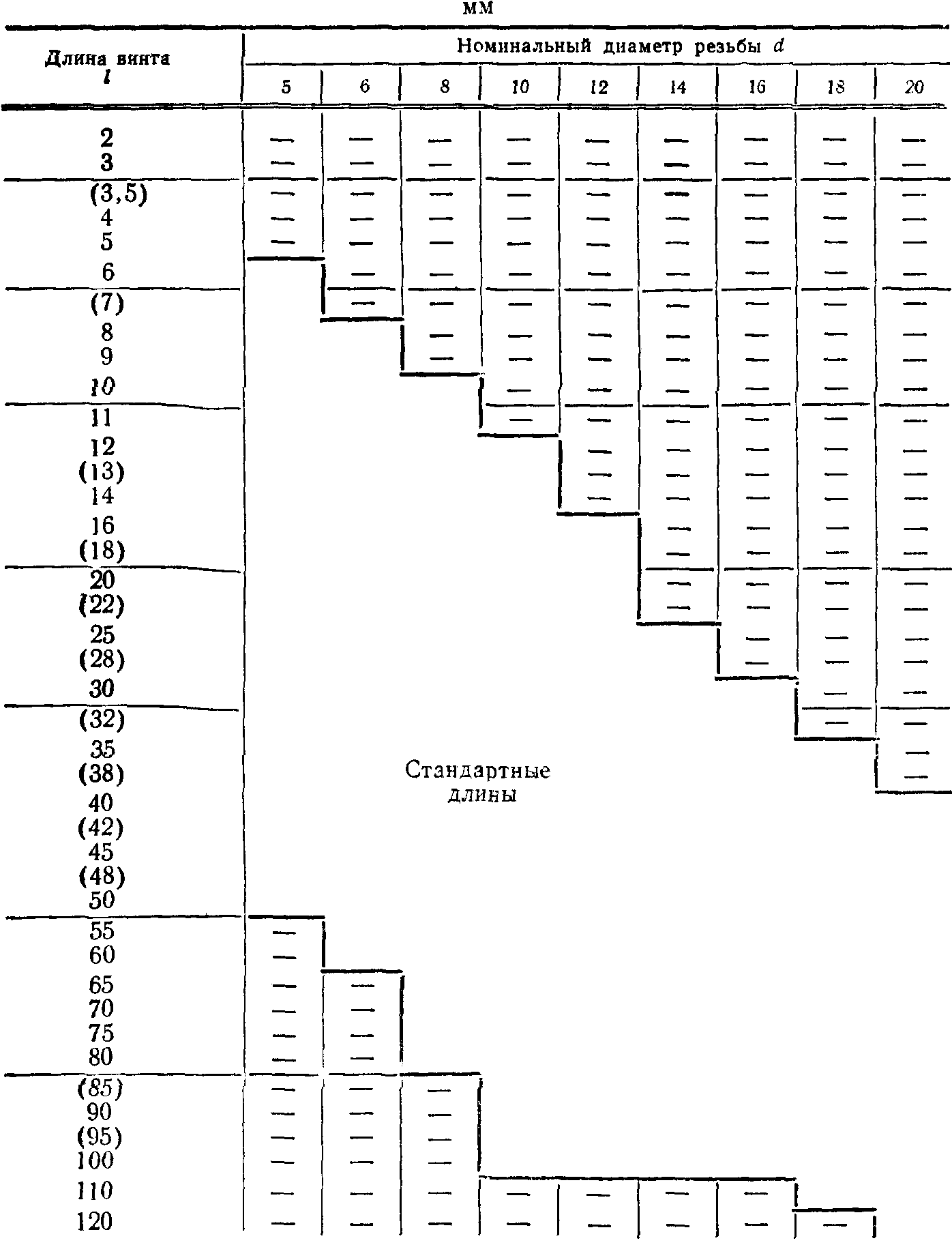

Примечания. 1. Длины винтов, заключенные в скобки, применять не рекомендуется.

2. Удлиненная длина резьбы предпочтительна.

3. Винты со стержнем длиной менее длины резьбы с учетом недореза изготовляют с резьбой по всей длине стержня.

--------------------------------

* Размеры для справок.

** Для винтов, обработанных резанием, в остальных случаях не нормируют.

Пример условного обозначения винта с потайной головкой, класса точности A, исполнения 1, диаметром резьбы d = 8 мм, с крупным шагом резьбы, с полем допуска резьбы 6g, длиной l = 50 мм, нормальной длиной резьбы b = 22 мм, класса прочности 4.8, без покрытия:

Винт A.M8-6g x 50.48 ГОСТ 17475-80.

То же, класса точности B, исполнения 2, с мелким шагом резьбы, удлиненной длиной резьбы b = 34 мм, с цинковым покрытием толщиной 6 мкм, хроматированным:

Винт B2.M8 x 1-6g x 50-34.48.016 ГОСТ 17475-80.

1, 2. (Измененная редакция, Изм. N 1, 2).

3. Диаметр гладкой части

должен быть равен наружному диаметру резьбы или равен диаметру стержня под накатывание метрической резьбы по ГОСТ 19256-73.

(Измененная редакция, Изм. N 1).

4. По соглашению между потребителем и изготовителем допускается изготавливать винты с длинами, не указанными в табл. 2.

ИС МЕГАНОРМ: примечание.

Взамен ГОСТ 24705-81 Приказом Ростехрегулирования от 02.03.2005 N 36-ст с 1 июля 2005 года введен в действие ГОСТ 24705-2004.

5. Резьба - по ГОСТ 24705-81. Сбег и недорез резьбы - по ГОСТ 10549-80.

(Измененная редакция, Изм. N 2).

6. (Исключен, Изм. N 2).

ИС МЕГАНОРМ: примечание.

Взамен ГОСТ 10753-80 Постановлением Госстандарта СССР от 19.12.1986 N 4115 с 1 января 1988 года введен в действие ГОСТ 10753-86.

7. Шлицы прямые - по ГОСТ 24669-81, крестообразные - по ГОСТ 10753-80.

7а. Допуски, методы контроля размеров и отклонений формы и расположения поверхностей - по ГОСТ 1759.1-82.

7, 7а. (Измененная редакция, Изм. N 2).

7б. Дефекты поверхности и методы контроля - по ГОСТ 1759.2-82.

(Введен дополнительно, Изм. N 2).

ИС МЕГАНОРМ: примечание.

Взамен ГОСТ 1759-70 (в части технических требований и маркировки крепежных изделий) Постановлением Госстандарта СССР от 30.12.1987 N 5111 с 1 января 1989 года введен в действие ГОСТ 1759.0-87.

8. Технические требования - по ГОСТ 1759-70.

9. Теоретическая масса винтов указана в справочном Приложении 1.

10. (Исключен, Изм. N 2).

Приложение 1

Справочное

ТЕОРЕТИЧЕСКАЯ МАССА ВИНТОВ

─────┬────────────────────────────────────────────────────────────────────────────────────────────────────────────────

Длина│ Масса 1000 шт. стальных винтов с крупным шагом резьбы, кг ~=, при номинальном диаметре резьбы d, мм

винта├─────┬─────┬─────┬─────┬─────┬─────┬─────┬─────┬─────┬─────┬──────┬──────┬─────┬─────┬──────┬──────┬──────┬─────

l, мм│ 1 │ 1,2 │ 1,4 │ 1,6 │ 2 │ 2,5 │ 3 │ 3,5 │ 4 │ 5 │ 6 │ 8 │ 10 │ 12 │ 14 │ 16 │ 18 │ 20

─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼──────┼──────┼─────┼─────┼──────┼──────┼──────┼─────

2 │0,013│0,021│ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ -

3 │0,018│0,028│0,039│0,052│0,091│ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ -

3,5 │0,020│0,031│0,043│0,058│0,100│0,171│0,254│ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ -

4 │0,022│0,034│0,048│0,063│0,109│0,186│0,276│ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ -

5 │0,026│0,041│0,057│0,075│0,127│0,215│0,319│0,461│0,624│ - │ - │ - │ - │ - │ - │ - │ - │ -

6 │0,031│0,048│0,066│0,086│0,145│0,245│0,362│0,519│0,701│1,147│ - │ - │ - │ - │ - │ - │ - │ -

7 │0,035│0,054│0,075│0,097│0,163│0,274│0,406│0,576│0,777│1,269│ - │ - │ - │ - │ - │ - │ - │ -

8 │0,039│0,061│0,084│0,108│0,181│0,303│0,449│0,635│0,854│1,391│ 2,091│ - │ - │ - │ - │ - │ - │ -

9 │0,044│0,068│0,093│0,120│0,199│0,333│0,492│0,693│0,930│1,513│ 2,271│ - │ - │ - │ - │ - │ - │ -

10 │0,048│0,074│0,102│0,131│0,217│0,362│0,536│0,752│1,007│1,636│ 2,445│4,770 │ - │ - │ - │ - │ - │ -

11 │ - │0,081│0,111│0,142│0,235│0,391│0,579│0,810│1,083│1,758│ 2,620│5,085 │ - │ - │ - │ - │ - │ -

12 │ - │0,088│0,120│0,153│0,253│0,421│0,622│0,869│1,159│1,880│ 2,794│5,400 │9,05 │ - │ - │ - │ - │ -

13 │ - │ - │ - │0,165│0,271│0,450│0,666│0,927│1,236│2,002│ 2,969│5,716 │9,55 │ - │ - │ - │ - │ -

14 │ - │ - │ - │0,176│0,289│0,479│0,709│0,986│1,312│2,124│ 3,144│6,031 │10,05│ - │ - │ - │ - │ -

16 │ - │ - │ - │0,198│0,325│0,538│0,796│1,103│1,465│2,369│ 3,493│6,662 │11,06│16,80│ - │ - │ - │ -

18 │ - │ - │ - │ - │0,361│0,597│0,882│1,220│1,618│2,613│ 3,842│7,293 │12,05│18,97│ - │ - │ - │ -

20 │ - │ - │ - │ - │0,394│0,665│0,969│1,337│1,771│2,857│ 4,191│7,924 │13,05│21,14│ - │ - │ - │ -

22 │ - │ - │ - │ - │ - │0,714│1,056│1,454│1,924│3,102│ 4,541│8,555 │14,05│21,14│ - │ - │ - │ -

25 │ - │ - │ - │ - │ - │0,802│1,186│1,630│2,153│3,468│ 5,064│9,501 │15,54│23,31│ 33,17│ - │ - │ -

28 │ - │ - │ - │ - │ - │ - │1,315│1,805│2,383│3,835│ 5,588│10,447│17,04│25,49│ 36,13│ - │ - │ -

30 │ - │ - │ - │ - │ - │ - │1,402│1,922│2,536│4,079│ 5,938│11,079│18,04│26,93│ 38,11│ 51,67│ - │ -

32 │ - │ - │ - │ - │ - │ - │ - │2,039│2,689│4,324│ 6,287│11,709│19,03│28,38│ 40,09│ 54,32│ - │ -

35 │ - │ - │ - │ - │ - │ - │ - │2,215│2,918│4,690│ 6,811│12,556│20,53│30,55│ 43,06│ 58,30│ 75,89│ -

38 │ - │ - │ - │ - │ - │ - │ - │ - │3,147│5,057│ 7,335│13,602│22,02│32,72│ 46,02│ 62,27│ 80,83│ -

40 │ - │ - │ - │ - │ - │ - │ - │ - │3,300│5,301│ 7,684│14,233│23,02│34,17│ 48,00│ 64,93│ 84,13│106,9

42 │ - │ - │ - │ - │ - │ - │ - │ - │ - │5,546│ 8,034│14,864│24,02│35,62│ 49,99│ 67,58│ 87,42│111,0

45 │ - │ - │ - │ - │ - │ - │ - │ - │ - │5,912│ 8,557│15,810│25,52│37,79│ 52,94│ 71,56│ 92,36│117,3

48 │ - │ - │ - │ - │ - │ - │ - │ - │ - │6,279│ 9,082│16,756│27,01│39,96│ 55,91│ 75,53│ 97,31│123,5

50 │ - │ - │ - │ - │ - │ - │ - │ - │ - │6,523│ 9,430│17,387│28,01│41,41│ 57,89│ 78,19│100,60│127,6

55 │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │10,304│18,964│30,50│45,03│ 62,83│ 84,82│108,84│138,0

60 │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │11,177│20,541│33,00│48,64│ 67,78│ 91,45│117,08│148,4

65 │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │22,118│35,49│52,26│ 72,72│ 98,08│125,31│158,8

70 │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │23,695│37,98│55,88│ 77,67│104,71│133,55│169,1

75 │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │25,272│40,47│59,50│ 82,61│111,34│141,78│179,5

80 │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │26,849│42,97│63,12│ 87,56│117,97│150,01│189,9

85 │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │45,46│66,73│ 92,50│124,60│158,26│200,3

90 │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │47,95│70,35│ 97,44│131,23│166,49│210,7

95 │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │50,45│73,97│102,39│137,85│174,73│221,0

100 │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │52,94│77,59│107,33│144,49│182,97│231,4

110 │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │199,44│252,2

120 │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │272,9

Примечание. Для определения массы винтов из алюминиевого сплава величины масс, указанные в таблице, следует умножить на коэффициент 0,356, из латуни - на 1,08.

Приложение 2. (Исключено, Изм. N 2).
