"ГОСТ 15496-91. Государственный стандарт Союза ССР. Опоки литейные цельнолитые из алюминиевых и магниевых сплавов прямоугольные размерами в свету: длиной от 600 до 800 мм, шириной 500; 600 мм, высотой 250; 300 мм. Конструкция" (утв. и введен в действие Постановлением Госстандарта СССР от 06.12.1991 N 1873)

Главная // Актуальные документы // ГОСТ (Государственный стандарт)

СПРАВКА

Источник публикации

Документ опубликован не был

Примечание к документу

С 01.07.2003 до вступления в силу технических регламентов акты федеральных органов исполнительной власти в сфере технического регулирования носят рекомендательный характер и подлежат обязательному исполнению только в части, соответствующей целям, указанным в п. 1 ст. 46 Федерального закона от 27.12.2002 N 184-ФЗ.

Документ введен в действие с 01.01.1993.

Взамен ГОСТ 15496-70.

Название документа

"ГОСТ 15496-91. Государственный стандарт Союза ССР. Опоки литейные цельнолитые из алюминиевых и магниевых сплавов прямоугольные размерами в свету: длиной от 600 до 800 мм, шириной 500; 600 мм, высотой 250; 300 мм. Конструкция"

(утв. и введен в действие Постановлением Госстандарта СССР от 06.12.1991 N 1873)

Утвержден и введен в действие

Постановлением Комитета

стандартизации и метрологии СССР

от 6 декабря 1991 г. N 1873

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ОПОКИ ЛИТЕЙНЫЕ ЦЕЛЬНОЛИТЫЕ ИЗ АЛЮМИНИЕВЫХ И МАГНИЕВЫХ

СПЛАВОВ ПРЯМОУГОЛЬНЫЕ РАЗМЕРАМИ В СВЕТУ: ДЛИНОЙ ОТ 600

ДО 800 ММ, ШИРИНОЙ 500; 600 ММ, ВЫСОТОЙ 250; 300 ММ.

КОНСТРУКЦИЯ

Rectangular all-cast moulding boxes of aluminium

and magnesium alloys having inside dimensions:

length from 600 to 800 mm, width 500; 600 mm,

height 250; 300 mm. Construction

ГОСТ 15496-91

Группа Г21

ОКП 39 6401

Дата введения

1 января 1993 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Техническим комитетом по стандартизации 224 "Технологическая оснастка"

РАЗРАБОТЧИКИ

С.С. Ткаченко; Р.Б. Евдаев; М.Ф. Калинина, руководитель темы; В.С. Золотова; В.М. Самков; В.С. Дорфман; В.Н. Славянский

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Комитета стандартизации и метрологии СССР от 06.12.91 N 1873.

3. Срок проверки - 1997 г.,

периодичность проверки - 5 лет.

4. ВЗАМЕН ГОСТ 15496-70

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка	Номер пункта
ГОСТ 15019-69	1
ГОСТ 15022-69	1
ГОСТ 15506-91	3
ГОСТ 17475-80	1

Настоящий стандарт распространяется на литейные цельнолитые прямоугольные опоки из алюминиевых и магниевых сплавов, предназначенные для изготовления песчаных литейных форм при машинной и ручной формовке.

Требования пп. 1 - 4 настоящего стандарта являются обязательными, другие требования настоящего стандарта являются рекомендуемыми.

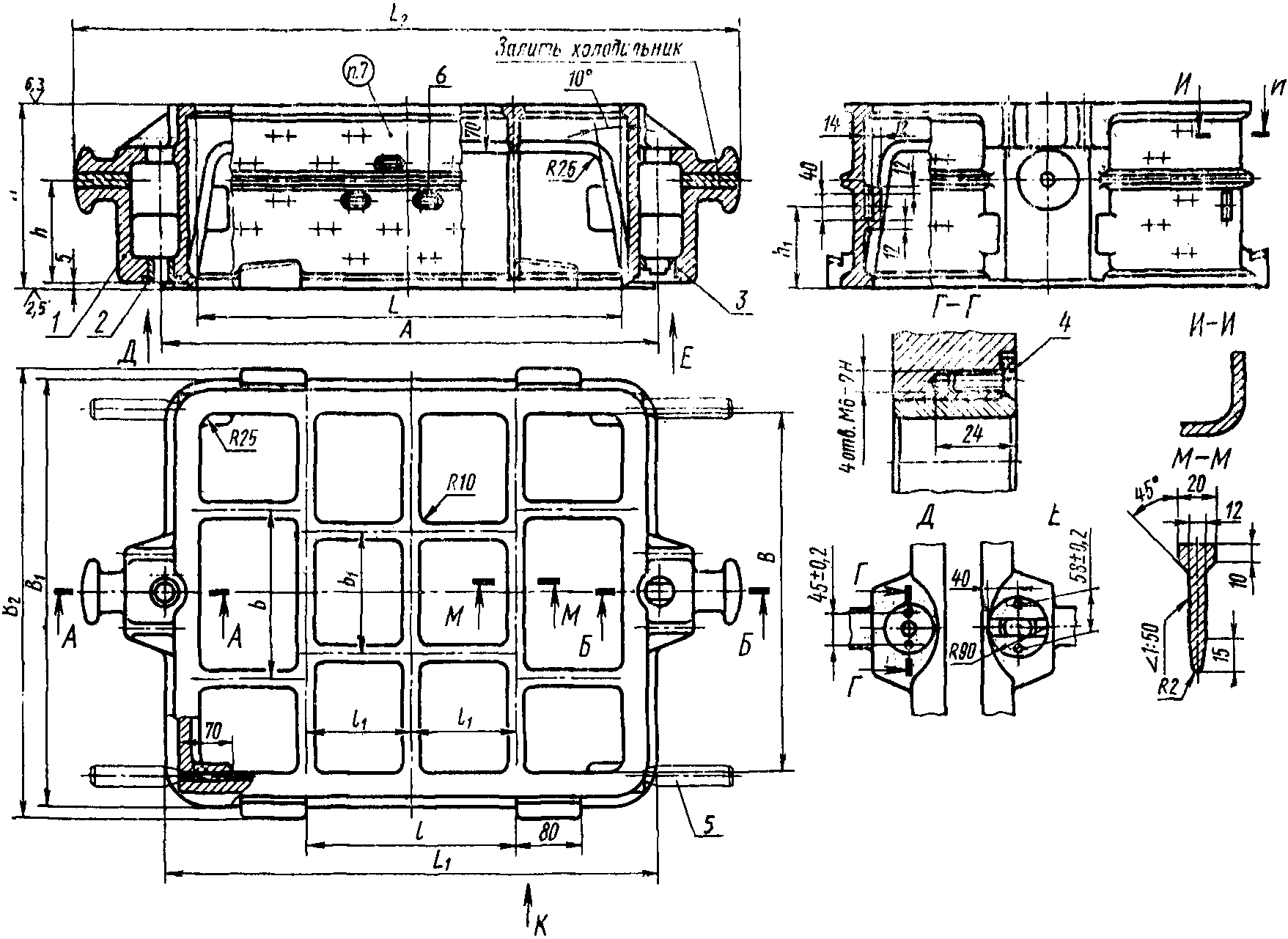

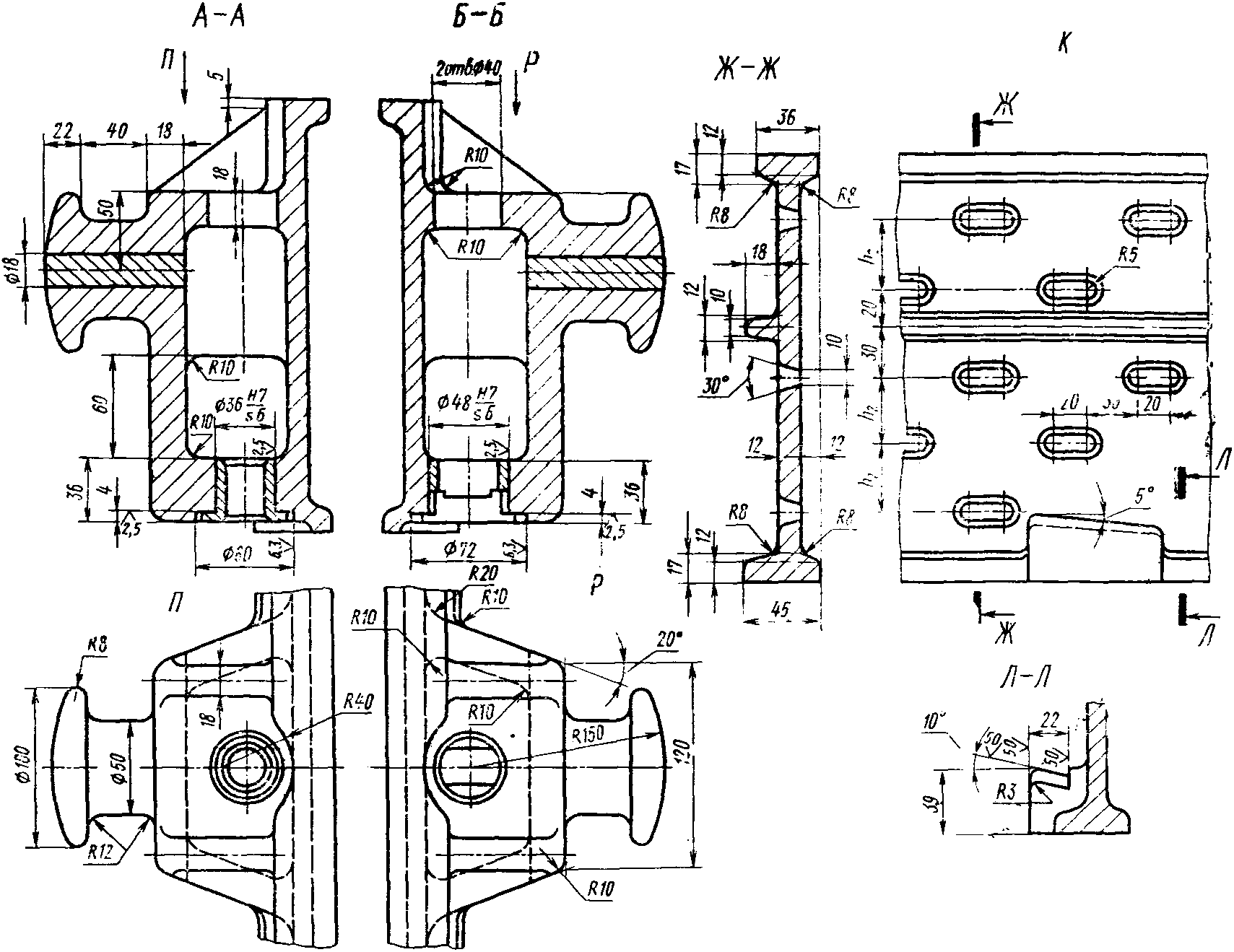

1. Конструкция и размеры опок должны соответствовать указанным на чертеже и в таблице.

1 - корпус; 2 - центрирующая втулка 0290-2621 по ГОСТ 15019

(1 шт.); 3 - направляющая втулка 0290-2631 (по требованию

потребителя 0290-2632) по ГОСТ 15019 (1 шт.); 4 - винт

A.M6-6g x 20.58.05 по ГОСТ 17475 (4 шт.); 5 - ручка вставная

по ГОСТ 15022 (4 шт.); 6 - вентиляционные отверстия

(по требованию потребителя вентиляционные отверстия

допускается не делать).

Размеры в мм

Обозначение опок		Применяемость опок из сплавов		L	B	H +/- 1,0	A +/- 0,2	L₁	L₂	B₁	B₂	l	l₁	b	b₁	h	h₁	h₂	Масса опок из сплавов, кг
По классификатору ЕСКД	По МН 80-59	алюминиевых	магниевых																алюминиевых	магниевых
Г002.297251.061	0264-0111			600	500	250	700	690	920	590	620	300	150	220	165	150	120	40	35	24,5
Г002.297251.062	0264-0112					300										180	150	50	39	27,3
Г002.297251.063	0264-0113				600	250				690	720			260	200	150	120	40	37	26,0
Г002.297251.064	0264-0114					300										180	150	50	41	28,7
Г002.297251.065	0264-0115			700		250	800	790	1020			375	175			150	120	40	40	28,0
Г002.297251.066	0264-0116					300										180	150	50	45	31,5
Г002.297251.067	0264-0117			800	500	250	920	890	1140	590	620	450	150	220	165	150	120	40	40	28,0
Г002.297251.068	0264-0118					300										180	150	50	45	31,5

Пример условного обозначения опоки L = 600 мм, B = 500 мм, H = 250 мм из алюминиевого сплава:

Опока Г002.297251.061 АЛ ГОСТ 15496-91

То же, из магниевого сплава:

Опока Г002.297251.061 МЛ ГОСТ 15496-91

2. Неуказанные радиусы - 5 мм.

3. Технические требования по ГОСТ 15506.

4. В местах сопряжения ребер, цапф и платиков со стенками опок вентиляционные отверстия не делать.

5. По требованию потребителя допускается:

а) ребра-крестовины не выполнять;

б) ребра-крестовины выполнять в соответствии с контуром моделей.

УДК 621.744.33:006.354

Группа Г21
