МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ИНСТРУМЕНТЫ МОНТАЖНЫЕ ДЛЯ ВИНТОВ И ГАЕК
ОБОЗНАЧЕНИЕ И НОМЕНКЛАТУРА
Assembly tools for screws and nuts.
Designation and nomenclature
(ISO 1703:2005, IDT)
ГОСТ ISO 1703-2015
МКС 01.040.25
ОКП 39 2600
Дата введения
1 января 2017 года
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".
1 ПОДГОТОВЛЕН Открытым акционерным обществом "ВНИИИНСТРУМЕНТ" (ОАО "ВНИИИНСТРУМЕНТ") на основе русской версии стандарта, указанного в пункте 4
2 ВНЕСЕН Межгосударственным техническим комитетом по стандартизации МТК 95 "Инструмент"
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 27 октября 2015 г. N 81-П)
За принятие проголосовали:
Краткое наименование страны по МК (ISO 3166) 004-97 | Код страны по МК (ISO 3166) 004-97 | Сокращенное наименование национального органа по стандартизации |
Азербайджан | AZ | Азстандарт |
Армения | AM | Минэкономики Республики Армения |
Беларусь | BY | Госстандарт Республики Беларусь |
Казахстан | KZ | Госстандарт Республики Казахстан |
Киргизия | KG | Кыргызстандарт |
Молдова | MD | Молдова-Стандарт |
Россия | RU | Росстандарт |
Таджикистан | TJ | Таджикстандарт |
Туркменистан | TM | Главгосслужба "Туркменстандартлары" |
Узбекистан | UZ | Узстандарт |
Украина | UA | Минэкономразвития Украины |
4 Настоящий стандарт идентичен международному стандарту ISO 1703:2005 "Инструменты крепежные для винтов и гаек. Обозначение и номенклатура" ("Assembly tools for screws and nuts - Designation and nomenclature", IDT).
Международный стандарт разработан техническим комитетом по стандартизации TC 29 "Инструмент", подкомитетом SC 10 "Сборочный инструмент для болтов и гаек, плоскогубцы и кусачки" Международной организации по стандартизации (ISO).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА.
5 Приказом Федерального агентства по техническому регулированию и метрологии от 8 июня 2016 г. N 573-ст межгосударственный стандарт ГОСТ ISO 1703-2015 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2017 г.
6 ВЗАМЕН ГОСТ 29308-92
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru).
1.1 Настоящий стандарт устанавливает номенклатуру и условные обозначения инструментов для крепления винтов и гаек, применяемые при создании информационных баз данных.
В стандарте приведены иноязычные эквиваленты наименований обозначений и терминов инструментов на английском и французском языках. Соответствующие эквивалентные наименования обозначений и терминов на немецком языке приведены в приложении A.
Для применения настоящего стандарта необходимы следующие ссылочные международные стандарты. Для недатированных ссылок применяют последнее издание ссылочного стандарта (включая все его изменения).
IEC 60900, Live working - Hand tools for use up to 1000 V a.c. and 1500 V d.c.
(Работа под напряжением. Инструменты ручные для работы под напряжением до 1000 В переменного тока и до 1500 В постоянного тока)
ISO 2351-1, Assembly tools for screws and nuts - Machine-operated screwdriver bits - Part 1: Screwdriver bits for slotted head screws (Инструменты крепежные для винтов и гаек. Отвертки-вставки с механическим приводом. Часть 1. Отвертки-вставки для винтов со шлицевой головкой)
ISO 2351-2, Assembly tools for screws and nuts - Machine-operated screwdriver bits - Part 2: Screwdriver bits for cross-recessed head screws (Инструменты крепежные для винтов и гаек. Отвертки-вставки с механическим приводом. Часть 2. Отвертки-вставки для винтов с крестообразным шлицем)
ISO 2351-3, Assembly tools for screws and nuts - Machine-operated screwdriver bits - Part 3: Screwdriver bits for hexagon socket screws (Инструменты крепежные для винтов и гаек. Отвертки-вставки с механическим приводом. Часть 3. Отвертки-вставки для винтов с цилиндрической головкой и шестигранным углублением под ключ)
ISO 2725-1, Assembly tools for screws and nuts - Square drive sockets - Part 1: Hand-operated sockets - Dimensions (Инструменты крепежные для винтов и гаек. Переходники с внутренним квадратом. Часть 1. Переходники для ручного инструмента. Размеры)
ISO 2725-2, Assembly tools for screws and nuts - Square drive sockets - Part 2: Machine-operated sockets ("impact") - Dimensions (Инструменты крепежные для винтов и гаек. Переходники с внутренним квадратом. Часть 2. Переходники для механизированного инструмента ("ударного действия"). Размеры
ISO 2936, Assembly tools for screws and nuts - Hexagon socket screw keys (Инструменты крепежные для винтов и гаек. Торцовые гаечные ключи с внутренним шестигранником)
ISO 3315, Assembly tools for screws and nuts - Driving parts for hand-operated square drive socket wrenches - Dimensions and tests (Инструменты крепежные для винтов и гаек. Приводные детали для ручных торцевых ключей с переходными квадратами. Размеры и испытания)
ISO 3316, Assembly tools for screws and nuts - Attachments for hand-operated square drive socket wrenches - Dimensions and tests (Инструменты крепежные для винтов и гаек. Приспособления для ручных торцовых ключей с квадратной головкой. Размеры и испытания)
ISO 3317, Assembly tools for screws and nuts - Square drive extension hexagon insert, for power socket wrenches (Инструменты крепежные для винтов и гаек. Шестигранные удлинительные вставки с наружными квадратами для гайковертов)
ISO 4229, Assembly tools for screws and nuts - Single-head engineer's wrenches - Gaps from 50 to 120 mm (Инструменты крепежные для винтов и гаек. Гаечные односторонние ключи с зевом от 50 до 120 мм)
ISO 6787, Assembly tools for screws and nuts - Adjustable wrenches (Инструменты крепежные для винтов и гаек. Разводные гаечные ключи)
ISO 6788, Assembly tools for screws and nuts - Four-way socket wrenches - Dimensions and torque test (Инструменты крепежные для винтов и гаек. Крестообразные торцовые ключи. Размеры и испытание на кручение)
ISO 6789, Assembly tools for screws and nuts - Hand torque tools - Requirements and test methods for design conformance testing, quality conformance testing and recalibration procedure (Инструменты крепежные для винтов и гаек. Ручные динамометрические инструменты. Требования и методы испытаний для проверки совместимости конструкции, соответствия качества требованиям и для повторной процедуры калибровки)
ISO 7738, Assembly tools for screws and nuts - Combination wrenches - Lengths of wrenches and maximum thickness of heads (Инструменты крепежные для винтов и гаек. Комбинированные гаечные ключи. Длина ключей и максимальная толщина головки)
ISO 10102, Assembly tools for screws and nuts - Double-headed open-ended engineers' wrenches - Length of wrenches and thickness of the heads (Инструменты крепежные для винтов и гаек. Гаечные двухсторонние ключи с открытым зевом. Длина гаечных ключей и толщина головки)
ISO 10103, Assembly tools for screws and nuts - Double-headed, flat and offset, box wrenches - Length of wrenches and thickness of the heads (Инструменты крепежные для винтов и гаек. Двухсторонние накидные прямые и коленчатые гаечные ключи. Длина гаечных ключей и толщина головки)
ISO 10104, Assembly tools for screws and nuts - Double-headed, deep offset and modified offset, box wrenches - Length of wrenches and thickness of the heads (Инструменты крепежные для винтов и гаек. Двухсторонние накидные гаечные ключи с глубоким и модифицированным коленом. Длина гаечных ключей и толщина головки)
ISO 10914, Assembly tools for screws and nuts - Sockets and wrenches for spline drive (Инструменты крепежные для винтов и гаек. Переходники и гаечные ключи для шлицевого соединения)
ISO 11168, Socket wrenches for spark and glow-plugs (Торцевые гаечные ключи для свечей зажигания и свечей подогрева)

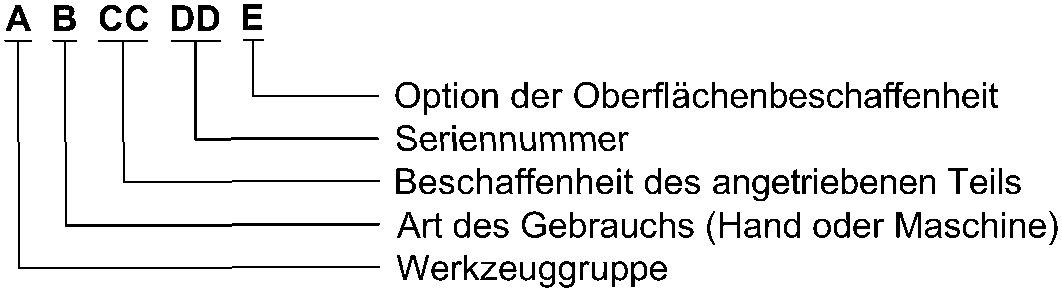

3.1 Обозначение монтажных инструментов для винтов и гаек должно состоять из символов (букв и цифр), значения и последовательность расположения которых должны соответствовать указанным в таблице 1.
Таблица 1
3.2 Расшифровка обозначений должна соответствовать указанной в таблице 2.
Таблица 2
Обозначение | Наименование обозначения на английском и французском языках | |
A - Группа инструментов | A: Group of tools: | A: Groupe d'outils: |
1 - гаечные ключи | 1: wrenches | 1:  |
2 - переходники | 2: sockets | 2: douilles |
3 - отвертки-вставки (биты) | 3: screwdriver bits | 3: embouts |
4 - отвертки | 4: screwdrivers | 4: tournevis |
5 - соединительные детали | 5: connecting parts | 5:  |
6 - приводные детали | 6: driving parts | 6:  de commande |
B - Ручные или механизированные | B: Hand or machine | B: Main ou machine |
1 - ручные | 1: hand | 1:  main |
2 - механизированные; частично ручные операции возможны с использованием дополнительных инструментов | 2: machine operation; partial hand operation is possible using supplementary tools | 2:  l'aide des machines;  manuelle en partie est aussi possible avec des outils  |
CC - Геометрические характеристики приводных деталей | CC: Geometrical characteristics of the driven part | CC:  de  |
00 - приводная деталь отсутствует | 00: no driven part | 00: pas  |
01 - параллельные торцы (шестигранник, квадрат...) | 01: parallel flanks (hexagon, square...) | 01: flancs  (hexagone,  ...) |
02 - внутренний шестигранник | 02: male hexagon | 02: hexagone  |
03 - наружный шестигранник | 03: female hexagon | 03: hexagone femelle |
04 - шлицевая | 04: slotted | 04: fente |
05 - головка с крестообразным шлицем PH | 05: cross-recessed head PH | 05: empreinte cruciforme PH |
06 - головка с крестообразным шлицем PZ | 06: cross-recessed head PZ | 06: empreinte cruciforme PZ |
07 - шлиц | 07: spline | 07: empreinte  "spline" |
08 - внутренний квадрат | 08: male square | 08:  |
09 - наружный квадрат | 09: female square | 09:  femelle |
10 - треугольная с внутренним квадратом | 10: triangular male square | 10: triangle  |
11 - треугольная с наружным квадратом | 11: triangular female square | 11: triangle femelle |
12 - паз | 12: notch | 12: encoche |
13 - с отверстием | 13: hole | 13: trou |
14 - многошлицевая | 14: multi-spline | 14:  |
15 - остроугольные шлицы | 15: serrations | 15: denture multiple |
DD: Серийный номер | DD: Serial number | DD:  d'ordre |
E: Вариант покрытия: | E: Option of coating | E: Option de  |
0 - стандартное | 0: standard | 0: standard |
1 - покрытие для низкого напряжения (IEC 60900) | 1: coating for low voltage (IEC 60900) | 1:  pour basse tension (CEI 60900) |
Номенклатура монтажных инструментов для винтов и гаек должна соответствовать указанной в таблицах 3 - 8.
Примечания
1 Номера стандартов ISO, выделенные жирным шрифтом, соответствуют стандартам на инструмент с соответствующим обозначением.
2 Номера стандартов ISO, заключенные в скобках, распространяются на технические условия, или допуски, или размеры сборочных элементов крепежных инструментов.
Обозначение | Наименование термина на русском, английском и французском языках | Номер ISO | Рисунок | Применение | |
новое | старое | ||||

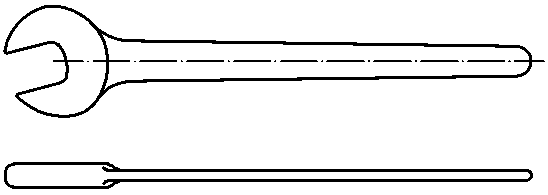

1 1 01 01 0 1 101 01 1 | 1 | Ключ гаечный с открытым зевом односторонний | 4229 (691; 1711-1) |  |  |
Engineer's wrench, single-head | |||||
 fourche simple | |||||
1 1 01 02 0 | 4 | Ключ гаечный с открытым зевом двусторонний | 10102 (691; 1085; 1711-1; 3318) |  | |
Engineer's wrench, double-head, open end | |||||
 fourche double | |||||
1 1 01 03 0 | 3 | Ключ гаечный с открытым зевом ударный | (691) |  | |
Slugging wrench, open end | |||||
 fourche  frapper | |||||

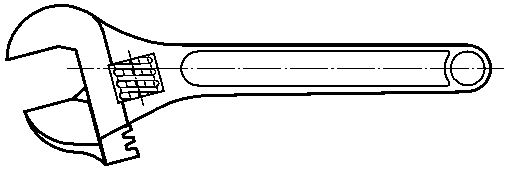

1 1 01 04 0 | 2 | Ключ гаечный разводной | 6787 |  | |
Adjustable wrench | |||||
 molette | |||||

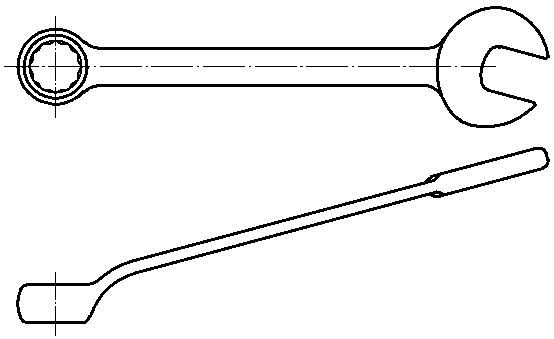

1 1 01 05 0 | 13 | Ключ гаечный комбинированный отогнутый | 7738 (691, 1711-1, 3318) |  | |
Combination wrench, offset | |||||
 mixte,  | |||||
1 1 01 06 0 | 14 | Ключ гаечный комбинированный изогнутый | 7738 (691; 1711-1; 3318) |  | |
Combination wrench, deep offset | |||||
 mixte,  | |||||
1 1 02 01 0 | 5 | Ключ гаечный кольцевой односторонний | (691; 1711-1) |  | |
Box wrench, single-head | |||||
 polygonale simple | |||||
1 1 02 02 0 1 1 02 02 1 | 6 | Ключ гаечный кольцевой односторонний коленчатый | (691; 1711-1) |  | |
Box wrench, single-head, deep offset | |||||
 polygonale simple,  | |||||
1 1 02 03 0 | 8 | Ключ гаечный кольцевой плоский двусторонний | 10103 (691; 1085; 1711-1; 3318) |  | |
Box wrench, double-head, flat | |||||
 polygonale double, droite | |||||
1 1 02 04 0 | 9 | Ключ гаечный кольцевой двусторонний отогнутый | 10103 (691; 1085; 1711-1; 3318) |  | |
Box wrench, double-head, offset | |||||
 polygonale double,  | |||||
1 1 02 05 0 | 11 | Ключ гаечный кольцевой двусторонний изогнутый | 10104 (691; 1085; 1711-1; 3318) |  | |
Box wrench, double-head, modified offset | |||||
 polygonale double,  | |||||

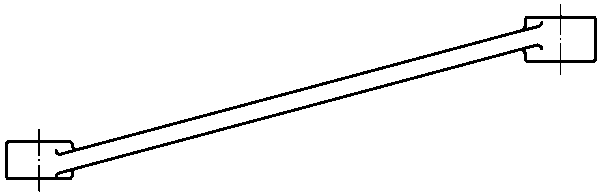

1 1 02 06 0 | 10 | Ключ гаечный кольцевой двусторонний коленчатый | 10104 (691; 1085; 1711-1; 3318) |  | |
Box wrench, double-head, deep offset | |||||
 polygonale double,  profonde | |||||

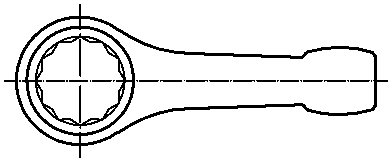

1 1 02 07 0 | 7 | Ключ гаечный кольцевой ударный | (691) |  |  |
Slugging wrench, box | |||||
 polygonale  frapper | |||||
1 1 02 08 0 | 12 | Ключ гаечный двусторонний разрезной отогнутый | (691) |  | |
Flare nut wrench, double head, offset | |||||
 polygonale  tuyauter | |||||
1 1 02 09 0 | 15 | Ключ гаечный торцовый с внутренним шестигранником односторонний стержневой | (691; 1711-1; 2236) |  | |
Tee wrench, socket, single-head | |||||
 , simple | |||||
1 1 02 10 0 | 17 | Ключ гаечный торцовый с внутренним шестигранником двусторонний стержневой | (691; 1711-1; 2236) |  | |
Tee wrench, socket, double-head | |||||
 , double | |||||
1 1 02 11 0 | 16 | Ключ гаечный торцовый с внутренним шестигранником односторонний трубчатый | (691; 1711-1; 2236) |  | |
Tee wrench, socket, tubular single-head | |||||
 en tube droite, simple | |||||
1 1 02 12 0 | 18 | Ключ гаечный торцовый с внутренним шестигранником двусторонний трубчатый | (691; 1711-1; 2236) |  | |
Tee wrench, socket, tubular double-head | |||||
 en tube droite, double | |||||
1 1 02 13 0 1 1 02 13 1 | 19 | Ключ гаечный торцовый с внутренним шестигранником односторонний изогнутый | (691; 1711-1; 2236) |  | |

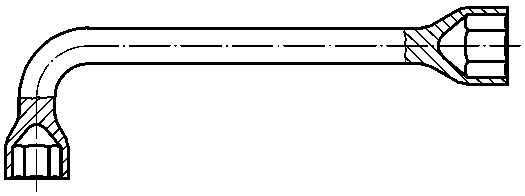

Socket wrench, single-head, offset | |||||
 pipe, simple | |||||
1 1 02 14 0 | 20 | Ключ гаечный торцовый с внутренним шестигранником двусторонний изогнутый | (691; 1711-1; 2236) |  | |
Socket wrench, double-head, offset one head | |||||
 pipe, double | |||||
1 1 02 15 0 | 21 | Ключ гаечный торцовый с внутренним шестигранником четырехсторонний | 6788 (691; 1174-1; 1711-1; 2236) |  | |
Socket wrench, four-way | |||||
 en croix | |||||
1 1 02 16 0 | 22 | Ключ гаечный торцовый с внутренним шестигранником двусторонний шарнирный | (691; 1711-1) |  | |
Socket wrench, double-head, flex head | |||||
 douille  , double | |||||
1 1 02 17 0 1 1 02 17 1 | 23 | Ключ гаечный торцовый с внутренним шестигранником и рукояткой | (691; 1711-1) |  | |

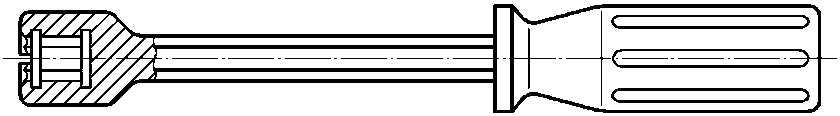

Hexagon socket wrench, spin type | |||||
 douille,  | |||||
1 1 02 18 0 | - | Ключ гаечный для свечей зажигания и свечей подогрева | 11168 |  | |
Socket wrench for spark and glow-plug | |||||
 bougie d'allumage et de  | |||||
1 1 07 01 0 | - | Ключ гаечный кольцевой двусторонний для винтов со шлицами | 10914 |  |  |
Box wrench, double-head, for spline drive screws | |||||
 double  pour  | |||||
1 1 08 01 0 | 26 | Ключ кольцевой односторонний с внутренним квадратом | - |  |  |
Box (ring) wrench, single-end, square | |||||
 plate  douille monobloc  empreinte  | |||||
1 1 08 02 0 | 27 | Ключ торцовый с внутренним квадратом и стержнем для поворота | - |  | |
Tee wrench, socket, single square | |||||
 ,  femelle | |||||
1 1 10 01 0 | 28 | Ключ торцовый с внутренним трехгранником и стержнем для поворота | - |  |  |
Tee wrench, triangular | |||||
 en tube  empreinte triangulaire, avec broche | |||||
1 1 12 01 0 | 128 | Ключ для круглых гаек со шлицами на торце | - |  |  |
Face wrench for slotted lock rings | |||||
 pour  fente | |||||
1 1 12 02 0 | 129 | Ключ для круглых гаек со шлицами на торце регулируемый | - |  | |
Adjustable face wrench for slotted lock rings | |||||
 pour  fente | |||||
1 1 12 03 0 | 29 | Ключ для круглых гаек с осевыми прорезями | - |  |  |
Hook wrench | |||||
 ergot, pour  encoches | |||||
1 1 12 04 0 | 30 | Ключ для круглых гаек с осевыми прорезями регулируемый | - |  | |
Adjustable hook wrench | |||||
 ergots  , pour  encoches | |||||
1 1 12 05 0 | 33 | Ключ торцовый для гаек с крестообразными пазами | - |  |  |
Wrench male cruciform | |||||
 plate  douille monobloc  | |||||
1 1 13 01 0 | 31 | Ключ для круглых гаек с радиально расположенными отверстиями | - |  |  |
Pin-type side wrench | |||||
 ergot, pour  trous | |||||
1 1 13 02 0 | 32 | Ключ для круглых гаек с радиально расположенными отверстиями регулируемый | - |  | |
Adjustable pin-type side wrench | |||||
 ergots  , pour  trous | |||||
1 1 13 03 0 | 130 | Ключ для круглых гаек с отверстием на торце | - |  |  |
Pin-type face wrench | |||||
 fixe  ergots | |||||
1 1 13 04 0 | 131 | Ключ для круглых гаек с отверстием на торце регулируемый | - |  | |
Adjustable pin-type face wrench | |||||
 ergots | |||||
Таблица 4

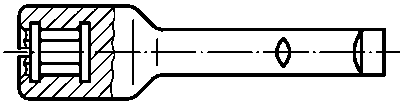

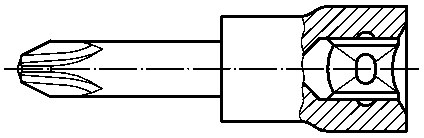

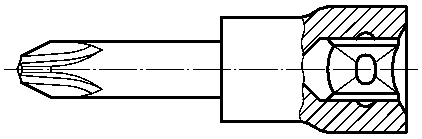

Обозначение | Наименование термина на русском, английском и французском языках | Номер ISO | Рисунок | Применение | |
новое | старое | ||||
2 1 02 01 0 2 1 02 01 1 | 24 | Сменная головка с внутренним присоединительным квадратом и с одинарным или сдвоенным внутренним шестигранником для ручных торцовых инструментов | 2725-1 (691; 1174-1; 1711-1) |  |  |
Hand-operated socket wrench, square drive, hex or double hex | |||||
Douille  conducteur, hex ou bihex | |||||
2 1 02 02 0 | 25 | Вставка торцового ключа с внутренним шестигранником для реверсивных отверток с винтовым храповым механизмом | (691; 2352) |  | |
Hand-operated socket shank for use with ratchet driver | |||||
Douille pour emploi sur tour-nevis automatique | |||||
2 1 03 01 0 2 1 03 01 1 | 116 | Отвертка-вставка для винтов с шестигранным углублением, с внутренним присоединительным квадратом | (1174-1; 2936) |  |  |
Socket screw-driver for hexagon socket-head screws, square drive | |||||
Douille pour vis 6 pans creux,  conducteur | |||||
2 1 04 01 0 | 105 | Отвертка-вставка для винтов и шурупов с прямым шлицем с присоединительным внутренним квадратом | (1174-1; 2380-1) |  |  |
Socket screw-driver for slotted-head screws, square drive | |||||
Douille tournevis  fente  conducteur | |||||
2 1 05 01 0 | 110 | Отвертка-вставка для винтов и шурупов с крестообразным шлицем PH с внутренним присоединительным квадратом | (1174-1; 8764-1) |  |  |
Socket screw-driver for cross-recessed-head screws PH, square drive | |||||
Douille tournevis cruciforme PH  conducteur | |||||
2 1 06 01 0 | 110 | Отвертка-вставка для винтов и шурупов с крестообразным шлицем PZ, с внутренним присоединительным квадратом | (1174-1; 8764-1) |  |  |
Socket screw-driver for cross-recessed-head screws PZ, square drive | |||||
Douille tournevis cruciforme PZ  conducteur | |||||
2 1 07 01 0 | - | Переходник для шлицевого соединения | 10914 |  |  |
Socket for spline drive | |||||
Douille pour  | |||||
2 1 07 02 0 | - | Универсальный шарнирный переходник для шлицевого соединения | 10914 |  | |
Universal joint for spline drive | |||||
Douille  cardan pour  | |||||
2 1 14 01 0 | 126 | Отвертка-вставка для винтов с многошлицевым углублением, с внутренним присоединительным квадратом | (1174-1) |  |  |
Socket screw-driver for multi-spline socket screws, square drive | |||||
Douille  embout  , pour empreinte  ,  conducteur | |||||
2 1 15 01 0 | 122 | Отвертка-вставка для винтов с остроугольным шлицевым углублением, с внутренним присоединительным квадратом | (1174-1) |  |  |
Socket screw-driver for screws with internal serrations, square drive | |||||
Douille  embout  , pour denture multiple,  conducteur | |||||
2 2 02 01 0 | 301 | Сменная головка с шестигранным углублением и присоединительным квадратом для механизированного инструмента | 2725-2 (691; 1174-2) |  |  |
Machine-operated hexagon socket wrench, hexagon, square drive | |||||
Douille 6 pans machine,  conducteur femelle | |||||
2 2 02 02 0 | 302 | Вставка шарнирная с шестигранным углублением и присоединительным квадратом для механизированного инструмента | (691; 1174-2; 2725-2) |  | |
Machine-operated hexagon socket wrench, universal type, square drive | |||||
Douille 6 pans machine,  rotule,  conducteur femelle | |||||
2 2 02 03 0 | 303 | Вставка с наружным и внутренним присоединительными шестигранниками для механизированного инструмента | (691; 1173) |  | |
Machine-operated hexagon socket wrench, hexagon drive | |||||
Douille 6 pans,  hexagone conducteur  | |||||
2 2 02 04 0 | 304 | Вставка шарнирная с наружным и внутренним присоединительными шестигранниками для механизированного инструмента | (691; 1173) |  | |
Machine-operated hexagon socket wrench, hexagon drive universal joint ball type | |||||
Douille 6 pans,  rotule,  hexagone conducteur  | |||||
2 2 07 01 0 | - | Переходник для шлицевого соединения с присоединительным квадратом для механизированного инструмента | - |  |  |
Machine-operated socket for spline drive | |||||
Douille  machine pour  | |||||
Таблица 5
Обозначение | Наименование термина на русском, английском и французском языках | Номер ISO | Рисунок | Применение | |
новое | старое | ||||
3 1 02 01 0 | 114 | Отвертка-вставка для винтов с шестигранным углублением для реверсивных отверток с винтовым храповым механизмом | (2352; 2936) |  |  |
Screwdriver bit for hexagon socket screws, ratchet driver | |||||
Embout tournevis 6 pans  , pour emploi sur tournevis automatique | |||||
3 1 04 02 0 | 104 | Отвертка-вставка для винтов и шурупов с прямым шлицем для реверсивных отверток с винтовым храповым механизмом | (2352; 2380-1) |  |  |
Screwdriver bit for slotted-head screws, ratchet driver | |||||
Embout tournevis  fente, pour emploi sur tournevis automatique | |||||
3 1 05 01 0 | 109 | Отвертка-вставка для винтов и шурупов с крестообразным шлицем PH с храповым приводом | (2352; 8764-1) |  |  |
Screwdriver bit for crossrecessed-head screws PH, ratchet driver | |||||
Embout tournevis cruciforme PH, pour emploi sur tournevis automatique | |||||
3 1 06 01 0 | 109 | Отвертка-вставка для винтов и шурупов с крестообразным шлицем PZ с храповым приводом | (2352; 8764-1) |  | |
Screwdriver bit for cross-recessed head screws PZ, ratchet driver | |||||
Embout tournevis cruciforme PZ, pour emploi sur tournevis automatique | |||||
31 15 01 0 | 123 | Отвертка-вставка для винтов с остроугольным шлицевым углублением, для реверсивных отверток с винтовым храповым механизмом | (2352) |  |  |
Screwdriver bit for screws with serrations for ratchet driver | |||||
Embout tournevis  denture multiple, pour emploi sur tournevis automatique | |||||

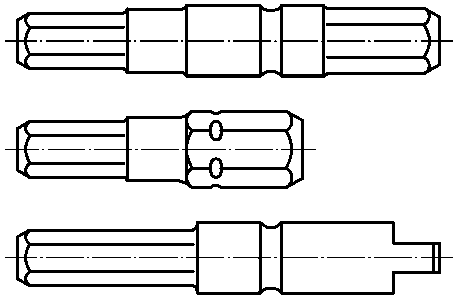

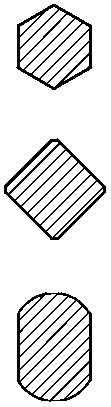

3 2 03 01 0 | 307, 115 | Отвертка-вставка для винтов с шестигранным углублением, с шестигранным или плоским концевым приводом | 2351-3 (1173; 2936) |  |  |
Screwdriver bit for hexagon socket-head screws, hexagon or flat end drive | |||||
Embout tournevis pour vis  6 pans creux,  hexagone conducteur  | |||||
3 2 04 01 0 | 305, 103 | Отвертка-вставка для винтов и шурупов с прямым шлицем с шестигранным или плоским концевым приводом | 2351-1 (1173; 2380-1) |  |  |
Screwdriver bit for slotted-head screws, hexagon or flat end drive | |||||
Embout tournevis pour vis  fente,  hexagone conducteur  | |||||
3 2 05 01 0 | 306, 108 | Отвертка-вставка для винтов и шурупов с крестообразным шлицем PH с шестигранным или плоским концевым приводом | 2351-2 (1173; 8764-1) |  |  |
Screwdriver bit for cross-recessed head screws PH, hexagon or flat end drive | |||||
Embout tournevis cruciforme PH,  hexagone conducteur  | |||||
3 2 05 02 0 | 306, 108 | Отвертка-вставка для винтов и шурупов с крестообразным шлицем PZ с шестигранным или плоским концевым приводом | 2351-2 (1173; 8764-1) |  |  |
Screwdriver bit for cross-recessed head screws PZ, hexagon or flat end drive | |||||
Embout tournevis cruciforme PZ,  hexagone conducteur  | |||||
3 2 14 01 0 | 309, 125 | Отвертка-вставка для для винтов с многошлицевым углублением, с шестигранным или плоским концевым приводом | (1173) |  |  |
Screwdriver bit for multi-spline screws, hexagon or flat end drive | |||||
Embout tournevis pour empreinte  hexagone conducteur  | |||||
3 2 15 01 0 | 308, 121 | Отвертка-вставка для винтов с остроугольным шлицевым углублением, с шестигранным или плоским концевым приводом | (1173) |  |  |
Screwdriver bit for serration socket screws, hexagon or flat end drive | |||||
Embout tournevis  denture multiple | |||||
Таблица 6
Обозначение | Наименование термина на русском, английском и французском языках | Номер ISO | Рисунок | Применение | |
новое | старое | ||||

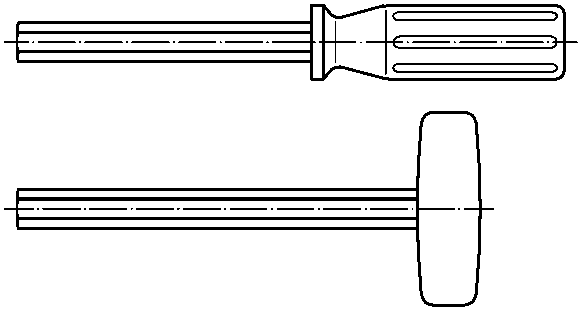

4 1 03 01 0 | 112 | Отвертка для винтов с внутренним шестигранником | 2936 |  |  |
Screwdriver for hexagon socket screws | |||||
 , pour vis  6 pans creux | |||||
4 1 03 02 0 | 113 | Отвертка для винтов с внутренним шестигранником, с направляющим центром | (2936) | ||
Screwdriver for hexagon socket screws, with pilot | |||||
  , pour vis 6 pans creux  trou pilote | |||||
4 1 03 03 0 4 1 03 03 1 | 111 | Отвертка для винтов с внутренним шестигранником | - |  | |
Screwdriver for hexagon socket screws | |||||
 droite  , pour vis  6 pans creux | |||||
4 1 04 01 0 4 1 04 01 1 | 101 | Отвертка для винтов и шурупов с прямым шлицем | (2380-1; 2380-2) |  |  |
Screwdriver for slotted-head screws | |||||
Tournevis pour vis  fendue | |||||
4 1 04 02 0 | 102 | Отвертка двусторонняя изогнутая для винтов и шурупов с прямым шлицем | (2380-1) |  | |
Screwdriver for slotted-head screws, double offset | |||||
Tourne vis  pour vis  fendue | |||||
4 1 05 01 0 4 1 05 01 1 | 106 | Отвертка для винтов и шурупов с крестообразным шлицем PH | (8764-1; 8764-2) |  |  |
Screwdriver for recessed-head screws PH | |||||
Tournevis cruciforme PH | |||||
4 1 05 02 0 | 107 | Отвертка двусторонняя изогнутая для винтов и шурупов с крестообразным шлицем PH | (8764-1) |  | |
Screwdriver for recessed-head screws PH, double offset | |||||
Tournevis cruciforme PH,  | |||||
4 1 06 01 0 4 1 06 01 1 | 106 | Отвертка для винтов и шурупов с крестообразным шлицем PZ | (8764-1; 8764-2) |  |  |
Screwdriver for recessed-head screws PZ | |||||
Tournevis cruciforme PZ | |||||
4 1 06 02 0 | 107 | Отвертка двусторонняя изогнутая для винтов и шурупов с крестообразным шлицем PZ | (8764-1) |  | |
Screwdriver for recessed-head screws PZ, double offset | |||||
Tournevis cruciforme PZ,  | |||||
4 1 09 01 0 | 117 | Отвертка для винтов с внутренним квадратом и стержнем для поворота | - |  |  |
Tee wrench, male square | |||||
 ,  | |||||
4 1 11 01 0 | 118 | Отвертка для винтов с внутренним трехгранником и стержнем для поворота | - |  |  |
Tee wrench, male triangular | |||||
 ,  triangle  | |||||
4 1 12 01 0 | 127 | Отвертка для винтов со шлицевой кольцевой головкой | - |  |  |
Screwdriver for slotted-lock-ring head screws | |||||
Tournevis pour  fente | |||||
4 1 14 01 0 | 124 | Отвертка для винтов с многошлицевым углублением | - |  |  |
Screwdriver for multi-spline socket screws | |||||
 , pour empreinte  | |||||
4 1 15 01 0 | 119 | Отвертка для винтов с остроугольным шлицевым углублением | - |  |  |
Screwdriver for serration socket screws | |||||
 droite  , pour denture multiple | |||||
4 1 15 02 0 | 120 | Отвертка для винтов с остроугольным шлицевым углублением | - |  | |
Screwdriver for serration socket screws | |||||
 , pour denture multiple | |||||
Таблица 7
Обозначение | Наименование термина на русском, английском и французском языках | Номер ISO | Рисунок | |
новое | старое | |||
5 1 00 01 0 | 201 | Соединитель квадратного сечения для ручных торцовых инструментов | (1174-1) |  |
Square coupler, hand-operated | ||||
 conducteur (double  ) | ||||
5 1 00 02 0 | 202 | Переходник с наружными присоединительными квадратами для ручных торцовых инструментов | (1174-1) |  |
External square drive adapter, hand-operated | ||||
 augmentateur (ou  ) double  | ||||
5 1 00 03 0 | 203 | Переходник с наружным и внутренним присоединительными квадратами для ручных торцовых инструментов | 3316 (1174-1) |  |
Adapter socket wrench, hand-operated | ||||
Augmentateur   | ||||

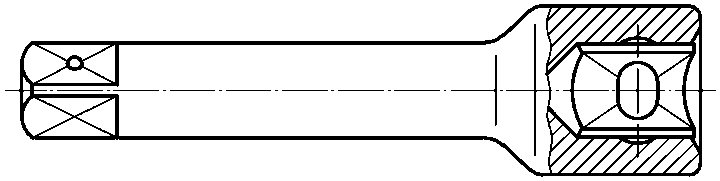

5 1 00 04 0 5 1 00 04 1 | 204 | Удлинитель с наружным и внутренним присоединительными квадратами для ручных торцовых инструментов | 3316 (1174-1) |  |
Extension bar, hand-operated | ||||
Rallonge  main  | ||||
5 1 00 05 0 | 205 | Универсальный шарнирный переходник с наружным и внутренним присоединительными квадратами для ручных торцовых инструментов | 3316 (1174-1) |  |
Universal joint, square drive, hand-operated | ||||
Cardan  | ||||
5 1 00 06 0 | 207 | Сменная головка с внутренним присоединительным квадратом и шестигранником для ручных торцовых инструментов | (1173; 1174-1) |  |
Screwdriver bit holder for square drive, hexagon driver, square drive, hand-operated | ||||
Adaptateur  hexagone et  femelle | ||||
5 1 00 07 0 | 206 | Переходник для реверсивных отверток с винтовым храповым механизмом с наружным присоединительным квадратом для ручного управления | (1174-1; 2352; 3316) |  |
Adapter for square drive for use with spiral ratched screwdriver, hand-operated | ||||
Adaptateur  , pour tournevis automatique | ||||
5 1 00 08 0 | 208 | Вставка с внутренним шестигранником для реверсивных отверток с винтовым храповым механизмом для ручного управления | (1173; 2352) |  |
Screwdriver bit holder for hexagon drive, spiral ratched screwdriver, hand-operated | ||||
Adaptateur  hexagone femelle, pour emploi sur tournevis automatique | ||||
5 2 00 01 0 | 401 | Универсальное шарнирное соединение с внутренним и наружным присоединительными квадратами для механизированного управления | (1174-2) |  |
Universal joint square drive, machine-operated | ||||
Rallonge  rotule,  | ||||
5 2 00 02 0 | 402 | Переходник с наружными присоединительным квадратом и шестигранником для механизированного управления | 3317 (1173; 1174-2) |  |
Adapter for square drive, hexagon drive, machine-operated | ||||
Adaptateur  male avec  hexagone  | ||||
5 2 00 03 0 | 403 | Переходник для отвертки с внутренним и наружным присоединительными шестигранниками для механизированного управления | 1173 |  |
Screwdriver bit holder for hexagon drive, machine-operated | ||||
Adaptateur  hexagone femelle avec  hexagone  | ||||
5 2 00 04 0 | 404 | Переходник для отвертки с внутренним присоединительным квадратом и шестигранником для механизированного управления | (1173; 174-2; 2725-2) |  |
Screwdriver bit holder, square drive, machine-operated | ||||
Douille machine  conducteur femelle pour embout 6 pans  | ||||
5 2 00 05 0 | - | Переходник с наружным и внутренним присоединительными квадратами для механизированного управления | (1174-2) |  |
Adapter socket wrench, machine-operated | ||||
Augmentateur (ou  )  | ||||
5 2 00 06 0 | - | Удлинитель с наружным и внутренним присоединительными квадратами для механизированного управления | (1174-2) |  |
Extension bar, machine-operated | ||||
Rallonge  machine  | ||||
Обозначение | Наименование термина на русском, английском и французском языках | Номер ISO | Рисунок | |
новое | старое | |||

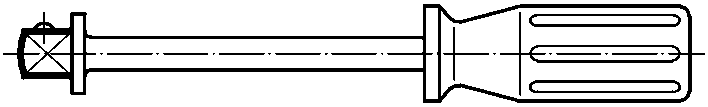

6 1 00 01 0 6 1 00 01 1 | 251 | Стержень приводной с ручкой, с присоединительным квадратом для сменных головок | 3315 (1174-1) |  |
Screwdriver, external square | ||||
Rallonge  | ||||
6 1 00 02 0 | - | Стержень приводной с присоединительным квадратом и рукояткой для поворота для сменных головок | (1174-1) |  |
T-handle, external square | ||||
 coulissante en T  | ||||
6 1 00 03 0 | 252 | Стержень приводной с ручкой шарнирный с присоединительным квадратом для сменных головок | 3315 (1174-1) |  |
Nut spinner, flex head | ||||
  | ||||
6 1 00 04 0 | 253 | Стержень поворотный с двумя рукоятками с присоединительным квадратом для сменных головок | 3315 (1174-1) |  |
T-handle square drive | ||||
 coulissante  | ||||
6 1 00 05 0 6 1 00 05 1 | 254 | Стержень поворотный изогнутый с присоединительным квадратом для сменных головок | 3315 (1174-1) |  |
Offset handle square drive | ||||
 | ||||

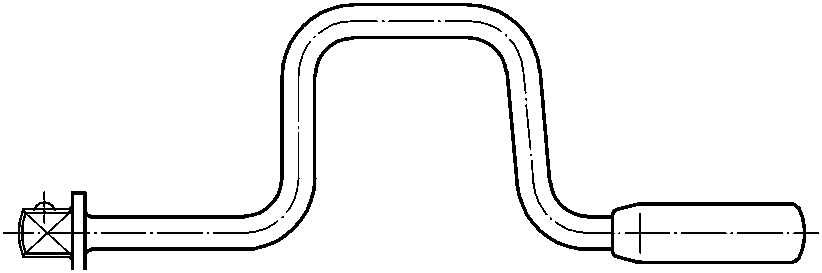

6 1 00 06 0 6 1 00 06 1 | 255 | Коловорот с присоединительным квадратом для сменных головок | 3315 (1174-1) |  |
Speeder, brace type | ||||
Vilebrequin  | ||||

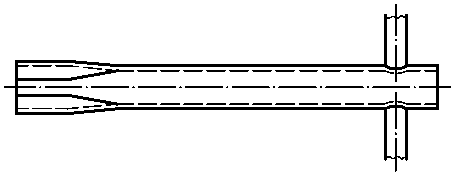

6 1 00 07 0 | 263 | Стержень поворотный | - |  |
Sliding tee bar | ||||
Broche lisse | ||||
6 1 00 08 0 | 264 | Стержень поворотный ступенчатый | - |  |
Sliding tee bar with reduced diameters | ||||
Broche  | ||||

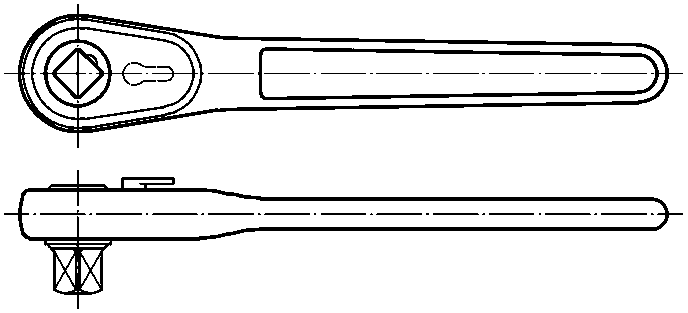

6 1 00 09 0 | 256 | Ключ трещоточный с присоединительным квадратом для сменных головок | 3315 (1174-1) |  |
Ratchet handle | ||||
 cliquet simple | ||||
6 1 00 10 0 6 1 00 10 1 | 257 | Ключ трещоточный реверсивный с переключателем с присоединительным квадратом для сменных головок | 3315 (1174-1) |  |
Ratchet handle, reversible | ||||
 cliquet  | ||||
6 1 00 11 0 6 1 00 11 1 | 258 | Ключ (отвертка) динамометрический с присоединительным квадратом для сменных головок | 6789 (1174-1) |  |
Torque wrench, deflecting beam type | ||||
 lecture directe | ||||
6 1 00 12 0 6 1 00 12 1 | 259 | Ключ (отвертка) динамометрический с фиксированным крутящим моментом с присоединительным квадратом для сменных головок | 6789 (1174-1) |  |
Torque wrench, torque-setting type | ||||
  | ||||
6 1 00 13 0 | 261 | Отвертка реверсивная с винтовым храповым механизмом | (2352) |  |
Spiral ratchet screwdriver | ||||
Tournevis automatique | ||||
6 1 00 14 0 | - | Ключ (отвертка) динамометрический для воспроизведения текущего значения крутящего момента | 6789 (1174-1) |  |
Torque screwdriver, deflecting-beam type | ||||
Tournevis  lecture directe | ||||
6 1 00 15 0 | - | Ключ (отвертка) динамометрический с регулировкой воспроизводимого значения крутящего момента | 6789 (1174-1) |  |
Torque screwdriver, torque-setting type | ||||
Tournevis   | ||||
6 1 00 16 0 | 260 | Стержень приводной с ручкой для вставок с внутренним присоединительным шестигранником | - |  |
Screwdriver bit holder, spin type | ||||
Porte-embouts interchangeable | ||||
6 1 00 17 0 | 262 | Ручная отвертка ударная для сменных головок | - |  |
Hand impact screwdriver | ||||
Tournevis  frapper pour vis  fendue | ||||
(справочное)
НА НЕМЕЦКОМ ЯЗЫКЕ
A.1 Deutsche Bezeichnung
A.1.1 Bezeichnung
A: Werkzeuggruppe
1:
2:
3: Schraubendreher bits
4: Schraubendreher
5: Verbindungsteile
6: Antriebsteile
B: Hand oder Maschine
1 Hand
2:
; teilweise
, wenn
Werkzeuge benutzt werden
; teilweise , wenn Werkzeuge benutzt werdenCC: Geometrische Beschaffenheit des angetriebenen Teils
00: kein angetriebenes Teil
01: parallele Seiten (Sechskant, Vierkant, ...)
02:
03: Innensechskant
04: Schlitz
05: Kreuzschlitz PH
06: Kreuzschlitz PZ
07: Keilprofil
08:
09: Innenvierkant
10:
11: Innendreikant
12: Kerbe
13: Loch
14: Vielkeil "multi-spline"
15: Vielzahn
DD: Seriennummer
E: Wahl der
0: Standard
1:
Niederspannung (IEC 900/IEC 60900)
Niederspannung (IEC 900/IEC 60900)A.1.2
Referenz Nr | Benennung | |
neu | alt | |
1 1 01 01 0 1 1 01 01 1 | 1 |  |
1 1 01 02 0 | 4 |  |
1 01 03 0 | 3 |  |
1 1 01 04 0 | 2 |  , verstellbar |
1 1 01 05 0 | 13 |  , abgewinkelt |
1 1 01 06 0 | 14 |  ,  |
1 1 02 01 0 | 5 |  , gerade |
1 1 02 02 0 1 1 01 02 1 | 6 |  ,  |
1 1 02 03 0 | 8 |  , gerade |
1 1 02 04 0 | 9 |  , abgewinkelt |
1 1 02 05 0 | 11 |  , flach  |
1 1 02 06 0 | 10 |  , tief  |
1 1 02 07 0 | 7 |  |
1 1 02 08 0 | 12 | Offener  , abgewinkelt |
1 1 02 09 0 | 15 |  , massiv |
1 1 02 10 0 | 17 |  , massiv |
1 1 02 11 0 | 16 |  aus Rohr |
1 1 02 12 0 | 18 |  aus Rohr |
1 1 02 13 0 1 1 02 13 0 | 19 |  , abgewinkelt |
1 1 02 14 0 | 20 |  , abgewinkelt |
1 1 02 15 0 | 21 |  |
1 1 02 16 0 | 22 |  |
1 1 02 17 0 1 1 02 17 1 | 23 |  mit Griff |
1 1 02 18 0 | - |  und  |
1 1 07 01 0 | - |  Schrauben mit "spline drive" |
1 1 08 01 0 | 26 |  |
1 1 08 02 0 | 27 |  mit Knebel |
1 1 10 01 0 | 28 |  mit Knebel |
1 1 12 01 0 | 128 | Schlitzmutterndreher mit flachem Schaft |
1 1 12 02 0 | 129 | Schlitzmutterndreher, verstellbar |
1 1 12 03 0 | 29 |  mit Nase |
1 1 12 04 0 | 30 |  , verstellbar |
1 1 12 05 0 | 33 |  |
1 1 13 01 0 | 31 |  mit Zapfen |
1 1 13 02 0 | 32 |  mit Zapfen, verstellbar |
1 1 13 03 0 | 130 | Zweilochmutterndreher, gerade |
1 1 13 04 0 | 131 | Zweilochmutterndreher, verstellbar |
A.1.3
Referenz Nr | Benennung | |
neu | alt | |
2 1 02 01 0 2 1 02 01 1 | 24 |  mit Innenvierkant  Schrauben mit Sechskant |
2 1 02 02 0 | 25 |  mit Drillschraubendreherschaft |
2 1 03 01 0 2 1 03 01 1 | 118 | Schraubendrehereinsatz mit Innenvierkant  Schrauben mit Innensechskant |
2 1 04 01 0 | 105 | Schraubendrehereinsatz mit Innenvierkant  Schrauben mit Schlitz |
2 1 05 01 0 | 110 | Schraubendrehereinsatz mit Innenvierkant  Schrauben mit Kreuzschlitz Form PH |
2 1 06 01 0 | 110 | Schraubendrehereinsatz mit Innenvierkant  Schrauben mit Kreuzschlitz Form PZ |
2 1 07 01 0 | - | Einsatz  Schrauben mit "spline drive" |
2 1 07 02 0 | - |  mit Kardangelenk  Schrauben mit "spline drive" |
2 1 14 01 0 | 126 | Schraubendrehereinsatz mit Innenvierkant  Schrauben mit Innenkeilprofil |
2 1 15 01 0 | 122 | Schraubendrehereinsatz mit Innenvierkant  Schrauben mit Innenvielzahn |
2 2 02 01 0 | 301 |  mit Innenvierkant  Schrauben mit Sechskant ( Maschinenantrieb) |
2 2 02 02 0 | 302 |  mit Kugelgelenk und Innenvierkant  Schrauben mit Sechskant ( Maschinenantrieb) |
2 2 02 03 0 | 303 |  mit  Schrauben mit Sechskant |
2 2 02 04 0 | 304 |  mit Kugelgelenk und  Schrauben mit Sechskant |
2 2 07 01 0 | NEU | Einsatz  Schrauben mit "spline drive" ( Maschinenantrieb) |
A.1.4
Referenz Nr | Benennung | |
neu | alt | |
3 1 02 01 0 | 114 | Schraubendrehereinsatz mit Drillschraubendreherschaft  Schrauben mit Innensechskant |
3 1 04 02 0 | 104 | Schraubendrehereinsatz mit Drillschraubendreherschaft  Schrauben mit Schlitz |
3 1 05 01 0 | 109 | Schraubendrehereinsatz mit Drillschraubendreherschaft  Schrauben mit Kreuzschlitz Form PH |
3 1 06 01 0 | 109 | Schraubendrehereinsatz mit Drillschraubendreherschaft  Schrauben mit Kreuzschlitz Form PZ |
3 1 05 01 0 | 123 | Schraubendrehereinsatz mit Drillschraubendreherschaft  Schrauben mit Innenvielzahn |
3 2 03 01 0 | 307 115 | Schraubendrehereinsatz mit  Schrauben mit Innensechskant, Sechskant- oder Flachantrieb |
3 2 04 01 0 | 305 103 | Schraubendrehereinsatz mit  Schrauben mit Schlitz, Sechskant- oder Flachantrieb |
3 2 05 01 0 | 306 108 | Schraubendrehereinsatz mit  Schrauben mit Kreuzschlitz Form PH, Sechskant- oder Flachantrieb |
3 2 06 01 0 | 306 108 | Schraubendrehereinsatz mit  Schrauben mit Kreuzschlitz Form PZ, Sechskant- oder Flachantrieb |
3 2 14 01 0 | 309 125 | Schraubendrehereinsatz mit  Schrauben mit Innenkeilprofil, Sechskant- oder Flachantrieb |
3 2 15 01 0 | 308 121 | Schraubendrehereinsatz mit  Schrauben mit Innenvielzahn, Sechskant- oder Flachantrieb |
A.1.5 Schraubendreher
Referenz Nr | Benennung | |
neu | alt | |
4 1 03 01 0 | 112 | Winkelschraubendreher  Schrauben mit Innensechskant |
4 1 03 02 0 | 113 | Winkelschraubendreher mit Zapfen  Schrauben mit Innensechskant |
4 1 03 03 0 4 1 03 03 1 | 111 | Schraubendreher  Schrauben mit Innensechskant |
4 1 04 01 0 4 1 04 01 1 | 101 | Schraubendreher  Schrauben mit Schlitz |
4 1 04 02 0 | 102 | Winkelschraubendreher  Schrauben mit Schlitz |
4 1 04 01 0 4 1 04 01 1 | 106 | Schraubendreher  Schrauben mit Kreuzschlitz Form PH |
4 1 05 02 0 | 107 | Winkelschraubendreher  Schrauben mit Kreuzschlitz Form PH |
4 1 06 01 0 4 1 06 01 1 | 106 | Schraubendreher  Schrauben mit Kreuzschlitz Form PZ |
4 1 06 02 0 | 107 | Winkelschraubendreher  Schrauben mit Kreuzschlitz Form PZ |
4 1 09 01 0 | 117 | Schraubendreher  Schrauben mit Innenvierkant |
4 1 11 01 0 | 118 | Schraubendreher  Schrauben mit Innendreikant |
4 1 12 01 0 | 127 | Schlitzmutterndreher |
4 1 14 01 0 | 124 | Winkelschraubendreher  Schrauben mit Innenkeilprofil |
4 1 15 01 0 | 119 | Schraubendreher  Schrauben mit Innenvielzahn |
4 1 15 02 0 | 120 | Winkelschraubendreher  Schrauben mit Innenvielzahn |
A.1.6 Verbindungsteile
Referenz Nr | Benennung | |
neu | alt | |
5 1 00 01 0 | 201 | Verbindungsvierkant,  |
5 1 00 02 0 | 202 | Verbindungsvierkant, abgesetzt,  |
5 1 00 03 0 | 203 |  mit Innenvierkant und  ,  |
5 1 00 04 0 5 1 00 04 1 | 204 |  mit Innenvierkant und  ,  |
5 1 00 05 0 | 205 | Kardangelenk mit Innenvierkant und  ,  |
5 1 00 06 0 | 207 | Verbindungsteil mit Innenvierkant und Innensechskant,  |
5 1 00 07 0 | 206 | Verbindungsteil mit Drillschraubendreherschaft und  ,  |
5 1 00 08 0 | 208 | Verbindungsteil mit Drillschraubendreherschaft und Innensechskant,  |
5 2 00 01 0 | 401 |  mit Kugelgelenk, mit Innenvierkant und  ,  |
5 2 00 02 0 | 402 | Verbindungsteil mit  und  ,  |
5 2 00 03 0 | 403 | Verbindungsteil mit  und Innensechskant,  |
5 2 00 04 0 | 404 | Verbindungsteil mit Innenvierkant und Innensechskant,  |
5 2 00 05 0 | - | Verbindungsteil,  |
5 2 00 06 0 | - |  ,  |
A.1.7 Antriebsteile
Referenz Nr | Benennung | |
neu | alt | |
6 1 00 01 0 | 251 | Steckgriff mit  |
6 1 00 01 0 | ||
6 1 00 02 0 | - | T-Steckgriff mit  |
6 1 00 03 0 | 252 | Gelenkgriff mit  |
6 1 00 04 0 | 253 | Quergriff mit  |
6 1 00 05 0 6 1 00 05 1 | 254 | Winkelgriff mit  |
6 1 00 06 0 6 1 00 06 1 | 255 | Kurbel mit  |
6 1 00 07 0 | 263 | Drehstift |
6 1 00 08 0 | 264 | Stufendrehstift |
6 1 00 09 0 | 256 | Knarre mit  , umsteckbar |
6 1 00 10 0 6 1 00 10 1 | 257 | Knarre mit  , umschaltbar |
6 1 00 11 0 | 258 |  , anzeigend, mit  |
6 1 00 12 0 6 1 00 12 1 | 259 |  , signalgebend, mit  |
6 1 00 13 0 | 261 | Drillschraubendreher |
6 1 00 14 0 | - | Drehmomentschraubendreher, verstellbar mit Skale |
6 1 00 15 0 | - | Drehmomentschraubendreher, verstellbar ohne Skale |
6 1 00 16 0 | 260 | Steckgriff mit Innensechskant |
6 1 00 17 0 | 262 | Schlagschraubendreher |
(справочное)
ССЫЛОЧНЫМ МЕЖГОСУДАРСТВЕННЫМ СТАНДАРТАМ
Таблица ДА.1
Обозначение ссылочного международного стандарта | Степень соответствия | Обозначение и наименование соответствующего межгосударственного стандарта |
IEC 60900 | MOD | ГОСТ 11516-94 (IEC 900-87) "Ручные инструменты для работ под напряжением до 1000 В переменного и 1500 В постоянного тока. Общие требования и методы испытаний" |
ISO 2351-1 | MOD | ГОСТ 30092-93 (ISO 2351:1986) "Отвертки-вставки с приводным наружным шестигранником для винтов с прямым шлицем. Размеры" |
ISO 2351-2 | - | |
ISO 2351-3 | - | |
ISO 2725-1 | MOD | ГОСТ 25604-83 (ISO 2725:1987) "Сменные головки. Типы и основные размеры" |
ISO 2725-2 | - | |
ISO 2936 | MOD | ГОСТ 11737-93 (ISO 2936:1983) "Ключи для винтов с внутренним шестигранником. Технические условия" |
ISO 3315 | MOD | ГОСТ 25605-83 (ISO 3315-88, ISO 3316-88) "Ключи гаечные торцовые немеханизированные и приводные и соединительные части. Общие технические условия" |
ISO 3316 | MOD | |
ISO 3317 | MOD | (ISO 3317:1988) "Удлинители. Основные размеры" |
ISO 4229 | MOD | ГОСТ 2841-80 (ISO 4229-77) "Ключи гаечные с открытым зевом односторонние. Конструкция и размеры" <1> |
ISO 6787 | MOD | ГОСТ 7225-75 (ISO 6787:82) "Ключи гаечные разводные. Технические условия" <2> |
ISO 6788 | - | |
ISO 6789 | MOD | ГОСТ 33530-2015 (ISO 6789:2003) "Инструмент монтажный для нормированной затяжки резьбовых соединений. Ключи моментные. Общие технические условия" |
ISO 7738 | MOD | ГОСТ 16983-80 "Ключи гаечные комбинированные. Конструкция и размеры" |
ISO 10102 | MOD | ГОСТ 2839-80 "Ключи гаечные с открытым зевом двусторонние. Конструкция и размеры" |
ISO 10103 | MOD | ГОСТ 2906-80 "Ключи гаечные кольцевые двусторонние коленчатые. Конструкция и размеры" |
ISO 10104 | - | |
ISO 10914 | - | |
ISO 11168 | - | |
<*> Соответствующий межгосударственный стандарт отсутствует. До его принятия рекомендуется использовать перевод на русский язык данного международного стандарта. Перевод данного международного стандарта находится в Федеральном информационном фонде технических регламентов и стандартов Российской Федерации. <1> В Российской Федерации действует ГОСТ Р ИСО 4229-2013 "Ключи гаечные односторонние для низких крутящих моментов. Головки ключей". <2> В Российской Федерации действует ГОСТ Р 54488-2011 (ИСО 6787:2001) "Ключи гаечные разводные. Технические условия". <3> В Российской Федерации действует ГОСТ Р 51981-2002 (ИСО 6788-97) "Ключи гаечные торцовые четырехсторонние. Технические условия". Примечание - В настоящей таблице использовано следующее условное обозначение степени соответствия стандартов: - MOD - модифицированные стандарты. | ||
[1] | ISO 691 | Assembly tools for screws and nuts - Wrench and socket openings - Tolerances for general use (Инструменты крепежные для винтов и гаек. Зевы гаечных и отверстия торцовых ключей. Допуски для обычного применения) |
[2] | ISO 1085 | Assembly tools for screws and nuts - Double-ended wrenches - Size pairing (Инструмент крепежный для винтов и гаек. Двусторонние гаечные ключи. Размерная пара) |
[3] | ISO 1173 | Assembly tools for screws and nuts - Drive ends for hand- and machine-operated screwdriver bits and connecting parts - Dimensions, torque testing (Инструмент крепежный для винтов и гаек. Переходники для отверток-вставок ручных и с приводом и соединительные части. Размеры, определение крутящего момента) |
[4] | ISO 1174-1 | Assembly tools for screws and nuts - Driving squares - Part 1: Driving squares for hand socket tools (Инструменты крепежные для винтов и гаек. Переходные квадраты. Часть 1. Переходные квадраты для ручных торцевых инструментов) |
[5] | ISO 1174-2 | Assembly tools for screws and nuts - Driving squares - Part 2: Driving squares for power socket tools (Инструменты крепежные для винтов и гаек. Переходные квадраты. Часть 2. Переходные квадраты для механизированных торцевых инструментов) |
[6] | ISO 1711-1 | Assembly tools for screws and nuts - Technical specifications - Part 1: Hand-operated wrenches and sockets (Инструменты крепежные для винтов и гаек. Технические условия. Часть 1. Ручные гаечные ключи и переходные патроны) |
[7] | ISO 2236 | Assembly tools for screws and nuts - Forged and tubular socket wrenches - Maximum outside head dimensions (Инструменты крепежные для винтов и гаек. Кованые и трубчатые торцевые ключи. Максимальные наружные размеры головок) |
[8] | ISO 2352 | Assembly tools for screws and nuts - Spiral ratchet screwdriver ends - Dimensions (Инструмент крепежный для винтов и гаек. Концы реверсивных отверток. Размеры) |
[9] | ISO 2380-1 | Assembly tools for screws and nuts - Screwdrivers for slotted-head screws - Part 1: Tips for hand- and machine-operated screwdrivers (Крепежный инструмент для винтов и гаек. Отвертки для винтов со шлицем. Часть 1. Лезвия ручных отверток и отверток с машинным приводом) |
[10] | ISO 2380-2 | Assembly tools for screws and nuts - Screwdrivers for slotted-head screws - Part 2: General requirements, lengths of blades and marking of hand-operated screwdrivers (Крепежный инструмент для винтов и гаек. Отвертки для винтов со шлицем. Часть 2. Общие требования, длины лезвий и маркировка ручных отверток) |
[11] | ISO 3318 | Assembly tools for screws and nuts - Double-headed open-ended wrenches, double-headed box wrenches and combination wrenches - Maximum widths of heads (Инструменты крепежные для винтов и гаек. Гаечные ключи с открытым зевом двухсторонние, накидные двухсторонние и комбинированные. Максимальные наружные размеры головок) |
[12] | ISO 8764-1 | Assembly tools for screws and nuts - Screwdrivers for cross-recessed head screws - Part 1: Driver tips (Инструмент крепежный для винтов и гаек. Отвертки под крестообразные шлицы. Часть 1. Рабочие концы отверток) |
[13] | ISO 8764-2 | Assembly tools for screws and nuts - Screwdrivers for cross-recessed head screws - Part 2: General requirements, lengths of blades and marking of hand-operated screwdrivers (Инструмент крепежный для винтов и гаек. Отвертки под крестообразные шлицы. Часть 2. Общие требования, длина лезвий и маркировка ручных отверток) |
