Содержание
Постановлением Госстандарта СССР
от 21 января 1983 г. N 296
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
СМЕННЫЕ ГОЛОВКИ
ТИПЫ И ОСНОВНЫЕ РАЗМЕРЫ
Interchangeable heads. Types and basic dimensions
ГОСТ 25604-83*
Список изменяющих документов (в ред. Изменения N 1, утв. в октябре 1985 г., Изменения N 2, утв. Постановлением Госстандарта СССР от 28.12.1991 N 2292) |
ОКП 39 2659
Постановлением Государственного комитета СССР по стандартам от 21 января 1983 г. N 296 срок введения установлен с 01.01.1984.
Взамен ГОСТ 3329-75, в части разд. 1 и ГОСТ 22405-77.
Переиздание (июль 1986 г.) с Изменением N 1, утвержденным в октябре 1985 г. (ИУС 1-86).
1. Настоящий стандарт распространяется на сменные головки к торцовым ключам с присоединительными квадратами по ГОСТ 24372-80, изготовляемые для нужд народного хозяйства и для экспорта.
Стандарт не распространяется на сменные головки для свечей зажигания двигателей.
Стандарт полностью соответствует СТ СЭВ 601-84.
Требования пп. 1 - 5, 7, 9 и 13 настоящего стандарта являются обязательными, другие требования - рекомендуемыми.
(абзац введен Изменением N 2, утв. Постановлением Госстандарта СССР от 28.12.1991 N 2292)
2. Сменные головки должны изготовляться типов:
А - с внутренним шестигранным зевом размерами от 3,2 до 80 мм;
Б - с наружным шестигранным зевом размерами от 5 до 17 мм;
В - с внутренним четырехгранным зевом размерами от 3,15 до 25 мм.
3. Основные размеры сменных головок должны соответствовать: типа А - указанным на черт. 1 и в табл. 1, типа Б - на черт. 2 и в табл. 2, типа В - на черт. 3 и в табл. 3.
2, 3. (Измененная редакция, Изм. N 1).
квадрата
= 6,3; 10; 12,5; 20 мм
= 6,3; 10; 12,5; 20 мм

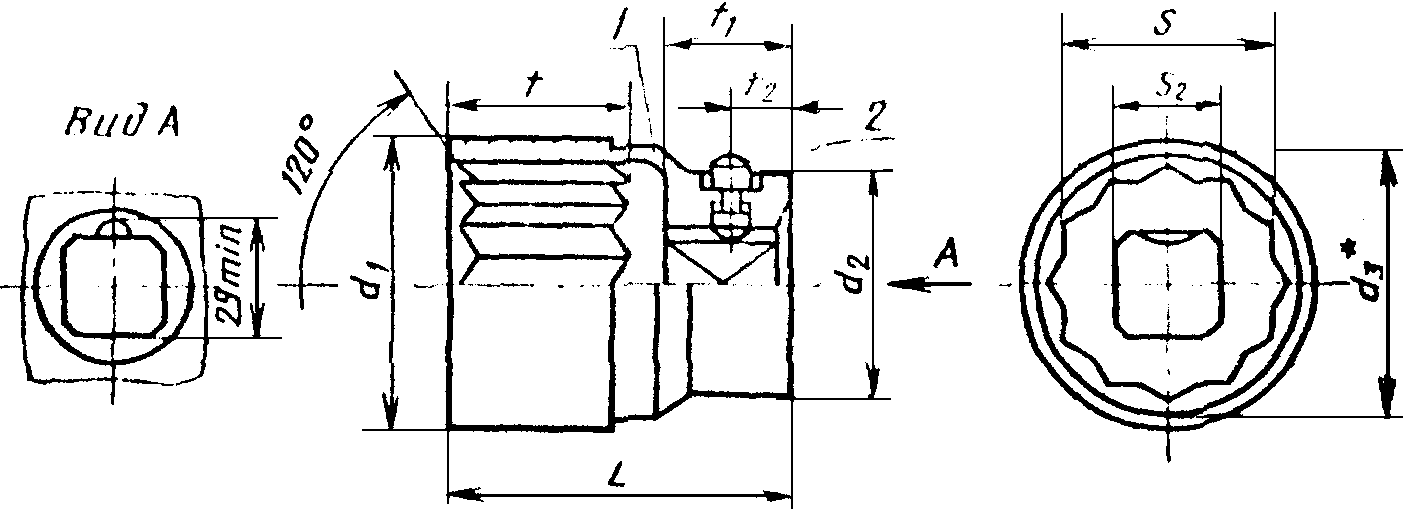

Сменная головка с размером стороны
присоединительного квадрата
= 25 мм
= 25 мм
--------------------------------
<*> Размер для справок.
1 - головка; 2 - толкатель
Черт. 1
мм
─────────┬──────┬─────────┬───────┬─────────┬─────┬────┬─────────┬──┬────┬─────────────
Обозначе-│Приме-│ Размер │Размер │ d │ d , │ d │ l │t │ t │ t
ние │няе- │ зева S │стороны│ 1 │ 2 │ 3 │ (пред. │ │ 1 │ 2
головок │мость │ │присо- │ (пред. │ не │ │ откл. │ │ │
│ ├────┬────┤едини- │ откл. │более│ │ IT16 ├──┴────┼────┬────────
│ │Ряд │Ряд │тель- │ IT15 │ │ │+/- ----)│ не │Но- │ Пред.
│ │ 1 │ 2 │ного │+/- ----)│ │ │ 2 │ менее │мин.│ откл.
│ │ │ │квадра-│ 2 │ │ │ │ │ │
│ │ │ │та S │ │ │ │ │ │ │
│ │ │ │ 2 │ │ │ │ │ │ │
─────────┼──────┼────┼────┼───────┼─────────┼─────┼────┼─────────┼──┬────┼────┼────────
7812-0451│ │ 3,2│ - │ 6,3 │ 6,0 │ 12 │ 3,7│ 25 │3 │ 8 │ 4 │+/- 0,18
─────────┼──────┼────┼────┤ ├─────────┤ ├────┤ ├──┤ │ │
7812-0452│ │ 4,0│ - │ │ 7,0 │ │ 5,0│ │4 │ │ │
─────────┼──────┼────┼────┤ ├─────────┤ ├────┤ │ │ │ │
7812-0453│ │ 5,0│ - │ │ 8,5 │ │ 6,2│ │ │ │ │
─────────┼──────┼────┼────┤ ├─────────┤ ├────┤ ├──┤ │ │
7812-0454│ │ 5,5│ - │ │ 9,0 │ │ 6,8│ │5 │ │ │
─────────┼──────┼────┼────┤ ├─────────┤ ├────┤ │ │ │ │
7812-0455│ │ - │ 6,0│ │ 9,5 │ │ 7,5│ │ │ │ │
─────────┼──────┼────┼────┤ ├─────────┤ ├────┤ │ │ │ │
7812-0456│ │ 7,0│ - │ │ 11,0 │ │ 8,5│ │ │ │ │
─────────┼──────┼────┼────┤ ├─────────┤ ├────┤ ├──┤ │ │
7812-0457│ │ 8,0│ - │ │ 12,0 │ │ 9,6│ │6 │ │ │
─────────┼──────┼────┼────┤ ├─────────┼─────┼────┤ │ │ │ │
7812-0458│ │ - │ 9,0│ │ 13,0 │ 13 │11,0│ │ │ │ │
─────────┼──────┼────┼────┤ ├─────────┼─────┼────┤ ├──┤ │ │
7812-0459│ │10,0│ - │ │ 15,0 │ 15 │12,0│ │8 │ │ │
─────────┼──────┼────┼────┤ ├─────────┼─────┼────┤ │ │ │ │
7812-0461│ │ - │11,0│ │ 16,0 │ 16 │13,5│ │ │ │ │
─────────┼──────┼────┼────┤ ├─────────┼─────┼────┤ │ │ │ │
7812-0462│ │12,0│ - │ │ 18,0 │ 17 │14,5│ │ │ │ │
─────────┼──────┼────┼────┤ ├─────────┼─────┼────┤ │ │ │ │
7812-0463│ │13,0│ - │ │ 20,0 │ 19 │15,7│ │ │ │ │
─────────┼──────┼────┼────┤ │ ├─────┼────┤ ├──┤ │ │
7812-0464│ │14,0│ - │ │ │ 20 │17,0│ │10│ │ │
─────────┼──────┼────┼────┼───────┼─────────┼─────┼────┼─────────┼──┼────┼────┤
7812-0465│ │ 7 │ - │ 10 │ 11,0 │18,5 │ 8,5│ 23 │5 │11,5│5,5 │
─────────┼──────┼────┼────┤ ├─────────┤ ├────┤ ├──┤ │ │
7812-0466│ │ 8 │ - │ │ 12,0 │ │ 9,6│ │6 │ │ │
─────────┼──────┼────┼────┤ ├─────────┼─────┼────┤ │ │ │ │
7812-0467│ │ - │ 9 │ │ 13,0 │ 20 │11,0│ │ │ │ │
─────────┼──────┼────┼────┤ ├─────────┤ ├────┼─────────┼──┤ │ │
7812-0468│ │ 10 │ - │ │ 15,0 │ │12,0│ 25 │8 │ │ │
─────────┼──────┼────┼────┤ ├─────────┤ ├────┤ │ │ │ │
7812-0469│ │ - │ 11 │ │ 16,0 │ │13,5│ │ │ │ │
─────────┼──────┼────┼────┤ ├─────────┤ ├────┤ │ │ │ │
7812-0471│ │ 12 │ - │ │ 17,5 │ │14,5│ │ │ │ │
─────────┼──────┼────┼────┤ ├─────────┤ ├────┼─────────┤ │ │ │
7812-0472│ │ 13 │ - │ │ 18,5 │ │15,7│ 27 │ │ │ │
─────────┼──────┼────┼────┤ ├─────────┤ ├────┤ ├──┤ │ │
7812-0473│ │ 14 │ - │ │ 20,0 │ │17,0│ │10│ │ │
─────────┼──────┼────┼────┤ │ ├─────┼────┤ │ │ │ │
7812-0474│ │ - │ 15 │ │ │ 24 │18,2│ │ │ │ │
─────────┼──────┼────┼────┤ ├─────────┤ ├────┼─────────┼──┤ │ │
7812-0475│ │ - │ 16 │ │ 24,0 │ │19,2│ 29 │12│ │ │
─────────┼──────┼────┼────┤ │ │ ├────┤ │ │ │ │
7812-0476│ │ 17 │ - │ │ │ │20,5│ │ │ │ │
─────────┼──────┼────┼────┤ ├─────────┤ ├────┼─────────┼──┤ │ │
7812-0477│ │ - │ 18 │ │ 26,5 │ │21,6│ 32 │14│ │ │
─────────┼──────┼────┼────┤ │ │ ├────┤ │ │ │ │
7812-0478│ │ 19 │ - │ │ │ │23,8│ │ │ │ │
─────────┼──────┼────┼────┤ ├─────────┤ │ │ ├──┤ │ │
7812-0479│ │ - │ 20 │ │ 28,0 │ │ │ │16│ │ │
─────────┼──────┼────┼────┤ │ │ │ │ │ │ │ │
7812-0481│ │ - │ 21 │ │ │ │ │ │ │ │ │
─────────┼──────┼────┼────┤ ├─────────┤ ├────┤ │ │ │ │
7812-0482│ │ 22 │ - │ │ 30,0 │ │26,2│ │ │ │ │
─────────┼──────┼────┼────┼───────┼─────────┤ ├────┤ ├──┼────┼────┼────────
7812-0483│ │ 10 │ - │ 12,5 │ 16,0 │ │12,0│ │8 │ 16 │ 8 │+/- 0,22
─────────┼──────┼────┼────┤ ├─────────┤ ├────┤ │ │ │ │
7812-0484│ │ - │ 11 │ │ 16,5 │ │13,5│ │ │ │ │
─────────┼──────┼────┼────┤ ├─────────┤ ├────┤ │ │ │ │
7812-0485│ │ 12 │ - │ │ 18,0 │ │14,5│ │ │ │ │
─────────┼──────┼────┼────┤ ├─────────┤ ├────┼─────────┼──┤ │ │
7612-0486│ │ 13 │ - │ │ 19,0 │ │15,7│ 34 │10│ │ │
─────────┼──────┼────┼────┤ ├─────────┤ ├────┤ │ │ │ │
7812-0487│ │ 14 │ - │ │ 20,5 │ │17,0│ │ │ │ │
─────────┼──────┼────┼────┤ ├─────────┤ ├────┤ │ │ │ │
7812-0488│ │ - │ 15 │ │ 22,0 │ │18,2│ │ │ │ │
─────────┼──────┼────┼────┤ ├─────────┼─────┼────┼─────────┼──┤ │ │
7812-0489│ │ - │ 16 │ │ 23,0 │ 26 │19,2│ 36 │12│ │ │
─────────┼──────┼────┼────┤ ├─────────┤ ├────┤ │ │ │ │
7812-0491│ │ 17 │ - │ │ 24,0 │ │20,5│ │ │ │ │
─────────┼──────┼────┼────┤ ├─────────┤ ├────┼─────────┼──┤ │ │
7812-0492│ │ - │ 18 │ │ 26,0 │ │21,6│ 38 │14│ │ │
─────────┼──────┼────┼────┤ │ │ ├────┤ │ │ │ │
7812-0493│ │ 19 │ - │ │ │ │22,8│ │ │ │ │
─────────┼──────┼────┼────┤ ├─────────┼─────┼────┤ │ │ │ │
7812-0494│ │ - │ 20 │ │ 28,0 │ 28 │23,8│ │ │ │ │
─────────┼──────┼────┼────┤ ├─────────┤ ├────┼─────────┼──┤ │ │
7812-0495│ │ - │ 21 │ │ 30,0 │ │25,2│ 40 │16│ │ │
─────────┼──────┼────┼────┤ │ │ ├────┤ │ │ │ │
7812-0496│ │ 22 │ - │ │ │ │26,2│ │ │ │ │
─────────┼──────┼────┼────┤ ├─────────┼─────┼────┼─────────┼──┤ │ │
7812-0497│ │ - │ 23 │ │ 32,0 │ 30 │27,4│ 42 │18│ │ │
─────────┼──────┼────┼────┤ │ │ ├────┤ │ │ │ │
7812-0498│ │ 24 │ - │ │ │ │28,6│ │ │ │ │
─────────┼──────┼────┼────┤ ├─────────┤ ├────┼─────────┼──┤ │ │
7812-0499│ │ - │ 25 │ │ 34,0 │ │29,8│ 45 │20│ │ │
─────────┼──────┼────┼────┤ ├─────────┤ ├────┤ │ │ │ │
7812-0501│ │ - │ 26 │ │ 35 │ │31,0│ │ │ │ │
─────────┼──────┼────┼────┤ ├─────────┤ ├────┤ │ │ │ │
7812-0502│ │ 27 │ - │ │ 36 │ │32,2│ │ │ │ │
─────────┼──────┼────┼────┤ ├─────────┤ ├────┤ │ │ │ │
7812-0503│ │ - │ 28 │ │ 37 │ │33,4│ │ │ │ │
─────────┼──────┼────┼────┤ ├─────────┤ ├────┼─────────┼──┤ │ │
7812-0504│ │ 30 │ - │ │ 40 │ │35,6│ 48 │22│ │ │
─────────┼──────┼────┼────┤ ├─────────┤ ├────┼─────────┼──┤ │ │
7812-0505│ │ 32 │ - │ │ 43 │ │38,5│ 50 │24│ │ │
─────────┼──────┼────┼────┼───────┼─────────┼─────┼────┤ ├──┼────┼────┼────────
7812-0506│ │ 22 │ - │ 20 │ 32 │ 34 │26,2│ │16│ 24 │ 10 │+/- 0,27
─────────┼──────┼────┼────┤ ├─────────┼─────┼────┼─────────┼──┤ │ │
7812-0507│ │ - │ 23 │ │ 34 │ 36 │27,4│ 52 │18│ │ │
─────────┼──────┼────┼────┤ ├─────────┤ ├────┤ │ │ │ │
7812-0508│ │ 24 │ - │ │ 35,5 │ │28,6│ │ │ │ │
─────────┼──────┼────┼────┤ ├─────────┤ ├────┼─────────┼──┤ │ │
7812-0509│ │ - │ 25 │ │ 38 │ │29,8│ 55 │20│ │ │
─────────┼──────┼────┼────┤ │ │ ├────┤ │ │ │ │
7812-0511│ │ - │ 26 │ │ │ │31,0│ │ │ │ │
─────────┼──────┼────┼────┤ ├─────────┤ ├────┤ │ │ │ │
7812-0512│ │ 27 │ - │ │ 39,5 │ │32,2│ │ │ │ │
─────────┼──────┼────┼────┤ │ │ ├────┼─────────┼──┤ │ │
7812-0513│ │ - │ 28 │ │ │ │33,4│ 58 │22│ │ │
─────────┼──────┼────┼────┤ ├─────────┤ ├────┤ │ │ │ │
7812-0514│ │ 30 │ - │ │ 43 │ │35,6│ │ │ │ │
─────────┼──────┼────┼────┤ ├─────────┤ ├────┼─────────┼──┤ │ │
7812-0515│ │ 32 │ - │ │ 45,5 │ │38,5│ 60 │24│ │ │
─────────┼──────┼────┼────┤ ├─────────┤ ├────┼─────────┼──┤ │ │
7812-0516│ │ 36 │ - │ │ 50,5 │ │43,0│ 65 │27│ │ │
─────────┼──────┼────┼────┤ ├─────────┼─────┼────┼─────────┼──┤ │ │
7812-0517│ │ 41 │ - │ │ 57 │ 38 │49,2│ 70 │30│ │ │
─────────┼──────┼────┼────┤ ├─────────┼─────┼────┼─────────┼──┤ │ │
7812-0518│ │ 46 │ - │ │ 63 │ 40 │55 │ 72 │32│ │ │
─────────┼──────┼────┼────┤ ├─────────┤ ├────┼─────────┼──┤ │ │
7812-0519│ │ 50 │ - │ │ 68 │ │59,8│ 75 │34│ │ │
─────────┼──────┼────┼────┤ ├─────────┤ ├────┼─────────┼──┤ │ │
7812-0521│ │ 55 │ - │ │ 74 │ │65,5│ 80 │38│ │ │
─────────┼──────┼────┼────┼───────┼─────────┼─────┼────┼─────────┼──┼────┼────┤
7812-0522│ │ 32 │ - │ 25 │ 46 │ 48 │38,5│ 75 │24│ 29 │ 15 │
─────────┼──────┼────┼────┤ ├─────────┤ ├────┤ ├──┤ │ │
7812-0523│ │ 36 │ - │ │ 53 │ │43 │ │27│ │ │
─────────┼──────┼────┼────┤ ├─────────┤ ├────┤ ├──┤ │ │
7812-0524│ │ 41 │ - │ │ 57 │ │49,2│ │30│ │ │
─────────┼──────┼────┼────┤ ├─────────┤ ├────┤ ├──┤ │ │
7812-0525│ │ 46 │ - │ │ 66 │ │55 │ │32│ │ │
─────────┼──────┼────┼────┤ ├─────────┼─────┼────┼─────────┼──┤ │ │
7812-0526│ │ 50 │ - │ │ 71 │ 50 │59,8│ 80 │34│ │ │
─────────┼──────┼────┼────┤ ├─────────┤ ├────┼─────────┼──┤ │ │
7812-0527│ │ 55 │ - │ │ 77 │ │65,5│ 85 │38│ │ │
─────────┼──────┼────┼────┤ ├─────────┼─────┼────┤ ├──┤ │ │
7812-0528│ │ 60 │ - │ │ 83 │ 52 │71,5│ │42│ │ │
─────────┼──────┼────┼────┤ ├─────────┤ ├────┼─────────┼──┤ │ │
7812-0529│ │ 65 │ - │ │ 86 │ │77,5│ 90 │45│ │ │
─────────┼──────┼────┼────┤ ├─────────┤ ├────┤ │ │ │ │
7812-0531│ │ 70 │ - │ │ 92 │ │83,0│ │ │ │ │
─────────┼──────┼────┼────┤ ├─────────┤ ├────┼─────────┼──┤ │ │
7812-0532│ │ 75 │ - │ │ 98 │ │89 │ 95 │50│ │ │
─────────┼──────┼────┼────┤ ├─────────┤ ├────┤ │ │ │ │
7812-0533│ │ - │ 80 │ │ 104 │ │95 │ │ │ │ │
Примечания. 1. Сменные головки с размером зева по ряду 2 применять не рекомендуется.
2. Допускается для размеров стороны присоединительных квадратов
= 10 мм и
= 12,5 мм увеличить размер
на 1 мм.
= 10 мм и = 12,5 мм увеличить размер на 1 мм.
--------------------------------
<*> Размер для справок
мм
───────────┬─────────────┬────────────┬─────────┬────────┬────────
Обозначение│Применяемость│ S │ S │ l │ e
головок │ ├──────┬─────┤ 2 ├────────┴────────
│ │Номин.│Пред.│ │ не менее
│ │ │откл.│ │
───────────┼─────────────┼──────┼─────┼─────────┼────────┬────────
7812-2555 │ │ 5 │ h10 │ 6,3 │ 6 │ 5,60
───────────┼─────────────┤ │ ├─────────┤ │
7812-0541 │ │ │ │ 12,5 │ │
───────────┼─────────────┼──────┤ ├─────────┤ ├────────
7812-2556 │ │ 6 │ │ 6,3 │ │ 6,73
───────────┼─────────────┤ │ ├─────────┤ │
7812-0542 │ │ │ │ 12,5 │ │
───────────┼─────────────┼──────┤ ├─────────┼────────┼────────
7812-2557 │ │ 8 │ │ 6,3 │ 9 │ 8,98
───────────┼─────────────┤ │ ├─────────┤ │
7812-0543 │ │ │ │ 12,5 │ │
───────────┼─────────────┼──────┼─────┤ │ ├────────
7812-0544 │ │ 10 │ h11 │ │ │ 11,24
───────────┼─────────────┼──────┤ │ ├────────┼────────
7812-0545 │ │ (12) │ │ │ 12 │ 13,44
───────────┼─────────────┼──────┤ │ ├────────┼────────
7812-0546 │ │ (14) │ │ │ 16 │ 15,70
───────────┼─────────────┼──────┤ │ │ ├────────
7812-0547 │ │ (17) │ │ │ │ 19,09
Примечание. Размеры, указанные в скобках, применять не рекомендуется.
--------------------------------
<*> Размер для справок
ИС МЕГАНОРМ: примечание. Взамен ГОСТ 1477-84 Постановлением Госстандарта России от 02.06.1994 N 160 с 1 января 1995 года введен в действие ГОСТ 1477-93. |
1 - головка; 2 - винт по ГОСТ 1477-84
Примечание к черт. 1 - 3. В сменных головках между отверстиями зева и присоединительного квадрата не должно быть перемычки.
Размеры в мм
─────────┬─────┬─────┬──────┬─────────┬───┬─────────┬──┬────┬─────────────┬───────────────────
Обозна- │При- │Раз- │ a │ d │d ,│ l │t │ t │ t │ Винт
чение │ме- │мер │(пред.│ 1 │ 2 │ (пред. │ │ 1 │ 2 │ по ГОСТ 1477-84
головок │няе- │сто- │откл. │ (пред. │не │ откл. │ │ │ │ Кол. 1
│мость│роны │ D11) │ откл. │бо-│ IT16 │ │ │ │
│ │при- │ │ IT15 │лее│+/- ----)│ │ │ │
│ │сое- │ │+/- ----)│ │ 2 │ │ │ │
│ │дини-│ │ 2 │ │ ├──┴────┼────┬────────┤
│ │тель-│ │ │ │ │ не │Но- │ Пред. │
│ │ного │ │ │ │ │ менее │мин.│ откл. │
│ │квад-│ │ │ │ │ │ │ │
│ │рата │ │ │ │ │ │ │ │
│ │S │ │ │ │ │ │ │ │
│ │ 2 │ │ │ │ │ │ │ │
─────────┼─────┼─────┼──────┼─────────┼───┼─────────┼──┬────┼────┼────────┼───────────────────
6910-0261│ │ 6,3 │ 3,15 │ 7,5 │12 │ 25 │6 │ 8 │ 4 │+/- 0,18│В.М3-6gx4.14 H.05
─────────┼─────┤ ├──────┼─────────┤ │ │ │ │ │ │
6910-0262│ │ │ 3,55 │ 8 │ │ │ │ │ │ │
─────────┼─────┤ ├──────┼─────────┤ │ │ │ │ │ │
6910-0263│ │ │ 4 │ 8,5 │ │ │ │ │ │ │
─────────┼─────┤ ├──────┼─────────┤ │ │ │ │ │ │
6910-0264│ │ │ 4,5 │ 9 │ │ │ │ │ │ │
─────────┼─────┤ ├──────┼─────────┤ │ ├──┤ │ │ ├───────────────────
6910-0265│ │ │ 5 │ 9,5 │ │ │8 │ │ │ │В.М4-6gx4.14 H.05
─────────┼─────┤ ├──────┼─────────┤ │ │ │ │ │ │
6910-0266│ │ │ 5,6 │ 12,0 │ │ │ │ │ │ │
─────────┼─────┤ ├──────┼─────────┤ │ ├──┤ │ │ │
6910-0267│ │ │ 6,3 │ 13,5 │ │ │10│ │ │ │
─────────┼─────┤ ├──────┼─────────┤ │ │ │ │ │ │
6910-0268│ │ │ 7,1 │ 14,5 │ │ │ │ │ │ │
─────────┼─────┤ ├──────┼─────────┤ │ │ │ │ │ ├───────────────────
6910-0269│ │ │ 8 │ 15,5 │ │ │ │ │ │ │В.М5-6gx5.14 H.05
─────────┼─────┤ ├──────┼─────────┤ │ ├──┤ │ │ │
6910-0271│ │ │ 9 │ 16,5 │ │ │12│ │ │ │
─────────┼─────┤ ├──────┼─────────┤ │ │ │ │ │ ├───────────────────
6910-0272│ │ │ 10 │ 18,5 │ │ │ │ │ │ │В.М6-6gx6.14 H.05
─────────┼─────┼─────┼──────┼─────────┼───┼─────────┼──┼────┼────┤ ├───────────────────
6910-0273│ │ 10 │ 8 │ 15,5 │20 │ 28 │10│11,5│5,5 │ │В.М5-6gx5.14 H.05
─────────┼─────┤ ├──────┼─────────┤ │ ├──┤ │ │ ├───────────────────
6910-0274│ │ │ 9 │ 16,5 │ │ │13│ │ │ │В.М6-6gx6.14 H.05
─────────┼─────┤ ├──────┼─────────┤ │ │ │ │ │ │
6910-0275│ │ │ 10 │ 18,5 │ │ │ │ │ │ │
─────────┼─────┤ ├──────┼─────────┤ ├─────────┤ │ │ │ │
6910-0276│ │ │ 11,2 │ 20 │ │ 32 │ │ │ │ │
─────────┼─────┤ ├──────┼─────────┤ │ ├──┤ │ │ ├───────────────────
6910-0277│ │ │ 12,5 │ 22,5 │ │ │16│ │ │ │В.М8-6gx8.14 H.05
─────────┼─────┤ ├──────┼─────────┤ ├─────────┼──┤ │ │ │
6910-0278│ │ │ 14 │ 25 │ │ 34 │18│ │ │ │
─────────┼─────┤ ├──────┼─────────┤ │ │ │ │ │ │
6910-0279│ │ │ 16 │ 27 │ │ │ │ │ │ │
─────────┼─────┼─────┼──────┼─────────┼───┼─────────┼──┼────┼────┼────────┼───────────────────
6910-0281│ │12,5 │ 10 │ 18 │26 │ 35 │13│ 16 │ 8 │+/- 0,22│В.М6-6gx6.14 H.05
─────────┼─────┤ ├──────┼─────────┤ │ │ │ │ │ │
6910-0282│ │ │ 11,2 │ 20 │ │ │ │ │ │ │
─────────┼─────┤ ├──────┼─────────┤ │ ├──┤ │ │ ├───────────────────
6910-0283│ │ │ 12,5 │ 22 │ │ │16│ │ │ │В.М8-6gx8.14 H.05
─────────┼─────┤ ├──────┼─────────┼───┼─────────┼──┤ │ │ │
6910-0284│ │ │ 14 │ 25 │28 │ 40 │18│ │ │ │
─────────┼─────┤ ├──────┼─────────┤ │ │ │ │ │ │
6910-0285│ │ │ 16 │ 27 │ │ │ │ │ │ │
─────────┼─────┤ ├──────┼─────────┼───┼─────────┼──┤ │ │ ├───────────────────
6910-0286│ │ │ 18 │ 31 │30 │ 45 │22│ │ │ │В.М10-6gx10.14 H.05
─────────┼─────┤ ├──────┼─────────┤ │ │ │ │ │ │
6910-0287│ │ │ 20 │ 34 │ │ │ │ │ │ │
─────────┼─────┼─────┼──────┼─────────┼───┼─────────┼──┼────┼────┼────────┤
6910-0366│ │ 20 │ 22,4 │ 38 │38 │ 60 │26│ 24 │10,2│+/- 0,27│
─────────┼─────┼─────┼──────┼─────────┼───┼─────────┼──┼────┼────┼────────┤
6910-0367│ │ 25 │ 25 │ 43 │43 │ 65 │28│ 29 │ 15 │+/- 0,27│
Пример условного обозначения сменной головки типа В с размером стороны присоединительного квадрата
= 12,5 мм, с размером a = 16 мм, с шероховатостью поверхности исполнения 1, с покрытием Х9:
= 12,5 мм, с размером a = 16 мм, с шероховатостью поверхности исполнения 1, с покрытием Х9:Головка 6910-0285 1 Х9 ГОСТ 25604-83
4. Сменные головки типа А должны изготовляться нормальной и повышенной степеней точности по ГОСТ 2838-80.
Допускается по заказу потребителя изготовлять головки со сдвоенным шестигранником с размерами под ключ свыше 12 мм.
6. По заказу потребителя головки с присоединительными квадратами с размером стороны 6,3 и 10 мм допускается изготовлять без конструктивных элементов для фиксации.
ИС МЕГАНОРМ: примечание. Взамен ГОСТ 16093-81 Приказом Ростехрегулирования от 02.03.2005 N 39-ст с 1 июля 2005 года введен в действие ГОСТ 16093-2004. |
8. Сменные головки, предназначенные для комплектации наборов, допускается изготовлять с другими размерами зевов, указанными в табл. 1, при условии обеспечения прочности по ГОСТ 25605-83.
9. Технические условия - по ГОСТ 25605-83.
10. Конструктивные элементы для фиксации головок на приводных частях торцовых ключей указаны в рекомендуемом Приложении 1.
11. Конструкция и размеры толкателя указаны в рекомендуемом Приложении 2.
12. Расположение и размеры накатки на головках указаны в рекомендуемом Приложении 3.
13. Размеры сменных головок с внутренним шестигранным зевом к ручным торцовым ключам по настоящему стандарту (ИСО 2725-87) указаны в Приложении 4.
(п. 13 введен Изменением N 2, утв. Постановлением Госстандарта СССР от 28.12.1991 N 2292)
Рекомендуемое
ЭЛЕМЕНТОВ ДЛЯ ФИКСАЦИИ ГОЛОВОК
НА ПРИВОДНЫХ ЧАСТЯХ ТОРЦОВЫХ КЛЮЧЕЙ
Исполнение 1
Исполнение 2
Исполнение 3
Исполнение 4
мм
──────────────────┬──────────┬─────────┬──────┬──────┬──────┬─────
Размер стороны │ Для │ d │ d │ d │ b │ b
присоединительного│ размеров │ (пред. │ 1 │ 2 │ │ 1
квадрата │ зева │ откл. │ │ │ │
│ │+/- 0,5) │ │ │ │
──────────────────┼──────────┼─────────┼──────┼──────┼──────┼─────
6,3 │ 3,2 - 14 │ 3 │ 2,8 │ - │ - │ -
──────────────────┼──────────┼─────────┼──────┼──────┼──────┼─────
10 │ 7 - 22 │ 5 │ 4,6 │ 13 │ 4,6 │ -
──────────────────┼──────────┼─────────┼──────┼──────┼──────┼─────
12,5 │ 10 - 32 │ 6 │ 5,6 │ 16 │ 5,6 │ 16
──────────────────┼──────────┼─────────┼──────┼──────┼──────┼─────
20 │ 22 - 55 │ 7 │ 6 │ 24 │ 6 │ 24
──────────────────┼──────────┼─────────┼──────┼──────┼──────┼─────
25 │ 32 - 80 │ - │ - │ - │ - │ -
Предельные отклонения размеров b и
должны соответствовать предельным отклонениям присоединительного квадрата отверстия, остальных неуказанных размеров: отверстий - по H14, валов - h14.
должны соответствовать предельным отклонениям присоединительного квадрата отверстия, остальных неуказанных размеров: отверстий - по H14, валов - h14.(Измененная редакция, Изм. N 1)
Рекомендуемое
--------------------------------
<*> Размер для справок.
────────────────────────────┬─────────────────┬───────────────────
Размер стороны │ Размер зева S │ l
присоединительного квадрата │ │(пред. откл по h14)
────────────────────────────┼─────────────────┼───────────────────
25 │32; 36; 41; 46 │ 16
├─────────────────┼───────────────────
│50; 55 │ 17
├─────────────────┼───────────────────
│60; 70; 75; 80 │ 18
Рекомендуемое
────────────────────────────────────────────┬─────────────────────
Размер стороны присоединительного квадрата │ b
────────────────────────────────────────────┼─────────────────────
6,3 │ 3,0 - 3,5
────────────────────────────────────────────┼─────────────────────
10 │ 3,0 - 4,0
────────────────────────────────────────────┼─────────────────────
12,5 │ 4,0 - 5,0
────────────────────────────────────────────┼─────────────────────
20; 25 │ 5,0 - 6,0
Примечание. Остальные размеры накатки - по ГОСТ 21474-75.
Обязательное
С ВНУТРЕННИМ ШЕСТИГРАННЫМ ЗЕВОМ
К РУЧНЫМ ТОРЦОВЫМ КЛЮЧАМ ПО НАСТОЯЩЕМУ СТАНДАРТУ
(ИСО 2725-87)
(Приложение 4 введено Изменением N 2, утв. Постановлением
Госстандарта СССР от 28.12.1991 N 2292)
мм
───────┬─────────────────────────────────────────────────────────────────────────────────────────────
Размеры│ Присоединительные квадраты
зевов ├───────────────────┬───────────────────┬───────────────────┬───────────────────┬─────────────
│ 6,3 │ 10 │ 12,5 │ 20 │ 25
├────┬──┬───────────┼────┬──┬───────────┼────┬──┬───────────┼────┬──┬───────────┼────┬──┬─────
│ d │d │ l │ d │d │ l │ d │d │ l │ d │d │ l │ d │d │ l
│ 1 │ 2│ │ 1 │ 2│ │ 1 │ 2│ │ 1 │ 2│ │ 1 │ 2│
───┬───┼────┴──┼─────┬─────┼────┴──┼─────┬─────┼────┴──┼─────┬─────┼────┴──┼─────┬─────┼────┴──┼─────
S │t, │ не │нор- │удли-│ не │нор- │удли-│ не │нор- │удли-│ не │нор- │удли-│ не │нор-
│не │ более │маль-│нен- │ более │маль-│нен- │ более │маль-│нен- │ более │маль-│нен- │ более │маль-
│ме-│ │ные, │ные, │ │ные, │ные, │ │ные, │ные, │ │ные, │ные, │ │ные,
│нее│ │не │не │ │не │не │ │не │не │ │не │не │ │не
│ │ │более│менее│ │более│менее│ │более│менее│ │более│менее│ │более
───┼───┼────┬──┼─────┼─────┼────┬──┼─────┼─────┼────┬──┼─────┼─────┼────┬──┼─────┼─────┼────┬──┼─────
3,2│1,6│5,9 │12│ 25 │ 46 │ │ │ │ │ │ │ │ │ │ │ │ │ │ │
───┼───┼────┤ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │
4 │ 2 │6,9 │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │
───┼───┼────┤ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │
5 │2,5│8,2 │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │
───┼───┼────┤ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │
5,5│ 3 │8,8 │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │
───┼───┼────┤ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │
6 │3,5│9,4 │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │
───┼───┼────┤ │ │ ├────┼──┼─────┼─────┤ │ │ │ │ │ │ │ │ │ │
7 │ 4 │11,0│ │ │ │11,0│20│ 32 │ 45 │ │ │ │ │ │ │ │ │ │ │
───┼───┼────┤ │ │ ├────┤ │ │ │ │ │ │ │ │ │ │ │ │ │
8 │ 5 │12,2│ │ │ │12,2│ │ │ │ │ │ │ │ │ │ │ │ │ │
───┼───┼────┼──┤ │ ├────┤ │ │ │ │ │ │ │ │ │ │ │ │ │
9 │ 6 │13,5│14│ │ │13,5│ │ │ │ │ │ │ │ │ │ │ │ │ │
───┼───┼────┼──┤ │ ├────┤ │ │ ├────┼──┼─────┼─────┤ │ │ │ │ │ │
10 │ 6 │14,7│15│ │ │14,7│ │ │ │15,5│24│ 40 │ 75 │ │ │ │ │ │ │
───┼───┼────┼──┤ │ ├────┤ │ │ ├────┤ │ │ │ │ │ │ │ │ │
11 │ 7 │16,0│16│ │ │16,0│ │ │ │16,7│ │ │ │ │ │ │ │ │ │
───┼───┼────┼──┤ │ ├────┤ │ │ ├────┤ │ │ │ │ │ │ │ │ │
12 │ 8 │17,2│17│ │ │17,2│ │ │ │18,0│ │ │ │ │ │ │ │ │ │
───┤ ├────┼──┤ │ ├────┤ │ │ ├────┤ │ │ │ │ │ │ │ │ │
13 │ │18,5│19│ │ │18,5│ │ │ │19,2│ │ │ │ │ │ │ │ │ │
───┼───┼────┼──┤ │ ├────┼──┤ │ ├────┤ │ │ │ │ │ │ │ │ │
14 │10 │19,7│20│ │ │19,7│24│ │ │20,5│ │ │ │ │ │ │ │ │ │
───┤ ├────┼──┼─────┼─────┼────┤ │ │ ├────┤ │ │ │ │ │ │ │ │ │
15 │ │ │ │ │ │21,0│ │ │ │21,7│ │ │ │ │ │ │ │ │ │
───┤ │ │ │ │ ├────┤ ├─────┼─────┼────┼──┼─────┤ │ │ │ │ │ │ │
16 │ │ │ │ │ │22,2│ │ 35 │ 60 │23,0│25│ │ │ │ │ │ │ │ │
───┤ │ │ │ │ ├────┤ │ │ ├────┤ │ │ │ │ │ │ │ │ │
17 │ │ │ │ │ │23,5│ │ │ │24,2│ │ │ │ │ │ │ │ │ │
───┼───┤ │ │ │ ├────┤ │ │ ├────┼──┼─────┤ │ │ │ │ │ │ │
18 │12 │ │ │ │ │24,7│ │ │ │25,5│27│ 42 │ │ │ │ │ │ │ │
───┤ │ │ │ │ ├────┤ │ │ ├────┤ │ │ │ │ │ │ │ │ │
19 │ │ │ │ │ │26,0│ │ │ │26,7│ │ │ │ │ │ │ │ │ │
───┼───┼────┼──┼─────┼─────┼────┤ ├─────┤ ├────┼──┼─────┤ ├────┼──┼─────┼─────┼────┼──┤
21 │14 │ │ │ │ │28,5│ │ 38 │ │29,2│30│ 44 │ │32,1│40│ 55 │ 85 │ │ │
───┤ │ │ │ │ ├────┤ │ │ ├────┤ │ │ ├────┤ │ │ │ │ │
22 │ │ │ │ │ │29,7│ │ │ │30,5│ │ │ │33,3│ │ │ │ │ │
───┼───┼────┼──┼─────┼─────┼────┼──┼─────┼─────┼────┼──┼─────┤ ├────┤ │ │ │ │ │
24 │16 │ │ │ │ │ │ │ │ │33,0│31│ 46 │ │35,8│ │ │ │ │ │
───┼───┤ │ │ │ │ │ │ │ ├────┼──┼─────┤ ├────┤ ├─────┤ │ │ │
27 │18 │ │ │ │ │ │ │ │ │36,7│34│ 48 │ │39,6│ │ 60 │ │ │ │
───┼───┤ │ │ │ │ │ │ │ ├────┼──┼─────┤ ├────┼──┤ │ │ │ │
30 │20 │ │ │ │ │ │ │ │ │40,5│38│ 50 │ │43,3│43│ │ │ │ │
───┼───┤ │ │ │ │ │ │ │ ├────┼──┤ │ ├────┤ │ │ │ │ │
32 │22 │ │ │ │ │ │ │ │ │43,0│41│ │ │45,8│ │ │ │ │ │
───┼───┼────┼──┼─────┼─────┼────┼──┼─────┼─────┼────┼──┼─────┼─────┼────┼──┼─────┤ │ │ │
34 │24 │ │ │ │ │ │ │ │ │ │ │ │ │48,3│45│ 65 │ │ │ │
───┤ │ │ │ │ │ │ │ │ │ │ │ │ ├────┤ │ │ │ │ │
36 │ │ │ │ │ │ │ │ │ │ │ │ │ │50,8│ │ │ │ │ │
───┼───┤ │ │ │ │ │ │ │ │ │ │ │ ├────┼──┼─────┤ │ │ │
41 │27 │ │ │ │ │ │ │ │ │ │ │ │ │57,1│48│ 70 │ │ │ │
───┼───┤ │ │ │ │ │ │ │ │ │ │ │ ├────┼──┼─────┼─────┼────┼──┼─────
46 │30 │ │ │ │ │ │ │ │ │ │ │ │ │63,3│50│ 75 │ 100 │66,4│55│ 80
───┼───┤ │ │ │ │ │ │ │ │ │ │ │ ├────┤ ├─────┤ ├────┤ ├─────
50 │33 │ │ │ │ │ │ │ │ │ │ │ │ │68,3│ │ 80 │ │71,4│ │ 85
───┼───┤ │ │ │ │ │ │ │ │ │ │ │ ├────┼──┼─────┤ ├────┼──┼─────
55 │36 │ │ │ │ │ │ │ │ │ │ │ │ │74,6│57│ 85 │ │77,6│57│ 90
───┼───┼────┼──┼─────┼─────┼────┼──┼─────┼─────┼────┼──┼─────┼─────┼────┼──┼─────┼─────┼────┼──┼─────
60 │39 │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │83,9│61│ 95
Справочное
СООТВЕТСТВИЕ НАСТОЯЩЕГО СТАНДАРТА СТАНДАРТУ ИСО 2725-87
(Приложение 5 введено Изменением N 2, утв. Постановлением
Госстандарта СССР от 28.12.1991 N 2292)
Размеры сменных головок, установленные в Приложении 4 настоящего стандарта, соответствуют размерам сменных головок для ручного инструмента, приведенных в ИСО 2725-87.
В настоящем стандарте дополнительно по отношению к стандарту ИСО регламентированы размеры сменных головок для ручного инструмента с наружным шестигранным и внутренним четырехгранным зевом, а также конструктивные исполнения сменных головок.
