Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".

1. Разработан Открытым акционерным обществом "Центр методологии нормирования и стандартизации в строительстве" (ОАО "ЦНС") и Открытым акционерным обществом ордена Трудового Красного Знамени Всесоюзным научно-исследовательским проектно-конструкторским институтом Тяжпромэлектропроект им. Ф.Б. Якубовского (ОАО ВНИПИ Тяжпромэлектропроект).

2. Внесен Техническим комитетом по стандартизации ТК 465 "Строительство".

3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол от 14 ноября 2014 г. N 72-П).

За принятие проголосовали:

4. Приказом Федерального агентства по техническому регулированию и метрологии от 26 ноября 2014 г. N 1840-ст межгосударственный стандарт ГОСТ 21.002-2014 введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2015 г.

5. Взамен ГОСТ 21.614-88.

Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.

Настоящий стандарт устанавливает условные графические изображения электропроводок, прокладок шин, кабельных линий (далее - проводку) и электрического оборудования на планах прокладки электрических сетей и (или) расположения электрооборудования зданий и сооружений различного назначения.

В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:

ГОСТ 2.302-68 Единая система конструкторской документации. Масштабы

ГОСТ 2.303-68 Единая система конструкторской документации. Линии

Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

В настоящем стандарте приведены следующие термины с соответствующими определениями:

3.1. Электрическое оборудование (электрооборудование): оборудование, предназначенное для производства, передачи и изменения характеристик электрической энергии, а также для ее преобразования в другой вид энергии.

Примечание. К электрическому оборудованию относят электродвигатели, трансформаторы, коммутационную аппаратуру, аппаратуру управления, защитные устройства, измерительные приборы, кабельные изделия, бытовые электрические приборы и другие электротехнические изделия.

3.2. Электротехническое устройство: совокупность взаимосвязанных электротехнических изделий, находящихся в конструктивном и (или) функциональном единстве, предназначаемая для выполнения определенной функции по производству, преобразованию, передаче, распределению или потреблению электрической энергии.

3.3. Электропроводка: совокупность одного или более изолированных проводов, кабелей или шин и частей для их прокладки, крепления и, при необходимости, механической защиты.

4.1. Условные графические изображения электрического оборудования и проводок на планах, приведенные в таблицах 1, 2, 4, 5, 6, 7, 8, должны выполняться сплошной толстой линией по ГОСТ 2.303.

4.2. Размеры изображений приведены для чертежей, выполненных в масштабе 1:100.

4.3. При выполнении изображений в других масштабах, принимаемых по ГОСТ 2.302, размеры изображений следует изменять пропорционально масштабу чертежа, при этом размер (диаметр или сторона) условного изображения электрооборудования должен быть не менее 1,5 мм.

4.4. Размеры изображения шкафов, щитов, пультов, ящиков, электротехнических устройств и электрооборудования открытых распределительных устройств следует принимать по их фактическим размерам в масштабе чертежа.

Размеры изображения шкафов, щитов, ящиков и т.п. допускается увеличивать для возможного изображения всех труб с проводкой, подходящих к ним.

4.5. Приведенные в настоящем стандарте изображения проводок и электрооборудования могут быть заменены общими изображениями. В этом случае на полке линии-выноски, либо в разрыве линии, либо в контурах условного графического изображения приводят позиции по спецификации или буквенно-цифровые обозначения.

4.6. Размеры изображений элементов проводок и электрооборудования, не приведенные в таблицах 1 - 8, следует принимать согласно графе "Изображение" указанных таблиц, где эти изображения приведены, с учетом масштаба согласно 4.2.

4.7. Допускается применять дополнительные условные изображения, не предусмотренные в настоящем стандарте, поясняя их на чертеже или в общих данных по рабочим чертежам.

Условные графические изображения электрооборудования открытых распределительных устройств приведены в таблице 1.

6.1. Условные графические изображения электротехнических устройств и электроприемников приведены в таблице 2.

6.2. Контуры устройств следует принимать по их фактическим размерам в масштабе чертежа по ГОСТ 2.302 с учетом их сложности и насыщенности информацией.

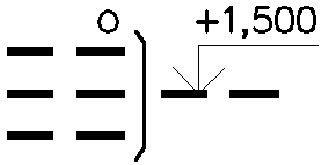

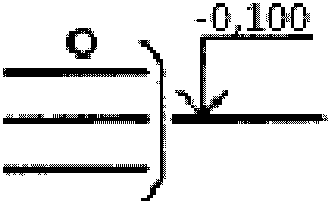

Условные графические изображения линий проводок и токопроводов приведены в таблице 3.

Условные графические изображения коробок, щитков, ящика с аппаратурой, ящика управления, шкафов, щитов, пультов, понижающего трансформатора малой мощности приведены в таблице 4.

Условные графические изображения выключателей, переключателей и штепсельных розеток приведены в таблице 5.

10.1. Условные графические изображения светильников и прожекторов при раздельном изображении на плане оборудования и электрических сетей приведены в таблице 6.

10.2. Условные графические изображения светильников и прожекторов при совмещенном изображении на плане оборудования и электрических сетей приведены в таблице 7.

Условные графические изображения аппаратов контроля и управления приведены в таблице 8.
