1 РАЗРАБОТАН Федеральным государственным унитарным предприятием "Уральский научно-исследовательский институт метрологии" (ФГУП "УНИИМ")

2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии, Техническим комитетом по стандартизации ТК 426

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации по переписке (протокол N 61-П от 5 ноября 2013 г.)

За принятие проголосовали:

4 Приказом Федерального агентства по техническому регулированию и метрологии от 22 ноября 2013 г. N 1949-с межгосударственный стандарт ГОСТ 8.630-2013 введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2015 г.

4 ВЗАМЕН ГОСТ 8.480-82

Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет

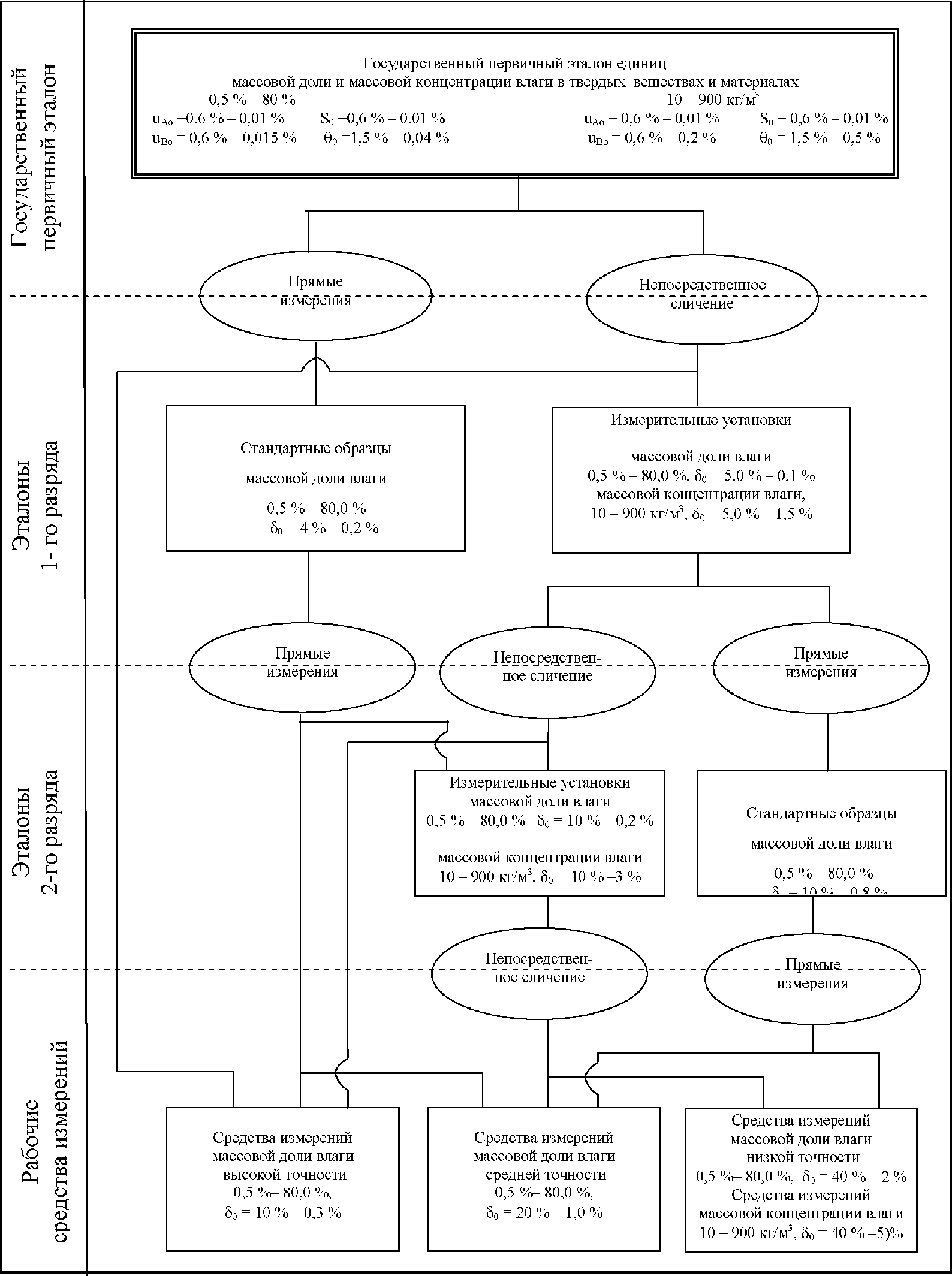

Настоящий стандарт распространяется на государственную поверочную схему для средств измерений содержания влаги в твердых веществах и материалах (далее - твердые вещества) и устанавливает порядок передачи единиц: массовой доли влаги в веществе - %, массовой концентрации влаги в веществе - кг/м³ - от государственного первичного эталона с помощью эталонов 1-го и 2-го разрядов рабочим средствам измерений содержания влаги в твердых веществах с указанием основных методов поверки (приложение А).

В настоящем стандарте применены термины в соответствии с [1] и [2]. Определения и пояснения к терминам приведены в Приложении Б.

3.1 Государственный первичный эталон единиц массовой доли и массовой концентрации влаги в твердых веществах (далее - государственный первичный эталон) состоит из комплекса следующих средств измерений, вспомогательных устройств:

- эталонная установка высокотемпературной вакуумной сушки для воспроизведения единицы массовой доли влаги в зерне, зернопродуктах, пищевых;

- продуктах и продовольственном сырье в диапазонах от 0,5% до 80%;

- эталонная установка воздушно-тепловой сушки для воспроизведения единицы массовой доли влаги в кусковых, дробленых, порошкообразных материалах неорганического и органического происхождения: сырье рудное и нерудное черной и цветной металлургии, продукция неорганической химии, сырье горнохимическое и удобрения, стройматериалы, сырье и полуфабрикаты огнеупорные, почвы, грунты, продукция целлюлозно-бумажной промышленности в диапазонах от 0,5% до 80%;

- эталонная установка низкотемпературной вакуумно-тепловой сушки для воспроизведения единицы массовой доли влаги в материалах и продуктах с летучими веществами органического и неорганического происхождения: угли и продукты переработки угля, кокс, продукция крахмалопаточной и овощесушильной промышленности, ферментные препараты в диапазонах от 0,5% до 20%;

- эталонная установка сушки в токе инертного газа для воспроизведения единицы массовой доли влаги в материалах и продуктах с веществами, окисляющихся при повышенных температурах кислородом воздуха: углей бурых и продуктов их переработки, горючих сланцев, химических волокон и каучуков в диапазонах от 0,5% до 50%;

- эталонная установка для воспроизведения единицы массовой концентрации влаги в материалах и продуктах, не растворимых в органических и неорганических растворителях, например: коксов и углей, полуфабрикатов кусковых огнеупорных, материалов строительных в диапазонах от 10 до 900 кг/м³ на основе измерения плотности влажных веществ и их обезвоживания на одной из измерительных установок для воспроизведения единицы массовой доли влаги;

- комплект оборудования для пробоподготовки, включающий системы гомогенизации и кондиционирования измеряемых образцов для обеспечения требуемой однородности и стабильности.

3.2 Государственный первичный эталон обеспечивает воспроизведение единиц содержания влаги:

- массовой доли влаги в диапазоне от 0,5% до 80%,

со среднеквадратическими отклонениями результатов измерений, неисключенными систематическими погрешностями и стандартными неопределенностями, значения которых в зависимости от объекта и диапазона измерений не превышают:

- среднеквадратическое отклонение результата измерений S₀ от 0,6% до 0,01% при 10 независимых измерениях,

- неисключенная систематическая погрешность от 1,5% до 0,04%,

- стандартная неопределенность, оцениваемая по типу A, u_Ao от 0,6% до 0,01% при 10 независимых измерениях,

- стандартная неопределенность, оцениваемая по типу B, u_Bo от 0,6% до 0,015%.

- массовой концентрации влаги в диапазоне от 10 до 900 кг/м³,

со среднеквадратическими отклонениями результатов измерений, неисключенными систематическими погрешностями и стандартными неопределенностями, значения которых в зависимости от объекта и диапазона измерений не превышают:

- среднеквадратическое отклонение результата измерений S₀ от 0,6% до 0,01% при 10 независимых измерениях,

- неисключенная систематическая погрешность от 1,5% до 0,5%,

- стандартная неопределенность, оцениваемая по типу A, u_Ao от 0,6% до 0,01% при 10 независимых измерениях,

- стандартная неопределенность, оцениваемая по типу B, u_Bo от 0,6% до 0,2%.

3.3 Государственный первичный эталон воспроизводит единицы массовой доли и массовой концентрации влаги в твердых веществах, основные из которых указаны в Приложении В.

3.4 Государственный первичный эталон применяют для передачи единиц массовой доли и массовой концентрации влаги рабочим эталонам 1-го разряда, рабочим средствам измерений массовой доли влаги высокой точности с помощью эталонных комплексов методом непосредственного сличения и методом прямых измерений.

4.1 Эталоны 1-го разряда

4.1.1 В качестве рабочих эталонов 1-го разряда используют:

- измерительные установки высокотемпературной вакуумной сушки;

- измерительные установки воздушно-тепловой сушки;

- стандартные образцы массовой доли влаги.

4.1.2 Диапазоны содержания влаги, значения доверительной относительной погрешности эталонов 1-го разряда при доверительной вероятности 0,95 приведены в Приложении Г.

4.1.3 Эталоны 1-го разряда применяют для передачи единиц массовой доли влаги и массовой концентрации влаги рабочим эталонам 2-го разряда, а также рабочим средствам измерений массовой доли влаги высокой точности методом непосредственного сличения и методом прямых измерений.

4.2 Эталоны 2-го разряда

4.2.1 В качестве эталонов 2-го разряда используют:

- измерительные установки высокотемпературной вакуумной сушки;

- измерительные установки воздушно-тепловой сушки;

- стандартные образцы массовой доли влаги.

4.2.2 Диапазоны содержания влаги, значения доверительной относительной погрешности эталонов 2-го разряда при доверительной вероятности 0,95 приведены в Приложении Д.

4.2.3 Эталоны 2-го разряда применяют для передачи единиц массовой доли и массовой концентрации влаги рабочим средствам измерений массовой доли влаги средней и низкой точности методом непосредственного сличения и методом прямых измерений.

5.1 В качестве рабочих средств измерений используют специализированные и универсальные средства измерений массовой доли влаги всех типов, в том числе: влагомеры термогравиметрические инфракрасные; диэлькометрические, кондуктометрические, резистивные влагомеры; воздушно-тепловые установки; анализаторы состава, основанные на методах инфракрасной спектроскопии, ЯМР, СВЧ, а также средства измерений массовой концентрации влаги, характеризующихся заданным объемом камеры для заполнения анализируемым материалом, основанных на различных принципах действия, и другие типы измерительной аппаратуры для обеспечения выполнения требований, изложенных в действующей нормативной документации по контролю технологических процессов, сырья и готовой продукции, проведению испытаний в соответствии с техническими регламентами, контролю качества готовой продукции, подтверждению соответствия при проведении обязательной сертификации пищевых продуктов и продовольственного сырья и подобное.

5.2 Рабочие средства измерений, предназначенные для измерения массовой доли влаги в твердых веществах, относят к одной из трех групп точности: высокой, средней и низкой.

Диапазоны измерений содержаний влаги и пределы допускаемых относительных погрешностей рабочих средств измерений составляют:

- для средств измерений массовой доли влаги высокой точности диапазон измерений массовой доли влаги от 0,5% до 80%, диапазон пределов допускаемых относительных погрешностей, от 10% до 0,3%;

- для средств измерений массовой доли влаги средней точности диапазон измерений массовой доли влаги от 0,5% до 80%, диапазон пределов допускаемых относительных погрешностей, от 20% до 1,0%,

- для средств измерений массовой доли влаги низкой точности диапазон измерений массовой доли влаги от 0,5% до 80%, диапазон пределов допускаемых относительных погрешностей, от 40% до 2%, диапазон измерений массовой концентрации 10 до 900 кг/м³, диапазон пределов допускаемых относительных погрешностей, от 40% до 5%.

Б.1 влага: Вода, входящая в состав твердого вещества и связанная с ним физическими связями.

Примечание - В твердых веществах и материалах в зависимости от вида связи выделяют сорбционную, капиллярную, осмотическую влагу.

Б.2 величины влажности: Физические величины, количественно характеризующие содержание влаги в твердых веществах и материалах.

Б.2.1 массовая доля влаги (влажность): Отношение массы влаги, содержащейся в веществе, к общей массе этого влажного вещества, %.

Примечание - На практике широко используется термин "влажность", в большинстве случаев рассчитывается так же, как массовая доля влаги в веществе.

Б.2.2 массовая концентрация влаги: Отношение массы влаги, содержащейся в веществе, к объему этого влажного вещества, кг/м³.
