МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ДЕРЖАВКИ С КОНУСОМ 7:24 И КОНУСОМ МОРЗЕ С ЗАЖИМНЫМИ ВИНТАМИ

ДЛЯ ФРЕЗ С ЦИЛИНДРИЧЕСКИМ ХВОСТОВИКОМ С ЛЫСКОЙ

ЧАСТЬ 2

ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ И ОБОЗНАЧЕНИЕ

Holders with 7:24 taper shank and with Morse taper shank

with clamp screw for flatted parallel shank end mills.

Part 2. Connecting dimensions and designation

(ISO 5414-2:2002, IDT)

ГОСТ ISO 5414-2-2014

МКС 25.060.20

Дата введения

1 января 2016 года

Предисловие

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"

Сведения о стандарте

1 ПОДГОТОВЛЕН Открытым акционерным обществом "ВНИИИНСТРУМЕНТ" (ОАО "ВНИИИНСТРУМЕНТ")

2 ВНЕСЕН Межгосударственным техническим комитетом по стандартизации МТК 95 "Инструмент"

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 25 июня 2014 г. N 45)

За принятие стандарта проголосовали:

Краткое наименование страны по МК (ИСО 3166) 004-97	Код страны по МК (ИСО 3166) 004-97	Сокращенное наименование национального органа по стандартизации
Азербайджан	AZ	Азстандарт
Армения	AM	Минэкономики Республики Армения
Беларусь	BY	Госстандарт Республики Беларусь
Казахстан	KZ	Госстандарт Республики Казахстан
Киргизия	KG	Кыргызстандарт
Молдова	MD	Молдова-Стандарт
Россия	RU	Росстандарт
Таджикистан	TJ	Таджикстандарт
Туркменистан	TM	Главгосслужба "Туркменстандартлары"
Узбекистан	UZ	Узстандарт
Украина	UA	Минэкономразвития Украины

4 Настоящий стандарт идентичен международному стандарту ISO 5414:2-2002 Tool chucks (end mill holders) with clamp screws for flatted cylindrical shank tools - Part 2: Connecting dimensions of chucks and designation (Державки инструмента (державки концевых фрез) с зажимными винтами для инструментов с цилиндрическим хвостовиком с лыской. Часть 2. Присоединительные размеры державок и обозначение).

Международный стандарт разработан техническим комитетом по стандартизации ISO/TC 29 "Инструмент", подкомитетом SC 2 "Высокоскоростные режущие стальные инструменты и приспособления к ним" Международной организации по стандартизации (ISO).

Сведения о соответствии межгосударственных стандартов ссылочным международным стандартам приведены в дополнительном приложении ДА.

Наименование настоящего стандарта изменено относительно наименования международного стандарта в связи с особенностями построения межгосударственной системы стандартизации.

Перевод с английского языка (en).

Официальные экземпляры международного стандарта, на основе которого подготовлен настоящий межгосударственный стандарт, и международных стандартов, на которые даны ссылки, имеются в Федеральном агентстве по техническому регулированию и метрологии.

Степень соответствия - идентичная (IDT).

5 Приказом Федерального агентства по техническому регулированию и метрологии от 3 июня 2015 г. N 532-ст межгосударственный стандарт ГОСТ ISO 5414-2-2014 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2016 г.

6 ВЗАМЕН ГОСТ 28282-89

Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты" (по состоянию на 1 января текущего года), а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)

1 Область применения

Настоящий стандарт устанавливает размеры державок с коническим хвостовиком конусом 7:24 и конусом Морзе для фрез с цилиндрическим хвостовиком с лыской по ISO 3338-2, применяемых на металлорежущих станках с ручной и автоматической сменой инструмента.

Присоединительные размеры элементов крепления хвостовиков - в соответствии с ISO 5414-1.

2 Нормативные ссылки

Для применения настоящего стандарта необходимы следующие ссылочные документы. Для недатированных ссылок применяют последнее издание ссылочного документа (включая все его изменения):

ISO 296 Machine tools - Self-holding tapers for tool shanks (Станки. Самозажимные конусы хвостовиков инструментов)

ISO 297 7/24 tapers for tool shanks for manual changing (Хвостовики инструментов с конусностью 7:24 для ручной смены)

ISO 3338-2 Cylindrical shanks for milling cutters. Part 2. Dimensional characteristics of flatted cylindrical shanks (Цилиндрические хвостовики для фрез. Часть 2. Размеры цилиндрических хвостовиков с лысками)

ISO 5413 Machine tools - Positive drive of Morse taper (Станки металлорежущие. Жесткая передача конусов Морзе)

ISO 5414-1 Tool chucks (end mill holders) with clamp screws for flatted cylindrical shank tools - Part 1: Dimensions of the driving system of tool shanks (Державки инструмента (державки концевых фрез) с зажимными винтами для инструментов с цилиндрическим хвостовиком с лыской. Часть 1. Размеры механизма передачи крутящего момента хвостовика)

ISO 7388-1 Tool shanks with 7/24 taper for automatic tool changers - Part 1: Shanks Nos. 40, 45 and 50 - Dimensions and designation of shanks of forms A, AD, AF, U, UD and UF (Хвостовики инструментов с конусностью 7:24 для устройств автоматической смены инструмента. Часть 1. Размеры и обозначения хвостовиков форм A, AD, AF, U, UD и UF)

3 Размеры

3.1 Державки следует изготовлять пяти исполнений:

A1 - державки с хвостовиком с конусом 7:24 в соответствии с ISO 297 для ручной смены инструмента с цилиндрическим хвостовиком с одной лыской;

A2 - державки с хвостовиком с конусом 7:24 в соответствии с ISO 297 для ручной смены инструмента с цилиндрическим хвостовиком с двумя лысками;

B1 - державки с хвостовиком с конусом 7:24 в соответствии с ISO 7388-1 для автоматической смены инструмента с цилиндрическим хвостовиком с одной лыской;

B2 - державки с хвостовиком с конусом 7:24 в соответствии с ISO 7388-1 для автоматической смены инструмента с цилиндрическим хвостовиком с двумя лысками;

M - державки с хвостовиком с конусом Морзе в соответствии с ISO 296 и ISO 5413 для ручной смены инструмента с цилиндрическим хвостовиком с одной лыской.

3.2 Основные размеры державок с коническим хвостовиком конусом 7:24 для ручной смены инструмента

3.2.1 Основные размеры державок исполнения A1 должны соответствовать указанным на рисунке 1 и в таблице 1.

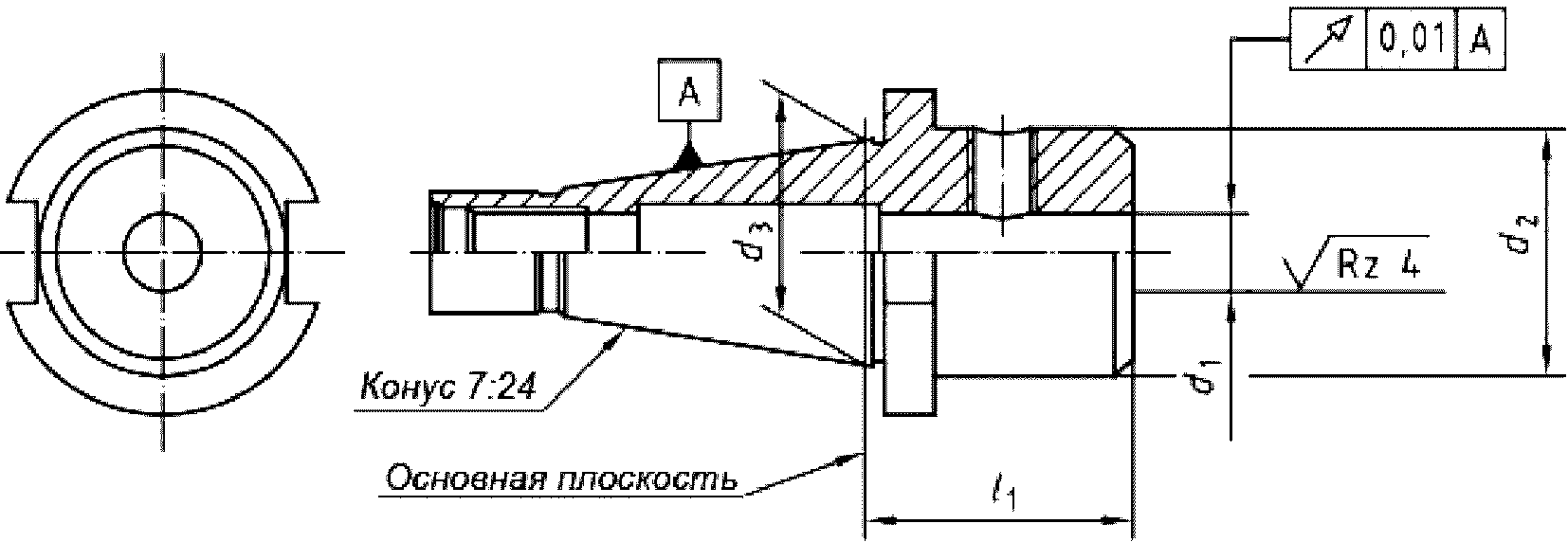

Рисунок 1

Таблица 1

Размеры в миллиметрах

Обозначение конуса 7:24	d₃	d₁ H5	d₂ -1	l₁ <*>
30	31,75	6	25	40
		8	28
		10	35
		12	42
		14	44	50
		16	48	50
		18	50	63
		20	52	63
40	44,45	6	25	50
		8	28
		10	35
		12	42
		14	44
		16	48	63
		18	50
		20	52
45	57,15	6	25	50
		8	28
		10	35
		12	42
		14	44
		16	48	63
		18	50
		20	52
50	69,85	6	25	63
		8	28
		10	35
		12	42
		14	44
		16	48
		18	50
		20	52
<*> Для специальных державок других длин должна быть определена длина l₁.

3.2.2 Основные размеры державок исполнения A2 должны соответствовать указанным на рисунке 2 и в таблице 2.

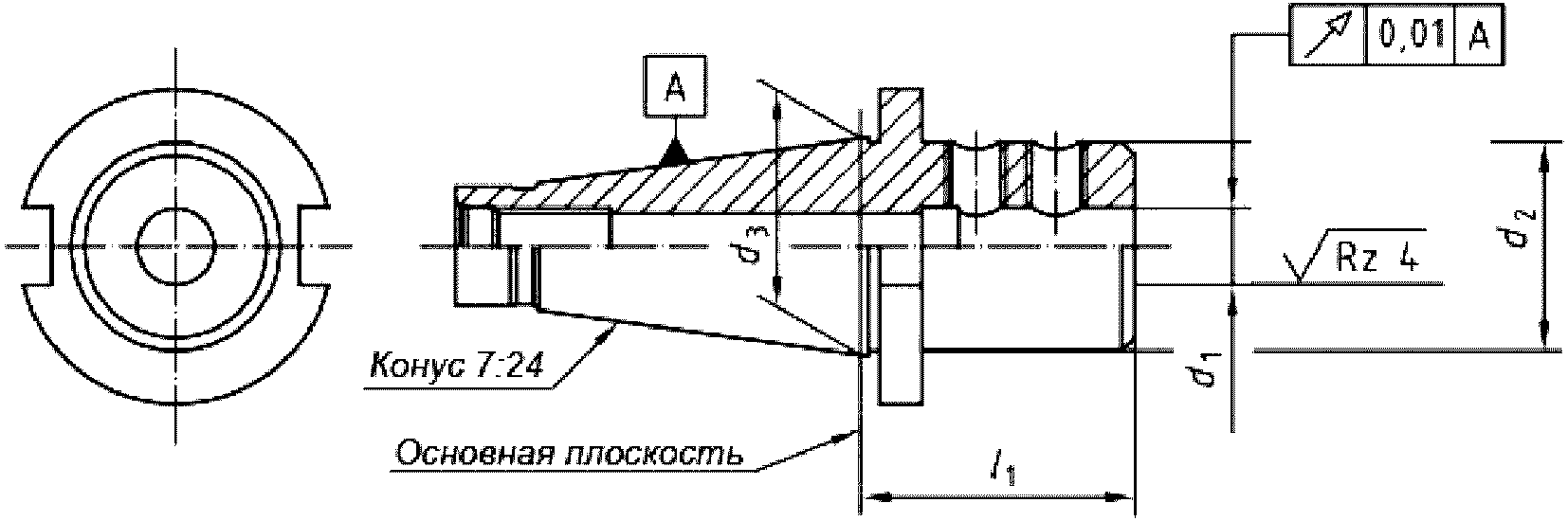

Рисунок 2

Таблица 2

Размеры в миллиметрах

Обозначение конуса 7:24	d₃	d₁ H5	d₂		l₁ <*>
			Номин.	Пред. откл.
40	44,45	25	65	-1	90
		32	72		100
45	57,15	25	65		80
		32	72
		40	80	не более	90
		50	90		115
50	69,85	25	65	-1	80
		32	72
		40	80	не более	90
		50	90		115
		63	130
<*> Для специальных державок других длин должна быть определена длина l₁.

3.3 Основные размеры державок с коническим хвостовиком конусом 7:24 для автоматической смены инструмента

3.3.1 Основные размеры державок исполнения B1 должны соответствовать указанным на рисунке 3 и в таблице 3.

Рисунок 3

Таблица 3

Размеры в миллиметрах

Обозначение конуса 7:24	d₃	d₁ H5	d₂ -1	l₁ <*>
30	31,75	6	25	50
		8	28
		10	35
		12	42
		14	44
		16	48
		18	50	63
40	44,45	6	25	50
		8	28
		10	35
		12	42
		14	44
		16	48	63
		18	50
		20	52
45	57,15	6	25	50
		8	28
		10	35
		12	42
		14	44
		16	48	63
		18	50
		20	52
50	69,85	6	25
		8	28
		10	35
		12	42
		14	44
		16	48
		18	50
		20	52
<*> Для специальных державок других длин должна быть определена длина l₁.

3.3.2 Основные размеры державок исполнения B2 должны соответствовать указанным на рисунке 4 и в таблице 4.

Рисунок 4

Таблица 4

Размеры в миллиметрах

Обозначение конуса 7:24	d₃	d₁ H5	d₂ -1	l₁ <*>
40	44,45	25	65	100
40	44,45	32	72	100
45	57,15	25	65	80
45	57,15	32	72	100
50	69,85	25	65	80
50	69,85	32	72	100
<*> Для специальных державок других длин должна быть определена длина l₁

3.4 Основные размеры державок исполнения M должны соответствовать указанным на рисунке 5 и в таблице 5.

Рисунок 5

Примечание - Державки, за исключением державок с конусом Морзе 2, должны иметь механический привод.

Таблица 5

Размеры в миллиметрах

Обозначение конуса Морзе	d₃	d₁ H5	d₂ -1	l₁ <*>
2	17,780	10	35	50
3	23,825	10	35	45
		12	42	50
		16	48	71
4	31,267	10	35	50
		12	42	56
		16	48	56
		20	52	71
5	44,399	10	35	56
		12	42	63
		16	48
		20	52
<*> Для специальных державок других длин должна быть определена длина l₁.

4 Обозначение

Обозначение державки для ручной или автоматической смены инструмента в соответствии с настоящим стандартом должно включать в себя:

- наименование "Державка";

- исполнение державки;

- обозначение конуса;

- диаметр отверстия d₁;

- диаметр зажимного винта по ISO 5414-1;

- обозначение настоящего стандарта.

Пример условного обозначения державки для ручной смены инструмента исполнение A1, с конусом 45, диаметром отверстия d₁ = 10 мм и зажимным винтом M10:

Державка A1 - 45 - 10 - M10 ГОСТ ISO 5414-2-2014

Пример условного обозначения державки для автоматической смены инструмента исполнение B2, с конусом 45, диаметром отверстия d₁ = 25 мм и зажимным винтом M18 x 2:

Державка B2 - 45 - 25 - M18 x 2 ГОСТ ISO 5414-2-2014

Пример условного обозначения державки исполнения M с конусом Морзе 3, с диаметром отверстия d₁ = 16 мм и зажимным винтом M14:

Державка M - 3 - 16 - M14 ГОСТ ISO 5414-2-2014

Приложение ДА

(справочное)

СВЕДЕНИЯ О СООТВЕТСТВИИ МЕЖГОСУДАРСТВЕННЫХ СТАНДАРТОВ

ССЫЛОЧНЫМ МЕЖДУНАРОДНЫМ СТАНДАРТАМ

Таблица ДА.1

Сведения о соответствии межгосударственных стандартов

ссылочным международным стандартам

Обозначение и наименование международного стандарта

Степень соответствия

Обозначение и наименование межгосударственного стандарта

ИС МЕГАНОРМ: примечание.

ГОСТ 25557-2006 утратил силу с 1 января 2018 года в связи с введением в действие ГОСТ 25557-2016 (Приказ Росстандарта от 20.03.2017 N 160-ст).

ISO 296:1991 Станки. Самозажимные конусы хвостовиков инструментов

MOD

ГОСТ 25557-2006 Конусы инструментальные. Основные размеры

ISO 297:1988 Хвостовики инструментов с конусностью 7:24 для ручной смены

MOD

ГОСТ 25827-2014 Хвостовики инструментов с конусом 7:24. Размеры

ISO 5414-1:2002 Державки инструмента (державки концевых фрез) с зажимными винтами для инструментов с цилиндрическим хвостовиком с лыской. Часть 1. Размеры механизма передачи крутящего момента хвостовика

IDT

ГОСТ ISO 5414-1-2014 Державки с зажимными винтами для фрез с цилиндрическим хвостовиком с лыской. Часть 1. Присоединительные размеры элементов крепления хвостовиков

ISO 7388-1:2007 Хвостовики инструментов с конусностью 7:24 для устройств автоматической смены инструмента. Часть 1. Размеры и обозначения хвостовиков форм A, AD, AF, U, UD и UF

MOD

ГОСТ 25827-2014 Хвостовики инструментов с конусом 7:24. Размеры

Таблица ДА.2

Сведения о соответствии межгосударственных стандартов

ссылочным международным стандартам другого года издания

Обозначение и наименование ссылочного международного стандарта	Обозначение и наименование международного стандарта другого года издания	Степень соответствия	Обозначение и наименование межгосударственного стандарта
ISO 3338-2:2007 Хвостовики цилиндрические для фрез. Часть 2. Размеры цилиндрических хвостовиков с лысками	ISO 3338-2:1985 Хвостовики цилиндрические для фрез. Часть 2. Размеры цилиндрических хвостовиков	MOD	ГОСТ 25334-94 (ISO 3338-2-85) Хвостовики цилиндрические для фрез. Основные размеры
