Введен в действие

Приказом Федерального агентства

по техническому регулированию

и метрологии

от 22 июня 2017 г. N 579-ст

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ЛАМПЫ ЛЮМИНЕСЦЕНТНЫЕ ОДНОЦОКОЛЬНЫЕ

ЭКСПЛУАТАЦИОННЫЕ ТРЕБОВАНИЯ

Single-capped fluorescent lamps. Performance specifications

(IEC 60901:1996, IDT)

ГОСТ IEC 60901-2016

МКС 29.140.30

Дата введения

1 июля 2018 года

Предисловие

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-2015 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2015 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"

Сведения о стандарте

1 ПОДГОТОВЛЕН Обществом с ограниченной ответственностью "Научно-исследовательский институт источников света имени А.Н. Лодыгина" (ООО "НИИИС имени А.Н. Лодыгина") на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 5

2 ВНЕСЕН Межгосударственным техническим комитетом по стандартизации МТК 332 "Светотехнические изделия"

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 22 ноября 2016 г. N 93-П)

За принятие проголосовали:

Краткое наименование страны по МК (ИСО 3166) 004-97	Код страны по МК (ИСО 3166) 004-97	Сокращенное наименование национального органа по стандартизации
Армения	AM	Минэкономики Республики Армения
Беларусь	BY	Госстандарт Республики Беларусь
Грузия	GE	Грузстандарт
Киргизия	KG	Кыргызстандарт
Россия	RU	Росстандарт
Таджикистан	TJ	Таджикстандарт

4 Приказом Федерального агентства по техническому регулированию и метрологии от 22 июня 2017 г. N 579-ст межгосударственный стандарт ГОСТ IEC 60901-2016 введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2018 г.

5 Настоящий стандарт идентичен международному стандарту IEC 60901:1996 "Лампы люминесцентные одноцокольные. Эксплуатационные требования", включая изменения: A1:1997, A2:2000, A3:2004, A4:2007, A5:2011, A6:2014 ("Single-capped fluorescent lamps - Performance specifications", IDT).

Официальные экземпляры международного стандарта, на основе которого подготовлен настоящий межгосударственный стандарт, и международных стандартов, на которые даны ссылки, имеются в Федеральном информационном фонде технических регламентов и стандартов.

ИС МЕГАНОРМ: примечание.

Текст изменений к международному стандарту, выделенный двойной вертикальной линией на полях слева (четные страницы) или справа (нечетные страницы), в электронной версии документа выделен вертикальной линией справа от соответствующего текста.

Изменения к международному стандарту, принятые после его официальной публикации, внесены в текст стандарта и выделены двойной вертикальной линией на полях слева (четные страницы) или справа (нечетные страницы) от соответствующего текста. Обозначения и годы принятия изменений приведены в скобках после соответствующего текста или внизу страниц листов с параметрами ламп.

Международный стандарт разработан подкомитетом 34A "Лампы" технического комитета по стандартизации IEC/TC 34 "Лампы и арматура" Международной электротехнической комиссии (IEC).

При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА

6 ВВЕДЕН ВПЕРВЫЕ

7 Некоторые элементы настоящего стандарта могут быть объектом патентного права. IEC не несет ответственность за установление подлинности каких-либо или всех таких патентных прав

Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)

1 Общие положения

1.1 Область применения

Настоящий стандарт распространяется на одноцокольные люминесцентные лампы для общего освещения и устанавливает эксплуатационные требования.

Требования настоящего стандарта относятся только к испытанию типа. Правила приемки, включая методы статистической оценки, в стадии рассмотрения.

Стандарт распространяется на лампы следующих типов и способов работы с внешними пускорегулирующими аппаратами (далее - ПРА):

a) лампы с внутренними средствами зажигания и предварительным подогревом электродов для работы на сетевых частотах переменного тока;

b) лампы с внешними средствами зажигания и предварительным подогревом электродов для работы на сетевых частотах переменного тока со стартером и на высокой частоте (далее - ВЧ);

c) лампы с внешними средствами зажигания и предварительным подогревом электродов для работы на сетевых частотах переменного тока без стартера (бесстартерные) и на ВЧ;

d) лампы с внешними средствами зажигания и предварительным подогревом электродов для работы на ВЧ;

e) лампы с внешними средствами зажигания без предварительного подогрева электродов для работы на ВЧ.

Для некоторых требований в настоящем стандарте дается ссылка на "соответствующий лист с параметрами". Для некоторых ламп эти листы с параметрами содержатся в настоящем стандарте. Для других ламп, входящих в область применения настоящего стандарта, лист с параметрами предоставляется изготовителем лампы или ответственным поставщиком.

1.2 Общие сведения

Лампы должны зажигаться и надежно работать при напряжениях от 92% до 106% нормируемого питающего напряжения и температуре окружающей среды от 10 °C до 50 °C с ПРА по IEC 60921 или IEC 60929, со стартером согласно IEC 60155 или IEC 60927 в светильнике, соответствующем IEC 60598-1.

Примечание - Для некоторых ламп дается дополнительная информация по расчету ВЧ ПРА для надежного зажигания при температуре окружающей среды минус 15 °C.

1.3 Нормативные ссылки

В настоящем стандарте необходимо применять ссылочные документы, приведенные ниже. Для датированных ссылок применяют только приведенные издания. Для недатированных ссылок применяют последнее издание ссылочного документа (включая его изменения):

IEC 60050-845:1987 International electrotechnical vocabulary - Chapter 845: Lighting (Международный электротехнический словарь. Глава 845. Освещение)

IEC 60061-1:1969 Lamp caps and holders together with gauges for the control of interchangeability and safety - Part 1: Lamp caps (Цоколи и патроны ламповые, а также калибры для проверки их взаимозаменяемости и безопасности. Часть 1. Цоколи ламповые)

IEC 60081:1997 Double - capped fluorescent lamps - Performance specifications (Лампы люминесцентные двухцокольные. Эксплуатационные требования)

IEC 60155:1993 Glow-starters for fluorescent lamps (Стартеры тлеющего разряда для люминесцентных ламп)

IEC 60410:1973 <1> Sampling plans and procedures for inspection by attributes (Правила и планы выборочного контроля по качественным признакам)

--------------------------------

<1> Стандарт отменен без замены.

IEC 60598-1:1996 <2> Luminaires - Part 1: General requirements and tests (Светильники. Часть 1. Общие требования и испытания)

--------------------------------

<2> Стандарт заменен на IEC 60598-1:2014.

IEC 60921:1988 <3> Ballasts for tubular fluorescent lamps - Performance requirements (Аппараты пускорегулирующие для трубчатых люминесцентных ламп. Требования к характеристикам)

--------------------------------

<3> Стандарт заменен на IEC 60921:2004.

IEC 60927:1996 <4> Auxiliaries for lamps - Starting devices (other than glow starters) - Performance requirements (Устройства вспомогательные для ламп. Зажигающие устройства (кроме стартеров тлеющего разряда). Требования к рабочим характеристикам)

--------------------------------

<4> Стандарт заменен на IEC 60927:2007.

IEC 60929:1990 <5> AC supplied electronic ballasts for tubular fluorescent lamps - Performance requirements (Аппараты пускорегулирующие электронные, работающие от источников переменного тока, для трубчатых люминесцентных ламп. Требования к рабочим характеристикам)

--------------------------------

<5> Стандарт заменен на IEC 60929:2011.

IEC 61199:1999 <6> Single-capped fluorescent lamps - Safety specifications (Лампы люминесцентные одноцокольные. Требования безопасности)

--------------------------------

<6> Стандарт заменен на IEC 61199:2011.

IEC/TS 61231:1999 <7> International lamp coding system (ILCOS) (Международная система кодирования ламп (ILCOS))

--------------------------------

<7> Технический отчет заменен на IEC 61231:2013.

1.4 Термины и определения

В настоящем стандарте применены термины по IEC 60050-845, а также следующие термины с соответствующими определениями:

1.4.1 люминесцентная лампа (fluorescent lamp): Разрядная ртутная лампа низкого давления, в которой свет излучается в основном одним или несколькими слоями люминофора, возбуждаемого ультрафиолетовым излучением разряда.

1.4.2 одноцокольная люминесцентная лампа (single-capped fluorescent lamp): Люминесцентная лампа с одним цоколем для работы с внешними схемами с внутренними или внешними средствами зажигания.

1.4.3 номинальное значение (nominal value): Значение характеристики, используемое для обозначения или идентификации лампы.

1.4.4 нормируемое значение (rated value): Значение характеристики лампы при заданных рабочих условиях, указанное в настоящем стандарте или изготовителем, или ответственным поставщиком.

1.4.5 сохранение светового потока (lumen maintenance): Отношение светового потока лампы после определенного времени горения к ее начальному световому потоку, когда лампа работает при заданных условиях, выраженное в процентах.

1.4.6 начальные значения (initial readings): Характеристики зажигания лампы, измеренные до отжига, и электрические, световые параметры и характеристики электродов лампы, измеренные после 100 ч отжига.

1.4.7 время выдержки (conditioning period): Время, необходимое для достижения стабилизации давления пара в разрядной трубке лампы после ее включения.

1.4.8 вспомогательное зажигающее устройство; ВЗУ (starting aid): Проводящая полоса, прикрепленная к внешней поверхности лампы, или проводящая пластинка, расположенная на соответствующем расстоянии от лампы. ВЗУ обычно заземляется, эффективно только тогда, когда имеется достаточная разность потенциалов с одним из концов лампы.

1.4.9 дроссель образцовый измерительный; ДОИ (reference ballast): Специальный или индуктивный ПРА для ламп, работающих на сетевых частотах переменного тока, или активный для ламп, работающих на ВЧ. Рассчитан для использования в качестве эталона сравнения при испытании ПРА, для отбора номинальных ламп и испытаний регулярно изготавливаемых ламп. Характеризуется тем, что при нормируемой частоте он имеет стабильное отношение напряжения к току, которое относительно не зависит от колебаний тока, температуры и от магнитного окружения, как указано в соответствующем стандарте на ПРА.

1.4.10 ток калибровки ДОИ (calibration current of a reference ballast): Значение тока, на котором основаны калибровка и контроль образцового ДОИ.

1.4.11 испытание типа (type test): Испытание или серия испытаний, проведенное(ая) на выборке с целью проверки соответствия конструкции данного изделия требованиям соответствующего стандарта.

1.4.12 выборка для испытания типа (type test sample): Выборка, состоящая из одной или нескольких ламп одного типа, предъявленная изготовителем или ответственным поставщиком для испытания типа.

1.5 Требования к лампам

1.5.1 Общие положения

Лампы должны удовлетворять требованиям IEC 61199.

Лампы должны быть сконструированы так, чтобы они были надежны при эксплуатации. Приведенные требования и информация применимы к 95% продукции.

Примечание - Требования и допуски, установленные настоящим стандартом, основаны на испытании выборки для испытания типа, представленной изготовителем для этой цели. Выборка должна состоять из ламп, имеющих характеристики, типичные для продукции изготовителя, которые по возможности должны быть ближе к средним значениям.

Большая часть ламп с допусками, установленными настоящим стандартом, будет удовлетворять стандарту, если они изготовлены аналогично лампам выборки для испытания типа. Однако некоторые параметры из-за их разброса неизбежно окажутся вне заданных допусков. Руководство по правилам и планам выборочного контроля по качественным признакам см. в IEC 60410.

1.5.2 Цоколи

Размеры цоколей на готовых лампах должны соответствовать IEC 60061-1.

1.5.3 Размеры

Размеры ламп должны соответствовать значениям, приведенным в соответствующих листах с параметрами ламп (далее - листы).

1.5.4 Характеристики зажигания

Лампа должна полностью зажечься в течение времени, указанного в соответствующем листе, и продолжать работать. Условия и метод испытания приведены в приложении A.

1.5.5 Электрические параметры

a) Начальное значение напряжения на лампе должно соответствовать значениям, приведенным в соответствующем листе.

Примечание - Предполагают, что за время объявленной продолжительности горения напряжение на лампе может повышаться на 5 - 10 В. (A5:2011).

b) Начальное значение мощности, потребляемое каждой лампой, не должно превышать значения нормируемой мощности, приведенного в соответствующем листе, более чем на 5% + 0,5 Вт.

Примечание - Поскольку электрод подвергается дополнительному нагреву, его мощность не включают в нормируемую мощность лампы, если в листе не указано иное.

Условия и метод испытания приведены в приложении B.

1.5.6 Электродная характеристика

a) Сопротивление выводов ламп без внутреннего стартера должно быть не более 1 Ом. (A5:2011).

b) Для ламп с предварительным подогревом электродов при работе на сетевых частотах переменного тока в бесстартерных схемах начальное значение сопротивления каждого электрода должно быть не менее минимального значения, приведенного в соответствующем листе. Эти значения включают сопротивление ввода.

c) Для ламп с предварительным подогревом электродов при работе на ВЧ или при дополнительной работе на ВЧ начальное значение сопротивления каждого электрода, нагреваемого заданным испытательным током, должно соответствовать значениям, приведенным в соответствующем листе. Эти значения включают сопротивление ввода.

Кроме того, среднее значение отношения сопротивлений R_h/R_c спиралей 10 электродов должно быть в диапазоне 4,75 +/- 0,5. R_h - сопротивление электрода, нагретого заданным испытательным током, R_c - сопротивление электрода при температуре (25 +/- 1) °C. Оба значения сопротивлений не включают сопротивление ввода.

Условия и метод испытания приведены в приложении B.

1.5.7 Световые параметры

a) Начальное значение светового потока каждой лампы должно быть не менее 90% нормируемого значения.

b) Начальное значение координат цветности x и y ламп должно быть в пределах 5 SDCM (стандартное отклонение выравнивания цвета) от нормируемых значений.

Примечание - См. также соответствующее приложение по характеристикам нормируемого цвета в IEC 60081.

c) Начальное значение общего индекса цветопередачи R_a лампы не должно отличаться от нормируемого значения более чем на три единицы.

Условия и метод испытания приведены в приложении B.

1.5.8 Сохранение светового потока

Сохранение светового потока лампы в заданное время ее продолжительности горения должно быть не менее 90% (в стадии рассмотрения) нормируемого значения.

Условия и метод испытания приведены в приложении C.

1.5.9 Подавление радиопомех (ПРП)

Лампа с внутренним стартером должна содержать средства, помогающие подавлению радиопомех, эквивалентных конденсатору для ПРП по IEC 60155.

1.5.10 Маркировка

Лампа должна иметь в маркировке условное обозначение, по которому с помощью информации изготовителя или ответственного поставщика определяют ее электрические и световые параметры.

Для лампы с контролируемым давлением паров ртути с помощью амальгамы и с медленным разгоранием на индивидуальной упаковке или манжете лампы должно быть нанесено слово "АМАЛЬГАМА".

Примечание - Маркировка "АМАЛЬГАМА" необходима для обоснования медленного разгорания ламп, содержащих некоторые составы амальгамы. На лампы, содержащие амальгаму без задержки разгорания по сравнению с неамальгамными лампами, это требование маркировки не распространяется. (A3:2004).

1.6 Информация для расчета ПРА и стартера

Информация для расчета ПРА и стартера приведена в соответствующем листе и приложении D.

1.7 Информация для расчета светильника

Информация для расчета светильника приведена в соответствующем листе и приложении E.

2 Листы с параметрами

2.1 Общие принципы нумерации листов с параметрами

Первое число обозначает номер настоящего стандарта "60901" с последующими буквами "IEC". Второе число означает номер листа с параметрами.

Третье число означает издание страницы листа с параметрами. Если лист с параметрами имеет более одной страницы, то страницы будут иметь различные номера изданий, хотя номер листа с параметрами будет одинаковый.

2.2 Листы с параметрами для нанесения размеров ламп

2.2.1 Перечень листов с параметрами

60901-IEC-01 - Лампы двухканальные

60901-IEC-02 - Лампы четырехканальные

60901-IEC-03 - Лампы квадратные

60901-IEC-04 - Лампы кольцевые

60901-IEC-05 - Лампы многоканальные

60901-IEC-06 - Лампы прямоугольные (цоколь 2G10)

	ЛАМПЫ ЛЮМИНЕСЦЕНТНЫЕ ОДНОЦОКОЛЬНЫЕ Лист с параметрами для нанесения размеров ламп Двухканальные
Эти рисунки предназначены только для показа проверяемых размеров и должны использоваться с соответствующими стандартными листами на лампы. Примечание - Размеры A и B относятся к стеклянным деталям лампы.
60901-IEC-01-1

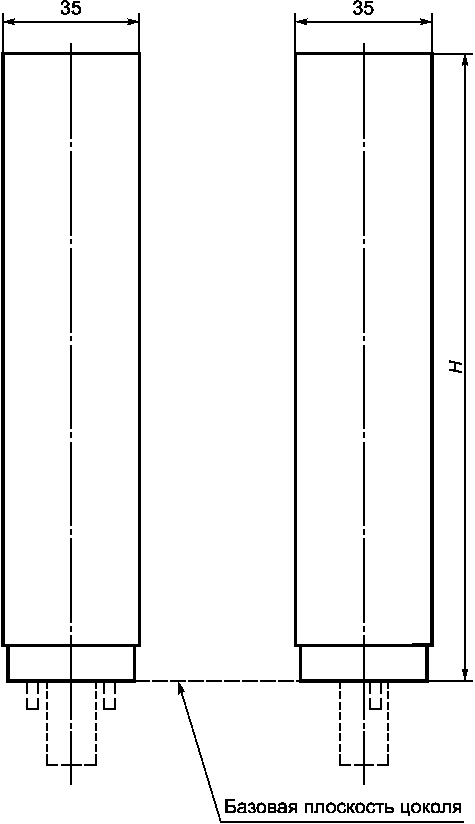

	ЛАМПЫ ЛЮМИНЕСЦЕНТНЫЕ ОДНОЦОКОЛЬНЫЕ Лист с параметрами для нанесения размеров ламп Четырехканальные
Эти рисунки предназначены только для показа проверяемых размеров и должны использоваться с соответствующими стандартными листами на лампы. Примечание - Размеры A и B относятся к стеклянным деталям лампы.
60901-IEC-02-1

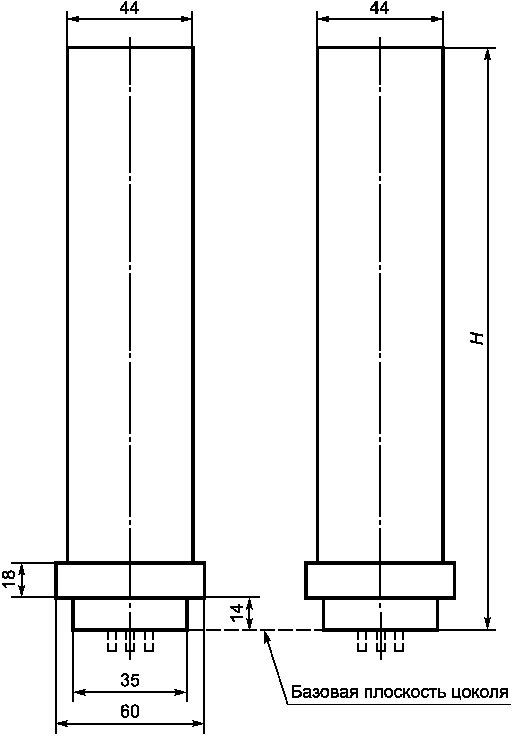

	ЛАМПЫ ЛЮМИНЕСЦЕНТНЫЕ ОДНОЦОКОЛЬНЫЕ Лист с параметрами для нанесения размеров ламп Квадратные
Эти рисунки предназначены только для показа проверяемых размеров и должны использоваться с соответствующими стандартными листами на лампы.
60901-IEC-03-1

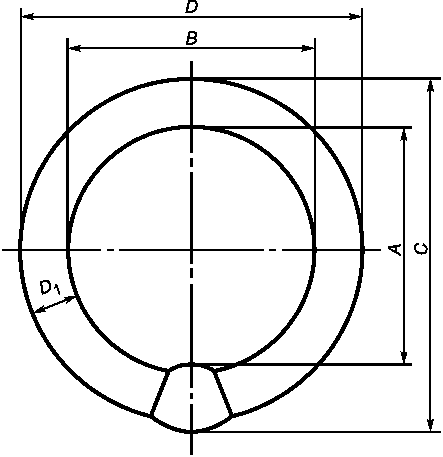

	ЛАМПЫ ЛЮМИНЕСЦЕНТНЫЕ ОДНОЦОКОЛЬНЫЕ Лист с параметрами для нанесения размеров ламп Кольцевые
Эти рисунки предназначены только для показа проверяемых размеров и должны использоваться с соответствующими стандартными листами на лампы.
60901-IEC-04-1

	ЛАМПЫ ЛЮМИНЕСЦЕНТНЫЕ ОДНОЦОКОЛЬНЫЕ Лист с параметрами для нанесения размеров ламп Многоканальные
Эти рисунки предназначены только для показа проверяемых размеров и должны использоваться с соответствующими стандартными листами на лампы. Примечание - Размеры A и B относятся к стеклянным деталям лампы.
60901-IEC-05-1

	ЛАМПЫ ЛЮМИНЕСЦЕНТНЫЕ ОДНОЦОКОЛЬНЫЕ Лист с параметрами для нанесения размеров ламп
	Цоколь: 2G10	Прямоугольные
Эти рисунки предназначены только для показа проверяемых размеров и должны использоваться с соответствующими стандартными листами на лампы. Примечание - Размеры A и B относятся к стеклянным деталям лампы.
60901-IEC-06-1

2.3 Листы с параметрами ламп

2.3.1 Перечень листов с параметрами ламп

Номер листа 60901-IEC	Номинальная мощность, Вт	Частота, Гц		Форма	Цоколь	Средства зажигания	Схема		Тип электрода
Номер листа 60901-IEC	Номинальная мощность, Вт	Частота, Гц		Форма	Цоколь	Средства зажигания	Сеть переменного тока	ВЧ	Тип электрода
0005	5	50	60	Двухканальная	G23	Внутренние	-	-	Предварительного подогрева
0007	7	50	60	"	G23	"	-	-	"
0009	9	50	60	"	G23	"	-	-	"
0011	11	50	-	"	G23	"	-	-	"
0013	13	-	60	"	GX23	"	-	-	"
0510	10	50	60	Четырехканальная	G24d-1	"	-	-	"
0513	13	50	60	"	G24d-1	"	-	-	"
0518	18	50	60	"	G24d-2	"	-	-	"
0526	26	50	60	"	G24d-3	"	-	-	"
0715	15	-	60	"	GX32d-1	"	-	-	"
0720	20	-	60	"	GX32d-2	"	-	-	"
0727	27	-	60	"	GX32d-3	"	-	-	"
1016	16	50	-	Квадратная	GR8	"	-	-	"
1028	28	50	-	"	GR8	"	-	-	"
1413	13	50	60	Многоканальная	GX24d-1	"	-	-	"
1418	18	50	60	"	GX24d-2	"	-	-	"
1426	26	50	60	"	GX24d-3	"	-	-	"
2005	5	50	60	Двухканальная	2G7	Внешние	Стартерная	Бесстартерная	"
2007	7	50	60	"	2G7	"	"	"	"
2009	9	50	60	"	2G7	"	"	"	"
2011	11	50	-	"	2G7	"	"	"	"
2127	27	50	60	"	GY10q-4	"	"	"	"
2128	28	50	60	"	GY10q-5	"	"	"	"
2130	30	50	60	"	GY10q-4	"	"	"	"
2136	36	50	60	Двухканальная	GY10q-6	Внешние	"	"	"
2218	18	50	60	"	2G11	"	"	"	"
2224	24	50	60	"	2G11	"	"	"	"
2236	36	50	60	"	2G11	"	"	"	"
2510	10	50	60	Четырехканальная	G24q-1	"	"	"	"
2513	13	50	60	"	G24q-1	"	"	"	"
2518	18	50	60	"	G24q-2	"	"	"	"
2526	26	50	60	"	G24q-3	"	"	"	"
2613	13	50	60	"	GX10q-2	"	"	"	"
2618	18	50	60	"	GX10q-3	"	"	"	"
2627	27	50	60	"	GX10q-4	"	"	"	"
3010	10	50	-	Квадратная	GR10q	"	"	"	"
3016	16	50	-	Квадратная	GR10q	Внешние	Стартерная	Бесстартерная	Предварительного подогрева
3021	21	50	-	"	GR10q	"	"	"	"
3028	28	50	-	"	GR10q	"	"	"	"
3038	38	50	-	"	GR10q	"	"	"	"
3118	18	50	60	Прямоугольная	2G10	"	"	"	"
3124	24	50	60	"	2G10	"	"	"	"
3136	36	50	60	"	2G10	"	"	"	"
3222	22	50	60	Кольцевая	G10q	"	"	"	"
3232	32	50	60	"	G10q	"	"	"	"
3240	40	50	-	"	G10q	"	"	"	"
3413	13	50	60	Многоканальная	GX24q-1	"	"	"	"
3418	18	50	60	"	GX24q-2	"	"	"	"
3426	26	50	60	"	GX24q-3	"	"	"	"
4224	24/27	-	60	Двухканальная	2G11	"	Бесстартерная	-	Предварительного подогрева, низкоомный
4236	36/39	-	60	"	2G11	"	"	-	"
5010	10	50	-	Квадратная	GR10q	"	"	-	Предварительного подогрева, высокоомный
(A3:2004)

Продолжение

Номер листа 60901-IEC	Номинальная мощность, Вт	Частота, Гц		Форма	Цоколь	Средства зажигания	Схема		Тип электрода
Номер листа 60901-IEC	Номинальная мощность, Вт	Частота, Гц		Форма	Цоколь	Средства зажигания	Сеть переменного тока	ВЧ	Тип электрода
5016	16	50	-	"	GR10q	"	"	-	"
5021	21	50	-	"	GR10q	"	"	-	"
5028	28	50	-	"	GR10q	"	"	-	Предварительного подогрева, низкоомный
5038	38	50	-	"	GR10q	"	"	-	"
5222	22	-	60	Кольцевая	G10q	"	"	-	"
5232	32	-	60	"	G10q	"	"	-	"
5240	40	-	60	"	G10q	"	"	-	"
6014	14	>= 20000		Многоканальная	GR14q-1	Внешние	-	Бесстартерная	Предварительного подогрева
6014	14	>= 20000		Многоканальная	GR14q-1	Внешние	-	Бесстартерная	Предварительного подогрева
6017	17	>= 20000		"	GR14q-1	"	-	"	"
6240	40	>= 20000		Двухканальная	2G11	"	-	"	"
6255	55	>= 20000		"	2G11	"	-	"	"
6280	80	>= 20000		"	2G11	"	-	"	"
6722	22	>= 20000		Кольцевая	2GX13	"	-	"	"
6740	40	>= 20000		"	2GX13	"	-	"	"
6755	55	>= 20000		"	2GX13	"	-	"	"
6760	60	>= 20000		"	2GX13	"	-	"	"
6820	20	>= 20000		"	GZ10q	"	-	"	"
6827	27	>= 20000		"	GZ10q	"	-	"	"
6834	34	>= 20000		"	GZ10q	"	-	"	"
6841	41	>= 20000		Кольцевая	GZ10q	"	-	"	"
6941	41	>= 20000		"	GU10q	"	-	"	"
6968	68	>= 20000		"	GU10q	"	-	"	"
6997	97	>= 20000		"	GU10q	"	-	"	"
7432	32	>= 20000		Многоканальная	GX24q-3	"	-	"	"
7442	42	>= 20000		"	GX24q-4	"	-	"	"
7456	57	>= 20000		Многоканальная-6	GX24q-5	"	-	"	"
(A3:2004)

Продолжение

Номер листа 60901-IEC	Номинальная мощность, Вт	Частота, Гц	Форма	Цоколь	Средства зажигания	Схема		Тип электрода
Номер листа 60901-IEC	Номинальная мощность, Вт	Частота, Гц	Форма	Цоколь	Средства зажигания	Сеть переменного тока	ВЧ	Тип электрода
7457	57	>= 20000	Многоканальная-8	GX24q-6	"	-	"	"
7469	70	>= 20000	Многоканальная-6	GX24q-6	"	-	"	"
7470	70	>= 20000	Многоканальная-8	GX24q-6	"	-	"	"
7660	60	>= 20000	Многоканальная-6	2G8-1	"	-	"	"
7685	85	>= 20000	"	2G8-1	"	-	"	"
7719	120	>= 20000	"	2G8-1	"	-	"	"
7720	120	>= 20000	Многоканальная-8	2G8-1	"	-	"	"
7862	62	>= 20000	"	2G8-2	"	-	"	"
7882	82	>= 20000	"	2G8-2	"	-	"	"
(A5:2011)

2.3.2 Перечень листов с параметрами ламп, расположенных по мощности

Номер листа 60901-IEC	Номинальная мощность, Вт	Частота, Гц		Форма	Цоколь	Средства зажигания	Схема		Тип электрода
Номер листа 60901-IEC	Номинальная мощность, Вт	Частота, Гц		Форма	Цоколь	Средства зажигания	Сеть переменного тока	ВЧ	Тип электрода
0005	5	50	60	Двухканальная	G23	Внутренние	-	-	Предварительного подогрева
2005	5	50	60	"	2G7	Внешние	Стартерная	Бесстартерная	"
0007	7	50	60	Двухканальная	G23	Внутренние	-	-	Предварительного подогрева
2007	7	50	60	"	2G7	Внешние	Стартерная	Бесстартерная	"
0009	9	50	60	"	G23	Внутренние	-	-	"
2009	9	50	60	"	2G7	Внешние	Стартерная	Бесстартерная	"
0510	10	50	60	Четырехканальная	G24d-1	Внутренние	-	-	"
2510	10	50	60	"	G24d-1	Внешние	Стартерная	Бесстартерная	"
3010	10	50	-	Квадратная	GR10q	"	"	-	"
5010	10	50	-	"	GR10q	"	Бесстартерная	-	Предварительного подогрева, высокоомный
0011	11	50	-	Двухканальная	G23	Внутренние	-	-	Предварительного подогрева
2011	11	50	-	"	2G7	Внешние	Стартерная	Бесстартерная	"
0013	13	-	60	"	GX23	Внутренние	-	-	"
0513	13	50	60	Четырехканальная	G24d-1	"	-	-	"
1413	13	50	60	Многоканальная	GX24d-1	"	-	-	"
2513	13	50	60	Четырехканальная	G24q-1	Внешние	Стартерная	Бесстартерная	"
2613	13	50	60	"	GX10q-2	"	"	-	"
3413	13	50	60	Многоканальная	GX24d-1	"	"	Бесстартерная	"
0715	15	-	60	Четырехканальная	GX32d-1	Внутренние	-	-	"
1016	16	50	-	Квадратная	GR8	"	-	-	"
3016	16	50	-	"	GR10q	Внешние	Стартерная	-	"
5016	16	50	-	Квадратная	GR10q	Внешние	Бесстартерная	-	Предварительного подогрева, высокоомный
0518	18	50	60	Четырехканальная	G24d-2	Внутренние	-	-	Предварительного подогрева
1418	18	50	60	Многоканальная	GX24d-2	"	-	-	"
2218	18	50	60	Двухканальная	2G11	Внешние	Бесстартерная		"
2518	18	50	60	Четырехканальная	G24q-2	"	"		"
2618	18	50	60	"	GX10q-3	"	Стартерная	-	"
3118	18	50	60	Прямоугольная	2G10	"	Бесстартерная		"
3418	18	50	60	Многоканальная	GX24q-2	"	"		"
0720	20	-	60	Четырехканальная	GX32d-2	Внутренние	-	-	"
6820	20	>= 20000		Кольцевая	GZ10q	Внешние	-	Бесстартерная	"
3021	21	50	-	Квадратная	GR10q	"	Стартерная	-	"
5021	21	50	-	"	GR10q	"	Бесстартерная	-	Предварительного подогрева, высокоомный
3222	22	50	60	Кольцевая	G10q	"	Стартерная	-	Предварительного подогрева
5222	22	-	60	"	G10q	"	Бесстартерная	-	Предварительного подогрева, низкоомный
6722	22	>= 20000		Кольцевая	2GX13	Внешние	-	Бесстартерная	Предварительного подогрева
2224	24	50	60	Двухканальная	2G11	"	Бесстартерная	"	"
3124	24	50	60	Прямоугольная	2G10	"	"	"	"
4224	24/27	-	60	Двухканальная	2G11	"	"	-	Предварительного подогрева, низкоомный
0526	26	50	60	Четырехканальная	G24d-3	Внутренние	-	-	Предварительного подогрева
1426	26	50	60	Многоканальная	GX24d-3	"	-	-	"
(A3:2004)

Продолжение

Номер листа 60901-IEC	Номинальная мощность, Вт	Частота, Гц		Форма	Цоколь	Средства зажигания	Схема		Тип электрода
Номер листа 60901-IEC	Номинальная мощность, Вт	Частота, Гц		Форма	Цоколь	Средства зажигания	Сеть переменного тока	ВЧ	Тип электрода
2526	26	50	60	Четырехканальная	G24q-3	Внешние	Стартерная	Бесстартерная	"
3426	26	50	60	Многоканальная	GX24q-3	Внешние	Стартерная	Бесстартерная	Предварительного подогрева
0727	27	-	60	Четырехканальная	GX32d-3	Внутренние	-	-	"
2127	27	50	60	Двухканальная	GY10q-4	Внешние	Стартерная	-	"
2627	27	50	60	Четырехканальная	GX10q-4	"	"	-	"
6827	27	>= 20000		Кольцевая	GZ10q	"	-	Бесстартерная	"
1028	28	50	-	Квадратная	GR8	Внутренние	-	-	"
2128	28	50	60	Двухканальная	GY10q-5	Внешние	Стартерная	-	"
3028	28	50	-	Квадратная	GR10q	"	"	-	"
5028	28	50	-	"	GR10q	"	Бесстартерная	-	Предварительного подогрева, низкоомный
2130	30	50	60	Двухканальная	GY10q-4	"	Стартерная	-	Предварительного подогрева
3232	32	50	60	Кольцевая	G10q	Внешние	Стартерная	Бесстартерная	Предварительного подогрева
5232	32	-	60	"	G10q	"	Бесстартерная	-	"
7432	32	>= 20000		Многоканальная	GX24q-3	"	-	Бесстартерная	"
6834	34	>= 20000		Кольцевая	GZ10q	"	-	"	"
2136	36	50	60	Двухканальная	GY10q-6	"	Стартерная	-	"
2236	36	50	60	"	2G11	"	"	Бесстартерная	"
(A3:2004)

Продолжение

Номер листа 60901-IEC	Номинальная мощность, Вт	Частота, Гц		Форма	Цоколь	Средства зажигания	Схема		Тип электрода
Номер листа 60901-IEC	Номинальная мощность, Вт	Частота, Гц		Форма	Цоколь	Средства зажигания	Сеть переменного тока	ВЧ	Тип электрода
3136	36	50	60	Прямоугольная	2G10	"	"	"	"
4236	36/39	-	60	Двухканальная	2G11	"	Бесстартерная	-	Предварительного подогрева, низкоомный
3038	38	50	-	Квадратная	GR10q	Внешние	Стартерная	-	Предварительного подогрева
5038	38	50	-	"	GR10q	"	Бесстартерная	-	Предварительного подогрева, низкоомный
3240	40	50	-	Кольцевая	G10q	Внешние	Стартерная	-	Предварительного подогрева
5240	40	-	60	"	G10q	"	Бесстартерная	-	Предварительного подогрева, низкоомный
6014	14	>= 20000		Многоканальная-6	GR14q-1	"	-	Бесстартерная	Предварительного подогрева
6017	17	>= 20000		"	GR14q-1	"	-	"	"
6240	40	>= 20000		Двухканальная	2G11	"	-	"	"
6740	40	>= 20000		Кольцевая	2GX13	"	-	"	"
6841	41	>= 20000		"	GZ10q	"	-	"	"
6941	41	>= 20000		Кольцевая	GU10q	Внешние	-	Бесстартерная	Предварительного подогрева
7442	42	>= 20000		Многоканальная	GX24q-4	"	-	"	"
7442	42	>= 20000		Многоканальная	GX24q-4	"	-	"	"
6255	55	>= 20000		Двухканальная	2G11	"	-	"	"
6255	55	>= 20000		Двухканальная	2G11	"	-	"	"
6755	55	>= 20000		Кольцевая	2GX13	"	-	"	"
7456	57	>= 20000		Многоканальная-6	GX24q-5	"	-	"	"
7457	57	>= 20000		Многоканальная-8	GX24q-5	"	-	"	"
6760	60	>= 20000		Кольцевая	2GX13	"	-	"	"
(A3:2004)

Окончание

Номер листа 60901-IEC	Номинальная мощность, Вт	Частота, Гц	Форма	Цоколь	Средства зажигания	Схема		Тип электрода
Номер листа 60901-IEC	Номинальная мощность, Вт	Частота, Гц	Форма	Цоколь	Средства зажигания	Сеть переменного тока	ВЧ	Тип электрода
7660	60	>= 20000	Многоканальная-6	2G8-1	"	-	"	"
7862	62	>= 20000	Многоканальная-8	2G8-2	"	-	"	"
6968	68	>= 20000	Кольцевая	GU10q	"	-	"	"
7469	70	>= 20000	Многоканальная-6	GX24q-6	"	-	"	"
7470	70	>= 20000	Многоканальная-8	GX24q-6	"	-	"	"
6280	80	>= 20000	Двухканальная	2G11	"	-	"	"
7882	82	>= 20000	Многоканальная-8	2G8-2	"	-	"	"
7685	85	>= 20000	Многоканальная-6	2G8-1	"	-	"	"
6997	97	>= 20000	Кольцевая	GU10q	"	-	"	"
7719	120	>= 20000	Многоканальная-6	2G8-1	"	-	"	"
7720	120	>= 20000	Многоканальная-8	2G8-1	"	-	"	"
(A3:2004), (A5:2011)

		ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами Двухканальная									С. 1
МСОЛ: FSD-5-I-G23
	Номинальная мощность, Вт		Схема			Электрод				Цоколь
	5		Внутренний стартер			Предварительного подогрева				G23

	Размеры В миллиметрах
	A, не более		B, не более					C, не более
	28		13					85
Цоколь: см. лист 7004-69 IEC 60061-1.
	Характеристики зажигания
	Частота, Гц		Нормируемое напряжение на ПРА, В			Испытательное напряжение (действующее), В				Время зажигания, с
	50		220			198				10
	60		118			106				10

	Электрические параметры
	Частота, Гц	Нормируемая мощность, Вт		Напряжение на лампе (действующее), В					Нормируемый ток лампы, А		Нормируемый ток предварительного подогрева, А
				Нормируемое	Не менее		Не более
	50	5,4		35	30		40		0,180		0,190
	60	5,5		35	30		40		0,180		0,190
Испытательное положение: вертикальное, цоколем вверх.
60901-IEC-0005-1

		ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами Двухканальная				С. 2
МСОЛ: FSD-5-I-G23
	Характеристики ДОИ
	Частота, Гц	Номинальная мощность, Вт	Нормируемое напряжение, В	Ток калибровки, А	Отношение напряжения к току, Ом	Коэффициент мощности
	50	9	220	0,170	1180	0,12
	60	5,5	118	0,180	605	0,075

	Информация для расчета ПРА
	Частота, Гц				50	60
	Ток предварительного подогрева, А		Не менее		0,153	0,153
			Не более		0,240	0,240
	Напряжение холостого хода на лампе, В		Действующее значение, не менее		198	108
			Пиковое значение, не более		400	440
	Резистор, заменяющий два последовательно соединенных электрода, Ом				160	160
	Рабочий ток лампы, А		Не более		0,190	0,190

	Информация для расчета светильника
	Наибольший контур лампы: см. лист 60901-IEC-A010 с размером H, мм						85
	Наибольшая температура на цоколе, °C						90

60901-IEC-0005-1

		ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами Двухканальная									С. 1
МСОЛ: FSD-7-I-G23
	Номинальная мощность, Вт		Схема			Электрод				Цоколь
	7		Внутренний стартер			Предварительного подогрева				G23

	Размеры В миллиметрах
	A, не более		B, не более					C, не более
	28		13					115
Цоколь: см. лист 7004-69 IEC 60061-1.
	Характеристики зажигания
	Частота, Гц		Нормируемое напряжение на ПРА, В			Испытательное напряжение (действующее), В				Время зажигания, с
	50		220			198				10
	60		118			106				10

	Электрические параметры
	Частота, Гц	Нормируемая мощность, Вт		Напряжение на лампе (действующее), В					Нормируемый ток лампы, А		Нормируемый ток предварительного подогрева, А
				Нормируемое	Не менее		Не более
	50	7,1		47	42		52		0,175		0,190
	60	7,0		45	40		50		0,180		0,190
Испытательное положение: вертикальное, цоколем вверх.
60901-IEC-0007-1

		ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами Двухканальная				С. 2
МСОЛ: FSD-7-I-G23
	Характеристики ДОИ
	Частота, Гц	Номинальная мощность, Вт	Нормируемое напряжение, В	Ток калибровки, А	Отношение напряжения к току, Ом	Коэффициент мощности
	50	9	220	0,170	1180	0,12
	60	7	118	0,180	570	0,075

	Информация для расчета ПРА
	Частота, Гц				50	60
	Ток предварительного подогрева, А		Не менее		0,153	0,153
			Не более		0,240	0,240
	Напряжение холостого хода на лампе, В		Действующее значение, не менее		198	108
			Пиковое значение, не более		400	440
	Резистор, заменяющий два последовательно соединенных электрода, Ом				160	160
	Рабочий ток лампы, А		Не более		0,190	0,190

	Информация для расчета светильника
	Наибольший контур лампы: см. лист 60901-IEC-A010 с размером H, мм						115
	Наибольшая температура на цоколе, °C						90

60901-IEC-0007-1

		ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами Двухканальная									С. 1
МСОЛ: FSD-9-I-G23
	Номинальная мощность, Вт		Схема			Электрод				Цоколь
	9		Внутренний стартер			Предварительного подогрева				G23

	Размеры В миллиметрах
	A, не более		B, не более					C, не более
	28		13					145
Цоколь: см. лист 7004-69 IEC 60061-1.
	Характеристики зажигания
	Частота, Гц		Нормируемое напряжение на ПРА, В			Испытательное напряжение (действующее), В				Время зажигания, с
	50		220			198				10
	60		118			106				10

	Электрические параметры
	Частота, Гц	Нормируемая мощность, Вт		Напряжение на лампе (действующее), В					Нормируемый ток лампы, А		Нормируемый ток предварительного подогрева, А
				Нормируемое	Не менее		Не более
	50	8,7		60	54		66		0,170		0,190
	60	9,0		59	53		65		0,180		0,190
Испытательное положение: вертикальное, цоколем вверх.
60901-IEC-0009-1

		ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами Двухканальная				С. 2
МСОЛ: FSD-9-I-G23
	Характеристики ДОИ
	Частота, Гц	Номинальная мощность, Вт	Нормируемое напряжение, В	Ток калибровки, А	Отношение напряжения к току, Ом	Коэффициент мощности
	50	9	220	0,170	1180	0,12
	60	9	118	0,180	515	0,075

	Информация для расчета ПРА
	Частота, Гц				50	60
	Ток предварительного подогрева, А		Не менее		0,153	0,153
			Не более		0,240	0,240
	Напряжение холостого хода на лампе, В		Действующее значение, не менее		198	108
			Пиковое значение, не более		400	440
	Резистор, заменяющий два последовательно соединенных электрода, Ом				160	160
	Рабочий ток лампы, А		Не более		0,190	0,190

	Информация для расчета светильника
	Наибольший контур лампы: см. лист 60901-IEC-A010 с размером H, мм						145
	Наибольшая температура на цоколе, °C						90

60901-IEC-0009-1

		ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами Двухканальная									С. 1
МСОЛ: FSD-11-I-G23
	Номинальная мощность, Вт		Схема			Электрод				Цоколь
	11		Внутренний стартер			Предварительного подогрева				G23

	Размеры В миллиметрах
	A, не более		B, не более					C, не более
	28		13					215
Цоколь: см. лист 7004-69 IEC 60061-1.
	Характеристики зажигания
	Частота, Гц		Нормируемое напряжение на ПРА, В			Испытательное напряжение (действующее), В				Время зажигания, с
	50		220			198				10
	60		-			-				-

	Электрические параметры
	Частота, Гц	Нормируемая мощность, Вт		Напряжение на лампе (действующее), В					Нормируемый ток лампы, А		Нормируемый ток предварительного подогрева, А
				Нормируемое	Не менее		Не более
	50	11,8		91	81		101		0,155		0,190
	60	-		-	-		-		-		-
Испытательное положение: вертикальное, цоколем вверх.
60901-IEC-0011-1

		ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами Двухканальная				С. 2
МСОЛ: FSD-11-I-G23
	Характеристики ДОИ
	Частота, Гц	Номинальная мощность, Вт	Нормируемое напряжение, В	Ток калибровки, А	Отношение напряжения к току, Ом	Коэффициент мощности
	50	9	220	0,170	1180	0,12
	60	-	-	-	-	-

	Информация для расчета ПРА
	Частота, Гц				50	60
	Ток предварительного подогрева, А		Не менее		0,153	-
			Не более		0,240	-
	Напряжение холостого хода на лампе, В		Действующее значение, не менее		198	-
			Пиковое значение, не более		400	-
	Резистор, заменяющий два последовательно соединенных электрода, Ом				160	-
	Рабочий ток лампы, А		Не более		0,190	-

	Информация для расчета светильника
	Наибольший контур лампы: см. лист 60901-IEC-A010 с размером H, мм						215
	Наибольшая температура на цоколе, °C						90

60901-IEC-0011-1

		ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами Двухканальная									С. 1
МСОЛ: FSD-13-I-GX23
	Номинальная мощность, Вт		Схема			Электрод				Цоколь
	13		Внутренний стартер			Предварительного подогрева				GX23

	Размеры В миллиметрах
	A, не более		B, не более					C, не более
	28		13					170
Цоколь: см. лист 7004-86 IEC 60061-1.
	Характеристики зажигания
	Частота, Гц		Нормируемое напряжение на ПРА, В			Испытательное напряжение (действующее), В				Время зажигания, с
	50		-			-				-
	60		118			106				10

	Электрические параметры
	Частота, Гц	Нормируемая мощность, Вт		Напряжение на лампе (действующее), В					Нормируемый ток лампы, А		Нормируемый ток предварительного подогрева, А
				Нормируемое	Не менее		Не более
	50	-		-	-		-		-		-
	60	13,4		59	53		65		0,285		0,400
Испытательное положение: вертикальное, цоколем вверх.
60901-IEC-0013-1

		ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами Двухканальная				С. 2
МСОЛ: FSD-13-I-GX23
	Характеристики ДОИ
	Частота, Гц	Номинальная мощность, Вт	Нормируемое напряжение, В	Ток калибровки, А	Отношение напряжения к току, Ом	Коэффициент мощности
	50	-	-	-	-	-
	60	13	118	0,285	325	0,075

	Информация для расчета ПРА
	Частота, Гц				50	60
	Ток предварительного подогрева, А		Не менее		-	0,270
			Не более		-	0,525
	Напряжение холостого хода на лампе, В		Действующее значение, не менее		-	106
			Пиковое значение, не более		-	440
	Резистор, заменяющий два последовательно соединенных электрода, Ом				-	25
	Рабочий ток лампы, А		Не более		-	<*>

	Информация для расчета светильника
	Наибольший контур лампы: см. лист 60901-IEC-A010 с размером H, мм						170
	Наибольшая температура на цоколе, °C						90
-------------------------------- <*> В стадии рассмотрения.
60901-IEC-0013-1

		ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами Четырехканальная									С. 1
МСОЛ: FSQ-10-I-G24d=1
	Номинальная мощность, Вт		Схема			Электрод				Цоколь
	10		Внутренний стартер			Предварительного подогрева				G24d-1

	Размеры В миллиметрах
	A, не более		B, не более					C, не более
	28		28					95
Цоколь: см. лист 7004-86 IEC 60061-1.
	Характеристики зажигания
	Частота, Гц		Нормируемое напряжение на ПРА, В			Испытательное напряжение (действующее), В				Время зажигания, с
	50		220			198				10
	60		220			198				10

	Электрические параметры
	Частота, Гц	Нормируемая мощность, Вт		Напряжение на лампе (действующее), В					Нормируемый ток лампы, А		Нормируемый ток предварительного подогрева, А
				Нормируемое	Не менее		Не более
	50	10		64	58		70		0,190		0,210
	60	10		64	58		70		0,190		0,210
Испытательное положение: вертикальное, цоколем вверх.
60901-IEC-0510-1

		ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами Четырехканальная				С. 2
МСОЛ: FSQ-10-I-G24d=1
	Характеристики ДОИ
	Частота, Гц	Номинальная мощность, Вт	Нормируемое напряжение, В	Ток калибровки, А	Отношение напряжения к току, Ом	Коэффициент мощности
	50	10	220	0,190	1070	0,12
	60	10	220	0,190	1080	0,075

	Информация для расчета ПРА
	Частота, Гц				50	60
	Ток предварительного подогрева, А		Не менее		0,153	0,153
			Не более		0,275	0,275
	Напряжение холостого хода на лампе, В		Действующее значение, не менее		198	198
			Пиковое значение, не более		400	440
	Резистор, заменяющий два последовательно соединенных электрода, Ом				100	100
	Рабочий ток лампы, А		Не более		0,210	0,210

	Информация для расчета светильника
	Наибольший контур лампы: см. лист 60901-IEC-A010 с размером H, мм						95
	Наибольшая температура на цоколе, °C						90

60901-IEC-0510-1

		ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами Четырехканальная									С. 1
МСОЛ: FSQ-13-I-G24d=1
	Номинальная мощность, Вт		Схема			Электрод				Цоколь
	13		Внутренний стартер			Предварительного подогрева				G24d-1

	Размеры В миллиметрах
	A, не более		B, не более					C, не более
	28		28					130
Цоколь: см. лист 7004-78 IEC 60061-1.
	Характеристики зажигания
	Частота, Гц		Нормируемое напряжение на ПРА, В			Испытательное напряжение (действующее), В				Время зажигания, с
	50		220			198				10
	60		220			198				10

	Электрические параметры
	Частота, Гц	Нормируемая мощность, Вт		Напряжение на лампе (действующее), В					Нормируемый ток лампы, А		Нормируемый ток предварительного подогрева, А
				Нормируемое	Не менее		Не более
	50	13		91	81		101		0,175		0,210
	60	13		91	81		101		0,175		0,210
Испытательное положение: вертикальное, цоколем вверх.
60901-IEC-0513-1

		ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами Четырехканальная				С. 2
МСОЛ: FSQ-13-I-G24d=1
	Характеристики ДОИ
	Частота, Гц	Номинальная мощность, Вт	Нормируемое напряжение, В	Ток калибровки, А	Отношение напряжения к току, Ом	Коэффициент мощности
	50	13	220	0,165	1070	0,12
	60	13	220	0,170	1080	0,075

	Информация для расчета ПРА
	Частота, Гц				50	60
	Ток предварительного подогрева, А		Не менее		0,153	0,153
			Не более		0,275	0,275
	Напряжение холостого хода на лампе, В		Действующее значение, не менее		198	198
			Пиковое значение, не более		400	440
	Резистор, заменяющий два последовательно соединенных электрода, Ом				100	100
	Рабочий ток лампы, А		Не более		0,190	0,190

	Информация для расчета светильника
	Наибольший контур лампы: см. лист 60901-IEC-A010 с размером H, мм						130
	Наибольшая температура на цоколе, °C						90

60901-IEC-0513-1

		ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами Четырехканальная									С. 1
МСОЛ: FSQ-18-I-G24d=2
	Номинальная мощность, Вт		Схема			Электрод				Цоколь
	18		Внутренний стартер			Предварительного подогрева				G24d-2

	Размеры В миллиметрах
	A, не более		B, не более					C, не более
	28		28					140
Цоколь: см. лист 7004-78 IEC 60061-1.
	Характеристики зажигания
	Частота, Гц		Нормируемое напряжение на ПРА, В			Испытательное напряжение (действующее), В				Время зажигания, с
	50		220			198				10
	60		220			198				10

	Электрические параметры
	Частота, Гц	Нормируемая мощность, Вт		Напряжение на лампе (действующее), В					Нормируемый ток лампы, А		Нормируемый ток предварительного подогрева, А
				Нормируемое	Не менее		Не более
	50	18		100	90		110		0,220		0,280
	60	18		100	90		110		0,220		0,280
Испытательное положение: вертикальное, цоколем вверх.
60901-IEC-0518-2

		ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами Четырехканальная				С. 2
МСОЛ: FSQ-18-I-G24d=2
	Характеристики ДОИ
	Частота, Гц	Номинальная мощность, Вт	Нормируемое напряжение, В	Ток калибровки, А	Отношение напряжения к току, Ом	Коэффициент мощности
	50	18	220	0,220	800	0,12
	60	18	220	0,220	815	0,075

	Информация для расчета ПРА
	Частота, Гц				50	60
	Ток предварительного подогрева, А		Не менее		0,190	0,190
			Не более		0,375	0,375
	Напряжение холостого хода на лампе, В		Действующее значение, не менее		198	198
			Пиковое значение, не более		400	440
	Резистор, заменяющий два последовательно соединенных электрода, Ом				80	80
	Рабочий ток лампы, А		Не более		0,240	0,240

	Информация для расчета светильника
	Наибольший контур лампы: см. лист 60901-IEC-A010 с размером H, мм						140
	Наибольшая температура на цоколе, °C						90

60901-IEC-0518-2

		ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами Четырехканальная									С. 1
МСОЛ: FSQ-26-I-G24d=3
	Номинальная мощность, Вт		Схема			Электрод				Цоколь
	26		Внутренний стартер			Предварительного подогрева				G24d-3

	Размеры В миллиметрах
	A, не более		B, не более					C, не более
	28		28					160
Цоколь: см. лист 7004-78 IEC 60061-1.
	Характеристики зажигания
	Частота, Гц		Нормируемое напряжение на ПРА, В			Испытательное напряжение (действующее), В				Время зажигания, с
	50		220			198				10
	60		220			198				10

	Электрические параметры
	Частота, Гц	Нормируемая мощность, Вт		Напряжение на лампе (действующее), В					Нормируемый ток лампы, А		Нормируемый ток предварительного подогрева, А
				Нормируемое	Не менее		Не более
	50	26		105	95		115		0,325		0,420
	60	26		105	95		115		0,325		0,420
Испытательное положение: вертикальное, цоколем вверх.
60901-IEC-0526-2

		ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами Четырехканальная				С. 2
МСОЛ: FSQ-26-I-G24d=3
	Характеристики ДОИ
	Частота, Гц	Номинальная мощность, Вт	Нормируемое напряжение, В	Ток калибровки, А	Отношение напряжения к току, Ом	Коэффициент мощности
	50	26	220	0,315	540	0,10
	60	26	220	0,315	546	0,075

	Информация для расчета ПРА
	Частота, Гц				50	60
	Ток предварительного подогрева, А		Не менее		0,270	0,270
			Не более		0,550	0,550
	Напряжение холостого хода на лампе, В		Действующее значение, не менее		198	198
			Пиковое значение, не более		400	440
	Резистор, заменяющий два последовательно соединенных электрода, Ом				25	25
	Рабочий ток лампы, А		Не более		0,360	0,360

	Информация для расчета светильника
	Наибольший контур лампы: см. лист 60901-IEC-A010 с размером H, мм						160
	Наибольшая температура на цоколе, °C						90

60901-IEC-0526-2

		ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами Четырехканальная									С. 1
МСОЛ: FSQ-15-I-GX32d=1
	Номинальная мощность, Вт		Схема			Электрод				Цоколь
	15		Внутренний стартер			Предварительного подогрева				GX32d-1

	Размеры В миллиметрах
	A, не более		B, не более					C, не более
	41		41					117
Цоколь: см. лист 7004-87 IEC 60061-1.
	Характеристики зажигания
	Частота, Гц		Нормируемое напряжение на ПРА, В			Испытательное напряжение (действующее), В				Время зажигания, с
	50		-			-				-
	60		118			108				10

	Электрические параметры
	Частота, Гц	Нормируемая мощность, Вт		Напряжение на лампе (действующее), В					Нормируемый ток лампы, А		Нормируемый ток предварительного подогрева, А
				Нормируемое	Не менее		Не более
	50	-		-	-		-		-		-
	60	15		53	<*>		<*>		0,325		<*>
Испытательное положение: вертикальное, цоколем вверх. -------------------------------- <*> В стадии рассмотрения.
60901-IEC-0715-1

		ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами Четырехканальная				С. 2
МСОЛ: FSQ-15-I-GX32d=1
	Характеристики ДОИ
	Частота, Гц	Номинальная мощность, Вт	Нормируемое напряжение, В	Ток калибровки, А	Отношение напряжения к току, Ом	Коэффициент мощности
	50	-	-	-	-	-
	60	15	118	0,325	290	0,075

	Информация для расчета ПРА
	Частота, Гц				50	60
	Ток предварительного подогрева, А		Не менее		-	0,280
			Не более		-	0,650
	Напряжение холостого хода на лампе, В		Действующее значение, не менее		-	108
			Пиковое значение, не более		-	400
	Резистор, заменяющий два последовательно соединенных электрода, Ом				-	25
	Рабочий ток лампы, А		-		-	<*>

	Информация для расчета светильника
	Наибольший контур лампы: см. лист 60901-IEC-A010 с размером H, мм						117
	Наибольшая температура на цоколе, °C						90
-------------------------------- <*> В стадии рассмотрения.
60901-IEC-0715-1

		ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами Четырехканальная									С. 1
МСОЛ: FSQ-20-I-GX32d=2
	Номинальная мощность, Вт		Схема			Электрод				Цоколь
	20		Внутренний стартер			Предварительного подогрева				GX32d-2

	Размеры В миллиметрах
	A, не более		B, не более					C, не более
	41		41					130
Цоколь: см. лист 7004-87 IEC 60061-1.
	Характеристики зажигания
	Частота, Гц		Нормируемое напряжение на ПРА, В			Испытательное напряжение (действующее), В				Время зажигания, с
	50		-			-				-
	60		118			108				10

	Электрические параметры
	Частота, Гц	Нормируемая мощность, Вт		Напряжение на лампе (действующее), В					Нормируемый ток лампы, А		Нормируемый ток предварительного подогрева, А
				Нормируемое	Не менее		Не более
	50	-		-	-		-		-		-
	60	20		53	<*>		<*>		0,450		<*>
Испытательное положение: вертикальное, цоколем вверх. -------------------------------- <*> В стадии рассмотрения.
60901-IEC-0720-1

		ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами Четырехканальная				С. 2
МСОЛ: FSQ-20-I-GX32d=2

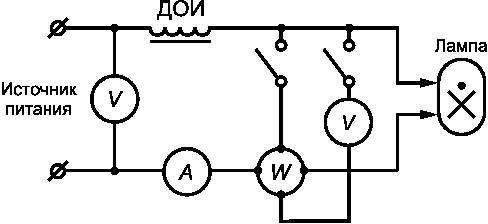

	Характеристики ДОИ
	Частота, Гц	Номинальная мощность, Вт	Нормируемое напряжение, В	Ток калибровки, А	Отношение напряжения к току, Ом	Коэффициент мощности
	50	-	-	-	-	-
	60	20	118	0,450	209	0,075

	Информация для расчета ПРА
	Частота, Гц				50	60
	Ток предварительного подогрева, А		Не менее		-	0,405
			Не более		-	0,850
	Напряжение холостого хода на лампе, В		Действующее значение, не менее		-	108
			Пиковое значение, не более		-	400
	Резистор, заменяющий два последовательно соединенных электрода, Ом				-	25 <*>
	Рабочий ток лампы, А		Не более		-	<*>

	Информация для расчета светильника
	Наибольший контур лампы: см. лист 60901-IEC-A010 с размером H, мм						130
	Наибольшая температура на цоколе, °C						90
-------------------------------- <*> В стадии рассмотрения.
60901-IEC-0720-1

		ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами Четырехканальная									С. 1
МСОЛ: FSQ-27-I-GX32d=3
	Номинальная мощность, Вт		Схема			Электрод				Цоколь
	27		Внутренний стартер			Предварительного подогрева				GX32d-3

	Размеры В миллиметрах
	A, не более		B, не более					C, не более
	41		41					146
Цоколь: см. лист 7004-87 IEC 60061-1.
	Характеристики зажигания
	Частота, Гц		Нормируемое напряжение на ПРА, В			Испытательное напряжение (действующее), В				Время зажигания, с
	50		-			-				-
	60		118			108				10

	Электрические параметры
	Частота, Гц	Нормируемая мощность, Вт		Напряжение на лампе (действующее), В					Нормируемый ток лампы, А		Нормируемый ток предварительного подогрева, А
				Нормируемое	Не менее		Не более
	50	-		-	-		-		-		-
	60	27		54	<*>		<*>		0,625		<*>
Испытательное положение: вертикальное, цоколем вверх. -------------------------------- <*> В стадии рассмотрения.
60901-IEC-0727-1

		ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами Четырехканальная				С. 2
МСОЛ: FSQ-27-I-GX32d=3
	Характеристики ДОИ
	Частота, Гц	Номинальная мощность, Вт	Нормируемое напряжение, В	Ток калибровки, А	Отношение напряжения к току, Ом	Коэффициент мощности
	50	-	-	-	-	-
	60	27	118	0,625	154	0,075

	Информация для расчета ПРА
	Частота, Гц				50	60
	Ток предварительного подогрева, А		Не менее		-	0,540
			Не более		-	1,080
	Напряжение холостого хода на лампе, В		Действующее значение, не менее		-	108
			Пиковое значение, не более		-	400
	Резистор, заменяющий два последовательно соединенных электрода, Ом				-	25 <*>
	Рабочий ток лампы, А		Не более		-	<*>

	Информация для расчета светильника
	Наибольший контур лампы: см. лист 60901-IEC-A010 с размером H, мм						146
	Наибольшая температура на цоколе, °C						90
-------------------------------- <*> В стадии рассмотрения.
60901-IEC-0727-1

			ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами Квадратная										С. 1
МСОЛ: FSS-16-I-GR8
	Номинальная мощность, Вт			Схема				Электрод				Цоколь
	16			Внутренний стартер				Предварительного подогрева				GR8

	Размеры В миллиметрах
	A	B		C		D		E		F	G
	138	141		27,5		15		41		40	49		51
Цоколь: см. лист 7004-68 IEC 60061-1.
	Характеристики зажигания
	Частота, Гц			Нормируемое напряжение на ПРА, В				Испытательное напряжение (действующее), В				Время зажигания, с
	50			220				198				10
	60			-				-				-

	Электрические параметры
	Частота, Гц		Нормируемая мощность, Вт		Напряжение на лампе (действующее), В						Нормируемый ток лампы, А		Нормируемый ток предварительного подогрева, А
					Нормируемое		Не менее		Не более
	50		16		103		93		113		0,195		0,260
	60		-		-		-		-		-		-
Испытательное положение: горизонтальное.
60901-IEC-1016-1

		ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами Квадратная				С. 2
МСОЛ: FSS-16-I-GR8
	Характеристики ДОИ
	Частота, Гц	Номинальная мощность, Вт	Нормируемое напряжение, В	Ток калибровки, А	Отношение напряжения к току, Ом	Коэффициент мощности
	50	16	220	0,195	890	0,12
	60	16	220	0,195	900	0,075

	Информация для расчета ПРА
	Частота, Гц				50	60
	Ток предварительного подогрева, А		Не менее		0,175	-
			Не более		0,140	-
	Напряжение холостого хода на лампе, В		Действующее значение, не менее		198	-
			Пиковое значение, не более		400	-
	Резистор, заменяющий два последовательно соединенных электрода, Ом				130	-
	Рабочий ток лампы, А		Не более		<*>	-

	Информация для расчета светильника
	Наибольший контур лампы: см. лист 60901-IEC-B020
-------------------------------- <*> В стадии рассмотрения.
60901-IEC-1016-2
(A5:2011)

			ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами Квадратная										С. 1
МСОЛ: FSS-28-I-GR8
	Номинальная мощность, Вт			Схема				Электрод				Цоколь
	28			Внутренний стартер				Предварительного подогрева				GR8

	Размеры В миллиметрах
	A	B		C		D		E		F	G
	205	207		33		24		41		47	74		77
Цоколь: см. лист 7004-68 IEC 60061-1.
	Характеристики зажигания
	Частота, Гц			Нормируемое напряжение на ПРА, В				Испытательное напряжение (действующее), В				Время зажигания, с
	50			220				198				10
	60			-				-				-

	Электрические параметры
	Частота, Гц		Нормируемая мощность, Вт		Напряжение на лампе (действующее), В						Нормируемый ток лампы, А		Нормируемый ток предварительного подогрева, А
					Нормируемое		Не менее		Не более
	50		28		108		98		118		0,32		0,410
	60		-		-		-		-		-		-
Испытательное положение: горизонтальное.
60901-IEC-1028-1

		ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами Квадратная				С. 2
МСОЛ: FSS-28-I-GR8
	Характеристики ДОИ
	Частота, Гц	Номинальная мощность, Вт	Нормируемое напряжение, В	Ток калибровки, А	Отношение напряжения к току, Ом	Коэффициент мощности
	50	28	210	0,320	480	0,10
	60	28	210	0,320	485	0,075

	Информация для расчета ПРА
	Частота, Гц				50	60
	Ток предварительного подогрева, А		Не менее		0,290	-
			Не более		0,680	-
	Напряжение холостого хода на лампе, В		Действующее значение, не менее		198	-
			Пиковое значение, не более		400	-
	Резистор, заменяющий два последовательно соединенных электрода, Ом				18	-
	Рабочий ток лампы, А		Не более		<*>	-

	Информация для расчета светильника
	Наибольший контур лампы: см. лист 60901-IEC-B030
-------------------------------- <*> В стадии рассмотрения.
60901-IEC-1028-2
(A5:2011)

		ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами Многоканальная									С. 1
МСОЛ: FSM-13-I-GX24d=1
	Номинальная мощность, Вт		Схема			Электрод				Цоколь
	13		Внутренний стартер			Предварительного подогрева				GX24d-1

	Размеры В миллиметрах
	A, не более		B, не более					C, не более
	52		52					90
Цоколь: см. лист 7004-87 IEC 60061-1.
	Характеристики зажигания
	Частота, Гц		Нормируемое напряжение на ПРА, В			Испытательное напряжение (действующее), В				Время зажигания, с
	50		220			198				10
	60		220			198				10

	Электрические параметры
	Частота, Гц	Нормируемая мощность, Вт		Напряжение на лампе (действующее), В					Нормируемый ток лампы, А		Нормируемый ток предварительного подогрева, А
				Нормируемое	Не менее		Не более
	50	13		91	81		101		0,175		0,210
	60	13		91	81		101		0,175		0,210
Испытательное положение: вертикальное, цоколем вверх.
60901-IEC-1413-1

		ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами Многоканальная				С. 2
МСОЛ: FSM-13-I-GX24d=1
	Характеристики ДОИ
	Частота, Гц	Номинальная мощность, Вт	Нормируемое напряжение, В	Ток калибровки, А	Отношение напряжения к току, Ом	Коэффициент мощности
	50	13	220	0,165	1070	0,12
	60	13	220	0,170	1080	0,075

	Информация для расчета ПРА
	Частота, Гц				50	60
	Ток предварительного подогрева, А		Не менее		0,153	0,153
			Не более		0,275	0,275
	Напряжение холостого хода на лампе, В		Действующее значение, не менее		198	198
			Пиковое значение, не более		400	440
	Резистор, заменяющий два последовательно соединенных электрода, Ом				100	100
	Рабочий ток лампы, А		Не более		0,190	0,190

	Информация для расчета светильника
	Наибольший контур лампы: см. лист 60901-IEC-B410 с размером H, мм						90
	Наибольшая температура на цоколе, °C						90

60901-IEC-1413-2

		ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами Многоканальная									С. 1
МСОЛ: FSM-18-I-GX24d=2
	Номинальная мощность, Вт		Схема			Электрод				Цоколь
	18		Внутренний стартер			Предварительного подогрева				GX24d-2

	Размеры В миллиметрах
	A, не более		B, не более					C, не более
	52		52					110
Цоколь: см. лист 7004-78 IEC 60061-1.
	Характеристики зажигания
	Частота, Гц		Нормируемое напряжение на ПРА, В			Испытательное напряжение (действующее), В				Время зажигания, с
	50		220			198				10
	60		220			198				10

	Электрические параметры
	Частота, Гц	Нормируемая мощность, Вт		Напряжение на лампе (действующее), В					Нормируемый ток лампы, А		Нормируемый ток предварительного подогрева, А
				Нормируемое	Не менее		Не более
	50	18		100	90		110		0,225		0,280
	60	18		100	90		110		0,225		0,280
Испытательное положение: вертикальное, цоколем вверх.
60901-IEC-1418-1

		ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами Многоканальная				С. 2
МСОЛ: FSM-18-I-GX24d=2
	Характеристики ДОИ
	Частота, Гц	Номинальная мощность, Вт	Нормируемое напряжение, В	Ток калибровки, А	Отношение напряжения к току, Ом	Коэффициент мощности
	50	18	220	0,220	800	0,12
	60	18	220	0,220	815	0,075

	Информация для расчета ПРА
	Частота, Гц				50	60
	Ток предварительного подогрева, А		Не менее		0,190	0,190
			Не более		0,375	0,375
	Напряжение холостого хода на лампе, В		Действующее значение, не менее		198	198
			Пиковое значение, не более		400	440
	Резистор, заменяющий два последовательно соединенных электрода, Ом				80	80
	Рабочий ток лампы, А		Не более		0,240	0,240

	Информация для расчета светильника
	Наибольший контур лампы: см. лист 60901-IEC-B410 с размером H, мм						110
	Наибольшая температура на цоколе, °C						90

60901-IEC-1418-2

		ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами Многоканальная									С. 1
МСОЛ: FSM-26-I-GX24d=3
	Номинальная мощность, Вт		Схема			Электрод				Цоколь
	26		Внутренний стартер			Предварительного подогрева				GX24d-3

	Размеры В миллиметрах
	A, не более		B, не более					C, не более
	52		52					130
Цоколь: см. лист 7004-78 IEC 60061-1.
	Характеристики зажигания
	Частота, Гц		Нормируемое напряжение на ПРА, В			Испытательное напряжение (действующее), В				Время зажигания, с
	50		220			198				10
	60		220			198				10

	Электрические параметры
	Частота, Гц	Нормируемая мощность, Вт		Напряжение на лампе (действующее), В					Нормируемый ток лампы, А		Нормируемый ток предварительного подогрева, А
				Нормируемое	Не менее		Не более
	50	26,5		105	95		115		0,325		0,420
	60	26,5		105	95		115		0,325		0,420
Испытательное положение: вертикальное, цоколем вверх.
60901-IEC-1426-1

		ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами Многоканальная				С. 2
МСОЛ: FSM-26-I-GX24d=3
	Характеристики ДОИ
	Частота, Гц	Номинальная мощность, Вт	Нормируемое напряжение, В	Ток калибровки, А	Отношение напряжения к току, Ом	Коэффициент мощности
	50	26	220	0,315	540	0,10
	60	26	220	0,315	546	0,075

	Информация для расчета ПРА
	Частота, Гц				50	60
	Ток предварительного подогрева, А		Не менее		0,270	0,270
			Не более		0,550	0,550
	Напряжение холостого хода на лампе, В		Действующее значение, не менее		198	198
			Пиковое значение, не более		400	440
	Резистор, заменяющий два последовательно соединенных электрода, Ом				25	25
	Рабочий ток лампы, А		Не более		0,360	0,360

	Информация для расчета светильника
	Наибольший контур лампы: см. лист 60901-IEC-B410 с размером H, мм						130
	Наибольшая температура на цоколе, °C						90

60901-IEC-1426-2

		ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами Двухканальная									С. 1
МСОЛ: FSD-5-E-2G7
	Номинальная мощность, Вт		Схема			Электрод				Цоколь
	5		Внешний стартер			Предварительного подогрева				2G7

	Размеры В миллиметрах
	A, не более		B, не более					C, не более
	28		13					85
Цоколь: см. лист 7004-102 IEC 60061-1.
	Характеристики зажигания
	Частота, Гц		Нормируемое напряжение на ПРА, В			Испытательное напряжение (действующее), В				Время зажигания, с
	50		220			198				10
	60		118			106				10

	Электрические параметры
	Частота, Гц	Нормируемая мощность, Вт		Напряжение на лампе (действующее), В					Нормируемый ток лампы, А		Нормируемый ток предварительного подогрева, А
				Нормируемое	Не менее		Не более
	50	5,4		35	30		40		0,180		0,190
	60	5,4		35	30		40		0,180		0,190
Испытательное положение: вертикальное, цоколем вверх.
	Характеристики электрода
	Испытательный ток, А			Сопротивление каждого электрода, Ом
				Нормируемое		Не менее			Не более
	0,130			50		37,5			62,5

60901-IEC-2005-2

		ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами Двухканальная				С. 2
МСОЛ: FSD-5-E-2G7
	Характеристики ДОИ
	Частота, Гц	Номинальная мощность, Вт	Нормируемое напряжение, В	Ток калибровки, А	Отношение напряжения к току, Ом	Коэффициент мощности
	50	9	220	0,170	1180	0,12
	60	5,5	118	0,180	605	0,075

	Информация для расчета ПРА
	Частота, Гц				50	60
	Ток предварительного подогрева, А		Не менее		0,153	0,153
			Не более		0,240	0,240
	Напряжение холостого хода на лампе, В		Действующее значение, не менее		198	198
			Пиковое значение, не более		400	440
	Резистор, заменяющий два последовательно соединенных электрода, Ом				160	160
	Напряжение на стартере при работающей лампе, В		Действующее значение, не более		<*>	<*>
	Рабочий ток лампы, А		Не более		0,190	0,190

	Информация для расчета стартера
	Импульс напряжения, В, не менее		Напряжение неконтактирования, В		Конденсатор для ПРП, пФ
					Не менее	Не более
	<*>		<*>		<*>	<*>

	Информация для расчета светильника
	Наибольший контур лампы: см. лист 60901-IEC-A020 с размером H, мм						85
-------------------------------- <*> В стадии рассмотрения.
60901-IEC-2005-2

		ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами Двухканальная					С. 3
МСОЛ: FSD-5-E-2G7

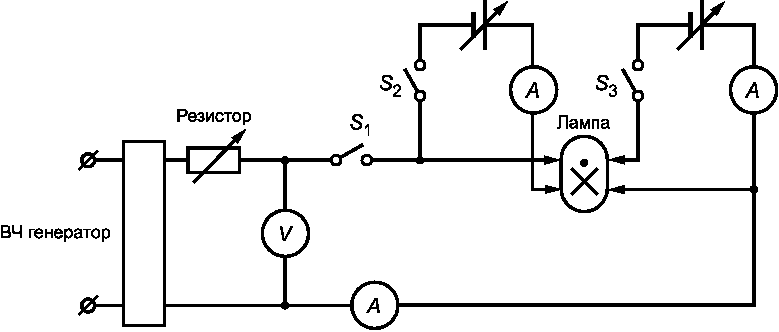

	Информация для расчета ВЧ ПРА
	Характеристики ВЧ ПРА
	Частота, кГц	Номинальная мощность, Вт	Нормируемое напряжение, В	Ток калибровки, А		Отношение напряжения к току, Ом
	20 - 26	5	54	0,190		140

	Типичные параметры лампы
	Частота, кГц	Номинальная мощность, Вт		Напряжение на лампе, В		Ток лампы, А
	>= 20	5		27		0,190
	Работа в нормальном режиме и режиме диммирования
	Частота, кГц					>= 20
	Ток перехода от работы в нормальном режиме к режиму диммирования I_D _{перехода}, А					0,100
	Рабочий ток лампы I_D _max, А			Не более		0,190
	Ток в любом вводе электродов I_LH _max, А			Не более		0,210
	Квалификация диммирующего ПРА с заменяющими резисторами (примечание 1)
	Нагрев электрода рабочим током любой лампы, измеренного с заменяющими резисторами
	Наименьшая сумма квадратов токов выводов: SoS_min: для I_D₃₀ < I_D <= I_{перехода} (примечание 2)				А²	X₁	0,030
					А	Y₁	0,240
	Нагрев электрода при конкретных рабочих токах, измеренных на заменяющих резисторах
	Рабочий ток		Параметры нагрева
	I_D_min, А	0,015	Наименьшее напряжение на электроде, В			CV_D_min	6,00
			Резисторы, заменяющие разрядную лампу, Ом			R_L_10min	2000
						R_L_10max	3900
	I_D₃₀, А	0,040	Наименьшая сумма квадратов токов выводов, А²			SoS₃₀	X₁ - Y₁I_D₃₀
			Резистор, заменяющий разрядную лампу, Ом			R_L₃₀	910
	I_D₆₀, А	0,080	Наименьшая сумма квадратов токов выводов, А²			SoS₆₀	X₁ - Y₁I_D₆₀
			Резистор, заменяющий разрядную лампу, Ом			R_L₆₀	430
	Наибольшее напряжение на электроде, В					CV_max	7,60
	Заменяющие электрод резисторы для квалификации диммирующего ПРА
	Заменяющий резистор каждого электрода для испытания требований диммирования, Ом					R_{испытания 1}	50,0
						R_{испытания 2}	55,0
						R_{испытания 3}	45,0
Примечания 1 Эта информация только для квалификации ПРА. Информацию о работе в режиме диммирования в системе лампа - ПРА см. в IEC/TS 62750. 2 Целевая сумма квадратов токов выводов (SoS_цел): .
60901-IEC-2005-4
(A6:2014)

		ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами Двухканальная					С. 4
МСОЛ: FSD-5-E-2G7
	Требования зажигания к электродам предварительного подогрева для времени зажигания 0,4 с < t_s < 3,0 с
	Наименьшая энергия предварительного подогрева электрода: E_min = Q_min + P_min t_s, Дж				Q_min	Дж	1,0
					P_min	Дж/с	0,5
	Напряжение на каждом электроде для E (t) < E_min, В				Действующее значение, не более		11
	Заменяющий резистор каждого электрода для проверки минимальных требований к предварительному подогреву электродов, Ом						30
	Наибольшая энергия предварительного подогрева электрода: E_max = Q_max + P_max t_s, Дж				Q_max	Дж	2,0
					P_max	Дж/с	1,0
	Заменяющий резистор каждого электрода для проверки максимальных требований к предварительному подогреву электродов, Ом						40
	Напряжение холостого хода на лампе без ВЗУ, В		Напряжение незажигания	t <= t_s		Действующее значение, не более	120
			Напряжение зажигания	t > t_s (+10 °C)		Действующее значение, не менее	250
				t > t_s (-15 °C)			<*>
	Диапазон заменяющего резистора каждого электрода для проверки требований к напряжению холостого хода, Ом						30,0 - 90,0
-------------------------------- <*> В стадии рассмотрения.
60901-IEC-2005-1
(A6:2014)

		ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами Двухканальная									С. 1
МСОЛ: FSD-7-E-2G7
	Номинальная мощность, Вт		Схема			Электрод				Цоколь
	7		Внешний стартер			Предварительного подогрева				2G7

	Размеры В миллиметрах
	A, не более		B, не более					C, не более
	28		13					115
Цоколь: см. лист 7004-102 IEC 60061-1.
	Характеристики зажигания
	Частота, Гц		Нормируемое напряжение на ПРА, В			Испытательное напряжение (действующее), В				Время зажигания, с
	50		220			198				10
	60		118			106				10

	Электрические параметры
	Частота, Гц	Нормируемая мощность, Вт		Напряжение на лампе (действующее), В					Нормируемый ток лампы, А		Нормируемый ток предварительного подогрева, А
				Нормируемое	Не менее		Не более
	50	7,1		47	42		52		0,175		0,190
	60	7,0		45	40		50		0,180		0,190
Испытательное положение: вертикальное, цоколем вверх.
	Характеристики электрода
	Испытательный ток, А			Сопротивление каждого электрода, Ом
				Нормируемое		Не менее			Не более
	0,130			50		37,5			62,5

60901-IEC-2007-2

		ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами Двухканальная				С. 2
МСОЛ: FSD-7-E-2G7
	Характеристики ДОИ
	Частота, Гц	Номинальная мощность, Вт	Нормируемое напряжение, В	Ток калибровки, А	Отношение напряжения к току, Ом	Коэффициент мощности
	50	9	220	0,170	1180	0,12
	60	7	118	0,180	570	0,075

	Информация для расчета ПРА
	Частота, Гц				50	60
	Ток предварительного подогрева, А		Не менее		0,153	0,153
			Не более		0,240	0,240
	Напряжение холостого хода на лампе, В		Действующее значение, не менее		198	198
			Пиковое значение, не более		400	440
	Резистор, заменяющий два последовательно соединенных электрода, Ом				160	160
	Напряжение на стартере при работающей лампе, В		Действующее значение, не более		<*>	<*>
	Рабочий ток лампы, А		Не более		0,190	0,190

	Информация для расчета стартера
	Импульс напряжения, В, не менее		Напряжение неконтактирования, В		Конденсатор для ПРП, пФ
					Не менее	Не более
	<*>		<*>		<*>	<*>

	Информация для расчета светильника
	Наибольший контур лампы: см. лист 60901-IEC-A020 с размером H, мм						115
-------------------------------- <*> В стадии рассмотрения.
60901-IEC-2007-2

		ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами Двухканальная					С. 3
МСОЛ: FSD-7-E-2G7
	Информация для расчета ВЧ ПРА
	Характеристики ВЧ ПРА
	Частота, кГц	Номинальная мощность, Вт	Нормируемое напряжение, В	Ток калибровки, А		Отношение напряжения к току, Ом
	20 - 26	7	74	0,175		210

	Типичные параметры лампы
	Частота, кГц	Номинальная мощность, Вт		Напряжение на лампе, В		Ток лампы, А
	>= 20	6,5		37		0,175
	Работа в нормальном режиме и режиме диммирования
	Частота, кГц					>= 20
	Ток перехода от работы в нормальном режиме к режиму диммирования I_D _{перехода}, А					0,100
	Рабочий ток лампы I_D, А			Не более		0,190
	Ток в любом вводе электродов, А			Не более		0,210
	Квалификация диммирующего ПРА с заменяющими резисторами (примечание 1)
	Нагрев электрода рабочим током любой лампы, измеренного с заменяющими резисторами
	Наименьшая сумма квадратов токов выводов: SoS_min: для I_D₃₀ < I_D <= I_{перехода} (примечание 2)				А²	X₁	0,030
					А	Y₁	0,240
	Нагрев электрода при конкретных рабочих токах, измеренных на заменяющих резисторах
	Рабочий ток		Параметры нагрева
	I_D_min, А	0,015	Наименьшее напряжение на электроде, В			CV_D_min	6,00
			Резисторы, заменяющие разрядную лампу, Ом			R_L_10min	2700
						R_L_10max	5100
	I_D₃₀, А	0,040	Наименьшая сумма квадратов токов выводов, А²			SoS₃₀	X₁ - Y₁I_D₃₀
			Резистор, заменяющий разрядную лампу, Ом			R_L₃₀	1300
	I_D₆₀, А	0,080	Наименьшая сумма квадратов токов выводов, А²			SoS₆₀	X₁ - Y₁I_D₆₀
			Резистор, заменяющий разрядную лампу, Ом			R_L₆₀	560
	Наибольшее напряжение на электроде, В					CV_max	7,60
	Заменяющие электрод резисторы для квалификации диммирующего ПРА
	Заменяющий резистор каждого электрода для испытания требований диммирования, Ом					R_{испытания 1}	50,0
						R_{испытания 2}	55,0
						R_{испытания 3}	45,0
Примечания 1 Эта информация только для квалификации ПРА. Информацию о работе в режиме диммирования в системе лампа - ПРА см. в IEC/TS 62750. 2 Целевая сумма квадратов токов выводов (SoS_цел): .
60901-IEC-2007-4
(A6:2014)

		ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами Двухканальная					С. 4
МСОЛ: FSD-7-E-2G7
	Требования зажигания к электродам предварительного подогрева для времени зажигания 0,4 с < t_s < 3,0 с
	Наименьшая энергия предварительного подогрева электрода: E_min = Q_min + P_min t_s, Дж				Q_min	Дж	1,0
					P_min	Дж/с	0,5
	Напряжение на каждом электроде для E (t) < E_min, В				Действующее значение, не более		11
	Заменяющий резистор каждого электрода для проверки минимальных требований к предварительному подогреву электродов, Ом						30
	Наибольшая энергия предварительного подогрева электрода: E_max = Q_max + P_max t_s, Дж				Q_max	Дж	2,0
					P_max	Дж/с	1,0
	Заменяющий резистор каждого электрода для проверки максимальных требований к предварительному подогреву электродов, Ом						40
	Напряжение холостого хода на лампе без ВЗУ, В		Напряжение незажигания	t <= t_s		Действующее значение, не более	130
			Напряжение зажигания	t > t_s (+10 °C)		Действующее значение, не менее	270
				t > t_s (-15 °C)			<*>
	Диапазон заменяющего резистора каждого электрода для проверки требований к напряжению холостого хода, Ом						30,0 - 90,0
-------------------------------- <*> В стадии рассмотрения.
60901-IEC-2007-1
(A6:2014)

		ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами Двухканальная									С. 1
МСОЛ: FSD-9-E-2G7
	Номинальная мощность, Вт		Схема			Электрод				Цоколь
	9		Внешний стартер			Предварительного подогрева				2G7

	Размеры В миллиметрах
	A, не более		B, не более					C, не более
	28		13					145
Цоколь: см. лист 7004-102 IEC 60061-1.
	Характеристики зажигания
	Частота, Гц		Нормируемое напряжение на ПРА, В			Испытательное напряжение (действующее), В				Время зажигания, с
	50		220			198				10
	60		118			106				10

	Электрические параметры
	Частота, Гц	Нормируемая мощность, Вт		Напряжение на лампе (действующее), В					Нормируемый ток лампы, А		Нормируемый ток предварительного подогрева, А
				Нормируемое	Не менее		Не более
	50	8,7		60	54		66		0,170		0,190
	60	9,0		59	53		65		0,180		0,190
Испытательное положение: вертикальное, цоколем вверх.
	Характеристики электрода
	Испытательный ток, А			Сопротивление каждого электрода, Ом
				Нормируемое		Не менее			Не более
	0,130			50		37,5			62,5

60901-IEC-2009-2

		ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами Двухканальная				С. 2
МСОЛ: FSD-9-E-2G7
	Характеристики ДОИ
	Частота, Гц	Номинальная мощность, Вт	Нормируемое напряжение, В	Ток калибровки, А	Отношение напряжения к току, Ом	Коэффициент мощности
	50	9	220	0,170	1180	0,12
	60	9	118	0,180	515	0,075

	Информация для расчета ПРА
	Частота, Гц				50	60
	Ток предварительного подогрева, А		Не менее		0,153	0,153
			Не более		0,240	0,240
	Напряжение холостого хода на лампе, В		Действующее значение, не менее		198	198
			Пиковое значение, не более		400	440
	Резистор, заменяющий два последовательно соединенных электрода, Ом				160	160
	Напряжение на стартере при работающей лампе, В		Действующее значение, не более		<*>	<*>
	Рабочий ток лампы, А		Не более		0,190	0,190

	Информация для расчета стартера
	Импульс напряжения, В, не менее		Напряжение неконтактирования, В		Конденсатор для ПРП, пФ
					Не менее	Не более
	<*>		<*>		<*>	<*>

	Информация для расчета светильника
	Наибольший контур лампы: см. лист 60901-IEC-A020 с размером H, мм						145
-------------------------------- <*> В стадии рассмотрения.
60901-IEC-2009-2

		ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами Двухканальная					С. 3
МСОЛ: FSD-9-E-2G7
	Информация для расчета ВЧ ПРА
	Характеристики ВЧ ПРА
	Частота, кГц	Номинальная мощность, Вт	Нормируемое напряжение, В	Ток калибровки, А		Отношение напряжения к току, Ом
	20 - 26	9	96	0,170		280

	Типичные параметры лампы
	Частота, кГц	Номинальная мощность, Вт		Напряжение на лампе, В		Ток лампы, А
	>= 20	8,0		48		0,170
	Работа в нормальном режиме и режиме диммирования
	Частота, кГц					>= 20
	Ток перехода от работы в нормальном режиме к режиму диммирования I_D _{перехода}, А					0,100
	Рабочий ток лампы I_D, А			Не более		0,190
	Ток в любом вводе электродов, А			Не более		0,210
	Квалификация диммирующего ПРА с заменяющими резисторами (примечание 1)
	Нагрев электрода рабочим током любой лампы, измеренного с заменяющими резисторами
	Наименьшая сумма квадратов токов выводов: SoS_min: для I_D₃₀ < I_D <= I_{перехода} (примечание 2)				А²	X₁	0,030
					А	Y₁	0,240
	Нагрев электрода при конкретных рабочих токах, измеренных на заменяющих резисторах
	Рабочий ток		Параметры нагрева
	I_D_min, А	0,015	Наименьшее напряжение на электроде, В			CV_D_min	6,00
			Резисторы, заменяющие разрядную лампу, Ом			R_L_10min	4300
						R_L_10max	8200
	I_D₃₀, А	0,040	Наименьшая сумма квадратов токов выводов, А²			SoS₃₀	X₁ - Y₁I_D₃₀
			Резистор, заменяющий разрядную лампу, Ом			R_L₃₀	1800
	I_D₆₀, А	0,080	Наименьшая сумма квадратов токов выводов, А²			SoS₆₀	X₁ - Y₁I_D₆₀
			Резистор, заменяющий разрядную лампу, Ом			R_L₆₀	750
	Наибольшее напряжение на электроде, В					CV_max	7,60
	Заменяющие электрод резисторы для квалификации диммирующего ПРА
	Заменяющий резистор каждого электрода для испытания требований диммирования, Ом					R_{испытания 1}	50,0
						R_{испытания 2}	55,0
						R_{испытания 3}	45,0
Примечания 1 Эта информация только для квалификации ПРА. Информацию о работе в режиме диммирования в системе лампа - ПРА см. в IEC/TS 62750. 2 Целевая сумма квадратов токов выводов (SoS_цел): .
60901-IEC-2009-4
(A6:2014)

		ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами Двухканальная					С. 4
МСОЛ: FSD-9-E-2G7
	Требования зажигания к электродам предварительного подогрева для времени зажигания 0,4 с < t_s < 3,0 с
	Наименьшая энергия предварительного подогрева электрода: E_min = Q_min + P_min t_s, Дж				Q_min	Дж	1,0
					P_min	Дж/с	0,5
	Напряжение на каждом электроде для E (t) < E_min, В				Действующее значение, не более		11
	Заменяющий резистор каждого электрода для проверки минимальных требований к предварительному подогреву электродов, Ом						30
	Наибольшая энергия предварительного подогрева электрода: E_max = Q_max + P_max t_s, Дж				Q_max	Дж	2,0
					P_max	Дж/с	1,0
	Заменяющий резистор каждого электрода для проверки максимальных требований к предварительному подогреву электродов, Ом						40
	Напряжение холостого хода на лампе без ВЗУ, В		Напряжение незажигания	t <= t_s		Действующее значение, не более	150
			Напряжение зажигания	t > t_s (+10 °C)		Действующее значение, не менее	290
				t > t_s (-15 °C)			<*>
	Диапазон заменяющего резистора каждого электрода для проверки требований к напряжению холостого хода, Ом						30,0 - 90,0
-------------------------------- <*> В стадии рассмотрения.
60901-IEC-2009-1
(A6:2014)

		ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами Двухканальная									С. 1
МСОЛ: FSD-11-E-2G7
	Номинальная мощность, Вт		Схема			Электрод				Цоколь
	11		Внешний стартер			Предварительного подогрева				2G7

	Размеры В миллиметрах
	A, не более		B, не более					C, не более
	28		13					215
Цоколь: см. лист 7004-102 IEC 60061-1.
	Характеристики зажигания
	Частота, Гц		Нормируемое напряжение на ПРА, В			Испытательное напряжение (действующее), В				Время зажигания, с
	50		220			198				10
	60		-			-				-

	Электрические параметры
	Частота, Гц	Нормируемая мощность, Вт		Напряжение на лампе (действующее), В					Нормируемый ток лампы, А		Нормируемый ток предварительного подогрева, А
				Нормируемое	Не менее		Не более
	50	11,8		91	81		101		0,155		0,190
	60	-		-	-		-		-		-
Испытательное положение: вертикальное, цоколем вверх.
	Характеристики электрода
	Испытательный ток, А			Сопротивление каждого электрода, Ом
				Нормируемое		Не менее			Не более
	0,130			50		37,5			62,5

60901-IEC-2011-2

		ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами Двухканальная				С. 2
МСОЛ: FSD-11-E-2G7
	Характеристики ДОИ
	Частота, Гц	Номинальная мощность, Вт	Нормируемое напряжение, В	Ток калибровки, А	Отношение напряжения к току, Ом	Коэффициент мощности
	50	9	220	0,170	1180	0,12
	60	-	-	-	-	-

	Информация для расчета ПРА
	Частота, Гц				50	60
	Ток предварительного подогрева, А		Не менее		0,153	-
			Не более		0,240	-
	Напряжение холостого хода на лампе, В		Действующее значение, не менее		198	-
			Пиковое значение, не более		400	-
	Резистор, заменяющий два последовательно соединенных электрода, Ом				160	-
	Напряжение на стартере при работающей лампе, В		Действующее значение, не более		<*>	-
	Рабочий ток лампы, А		Не более		0,190	-

	Информация для расчета стартера
	Импульс напряжения, В, не менее		Напряжение неконтактирования, В		Конденсатор для ПРП, пФ
					Не менее	Не более
	<*>		<*>		<*>	<*>

	Информация для расчета светильника
	Наибольший контур лампы: см. лист 60901-IEC-A02 с размером H, мм						215
-------------------------------- <*> В стадии рассмотрения.
60901-IEC-2011-2

		ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами Двухканальная					С. 3
МСОЛ: FSD-11-E-2G7
	Информация для расчета ВЧ ПРА
	Характеристики ВЧ ПРА
	Частота, кГц	Номинальная мощность, Вт	Нормируемое напряжение, В	Ток калибровки, А		Отношение напряжения к току, Ом
	20 - 26	11	150	0,150		500

	Типичные параметры лампы
	Частота, кГц	Номинальная мощность, Вт		Напряжение на лампе, В		Ток лампы, А
	>= 20	11		75		0,150
	Работа в нормальном режиме и режиме диммирования
	Частота, кГц					>= 20
	Ток перехода от работы в нормальном режиме к режиму диммирования I_D _{перехода}, А					0,100
	Рабочий ток лампы I_D, А			Не более		0,190
	Ток в любом вводе электродов, А			Не более		0,210
	Квалификация диммирующего ПРА с заменяющими резисторами (примечание 1)
	Нагрев электрода рабочим током любой лампы, измеренного с заменяющими резисторами
	Наименьшая сумма квадратов токов выводов: SoS_min: для I_D₃₀ < I_D <= I_{перехода} (примечание 2)				А²	X₁	0,030
					А	Y₁	0,240
	Нагрев электрода при конкретных рабочих токах, измеренных на заменяющих резисторах
	Рабочий ток		Параметры нагрева
	I_D_min, А	0,015	Наименьшее напряжение на электроде, В			CV_D_min	6,00
			Резисторы, заменяющие разрядную лампу, Ом			R_L_10min	5600
						R_L_10max	11000
	I_D₃₀, А	0,040	Наименьшая сумма квадратов токов выводов, А²			SoS₃₀	X₁ - Y₁I_D₃₀
			Резистор, заменяющий разрядную лампу, Ом			R_L₃₀	1800
	I_D₆₀, А	0,080	Наименьшая сумма квадратов токов выводов, А²			SoS₆₀	X₁ - Y₁I_D₆₀
			Резистор, заменяющий разрядную лампу, Ом			R_L₆₀	1200
	Наибольшее напряжение на электроде, В					CV_max	7,60
	Заменяющие электрод резисторы для квалификации диммирующего ПРА
	Заменяющий резистор каждого электрода для испытания требований диммирования, Ом					R_{испытания 1}	50,0
						R_{испытания 2}	55,0
						R_{испытания 3}	45,0
Примечания 1 Эта информация только для квалификации ПРА. Информацию о работе в режиме диммирования в системе лампа - ПРА см. в IEC/TS 62750. 2 Целевая сумма квадратов токов выводов (SoS_цел): .
60901-IEC-2011-4
(A6:2014)

		ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами Двухканальная					С. 4
МСОЛ: FSD-11-E-2G7
	Требования зажигания к электродам предварительного подогрева для времени зажигания 0,4 с < t_s < 3,0 с
	Наименьшая энергия предварительного подогрева электрода: E_min = Q_min + P_min t_s, Дж				Q_min	Дж	1,0
					P_min	Дж/с	0,5
	Напряжение на каждом электроде для E (t) < E_min, В				Действующее значение, не более		11
	Заменяющий резистор каждого электрода для проверки минимальных требований к предварительному подогреву электродов, Ом						30
	Наибольшая энергия предварительного подогрева электрода: E_max = Q_max + P_max t_s, Дж				Q_max	Дж	2,0
					P_max	Дж/с	1,0
	Заменяющий резистор каждого электрода для проверки максимальных требований к предварительному подогреву электродов, Ом						40
	Напряжение холостого хода на лампе без ВЗУ, В		Напряжение незажигания	t <= t_s		Действующее значение, не более	170
			Напряжение зажигания	t > t_s (+10 °C)		Действующее значение, не менее	330
				t > t_s (-15 °C)			<*>
	Диапазон заменяющего резистора каждого электрода для проверки требований к напряжению холостого хода, Ом						30,0 - 90,0
-------------------------------- <*> В стадии рассмотрения.
60901-IEC-2011-1
(A6:2014)

		ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами Двухканальная									С. 1
МСОЛ: FSD-27-E-GY10q=4
	Номинальная мощность, Вт		Схема			Электрод				Цоколь
	27		Внешний стартер			Предварительного подогрева				GY10q-4

	Размеры В миллиметрах
	A, не более		B, не более					C, не более
	44		21					240		265
Цоколь: см. лист 7004-85 IEC 60061-1.
	Характеристики зажигания
	Частота, Гц		Нормируемое напряжение на ПРА, В			Испытательное напряжение (действующее), В				Время зажигания, с
	50		100			94				10
	60		100			94				10

	Электрические параметры
	Частота, Гц	Нормируемая мощность, Вт		Напряжение на лампе (действующее), В					Нормируемый ток лампы, А		Нормируемый ток предварительного подогрева, А
				Нормируемое	Не менее		Не более
	50	27		56	50		62		0,610		0,850
	60	27		56	50		62		0,610		0,850
Испытательное положение: вертикальное, цоколем вверх.
60901-IEC-2127-1

		ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами Двухканальная				С. 2
МСОЛ: FSD-27-E-GY10q=4
	Характеристики ДОИ
	Частота, Гц	Номинальная мощность, Вт	Нормируемое напряжение, В	Ток калибровки, А	Отношение напряжения к току, Ом	Коэффициент мощности
	50	27	100	0,620	118	0,075
	60	27	100	0,620	118	0,075

	Информация для расчета ПРА
	Частота, Гц				50	60
	Ток предварительного подогрева, А		Не менее		0,640	0,640
			Не более		1,100	1,100
	Напряжение холостого хода на лампе, В		Действующее значение, не менее		97	97
			Пиковое значение, не более		400	400
	Резистор, заменяющий два последовательно соединенных электрода, Ом				30	30
	Напряжение на стартере при работающей лампе, В		Действующее значение, не более		65	65
	Рабочий ток лампы, А		Не более		<*>	<*>

	Информация для расчета стартера
	Импульс напряжения, В, не менее		Напряжение неконтактирования, В		Конденсатор для ПРП, пФ
					Не менее	Не более
	700		70		5,0	10,0

	Информация для расчета светильника
	Наибольший контур лампы: см. лист 60901-IEC-A110 с размером H, мм						265
-------------------------------- <*> В стадии рассмотрения.
60901-IEC-2127-1

		ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами Двухканальная									С. 1
МСОЛ: FSD-28-E-GY10q=5
	Номинальная мощность, Вт		Схема			Электрод				Цоколь
	28		Внешний стартер			Предварительного подогрева				GY10q-5

	Размеры В миллиметрах
	A, не более		B, не более					C, не более
	44		21					317		340
Цоколь: см. лист 7004-85 IEC 60061-1.
	Характеристики зажигания
	Частота, Гц		Нормируемое напряжение на ПРА, В			Испытательное напряжение (действующее), В				Время зажигания, с
	50		147			137				10
	60		147			137				10

	Электрические параметры
	Частота, Гц	Нормируемая мощность, Вт		Напряжение на лампе (действующее), В					Нормируемый ток лампы, А		Нормируемый ток предварительного подогрева, А
				Нормируемое	Не менее		Не более
	50	28,4		83	77		89		0,425		0,610
	60	28,4		83	77		89		0,425		0,610
-------------------------------- <*> В стадии рассмотрения.
60901-IEC-2128-1

		ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами Двухканальная				С. 2
МСОЛ: FSD-28-E-GY10q=5
	Характеристики ДОИ
	Частота, Гц	Номинальная мощность, Вт	Нормируемое напряжение, В	Ток калибровки, А	Отношение напряжения к току, Ом	Коэффициент мощности
	50	28	147	0,435	241	0,075
	60	28	147	0,435	241	0,075

	Информация для расчета ПРА
	Частота, Гц				50	60
	Ток предварительного подогрева, А		Не менее		0,450	0,450
			Не более		0,800	0,800
	Напряжение холостого хода на лампе, В		Действующее значение, не менее		140	140
			Пиковое значение, не более		400	400
	Резистор, заменяющий два последовательно соединенных электрода, Ом				40	40
	Напряжение на стартере при работающей лампе, В		Действующее значение, не более		93	93
	Рабочий ток лампы, А		Не более		<*>	<*>

	Информация для расчета стартера
	Импульс напряжения, В, не менее		Напряжение неконтактирования, В		Конденсатор для ПРП, пФ
					Не менее	Не более
	700		96		5,0	10,0

	Информация для расчета светильника
	Наибольший контур лампы: см. лист 60901-IEC-A110 с размером H, мм						340
-------------------------------- <*> В стадии рассмотрения.
60901-IEC-2128-1

		ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами Двухканальная									С. 1
МСОЛ: FSD-30-E-GY10q=4
	Номинальная мощность, Вт		Схема			Электрод				Цоколь
	30		Внешний стартер			Предварительного подогрева				GY10q-4

	Размеры В миллиметрах
	A, не более		B, не более					C, не более
	54		25					270		280
Цоколь: см. лист 7004-85 IEC 60061-1.
	Характеристики зажигания
	Частота, Гц		Нормируемое напряжение на ПРА, В			Испытательное напряжение (действующее), В				Время зажигания, с
	50		100			94				10
	60		100			94				10

	Электрические параметры
	Частота, Гц	Нормируемая мощность, Вт		Напряжение на лампе (действующее), В					Нормируемый ток лампы, А		Нормируемый ток предварительного подогрева, А
				Нормируемое	Не менее		Не более
	50	29		55	49		61		0,620		0,850
	60	29		55	49		61		0,620		0,850
Испытательное положение: вертикальное, цоколем вверх.
60901-IEC-2130-1

		ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами Двухканальная				С. 2
МСОЛ: FSD-30-E-GY10q=4
	Характеристики ДОИ
	Частота, Гц	Номинальная мощность, Вт	Нормируемое напряжение, В	Ток калибровки, А	Отношение напряжения к току, Ом	Коэффициент мощности
	50	30	100	0,620	118	0,075
	60	30	100	0,620	118	0,075

	Информация для расчета ПРА
	Частота, Гц				50	60
	Ток предварительного подогрева, А		Не менее		0,640	0,640
			Не более		1,100	1,100
	Напряжение холостого хода на лампе, В		Действующее значение, не менее		97	97
			Пиковое значение, не более		400	400
	Резистор, заменяющий два последовательно соединенных электрода, Ом				30	30
	Напряжение на стартере при работающей лампе, В		Действующее значение, не более		65	65
	Рабочий ток лампы, А		Не более		<*>	<*>

	Информация для расчета стартера
	Импульс напряжения, В, не менее		Напряжение неконтактирования, В		Конденсатор для ПРП, пФ
					Не менее	Не более
	700		70		5,0	10,0

	Информация для расчета светильника
	Наибольший контур лампы: см. лист 60901-IEC-A120 с размером H, мм						280
-------------------------------- <*> В стадии рассмотрения.
60901-IEC-2130-1

		ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами Двухканальная									С. 1
МСОЛ: FSD-36-E-GY10q=6
	Номинальная мощность, Вт		Схема			Электрод				Цоколь
	36		Внешний стартер			Предварительного подогрева				GY10q-6

	Размеры В миллиметрах
	A, не более		B, не более					C, не более
	44		21					405		430
Цоколь: см. лист 7004-85 IEC 60061-1.
	Характеристики зажигания
	Частота, Гц		Нормируемое напряжение на ПРА, В			Испытательное напряжение (действующее), В				Время зажигания, с
	50		200			180				10
	60		200			180				10

	Электрические параметры
	Частота, Гц	Нормируемая мощность, Вт		Напряжение на лампе (действующее), В					Нормируемый ток лампы, А		Нормируемый ток предварительного подогрева, А
				Нормируемое	Не менее		Не более
	50	36		105	97		113		0,435		0,630
	60	36		105	97		113		0,435		0,630
Испытательное положение: вертикальное, цоколем вверх.
60901-IEC-2136-1

		ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами Двухканальная				С. 2
МСОЛ: FSD-36-E-GY10q=6
	Характеристики ДОИ
	Частота, Гц	Номинальная мощность, Вт	Нормируемое напряжение, В	Ток калибровки, А	Отношение напряжения к току, Ом	Коэффициент мощности
	50	36	200	0,435	341	0,075
	60	36	200	0,435	341	0,075

	Информация для расчета ПРА
	Частота, Гц				50	60
	Ток предварительного подогрева, А		Не менее		0,460	0,460
			Не более		0,830	0,830
	Напряжение холостого хода на лампе, В		Действующее значение, не менее		185	185
			Пиковое значение, не более		400	400
	Резистор, заменяющий два последовательно соединенных электрода, Ом				40	40
	Напряжение на стартере при работающей лампе, В		Действующее значение, не более		119	119
	Рабочий ток лампы, А		Не более		<*>	<*>

	Информация для расчета стартера
	Импульс напряжения, В, не менее		Напряжение неконтактирования, В		Конденсатор для ПРП, пФ
					Не менее	Не более
	800		134		5,0	10,0

	Информация для расчета светильника
	Наибольший контур лампы: см. лист 60901-IEC-A110 с размером H, мм						430
-------------------------------- <*> В стадии рассмотрения.
60901-IEC-2136-1

ЛАМПА ЛЮМИНЕСЦЕНТНАЯ

ОДНОЦОКОЛЬНАЯ

Лист с параметрами

Двухканальная

С. 1

МСОЛ: FSD-18-E-2G1

Номинальная мощность, Вт

Схема

Электрод

Цоколь

Внешний стартер

Предварительного подогрева

2G11

Размеры

В миллиметрах

A, не более

B, не более

C, не более

225

Цоколь: см. лист 7004-82 IEC 60061-1.

Характеристики зажигания

Частота, Гц

Нормируемое напряжение на ПРА, В

Испытательное напряжение (действующее), В

Время зажигания, с

110

103,5

<*>

Электрические параметры

Частота, Гц

Нормируемая мощность, Вт

Напряжение на лампе (действующее), В

Нормируемый ток лампы, А

Нормируемый ток предварительного подогрева, А

Нормируемое

Не менее

Не более

0,375

0,540

<*>

Испытательное положение: горизонтальное с плоскостью, проходящей через каналы горизонтально.

Примечание - Для сокращения времени испытания можно использовать другие положения по согласованию между изготовителем и испытательным органом. В спорном случае горизонтальное положение должно быть базовым.

Характеристики электрода

Испытательный ток, А

Сопротивление каждого электрода, Ом

Нормируемое

Не менее

Не более

0,130

37,5

62,5

--------------------------------

<*> В стадии рассмотрения.

60901-IEC-2218-2

		ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами Двухканальная				С. 2
МСОЛ: FSD-18-E-2G11
	Характеристики ДОИ
	Частота, Гц	Номинальная мощность, Вт	Нормируемое напряжение, В	Ток калибровки, А	Отношение напряжения к току, Ом	Коэффициент мощности
	50	20	127	0,370	270	0,12
	60	18	118	0,380	240	0,075

	Информация для расчета ПРА
	Частота, Гц				50	60
	Ток предварительного подогрева, А		Не менее		0,315	<*>
			Не более		0,670	<*>
	Напряжение холостого хода на лампе, В		Действующее значение, не менее		103,5	<*>
			Пиковое значение, не более		400	<*>
	Резистор, заменяющий два последовательно соединенных электрода, Ом				50	<*>
	Напряжение на стартере при работающей лампе, В		Действующее значение, не более		68	<*>
	Рабочий ток лампы, А		Не более		0,425	<*>

	Информация для расчета стартера
	Импульс напряжения, В, не менее		Напряжение неконтактирования, В		Конденсатор для ПРП, пФ
					Не менее	Не более
	800		70		<*>	<*>

	Информация для расчета светильника
	Наибольший контур лампы: см. лист 60901-IEC-A210 с размером H, мм					225
	Опора для конца лампы: расстояние от базовой плоскости цоколя, мм				Не менее	140
					Не более	175
	Зазор между каналами лампы, мм				Не менее	1,8
-------------------------------- <*> В стадии рассмотрения.
60901-IEC-2218-1

		ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами Двухканальная					С. 3
МСОЛ: FSD-18-E-2G11
	Информация для расчета ВЧ ПРА
	Характеристики ВЧ ПРА
	Частота, кГц	Номинальная мощность, Вт	Нормируемое напряжение, В	Ток калибровки, А		Отношение напряжения к току, Ом
	20 - 26	18	100	0,320		155

	Типичные параметры лампы
	Частота, кГц	Номинальная мощность, Вт		Напряжение на лампе, В		Ток лампы, А
	>= 20	16		50		0,320
	Работа в нормальном режиме и режиме диммирования
	Частота, кГц					>= 20
	Ток перехода от работы в нормальном режиме к режиму диммирования I_D _{перехода}, А					0,270
	Рабочий ток лампы I_D, А			Не более		0,430
	Ток в любом вводе электродов, А			Не более		0,475
	Квалификация диммирующего ПРА с заменяющими резисторами (примечание 1)
	Нагрев электрода рабочим током любой лампы, измеренного с заменяющими резисторами
	Наименьшая сумма квадратов токов выводов: SoS_min: для I_D₃₀ < I_D <= I_{перехода} (примечание 2)				А²	X₁	0,210
					А	Y₁	0,630
	Нагрев электрода при конкретных рабочих токах, измеренных на заменяющих резисторах
	Рабочий ток		Параметры нагрева
	I_D_min, А	0,035	Наименьшее напряжение на электроде, В			CV_D_min	3,60
			Резисторы, заменяющие разрядную лампу, Ом			R_L_10min	1800
						R_L_10max	3300
	I_D₃₀, А	0,100	Наименьшая сумма квадратов токов выводов, А²			SoS₃₀	X₁ - Y₁I_D₃₀
			Резистор, заменяющий разрядную лампу, Ом			R_L₃₀	620
	I_D₆₀, А	0,200	Наименьшая сумма квадратов токов выводов, А²			SoS₆₀	X₁ - Y₁I_D₆₀
			Резистор, заменяющий разрядную лампу, Ом			R_L₆₀	270
	Наибольшее напряжение на электроде, В					CV_max	4,70
	Заменяющие электрод резисторы для квалификации диммирующего ПРА
	Заменяющий резистор каждого электрода для испытания требований диммирования, Ом					R_{испытания 1}	12,0
						R_{испытания 2}	13,0
						R_{испытания 3}	11,0
Примечания 1 Эта информация только для квалификации ПРА. Информацию о работе в режиме диммирования в системе лампа - ПРА см. в IEC/TS 62750. 2 Целевая сумма квадратов токов выводов (SoS_цел): .
60901-IEC-2218-4
(A6:2014)

		ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами Двухканальная					С. 4
МСОЛ: FSD-18-E-2G11
	Требования зажигания к электродам предварительного подогрева для времени зажигания 0,4 с < t_s < 3,0 с
	Наименьшая энергия предварительного подогрева электрода: E_min = Q_min + P_min t_s, Дж				Q_min	Дж	1,5
					P_min	Дж/с	0,9
	Напряжение на каждом электроде для E (t) < E_min, В				Действующее значение, не более		11
	Заменяющий резистор каждого электрода для проверки минимальных требований к предварительному подогреву электродов, Ом						8
	Наибольшая энергия предварительного подогрева электрода: E_max = Q_max + P_max t_s, Дж				Q_max	Дж	3,0
					P_max	Дж/с	1,8
	Заменяющий резистор каждого электрода для проверки максимальных требований к предварительному подогреву электродов, Ом						11
	Напряжение холостого хода на лампе без ВЗУ, В		Напряжение незажигания	t <= t_s		Действующее значение, не более	150
			Напряжение зажигания	t > t_s (+10 °C)		Действующее значение, не менее	300
				t > t_s (-15 °C)			350
	Диапазон заменяющего резистора каждого электрода для проверки требований к напряжению холостого хода, Ом						8,0 - 24,0

60901-IEC-2218-1
(A6:2014)

ЛАМПА ЛЮМИНЕСЦЕНТНАЯ

ОДНОЦОКОЛЬНАЯ

Лист с параметрами

Двухканальная

С. 1

МСОЛ: FSD-24-E-2G11

Номинальная мощность, Вт

Схема

Электрод

Цоколь

Внешний стартер

Предварительного подогрева

2G11

Размеры

В миллиметрах

A, не более

B, не более

C, не более

320

Цоколь: см. лист 7004-82 IEC 60061-1.

Характеристики зажигания

Частота, Гц

Нормируемое напряжение на ПРА, В

Испытательное напряжение (действующее), В

Время зажигания, с

220

198

<*>

Электрические параметры

Частота, Гц

Нормируемая мощность, Вт

Напряжение на лампе (действующее), В

Нормируемый ток лампы, А

Нормируемый ток предварительного подогрева, А

Нормируемое

Не менее

Не более

0,345

0,510

<*>

Испытательное положение: горизонтальное с плоскостью, проходящей через каналы горизонтально.

Характеристики электрода

Испытательный ток, А

Сопротивление каждого электрода, Ом

Нормируемое

Не менее

Не более

0,340

--------------------------------

<*> В стадии рассмотрения.

60901-IEC-2224-2

		ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами Двухканальная				С. 2
МСОЛ: FSD-24-E-2G11
	Характеристики ДОИ
	Частота, Гц	Номинальная мощность, Вт	Нормируемое напряжение, В	Ток калибровки, А	Отношение напряжения к току, Ом	Коэффициент мощности
	50	24	220	0,340	540	0,12
	60	24	236	0,340	605	0,075

	Информация для расчета ПРА
	Частота, Гц				50	60
	Ток предварительного подогрева, А		Не менее		0,315	<*>
			Не более		0,670	<*>
	Напряжение холостого хода на лампе, В		Действующее значение, не менее		198	<*>
			Пиковое значение, не более		400	<*>
	Резистор, заменяющий два последовательно соединенных электрода, Ом				50	<*>
	Напряжение на стартере при работающей лампе, В		Действующее значение, не более		128	<*>
	Рабочий ток лампы, А		Не более		0,425	<*>

	Информация для расчета стартера
	Импульс напряжения, В, не менее		Напряжение неконтактирования, В		Конденсатор для ПРП, пФ
					Не менее	Не более
	800		140		<*>	<*>

	Информация для расчета светильника
	Наибольший контур лампы: см. лист 60901-IEC-A210 с размером H, мм					320
	Опора для конца лампы: расстояние от базовой плоскости цоколя, мм				Не менее	140
					Не более	270
	Зазор между каналами лампы, мм				Не менее	1,8
-------------------------------- <*> В стадии рассмотрения.
60901-IEC-2224-1

		ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами Двухканальная					С. 3
МСОЛ: FSD-24-E-2G11
	Информация для расчета ВЧ ПРА
	Характеристики ВЧ ПРА
	Частота, кГц	Номинальная мощность, Вт	Нормируемое напряжение, В	Ток калибровки, А		Отношение напряжения к току, Ом
	20 - 26	24	150	0,300		250

	Типичные параметры лампы
	Частота, кГц	Номинальная мощность, Вт		Напряжение на лампе, В		Ток лампы, А
	>= 20	22		75		0,300
	Работа в нормальном режиме и режиме диммирования
	Частота, кГц					>= 20
	Ток перехода от работы в нормальном режиме к режиму диммирования I_D _{перехода}, А					0,270
	Рабочий ток лампы I_D, А			Не более		0,430
	Ток в любом вводе электродов, А			Не более		0,475
	Квалификация диммирующего ПРА с заменяющими резисторами (примечание 1)
	Нагрев электрода рабочим током любой лампы, измеренного с заменяющими резисторами
	Наименьшая сумма квадратов токов выводов: SoS_min: для I_D₃₀ < I_D <= I_{перехода} (примечание 2)				А²	X₁	0,210
					А	Y₁	0,630
	Нагрев электрода при конкретных рабочих токах, измеренных на заменяющих резисторах
	Рабочий ток		Параметры нагрева
	I_D_min, А	0,035	Наименьшее напряжение на электроде, В			CV_D_min	3,60
			Резисторы, заменяющие разрядную лампу, Ом			R_L_10min	2200
						R_L_10max	4300
	I_D₃₀, А	0,100	Наименьшая сумма квадратов токов выводов, А²			SoS₃₀	X₁ - Y₁I_D₃₀
			Резистор, заменяющий разрядную лампу, Ом			R_L₃₀	1000
	I_D₆₀, А	0,200	Наименьшая сумма квадратов токов выводов, А²			SoS₆₀	X₁ - Y₁I_D₆₀
			Резистор, заменяющий разрядную лампу, Ом			R_L₆₀	430
	Наибольшее напряжение на электроде, В					CV_max	4,70
	Заменяющие электрод резисторы для квалификации диммирующего ПРА
	Заменяющий резистор каждого электрода для испытания требований диммирования, Ом					R_{испытания 1}	12,0
						R_{испытания 2}	13,0
						R_{испытания 3}	11,0
Примечания 1 Эта информация только для квалификации ПРА. Информацию о работе в режиме диммирования в системе лампа - ПРА см. в IEC/TS 62750. 2 Целевая сумма квадратов токов выводов (SoS_цел): .
60901-IEC-2224-4
(A6:2014)

		ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами Двухканальная					С. 4
МСОЛ: FSD-24-E-2G11
	Требования зажигания к электродам предварительного подогрева для времени зажигания 0,4 с < t_s < 3,0 с
	Наименьшая энергия предварительного подогрева электрода: E_min = Q_min + P_min t_s, Дж				Q_min	Дж	1,5
					P_min	Дж/с	0,9
	Напряжение на каждом электроде для E (t) < E_min, В				Действующее значение, не более		11
	Заменяющий резистор каждого электрода для проверки минимальных требований к предварительному подогреву электродов, Ом						8
	Наибольшая энергия предварительного подогрева электрода: E_max = Q_max + P_max t_s, Дж				Q_max	Дж	3,0
					P_max	Дж/с	1,8
	Заменяющий резистор каждого электрода для проверки максимальных требований к предварительному подогреву электродов, Ом						11
	Напряжение холостого хода на лампе без ВЗУ, В		Напряжение незажигания	t <= t_s		Действующее значение, не более	170
			Напряжение зажигания	t > t_s (+10 °C)		Действующее значение, не менее	320
				t > t_s (-15 °C)			380
	Диапазон заменяющего резистора каждого электрода для проверки требований к напряжению холостого хода, Ом						8,0 - 24,0

60901-IEC-2224-1
(A6:2014)

ЛАМПА ЛЮМИНЕСЦЕНТНАЯ

ОДНОЦОКОЛЬНАЯ

Лист с параметрами

Двухканальная

С. 1

МСОЛ: FSD-36-E-2G11

Номинальная мощность, Вт

Схема

Электрод

Цоколь

Внешний стартер

Предварительного подогрева

2G11

Размеры

В миллиметрах

A, не более

B, не более

C, не более

415

Цоколь: см. лист 7004-82 IEC 60061-1.

Характеристики зажигания

Частота, Гц

Нормируемое напряжение на ПРА, В

Испытательное напряжение (действующее), В

Время зажигания, с

220

198

<*>

Электрические параметры

Частота, Гц

Нормируемая мощность, Вт

Напряжение на лампе (действующее), В

Нормируемый ток лампы, А

Нормируемый ток предварительного подогрева, А

Нормируемое

Не менее

Не более

106

116

0,435

0,650

<*>

Испытательное положение: горизонтальное с плоскостью, проходящей через каналы горизонтально.

Характеристики электрода

Испытательный ток, А

Сопротивление каждого электрода, Ом

Нормируемое

Не менее

Не более

0,385

8,2

13,8

--------------------------------

<*> В стадии рассмотрения.

60901-IEC-2236-2

		ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами Двухканальная				С. 2
МСОЛ: FSD-36-E-2G11
	Характеристики ДОИ
	Частота, Гц	Номинальная мощность, Вт	Нормируемое напряжение, В	Ток калибровки, А	Отношение напряжения к току, Ом	Коэффициент мощности
	50	40	220	0,430	390	0,10
	60	36	236	0,430	439	0,075

	Информация для расчета ПРА
	Частота, Гц				50	60
	Ток предварительного подогрева, А		Не менее		0,365	<*>
			Не более		0,775	<*>
	Напряжение холостого хода на лампе, В		Действующее значение, не менее		198	<*>
			Пиковое значение, не более		400	<*>
	Резистор, заменяющий два последовательно соединенных электрода, Ом				40	<*>
	Напряжение на стартере при работающей лампе, В		Действующее значение, не более		128	<*>
	Рабочий ток лампы, А		Не более		0,500	<*>

	Информация для расчета стартера
	Импульс напряжения, В, не менее		Напряжение неконтактирования, В		Конденсатор для ПРП, пФ
					Не менее	Не более
	800		140		<*>	<*>

	Информация для расчета светильника
	Наибольший контур лампы: см. лист 60901-IEC-A210 с размером H, мм					415
	Опора для конца лампы: расстояние от базовой плоскости цоколя, мм				Не менее	330
					Не более	365
	Зазор между каналами лампы, мм				Не менее	1,8
-------------------------------- <*> В стадии рассмотрения.
60901-IEC-2236-1

		ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами Двухканальная					С. 3
МСОЛ: FSD-36-E-2G11
	Информация для расчета ВЧ ПРА
	Характеристики ВЧ ПРА
	Частота, кГц	Номинальная мощность, Вт	Нормируемое напряжение, В	Ток калибровки, А		Отношение напряжения к току, Ом
	20 - 26	36	180	0,360		250

	Типичные параметры лампы
	Частота, кГц	Номинальная мощность, Вт		Напряжение на лампе, В		Ток лампы, А
	>= 20	32		90		0,360
	Работа в нормальном режиме и режиме диммирования
	Частота, кГц					>= 20
	Ток перехода от работы в нормальном режиме к режиму диммирования I_D _{перехода}, А					0,310
	Рабочий ток лампы I_D, А			Не более		0,500
	Ток в любом вводе электродов, А			Не более		0,540
	Квалификация диммирующего ПРА с заменяющими резисторами (примечание 1)
	Нагрев электрода рабочим током любой лампы, измеренного с заменяющими резисторами
	Наименьшая сумма квадратов токов выводов: SoS_min: для I_D₃₀ < I_D <= I_{перехода} (примечание 2)				А²	X₁	0,270
					А	Y₁	0,710
	Нагрев электрода при конкретных рабочих токах, измеренных на заменяющих резисторах
	Рабочий ток		Параметры нагрева
	I_D_min, А	0,035	Наименьшее напряжение на электроде, В			CV_D_min	3,55
			Резисторы, заменяющие разрядную лампу, Ом			R_L_10min	2700
						R_L_10max	5100
	I_D₃₀, А	0,115	Наименьшая сумма квадратов токов выводов, А²			SoS₃₀	X₁ - Y₁I_D₃₀
			Резистор, заменяющий разрядную лампу, Ом			R_L₃₀	1100
	I_D₆₀, А	0,230	Наименьшая сумма квадратов токов выводов, А²			SoS₆₀	X₁ - Y₁I_D₆₀
			Резистор, заменяющий разрядную лампу, Ом			R_L₆₀	470
	Наибольшее напряжение на электроде, В					CV_max	4,60
	Заменяющие электрод резисторы для квалификации диммирующего ПРА
	Заменяющий резистор каждого электрода для испытания требований диммирования, Ом					R_{испытания 1}	11,0
						R_{испытания 2}	12,0
						R_{испытания 3}	10,0
Примечания 1 Эта информация только для квалификации ПРА. Информацию о работе в режиме диммирования в системе лампа - ПРА см. в IEC/TS 62750. 2 Целевая сумма квадратов токов выводов (SoS_цел): .
60901-IEC-2236-4
(A6:2014)

		ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами Двухканальная					С. 4
МСОЛ: FSD-36-E-2G11
	Требования зажигания к электродам предварительного подогрева для времени зажигания 0,4 с < t_s < 3,0 с
	Наименьшая энергия предварительного подогрева электрода: E_min = Q_min + P_min t_s, Дж				Q_min	Дж	1,6
					P_min	Дж/с	1,0
	Напряжение на каждом электроде для E (t) < E_min, В				Действующее значение, не более		11
	Заменяющий резистор каждого электрода для проверки минимальных требований к предварительному подогреву электродов, Ом						7
	Наибольшая энергия предварительного подогрева электрода: E_max = Q_max + P_max t_s, Дж				Q_max	Дж	3,2
					P_max	Дж/с	2,0
	Заменяющий резистор каждого электрода для проверки максимальных требований к предварительному подогреву электродов, Ом						9,0
	Напряжение холостого хода на лампе без ВЗУ, В		Напряжение незажигания	t <= t_s		Действующее значение, не более	190
			Напряжение зажигания	t > t_s (+10 °C)		Действующее значение, не менее	340
				t > t_s (-15 °C)			420
	Диапазон заменяющего резистора каждого электрода для проверки требований к напряжению холостого хода, Ом						7,0 - 21,0

60901-IEC-2236-1
(A6:2014)

		ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами Четырехканальная									С. 1
МСОЛ: FSQ-10-E-G24q=1
	Номинальная мощность, Вт		Схема			Электрод				Цоколь
	10		Внешний стартер			Предварительного подогрева				G24q-1

	Размеры В миллиметрах
	A, не более		B, не более					C, не более
	28		28					95
Цоколь: см. лист 7004-78 IEC 60061-1.
	Характеристики зажигания
	Частота, Гц		Нормируемое напряжение на ПРА, В			Испытательное напряжение (действующее), В				Время зажигания, с
	50		220			198				10
	60		220			198				10

	Электрические параметры
	Частота, Гц	Нормируемая мощность, Вт		Напряжение на лампе (действующее), В					Нормируемый ток лампы, А		Нормируемый ток предварительного подогрева, А
				Нормируемое	Не менее		Не более
	50	10		64	58		70		0,190		0,210
	60	10		64	58		70		0,190		0,210
Испытательное положение: вертикальное, цоколем вверх.
	Характеристики электрода
	Испытательный ток, А			Сопротивление каждого электрода, Ом
				Нормируемое		Не менее			Не более
	0,140			50		37,5			62,5

60901-IEC-2510-2

		ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами Четырехканальная				С. 2
МСОЛ: FSQ-10-E-G24q=1
	Характеристики ДОИ
	Частота, Гц	Номинальная мощность, Вт	Нормируемое напряжение, В	Ток калибровки, А	Отношение напряжения к току, Ом	Коэффициент мощности
	50	10	220	0,190	1070	0,12
	60	10	220	0,190	1080	0,075

	Информация для расчета ПРА
	Частота, Гц				50	60
	Ток предварительного подогрева, А		Не менее		0,153	0,153
			Не более		0,275	0,275
	Напряжение холостого хода на лампе, В		Действующее значение, не менее		198	198
			Пиковое значение, не более		400	440
	Резистор, заменяющий два последовательно соединенных электрода, Ом				100	100
	Напряжение на стартере при работающей лампе, В		Действующее значение, не более		<*>	<*>
	Рабочий ток лампы, А		Не более		0,210	0,210

	Информация для расчета стартера
	Импульс напряжения, В, не менее		Напряжение неконтактирования, В		Конденсатор для ПРП, пФ
					Не менее	Не более
	<*>		<*>		<*>	<*>

	Информация для расчета светильника
	Наибольший контур лампы: см. лист 60901-IEC-A510 с размером H, мм						95
-------------------------------- <*> В стадии рассмотрения.
60901-IEC-2510-2

		ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами Четырехканальная					С. 3
МСОЛ: FSD-10-E-24q=1
	Информация для расчета ВЧ ПРА
	Характеристики ВЧ ПРА
	Частота, кГц	Номинальная мощность, Вт	Нормируемое напряжение, В	Ток калибровки, А		Отношение напряжения к току, Ом
	20 - 26	10	100	0,190		270

	Типичные параметры лампы
	Частота, кГц	Номинальная мощность, Вт		Напряжение на лампе, В		Ток лампы, А
	>= 20	9,5		51		0,190
	Работа в нормальном режиме и режиме диммирования
	Частота, кГц					>= 20
	Ток перехода от работы в нормальном режиме к режиму диммирования I_D _{перехода}, А					0,115
	Рабочий ток лампы I_D, А			Не более		0,190
	Ток в любом вводе электродов, А			Не более		0,210
	Квалификация диммирующего ПРА с заменяющими резисторами (примечание 1)
	Нагрев электрода рабочим током любой лампы, измеренного с заменяющими резисторами
	Наименьшая сумма квадратов токов выводов: SoS_min: для I_D₃₀ < I_D <= I_{перехода} (примечание 2)				А²	X₁	0,035
					А	Y₁	0,260
	Нагрев электрода при конкретных рабочих токах, измеренных на заменяющих резисторах
	Рабочий ток		Параметры нагрева
	I_D_min, А	0,035	Наименьшее напряжение на электроде, В			CV_D_min	5,90
			Резисторы, заменяющие разрядную лампу, Ом			R_L_10min	4300
						R_L_10max	7500
	I_D₃₀, А	0,100	Наименьшая сумма квадратов токов выводов, А²			SoS₃₀	X₁ - Y₁I_D₃₀
			Резистор, заменяющий разрядную лампу, Ом			R_L₃₀	1800
	I_D₆₀, А	0,200	Наименьшая сумма квадратов токов выводов, А²			SoS₆₀	X₁ - Y₁I_D₆₀
			Резистор, заменяющий разрядную лампу, Ом			R_L₆₀	750
	Наибольшее напряжение на электроде, В					CV_max	8,20
	Заменяющие электрод резисторы для квалификации диммирующего ПРА
	Заменяющий резистор каждого электрода для испытания требований диммирования, Ом					R_{испытания 1}	50,0
						R_{испытания 2}	55,0
						R_{испытания 3}	45,0
Примечания 1 Эта информация только для квалификации ПРА. Информацию о работе в режиме диммирования в системе лампа - ПРА см. в IEC/TS 62750. 2 Целевая сумма квадратов токов выводов (SoS_цел): .
60901-IEC-2510-4
(A6:2014)

		ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами Четырехканальная					С. 4
МСОЛ: FSD-10-E-24q=1
	Требования зажигания к электродам предварительного подогрева для времени зажигания 0,4 с < t_s < 3,0 с
	Наименьшая энергия предварительного подогрева электрода: E_min = Q_min + P_min t_s, Дж				Q_min	Дж	1,0
					P_min	Дж/с	1,6
	Напряжение на каждом электроде для E (t) < E_min, В				Действующее значение, не более		11
	Заменяющий резистор каждого электрода для проверки минимальных требований к предварительному подогреву электродов, Ом						30
	Наибольшая энергия предварительного подогрева электрода: E_max = Q_max + P_max t_s, Дж				Q_max	Дж	2,0
					P_max	Дж/с	1,2
	Заменяющий резистор каждого электрода для проверки максимальных требований к предварительному подогреву электродов, Ом						40
	Напряжение холостого хода на лампе без ВЗУ, В		Напряжение незажигания	t <= t_s		Действующее значение, не более	180
			Напряжение зажигания	t > t_s (+10 °C)		Действующее значение, не менее	340
				t > t_s (-15 °C)			<*>
	Диапазон заменяющего резистора каждого электрода для проверки требований к напряжению холостого хода, Ом						30,0 - 90,0
-------------------------------- <*> В стадии рассмотрения.
60901-IEC-2510-1
(A6:2014)

		ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами Четырехканальная									С. 1
МСОЛ: FSQ-13-E-G24q=1
	Номинальная мощность, Вт		Схема			Электрод				Цоколь
	13		Внешний стартер			Предварительного подогрева				G24q-1

	Размеры В миллиметрах
	A, не более		B, не более					C, не более
	28		28					130
Цоколь: см. лист 7004-78 IEC 60061-1.
	Характеристики зажигания
	Частота, Гц		Нормируемое напряжение на ПРА, В			Испытательное напряжение (действующее), В				Время зажигания, с
	50		220			198				10
	60		220			198				10

	Электрические параметры
	Частота, Гц	Нормируемая мощность, Вт		Напряжение на лампе (действующее), В					Нормируемый ток лампы, А		Нормируемый ток предварительного подогрева, А
				Нормируемое	Не менее		Не более
	50	13		91	81		101		0,175		0,210
	60	13		91	81		101		0,175		0,210
Испытательное положение: вертикальное, цоколем вверх.
	Характеристики электрода
	Испытательный ток, А			Сопротивление каждого электрода, Ом
				Нормируемое		Не менее			Не более
	0,140			50		37,5			62,5

60901-IEC-2513-2

		ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами Четырехканальная				С. 2
МСОЛ: FSQ-13-E-G24q=1
	Характеристики ДОИ
	Частота, Гц	Номинальная мощность, Вт	Нормируемое напряжение, В	Ток калибровки, А	Отношение напряжения к току, Ом	Коэффициент мощности
	50	13	220	0,165	1070	0,12
	60	13	220	0,165	1080	0,075

	Информация для расчета ПРА
	Частота, Гц				50	60
	Ток предварительного подогрева, А		Не менее		0,153	0,153
			Не более		0,275	0,275
	Напряжение холостого хода на лампе, В		Действующее значение, не менее		198	198
			Пиковое значение, не более		400	440
	Резистор, заменяющий два последовательно соединенных электрода, Ом				100	100
	Напряжение на стартере при работающей лампе, В		Действующее значение, не более		<*>	<*>
	Рабочий ток лампы, А		Не более		0,190	0,190

	Информация для расчета стартера
	Импульс напряжения, В, не менее		Напряжение неконтактирования, В		Конденсатор для ПРП, пФ
					Не менее	Не более
	<*>		<*>		<*>	<*>

	Информация для расчета светильника
	Наибольший контур лампы: см. лист 60901-IEC-A510 с размером H, мм						130
-------------------------------- <*> В стадии рассмотрения.
60901-IEC-2513-2

		ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами Четырехканальная					С. 3
МСОЛ: FSQ-13-E-G24q=1
	Информация для расчета ВЧ ПРА
	Характеристики ВЧ ПРА
	Частота, кГц	Номинальная мощность, Вт	Нормируемое напряжение, В	Ток калибровки, А		Отношение напряжения к току, Ом
	20 - 26	13	155	0,165		465

	Типичные параметры лампы
	Частота, кГц	Номинальная мощность, Вт		Напряжение на лампе, В		Ток лампы, А
	>= 20	12,5		77		0,165
	Работа в нормальном режиме и режиме диммирования
	Частота, кГц					>= 20
	Ток перехода от работы в нормальном режиме к режиму диммирования I_D _{перехода}, А					0,115
	Рабочий ток лампы I_D, А			Не более		0,190
	Ток в любом вводе электродов, А			Не более		0,210
	Квалификация диммирующего ПРА с заменяющими резисторами (примечание 1)
	Нагрев электрода рабочим током любой лампы, измеренного с заменяющими резисторами
	Наименьшая сумма квадратов токов выводов: SoS_min: для I_D₃₀ < I_D <= I_{перехода} (примечание 2)				А²	X₁	0,035
					А	Y₁	0,260
	Нагрев электрода при конкретных рабочих токах, измеренных на заменяющих резисторах
	Рабочий ток		Параметры нагрева
	I_D_min, А	0,035	Наименьшее напряжение на электроде, В			CV_D_min	5,90
			Резисторы, заменяющие разрядную лампу, Ом			R_L_10min	6200
						R_L_10max	12000
	I_D₃₀, А	0,100	Наименьшая сумма квадратов токов выводов, А²			SoS₃₀	X₁ - Y₁I_D₃₀
			Резистор, заменяющий разрядную лампу, Ом			R_L₃₀	2700
	I_D₆₀, А	0,200	Наименьшая сумма квадратов токов выводов, А²			SoS₆₀	X₁ - Y₁I_D₆₀
			Резистор, заменяющий разрядную лампу, Ом			R_L₆₀	1100
	Наибольшее напряжение на электроде, В					CV_max	8,20
	Заменяющие электрод резисторы для квалификации диммирующего ПРА
	Заменяющий резистор каждого электрода для испытания требований диммирования, Ом					R_{испытания 1}	50,0
						R_{испытания 2}	55,0
						R_{испытания 3}	45,0
Примечания 1 Эта информация только для квалификации ПРА. Информацию о работе в режиме диммирования в системе лампа - ПРА см. в IEC/TS 62750. 2 Целевая сумма квадратов токов выводов (SoS_цел): .
60901-IEC-2513-4
(A6:2014)

		ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами Четырехканальная					С. 4
МСОЛ: FSQ-13-E-G24q=1
	Требования зажигания к электродам предварительного подогрева для времени зажигания 0,4 с < t_s < 3,0 с
	Наименьшая энергия предварительного подогрева электрода: E_min = Q_min + P_min t_s, Дж				Q_min	Дж	1,0
					P_min	Дж/с	0,7
	Напряжение на каждом электроде для E (t) < E_min, В				Действующее значение, не более		11
	Заменяющий резистор каждого электрода для проверки минимальных требований к предварительному подогреву электродов, Ом						30
	Наибольшая энергия предварительного подогрева электрода: E_max = Q_max + P_max t_s, Дж				Q_max	Дж	2,0
					P_max	Дж/с	1,4
	Заменяющий резистор каждого электрода для проверки максимальных требований к предварительному подогреву электродов, Ом						40
	Напряжение холостого хода на лампе без ВЗУ, В		Напряжение незажигания	t <= t_s		Действующее значение, не более	190
			Напряжение зажигания	t > t_s (+10 °C)		Действующее значение, не менее	380
				t > t_s (-15 °C)			<*>
	Диапазон заменяющего резистора каждого электрода для проверки требований к напряжению холостого хода, Ом						30,0 - 90,0
-------------------------------- <*> В стадии рассмотрения.
60901-IEC-2513-1
(A6:2014)

		ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами Четырехканальная									С. 1
МСОЛ: FSQ-18-E-G24q=2
	Номинальная мощность, Вт		Схема			Электрод				Цоколь
	18		Внешний стартер			Предварительного подогрева				G24q-2

	Размеры В миллиметрах
	A, не более		B, не более					C, не более
	28		28					140
Цоколь: см. лист 7004-78 IEC 60061-1.
	Характеристики зажигания
	Частота, Гц		Нормируемое напряжение на ПРА, В			Испытательное напряжение (действующее), В				Время зажигания, с
	50		220			198				10
	60		220			198				10

	Электрические параметры
	Частота, Гц	Нормируемая мощность, Вт		Напряжение на лампе (действующее), В					Нормируемый ток лампы, А		Нормируемый ток предварительного подогрева, А
				Нормируемое	Не менее		Не более
	50	18		100	90		110		0,220		0,280
	60	18		100	90		110		0,220		0,280
Испытательное положение: вертикальное, цоколем вверх.
	Характеристики электрода
	Испытательный ток, А			Сопротивление каждого электрода, Ом
				Нормируемое		Не менее			Не более
	0,190			26		19,5			32,5

60901-IEC-2518-2

		ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами Четырехканальная				С. 2
МСОЛ: FSQ-18-E-G24q=2
	Характеристики ДОИ
	Частота, Гц	Номинальная мощность, Вт	Нормируемое напряжение, В	Ток калибровки, А	Отношение напряжения к току, Ом	Коэффициент мощности
	50	18	220	0,220	800	0,12
	60	18	220	0,220	815	0,075

	Информация для расчета ПРА
	Частота, Гц				50	60
	Ток предварительного подогрева, А		Не менее		0,190	0,190
			Не более		0,375	0,375
	Напряжение холостого хода на лампе, В		Действующее значение, не менее		198	198
			Пиковое значение, не более		400	440
	Резистор, заменяющий два последовательно соединенных электрода, Ом				80	80
	Напряжение на стартере при работающей лампе, В		Действующее значение, не более		<*>	<*>
	Рабочий ток лампы, А		Не более		0,240	0,190

	Информация для расчета стартера
	Импульс напряжения, В, не менее		Напряжение неконтактирования, В		Конденсатор для ПРП, пФ
					Не менее	Не более
	<*>		<*>		<*>	<*>

	Информация для расчета светильника
	Наибольший контур лампы: см. лист 60901-IEC-A510 с размером H, мм						140
-------------------------------- <*> В стадии рассмотрения.
60901-IEC-2518-2

		ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами Четырехканальная					С. 3
МСОЛ: FSD-18-E-24q=2
	Информация для расчета ВЧ ПРА
	Характеристики ВЧ ПРА
	Частота, кГц	Номинальная мощность, Вт	Нормируемое напряжение, В	Ток калибровки, А		Отношение напряжения к току, Ом
	20 - 26	13	160	0,210		380

	Типичные параметры лампы
	Частота, кГц	Номинальная мощность, Вт		Напряжение на лампе, В		Ток лампы, А
	>= 20	16,5		80		0,210
	Работа в нормальном режиме и режиме диммирования
	Частота, кГц					>= 20
	Ток перехода от работы в нормальном режиме к режиму диммирования I_D _{перехода}, А					0,160
	Рабочий ток лампы I_D, А			Не более		0,240
	Ток в любом вводе электродов, А			Не более		0,290
	Квалификация диммирующего ПРА с заменяющими резисторами (примечание 1)
	Нагрев электрода рабочим током любой лампы, измеренного с заменяющими резисторами
	Наименьшая сумма квадратов токов выводов: SoS_min: для I_D₃₀ < I_D <= I_{перехода} (примечание 2)				А²	X₁	0,065
					А	Y₁	0,350
	Нагрев электрода при конкретных рабочих токах, измеренных на заменяющих резисторах
	Рабочий ток		Параметры нагрева
	I_D_min, А	0,035	Наименьшее напряжение на электроде, В			CV_D_min	4,40
			Резисторы, заменяющие разрядную лампу, Ом			R_L_10min	4700
						R_L_10max	8200
	I_D₃₀, А	0,100	Наименьшая сумма квадратов токов выводов, А²			SoS₃₀	X₁ - Y₁I_D₃₀
			Резистор, заменяющий разрядную лампу, Ом			R_L₃₀	2000
	I_D₆₀, А	0,200	Наименьшая сумма квадратов токов выводов, А²			SoS₆₀	X₁ - Y₁I_D₆₀
			Резистор, заменяющий разрядную лампу, Ом			R_L₆₀	820
	Наибольшее напряжение на электроде, В					CV_max	5,80
	Заменяющие электрод резисторы для квалификации диммирующего ПРА
	Заменяющий резистор каждого электрода для испытания требований диммирования, Ом					R_{испытания 1}	26,0
						R_{испытания 2}	29,0
						R_{испытания 3}	23,0
Примечания 1 Эта информация только для квалификации ПРА. Информацию о работе в режиме диммирования в системе лампа - ПРА см. в IEC/TS 62750. 2 Целевая сумма квадратов токов выводов (SoS_цел): .
60901-IEC-2518-4
(A6:2014)

		ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами Четырехканальная					С. 4
МСОЛ: FSQ-18-E-G24q=2
	Требования зажигания к электродам предварительного подогрева для времени зажигания 0,4 с < t_s < 3,0 с
	Наименьшая энергия предварительного подогрева электрода: E_min = Q_min + P_min t_s, Дж				Q_min	Дж	0,9
					P_min	Дж/с	0,7
	Напряжение на каждом электроде для E (t) < E_min, В				Действующее значение, не более		11
	Заменяющий резистор каждого электрода для проверки минимальных требований к предварительному подогреву электродов, Ом						18
	Наибольшая энергия предварительного подогрева электрода: E_max = Q_max + P_max t_s, Дж				Q_max	Дж	1,8
					P_max	Дж/с	1,4
	Заменяющий резистор каждого электрода для проверки максимальных требований к предварительному подогреву электродов, Ом						24
	Напряжение холостого хода на лампе без ВЗУ, В		Напряжение незажигания	t <= t_s		Действующее значение, не более	220
			Напряжение зажигания	t > t_s (+10 °C)		Действующее значение, не менее	400
				t > t_s (-15 °C)			<*>
	Диапазон заменяющего резистора каждого электрода для проверки требований к напряжению холостого хода, Ом						18,0 - 54,0
-------------------------------- <*> В стадии рассмотрения.
60901-IEC-2518-1
(A6:2014)

		ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами Четырехканальная									С. 1
МСОЛ: FSQ-26-E-G24q=3
	Номинальная мощность, Вт		Схема			Электрод				Цоколь
	26		Внешний стартер			Предварительного подогрева				G24q-3

	Размеры В миллиметрах
	A, не более		B, не более					C, не более
	28		28					160
Цоколь: см. лист 7004-78 IEC 60061-1.
	Характеристики зажигания
	Частота, Гц		Нормируемое напряжение на ПРА, В			Испытательное напряжение (действующее), В				Время зажигания, с
	50		220			198				10
	60		220			198				10

	Электрические параметры
	Частота, Гц	Нормируемая мощность, Вт		Напряжение на лампе (действующее), В					Нормируемый ток лампы, А		Нормируемый ток предварительного подогрева, А
				Нормируемое	Не менее		Не более
	50	26		105	95		115		0,325		0,420
	60	26		105	95		115		0,325		0,420
Испытательное положение: вертикальное, цоколем вверх.
	Характеристики электрода
	Испытательный ток, А			Сопротивление каждого электрода, Ом
				Нормируемое		Не менее			Не более
	0,310			13		9,7			16,3

60901-IEC-2526-2

		ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами Четырехканальная				С. 2
МСОЛ: FSQ-26-E-G24q=3
	Характеристики ДОИ
	Частота, Гц	Номинальная мощность, Вт	Нормируемое напряжение, В	Ток калибровки, А	Отношение напряжения к току, Ом	Коэффициент мощности
	50	26	220	0,315	540	0,10
	60	26	220	0,315	546	0,075

	Информация для расчета ПРА
	Частота, Гц				50	60
	Ток предварительного подогрева, А		Не менее		0,270	0,270
			Не более		0,550	0,550
	Напряжение холостого хода на лампе, В		Действующее значение, не менее		198	198
			Пиковое значение, не более		400	440
	Резистор, заменяющий два последовательно соединенных электрода, Ом				25	25
	Напряжение на стартере при работающей лампе, В		Действующее значение, не более		<*>	<*>
	Рабочий ток лампы, А		Не более		0,360	0,360

	Информация для расчета стартера
	Импульс напряжения, В, не менее		Напряжение неконтактирования, В		Конденсатор для ПРП, пФ
					Не менее	Не более
	<*>		<*>		<*>	<*>

	Информация для расчета светильника
	Наибольший контур лампы: см. лист 60901-IEC-A510 с размером H, мм						160
-------------------------------- <*> В стадии рассмотрения.
60901-IEC-2526-2

		ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами Четырехканальная					С. 3
МСОЛ: FSQ-26-E-G24q=3
	Информация для расчета ВЧ ПРА
	Характеристики ВЧ ПРА
	Частота, кГц	Номинальная мощность, Вт	Нормируемое напряжение, В	Ток калибровки, А		Отношение напряжения к току, Ом
	20 - 26	26	160	0,300		265

	Типичные параметры лампы
	Частота, кГц	Номинальная мощность, Вт		Напряжение на лампе, В		Ток лампы, А
	>= 20	24		80		0,300
	Работа в нормальном режиме и режиме диммирования
	Частота, кГц					>= 20
	Ток перехода от работы в нормальном режиме к режиму диммирования I_D _{перехода}, А					0,250
	Рабочий ток лампы I_D, А			Не более		0,400
	Ток в любом вводе электродов, А			Не более		0,430
	Квалификация диммирующего ПРА с заменяющими резисторами (примечание 1)
	Нагрев электрода рабочим током любой лампы, измеренного с заменяющими резисторами
	Наименьшая сумма квадратов токов выводов: SoS_min: для I_D₃₀ < I_D <= I_{перехода} (примечание 2)				А²	X₁	0,175
					А	Y₁	0,575
	Нагрев электрода при конкретных рабочих токах, измеренных на заменяющих резисторах
	Рабочий ток		Параметры нагрева
	I_D_min, А	0,030	Наименьшее напряжение на электроде, В			CV_D_min	3,40
			Резисторы, заменяющие разрядную лампу, Ом			R_L_10min	3000
						R_L_10max	5600
	I_D₃₀, А	0,095	Наименьшая сумма квадратов токов выводов, А²			SoS₃₀	X₁ - Y₁I_D₃₀
			Резистор, заменяющий разрядную лампу, Ом			R_L₃₀	1300
	I_D₆₀, А	0,190	Наименьшая сумма квадратов токов выводов, А²			SoS₆₀	X₁ - Y₁I_D₆₀
			Резистор, заменяющий разрядную лампу, Ом			R_L₆₀	510
	Наибольшее напряжение на электроде, В					CV_max	4,40
	Заменяющие электрод резисторы для квалификации диммирующего ПРА
	Заменяющий резистор каждого электрода для испытания требований диммирования, Ом					R_{испытания 1}	13,0
						R_{испытания 2}	14,0
						R_{испытания 3}	12,0
Примечания 1 Эта информация только для квалификации ПРА. Информацию о работе в режиме диммирования в системе лампа - ПРА см. в IEC/TS 62750. 2 Целевая сумма квадратов токов выводов (SoS_цел): .
60901-IEC-2526-4
(A6:2014)

		ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами Четырехканальная					С. 4
МСОЛ: FSQ-26-E-G24q=3
	Требования зажигания к электродам предварительного подогрева для времени зажигания 0,4 с < t_s < 3,0 с
	Наименьшая энергия предварительного подогрева электрода: E_min = Q_min + P_min t_s, Дж				Q_min	Дж	1,0
					P_min	Дж/с	0,8
	Напряжение на каждом электроде для E (t) < E_min, В				Действующее значение, не более		11
	Заменяющий резистор каждого электрода для проверки минимальных требований к предварительному подогреву электродов, Ом						9
	Наибольшая энергия предварительного подогрева электрода: E_max = Q_max + P_max t_s, Дж				Q_max	Дж	2,0
					P_max	Дж/с	1,6
	Заменяющий резистор каждого электрода для проверки максимальных требований к предварительному подогреву электродов, Ом						12
	Напряжение холостого хода на лампе без ВЗУ, В		Напряжение незажигания	t <= t_s		Действующее значение, не более	240
			Напряжение зажигания	t > t_s (+10 °C)		Действующее значение, не менее	420
				t > t_s (-15 °C)			<*>
	Диапазон заменяющего резистора каждого электрода для проверки требований к напряжению холостого хода, Ом						9,0 - 27,0
-------------------------------- <*> В стадии рассмотрения.
60901-IEC-2526-1
(A6:2014)

		ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами Четырехканальная									С. 1
МСОЛ: FSQ-13-E-GX10q=2
	Номинальная мощность, Вт		Схема			Электрод				Цоколь
	13		Внешний стартер			Предварительного подогрева				GX10q-2

	Размеры В миллиметрах
	A, не более		B, не более					C, не более
	39		39					120
Цоколь: см. лист 7004-84 IEC 60061-1.
	Характеристики зажигания
	Частота, Гц		Нормируемое напряжение на ПРА, В			Испытательное напряжение (действующее), В				Время зажигания, с
	50		100			94				10
	60		100			94				10

	Электрические параметры
	Частота, Гц	Нормируемая мощность, Вт		Напряжение на лампе (действующее), В					Нормируемый ток лампы, А		Нормируемый ток предварительного подогрева, А
				Нормируемое	Не менее		Не более
	50	13,3		54	48		60		0,300		0,440
	60	13,3		54	48		60		0,300		0,440
Испытательное положение: вертикальное, цоколем вверх.

60901-IEC-2613-1

		ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами Четырехканальная				С. 2
МСОЛ: FSQ-13-E-GX10q=2
	Характеристики ДОИ
	Частота, Гц	Номинальная мощность, Вт	Нормируемое напряжение, В	Ток калибровки, А	Отношение напряжения к току, Ом	Коэффициент мощности
	50	13	100	0,300	244	0,075
	60	13	100	0,300	244	0,075

	Информация для расчета ПРА
	Частота, Гц				50	60
	Ток предварительного подогрева, А		Не менее		0,320	0,320
			Не более		0,580	0,580
	Напряжение холостого хода на лампе, В		Действующее значение, не менее		97	97
			Пиковое значение, не более		400	400
	Резистор, заменяющий два последовательно соединенных электрода, Ом				50	50
	Напряжение на стартере при работающей лампе, В		Действующее значение, не более		65	65
	Рабочий ток лампы, А		Не более		<*>	<*>

	Информация для расчета стартера
	Импульс напряжения, В, не менее		Напряжение неконтактирования, В		Конденсатор для ПРП, пФ
					Не менее	Не более
	700		70		5,0	10,0

	Информация для расчета светильника
	Наибольший контур лампы: см. лист 60901-IEC-A610 с размером H, мм						120
-------------------------------- <*> В стадии рассмотрения.
60901-IEC-2613-1

		ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами Четырехканальная									С. 1
МСОЛ: FSQ-18-E-GX10q=3
	Номинальная мощность, Вт		Схема			Электрод				Цоколь
	18		Внешний стартер			Предварительного подогрева				GX10q-3

	Размеры В миллиметрах
	A		B					C
	Не более		Не более					Не менее		Не более
	39		39					113		128
Цоколь: см. лист 7004-84 IEC 60061-1.
	Характеристики зажигания
	Частота, Гц		Нормируемое напряжение на ПРА, В			Испытательное напряжение (действующее), В				Время зажигания, с
	50		100			94				10
	60		100			94				10

	Электрические параметры
	Частота, Гц	Нормируемая мощность, Вт		Напряжение на лампе (действующее), В					Нормируемый ток лампы, А		Нормируемый ток предварительного подогрева, А
				Нормируемое	Не менее		Не более
	50	17,5		55	49		61		0,375		0,530
	60	17,5		55	49		61		0,375		0,530
Испытательное положение: вертикальное, цоколем вверх.
60901-IEC-2618-1

		ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами Четырехканальная				С. 2
МСОЛ: FSQ-18-E-GX10q=3
	Характеристики ДОИ
	Частота, Гц	Номинальная мощность, Вт	Нормируемое напряжение, В	Ток калибровки, А	Отношение напряжения к току, Ом	Коэффициент мощности
	50	18	100	0,375	190	0,075
	60	18	100	0,375	190	0,075

	Информация для расчета ПРА
	Частота, Гц				50	60
	Ток предварительного подогрева, А		Не менее		0,380	0,380
			Не более		0,730	0,730
	Напряжение холостого хода на лампе, В		Действующее значение, не менее		97	97
			Пиковое значение, не более		400	400
	Резистор, заменяющий два последовательно соединенных электрода, Ом				50	50
	Напряжение на стартере при работающей лампе, В		Действующее значение, не более		65	65
	Рабочий ток лампы, А		Не более		<*>	<*>

	Информация для расчета стартера
	Импульс напряжения, В, не менее		Напряжение неконтактирования, В		Конденсатор для ПРП, пФ
					Не менее	Не более
	700		70		5,0	10,0

	Информация для расчета светильника
	Наибольший контур лампы: см. лист 60901-IEC-A610 с размером H, мм						128
-------------------------------- <*> В стадии рассмотрения.
60901-IEC-2618-1

		ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами Четырехканальная									С. 1
МСОЛ: FSQ-27-E-GX10q=4
	Номинальная мощность, Вт		Схема			Электрод				Цоколь
	27		Внешний стартер			Предварительного подогрева				GX10q-4

	Размеры В миллиметрах
	A		B					C
	Не более		Не более					Не менее		Не более
	39		39					120		142
Цоколь: см. лист 7004-84 IEC 60061-1.
	Характеристики зажигания
	Частота, Гц		Нормируемое напряжение на ПРА, В			Испытательное напряжение (действующее), В				Время зажигания, с
	50		100			94				10
	60		100			94				10

	Электрические параметры
	Частота, Гц	Нормируемая мощность, Вт		Напряжение на лампе (действующее), В					Нормируемый ток лампы, А		Нормируемый ток предварительного подогрева, А
				Нормируемое	Не менее		Не более
	50	26,8		56	50		62		0,610		0,850
	60	26,8		56	50		62		0,610		0,850
Испытательное положение: вертикальное, цоколем вверх.
60901-IEC-2627-1

		ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами Четырехканальная				С. 2
МСОЛ: FSQ-27-E-GX10q=4
	Характеристики ДОИ
	Частота, Гц	Номинальная мощность, Вт	Нормируемое напряжение, В	Ток калибровки, А	Отношение напряжения к току, Ом	Коэффициент мощности
	50	27	100	0,620	118	0,075
	60	27	100	0,620	118	0,075

	Информация для расчета ПРА
	Частота, Гц				50	60
	Ток предварительного подогрева, А		Не менее		0,640	0,640
			Не более		1,100	1,100
	Напряжение холостого хода на лампе, В		Действующее значение, не менее		97	97
			Пиковое значение, не более		400	400
	Резистор, заменяющий два последовательно соединенных электрода, Ом				30	30
	Напряжение на стартере при работающей лампе, В		Действующее значение, не более		65	65
	Рабочий ток лампы, А		Не более		<*>	<*>

	Информация для расчета стартера
	Импульс напряжения, В, не менее		Напряжение неконтактирования, В		Конденсатор для ПРП, пФ
					Не менее	Не более
	700		70		5,0	10,0

	Информация для расчета светильника
	Наибольший контур лампы: см. лист 60901-IEC-A610 с размером H, мм						142
-------------------------------- <*> В стадии рассмотрения.
60901-IEC-2627-1

			ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами Квадратная										С. 1
МСОЛ: FSS-10-E-GR10q
	Номинальная мощность, Вт			Схема				Электрод				Цоколь
	10			Внешний стартер				Предварительного подогрева				GR10q

	Размеры В миллиметрах
	A	B		C		D		E		F	G
	Не более	Не более		Не более		Не более		Не более		Не более	Не менее		Не более
	92	95		34,5		14		34,2		38,2	28,5		29,5
Цоколь: см. лист 7004-77 IEC 60061-1.
	Характеристики зажигания
	Частота, Гц			Нормируемое напряжение на ПРА, В				Испытательное напряжение (действующее), В				Время зажигания, с
	50			220				198				10
	60			-				-				-

	Электрические параметры
	Частота, Гц		Нормируемая мощность, Вт		Напряжение на лампе (действующее), В						Нормируемый ток лампы, А		Нормируемый ток предварительного подогрева, А
					Нормируемое		Не менее		Не более
	50		10,5		72		65		79		0,180		0,215
	60		-		-		-		-		-		-
Испытательное положение: горизонтальное.
60901-IEC-3010-1

		ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами Квадратная				С. 2
МСОЛ: FSS-10-E-GR10q
	Характеристики ДОИ
	Частота, Гц	Номинальная мощность, Вт	Нормируемое напряжение, В	Ток калибровки, А	Отношение напряжения к току, Ом	Коэффициент мощности
	50	10	220	0,180	1070	0,12
	60	10	220	0,180	1080	0,075

	Информация для расчета ПРА
	Частота, Гц				50	60
	Ток предварительного подогрева, А		Не менее		0,162	-
			Не более		0,378	-
	Напряжение холостого хода на лампе, В		Действующее значение, не менее		198	-
			Пиковое значение, не более		400	-
	Резистор, заменяющий два последовательно соединенных электрода, Ом				110	-
	Напряжение на стартере при работающей лампе, В		Действующее значение, не более		87	-
	Рабочий ток лампы, А		Не более		<*>	-

	Информация для расчета стартера
	Импульс напряжения, В, не менее		Напряжение неконтактирования, В		Конденсатор для ПРП, пФ
					Не менее	Не более
	500 <*>		130		5,0	8,0

	Информация для расчета светильника
	Наибольший контур лампы: см. лист 60901-IEC-B010
-------------------------------- <*> В стадии рассмотрения.
60901-IEC-3010-2
(A5:2011)

		ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами Квадратная						С. 1
МСОЛ: FSS-16-E-GR10q
	Номинальная мощность, Вт		Схема		Электрод		Цоколь
	16		Внешний стартер		Предварительного подогрева		GR10q

	Размеры В миллиметрах
	A	B	C	D	E	F	G
	Не более	Не более	Не более	Не более	Не более	Не более	Не менее	Не более
	138	141	27,5	15	41	40	49	51
Цоколь: см. лист 7004-77 IEC 60061-1.
	Характеристики зажигания
	Частота, Гц		Нормируемое напряжение на ПРА, В		Испытательное напряжение (действующее), В		Время зажигания, с
	50		220		198		10
	60		-		-		-

	Электрические параметры
	Частота, Гц	Нормируемая мощность, Вт	Напряжение на лампе (действующее), В			Нормируемый ток лампы, А	Нормируемый ток предварительного подогрева, А
			Нормируемое	Не менее	Не более
	50	16	103	93	113	0,195	0,260
	60	-	-	-	-	-	-
Испытательное положение: горизонтальное.
	Характеристики электрода
	Испытательный ток, А		Сопротивление каждого электрода, Ом
			Нормируемое		Не менее		Не более
	0,130		64		48		80

60901-IEC-3016-2
(A5:2011)

		ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами Квадратная				С. 2
МСОЛ: FSS-16-E-GR10q
	Характеристики ДОИ
	Частота, Гц	Номинальная мощность, Вт	Нормируемое напряжение, В	Ток калибровки, А	Отношение напряжения к току, Ом	Коэффициент мощности
	50	16	220	0,195	890	0,12
	60	16	220	0,195	900	0,075

	Информация для расчета ПРА
	Частота, Гц				50	60
	Ток предварительного подогрева, А		Не менее		0,175	-
			Не более		0,410	-
	Напряжение холостого хода на лампе, В		Действующее значение, не менее		198	-
			Пиковое значение, не более		400	-
	Резистор, заменяющий два последовательно соединенных электрода, Ом				130	-
	Напряжение на стартере при работающей лампе, В		Действующее значение, не более		128	-
	Рабочий ток лампы, А		Не более		<*>	-

	Информация для расчета стартера
	Импульс напряжения, В, не менее		Напряжение неконтактирования, В		Конденсатор для ПРП, пФ
					Не менее	Не более
	500 <*>		130		1,0	3,0

	Информация для расчета светильника
	Наибольший контур лампы: см. лист 60901-IEC-B020
-------------------------------- <*> В стадии рассмотрения.
60901-IEC-3016-2
(A5:2011)

		ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами Квадратная					С. 3
МСОЛ: FSS-16-E-GR10q
	Информация для расчета ВЧ ПРА
	Характеристики ВЧ ПРА
	Частота, кГц	Номинальная мощность, Вт	Нормируемое напряжение, В	Ток калибровки, А		Отношение напряжения к току, Ом
	20 - 26	16	168	0,16		525

	Типичные параметры лампы
	Частота, кГц	Номинальная мощность, Вт		Напряжение на лампе, В		Ток лампы, А
	>= 20	15		84		0,180
	Работа в нормальном режиме и режиме диммирования
	Частота, кГц					>= 20
	Ток перехода от работы в нормальном режиме к режиму диммирования I_D _{перехода}, А					0,110
	Рабочий ток лампы I_D, А			Не более		0,195
	Ток в любом вводе электродов, А			Не более		0,180
	Квалификация диммирующего ПРА с заменяющими резисторами (примечание 1)
	Нагрев электрода рабочим током любой лампы, измеренного с заменяющими резисторами
	Наименьшая сумма квадратов токов выводов: SoS_min: для I_D₃₀ < I_D <= I_{перехода} (примечание 2)				А²	X₁	0,030
					А	Y₁	0,240
	Нагрев электрода при конкретных рабочих токах, измеренных на заменяющих резисторах
	Рабочий ток		Параметры нагрева
	I_D_min, А	0,035	Наименьшее напряжение на электроде, В			CV_D_min	7,60
			Резисторы, заменяющие разрядную лампу, Ом			R_L_10min	9100
						R_L_10max	18000
	I_D₃₀, А	0,100	Наименьшая сумма квадратов токов выводов, А²			SoS₃₀	X₁ - Y₁I_D₃₀
			Резистор, заменяющий разрядную лампу, Ом			R_L₃₀	3300
	I_D₆₀, А	0,200	Наименьшая сумма квадратов токов выводов, А²			SoS₆₀	X₁ - Y₁I_D₆₀
			Резистор, заменяющий разрядную лампу, Ом			R_L₆₀	1300
	Наибольшее напряжение на электроде, В					CV_max	9,70
	Заменяющие электрод резисторы для квалификации диммирующего ПРА
	Заменяющий резистор каждого электрода для испытания требований диммирования, Ом					R_{испытания 1}	64,0
						R_{испытания 2}	70,0
						R_{испытания 3}	58,0
Примечания 1 Эта информация только для квалификации ПРА. Информацию о работе в режиме диммирования в системе лампа - ПРА см. в IEC/TS 62750. 2 Целевая сумма квадратов токов выводов (SoS_цел): .
60901-IEC-3016-2
(A5:2011), (A6:2014)

		ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами Квадратная					С. 4
МСОЛ: FSS-16-E-GR10q
	Требования зажигания к электродам предварительного подогрева для времени зажигания 0,4 с < t_s < 3,0 с
	Наименьшая энергия предварительного подогрева электрода: E_min = Q_min + P_min t_s, Дж				Q_min	Дж	0,9
					P_min	Дж/с	0,6
	Напряжение на каждом электроде для E (t) < E_min, В				Действующее значение, не более		11
	Заменяющий резистор каждого электрода для проверки минимальных требований к предварительному подогреву электродов, Ом						40
	Наибольшая энергия предварительного подогрева электрода: E_max = Q_max + P_max t_s, Дж				Q_max	Дж	1,8
					P_max	Дж/с	1,2
	Заменяющий резистор каждого электрода для проверки максимальных требований к предварительному подогреву электродов, Ом						50
	Напряжение холостого хода на лампе без ВЗУ, В		Напряжение незажигания	t <= t_s		Действующее значение, не более	265
			Напряжение зажигания	t > t_s (+10 °C)		Действующее значение, не менее	550
				t > t_s (-15 °C)			600
	Диапазон заменяющего резистора каждого электрода для проверки требований к напряжению холостого хода, Ом						40,0 - 120,0

60901-IEC-3016-1
(A6:2014)

		ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами Квадратная						С. 1
МСОЛ: FSS-21-E-GR10q
	Номинальная мощность, Вт		Схема		Электрод		Цоколь
	21		Внешний стартер		Предварительного подогрева		GR10q

	Размеры В миллиметрах
	A	B	C	D	E	F	G
	Не более	Не более	Не более	Не более	Не более	Не более	Не менее	Не более
	138	141	27,5	15	41	41	49	51
Цоколь: см. лист 7004-77 IEC 60061-1.
	Характеристики зажигания
	Частота, Гц		Нормируемое напряжение на ПРА, В		Испытательное напряжение (действующее), В		Время зажигания, с
	50		220		198		10
	60		-		-		-

	Электрические параметры
	Частота, Гц	Нормируемая мощность, Вт	Напряжение на лампе (действующее), В			Нормируемый ток лампы, А	Нормируемый ток предварительного подогрева, А
			Нормируемое	Не менее	Не более
	50	21	102	92	112	0,260	0,310
	60	-	-	-	-	-	-
Испытательное положение: горизонтальное.
	Характеристики электрода
	Испытательный ток, А		Сопротивление каждого электрода, Ом
			Нормируемое		Не менее		Не более
	0,195		26,5		20		33

60901-IEC-3021-2
(A5:2011)

		ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами Квадратная				С. 2
МСОЛ: FSS-21-E-GR10q
	Характеристики ДОИ
	Частота, Гц	Номинальная мощность, Вт	Нормируемое напряжение, В	Ток калибровки, А	Отношение напряжения к току, Ом	Коэффициент мощности
	50	21	205	0,260	605	0,10
	60	21	205	0,260	610	0,075

	Информация для расчета ПРА
	Частота, Гц				50	60
	Ток предварительного подогрева, А		Не менее		0,234	-
			Не более		0,546	-
	Напряжение холостого хода на лампе, В		Действующее значение, не менее		198	-
			Пиковое значение, не более		400	-
	Резистор, заменяющий два последовательно соединенных электрода, Ом				70	-
	Напряжение на стартере при работающей лампе, В		Действующее значение, не более		130	-
	Рабочий ток лампы, А		Не более		<*>	-

	Информация для расчета стартера
	Импульс напряжения, В, не менее		Напряжение неконтактирования, В		Конденсатор для ПРП, пФ
					Не менее	Не более
	500 <*>		130		5,0	8,0

	Информация для расчета светильника
	Наибольший контур лампы: см. лист 60901-IEC-B020
-------------------------------- <*> В стадии рассмотрения.
60901-IEC-3021-2
(A5:2011)

		ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами Квадратная					С. 3
МСОЛ: FSS-21-E-GR10q
	Информация для расчета ВЧ ПРА
	Характеристики ВЧ ПРА
	Частота, кГц	Номинальная мощность, Вт	Нормируемое напряжение, В	Ток калибровки, А		Отношение напряжения к току, Ом
	20 - 26	21	164	0,24		340

	Типичные параметры лампы
	Частота, кГц	Номинальная мощность, Вт		Напряжение на лампе, В		Ток лампы, А
	>= 20	19,5		82		0,240
	Работа в нормальном режиме и режиме диммирования
	Частота, кГц					>= 20
	Ток перехода от работы в нормальном режиме к режиму диммирования I_D _{перехода}, А					0,155
	Рабочий ток лампы I_D, А			Не более		0,255
	Ток в любом вводе электродов, А			Не более		0,270
	Квалификация диммирующего ПРА с заменяющими резисторами (примечание 1)
	Нагрев электрода рабочим током любой лампы, измеренного с заменяющими резисторами
	Наименьшая сумма квадратов токов выводов: SoS_min: для I_D₃₀ < I_D <= I_{перехода} (примечание 2)				А²	X₁	0,068
					А	Y₁	0,360
	Нагрев электрода при конкретных рабочих токах, измеренных на заменяющих резисторах
	Рабочий ток		Параметры нагрева
	I_D_min, А	0,020	Наименьшее напряжение на электроде, В			CV_D_min	4,30
			Резисторы, заменяющие разрядную лампу, Ом			R_L_10min	6200
						R_L_10max	12000
	I_D₃₀, А	0,60	Наименьшая сумма квадратов токов выводов, А²			SoS₃₀	X₁ - Y₁I_D₃₀
			Резистор, заменяющий разрядную лампу, Ом			R_L₃₀	2000
	I_D₆₀, А	0,120	Наименьшая сумма квадратов токов выводов, А²			SoS₆₀	X₁ - Y₁I_D₆₀
			Резистор, заменяющий разрядную лампу, Ом			R_L₆₀	820
	Наибольшее напряжение на электроде, В					CV_max	5,70
	Заменяющие электрод резисторы для квалификации диммирующего ПРА
	Заменяющий резистор каждого электрода для испытания требований диммирования, Ом					R_{испытания 1}	26,5
						R_{испытания 2}	29,0
						R_{испытания 3}	24,0
Примечания 1 Эта информация только для квалификации ПРА. Информацию о работе в режиме диммирования в системе лампа - ПРА см. в IEC/TS 62750. 2 Целевая сумма квадратов токов выводов (SoS_цел): .
60901-IEC-3021-2
(A5:2011), (A6:2014)

		ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами Квадратная					С. 4
МСОЛ: FSS-21-E-GR10q
	Требования зажигания к электродам предварительного подогрева для времени зажигания 0,4 с < t_s < 3,0 с
	Наименьшая энергия предварительного подогрева электрода: E_min = Q_min + P_min t_s, Дж				Q_min	Дж	0,6
					P_min	Дж/с	0,8
	Напряжение на каждом электроде для E (t) < E_min, В				Действующее значение, не более		11
	Заменяющий резистор каждого электрода для проверки минимальных требований к предварительному подогреву электродов, Ом						18
	Наибольшая энергия предварительного подогрева электрода: E_max = Q_max + P_max t_s, Дж				Q_max	Дж	1,2
					P_max	Дж/с	1,6
	Заменяющий резистор каждого электрода для проверки максимальных требований к предварительному подогреву электродов, Ом						25,5
	Напряжение холостого хода на лампе без ВЗУ, В		Напряжение незажигания	t <= t_s		Действующее значение, не более	265
			Напряжение зажигания	t > t_s (+10 °C)		Действующее значение, не менее	500
				t > t_s (-15 °C)			550
	Диапазон заменяющего резистора каждого электрода для проверки требований к напряжению холостого хода, Ом						18,0 - 54,0

60901-IEC-3021-1
(A6:2014)

		ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами Квадратная						С. 1
МСОЛ: FSS-28-E-GR10q
	Номинальная мощность, Вт		Схема		Электрод		Цоколь
	28		Внешний стартер		Предварительного подогрева		GR10q

	Размеры В миллиметрах
	A	B	C	D	E	F	G
	Не более	Не более	Не более	Не более	Не более	Не более	Не менее	Не более
	205	207	33	24	41	49	74	77
Цоколь: см. лист 7004-77 IEC 60061-1.
	Характеристики зажигания
	Частота, Гц		Нормируемое напряжение на ПРА, В		Испытательное напряжение (действующее), В		Время зажигания, с
	50		220		198		10
	60		-		-		-

	Электрические параметры
	Частота, Гц	Нормируемая мощность, Вт	Напряжение на лампе (действующее), В			Нормируемый ток лампы, А	Нормируемый ток предварительного подогрева, А
			Нормируемое	Не менее	Не более
	50	28	108	98	118	0,320	0,410
	60	-	-	-	-	-	-
Испытательное положение: горизонтальное.
	Характеристики электрода
	Испытательный ток, А		Сопротивление каждого электрода, Ом
			Нормируемое		Не менее		Не более
	0,27		17,5		13,1		21,9

60901-IEC-3028-2
(A5:2011)

		ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами Квадратная				С. 2
МСОЛ: FSS-28-E-GR10q
	Характеристики ДОИ
	Частота, Гц	Номинальная мощность, Вт	Нормируемое напряжение, В	Ток калибровки, А	Отношение напряжения к току, Ом	Коэффициент мощности
	50	28	210	0,320	480	0,10
	60	28	210	0,320	485	0,075

	Информация для расчета ПРА
	Частота, Гц				50	60
	Ток предварительного подогрева, А		Не менее		0,290	-
			Не более		0,670	-
	Напряжение холостого хода на лампе, В		Действующее значение, не менее		198	-
			Пиковое значение, не более		400	-
	Резистор, заменяющий два последовательно соединенных электрода, Ом				18	-
	Напряжение на стартере при работающей лампе, В		Действующее значение, не более		130	-
	Рабочий ток лампы, А		Не более		<*>	-

	Информация для расчета стартера
	Импульс напряжения, В, не менее		Напряжение неконтактирования, В		Конденсатор для ПРП, пФ
					Не менее	Не более
	500 <*>		130		5,0	8,0

	Информация для расчета светильника
	Наибольший контур лампы: см. лист 60901-IEC-B030
-------------------------------- <*> В стадии рассмотрения.
60901-IEC-3028-2
(A5:2011)

		ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами Квадратная					С. 3
МСОЛ: FSD-28-E-GR10q
	Информация для расчета ВЧ ПРА
	Характеристики ВЧ ПРА
	Частота, кГц	Номинальная мощность, Вт	Нормируемое напряжение, В	Ток калибровки, А		Отношение напряжения к току, Ом
	20 - 26	28	190	0,26		365

	Типичные параметры лампы
	Частота, кГц	Номинальная мощность, Вт		Напряжение на лампе, В		Ток лампы, А
	>= 20	24,5		95		0,260
	Работа в нормальном режиме и режиме диммирования
	Частота, кГц					>= 20
	Ток перехода от работы в нормальном режиме к режиму диммирования I_D _{перехода}, А					0,215
	Рабочий ток лампы I_D, А			Не более		0,350
	Ток в любом вводе электродов, А			Не более		0,380
	Квалификация диммирующего ПРА с заменяющими резисторами (примечание 1)
	Нагрев электрода рабочим током любой лампы, измеренного с заменяющими резисторами
	Наименьшая сумма квадратов токов выводов: SoS_min: для I_D₃₀ < I_D <= I_{перехода} (примечание 2)				А²	X₁	0,130
					А	Y₁	0,500
	Нагрев электрода при конкретных рабочих токах, измеренных на заменяющих резисторах
	Рабочий ток		Параметры нагрева
	I_D_min, А	0,020	Наименьшее напряжение на электроде, В			CV_D_min	4,00
			Резисторы, заменяющие разрядную лампу, Ом			R_L_10min	5100
						R_L_10max	10000
	I_D₃₀, А	0,60	Наименьшая сумма квадратов токов выводов, А²			SoS₃₀	X₁ - Y₁I_D₃₀
			Резистор, заменяющий разрядную лампу, Ом			R_L₃₀	1800
	I_D₆₀, А	0,120	Наименьшая сумма квадратов токов выводов, А²			SoS₆₀	X₁ - Y₁I_D₆₀
			Резистор, заменяющий разрядную лампу, Ом			R_L₆₀	680
	Наибольшее напряжение на электроде, В					CV_max	5,20
	Заменяющие электрод резисторы для квалификации диммирующего ПРА
	Заменяющий резистор каждого электрода для испытания требований диммирования, Ом					R_{испытания 1}	17,5
						R_{испытания 2}	19,0
						R_{испытания 3}	16,0
Примечания 1 Эта информация только для квалификации ПРА. Информацию о работе в режиме диммирования в системе лампа - ПРА см. в IEC/TS 62750. 2 Целевая сумма квадратов токов выводов (SoS_цел): .
60901-IEC-3028-2
(A5:2011), (A6:2014)

		ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами Квадратная					С. 4
МСОЛ: FSD-28-E-GR10q
	Требования зажигания к электродам предварительного подогрева для времени зажигания 0,4 с < t_s < 3,0 с
	Наименьшая энергия предварительного подогрева электрода: E_min = Q_min + P_min t_s, Дж				Q_min	Дж	1,1
					P_min	Дж/с	0,9
	Напряжение на каждом электроде для E (t) < E_min, В				Действующее значение, не более		11
	Заменяющий резистор каждого электрода для проверки минимальных требований к предварительному подогреву электродов, Ом						12
	Наибольшая энергия предварительного подогрева электрода: E_max = Q_max + P_max t_s, Дж				Q_max	Дж	2,2
					P_max	Дж/с	1,8
	Заменяющий резистор каждого электрода для проверки максимальных требований к предварительному подогреву электродов, Ом						16
	Напряжение холостого хода на лампе без ВЗУ, В		Напряжение незажигания	t <= t_s		Действующее значение, не более	265
			Напряжение зажигания	t > t_s (+10 °C)		Действующее значение, не менее	550
				t > t_s (-15 °C)			650
	Диапазон заменяющего резистора каждого электрода для проверки требований к напряжению холостого хода, Ом						12,0 - 36,0

60901-IEC-3028-1
(A6:2014)

		ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами Квадратная						С. 1
МСОЛ: FSS-38-E-GR10q
	Номинальная мощность, Вт		Схема		Электрод		Цоколь
	38		Внешний стартер		Предварительного подогрева		GR10q

	Размеры В миллиметрах
	A	B	C	D	E	F	G
	Не более	Не более	Не более	Не более	Не более	Не более	Не менее	Не более
	205	207	33	24	41	49	74	77
Цоколь: см. лист 7004-77 IEC 60061-1.
	Характеристики зажигания
	Частота, Гц		Нормируемое напряжение на ПРА, В		Испытательное напряжение (действующее), В		Время зажигания, с
	50		220		198		10
	60		-		-		-

	Электрические параметры
	Частота, Гц	Нормируемая мощность, Вт	Напряжение на лампе (действующее), В			Нормируемый ток лампы, А	Нормируемый ток предварительного подогрева, А
			Нормируемое	Не менее	Не более
	50	38,5	110	100	120	0,430	0,580
	60	-	-	-	-	-	-
Испытательное положение: горизонтальное.
	Характеристики электрода
	Испытательный ток, А		Сопротивление каждого электрода, Ом
			Нормируемое		Не менее		Не более
	0,42		9,0		6,75		11,25

60901-IEC-3038-2
(A5:2011)

		ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами Квадратная				С. 2
МСОЛ: FSS-38-E-GR10q
	Характеристики ДОИ
	Частота, Гц	Номинальная мощность, Вт	Нормируемое напряжение, В	Ток калибровки, А	Отношение напряжения к току, Ом	Коэффициент мощности
	50	40	220	0,430	390	0,10
	60	40	220	0,430	390	0,075

	Информация для расчета ПРА
	Частота, Гц				50	60
	Ток предварительного подогрева, А		Не менее		0,390	-
			Не более		0,780	-
	Напряжение холостого хода на лампе, В		Действующее значение, не менее		198	-
			Пиковое значение, не более		400	-
	Резистор, заменяющий два последовательно соединенных электрода, Ом				18	-
	Напряжение на стартере при работающей лампе, В		Действующее значение, не более		130	-
	Рабочий ток лампы, А		Не более		<*>	-

	Информация для расчета стартера
	Импульс напряжения, В, не менее		Напряжение неконтактирования, В		Конденсатор для ПРП, пФ
					Не менее	Не более
	500 <*>		130		5,0	8,0

	Информация для расчета светильника
	Наибольший контур лампы: см. лист 60901-IEC-B030
-------------------------------- <*> В стадии рассмотрения.
60901-IEC-3038-2
(A5:2011)

		ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами Квадратная					С. 3
МСОЛ: FSS-38-E-GR10q
	Информация для расчета ВЧ ПРА
	Характеристики ВЧ ПРА
	Частота, кГц	Номинальная мощность, Вт	Нормируемое напряжение, В	Ток калибровки, А		Отношение напряжения к току, Ом
	20 - 26	38	192	0,36		270

	Типичные параметры лампы
	Частота, кГц	Номинальная мощность, Вт		Напряжение на лампе, В		Ток лампы, А
	>= 20	34,5		97		0,355
	Работа в нормальном режиме и режиме диммирования
	Частота, кГц					>= 20
	Ток перехода от работы в нормальном режиме к режиму диммирования I_D _{перехода}, А					0,340
	Рабочий ток лампы I_D, А			Не более		0,550
	Ток в любом вводе электродов, А			Не более		0,590
	Квалификация диммирующего ПРА с заменяющими резисторами (примечание 1)
	Нагрев электрода рабочим током любой лампы, измеренного с заменяющими резисторами
	Наименьшая сумма квадратов токов выводов: SoS_min: для I_D₃₀ < I_D <= I_{перехода} (примечание 2)				А²	X₁	0,320
					А	Y₁	0,780
	Нагрев электрода при конкретных рабочих токах, измеренных на заменяющих резисторах
	Рабочий ток		Параметры нагрева
	I_D_min, А	0,020	Наименьшее напряжение на электроде, В			CV_D_min	3,30
			Резисторы, заменяющие разрядную лампу, Ом			R_L_10min	2700
						R_L_10max	5100
	I_D₃₀, А	0,60	Наименьшая сумма квадратов токов выводов, А²			SoS₃₀	X₁ - Y₁I_D₃₀
			Резистор, заменяющий разрядную лампу, Ом			R_L₃₀	1000
	I_D₆₀, А	0,120	Наименьшая сумма квадратов токов выводов, А²			SoS₆₀	X₁ - Y₁I_D₆₀
			Резистор, заменяющий разрядную лампу, Ом			R_L₆₀	430
	Наибольшее напряжение на электроде, В					CV_max	4,40
	Заменяющие электрод резисторы для квалификации диммирующего ПРА
	Заменяющий резистор каждого электрода для испытания требований диммирования, Ом					R_{испытания 1}	9,0
						R_{испытания 2}	10,0
						R_{испытания 3}	8,0
Примечания 1 Эта информация только для квалификации ПРА. Информацию о работе в режиме диммирования в системе лампа - ПРА см. в IEC/TS 62750. 2 Целевая сумма квадратов токов выводов (SoS_цел): .
60901-IEC-3038-2
(A5:2011), (A6:2014)

		ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами Квадратная					С. 4
МСОЛ: FSS-38-E-GR10q
	Требования зажигания к электродам предварительного подогрева для времени зажигания 0,4 с < t_s < 3,0 с
	Наименьшая энергия предварительного подогрева электрода: E_min = Q_min + P_min t_s, Дж				Q_min	Дж	2,0
					P_min	Дж/с	1,0
	Напряжение на каждом электроде для E (t) < E_min, В				Действующее значение, не более		11
	Заменяющий резистор каждого электрода для проверки минимальных требований к предварительному подогреву электродов, Ом						5,6
	Наибольшая энергия предварительного подогрева электрода: E_max = Q_max + P_max t_s, Дж				Q_max	Дж	4,0
					P_max	Дж/с	2,0
	Заменяющий резистор каждого электрода для проверки максимальных требований к предварительному подогреву электродов, Ом						8,2
	Напряжение холостого хода на лампе без ВЗУ, В		Напряжение незажигания	t <= t_s		Действующее значение, не более	265
			Напряжение зажигания	t > t_s (+10 °C)		Действующее значение, не менее	550
				t > t_s (-15 °C)			560
	Диапазон заменяющего резистора каждого электрода для проверки требований к напряжению холостого хода, Ом						5,6 - 16,8

60901-IEC-3038-1
(A6:2014)

ЛАМПА ЛЮМИНЕСЦЕНТНАЯ

ОДНОЦОКОЛЬНАЯ

Лист с параметрами

Прямоугольная

С. 1

МСОЛ: FSS-18-E-2G10

Номинальная мощность, Вт

Схема

Электрод

Цоколь

Внешний стартер

Предварительного подогрева

2G10

Размеры

В миллиметрах

A, не более

B, не более

C, не более

122

Цоколь: см. лист 7004-118 IEC 60061-1.

Характеристики зажигания

Частота, Гц

Нормируемое напряжение на ПРА, В

Испытательное напряжение (действующее), В

Время зажигания, с

110

103,5

<*>

Электрические параметры

Частота, Гц

Нормируемая мощность, Вт

Напряжение на лампе (действующее), В

Нормируемый ток лампы, А

Нормируемый ток предварительного подогрева, А

Нормируемое

Не менее

Не более

0,375

0,540

<*>

Испытательное положение: вертикальное, цоколем вверх.

Примечание - Для уменьшения времени испытания по соглашению между изготовителем и испытательным органом могут быть использованы другие положения. В спорном случае вертикальное положение должно быть базовым.

Характеристики электрода

Испытательный ток, А

Сопротивление каждого электрода, Ом

Нормируемое

Не менее

Не более

0,340

60901-IEC-3118-2

		ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами Прямоугольная				С. 2
МСОЛ: FSS-18-E-2G10
	Характеристики ДОИ
	Частота, Гц	Номинальная мощность, Вт	Нормируемое напряжение, В	Ток калибровки, А	Отношение напряжения к току, Ом	Коэффициент мощности
	50	20	127	0,370	270	0,12
	60	18	118	0,380	240	0,075

	Информация для расчета ПРА
	Частота, Гц				50	60
	Ток предварительного подогрева, А		Не менее		0,315	<*>
			Не более		0,670	<*>
	Напряжение холостого хода на лампе, В		Действующее значение, не менее		103,5	<*>
			Пиковое значение, не более		400	<*>
	Резистор, заменяющий два последовательно соединенных электрода, Ом				50	<*>
	Напряжение на стартере при работающей лампе, В		Действующее значение, не более		68	<*>
	Рабочий ток лампы, А		Не более		0,425	<*>

	Информация для расчета стартера
	Импульс напряжения, В, не менее		Напряжение неконтактирования, В		Конденсатор для ПРП, пФ
					Не менее	Не более
	800		70		<*>	<*>

	Информация для расчета светильника
	Наибольший контур лампы: см. лист 60901-IEC-B110 с размером H, мм					122
-------------------------------- <*> В стадии рассмотрения.
60901-IEC-3118-2
(A3:2004)

		ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами Прямоугольная					С. 3
МСОЛ: FSS-18-E-2G10
	Информация для расчета ВЧ ПРА
	Характеристики ВЧ ПРА
	Частота, кГц	Номинальная мощность, Вт	Нормируемое напряжение, В	Ток калибровки, А		Отношение напряжения к току, Ом
	20 - 26	18	100	0,320		155

	Типичные параметры лампы
	Частота, кГц	Номинальная мощность, Вт		Напряжение на лампе, В		Ток лампы, А
	>= 20	16		50		0,320
	Работа в нормальном режиме и режиме диммирования
	Частота, кГц					>= 20
	Ток перехода от работы в нормальном режиме к режиму диммирования I_D _{перехода}, А					0,270
	Рабочий ток лампы I_D, А			Не более		0,430
	Ток в любом вводе электродов, А			Не более		0,475
	Квалификация диммирующего ПРА с заменяющими резисторами (примечание 1)
	Нагрев электрода рабочим током любой лампы, измеренного с заменяющими резисторами
	Наименьшая сумма квадратов токов выводов: SoS_min: для I_D₃₀ < I_D <= I_{перехода} (примечание 2)				А²	X₁	0,210
					А	Y₁	0,630
	Нагрев электрода при конкретных рабочих токах, измеренных на заменяющих резисторах
	Рабочий ток		Параметры нагрева
	I_D_min, А	0,035	Наименьшее напряжение на электроде, В			CV_D_min	3,60
			Резисторы, заменяющие разрядную лампу, Ом			R_L_10min	1800
						R_L_10max	3300
	I_D₃₀, А	0,100	Наименьшая сумма квадратов токов выводов, А²			SoS₃₀	X₁ - Y₁I_D₃₀
			Резистор, заменяющий разрядную лампу, Ом			R_L₃₀	620
	I_D₆₀, А	0,200	Наименьшая сумма квадратов токов выводов, А²			SoS₆₀	X₁ - Y₁I_D₆₀
			Резистор, заменяющий разрядную лампу, Ом			R_L₆₀	270
	Наибольшее напряжение на электроде, В					CV_max	4,70
	Заменяющие электрод резисторы для квалификации диммирующего ПРА
	Заменяющий резистор каждого электрода для испытания требований диммирования, Ом					R_{испытания 1}	12,0
						R_{испытания 2}	13,0
						R_{испытания 3}	11,0
Примечания 1 Эта информация только для квалификации ПРА. Информацию о работе в режиме диммирования в системе лампа - ПРА см. в IEC/TS 62750. 2 Целевая сумма квадратов токов выводов (SoS_цел): .
60901-IEC-3118-4
(A6:2014)

		ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами Прямоугольная					С. 4
МСОЛ: FSS-18-E-2G10
	Требования зажигания к электродам предварительного подогрева для времени зажигания 0,4 с < t_s < 3,0 с
	Наименьшая энергия предварительного подогрева электрода: E_min = Q_min + P_min t_s, Дж				Q_min	Дж	1,5
					P_min	Дж/с	0,9
	Напряжение на каждом электроде для E (t) < E_min, В				Действующее значение, не более		11
	Заменяющий резистор каждого электрода для проверки минимальных требований к предварительному подогреву электродов, Ом						8
	Наибольшая энергия предварительного подогрева электрода: E_max = Q_max + P_max t_s, Дж				Q_max	Дж	3,0
					P_max	Дж/с	1,8
	Заменяющий резистор каждого электрода для проверки максимальных требований к предварительному подогреву электродов, Ом						11
	Напряжение холостого хода на лампе без ВЗУ, В		Напряжение незажигания	t <= t_s		Действующее значение, не более	150
			Напряжение зажигания	t > t_s (+10 °C)		Действующее значение, не менее	350
				t > t_s (-15 °C)			<*>
	Диапазон заменяющего резистора каждого электрода для проверки требований к напряжению холостого хода, Ом						8,0 - 24,0
-------------------------------- <*> В стадии рассмотрения.
60901-IEC-3118-1
(A6:2014)

ЛАМПА ЛЮМИНЕСЦЕНТНАЯ

ОДНОЦОКОЛЬНАЯ

Лист с параметрами

Прямоугольная

С. 1

МСОЛ: FSS-24-E-2G10

Номинальная мощность, Вт

Схема

Электрод

Цоколь

Внешний стартер

Предварительного подогрева

2G10

Размеры

В миллиметрах

A, не более

B, не более

C, не более

165

Цоколь: см. лист 7004-118 IEC 60061-1.

Характеристики зажигания

Частота, Гц

Нормируемое напряжение на ПРА, В

Испытательное напряжение (действующее), В

Время зажигания, с

230

198

<*>

Электрические параметры

Частота, Гц

Нормируемая мощность, Вт

Напряжение на лампе (действующее), В

Нормируемый ток лампы, А

Нормируемый ток предварительного подогрева, А

Нормируемое

Не менее

Не более

0,345

0,510

<*>

Испытательное положение: вертикальное, цоколем вверх.

Характеристики электрода

Испытательный ток, А

Сопротивление каждого электрода, Ом

Нормируемое

Не менее

Не более

0,340

60901-IEC-3124-2

		ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами Прямоугольная				С. 2
МСОЛ: FSS-24-E-2G10
	Характеристики ДОИ
	Частота, Гц	Номинальная мощность, Вт	Нормируемое напряжение, В	Ток калибровки, А	Отношение напряжения к току, Ом	Коэффициент мощности
	50	24	220	0,340	540	0,10
	60	24	236	0,340	605	0,075

	Информация для расчета ПРА
	Частота, Гц				50	60
	Ток предварительного подогрева, А		Не менее		0,315	<*>
			Не более		0,670	<*>
	Напряжение холостого хода на лампе, В		Действующее значение, не менее		198	<*>
			Пиковое значение, не более		400	<*>
	Резистор, заменяющий два последовательно соединенных электрода, Ом				50	<*>
	Напряжение на стартере при работающей лампе, В		Действующее значение, не более		128	<*>
	Рабочий ток лампы, А		Не более		0,425	<*>

	Информация для расчета стартера
	Импульс напряжения, В, не менее		Напряжение неконтактирования, В		Конденсатор для ПРП, пФ
					Не менее	Не более
	800		140		<*>	<*>

	Информация для расчета светильника
	Наибольший контур лампы: см. лист 60901-IEC-B110 с размером H, мм					165
-------------------------------- <*> В стадии рассмотрения.
60901-IEC-3124-2
(A3:2004)

		ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами Прямоугольная					С. 3
МСОЛ: FSS-24-E-2G10
	Информация для расчета ВЧ ПРА
	Характеристики ВЧ ПРА
	Частота, кГц	Номинальная мощность, Вт	Нормируемое напряжение, В	Ток калибровки, А		Отношение напряжения к току, Ом
	20 - 26	24	150	0,300		250

	Типичные параметры лампы
	Частота, кГц	Номинальная мощность, Вт		Напряжение на лампе, В		Ток лампы, А
	>= 20	22		75		0,300
	Работа в нормальном режиме и режиме диммирования
	Частота, кГц					>= 20
	Ток перехода от работы в нормальном режиме к режиму диммирования I_D _{перехода}, А					0,270
	Рабочий ток лампы I_D, А			Не более		0,430
	Ток в любом вводе электродов, А			Не более		0,475
	Квалификация диммирующего ПРА с заменяющими резисторами (примечание 1)
	Нагрев электрода рабочим током любой лампы, измеренного с заменяющими резисторами
	Наименьшая сумма квадратов токов выводов: SoS_min: для I_D₃₀ < I_D <= I_{перехода} (примечание 2)				А²	X₁	0,210
					А	Y₁	0,630
	Нагрев электрода при конкретных рабочих токах, измеренных на заменяющих резисторах
	Рабочий ток		Параметры нагрева
	I_D_min, А	0,035	Наименьшее напряжение на электроде, В			CV_D_min	3,60
			Резисторы, заменяющие разрядную лампу, Ом			R_L_10min	2700
						R_L_10max	4300
	I_D₃₀, А	0,100	Наименьшая сумма квадратов токов выводов, А²			SoS₃₀	X₁ - Y₁I_D₃₀
			Резистор, заменяющий разрядную лампу, Ом			R_L₃₀	1000
	I_D₆₀, А	0,200	Наименьшая сумма квадратов токов выводов, А²			SoS₆₀	X₁ - Y₁I_D₆₀
			Резистор, заменяющий разрядную лампу, Ом			R_L₆₀	430
	Наибольшее напряжение на электроде, В					CV_max	4,70
	Заменяющие электрод резисторы для квалификации диммирующего ПРА
	Заменяющий резистор каждого электрода для испытания требований диммирования, Ом					R_{испытания 1}	12,0
						R_{испытания 2}	13,0
						R_{испытания 3}	11,0
Примечания 1 Эта информация только для квалификации ПРА. Информацию о работе в режиме диммирования в системе лампа - ПРА см. в IEC/TS 62750. 2 Целевая сумма квадратов токов выводов (SoS_цел): .
60901-IEC-3124-4
(A6:2014)

		ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами Прямоугольная					С. 4
МСОЛ: FSS-24-E-2G10
	Требования зажигания к электродам предварительного подогрева для времени зажигания 0,4 с < t_s < 3,0 с
	Наименьшая энергия предварительного подогрева электрода: E_min = Q_min + P_min t_s, Дж				Q_min	Дж	1,5
					P_min	Дж/с	0,9
	Напряжение на каждом электроде для E (t) < E_min, В				Действующее значение, не более		11
	Заменяющий резистор каждого электрода для проверки минимальных требований к предварительному подогреву электродов, Ом						8
	Наибольшая энергия предварительного подогрева электрода: E_max = Q_max + P_max t_s, Дж				Q_max	Дж	3,0
					P_max	Дж/с	1,8
	Заменяющий резистор каждого электрода для проверки максимальных требований к предварительному подогреву электродов, Ом						11
	Напряжение холостого хода на лампе без ВЗУ, В		Напряжение незажигания	t <= t_s		Действующее значение, не более	170
			Напряжение зажигания	t > t_s (+10 °C)		Действующее значение, не менее	400
				t > t_s (-15 °C)			<*>
	Диапазон заменяющего резистора каждого электрода для проверки требований к напряжению холостого хода, Ом						8,0 - 24,0
-------------------------------- <*> В стадии рассмотрения.
60901-IEC-3124-1
(A6:2014)

ЛАМПА ЛЮМИНЕСЦЕНТНАЯ

ОДНОЦОКОЛЬНАЯ

Лист с параметрами

Прямоугольная

С. 1

МСОЛ: FSS-36-E-2G10

Номинальная мощность, Вт

Схема

Электрод

Цоколь

Внешний стартер

Предварительного подогрева

2G10

Размеры

В миллиметрах

A, не более

B, не более

C, не более

217

Цоколь: см. лист 7004-118 IEC 60061-1.

Характеристики зажигания

Частота, Гц

Нормируемое напряжение на ПРА, В

Испытательное напряжение (действующее), В

Время зажигания, с

230

198

<*>

Электрические параметры

Частота, Гц

Нормируемая мощность, Вт

Напряжение на лампе (действующее), В

Нормируемый ток лампы, А

Нормируемый ток предварительного подогрева, А

Нормируемое

Не менее

Не более

106

116

0,435

0,650

<*>

Испытательное положение: вертикальное, цоколем вверх.

Характеристики электрода

Испытательный ток, А

Сопротивление каждого электрода, Ом

Нормируемое

Не менее

Не более

0,385

8,2

13,8

--------------------------------

<*> В стадии рассмотрения.

60901-IEC-3136-2

		ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами Прямоугольная				С. 2
МСОЛ: FSS-36-E-2G10
	Характеристики ДОИ
	Частота, Гц	Номинальная мощность, Вт	Нормируемое напряжение, В	Ток калибровки, А	Отношение напряжения к току, Ом	Коэффициент мощности
	50	40	220	0,430	390	0,10
	60	36	236	0,430	439	0,075

	Информация для расчета ПРА
	Частота, Гц				50	60
	Ток предварительного подогрева, А		Не менее		0,365	<*>
			Не более		0,775	<*>
	Напряжение холостого хода на лампе, В		Действующее значение, не менее		198	<*>
			Пиковое значение, не более		400	<*>
	Резистор, заменяющий два последовательно соединенных электрода, Ом				40	<*>
	Напряжение на стартере при работающей лампе, В		Действующее значение, не более		128	<*>
	Рабочий ток лампы, А		Не более		0,500	<*>

	Информация для расчета стартера
	Импульс напряжения, В, не менее		Напряжение неконтактирования, В		Конденсатор для ПРП, пФ
					Не менее	Не более
	800		140		<*>	<*>

	Информация для расчета светильника
	Наибольший контур лампы: см. лист 60901-IEC-B110 с размером H, мм					217
-------------------------------- <*> В стадии рассмотрения.
60901-IEC-3136-2
(A3:2004)

		ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами Прямоугольная					С. 3
МСОЛ: FSS-36-E-2G10
	Информация для расчета ВЧ ПРА
	Характеристики ВЧ ПРА
	Частота, кГц	Номинальная мощность, Вт	Нормируемое напряжение, В	Ток калибровки, А		Отношение напряжения к току, Ом
	20 - 26	36	180	0,360		250

	Типичные параметры лампы
	Частота, кГц	Номинальная мощность, Вт		Напряжение на лампе, В		Ток лампы, А
	>= 20	32		90		0,360
	Работа в нормальном режиме и режиме диммирования
	Частота, кГц					>= 20
	Ток перехода от работы в нормальном режиме к режиму диммирования I_D _{перехода}, А					0,310
	Рабочий ток лампы I_D, А			Не более		0,500
	Ток в любом вводе электродов, А			Не более		0,540
	Квалификация диммирующего ПРА с заменяющими резисторами (примечание 1)
	Нагрев электрода рабочим током любой лампы, измеренного с заменяющими резисторами
	Наименьшая сумма квадратов токов выводов: SoS_min: для I_D₃₀ < I_D <= I_{перехода} (примечание 2)				А²	X₁	0,270
					А	Y₁	0,710
	Нагрев электрода при конкретных рабочих токах, измеренных на заменяющих резисторах
	Рабочий ток		Параметры нагрева
	I_D_min, А	0,035	Наименьшее напряжение на электроде, В			CV_D_min	3,55
			Резисторы, заменяющие разрядную лампу, Ом			R_L_10min	3900
						R_L_10max	6200
	I_D₃₀, А	0,100	Наименьшая сумма квадратов токов выводов, А²			SoS₃₀	X₁ - Y₁I_D₃₀
			Резистор, заменяющий разрядную лампу, Ом			R_L₃₀	1300
	I_D₆₀, А	0,200	Наименьшая сумма квадратов токов выводов, А²			SoS₆₀	X₁ - Y₁I_D₆₀
			Резистор, заменяющий разрядную лампу, Ом			R_L₆₀	560
	Наибольшее напряжение на электроде, В					CV_max	4,60
	Заменяющие электрод резисторы для квалификации диммирующего ПРА
	Заменяющий резистор каждого электрода для испытания требований диммирования, Ом					R_{испытания 1}	11,0
						R_{испытания 2}	12,0
						R_{испытания 3}	10,0
Примечания 1 Эта информация только для квалификации ПРА. Информацию о работе в режиме диммирования в системе лампа - ПРА см. в IEC/TS 62750. 2 Целевая сумма квадратов токов выводов (SoS_цел): .
60901-IEC-3136-4
(A6:2014)

		ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами Прямоугольная					С. 4
МСОЛ: FSS-36-E-2G10
	Требования зажигания к электродам предварительного подогрева для времени зажигания 0,4 с < t_s < 3,0 с
	Наименьшая энергия предварительного подогрева электрода: E_min = Q_min + P_min t_s, Дж				Q_min	Дж	1,6
					P_min	Дж/с	1,0
	Напряжение на каждом электроде для E (t) < E_min, В				Действующее значение, не более		11
	Заменяющий резистор каждого электрода для проверки минимальных требований к предварительному подогреву электродов, Ом						7
	Наибольшая энергия предварительного подогрева электрода: E_max = Q_max + P_max t_s, Дж				Q_max	Дж	3,2
					P_max	Дж/с	2,0
	Заменяющий резистор каждого электрода для проверки максимальных требований к предварительному подогреву электродов, Ом						9
	Напряжение холостого хода на лампе без ВЗУ, В		Напряжение незажигания	t <= t_s		Действующее значение, не более	190
			Напряжение зажигания	t > t_s (+10 °C)		Действующее значение, не менее	420
				t > t_s (-15 °C)			<*>
	Диапазон заменяющего резистора каждого электрода для проверки требований к напряжению холостого хода, Ом						7,0 - 21,0
-------------------------------- <*> В стадии рассмотрения.
60901-IEC-3136-1
(A6:2014)

		ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами Кольцевая						С. 1
МСОЛ: FSC-22-E-G10q-29/200
	Номинальная мощность, Вт		Схема		Электрод		Цоколь
	22		Внешний стартер		Предварительного подогрева		G10q

	Размеры В миллиметрах
	A		B		C и D		D₁
	Не менее	Не более	Не менее	Не более	Не менее	Не более	Не менее	Не более
	149,1	155,6	147,6	157,2	203,2	215,9	26,2	30,9
Цоколь: см. лист 7004-54 IEC 60061-1.
	Характеристики зажигания
	Частота, Гц		Нормируемое напряжение на ПРА, В		Испытательное напряжение (действующее), В		Время зажигания, с
	50		110		103,5		10
	60		120		103,5		10

	Электрические параметры
	Частота, Гц	Нормируемая мощность, Вт	Напряжение на лампе (действующее), В			Нормируемый ток лампы, А	Нормируемый ток предварительного подогрева, А
			Нормируемое	Не менее	Не более
	50	22	62	55	69	0,400	0,600
	60	21,5	62	55	69	0,370	0,600
Испытательное положение: горизонтальное.

60901-IEC-3222-2
(A3:2004)

		ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами Кольцевая				С. 2
МСОЛ: FSC-22-E-G10q-29/200
	Характеристики ДОИ
	Частота, Гц	Номинальная мощность, Вт	Нормируемое напряжение, В	Ток калибровки, А	Отношение напряжения к току, Ом	Коэффициент мощности
	50	22	127	0,400	240	0,12
	60	22	236	0,370	575	0,075

	Информация для расчета ПРА
	Частота, Гц				50	60
	Ток предварительного подогрева, А		Не менее		0,360	0,360
			Не более		0,840	0,840
	Напряжение холостого хода на лампе, В		Действующее значение, не менее		103,5	103,5
			Пиковое значение, не более		400	400
	Резистор, заменяющий два последовательно соединенных электрода, Ом				40	40
	Напряжение на стартере при работающей лампе, В		Действующее значение, не более		70	70
	Рабочий ток лампы, А		Не более		<*>	<*>

	Информация для расчета стартера
	Импульс напряжения, В, не менее		Напряжение неконтактирования, В		Конденсатор для ПРП, пФ
					Не менее	Не более
	250		70		<*>	<*>
-------------------------------- <*> В стадии рассмотрения.
60901-IEC-3222-2
(A3:2004)

		ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами Кольцевая						С. 1
МСОЛ: FSC-32-E-G10q-29/300
	Номинальная мощность, Вт		Схема		Электрод		Цоколь
	32		Внешний стартер		Предварительного подогрева		G10q

	Размеры В миллиметрах
	A		B		C и D		D₁
	Не менее	Не более	Не менее	Не более	Не менее	Не более	Не менее	Не более
	239,7	246,1	236,5	246,1	298,5	304,8	26,2	30,9
Цоколь: см. лист 7004-54 IEC 60061-1.
	Характеристики зажигания
	Частота, Гц		Нормируемое напряжение на ПРА, В		Испытательное напряжение (действующее), В		Время зажигания, с
	50		220		198		10
	60		120/240		132		10

	Электрические параметры
	Частота, Гц	Нормируемая мощность, Вт	Напряжение на лампе (действующее), В			Нормируемый ток лампы, А	Нормируемый ток предварительного подогрева, А
			Нормируемое	Не менее	Не более
	50	32	84	74	94	0,450	0,675
	60	31	84	74	94	0,430	0,650
Испытательное положение: горизонтальное.

60901-IEC-3232-2
(A3:2004)

		ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами Кольцевая				С. 2
МСОЛ: FSC-32-E-G10q-29/300
	Характеристики ДОИ
	Частота, Гц	Номинальная мощность, Вт	Нормируемое напряжение, В	Ток калибровки, А	Отношение напряжения к току, Ом	Коэффициент мощности
	50	32	220	0,450	415	0,10
	60	32	236	0,425	470	0,075

	Информация для расчета ПРА
	Частота, Гц				50	60
	Ток предварительного подогрева, А		Не менее		0,405	0,405
			Не более		0,945	0,945
	Напряжение холостого хода на лампе, В		Действующее значение, не менее		198	198
			Пиковое значение, не более		400	400
	Резистор, заменяющий два последовательно соединенных электрода, Ом				40	40
	Напряжение на стартере при работающей лампе, В		Действующее значение, не более		128	95
	Рабочий ток лампы, А		Не более		<*>	<*>

	Информация для расчета стартера
	Импульс напряжения, В, не менее		Напряжение неконтактирования, В		Конденсатор для ПРП, пФ
					Не менее	Не более
	400		140		<*>	<*>
-------------------------------- <*> В стадии рассмотрения.
60901-IEC-3232-2
(A3:2004)

		ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами Кольцевая						С. 1
МСОЛ: FSC-40-E-G10q-29/400
	Номинальная мощность, Вт		Схема		Электрод		Цоколь
	40		Внешний стартер		Предварительного подогрева		G10q

	Размеры В миллиметрах
	A		B		C и D		D₁
	Не менее	Не более	Не менее	Не более	Не менее	Не более	Не менее	Не более
	341,3	347,7	338,1	347,7	393,7	406,4	26,2	30,9
Цоколь: см. лист 7004-54 IEC 60061-1.
	Характеристики зажигания
	Частота, Гц		Нормируемое напряжение на ПРА, В		Испытательное напряжение (действующее), В		Время зажигания, с
	50		220		198		10
	60		-		-		-

	Электрические параметры
	Частота, Гц	Нормируемая мощность, Вт	Напряжение на лампе (действующее), В			Нормируемый ток лампы, А	Нормируемый ток предварительного подогрева, А
			Нормируемое	Не менее	Не более
	50	40	115	105	125	0,415	0,630
	60	-	-	-	-	-	-
Испытательное положение: горизонтальное.

60901-IEC-3240-2
(A3:2004)

		ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами Кольцевая				С. 2
МСОЛ: FSC-40-E-G10q-29/400
	Характеристики ДОИ
	Частота, Гц	Номинальная мощность, Вт	Нормируемое напряжение, В	Ток калибровки, А	Отношение напряжения к току, Ом	Коэффициент мощности
	50	40	220	0,430	390	0,10
	60	-	-	-	-	-

	Информация для расчета ПРА
	Частота, Гц				50	60
	Ток предварительного подогрева, А		Не менее		0,378	-
			Не более		0,882	-
	Напряжение холостого хода на лампе, В		Действующее значение, не менее		198	-
			Пиковое значение, не более		400	-
	Резистор, заменяющий два последовательно соединенных электрода, Ом				40	-
	Напряжение на стартере при работающей лампе, В		Действующее значение, не более		128	-
	Рабочий ток лампы, А		Не более		<*>	-

	Информация для расчета стартера
	Импульс напряжения, В, не менее		Напряжение неконтактирования, В		Конденсатор для ПРП, пФ
					Не менее	Не более
	400		140		<*>	<*>
-------------------------------- <*> В стадии рассмотрения.
60901-IEC-3240-2
(A3:2004)

		ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами Многоканальная									С. 1
МСОЛ: FSM-13-E-GX24q=1
	Номинальная мощность, Вт		Схема			Электрод				Цоколь
	13		Внешний стартер			Предварительного подогрева				GX24q-1

	Размеры В миллиметрах
	A, не более		B, не более					C, не более
	52		52					90
Цоколь: см. лист 7004-78 IEC 60061-1.
	Характеристики зажигания
	Частота, Гц		Нормируемое напряжение на ПРА, В			Испытательное напряжение (действующее), В				Время зажигания, с
	50		220			198				10
	60		220			198				10

	Электрические параметры
	Частота, Гц	Нормируемая мощность, Вт		Напряжение на лампе (действующее), В					Нормируемый ток лампы, А		Нормируемый ток предварительного подогрева, А
				Нормируемое	Не менее		Не более
	50	13		91	81		101		0,175		0,210
	60	13		91	81		101		0,175		0,210
Испытательное положение: вертикальное, цоколем вверх.
	Характеристики электрода
	Испытательный ток, А			Сопротивление каждого электрода, Ом
				Нормируемое			Не менее			Не более
	0,140			50			37,5			62,5

60901-IEC-3413-1

		ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами Многоканальная				С. 2
МСОЛ: FSM-13-E-GX24q=1
	Характеристики ДОИ
	Частота, Гц	Номинальная мощность, Вт	Нормируемое напряжение, В	Ток калибровки, А	Отношение напряжения к току, Ом	Коэффициент мощности
	50	13	220	0,165	1070	0,12
	60	13	220	0,170	1080	0,075

	Информация для расчета ПРА
	Частота, Гц				50	60
	Ток предварительного подогрева, А		Не менее		0,153	0,153
			Не более		0,275	0,275
	Напряжение холостого хода на лампе, В		Действующее значение, не менее		198	198
			Пиковое значение, не более		400	400
	Резистор, заменяющий два последовательно соединенных электрода, Ом				100	100
	Напряжение на стартере при работающей лампе, В		Действующее значение, не более		<*>	<*>
	Рабочий ток лампы, А		Не более		0,190	0,190

	Информация для расчета стартера
	Импульс напряжения, В, не менее		Напряжение неконтактирования, В		Конденсатор для ПРП, пФ
					Не менее	Не более
	<*>		<*>		<*>	<*>

	Информация для расчета светильника
	Наибольший контур лампы: см. лист 60901-IEC-B410 с размером H, мм						90
-------------------------------- <*> В стадии рассмотрения.
60901-IEC-3413-1

		ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами Многоканальная					С. 3
МСОЛ: FSM-13-E-GX24q=1
	Информация для расчета ВЧ ПРА
	Характеристики ВЧ ПРА
	Частота, кГц	Номинальная мощность, Вт	Нормируемое напряжение, В	Ток калибровки, А		Отношение напряжения к току, Ом
	20 - 26	13	155	0,165		470

	Типичные параметры лампы
	Частота, кГц	Номинальная мощность, Вт		Напряжение на лампе, В		Ток лампы, А
	>= 20	12,5		77		0,165
	Работа в нормальном режиме и режиме диммирования
	Частота, кГц					>= 20
	Ток перехода от работы в нормальном режиме к режиму диммирования I_D _{перехода}, А					0,115
	Рабочий ток лампы I_D, А			Не более		0,190
	Ток в любом вводе электродов, А			Не более		0,210
	Квалификация диммирующего ПРА с заменяющими резисторами (примечание 1)
	Нагрев электрода рабочим током любой лампы, измеренного с заменяющими резисторами
	Наименьшая сумма квадратов токов выводов: SoS_min: для I_D₃₀ < I_D <= I_{перехода} (примечание 2)				А²	X₁	0,035
					А	Y₁	0,260
	Нагрев электрода при конкретных рабочих токах, измеренных на заменяющих резисторах
	Рабочий ток		Параметры нагрева
	I_D_min, А	0,015	Наименьшее напряжение на электроде, В			CV_D_min	5,90
			Резисторы, заменяющие разрядную лампу, Ом			R_L_10min	5600
						R_L_10max	10000
	I_D₃₀, А	0,040	Наименьшая сумма квадратов токов выводов, А²			SoS₃₀	X₁ - Y₁I_D₃₀
			Резистор, заменяющий разрядную лампу, Ом			R_L₃₀	2400
	I_D₆₀, А	0,080	Наименьшая сумма квадратов токов выводов, А²			SoS₆₀	X₁ - Y₁I_D₆₀
			Резистор, заменяющий разрядную лампу, Ом			R_L₆₀	1000
	Наибольшее напряжение на электроде, В					CV_max	8,20
	Заменяющие электрод резисторы для квалификации диммирующего ПРА
	Заменяющий резистор каждого электрода для испытания требований диммирования, Ом					R_{испытания 1}	50,0
						R_{испытания 2}	55,0
						R_{испытания 3}	45,0
Примечания 1 Эта информация только для квалификации ПРА. Информацию о работе в режиме диммирования в системе лампа - ПРА см. в IEC/TS 62750. 2 Целевая сумма квадратов токов выводов (SoS_цел): .
60901-IEC-3413-4
(A6:2014)

		ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами Многоканальная					С. 4
МСОЛ: FSM-13-E-GX24q=1
	Требования зажигания к электродам предварительного подогрева для времени зажигания 0,4 с < t_s < 3,0 с
	Наименьшая энергия предварительного подогрева электрода: E_min = Q_min + P_min t_s, Дж				Q_min	Дж	1,0
					P_min	Дж/с	0,7
	Напряжение на каждом электроде для E (t) < E_min, В				Действующее значение, не более		11
	Заменяющий резистор каждого электрода для проверки минимальных требований к предварительному подогреву электродов, Ом						30
	Наибольшая энергия предварительного подогрева электрода: E_max = Q_max + P_max t_s, Дж				Q_max	Дж	2,0
					P_max	Дж/с	1,4
	Заменяющий резистор каждого электрода для проверки максимальных требований к предварительному подогреву электродов, Ом						40
	Напряжение холостого хода на лампе без ВЗУ, В		Напряжение незажигания	t <= t_s		Действующее значение, не более	190 <*>
			Напряжение зажигания	t > t_s (+10 °C)		Действующее значение, не менее	400 <*>
				t > t_s (-15 °C)			430 <*>
	Диапазон заменяющего резистора каждого электрода для проверки требований к напряжению холостого хода, Ом						30,0 - 90,0
-------------------------------- <*> В стадии рассмотрения.
60901-IEC-3413-1
(A6:2014)

		ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами Многоканальная									С. 1
МСОЛ: FSM-18-E-GX24q=2
	Номинальная мощность, Вт		Схема			Электрод				Цоколь
	18		Внешний стартер			Предварительного подогрева				GX24q-2

	Размеры В миллиметрах
	A, не более		B, не более					C, не более
	52		52					110
Цоколь: см. лист 7004-78 IEC 60061-1.
	Характеристики зажигания
	Частота, Гц		Нормируемое напряжение на ПРА, В			Испытательное напряжение (действующее), В				Время зажигания, с
	50		220			198				10
	60		220			198				10

	Электрические параметры
	Частота, Гц	Нормируемая мощность, Вт		Напряжение на лампе (действующее), В					Нормируемый ток лампы, А		Нормируемый ток предварительного подогрева, А
				Нормируемое	Не менее		Не более
	50	18		100	90		110		0,225		0,280
	60	18		100	90		110		0,225		0,280
Испытательное положение: вертикальное, цоколем вверх.
	Характеристики электрода
	Испытательный ток, А			Сопротивление каждого электрода, Ом
				Нормируемое			Не менее			Не более
	0,190			26			19,5			32,5

60901-IEC-3418-1

		ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами Многоканальная				С. 2
МСОЛ: FSM-18-E-GX24q=2
	Характеристики ДОИ
	Частота, Гц	Номинальная мощность, Вт	Нормируемое напряжение, В	Ток калибровки, А	Отношение напряжения к току, Ом	Коэффициент мощности
	50	18	220	0,220	800	0,12
	60	18	220	0,220	815	0,075

	Информация для расчета ПРА
	Частота, Гц				50	60
	Ток предварительного подогрева, А		Не менее		0,190	0,190
			Не более		0,375	0,375
	Напряжение холостого хода на лампе, В		Действующее значение, не менее		198	198
			Пиковое значение, не более		400	440
	Резистор, заменяющий два последовательно соединенных электрода, Ом				80	80
	Напряжение на стартере при работающей лампе, В		Действующее значение, не более		<*>	<*>
	Рабочий ток лампы, А		Не более		0,240	0,240

	Информация для расчета стартера
	Импульс напряжения, В, не менее		Напряжение неконтактирования, В		Конденсатор для ПРП, пФ
					Не менее	Не более
	<*>		<*>		<*>	<*>

	Информация для расчета светильника
	Наибольший контур лампы: см. лист 60901-IEC-B410 с размером H, мм						110
-------------------------------- <*> В стадии рассмотрения.
60901-IEC-3418-1

		ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами Многоканальная					С. 3
МСОЛ: FSM-18-E-GX24q=2
	Информация для расчета ВЧ ПРА
	Характеристики ВЧ ПРА
	Частота, кГц	Номинальная мощность, Вт	Нормируемое напряжение, В	Ток калибровки, А		Отношение напряжения к току, Ом
	20 - 26	18	160	0,210		380

	Типичные параметры лампы
	Частота, кГц	Номинальная мощность, Вт		Напряжение на лампе, В		Ток лампы, А
	>= 20	16,5		80		0,210
	Работа в нормальном режиме и режиме диммирования
	Частота, кГц					>= 20
	Ток перехода от работы в нормальном режиме к режиму диммирования I_D _{перехода}, А					0,160
	Рабочий ток лампы I_D, А			Не более		0,240
	Ток в любом вводе электродов, А			Не более		0,290
	Квалификация диммирующего ПРА с заменяющими резисторами (примечание 1)
	Нагрев электрода рабочим током любой лампы, измеренного с заменяющими резисторами
	Наименьшая сумма квадратов токов выводов: SoS_min: для I_D₃₀ < I_D <= I_{перехода} (примечание 2)				А²	X₁	0,065
					А	Y₁	0,350
	Нагрев электрода при конкретных рабочих токах, измеренных на заменяющих резисторах
	Рабочий ток		Параметры нагрева
	I_D_min, А	0,020	Наименьшее напряжение на электроде, В			CV_D_min	4,40
			Резисторы, заменяющие разрядную лампу, Ом			R_L_10min	4700
						R_L_10max	8200
	I_D₃₀, А	0,060	Наименьшая сумма квадратов токов выводов, А²			SoS₃₀	X₁ - Y₁I_D₃₀
			Резистор, заменяющий разрядную лампу, Ом			R_L₃₀	1800
	I_D₆₀, А	0,120	Наименьшая сумма квадратов токов выводов, А²			SoS₆₀	X₁ - Y₁I_D₆₀
			Резистор, заменяющий разрядную лампу, Ом			R_L₆₀	820
	Наибольшее напряжение на электроде, В					CV_max	5,80
	Заменяющие электрод резисторы для квалификации диммирующего ПРА
	Заменяющий резистор каждого электрода для испытания требований диммирования, Ом					R_{испытания 1}	26,0
						R_{испытания 2}	29,0
						R_{испытания 3}	23,0
Примечания 1 Эта информация только для квалификации ПРА. Информацию о работе в режиме диммирования в системе лампа - ПРА см. в IEC/TS 62750. 2 Целевая сумма квадратов токов выводов (SoS_цел): .
60901-IEC-3418-4
(A6:2014)

		ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами Многоканальная					С. 4
МСОЛ: FSM-18-E-GX24q=2
	Требования зажигания к электродам предварительного подогрева для времени зажигания 0,4 с < t_s < 3,0 с
	Наименьшая энергия предварительного подогрева электрода: E_min = Q_min + P_min t_s, Дж				Q_min	Дж	0,9
					P_min	Дж/с	0,7
	Напряжение на каждом электроде для E (t) < E_min, В				Действующее значение, не более		11
	Заменяющий резистор каждого электрода для проверки минимальных требований к предварительному подогреву электродов, Ом						18
	Наибольшая энергия предварительного подогрева электрода: E_max = Q_max + P_max t_s, Дж				Q_max	Дж	1,8
					P_max	Дж/с	1,4
	Заменяющий резистор каждого электрода для проверки максимальных требований к предварительному подогреву электродов, Ом						24
	Напряжение холостого хода на лампе без ВЗУ, В		Напряжение незажигания	t <= t_s		Действующее значение, не более	250 <*>
			Напряжение зажигания	t > t_s (+10 °C)		Действующее значение, не менее	550 <*>
				t > t_s (-15 °C)			550 <*>
	Диапазон заменяющего резистора каждого электрода для проверки требований к напряжению холостого хода, Ом						18,0 - 54,0
-------------------------------- <*> В стадии рассмотрения.
60901-IEC-3418-1
(A6:2014)

		ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами Многоканальная									С. 1
МСОЛ: FSM-26-E-GX24q=3
	Номинальная мощность, Вт		Схема			Электрод				Цоколь
	26		Внешний стартер			Предварительного подогрева				GX24q-2

	Размеры В миллиметрах
	A, не более		B, не более					C, не более
	52		52					130
Цоколь: см. лист 7004-78 IEC 60061-1.
	Характеристики зажигания
	Частота, Гц		Нормируемое напряжение на ПРА, В			Испытательное напряжение (действующее), В				Время зажигания, с
	50		220			198				10
	60		220			198				10

	Электрические параметры
	Частота, Гц	Нормируемая мощность, Вт		Напряжение на лампе (действующее), В					Нормируемый ток лампы, А		Нормируемый ток предварительного подогрева, А
				Нормируемое	Не менее		Не более
	50	26,5		105	95		115		0,325		0,420
	60	26,5		105	95		115		0,325		0,420
Испытательное положение: вертикальное, цоколем вверх.
	Характеристики электрода
	Испытательный ток, А			Сопротивление каждого электрода, Ом
				Нормируемое			Не менее			Не более
	0,310			13			9,7			16,3

60901-IEC-3426-1

		ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами Многоканальная				С. 2
МСОЛ: FSM-26-E-GX24q=3
	Характеристики ДОИ
	Частота, Гц	Номинальная мощность, Вт	Нормируемое напряжение, В	Ток калибровки, А	Отношение напряжения к току, Ом	Коэффициент мощности
	50	26	220	0,315	540	0,10
	60	26	220	0,315	540	0,075

	Информация для расчета ПРА
	Частота, Гц				50	60
	Ток предварительного подогрева, А		Не менее		0,270	0,270
			Не более		0,550	0,550
	Напряжение холостого хода на лампе, В		Действующее значение, не менее		198	198
			Пиковое значение, не более		400	440
	Резистор, заменяющий два последовательно соединенных электрода, Ом				25	25
	Напряжение на стартере при работающей лампе, В		Действующее значение, не более		<*>	<*>
	Рабочий ток лампы, А		Не более		0,360	0,360

	Информация для расчета стартера
	Импульс напряжения, В, не менее		Напряжение неконтактирования, В		Конденсатор для ПРП, пФ
					Не менее	Не более
	<*>		<*>		<*>	<*>

	Информация для расчета светильника
	Наибольший контур лампы: см. лист 60901-IEC-B410 с размером H, мм						130
-------------------------------- <*> В стадии рассмотрения.
60901-IEC-3426-1

		ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами Многоканальная					С. 3
МСОЛ: FSM-26-E-GX24q=3
	Информация для расчета ВЧ ПРА
	Характеристики ВЧ ПРА
	Частота, кГц	Номинальная мощность, Вт	Нормируемое напряжение, В	Ток калибровки, А		Отношение напряжения к току, Ом
	20 - 26	26	160	0,300		265

	Типичные параметры лампы
	Частота, кГц	Номинальная мощность, Вт		Напряжение на лампе, В		Ток лампы, А
	>= 20	24		80		0,300
	Работа в нормальном режиме и режиме диммирования
	Частота, кГц					>= 20
	Ток перехода от работы в нормальном режиме к режиму диммирования I_D _{перехода}, А					0,250
	Рабочий ток лампы I_D, А			Не более		0,400
	Ток в любом вводе электродов, А			Не более		0,430
	Квалификация диммирующего ПРА с заменяющими резисторами (примечание 1)
	Нагрев электрода рабочим током любой лампы, измеренного с заменяющими резисторами
	Наименьшая сумма квадратов токов выводов: SoS_min: для I_D₃₀ < I_D <= I_{перехода} (примечание 2)				А²	X₁	0,175
					А	Y₁	0,575
	Нагрев электрода при конкретных рабочих токах, измеренных на заменяющих резисторах
	Рабочий ток		Параметры нагрева
	I_D_min, А	0,030	Наименьшее напряжение на электроде, В			CV_D_min	3,40
			Резисторы, заменяющие разрядную лампу, Ом			R_L_10min	3300
						R_L_10max	6200
	I_D₃₀, А	0,095	Наименьшая сумма квадратов токов выводов, А²			SoS₃₀	X₁ - Y₁I_D₃₀
			Резистор, заменяющий разрядную лампу, Ом			R_L₃₀	1300
	I_D₆₀, А	0,190	Наименьшая сумма квадратов токов выводов, А²			SoS₆₀	X₁ - Y₁I_D₆₀
			Резистор, заменяющий разрядную лампу, Ом			R_L₆₀	560
	Наибольшее напряжение на электроде, В					CV_max	4,40
	Заменяющие электрод резисторы для квалификации диммирующего ПРА
	Заменяющий резистор каждого электрода для испытания требований диммирования, Ом					R_{испытания 1}	13,0
						R_{испытания 2}	14,0
						R_{испытания 3}	12,0
Примечания 1 Эта информация только для квалификации ПРА. Информацию о работе в режиме диммирования в системе лампа - ПРА см. в IEC/TS 62750. 2 Целевая сумма квадратов токов выводов (SoS_цел): .
60901-IEC-3426-4
(A6:2014)

		ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами Многоканальная					С. 4
МСОЛ: FSM-26-E-GX24q=3
	Требования зажигания к электродам предварительного подогрева для времени зажигания 0,4 с < t_s < 3,0 с
	Наименьшая энергия предварительного подогрева электрода: E_min = Q_min + P_min t_s, Дж				Q_min	Дж	1,0
					P_min	Дж/с	0,8
	Напряжение на каждом электроде для E (t) < E_min, В				Действующее значение, не более		11
	Заменяющий резистор каждого электрода для проверки минимальных требований к предварительному подогреву электродов, Ом						9
	Наибольшая энергия предварительного подогрева электрода: E_max = Q_max + P_max t_s, Дж				Q_max	Дж	2,0
					P_max	Дж/с	1,6
	Заменяющий резистор каждого электрода для проверки максимальных требований к предварительному подогреву электродов, Ом						12
	Напряжение холостого хода на лампе без ВЗУ, В		Напряжение незажигания	t <= t_s		Действующее значение, не более	265 <*>
			Напряжение зажигания	t > t_s (+10 °C)		Действующее значение, не менее	550 <*>
				t > t_s (-15 °C)			560 <*>
	Диапазон заменяющего резистора каждого электрода для проверки требований к напряжению холостого хода, Ом						9,0 - 27,0
-------------------------------- <*> В стадии рассмотрения.
60901-IEC-3426-1
(A6:2014)

ЛАМПА ЛЮМИНЕСЦЕНТНАЯ

ОДНОЦОКОЛЬНАЯ

Лист с параметрами

Двухканальная

С. 1

МСОЛ: FSD-24-L/P/L-2G11

Номинальная мощность, Вт

Схема

Электрод

Цоколь

24/27

Бесстартерная

Предварительного подогрева

2G11

Размеры

В миллиметрах

A, не более

B, не более

C, не более

320

Цоколь: см. лист 7004-82 IEC 60061-1.

Характеристики зажигания

Частота, Гц

Номинальная мощность ПРА, Вт

Нормируемое напряжение на ПРА, В

Расстояние до ВЗУ, мм

Напряжение на электроде (действующее), В

Напряжение холостого хода (действующее), В

Время зажигания, с

<*>

3,05

<*>

Электрические параметры

Частота, Гц

Нормируемая мощность, Вт

Напряжение на лампе (действующее), В

Нормируемый ток лампы, А

Нормируемое

Не менее

Не более

25,7 <1>

0,335

--------------------------------

<1> Включает около 2 Вт на дополнительный нагрев электродов с напряжением 3,6 В на каждом.

Испытательное положение: горизонтальное с плоскостью, проходящей горизонтально через каналы.

Примечание - Для уменьшения времени испытания можно применять другие положения по согласованию между изготовителем и испытательным органом. В спорном случае горизонтальное положение считают базовым.

Характеристики электрода

Электрод

Испытательное напряжение (действующее), В

Сопротивление каждого электрода, Ом

Нормируемое

Не менее

Низкоомный

3,6

9,6

7,0

--------------------------------

<*> В стадии рассмотрения.

60901-IEC-4224-1

		ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами Двухканальная				С. 2
МСОЛ: FSD-24-L/P/L-2G11
	Характеристики ДОИ
	Частота, Гц	Номинальная мощность, Вт	Нормируемое напряжение, В	Ток калибровки, А	Отношение напряжения к току, Ом	Коэффициент мощности
	50	-	-	-	-	-
	60	24	236	0,340	605	0,075

	Информация для расчета ПРА
	Частота, Гц				50	60
	Ток предварительного подогрева, А		Не менее		-	3,05
			Не более		-	4,4
	Напряжение холостого хода на лампе, В		Действующее значение, не менее		-	220
			Действующее значение, не более		-	285
	Коэффициент амплитуды напряжения		Не менее		-	1,8
	Напряжение холостого хода на двух последовательно соединенных лампах, В		Действующее значение, не менее		-	240
			Действующее значение, не более		-	310
	Коэффициент амплитуды напряжения		Не менее		-	1,75
	Резистор, заменяющий два последовательно соединенных электрода, Ом				-	9
	Коэффициент амплитуды напряжения зажигания		Не более		-	2,2
	Напряжение на ВЗУ, В		Пиковое значение, не менее		-	520
	Ток в любом вводе электрода, А		Не более		-	0,570
	Рабочий ток лампы, А		Не более		-	<*>

	Информация для расчета светильника
	Наибольший контур лампы: см. лист 60901-IEC-* с размером H, мм					<*>
	Наибольшее расстояние до ВЗУ, мм					13
	Опора конца лампы: расстояние от базовой плоскости цоколя, мм				Не менее	241
					Не более	267
	Зазор между коленами лампы, мм				Не менее	1,8
-------------------------------- <*> В стадии рассмотрения.
60901-IEC-4224-1

ЛАМПА ЛЮМИНЕСЦЕНТНАЯ

ОДНОЦОКОЛЬНАЯ

Лист с параметрами

Двухканальная

С. 1

МСОЛ: FSD-36-L/P/L-2G11

Номинальная мощность, Вт

Схема

Электрод

Цоколь

36/39

Бесстартерная

Предварительного подогрева

2G11

Размеры

В миллиметрах

A, не более

B, не более

C, не более

415

Цоколь: см. лист 7004-82 IEC 60061-1.

Характеристики зажигания

Частота, Гц

Номинальная мощность ПРА, Вт

Нормируемое напряжение на ПРА, В

Расстояние до ВЗУ, мм

Напряжение на электроде (действующее), В

Напряжение холостого хода (действующее), В

Время зажигания, с

<*>

3,05

<*>

Электрические параметры

Частота, Гц

Нормируемая мощность, Вт

Напряжение на лампе (действующее), В

Нормируемый ток лампы, А

Нормируемое

Не менее

Не более

38,1 <1>

107

118

0,428

--------------------------------

<1> Включает около 2 Вт на дополнительный нагрев электродов с напряжением 3,6 В на каждом.

Испытательное положение: горизонтальное с плоскостью, проходящей горизонтально через каналы.

Характеристики электрода

Электрод

Испытательное напряжение (действующее), В

Сопротивление каждого электрода, Ом

Нормируемое

Не менее

Низкоомный

3,6

9,6

7,0

--------------------------------

<*> В стадии рассмотрения.

60901-IEC-4236-1

		ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами Двухканальная				С. 2
МСОЛ: FSD-36-L/P/L-2G11
	Характеристики ДОИ
	Частота, Гц	Номинальная мощность, Вт	Нормируемое напряжение, В	Ток калибровки, А	Отношение напряжения к току, Ом	Коэффициент мощности
	50	-	-	-	-	-
	60	36	236	0,430	439	0,075

	Информация для расчета ПРА
	Частота, Гц				50	60
	Ток предварительного подогрева, А		Не менее		-	3,05
			Не более		-	4,4
	Напряжение холостого хода на лампе, В		Действующее значение, не менее		-	230
			Действующее значение, не более		-	300
	Коэффициент амплитуды напряжения		Не менее		-	1,8
	Напряжение холостого хода на двух последовательно соединенных лампах, В		Действующее значение, не менее		-	300
			Действующее значение, не более		-	390
	Коэффициент амплитуды напряжения		Не менее		-	1,6
	Резистор, заменяющий каждый из электродов, Ом				-	9
	Коэффициент амплитуды напряжения зажигания		Не более		-	2,2
	Напряжение на ВЗУ, В		Пиковое значение, не менее		-	520
	Ток в любом вводе электрода, А		Не более		-	0,730
	Рабочий ток лампы, А		Не более		-	<*>

	Информация для расчета светильника
	Наибольший контур лампы: см. лист 60901-IEC-* с размером H, мм					<*>
	Наибольшее расстояние до ВЗУ, мм					13
	Опора конца лампы: расстояние от базовой плоскости цоколя, мм				Не менее	330
					Не более	356
	Зазор между коленами лампы, мм				Не менее	1,8
-------------------------------- <*> В стадии рассмотрения.
60901-IEC-4236-1

		ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами Квадратная						С. 1
МСОЛ: FSS-10-L/P/H-GR10q
	Номинальная мощность, Вт		Схема		Электрод		Цоколь
	10		Бесстартерная		Предварительного подогрева		GR10q

	Размеры В миллиметрах
	A	B	C	D	E	F	G
	Не более	Не более	Не более	Не более	Не более	Не более	Не менее	Не более
	92	95	34,5	14	34,2	38,2	28,5	29,5
	Цоколь: см. лист 7004-77 IEC 60061-1.
	Характеристики зажигания
	Частота, Гц	Номинальная мощность ПРА, Вт	Нормируемое напряжение на ПРА, В	Расстояние до ВЗУ, мм	Напряжение на электроде (действующее), В		Напряжение холостого хода (действующее), В	Время зажигания, с
	50	13	240	6	6,5		<*>	10
	60	-	-	-	-		-	-

	Электрические параметры
	Частота, Гц	Нормируемая мощность, Вт	Напряжение на лампе (действующее), В					Нормируемый ток лампы, А
			Нормируемое		Не менее		Не более
	50	10,5	72		65		79	0,175
	60	-	-		-		-	-
Испытательное положение: горизонтальное.
	Характеристики электрода
	Электрод		Испытательное напряжение (действующее), В		Сопротивление каждого электрода, Ом
					Нормируемое		Не менее
	Высокоомный		8		55		40

60901-IEC-5010-1

		ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами Квадратная				С. 2
МСОЛ: FSS-10-L/P/H-GR10q
	Характеристики ДОИ
	Частота, Гц	Номинальная мощность, Вт	Нормируемое напряжение, В	Ток калибровки, А	Отношение напряжения к току, Ом	Коэффициент мощности
	50	10	220	0,180	1070	0,12
	60	10	220	0,180	1080	0,075

	Информация для расчета ПРА
	Частота, Гц				50	60
	Напряжение предварительного подогрева электродов, В		Действующее значение, не менее		6,5	-
			Действующее значение, не более		11	-
	Напряжение холостого хода на лампе, В		Действующее значение, не менее		<*>	-
			Пиковое значение, не более		<*>	-
	Резистор, заменяющий каждый из электродов, Ом				<*>	-
	Напряжение на ВЗУ, В		Пиковое значение, не менее		<*>	-
	Ток в любом вводе электродов, А		Не более		0,315	-
	Рабочий ток лампы, А		Не более		<*>	-

	Информация для расчета светильника
	Наибольший контур лампы: см. лист 60901-IEC-B010
	Наибольшее расстояние до ВЗУ, мм					6
-------------------------------- <*> В стадии рассмотрения.
60901-IEC-5010-2
(A5:2011)

		ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами Квадратная						С. 1
МСОЛ: FSS-16-L/P/H-GR10q
	Номинальная мощность, Вт		Схема		Электрод		Цоколь
	16		Бесстартерная		Предварительного подогрева		GR10q

	Размеры В миллиметрах
	A	B	C	D	E	F	G
	Не более	Не более	Не более	Не более	Не более	Не более	Не менее	Не более
	138	141	27,5	15	41	40	49	51
	Цоколь: см. лист 7004-77 IEC 60061-1.
	Характеристики зажигания
	Частота, Гц	Номинальная мощность ПРА, Вт	Нормируемое напряжение на ПРА, В	Расстояние до ВЗУ, мм	Напряжение на электроде (действующее), В		Напряжение холостого хода (действующее), В	Время зажигания, с
	50	16	240	6	6,5		<*>	10
	60	-	-	-	-		-	-

	Электрические параметры
	Частота, Гц	Нормируемая мощность, Вт	Напряжение на лампе (действующее), В					Нормируемый ток лампы, А
			Нормируемое		Не менее		Не более
	50	16	103		93		113	0,195
	60	-	-		-		-	-
Испытательное положение: горизонтальное.
	Характеристики электрода
	Электрод		Испытательное напряжение (действующее), В		Сопротивление каждого электрода, Ом
					Нормируемое		Не менее
	Высокоомный		8		65		50

60901-IEC-5016-1

		ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами Квадратная				С. 2
МСОЛ: FSS-16-L/P/H-GR10q
	Характеристики ДОИ
	Частота, Гц	Номинальная мощность, Вт	Нормируемое напряжение, В	Ток калибровки, А	Отношение напряжения к току, Ом	Коэффициент мощности
	50	16	220	0,195	890	0,12
	60	16	220	0,195	900	0,075

	Информация для расчета ПРА
	Частота, Гц				50	60
	Напряжение предварительного подогрева электродов, В		Действующее значение, не менее		6,5	-
			Действующее значение, не более		11	-
	Напряжение холостого хода на лампе, В		Действующее значение, не менее		<*>	-
			Пиковое значение, не более		<*>	-
	Резистор, заменяющий каждый из электродов, Ом				<*>	-
	Напряжение на ВЗУ, В		Пиковое значение, не менее		<*>	-
	Ток в любом вводе электродов, А		Не более		0,280	-
	Рабочий ток лампы, А		Не более		<*>	-

	Информация для расчета светильника
	Наибольший контур лампы: см. лист 60901-IEC-B020
	Наибольшее расстояние до ВЗУ, мм					6
-------------------------------- <*> В стадии рассмотрения.
60901-IEC-5016-2
(A5:2011)

		ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами Квадратная						С. 1
МСОЛ: FSS-21-L/P/H-GR10q
	Номинальная мощность, Вт		Схема		Электрод		Цоколь
	21		Бесстартерная		Предварительного подогрева		GR10q

	Размеры В миллиметрах
	A	B	C	D	E	F	G
	Не более	Не более	Не более	Не более	Не более	Не более	Не менее	Не более
	138	141	27,5	15	41	40	49	51
	Цоколь: см. лист 7004-77 IEC 60061-1.
	Характеристики зажигания
	Частота, Гц	Номинальная мощность ПРА, Вт	Нормируемое напряжение на ПРА, В	Расстояние до ВЗУ, мм	Напряжение на электроде (действующее), В		Напряжение холостого хода (действующее), В	Время зажигания, с
	50	21	240	6	6,5		<*>	10
	60	-	-	-	-		-	-

	Электрические параметры
	Частота, Гц	Нормируемая мощность, Вт	Напряжение на лампе (действующее), В					Нормируемый ток лампы, А
			Нормируемое		Не менее		Не более
	50	21	102		92		112	0,260
	60	-	-		-		-	-
Испытательное положение: горизонтальное.
	Характеристики электрода
	Электрод		Испытательное напряжение (действующее), В		Сопротивление каждого электрода, Ом
					Нормируемое		Не менее
	Высокоомный		8		35		25

60901-IEC-5021-1

		ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами Квадратная				С. 2
МСОЛ: FSS-21-L/P/H-GR10q
	Характеристики ДОИ
	Частота, Гц	Номинальная мощность, Вт	Нормируемое напряжение, В	Ток калибровки, А	Отношение напряжения к току, Ом	Коэффициент мощности
	50	21	205	0,260	605	0,10
	60	21	205	0,260	610	0,075

	Информация для расчета ПРА
	Частота, Гц				50	60
	Напряжение предварительного подогрева электродов, В		Действующее значение, не менее		6,5	-
			Действующее значение, не более		11	-
	Напряжение холостого хода на лампе, В		Действующее значение, не менее		<*>	-
			Пиковое значение, не более		<*>	-
	Резистор, заменяющий каждый из электродов, Ом				<*>	-
	Напряжение на ВЗУ, В		Пиковое значение, не менее		<*>	-
	Ток в любом вводе электродов, А		Не более		0,450	-
	Рабочий ток лампы, А		Не более		<*>	-

	Информация для расчета светильника
	Наибольший контур лампы: см. лист 60901-IEC-B020
	Наибольшее расстояние до ВЗУ, мм					6
-------------------------------- <*> В стадии рассмотрения.
60901-IEC-5021-2
(A5:2011)

		ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами Квадратная						С. 1
МСОЛ: FSS-28-L/P/H-GR10q
	Номинальная мощность, Вт		Схема		Электрод		Цоколь
	28		Бесстартерная		Предварительного подогрева		GR10q

	Размеры В миллиметрах
	A	B	C	D	E	F	G
	Не более	Не более	Не более	Не более	Не более	Не более	Не менее	Не более
	205	207	33	24	41	49	74	77
	Цоколь: см. лист 7004-77 IEC 60061-1.
	Характеристики зажигания
	Частота, Гц	Номинальная мощность ПРА, Вт	Нормируемое напряжение на ПРА, В	Расстояние до ВЗУ, мм	Напряжение на электроде (действующее), В		Напряжение холостого хода (действующее), В	Время зажигания, с
	50	28	240	13	3,05		250	10
	60	-	-	-	-		-	-

	Электрические параметры
	Частота, Гц	Нормируемая мощность, Вт	Напряжение на лампе (действующее), В					Нормируемый ток лампы, А
			Нормируемое		Не менее		Не более
	50	28	108		98		118	0,320
	60	-	-		-		-	-
Испытательное положение: горизонтальное.
	Характеристики электрода
	Электрод		Испытательное напряжение (действующее), В		Сопротивление каждого электрода, Ом
					Нормируемое		Не менее
	Низкоомный		3,6		9		7

60901-IEC-5028-1

		ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами Квадратная				С. 2
МСОЛ: FSS-28-L/P/H-GR10q
	Характеристики ДОИ
	Частота, Гц	Номинальная мощность, Вт	Нормируемое напряжение, В	Ток калибровки, А	Отношение напряжения к току, Ом	Коэффициент мощности
	50	28	210	0,320	480	0,10
	60	28	210	0,320	485	0,075

	Информация для расчета ПРА
	Частота, Гц				50	60
	Напряжение предварительного подогрева электродов, В		Действующее значение, не менее		3,05	-
			Действующее значение, не более		4,4	-
	Напряжение холостого хода на лампе, В		Действующее значение, не менее		250	-
			Пиковое значение, не более		500	-
	Резистор, заменяющий каждый из электродов, Ом				<*>	-
	Напряжение на ВЗУ, В		Действующее значение, не менее		<*>	-
	Ток в любом вводе электродов, А		Не более		0,530	-
	Рабочий ток лампы, А		Не более		<*>	-

	Информация для расчета светильника
	Наибольший контур лампы: см. лист 60901-IEC-B030
	Наибольшее расстояние до ВЗУ, мм					13
-------------------------------- <*> В стадии рассмотрения.
60901-IEC-5028-2
(A5:2011)

		ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами Квадратная						С. 1
МСОЛ: FSS-38-L/P/H-GR10q
	Номинальная мощность, Вт		Схема		Электрод		Цоколь
	38		Бесстартерная		Предварительного подогрева		GR10q

	Размеры В миллиметрах
	A	B	C	D	E	F	G
	Не более	Не более	Не более	Не более	Не более	Не более	Не менее	Не более
	205	207	33	24	41	49	74	77
	Цоколь: см. лист 7004-77 IEC 60061-1.
	Характеристики зажигания
	Частота, Гц	Номинальная мощность ПРА, Вт	Нормируемое напряжение на ПРА, В	Расстояние до ВЗУ, мм	Напряжение на электроде (действующее), В		Напряжение холостого хода (действующее), В	Время зажигания, с
	50	38	240	13	3,05		250	10
	60	-	-	-	-		-	-

	Электрические параметры
	Частота, Гц	Нормируемая мощность, Вт	Напряжение на лампе (действующее), В					Нормируемый ток лампы, А
			Нормируемое		Не менее		Не более
	50	38,5	110		100		120	0,430
	60	-	-		-		-	-
Испытательное положение: горизонтальное.
	Характеристики электрода
	Электрод		Испытательное напряжение (действующее), В		Сопротивление каждого электрода, Ом
					Нормируемое		Не менее
	Низкоомный		3,6		9		7

60901-IEC-5038-1

		ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами Квадратная				С. 2
МСОЛ: FSS-38-L/P/H-GR10q
	Характеристики ДОИ
	Частота, Гц	Номинальная мощность, Вт	Нормируемое напряжение, В	Ток калибровки, А	Отношение напряжения к току, Ом	Коэффициент мощности
	50	40	220	0,430	390	0,10
	60	40	220	0,430	390	0,075

	Информация для расчета ПРА
	Частота, Гц				50	60
	Напряжение предварительного подогрева электродов, В		Действующее значение, не менее		3,05	-
			Действующее значение, не более		4,4	-
	Напряжение холостого хода на лампе, В		Действующее значение, не менее		250	-
			Пиковое значение, не более		500	-
	Резистор, заменяющий каждый из электродов, Ом				<*>	-
	Напряжение на ВЗУ, В		Действующее значение, не менее		<*>	-
	Ток в любом вводе электродов, А		Не более		0,700	-
	Рабочий ток лампы, А		Не более		<*>	-

	Информация для расчета светильника
	Наибольший контур лампы: см. лист 60901-IEC-B030
	Наибольшее расстояние до ВЗУ, мм					13
-------------------------------- <*> В стадии рассмотрения.
60901-IEC-5038-2
(A5:2011)

		ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами Кольцевая						С. 1
МСОЛ: FSC-22-L/P/L-G10q-29/200
	Номинальная мощность, Вт		Схема		Электрод		Цоколь
	22		Бесстартерная		Предварительного подогрева		G10q

	Размеры В миллиметрах
	A		B		C и D		D₁
	Не менее	Не более	Не менее	Не более	Не менее	Не более	Не менее	Не более
	149,1	155,6	147,6	157,2	203,2	215,9	26,2	30,9
	Цоколь: см. лист 7004-54 IEC 60061-1.
	Характеристики зажигания
	Частота, Гц	Номинальная мощность ПРА, Вт	Нормируемое напряжение на ПРА, В	Расстояние до ВЗУ, мм	Напряжение на электроде (действующее), В		Напряжение холостого хода (действующее), В	Время зажигания, с
	50	-	-	-	-		-	-
	60	22	120/140	13	3,05		180	10

	Электрические параметры
	Частота, Гц	Нормируемая мощность, Вт	Напряжение на лампе (действующее), В				Нормируемый ток лампы, А
			Нормируемое	Не менее	Не более
	50	-	-	-	-		-
	60	22,5 <1>	61	55	67		0,370
	-------------------------------- <1> Включает около 2 Вт для дополнительного нагрева электродов с напряжением 3,6 В на каждом электроде.
Испытательное положение: горизонтальное.
	Характеристики электрода
	Электрод		Испытательное напряжение (действующее), В		Сопротивление каждого электрода, Ом
					Нормируемое		Не менее
	Низкоомный		3,6		9,6		7,0

60901-IEC-5222-2
(A3:2004)

		ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами Кольцевая				С. 2
МСОЛ: FSC-22-L/P/L-G10q-29/200
	Характеристики ДОИ
	Частота, Гц	Номинальная мощность, Вт	Нормируемое напряжение, В	Ток калибровки, А	Отношение напряжения к току, Ом	Коэффициент мощности
	50	-	-	-	-	-
	60	22	236	0,370	575	0,075

	Информация для расчета ПРА
	Частота, Гц				50	60
	Напряжение предварительного подогрева, В		Действующее значение, не менее		-	3,1
			Действующее значение, не более		-	5,0
	Напряжение холостого хода на лампе, В		Действующее значение, не менее		-	185
			Пиковое значение, не более		-	<*>
	Резистор, заменяющий каждый из электродов, Ом				-	9
	Напряжение на ВЗУ, В		Пиковое значение, не менее		-	295
	Ток в любом вводе электродов, А		Не более		-	<*>
	Рабочий ток лампы, А		Не более		-	<*>

	Информация для расчета светильника
	Наибольшее расстояние до ВЗУ, мм					13
-------------------------------- <*> В стадии рассмотрения.
60901-IEC-5222-2
(A3:2004)

		ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами Кольцевая						С. 1
МСОЛ: FSC-32-L/P/L-G10q-29/300
	Номинальная мощность, Вт		Схема		Электрод		Цоколь
	32		Бесстартерная		Предварительного подогрева		G10q

	Размеры В миллиметрах
	A		B		C и D		D₁
	Не менее	Не более	Не менее	Не более	Не менее	Не более	Не менее	Не более
	239,7	246,1	236,5	246,1	292,1	304,8	26,2	30,9
	Цоколь: см. лист 7004-54 IEC 60061-1.
	Характеристики зажигания
	Частота, Гц	Номинальная мощность ПРА, Вт	Нормируемое напряжение на ПРА, В	Расстояние до ВЗУ, мм	Напряжение на электроде (действующее), В		Напряжение холостого хода (действующее), В	Время зажигания, с
	50	-	-	-	-		-	-
	60	32	120/140	13	3,05		200	10

	Электрические параметры
	Частота, Гц	Нормируемая мощность, Вт	Напряжение на лампе (действующее), В				Нормируемый ток лампы, А
			Нормируемое	Не менее	Не более
	50	-	-	-	-		-
	60	33,0 <1>	82	72	92		0,430
	-------------------------------- <1> Включает около 2 Вт для дополнительного нагрева электродов с напряжением 3,6 В на каждом электроде.
Испытательное положение: горизонтальное.
	Характеристики электрода
	Электрод		Испытательное напряжение (действующее), В		Сопротивление каждого электрода, Ом
					Нормируемое		Не менее
	Низкоомный		3,6		9,6		7,0

60901-IEC-5232-2
(A3:2004)

		ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами Кольцевая				С. 2
МСОЛ: FSC-32-L/P/L-G10q-29/300
	Характеристики ДОИ
	Частота, Гц	Номинальная мощность, Вт	Нормируемое напряжение, В	Ток калибровки, А	Отношение напряжения к току, Ом	Коэффициент мощности
	50	-	-	-	-	-
	60	32	236	0,425	470	0,075

	Информация для расчета ПРА
	Частота, Гц				50	60
	Напряжение предварительного подогрева, В		Действующее значение, не менее		-	3,1
			Действующее значение, не более		-	5,0
	Напряжение холостого хода на лампе <1>, В		Действующее значение, не менее		-	205
			Пиковое значение, не более		-	<*>
	Резистор, заменяющий каждый из электродов, Ом				-	9
	Напряжение на ВЗУ <2>, В		Пиковое значение, не менее		-	295
	Ток в любом вводе электродов, А		Не более		-	<*>
	Рабочий ток лампы, А		Не более		-	<*>
	<1> Эти значения только для емкостных схем. Для индуктивных схем добавить 3%. <2> Эти значения для коэффициента амплитуды 1,55 - 2,0. Для коэффициентов амплитуды менее 1,55 добавить 10%.

	Информация для расчета светильника
	Наибольшее расстояние до ВЗУ, мм					13
-------------------------------- <*> В стадии рассмотрения.
60901-IEC-5232-2
(A3:2004)

		ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами Кольцевая						С. 1
МСОЛ: FSC-40-L/P/L-G10q-29/400
	Номинальная мощность, Вт		Схема		Электрод		Цоколь
	40		Бесстартерная		Предварительного подогрева		G10q

	Размеры В миллиметрах
	A		B		C и D		D₁
	Не менее	Не более	Не менее	Не более	Не менее	Не более	Не менее	Не более
	341,3	347,7	338,1	347,7	393,7	406,4	26,2	30,9
	Цоколь: см. лист 7004-54 IEC 60061-1.
	Характеристики зажигания
	Частота, Гц	Номинальная мощность ПРА, Вт	Нормируемое напряжение на ПРА, В	Расстояние до ВЗУ, мм	Напряжение на электроде (действующее), В		Напряжение холостого хода (действующее), В	Время зажигания, с
	50	-	-	-	-		-	-
	60	40	120/140	13	3,05		205	10

	Электрические параметры
	Частота, Гц	Нормируемая мощность, Вт	Напряжение на лампе (действующее), В				Нормируемый ток лампы, А
			Нормируемое	Не менее	Не более
	50	-	-	-	-		-
	60	41,5 <1>	109	99	119		0,420
	-------------------------------- <1> Включает около 2 Вт для дополнительного нагрева электродов с напряжением 3,6 В на каждом электроде.
Испытательное положение: горизонтальное.
	Характеристики электрода
	Электрод		Испытательное напряжение (действующее), В		Сопротивление каждого электрода, Ом
					Нормируемое		Не менее
	Низкоомный		3,6		9,6		7,0

60901-IEC-5240-2
(A3:2004)

		ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами Кольцевая				С. 2
МСОЛ: FSC-40-L/P/L-G10q-29/400
	Характеристики ДОИ
	Частота, Гц	Номинальная мощность, Вт	Нормируемое напряжение, В	Ток калибровки, А	Отношение напряжения к току, Ом	Коэффициент мощности
	50	-	-	-	-	-
	60	40	236	0,420	439	0,075

	Информация для расчета ПРА
	Частота, Гц				50	60
	Напряжение предварительного подогрева, В		Действующее значение, не менее		-	3,1
			Действующее значение, не более		-	5,0
	Напряжение холостого хода на лампе <1>, В		Действующее значение, не менее		-	210
			Пиковое значение, не более		-	<*>
	Резистор, заменяющий каждый из электродов, Ом				-	9
	Напряжение на ВЗУ <2>, В		Пиковое значение, не менее		-	295
	Ток в любом вводе электродов, А		Не менее		-	<*>
	Рабочий ток лампы, А		Не менее		-	<*>
	<1> Эти значения только для емкостных схем. Для индуктивных схем добавить 3%. <2> Эти значения для коэффициента амплитуды 1,55 - 2,0. Для коэффициентов амплитуды менее 1,55 добавить 10%.

	Информация для расчета светильника
	Наибольшее расстояние до ВЗУ, мм					13
-------------------------------- <*> В стадии рассмотрения.
60901-IEC-5240-2
(A3:2004)

		ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами					С. 1
		Высокочастотная			Многоканальная-6
МСОЛ: FSM6H-14-L/GR14q-1
	Номинальная мощность, Вт		Схема		Электрод	Цоколь
	14		ВЧ бесстартерная		Предварительного подогрева	GR14q-1

	Размеры В миллиметрах
	A, не более		B, не более		C, не более
	42		42		140
Цоколь: см. лист 7004-157 IEC 60061-1.
	Характеристики зажигания
	Частота, кГц	Ток предварительного подогрева, А	Время предварительного подогрева, с		Напряжение холостого хода (действующее), В	Время зажигания, с
	20 - 26	0,220	2		425	0,1

	Электрические параметры
	Частота, кГц	Нормируемая мощность, Вт	Напряжение на лампе (действующее), В			Нормируемый ток лампы, А
			Нормируемое	Не менее	Не более
	20 - 26	14,4	100	90	110	0,150
Испытательное положение: цоколем вверх.
	Характеристики электрода
	Испытательный ток, А		Сопротивление каждого электрода, Ом
			Нормируемое		Не менее	Не более
	0,130		50,0		37,5	62,5

60901-IEC-6014-1
(A5:2011)

		ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами					С. 2
		Высокочастотная		Многоканальная-6
МСОЛ: FSM6H-14-L/GR14q-1
	Характеристики ДОИ
	Частота, кГц	Номинальная мощность, Вт	Нормируемое напряжение, В	Ток калибровки, А		Отношение напряжения к току, Ом
	20 - 26	14	280	0,150		1200

	Информация для расчета ВЧ ПРА
	Работа в нормальном режиме и режиме диммирования
	Частота, кГц					>= 20
	Ток перехода от работы в нормальном режиме к режиму диммирования I_D_{перехода}, А					0,100
	Рабочий ток лампы I_D, А			Не более		0,170
	Ток в любом вводе электродов, А			Не более		0,175
	Квалификация диммирующего ПРА с заменяющими резисторами (примечание 1)
	Нагрев электрода рабочим током любой лампы, измеренного с заменяющими резисторами
	Наименьшая сумма квадратов токов выводов: SoS_min: для I_D₃₀ < I_D <= I_{перехода} (примечание 2)				А²	X₁	0,030
					А	Y₁	0,240
	Нагрев электрода при конкретных рабочих токах, измеренных на заменяющих резисторах
	Рабочий ток		Параметры нагрева
	I_D_min, А	0,015	Наименьшее напряжение на электроде, В			CV_D_min	5,40
			Резисторы, заменяющие разрядную лампу, Ом			R_L_10min	12000
						R_L_10max	18000
	I_D₃₀, А	0,040	Наименьшая сумма квадратов токов выводов, А²			SoS₃₀	X₁ - Y₁I_D₃₀
			Резистор, заменяющий разрядную лампу, Ом			R_L₃₀	3900
	I_D₆₀, А	0,080	Наименьшая сумма квадратов токов выводов, А²			SoS₆₀	X₁ - Y₁I_D₆₀
			Резистор, заменяющий разрядную лампу, Ом			R_L₆₀	1600
	Наибольшее напряжение на электроде, В					CV_max	7,60
	Заменяющие электрод резисторы для квалификации диммирующего ПРА
	Заменяющий резистор каждого электрода для испытания требований диммирования, Ом					R_{испытания 1}	50,0
						R_{испытания 2}	55,0
						R_{испытания 3}	45,0
Примечания 1 Эта информация только для квалификации ПРА. Информацию о работе в режиме диммирования в системе лампа - ПРА см. в IEC/TS 62750. 2 Целевая сумма квадратов токов выводов (SoS_цел): .
60901-IEC-6014-2
(A5:2011), (A6:2014)

		ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами					С. 3
		Высокочастотная		Многоканальная-6
МСОЛ: FSM6H-14-L/GR14q-1
	Требования зажигания к электродам предварительного подогрева для времени зажигания 0,4 с < t_s < 3,0 с
	Наименьшая энергия предварительного подогрева электрода: E_min = Q_min + P_min t_s, Дж				Q_min	Дж	1,0
					P_min	Дж/с	0,7
	Напряжение на каждом электроде для E (t) < E_min, В				Действующее значение, не более		11
	Заменяющий резистор каждого электрода для проверки минимальных требований к предварительному подогреву электродов, Ом						30
	Наибольшая энергия предварительного подогрева электрода: E_max = Q_max + P_max t_s, Дж				Q_max	Дж	2,0
					P_max	Дж/с	1,4
	Заменяющий резистор каждого электрода для проверки максимальных требований к предварительному подогреву электродов, Ом						40
	Напряжение холостого хода на лампе без ВЗУ, В		Напряжение незажигания	t <= t_s		Действующее значение, не более	300
			Напряжение зажигания	t > t_s (+10 °C)		Действующее значение, не менее	475
				t > t_s (-15 °C)			625
	Диапазон заменяющего резистора каждого электрода для проверки требований к напряжению холостого хода, Ом						30,0 - 90,0

	Типичные параметры лампы при температуре окружающей среды 35 °C
	Номинальная мощность, Вт		Напряжение на лампе, В			Ток лампы, А
	14,8		100			0,150

60901-IEC-6014-1
(A6:2014)

		ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами					С. 1
		Высокочастотная			Многоканальная-6
МСОЛ: FSM6H-17-L/GR14q-1
	Номинальная мощность, Вт		Схема		Электрод	Цоколь
	14		ВЧ бесстартерная		Предварительного подогрева	GR14q-1

	Размеры В миллиметрах
	A, не более		B, не более		C, не более
	42		42		150
Цоколь: см. лист 7004-157 IEC 60061-1.
	Характеристики зажигания
	Частота, кГц	Ток предварительного подогрева, А	Время предварительного подогрева, с		Напряжение холостого хода (действующее), В	Время зажигания, с
	20 - 26	0,220	2		450	0,1

	Электрические параметры
	Частота, кГц	Нормируемая мощность, Вт	Напряжение на лампе (действующее), В			Нормируемый ток лампы, А
			Нормируемое	Не менее	Не более
	20 - 26	17,4	120	110	130	0,150
Испытательное положение: цоколем вверх.
	Характеристики электрода
	Испытательный ток, А		Сопротивление каждого электрода, Ом
			Нормируемое		Не менее	Не более
	0,130		50,0		37,5	62,5

60901-IEC-6017-1
(A5:2011)

		ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами					С. 2
		Высокочастотная		Многоканальная-6
МСОЛ: FSM6H-17-L/GR14q-1
	Характеристики ДОИ
	Частота, Гц	Номинальная мощность, Вт	Нормируемое напряжение, В	Ток калибровки, А		Отношение напряжения к току, Ом
	20 - 26	17	300	0,150		1200

	Информация для расчета ВЧ ПРА
	Работа в нормальном режиме и режиме диммирования
	Частота, кГц					>= 20
	Ток перехода от работы в нормальном режиме к режиму диммирования I_D_{перехода}, А					0,100
	Рабочий ток лампы I_D, А			Не более		0,170
	Ток в любом вводе электродов, А			Не более		0,175
	Квалификация диммирующего ПРА с заменяющими резисторами (примечание 1)
	Нагрев электрода рабочим током любой лампы, измеренного с заменяющими резисторами
	Наименьшая сумма квадратов токов выводов: SoS_min: для I_D₃₀ < I_D <= I_{перехода} (примечание 2)				А²	X₁	0,030
					А	Y₁	0,240
	Нагрев электрода при конкретных рабочих токах, измеренных на заменяющих резисторах
	Рабочий ток		Параметры нагрева
	I_D_min, А	0,015	Наименьшее напряжение на электроде, В			CV_D_min	5,40
			Резисторы, заменяющие разрядную лампу, Ом			R_L_10min	15000
						R_L_10max	22000
	I_D₃₀, А	0,040	Наименьшая сумма квадратов токов выводов, А²			SoS₃₀	X₁ - Y₁I_D₃₀
			Резистор, заменяющий разрядную лампу, Ом			R_L₃₀	5600
	I_D₆₀, А	0,080	Наименьшая сумма квадратов токов выводов, А²			SoS₆₀	X₁ - Y₁I_D₆₀
			Резистор, заменяющий разрядную лампу, Ом			R_L₆₀	2200
	Наибольшее напряжение на электроде, В					CV_max	7,60
	Заменяющие электрод резисторы для квалификации диммирующего ПРА
	Заменяющий резистор каждого электрода для испытания требований диммирования, Ом					R_{испытания 1}	50,0
						R_{испытания 2}	55,0
						R_{испытания 3}	45,0
Примечания 1 Эта информация только для квалификации ПРА. Информацию о работе в режиме диммирования в системе лампа - ПРА см. в IEC/TS 62750. 2 Целевая сумма квадратов токов выводов (SoS_цел): .
60901-IEC-6017-2
(A5:2011), (A6:2014)

		ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами					С. 3
		Высокочастотная		Многоканальная-6
МСОЛ: FSM6H-17-L/GR14q-1
	Требования зажигания к электродам предварительного подогрева для времени зажигания 0,4 с < t_s < 3,0 с
	Наименьшая энергия предварительного подогрева электрода: E_min = Q_min + P_min t_s, Дж				Q_min	Дж	1,0
					P_min	Дж/с	0,7
	Напряжение на каждом электроде для E (t) < E_min, В				Действующее значение, не более		11
	Заменяющий резистор каждого электрода для проверки минимальных требований к предварительному подогреву электродов, Ом						30
	Наибольшая энергия предварительного подогрева электрода: E_max = Q_max + P_max t_s, Дж				Q_max	Дж	2,0
					P_max	Дж/с	1,4
	Заменяющий резистор каждого электрода для проверки максимальных требований к предварительному подогреву электродов, Ом						40
	Напряжение холостого хода на лампе без ВЗУ, В		Напряжение незажигания	t <= t_s		Действующее значение, не более	350
			Напряжение зажигания	t > t_s (+10 °C)		Действующее значение, не менее	500
				t > t_s (-15 °C)			650
	Диапазон заменяющего резистора каждого электрода для проверки требований к напряжению холостого хода, Ом						30,0 - 90,0

	Типичные параметры лампы при температуре окружающей среды 35 °C
	Номинальная мощность, Вт		Напряжение на лампе, В			Ток лампы, А
	18,4		125			0,150

60901-IEC-6017-1
(A6:2014)

		ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами					С. 1
		Высокочастотная			Двухканальная
МСОЛ: FSDH-40-L/P-2G11
	Номинальная мощность, Вт		Схема		Электрод	Цоколь
	40		ВЧ бесстартерная		Предварительного подогрева	2G11

	Размеры В миллиметрах
	A, не более		B, не более		C, не более
	40		20		535
Цоколь: см. лист 7004-82 IEC 60061-1.
	Характеристики зажигания
	Частота, кГц	Ток предварительного подогрева, А	Время предварительного подогрева, с		Напряжение холостого хода (действующее), В	Время зажигания, с
	20 - 26	0,470	2		350	0,1

	Электрические параметры
	Частота, кГц	Нормируемая мощность, Вт	Напряжение на лампе (действующее), В			Нормируемый ток лампы, А
			Нормируемое	Не менее	Не более
	20 - 26	40	126	116	136	0,320
Испытательное положение: горизонтальное с плоскостью, проходящей через каналы горизонтально. Примечание - Для уменьшения времени испытания можно использовать другие положения по соглашению между изготовителем и испытательным органом. В спорном случае горизонтальное положение является базовым.
	Характеристики электрода
	Испытательный ток, А		Сопротивление каждого электрода, Ом
			Нормируемое		Не менее	Не более
	0,340		12		9	15

	Информация для расчета светильника
	Наибольший контур лампы: см. лист 60901-IEC-A210 с размером H, мм						535
	Опора конца лампы: расстояние от базовой плоскости цоколя, мм					Не менее	450
						Не более	485
	Зазор между коленами лампы, мм					Не менее	1,5

60901-IEC-6240-3
(A6:2014)

		ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами					С. 2
		Высокочастотная		Двухканальная
МСОЛ: FSDH-40-L/P-2G11
	Характеристики ДОИ
	Частота, кГц	Номинальная мощность, Вт	Нормируемое напряжение, В	Ток калибровки, А		Отношение напряжения к току, Ом
	20 - 26	40	254	0,320		400

	Информация для расчета ВЧ ПРА
	Работа в нормальном режиме и режиме диммирования
	Частота, кГц					>= 20
	Ток перехода от работы в нормальном режиме к режиму диммирования I_D_{перехода}, А					0,270
	Рабочий ток лампы I_D, А			Не более		0,430
	Ток в любом вводе электродов, А			Не более		0,475
	Квалификация диммирующего ПРА с заменяющими резисторами (примечание 1)
	Нагрев электрода рабочим током любой лампы, измеренного с заменяющими резисторами
	Наименьшая сумма квадратов токов выводов: SoS_min: для I_D₃₀ < I_D <= I_{перехода} (примечание 2)				А²	X₁	0,210
					А	Y₁	0,630
	Нагрев электрода при конкретных рабочих токах, измеренных на заменяющих резисторах
	Рабочий ток		Параметры нагрева
	I_D_min, А	0,035	Наименьшее напряжение на электроде, В			CV_D_min	3,60
			Резисторы, заменяющие разрядную лампу, Ом			R_L_10min	4300
						R_L_10max	7500
	I_D₃₀, А	0,100	Наименьшая сумма квадратов токов выводов, А²			SoS₃₀	X₁ - Y₁I_D₃₀
			Резистор, заменяющий разрядную лампу, Ом			R_L₃₀	1600
	I_D₆₀, А	0,200	Наименьшая сумма квадратов токов выводов, А²			SoS₆₀	X₁ - Y₁I_D₆₀
			Резистор, заменяющий разрядную лампу, Ом			R_L₆₀	680
	Наибольшее напряжение на электроде, В					CV_max	4,70
	Заменяющие электрод резисторы для квалификации диммирующего ПРА
	Заменяющий резистор каждого электрода для испытания требований диммирования, Ом					R_{испытания 1}	12,0
						R_{испытания 2}	13,0
						R_{испытания 3}	11,0
Примечания 1 Эта информация только для квалификации ПРА. Информацию о работе в режиме диммирования в системе лампа - ПРА см. в IEC/TS 62750. 2 Целевая сумма квадратов токов выводов (SoS_цел): .
60901-IEC-6240-4
(A6:2014)

		ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами					С. 3
		Высокочастотная		Двухканальная
МСОЛ: FSDH-40-L/P-2G11
	Требования зажигания к электродам предварительного подогрева для времени зажигания 0,4 с < t_s < 3,0 с
	Наименьшая энергия предварительного подогрева электрода: E_min = Q_min + P_min t_s, Дж				Q_min	Дж	1,5
					P_min	Дж/с	0,9
	Напряжение на каждом электроде для E (t) < E_min, В				Действующее значение, не более		11
	Заменяющий резистор каждого электрода для проверки минимальных требований к предварительному подогреву электродов, Ом						8
	Наибольшая энергия предварительного подогрева электрода: E_max = Q_max + P_max t_s, Дж				Q_max	Дж	3,0
					P_max	Дж/с	1,8
	Заменяющий резистор каждого электрода для проверки максимальных требований к предварительному подогреву электродов, Ом						11
	Напряжение холостого хода на лампе без ВЗУ, В		Напряжение незажигания	t <= t_s		Действующее значение, не более	220
			Напряжение зажигания	t > t_s (+10 °C)		Действующее значение, не менее	360
				t > t_s (-15 °C)			450
	Диапазон заменяющего резистора каждого электрода для проверки требований к напряжению холостого хода, Ом						8,0 - 24,0

60901-IEC-6240-1
(A6:2014)

		ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами					С. 1
		Высокочастотная			Двухканальная
МСОЛ: FSDH-55-L/P-2G11
	Номинальная мощность, Вт		Схема		Электрод	Цоколь
	55		ВЧ бесстартерная		Предварительного подогрева	2G11

	Размеры В миллиметрах
	A, не более		B, не более		C, не более
	40		20		535
Цоколь: см. лист 7004-82 IEC 60061-1.
	Характеристики зажигания
	Частота, кГц	Ток предварительного подогрева, А	Время предварительного подогрева, с		Напряжение холостого хода (действующее), В	Время зажигания, с
	20 - 26	0,760	2		350	0,1

	Электрические параметры
	Частота, кГц	Нормируемая мощность, Вт	Напряжение на лампе (действующее), В			Нормируемый ток лампы, А
			Нормируемое	Не менее	Не более
	20 - 26	55	101	91	111	0,550
Испытательное положение: горизонтальное с плоскостью, проходящей через каналы горизонтально. Примечание - Для уменьшения времени испытания можно использовать другие положения по соглашению между изготовителем и испытательным органом. В спорном случае горизонтальное положение является базовым.
	Характеристики электрода
	Испытательный ток, А		Сопротивление каждого электрода, Ом
			Нормируемое		Не менее	Не более
	0,500		8		6	10

	Информация для расчета светильника
	Наибольший контур лампы: см. лист 60901-IEC-A210 с размером H, мм						535
	Опора конца лампы: расстояние от базовой плоскости цоколя, мм					Не менее	450
						Не более	485
	Зазор между коленами лампы, мм					Не менее	1,8

60901-IEC-6255-3
(A6:2014)

		ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами					С. 2
		Высокочастотная		Двухканальная
МСОЛ: FSDH-55-L/P-2G11
	Характеристики ДОИ
	Частота, кГц	Номинальная мощность, Вт	Нормируемое напряжение, В	Ток калибровки, А		Отношение напряжения к току, Ом
	20 - 26	55	202	0,550		185

	Информация для расчета ВЧ ПРА
	Работа в нормальном режиме и режиме диммирования
	Частота, кГц					>= 20
	Ток перехода от работы в нормальном режиме к режиму диммирования I_D_{перехода}, А					0,400
	Рабочий ток лампы I_D, А			Не более		0,650
	Ток в любом вводе электродов, А			Не более		0,700
	Квалификация диммирующего ПРА с заменяющими резисторами (примечание 1)
	Нагрев электрода рабочим током любой лампы, измеренного с заменяющими резисторами
	Наименьшая сумма квадратов токов выводов: SoS_min: для I_D₃₀ < I_D <= I_{перехода} (примечание 2)				А²	X₁	0,450
					А	Y₁	0,925
	Нагрев электрода при конкретных рабочих токах, измеренных на заменяющих резисторах
	Рабочий ток		Параметры нагрева
	I_D_min, А	0,050	Наименьшее напряжение на электроде, В			CV_D_min	3,35
			Резисторы, заменяющие разрядную лампу, Ом			R_L_10min	2700
						R_L_10max	5100
	I_D₃₀, А	0,150	Наименьшая сумма квадратов токов выводов, А²			SoS₃₀	X₁ - Y₁I_D₃₀
			Резистор, заменяющий разрядную лампу, Ом			R_L₃₀	1000
	I_D₆₀, А	0,300	Наименьшая сумма квадратов токов выводов, А²			SoS₆₀	X₁ - Y₁I_D₆₀
			Резистор, заменяющий разрядную лампу, Ом			R_L₆₀	390
	Наибольшее напряжение на электроде, В					CV_max	4,45
	Заменяющие электрод резисторы для квалификации диммирующего ПРА
	Заменяющий резистор каждого электрода для испытания требований диммирования, Ом					R_{испытания 1}	8,0
						R_{испытания 2}	9,0
						R_{испытания 3}	7,0
Примечания 1 Эта информация только для квалификации ПРА. Информацию о работе в режиме диммирования в системе лампа - ПРА см. в IEC/TS 62750. 2 Целевая сумма квадратов токов выводов (SoS_цел): .
60901-IEC-6255-4
(A6:2014)

		ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами					С. 3
		Высокочастотная		Двухканальная
МСОЛ: FSDH-55-L/P-2G11
	Требования зажигания к электродам предварительного подогрева для времени зажигания 0,4 с < t_s < 3,0 с
	Наименьшая энергия предварительного подогрева электрода: E_min = Q_min + P_min t_s, Дж				Q_min	Дж	2,4
					P_min	Дж/с	1,1
	Напряжение на каждом электроде для E (t) < E_min, В				Действующее значение, не более		11
	Заменяющий резистор каждого электрода для проверки минимальных требований к предварительному подогреву электродов, Ом						5
	Наибольшая энергия предварительного подогрева электрода: E_max = Q_max + P_max t_s, Дж				Q_max	Дж	4,8
					P_max	Дж/с	2,2
	Заменяющий резистор каждого электрода для проверки максимальных требований к предварительному подогреву электродов, Ом						6,5
	Напряжение холостого хода на лампе без ВЗУ, В		Напряжение незажигания	t <= t_s		Действующее значение, не более	220
			Напряжение зажигания	t > t_s (+10 °C)		Действующее значение, не менее	360
				t > t_s (-15 °C)			460
	Диапазон заменяющего резистора каждого электрода для проверки требований к напряжению холостого хода, Ом						5,0 - 15,0

60901-IEC-6255-1
(A6:2014)

		ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами					С. 1
		Высокочастотная			Двухканальная
МСОЛ: FSDH-80-L/P-2G11
	Номинальная мощность, Вт		Схема		Электрод	Цоколь
	80		ВЧ бесстартерная		Предварительного подогрева	2G11

	Размеры В миллиметрах
	A, не более		B, не более		C, не более
	40		20		565
Цоколь: см. лист 7004-82 IEC 60061-1.
	Характеристики зажигания
	Частота, кГц	Ток предварительного подогрева, А	Время предварительного подогрева, с		Напряжение холостого хода (действующее), В	Время зажигания, с
	20 - 26	0,810	2		360	0,1

	Электрические параметры
	Частота, кГц	Нормируемая мощность, Вт	Напряжение на лампе (действующее), В			Нормируемый ток лампы, А
			Нормируемое	Не менее	Не более
	20 - 26	80	145	130	160	0,555
Испытательное положение: горизонтальное с плоскостью, проходящей через каналы горизонтально. Примечание - Для уменьшения времени испытания можно использовать другие положения по соглашению между изготовителем и испытательным органом. В спорном случае горизонтальное положение является базовым.
	Характеристики электрода
	Испытательный ток, А		Сопротивление каждого электрода, Ом
			Нормируемое		Не менее	Не более
	0,530		8		6	10

	Информация для расчета светильника
	Наибольший контур лампы: см. лист 60901-IEC-A210 с размером H, мм						565
	Опора конца лампы: расстояние от базовой плоскости цоколя, мм					Не менее	480
						Не более	415
	Зазор между коленами лампы, мм					Не менее	1,8

60901-IEC-6280-2
(A4:2007), (A6:2014)

		ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами					С. 2
		Высокочастотная		Двухканальная
МСОЛ: FSDH-80-L/P-2G11
	Характеристики ДОИ
	Частота, кГц	Номинальная мощность, Вт	Нормируемое напряжение, В	Ток калибровки, А		Отношение напряжения к току, Ом
	20 - 26	80	288	0,555		260

	Информация для расчета ВЧ ПРА
	Работа в нормальном режиме и режиме диммирования
	Частота, кГц					>= 20
	Ток перехода от работы в нормальном режиме к режиму диммирования I_D _{перехода}, А					0,425
	Рабочий ток лампы I_D, А			Не более		0,690
	Ток в любом вводе электродов, А			Не более		0,740
	Квалификация диммирующего ПРА с заменяющими резисторами (примечание 1)
	Нагрев электрода рабочим током любой лампы, измеренного с заменяющими резисторами
	Наименьшая сумма квадратов токов выводов: SoS_min: для I_D₃₀ < I_D <= I_{перехода} (примечание 2)				А²	X₁	0,505
					А	Y₁	0,980
	Нагрев электрода при конкретных рабочих токах, измеренных на заменяющих резисторах
	Рабочий ток		Параметры нагрева
	I_D_min, А	0,055	Наименьшее напряжение на электроде, В			CV_D_min	3,55
			Резисторы, заменяющие разрядную лампу, Ом			R_L_10min	3000
						R_L_10max	5600
	I_D₃₀, А	0,160	Наименьшая сумма квадратов токов выводов, А²			SoS₃₀	X₁ - Y₁I_D₃₀
			Резистор, заменяющий разрядную лампу, Ом			R_L₃₀	1200
	I_D₆₀, А	0,330	Наименьшая сумма квадратов токов выводов, А²			SoS₆₀	X₁ - Y₁I_D₆₀
			Резистор, заменяющий разрядную лампу, Ом			R_L₆₀	510
	Наибольшее напряжение на электроде, В					CV_max	4,45
	Заменяющие электрод резисторы для квалификации диммирующего ПРА
	Заменяющий резистор каждого электрода для испытания требований диммирования, Ом					R_{испытания 1}	8,0
						R_{испытания 2}	9,0
						R_{испытания 3}	7,0
Примечания 1 Эта информация только для квалификации ПРА. Информацию о работе в режиме диммирования в системе лампа - ПРА см. в IEC/TS 62750. 2 Целевая сумма квадратов токов выводов (SoS_цел): .
60901-IEC-6280-2
(A4:2007), (A6:2014)

		ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами					С. 3
		Высокочастотная		Двухканальная
МСОЛ: FSDH-80-L/P-2G11
	Требования зажигания к электродам предварительного подогрева для времени зажигания 0,4 с < t_s < 3,0 с
	Наименьшая энергия предварительного подогрева электрода: E_min = Q_min + P_min t_s, Дж				Q_min	Дж	2,5
					P_min	Дж/с	1,5
	Напряжение на каждом электроде для E (t) < E_min, В				Действующее значение, не более		11
	Заменяющий резистор каждого электрода для проверки минимальных требований к предварительному подогреву электродов, Ом						5
	Наибольшая энергия предварительного подогрева электрода: E_max = Q_max + P_max t_s, Дж				Q_max	Дж	5,0
					P_max	Дж/с	3,0
	Заменяющий резистор каждого электрода для проверки максимальных требований к предварительному подогреву электродов, Ом						6,5
	Напряжение холостого хода на лампе без ВЗУ, В		Напряжение незажигания	t <= t_s		Действующее значение, не более	230
			Напряжение зажигания	t > t_s (+10 °C)		Действующее значение, не менее	370
				t > t_s (-15 °C)			420
	Напряжение на ВЗУ			t <= t_s		Пиковое, не более	<*>
				t > t_s		Пиковое, не менее	<*>
	Диапазон заменяющего резистора каждого электрода для проверки требований к напряжению холостого хода, Ом						5,0 - 15,0
-------------------------------- <*> В стадии рассмотрения.
60901-IEC-6280-1
(A6:2014)

ЛАМПА ЛЮМИНЕСЦЕНТНАЯ

ОДНОЦОКОЛЬНАЯ

Лист с параметрами

С. 1

Высокочастотная

Кольцевая

МСОЛ: FSCH-22-L/P-2GX13-16/225

Номинальная мощность, Вт

Схема

Электрод

Цоколь

ВЧ бесстартерная

Предварительного подогрева

2GX13

Размеры

В миллиметрах

B, не более

D, не более

D₁, не более

187

197

220

230

Цоколь: см. лист 7004-125 IEC 60061-1.

Характеристики зажигания

Частота, кГц

Расстояние до ВЗУ, мм

Ток предварительного подогрева, А

Время предварительного подогрева, с

Напряжение холостого хода (действующее), В

Время зажигания, с

20 - 26

0,440

350

0,1

Электрические параметры

Частота, кГц

Нормируемая мощность, Вт

Напряжение на лампе (действующее), В

Нормируемый ток лампы, А

Нормируемое

Не менее

Не более

20 - 26

22,3

0,300

Испытательное положение: горизонтальное.

Характеристики электрода

Испытательный ток, А

Сопротивление каждого электрода, Ом

Нормируемое

Не менее

Не более

0,340

Информация для расчета светильника

Наибольшее расстояние до ВЗУ, мм

60901-IEC-6722-2

(A3:2004), (A6:2014)

		ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами					С. 2
		Высокочастотная		Двухканальная
МСОЛ: FSCH-22-L/P-2GX13-16/225
	Характеристики ДОИ
	Частота, кГц	Номинальная мощность, Вт	Нормируемое напряжение, В		Ток калибровки, А	Отношение напряжения к току, Ом
	20 - 26	22	150		0,300	250

	Информация для расчета ВЧ ПРА
	Работа в нормальном режиме и режиме диммирования
	Частота, кГц					>= 20
	Ток перехода от работы в нормальном режиме к режиму диммирования I_D_{перехода}, А					0,270
	Рабочий ток лампы I_D, А				Не более	0,425
	Ток в любом вводе электродов, А				Не более	0,475
	Квалификация диммирующего ПРА с заменяющими резисторами (примечание 1)
	Нагрев электрода рабочим током любой лампы, измеренного с заменяющими резисторами
	Наименьшая сумма квадратов токов выводов: SoS_min: для I_D₃₀ < I_D <= I_{перехода} (примечание 2)				А²	X₁	0,210
					А	Y₁	0,630
	Нагрев электрода при конкретных рабочих токах, измеренных на заменяющих резисторах
	Рабочий ток		Параметры нагрева
	I_D_min, А	0,035	Наименьшее напряжение на электроде, В			CV_D_min	3,40
			Резисторы, заменяющие разрядную лампу, Ом			R_L_10min	2400
						R_L_10max	4300
	I_D₃₀, А	0,100	Наименьшая сумма квадратов токов выводов, А²			SoS₃₀	X₁ - Y₁I_D₃₀
			Резистор, заменяющий разрядную лампу, Ом			R_L₃₀	910
	I_D₆₀, А	0,200	Наименьшая сумма квадратов токов выводов, А²			SoS₆₀	X₁ - Y₁I_D₆₀
			Резистор, заменяющий разрядную лампу, Ом			R_L₆₀	390
	Наибольшее напряжение на электроде, В					CV_max	4,70
	Заменяющие электрод резисторы для квалификации диммирующего ПРА
	Заменяющий резистор каждого электрода для испытания требований диммирования, Ом					R_{испытания 1}	12,0
						R_{испытания 2}	13,0
						R_{испытания 3}	11,0
Примечания 1 Эта информация только для квалификации ПРА. Информацию о работе в режиме диммирования в системе лампа - ПРА см. в IEC/TS 62750. 2 Целевая сумма квадратов токов выводов (SoS_цел): .
60901-IEC-6722-3
(A3:2004), (A6:2014)

		ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами						С. 3
		Высокочастотная			Двухканальная
МСОЛ: FSCH-22-L/P-2GX13-16/225
	Требования зажигания к электродам предварительного подогрева для времени зажигания 0,4 с < t_s < 3,0 с
	Наименьшая энергия предварительного подогрева электрода: E_min = Q_min + P_min t_s, Дж					Q_min	Дж	1,2
						P_min	Дж/с	0,9
	Напряжение на каждом электроде для E (t) < E_min, В					Действующее значение, не более		11
	Заменяющий резистор каждого электрода для проверки минимальных требований к предварительному подогреву электродов, Ом							7
	Наибольшая энергия предварительного подогрева электрода: E_max = Q_max + P_max t_s, Дж					Q_max	Дж	2,4
						P_max	Дж/с	1,8
	Заменяющий резистор каждого электрода для проверки максимальных требований к предварительному подогреву электродов, Ом							9,5
	Напряжение холостого хода на лампе без ВЗУ, В		Напряжение незажигания	t <= t_s			Действующее значение, не более	170
			Напряжение зажигания	t > t_s (+10 °C)			Действующее значение, не менее	350
				t > t_s (-15 °C)				400
	Напряжение на ВЗУ			t <= t_s			Пиковое, не более	<*>
				t > t_s			Пиковое, не менее	<*>
	Диапазон заменяющего резистора каждого электрода для проверки требований к напряжению холостого хода, Ом							7,0 - 21,0
-------------------------------- <*> В стадии рассмотрения.
60901-IEC-6722-1
(A6:2014)

ЛАМПА ЛЮМИНЕСЦЕНТНАЯ

ОДНОЦОКОЛЬНАЯ

Лист с параметрами

С. 1

Высокочастотная

Кольцевая

МСОЛ: FSCH-40-L/P-2GX13-16/300

Номинальная мощность, Вт

Схема

Электрод

Цоколь

ВЧ бесстартерная

Предварительного подогрева

2GX13

Размеры

В миллиметрах

B, не более

D, не более

D₁, не более

260

272

293

305

Цоколь: см. лист 7004-125 IEC 60061-1.

Характеристики зажигания

Частота, кГц

Расстояние до ВЗУ, мм

Ток предварительного подогрева, А

Время предварительного подогрева, с

Напряжение холостого хода (действующее), В

Время зажигания, с

20 - 26

0,440

280

0,1

Электрические параметры

Частота, кГц

Нормируемая мощность, Вт

Напряжение на лампе (действующее), В

Нормируемый ток лампы, А

Нормируемое

Не менее

Не более

20 - 26

39,9

126

116

136

0,320

Испытательное положение: горизонтальное.

Характеристики электрода

Испытательный ток, А

Сопротивление каждого электрода, Ом

Нормируемое

Не менее

Не более

0,360

Информация для расчета светильника

Наибольшее расстояние до ВЗУ, мм

60901-IEC-6740-2

(A3:2004), (A6:2014)

		ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами					С. 2
		Высокочастотная		Двухканальная
МСОЛ: FSCH-40-L/P-2GX13-16/300
	Характеристики ДОИ
	Частота, кГц	Номинальная мощность, Вт	Нормируемое напряжение, В		Ток калибровки, А	Отношение напряжения к току, Ом
	20 - 26	40	254		0,320	400

	Информация для расчета ВЧ ПРА
	Работа в нормальном режиме и режиме диммирования
	Частота, кГц					>= 20
	Ток перехода от работы в нормальном режиме к режиму диммирования I_D _{перехода}, А					0,290
	Рабочий ток лампы I_D, А				Не более	0,425
	Ток в любом вводе электродов, А				Не более	0,480
	Квалификация диммирующего ПРА с заменяющими резисторами (примечание 1)
	Нагрев электрода рабочим током любой лампы, измеренного с заменяющими резисторами
	Наименьшая сумма квадратов токов выводов: SoS_min: для I_D₃₀ < I_D <= I_{перехода} (примечание 2)				А²	X₁	0,230
					А	Y₁	0,670
	Нагрев электрода при конкретных рабочих токах, измеренных на заменяющих резисторах
	Рабочий ток		Параметры нагрева
	I_D_min, А	0,035	Наименьшее напряжение на электроде, В			CV_D_min	3,60
			Резисторы, заменяющие разрядную лампу, Ом			R_L_10min	3300
						R_L_10max	6200
	I_D₃₀, А	0,160	Наименьшая сумма квадратов токов выводов, А²			SoS₃₀	X₁ - Y₁I_D₃₀
			Резистор, заменяющий разрядную лампу, Ом			R_L₃₀	1300
	I_D₆₀, А	0,330	Наименьшая сумма квадратов токов выводов, А²			SoS₆₀	X₁ - Y₁I_D₆₀
			Резистор, заменяющий разрядную лампу, Ом			R_L₆₀	560
	Наибольшее напряжение на электроде, В					CV_max	5,00
	Заменяющие электрод резисторы для квалификации диммирующего ПРА
	Заменяющий резистор каждого электрода для испытания требований диммирования, Ом					R_{испытания 1}	12,0
						R_{испытания 2}	13,0
						R_{испытания 3}	11,0
Примечания 1 Эта информация только для квалификации ПРА. Информацию о работе в режиме диммирования в системе лампа - ПРА см. в IEC/TS 62750. 2 Целевая сумма квадратов токов выводов (SoS_цел): .
60901-IEC-6740-3
(A3:2004), (A6:2014)

		ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами						С. 3
		Высокочастотная			Двухканальная
МСОЛ: FSCH-40-L/P-2GX13-16/300
	Требования зажигания к электродам предварительного подогрева для времени зажигания 0,4 с < t_s < 3,0 с
	Наименьшая энергия предварительного подогрева электрода: E_min = Q_min + P_min t_s, Дж					Q_min	Дж	1,3
						P_min	Дж/с	0,9
	Напряжение на каждом электроде для E (t) < E_min, В					Действующее значение, не более		11
	Заменяющий резистор каждого электрода для проверки минимальных требований к предварительному подогреву электродов, Ом							7
	Наибольшая энергия предварительного подогрева электрода: E_max = Q_max + P_max t_s, Дж					Q_max	Дж	2,6
						P_max	Дж/с	1,8
	Заменяющий резистор каждого электрода для проверки максимальных требований к предварительному подогреву электродов, Ом							9,5
	Напряжение холостого хода на лампе без ВЗУ, В		Напряжение незажигания	t <= t_s			Действующее значение, не более	150
			Напряжение зажигания	t > t_s (+10 °C)			Действующее значение, не менее	280
				t > t_s (-15 °C)				430
	Напряжение на ВЗУ			t <= t_s			Пиковое, не более	<*>
				t > t_s			Пиковое, не менее	<*>
	Диапазон заменяющего резистора каждого электрода для проверки требований к напряжению холостого хода, Ом							7,0 - 21,0
-------------------------------- <*> В стадии рассмотрения.
60901-IEC-6740-1
(A6:2014)

ЛАМПА ЛЮМИНЕСЦЕНТНАЯ

ОДНОЦОКОЛЬНАЯ

Лист с параметрами

С. 1

Высокочастотная

Кольцевая

МСОЛ: FSCH-55-L/P-2GX13-16/300

Номинальная мощность, Вт

Схема

Электрод

Цоколь

ВЧ бесстартерная

Предварительного подогрева

2GX13

Размеры

В миллиметрах

B, не более

D, не более

D₁, не более

260

272

293

305

Цоколь: см. лист 7004-125 IEC 60061-1.

Характеристики зажигания

Частота, кГц

Расстояние до ВЗУ, мм

Ток предварительного подогрева, А

Время предварительного подогрева, с

Напряжение холостого хода (действующее), В

Время зажигания, с

20 - 26

0,765

280

0,1

Электрические параметры

Частота, кГц

Нормируемая мощность, Вт

Напряжение на лампе (действующее), В

Нормируемый ток лампы, А

Нормируемое

Не менее

Не более

20 - 26

55,0

101

111

0,550

Испытательное положение: горизонтальное.

Характеристики электрода

Испытательный ток, А

Сопротивление каждого электрода, Ом

Нормируемое

Не менее

Не более

0,550

5,2

8,8

Информация для расчета светильника

Наибольшее расстояние до ВЗУ, мм

60901-IEC-6755-2

(A3:2004), (A6:2014)

		ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами					С. 2
		Высокочастотная		Двухканальная
МСОЛ: FSCH-55-L/P-2GX13-16/300
	Характеристики ДОИ
	Частота, кГц	Номинальная мощность, Вт	Нормируемое напряжение, В		Ток калибровки, А	Отношение напряжения к току, Ом
	20 - 26	55	202		0,550	185

	Информация для расчета ВЧ ПРА
	Работа в нормальном режиме и режиме диммирования
	Частота, кГц					>= 20
	Ток перехода от работы в нормальном режиме к режиму диммирования I_D _{перехода}, А					0,440
	Рабочий ток лампы I_D, А				Не более	0,610
	Ток в любом вводе электродов, А				Не более	0,610
	Квалификация диммирующего ПРА с заменяющими резисторами (примечание 1)
	Нагрев электрода рабочим током любой лампы, измеренного с заменяющими резисторами
	Наименьшая сумма квадратов токов выводов: SoS_min: для I_D₃₀ < I_D <= I_{перехода} (примечание 2)				А²	X₁	0,550
					А	Y₁	1,020
	Нагрев электрода при конкретных рабочих токах, измеренных на заменяющих резисторах
	Рабочий ток		Параметры нагрева
	I_D_min, А	0,055	Наименьшее напряжение на электроде, В			CV_D_min	3,30
			Резисторы, заменяющие разрядную лампу, Ом			R_L_10min	2200
						R_L_10max	3900
	I_D₃₀, А	0,165	Наименьшая сумма квадратов токов выводов, А²			SoS₃₀	X₁ - Y₁I_D₃₀
			Резистор, заменяющий разрядную лампу, Ом			R_L₃₀	820
	I_D₆₀, А	0,330	Наименьшая сумма квадратов токов выводов, А²			SoS₆₀	X₁ - Y₁I_D₆₀
			Резистор, заменяющий разрядную лампу, Ом			R_L₆₀	330
	Наибольшее напряжение на электроде, В					CV_max	4,50
	Заменяющие электрод резисторы для квалификации диммирующего ПРА
	Заменяющий резистор каждого электрода для испытания требований диммирования, Ом					R_{испытания 1}	7,0
						R_{испытания 2}	8,0
						R_{испытания 3}	6,5
Примечания 1 Эта информация только для квалификации ПРА. Информацию о работе в режиме диммирования в системе лампа - ПРА см. в IEC/TS 62750. 2 Целевая сумма квадратов токов выводов (SoS_цел): .
60901-IEC-6755-3
(A3:2004), (A6:2014)

		ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами						С. 3
		Высокочастотная			Двухканальная
МСОЛ: FSCH-55-L/P-2GX13-16/300
	Требования зажигания к электродам предварительного подогрева для времени зажигания 0,4 с < t_s < 3,0 с
	Наименьшая энергия предварительного подогрева электрода: E_min = Q_min + P_min t_s, Дж					Q_min	Дж	2,2
						P_min	Дж/с	1,0
	Напряжение на каждом электроде для E (t) < E_min, В					Действующее значение, не более		11
	Заменяющий резистор каждого электрода для проверки минимальных требований к предварительному подогреву электродов, Ом							4,5
	Наибольшая энергия предварительного подогрева электрода: E_max = Q_max + P_max t_s, Дж					Q_max	Дж	3,8
						P_max	Дж/с	2,0
	Заменяющий резистор каждого электрода для проверки максимальных требований к предварительному подогреву электродов, Ом							5
	Напряжение холостого хода на лампе без ВЗУ, В		Напряжение незажигания	t <= t_s			Действующее значение, не более	150
			Напряжение зажигания	t > t_s (+10 °C)			Действующее значение, не менее	280
				t > t_s (-15 °C)				430
	Напряжение на ВЗУ			t <= t_s			Пиковое, не более	<*>
				t > t_s			Пиковое, не менее	<*>
	Диапазон заменяющего резистора каждого электрода для проверки требований к напряжению холостого хода, Ом							4,5 - 13,5
-------------------------------- <*> В стадии рассмотрения.
60901-IEC-6755-1
(A6:2014)

ЛАМПА ЛЮМИНЕСЦЕНТНАЯ

ОДНОЦОКОЛЬНАЯ

Лист с параметрами

С. 1

Высокочастотная

Кольцевая

МСОЛ: FSCH-60-L/P-2GX13-16/375

Номинальная мощность, Вт

Схема

Электрод

Цоколь

ВЧ бесстартерная

Предварительного подогрева

2GX13

Размеры

В миллиметрах

B, не более

D, не более

D₁, не более

334

346

367

379

Цоколь: см. лист 7004-125 IEC 60061-1.

Характеристики зажигания

Частота, кГц

Расстояние до ВЗУ, мм

Ток предварительного подогрева, А

Время предварительного подогрева, с

Напряжение холостого хода (действующее), В

Время зажигания, с

20 - 26

0,720

350

0,1

Электрические параметры

Частота, кГц

Нормируемая мощность, Вт

Напряжение на лампе (действующее), В

Нормируемый ток лампы, А

Нормируемое

Не менее

Не более

20 - 26

60,0

129

119

139

0,470

Испытательное положение: горизонтальное.

Характеристики электрода

Испытательный ток, А

Сопротивление каждого электрода, Ом

Нормируемое

Не менее

Не более

0,515

Информация для расчета светильника

Наибольшее расстояние до ВЗУ, мм

60901-IEC-6760-2

(A3:2004), (A6:2014)

		ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами					С. 2
		Высокочастотная		Двухканальная
МСОЛ: FSCH-60-L/P-2GX13-16/375
	Характеристики ДОИ
	Частота, кГц	Номинальная мощность, Вт	Нормируемое напряжение, В		Ток калибровки, А	Отношение напряжения к току, Ом
	20 - 26	60	258		0,470	275

	Информация для расчета ВЧ ПРА
	Работа в нормальном режиме и режиме диммирования
	Частота, кГц					>= 20
	Ток перехода от работы в нормальном режиме к режиму диммирования I_D _{перехода}, А					0,410
	Рабочий ток лампы I_D, А				Не более	0,625
	Ток в любом вводе электродов, А				Не более	0,650
	Квалификация диммирующего ПРА с заменяющими резисторами (примечание 1)
	Нагрев электрода рабочим током любой лампы, измеренного с заменяющими резисторами
	Наименьшая сумма квадратов токов выводов: SoS_min: для I_D₃₀ < I_D <= I_{перехода} (примечание 2)				А²	X₁	0,480
					А	Y₁	0,950
	Нагрев электрода при конкретных рабочих токах, измеренных на заменяющих резисторах
	Рабочий ток		Параметры нагрева
	I_D_min, А	0,050	Наименьшее напряжение на электроде, В			CV_D_min	3,45
			Резисторы, заменяющие разрядную лампу, Ом			R_L_10min	3000
						R_L_10max	5600
	I_D₃₀, А	0,155	Наименьшая сумма квадратов токов выводов, А²			SoS₃₀	X₁ - Y₁I_D₃₀
			Резистор, заменяющий разрядную лампу, Ом			R_L₃₀	1200
	I_D₆₀, А	0,310	Наименьшая сумма квадратов токов выводов, А²			SoS₆₀	X₁ - Y₁I_D₆₀
			Резистор, заменяющий разрядную лампу, Ом			R_L₆₀	510
	Наибольшее напряжение на электроде, В					CV_max	4,80
	Заменяющие электрод резисторы для квалификации диммирующего ПРА
	Заменяющий резистор каждого электрода для испытания требований диммирования, Ом					R_{испытания 1}	8,0
						R_{испытания 2}	9,0
						R_{испытания 3}	7,0
Примечания 1 Эта информация только для квалификации ПРА. Информацию о работе в режиме диммирования в системе лампа - ПРА см. в IEC/TS 62750. 2 Целевая сумма квадратов токов выводов (SoS_цел): .
60901-IEC-6760-3
(A3:2004), (A6:2014)

		ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами						С. 3
		Высокочастотная			Двухканальная
МСОЛ: FSCH-60-L/P-2GX13-16/375
	Требования зажигания к электродам предварительного подогрева для времени зажигания 0,4 с < t_s < 3,0 с
	Наименьшая энергия предварительного подогрева электрода: E_min = Q_min + P_min t_s, Дж					Q_min	Дж	2,2
						P_min	Дж/с	1,0
	Напряжение на каждом электроде для E (t) < E_min, В					Действующее значение, не более		11
	Заменяющий резистор каждого электрода для проверки минимальных требований к предварительному подогреву электродов, Ом							4,5
	Наибольшая энергия предварительного подогрева электрода: E_max = Q_max + P_max t_s, Дж					Q_max	Дж	4,0
						P_max	Дж/с	2,0
	Заменяющий резистор каждого электрода для проверки максимальных требований к предварительному подогреву электродов, Ом							6
	Напряжение холостого хода на лампе без ВЗУ, В		Напряжение незажигания	t <= t_s			Действующее значение, не более	170
			Напряжение зажигания	t > t_s (+10 °C)			Действующее значение, не менее	350
				t > t_s (-15 °C)				450
	Напряжение на ВЗУ			t <= t_s			Пиковое, не более	<*>
				t > t_s			Пиковое, не менее	<*>
	Диапазон заменяющего резистора каждого электрода для проверки требований к напряжению холостого хода, Ом							4,5 - 13,5
-------------------------------- <*> В стадии рассмотрения.
60901-IEC-6760-1
(A6:2014)

ЛАМПА ЛЮМИНЕСЦЕНТНАЯ

ОДНОЦОКОЛЬНАЯ

Лист с параметрами

С. 1

Высокочастотная

Кольцевая

МСОЛ: FSCH-20-L/P-GZ10q-16/225

Номинальная мощность, Вт

Схема

Электрод

Цоколь

ВЧ бесстартерная

Предварительного подогрева

GZ10q

Размеры

В миллиметрах

D₁

187

197

220

230

Цоколь: см. лист 7004-124 IEC 60061-1.

Характеристики зажигания

Частота, кГц

Ток предварительного подогрева, А

Время предварительного подогрева, с

Напряжение холостого хода (действующее), В

Время зажигания, с

20 - 26

0,490

350

0,1

Электрические параметры

Частота, кГц

Нормируемая мощность, Вт

Напряжение на лампе (действующее), В

Нормируемый ток лампы, А

Нормируемое

Не менее

Не более

20 - 26

19,7

103

0,215

Испытательное положение: вертикальное, цоколем вниз.

Характеристики электрода

Испытательный ток, А

Сопротивление каждого электрода, Ом

Нормируемое

Не менее

Не более

0,400

10,5

7,9

13,1

60901-IEC-6820-1

(A3:2004)

		ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами							С. 2
		Высокочастотная		Кольцевая
МСОЛ: FSCH-20-L/P-GZ10q-16/225
	Характеристики ДОИ
	Частота, кГц	Номинальная мощность, Вт	Нормируемое напряжение, В		Ток калибровки, А		Отношение напряжения к току, Ом
	20 - 26	20	186		0,215		430

	Информация для расчета ВЧ ПРА
	Частота, кГц						>= 20
	Ток в любом вводе электрода, А				Не более		0,730
	Рабочий ток лампы, А				Не менее		0,185
					Не более		0,460

	Требования зажигания к электродам предварительного подогрева для времени зажигания 0,4 с < t_s < 3,0 с
	Наименьшая энергия предварительного подогрева электрода: E_min = Q_min + P_min t_s, Дж					Q_min		Дж	0,9
						P_min		Вт	1,1
	Напряжение на каждом электроде для E (t) < E_min, В					Действующее значение, не более			11
	Заменяющий резистор каждого электрода для проверки минимальных требований к предварительному подогреву электродов, Ом								7
	Наибольшая энергия предварительного подогрева электрода: E_max = Q_max + P_max t_s, Дж					Q_max		Дж	2,0
						P_max		Вт	2,4
	Заменяющий резистор каждого электрода для проверки наименьших требований к предварительному подогреву электродов, Ом								9,6
	Напряжение холостого хода на лампе (без ВЗУ), В		Напряжение незажигания	t <= t_s				Действующее значение, не более	160
			Напряжение зажигания	t > t_s (+10 °C)				Действующее значение, не менее	450
				t > t_s (-15 °C)					500
	Диапазон резистора, заменяющего каждый электрод для проверки напряжения холостого хода, Ом								7 - 21

60901-IEC-6820-1
(A3:2004)

ЛАМПА ЛЮМИНЕСЦЕНТНАЯ

ОДНОЦОКОЛЬНАЯ

Лист с параметрами

С. 1

Высокочастотная

Кольцевая

МСОЛ: FSCH-27-L/P-GZ10q-16/300

Номинальная мощность, Вт

Схема

Электрод

Цоколь

ВЧ бесстартерная

Предварительного подогрева

GZ10q

Размеры

В миллиметрах

D₁

Не менее

Не более

Не менее

Не более

Не менее

Не более

260

272

293

305

Цоколь: см. лист 7004-124 IEC 60061-1.

Характеристики зажигания

Частота, кГц

Ток предварительного подогрева, А

Время предварительного подогрева, с

Напряжение холостого хода (действующее), В

Время зажигания, с

20 - 26

0,490

350

0,1

Электрические параметры

Частота, кГц

Нормируемая мощность, Вт

Напряжение на лампе (действующее), В

Нормируемый ток лампы, А

Нормируемое

Не менее

Не более

20 - 26

26,5

125

115

135

0,215

Испытательное положение: вертикальное, цоколем вниз.

Характеристики электрода

Испытательный ток, А

Сопротивление каждого электрода, Ом

Нормируемое

Не менее

Не более

0,400

10,5

7,9

13,1

60901-IEC-6827-1

(A3:2004)

		ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами							С. 2
		Высокочастотная		Кольцевая
МСОЛ: FSCH-27-L/P-GZ10q-16/300
	Характеристики ДОИ
	Частота, кГц	Номинальная мощность, Вт	Нормируемое напряжение, В		Ток калибровки, А		Отношение напряжения к току, Ом
	20 - 26	27	250		0,215		580

	Информация для расчета ВЧ ПРА
	Частота, кГц						>= 20
	Ток в любом вводе электрода, А				Не более		0,730
	Рабочий ток лампы, А				Не менее		0,185
					Не более		0,460

	Требования зажигания к электродам предварительного подогрева для времени зажигания 0,4 s < t_s < 3,0 s
	Наименьшая энергия предварительного подогрева электрода: E_min = Q_min + P_min t_s, Дж					Q_min		Дж	0,9
						P_min		Вт	1,1
	Напряжение на каждом электроде для E (t) < E_min, В					Действующее значение, не более			11
	Заменяющий резистор каждого электрода для проверки минимальных требований к предварительному подогреву электродов, Ом								7
	Наибольшая энергия предварительного подогрева электрода: E_max = Q_max + P_max t_s, Дж					Q_max		Дж	2,0
						P_max		Вт	2,4
	Заменяющий резистор каждого электрода для проверки наименьших требований к предварительному подогреву электродов, Ом								9,6
	Напряжение холостого хода на лампе (без ВЗУ), В		Напряжение незажигания	t <= t_s				Действующее значение, не более	200
			Напряжение зажигания	t > t_s (+10 °C)				Действующее значение, не менее	450
				t > t_s (-15 °C)					550
	Диапазон резистора, заменяющего каждый электрод для проверки напряжения холостого хода, Ом								7 - 21

60901-IEC-6827-1
(A3:2004)

ЛАМПА ЛЮМИНЕСЦЕНТНАЯ

ОДНОЦОКОЛЬНАЯ

Лист с параметрами

С. 1

Высокочастотная

Кольцевая

МСОЛ: FSCH-34-L/P-GZ10q-16/375

Номинальная мощность, Вт

Схема

Электрод

Цоколь

ВЧ бесстартерная

Предварительного подогрева

GZ10q

Размеры

В миллиметрах

D₁

Не менее

Не более

Не менее

Не более

Не менее

Не более

334

346

367

379

Цоколь: см. лист 7004-124 IEC 60061-1.

Характеристики зажигания

Частота, кГц

Ток предварительного подогрева, А

Время предварительного подогрева, с

Напряжение холостого хода (действующее), В

Время зажигания, с

20 - 26

0,490

400

0,1

Электрические параметры

Частота, кГц

Нормируемая мощность, Вт

Напряжение на лампе (действующее), В

Нормируемый ток лампы, А

Нормируемое

Не менее

Не более

20 - 26

33,8

157

147

167

0,215

Испытательное положение: вертикальное, цоколем вниз.

Характеристики электрода

Испытательный ток, А

Сопротивление каждого электрода, Ом

Нормируемое

Не менее

Не более

0,400

10,5

7,9

13,1

60901-IEC-6834-1

(A3:2004)

		ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами							С. 2
		Высокочастотная		Кольцевая
МСОЛ: FSCH-34-L/P-GZ10q-16/375
	Характеристики ДОИ
	Частота, кГц	Номинальная мощность, Вт	Нормируемое напряжение, В		Ток калибровки, А		Отношение напряжения к току, Ом
	20 - 26	34	316		0,215		730

	Информация для расчета ВЧ ПРА
	Частота, кГц						>= 20
	Ток в любом вводе электрода, А				Не более		0,730
	Рабочий ток лампы, А				Не менее		0,185
					Не более		0,460

	Требования зажигания к электродам предварительного подогрева для времени зажигания 0,4 s < t_s < 3,0 s
	Наименьшая энергия предварительного подогрева электрода: E_min = Q_min + P_min t_s, Дж					Q_min		Дж	0,9
						P_min		Вт	1,1
	Напряжение на каждом электроде для E (t) < E_min, В					Действующее значение, не более			11
	Заменяющий резистор для каждого электрода для проверки наименьших требований к предварительному подогреву электродов, Ом								7
	Наибольшая энергия предварительного подогрева электрода: E_max = Q_max + P_max t_s, Дж					Q_max		Дж	2,0
						P_max		Вт	2,4
	Заменяющий резистор для каждого электрода для проверки наибольших требований к предварительному подогреву электродов, Ом								9,6
	Напряжение холостого хода на лампе (без ВЗУ), В		Напряжение незажигания	t <= t_s				Действующее значение, не более	215
			Напряжение зажигания	t > t_s (+10 °C)				Действующее значение, не менее	500
				t > t_s (-15 °C)					600
	Диапазон резистора, заменяющего каждый электрод для проверки напряжения холостого хода, Ом								7 - 21

60901-IEC-6834-1
(A3:2004)

ЛАМПА ЛЮМИНЕСЦЕНТНАЯ

ОДНОЦОКОЛЬНАЯ

Лист с параметрами

С. 1

Высокочастотная

Кольцевая

МСОЛ: FSCH-41-L/P-GZ10q-16/445

Номинальная мощность, Вт

Схема

Электрод

Цоколь

ВЧ бесстартерная

Предварительного подогрева

GZ10q

Размеры

В миллиметрах

D₁

Не менее

Не более

Не менее

Не более

Не менее

Не более

408

420

441

453

Цоколь: см. лист 7004-124 IEC 60061-1.

Характеристики зажигания

Частота, кГц

Ток предварительного подогрева, А

Время предварительного подогрева, с

Напряжение холостого хода (действующее), В

Время зажигания, с

20 - 26

0,490

450

0,1

Электрические параметры

Частота, кГц

Нормируемая мощность, Вт

Напряжение на лампе (действующее), В

Нормируемый ток лампы, А

Нормируемое

Не менее

Не более

20 - 26

41,0

191

201

181

0,215

Испытательное положение: вертикальное, цоколем вниз.

Характеристики электрода

Испытательный ток, А

Сопротивление каждого электрода, Ом

Нормируемое

Не менее

Не более

0,400

10,5

7,9

13,1

60901-IEC-6841-1

(A3:2004)

		ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами							С. 2
		Высокочастотная		Кольцевая
МСОЛ: FSCH-41-L/P-GZ10q-16/445
	Характеристики ДОИ
	Частота, кГц	Номинальная мощность, Вт	Нормируемое напряжение, В		Ток калибровки, А		Отношение напряжения к току, Ом
	20 - 26	41	389		0,215		880

	Информация для расчета ВЧ ПРА
	Частота, кГц						>= 20
	Ток в любом вводе электрода, А				Не более		0,730
	Рабочий ток лампы, А				Не менее		0,185
					Не более		0,460

	Требования зажигания к электродам предварительного подогрева для времени зажигания 0,4 s < t_s < 3,0 s
	Наименьшая энергия предварительного подогрева электрода: E_min = Q_min + P_min t_s, Дж					Q_min		Дж	0,9
						P_min		Вт	1,1
	Напряжение на каждом электроде для E (t) < E_min, В					Действующее значение, не более			11
	Заменяющий резистор для каждого электрода для проверки наименьших требований к предварительному подогреву электродов, Ом								7
	Наибольшая энергия предварительного подогрева электрода: E_max = Q_max + P_max t_s, Дж					Q_max		Дж	2,0
						P_max		Вт	2,4
	Заменяющий резистор для каждого электрода для проверки наибольших требований к предварительному подогреву электродов, Ом								9,6
	Напряжение холостого хода на лампе (без ВЗУ), В		Напряжение незажигания	t <= t_s				Действующее значение, не более	230
			Напряжение зажигания	t > t_s (+10 °C)				Действующее значение, не менее	550
				t > t_s (-15 °C)					600
	Диапазон резистора, заменяющего каждый электрод для проверки напряжения холостого хода, Ом								7 - 21

60901-IEC-6841-1
(A3:2004)

ЛАМПА ЛЮМИНЕСЦЕНТНАЯ

ОДНОЦОКОЛЬНАЯ

Лист с параметрами

С. 1

Высокочастотная

Кольцевая

МСОЛ: FSCH-41-L/P-GU10q-20/40/192

Номинальная мощность, Вт

Схема

Электрод

Цоколь

ВЧ бесстартерная

Предварительного подогрева

GU10q

Размеры

В миллиметрах

D₁

Не менее

Не более

Не менее

Не более

Не менее

Не более

100

112

184

200

Цоколь: см. лист 7004-123 IEC 60061-1.

Характеристики зажигания

Частота, кГц

Ток предварительного подогрева, А

Время предварительного подогрева, с

Напряжение холостого хода (действующее), В

Время зажигания, с

20 - 26

0,480

330

0,1

Электрические параметры

Частота, кГц

Нормируемая мощность, Вт

Напряжение на лампе (действующее), В

Нормируемый ток лампы, А

Нормируемое

Не менее

Не более

20 - 26

106

0,430

Испытательное положение: горизонтальное.

Характеристики электрода

Испытательный ток, А

Сопротивление каждого электрода, Ом

Нормируемое

Не менее

Не более

0,365

8,3

13,8

60901-IEC-6941-1

(A3:2004)

		ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами							С. 2
		Высокочастотная		Кольцевая
МСОЛ: FSCH-41-L/P-GU10q-20/40/192
	Характеристики ДОИ
	Частота, кГц	Номинальная мощность, Вт	Нормируемое напряжение, В		Ток калибровки, А		Отношение напряжения к току, Ом
	20 - 26	41	192		0,430		224

	Информация для расчета ВЧ ПРА
	Частота, кГц						>= 20
	Ток в любом вводе электрода, А				Не более		0,680
	Рабочий ток лампы, А				Не менее		0,340
					Не более		0,460

	Требования зажигания к электродам предварительного подогрева для времени зажигания 0,4 s < t_s < 3,0 s
	Наименьшая энергия предварительного подогрева электрода: E_min = Q_min + P_min t_s, Дж					Q_min		Дж	1,3
						P_min		Вт	0,8
	Напряжение на каждом электроде для E (t) < E_min, В					Действующее значение, не более			11
	Заменяющий резистор для каждого электрода для проверки наименьших требований к предварительному подогреву электродов, Ом								6
	Наибольшая энергия предварительного подогрева электрода: E_max = Q_max + P_max t_s, Дж					Q_max		Дж	2,9
						P_max		Вт	1,9
	Заменяющий резистор для каждого электрода для проверки наибольших требований к предварительному подогреву электродов, Ом								8
	Напряжение холостого хода на лампе (без ВЗУ), В		Напряжение незажигания	t <= t_s				Действующее значение, не более	230
			Напряжение зажигания	t > t_s (+10 °C)				Действующее значение, не менее	370
				t > t_s (-15 °C)					435
	Диапазон резистора, заменяющего каждый электрод для проверки напряжения холостого хода, Ом								6 - 18

60901-IEC-6941-1
(A3:2004)

ЛАМПА ЛЮМИНЕСЦЕНТНАЯ

ОДНОЦОКОЛЬНАЯ

Лист с параметрами

С. 1

Высокочастотная

Кольцевая

МСОЛ: FSCH-68-L/P-GU10q-20/40/296

Номинальная мощность, Вт

Схема

Электрод

Цоколь

ВЧ бесстартерная

Предварительного подогрева

GU10q

Размеры

В миллиметрах

D₁

Не менее

Не более

Не менее

Не более

Не менее

Не более

204

216

288

304

Цоколь: см. лист 7004-123 IEC 60061-1.

Характеристики зажигания

Частота, кГц

Ток предварительного подогрева, А

Время предварительного подогрева, с

Напряжение холостого хода (действующее), В

Время зажигания, с

20 - 26

0,480

410

0,1

Электрические параметры

Частота, кГц

Нормируемая мощность, Вт

Напряжение на лампе (действующее), В

Нормируемый ток лампы, А

Нормируемое

Не менее

Не более

20 - 26

160

150

170

0,430

Испытательное положение: горизонтальное.

Характеристики электрода

Испытательный ток, А

Сопротивление каждого электрода, Ом

Нормируемое

Не менее

Не более

0,365

8,3

13,8

60901-IEC-6968-1

(A3:2004)

		ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами							С. 2
		Высокочастотная		Кольцевая
МСОЛ: FSCH-68-L/P-GU10q-20/40/296
	Характеристики ДОИ
	Частота, кГц	Номинальная мощность, Вт	Нормируемое напряжение, В		Ток калибровки, А		Отношение напряжения к току, Ом
	20 - 26	68	320		0,430		372

	Информация для расчета ВЧ ПРА
	Частота, кГц						>= 20
	Ток в любом вводе электрода, А				Не более		0,680
	Рабочий ток лампы, А				Не менее		0,340
					Не более		0,460

	Требования зажигания к электродам предварительного подогрева для времени зажигания 0,4 с < t_s < 3,0 с
	Наименьшая энергия предварительного подогрева электрода: E_min = Q_min + P_min t_s, Дж					Q_min		Дж	1,3
						P_min		Вт	0,8
	Напряжение на каждом электроде для E (t) < E_min, В					Действующее значение, не более			11
	Заменяющий резистор для каждого электрода для проверки наименьших требований к предварительному подогреву электродов, Ом								6
	Наибольшая энергия предварительного подогрева электрода: E_max = Q_max + P_max t_s, Дж					Q_max		Дж	2,9
						P_max		Вт	1,9
	Заменяющий резистор для каждого электрода для проверки наибольших требований к предварительному подогреву электродов, Ом								8
	Напряжение холостого хода на лампе (без ВЗУ), В		Напряжение незажигания	t <= t_s				Действующее значение, не более	290
			Напряжение зажигания	t > t_s (+10 °C)				Действующее значение, не менее	490
				t > t_s (-15 °C)					605
	Диапазон резистора, заменяющего каждый электрод для проверки напряжения холостого хода, Ом								6 - 18

60901-IEC-6968-1
(A3:2004)

ЛАМПА ЛЮМИНЕСЦЕНТНАЯ

ОДНОЦОКОЛЬНАЯ

Лист с параметрами

С. 1

Высокочастотная

Кольцевая

МСОЛ: FSCH-68-L/P-GU10q-20/40/400

Номинальная мощность, Вт

Схема

Электрод

Цоколь

ВЧ бесстартерная

Предварительного подогрева

GU10q

Размеры

В миллиметрах

D₁

Не менее

Не более

Не менее

Не более

Не менее

Не более

308

320

392

408

Цоколь: см. лист 7004-123 IEC 60061-1.

Характеристики зажигания

Частота, кГц

Ток предварительного подогрева, А

Время предварительного подогрева, с

Напряжение холостого хода (действующее), В

Время зажигания, с

20 - 26

0,480

520

0,1

Электрические параметры

Частота, кГц

Нормируемая мощность, Вт

Напряжение на лампе (действующее), В

Нормируемый ток лампы, А

Нормируемое

Не менее

Не более

20 - 26

229

214

244

0,430

Испытательное положение: горизонтальное.

Характеристики электрода

Испытательный ток, А

Сопротивление каждого электрода, Ом

Нормируемое

Не менее

Не более

0,365

8,3

13,8

60901-IEC-6997-1

(A3:2004)

		ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами							С. 2
		Высокочастотная		Кольцевая
МСОЛ: FSCH-97-L/P-GU10q-20/40/400
	Характеристики ДОИ
	Частота, кГц	Номинальная мощность, Вт	Нормируемое напряжение, В		Ток калибровки, А		Отношение напряжения к току, Ом
	20 - 26	97	458		0,430		530

	Информация для расчета ВЧ ПРА
	Частота, кГц						>= 20
	Ток в любом вводе электрода, А				Не более		0,680
	Рабочий ток лампы, А				Не менее		0,340
					Не более		0,460

	Требования зажигания к электродам предварительного подогрева для времени зажигания 0,4 s < t_s < 3,0 s
	Наименьшая энергия предварительного подогрева электрода: E_min = Q_min + P_min t_s, Дж					Q_min		Дж	1,3
						P_min		Вт	0,8
	Напряжение на каждом электроде для E (t) < E_min, В					Действующее значение, не более			11
	Заменяющий резистор для каждого электрода для проверки наименьших требований к предварительному подогреву электродов, Ом								6
	Наибольшая энергия предварительного подогрева электрода: E_max = Q_max + P_max t_s, Дж					Q_max		Дж	2,9
						P_max		Вт	1,9
	Заменяющий резистор для каждого электрода для проверки наибольших требований к предварительному подогреву электродов, Ом								8
	Напряжение холостого хода на лампе (без ВЗУ), В		Напряжение незажигания	t <= t_s				Действующее значение, не более	380
			Напряжение зажигания	t > t_s (+10 °C)				Действующее значение, не менее	630
				t > t_s (-15 °C)					755
	Диапазон резистора, заменяющего каждый электрод для проверки напряжения холостого хода, Ом								6 - 18

60901-IEC-6997-1
(A3:2004)

ЛАМПА ЛЮМИНЕСЦЕНТНАЯ

ОДНОЦОКОЛЬНАЯ

Лист с параметрами

С. 1

Высокочастотная

Многоканальная

МСОЛ: FSHM-32-L/P-GX24q=3

Номинальная мощность, Вт

Схема

Электрод

Цоколь

ВЧ бесстартерная

Предварительного подогрева

GX24q-3

Размеры

В миллиметрах

A, не более

B, не более

C, не более

145

Цоколь: см. лист 7004-78 IEC 60061-1.

Характеристики зажигания

Частота, кГц

Ток предварительного подогрева, А

Время предварительного подогрева, с

Напряжение холостого хода (действующее), В

Время зажигания, с

20 - 26

0,360

560 <*>

0,1

Электрические параметры

Частота, кГц

Нормируемая мощность, Вт

Напряжение на лампе (действующее), В

Нормируемый ток лампы, А

Нормируемое

Не менее

Не более

20 - 26

100

110

0,320

Испытательное положение: вертикальное, цоколем вверх.

Характеристики электрода

Испытательный ток, А

Сопротивление каждого электрода, Ом

Нормируемое

Не менее

Не более

0,310

9,7

16,3

Информация для расчета светильника

Наибольший контур лампы: см. лист 60901-IEC-B410 с размером H, мм

145

--------------------------------

<*> В стадии рассмотрения.

60901-IEC-7432-3

(A6:2014)

		ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами					С. 2
		Высокочастотная		Многоканальная
МСОЛ: FSMH-32-L/P-GX24q=3
	Характеристики ДОИ
	Частота, кГц	Номинальная мощность, Вт	Нормируемое напряжение, В		Ток калибровки, А	Отношение напряжения к току, Ом
	20 - 26	32	200		0,320	315

	Информация для расчета ВЧ ПРА
	Работа в нормальном режиме и режиме диммирования
	Частота, кГц					>= 20
	Ток перехода от работы в нормальном режиме к режиму диммирования I_D _{перехода}, А					0,250
	Рабочий ток лампы I_D, А				Не более	0,400
	Ток в любом вводе электродов, А				Не более	0,430
	Квалификация диммирующего ПРА с заменяющими резисторами (примечание 1)
	Нагрев электрода рабочим током любой лампы, измеренного с заменяющими резисторами
	Наименьшая сумма квадратов токов выводов: SoS_min: для I_D₃₀ < I_D <= I_{перехода} (примечание 2)				А²	X₁	0,175
					А	Y₁	0,575
	Нагрев электрода при конкретных рабочих токах, измеренных на заменяющих резисторах
	Рабочий ток		Параметры нагрева
	I_D_min, А	0,030	Наименьшее напряжение на электроде, В			CV_D_min	3,40
			Резисторы, заменяющие разрядную лампу, Ом			R_L_10min	3900
						R_L_10max	7500
	I_D₃₀, А	0,095	Наименьшая сумма квадратов токов выводов, А²			SoS₃₀	X₁ - Y₁I_D₃₀
			Резистор, заменяющий разрядную лампу, Ом			R_L₃₀	1600
	I_D₆₀, А	0,190	Наименьшая сумма квадратов токов выводов, А²			SoS₆₀	X₁ - Y₁I_D₆₀
			Резистор, заменяющий разрядную лампу, Ом			R_L₆₀	620
	Наибольшее напряжение на электроде, В					CV_max	4,40
	Заменяющие электрод резисторы для квалификации диммирующего ПРА
	Заменяющий резистор каждого электрода для испытания требований диммирования, Ом					R_{испытания 1}	13,0
						R_{испытания 2}	14,0
						R_{испытания 3}	12,0
Примечания 1 Эта информация только для квалификации ПРА. Информацию о работе в режиме диммирования в системе лампа - ПРА см. в IEC/TS 62750. 2 Целевая сумма квадратов токов выводов (SoS_цел): .
60901-IEC-7432-5
(A6:2014)

		ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами						С. 3
		Высокочастотная			Многоканальная
МСОЛ: FSMH-32-L/P-GX24q=3
	Требования зажигания к электродам предварительного подогрева для времени зажигания 0,4 с < t_s < 3,0 с
	Наименьшая энергия предварительного подогрева электрода: E_min = Q_min + P_min t_s, Дж					Q_min	Дж	1,0
						P_min	Дж/с	0,8
	Напряжение на каждом электроде для E (t) < E_min, В					Действующее значение, не более		11
	Заменяющий резистор каждого электрода для проверки минимальных требований к предварительному подогреву электродов, Ом							9
	Наибольшая энергия предварительного подогрева электрода: E_max = Q_max + P_max t_s, Дж					Q_max	Дж	2,0
						P_max	Дж/с	1,6
	Заменяющий резистор каждого электрода для проверки максимальных требований к предварительному подогреву электродов, Ом							12
	Напряжение холостого хода на лампе без ВЗУ, В		Напряжение незажигания	t <= t_s			Действующее значение, не более	265 <*>
			Напряжение зажигания	t > t_s (+10 °C)			Действующее значение, не менее	560 <*>
				t > t_s (-15 °C)				600 <*>
	Диапазон заменяющего резистора каждого электрода для проверки требований к напряжению холостого хода, Ом							9,0 - 27,0
-------------------------------- <*> В стадии рассмотрения.
60901-IEC-7432-1
(A6:2014)

ЛАМПА ЛЮМИНЕСЦЕНТНАЯ

ОДНОЦОКОЛЬНАЯ

Лист с параметрами

С. 1

Высокочастотная

Многоканальная

МСОЛ: FSMH-42-L/P-GX24q=4

Номинальная мощность, Вт

Схема

Электрод

Цоколь

ВЧ бесстартерная

Предварительного подогрева

GX24q-4

Размеры

В миллиметрах

A, не более

B, не более

C, не более

155

Цоколь: см. лист 7004-78 IEC 60061-1.

Характеристики зажигания

Частота, кГц

Ток предварительного подогрева, А

Время предварительного подогрева, с

Напряжение холостого хода (действующее), В

Время зажигания, с

20 - 26

0,360

600 <*>

0,1

Электрические параметры

Частота, кГц

Нормируемая мощность, Вт

Напряжение на лампе (действующее), В

Нормируемый ток лампы, А

Нормируемое

Не менее

Не более

20 - 26

135

125

145

0,320

Испытательное положение: вертикальное, цоколем вверх.

Характеристики электрода

Испытательный ток, А

Сопротивление каждого электрода, Ом

Нормируемое

Не менее

Не более

0,310

9,7

16,3

Информация для расчета светильника

Наибольший контур лампы: см. лист 60901-IEC-B410 с размером H, мм

155

--------------------------------

<*> В стадии рассмотрения.

60901-IEC-7442-3

(A6:2014)

		ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами					С. 2
		Высокочастотная		Многоканальная
МСОЛ: FSMH-42-L/P-GX24q=4
	Характеристики ДОИ
	Частота, кГц	Номинальная мощность, Вт	Нормируемое напряжение, В		Ток калибровки, А	Отношение напряжения к току, Ом
	20 - 26	42	270		0,320	420

	Информация для расчета ВЧ ПРА
	Работа в нормальном режиме и режиме диммирования
	Частота, кГц					>= 20
	Ток перехода от работы в нормальном режиме к режиму диммирования I_D _{перехода}, А					0,250
	Рабочий ток лампы I_D, А				Не более	0,400
	Ток в любом вводе электродов, А				Не более	0,430
	Квалификация диммирующего ПРА с заменяющими резисторами (примечание 1)
	Нагрев электрода рабочим током любой лампы, измеренного с заменяющими резисторами
	Наименьшая сумма квадратов токов выводов: SoS_min: для I_D₃₀ < I_D <= I_{перехода} (примечание 2)				А²	X₁	0,175
					А	Y₁	0,575
	Нагрев электрода при конкретных рабочих токах, измеренных на заменяющих резисторах
	Рабочий ток		Параметры нагрева
	I_D_min, А	0,030	Наименьшее напряжение на электроде, В			CV_D_min	3,40
			Резисторы, заменяющие разрядную лампу, Ом			R_L_10min	4700
						R_L_10max	9100
	I_D₃₀, А	0,095	Наименьшая сумма квадратов токов выводов, А²			SoS₃₀	X₁ - Y₁I_D₃₀
			Резистор, заменяющий разрядную лампу, Ом			R_L₃₀	2000
	I_D₆₀, А	0,190	Наименьшая сумма квадратов токов выводов, А²			SoS₆₀	X₁ - Y₁I_D₆₀
			Резистор, заменяющий разрядную лампу, Ом			R_L₆₀	820
	Наибольшее напряжение на электроде, В					CV_max	4,40
	Заменяющие электрод резисторы для квалификации диммирующего ПРА
	Заменяющий резистор каждого электрода для испытания требований диммирования, Ом					R_{испытания 1}	13,0
						R_{испытания 2}	14,0
						R_{испытания 3}	12,0
Примечания 1 Эта информация только для квалификации ПРА. Информацию о работе в режиме диммирования в системе лампа - ПРА см. в IEC/TS 62750. 2 Целевая сумма квадратов токов выводов (SoS_цел): .
60901-IEC-7442-5
(A6:2014)

		ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами						С. 3
		Высокочастотная			Многоканальная
МСОЛ: FSMH-42-L/P-GX24q=4
	Требования зажигания к электродам предварительного подогрева для времени зажигания 0,4 с < t_s < 3,0 с
	Наименьшая энергия предварительного подогрева электрода: E_min = Q_min + P_min t_s, Дж					Q_min	Дж	1,0
						P_min	Дж/с	0,8
	Напряжение на каждом электроде для E (t) < E_min, В					Действующее значение, не более		11
	Заменяющий резистор каждого электрода для проверки минимальных требований к предварительному подогреву электродов, Ом							9
	Наибольшая энергия предварительного подогрева электрода: E_max = Q_max + P_max t_s, Дж					Q_max	Дж	2,0
						P_max	Дж/с	1,6
	Заменяющий резистор каждого электрода для проверки максимальных требований к предварительному подогреву электродов, Ом							12
	Напряжение холостого хода на лампе без ВЗУ, В		Напряжение незажигания	t <= t_s			Действующее значение, не более	265 <*>
			Напряжение зажигания	t > t_s (+10 °C)			Действующее значение, не менее	600 <*>
				t > t_s (-15 °C)				600 <*>
	Диапазон заменяющего резистора каждого электрода для проверки требований к напряжению холостого хода, Ом							9,0 - 27,0
-------------------------------- <*> В стадии рассмотрения.
60901-IEC-7442-1
(A6:2014)

ЛАМПА ЛЮМИНЕСЦЕНТНАЯ

ОДНОЦОКОЛЬНАЯ

Лист с параметрами

С. 1

Высокочастотная

Многоканальная-6

МСОЛ: FSM6H-57-L/P-GX24q=5

Номинальная мощность, Вт

Схема

Электрод

Цоколь

ВЧ бесстартерная

Предварительного подогрева

GX24q-5

Размеры

В миллиметрах

A, не более

B, не более

C, не более

191

Цоколь: см. лист 7004-78 IEC 60061-1.

Характеристики зажигания

Частота, кГц

Ток предварительного подогрева, А

Время предварительного подогрева, с

Напряжение холостого хода (действующее), В

Время зажигания, с

20 - 26

0,420

640

0,1

Электрические параметры

Частота, кГц

Нормируемая мощность, Вт

Напряжение на лампе (действующее), В

Нормируемый ток лампы, А

Нормируемое

Не менее

Не более

20 - 26

175

155

195

0,320

Испытательное положение: вертикальное, цоколем вверх.

Характеристики электрода

Испытательный ток, А

Сопротивление каждого электрода, Ом

Нормируемое

Не менее

Не более

0,310

9,7

16,3

Информация для расчета светильника

Наибольший контур лампы: см. лист 60901-IEC-B410 с размером H, мм

191

60901-IEC-7456-2

(A3:2004), (A6:2014)

		ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами					С. 2
		Высокочастотная		Многоканальная-6
МСОЛ: FSM6H-57-L/P-GX24q=5
	Характеристики ДОИ
	Частота, кГц	Номинальная мощность, Вт	Нормируемое напряжение, В		Ток калибровки, А	Отношение напряжения к току, Ом
	20 - 26	57	560		0,320	1200

	Информация для расчета ВЧ ПРА
	Работа в нормальном режиме и режиме диммирования
	Частота, кГц					>= 20
	Ток перехода от работы в нормальном режиме к режиму диммирования I_D _{перехода}, А					0,250
	Рабочий ток лампы I_D, А				Не более	0,400
	Ток в любом вводе электродов, А				Не более	0,430
	Квалификация диммирующего ПРА с заменяющими резисторами (примечание 1)
	Нагрев электрода рабочим током любой лампы, измеренного с заменяющими резисторами
	Наименьшая сумма квадратов токов выводов: SoS_min: для I_D₃₀ < I_D <= I_{перехода} (примечание 2)				А²	X₁	0,175
					А	Y₁	0,575
	Нагрев электрода при конкретных рабочих токах, измеренных на заменяющих резисторах
	Рабочий ток		Параметры нагрева
	I_D_min, А	0,030	Наименьшее напряжение на электроде, В			CV_D_min	3,40
			Резисторы, заменяющие разрядную лампу, Ом			R_L_10min	6200
						R_L_10max	12000
	I_D₃₀, А	0,095	Наименьшая сумма квадратов токов выводов, А²			SoS₃₀	X₁ - Y₁I_D₃₀
			Резистор, заменяющий разрядную лампу, Ом			R_L₃₀	2700
	I_D₆₀, А	0,190	Наименьшая сумма квадратов токов выводов, А²			SoS₆₀	X₁ - Y₁I_D₆₀
			Резистор, заменяющий разрядную лампу, Ом			R_L₆₀	1100
	Наибольшее напряжение на электроде, В					CV_max	4,40
	Заменяющие электрод резисторы для квалификации диммирующего ПРА
	Заменяющий резистор каждого электрода для испытания требований диммирования, Ом					R_{испытания 1}	13,0
						R_{испытания 2}	14,0
						R_{испытания 3}	12,0
Примечания 1 Эта информация только для квалификации ПРА. Информацию о работе в режиме диммирования в системе лампа - ПРА см. в IEC/TS 62750. 2 Целевая сумма квадратов токов выводов (SoS_цел): .
60901-IEC-7456-3
(A3:2004), (A6:2014)

		ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами						С. 3
		Высокочастотная			Многоканальная-6
МСОЛ: FSM6H-57-L/P-GX24q=5
	Требования зажигания к электродам предварительного подогрева для времени зажигания 0,4 с < t_s < 3,0 с
	Наименьшая энергия предварительного подогрева электрода: E_min = Q_min + P_min t_s, Дж					Q_min	Дж	1,0
						P_min	Дж/с	0,8
	Напряжение на каждом электроде для E (t) < E_min, В					Действующее значение, не более		11
	Заменяющий резистор каждого электрода для проверки минимальных требований к предварительному подогреву электродов, Ом							9
	Наибольшая энергия предварительного подогрева электрода: E_max = Q_max + P_max t_s, Дж					Q_max	Дж	2,0
						P_max	Дж/с	1,6
	Заменяющий резистор каждого электрода для проверки максимальных требований к предварительному подогреву электродов, Ом							12
	Напряжение холостого хода на лампе без ВЗУ, В		Напряжение незажигания	t <= t_s			Действующее значение, не более	350
			Напряжение зажигания	t > t_s (+10 C°)			Действующее значение, не менее	640
				t > t_s (-15 C°)				660
	Диапазон заменяющего резистора каждого электрода для проверки требований к напряжению холостого хода, Ом							9,0 - 27,0

60901-IEC-7456-1
(A6:2014)

ЛАМПА ЛЮМИНЕСЦЕНТНАЯ

ОДНОЦОКОЛЬНАЯ

Лист с параметрами

С. 1

Высокочастотная

Многоканальная-8

МСОЛ: FSM8H-57-L/P-GX24q=5

Номинальная мощность, Вт

Схема

Электрод

Цоколь

ВЧ бесстартерная

Предварительного подогрева

GX24q-5

Размеры

В миллиметрах

A, не более

B, не более

C, не более

169

Цоколь: см. лист 7004-78 IEC 60061-1.

Характеристики зажигания

Частота, кГц

Ток предварительного подогрева, А

Время предварительного подогрева, с

Напряжение холостого хода (действующее), В

Время зажигания, с

20 - 26

0,420

680

0,1

Электрические параметры

Частота, кГц

Нормируемая мощность, Вт

Напряжение на лампе (действующее), В

Нормируемый ток лампы, А

Нормируемое

Не менее

Не более

20 - 26

175

155

195

0,320

Испытательное положение: вертикальное, цоколем вверх.

Характеристики электрода

Испытательный ток, А

Сопротивление каждого электрода, Ом

Нормируемое

Не менее

Не более

0,310

9,7

16,3

Информация для расчета светильника

Наибольший контур лампы: см. лист 60901-IEC-B410 с размером H, мм

169

60901-IEC-7457-2

(A3:2004), (A6:2014)

		ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами					С. 2
		Высокочастотная		Многоканальная-8
МСОЛ: FSM8H-57-L/P-GX24q=5
	Характеристики ДОИ
	Частота, кГц	Номинальная мощность, Вт	Нормируемое напряжение, В		Ток калибровки, А	Отношение напряжения к току, Ом
	20 - 26	57	560		0,320	1200

	Информация для расчета ВЧ ПРА
	Работа в нормальном режиме и режиме диммирования
	Частота, кГц					>= 20
	Ток перехода от работы в нормальном режиме к режиму диммирования I_D _{перехода}, А					0,250
	Рабочий ток лампы I_D, А				Не более	0,400
	Ток в любом вводе электродов, А				Не более	0,430
	Квалификация диммирующего ПРА с заменяющими резисторами (примечание 1)
	Нагрев электрода рабочим током любой лампы, измеренного с заменяющими резисторами
	Наименьшая сумма квадратов токов выводов: SoS_min: для I_D₃₀ < I_D <= I_{перехода} (примечание 2)				А²	X₁	0,175
					А	Y₁	0,575
	Нагрев электрода при конкретных рабочих токах, измеренных на заменяющих резисторах
	Рабочий ток		Параметры нагрева
	I_D_min, А	0,030	Наименьшее напряжение на электроде, В			CV_D_min	3,40
			Резисторы, заменяющие разрядную лампу, Ом			R_L_10min	6200
						R_L_10max	12000
	I_D₃₀, А	0,095	Наименьшая сумма квадратов токов выводов, А²			SoS₃₀	X₁ - Y₁I_D₃₀
			Резистор, заменяющий разрядную лампу, Ом			R_L₃₀	2700
	I_D₆₀, А	0,190	Наименьшая сумма квадратов токов выводов, А²			SoS₆₀	X₁ - Y₁I_D₆₀
			Резистор, заменяющий разрядную лампу, Ом			R_L₆₀	1100
	Наибольшее напряжение на электроде, В					CV_max	4,40
	Заменяющие электрод резисторы для квалификации диммирующего ПРА
	Заменяющий резистор каждого электрода для испытания требований диммирования, Ом					R_{испытания 1}	13,0
						R_{испытания 2}	14,0
						R_{испытания 3}	12,0
Примечания 1 Эта информация только для квалификации ПРА. Информацию о работе в режиме диммирования в системе лампа - ПРА см. в IEC/TS 62750. 2 Целевая сумма квадратов токов выводов (SoS_цел): .
60901-IEC-7457-3
(A3:2004), (A6:2014)

		ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами						С. 3
		Высокочастотная			Многоканальная-8
МСОЛ: FSM8H-57-L/P-GX24q=5
	Требования зажигания к электродам предварительного подогрева для времени зажигания 0,4 с < t_s < 3,0 с
	Наименьшая энергия предварительного подогрева электрода: E_min = Q_min + P_min t_s, Дж					Q_min	Дж	1,0
						P_min	Дж/с	0,8
	Напряжение на каждом электроде для E (t) < E_min, В					Действующее значение, не более		11
	Заменяющий резистор каждого электрода для проверки минимальных требований к предварительному подогреву электродов, Ом							9
	Наибольшая энергия предварительного подогрева электрода: E_max = Q_max + P_max t_s, Дж					Q_max	Дж	2,0
						P_max	Дж/с	1,6
	Заменяющий резистор каждого электрода для проверки максимальных требований к предварительному подогреву электродов, Ом							12
	Напряжение холостого хода на лампе без ВЗУ, В		Напряжение незажигания	t <= t_s			Действующее значение, не более	350
			Напряжение зажигания	t > t_s (+10 C°)			Действующее значение, не менее	680
				t > t_s (-15 C°)				760
	Диапазон заменяющего резистора каждого электрода для проверки требований к напряжению холостого хода, Ом							9,0 - 27,0

60901-IEC-7457-1
(A6:2014)

ЛАМПА ЛЮМИНЕСЦЕНТНАЯ

ОДНОЦОКОЛЬНАЯ

Лист с параметрами

С. 1

Высокочастотная

Многоканальная-6

МСОЛ: FSM6H-70-L/P-GX24q=6 <*>

Номинальная мощность, Вт

Схема

Электрод

Цоколь

ВЧ бесстартерная

Предварительного подогрева

GX24q-6 <*>

Размеры

В миллиметрах

A, не более

B, не более

C, не более

219 <*>

Цоколь: см. лист 7004-78 IEC 60061-1.

Характеристики зажигания

Частота, кГц

Ток предварительного подогрева, А

Время предварительного подогрева, с

Напряжение холостого хода (действующее), В

Время зажигания, с

20 - 26

0,420

690

0,1

Электрические параметры

Частота, кГц

Нормируемая мощность, Вт

Напряжение на лампе (действующее), В

Нормируемый ток лампы, А

Нормируемое

Не менее

Не более

20 - 26

219

199

239

0,320

Испытательное положение: вертикальное, цоколем вверх.

Характеристики электрода

Испытательный ток, А

Сопротивление каждого электрода, Ом

Нормируемое

Не менее

Не более

0,310

9,7

16,3

Информация для расчета светильника

Наибольший контур лампы: см. лист 60901-IEC-B410 с размером H, мм

219 <*>

--------------------------------

<*> В стадии рассмотрения.

60901-IEC-7469-2

(A4:2007), (A6:2014)

		ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами					С. 2
		Высокочастотная		Многоканальная-6
МСОЛ: FSM6H-70-L/P-GX24q=6 <*>
	Характеристики ДОИ
	Частота, кГц	Номинальная мощность, Вт	Нормируемое напряжение, В		Ток калибровки, А	Отношение напряжения к току, Ом
	20 - 26	70	560		0,320	1070

	Информация для расчета ВЧ ПРА
	Работа в нормальном режиме и режиме диммирования
	Частота, кГц					>= 20
	Ток перехода от работы в нормальном режиме к режиму диммирования I_D _{перехода}, А					0,250
	Рабочий ток лампы I_D, А				Не более	0,400
	Ток в любом вводе электродов, А				Не более	0,430
	Квалификация диммирующего ПРА с заменяющими резисторами (примечание 1)
	Нагрев электрода рабочим током любой лампы, измеренного с заменяющими резисторами
	Наименьшая сумма квадратов токов выводов: SoS_min: для I_D₃₀ < I_D <= I_{перехода} (примечание 2)				А²	X₁	0,175
					А	Y₁	0,575
	Нагрев электрода при конкретных рабочих токах, измеренных на заменяющих резисторах
	Рабочий ток		Параметры нагрева
	I_D_min, А	0,030	Наименьшее напряжение на электроде, В			CV_D_min	3,40
			Резисторы, заменяющие разрядную лампу, Ом			R_L_10min	8200
						R_L_10max	16000
	I_D₃₀, А	0,095	Наименьшая сумма квадратов токов выводов, А²			SoS₃₀	X₁ - Y₁I_D₃₀
			Резистор, заменяющий разрядную лампу, Ом			R_L₃₀	3300
	I_D₆₀, А	0,190	Наименьшая сумма квадратов токов выводов, А²			SoS₆₀	X₁ - Y₁I_D₆₀
			Резистор, заменяющий разрядную лампу, Ом			R_L₆₀	1300
	Наибольшее напряжение на электроде, В					CV_max	4,40
	Заменяющие электрод резисторы для квалификации диммирующего ПРА
	Заменяющий резистор каждого электрода для испытания требований диммирования, Ом					R_{испытания 1}	13,0
						R_{испытания 2}	14,0
						R_{испытания 3}	12,0
Примечания 1 Эта информация только для квалификации ПРА. Информацию о работе в режиме диммирования в системе лампа - ПРА см. в IEC/TS 62750. 2 Целевая сумма квадратов токов выводов (SoS_цел): .
60901-IEC-7469-2
(A4:2007), (A6:2014)

		ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами						С. 3
		Высокочастотная			Многоканальная-6
МСОЛ: FSM6H-70-L/P-GX24q=6 <*>
	Требования зажигания к электродам предварительного подогрева для времени зажигания 0,4 с < t_s < 3,0 с
	Наименьшая энергия предварительного подогрева электрода: E_min = Q_min + P_min t_s, Дж					Q_min	Дж	1,0
						P_min	Дж/с	0,8
	Напряжение на каждом электроде для E (t) < E_min, В					Действующее значение, не более		11
	Заменяющий резистор каждого электрода для проверки минимальных требований к предварительному подогреву электродов, Ом							9
	Наибольшая энергия предварительного подогрева электрода: E_max = Q_max + P_max t_s, Дж					Q_max	Дж	2,0
						P_max	Дж/с	1,6
	Заменяющий резистор каждого электрода для проверки максимальных требований к предварительному подогреву электродов, Ом							12
	Напряжение холостого хода на лампе без ВЗУ, В		Напряжение незажигания	t <= t_s			Действующее значение, не более	350 <*>
			Напряжение зажигания	t > t_s (+10 C°)			Действующее значение, не менее	700 <*>
				t > t_s (-15 C°)				750 <*>
	Диапазон заменяющего резистора каждого электрода для проверки требований к напряжению холостого хода, Ом							9,0 - 27,0
-------------------------------- <*> В стадии рассмотрения.
60901-IEC-7469-1
(A6:2014)

ЛАМПА ЛЮМИНЕСЦЕНТНАЯ

ОДНОЦОКОЛЬНАЯ

Лист с параметрами

С. 1

Высокочастотная

Многоканальная-8

МСОЛ: FSM8H-70-L/P-GX24q=6 <*>

Номинальная мощность, Вт

Схема

Электрод

Цоколь

ВЧ бесстартерная

Предварительного подогрева

GX24q-6 <*>

Размеры

В миллиметрах

A, не более

B, не более

C, не более

197

Цоколь: см. лист 7004-78 IEC 60061-1.

Характеристики зажигания

Частота, кГц

Ток предварительного подогрева, А

Время предварительного подогрева, с

Напряжение холостого хода (действующее), В

Время зажигания, с

20 - 26

0,420

810

0,1

Электрические параметры

Частота, кГц

Нормируемая мощность, Вт

Напряжение на лампе (действующее), В

Нормируемый ток лампы, А

Нормируемое

Не менее

Не более

20 - 26

219

199

239

0,320

Испытательное положение: вертикальное, цоколем вверх.

Характеристики электрода

Испытательный ток, А

Сопротивление каждого электрода, Ом

Нормируемое

Не менее

Не более

0,310

9,7

16,3

Информация для расчета светильника

Наибольший контур лампы: см. лист 60901-IEC-B410 с размером H, мм

197

--------------------------------

<*> В стадии рассмотрения.

60901-IEC-7470-2

(A4:2007), (A6:2014)

		ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами					С. 2
		Высокочастотная		Многоканальная-8
МСОЛ: FSM8H-70-L/P-GX24q=6 <*>
	Характеристики ДОИ
	Частота, кГц	Номинальная мощность, Вт	Нормируемое напряжение, В		Ток калибровки, А	Отношение напряжения к току, Ом
	20 - 26	70	560		0,320	1070

	Информация для расчета ВЧ ПРА
	Работа в нормальном режиме и режиме диммирования
	Частота, кГц					>= 20
	Ток перехода от работы в нормальном режиме к режиму диммирования I_D _{перехода}, А					0,250
	Рабочий ток лампы I_D, А				Не более	0,400
	Ток в любом вводе электродов, А				Не более	0,430
	Квалификация диммирующего ПРА с заменяющими резисторами (примечание 1)
	Нагрев электрода рабочим током любой лампы, измеренного с заменяющими резисторами
	Наименьшая сумма квадратов токов выводов: SoS_min: для I_D₃₀ < I_D <= I_{перехода} (примечание 2)				А²	X₁	0,175
					А	Y₁	0,575
	Нагрев электрода при конкретных рабочих токах, измеренных на заменяющих резисторах
	Рабочий ток		Параметры нагрева
	I_D_min, А	0,030	Наименьшее напряжение на электроде, В			CV_D_min	3,40
			Резисторы, заменяющие разрядную лампу, Ом			R_L_10min	8200
						R_L_10max	16000
	I_D₃₀, А	0,095	Наименьшая сумма квадратов токов выводов, А²			SoS₃₀	X₁ - Y₁I_D₃₀
			Резистор, заменяющий разрядную лампу, Ом			R_L₃₀	3300
	I_D₆₀, А	0,190	Наименьшая сумма квадратов токов выводов, А²			SoS₆₀	X₁ - Y₁I_D₆₀
			Резистор, заменяющий разрядную лампу, Ом			R_L₆₀	1300
	Наибольшее напряжение на электроде, В					CV_max	4,40
	Заменяющие электрод резисторы для квалификации диммирующего ПРА
	Заменяющий резистор каждого электрода для испытания требований диммирования, Ом					R_{испытания 1}	13,0
						R_{испытания 2}	14,0
						R_{испытания 3}	12,0
Примечания 1 Эта информация только для квалификации ПРА. Информацию о работе в режиме диммирования в системе лампа - ПРА см. в IEC/TS 62750. 2 Целевая сумма квадратов токов выводов (SoS_цел): .
60901-IEC-7470-2
(A4:2007), (A6:2014)

		ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами						С. 3
		Высокочастотная			Многоканальная-8
МСОЛ: FSM8H-70-L/P-GX24q=6 <*>
	Требования зажигания к электродам предварительного подогрева для времени зажигания 0,4 с < t_s < 3,0 с
	Наименьшая энергия предварительного подогрева электрода: E_min = Q_min + P_min t_s, Дж					Q_min	Дж	1,0
						P_min	Дж/с	0,8
	Напряжение на каждом электроде для E (t) < E_min, В					Действующее значение, не более		11
	Заменяющий резистор каждого электрода для проверки минимальных требований к предварительному подогреву электродов, Ом							9
	Наибольшая энергия предварительного подогрева электрода: E_max = Q_max + P_max t_s, Дж					Q_max	Дж	2,0
						P_max	Дж/с	1,6
	Заменяющий резистор каждого электрода для проверки максимальных требований к предварительному подогреву электродов, Ом							12
	Напряжение холостого хода на лампе без ВЗУ, В		Напряжение незажигания	t <= t_s			Действующее значение, не более	450 <*>
			Напряжение зажигания	t > t_s (+10 C°)			Действующее значение, не менее	810
				t > t_s (-15 C°)				880
	Диапазон заменяющего резистора каждого электрода для проверки требований к напряжению холостого хода, Ом							9,0 - 27,0
-------------------------------- <*> В стадии рассмотрения.
60901-IEC-7470-1
(A6:2014)

ЛАМПА ЛЮМИНЕСЦЕНТНАЯ

ОДНОЦОКОЛЬНАЯ

Лист с параметрами

С. 1

Высокочастотная

Многоканальная-6

МСОЛ: FSM6H-60-L/P-2G8=1

Номинальная мощность, Вт

Схема

Электрод

Цоколь

ВЧ бесстартерная

Предварительного подогрева

2G8-1

Размеры

В миллиметрах

A, не более

B, не более

C, не более

167

Цоколь: см. лист 7004-141 IEC 60061-1.

Характеристики зажигания

Частота, кГц

Ток предварительного подогрева, А

Время предварительного подогрева, с

Напряжение холостого хода (действующее), В

Время зажигания, с

20 - 26

1,560

625

0,1

Электрические параметры

Частота, кГц

Нормируемая мощность, Вт

Напряжение на лампе (действующее), В

Нормируемый ток лампы, А

Нормируемое

Не менее

Не более

20 - 26

0,800

Испытательное положение: вертикальное, цоколем вверх.

Характеристики электрода

Испытательный ток, А

Сопротивление каждого электрода, Ом

Нормируемое

Не менее

Не более

0,830

4,4

3,3

5,5

Информация для расчета светильника

Наибольший контур лампы: см. лист 60901-IEC-B420 с размером H, мм

167

60901-IEC-7660-2

(A4:2007), (A6:2014)

		ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами							С. 2
		Высокочастотная			Многоканальная-6
МСОЛ: FSM6H-60-L/P-2G8=1
	Характеристики ДОИ
	Частота, кГц	Номинальная мощность, Вт	Нормируемое напряжение, В			Ток калибровки, А		Отношение напряжения к току, Ом
	20 - 26	60	158			0,800		100

	Информация для расчета ВЧ ПРА
	Частота, кГц							>= 20
	Работа в нормальном режиме
	Рабочий ток лампы I_D, А					Не менее		0,665
						Не более		1,080
	Ток в любом вводе электродов, А					Не более		1,160
	Работа в режиме диммирования
	Рабочий ток лампы I_D, А					Не менее		0,080
						Не более		0,665
	Наименьшая сумма квадратов токов выводов: (см. примечание)					А²	X₁	А²	1,240
							Y₁	А	1,540
	Наибольшая сумма квадратов токов выводов:					А²	X₂	А²	1,515
							Y₂	А	-0,390
	I_LL _max; I_LH _max, А						0,870		1,160
	Заменяющий резистор каждого электрода для проверки требований к диммированию							R_исп1, Ом	4,4
								R_исп2, Ом	5,0
	Заменяющий резистор лампы при n % испытательного тока		n =	10%		R₁₀	Ом	Не менее	1500
								Не более	3300
				30%		R₃₀	Ом	Номинальное	450
				60%		R₆₀	Ом	Номинальное	180

	Требования зажигания ламп к электродам предварительного подогрева, для времени зажигания 0,4 с < t_s < 3,0 с
	Наименьшая энергия предварительного подогрева электрода: E_min = Q_min + P_min t_s, Дж					Q_min		Дж	5,5
						P_min		Дж/с	2,1
	Напряжение на каждом электроде для E (t) < E_min, В					Действующее значение, не более			11
	Заменяющий резистор каждого электрода для проверки минимальных требований к предварительному подогреву электродов, Ом								2,4
	Наибольшая энергия предварительного подогрева электрода: E_max = Q_max + P_max t_s, Дж					Q_max		Дж	11
						P_max		Дж/с	4,2
	Заменяющий резистор каждого электрода для проверки максимальных требований к предварительному подогреву электродов, Ом								3,6
	Напряжение холостого хода на лампе без ВЗУ, В		Напряжение незажигания			t <= t_s		Действующее значение, не более	300
			Напряжение зажигания			t > t_s (+10 C°)		Действующее значение, не менее	625
						t > t_s (-15 C°)			625
	Диапазон заменяющего резистора каждого электрода для проверки требований к напряжению холостого хода, Ом								2,4 - 7,2

60901-IEC-7660-2
(A4:2007), (A6:2014)

ЛАМПА ЛЮМИНЕСЦЕНТНАЯ

ОДНОЦОКОЛЬНАЯ

Лист с параметрами

С. 1

Высокочастотная

Многоканальная-6

МСОЛ: FSM6H-85-L/P-2G8=1

Номинальная мощность, Вт

Схема

Электрод

Цоколь

ВЧ бесстартерная

Предварительного подогрева

2G8-1

Размеры

В миллиметрах

A, не более

B, не более

C, не более

208

Цоколь: см. лист 7004-141 IEC 60061-1.

Характеристики зажигания

Частота, кГц

Ток предварительного подогрева, А

Время предварительного подогрева, с

Напряжение холостого хода (действующее), В

Время зажигания, с

20 - 26

1,560

675

0,1

Электрические параметры

Частота, кГц

Нормируемая мощность, Вт

Напряжение на лампе (действующее), В

Нормируемый ток лампы, А

Нормируемое

Не менее

Не более

20 - 26

110

100

120

0,800

Испытательное положение: вертикальное, цоколем вверх.

Характеристики электрода

Испытательный ток, А

Сопротивление каждого электрода, Ом

Нормируемое

Не менее

Не более

0,830

4,4

3,3

5,5

Информация для расчета светильника

Наибольший контур лампы: см. лист 60901-IEC-B420 с размером H, мм

208

60901-IEC-7685-2

(A4:2007), (A6:2014)

		ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами							С. 2
		Высокочастотная			Многоканальная-6
МСОЛ: FSM6H-85-L/P-2G8=1
	Характеристики ДОИ
	Частота, кГц	Номинальная мощность, Вт	Нормируемое напряжение, В			Ток калибровки, А		Отношение напряжения к току, Ом
	20 - 26	85	220			0,800		138

	Информация для расчета ВЧ ПРА
	Частота, кГц							>= 20
	Работа в нормальном режиме
	Рабочий ток лампы I_D, А					Не менее		0,665
						Не более		1,080
	Ток в любом вводе электродов, А					Не более		1,160
	Работа в режиме диммирования
	Рабочий ток лампы I_D, А					Не менее		0,080
						Не более		0,665
	Наименьшая сумма квадратов токов выводов: (см. примечание)					А²	X₁	А²	1,240
							Y₁	А	1,540
	Наибольшая сумма квадратов токов выводов:					А²	X₂	А²	1,515
							Y₂	А	-0,390
	I_LL _max; I_LH _max, А						0,870		1,160
	Заменяющий резистор каждого электрода для проверки требований к диммированию							R_исп1, Ом	4,4
								R_исп2, Ом	5,0
	Заменяющий резистор лампы при n % испытательного тока		n =	10%		R₁₀	Ом	Не менее	2100
								Не более	4200
				30%		R₃₀	Ом	Номинальное	630
				60%		R₆₀	Ом	Номинальное	250

	Требования зажигания ламп к электродам предварительного подогрева, для времени зажигания 0,4 с < t_s < 3,0 с
	Наименьшая энергия предварительного подогрева электрода: E_min = Q_min + P_min t_s, Дж					Q_min		Дж	5,5
						P_min		Дж/с	2,1
	Напряжение на каждом электроде для E (t) < E_min, В					Действующее значение, не более			11
	Заменяющий резистор каждого электрода для проверки минимальных требований к предварительному подогреву электродов, Ом								2,4
	Наибольшая энергия предварительного подогрева электрода: E_max = Q_max + P_max t_s, Дж					Q_max		Дж	11
						P_max		Дж/с	4,2
	Заменяющий резистор каждого электрода для проверки максимальных требований к предварительному подогреву электродов, Ом								3,6
	Напряжение холостого хода на лампе без ВЗУ, В		Напряжение незажигания			t <= t_s		Действующее значение, не более	350
			Напряжение зажигания			t > t_s (+10 C°)		Действующее значение, не менее	675
						t > t_s (-15 C°)			675
	Диапазон заменяющего резистора каждого электрода для проверки требований к напряжению холостого хода, Ом								2,4 - 7,2

60901-IEC-7685-2
(A4:2007), (A6:2014)

ЛАМПА ЛЮМИНЕСЦЕНТНАЯ

ОДНОЦОКОЛЬНАЯ

Лист с параметрами

С. 1

Высокочастотная

Многоканальная-6

МСОЛ: FSM6H-120-L/P-2G8=1

Номинальная мощность, Вт

Схема

Электрод

Цоколь

120

ВЧ бесстартерная

Предварительного подогрева

2G8-1

Размеры

В миллиметрах

A, не более

B, не более

C, не более

285

Цоколь: см. лист 7004-141 IEC 60061-1.

Характеристики зажигания

Частота, кГц

Ток предварительного подогрева, А

Время предварительного подогрева, с

Напряжение холостого хода (действующее), В

Время зажигания, с

20 - 26

1,560

750

0,1

Электрические параметры

Частота, кГц

Нормируемая мощность, Вт

Напряжение на лампе (действующее), В

Нормируемый ток лампы, А

Нормируемое

Не менее

Не более

20 - 26

122

153

133

173

0,800

Испытательное положение: вертикальное, цоколем вверх.

Характеристики электрода

Испытательный ток, А

Сопротивление каждого электрода, Ом

Нормируемое

Не менее

Не более

0,830

4,4

3,3

5,5

Информация для расчета светильника

Наибольший контур лампы: см. лист 60901-IEC-B420 с размером H, мм

285

60901-IEC-7719-2

(A4:2007), (A6:2014)

		ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами							С. 2
		Высокочастотная			Многоканальная-6
МСОЛ: FSM6H-120-L/P-2G8=1
	Характеристики ДОИ
	Частота, кГц	Номинальная мощность, Вт	Нормируемое напряжение, В			Ток калибровки, А		Отношение напряжения к току, Ом
	20 - 26	120	310			0,800		194

	Информация для расчета ВЧ ПРА
	Частота, кГц							>= 20
	Работа в нормальном режиме
	Рабочий ток лампы I_D, А					Не менее		0,665
						Не более		1,080
	Ток в любом вводе электродов, А					Не более		1,160
	Работа в режиме диммирования
	Рабочий ток лампы I_D, А					Не менее		0,080
						Не более		0,665
	Наименьшая сумма квадратов токов выводов: (см. примечание)					А²	X₁	А²	1,240
							Y₁	А	1,540
	Наибольшая сумма квадратов токов выводов:					А²	X₂	А²	1,515
							Y₂	А	-0,390
	I_LL _max; I_LH _max, А						0,870		1,160
	Заменяющий резистор каждого электрода для проверки требований к диммированию							R_исп1, Ом	4,4
								R_исп2, Ом	5,0
	Заменяющий резистор лампы при n % испытательного тока		n =	10%		R₁₀	Ом	Не менее	2700
								Не более	5100
				30%		R₃₀	Ом	Номинальное	820
				60%		R₆₀	Ом	Номинальное	330

	Требования зажигания ламп к электродам предварительного подогрева, для времени зажигания 0,4 с < t_s < 3,0 с
	Наименьшая энергия предварительного подогрева электрода: E_min = Q_min + P_min t_s, Дж					Q_min		Дж	5,5
						P_min		Дж/с	2,1
	Напряжение на каждом электроде для E (t) < E_min, В					Действующее значение, не более			11
	Заменяющий резистор каждого электрода для проверки минимальных требований к предварительному подогреву электродов, Ом								2,4
	Наибольшая энергия предварительного подогрева электрода: E_max = Q_max + P_max t_s, Дж					Q_max		Дж	11
						P_max		Дж/с	4,2
	Заменяющий резистор каждого электрода для проверки максимальных требований к предварительному подогреву электродов, Ом								3,6
	Напряжение холостого хода на лампе без ВЗУ, В		Напряжение незажигания			t <= t_s		Действующее значение, не более	400
			Напряжение зажигания			t > t_s (+10 C°)		Действующее значение, не менее	850 <*>
						t > t_s (-15 C°)			850 <*>
	Диапазон заменяющего резистора каждого электрода для проверки требований к напряжению холостого хода, Ом								2,4 - 7,2
<*> В стадии рассмотрения.
60901-IEC-7719-2
(A4:2007), (A6:2014)

ЛАМПА ЛЮМИНЕСЦЕНТНАЯ

ОДНОЦОКОЛЬНАЯ

Лист с параметрами

С. 1

Высокочастотная

Многоканальная-8

МСОЛ: FSM8H-120-L/P-2G8=1

Номинальная мощность, Вт

Схема

Электрод

Цоколь

120

ВЧ бесстартерная

Предварительного подогрева

2G8-1

Размеры

В миллиметрах

A, не более

B, не более

C, не более

225

Цоколь: см. лист 7004-141 IEC 60061-1.

Характеристики зажигания

Частота, кГц

Ток предварительного подогрева, А

Время предварительного подогрева, с

Напряжение холостого хода (действующее), В

Время зажигания, с

20 - 26

1,560

850

0,1

Электрические параметры

Частота, кГц

Нормируемая мощность, Вт

Напряжение на лампе (действующее), В

Нормируемый ток лампы, А

Нормируемое

Не менее

Не более

20 - 26

122

153

133

173

0,800

Испытательное положение: вертикальное, цоколем вверх.

Характеристики электрода

Испытательный ток, А

Сопротивление каждого электрода, Ом

Нормируемое

Не менее

Не более

0,830

4,4

3,3

5,5

Информация для расчета светильника

Наибольший контур лампы: см. лист 60901-IEC-B420 с размером H, мм

225

60901-IEC-7720-2

(A4:2007), (A6:2014)

		ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами							С. 2
		Высокочастотная			Многоканальная-8
МСОЛ: FSM8H-120-L/P-2G8=1
	Характеристики ДОИ
	Частота, кГц	Номинальная мощность, Вт	Нормируемое напряжение, В			Ток калибровки, А		Отношение напряжения к току, Ом
	20 - 26	120	310			0,800		194

	Информация для расчета ВЧ ПРА
	Частота, кГц							>= 20
	Работа в нормальном режиме
	Рабочий ток лампы I_D, А					Не менее		0,665
						Не более		1,080
	Ток в любом вводе электродов, А					Не более		1,160
	Работа в режиме диммирования
	Рабочий ток лампы I_D, А					Не менее		0,080
						Не более		0,665
	Наименьшая сумма квадратов токов выводов: (см. примечание)					А²	X₁	А²	1,240
							Y₁	А	1,540
	Наибольшая сумма квадратов токов выводов:					А²	X₂	А²	1,515
							Y₂	А	-0,390
	I_LL _max; I_LH _max, А						0,870		1,160
	Заменяющий резистор каждого электрода для проверки требований к диммированию							R_исп1, Ом	4,4
								R_исп2, Ом	5,0
	Заменяющий резистор лампы при n % испытательного тока		n =	10%		R₁₀	Ом	Не менее	2700
								Не более	5100
				30%		R₃₀	Ом	Номинальное	820
				60%		R₆₀	Ом	Номинальное	330

	Требования зажигания ламп к электродам предварительного подогрева, для времени зажигания 0,4 с < t_s < 3,0 с
	Наименьшая энергия предварительного подогрева электрода: E_min = Q_min + P_min t_s, Дж					Q_min		Дж	5,5
						P_min		Дж/с	2,1
	Напряжение на каждом электроде для E (t) < E_min, В					Действующее значение, не более			11
	Заменяющий резистор каждого электрода для проверки минимальных требований к предварительному подогреву электродов, Ом								2,4
	Наибольшая энергия предварительного подогрева электрода: E_max = Q_max + P_max t_s, Дж					Q_max		Дж	11
						P_max		Дж/с	4,2
	Заменяющий резистор каждого электрода для проверки максимальных требований к предварительному подогреву электродов, Ом								3,6
	Напряжение холостого хода на лампе без ВЗУ, В		Напряжение незажигания			t <= t_s		Действующее значение, не более	400
			Напряжение зажигания			t > t_s (+10 C°)		Действующее значение, не менее	850 <*>
						t > t_s (-15 C°)			850 <*>
	Диапазон заменяющего резистора каждого электрода для проверки требований к напряжению холостого хода, Ом								2,4 - 7,2
<*> В стадии рассмотрения.
60901-IEC-7720-2
(A4:2007), (A6:2014)

ЛАМПА ЛЮМИНЕСЦЕНТНАЯ

ОДНОЦОКОЛЬНАЯ

Лист с параметрами

С. 1

Высокочастотная

Многоканальная-8

МСОЛ: FSM8H-62-L/P-2G8=2

Номинальная мощность, Вт

Схема

Электрод

Цоколь

ВЧ бесстартерная

Предварительного подогрева

2G8-2

Размеры

В миллиметрах

A, не более

B, не более

C, не более

161

Цоколь: см. лист 7004-141 IEC 60061-1.

Характеристики зажигания

Частота, кГц

Ток предварительного подогрева, А

Время предварительного подогрева, с

Напряжение холостого хода (действующее), В

Время зажигания, с

20 - 26

0,580

590

0,1

Электрические параметры

Частота, кГц

Нормируемая мощность, Вт

Напряжение на лампе (действующее), В

Нормируемый ток лампы, А

Нормируемое

Не менее

Не более

20 - 26

62,0

144

124

164

0,430

Испытательное положение: вертикальное, цоколем вверх.

Характеристики электрода

Испытательный ток, А

Сопротивление каждого электрода, Ом

Нормируемое

Не менее

Не более

0,440

9,5

7,0

12,0

60901-IEC-7862-1

(A4:2007)

		ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами						С. 2
		Высокочастотная		Многоканальная-8
МСОЛ: FSM8H-62-L/P-2G8=2
	Характеристики ДОИ
	Частота, кГц	Номинальная мощность, Вт	Нормируемое напряжение, В		Ток калибровки, А		Отношение напряжения к току, Ом
	20 - 26	62	320		0,430		410

	Информация для расчета ВЧ ПРА
	Частота, кГц						>= 20
	Нормальная работа
	Рабочий ток лампы I_D, А				Не менее		0,350
					Не более		0,480
	Ток в любом вводе электрода, А				Не более		0,680
	Работа при затемнении
	Рабочий ток лампы I_D, А				Не менее		0,045
					Не более		0,350
	Наименьшая сумма квадратов токов выводов:				А²	X (А²)		0,350
	Наибольшая сумма квадратов токов выводов:					Y (А)		0,815
	Заменяющий резистор каждого электрода, Ом							<*>
	Резистор, заменяющий лампу, Ом							<*>

	Требования зажигания ламп к электродам предварительного подогрева, для времени зажигания 0,4 с < t_s < 3,0 с
	Наименьшая энергия предварительного подогрева электрода: E_min = Q_min + P_min t_s, Дж				Q_min		Дж	1,7
					P_min		Вт	1,2
	Напряжение на каждом электроде для E (t) < E_min, В				Действующее значение, не более			11
	Заменяющий резистор каждого электрода для проверки минимальных требований к предварительному подогреву электродов, Ом							6,0
	Наибольшая энергия предварительного подогрева электрода: E_max = Q_max + P_max t_s, Дж				Q_max		Дж	3,4
					P_max		Вт	2,4
	Заменяющий резистор каждого электрода для проверки максимальных требований к предварительному подогреву электродов, Ом							8,0
	Напряжение холостого хода на лампе (без ВЗУ), В		Напряжение незажигания		t <= t_s		Действующее значение, не более	500
			Напряжение зажигания		t > t_s (+10 C°)		Действующее значение, не менее	650
					t > t_s (-15 C°)			740
	Диапазон заменяющего резистора каждого электрода для проверки требований к напряжению холостого хода, Ом							6 - 18
-------------------------------- <*> В стадии рассмотрения.
60901-IEC-7862-1
(A4:2007)

ЛАМПА ЛЮМИНЕСЦЕНТНАЯ

ОДНОЦОКОЛЬНАЯ

Лист с параметрами

С. 1

Высокочастотная

Многоканальная-8

МСОЛ: FSM8H-82-L/P-2G8=2

Номинальная мощность, Вт

Схема

Электрод

Цоколь

ВЧ бесстартерная

Предварительного подогрева

2G8-2

Размеры

В миллиметрах

A, не более

B, не более

C, не более

203

Цоколь: см. лист 7004-141 IEC 60061-1.

Характеристики зажигания

Частота, кГц

Ток предварительного подогрева, А

Время предварительного подогрева, с

Напряжение холостого хода (действующее), В

Время зажигания, с

20 - 26

0,580

680

0,1

Электрические параметры

Частота, кГц

Нормируемая мощность, Вт

Напряжение на лампе (действующее), В

Нормируемый ток лампы, А

Нормируемое

Не менее

Не более

20 - 26

82,0

191

171

211

0,430

Испытательное положение: вертикальное, цоколем вверх.

Характеристики электрода

Испытательный ток, А

Сопротивление каждого электрода, Ом

Нормируемое

Не менее

Не более

0,440

9,5

7,0

12,0

60901-IEC-7882-1

(A4:2007)

		ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с параметрами						С. 2
		Высокочастотная		Многоканальная-8
МСОЛ: FSM8H-82-L/P-2G8=2
	Характеристики ДОИ
	Частота, кГц	Номинальная мощность, Вт	Нормируемое напряжение, В		Ток калибровки, А		Отношение напряжения к току, Ом
	20 - 26	82	420		0,430		530

	Информация для расчета ВЧ ПРА
	Частота, кГц						>= 20
	Нормальная работа
	Рабочий ток лампы I_D, А				Не менее		0,350
					Не более		0,480
	Ток в любом вводе электрода, А				Не более		0,680
	Работа при затемнении
	Рабочий ток лампы I_D, А				Не менее		0,045
					Не более		0,350
	Наименьшая сумма квадратов токов выводов:				А²	X (А²)		0,350
	Наибольшая сумма квадратов токов выводов:					Y (А)		0,815
	Заменяющий резистор каждого электрода, Ом							<*>
	Резистор, заменяющий лампу, Ом							<*>

	Требования зажигания ламп к электродам предварительного подогрева, для времени зажигания 0,4 с < t_s < 3,0 с
	Наименьшая энергия предварительного подогрева электрода: E_min = Q_min + P_min t_s, Дж				Q_min		Дж	1,7
					P_min		Вт	1,2
	Напряжение на каждом электроде для E (t) < E_min, В				Действующее значение, не более			11
	Заменяющий резистор каждого электрода для проверки минимальных требований к предварительному подогреву электродов, Ом							6,0
	Наибольшая энергия предварительного подогрева электрода: E_max = Q_max + P_max t_s, Дж				Q_max		Дж	3,4
					P_max		Вт	2,4
	Заменяющий резистор каждого электрода для проверки максимальных требований к предварительному подогреву электродов, Ом							8,0
	Напряжение холостого хода на лампе (без ВЗУ), В		Напряжение незажигания		t <= t_s		Действующее значение, не более	500
			Напряжение зажигания		t > t_s (+10 C°)		Действующее значение, не менее	740
					t > t_s (-15 C°)			820
	Диапазон заменяющего резистора каждого электрода для проверки требований к напряжению холостого хода, Ом							6 - 18

	Информация для расчета светильника
	Наибольший контур лампы: см. лист 60901-IEC-B420 с размером H, мм							203
-------------------------------- <*> В стадии рассмотрения.
60901-IEC-7862-1
(A4:2007)

2.4 Листы с наибольшими контурами ламп

2.4.1 Перечень листов с наибольшими контурами ламп

Номер листа 60901-IEC-	Форма	Цоколь	Мощность, Вт
A010	Двухканальная	G23, GX23	Все
A020	Двухканальная	2G7	Все
A110	Двухканальная	GY10q	27, 28, 36
A120	Двухканальная	GY10q	30
A210	Двухканальная	2G11	Все

A510	Четырехканальная	G24d, G24q	Все
A610	Четырехканальная	GX10q	Все
A710	Четырехканальная	GX32d	Все

B010	Квадратная	GR10q	10
B020	Квадратная	GR8, GR10q	16, 21
B030	Квадратная	GR8, GR10q	28, 38

B110	Прямоугольная	2G10	Все

B410	Многоканальная	GX24d, GX24q	Все
B420	Многоканальная	2G8	Все
(A4:2007)

	ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с наибольшим контуром лампы
	Цоколь: G23, GX23	Двухканальная
Размеры в миллиметрах Номинальная мощность - все Размер H приведен на соответствующем листе с параметрами лампы.
60901-IEC-A010-1

	ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с наибольшим контуром лампы
	Цоколь: 2G7	Двухканальная
Размеры в миллиметрах Номинальная мощность - все Размер H приведен на соответствующем листе с параметрами лампы.
60901-IEC-A020-1

	ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с наибольшим контуром лампы
	Цоколь: GY10q	Двухканальная
Размеры в миллиметрах Номинальная мощность - 27, 28, 36 Вт Размер H приведен на соответствующем листе с параметрами лампы.
60901-IEC-A110-1

	ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с наибольшим контуром лампы
	Цоколь: GY10q	Двухканальная
Размеры в миллиметрах Номинальная мощность - 30 Вт Размер H приведен на соответствующем листе с параметрами лампы.
60901-IEC-A120-1

	ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с наибольшим контуром лампы
	Цоколь: 2G11	Двухканальная
Размеры в миллиметрах Номинальная мощность - все Размер H приведен на соответствующем листе с параметрами лампы.
60901-IEC-A210-1

	ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с наибольшим контуром лампы
	Цоколь: G24d, G24q	Четырехканальная
Размеры в миллиметрах Номинальная мощность - все Размер H приведен на соответствующем листе с параметрами лампы.
60901-IEC-A510-1

	ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с наибольшим контуром лампы
	Цоколь: GX10q	Четырехканальная
Размеры в миллиметрах Номинальная мощность - все Размер H приведен на соответствующем листе с параметрами лампы.
60901-IEC-A610-1

	ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с наибольшим контуром лампы
	Цоколь: GX32d	Четырехканальная
Размеры в миллиметрах Номинальная мощность - все Размер H приведен на соответствующем листе с параметрами лампы.
60901-IEC-A710-1

	ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с наибольшим контуром лампы
	Цоколь: GR10q	Квадратная
Размеры в миллиметрах Номинальная мощность - 10 Вт
60901-IEC-B010-1

	ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с наибольшим контуром лампы
	Цоколь: GR8, GR10q	Квадратная
Размеры в миллиметрах Номинальная мощность - 16, 21 Вт (1) Лампа не должна перекрывать заштрихованные не допускаемые зоны. (2) Базовая плоскость I симметрична плоскости лампы и цоколя. (3) Базовая плоскость II такая же как основная плоскость размеров R, J и C в листах 7004-77-2 и 7004-68-3 IEC 60061-1. (4) Базовая плоскость III такая же как базовая плоскость в листах 7004-77-2 и 7004-68-3 IEC 60061-1.
60901-IEC-B020-2
(A5:2011)

	ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с наибольшим контуром лампы
	Цоколь: GR8, GR10q	Квадратная
Размеры в миллиметрах Номинальная мощность - 28, 38 Вт (1) Лампа не должна перекрывать заштрихованные не допускаемые зоны. (2) Базовая плоскость I симметрична плоскости лампы и цоколя. (3) Базовая плоскость II такая же как основная плоскость размеров R, J и C в листах 7004-77-2 и 7004-68-3 IEC 60061-1. (4) Базовая плоскость III такая же как базовая плоскость в листах 7004-77-2 и 7004-68-3 IEC 60061-1.
60901-IEC-B030-2
(A5:2011)

	ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с наибольшим контуром лампы
	Цоколь: 2G10	Прямоугольная
Размеры в миллиметрах Номинальная мощность - все Размер H приведен на соответствующем листе с параметрами лампы.
60901-IEC-B110-1

	ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с наибольшим контуром лампы
	Цоколь: GX24d, GX24q	Многоканальная
Размеры в миллиметрах Номинальная мощность - все Размер H приведен на соответствующем листе с параметрами лампы.
60901-IEC-B410-1

	ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ОДНОЦОКОЛЬНАЯ Лист с наибольшим контуром лампы
	Цоколь: 2G8	Многоканальная
Размеры в миллиметрах Номинальная мощность - все Размер H приведен на соответствующем листе с параметрами лампы.
60901-IEC-B420-1
(A4:2007)

Приложение A

(обязательное)

МЕТОД ИСПЫТАНИЯ ХАРАКТЕРИСТИК ЗАЖИГАНИЯ

A.1 Общие положения

Испытания проводят на открытом воздухе без сквозняков при температуре окружающей среды от 20 °C до 27 °C и относительной влажности не более 65%. Вблизи ламп не должны находиться металлические детали и провода, кроме ВЗУ.

До испытания на зажигание, лампы должны находиться в нерабочем состоянии при температуре окружающей среды от 20 °C до 27 °C и относительной влажности не более 65% в течение не менее 24 ч.

A.2 Лампы с предварительным подогревом электродов для работы на сетевых частотах переменного тока с внутренним или внешним стартером

A.2.1 Испытательная схема

Лампы испытывают в схемах источника питания частотой 50 или 60 Гц, приведенных на:

- рисунке A.1 - для ламп с внутренним стартером;

- рисунке A.2 - для ламп с внешним стартером.

Рисунок A.1 - Схема испытания на зажигание ламп

с внутренним стартером

Рисунок A.2 - Схема испытания на зажигание ламп

с внешним стартером

A.2.2 ПРА

ПРА должен удовлетворять требованиям IEC 60921 и иметь нормируемые характеристики, приведенные в соответствующем листе. Когда ПРА при нормируемом напряжении соединен с контрольной лампой, эта лампа должна потреблять мощность, не отличающуюся от ее нормируемого значения более чем на 4%. Контрольной является лампа, напряжение на которой не отличается более чем на 2% от ее нормируемого значения при работе с ДОИ.

Ток предварительного подогрева, измеренный при 90% нормируемого напряжения ПРА, должен быть от 1,1 до 1,2 нормируемого тока лампы. Для получения значения тока предварительного подогрева в заданном диапазоне можно применять существующие ПРА или разработанные специально для этого назначения. В некоторых случаях возможно получение тока предварительного подогрева в данном диапазоне путем добавления сопротивления последовательно со стартером.

Примечание - В некоторых случаях ПРА может включать автотрансформатор для увеличения (или уменьшения) напряжения до правильного значения для зажигания и работы лампы. ПРА, включающие повышающие трансформаторы, используют в тех странах, где преобладают питающие системы на 120 или 100 В.

A.2.3 Стартер

Для ламп, работающих с внешним стартером, тип применяемого стартера должен удовлетворять требованиям IEC 60155 и должен быть согласован с изготовителем или ответственным поставщиком лампы.

A.2.4 Испытательное напряжение

Испытательное напряжение, приложенное к схеме, приведено в соответствующем листе.

A.3 Лампы с предварительным подогревом электродов для работы на сетевых частотах переменного тока в бесстартерных схемах

A.3.1 Испытательная схема

Лампы испытывают от источника питания частотой 50 или 60 Гц по схеме, приведенной на рисунке A.3.

Рисунок A.3 - Схема испытания на зажигание ламп

с предварительным подогревом электродов для работы

в бесстартерных схемах

A.3.2 ПРА

ПРА должен удовлетворять требованиям IEC 60921 и иметь нормируемые характеристики, приведенные в соответствующем листе.

Когда ПРА при его нормируемом напряжении соединен с контрольной лампой, эта лампа должна потреблять мощность, которая не должна отличаться от ее нормируемого значения более чем на 4%. Контрольной является лампа, напряжение на которой не отличается более чем на 2% от ее нормируемого значения при работе с ДОИ.

Примечания

1 В некоторых случаях ПРА может включать автотрансформатор для увеличения (или уменьшения) напряжения до правильного значения для зажигания и работы лампы. ПРА, включающие повышающие трансформаторы, которые используют в тех странах, где преобладают питающие системы на 120 или 100 В.

2 Заземление схемы, показанное на рисунке A.3, может стать необходимым при питании ее через изолирующий трансформатор.

A.3.3 ВЗУ

ВЗУ должно быть заземлено. Размеры должны быть не менее размеров, приведенных для наибольших контуров ламп. Расстояние между поверхностью лампы и ВЗУ должно быть таким, которое указано в соответствующем листе.

Необходимость во внешнем ВЗУ определяет изготовитель или ответственный поставщик. Когда для ламп не требуется отдельное ВЗУ, металлическую пластинку необходимо удалить.

A.3.4 Испытательное напряжение

Напряжение тока подогрева, приложенное к электродам, и напряжение холостого хода на лампе для испытания на зажигание должны быть равны значениям, которые приведены в соответствующем листе.

Примечание - Напряжения, заданные для испытания на зажигание, выбраны прежде всего для воспроизводимости результатов испытания и нет необходимости применять их при расчете ПРА.

Напряжения сети и цепи подогрева должны подаваться одновременно.

Напряжение должно прикладываться к цепям подогрева электрода так, чтобы оно не увеличивало напряжение сети. Две цепи должны быть соединены с одной фазой.

Два трансформатора для подогрева электродов могут быть заменены одним с изолированными вторичными обмотками. Номинальные параметры трансформатора (трансформаторов) должны быть такими, чтобы напряжение не изменялось более чем на 2% при присоединении наибольшей нагрузки электрода.

Если лампа не зажигается при заданном напряжении холостого хода, то это напряжение должно быть постепенно увеличено не более чем до 110% испытательного значения. Если лампа после этого все же не зажигается, то она должна быть забракована. Если лампа зажигается, то она должна поработать в течение 30 мин при нормируемом напряжении, затем снова проводят испытания после выдержки ее в нерабочем состоянии в течение 24 ч.

A.4 Лампы для работы на ВЧ

Лампы испытывают с источником питания переменного тока частотой от 20 до 26 кГц в схемах, приведенных на:

- рисунке A.4 - для ламп с предварительным подогревом электродов;

- рисунке A.5 - для ламп без предварительного подогрева электродов.

Рисунок A.4 - Схема испытания на зажигание ламп

с предварительным подогревом электродов для работы на ВЧ

Рисунок A.5 - Схема испытания на зажигание ламп

без предварительного подогрева электродов для работы на ВЧ

Неиндуктивный балластный резистор должен быть отрегулирован так, чтобы ток ВЧ лампы был равен значению, приведенному в соответствующем листе.

Напряжение холостого хода, приложенное к схеме, должно удовлетворять указанному в соответствующем листе.

ВЗУ не используют, если иное не указано в соответствующем листе изготовителем или ответственным поставщиком.

Для ламп с предварительным подогревом электродов источники питания подогрева электродов должны быть отрегулированы так, чтобы ток предварительного подогрева был таким, который указан в соответствующем листе. В течение времени предварительного подогрева, заданного в соответствующем листе, выключатель S₁ должен быть отключен, а выключатель S₂ включен. После этого выключатель S₂ отключают и одновременно включают выключатель S₁.

Приложение B

(обязательное)

МЕТОД ИСПЫТАНИЯ ЭЛЕКТРИЧЕСКИХ, СВЕТОВЫХ ПАРАМЕТРОВ

И ХАРАКТЕРИСТИК ЭЛЕКТРОДОВ

B.1 Электрические и световые параметры

B.1.1 Общие положения

Световые параметры измеряют в соответствии с соответствующими рекомендациями Международной комиссии по освещению (МКО).

До измерения лампы отжигают в нормальном режиме в течение 100 ч. Лампы испытывают при отсутствии сквозняков и температуре окружающей среды (25 +/- 1) °C, если иное не указано в соответствующем листе.

Лампы испытывают в положении, указанном в соответствующем листе. Для ламп с внешними средствами зажигания соединения контактов лампы с зажимами ПРА не должны меняться в течение всего времени проведения испытаний.

Измерения проводят после достаточного периода стабилизации лампы. Приблизительное время стабилизации - 15 мин после времени выдержки, объявленного изготовителем или ответственным поставщиком.

Примечание - При перевозке и нормальном обращении с лампами внутри разрядной трубки могут появиться небольшие капельки избыточной ртути. Стабилизация достигается тогда, когда вся ртуть сконцентрируется в наиболее холодном месте трубки. Опыт показывает, что первоначально этот процесс выдержки лампы может продолжаться до 24 ч. Лампа готова для измерения по истечении времени выдержки. Для выдержки и предварительного прогревания лампа может работать на удаленном расстоянии от места испытания. До перемещения амальгамной лампы в место испытания она должна охлаждаться в течение 1 мин в положении горения для отверждения амальгамы. При перемещении в место испытания лампа должна выдерживаться в том же положении, не подвергаться вибрации или удару и не касаться теплых стеклянных частей (создавая паразитическую холодную точку), в месте испытания требуется период стабилизации от 15 до 120 мин (см. таблицу B.1). Во избежание охлаждения теплых стеклянных частей при перемещении лампы в место испытания необходимо использовать изолированные перчатки или аналогичные меры предосторожности. Прерывание работы источника питания должно быть как можно меньше. При отклонении от значений, приведенных в таблице B.1, должна соблюдаться спецификация изготовителя. Таблица B.1 Время стабилизации и время отключения
Выдержка (может быть частью отжига), ч	20
Время отключения (перемещение в место испытания), мин	<= 5	> 5
Время стабилизации неамальгамных ламп, мин	15	60
Время стабилизации амальгамных ламп, мин	60	120
(A5:2011)

Примечание - Пунктирные линии обозначают факультативные пункты.

Рисунок B.1 - Типичная маршрутная карта испытания световых параметров

Измерение светового потока и рабочего напряжения лампы должно проводиться не менее одного раза в минуту. В течение последних 5 мин стабилизации разница максимальных и минимальных показаний светового потока и рабочего напряжения лампы должна быть менее 1% среднего показания. Если это невозможно, то заявляют реальное колебание. (A5:2011)

B.1.2 Испытательная схема

Лампы испытывают в схемах, показанных на:

- рисунке B.2 - для ламп с внутренними средствами зажигания;

- рисунке B.3 - для ламп с внешними средствами зажигания;

- рисунке B.4 - для ламп, работающих на ВЧ.

Рисунок B.2 - Схема измерения электрических

и световых параметров ламп с внутренним стартером

Рисунок B.3 - Схема измерения электрических

и световых параметров ламп с внешним стартером

Рисунок B.4 - Схема измерения электрических

и световых параметров ламп для работы на ВЧ

В испытательной схеме для ламп, работающих на ВЧ, приведенной на рисунке B.4, соединения должны быть по возможности короче и прямее, чтобы избежать паразитной емкости. Паразитная емкость, параллельная лампе, должна быть менее 1 пФ.

B.1.3 ПРА

Для этих испытаний применяют ДОИ по IEC 60921 для сетевых частот переменного тока или по IEC 60929 для ВЧ. Электрические параметры ДОИ должны быть такими, как указаны в соответствующих листах.

B.1.4 Питающее напряжение

Питающее напряжение должно быть равно нормируемому напряжению ДОИ. В периоды стабилизации питающее напряжение должно быть стабильным в пределах +/- 0,5%, этот допуск уменьшается до +/- 0,2% в течение измерения.

Для сетевых источников переменного тока частота должна быть равна нормируемой частоте ДОИ с допуском 0,5%. Для ВЧ источников питания частота должна быть от 20 до 26 кГц.

Форма волны питающего напряжения должна быть синусоидальной. Полная гармоническая составляющая не должна превышать 3% (для ВЧ источников питания это значение в стадии рассмотрения). Полную гармоническую составляющую рассчитывают как среднюю квадратичную сумму отдельных гармонических составляющих, принимая основную за 100%.

Примечание - Под этим понимают, что источник питания должен иметь достаточную мощность, а питающая цепь - достаточно низкое полное сопротивление по сравнению с полным сопротивлением ПРА. Следует следить, чтобы это соблюдалось при всех возможных условиях.

B.1.5 Электрические приборы

Приборы должны показывать действующие значения, не искажать форму волны и быть пригодны для работы на соответствующей частоте.

Цепь измерения напряжения приборов должна иметь полное сопротивление не менее 100 кОм и отключаться тогда, когда она не используется. Схема измерения тока приборов должна иметь наиболее возможное низкое сопротивление и при необходимости закорачиваться, когда не используется.

При измерении мощности лампы не учитывают падение напряжения на ваттметре (соединение схемы осуществляют на ламповой стороне схемы измерения тока).

При измерении светового потока вольтметр и цепь напряжения ваттметра должны быть отключены.

B.2 Характеристики электродов ламп с предварительным подогревом электродов, работающих в бесстартерных схемах

B.2.1 Испытательная схема

Сопротивление электрода измеряют путем использования источника питания постоянного тока или источника питания переменного тока частотой 50 или 60 Гц.

B.2.2 Лампы для работы на сетевых частотах переменного тока

Значение напряжения на электроде устанавливают согласно приведенному на соответствующем листе с параметрами, и измеряют ток. Из этих значений, после вычета падения напряжения на вольтметре, определяют сопротивление электрода.

B.2.3 Лампы для работы на ВЧ

Ток, идущий через электрод, регулируют до значения, приведенного в соответствующем листе, и измеряют питающее напряжение. Из этих значений, после вычета разницы потенциала на амперметре, определяют сопротивление электрода.

Для определения сопротивления выводов берут для измерения 5 типов ламп. Осторожно разбивают концы трубок. Из короткой части вынимают спираль, удерживая ее зажимами. Пропускают через выводы ток 100 мА. Измеряют напряжение в точке, обычно используемой для измерения, и подсчитывают сопротивление вывода. Результирующее значение среднего сопротивления вывода может быть использовано для любых дальнейших измерений ламп с той же конструкцией монтажа. (A6:2014)

Приложение C

(обязательное)

МЕТОД ОПРЕДЕЛЕНИЯ СОХРАНЕНИЯ СВЕТОВОГО ПОТОКА

И ИСПЫТАНИЕ ПРОДОЛЖИТЕЛЬНОСТИ ГОРЕНИЯ

C.1 Общие положения

Световой поток в заданное время продолжительности горения лампы измеряют в соответствии с приложением B. При испытании на продолжительность горения лампы должны работать в следующих условиях. Лампы должны работать в испытательном положении, указанном в соответствующем листе при температуре окружающей среды от 15 °C до 50 °C, следует избегать чрезмерных сквозняков, лампы не должны подвергаться вибрации и удару.

Для ламп с внешними средствами зажигания соединения контактов ламп с зажимами ПРА не должны изменяться в течение всего времени испытания.

Лампы работают в схеме, указанной изготовителем.

Лампы должны выключаться на 15 мин через каждые 2 ч 45 мин работы.

Примечания

1 В Северной Америке используют цикл 3 ч включено, 20 мин выключено.

2 Если цикл отличается от требуемого трехчасового цикла, то используют двенадцатичасовой цикл (11 ч включено, 1 ч выключено). (A5:2011)

C.2 Лампы для работы на сетевых частотах переменного тока

Используемые ПРА должны удовлетворять требованиям IEC 60921.

Когда ПРА при его нормируемом напряжении соединен с контрольной лампой, эта лампа должна потреблять мощность, не отличающуюся от ее нормируемого значения более чем на 4%. Контрольной является лампа, напряжение на которой не отличается более чем на 2% от его нормируемого значения при работе с ДОИ.

Примечание - Тип ПРА для этих испытаний не устанавливается, однако он может влиять на результаты испытаний. Рекомендуется объявлять тип используемого ПРА. В сомнительных случаях рекомендуется использовать индуктивный ПРА, имеющий наименьшее количество параметров, способных повлиять на результаты.

Для ламп, работающих с внутренним или внешним стартером, ток предварительного подогрева при нормируемом питающем напряжении не должен отличаться более чем на 10% нормируемого значения, приведенного в соответствующем листе.

Для ламп, работающих с внешним стартером, тип используемого стартера должен удовлетворять требованиям IEC 60155 и в любом случае должен быть согласован с изготовителем или ответственным поставщиком.

При испытании на продолжительность горения питающие значения напряжения и частоты не должны отличаться более чем на 2% от нормируемых значений напряжения и частоты используемого ПРА.

C.3 Лампы для работы на ВЧ

Используемые ПРА должны удовлетворять требованиям IEC 60929.

Приложение D

(справочное)

ИНФОРМАЦИЯ ДЛЯ РАСЧЕТА ПРА И СТАРТЕРА

D.1 Общие положения

Для обеспечения безопасной работы лампы при расчете ПРА и стартеров должна учитываться информация, приведенная в соответствующем листе и настоящем приложении.

D.2 Лампы, работающие с внутренними средствами зажигания

Лампы с внутренним стартером не должны работать в ВЧ схемах.

D.3 Условия предварительного подогрева ламп, работающих на ВЧ

Для ламп с предварительным подогревом электродов и внешними средствами зажигания, работающих на ВЧ, требования для предварительного подогрева приведены в соответствующем листе. Комментарии требований приведены в IEC 60929, приложение D, и IEC 60927, приложение B.

D.4 Частота, используемая для ламп, работающих на ВЧ

Для ламп, работающих на ВЧ, задают диапазон частоты для ДОИ и испытания ламп (зажигание, электрические и световые параметры). Этот диапазон частоты выбран для облегчения воспроизведения результатов испытаний и не препятствует расчету ВЧ ПРА, когда по практическим причинам может потребоваться более высокая частота.

D.5 Допустимое DC-смещение при предварительном подогреве Межпиковое значение напряжения холостого хода должно быть <= 2,8 максимального среднеквадратичного значения напряжения холостого хода для t <= t_s. Узкие пики напряжения в течение первого полупериода сетевого напряжения после включения на предварительный подогрев не учитывают при испытании устройства управления по настоящему пункту. DC-смещение напряжения холостого хода не должно превышать среднеквадратичного напряжения холостого хода для t <= t_s, как указано в соответствующем листе. Если среднеквадратичное напряжение холостого хода для t <= t_s указано менее 200 В, то DC-смещение напряжения холостого хода должно быть менее или равно 200 В. D.6 Максимальная асимметричная мощность УУ должно иметь достаточную защиту для предотвращения перегрева лампы в конце продолжительности горения. Применяют значения максимальной мощности электрода по таблице D.1. Таблица D.1 Максимальная асимметричная мощность
Номер листа 60901-IEC-	Номинальная мощность, Вт	Форма	Цоколь	Максимальная асимметричная мощность, Вт
0005	5	Двухканальная	G23	5
0007	7		G23	5
0009	9		G23	5
0011	11		G23	5
0013	13		GX23	5
0510	10	Четырехканальная	G24d-1	5
0513	13		G24d-1	5
0518	18		G24d-2	5
0526	26		G24d-3	5
0715	15		GX32d-1	5
0720	20		GX32d-2	5
0727	27		GX32d-3	5
(A5:2011), (A6:2014)

Продолжение таблицы D.1

Номер листа 60901-IEC-	Номинальная мощность, Вт	Форма	Цоколь	Максимальная асимметричная мощность, Вт
1413	13	Многоканальная	GX24d-1	5
1418	18		GX24d-2	5
1426	26		GX24d-3	5
2005	5	Двухканальная	2G7	5
2007	7		2G7	5
2009	9		2G7	5
2011	11		2G7	5
2127	27		GY10q-4	10
2128	28		GY10q-5	10
2130	30		GY10q-4	10
2136	36		GY10q-6	10
2218	18		2G11	7,5
2224	24		2G11	7,5
2236	36		2G11	7,5
2510	10	Четырехканальная	G24q-1	5
2513	13		G24q-1	5
2518	18		G24q-2	5
2526	26		G24q-3	5
2613	13		GX10q-2	7,5
2618	18		GX10q-3	7,5
2627	27		GX10q-4	7,5
3010	10	Квадратная	GR10q	5
3016	16		GR10q	5
3021	21		GR10q	5
3028	28		GR10q	7,5
3038	38		GR10q	7,5
3118	18		GR10q	7,5
3124	24	Прямоугольная	2G10	7,5
3136	36	Прямоугольная	2G10	7,5
3222	22	Кольцевая	G10q	10
3232	32		G10q	10
3240	40		G10q	10
(A6:2014)

Продолжение таблицы D.1

Номер листа 60901-IEC-	Номинальная мощность, Вт	Форма	Цоколь	Максимальная асимметричная мощность, Вт
3413	13	Многоканальная	GX24q-1	5
3418	18		GX24q-2	5
3426	26		GX24q-3	5
4224	24/27	Двухканальная	2G11	7,5
4236	36/39	Двухканальная	2G11	7,5
5010	10	Квадратная	GR10q	5
5016	16		GR10q	5
5021	21		GR10q	5
5028	28		GR10q	7,5
5038	38		GR10q	7,5
5222	22	Кольцевая	G10q	10
5232	32		G10q	10
5240	40		G10q	10
6014	14	Многоканальная	GR14q-1	5
6017	17	Многоканальная	GR14q-1	5
6240	40	Двухканальная	2G11	7,5
6255	55		2G11	7,5
6280	80		2G11	7,5
6722	42	Кольцевая	2GX13	7,5
6740	40		2GX13	7,5
6755	55		2GX13	7,5
6760	60		2GX13	7,5
6820	20		GZ10q	7,5
6827	27		GZ10q	7,5
6834	34		GZ10q	7,5
6841	41		GZ10q	7,5
6941	41		GU10q	10
6968	68		GU10q	10
6997	97		GU10q	10
7432	32	Многоканальная	GX24q-3	5
7442	42	Многоканальная	GX24q-4	5
7456	57	Многоканальная-6	GX24q-5	5
7457	57	Многоканальная-8	GX24q-5	5
7469	70	Многоканальная-6	GX24q-6	5
(A6:2014)

Окончание таблицы D.1

Номер листа 60901-IEC-	Номинальная мощность, Вт	Форма	Цоколь	Максимальная асимметричная мощность, Вт
7470	70	Многоканальная-8	GX24q-6	5
7660	60	Многоканальная-6	2G8-1	7,5
7685	85		2G8-1	7,5
7719	120		2G8-1	7,5
7720	120	Многоканальная-8	2G8-1	7,5
7862	62		2G8-2	7,5
7882	82		2G8-2	7,5
(A6:2014)

Приложение E

(справочное)

ИНФОРМАЦИЯ ДЛЯ РАСЧЕТА СВЕТИЛЬНИКА

E.1 Общие положения

Для обеспечения безопасной работы лампы информацию, приведенную в соответствующем листе и настоящем приложении, учитывают при расчете светильников.

E.2 Наибольшие контуры ламп

В светильнике должно быть предусмотрено свободное пространство, основанное на наибольших контурах лампы.

Рисунки наибольших контуров приведены в 2.4.

E.3 Конденсаторы для последовательного включения в емкостных схемах

Начальный 10%-ный допуск, типичный для шунтирующих конденсаторов, непригоден для последовательного включения. При совпадении предельных допусков на конденсатор и ПРА их суммирование может привести к ухудшению характеристик лампы.

Чтобы удовлетворить требованиям, приведенным в соответствующих листах, допуск на конденсатор должен быть небольшим или конденсатор и индуктивная реактивная составляющая ПРА должны подбираться так, чтобы неблагоприятные допуски не совпадали.

E.4 Лампы, работающие с внутренними средствами зажигания

E.4.1 Лампы с внутренним стартером не должны работать в ВЧ схемах.

E.4.2 При нормальных рабочих условиях испытания по IEC 60598-1 (12.4.1), температура на цоколе лампы, измеренная в основании штырька, не должна превышать наибольшего значения, приведенного в соответствующем листе.

Примечание - Ограничение температуры необходимо из-за наличия в цоколе стартера тлеющего разряда и конденсатора для подавления радиопомех.

E.5 ВЗУ

Работа ламп на сетевых частотах переменного тока в бесстартерных схемах требует наличия заземленного проводящего ВЗУ, которым может быть часть светильника. Расстояние между поверхностью лампы и ВЗУ не должно превышать наибольшего значения, приведенного в соответствующем листе.

E.6 Опора для конца лампы

Для некоторых ламп требуется дополнительное опорное устройство для конца лампы из-за ее длины. Оно должно быть рассчитано так, чтобы исключить влияние на заданные характеристики лампы.

Учитывая незначительный зазор между каналами лампы, приведенными в соответствующем листе, часть устройства, расположенная между каналами, не должна оказывать никакого усилия на лампу. Устройство располагают на таком расстоянии от базовой плоскости цоколя, которое указано в соответствующем листе.

Приложение ДА

(справочное)

СВЕДЕНИЯ О СООТВЕТСТВИИ ССЫЛОЧНЫХ МЕЖДУНАРОДНЫХ СТАНДАРТОВ

МЕЖГОСУДАРСТВЕННЫМ СТАНДАРТАМ

Таблица ДА

Обозначение международного стандарта	Степень соответствия	Обозначение и наименование соответствующего межгосударственного стандарта
IEC 60061-1:1969	IDT	ГОСТ IEC 60061-1-2014 "Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи"
IEC 60081:1984	NEQ	ГОСТ 6825-91 (МЭК 81-84) "Лампы люминесцентные трубчатые для общего освещения" <1>
IEC 60155:1993	IDT	ГОСТ IEC 60155-2012 "Стартеры тлеющего разряда для люминесцентных ламп"
IEC 60598-1:1996	IDT	ГОСТ 60598-1-2002 "Светильники. Часть 1. Требования и испытания" <2>
IEC 60921:2004	-	<*> <3>
IEC 60927:1996	-	<*> <4>
IEC 60929:1990	-	<*> <5>
IEC 61199:1999	IDT	ГОСТ IEC 61199-2011 "Лампы люминесцентные одноцокольные. Требования безопасности"
IEC 60410:1973	-	<*> <6>
IEC/TS 61231:1999	-	<*>
<*> Соответствующий межгосударственный стандарт отсутствует. До его утверждения рекомендуется использовать перевод на русский язык данного международного стандарта. Примечание - В настоящей таблице использованы следующие условные обозначения степени соответствия стандартов: - IDT - идентичные стандарты; - NEQ - неэквивалентный стандарт.

--------------------------------

<1> В Российской Федерации действует ГОСТ Р МЭК 60081-99 "Лампы люминесцентные двухцокольные. Эксплуатационные требования", IDT.

<2> В Российской Федерации действует ГОСТ Р МЭК 60598-1-2011 "Светильники. Часть 1. Общие требования и методы испытаний", IDT.

<3> В Российской Федерации действует ГОСТ Р МЭК 60921-2011 "Устройства управления лампами. Аппараты пускорегулирующие для люминесцентных ламп. Требования к рабочим характеристикам", IDT.

<4> В Российской Федерации действует ГОСТ Р МЭК 927-98 "Устройства вспомогательные для ламп. Зажигающие устройства (кроме стартеров тлеющего разряда). Требования к рабочим характеристикам", IDT.

<5> В Российской Федерации действует ГОСТ Р МЭК 929-98 "Устройства для ламп. Аппараты пускорегулирующие электронные, питаемые от источников переменного тока, для трубчатых люминесцентных ламп. Требования к рабочим характеристикам", IDT.

<6> В Российской Федерации действует ГОСТ Р ИСО 2859-1-2007 "Статистические методы. Процедуры выборочного контроля по альтернативному признаку. Часть 1. Планы выборочного контроля последовательных партий на основе приемлемого уровня качества", IDT.
