Настоящий стандарт устанавливает ряд размеров транспортной жесткой прямоугольной упаковки, основанных на размерах в плане (модуле) 600 x 400 мм, 600 x 500 мм и 550 x 366 мм, в соответствии с ISO 3676 [1], в котором приведены размеры в плане четырех поддонов (1219 x 1016 мм, 1200 x 1000 мм, 1200 x 800 мм, 1100 x 1100 мм).

В настоящем стандарте использованы следующие ссылочные стандарты. Для датированных ссылок применяют только указанные издания ссылочных стандартов. Для недатированных ссылок применяют последнее издание ссылочного стандарта (включая все изменения).

ISO 21067, Packaging - Vocabulary (Упаковка. Словарь)

ISO 6780:2003, Flat pallets for intercontinental materials handling - Principal dimensions and tolerances (Поддоны плоские для межконтинентальной перевозки материалов. Основные размеры и допуски)

В настоящем стандарте применены термины по ISO 21067, а также следующие термины с соответствующими определениями:

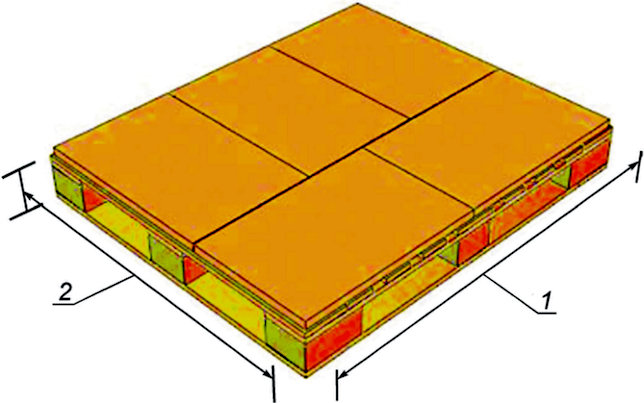

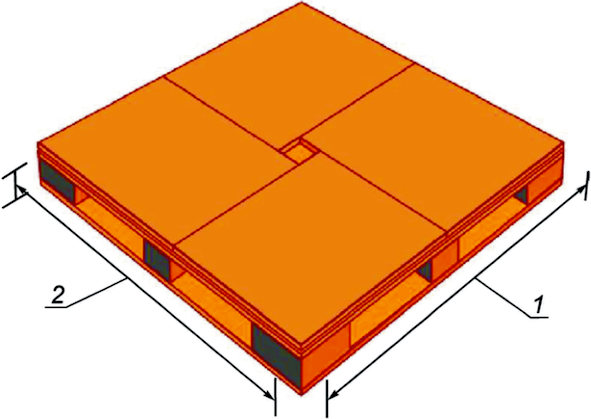

3.1 размеры в плане (plan dimensions): Размеры прямоугольника, ограниченного на горизонтальной поверхности, на которой располагается транспортная упаковка, четырьмя вертикальными плоскостями, пересекающимися под прямым углом.

Примечание 1 - См. рисунок 1.

3.2 деформация груза (load bugle): Изменение размеров и формы груза, вызванное заполнением, путем статического и динамического сжатия, повреждением и небрежным штабелированием, на которое также могут влиять упаковочные материалы, характеристики содержимого, метод заполнения/набивки, срок хранения, параметры влажности и температуры, условия транспортирования и др.

Наружные размеры транспортной упаковки (длину и ширину) получают умножением или делением размера модуля в плане на целое число.

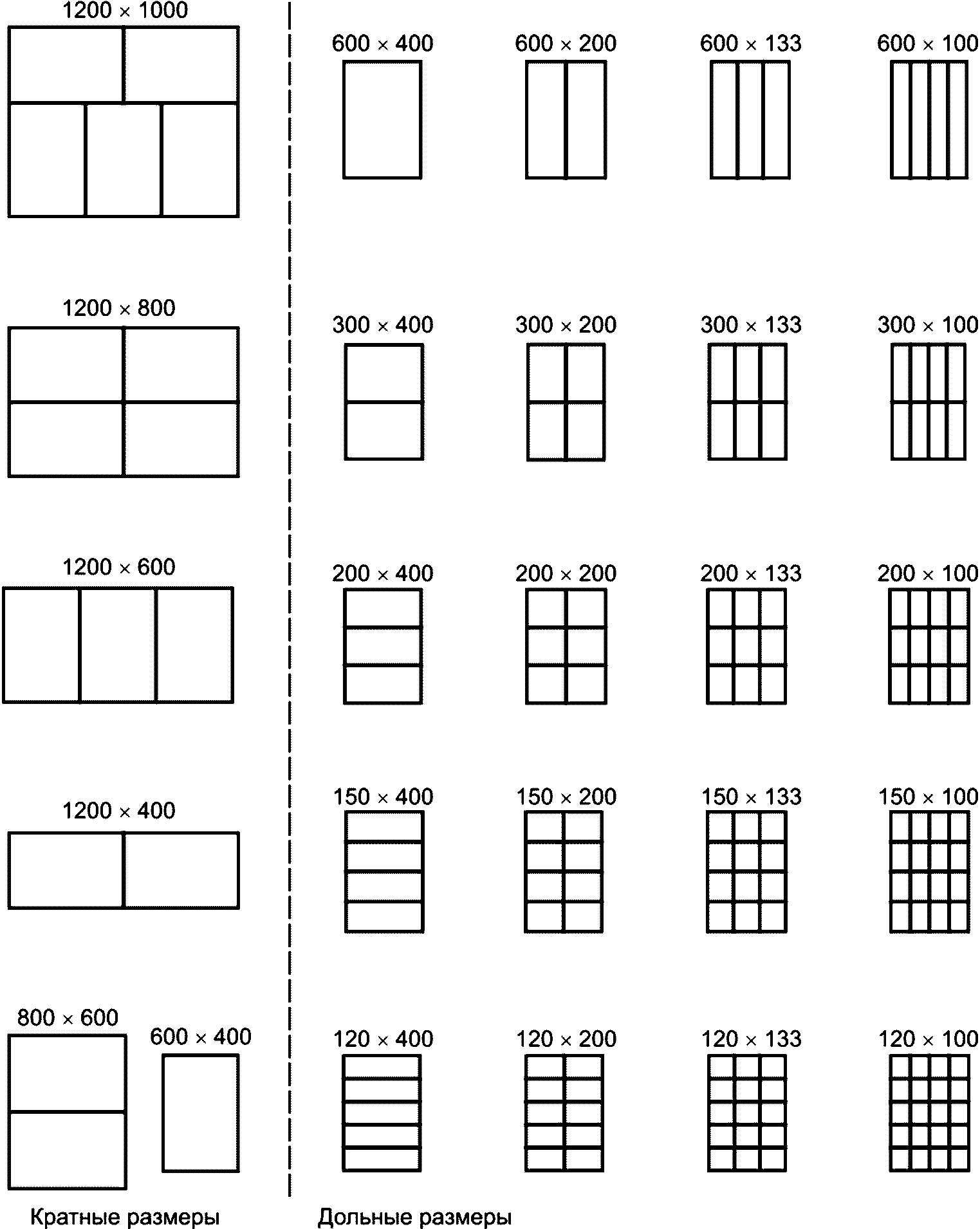

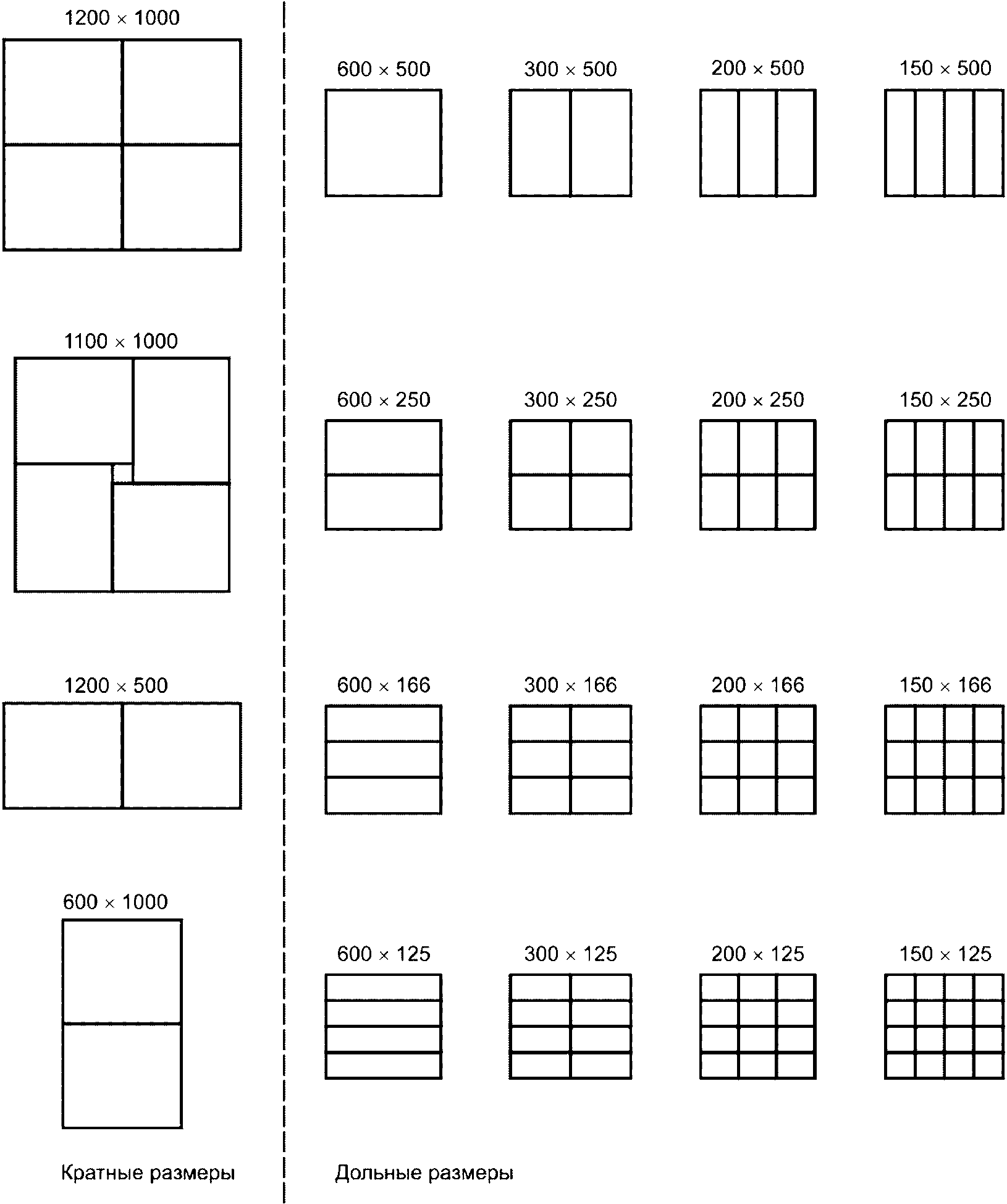

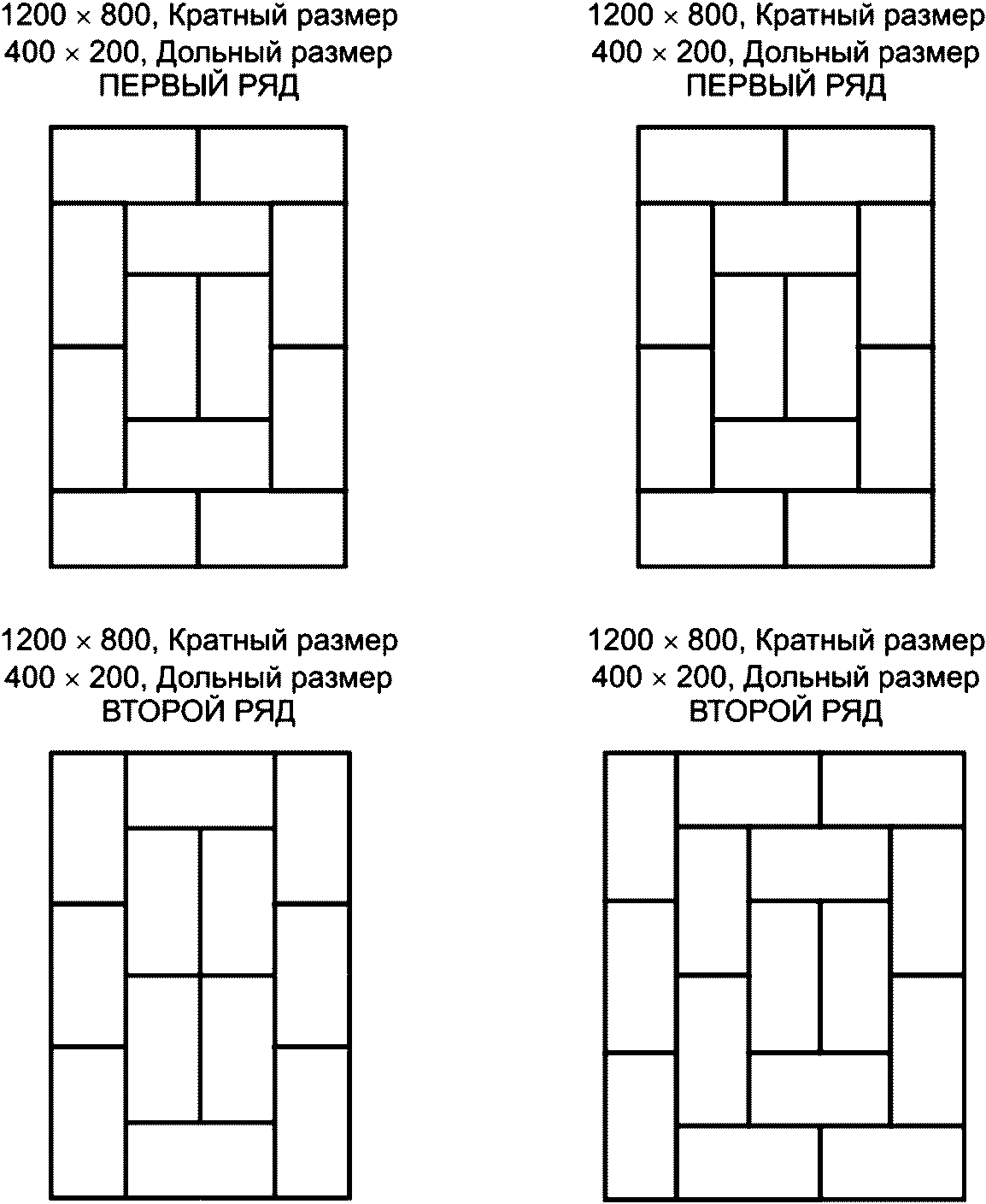

Примеры размеров в плане, вычисленных в соответствии с разделом 4, приведены в таблице 1 и на рисунках 2 - 4. Размеры поддонов соответствуют 4.1.1 и 4.1.2 ISO 6780:2003.

Примечание 1 - Поддоны размерами 1219 x 1016 мм согласовывают с аналогичными конфигурациями поддонов.

Примечание 2 - Размеры в миллиметрах.

Примечание - Размеры в миллиметрах.

Примечание 1 - Поддоны размерами 1219 x 1016 мм согласовывают с аналогичными конфигурациями поддонов.

Примечание 2 - Размеры в миллиметрах.

Высоту транспортной упаковки выбирают по согласованию с потребителем упаковки.

Размеры в плане и все размеры, принятые на их основе, являются максимальными размерами для наполненной транспортной упаковки.

Примечание - Размеры в миллиметрах.
