ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ТАРА ТРАНСПОРТНАЯ ЖЕСТКАЯ ПРЯМОУГОЛЬНОГО СЕЧЕНИЯ
РАЗМЕРЫ
Transport rigid rectangular packages. Dimensions
ГОСТ Р ИСО 3394-99
ОКС 55.020
ОКСТУ 0079
Дата введения
1 января 2001 года
1. Разработан Научно-исследовательским и экспериментально-конструкторским институтом тары и упаковки (НИЭКИТУ).
Внесен Межгосударственным техническим комитетом по стандартизации МТК 223 "Упаковка".
2. Принят и введен в действие Постановлением Госстандарта России от 22 декабря 1999 г. N 630-ст.
3. Настоящий стандарт представляет собой аутентичный текст международного стандарта ИСО 3394-84 "Тара транспортная жесткая прямоугольного сечения. Размеры".
4. Введен впервые.
Настоящий стандарт устанавливает два ряда размеров транспортной жесткой тары прямоугольного сечения, основанных на размерах (модуле) 600 x 400 мм.
В настоящем стандарте применяют следующий термин с соответствующим определением:

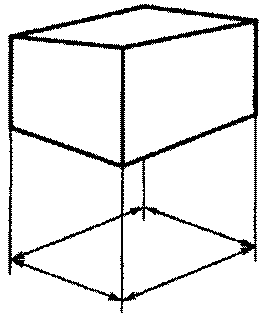

размеры в плане: размеры прямоугольника, ограниченного на горизонтальной поверхности, на которой располагается транспортная тара, четырьмя вертикальными плоскостями, пересекающимися под прямым углом (рисунок 1).
Рисунок 1
Наружные размеры транспортной тары (длину и ширину) получают умножением или делением размера модуля в плане на целое число.

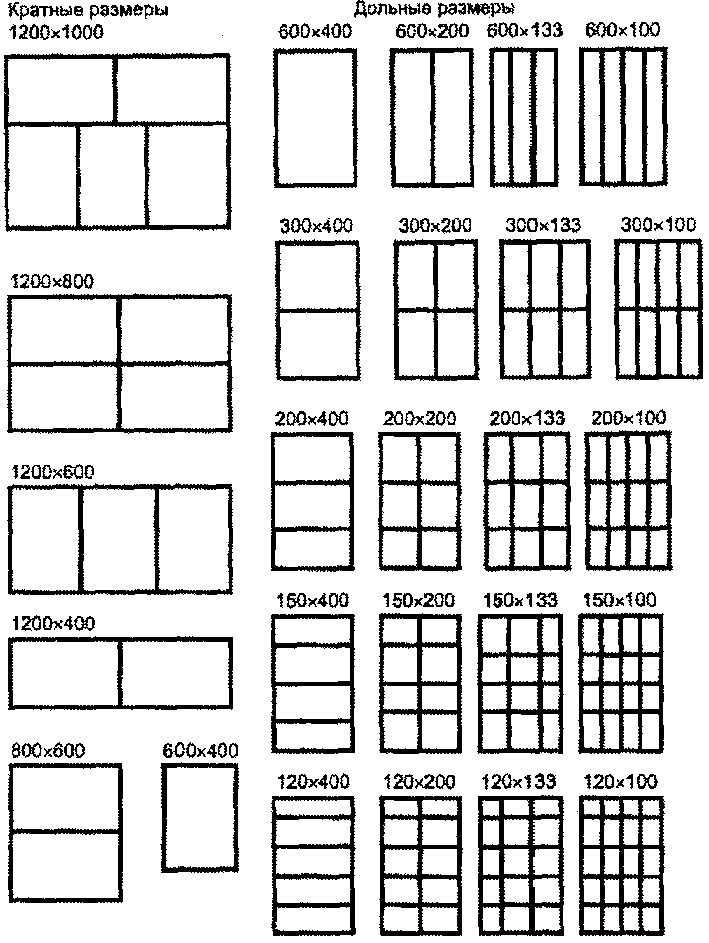

Примеры размеров в плане, вычисленных в соответствии с разделом 3, приведены в таблице 1 и Приложении А.
Таблица 1
Размеры транспортной тары
(в миллиметрах)
┌────────────────────────────────────────────────────────────────┐
│ Модуль 600 x 400 │
├───────────────────────────────┬────────────────────────────────┤
│ Кратный размер │ Дольный размер │
├───────────────────────────────┼────────────────────────────────┤
│ 1200 x 1000 │ 600 x 400 │
│ 1200 x 800 │ 300 x 400 │
│ 1200 x 600 │ 200 x 400 │
│ 1200 x 400 │ 150 x 400 │
│ 800 x 600 │ 120 x 400 │
│ │ 600 x 200 │
│ │ 300 x 200 │
│ │ 200 x 200 │
│ │ 150 x 200 │
│ │ 120 x 200 │
│ │ 600 x 133 │
│ │ 300 x 133 │
│ │ 200 x 133 │
│ │ 150 x 133 │
│ │ 120 x 133 │
│ │ 600 x 100 │
│ │ 300 x 100 │
│ │ 200 x 100 │
│ │ 150 x 100 │
│ │ 120 x 100 │
├───────────────────────────────┴────────────────────────────────┤
│ Примечание. Кратные и дольные размеры являются примерами,│
│вычисленными по модулю размером 600 x 400 мм. │
└────────────────────────────────────────────────────────────────┘
Высоту транспортной тары выбирают по согласованию с потребителем тары.
Размеры в плане и все размеры, принятые на их основе, являются максимальными размерами для наполненной транспортной тары.

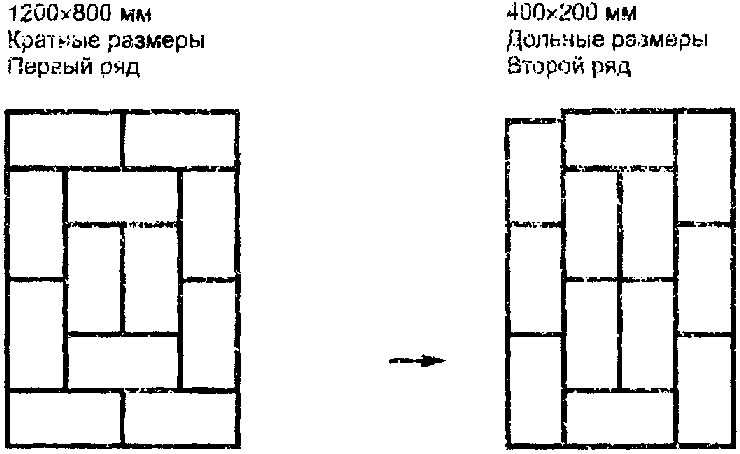

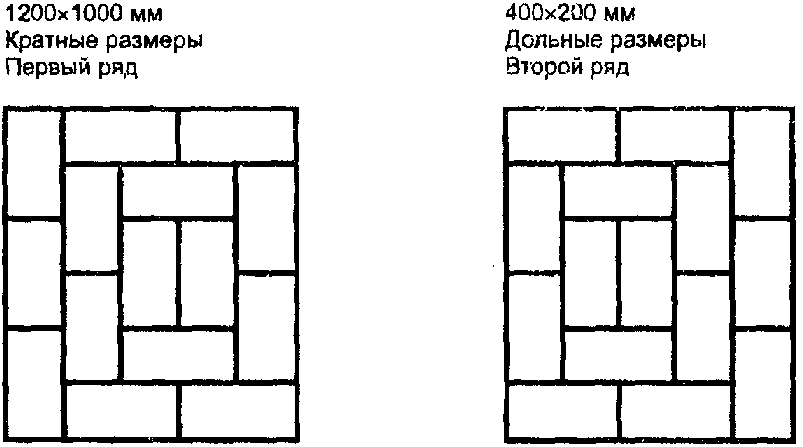

(справочное)
Размеры в миллиметрах
