Цели, основные принципы и общие правила проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"

1 ПОДГОТОВЛЕН Обществом с ограниченной ответственностью "Научно-исследовательский институт источников света имени А.Н. Лодыгина" (ООО "НИИИС имени А.Н. Лодыгина") на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 5

2 ВНЕСЕН Межгосударственным техническим комитетом по стандартизации МТК 332 "Светотехнические изделия, освещение искусственное"

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 30 октября 2019 г. N 123-П)

За принятие проголосовали:

4 Приказом Федерального агентства по техническому регулированию и метрологии от 30 октября 2019 г. N 1163-ст межгосударственный стандарт ГОСТ IEC 61228-2019 введен в действие в качестве национального стандарта Российской Федерации с 1 мая 2020 г.

5 Настоящий стандарт идентичен международному стандарту IEC 61228:2008 "Лампы люминесцентные ультрафиолетовые для загара. Метод измерения и определения характеристик" ("Fluorescent ultraviolet lamps used for tanning - Measurement and specification method", IDT).

Международный стандарт разработан подкомитетом 34А "Лампы" технического комитета по стандартизации IEC/TC 34 "Лампы и связанное с ними оборудование" Международной электротехнической комиссии (IEC).

Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ 1.5 (подраздел 3.6).

При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА

6 ВВЕДЕН ВПЕРВЫЕ

7 Некоторые элементы настоящего стандарта могут быть объектом патентного права. IEC не несет ответственности за установление подлинности каких-либо или всех таких патентных прав

Настоящий стандарт устанавливает метод измерения, оценивания и требования к ультрафиолетовым люминесцентным лампам, используемым в установках для загара.

Настоящий стандарт содержит особые требования к маркировке таких ламп.

Рекомендации стандарта относятся только к испытаниям типа ламп.

В настоящем стандарте использованы нормативные ссылки на следующие международные документы. Для датированных ссылок применяют только указанное издание ссылочного стандарта, для недатированных - последнее издание (включая все изменения):

IEC 60050-845:1987, International Electrotechnical Vocabulary (IEV) - Chapter 845: Lighting (Международный электротехнический словарь (МЭС). Глава 845. Освещение)

IEC 60081, Double-capped fluorescent lamp - Performance specification (Лампы люминесцентные двухцокольные. Эксплуатационные требования)

IEC 60901, Single-capped fluorescent lamps - Performance requirements (Лампы люминесцентные одноцокольные. Эксплуатационные требования)

IEC 60335-2-27, Household and similar electrical appliances - Safety - Part 2-27: Particular requirements for appliances for skin exposure to ultraviolet and infrared radiation (Безопасность бытовых и аналогичных электрических приборов. Часть 2-27. Частные требования к приборам ультрафиолетового и инфракрасного излучений для ухода за кожей)

CIE 63:1984, The spectroradiometric measurement of light sources (Спектрорадиометрические измерения источников света)

IEC 62471, Photobiological safety of lamps and lamp system (Светобиологическая безопасность ламп и ламповых систем)

В настоящем стандарте применены следующие термины с соответствующими определениями:

3.1 ультрафиолетовая лампа (ultraviolet lamp): Лампа, являющаяся источником ультрафиолетового излучения.

(см. IEV 845-07-52)

3.2 люминесцентная лампа (fluorescent lamp): Ртутная лампа низкого давления, в которой свет излучает один или несколько слоев люминофора, возбуждаемых ультрафиолетовым излучением разряда.

(см. IEV 845-07-26)

3.3 испытание типа (type test): Испытание или серия испытаний, проводимые на выборке для испытаний типа с целью проверки соответствия конструкции данного изделия требованиям стандарта.

3.4 спектрорадиометр (spectroradiometer): Прибор для измерения энергетических величин в узких интервалах длин волн данного спектрального диапазона.

(см. IEV 845-05-07)

3.5 ширина полосы при данной длине волны (bandwidth at a given wavelength): Ширина половины амплитуды функции пропускания монохроматора (нм).

3.6 спектральный (spectral): Качественное прилагательное, которое в случае употребления с одной из величин электромагнитного излучения X означает:

- X - функция длины волны , обозначаемая ;

- спектральная плотность величины X, обозначаемая .

Величина , будучи также функцией от , может быть записана как без изменения смысла, лишь только с целью подчеркивания этого факта.

(см. IEV 845-01-16)

3.7 энергетическая освещенность, облученность (irradiance): Отношение потока излучения dФ_e, падающего на элемент поверхности, содержащий рассматриваемую точку, к площади dA этого элемента (Вт/м²).

(см. IEV 845-01-37)

3.8 спектр действия (action spectrum): Спектральная эффективность монохроматических излучений, вызывающих явление актиничности в этой системе.

(см. IEV 845-06-14, измененный)

3.9 эффективный (effective): Прилагательное, которое применимо к величине облученности и указывающее, что величина относится к взвешенной в соответствии с заданным спектром действия.

3.10 номинальное значение (nominal value): Значение характеристики, используемое для обозначения или идентификации лампы.

3.11 паспортное значение (rated value): Значение характеристики лампы при заданных рабочих условиях.

Примечание - Значения и/или условия приведены в настоящем стандарте или установлены изготовителем или ответственным поставщиком.

До начала измерения лампы следует отжигать в течение (5,00 +/- 0,25) ч при нормальных рабочих условиях.

При отжиге и измерении лампы должны работать в горизонтальном положении. Отжиг предпочтителен в горизонтальном положении лампы, но допускается и в вертикальном положении.

Измерения проводят на открытом воздухе при отсутствии сквозняков при температуре окружающей среды (25 +/- 1) °C.

Примечание - Если применимо, то лампы допускается также измерять при условиях, отличных от указанных условий температуры окружающей среды для получения оптимальной УФ-облученности в соответствии с приложением A.

Испытательное напряжение, приложенное к цепи, должно соответствовать указанному в техническом описании лампы.

Лампы должны работать с эталонным балластом. Если эталонный балласт не определен, то соответствующий испытательный пускорегулирующий аппарат (ПРА) должен быть указан изготовителем лампы или ответственным поставщиком. ПРА должен работать при частоте 50 - 60 Гц.

Спектрорадиометрические измерения следует проводить в соответствии с рекомендациями Международной Комиссии по освещению, указанными в CIE 63.

Дополнительная информация об измерениях в УФ-диапазоне спектра приведена в приложении B IEC 62471.

Требования к электрическим измерениям приведены в приложениях B IEC 60081 и IEC 60901.

Для получения спектральной облученности лампы измерения проводят в соответствующей спектрорадиометрической системе.

Входная оптика системы должна иметь косинусную реакцию для точного измерения облученности.

Ширина полосы спектрорадиометра должна быть не более 2,5 нм.

Расстояние между приемником и осью лампы должно быть не менее 10 см.

Примечания

1 Для установления окончательных характеристик лампы измеренные значения облученности корректируют в целях получения значений облученности на расстоянии 25 см от оси лампы.

2 Если происходит быстрое изменение спектральной облученности в пределах небольшой области полосы пропускания и для большей точности измерений рекомендуется ширина полосы 1 нм.

3 Ширина полосы должна не менее чем в 2,5 раза превышать интервал измерения (например, при ширине полосы 2,5 нм необходим интервал измерения 1 нм).

Спектральную облученность необходимо измерять в диапазоне от 250 до 400 нм с интервалом в 1 нм. При испытаниях фиксируют мощность лампы, ток и напряжение.

Полную эффективную УФ-облученность E_эфф, Вт/м², определяют из спектральной облученности по формуле

где - спектральная облученность, Вт/(м²·нм);

- относительный коэффициент в соответствии с приемлемым спектром действия;

- интервал длины волны, нм.

Интервал длины волны должен быть равен ширине полосы.

Спектры действия, вызывающие эритему и немеланомный рак кожи (НРК), приведены в приложении B.

Для полной эффективной УФ-облученности, определяемой в соответствии со спектром действия, вызывающим эритему, суммирование выполняют на следующем диапазоне длин волн:

Для полной эффективной УФ-облученности, определяемой в соответствии со спектром действия, вызывающим НРК, суммирование выполняют на двух диапазонах длин волн:

Примечание - Предельное значение 320 нм выбрано в соответствии с IEC 60335-2-27, т.к. значение 315 нм не используют для областей УФ-A и УФ-B в соответствии с рекомендациями Международной Комиссии по освещению.

Для получения окончательных значений полной эффективной УФ-облученности могут быть применены следующие поправочные коэффициенты:

a) коэффициент, полученный при измерении оптимальной УФ-облученности при температуре 25 °C [приложение A, перечисление b)] - для ламп с оптимальной УФ-облученностью при температуре окружающей среды, отличной от 25 °C;

b) коэффициент, полученный при измерении УФ-облученности на расстоянии стандарт 25 см - для ламп, измеренных на расстоянии, отличном от 25 см. Геометрический коэффициент для каждого типа лампы может быть определен экспериментально или расчетом.

В документации изготовителя должна быть приведена следующая информация для каждого типа лампы:

a) размеры лампы;

b) угол отражения (рефлекторных ламп) - угол, образованный лучами, проходящими через точку оси лампы и края отражающего покрытия;

c) тип ПРА, для которого рассчитана лампа;

d) расчетные значения электрических характеристик лампы:

- мощность;

- ток;

- напряжение на лампе;

e) три значения полной эффективной УФ-облученности на расстоянии 25 см от оси лампы, рассчитанные с учетом взвешенных коэффициентов для спектров действия, приведенных в приложении B, вызывающих:

- эритему - в диапазоне длин волн ;

- НРК - в диапазоне длин волн ;

- НРК - в диапазоне длин волн ;

f) код эквивалентности (см. раздел 8).

Значения по перечислениям d) и e) должны быть заданы при условиях оптимальной УФ-облученности. Значения по перечислению e) измеряют в мВт/м² и округляют до целых значений.

На лампе должна быть нанесена четкая и прочная маркировка:

a) обозначение типа лампы, содержащее в себе:

- товарный знак (это может быть торговая марка, марка изготовителя или ответственного поставщика);

- номинальную мощность, Вт;

- дальнейшую идентификацию конкретного типа лампы (в основном, в форме коммерческого обозначения);

b) код эквивалентности в виде: "Мощность - код типа отражателя - УФ-код", содержащий в себе следующую информацию:

- в коде эквивалентности указывают номинальную мощность лампы;

- в коде эквивалентности используют следующий тип отражателя:

O - для ламп не рефлекторных;

B - для ламп с широкоугольным отражателем ;

N - для ламп с узкоугольным отражателем ;

R - для ламп с профессиональным отражателем ;

- в коде эквивалентности используют следующий УФ-код: УФ_код = X/Y;

X - полная эритемная эффективная УФ-облученность в диапазоне 250 - 400 нм;

Y - отношение эффективной УФ-облученности, вызывающей НРК, при длине не более 320 нм, к эффективной УФ-облученности, вызывающей НРК, при длине волны более 320 нм.

X задают в мВт/м² с округлением до целого числа, Y округляют до десятых долей. Эффективные значения задают на расстоянии 25 см и при условии оптимальной УФ-облученности.

Многие люминесцентные УФ-лампы для загара имеют очень высокую нагрузку на стенки. В случае работы при температуре окружающей среды 25 °C давление пара будет слишком высоким, а УФ-излучение - ниже его оптимального значения. Для достижения оптимального значения во многих приборах применяют принудительное охлаждение. Электрические характеристики и эффективную УФ-облученность задают при этих условиях для оптимальной УФ-облученности.

Для достижения значений при оптимальной УФ-облученности допускается применять два метода:

a) для контроля давления пара измерение проводят при более низкой температуре окружающей среды или при местном охлаждении. Применяемые условия зависят от типа лампы и должны быть указаны в документации изготовителя;

b) измерения проводят при стандартных условиях окружающей среды и к результатам измерения применяют поправочный коэффициент. Он может быть определен для каждого типа лампы в области УФ-излучения, создаваемого люминофором с момента включения лампы до достижения его стабильного состояния. В этом интервале времени должны быть измерены наибольшее и стабилизированное значения. Применяемый поправочный коэффициент получают из отношения наибольшего значения к стабилизированному. Во время наибольшей УФ-облученности записывают значения мощности, тока и напряжения на лампе.

В спорных случаях второй метод принимают за эталонный измерительный.

Применяемые УФ-спектры действия - это спектры действия, вызывающие эритему и НРК, приведенные в IEC 60335-2-27.

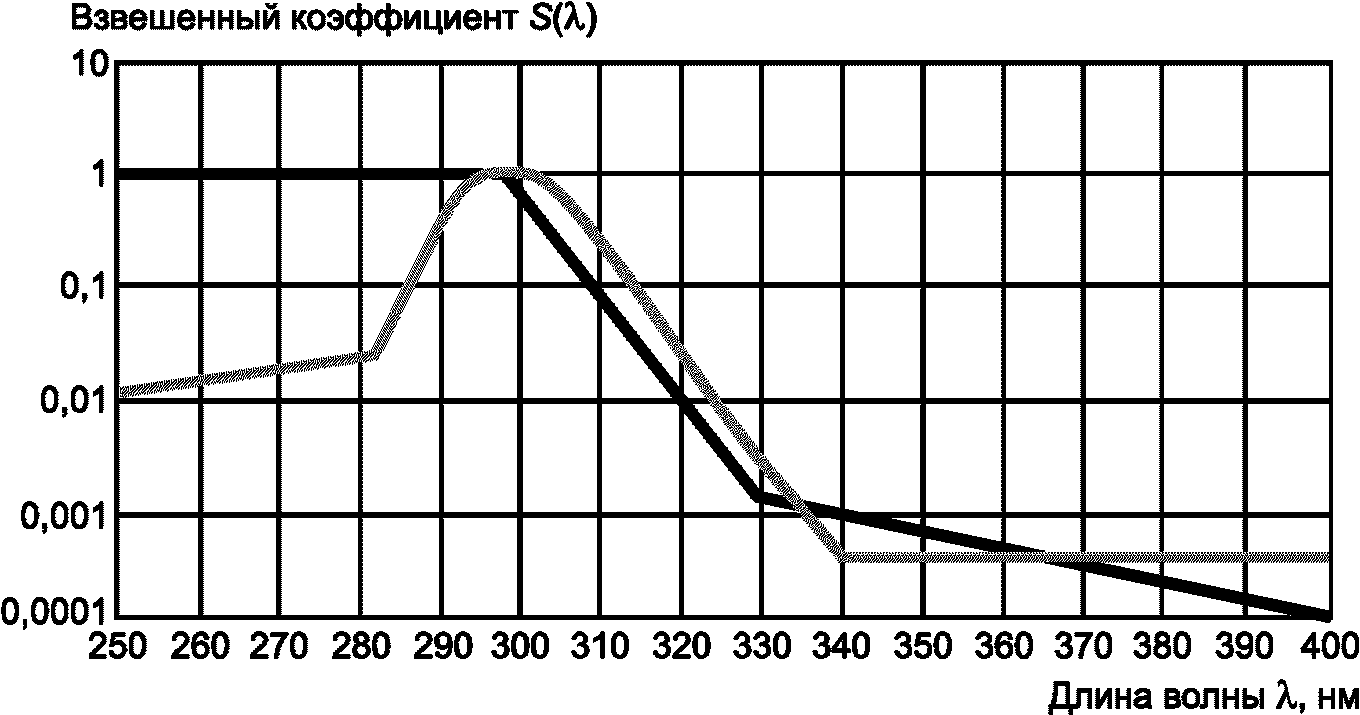

Спектры действия показаны на рисунке B.1, а взвешенные коэффициенты даны в таблице B.1.

Примечание - Спектр действия, вызывающий эритему, определяют из следующих параметров:

--------------------------------

<1> В Российской Федерации действует ГОСТ Р МЭК 60081-99 "Лампы люминесцентные двухцокольные. Эксплуатационные требования".

<2> В Российской Федерации действует ГОСТ Р МЭК 62471-2013 "Лампы и ламповые системы. Светобиологическая безопасность".
