Цели, основные принципы и общие правила проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"

1 ПОДГОТОВЛЕН Акционерным обществом "Диэлектрические кабельные системы" (АО "ДКС") на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 5

2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 31 мая 2023 г. N 162-П)

За принятие проголосовали:

4 Приказом Федерального агентства по техническому регулированию и метрологии от 20 июля 2023 г. N 571-ст межгосударственный стандарт ГОСТ IEC 60127-3-2023 введен в действие в качестве национального стандарта Российской Федерации с 1 июня 2024 г. с правом досрочного применения

5 Настоящий стандарт идентичен международному стандарту IEC 60127-3:2020 "Предохранители плавкие миниатюрные. Часть 3. Субминиатюрные плавкие вставки" ("Miniature fuses - Part 3: Sub-miniature fuse links", IDT).

Международный стандарт IEC 60127-3 разработан подкомитетом 32C "Миниатюрные плавкие предохранители" Технического комитета 32 "Предохранители" Международной электротехнической комиссии (IEC).

При применении настоящего стандарта рекомендуется вместо ссылочных международных стандартов использовать соответствующие им межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА

6 ВЗАМЕН ГОСТ IEC 60127-3-2013

Настоящий стандарт входит в комплекс стандартов, подготовленных на основе применения серии стандартов Международной электротехнической комиссии (МЭК), объединенных общим обозначением IEC 60127 и наименованием "Предохранители миниатюрные плавкие", который состоит из следующих частей:

- IEC 60127-1, Miniature fuses - Part 1: Definitions for miniature fuses and general requirements for miniature fuse-links (Предохранители плавкие миниатюрные. Часть 1. Определения для миниатюрных плавких предохранителей и общие требования к миниатюрным плавким вставкам);

- IEC 60127-2, Miniature fuses - Part 2: Cartridge fuse-links (Предохранители миниатюрные плавкие. Часть 2. Трубчатые плавкие вставки);

- IEC 60127-3, Miniature fuses - Part 3: Sub-miniature fuse-links (Предохранители миниатюрные плавкие. Часть 3. Субминиатюрные плавкие вставки);

- IEC 60127-4, Miniature fuses - Part 4: Universal modular fuse-links (UMF) - Through-hole and surface mount types [Предохранители плавкие миниатюрные. Часть 4. Универсальные модульные плавкие вставки (UMF). Универсальные модульные плавкие вставки для объемного и поверхностного монтажа];

- IEC 60127-5, Miniature fuses - Part 5: Guidelines for quality assessment of miniature fuse-links (Предохранители плавкие миниатюрные. Часть 5. Руководящие указания по оценке качества миниатюрных плавких вставок);

- IEC 60127-6, Miniature fuses - Part 6: Fuse-holders for miniature fuse-links (Предохранители миниатюрные. Часть 6. Держатели предохранителей для миниатюрных плавких вставок);

- IEC 60127-7, Miniature fuses - Part 7: Miniature fuse-links for special applications (Предохранители миниатюрные. Часть 7. Миниатюрные плавкие вставки для специальных применений);

- IEC 60127-8 (номер зарезервирован для дальнейших разработок) <1>;

--------------------------------

<1> В настоящее время действует стандарт IEC 60127-8:2018 Miniature fuses - Part 8: Fuse resistors with particular overcurrent protection (Предохранители миниатюрные плавкие. Часть 8. Резисторы-предохранители со специфической максимальной токовой защитой).

- IEC 60127-9 (номер зарезервирован для дальнейших разработок);

- IEC 60127-10, Miniature fuses - Part 10: User guide for miniature fuses (Предохранители миниатюрные. Часть 10. Руководство по эксплуатации миниатюрных плавких предохранителей).

Настоящий стандарт определяет дополнительные требования, распространяется на испытательное оборудование и технические требования.

В настоящем стандарте использована Международная система единиц (система СИ).

Настоящий стандарт распространяется на субминиатюрные плавкие вставки, используемые в печатных платах для защиты электрических бытовых приборов, электронной аппаратуры и ее компонентов, как правило, предназначенных для применения внутри помещений.

Настоящий стандарт не распространяется на субминиатюрные плавкие вставки, предназначенные для эксплуатации в специальных условиях, например, в коррозионной или взрывоопасной среде.

Настоящий стандарт устанавливает требования к специальным и дополнительным методам испытаний субминиатюрных плавких вставок, дополняющие требования, предусмотренные в IEC 60127-1.

В настоящем стандарте использованы нормативные ссылки на следующие стандарты [для датированных ссылок применяют только указанное издание ссылочного стандарта, для недатированных - последнее издание (включая все изменения)]:

IEC 60068-2-21, Environmental testing - Part 2-21: Tests - Test U: Robustness of terminations and integral mounting devices (Испытания на воздействие внешних факторов. Часть 2-21. Испытания. Испытание U. Прочность выводов и неразъемных крепежных устройств)

IEC 60127-1:2006, Miniature fuses - Part 1: Definitions for miniature fuses and general requirements for miniature fuse-links (Предохранители плавкие миниатюрные. Часть 1. Определения для миниатюрных плавких предохранителей и общие требования к миниатюрным плавким вставкам)

IEC 60695-11-5, Fire hazard testing - Part 11-5: Test flames - Needle-flame test method - Apparatus, confirmatory test arrangement and guidance (Испытания на пожароопасность. Часть 11-5. Испытательное пламя. Метод испытания игольчатым пламенем. Аппаратура, руководство и порядок испытания на подтверждение соответствия)

IEC 61249-2-7, Materials for printed boards and other interconnecting structures - Part 2-7: Reinforced base materials clad and unclad - Epoxide woven E-glass laminated sheet of defined flammability (vertical burning test), copper-clad (Материалы для печатных плат и других структур межсоединений. Часть 2-7. Армированные материалы основания с плакировкой и без плакировки. Эпоксидный слоистый пластик со стеклотканью E, с определенной воспламеняемостью (вертикальное испытание на горение), плакированный медью)

ISO 3, Preferred numbers - Series of preferred numbers (Предпочтительные числа. Ряды предпочтительных чисел)

В настоящем стандарте применены термины по IEC 60127-1:2006.

Применяют IEC 60127-1:2006 (раздел 4).

Применяют IEC 60127-1:2006 (раздел 5).

Применяют IEC 60127-1:2006 (раздел 6), за исключением:

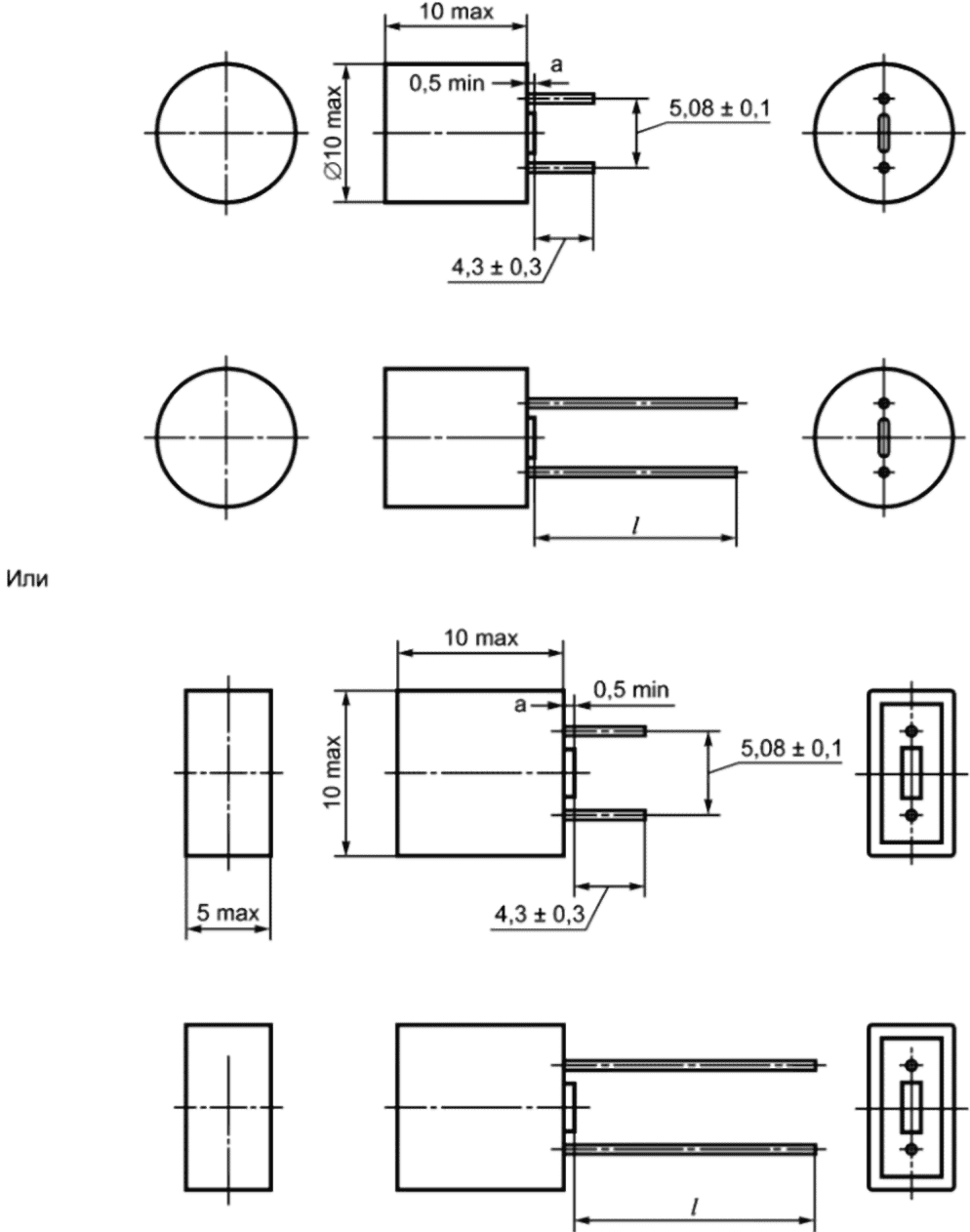

6.4 В соответствии с техническими требованиями на изделия конкретных типов 3 и 4 требуется обеспечить, чтобы при монтаже субминиатюрных плавких вставок такие маркировочные данные, как номинальный ток, номинальное напряжение и время-токовая характеристика, были расположены на верхней поверхности и были видны.

6.5 В случае, если нанесение маркировки нецелесообразно по причине габаритов оборудования, соответствующие сведения следует привести на наименьшей упаковке и в технической документации изготовителя.

Применяют IEC 60127-1:2006 (раздел 7), за исключением:

7.2.1 При испытаниях типа при номинальных значениях тока, соответствующих техническим требованиям 1 и 2, требуется 66 субминиатюрных плавких вставок, в том числе 12 запасных. Перечень испытаний приведен в таблице 1.

При испытаниях типа при номинальных значениях тока, соответствующих техническим требованиям 3 и 4, требуется 51 субминиатюрная плавкая вставка, в том числе 12 запасных. Перечень испытаний приведен в таблице 2.

При испытаниях серии при максимальном номинальном токе, если плавкие вставки соответствуют техническим требованиям 1 и 2, испытаниям подвергают 56 плавких вставок, в том числе 22 запасных. Перечень испытаний приведен в таблице 3. Если плавкие вставки соответствуют техническим требованиям 3 и 4, испытаниям подвергают 51 субминиатюрную плавкую вставку, в том числе 22 запасных. Перечень испытаний приведен в таблице 4.

При испытаниях серии при минимальном номинальном токе испытаниям подвергают 38 плавких вставок, в том числе 16 запасных. Перечень испытаний приведен в таблице 5.

Дополнительно к испытаниям, приведенным в IEC 60127-1:2006 (пункт 7.2.1), субминиатюрные плавкие вставки должны быть отобраны, испытаны или проверены в соответствии с требованиями перечисления e):

e) выводы субминиатюрных плавких вставок (подраздел 8.3).

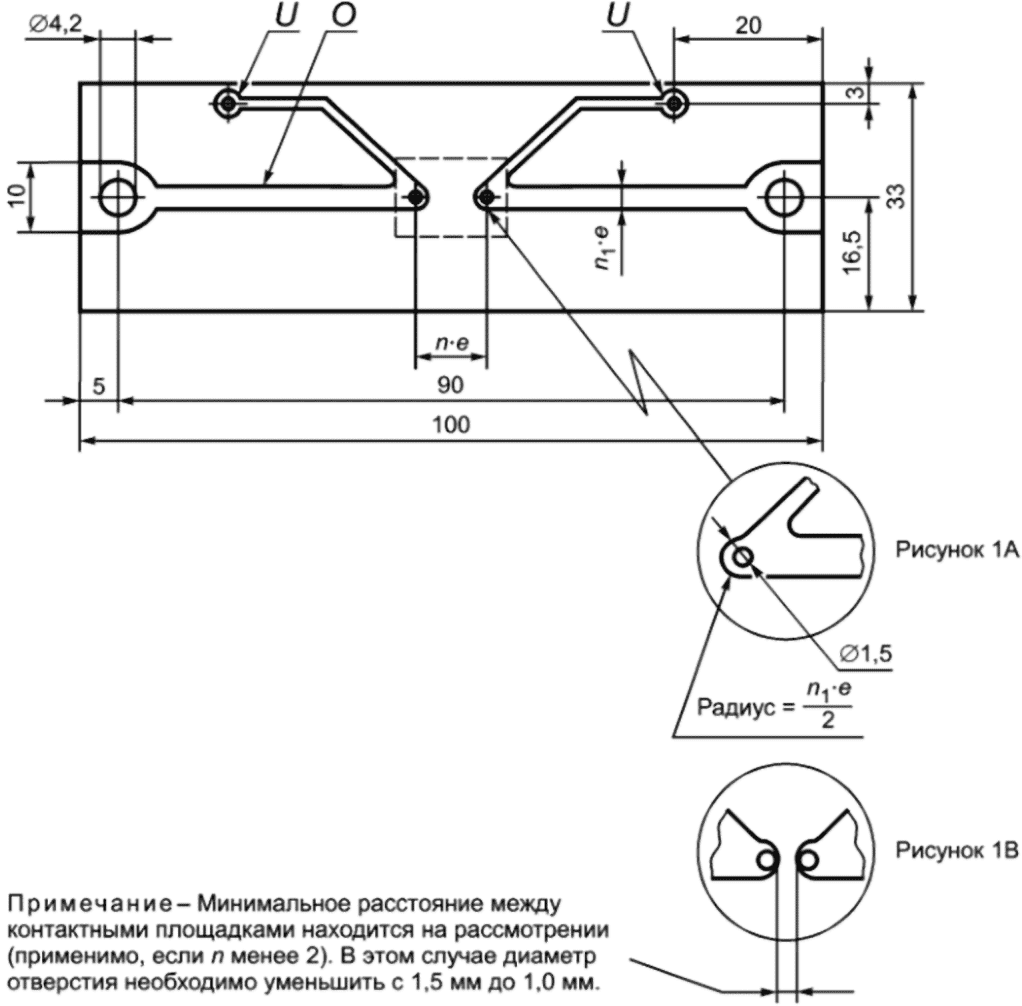

Плавкие вставки следует устанавливать на испытательную плату (см. рисунок 1) методом пайки.

Испытательную плату необходимо устанавливать на испытательное основание (см. рисунок 2). Испытательную плату следует изготавливать из стеклотекстолита, фольгированного медью в соответствии с IEC 61249-2-7.

Номинальная толщина листа стеклотекстолита, включая медную фольгу, составляет 1,6 мм.

Номинальная толщина медного покрытия составляет 0,035 мм (0,070 мм при значениях номинального тока выше 5 А).

Металлические части испытательного основания следует изготавливать из латуни с содержанием меди от 58% до 70%. Контактные части должны быть покрыты серебром.

Если две или более субминиатюрные плавкие вставки испытывают последовательно, основания плавких предохранителей необходимо располагать таким образом, чтобы расстояние между двумя любыми испытуемыми плавкими вставками было не менее 50 мм. В качестве проводников, соединяющих основания плавких предохранителей друг с другом, а также с амперметром и источником питания, используют изолированный медный провод. Длина каждого проводника должна составлять 250 мм, а диаметр провода - приблизительно 1 мм.

Применяют IEC 60127-1:2006 (раздел 8), за исключением:

Субминиатюрная плавкая вставка должна соответствовать требованиям теплостойкости, приведенным в IEC 60127-1:2006 (подраздел 9.7), и стойкости к возникновению пожара, приведенной в IEC 60695-11-5 (испытание "игольчатым" пламенем).

Продолжительность испытания пламенем - 10 с.

Проведение испытаний не требуется для стекла или керамики.

Соответствие данному требованию проверяют осмотром.

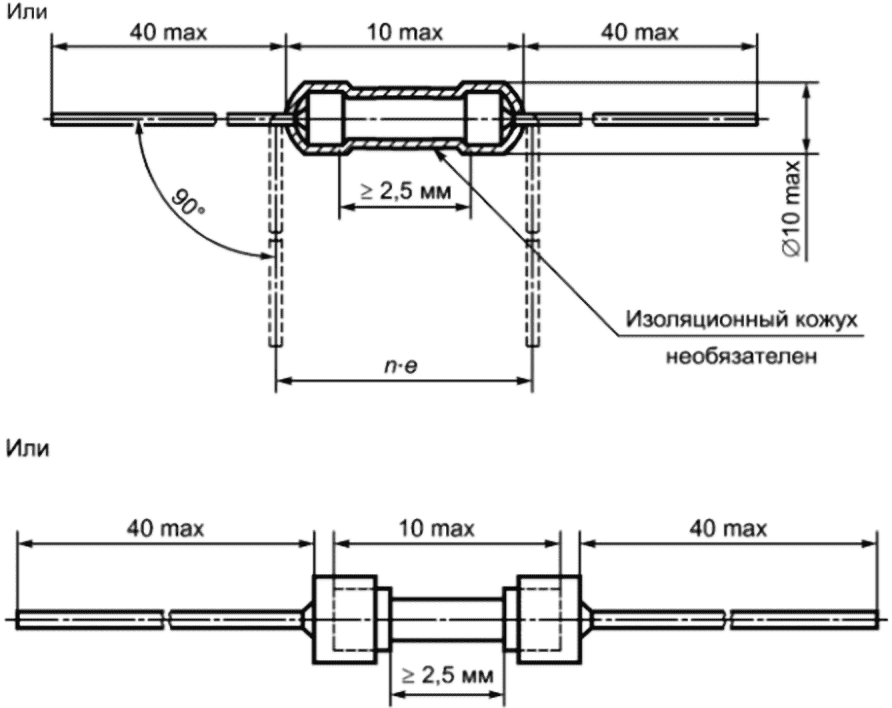

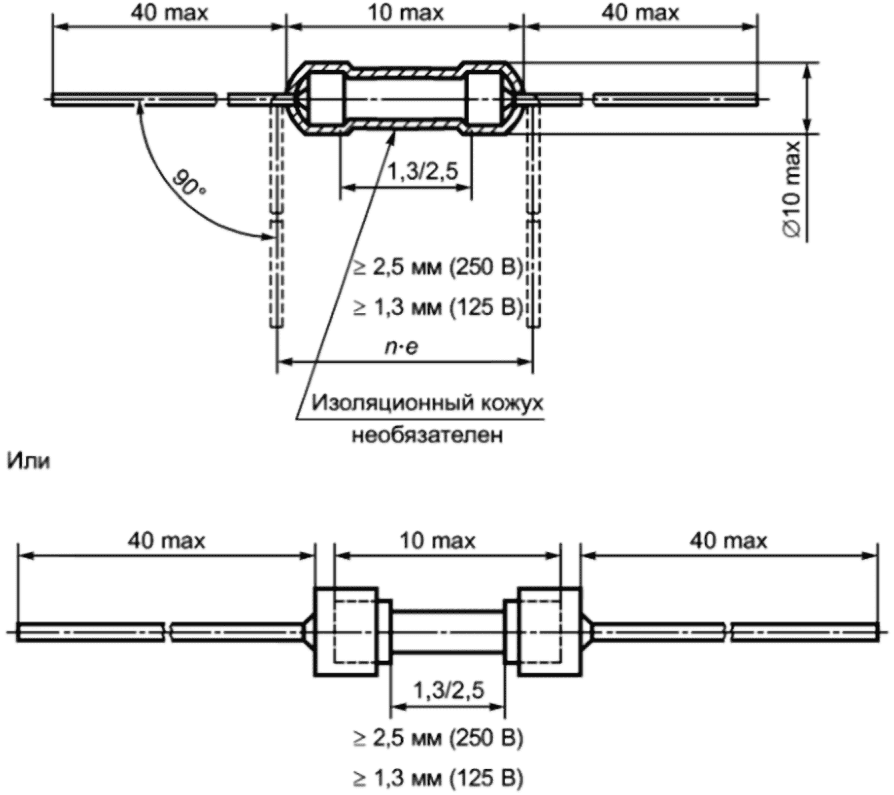

В основе настоящего стандарта лежит допущение, что корпусы плавких вставок изготавливают из стекла, керамики или аналогичного негорючего материала. Для других материалов, указанных в технических требованиях 2, 3 или 4, в которых приведен необязательный изоляционный кожух, или покрытие на основе эпоксидных смол, или другой материал, проведение дополнительных испытаний находится на рассмотрении.

Выводы субминиатюрных плавких вставок следует закреплять так, чтобы их невозможно было снять, не повредив при этом плавкую вставку.

Образцы погружают в воду на 24 ч при температуре от 15 °C до 35 °C.

Необходимо, чтобы выводы выдерживали механические перегрузки, которым они могут быть подвергнуты при нормальной эксплуатации. При нормальной температуре окружающей среды каждый вывод закрепленной субминиатюрной плавкой вставки поочередно подвергают воздействию силы, значение которой указано в настоящем стандарте. Эту силу прилагают вдоль оси вывода, равномерно увеличивая, без рывков. Испытательные образцы необходимо разделить на равные группы для проведения различных испытаний выводов, определенных в соответствующих технических требованиях.

Настоящие методы испытаний соответствуют требованиям IEC 60068-2-21:

- при испытании на воздействие растягивающей силы Ua₁ ее значение должно составлять 10 Н;

- при испытании на воздействие сжимающей силы Ua₂ ее значение должно составлять 2 Н;

- при испытании на изгиб Ub, в случае его проведения, значение изгибающей силы должно составлять 5 Н, а количество изгибов равняться 1.

По окончании испытания не допустимо нарушение прочности крепления выводов субминиатюрной плавкой вставки, а значение падения напряжения не должно превышать максимальное значение, указанное в соответствующих технических требованиях.

Выводы субминиатюрных плавких вставок должны обеспечивать их легкую установку в отверстия печатных плат, имеющих шаг координатной сетки 2,54 мм, или в основания плавких предохранителей, имеющих расстояние между выводами, сопоставимое с шагом координатной сетки 2,54 мм.

Примечание - Разработчикам электрических и электронных схем следует при проектировании учитывать значение e, равное 2,54 мм (см. IEC 60127-4:2012 (подраздел 8.4, примечание 1).

Применяют IEC 60127-1:2006 (раздел 9):

Для измерения падения напряжения рекомендуется использовать вольтметр с большим полным сопротивлением. Падение напряжения измеряют в точках, обозначенных на рисунке 1 буквой U.

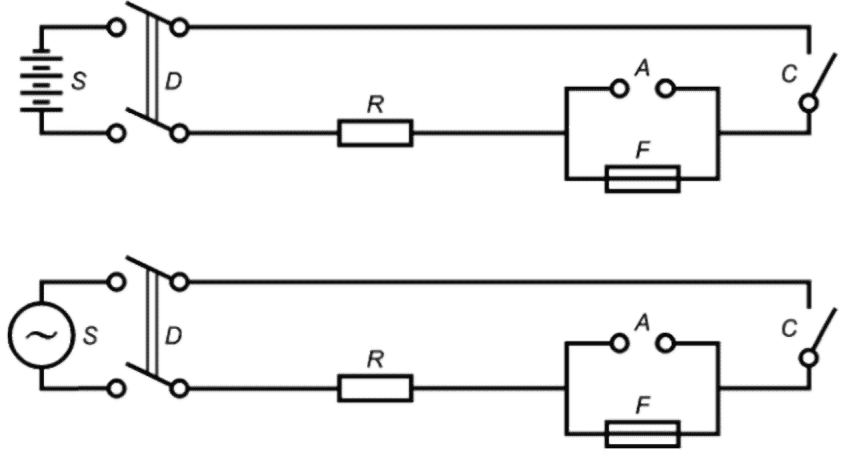

Типовые испытательные схемы переменного и постоянного тока приведены на рисунке 3.

Если в соответствующих технических требованиях предусмотрено проведение испытаний при переменном токе, то коэффициент мощности цепи должен превышать 0,95. Для получения этого результата ток цепи должен быть регулируемым посредством резисторов с пренебрежимо малой индуктивностью.

Необходимо, чтобы в дополнение к критериям отказов, установленным в IEC 60127-1, при каждом испытании субминиатюрная плавкая вставка надежно срабатывала, не обнаруживая следующих дефектов:

- сплавления контактов или выводов;

- неразборчивости маркировки после испытания;

- образования на наружных поверхностях отверстий, видимых невооруженным глазом.

Допускаются следующие явления:

- черные пятна на выводах субминиатюрной плавкой вставки;

- незначительная деформация выводов субминиатюрной плавкой вставки;

- трещины на субминиатюрной плавкой вставке.

Соответствие установленным требованиям проверяют проведением на субминиатюрных плавких вставках испытаний по методу A или B, как указано в соответствующих технических требованиях.

В соответствии с IEC 60127-1:2006 [подраздел 9.4, перечисления a) - d)].

a) В течение 100 ч через субминиатюрную плавкую вставку пропускают постоянный ток, значение которого указано в соответствующих технических требованиях. Стабильность тока при данном испытании поддерживают на уровне +/- 1% регулируемого значения.

Затем ток, равный номинальному току I_N, в течение 1 ч пропускают через субминиатюрную плавкую вставку.

b) Значение падения напряжения на субминиатюрной плавкой вставке после испытания измеряют и используют при вычислении максимальной установившейся мощности рассеяния.

c) Значение падения напряжения, измеренное в соответствии с 9.4.3, перечисление b), не должно превышать значения, измеренного до испытания, более чем на 10% и не должно превышать максимально допустимого значения, приведенного в соответствующем техническом требовании.

d) После испытаний маркировка должна оставаться разборчивой, а паяные соединения у наконечников субминиатюрных плавких вставок и т.д. не должны иметь существенных повреждений.

Примечание - Изменения цвета повреждением не считаются.

Плавкие вставки следует испытывать в соответствии с IEC 60127-1:2006 (подраздел 9.7) с учетом следующих изменений:

Повышение температуры, измеряемое на выводах в точке ввода в испытательную плату, не должно превышать 150 К и 135 К при измерении температуры корпуса пластиковой вставки (не требуется для стеклянных или керамических материалов). Плавкую вставку испытывают следующим образом:

- температуру в течение последних 30 с до момента срабатывания не учитывают;

- размер термопары не должен превышать 0,05 мм² (30 AWG <1>).

--------------------------------

<1> В ряде стран вместо сечений в миллиметрах в квадрате используют обозначения с указанием калибров проводов (например, Американский сортамент проводов [AWG] в США и Канаде).

Настоящее приложение дополняет требования настоящего стандарта, которые распространяются на проведенные испытания субминиатюрных плавких вставок, соответствие которых подтверждено установленными требованиями.

Настоящее приложение определяет требования, предъявляемые к субминиатюрным плавким вставкам, предназначенным для печатных плат и применяемым для защиты электрических бытовых приборов, электронной аппаратуры и ее составных компонентов, предназначенных, как правило, для применения внутри помещений.

Целью настоящего приложения является определение дополнительных методов испытаний для субминиатюрных плавких вставок в соответствии с техническими требованиями 3 и 4 с дополнительными номинальными параметрами постоянного тока.

В дополнение к требованиям, установленным в IEC 60127-1:2006 (раздел 7), необходимо выполнить следующие критерии.

Необходимо произвольно отобрать 15 дополнительных образцов.

Перечень испытаний субминиатюрных плавких вставок с номинальными значениями постоянного тока должен соответствовать данным таблицы А.1.

Требования IEC 60127-1:2006 (пункт 7.2.3) не применимы.

Все дополнительные испытания, указанные в настоящем приложении, следует успешно выдержать.

Испытания субминиатюрных плавких вставок проводят на испытательных платах, приведенных на рисунке 1. Испытательную плату следует установить на испытательное основание, приведенное на рисунке 2.

Применяют IEC 60127-1:2006 (раздел 6), за исключением следующего:

6.3

Дополнительно на этикетке упаковки должна быть указана номинальная отключающая способность постоянного тока в амперах, А, или в килоамперах, кА, а также номинальное постоянное напряжение (VDC).

Плавкие вставки должны надежно срабатывать, не создавая опасности для установленных рядом устройств и радиокомпонентов, при условии, что ожидаемые токи отключения находятся в диапазоне между условным током отсутствия плавления и номинальной отключающей способностью.

Необходимо, чтобы восстанавливающее напряжение было в 1,02 - 1,05 раза больше номинального напряжения плавких вставок (по согласованию с изготовителем допускается превышение верхнего допуска) и поддерживалось в течение 30 с после срабатывания предохранителя.

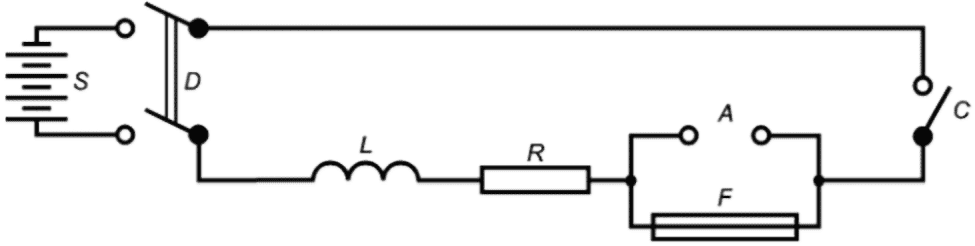

Типовые схемы испытания для постоянного тока приведены на рисунке А.1. Площадь поперечного сечения медного провода должна составлять примерно 6 мм².

Для испытаний при меньших ожидаемых токах (5 I_N, 10 I_N, 50 I_N, 250 I_N) индуктивность в цепи - постоянная, а ток следует регулировать только за счет изменения сопротивления.

В случае плавких вставок, в которых любой компонент является штатным (например, с литым корпусом), восстанавливающееся напряжение необходимо поддерживать в течение 5 мин после срабатывания предохранителя.

Номинальное постоянное напряжение, номинальную отключающую способность и соответствующую постоянную времени, как правило, указывает изготовитель.

Если изготовителем не указано иное, постоянную времени испытательной схемы выбирают по таблице А.2.

Соответствие проверяют:

a) номинальной отключающей способностью, которая не может составлять менее 35 А, 10 I_N или принимает значения в соответствии с требованиями изготовителя (выбирают большее значение);

b) значениями ожидаемого тока, примерно 5-, 10-, 50- и 250-кратными номинальному току, но не превышающими номинальную отключающую способность.

После этого испытания сопротивление изоляции между выводами плавкой вставки следует измерить при постоянном напряжении, равном удвоенному номинальному напряжению плавкой вставки, но не менее 250 В. Сопротивление должно составлять не менее 0,1 МОм.

В дополнение к критериям надежности срабатывания, приведенным в IEC 60127-1:2006 (пункт 9.3.2), необходимо, чтобы плавкая вставка удовлетворительно работала во время всех испытаний, не обнаруживая следующих дефектов:

- сплавления контактов между собой;

- неразборчивости маркировки после испытания;

- пробой корпуса (если применимо), видимых невооруженным глазом;

- пробой наружных поверхностей, видимых невооруженным глазом;

- пригорания или плавления органических веществ на внешних поверхностях.

Допускаются следующие явления:

- черные пятна или другие отметины на выводах плавкой вставки;

- незначительная деформация плавкой вставки;

- трещины плавкой вставки, если они не ведут к разрушению плавкой вставки при замене.

--------------------------------

<1> В Российской Федерации действует ГОСТ Р МЭК 61249-2-7-2012 "Материалы для печатных плат и других структур межсоединений. Часть 2-7. Материалы основания армированные фольгированные и нефольгированные. Листы слоистые на основе стеклоткани E-типа с эпоксидным связующим, нормированной горючести (вертикальный тест горения), фольгированные медью".
