ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ОТВЕСЫ СТАЛЬНЫЕ СТРОИТЕЛЬНЫЕ
ТЕХНИЧЕСКИЕ УСЛОВИЯ
Steel construction plumb-lines. Specifications
ГОСТ 7948-80
Группа Ж36
ОКП 48 3328
Дата введения
1 января 1982 года
1. Разработан и внесен Министерством строительного, дорожного и коммунального машиностроения.
Разработчики: А.И. Полунин (руководитель темы), Н.Н. Нечаева, Н.И. Федоров.
2. Утвержден и введен в действие Постановлением Государственного комитета СССР по делам строительства от 04.09.1980 N 136.
3. Взамен ГОСТ 7948-71.
4. Ссылочные нормативно-технические документы
──────────────────────┬──────────┬─────────────────────┬──────────
Обозначение НТД, на │ Номер │ Обозначение НТД, на │ Номер
который дана ссылка │ пункта │ который дана ссылка │ пункта
──────────────────────┼──────────┼─────────────────────┼──────────
ИС МЕГАНОРМ: примечание.
Взамен ГОСТ 380-88 Постановлением Госстандарта РФ от
02.06.1997 N 205 с 1 января 1998 года введен в действие
ГОСТ 1050-88 │ 2.2 │ │
5. Переиздание.
Настоящий стандарт распространяется на стальные отвесы, применяемые при производстве строительно-монтажных работ.
1.1. Типоразмеры, основные размеры и масса отвесов должны соответствовать указанным в табл. 1 и на чертеже.
Таблица 1
Размеры в мм
────────────┬────────────────┬─────────────────┬──────────────────
Типоразмер │ D │ L │ Масса, кг,
│ +/- 0,5 │ +/- 2 │ не более
│ │ │
────────────┼────────────────┼─────────────────┼──────────────────
ОТ50 │ 18 │ 39 │ 0,05
ОТ100 │ 18 │ 64 │ 0,1
ОТ200 │ 18 │ 114 │ 0,2
ОТ400 │ 30 │ 98 │ 0,4
ОТ600 │ 30 │ 132 │ 0,6
ОТ800 │ 30 │ 165 │ 0,8
ОТ1000 │ 38 │ 144 │ 1,0
ОТ1500 │ 38 │ 200 │ 1,5
Примечание. В таблице указана масса отвеса и его головки.
1 - корпус; 2 - вставка; 3 - головка;
4 - шнур; 5 - планка.
Пример условного обозначения отвеса типоразмера ОТ50, исполнения 1:
Отвес ОТ50-1 ГОСТ 7948-80
2.1. Отвесы должны изготовляться в соответствии с требованиями настоящего стандарта по рабочим чертежам и образцам-эталонам, согласованным с базовой организацией по стандартизации и утвержденным в установленном порядке.
ИС МЕГАНОРМ: примечание. Взамен ГОСТ 380-88 Постановлением Госстандарта РФ от 02.06.1997 N 205 с 1 января 1998 года введен в действие ГОСТ 380-94. |
2.2. Корпуса и головки отвесов должны изготовляться из стали любой марки по ГОСТ 380, ГОСТ 1050 или ГОСТ 1414.
2.3. Вставки для отвесов исполнения 2 должны изготовляться из полиамида 6 по ОСТ 6-06-09 или других пластмасс, механические показатели которых не ниже, чем у полиамида 6.
2.4. Планки для отвесов должны изготовляться из алюминиевого листа марок АД0 или АД1 по ГОСТ 21631 толщиной 1,5 - 2 мм.
Допускается изготовлять планки из листа алюминия других марок, механические показатели которых не ниже, чем у листа марок АД0 или АД1.
2.5. Острые кромки планок должны быть притуплены.
1,8 мм - для отвесов типоразмеров ОТ50, ОТ100, ОТ200, ОТ400 и ОТ600.
3 мм - для отвесов типоразмеров ОТ800, ОТ1000, и ОТ1500.
Допускается применение шнуров из других материалов, механические показатели которых не ниже, чем у капроновых или хлориновых.
2.7. Длина шнура для отвесов должна быть не менее:
3 м - для отвесов типоразмеров ОТ50, ОТ100 и ОТ200;
5 м - " " " ОТ400 и ОТ600;
7 м - " " " ОТ800 и ОТ1000;
10 м - " " типоразмера ОТ1500.
2.8. Разрывная нагрузка шнура должна быть не менее десятикратной массы отвеса.
2.9. Отклонение от соосности конуса корпуса отвеса и отверстия для шнура не должно быть более 0,5 мм.
2.10. Конструкция отвеса должна обеспечивать возможность перемонтажа шнура в процессе эксплуатации инструмента.
2.11. Поверхности корпусов и головок отвесов должны быть хромированными или оцинкованными с покрытием толщиной 3 - 6 мкм или оксидированными.
Металлические и окисные покрытия - по ГОСТ 9.301, условия эксплуатации - по группе 2 ГОСТ 9.303.
2.12. Крепление шнура в головке или во вставке и на планке отвеса должно выдерживать усилие на разрыв не менее десятикратной массы отвеса.
3.1. Отвесы должны быть приняты техническим контролем предприятия-изготовителя.
3.2. Прием и поставку отвесов производят партиями.
Размер партии устанавливают соглашением сторон. Партия должна состоять из отвесов одного типоразмера, изготовленных из одинакового материала и по одной технологии.
3.3. Для проверки требований, изложенных в пп. 1.1, 2.1 (в части соответствия рабочим чертежам), 2.6 - 2.12, применяют двухступенчатый контроль, для чего от партии отбирают отвесы в выборку в соответствии с табл. 2.
Таблица 2
────────────┬────────┬───────────┬────────────┬─────────┬─────────
Объем партии│Ступень │Объем одной│Объем двух │Приемоч- │Браковоч-
отвесов, шт.│контроля│выборки от-│ выборок │ное число│ное число
│ │весов, шт. │отвесов, шт.│ │
────────────┼────────┼───────────┼────────────┼─────────┼─────────
51 - 90 │ Первая │ 8 │ 16 │ 0 │ 2
│ Вторая │ 8 │ │ 1 │ 2
────────────┼────────┼───────────┼────────────┼─────────┼─────────
91 - 150 │ Первая │ 13 │ 26 │ 0 │ 3
│ Вторая │ 13 │ │ 3 │ 4
────────────┼────────┼───────────┼────────────┼─────────┼─────────
151 - 280 │ Первая │ 20 │ 40 │ 1 │ 4
│ Вторая │ 20 │ │ 4 │ 5
────────────┼────────┼───────────┼────────────┼─────────┼─────────
281 - 500 │ Первая │ 32 │ 64 │ 2 │ 5
│ Вторая │ 32 │ │ 6 │ 7
────────────┼────────┼───────────┼────────────┼─────────┼─────────
501 - 1200 │ Первая │ 50 │ 100 │ 3 │ 7
│ Вторая │ 50 │ │ 8 │ 9
3.4. Партию отвесов принимают, если количество дефектных отвесов в первой выборке меньше или равно приемочному числу, и бракуют без назначения второй выборки, если количество дефектных отвесов больше или равно браковочному числу.
Если количество дефектных отвесов в первой выборке больше приемочного числа, но меньше браковочного, проводят вторую выборку.
Партию отвесов принимают, если количество дефектных отвесов в двух выборках меньше или равно приемочному числу, и бракуют, если количество дефектных отвесов в двух выборках больше или равно браковочному числу.
3.5. Проверка отвесов на соответствие требованиям, приведенным в п. 2.1 (в части соответствия образцам-эталонам), должна проводиться методом сплошного контроля.
3.6. Потребитель имеет право проводить контрольную проверку качества отвесов, применяя при этом методы испытаний, указанные в настоящем стандарте.
4.1. Размеры отвесов и их деталей должны проверяться с помощью измерительных средств, погрешности измерения которых не превышают:
значений, указанных в ГОСТ 8.051, - для линейных размеров (за исключением длины шнура);
35% от допуска на контролируемый размер - для угловых размеров;
25% от допуска на контролируемый размер - для отклонения формы и расположения поверхностей;
2% от длины шнура.
4.2. Массу отвесов следует определять взвешиванием на весах.
4.3. Сплошной контроль должен осуществляться визуально - методом сравнения с образцами-эталонами.
4.4. Контроль металлических и окисных покрытий - по ГОСТ 9.302.
4.5. Для определения прочности шнура и прочности закрепления шнура в головке или во вставке отвеса и на планке проводят статические испытания.
Статические испытания проводят равномерным приложением нагрузки, равной десятикратной массе отвеса, с выдержкой под ней не менее 2 мин. Величина нагрузки должна измеряться динамометром по ГОСТ 13837 или приложением тарированного груза.
5.1. На корпусе каждого отвеса должны быть нанесены:
товарный знак предприятия-изготовителя;
типоразмер отвеса;
цена отвеса (при изготовлении отвеса для розничной торговли).
Примечание. Способ нанесения указанных маркировочных знаков должен обеспечивать их сохранность.
5.2. Упаковка и транспортирование отвесов - по ГОСТ 18088.
Допускается другая упаковка, обеспечивающая сохранность отвесов от механических повреждений и воздействия влаги во время транспортирования и хранения.
При окисном покрытии отвесы подвергают консервации по ГОСТ 9.014. Срок действия консервации - 1 год.
При этом корпус отвеса и планку со шнуром упаковывают раздельно.
5.3. Условия хранения отвесов - по группе С ГОСТ 15150.
Рекомендуемое
КОНСТРУКЦИЯ И РАЗМЕРЫ ДЕТАЛЕЙ ОТВЕСОВ
Корпус
Исполнение 1
Таблица 1
─────────┬─────┬──────┬──────┬──────┬──────┬──────┬───────┬───────
Типораз- │ОТ 50│ОТ 100│ОТ 200│ОТ 400│ОТ 600│ОТ 800│ОТ 1000│ОТ 1500
мер отве-│ │ │ │ │ │ │ │
сов │ │ │ │ │ │ │ │
─────────┼─────┼──────┼──────┼──────┼──────┼──────┼───────┼───────
Масса, │0,03 │ 0,08 │ 0,13 │ 0,38 │ 0,58 │ 0,78 │ 0,98 │ 1,42
кг, не │ │ │ │ │ │ │ │
более │ │ │ │ │ │ │ │

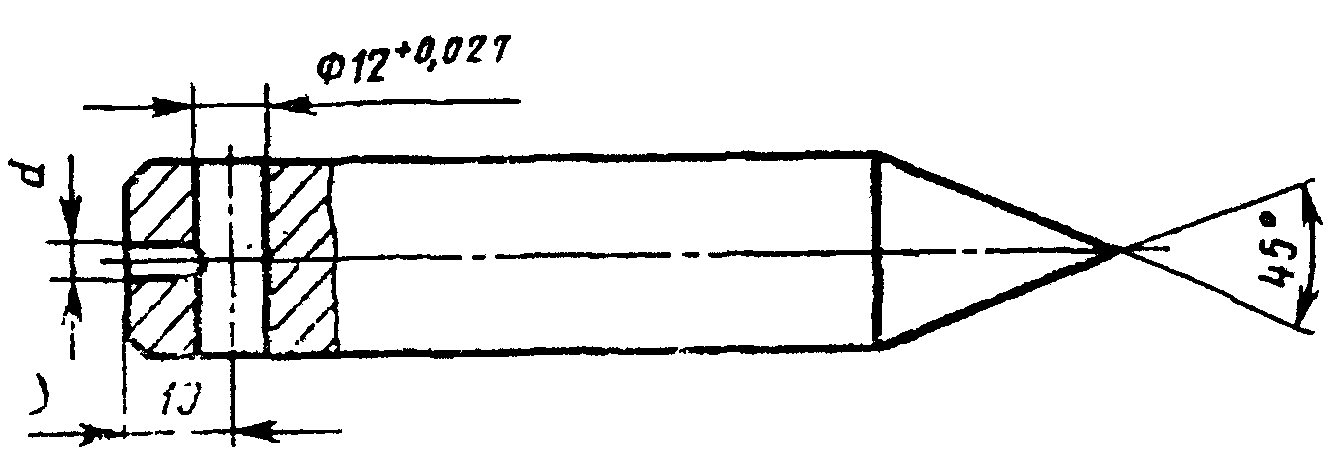

Исполнение 2
Черт. 2
Таблица 2
─────────┬─────┬──────┬──────┬──────┬──────┬──────┬───────┬───────
Типораз- │ОТ 50│ОТ 100│ОТ 200│ОТ 400│ОТ 600│ОТ 800│ОТ 1000│ОТ 1500
мер отве-│ │ │ │ │ │ │ │
сов │ │ │ │ │ │ │ │
─────────┼─────┼──────┼──────┼──────┼──────┼──────┼───────┼──────
d, мм │ 2,5 │ 2,5 │ 2,5 │ 2,5 │ 2,5 │ 3,5 │ 3,5 │ 3,5
─────────┼─────┼──────┼──────┼──────┼──────┼──────┼───────┼──────
Масса, │0,034│ 0,084│ 0,184│ 0,375│ 0,573│ 0,773│ 0,970 │ 1,466
кг, не │ │ │ │ │ │ │ │
более │ │ │ │ │ │ │ │
Головка
Черт. 3
Таблица 3
─────────┬─────┬──────┬──────┬──────┬──────┬──────┬───────┬───────
Типораз- │ОТ 50│ОТ 100│ОТ 200│ОТ 400│ОТ 600│ОТ 800│ОТ 1000│ОТ 1500
мер отве-│ │ │ │ │ │ │ │
сов │ │ │ │ │ │ │ │
─────────┼─────┼──────┼──────┼──────┼──────┼──────┼───────┼───────
d, мм │ 2,5 │ 2,5 │ 2,5 │ 2,5 │ 2,5 │ 3,5 │ 3,5 │ 3,5
Масса - 0,02 кг, не более.

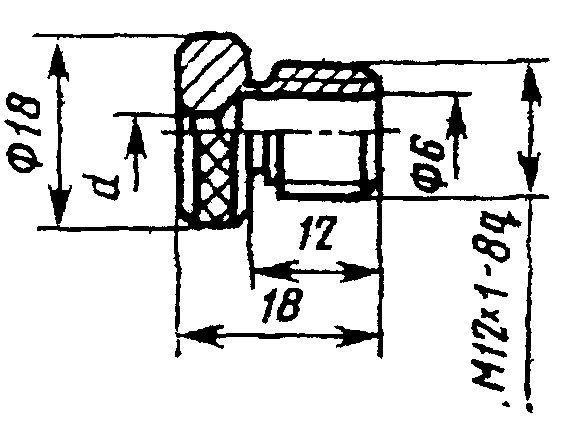

Вставка
Таблица 4
─────────┬─────┬──────┬──────┬──────┬──────┬──────┬───────┬───────
Типораз- │ОТ 50│ОТ 100│ОТ 200│ОТ 400│ОТ 600│ОТ 800│ОТ 1000│ОТ 1500
мер отве-│ │ │ │ │ │ │ │
сов │ │ │ │ │ │ │ │
─────────┼─────┼──────┼──────┼──────┼──────┼──────┼───────┼───────
d, мм │ 2,5 │ 2,5 │ 2,5 │ 2,5 │ 2,5 │ 3,5 │ 3,5 │ 3,5
─────────┼─────┼──────┼──────┼──────┼──────┼──────┼───────┼───────
L, мм │ 18 │ 18 │ 18 │ 30 │ 30 │ 30 │ 38 │ 38
Масса - 0,005 кг, не более.
