Постановлением Госстандарта СССР
от 27 июня 1991 г. N 1062
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
КОСТЮМЫ МУЖСКИЕ ДЛЯ ЗАЩИТЫ ОТ НЕТОКСИЧНОЙ ПЫЛИ
ТЕХНИЧЕСКИЕ УСЛОВИЯ
Men's overalls for protection from non-toxic dust.
Specifications
ГОСТ 29057-91
ОКП 82 7211
Дата введения
1 января 1993 года
1. Разработан и внесен Государственным комитетом легкой промышленности при Госплане СССР.
Разработчики: В.И. Малахова, Е.И. Соколова, Л.Н. Перестюк.
2. Утвержден и введен в действие Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 27.06.1991 N 1062.
3. Срок первой проверки - 1996 г. Периодичность проверки - 5 лет.
4. Взамен ГОСТ 12.4.086-80.
5. Ссылочные нормативно-технические документы
──────────────────────────────┬───────────────────────────────────
Обозначение НТД, │ Номер пункта, раздела
на который дана ссылка │
──────────────────────────────┼───────────────────────────────────
ИС МЕГАНОРМ: примечание.
Взамен ГОСТ 12.4.116-82 Постановлением Госстандарта СССР от
25.10.1991 N 1653 с 1 января 1993 года введен в действие
ГОСТ 12.4.116-82 │ 1.3.2.2
ИС МЕГАНОРМ: примечание.
Взамен ГОСТ 6309-87 Постановлением Госстандарта РФ от
27.06.1995 N 326 с 1 января 1996 года введен в действие
ГОСТ 6309-87 │ 1.4
ГОСТ 6391-80 │ 1.4
ИС МЕГАНОРМ: примечание.
Взамен ГОСТ 10581-82 Постановлением Госстандарта СССР от
28.10.1991 N 1662 с 1 января 1993 года введен в действие
ИС МЕГАНОРМ: примечание.
ГОСТ 11680-76 утратил силу с 1 января 1993 года в связи
Госстандарта РФ от 07.02.1992 N 126.
ГОСТ 11680-76 │ 1.4
ИС МЕГАНОРМ: примечание.
ГОСТ 21790-76 утратил силу с 1 января 1996 года в связи
с введением в действие ГОСТ 21790-93, утв. Постановлением
Госстандарта РФ от 13.06.1995 N 290. Взамен ГОСТ 21790-93 Приказом
Ростехрегулирования от 03.05.2006 N 84-ст с 1 января 2007 года
ГОСТ 21790-76 │ 1.4
ОСТ 17-257-84 │ 1.4
ОСТ 17-699-88 │ 1.4
ОСТ 17-921-88 │ 1.4
ТУ 17 РСФСР 52-11888-85 │ 1.4
ТУ 17 РСФСР 60-10724-84 │ 1.4
ТУ 17 РСФСР 62-10645-83 │ 1.4
ТУ 17 Каз.ССР 01-385-80 │ 1.4
ТУ 17 Груз.ССР 122-83 │ 1.4
ТУ 17-09-14-309-90 │ 1.4
ТУ 17-09-326-90 │ 1.4
Настоящий стандарт распространяется на мужские костюмы и средства защиты головы от нетоксичной пыли (мелкодисперсной пыли и асбеста).
Требования настоящего стандарта являются обязательными, кроме пп. 1.3.1.5 и 5.2, требования которых являются рекомендуемыми.
1.1. Костюмы должны изготовляться в соответствии с требованиями настоящего стандарта, основ промышленных методов поузловой обработки специальной одежды, техническим описанием и образцом-эталоном, утвержденным в соответствии с ГОСТ 15.004.
1.2. Основные параметры и размеры
1.2.1. Костюмы изготовляют двух типов - А, Б (черт. 1, 2).
Тип А
Черт. 1

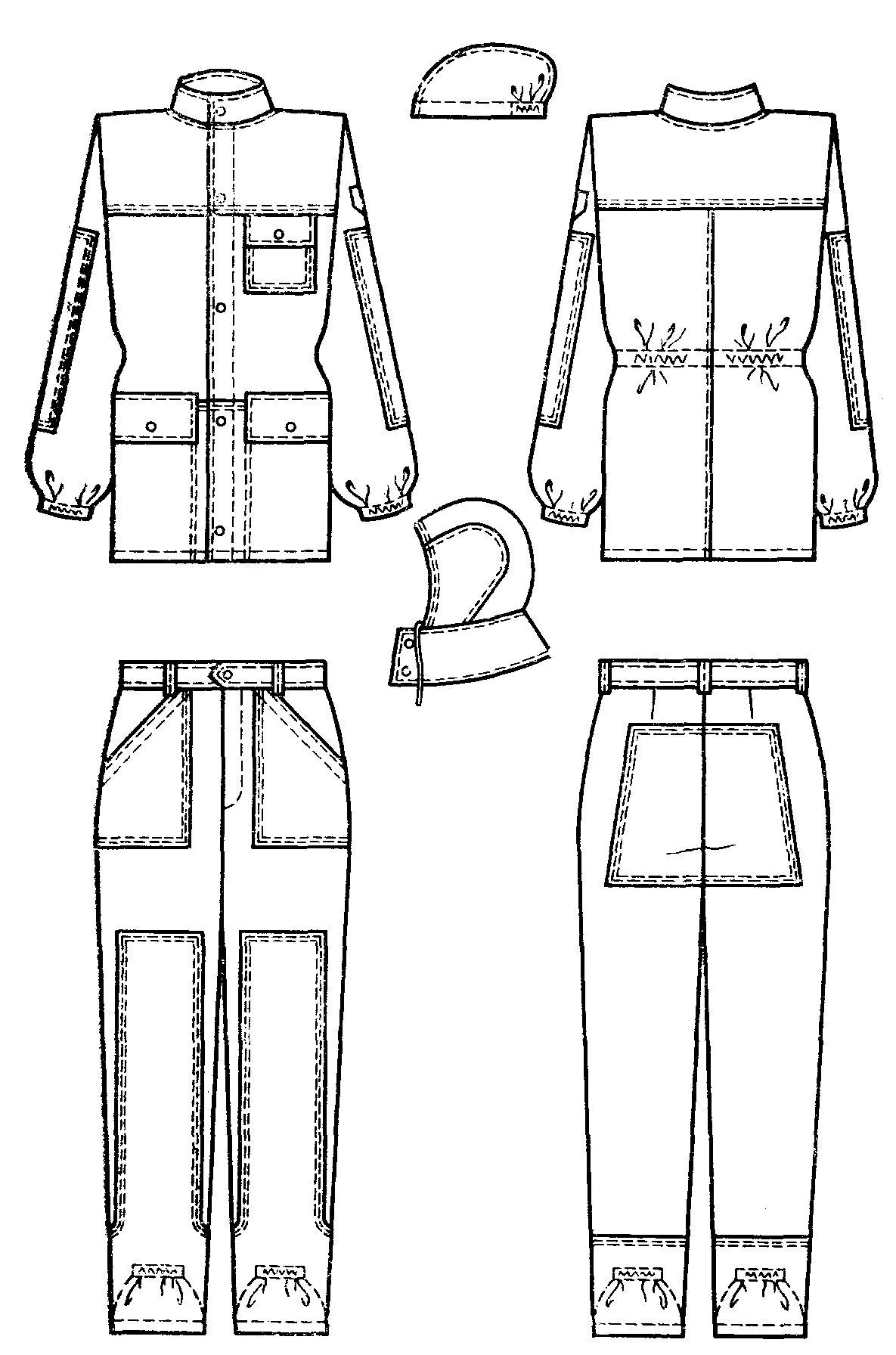

Тип Б
1.2.2. Размеры костюмов должны соответствовать указанным в табл. 1, 2.
Таблица 1
см
─────────────────────────────────┬────────────────────────────────
Рост типовой фигуры человека │ Интервал роста человека
─────────────────────────────────┼────────────────────────────────
158, 164 │ От 155,0 до 167,0 включ.
170, 176 │ Св. 167,0 " 179,0 "
182, 188 │ " 179,0 " 191,0 "
см
─────────────────────────────────┬────────────────────────────────
Обхват груди типовой фигуры │ Интервал обхвата груди человека
человека │
─────────────────────────────────┼────────────────────────────────
88, 92 │ От 86,0 до 94,0 включ.
96, 100 │ Св. 94,0 " 102,0 "
104, 108 │ " 102,0 " 110,0 "
112, 116 │ " 110,0 " 118,0 "
120, 124 │ " 118,0 " 126,0 "
128, 132 │ " 126,0 " 134,0 "
1.2.3. Головные уборы - подкасник, шлем изготовляют трех размеров: 56, 58, 60.
Таблица 3
см
────────────────┬─────────┬────┬───────────────────────────────────┬───────
Наименование │ Рост │Тип │ Обхват груди типовой фигуры │Допус-
места измерения│ типовой │ ├─────┬─────┬─────┬─────┬─────┬─────┤каемое
│ фигуры │ │ 88, │ 96, │ 104,│ 112,│ 120,│ 128,│откло-
│ │ │ 92 │ 100 │ 108 │ 116 │ 124 │ 132 │нение
────────────────┴─────────┴────┴─────┴─────┴─────┴─────┴─────┴─────┴───────
1. Длина спинки │158, 164 │А, Б│ 72,0│ 72,0│ 72,0│ 72,0│ 72,0│ 72,0│+/- 1,0
│170, 176 │ │ 76,0│ 76,0│ 76,0│ 76,0│ 76,0│ 76,0│
│182, 188 │ │ 80,0│ 80,0│ 80,0│ 80,0│ 80,0│ 80,0│
│ │ │ │ │ │ │ │ │
2. Ширина спинки│158 - 164│А, Б│ 44,6│ 46,6│ 48,6│ 50,6│ 52,6│ 54,6│+/- 1,0
│ │ │ │ │ │ │ │ │

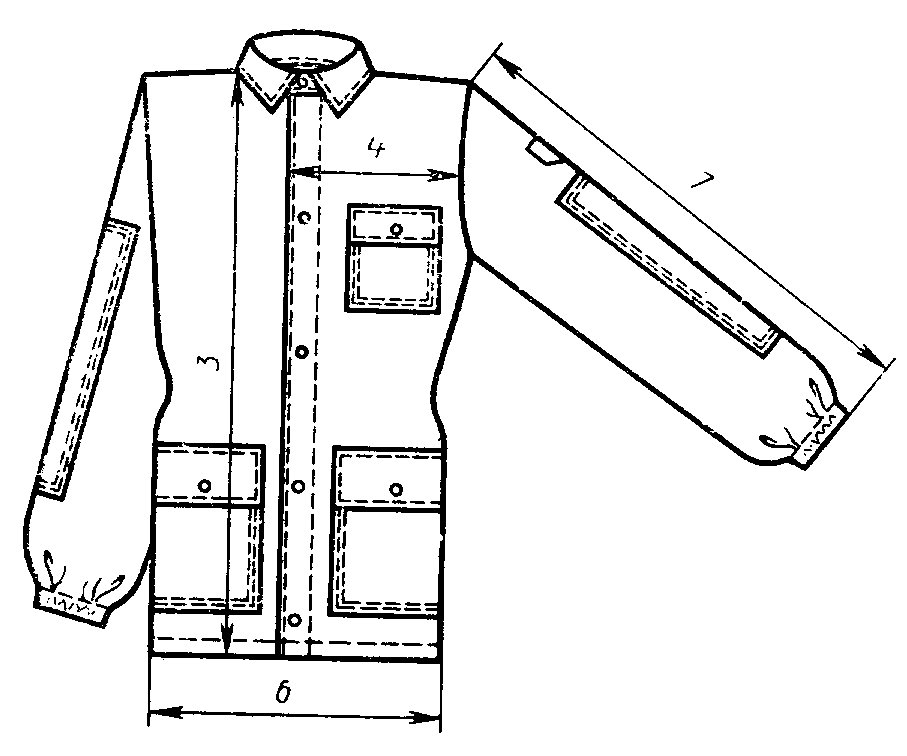

3. Длина полочки│158, 164 │А, Б│ 72,3│ 73,5│ 74,7│ 75,9│ 77,1│ 78,3│+/- 1,0
│170, 176 │ │ 76,3│ 77,5│ 78,7│ 79,9│ 81,1│ 82,3│
│182, 188 │ │ 80,3│ 81,5│ 82,7│ 83,9│ 85,1│ 86,3│
│ │ │ │ │ │ │ │ │
4. Ширина │158 - 188│А, Б│ 22,8│ 24,0│ 25,2│ 26,4│ 27,6│ 28,8│+/- 0,5
полочки по линии│ │ │ │ │ │ │ │ │
груди (ширина │ │ │ │ │ │ │ │ │
борта - 3,0 см) │ │ │ │ │ │ │ │ │

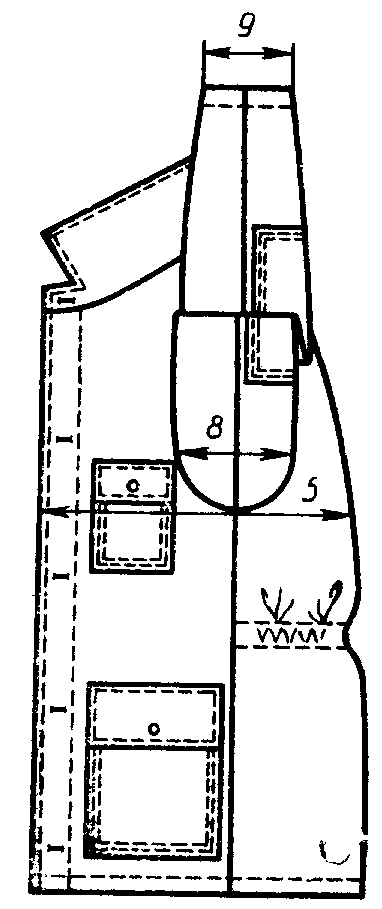

5. Ширина куртки│158 - 188│А, Б│ 61,0│ 65,0│ 69,0│ 73,0│ 77,0│ 81,0│+/- 1,0
на уровне глу- │ │ │ │ │ │ │ │ │
бины проймы │ │ │ │ │ │ │ │ │
(ширина борта - │ │ │ │ │ │ │ │ │
3,0 см) │ │ │ │ │ │ │ │ │
6. Ширина куртки│158 - 188│А, Б│ 57,0│ 61,0│ 65,0│ 69,0│ 73,0│ 77,0│+/- 1,0
внизу (ширина │ │ │ │ │ │ │ │ │
борта - 3,0 см) │ │ │ │ │ │ │ │ │
7. Длина рукава │158, 164 │ │ 60,0│ 60,0│ 60,0│ 60,0│ 60,0│ 60,0│+/- 1,0
│170, 176 │ │ 64,0│ 64,0│ 64,0│ 64,0│ 64,0│ 64,0│
│182, 188 │ │ 68,0│ 68,0│ 68,0│ 68,0│ 68,0│ 68,0│
│ │ │ │ │ │ │ │ │
8. Ширина рукава│158 - 188│А, Б│ 24,0│ 25,5│ 27,0│ 28,5│ 30,0│ 31,5│+/- 1,0
вверху │ │ │ │ │ │ │ │ │
9. Ширина рукава│158 - 188│А, Б│ 15,4│ 16,0│ 16,6│ 17,2│ 17,8│ 18,4│+/- 0,5
внизу (при рас- │ │ │ │ │ │ │ │ │
тянутой ленте │ │ │ │ │ │ │ │ │
эластичной) │ │ │ │ │ │ │ │ │

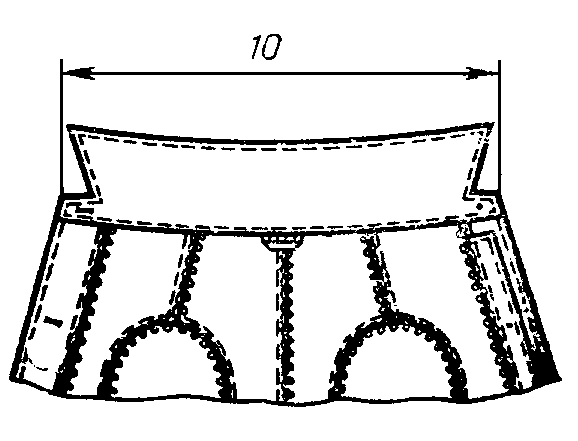

10. Длина ворот-│158 - 188│А, Б│ 50,0│ 52,0│ 54,0│ 56,0│ 58,0│ 60,0│+/- 1,0
ника │ │ │ │ │ │ │ │ │

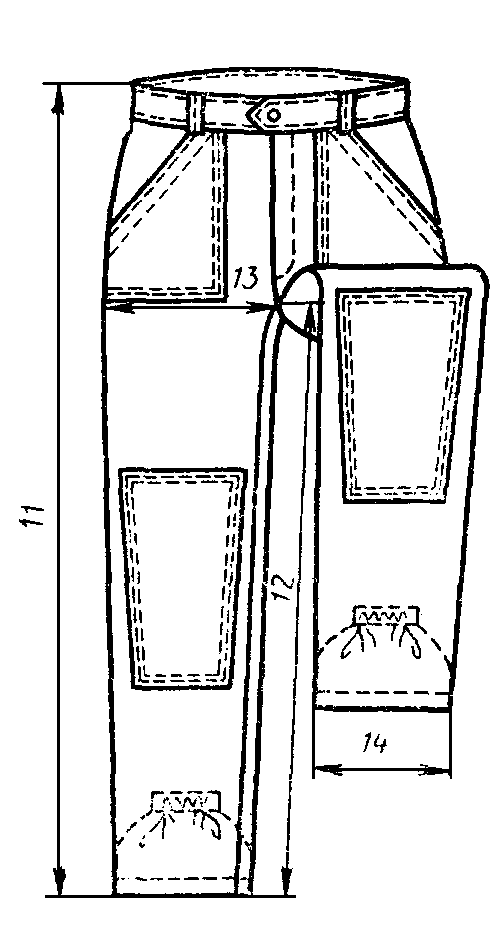

11. Длина по │158, 164 │А, Б│ 94,0│ 94,0│ 94,0│ 94,0│ 94,0│ 94,0│+/- 1,0
боковому шву │170, 176 │ │103,0│103,0│103,0│103,0│103,0│103,0│
│182, 188 │ │112,0│112,0│112,0│112,0│112,0│112,0│
│ │ │ │ │ │ │ │ │
12. Длина по │158, 164 │А, Б│ 70,6│ 69,6│ 68,6│ 67,6│ 66,6│ 65,6│+/- 1,0
шаговому шву │170, 176 │ │ 78,0│ 77,0│ 76,0│ 75,0│ 74,0│ 73,0│
│182, 188 │ │ 85,4│ 84,4│ 83,4│ 82,4│ 81,4│ 80,0│
│ │ │ │ │ │ │ │ │
13. Ширина на │158 - 188│А, Б│ 33,3│ 35,5│ 37,7│ 39,9│ 42,1│ 44,3│+/- 1,0
уровне среднего │ │ │ │ │ │ │ │ │
шва │ │ │ │ │ │ │ │ │
14. Ширина внизу│158 - 188│А, Б│ 22,0│ 23,0│ 24,0│ 25,0│ 26,0│ 27,0│+/- 0,5
│ │ │ │ │ │ │ │ │
15. Длина левой │158 - 188│А, Б│ 39,0│ 45,0│ 51,0│ 57,0│ 63,0│ 69,0│+/- 1,0
половинки пояса │ │ │ │ │ │ │ │ │
(правая длиннее │ │ │ │ │ │ │ │ │
на ширину │ │ │ │ │ │ │ │ │
откоска) │ │ │ │ │ │ │ │ │
Примечание. По требованию потребителя в зависимости от особенности модели величины измерений и их количество допускается изменять.
Черт. 4
Черт. 5
1.2.5. Измерения средств защиты головы должны соответствовать указанным в табл. 4 и на черт. 9 - 11.
Таблица 4
см
──────────┬──────────────────┬───────────────────────────────────┬─────────
Номер │ Наименование │ Размер │Допуска-
измерения │ измерения ├───────────┬───────────┬───────────┤емое
на чертеже│ │ 56 │ 58 │ 60 │откло-
│ ├───────────┴───────────┴───────────┤нение
│ │ Обхват головы │
│ ├───────────┬───────────┬───────────┤
│ │54,5 - 56,4│56,5 - 58,4│58,5 - 60,4│
──────────┴──────────────────┴───────────┴───────────┴───────────┴─────────
Подкасник (черт. 9)
1 │ Ширина подкасника│ 30,0 │ 32,0 │ 34,0 │ +/- 1,0
│по нижнему краю │ │ │ │
2 │ Высота посередине│ 16,0 │ 16,0 │ 16,0 │ +/- 0,5
1 │ Длина продольной │ 44,4 │ 45,0 │ 45,6 │ +/- 0,5
│стенки посередине │ │ │ │
2 │ Ширина пелерины │ 13,0 │ 13,0 │ 13,0 │ +/- 0,5

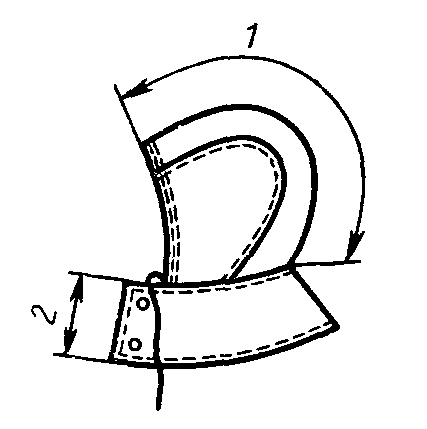

3 │ Длина дуги голов-│ 42,6 │ 44,6 │ 46,6 │ +/- 0,5
│ки по шву притачи-│ │ │ │
│вания пелерины от │ │ │ │
│одного конца до │ │ │ │
│другого │ │ │ │
1.3. Характеристики
1.3.1. Внешний вид
1.3.1.1. Куртка типа А с центральной бортовой застежкой на пуговицы, с внутренним пылезащитным клапаном.
Полочки с верхним и боковыми накладными карманами с клапанами, застегивающимися на пуговицы.
Спинка со швом посередине, по линии талии стянута эластичной лентой.
Воротник отложной.
Рукава втачные одношовные, с усилительными накладками в области локтя; на левом рукаве - эмблема. Низ рукавов стянут эластичной лентой.
Брюки с застежкой на пуговицы и пылезащитным клапаном, внешними накладными карманами и усилительными накладками в области колен, притачным поясом, пятью шлевками и напульсниками внизу.
1.3.1.2. Куртка типа Б, в отличие от типа А, с усилительными накладками в области плеча и нижней части, с боковыми карманами, расположенными в накладках.
Воротник - стойка.
Брюки с усилительными накладками в области колен и низа, на задних половинках - леи.
1.3.1.3. Подкасник - шапочка под каску, состоящая из двух частей, сзади стянута эластичной лентой.
1.3.1.4. Шлем на подкладке, состоит из головки и пелерины, по лицевому вырезу стягивается тесьмой. Пелерина застегивается на две пуговицы.
1.3.1.5. В зависимости от условий эксплуатации и по согласованию с потребителем допускается изготовлять:
костюмы:
с различными видами, размерами, количеством и местом расположения карманов, клапанов и усилительных накладок; с различными конструктивными элементами для регулирования по обхвату талии, низа куртки, рукавов, брюк или без них;
с различными видами и расположением застежек (застежка-молния, кнопки, текстильная застежка и т.д.);
с различными вентиляционными отверстиями;
отдельными предметами;
куртки:
с кокеткой различной формы на спинке и полочках;
с различной формой воротников;
с манжетами рукавов, воротником, напульсниками из трикотажного полотна;
с различным расположением рельефных швов или без них;
с различной конструкцией рукава;
с капюшоном;
без эмблемы;
брюки:
с различными видами и местом расположения застежек.
1.3.2. Основные требования к изготовлению
1.3.2.1. Костюмы должны изготовлять в соответствии с требованиями технологии изготовления специальной одежды.
1.3.2.2. Виды стежков, строчек и швов, применяемых для изготовления костюмов, - по ГОСТ 12807.
ИС МЕГАНОРМ: примечание. Взамен ГОСТ 12.4.116-82 Постановлением Госстандарта СССР от 25.10.1991 N 1653 с 1 января 1993 года введен в действие ГОСТ 29122-91. |
Требования к стежкам, строчкам и швам - по ГОСТ 12.4.116.
1.3.2.3. При изготовлении костюмов допускаются:
куртка и брюки без боковых швов;
спинка без шва посередине;
полочки с разными подбортами не более чем из трех частей с расположением швов в поперечном направлении и не ближе 2,0 см от петель;
смещение боковых швов куртки до 3,0 см в сторону полочек или спинки с соответствующим смещением швов рукавов;
верхний воротник со швом посередине;
нижний воротник не более чем из четырех частей;
надставки в нижней части рукава в направлении нитей основы шириной внизу не менее 3,0 см, вверху - не более 1/3 ширины рукава;
брюки с цельновыкроенными гульфиком и откоском;
обтачки низа куртки, рукавов, брюк вместо подгиба;
брюки с цельновыкроенным поясом;
клинья вверху шаговых швов задних половинок брюк в долевом или поперечном направлении шириной по линии среднего шва от 4,0 до 12,0 см, длиной по шву притачивания от 8,0 до 30,0 см;
надставки и клинья несимметричные;
одна деталь целая, другая с надставками;
пелерина шлема из двух частей;
подкладка пелерины из двух-трех частей.
1.3.2.4. Соединение срезов выполняют стачным, настрочным, запошивочным швом и швом "взамок".
1.3.2.5. Накладные детали костюмов настрачивают двумя строчками.
1.3.2.6. По краю бортов, воротника, пояса брюк, клапанов карманов прокладывают отделочную строчку на расстоянии 0,2 - 0,5 см от края.
1.3.2.7. Низ куртки, рукавов, брюк и нижний срез подкасника обрабатывают швом вподгибку с закрытым срезом шириной 2,5 - 3,0 см, напульсников - 1,5 - 2,0 см.
В низ рукавов, напульсников и задней части подкасника прокладывают эластичную ленту.
1.3.2.8. В куртке при настрачивании внутренних срезов подбортов к левому подборту одновременно притачивают пылезащитный клапан. Располагают его на расстоянии 2,0 - 2,5 см от низа.
1.3.2.9. В брюках с внутренней стороны застежки располагают пылезащитный клапан, пристегивающийся в верхнем углу на навесную или прорезную петлю и пуговицу.
1.3.2.10. Петли обметывают:
на левом борте куртки - пять на расстоянии 2,0 - 2,5 см от края; верхнюю - на стойке воротника, нижнюю - на расстоянии 4,0 - 5,0 см от низа куртки в готовом виде, остальные - на равном расстоянии одна от другой;
на правом борте - три на расстоянии 2 см от края: верхнюю на расстоянии 10,0 - 11,0 см от шва втачивания воротника, нижнюю - на расстоянии 7,0 - 8,0 см от низа куртки, среднюю - между верхней и нижней;
на левой половинке пояса брюк - одну на расстоянии 1,5 см от конца пояса посередине ширины;
на гульфике брюк - три петли на расстоянии 1,0 см от внешнего края и на равном расстоянии одна от другой;
на клапанах карманов - по одной посередине и на расстоянии 1,5 см от нижнего края;
на левом конце пелерины шлема - две на расстоянии 2,0 см от края; верхнюю - на расстоянии 2,0 см от уступа, нижнюю - 3,0 см от низа пелерины.
1.3.2.11. Пуговицы пришивают соответственно расположению петель.
1.3.2.12. Определение сортности костюмов - по ГОСТ 12.4.031.
Костюмы и средства защиты головы должны изготовляться из материалов, указанных в табл. 5.
──────────────────────────┬──────────────────────┬─────────────────────────
Наименование материала │Нормативно-техническая│ Назначение материала
│ документация │
──────────────────────────┼──────────────────────┼─────────────────────────
1. Молескин гладкокраше- │ГОСТ 11209 │ Для верха костюмов,
ный, арт. 3054 │ │шлема
ИС МЕГАНОРМ: примечание.
ГОСТ 21790-76 утратил силу с 1 января 1996 года в связи с введением в
действие ГОСТ 21790-93, утв. Постановлением Госстандарта РФ от 13.06.1995
2. Молескин гладкокраше- │ГОСТ 21790 │ То же
ный, мерсеризованный, │ │
арт. 3095 │ │
3. Ткань хлопчатобумажная│ТУ 17 РСФСР │ "
для спецодежды гладко- │52-11888 │
крашеная, арт. 3703 │ │
ИС МЕГАНОРМ: примечание.
ГОСТ 11680-76 утратил силу с 1 января 1993 года в связи с введением в
N 126.
4. Бязь гладкокрашеная │ГОСТ 11680, │ Для напульсников,
│ТУ 17 РСФСР │кулиски спинки,
│60-10724, │подкасника, подкладки
│ТУ 17 Каз. ССР │шлема
│01-385, │
│ТУ 17 Груз. ССР │
│122 │
5. Сатин гладкокрашеный │ГОСТ 6391 │ Для напульсников, кулис-
│ │ки спинки, подкасника,
│ │подкладки шлема
6. Лента тканая │ТУ 17-09-326 │ Для стягивания спинки по
эластичная шириной │ │линии талии и рукавов
18 - 20 мм │ │по низу
10 - 12 мм │ │ Для стягивания напульс-
│ │ников, подкасника
7. Лента отделочная │ТУ 17-09-14-309 │ Для стягивания шлема по
шириной 11 - 15 мм │ │лицевому вырезу
8. Пуговицы пластмассовые│ОСТ 17-699 │ Для застегивания куртки,
диаметром 13 - 17 мм, │ │клапанов, карманов, брюк,
17 - 22 мм │ │пелерины шлема
ИС МЕГАНОРМ: примечание.
Взамен ГОСТ 6309-87 Постановлением Госстандарта РФ от 27.06.1995 N 326
9. Нитки хлопчатобумажные│ГОСТ 6309 │ Для изготовления костю-
11,0 текс х 3 х 2 Rн 68,6 │ │мов, подкасника, шлема,
текс (30/6) │ │обметывания срезов и
8,5 текс х 3 х 2 Rн 53,0 │ │петель, пришивания
текс (40/6) │ │пуговиц
10. Нитки армированные │ОСТ 17-921 │ То же
швейные 44 ЛХ-1, 65 ЛХ, │ │
65 ЛХ-1 │ │
11. Нитки полиамидные │ТУ 17 РСФСР 62-10645 │ "
(капроновые) швейные │ │
Rн 50,0 текс (50К) │ │
12. Нитки лавсановые │ОСТ 17-257 │
швейные Rн 62,0 текс (55Л)│ │
│ │
│ │
│ │
13. Пряжа хлопчатобумаж- │ГОСТ 9092 │ Для обметывания срезов
ная │ │
14. Нитки хлопчатобумаж- │ГОСТ 6309 │ То же
ные 21 текс х 3 Rн 63,6 │ │
текс (30/3) │ │
16,5 текс х 3 Rн 50,0 │ │
текс (40/3) │ │
Примечание. По согласованию с потребителем допускается:
применять другие материалы по качеству, защитным и эксплуатационным свойствам не ниже указанных в табл. 5;
для усилительных накладок в костюме типа Б использовать ткани арт. 55228, 56323.
ИС МЕГАНОРМ: примечание. Взамен ГОСТ 10581-82 Постановлением Госстандарта СССР от 28.10.1991 N 1662 с 1 января 1993 года введен в действие ГОСТ 10581-91. |
Маркировка костюмов - по ГОСТ 10581 и ГОСТ 12.4.115.
Упаковка костюмов - по ГОСТ 10581.
Правила приемки костюмов - по ГОСТ 23948.
Методы контроля качества костюмов - по ГОСТ 4103.
Транспортирование и хранение костюмов - по ГОСТ 10581.
5.1. Химическая чистка костюмов - по ГОСТ 12.4.169.
Рекомендуемое
ПАМЯТКА-ИНСТРУКЦИЯ ПО УХОДУ ЗА КОСТЮМАМИ
ВО ВРЕМЯ ЭКСПЛУАТАЦИИ
1. Спецодежду из хлопчатобумажной ткани необходимо ежедневно обеспыливать.
2. Стирку спецодежды производят 2 - 4 раза в месяц в мыльно-содовом растворе или растворе, содержащем моющие средства типа "Лотос", при 40 - 60 °C.
3. Спецодежду отжимают в центрифуге, высушивают на воздухе или в воздушной сушилке при 80 °C в расправленном виде и проглаживают утюгом или гладильным прессом:
из хлопчатобумажной ткани - при 180 °C;
из хлопчатобумажной ткани с вложением химических волокон - при 120 °C.
