Введен в действие
Постановлением Государственного
комитета СССР по стандартам
от 20 мая 1980 г. N 2239
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ФЛАНЦЫ ЛИТЫЕ ИЗ КОВКОГО ЧУГУНА НА Pу
ОТ 1,6 ДО 4,0 МПа (ОТ 16 ДО 40 кгс/см2)
КОНСТРУКЦИЯ И РАЗМЕРЫ
Cast malleable iron flanges for Pnom
from 1,6 to 4,0 MPa (from 16 to 40 kgf/cm2).
Design and dimensions
ГОСТ 12818-80
Список изменяющих документов
(в ред. Изменения N 1, утв. в декабре 1987 г.,
Изменения N 2, утв. в апреле 1992 г.)
Группа Г18
МКС 23.040.60
ОКП 37 9941
Взамен
ГОСТ 12817-67,
ГОСТ 12818-67,
ГОСТ 12819-67
Постановлением Государственного комитета СССР по стандартам от 20 мая 1980 г. N 2239 дата введения установлена
1 января 1983 года
Ограничение срока действия снято Постановлением Госстандарта от 15.04.92 N 402
Издание (июль 2003 г.) с Изменениями N 1, 2, утвержденными в декабре 1987 г., апреле 1992 г. (ИУС 4-88, 7-92).
1. Настоящий стандарт распространяется на фланцы литой арматуры, соединительных частей, машин, приборов, патрубков аппаратов и резервуаров из ковкого чугуна на условное давление Pу от 1,6 до 4,0 МПа (от 16 до 40 кгс/см2) и температуру среды от 243 до 673 К (от минус 30 до плюс 400 °C).
Требования пп. 1 - 3; 5; 7 настоящего стандарта являются обязательными, остальные требования - рекомендуемыми.
(Измененная редакция, Изм. N 2).

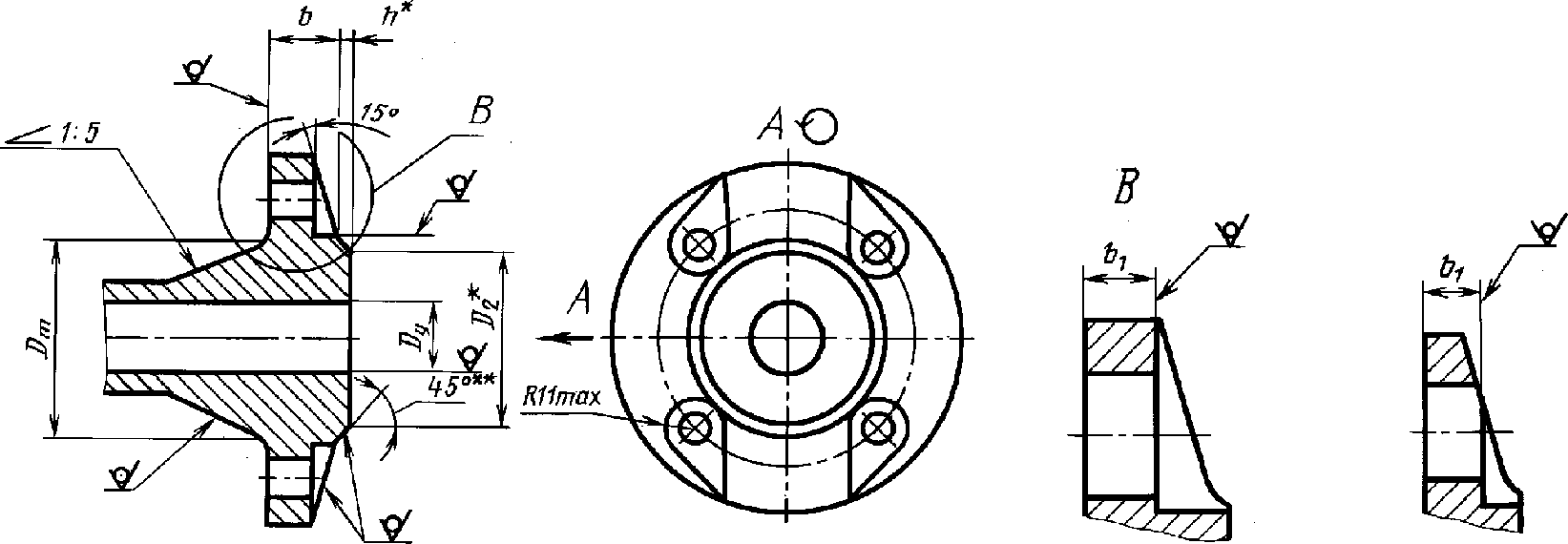

2. Конструкция и размеры фланцев должны соответствовать указанным на чертеже и в таблице.
3. Фланцы должны изготовляться с уплотнительными поверхностями исполнений 1, 2, 3 и присоединительными размерами по ГОСТ 12815-80.
4. Предельные отклонения размеров отливок - по 9-му классу точности ГОСТ 26645-85.
(Измененная редакция, Изм. N 2).
5. Неуказанные размеры и предельные отклонения - по рабочим чертежам, утвержденным в установленном порядке.
6. Допускается изготовление фланцев Dу 15 мм без скоса под углом 15° и выемки по радиусу R 11 max, а также квадратных фланцев со скосом от 8 до 15°.
7. Технические требования, материал фланцев, крепежных деталей и прокладок - по ГОСТ 12816-80.
--------------------------------
<*> D2 и h - по ГОСТ 12815-80.
<**> Допускается выполнять скругление.
Размеры в мм
Проход условный Dу
Pу, МПа (кгс/см2)
1,6 (16)
2,5 и 4,0 (25 и 40)
b
b1
Dm
b
b1
Dm
15
12
8
38
14
8
38
20
44
44
25
49
49
32
13
10
62
15
10
62
40
70
70
50
15
80
17
80
65
17
106
19
106
80
19
116
21
116
