Название документа
"ГОСТ 30340-95. Листы асбестоцементные волнистые. Технические условия"
(введен в действие Постановлением Минстроя РФ от 22.02.1996 N 18-12)
"ГОСТ 30340-95. Листы асбестоцементные волнистые. Технические условия"
(введен в действие Постановлением Минстроя РФ от 22.02.1996 N 18-12)
Постановлением Минстроя России
от 22 февраля 1996 г. N 18-12
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ЛИСТЫ АСБЕСТОЦЕМЕНТНЫЕ ВОЛНИСТЫЕ
ТЕХНИЧЕСКИЕ УСЛОВИЯ
Asbestos-cement corrugated sheets.
Spesifications
ГОСТ 30340-95
ОКСТУ 5781
1. Разработан Акционерным обществом "Стромкомпозит" Российской Федерации.
Внесен Минстроем России.
2. Принят Межгосударственной научно-технической комиссией по стандартизации и техническому нормированию в строительстве (МНТКС) 19 апреля 1995 г.
За принятие проголосовали:
┌──────────────────────────┬─────────────────────────────────────┐
│ Наименование государства │Наименование органа государственного │
│ │ управления строительством │
├──────────────────────────┼─────────────────────────────────────┤
│Азербайджанская Республика│Госстрой Азербайджанской Республики │
│Республика Армения │Госупрархитектуры Республики Армения │
│Республика Казахстан │Минстрой Республики Казахстан │
│Киргизская Республика │Госстрой Киргизской Республики │
│Республика Молдова │Минархстрой Республики Молдова │
│Российская Федерация │Минстрой России │
│Республика Таджикистан │Госстрой Республики Таджикистан │
│Республика Узбекистан │Госкомархитектстрой Республики │
│ │Узбекистан │
└──────────────────────────┴─────────────────────────────────────┘
3. Введен в действие с 1 сентября 1996 г. в качестве государственного стандарта Российской Федерации Постановлением Минстроя России от 22 февраля 1996 г. N 18-12.
4. Взамен ГОСТ 20430-84 и ГОСТ 16233-77.
Настоящий стандарт распространяется на асбестоцементные волнистые листы (далее - листы) и детали к ним, предназначенные для устройства кровель и стеновых ограждений зданий и сооружений.
Стандарт устанавливает обязательные требования, изложенные в
разделах 6,
7,
подразделах 4.2,
4.3,
8.2,
пунктах 3.2,
3.4 -
3.7,
4.1.2 -
4.1.4,
4.4.2,
8.1.3 -
8.1.5.
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ 3282-74 Проволока стальная низкоуглеродистая общего назначения. Технические условия
ГОСТ 3560-73 Лента стальная упаковочная. Технические условия
ГОСТ 8747-88 Изделия асбестоцементные листовые. Методы испытаний
ГОСТ 10198-91 Ящики деревянные для грузов массой св. 200 до 20000 кг. Общие технические условия
ГОСТ 15846-79 Продукция, отправляемая в районы Крайнего Севера и труднодоступные районы. Упаковка, маркировка, транспортирование и хранение
ГОСТ 22235-76 Вагоны грузовые магистральных железных дорог колеи 1520 мм. Общие требования по обеспечению сохранности при производстве погрузочно-разгрузочных и маневровых работ
ГОСТ 30244-94 Материалы строительные. Методы испытаний на горючесть
3 ФОРМА И ОСНОВНЫЕ РАЗМЕРЫ
3.1 По форме поперечного сечения (профилю, рисунок 1) листы изготавливают двух видов, определяемых высотой и шагом волны; обозначение профиля листа - 40/150; 54/200, где в числителе указана высота, а в знаменателе - шаг волны в миллиметрах.

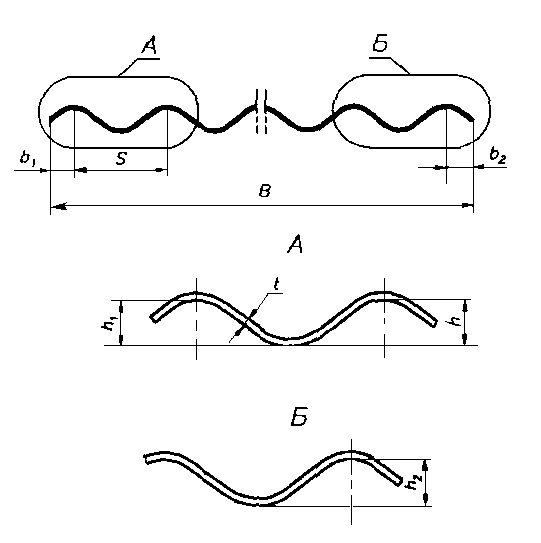

Рисунок 1. Форма поперечного сечения волнистого листа
3.2 Основные размеры листов должны соответствовать указанным в таблице 1.
Таблица 1
В миллиметрах
┌──────────────────────────────────┬─────────────────┬───────────┐
│ Наименование размера │ Номин. размер │Пред. откл.│
│ │ листов профиля │ │
│ ├────────┬────────┤ │
│ │ 40/150 │ 54/200 │ │
├──────────────────────────────────┼────────┼────────┼───────────┤
│Длина L │ 1750 │ 1750 │ +/- 15 │
│Ширина В: │ │ │ │
│ - 6-волнового листа │ - │ 1125 │ │
│ - 7-волнового листа │ 980 │ - │ + 10 │
│ │ │ │ - 5 │
│ - 8-волнового листа │ 1130 │ - │ │
│ │ │ │ │
│Толщина t │ 5,8 │6,0; 7,5│ + 1,0 │
│ │ │ │ - 0,3 │
│ │ │ │ │
│Высота волны: │ │ │ │
│ - рядовой h │ 40 │ 54 │ + 4 │
│ │ │ │ - 3 │
│ - перекрывающей h │ 40 │ 54 │ + 4 │
│ 1 │ │ │ - 5 │
│ - перекрываемой h │ 32 │ 45 │ + 4 │
│ 2 │ │ │ - 6 │
│Ширина перекрывающей кромки b │ 43 │ 60 │ +/- 7 │
│ 1 │ │ │ │
│Ширина перекрываемой кромки b <*> │ 37 │ 65 │ - │
│ 2 │ │ │ │
│Шаг волны S <*> │ 150 │ 200 │ - │
├──────────────────────────────────┴────────┴────────┴───────────┤
│ ------------------------------- │
│ <*> Размеры приведены как справочные и не являются│
│браковочными. │
└────────────────────────────────────────────────────────────────┘
3.3 Форма деталей и их сокращенное обозначение приведены на
рисунках 2 -
5 и в таблице 2.
Таблица 2
┌──────────────────────────────────┬─────────────────────────────┐
│ Наименование детали │ Сокращенное обозначение │
│ │ детали к листам профиля │
│ ├──────────────┬──────────────┤
│ │ 40/150 │ 54/200 │
├──────────────────────────────────┼──────────────┼──────────────┤
│Коньковая перекрываемая │ КС-1 │ КУ-1 │
│Коньковая перекрывающая │ КС-2 │ КУ-2 │
│Упрощенная коньковая перекрываемая│ УКС-1 │ УКУ-1 │
│Упрощенная коньковая перекрывающая│ УКС-2 │ УКУ-2 │
│Равнобокая угловая │ РС │ РУ │
│Лотковая │ ЛС │ ЛУ │
└──────────────────────────────────┴──────────────┴──────────────┘
Рисунок 2. Коньковые детали

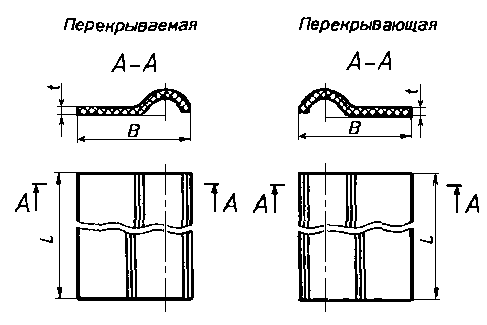

Рисунок 3. Упрощенные коньковые детали

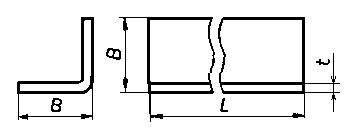

Рисунок 4. Равнобокая угловая деталь

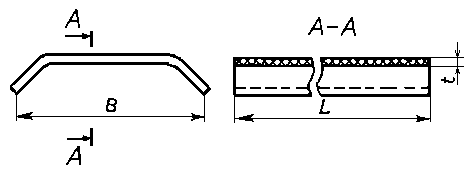

Рисунок 5. Лотковая деталь
3.4 Основные размеры деталей должны соответствовать указанным в таблице 3.
Таблица 3
В миллиметрах
┌───────────┬───────┬────────┬─────────┬───────────┬─────────────┐
│Сокращенное│Длина L│Ширина В│Толщина t│ Высота │ Высота │
│обозначение│ +/- 10│ +/- 10 │ + 1,0 │ рядовой │перекрывающей│
│ детали │ │ │ - 0,3 │ волны h │ волны h │
│ │ │ │ │ +/- 3 │ 1 │
│ │ │ │ │ │ +/- 3 │
├───────────┼───────┼────────┼─────────┼───────────┼─────────────┤
│ КС-1 │ │ 380 │ │ │ │
├───────────┤ ├────────┤ 7,5 │ 40 │ 46 │
│ КС-2 │ 1130 │ 385 │ │ │ │
├───────────┤ ├────────┼─────────┼───────────┼─────────────┤
│ УКС-1 │ │ │ │ │ │
├───────────┤ │ 330 │ │ │ │
│ УКС-2 │ │ │ │ │ │
├───────────┼───────┼────────┤ 5,8 │ - │ - │
│ РС │ │ 300 │ │ │ │
├───────────┤ 1750 ├────────┤ │ │ │
│ ЛС │ │ 405 │ │ │ │
├───────────┼───────┼────────┼─────────┼───────────┼─────────────┤
│ КУ-1 │ │ 380 │ │ │ │
├───────────┤ 1125 ├────────┤ │ 54 │ 60 │
│ КУ-2 │ │ 385 │ │ │ │
├───────────┼───────┼────────┤ ├───────────┼─────────────┤
│ УКУ-1 │ │ 440 │ │ │ │
├───────────┤ 1310 ├────────┤ 7,5 │ │ │
│ УКУ-2 │ │ 445 │ │ │ │
├───────────┼───────┼────────┤ │ - │ - │
│ РУ │ │ 300 │ │ │ │
├───────────┤ 1750 ├────────┤ │ │ │
│ ЛУ │ │ 405 │ │ │ │
└───────────┴───────┴────────┴─────────┴───────────┴─────────────┘
3.5 Листы и лотковые детали должны иметь прямоугольную форму в плане. Отклонение от прямоугольности не должно быть более 15 мм.
3.6 Продольные кромки листов, лотковых и равнобоких угловых деталей должны быть прямолинейными. Отклонение от прямолинейности не должно быть более 10 мм.
3.7 Условное обозначение листов и деталей должно состоять из:
- обозначения профиля листа, сокращенного обозначения детали;
- числа волн (только для листов профиля 40/150);
- толщины (только для листов профиля 54/200);
- обозначения настоящего стандарта.
Примеры условных обозначений:
1 Лист профиля 40/150 восьмиволновый:
40/150 - 8 ГОСТ 30340 - 95
2 Лист профиля 54/200 толщиной 7,5 мм:
54/200 - 7,5 ГОСТ 30340 - 95
3 Деталь упрощенная коньковая перекрывающая к листам профиля 54/200:
УКУ-2 ГОСТ 30340 - 95
3.8 Справочная масса листов и деталей приведена в
Приложении А.
Листы и детали должны изготовляться в соответствии с требованиями настоящего стандарта по технологическому регламенту, утвержденному предприятием-изготовителем.
4.1 Внешний вид
4.1.1 Листы и детали могут выпускаться окрашенными и неокрашенными.
4.1.2 Листы и детали не должны иметь отколов, пробоин и сквозных трещин.
Допускаются малозначительные дефекты:
- отдельные сдиры протяженностью в любом направлении не более 100 мм;
- отдельные щербины с одной стороны листа (детали) размером не более 15 мм в направлении, перпендикулярном кромке изделия. Общая величина щербин, измеренная вдоль кромки изделия, не должна превышать 60 мм;
- отдельные поверхностные разрывы длиной не более 100 мм и шириной 2 мм.
Суммарное число малозначительных дефектов на одном листе (детали) в любой комбинации не должно быть более трех, а число листов (деталей) с такими дефектами в выборке не должно быть более одной трети ее объема.
4.1.3 Цвет окрашенных листов и деталей и интенсивность их окраски должны соответствовать образцам-эталонам, утвержденным предприятием-изготовителем.
4.1.4 Поверхность листов и деталей должна быть равномерно окрашенной, без высолов и пятен, видимых на расстоянии 10 м.
4.2 Физико-механические показатели
4.2.1 Физико-механические показатели листов и деталей должны соответствовать указанным в таблице 4.
┌────────────────────────┬───────────────────────────────────────┐
│ Наименование │ Значение │
│ показателя ├─────────────────────────────┬─────────┤
│ │ для листов профиля │ для │
│ ├────────┬────────────────────┤ деталей │
│ │ │ 54/200 толщиной, мм│ │
│ │ 40/150 ├─────────┬──────────┤ │
│ │ │ 6,0 │ 7,5 │ │
├────────────────────────┼────────┴─────────┼──────────┼─────────┤
│Сосредоточенная штампо- │ │ │ │
│вая нагрузка кН (кгс), │ 1,5 (150) │2,2 (220) │ - │
│не менее │ │ │ │
├────────────────────────┼────────┬─────────┼──────────┼─────────┤
│Предел прочности при из-│ 16,0 │ 16,5 │ 19,0 │ 16,0 │
│гибе, МПа (кгс/см2), │ (160) │ (165) │ (190) │ (160) │
│не менее │ │ │ │ │
├────────────────────────┼────────┼─────────┼──────────┼─────────┤
│Плотность, г/см3, │ 1,60 │ 1,65 │ 1,70 │ 1,60 │
│не менее │ │ │ │ │
├────────────────────────┼────────┴─────────┼──────────┼─────────┤
│Ударная вязкость, │ │ │ │
│кДж/м2 (кгс х см/см2), │ 1,5 (1,5) │ 1,6 (1,6)│1,5 (1,5)│
│не менее │ │ │ │
├────────────────────────┼──────────────────┴──────────┼─────────┤
│Водонепроницаемость, ч, │ 24 │ - │
│не менее │ │ │
├────────────────────────┼──────────────────┬──────────┼─────────┤
│Морозостойкость: │ │ │ │
│ - число циклов попере- │ │ │ │
│менного замораживания и │ │ │ │
│оттаивания без видимых │ │ │ │
│признаков разрушения │ 25 │ 50 │ 25 │
│ ├──────────────────┴──────────┴─────────┤
│- остаточная прочность, │ 90 │
│%, не менее │ │
└────────────────────────┴───────────────────────────────────────┘
4.2.2 Окрашенная поверхность листов и деталей должна быть устойчива к истиранию. Прочность цветного покрытия, измеряемая количеством израсходованного при истирании кварцевого песка, должна быть не менее 3 кг.
4.3.1 На лицевой поверхности перекрываемой части листов и деталей должны быть нанесены:
- товарный знак или наименование предприятия-изготовителя;
- обозначение профиля листа (сокращенное обозначение детали), а на листах профиля 54/200 также толщина;
- номер партии.
4.3.2 Качество маркировки должно быть таким, чтобы исключалась возможность оспорить ее содержание.
4.4 Упаковка
4.4.1 Листы и детали поставляют без упаковки.
4.4.2 В районы Крайнего Севера и труднодоступные районы листы и детали должны поставляться в упакованном виде или в специализированных кассетах, а также, по согласованию с МПС, в универсальных крупнотоннажных контейнерах. Тара и упаковка - по
ГОСТ 15846.
5 ПОЖАРНО-ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА
Асбестоцементные волнистые листы и детали к ним относятся к группе негорючих строительных материалов по
ГОСТ 30244.
6.1 Каждая партия листов и деталей должна быть принята службой технического контроля предприятия-изготовителя в соответствии с требованиями настоящего стандарта.
6.2 Правила приемки - по
ГОСТ 30301 со следующим дополнением. Партию листов (деталей) принимают, если при проведении приемосдаточных испытаний по прочности на истирание цветного покрытия и состоянию окрашенной поверхности каждое изделие, отобранное для контроля, удовлетворяет требованиям настоящего стандарта.
6.3 При приемочном контроле предприятие-изготовитель может проводить приемосдаточные испытания по показателю испытательной планочной нагрузки вместо сосредоточенной штамповой нагрузки.
Значения испытательной планочной нагрузки приведены в
Приложении Б.
6.4 При проведении инспекционных проверок и контроля потребителем порядок отбора листов и деталей, число отбираемых изделий (объем выборки) и оценка результатов контроля - по
ГОСТ 30301.
6.5 Предприятие-изготовитель должно сопровождать каждую поставку листов и деталей документом о качестве, в котором указывают:
- наименование и адрес предприятия-изготовителя;
- условное обозначение листов (деталей);
- номер партии и дату изготовления;
- количество листов и деталей каждой партии в поставке;
- результаты испытаний каждой партии;
- обозначение настоящего стандарта.
7.1 Методы контроля - по
ГОСТ 8747 и настоящему стандарту.
7.2 Длину деталей измеряют следующим образом:
- коньковых и упрощенных коньковых деталей - вдоль оси раструбной части;
- равнобокой угловой детали - вдоль одной из боковых кромок;
- лотковой детали - вдоль оси детали.
7.3 Ширину коньковых и упрощенных коньковых деталей измеряют один раз посередине детали с использованием прямоугольных упоров; ширину равнобокой угловой детали и лотковой детали - у обеих торцевых кромок на расстоянии 30 - 50 мм от кромки.
Каждое измерение должно быть в пределах допускаемых отклонений.
7.4 Высоту каждой рядовой волны и перекрывающей волны коньковых деталей измеряют с торцевой стороны волнистой части.
7.5 Испытание сосредоточенной штамповой нагрузкой следует проводить для листов:
- профиля 40/150 - по схеме с двумя пролетами с расстоянием между опорами l, равным (750

5) мм в осях;
- профиля 54/200 - по схеме с одним пролетом с расстоянием между опорами l, равным (1500

5) мм в осях.
7.6 Величина предела прочности при изгибе отдельного образца не должна быть ниже нормативной, указанной в
таблице 4, более чем на 10%.
При испытании прочности листов испытательной планочной нагрузкой листы следует испытывать по схеме в соответствии с
чертежом 12 ГОСТ 8747.
7.7 При определении ударной вязкости необходимо использовать, в зависимости от вида детали, прокладки, маятник и пояс шкалы копра в соответствии с таблицей 5.
Таблица 5
┌────────────┬─────────────┬──────────┬──────────────┬───────────┐
│Сокращенное │ Номинальная │Пояс шкалы│ Толщина │ Масса │
│обозначение │ толщина │ копра │металлических │маятника, г│
│ детали │ детали, │ │прокладок под │ +/- 2 │
│ │ мм │ │опорами копра,│ │
│ │ │ │ мм +/- 0,3 │ │
├────────────┼─────────────┼──────────┼──────────────┼───────────┤
│ КС-1 │ │ │ │ │
│ КС-2 │ │ │ 17 │ │
├────────────┤ 7,5 │ Б ├──────────────┤ 291 │
│ КУ-1 │ │ │ │ │
│ КУ-2 │ │ │ 14 │ │
├────────────┼─────────────┼──────────┼──────────────┼───────────┤
│ УКС-1 │ │ │ │ │
│ УКС-2 │ 5,8 │ А │ 9 │ 163 │
├────────────┼─────────────┼──────────┼──────────────┼───────────┤
│ УКУ-1 │ │ │ │ │
│ УКУ-2 │ 7,5 │ Б │ 8 │ 291 │
├────────────┼─────────────┼──────────┼──────────────┼───────────┤
│ РС │ 5,8 │ А │ 9 │ 163 │
├────────────┼─────────────┼──────────┼──────────────┼───────────┤
│ РУ │ 7,5 │ Б │ 8 │ 291 │
├────────────┼─────────────┼──────────┼──────────────┼───────────┤
│ ЛС │ 5,8 │ А │ 9 │ 163 │
├────────────┼─────────────┼──────────┼──────────────┼───────────┤
│ ЛУ │ 7,5 │ Б │ 8 │ 291 │
└────────────┴─────────────┴──────────┴──────────────┴───────────┘
8 ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ
8.1 Транспортирование
8.1.1 Транспортирование листов и деталей производится транспортом любого вида с соблюдением
Правил перевозок грузов, установленных для транспорта данного вида, и требований другой документации, утвержденной в установленном порядке.
Транспортирование листов и деталей железнодорожным транспортом производится на платформах, в полувагонах и крытых вагонах. При этом их размещение и крепление должно производиться в соответствии с
ГОСТ 22235 и Техническими условиями погрузки и крепления грузов, утвержденными МПС.
8.1.2 Транспортирование листов и деталей осуществляют в пакетированном виде:
- в специализированных кассетах и других средствах пакетирования;
- в транспортных пакетах, сформированных с использованием деревянных подкладок или поддонов. В качестве обвязок применяют стальную ленту по
ГОСТ 3560 или проволоку по
ГОСТ 3282. Количество обвязок, их сечение, размеры подкладок и поддонов устанавливаются соответствующими нормативными документами.
8.1.3 Габаритные размеры пакетов не должны превышать по длине 1950 мм, по ширине 1350 мм, по высоте 1880 мм; масса пакета не должна быть более 5000 кг.
8.1.4 Транспортные пакеты должны быть маркированы в соответствии с
ГОСТ 14192 с указанием основных, дополнительных и информационных подписей, выполненных на самом пакете или ярлыке, надежно прикрепляемом к пакету.
8.1.5 Допускается транспортировать листы стопами в непакетированном виде в крытых железнодорожных вагонах и автомобилях.
При погрузке в крытые железнодорожные вагоны число листов в штабеле, состоящем из одной или более стоп, не должно превышать:
165 шт. - для листов профиля 40/150;
150 шт. " " " 54/200 толщиной 6,0 мм;
130 шт. " " " 54/200 " 7,5 мм.
8.2.1 Хранение листов и деталей у изготовителя должно осуществляться в соответствии с технологическим регламентом, утвержденным в установленном порядке, с соблюдением требований техники безопасности и сохранности продукции.
8.2.2 Транспортные пакеты при хранении у потребителя могут быть установлены друг на друга в штабели.
Стопы непакетированных листов должны храниться у потребителя на поддонах (подкладках). Стопы вместе с поддонами (подкладками) могут быть установлены друг на друга в штабели.
8.2.3 Установка транспортных пакетов или стоп с поддонами (подкладками) друг на друга должна осуществляться в соответствии с правилами техники безопасности. При этом общая высота штабеля из транспортных пакетов не должна превышать 3,5 м, а из стоп - 2,5 мм.
8.2.4 При погрузочно-разгрузочных, транспортно-складских и других работах не допускаются удары по листам и деталям и их сбрасывание с какой бы то ни было высоты; грузозахватные устройства должны иметь защитные приспособления (прокладки), исключающие возможность повреждения изделий.
9.1 При применении листов и деталей следует руководствоваться проектной документацией, утвержденной в установленном порядке.
9.2 Назначение листов и деталей приведено в таблицах 6 и
7.
Таблица 6
┌──────────────────────┬─────────────────────────────────────────┐
│ Вид листа │ Назначение листа │
├──────────────────────┼─────────────────────────────────────────┤
│40/150 8-волновый │Устройство чердачных кровель и стеновых │
│40/150 7-волновый │ограждений жилых, общественных и сельско-│
│ │хозяйственных зданий │
├──────────────────────┼─────────────────────────────────────────┤
│54/200 толщиной 6,0 мм│Устройство чердачных кровель и стеновых │
│ │ограждений жилых, общественных, сельско- │
│ │хозяйственных и производственных зданий │
├──────────────────────┼─────────────────────────────────────────┤
│54/200 толщиной 7,5 мм│Устройство бесчердачных кровель и стено- │
│ │вых ограждений производственных зданий │
│ │и сооружений │
└──────────────────────┴─────────────────────────────────────────┘
┌───────────────────────┬────────────────────────────────────────┐
│Сокращенное обозначение│ Назначение детали │
│ детали │ │
├───────────────────────┼────────────────────────────────────────┤
│КС-1, КС-2, КУ-1, КУ-2,│Устройство коньков │
│УКС-1, УКС-2, УКУ-1, │ │
│УКУ-2 │ │
├───────────────────────┼────────────────────────────────────────┤
│РС, РУ │Обрамление выступов над кровлей и углов │
│ │стен │
├───────────────────────┼────────────────────────────────────────┤
│ЛС, ЛУ │Устройство ендов и деформационных швов │
│ │покрытий и стен │
└───────────────────────┴────────────────────────────────────────┘
(информационное)
СПРАВОЧНАЯ МАССА ЛИСТОВ И ДЕТАЛЕЙ
Таблица А.1
Справочная масса листов
┌───────────────────────────────┬────────────────────────────────┐
│ Вид листа │ Масса, кг │
├───────────────────────────────┼────────────────────────────────┤
│ 40/150 7-волновый │ 23,2 │
│ 40/150 8-волновый │ 26,1 │
│ 54/200 толщиной 6,0 мм │ 26,0 │
│ 54/200 толщиной 7,5 мм │ 35,0 │
└───────────────────────────────┴────────────────────────────────┘
Таблица А.2
Справочная масса деталей
┌───────────────────────────────┬────────────────────────────────┐
│Сокращенное обозначение детали │ Масса, кг │
├───────────────────────────────┼────────────────────────────────┤
│ КС-1, КС-2, КУ-1, КУ-2 │ 8,0 │
│ УКС-1, УКС-2 │ 4,9 │
│ УКУ-1 │ 7,5 │
│ УКУ-2 │ 7,4 │
│ РС │ 14,3 │
│ РУ │ 14,7 │
│ ЛС │ 8,0 │
│ ЛУ │ 11,4 │
└───────────────────────────────┴────────────────────────────────┘
Примечание. Значение массы листов и деталей получены расчетным путем, исходя из влажности 12%, являются ориентировочными и не могут быть использованы в качестве нормативных.
(обязательное)
ИСПЫТАТЕЛЬНОЙ ПЛАНОЧНОЙ НАГРУЗКИ
АСБЕСТОЦЕМЕНТНЫХ ВОЛНИСТЫХ ЛИСТОВ
Таблица Б.1
┌──────────────┬────────────────┬───────────────┬────────────────┐
│Профиль листа │ Ширина, мм │ Толщина, мм │ Испытательная │
│ │ │ │ планочная │
│ │ │ │ нагрузка, │
│ │ │ │ кН (кгс) │
├──────────────┼────────────────┼───────────────┼────────────────┤
│ 40/150 │ 980 │ 5,8 │ 2,60 (260) │
│ 40/150 │ 1130 │ 5,8 │ 3,00 (300) │
│ 54/200 │ 1125 │ 6,0 │ 4,90 (490) │
│ 54/200 │ 1125 │ 7,5 │ 5,25 (525) │
└──────────────┴────────────────┴───────────────┴────────────────┘
