"ГОСТ 28132-95 (МЭК 254-2-85). Свинцово-кислотные тяговые батареи. Часть 2. Размеры аккумуляторов и выводов и маркировка полярности аккумуляторов"
(введен в действие Постановлением Госстандарта РФ от 25.07.1995 N 399)
"ГОСТ 28132-95 (МЭК 254-2-85). Свинцово-кислотные тяговые батареи. Часть 2. Размеры аккумуляторов и выводов и маркировка полярности аккумуляторов"
(введен в действие Постановлением Госстандарта РФ от 25.07.1995 N 399)
Содержание
Введен в действие
Постановлением Госстандарта РФ
от 25 июля 1995 г. N 399
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
СВИНЦОВО-КИСЛОТНЫЕ ТЯГОВЫЕ БАТАРЕИ
ЧАСТЬ 2. РАЗМЕРЫ АККУМУЛЯТОРОВ И ВЫВОДОВ
И МАРКИРОВКА ПОЛЯРНОСТИ АККУМУЛЯТОРОВ
Lead-acid traction batteries. Part 2. Dimensions of cells
and terminals and marking of polarity on cells
ГОСТ 28132-95
(МЭК 254-2-85)
ОКС 29.220.20;
ОКП 34 8100
Дата введения
1 января 1996 года
1. Разработан Техническим комитетом по стандартизации ТК 44 "Аккумуляторы" (НИАИ).
Внесен Госстандартом России.
2. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол N 7-95 от 26 апреля 1995 г.).
За принятие проголосовали:
Наименование государства | Наименование национального органа стандартизации |
Республика Беларусь Республика Казахстан Российская Федерация Украина | Белстандарт Госстандарт Республики Казахстан Госстандарт России Госстандарт Украины |
3. Постановлением Комитета Российской Федерации по стандартизации, метрологии и сертификации от 25.07.1995 N 399 межгосударственный стандарт ГОСТ 28132-95 введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 1 января 1996 г.
4. Настоящий стандарт содержит полный аутентичный текст международного стандарта МЭК 254-2-85 "Свинцово-кислотные тяговые батареи. Часть 2. Размеры аккумуляторов и выводов и маркировка полярности аккумуляторов" с дополнительными требованиями, отражающими потребности экономики страны.
5. Взамен ГОСТ 28132-89.
Настоящий стандарт распространяется на аккумуляторы для тяговых батарей, выводы батарей и маркировку полярности аккумуляторов.
Настоящий стандарт унифицирует:
- максимальные габаритные размеры аккумуляторов тяговых батарей (ширину, длину, высоту);
- маркировку полярности аккумуляторов и размеры соответствующих символов;
- основные размеры конических выводов батарей для соединения с наружным кабелем.
ИС МЕГАНОРМ: примечание. Дополнительные требования, выделенные курсивом в официальном тексте документа, в электронной версии документа отмечены знаком "&". |
&Дополнительные требования, отражающие потребности народного хозяйства, выделены курсивом.&
В настоящем стандарте использованы ссылки на следующие стандарты:
ИС МЕГАНОРМ: примечание. Взамен ГОСТ 959-91 Постановлением Госстандарта РФ от 09.01.2003 N 2-ст с 1 июля 2003 года введен в действие ГОСТ 959-2002. |
ГОСТ 959-91. Батареи аккумуляторные свинцовые стартерные напряжением 12 В для автотракторной и мотоциклетной техники. Общие технические условия
ГОСТ 18620-86. Изделия электротехнические. Маркировка
ГОСТ 28312-89. Аппаратура радиоэлектронная профессиональная. Условные графические обозначения.&
Аккумуляторы тяговых батарей в зависимости от их ширины должны относиться к рядам одной из двух серий:
E (узкие) и L (широкие).

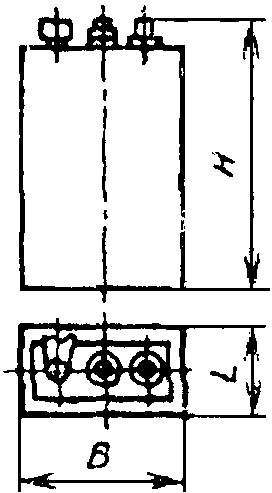

3.2.1. Габаритные размеры аккумуляторов (&рисунок 1&) для тяговых батарей обозначают следующими символами:
B - ширина (размер, параллельный поверхности пластин);
H - высота (включая крышку, вентиляционную пробку и выводы, но без наружного кабеля);
L - длина (размер, перпендикулярный к поверхности пластин).
&Рисунок 1&
3.2.2. Размеры аккумуляторов тяговых батарей должны соответствовать размерам, приведенным в таблице 1.
Таблица 1
Основные размеры аккумуляторов тяговых батарей
В миллиметрах
┌────────┬──────────────┬──────────┬──────────────┬──────────────┐
│ Серия │Ширина (макс.)│ Тип │Высота (макс.)│Длина (макс.) │
│ │ B │ │ H │ L │
├────────┼──────────────┼──────────┼──────────────┼──────────────┤
│ E │ 160 │ A │ 295 │ 64; 79 │
│ │ │ B │ 370 │ 95; 111 │
│ │ │ C │ 440 │ 127; 145 │
│ │ │ D │ 500 │ 160; 176 │
│ │ │ E │ 555 │ 192; 208 │
│ │ │ G │ 750 │ │
├────────┼──────────────┼──────────┼──────────────┼──────────────┤
│ L │ 198 │ B │ 370 │ 47; 65 │
│ │ │ C │ 440 │ 83; 101 │
│ │ │ D │ 500 │ 119; 137 │
│ │ │ E │ 555 │ 155; 174 │
│ │ │ F │ 605 │ 192 │
│ │ │ G │ 750 │ │
└────────┴──────────────┴──────────┴──────────────┴──────────────┘
&Условные обозначения аккумуляторов и батарей устанавливают в технических условиях на аккумуляторы и батареи конкретного типа в соответствии с нормативными документами на химические источники тока.&
И РАЗМЕРЫ СООТВЕТСТВУЮЩИХ СИМВОЛОВ
На аккумуляторе тяговой батареи наносят маркировку полярности только на положительный вывод.
Маркировка полярности должна иметь вогнутый или выпуклый знак "+" на крышке около положительного вывода.
Если маркировку полярности выполняют на отрицательном выводе, то вогнутый или выпуклый знак "-" наносят на крышку около отрицательного вывода.
Символы, используемые для маркировки полярности, должны соответствовать требованиям &ГОСТ 28312&.
Маркировка положительного вывода должна быть выполнена в соответствии с символом 5005 а - положительная полярность.
Возможная маркировка отрицательного вывода должна быть выполнена в соответствии с символом 5006 а - отрицательная полярность.
Фактическое значение размера "а" этих символов должно быть равно или более 5 мм.
Примечание. Размер "а" 5 мм соответствует общей длине каждого плеча символа, равного 6 мм.
&4.4. Требования к маркировке аккумуляторов (батарей) - по ГОСТ 18620.&
Настоящий стандарт определяет только основные размеры стандартизуемых типов выводов, необходимые для обеспечения их взаимозаменяемости.
Выводы тяговых батарей выбирают из следующих стандартизуемых типов:
A; B; C.

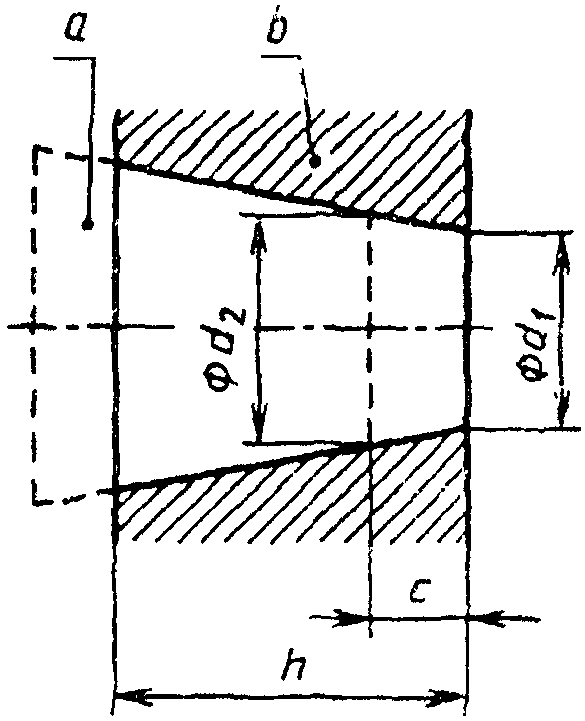

5.3. Основные размеры конических выводов тяговых батарей (наконечников конического кабеля и розетки) должны соответствовать приведенным на рисунке 2 и в таблице 2.
Конусность 1:8
a - конический наконечник кабеля; b - коническая розетка
Рисунок 2
Таблица 2
В миллиметрах
┌─────────────┬───────────┬────────────┬───────────┬─────────────┐
│ Тип вывода │ d │ h │ d │ c (макс.) │
│ │ 1 │ │ 2 │ │
├─────────────┼───────────┼────────────┼───────────┼─────────────┤
│ A │ 12,5 │ 25,0 │ 13,0 │ 4,0 │
│ B │ 14,0 │ 25,0 │ 14,5 │ 4,0 │
│ C │ 15,0 │ 36,0 │ 16,0 │ 8,0 │
├─────────────┴───────────┴────────────┴───────────┴─────────────┤
│ Примечания. 1. Максимальные площади поперечного сечения│
│отдельных гибких кабелей для использования с каждой конструкцией│
│выводов, мм2, для типов: │
│ A - 50; │
│ B - 70; │
│ C - 90. │
ИС МЕГАНОРМ: примечание.
Взамен ГОСТ 959-91 Постановлением Госстандарта РФ от
09.01.2003 N 2-ст с 1 июля 2003 года введен в действие
│ 2. Для кабелей меньшего размера следует делать ссылки на│
│размеры выводов, указанные в ГОСТ 959. │
└────────────────────────────────────────────────────────────────┘
