НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
БАТАРЕИ АККУМУЛЯТОРНЫЕ СВИНЦОВО-КИСЛОТНЫЕ ТЯГОВЫЕ
ЧАСТЬ 2
РАЗМЕРЫ АККУМУЛЯТОРОВ И ВЫВОДОВ
И МАРКИРОВКА ПОЛЯРНОСТИ АККУМУЛЯТОРОВ
Lead-acid traction batteries. Part 2. Dimensions of cells
and terminals and marking of polarity on cells
IEC 60254-2:2008
Lead-acid traction batteries - Part 2: Dimensions of cells
and terminals and marking of polarity on cells
(IDT)
ГОСТ Р МЭК 60254-2-2009
ОКС 29.220.20;
ОКП 34 8110
Дата введения
1 января 2011 года
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
1. Подготовлен Открытым акционерным обществом "Научно-исследовательский проектно-конструкторский и технологический институт стартерных аккумуляторов" (ОАО "НИИСТА") на основе собственного аутентичного перевода на русский язык стандарта, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 044 "Аккумуляторы и батареи".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 15 декабря 2009 г. N 941-ст.
4. Настоящий стандарт идентичен международному стандарту МЭК 60254-2:2008 "Свинцово-кислотные тяговые батареи. Часть 2: Размеры аккумуляторов и выводов и маркировка полярности аккумуляторов" (IEC 60254-2:2008 "Lead-acid traction batteries - Part 2: Dimensions of cells and terminals and marking of polarity on cells").
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном Приложении ДА.
5. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
Настоящий стандарт распространяется на свинцово-кислотные тяговые батареи, используемые в качестве источника электрической энергии для приведения в движение.
Объектами настоящего стандарта являются:
- максимальные внешние (предельные) размеры аккумуляторов тяговых батарей, т.е. ширина, высота и длина;
- форма маркировки полярности аккумуляторов тяговых батарей и размеры соответствующих символов;
- основные размеры выводов тяговых батарей, предназначенных для подсоединения выводных кабелей;
- размеры аккумуляторов, распространенных в Азии и Северной Америке.
В настоящем стандарте использована нормативная ссылка на следующий стандарт:
МЭК 60417-2002. Графические символы для использования на оборудовании (IEC 60417:2002. Graphical symbols for use on equipment).
Аккумуляторы тяговых батарей подразделяются по размерам на две серии в зависимости от ширины:
- E (узкие);
- L (широкие).
3.2.1. Габаритные (предельные) размеры аккумуляторов тяговых батарей представлены следующими символами:
b - ширина (размер, параллельный поверхности пластин);
h - высота (включает крышку, вентиляционную пробку и выводы, кроме силового кабеля);
l - длина (размер, перпендикулярный к поверхности пластин).
3.2.2. Основные размеры аккумуляторов тяговых батарей должны соответствовать указанным в таблице 1.
Таблица 1
Основные размеры аккумуляторов тяговых батарей
┌──────┬───────────────┬─────────┬──────────────────┬─────────────────────┐
│Серия │Ширина b , мм│ Тип │ Высота h , мм │Длина серий l , мм │
│ │ max │ │ max │ max │
├──────┼───────────────┼─────────┼──────────────────┼─────────────────────┤
│ E │ 160 │ A │ 300 │ 47, 64, 79 │
│ │ ├─────────┼──────────────────┼─────────────────────┤
│ │ │ B │ 370 │ 95, 111 │
│ │ ├─────────┼──────────────────┼─────────────────────┤
│ │ │ C │ 440 │ 127, 145 │
│ │ ├─────────┼──────────────────┼─────────────────────┤
│ │ │ D │ 510 │ 160, 176 │
│ │ ├─────────┼──────────────────┼─────────────────────┤
│ │ │ E │ 555 │ 192, 208 │
│ │ ├─────────┼──────────────────┤ │
│ │ │ G │ 750 │ │
├──────┼───────────────┼─────────┼──────────────────┼─────────────────────┤
│ L │ 198 │ A │ 370 │ 47, 65 │
│ │ ├─────────┼──────────────────┼─────────────────────┤
│ │ │ B │ 440 │ 83, 101 │
│ │ ├─────────┼──────────────────┼─────────────────────┤
│ │ │ C │ 510 │ 119, 137 │
│ │ ├─────────┼──────────────────┼─────────────────────┤
│ │ │ D │ 555 │ 155, 174 │
│ │ ├─────────┼──────────────────┼─────────────────────┤
│ │ │ E │ 605 │ 192 │
│ │ ├─────────┼──────────────────┤ │
│ │ │ G │ 750 │ │
└──────┴───────────────┴─────────┴──────────────────┴─────────────────────┘
Информация о размерах аккумуляторов тяговых батарей данного ряда приведена в таблице 2.
Таблица 2
Основные размеры аккумуляторов тяговых батарей,
распространенных в Азии
Размеры в миллиметрах
┌───┬─────────────────┬───────────────────────────────────────────────────┐
│Тип│ Габаритные │ Стандартный размер длины │
│ │ размеры │ │
│ ├──────┬─────┬────┤ │
│ │Общая │Высо-│Ши- │ │
│ │высота│та по│рина│ │
│ │ │баку │ │ │
├───┼──────┼─────┼────┼───┬───┬───┬───┬───┬───┬───┬───┬───┬───┬───┬───┬───┤
│ B │ 360 │ 323 │160 │ │ │90 │94 │109│128│144│161│ │ │206│ │ │
├───┼──────┼─────┼────┼───┼───┼───┼───┼───┼───┼───┼───┼───┼───┼───┼───┼───┤
│ C │ 390 │ 353 │160 │ │ │90 │94 │109│128│144│161│ │190│206│ │244│
├───┼──────┼─────┼────┼───┼───┼───┼───┼───┼───┼───┼───┼───┼───┼───┼───┼───┤
│ D │ 435 │ 398 │160 │60 │ │90 │94 │109│128│144│161│177│190│ │ │244│
├───┼──────┼─────┼────┼───┼───┼───┼───┼───┼───┼───┼───┼───┼───┼───┼───┼───┤
│DH │ 450 │ 413 │160 │ │ │ │ │ │ │144│161│177│ │206│ │ │
├───┼──────┼─────┼────┼───┼───┼───┼───┼───┼───┼───┼───┼───┼───┼───┼───┼───┤
│ F │ 530 │ 493 │160 │60 │75 │90 │ │109│128│144│ │177│190│ │225│ │
├───┼──────┼─────┼────┼───┼───┼───┼───┼───┼───┼───┼───┼───┼───┼───┼───┼───┤
│ I │ 560 │ 523 │160 │60 │75 │90 │ │109│128│144│161│ │190│206│225│244│
├───┼──────┼─────┼────┼───┼───┼───┼───┼───┼───┼───┼───┼───┼───┼───┼───┼───┤
│ H │ 740 │ 703 │160 │60 │75 │90 │94 │109│128│144│ │ │ │ │ │ │
└───┴──────┴─────┴────┴───┴───┴───┴───┴───┴───┴───┴───┴───┴───┴───┴───┴───┘
Информация о размерах аккумуляторов тяговых батарей данного ряда приведена в таблице 3.
Ширина и длина имеют особенности.
Таблица 3
Основные размеры аккумуляторов (открытых) тяговых батарей,
распространенных в Северной Америке
Пластины | Основание аккумуляторов | |||
узкого | широкого | |||
дюйм | мм | дюйм | мм | |
5 | 2,00 x 6,19 | 50,8 x 157,2 | - | - |
7 | 2,75 x 6,19 | 69,9 x 157,2 | - | - |
9 | 3,50 x 6,19 | 88,9 x 157,2 | 3,50 x 8,63 | 88,9 x 219,2 |
11 | 4,25 x 6,19 | 108,0 x 157,2 | 4,25 x 8,63 | 108,0 x 219,2 |
13 | 5,00 x 6,19 | 127,0 x 157,2 | 5,00 x 8,63 | 127,0 x 219,2 |
15 | 5,75 x 6,25 | 146,1 x 158,8 | 5,75 x 8,63 | 146,1 x 219,2 |
17 | 6,50 x 6,25 | 165,1 x 158,8 | 6,50 x 8,63 | 165,1 x 219,2 |
19 | 7,25 x 6,25 | 184,2 x 158,8 | 7,25 x 8,63 | 184,2 x 219,2 |
21 | 8,00 x 6,25 | 203,2 x 158,8 | 8,00 x 8,63 | 203,2 x 219,2 |
23 | 8,75 x 6,25 | 222,3 x 158,8 | - | - |
25 | 9,50 x 6,25 | 241,3 x 158,8 | - | - |
27 | 10,25 x 6,25 | 260,4 x 158,8 | - | - |
29 | 11,00 x 6,25 | 279,4 x 158,8 | - | - |
31 | 11,75 x 6,25 | 298,5 x 158,8 | - | - |
33 | 12,50 x 6,25 | 317,5 x 158,8 | - | - |
и размеры соответствующих символов
Аккумуляторы тяговых батарей должны иметь маркировку полярности, по крайней мере, положительного вывода.
Маркировка должна быть в форме символа "+", углубленного или рельефного, и находиться на крышке рядом с положительным выводом.
Отрицательный вывод также маркируют, нанося символ "-" углубленным или рельефным способом непосредственно на вывод или на крышке рядом с ним.
Символы используют для маркировки полярности в соответствии с МЭК 60417.
Маркировка положительного вывода осуществляется символом по МЭК 60417-5005 (2002-10): плюс, положительная полярность.
В случае маркировки отрицательного вывода должен применяться символ по МЭК 60417-5006 (2002-10): минус, отрицательная полярность.
Действительное значение размера a этого символа - не менее 5 мм.
Примечание. Размер a - 5 мм в соответствии с общей длиной каждого плеча символа, равного 6 мм.
Настоящий стандарт устанавливает основные размеры выводов только стандартизованных типов батарей, необходимые для обеспечения взаимозаменяемости. Использование других форм выводов недопустимо.
Основные размеры конусных выводов тяговых батарей выбирают из трех типов, приведенных в таблице 4 и на рисунке 1, в зависимости от площади сечения используемого кабеля.
a - конусный кабельный наконечник; b - конусное гнездо
Рисунок 1
Таблица 4
┌──────┬─────────────┬────────────────────────────────────────────────────┐
│ Тип │Максимальное │ Размеры, мм │
│вывода│ сечение ├────────────┬────────────┬────────────┬─────────────┤
│ │ кабеля, мм2 │ d │ h │ d │ c │
│ │ │ 1 │ │ 2 │ max │
├──────┼─────────────┼────────────┼────────────┼────────────┼─────────────┤
│ A │ 50 │ 12,5 │ 25,0 │ 13,0 │ 4,0 │
│ B │ 70 │ 14,0 │ 25,0 │ 14,5 │ 4,0 │
│ C │ 95 │ 15,0 │ 36,0 │ 16,0 │ 8,0 │
└──────┴─────────────┴────────────┴────────────┴────────────┴─────────────┘

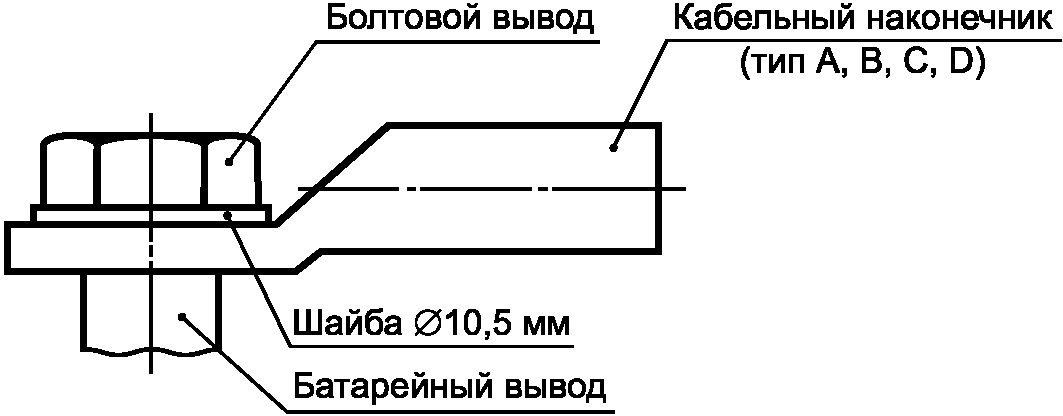

Тип кабельного наконечника для болтового вывода тяговых батарей, указанного на рисунке 2, должен выбираться в зависимости от максимального сечения кабеля, указанного в таблице 5.
Примечание 1. Выводы меньшего размера должны соответствовать размерам выводов по МЭК 60095-2.
Примечание 2. Выводы над крышкой применяются в основном для промышленного применения.
Рисунок 2
Таблица 5
для болтового вывода тяговых батарей
┌───────────────┬─────────────────┬───────────────────┬───────────────────┐
│Тип кабельного │Размер болтового │ Диаметр отверстия │ Максимальное │
│ наконечника │ вывода │ болта, мм │сечение кабеля, мм2│
├───────────────┼─────────────────┼───────────────────┼───────────────────┤
│ A │ М10 │ 11 │ 35 │
│ B │ М10 │ 11 │ 50 │
│ C │ М10 │ 11 │ 70 │
│ D │ М10 │ 11 │ 95 │
└───────────────┴─────────────────┴───────────────────┴───────────────────┘
Для более компактного и легкого соединения желательно уменьшение размеров выводов, особенно для развития будущих модификаций аккумуляторных батарей.
(справочное)
ССЫЛОЧНОМУ НАЦИОНАЛЬНОМУ СТАНДАРТУ РОССИЙСКОЙ ФЕДЕРАЦИИ
Таблица ДА.1
┌─────────────────────┬────────────┬──────────────────────────────────────┐
│ Обозначение │ Степень │ Обозначение и наименование │
│ ссылочного │соответствия│ соответствующего национального │
│ международного │ │ стандарта │
│ стандарта │ │ │
├─────────────────────┼────────────┼──────────────────────────────────────┤
│МЭК 60417-2002 │ MOD │ГОСТ 28312-89 (МЭК 417-73). Аппаратура│
│ │ │радиоэлектронная профессиональная. │
│ │ │Условные графические обозначения │
├─────────────────────┴────────────┴──────────────────────────────────────┤
│ Примечание. В настоящей таблице использовано следующее условное │
│обозначение степени соответствия стандарта: │
│ │
│ - MOD - модифицированный стандарт. │
└─────────────────────────────────────────────────────────────────────────┘
МЭК 60095-2:1984 Свинцово-кислотные стартерные батареи. Часть 2. Размеры
батарей и размеры и маркировка выводов.
