"ГОСТ 21963-2002 (ИСО 603-15-99, ИСО 603-16-99). Межгосударственный стандарт. Круги отрезные. Технические условия"
(введен в действие Постановлением Госстандарта России от 28.04.2003 N 134-ст)
"ГОСТ 21963-2002 (ИСО 603-15-99, ИСО 603-16-99). Межгосударственный стандарт. Круги отрезные. Технические условия"
(введен в действие Постановлением Госстандарта России от 28.04.2003 N 134-ст)
Содержание
Постановлением Государственного
комитета Российской Федерации
по стандартизации и метрологии
от 28 апреля 2003 г. N 134-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
КРУГИ ОТРЕЗНЫЕ
ТЕХНИЧЕСКИЕ УСЛОВИЯ
Grinding wheels for cutting-off. Specifications
ГОСТ 21963-2002
(ИСО 603-15-99, ИСО 603-16-99)
МКС 25.100.70
ОКП 39 8200
Дата введения
1 июля 2004 года
1. Разработан Межгосударственным техническим комитетом по стандартизации МТК 95/ПК "Абразивный инструмент" (ОАО "НПК "Абразивы и шлифование").
Внесен Госстандартом России.
2. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол N 22 от 6 ноября 2002 г.).
За принятие проголосовали:
┌─────────────────────────────────┬───────────────────────────────────────┐
│ Наименование государства │ Наименование национального органа │
│ │ по стандартизации │
├─────────────────────────────────┼───────────────────────────────────────┤
│Азербайджанская Республика │Азгосстандарт │
│Республика Армения │Армгосстандарт │
│Республика Беларусь │Госстандарт Республики Беларусь │
│Грузия │Грузстандарт │
│Республика Казахстан │Госстандарт Республики Казахстан │
│Кыргызская Республика │Кыргызстандарт │
│Республика Молдова │Молдова-Стандарт │
│Российская Федерация │Госстандарт России │
│Республика Таджикистан │Таджикстандарт │
│Туркменистан │Главгосслужба "Туркменстандартлары" │
│Украина │Госстандарт Украины │
└─────────────────────────────────┴───────────────────────────────────────┘
3. Стандарт полностью соответствует требованиям международных стандартов ИСО 603-15:1999 "Продукция абразивная на связке. Размеры. Часть 15. Круги отрезные для стационарных или переносных машин", ИСО 603-16:1999 "Продукция абразивная на связке. Размеры. Часть 16. Круги отрезные для ручных машин".
В стандарте учтены требования международных и европейского стандартов: ИСО 525:1999 "Продукция абразивная. Общие положения" в части разделов 1 и 3, 4.2 и 4.11; ИСО 13942:2000 "Продукция абразивная. Предельные отклонения размеров и допуски биений" в части 4.3 и 4.5; ЕН 12413:1999 "Требования безопасности для абразивной продукции на связке" в части разделов 1, 3, пунктов 4.2 и 4.11.
4. Постановлением Государственного комитета Российской Федерации по стандартизации и метрологии от 28 апреля 2003 г. N 134-ст межгосударственный стандарт ГОСТ 21963-2002 введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 1 июля 2004 г.
5. Взамен ГОСТ 21963-82.
Настоящий стандарт распространяется на отрезные круги на бакелитовой связке с упрочняющими элементами (BF) или без упрочняющих элементов (B) и вулканитовой связке с упрочняющими элементами (RF) или без упрочняющих элементов (R).
Отрезные круги предназначены для резки и прорезки металлических материалов (M) и неметаллических материалов (NM).
Требования, изложенные в разделах 3, 4 (кроме 4.2 и 4.12), 5 (кроме 5.3), 6 - 8, являются обязательными.
Обязательные требования, обеспечивающие безопасность жизни и здоровья граждан, изложены в 4.11.
Стандарт может быть использован для целей сертификации отрезных кругов.
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ 12.3.028-82. Система стандартов безопасности труда. Процессы обработки абразивным и эльборовым инструментом. Требования безопасности
ГОСТ 12.4.026-76 <*>. Система стандартов безопасности труда. Цвета сигнальные и знаки безопасности.
--------------------------------
<*> На территории Российской Федерации действует ГОСТ Р 12.4.026-2001.
ГОСТ 15.309-98. Система разработки и постановки продукции на производство. Испытания и приемка выпускаемой продукции. Основные положения
ГОСТ 3060-86. Круги шлифовальные. Допустимые неуравновешенные массы и метод их измерения
ГОСТ 3647-80. Материалы шлифовальные. Классификация. Зернистость и зерновой состав. Методы контроля
ИС МЕГАНОРМ: примечание. ГОСТ 25961-83 утратил силу с 1 января 2008 года в связи с введением в действие ГОСТ Р 52710-2007 (Приказ Ростехрегулирования от 14.02.2007 N 12-ст). |
ГОСТ 25961-83. Инструмент абразивный. Акустический метод контроля физико-механических свойств
ГОСТ 27595-88. Материалы шлифовальные и инструменты абразивные. Упаковка, маркировка, транспортирование и хранение
ГОСТ 30513-97. Инструмент абразивный и алмазный. Методы испытаний на безопасность.
3.1. Круги следует изготовлять следующих типов:
41 - плоские;

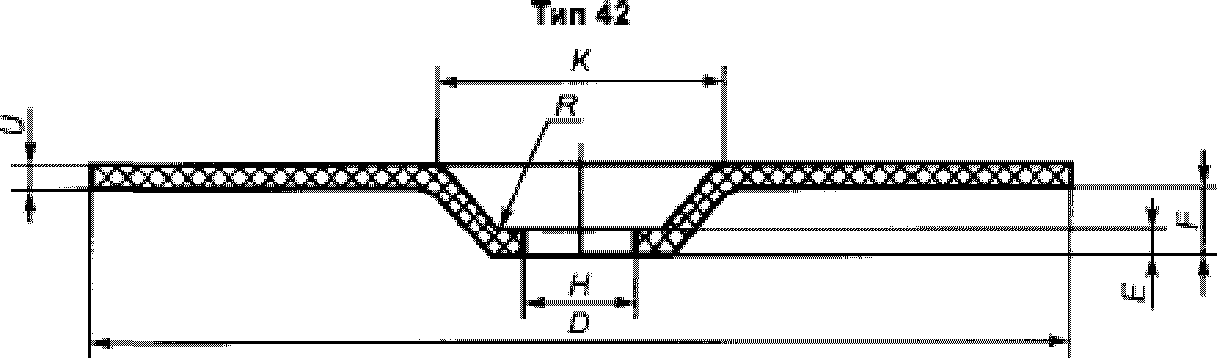

42 - с утопленным центром.
Рисунок 1
В миллиметрах
┌─────────┬────────────────────────────────────────────┬──────────────────┐
│ D │ T │ H │
│ │ │ H12 │
├─────────┼────────────────────────────────────────────┼──────────────────┤
│50 │0,3; 0,6; 1,0; 2,0; 2,5; 3,2 │10 │
│63 │0,3; 0,6; 0,8; 1,0; 1,25; 1,6; 2,0; 2,5; 3,2│10; 13 │
│80 │0,6; 0,8; 1,0; 1,25; 1,6; 2,0; 2,5; 3,2 │10; 13 │
│100 │0,6; 0,8; 1,0; 1,25; 1,6; 2,0; 2,5; 3,2 │10; 13; 16; 20 │
│115 │1,0; 1,6; 2,0; 2,5; 3,0; 3,2 │22,23 │
│125 │0,6; 0,8; 1,0; 1,25; 1,6; 2,0; 2,5; 3,0; 3,2│13; 20; 22,23; 32 │
│150 │0,6; 0,8; 1,0; 1,25; 1,6; 2,0; 2,5; 3,0; │13; 20; 22,23; 32 │
│ │3,2; 4,0 │ │
│180 │1,0; 1,25; 1,6; 2,0; 2,5; 3,0; 3,2; 4,0 │22; 22,23; 32 │
│200 │1,0; 1,6; 2,0; 2,5; 3,0; 3,2; 4,0 │20; 32 │
│230 │1,6; 2,0; 2,5; 3,0; 3,2; 4,0 │22; 22,23; 32 │
│250 │1,6; 2,0; 2,5; 3,0; 3,0; 3,2; 4,0 │20; 25,4; 32 │
│300 │2,0; 2,5; 3,0; 3,2; 4,0; 6,0 │22,23; 25,4; 32; │
│ │ │40; 51 │
│350 (356)│2,5; 3,2; 4,0 │22,23; 25,4; 32; │
│ │ │40 │
│400 (406)│3,2; 4,0; 5,0 │25,4; 32; 40; 51; │
│ │ │60 │
│450 (457)│3,2; 4,0; 5,0 │25,4; 32; 40; 51; │
│ │ │60 │
│500 (508)│4,0; 5,0; 6,0 │32; 40; 51; 60 │
│600 (610)│5,0; 6,0; 8,0 │32; 40; 51; 76,2 │
│750 (762)│6,0; 8,0 │60; 80; 100; 152,4│
│800 │6,0; 8,0; 10,0 │60; 80; 100 │
│900 │8,0; 9,0 │100 │
│1000 │8,0; 10,0; 13,0 │80; 100; 152,4 │
│1200 │10,0; 13,0 │100; 127 │
│1250 │10,0; 13,0 │100; 152,4; 203,2 │
│1500 │13,0; 15,0 │150; 152,4; 203,2 │
│1800 │16,0; 20,0 │203,2; 304,8 │
├─────────┴────────────────────────────────────────────┴──────────────────┤
│ Примечания │
│ 1. Размеры, заключенные в скобках, применять не рекомендуется. │
│ 2. По заказу потребителя допускается изготовлять круги размерами,│
│отличными от указанных в таблице. │
│ 3. Предельное отклонение для H = 10 мм должно быть +0,21 мм. │
└─────────────────────────────────────────────────────────────────────────┘
В миллиметрах
┌───────────────────────┬───────────────────────┬───────────┬──────┬────┬────┐
│ D │ U = E │ H │ K │F │R │
│ │ │ H12 │ │ min│ max│
├───────────────────────┼───────────────────────┼───────────┼──────┼────┼────┤
│80 │2,0; 2,5; 3,2 │ 10 │ 23 │ 4 │ 6 │
│100 │2,0; 2,5; 3,2 │ 16 │ 35,5 │ 4 │ 6 │
│115; 125; 150; 180; 230│2,0; 2,5; 3,0; 3,2; 4,0│ 22,23 │42; 45│4,6 │ 10 │
│400 (406) │4,0; 5,0; 6,0 │ 40 │ 122 │7,5 │ 10 │
│450 (457) │4,0; 5,0; 6,0 │ 40 │ 122 │7,5 │ 10 │
│500 (508) │5,0; 6,0 │ 40; 60 │ 122 │7,5 │ 10 │
│600 (610) │6,0; 8,0 │ 60; 76,2 │ 210 │ 13 │ 10 │
│800 │8,0; 10,0 │60; 80; 100│ 210 │ 13 │ 10 │
│1000 │10,0; 13,0 │ 127 │ 325 │ 18 │ 12 │
│1250 │13,0; 16,0 │ 127 │ 325 │ 18 │ 12 │
├───────────────────────┴───────────────────────┴───────────┴──────┴────┴────┤
│ Примечания │
│ 1. Размеры, заключенные в скобках, применять не рекомендуется. │
│ 2. По заказу потребителя допускается изготовлять круги размерами, │
│отличными от указанных в таблице. │
│ 3. Предельное отклонение для H = 10 мм должно быть +0,21 мм. │
└────────────────────────────────────────────────────────────────────────────┘
Пример условного обозначения круга типа 41 с наружным диаметром D = 400 мм, высотой T = 4,0 мм, диаметром посадочного отверстия H = 32 мм, из нормального электрокорунда марки 14А, зернистостью 80-Н, со звуковым индексом (ЗИ) 41-43, на бакелитовой связке, с упрочняющими элементами для резки металла с предельной рабочей скоростью 80 м/с 2-го класса неуравновешенности:
Круг отрезной 41 400 x 4,0 x 32 14А 80-Н 41-43 BF M 80 м/с 2 кл. ГОСТ 21963-2002
4.1. Круги следует изготовлять в соответствии с требованиями настоящего стандарта, по рабочим чертежам, утвержденным в установленном порядке.
4.2. Круги могут быть изготовлены из электрокорундовых (A) и (или) карбид-кремниевых (C) материалов зернистостями 125-5 (F16 - F220) по ГОСТ 3647.
Таблица 3
В миллиметрах
┌────────────────────────────────────┬────────────────────────────────────┐
│ Размер │ Пред. откл. │
├────────────────────────────────────┼────────────────────────────────────┤
│Наружный диаметр D: │ │
│ До 100 включ. │ +/- 2,0 │
│Св. 100 " 150 " │ +/- 2,5 │
│ " 150 " 400 " │ +/- 3,0 │
│ " 400 " 600 " │ +/- 5,0 │
│ " 600 " 1000 " │ +/- 7,5 │
│ " 1000 " 1800 " │ +/- 10,0 │
├────────────────────────────────────┼────────────────────────────────────┤
│Высота T; U: │ │
│ До 1,6 включ. │ +/- 0,2 │
│Св. 1,6 " 3,2 " │ +/- 0,3 │
│ " 3,2 " 4,0 " │ +/- 0,4 │
│ " 4,0 " 5,0 " │ +/- 0,6 │
│ " 5,0 " 6,0 " │ +/- 0,8 │
│ " 6,0 " 10 " │ +/- 1,0 │
│ " 10 " 16 " │ +/- 1,2 │
└────────────────────────────────────┴────────────────────────────────────┘
4.4. Неравномерность высоты кругов <1> не должна превышать значений, указанных в таблице 4.
--------------------------------
<1> До 1 января 2005 г.
Таблица 4
В миллиметрах
┌─────────────────────┬───────────────────────────────────────────────────┐
│ D │ Неравномерность высоты круга для T; U │
│ ├─────────────┬─────────────┬──────────────┬────────┤
│ │до 1,6 включ.│ св. 1,6 │ св. 6,0 │св. 13,0│
│ │ │до 6,0 включ.│до 13,0 включ.│ │
├─────────────────────┼─────────────┼─────────────┼──────────────┼────────┤
│ До 200 включ. │ 0,1 │ 0,2 │ - │ - │
│Св. 200 " 500 " │ 0,3 │ 0,4 │ - │ - │
│ " 500 " 800 " │ - │ 0,5 │ 0,6 │ - │
│ " 800 " 1200 " │ - │ - │ 0,7 │ - │
│ " 1200 │ - │ - │ 0,8 │ 1,0 │
└─────────────────────┴─────────────┴─────────────┴──────────────┴────────┘
4.5. Радиальное и торцовое биения <1> круга не должны превышать значений, указанных в таблице 5.
Таблица 5
В миллиметрах
┌────────────────────────────────────┬────────────────────────────────────┐
│ D │ Радиальное и торцовое биения │
├────────────────────────────────────┼────────────────────────────────────┤
│ До 100 включ. │ 0,5 │
│Св. 100 " 150 " │ 0,6 │
│ " 150 " 200 " │ 0,8 │
│ " 200 " 300 " │ 1,0 │
│ " 300 " 400 " │ 1,2 │
│ " 400 " 1000 " │ 1,6 │
│ " 1000 │ 2,0 │
└────────────────────────────────────┴────────────────────────────────────┘
4.6. Выпуклость плоскостей круга <2> не должна превышать неравномерность высоты круга.
--------------------------------
<2> До 1 января 2005 г.
4.7. Классы неуравновешенности по ГОСТ 3060: 1 и 2 - для зернистостей 63 и мельче; 1, 2 или 3 - для зернистостей 80 и крупнее.
4.9. Повреждения кромок не допускаются длиной и шириной более 3 мм в количестве более двух - для кругов диаметрами до 400 мм; длиной более 5 мм, шириной более 3 мм в количестве более четырех - для кругов диаметрами свыше 400 до 900 мм; длиной более 9 мм, шириной более 5 мм в количестве более шести - для кругов диаметрами свыше 900 мм.
4.10. Круги на бакелитовой связке следует изготовлять со звуковыми индексами 25 - 49, на вулканитовой связке - 23 - 45.
Значения звуковых индексов в зависимости от показаний приборов "Звук-110М" и "Звук-107" для кругов типа 41 указаны в Приложении А; для кругов типа 42 - по техническому документу, утвержденному в установленном порядке.
50, 63 - для кругов на бакелитовой связке без упрочняющих элементов;
80, 100, 125 - для кругов на бакелитовой связке с упрочняющими элементами;
50, 63, 80 - для кругов на вулканитовой связке.
Требования безопасности - по ГОСТ 12.3.028 и ГОСТ 30513.
Таблица 6
┌───────────────────────────────┬──────────────────────────────────────────────┬────────┐
│ Обозначение круга │ Режим резания │Коэффи- │
│ ├───────────────────┬─────────┬───────┬────────┤циент │
│ │ обрабатываемый │ Подача, │Рабочая│Мощность│резания,│
│ │ материал │ мм/мин │ско- │двига- │не менее│
│ │ │ │рость │теля, │ │
│ │ │ │круга, │кВт, │ │
│ │ │ │м/с │не менее│ │
├───────────────────────────────┼───────────────────┼─────────┼───────┼────────┼────────┤
│41, 42 - 400 x 4 x 32 14A │Сталь 10: │200 - 300│ 80 │ 15 │ 2,5 │
│63-H; 80-H 35-39BFM │труба 83 x 4 мм │ │ │(стацио-│ │
│ │ │ │ │нарные │ │
│ │ │ │ │машины) │ │
├───────────────────────────────┼───────────────────┼─────────┼───────┼────────┼────────┤
│41, 42 - 400 x 4 x 32 │Кирпич шамотный │300 - 700│ 80 │ 4 │ 30,0 │
│51C63-H35-39BFNM │230 x 113 x 65 мм │ │ │(стацио-│ │
│ │ │ │ │нарные │ │
│ │ │ │ │машины) │ │
├───────────────────────────────┼───────────────────┼─────────┼───────┼────────┼────────┤
│41, 42 - 400 x 4 x 32 │Сталь 45: │700 - 900│ 60 │ 15 │ 0,90 │
│14A40-H33-37RM │труба 25 x 4,5 мм │ │ │(стацио-│ │
│ │ │ │ │нарные │ │
│ │ │ │ │машины) │ │
├───────────────────────────────┼───────────────────┼─────────┼───────┼────────┼────────┤
│41, 42 - 230 x 3,0(2,5) x 22,23│Сталь 10: │200 - 300│ 80 │ 1,8 │ 1,5 │
│14A40-H; 63-H 35-39BFM │труба 21,3 x 2,8 мм│ │ │(ручные │ │
│ │ │ │ │и пере- │ │
│ │ │ │ │носные │ │
│ │ │ │ │машины) │ │
└───────────────────────────────┴───────────────────┴─────────┴───────┴────────┴────────┘
- товарный знак и наименование предприятия-изготовителя;
- страна-изготовитель, юридический адрес;
- условное обозначение круга (для D <= 150 мм допускается не наносить класс неуравновешенности и обозначение стандарта);
- номер партии или дата выпуска (месяц и год);
- штамп ОТК;
- знак соответствия для сертифицированной продукции;
ИС МЕГАНОРМ: примечание. Взамен ГОСТ 12.4.026-76 Постановлением Госстандарта России от 19.09.2001 N 387-ст на территории Российской Федерации с 1 января 2003 года введен в действие ГОСТ Р 12.4.026-2001. |
- знаки безопасности (номера знаков 3.2; 3.5 - 3.7) по ГОСТ 12.4.026;
- предельная частота вращения круга,
;
;- цветные полосы по ГОСТ 12.3.028;
- штриховой код (при наличии).
Примечания
1. В условном обозначении круга допускается использовать обозначение зернистости по ГОСТ 3647, приложение 6.
2. Интервал звуковых индексов следует наносить в количестве не более трех.
3. Номер партии или дату выпуска, а также штамп ОТК допускается наносить на упаковку.
4. На кругах с D > 500 мм допускается наносить маркировку на торцевую поверхность круга.
4.14. Круги одного размера, одной характеристики и одной партии упаковывают в картонные коробки, обеспечивающие их сохранность при транспортировании и хранении.
Допускается упаковывать круги в термоусадочную пленку.
4.15. На коробку должна быть наклеена этикетка, содержащая:
- товарный знак и наименование предприятия-изготовителя;
- страну-изготовитель, юридический адрес;
- условное обозначение круга;
- дату изготовления;
- штамп ОТК;
- количество кругов.
5.1. Для контроля соответствия кругов требованиям настоящего стандарта предприятие-изготовитель должно проводить приемочный контроль и периодические испытания по ГОСТ 15.309.
5.2. Объем выборки при приемочном контроле:
4.8, 4.9, 4.13 - 100%, 3.2, 4.3 - 4.7, 4.10 - 10% от партии, но не менее 5 шт., 4.11 - 1% от партии, но не менее 3 шт. - для кругов с рабочей скоростью до 63 м/с, 5% от партии, но не менее 5 шт. - для кругов с рабочей скоростью свыше 63 м/с, 4.14 - не менее 5 коробок от партии.
5.3. Объем периодических испытаний: по 4.12 - не менее 5 шт. от партии, не реже одного раза в год.
6.1. Контроль размеров следует проводить с применением универсальных средств измерений. Контроль по 4.8, 4.13 и 4.14 - визуальный.
6.2. Неравномерность высоты круга следует определять по разности максимального и минимального значений измеряемой высоты в четырех диаметрально противоположных точках периферии круга, расположенных на расстоянии (10 +/- 1) мм от его кромки.
6.3. Контроль неуравновешенности кругов - по ГОСТ 3060.
Примечание. Контроль неуравновешенности кругов с D <= 250 мм допускается не проводить.
ИС МЕГАНОРМ: примечание. ГОСТ 25961-83 утратил силу с 1 января 2008 года в связи с введением в действие ГОСТ Р 52710-2007 (Приказ Ростехрегулирования от 14.02.2007 N 12-ст). |
6.4. Звуковые индексы следует контролировать по ГОСТ 25961.
6.5. Испытания кругов на механическую прочность - по ГОСТ 12.3.028 и ГОСТ 30513.
6.6. Коэффициент K резания (отношение площади разрезанной заготовки к площади изношенной части круга) при срабатывании круга до 0,75 от начального вычисляют по формуле
, (1)где n - количество резов круга;
- площадь сечения разрезаемой заготовки, см2;
и
- диаметр круга до и после резки, см.7.1. Транспортирование и хранение - по ГОСТ 27595.
8.1. Изготовитель должен гарантировать соответствие кругов требованиям настоящего стандарта при соблюдении условий эксплуатации, транспортирования и хранения.
(обязательное)
ПРИБОРОВ ЗВУК-110М И ЗВУК-107 ПРИ КОНТРОЛЕ КРУГОВ ТИПА 41
Таблица А.1
┌─────────┬──────────────────────────────────────────────────────────────────────────────────────────────────────────────────────┐
│Звуковой │ Показания, кГц, для кругов размерами D x H │
│ индекс ├────────────────┬────────────────┬────────────────┬────────────────┬────────────────┬────────────────┬────────────────┤
│ │ 50 x 10 │ 63 x 10 │ 63 x 13 │ 80 x 10 │ 80 x 13 │ 100 x 10 │ 100 x 13 │
├─────────┼────────────────┼────────────────┼────────────────┼────────────────┼────────────────┼────────────────┼────────────────┤
│ 25 │От 17,7 до 19,2│От 15,1 до 16,4│От 13,9 до 15,0│От 12,4 до 13,5│От 11,8 до 12,8│От 10,1 до 10,9│От 9,90 до 10,7│
│ 27 │Св. 19,2 " 20,7│Св. 16,4 " 17,6│Св. 15,0 " 16,2│Св. 13,5 " 14,5│Св. 12,8 " 13,8│Св. 10,9 " 11,8│Св. 10,7 " 11,6│
│ 29 │ " 20,7 " 22,1│ " 17,6 " 18,9│ " 16,2 " 17,4│ " 14,5 " 15,6│ " 13,8 " 14,8│ " 11,8 " 12,6│ " 11,6 " 12,4│
│ 31 │ " 22,1 " 23,6│ " 18,9 " 20,2│ " 17,4 " 18,5│ " 15,6 " 16,6│ " 14,8 " 15,8│ " 12,6 " 13,4│ " 12,4 " 13,2│
│ 33 │ " 23,6 " 25,1│ " 20,2 " 21,4│ " 18,5 " 19,7│ " 16,6 " 17,6│ " 15,8 " 16,8│ " 13,4 " 14,3│ " 13,2 " 14,0│
│ 35 │ " 25,1 " 26,6│ " 21,4 " 22,7│ " 19,7 " 20,8│ " 17,6 " 18,7│ " 16,8 " 17,8│ " 14,3 " 15,1│ " 14,0 " 14,9│
│ 37 │ " 26,6 " 28,0│ " 22,7 " 23,9│ " 20,8 " 22,0│ " 18,7 " 19,7│ " 17,8 " 18,7│ " 15,1 " 16,0│ " 14,9 " 15,7│
│ 39 │ " 28,0 " 29,5│ " 23,9 " 25,2│ " 22,0 " 23,1│ " 19,7 " 20,7│ " 18,7 " 19,7│ " 16,0 " 16,8│ " 15,7 " 16,5│
│ 41 │ " 29,5 " 31,0│ " 25,2 " 26,5│ " 23,1 " 24,3│ " 20,7 " 21,8│ " 19,7 " 20,7│ " 16,8 " 17,6│ " 16,5 " 17,3│
│ 43 │ " 31,0 " 32,5│ " 26,5 " 27,7│ " 24,3 " 25,5│ " 21,8 " 22,8│ " 20,7 " 21,7│ " 17,6 " 18,5│ " 17,3 " 18,2│
├─────────┼────────────────┼────────────────┼────────────────┼────────────────┼────────────────┼────────────────┼────────────────┤
│Частотный│ 0,007380 │ 0,006300 │ 0,005785 │ 0,005185 │ 0,004932 │ 0,004200 │ 0,004126 │
│коэффици-│ │ │ │ │ │ │ │
│ент формы│ │ │ │ │ │ │ │
│ -1 │ │ │ │ │ │ │ │
│F, м │ │ │ │ │ │ │ │
└─────────┴────────────────┴────────────────┴────────────────┴────────────────┴────────────────┴────────────────┴────────────────┘
Продолжение таблицы А.1
┌─────────┬──────────────────────────────────────────────────────────────────────────────────────────────────────────────────────┐
│Звуковой │ Показания, кГц, для кругов размерами D x H │
│ индекс ├────────────────┬────────────────┬────────────────┬────────────────┬────────────────┬────────────────┬────────────────┤
│ │ 100 x 16 │ 100 x 20 │ 100 x 22 │ 115 x 22,23 │ 125 x 13 │ 125 x 20 │ 125 x 22,23 │
├─────────┼────────────────┼────────────────┼────────────────┼────────────────┼────────────────┼────────────────┼────────────────┤
│ 25 │От 9,51 до 10,30│От 8,86 до 9,59│От 8,51 до 9,22│От 7,80 до 8,45│От 8,08 до 8,75│От 7,61 до 8,24│От 7,38 до 8,00│
│ 27 │Св. 10,3 " 11,1│Св. 9,59 " 10,3│Св. 9,22 " 9,93│Св. 8,45 " 9,10│Св. 8,75 " 9,43│Св. 8,24 " 8,87│Св. 8,00 " 8,61│
│ 29 │ " 11,1 " 11,9│ " 10,3 " 11,1│ " 9,93 " 10,6│ " 9,10 " 9,75│ " 9,43 " 10,1│ " 8,87 " 9,51│ " 8,61 " 9,23│
│ 31 │ " 11,9 " 12,7│ " 11,1 " 11,8│ " 10,6 " 11,3│ " 9,75 " 10,4│ " 10,1 " 10,8│ " 9,51 " 10,1│ " 9,23 " 9,84│
│ 33 │ " 12,7 " 13,5│ " 11,8 " 12,5│ " 11,3 " 12,1│ " 10,4 " 11,1│ " 10,8 " 11,4│ " 10,1 " 10,8│ " 9,84 " 10,5│
│ 35 │ " 13,5 " 14,3│ " 12,5 " 13,3│ " 12,1 " 12,8│ " 11,1 " 11,7│ " 11,4 " 12,1│ " 10,8 " 11,4│ " 10,5 " 11,1│
│ 37 │ " 14,3 " 15,1│ " 13,3 " 14,0│ " 12,8 " 13,5│ " 11,7 " 12,4│ " 12,1 " 12,8│ " 11,4 " 12,0│ " 11,1 " 11,7│
│ 39 │ " 15,1 " 15,8│ " 14,0 " 14,8│ " 13,5 " 14,2│ " 12,4 " 13,0│ " 12,8 " 13,5│ " 12,0 " 12,7│ " 11,7 " 12,3│
│ 41 │ " 15,8 " 16,6│ " 14,8 " 15,5│ " 14,2 " 14,9│ " 13,0 " 13,7│ " 13,5 " 14,1│ " 12,7 " 13,3│ " 12,3 " 12,9│
│ 43 │ " 16,6 " 17,4│ " 15,5 " 16,2│ " 14,9 " 15,6│ " 13,7 " 14,3│ " 14,1 " 14,8│ " 13,3 " 13,9│ " 12,9 " 13,5│
├─────────┼────────────────┼────────────────┼────────────────┼────────────────┼────────────────┼────────────────┼────────────────┤
│Частотный│ 0,003961 │ 0,003690 │ 0,003545 │ 0,003250 │ 0,003367 │ 0,003169 │ 0,003076 │
│коэффици-│ │ │ │ │ │ │ │
│ент формы│ │ │ │ │ │ │ │
│ -1 │ │ │ │ │ │ │ │
│F, м │ │ │ │ │ │ │ │
└─────────┴────────────────┴────────────────┴────────────────┴────────────────┴────────────────┴────────────────┴────────────────┘
Продолжение таблицы А.1
┌─────────┬──────────────────────────────────────────────────────────────────────────────────────────────────────────────────────┐
│Звуковой │ Показания, кГц, для кругов размерами D x H │
│ индекс ├────────────────┬────────────────┬────────────────┬────────────────┬────────────────┬────────────────┬────────────────┤
│ │ 125 x 32 │ 150 x 13 │ 150 x 20 │ 150 x 22,23 │ 150 x 32 │ 180 x 22 │ 180 x 22,23 │
├─────────┼────────────────┼────────────────┼────────────────┼────────────────┼────────────────┼────────────────┼────────────────┤
│ 25 │От 6,30 до 6,83│От 6,72 до 7,28│От 6,58 до 7,13│От 6,45 до 6,99│От 5,75 до 6,23│От 5,55 до 6,01│От 5,54 до 6,00│
│ 27 │Св. 6,83 " 7,35│Св. 7,28 " 7,84│Св. 7,13 " 7,67│Св. 6,99 " 7,53│Св. 6,23 " 6,71│Св. 6,01 " 6,47│Св. 6,00 " 6,46│
│ 29 │ " 7,35 " 7,88│ " 7,84 " 8,40│ " 7,67 " 8,22│ " 7,53 " 8,06│ " 6,71 " 7,19│ " 6,47 " 6,93│ " 6,46 " 6,92│
│ 31 │ " 7,88 " 8,40│ " 8,40 " 8,96│ " 8,22 " 8,77│ " 8,06 " 8,60│ " 7,19 " 7,67│ " 6,93 " 7,39│ " 6,92 " 7,38│
│ 33 │ " 8,40 " 8,93│ " 8,96 " 9,52│ " 8,77 " 9,32│ " 8,60 " 9,14│ " 7,67 " 8,15│ " 7,39 " 7,86│ " 7,38 " 7,85│
│ 35 │ " 8,93 " 9,45│ " 9,52 " 10,1│ " 9,32 " 9,87│ " 9,14 " 9,68│ " 8,15 " 8,63│ " 7,86 " 8,32│ " 7,85 " 8,31│
│ 37 │ " 9,45 " 10,0│ " 10,1 " 10,6│ " 9,87 " 10,4│ " 9,68 " 10,2│ " 8,63 " 9,10│ " 8,32 " 8,78│ " 8,31 " 8,77│
│ 39 │ " 10,0 " 10,5│ " 10,6 " 11,2│ " 10,4 " 11,0│ " 10,2 " 10,8│ " 9,10 " 9,58│ " 8,78 " 9,24│ " 8,77 " 9,23│
│ 41 │ " 10,5 " 11,0│ " 11,2 " 11,8│ " 11,0 " 11,5│ " 10,8 " 11,3│ " 9,58 " 10,1│ " 9,24 " 9,70│ " 9,23 " 9,69│
│ 43 │ " 11,0 " 11,6│ " 11,8 " 12,3│ " 11,5 " 12,1│ " 11,3 " 11,8│ " 10,1 " 10,5│ " 9,70 " 10,2│ " 9,69 " 10,2│
├─────────┼────────────────┼────────────────┼────────────────┼────────────────┼────────────────┼────────────────┼────────────────┤
│Частотный│ 0,002625 │ 0,002800 │ 0,002740 │ 0,002688 │ 0,002396 │ 0,002311 │ 0,002308 │
│коэффици-│ │ │ │ │ │ │ │
│ент формы│ │ │ │ │ │ │ │
│ -1 │ │ │ │ │ │ │ │
│F, м │ │ │ │ │ │ │ │
└─────────┴────────────────┴────────────────┴────────────────┴────────────────┴────────────────┴────────────────┴────────────────┘
Продолжение таблицы А.1
┌─────────┬──────────────────────────────────────────────────────────────────────────────────────────────────────────────────────┐
│Звуковой │ Показания, кГц, для кругов размерами D x H │
│ индекс ├────────────────┬────────────────┬────────────────┬────────────────┬────────────────┬────────────────┬────────────────┤
│ │ 180 x 32 │ 200 x 20 │ 200 x 22 │ 200 x 32 │ 230 x 22 │ 230 x 22,23 │ 230 x 32 │
├─────────┼────────────────┼────────────────┼────────────────┼────────────────┼────────────────┼────────────────┼────────────────┤
│ 25 │От 5,13 до 5,55│От 5,04 до 5,46│От 5,04 до 5,46│От 4,75 до 5,15│От 4,38 до 4,75│От 4,38 до 4,75│От 4,26 до 4,61│
│ 27 │Св. 5,55 " 5,98│Св. 5,46 " 5,88│Св. 5,46 " 5,88│Св. 5,15 " 5,55│Св. 4,75 " 5,11│Св. 4,75 " 5,11│Св. 4,61 " 4,97│
│ 29 │ " 5,98 " 6,41│ " 5,88 " 6,30│ " 5,88 " 6,30│ " 5,55 " 5,94│ " 5,11 " 5,48│ " 5,11 " 5,48│ " 4,97 " 5,32│
│ 31 │ " 6,41 " 6,84│ " 6,30 " 6,72│ " 6,30 " 6,72│ " 5,94 " 6,34│ " 5,48 " 5,84│ " 5,48 " 5,84│ " 5,32 " 5,68│
│ 33 │ " 6,84 " 7,26│ " 6,72 " 7,14│ " 6,72 " 7,14│ " 6,34 " 6,73│ " 5,84 " 6,21│ " 5,84 " 6,21│ " 5,68 " 6,03│
│ 35 │ " 7,26 " 7,69│ " 7,14 " 7,56│ " 7,14 " 7,56│ " 6,73 " 7,13│ " 6,21 " 6,57│ " 6,21 " 6,57│ " 6,03 " 6,39│
│ 37 │ " 7,69 " 8,12│ " 7,56 " 7,98│ " 7,56 " 7,97│ " 7,13 " 7,53│ " 6,57 " 6,94│ " 6,57 " 6,94│ " 6,39 " 6,74│
│ 39 │ " 8,12 " 8,54│ " 7,98 " 8,40│ " 7,97 " 8,39│ " 7,53 " 7,92│ " 6,94 " 7,30│ " 6,94 " 7,30│ " 6,74 " 7,10│
│ 41 │ " 8,54 " 8,97│ " 8,40 " 8,82│ " 8,39 " 8,81│ " 7,92 " 8,32│ " 7,30 " 7,67│ " 7,30 " 7,67│ " 7,10 " 7,45│
│ 43 │ " 8,97 " 9,40│ " 8,82 " 9,24│ " 8,81 " 9,23│ " 8,32 " 8,71│ " 7,67 " 8,03│ " 7,67 " 8,03│ " 7,45 " 7,81│
├─────────┼────────────────┼────────────────┼────────────────┼────────────────┼────────────────┼────────────────┼────────────────┤
│Частотный│ 0,002136 │ 0,002100 │ 0,002099 │ 0,001981 │ 0,001826 │ 0,001826 │ 0,001775 │
│коэффици-│ │ │ │ │ │ │ │
│ент формы│ │ │ │ │ │ │ │
│ -1 │ │ │ │ │ │ │ │
│F, м │ │ │ │ │ │ │ │
└─────────┴────────────────┴────────────────┴────────────────┴────────────────┴────────────────┴────────────────┴────────────────┘
Продолжение таблицы А.1
┌─────────┬──────────────────────────────────────────────────────────────────────────────────────────────────────────────────────┐
│Звуковой │ Показания, кГц, для кругов размерами D x H │
│ индекс ├────────────────┬────────────────┬────────────────┬────────────────┬────────────────┬────────────────┬────────────────┤
│ │ 250 x 20 │ 250 x 25,4 │ 250 x 32 │ 300 x 22,23 │ 300 x 25,4 │ 300 x 32 │ 300 x 40 │
├─────────┼────────────────┼────────────────┼────────────────┼────────────────┼────────────────┼────────────────┼────────────────┤
│ 25 │От 4,03 до 4,37│От 4,04 до 4,38│От 3,97 до 4,30│От 3,36 до 3,64│От 3,36 до 3,64│От 3,36 до 3,64│От 3,29 до 3,56│
│ 27 │Св. 4,37 " 4,70│Св. 4,38 " 4,72│Св. 4,30 " 4,63│Св. 3,64 " 3,92│Св. 3,64 " 3,92│Св. 3,64 " 3,92│Св. 3,56 " 3,84│
│ 29 │ " 4,70 " 5,04│ " 4,72 " 5,05│ " 4,63 " 4,96│ " 3,92 " 4,20│ " 3,92 " 4,20│ " 3,92 " 4,20│ " 3,84 " 4,11│
│ 31 │ " 5,04 " 5,38│ " 5,05 " 5,39│ " 4,96 " 5,29│ " 4,20 " 4,48│ " 4,20 " 4,48│ " 4,20 " 4,48│ " 4,11 " 4,38│
│ 33 │ " 5,38 " 5,71│ " 5,39 " 5,73│ " 5,29 " 5,62│ " 4,48 " 4,76│ " 4,48 " 4,76│ " 4,48 " 4,76│ " 4,38 " 4,66│
│ 35 │ " 5,71 " 6,05│ " 5,73 " 6,06│ " 5,62 " 5,95│ " 4,76 " 5,04│ " 4,76 " 5,04│ " 4,76 " 5,05│ " 4,66 " 4,93│
│ 37 │ " 6,05 " 6,38│ " 6,06 " 6,40│ " 5,95 " 6,29│ " 5,04 " 5,32│ " 5,04 " 5,32│ " 5,05 " 5,33│ " 4,93 " 5,21│
│ 39 │ " 6,38 " 6,72│ " 6,40 " 6,74│ " 6,29 " 6,62│ " 5,32 " 5,60│ " 5,32 " 5,60│ " 5,33 " 5,61│ " 5,21 " 5,48│
│ 41 │ " 6,72 " 7,06│ " 6,74 " 7,08│ " 6,62 " 6,95│ " 5,60 " 5,88│ " 5,60 " 5,88│ " 5,61 " 5,89│ " 5,48 " 5,76│
│ 43 │ " 7,06 " 7,39│ " 7,08 " 7,41│ " 6,95 " 7,28│ " 5,88 " 6,16│ " 5,88 " 6,16│ " 5,89 " 6,17│ " 5,76 " 6,03│
├─────────┼────────────────┼────────────────┼────────────────┼────────────────┼────────────────┼────────────────┼────────────────┤
│Частотный│ 0,001680 │ 0,001685 │ 0,001654 │ 0,001400 │ 0,001400 │ 0,001401 │ 0,001370 │
│коэффици-│ │ │ │ │ │ │ │
│ент формы│ │ │ │ │ │ │ │
│ -1 │ │ │ │ │ │ │ │
│F, м │ │ │ │ │ │ │ │
└─────────┴────────────────┴────────────────┴────────────────┴────────────────┴────────────────┴────────────────┴────────────────┘
Продолжение таблицы А.1
┌─────────┬──────────────────────────────────────────────────────────────────────────────────────────────────────────────────────┐
│Звуковой │ Показания, кГц, для кругов размерами D x H │
│ индекс ├────────────────┬────────────────┬────────────────┬────────────────┬────────────────┬────────────────┬────────────────┤
│ │ 300 x 51 │ 350 x 22,23 │ 350 x 25,4 │ 350 x 32 │ 350 x 40 │ 356 x 22,23 │ 356 x 25,4 │
├─────────┼────────────────┼────────────────┼────────────────┼────────────────┼────────────────┼────────────────┼────────────────┤
│ 25 │От 3,12 до 3,38│От 2,88 до 3,12│От 2,88 до 3,12│От 2,88 до 3,12│От 2,87 до 3,11│От 2,83 до 3,07│От 2,83 до 3,07│
│ 27 │Св. 3,38 " 3,64│Св. 3,12 " 3,36│Св. 3,12 " 3,36│Св. 3,12 " 3,36│Св. 3,11 " 3,35│Св. 3,07 " 3,30│Св. 3,07 " 3,30│
│ 29 │ " 3,64 " 3,90│ " 3,36 " 3,60│ " 3,36 " 3,60│ " 3,36 " 3,60│ " 3,35 " 3,59│ " 3,30 " 3,54│ " 3,30 " 3,54│
│ 31 │ " 3,90 " 4,16│ " 3,60 " 3,84│ " 3,60 " 3,84│ " 3,60 " 3,84│ " 3,59 " 3,83│ " 3,54 " 3,78│ " 3,54 " 3,78│
│ 33 │ " 4,16 " 4,42│ " 3,84 " 4,08│ " 3,84 " 4,08│ " 3,84 " 4,08│ " 3,83 " 4,07│ " 3,78 " 4,01│ " 3,78 " 4,01│
│ 35 │ " 4,42 " 4,68│ " 4,08 " 4,32│ " 4,08 " 4,32│ " 4,08 " 4,32│ " 4,07 " 4,31│ " 4,01 " 4,25│ " 4,01 " 4,25│
│ 37 │ " 4,68 " 4,94│ " 4,32 " 4,56│ " 4,32 " 4,56│ " 4,32 " 4,56│ " 4,31 " 4,54│ " 4,25 " 4,48│ " 4,25 " 4,48│
│ 39 │ " 4,94 " 5,20│ " 4,56 " 4,80│ " 4,56 " 4,80│ " 4,56 " 4,80│ " 4,54 " 4,78│ " 4,48 " 4,72│ " 4,48 " 4,72│
│ 41 │ " 5,20 " 5,46│ " 4,80 " 5,04│ " 4,80 " 5,04│ " 4,80 " 5,04│ " 4,78 " 5,02│ " 4,72 " 4,96│ " 4,72 " 4,96│
│ 43 │ " 5,46 " 5,72│ " 5,04 " 5,28│ " 5,04 " 5,28│ " 5,04 " 5,28│ " 5,02 " 5,26│ " 4,96 " 5,19│ " 4,96 " 5,19│
├─────────┼────────────────┼────────────────┼────────────────┼────────────────┼────────────────┼────────────────┼────────────────┤
│Частотный│ 0,001299 │ 0,001200 │ 0,001200 │ 0,001200 │ 0,001196 │ 0,001180 │ 0,001180 │
│коэффици-│ │ │ │ │ │ │ │
│ент формы│ │ │ │ │ │ │ │
│ -1 │ │ │ │ │ │ │ │
│F, м │ │ │ │ │ │ │ │
└─────────┴────────────────┴────────────────┴────────────────┴────────────────┴────────────────┴────────────────┴────────────────┘
Продолжение таблицы А.1
┌─────────┬──────────────────────────────────────────────────────────────────────────────────────────────────────────────────────┐
│Звуковой │ Показания, кГц, для кругов размерами D x H │
│ индекс ├────────────────┬────────────────┬────────────────┬────────────────┬────────────────┬────────────────┬────────────────┤
│ │ 356 x 32 │ 356 x 40 │ 400 x 25,4 │ 400 x 32 │ 400 x 40 │ 400 x 51 │ 400 x 60 │
├─────────┼────────────────┼────────────────┼────────────────┼────────────────┼────────────────┼────────────────┼────────────────┤
│ 25 │От 2,83 до 3,07│От 2,83 до 3,06│От 2,52 до 2,73│От 2,52 до 2,73│От 2,52 до 2,73│От 2,48 до 2,69│От 2,41 до 2,61│
│ 27 │Св. 3,07 " 3,30│Св. 3,06 " 3,30│Св. 2,73 " 2,94│Св. 2,73 " 2,94│Св. 2,73 " 2,94│Св. 2,69 " 2,90│Св. 2,61 " 2,8 │
│ 29 │ " 3,30 " 3,54│ " 3,30 " 3,53│ " 2,94 " 3,15│ " 2,94 " 3,15│ " 2,94 " 3,15│ " 2,90 " 3,10│ " 2,82 " 3,02│
│ 31 │ " 3,54 " 3,78│ " 3,53 " 3,77│ " 3,15 " 3,36│ " 3,15 " 3,36│ " 3,15 " 3,36│ " 3,10 " 3,31│ " 3,02 " 3,22│
│ 33 │ " 3,78 " 4,01│ " 3,77 " 4,00│ " 3,36 " 3,57│ " 3,36 " 3,57│ " 3,36 " 3,57│ " 3,31 " 3,52│ " 3,22 " 3,42│
│ 35 │ " 4,01 " 4,25│ " 4,00 " 4,24│ " 3,57 " 3,78│ " 3,57 " 3,78│ " 3,57 " 3,78│ " 3,52 " 3,72│ " 3,42 " 3,62│
│ 37 │ " 4,25 " 4,48│ " 4,24 " 4,47│ " 3,78 " 3,99│ " 3,78 " 3,99│ " 3,78 " 3,99│ " 3,72 " 3,93│ " 3,62 " 3,82│
│ 39 │ " 4,48 " 4,72│ " 4,47 " 4,71│ " 3,99 " 4,20│ " 3,99 " 4,20│ " 3,99 " 4,20│ " 3,93 " 4,14│ " 3,82 " 4,02│
│ 41 │ " 4,72 " 4,96│ " 4,71 " 4,94│ " 4,20 " 4,41│ " 4,20 " 4,41│ " 4,20 " 4,41│ " 4,14 " 4,34│ " 4,02 " 4,22│
│ 43 │ " 4,96 " 5,19│ " 4,94 " 5,18│ " 4,41 " 4,62│ " 4,41 " 4,62│ " 4,41 " 4,62│ " 4,34 " 4,55│ " 4,22 " 4,42│
├─────────┼────────────────┼────────────────┼────────────────┼────────────────┼────────────────┼────────────────┼────────────────┤
│Частотный│ 0,001180 │ 0,001177 │ 0,001050 │ 0,001050 │ 0,001050 │ 0,001034 │ 0,001005 │
│коэффици-│ │ │ │ │ │ │ │
│ент формы│ │ │ │ │ │ │ │
│ -1 │ │ │ │ │ │ │ │
│F, м │ │ │ │ │ │ │ │
└─────────┴────────────────┴────────────────┴────────────────┴────────────────┴────────────────┴────────────────┴────────────────┘
Продолжение таблицы А.1
┌─────────┬──────────────────────────────────────────────────────────────────────────────────────────────────────────────────────┐
│Звуковой │ Показания, кГц, для кругов размерами D x H │
│ индекс ├────────────────┬────────────────┬────────────────┬────────────────┬────────────────┬────────────────┬────────────────┤
│ │ 406 x 25,4 │ 406 x 32 │ 406 x 40 │ 406 x 51 │ 406 x 60 │ 450 x 25,4 │ 450 x 32 │
├─────────┼────────────────┼────────────────┼────────────────┼────────────────┼────────────────┼────────────────┼────────────────┤
│ 25 │От 2,48 до 2,69│От 2,48 до 2,69│От 2,48 до 2,69│От 2,45 до 2,65│От 2,38 до 2,58│От 2,24 до 2,43│От 2,24 до 2,43│
│ 27 │Св. 2,69 " 2,90│Св. 2,69 " 2,90│Св. 2,69 " 2,90│Св. 2,65 " 2,86│Св. 2,58 " 2,78│Св. 2,43 " 2,61│Св. 2,43 " 2,61│
│ 29 │ " 2,90 " 3,10│ " 2,90 " 3,10│ " 2,90 " 3,10│ " 2,86 " 3,06│ " 2,78 " 2,98│ " 2,61 " 2,80│ " 2,61 " 2,80│
│ 31 │ " 3,10 " 3,31│ " 3,10 " 3,31│ " 3,10 " 3,31│ " 3,06 " 3,27│ " 2,98 " 3,18│ " 2,80 " 2,99│ " 2,80 " 2,99│
│ 33 │ " 3,31 " 3,52│ " 3,31 " 3,52│ " 3,31 " 3,52│ " 3,27 " 3,47│ " 3,18 " 3,38│ " 2,99 " 3,17│ " 2,99 " 3,17│
│ 35 │ " 3,52 " 3,72│ " 3,52 " 3,72│ " 3,52 " 3,72│ " 3,47 " 3,68│ " 3,38 " 3,58│ " 3,17 " 3,36│ " 3,17 " 3,36│
│ 37 │ " 3,72 " 3,93│ " 3,72 " 3,93│ " 3,72 " 3,93│ " 3,68 " 3,88│ " 3,58 " 3,78│ " 3,36 " 3,55│ " 3,36 " 3,55│
│ 39 │ " 3,93 " 4,14│ " 3,93 " 4,14│ " 3,93 " 4,14│ " 3,88 " 4,08│ " 3,78 " 3,97│ " 3,55 " 3,73│ " 3,55 " 3,73│
│ 41 │ " 4,14 " 4,34│ " 4,14 " 4,34│ " 4,14 " 4,34│ " 4,08 " 4,29│ " 3,97 " 4,17│ " 3,73 " 3,92│ " 3,73 " 3,92│
│ 43 │ " 4,34 " 4,55│ " 4,34 " 4,55│ " 4,34 " 4,55│ " 4,29 " 4,49│ " 4,17 " 4,37│ " 3,92 " 4,11│ " 3,92 " 4,11│
├─────────┼────────────────┼────────────────┼────────────────┼────────────────┼────────────────┼────────────────┼────────────────┤
│Частотный│ 0,001034 │ 0,001034 │ 0,001034 │ 0,001021 │ 0,000994 │ 0,000933 │ 0,000933 │
│коэффици-│ │ │ │ │ │ │ │
│ент формы│ │ │ │ │ │ │ │
│ -1 │ │ │ │ │ │ │ │
│F, м │ │ │ │ │ │ │ │
└─────────┴────────────────┴────────────────┴────────────────┴────────────────┴────────────────┴────────────────┴────────────────┘
Продолжение таблицы А.1
┌─────────┬──────────────────────────────────────────────────────────────────────────────────────────────────────────────────────┐
│Звуковой │ Показания, кГц, для кругов размерами D x H │
│ индекс ├────────────────┬────────────────┬────────────────┬────────────────┬────────────────┬────────────────┬────────────────┤
│ │ 450 x 40 │ 450 x 51 │ 450 x 60 │ 457 x 25,4 │ 457 x 32 │ 457 x 40 │ 457 x 51 │
├─────────┼────────────────┼────────────────┼────────────────┼────────────────┼────────────────┼────────────────┼────────────────┤
│ 25 │От 2,24 до 2,43│От 2,23 до 2,42│От 2,19 до 2,38│От 2,21 до 2,39│От 2,21 до 2,39│От 2,21 до 2,39│От 2,20 до 2,39│
│ 27 │Св. 2,43 " 2,61│Св. 2,42 " 2,61│Св. 2,38 " 2,56│Св. 2,39 " 2,57│Св. 2,39 " 2,57│Св. 2,39 " 2,57│Св. 2,39 " 2,57│
│ 29 │ " 2,61 " 2,80│ " 2,61 " 2,79│ " 2,56 " 2,74│ " 2,57 " 2,76│ " 2,57 " 2,76│ " 2,57 " 2,76│ " 2,57 " 2,75│
│ 31 │ " 2,80 " 2,99│ " 2,79 " 2,98│ " 2,74 " 2,92│ " 2,76 " 2,94│ " 2,76 " 2,94│ " 2,76 " 2,94│ " 2,75 " 2,94│
│ 33 │ " 2,99 " 3,17│ " 2,98 " 3,16│ " 2,92 " 3,11│ " 2,94 " 3,12│ " 2,94 " 3,12│ " 2,94 " 3,12│ " 2,94 " 3,12│
│ 35 │ " 3,17 " 3,36│ " 3,16 " 3,35│ " 3,11 " 3,29│ " 3,12 " 3,31│ " 3,12 " 3,31│ " 3,12 " 3,31│ " 3,12 " 3,30│
│ 37 │ " 3,36 " 3,55│ " 3,35 " 3,54│ " 3,29 " 3,47│ " 3,31 " 3,49│ " 3,31 " 3,49│ " 3,31 " 3,49│ " 3,30 " 3,49│
│ 39 │ " 3,55 " 3,73│ " 3,54 " 3,72│ " 3,47 " 3,65│ " 3,49 " 3,68│ " 3,49 " 3,68│ " 3,49 " 3,68│ " 3,49 " 3,67│
│ 41 │ " 3,73 " 3,92│ " 3,72 " 3,91│ " 3,65 " 3,84│ " 3,68 " 3,86│ " 3,68 " 3,86│ " 3,68 " 3,86│ " 3,67 " 3,85│
│ 43 │ " 3,92 " 4,11│ " 3,91 " 4,10│ " 3,84 " 4,02│ " 3,86 " 4,04│ " 3,86 " 4,04│ " 3,86 " 4,04│ " 3,85 " 4,04│
├─────────┼────────────────┼────────────────┼────────────────┼────────────────┼────────────────┼────────────────┼────────────────┤
│Частотный│ 0,000933 │ 0,000931 │ 0,000913 │ 0,000919 │ 0,000919 │ 0,000919 │ 0,000918 │
│коэффици-│ │ │ │ │ │ │ │
│ент формы│ │ │ │ │ │ │ │
│ -1 │ │ │ │ │ │ │ │
│F, м │ │ │ │ │ │ │ │
└─────────┴────────────────┴────────────────┴────────────────┴────────────────┴────────────────┴────────────────┴────────────────┘
Продолжение таблицы А.1
┌─────────┬──────────────────────────────────────────────────────────────────────────────────────────────────────────────────────┐
│Звуковой │ Показания, кГц, для кругов размерами D x H │
│ индекс ├────────────────┬────────────────┬────────────────┬────────────────┬────────────────┬────────────────┬────────────────┤
│ │ 457 x 60 │ 500 x 32 │ 500 x 40 │ 500 x 51 │ 500 x 60 │ 508 x 32 │ 508 x 40 │
├─────────┼────────────────┼────────────────┼────────────────┼────────────────┼────────────────┼────────────────┼────────────────┤
│ 25 │От 2,16 до 2,34│От 2,02 до 2,18│От 2,02 до 2,18│От 2,02 до 2,19│От 2,00 до 2,17│От 1,98 до 2,15│От 1,98 до 2,15│
│ 27 │Св. 2,34 " 2,52│Св. 2,18 " 2,35│Св. 2,18 " 2,35│Св. 2,19 " 2,36│Св. 2,17 " 2,33│Св. 2,15 " 2,31│Св. 2,15 " 2,31│
│ 29 │ " 2,52 " 2,70│ " 2,35 " 2,52│ " 2,35 " 2,52│ " 2,36 " 2,53│ " 2,33 " 2,50│ " 2,31 " 2,48│ " 2,31 " 2,48│
│ 31 │ " 2,70 " 2,89│ " 2,52 " 2,69│ " 2,52 " 2,69│ " 2,53 " 2,70│ " 2,50 " 2,67│ " 2,48 " 2,65│ " 2,48 " 2,65│
│ 33 │ " 2,89 " 3,07│ " 2,69 " 2,86│ " 2,69 " 2,86│ " 2,70 " 2,86│ " 2,67 " 2,83│ " 2,65 " 2,81│ " 2,65 " 2,81│
│ 35 │ " 3,07 " 3,25│ " 2,86 " 3,02│ " 2,86 " 3,02│ " 2,86 " 3,03│ " 2,83 " 3,00│ " 2,81 " 2,98│ " 2,81 " 2,98│
│ 37 │ " 3,25 " 3,43│ " 3,02 " 3,19│ " 3,02 " 3,19│ " 3,03 " 3,20│ " 3,00 " 3,17│ " 2,98 " 3,14│ " 2,98 " 3,14│
│ 39 │ " 3,43 " 3,61│ " 3,19 " 3,36│ " 3,19 " 3,36│ " 3,20 " 3,37│ " 3,17 " 3,33│ " 3,14 " 3,31│ " 3,14 " 3,31│
│ 41 │ " 3,61 " 3,79│ " 3,36 " 3,53│ " 3,36 " 3,53│ " 3,37 " 3,54│ " 3,33 " 3,50│ " 3,31 " 3,47│ " 3,31 " 3,47│
│ 43 │ " 3,79 " 3,97│ " 3,53 " 3,70│ " 3,53 " 3,70│ " 3,54 " 3,71│ " 3,50 " 3,67│ " 3,47 " 3,64│ " 3,47 " 3,64│
├─────────┼────────────────┼────────────────┼────────────────┼────────────────┼────────────────┼────────────────┼────────────────┤
│Частотный│ 0,000902 │ 0,000840 │ 0,000840 │ 0,000842 │ 0,000833 │ 0,000827 │ 0,000827 │
│коэффици-│ │ │ │ │ │ │ │
│ент формы│ │ │ │ │ │ │ │
│ -1 │ │ │ │ │ │ │ │
│F, м │ │ │ │ │ │ │ │
└─────────┴────────────────┴────────────────┴────────────────┴────────────────┴────────────────┴────────────────┴────────────────┘
Продолжение таблицы А.1
┌─────────┬──────────────────────────────────────────────────────────────────────────────────────────────────────────────────────┐
│Звуковой │ Показания, кГц, для кругов размерами D x H │
│ индекс ├────────────────┬────────────────┬────────────────┬────────────────┬────────────────┬────────────────┬────────────────┤
│ │ 508 x 51 │ 508 x 60 │ 600 x 32 │ 600 x 40 │ 600 x 51 │ 600 x 76,2 │ 610 x 32 │
├─────────┼────────────────┼────────────────┼────────────────┼────────────────┼────────────────┼────────────────┼────────────────┤
│ 25 │От 1,99 до 2,16│От 1,97 до 2,14│От 1,68 до 1,82│От 1,68 до 1,82│От 1,68 до 1,82│От 1,66 до 1,79│От 1,65 до 1,79│
│ 27 │Св. 2,16 " 2,32│Св. 2,14 " 2,30│Св. 1,82 " 1,96│Св. 1,82 " 1,96│Св. 1,82 " 1,96│Св. 1,79 " 1,93│Св. 1,79 " 1,93│
│ 29 │ " 2,32 " 2,49│ " 2,30 " 2,46│ " 1,96 " 2,10│ " 1,96 " 2,10│ " 1,96 " 2,10│ " 1,93 " 2,07│ " 1,93 " 2,07│
│ 31 │ " 2,49 " 2,65│ " 2,46 " 2,63│ " 2,10 " 2,24│ " 2,10 " 2,24│ " 2,10 " 2,24│ " 2,07 " 2,21│ " 2,07 " 2,20│
│ 33 │ " 2,65 " 2,82│ " 2,63 " 2,79│ " 2,24 " 2,38│ " 2,24 " 2,38│ " 2,24 " 2,38│ " 2,21 " 2,35│ " 2,20 " 2,34│
│ 35 │ " 2,82 " 2,99│ " 2,79 " 2,96│ " 2,38 " 2,52│ " 2,38 " 2,52│ " 2,38 " 2,52│ " 2,35 " 2,48│ " 2,34 " 2,48│
│ 37 │ " 2,99 " 3,15│ " 2,96 " 3,12│ " 2,52 " 2,66│ " 2,52 " 2,66│ " 2,52 " 2,66│ " 2,48 " 2,62│ " 2,48 " 2,62│
│ 39 │ " 3,15 " 3,32│ " 3,12 " 3,29│ " 2,66 " 2,80│ " 2,66 " 2,80│ " 2,66 " 2,80│ " 2,62 " 2,76│ " 2,62 " 2,75│
│ 41 │ " 3,32 " 3,48│ " 3,29 " 3,45│ " 2,80 " 2,94│ " 2,80 " 2,94│ " 2,80 " 2,94│ " 2,76 " 2,90│ " 2,75 " 2,89│
│ 43 │ " 3,48 " 3,65│ " 3,45 " 3,62│ " 2,94 " 3,08│ " 2,94 " 3,08│ " 2,94 " 3,08│ " 2,90 " 3,04│ " 2,89 " 3,03│
├─────────┼────────────────┼────────────────┼────────────────┼────────────────┼────────────────┼────────────────┼────────────────┤
│Частотный│ 0,000829 │ 0,000822 │ 0,000700 │ 0,000700 │ 0,000700 │ 0,000690 │ 0,000689 │
│коэффици-│ │ │ │ │ │ │ │
│ент формы│ │ │ │ │ │ │ │
│ -1 │ │ │ │ │ │ │ │
│F, м │ │ │ │ │ │ │ │
└─────────┴────────────────┴────────────────┴────────────────┴────────────────┴────────────────┴────────────────┴────────────────┘
Продолжение таблицы А.1
┌─────────┬──────────────────────────────────────────────────────────────────────────────────────────────────────────────────────┐
│Звуковой │ Показания, кГц, для кругов размерами D x H │
│ индекс ├────────────────┬────────────────┬────────────────┬────────────────┬────────────────┬────────────────┬────────────────┤
│ │ 610 x 40 │ 610 x 51 │ 610 x 76,2 │ 750 x 60 │ 750 x 80 │ 750 x 100 │ 750 x 152,4 │
├─────────┼────────────────┼────────────────┼────────────────┼────────────────┼────────────────┼────────────────┼────────────────┤
│ 25 │От 1,65 до 1,79│От 1,65 до 1,79│От 1,63 до 1,77│От 1,34 до 1,46│От 1,35 до 1,46│От 1,32 до 1,43│От 1,17 до 1,27│
│ 27 │Св. 1,79 " 1,93│Св. 1,79 " 1,93│Св. 1,77 " 1,90│Св. 1,46 " 1,57│Св. 1,46 " 1,57│Св. 1,43 " 1,53│Св. 1,27 " 1,37│
│ 29 │ " 1,93 " 2,07│ " 1,93 " 2,07│ " 1,90 " 2,04│ " 1,57 " 1,68│ " 1,57 " 1,68│ " 1,53 " 1,64│ " 1,37 " 1,47│
│ 31 │ " 2,07 " 2,20│ " 2,07 " 2,20│ " 2,04 " 2,18│ " 1,68 " 1,79│ " 1,68 " 1,79│ " 1,64 " 1,75│ " 1,47 " 1,56│
│ 33 │ " 2,20 " 2,34│ " 2,20 " 2,34│ " 2,18 " 2,31│ " 1,79 " 1,90│ " 1,79 " 1,91│ " 1,75 " 1,86│ " 1,56 " 1,66│
│ 35 │ " 2,34 " 2,48│ " 2,34 " 2,48│ " 2,31 " 2,45│ " 1,90 " 2,02│ " 1,91 " 2,02│ " 1,86 " 1,97│ " 1,66 " 1,76│
│ 37 │ " 2,48 " 2,62│ " 2,48 " 2,62│ " 2,45 " 2,58│ " 2,02 " 2,13│ " 2,02 " 2,13│ " 1,97 " 2,08│ " 1,76 " 1,86│
│ 39 │ " 2,62 " 2,75│ " 2,62 " 2,75│ " 2,58 " 2,72│ " 2,13 " 2,24│ " 2,13 " 2,24│ " 2,08 " 2,19│ " 1,86 " 1,96│
│ 41 │ " 2,75 " 2,89│ " 2,75 " 2,89│ " 2,72 " 2,86│ " 2,24 " 2,35│ " 2,24 " 2,35│ " 2,19 " 2,30│ " 1,96 " 2,05│
│ 43 │ " 2,89 " 3,03│ " 2,89 " 3,03│ " 2,86 " 2,99│ " 2,35 " 2,46│ " 2,35 " 2,47│ " 2,30 " 2,41│ " 2,05 " 2,15│
├─────────┼────────────────┼────────────────┼────────────────┼────────────────┼────────────────┼────────────────┼────────────────┤
│Частотный│ 0,000689 │ 0,000689 │ 0,000680 │ 0,000560 │ 0,000561 │ 0,000548 │ 0,000489 │
│коэффици-│ │ │ │ │ │ │ │
│ент формы│ │ │ │ │ │ │ │
│ -1 │ │ │ │ │ │ │ │
│F, м │ │ │ │ │ │ │ │
└─────────┴────────────────┴────────────────┴────────────────┴────────────────┴────────────────┴────────────────┴────────────────┘
Продолжение таблицы А.1
┌─────────┬──────────────────────────────────────────────────────────────────────────────────────────────────────────────────────┐
│Звуковой │ Показания, кГц, для кругов размерами D x H │
│ индекс ├────────────────┬────────────────┬────────────────┬────────────────┬────────────────┬────────────────┬────────────────┤
│ │ 762 x 60 │ 762 x 80 │ 762 x 100 │ 762 x 152,4 │ 800 x 60 │ 800 x 80 │ 800 x 100 │
├─────────┼────────────────┼────────────────┼────────────────┼────────────────┼────────────────┼────────────────┼────────────────┤
│ 25 │От 1,32 до 1,43│От 1,33 до 1,44│От 1,30 до 1,41│От 1,16 до 1,26│От 1,26 до 1,37│От 1,26 до 1,37│От 1,24 до 1,35│
│ 27 │Св. 1,43 " 1,54│Св. 1,44 " 1,55│Св. 1,41 " 1,51│Св. 1,26 " 1,36│Св. 1,37 " 1,47│Св. 1,37 " 1,47│Св. 1,35 " 1,45│
│ 29 │ " 1,54 " 1,65│ " 1,55 " 1,66│ " 1,51 " 1,62│ " 1,36 " 1,45│ " 1,47 " 1,58│ " 1,47 " 1,58│ " 1,45 " 1,56│
│ 31 │ " 1,65 " 1,76│ " 1,66 " 1,77│ " 1,62 " 1,73│ " 1,45 " 1,55│ " 1,58 " 1,68│ " 1,58 " 1,68│ " 1,56 " 1,66│
│ 33 │ " 1,76 " 1,87│ " 1,77 " 1,88│ " 1,73 " 1,84│ " 1,55 " 1,65│ " 1,68 " 1,79│ " 1,68 " 1,79│ " 1,66 " 1,76│
│ 35 │ " 1,87 " 1,98│ " 1,88 " 1,99│ " 1,84 " 1,95│ " 1,65 " 1,74│ " 1,79 " 1,89│ " 1,79 " 1,89│ " 1,76 " 1,87│
│ 37 │ " 1,98 " 2,09│ " 1,99 " 2,10│ " 1,95 " 2,05│ " 1,74 " 1,84│ " 1,89 " 2,00│ " 1,89 " 2,00│ " 1,87 " 1,97│
│ 39 │ " 2,09 " 2,20│ " 2,10 " 2,21│ " 2,05 " 2,16│ " 1,84 " 1,94│ " 2,00 " 2,10│ " 2,00 " 2,10│ " 1,97 " 2,07│
│ 41 │ " 2,20 " 2,31│ " 2,21 " 2,32│ " 2,16 " 2,27│ " 1,94 " 2,03│ " 2,10 " 2,21│ " 2,10 " 2,21│ " 2,07 " 2,18│
│ 43 │ " 2,31 " 2,43│ " 2,32 " 2,43│ " 2,27 " 2,38│ " 2,03 " 2,13│ " 2,21 " 2,31│ " 2,21 " 2,31│ " 2,18 " 2,28│
├─────────┼────────────────┼────────────────┼────────────────┼────────────────┼────────────────┼────────────────┼────────────────┤
│Частотный│ 0,000551 │ 0,000552 │ 0,000541 │ 0,000484 │ 0,000525 │ 0,000525 │ 0,000518 │
│коэффици-│ │ │ │ │ │ │ │
│ент формы│ │ │ │ │ │ │ │
│ -1 │ │ │ │ │ │ │ │
│F, м │ │ │ │ │ │ │ │
└─────────┴────────────────┴────────────────┴────────────────┴────────────────┴────────────────┴────────────────┴────────────────┘
Продолжение таблицы А.1
┌─────────┬──────────────────────────────────────────────────────────────────────────────────────────────────────────────────────┐
│Звуковой │ Показания, кГц, для кругов размерами D x H │
│ индекс ├────────────────┬────────────────┬────────────────┬────────────────┬────────────────┬────────────────┬────────────────┤
│ │ 900 x 100 │ 1000 x 80 │ 1000 x 100 │ 1000 x 152,4 │ 1200 x 100 │ 1200 x 127 │ 1250 x 100 │
├─────────┼────────────────┼────────────────┼────────────────┼────────────────┼────────────────┼────────────────┼────────────────┤
│ 25 │От 1,12 до 1,21│От 1,01 до 1,09│От 1,01 до 1,09│От 0,96 до 1,04│От 0,84 до 0,91│От 0,84 до 0,91│От 0,81 до 0,87│
│ 27 │Св. 1,21 " 1,30│Св. 1,09 " 1,18│Св. 1,09 " 1,18│Св. 1,04 " 1,12│Св. 0,91 " 0,98│Св. 0,91 " 0,98│Св. 0,87 " 0,94│
│ 29 │ " 1,30 " 1,40│ " 1,18 " 1,26│ " 1,18 " 1,26│ " 1,12 " 1,20│ " 0,98 " 1,05│ " 0,98 " 1,05│ " 0,94 " 1,01│
│ 31 │ " 1,40 " 1,49│ " 1,26 " 1,34│ " 1,26 " 1,34│ " 1,20 " 1,28│ " 1,05 " 1,12│ " 1,05 " 1,12│ " 1,01 " 1,08│
│ 33 │ " 1,49 " 1,58│ " 1,34 " 1,43│ " 1,34 " 1,43│ " 1,28 " 1,36│ " 1,12 " 1,19│ " 1,12 " 1,19│ " 1,08 " 1,14│
│ 35 │ " 1,58 " 1,68│ " 1,43 " 1,51│ " 1,43 " 1,51│ " 1,36 " 1,44│ " 1,19 " 1,26│ " 1,19 " 1,26│ " 1,14 " 1,21│
│ 37 │ " 1,68 " 1,77│ " 1,51 " 1,60│ " 1,51 " 1,60│ " 1,44 " 1,52│ " 1,26 " 1,33│ " 1,26 " 1,33│ " 1,21 " 1,28│
│ 39 │ " 1,77 " 1,86│ " 1,60 " 1,68│ " 1,60 " 1,68│ " 1,52 " 1,60│ " 1,33 " 1,40│ " 1,33 " 1,40│ " 1,28 " 1,34│
│ 41 │ " 1,86 " 1,96│ " 1,68 " 1,76│ " 1,68 " 1,76│ " 1,60 " 1,68│ " 1,40 " 1,47│ " 1,40 " 1,47│ " 1,34 " 1,41│
│ 43 │ " 1,96 " 2,05│ " 1,76 " 1,85│ " 1,76 " 1,85│ " 1,68 " 1,76│ " 1,47 " 1,54│ " 1,47 " 1,54│ " 1,41 " 1,48│
├─────────┼────────────────┼────────────────┼────────────────┼────────────────┼────────────────┼────────────────┼────────────────┤
│Частотный│ 0,000466 │ 0,000420 │ 0,000420 │ 0,000401 │ 0,000350 │ 0,000350 │ 0,00336 │
│коэффици-│ │ │ │ │ │ │ │
│ент формы│ │ │ │ │ │ │ │
│ -1 │ │ │ │ │ │ │ │
│F, м │ │ │ │ │ │ │ │
└─────────┴────────────────┴────────────────┴────────────────┴────────────────┴────────────────┴────────────────┴────────────────┘
Окончание таблицы А.1
┌─────────┬──────────────────────────────────────────────────────────────────────────────────────────────────────────────────────┐
│Звуковой │ Показания, кГц, для кругов размерами D x H │
│ индекс ├────────────────┬────────────────┬────────────────┬────────────────┬────────────────┬────────────────┬────────────────┤
│ │ 1250 x 152,4 │ 1250 x 203,2 │ 1500 x 150 │ 1500 x 152,4 │ 1500 x 203,2 │ 1800 x 304,8 │ 1800 x 203,2 │
├─────────┼────────────────┼────────────────┼────────────────┼────────────────┼────────────────┼────────────────┼────────────────┤
│ 25 │От 0,80 до 0,87│От 0,76 до 0,82│От 0,67 до 0,73│От 0,67 до 0,73│От 0,66 до 0,71│От 0,52 до 0,56│От 0,54 до 0,58│
│ 27 │Св. 0,87 " 0,93│Св. 0,82 " 0,88│Св. 0,73 " 0,78│Св. 0,73 " 0,79│Св. 0,71 " 0,77│Св. 0,56 " 0,61│Св. 0,58 " 0,63│
│ 29 │ " 0,93 " 1,00│ " 0,88 " 0,95│ " 0,78 " 0,84│ " 0,79 " 0,84│ " 0,77 " 0,82│ " 0,61 " 0,65│ " 0,63 " 0,67│
│ 31 │ " 1,00 " 1,07│ " 0,95 " 0,01│ " 0,84 " 0,90│ " 0,84 " 0,90│ " 0,82 " 0,87│ " 0,65 " 0,69│ " 0,67 " 0,72│
│ 33 │ " 1,07 " 1,13│ " 1,01 " 1,07│ " 0,90 " 0,95│ " 0,90 " 0,95│ " 0,87 " 0,93│ " 0,69 " 0,74│ " 0,72 " 0,76│
│ 35 │ " 1,13 " 1,20│ " 1,07 " 1,14│ " 0,95 " 1,01│ " 0,95 " 1,01│ " 0,93 " 0,98│ " 0,74 " 0,78│ " 0,76 " 0,80│
│ 37 │ " 1,20 " 1,26│ " 1,14 " 1,20│ " 1,01 " 1,06│ " 1,01 " 1,07│ " 0,98 " 1,04│ " 0,78 " 0,82│ " 0,80 " 0,85│
│ 39 │ " 1,26 " 1,33│ " 1,20 " 1,26│ " 1,06 " 1,12│ " 1,07 " 1,12│ " 1,04 " 1,09│ " 0,82 " 0,87│ " 0,85 " 0,89│
│ 41 │ " 1,33 " 1,40│ " 1,26 " 1,33│ " 1,12 " 1,18│ " 1,12 " 1,18│ " 1,09 " 1,15│ " 0,87 " 0,91│ " 0,89 " 0,94│
│ 43 │ " 1,40 " 1,46│ " 1,33 " 1,39│ " 1,18 " 1,23│ " 1,18 " 1,24│ " 1,15 " 1,20│ " 0,91 " 0,95│ " 0,94 " 0,98│
├─────────┼────────────────┼────────────────┼────────────────┼────────────────┼────────────────┼────────────────┼────────────────┤
│Частотный│ 0,000333 │ 0,000316 │ 0,000280 │ 0,000281 │ 0,000273 │ 0,000217 │ 0,000223 │
│коэффици-│ │ │ │ │ │ │ │
│ент формы│ │ │ │ │ │ │ │
│ -1 │ │ │ │ │ │ │ │
│F, м │ │ │ │ │ │ │ │
└─────────┴────────────────┴────────────────┴────────────────┴────────────────┴────────────────┴────────────────┴────────────────┘
