Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила, рекомендации по межгосударственной стандартизации. Порядок разработки, принятия, обновления и отмены".

1. Разработан Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский центр стандартизации, информации и сертификации сырья, материалов и веществ" (ФГУП "ВНИЦСМВ").

2. Внесен Федеральным агентством по техническому регулированию и метрологии Российской Федерации.

3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 25 ноября 2010 г. N 38).

За принятие проголосовали:

4. В настоящем стандарте учтены основные нормативные положения регионального стандарта EN 320:1993 "Fibreboards. Determination of resistance to axial withdrawal of screws" (EH 320:1993 "Плиты древесно-волокнистые. Определение сопротивления вытаскиванию винтов вдоль оси, NEQ").

5. Приказом Федерального агентства по техническому регулированию и метрологии от 20 июля 2011 г. N 194-ст межгосударственный стандарт ГОСТ 10637-2010 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2012 г.

6. Взамен ГОСТ 10637-78.

Информация о введении в действие (прекращении действия) настоящего стандарта публикуется в указателе "Национальные стандарты".

Информация об изменениях к настоящему стандарту публикуется в указателе "Национальные стандарты", а текст изменений - в информационных указателях "Национальные стандарты". В случае пересмотра или отмены настоящего стандарта соответствующая информация будет опубликована в информационном указателе "Национальные стандарты".

Настоящий стандарт распространяется на древесно-стружечные плиты и устанавливает метод определения удельного сопротивления выдергиванию гвоздей и шурупов.

В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:

ГОСТ 1144-80 Шурупы с полукруглой головкой. Конструкция и размеры

ГОСТ 1146-80 Шурупы с полупотайной головкой. Конструкция и размеры

ГОСТ 4028-63 Гвозди строительные. Конструкция и размеры

ГОСТ 10633-78 Плиты древесно-стружечные. Общие правила подготовки и проведения физико-механических испытаний

ГОСТ 28840-90 Машины для испытания материалов на растяжение, сжатие и изгиб. Общие технические требования

Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов по указателю "Национальные стандарты", составленному по состоянию на 1 января текущего года, и по соответствующим информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

Испытательная машина по ГОСТ 28840 с погрешностью измерения нагрузки не более 1% или другие испытательные машины, обеспечивающие требуемую погрешность измерения.

Приспособление для соединения испытательного блока (образца с гвоздем или шурупом) с испытательной машиной.

Гвозди по ГОСТ 4028 размером 2 x 40 мм; шурупы по ГОСТ 1144, ГОСТ 1146, исполнение 1, диаметром 4 мм.

Длина шурупа при завинчивании в кромку - 40 мм; при завинчивании в пласть длину шурупа выбирают исходя из того, чтобы длина его нарезной части превышала толщину плиты не менее чем на 4 мм.

Для испытаний используют гвозди и шурупы с чистой обезжиренной поверхностью и несмятой резьбой.

Сверлильная установка (стационарная или ручная) со сверлом диаметром 2,5 мм.

4.1. Правила отбора, количество, точность изготовления и погрешность измерения образцов - по ГОСТ 10633.

Из каждой отобранной для испытания плиты вырезают четыре образца.

4.2. Образцы должны иметь форму прямоугольника длиной 50 мм и шириной 50 мм.

4.3. Сборка испытательного блока

4.3.1. При определении удельного сопротивления выдергиванию гвоздей гвоздь забивают в центре выбранной грани образца в кромку на две трети его длины, а в пласть - на толщину плиты.

4.3.2. При определении удельного сопротивления выдергиванию шурупов в центре грани образца перпендикулярно к ней просверливают отверстие диаметром 2,5 мм, сквозное - при завинчивании шурупа в пласть и на глубину, превышающую длину резьбовой части шурупа, - при завинчивании в кромку.

В просверленное отверстие завинчивают шуруп:

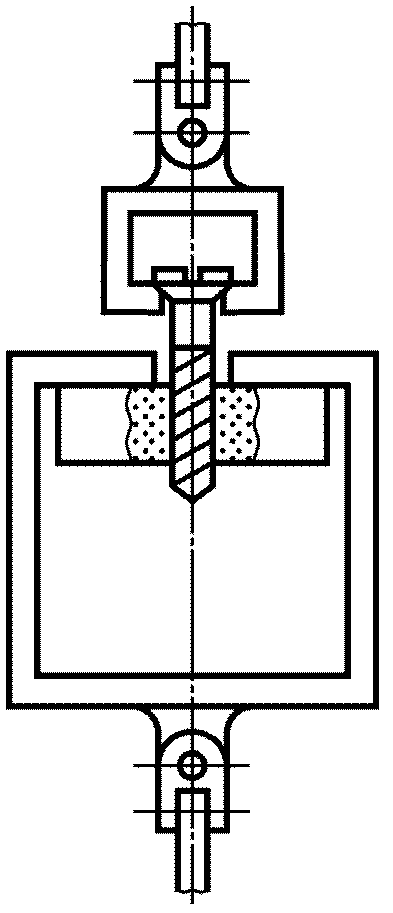

- в пласть - таким образом, чтобы резьба на (3 +/- 1) мм выступала с оборотной стороны образца (рисунок 1);

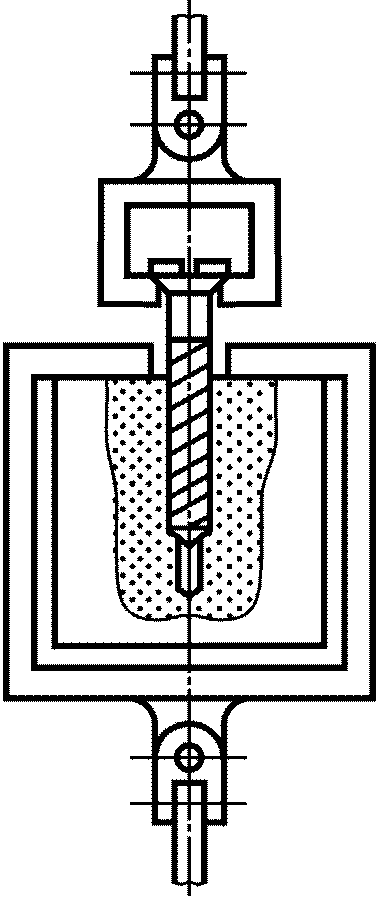

- в кромку - на длину резьбовой части шурупа (рисунок 2).

Примечание. Удельное сопротивление выдергиванию шурупов из кромки определяют для плит толщиной равной или больше 15 мм.

5.1. Испытательный блок устанавливают в захватах приспособления на испытательной машине так, чтобы ось шурупа (гвоздя) совпадала с осью приспособления (см. рисунки 1 и 2).

5.2. Выдергивание гвоздей или шурупов проводят в направлении их оси со скоростью перемещения подвижного захвата испытательной машины 10 мм/мин.

6.1. Удельное сопротивление выдергиванию гвоздей , МПа, вычисляют по формуле

где - наибольшая нагрузка, Н;

d - диаметр гвоздя, мм;

l - длина забитой части гвоздя, мм.

6.2. Удельное сопротивление выдергиванию шурупов , Н/мм, вычисляют по формуле

где - наибольшая нагрузка, Н;

l - длина несущей резьбовой части шурупа, мм.

Результат округляют до 1,0 Н/мм.

6.3. Результаты испытаний заносят в протокол испытаний в соответствии с ГОСТ 10633.
