Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-2015 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2015 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены".

1 РАЗРАБОТАН Обществом с ограниченной ответственностью "Научно-технический центр "Огнеупоры" (ООО "НТЦ "Огнеупоры") на основе официального перевода на русский язык англоязычной версии стандарта, указанного в пункте 5, который выполнен Техническим комитетом по стандартизации ТК 009 "Огнеупоры"

2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 20 апреля 2017 г. N 98-П)

За принятие проголосовали:

4 Приказом Федерального агентства по техническому регулированию и метрологии от 17 августа 2017 г. N 923-ст межгосударственный стандарт ГОСТ ISO 13765-3-2017 введен в действие в качестве национального стандарта Российской Федерации с 1 октября 2018 г.

5 Настоящий стандарт идентичен международному стандарту ISO 13765-3:2004 "Мертели огнеупорные. Часть 3. Определение устойчивости шва" ("Refractory mortars - Part 3: Determination of joint stability", IDT).

Международный стандарт ISO 13765-3:2004 разработан Техническим комитетом ISO/TC 33.

Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ 1.5 (подраздел 3.6).

При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА

6 ВВЕДЕН ВПЕРВЫЕ

Настоящий стандарт устанавливает метод определения устойчивости шва огнеупорного мертеля.

В настоящем стандарте использованы нормативные ссылки на следующие стандарты <1>:

--------------------------------

<1> Для датированных ссылок используют только указанное издание, для недатированных - последнее издание стандарта, включая все изменения и поправки к нему.

ISO 8656-1, Refractory products - Sampling of raw materials and unshaped products - Part 1: Sampling scheme (Материалы огнеупорные. Отбор проб сырья и неформованных огнеупоров. Часть 1. Схема отбора)

ISO 13765-1, Refractory mortars - Part 1: Determination of consistency using the penetrating cone method (Мертели огнеупорные. Часть 1. Определение консистенции методом проникающего конуса)

ISO 13765-2, Refractory mortars - Part 2: Determination of consistency using the reciprocating flow table method (Мертели огнеупорные. Часть 2. Определение консистенции методом растекаемости)

В настоящем стандарте применен следующий термин с соответствующим определением:

3.1 устойчивость шва (joint stability): Время, в течение которого возможно перемещение вручную одного кирпича, соединенного мертелем с другим кирпичом, без разрушения шва.

Примечание - Время устойчивости шва - время, в течение которого мертель твердеет.

Метод основан на определении времени устойчивости шва при испытании опытной кладки огнеупорных кирпичей с применением мертеля.

5.1 Смеситель по ISO 13765-1 или ISO 13765-2.

5.2 Электрический сушильный шкаф, оснащенный регулятором температуры и обеспечивающий поддержание заданной температуры 110 °C с пределами допустимого отклонения +/- 5 °C.

5.3 Устройство для определения консистенции по ISO 13765-1 или ISO 13765-2.

5.4 Весы с диапазоном измерений от 1 г до 10 кг.

5.5 Секундомер.

5.6 Распорные стержни, изготовленные из металла (например, из нержавеющей стали), диаметром (3,0 +/- 0,1) мм.

5.7 Мерный цилиндр.

Для сухих мертелей отбор проб проводят в соответствии с ISO 8656-1 или по соглашению сторон. Пробу уменьшают до 5 кг квартованием или желобчатым делителем.

Пробу готового к применению мертеля отбирают после переноса всего мертеля из емкости, в которой мертель поставлялся, в емкость большего объема, и тщательно перемешивают. Не допускается удалять надосадочную жидкость. Показатели отобранной пробы должны соответствовать показателям готового к применению мертеля.

7.1 Отбирают четыре стандартных кирпича размером 230 x 114 x 76 мм без дефектов поверхностей. Скошенность продольных граней каждого кирпича не должна превышать 1 мм, а скошенность поперечных граней - 0,5 мм. Кирпичи очищают от пыли жесткой щеткой, помещают в сушильный шкаф, сушат не менее 24 ч и охлаждают до комнатной температуры естественным путем. Кирпичи, используемые при испытаниях, должны быть совместимы с испытуемым мертелем.

7.2 Сухой мертель загружают в смеситель, добавляют воду (или рекомендованную жидкость затворения) к пробе мертеля и тщательно перемешивают для получения требуемой консистенции. Подготовленный мертель выдерживают до начала проведения испытаний в течение 30 мин. Если в инструкции производителя указаны другие требования к подготовке мертеля, то следуют рекомендациям производителя. Готовый к применению мертель испытывают в состоянии поставки. Консистенцию мертеля определяют в соответствии с ISO 13765-1 или ISO 13765-2.

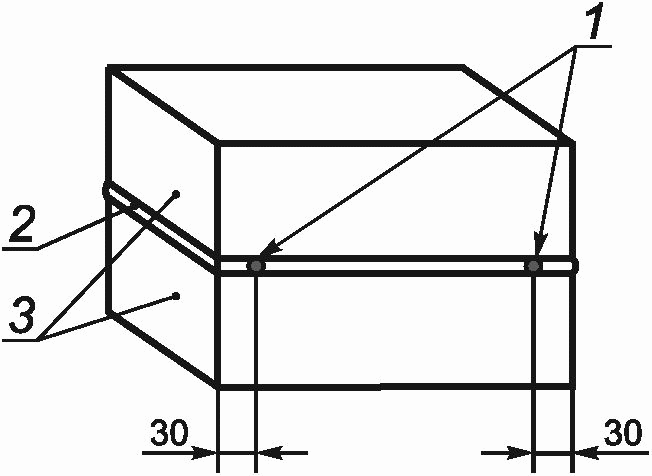

7.3 Подготовленный мертель наносят на поверхность высушенного кирпича размером 230 x 114 мм. Два распорных стержня устанавливают в слое мертеля параллельно торцевой грани и на расстоянии 30 мм от краев. Сверху укладывают еще один кирпич, как показано на рисунке 1.

7.4 Слегка нажимают на верхний кирпич, одновременно двигая его вперед и назад вдоль ребра размером 230 мм, до тех пор, пока не образуется слой мертеля толщиной 3 мм.

7.5 Распорные стержни удаляют, избегая разрушения шва, снимают излишек мертеля с краев кирпичей. Включают секундомер и начинают перемещать верхний кирпич назад и вперед в направлении торцов размером 230 мм, не нарушая шва. Когда такое перемещение кирпича станет невозможным, останавливают секундомер и фиксируют время в секундах.

7.6 Повторяют описанные в 7.3 - 7.5 действия для второй пары кирпичей.

За результат испытаний устойчивости мертельного шва принимают среднее арифметическое значение двух измерений, выраженное в секундах.

Протокол должен содержать следующую информацию:

a) идентификационные признаки испытуемого материала, включая описание материала, данные изготовителя, тип, марку, номер партии, и т.д.;

b) ссылку на стандарт ISO 13765-3 <1>;

c) название учреждения, проводившего испытания;

d) тип, марку и данные изготовителя огнеупорного кирпича, использовавшегося при проведении испытания;

e) для сухого мертеля - содержание добавленной воды (или жидкости затворения) в процентах;

f) результаты испытаний, т.е. время фиксации устойчивости шва мертеля в секундах, включая результаты отдельных определений и их среднее арифметическое значение, вычисленное, как указано в разделе 8;

g) консистенцию испытуемого мертеля и метод, использованный для определения консистенции по ISO 13765-1 или ISO 13765-2;

h) температуру окружающей среды, при которой проводилось испытание;

i) любые отклонения от процедуры определения;

j) любые необычные особенности (аномалии), наблюдаемые в ходе испытания;

k) дату проведения испытания.

--------------------------------

<1> На настоящий стандарт ГОСТ ISO 13765-3-2017.
