1 РАЗРАБОТАН Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт метрологии имени Д.И. Менделеева" Федерального агентства по техническому регулированию и метрологии (ФГУП "ВНИИМ им. Д.И. Менделеева" Федерального агентства по техническому регулированию и метрологии)

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 206 "Эталоны и поверочные схемы", Подкомитет 206.7 "Эталоны и поверочные схемы в области измерений электрических величин"

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 29 июня 2015 г. N 817-ст

4 ВЗАМЕН ГОСТ Р 8.648-2008

Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru).

1. Область применения

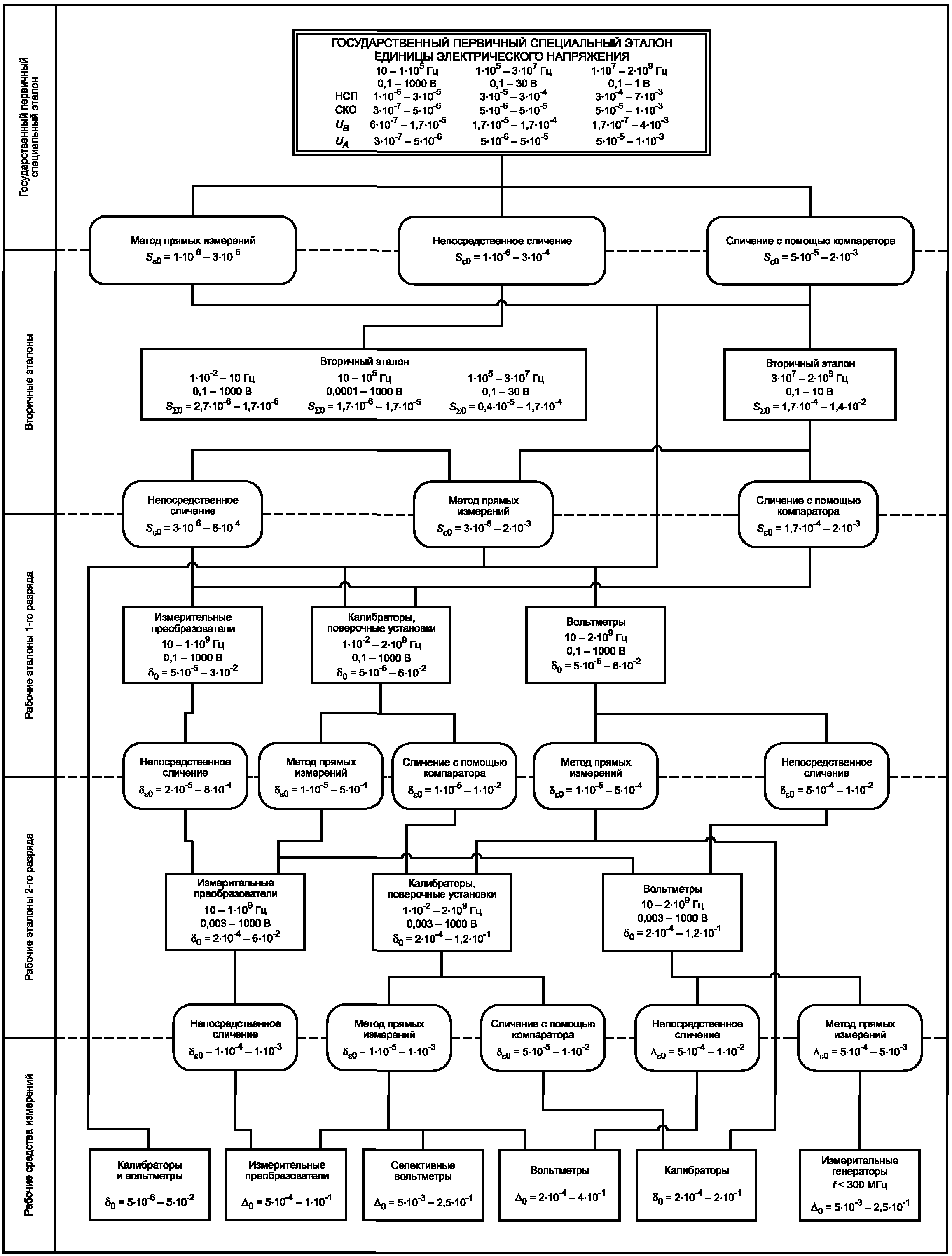

Настоящий стандарт распространяется на государственную поверочную схему для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1·10^-2 до 2·10⁹ Гц (приложение А) и устанавливает порядок передачи единицы электрического напряжения - вольта от государственного специального первичного эталона (далее по тексту - государственный специальный эталон) единицы электрического напряжения с помощью вторичных эталонов и рабочих эталонов рабочим средствам измерений с указанием погрешностей и основных методов поверки.

2. Государственный специальный эталон

2.1 В состав государственного специального эталона <1> входят:

--------------------------------

<1> Государственный специальный эталон состоит из двух эталонов - ГЭТ 89 и ГЭТ 27.

- набор термоэлектрических преобразователей напряжения с добавочными резисторами в диапазоне частот от 10 до 1·10⁵ Гц для диапазона напряжений от 0,1 до 1000 В; набор термоэлектрических преобразователей напряжения в диапазоне частот свыше 1·10⁵ до 3·10⁷ Гц для диапазона напряжений от 0,1 до 30 В;

- набор болометрических преобразователей напряжения в диапазоне частот от 3·10⁷ до 2·10⁹ Гц и диапазоне напряжений от 0,1 до 1 В, измеритель отношения напряжений;

- терморезисторный мост постоянного тока;

- мера постоянного напряжения 1 и 10 В;

- средства измерений (далее - СИ) постоянного напряжения;

- высокочастотный электронный вольтметр;

- высокостабильные программируемые источники постоянного и переменного напряжений.

В основу работы государственного специального эталона положен метод сравнения действующего значения переменного напряжения с известным значением постоянного напряжения.

2.2 Государственный специальный эталон обеспечивает воспроизведение единицы электрического напряжения:

- в диапазоне частот от 10 до 1·10⁵ Гц и диапазоне напряжений от 0,1 до 1000 В:

- со среднеквадратичным отклонением (далее - СКО) результата измерений в относительной форме S₀ в диапазоне от 3·10^-7 до 5·10^-6 при 20 независимых измерениях;

- с неисключенной систематической погрешностью в относительной форме в диапазоне от 1·10^-6 до 3·10^-5;

- со стандартной неопределенностью, оцениваемой по типу A, U_A0, в диапазоне от 3·10^-7 до 5·10^-6 при 20 независимых измерениях;

- со стандартной неопределенностью, оцениваемой по типу B, U_B0 в диапазоне от 6·10^-7 до 1,7·10^-5;

- в диапазоне частот свыше от 1·10⁵ до 3·10⁷ Гц и диапазоне напряжений от 0,1 до 30 В:

- с СКО результата измерений в относительной форме S₀ в диапазоне от 5·10^-6 до 5·10^-5 при 20 независимых измерениях;

- с неисключенной систематической погрешностью в относительной форме в диапазоне от 3·10^-5 до 3·10^-4;

- со стандартной неопределенностью, оцениваемой по типу A, U_A0, в диапазоне от 5·10^-6 до 5·10^-5 при 20 независимых измерений;

- со стандартной неопределенностью, оцениваемой по типу B, U_B0 в диапазоне от 1,7·10^-5 до 1,7·10^-4;

- в диапазоне частот от 3·10⁷ до 2·10⁹ Гц и диапазоне напряжений от 0,1 до 10 В:

- с СКО результата измерений в относительной форме S₀ диапазоне от 5·10^-5 до 1·10^-3 при 20 независимых измерениях;

- с неисключенной систематической погрешностью в относительной форме в диапазоне от 3·10^-4 до 7·10^-3;

- со стандартной неопределенностью, оцениваемой по типу A, U_A0 в диапазоне от 5·10^-5 до 1·10^-3 при 20 независимых измерениях;

- стандартная неопределенность, оцениваемая по типу B, U_B0, не превышает от 1,7·10^-4 до 4·10^-3;

2.3 Государственный специальный эталон используют для передачи единицы электрического напряжения вторичным эталонам непосредственным сличением с СКО, , от 1·10^-6 до 1·10^-4 (стандартной неопределенностью типа A, U_A0 в диапазоне от 1·10^-6 до 1·10^-4), сличением с помощью компаратора с СКО, , в диапазоне от 5·10^-5 до 2·10^-3 (стандартной неопределенностью типа A, U_A0 в диапазоне от 5·10^-5 до 2·10^-3) и для передачи единицы рабочим эталонам (далее - РЭ) 1-го разряда и рабочим средствам измерений (далее - РСИ) методом прямых измерений с СКО, , от 1·10^-6 до 3·10^-4 (стандартной неопределенностью типа A, U_A0 в диапазоне от 1·10^-6 до 3·10^-4).

3. Вторичные эталоны

3.1 В качестве вторичных эталонов (ВЭ) в диапазоне частот от 1·10^-2 до 10 Гц используют меры напряжения для диапазона напряжений от 0,1 до 1000 В.

Среднеквадратичное отклонение суммарной погрешности (суммарная стандартная неопределенность U_с0) при 10 независимых измерениях, включая нестабильность ВЭ за интервал между поверками, не должно превышать 2,7·10^-6 - 1,7·10^-5.

3.2 В качестве ВЭ в диапазоне частот от 10 до 1·10⁵ Гц используют меры напряжения, содержащие масштабные преобразователи для диапазона напряжений до 0,003 В, набор термоэлектрических преобразователей с добавочными резисторами для диапазона напряжений от 0,1 до 1000 В, СИ напряжения постоянного тока, источники напряжения постоянного и переменного тока.

Среднеквадратичное отклонение суммарной погрешности (суммарная стандартная неопределенность U_с0) при 10 независимых измерениях, включая нестабильность ВЭ за интервал между поверками, не должно превышать 1,7·10^-6 - 1,7·10^-3.

3.3 В качестве ВЭ в диапазоне частот от 1·10⁵ до 3·10⁷ Гц используют меры напряжения, содержащие набор термоэлектрических преобразователей для диапазона напряжений от 0,1 до 30 В, СИ напряжения постоянного тока, источники напряжения постоянного и переменного тока.

Среднеквадратичное отклонение суммарной погрешности (суммарная стандартная неопределенность U_с0) при 10 независимых измерениях, включая нестабильность ВЭ за интервал между поверками, не должно превышать 0,4·10^-5 - 1,7·10^-4.

3.4 В качестве ВЭ в диапазоне частот от 3·10⁷ до 2·10⁹ Гц используют меры напряжения, содержащие набор терморезисторных преобразователей и масштабных преобразователей для диапазона напряжений от 0,1 до 10 В, вольтметр постоянного тока, высокостабильный источник переменного напряжения.

Среднеквадратичное отклонение суммарной погрешности (суммарная стандартная неопределенность U_с0) при 10 независимых измерениях, включая нестабильность ВЭ за интервал между поверками, не должно превышать 1,7·10^-4 - 1,4·10^-2.

3.5 В качестве РЭ в диапазоне частот от 3·10⁷ до 2·10⁹ Гц используют меры напряжения, содержащие набор терморезисторных преобразователей и масштабных преобразователей от 0,1 до 10 В, вольтметр постоянного тока и высокостабильный источник переменного напряжения.

3.6 ВЭ используют для передачи единицы электрического напряжения РЭ 1-го разряда. СКО метода передачи единицы составляет от 3·10^-6 до 6·10^-4 в диапазоне частот от 10 до 3·10⁷ Гц и от 1·10^-4 до 5·10^-3 в диапазоне частот от 3·10⁷ до 2·10⁹ Гц.

4. Рабочие эталоны

4.1 Рабочие эталоны 1-го разряда

4.1.1 В качестве РЭ 1-го разряда используют измерительные преобразователи, калибраторы, поверочные установки и вольтметры в диапазоне частот от 1·10^-2 до 2·10⁹ Гц для диапазона напряжений от 0,003 до 1000 В.

4.1.2 Пределы допускаемых относительных доверительных погрешностей при доверительной вероятности 0,95 за интервал между поверками не должны превышать 5·10^-5 - 6·10^-2.

4.1.3 РЭ 1-го разряда используют для поверки РЭ 2-го разряда и РСИ непосредственным сличением, методом прямых измерений и сличением с помощью компаратора с использованием масштабных преобразователей.

4.1.4 Соотношение пределов допускаемых относительных доверительных погрешностей РЭ 1-го разряда и пределов допускаемых относительных доверительных погрешностей РЭ 2-го разряда должно быть не более 1/2.

4.1.5 Требования к РЭ 1-го разряда приведены в приложении Б.

4.1.6 Пределы допускаемых значений основной относительной погрешности для РЭ 1-го разряда приведены в таблице Б.1.

4.2 Рабочие эталоны 2-го разряда

4.2.1 В качестве РЭ 2-го разряда используют измерительные преобразователи, калибраторы, поверочные установки и вольтметры в диапазоне частот от 1·10^-2 до 2·10⁹ Гц и диапазоне напряжений от 0,003 до 1000 В.

4.2.2 Пределы допускаемых относительных доверительных погрешностей РЭ 2-го разряда при доверительной вероятности 0,95 за интервал между поверками не должны превышать 2·10^-4 - 1,2·10^-1.

4.2.3 РЭ 2-го разряда используют для поверки РСИ: измерительных преобразователей, селективных вольтметров, вольтметров, калибраторов, измерительных генераторов непосредственным сличением, методом прямых измерений и сличением с помощью компаратора.

4.2.4 Соотношение пределов допускаемых относительных доверительных погрешностей РЭ 2-го разряда и пределов допускаемых погрешностей РСИ должно быть не более 1/3.

4.2.5 Требования к РЭ 2-го разряда приведены в приложении В.

4.2.6 Пределы допускаемых значений основной относительной погрешности для РЭ 2-го разряда приведены в таблице В.1.

5. Рабочие средства измерений

5.1 В качестве РСИ используют вольтметры, калибраторы, селективные вольтметры, измерительные преобразователи, измерительные генераторы при частотах f до 300 МГц.

5.2 Пределы допускаемых относительных погрешностей РСИ за интервал между поверками не должны превышать 5·10^-6 - 4·10^-1.
