"Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1·10-1 до 2·109 Гц"
(утв. Приказом Росстандарта от 29.05.2018 N 1053)
"Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1·10-1 до 2·109 Гц"
(утв. Приказом Росстандарта от 29.05.2018 N 1053)
Содержание
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 29 мая 2018 г. N 1053
ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА
ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ ПЕРЕМЕННОГО ЭЛЕКТРИЧЕСКОГО
НАПРЯЖЕНИЯ ДО 1000 В В ДИАПАЗОНЕ ЧАСТОТ
ОТ 1·10-1 ДО 2·109 Гц
Настоящая государственная поверочная схема распространяется на средства измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1·10-1 до 2·109 Гц и устанавливает порядок передачи единицы электрического напряжения - вольта от государственного первичного специального эталона единицы электрического напряжения с помощью вторичных эталонов и рабочих эталонов средствам измерений с указанием погрешностей и основных методов поверки.
Допускается проводить поверку с помощью эталонов более высокой точности.

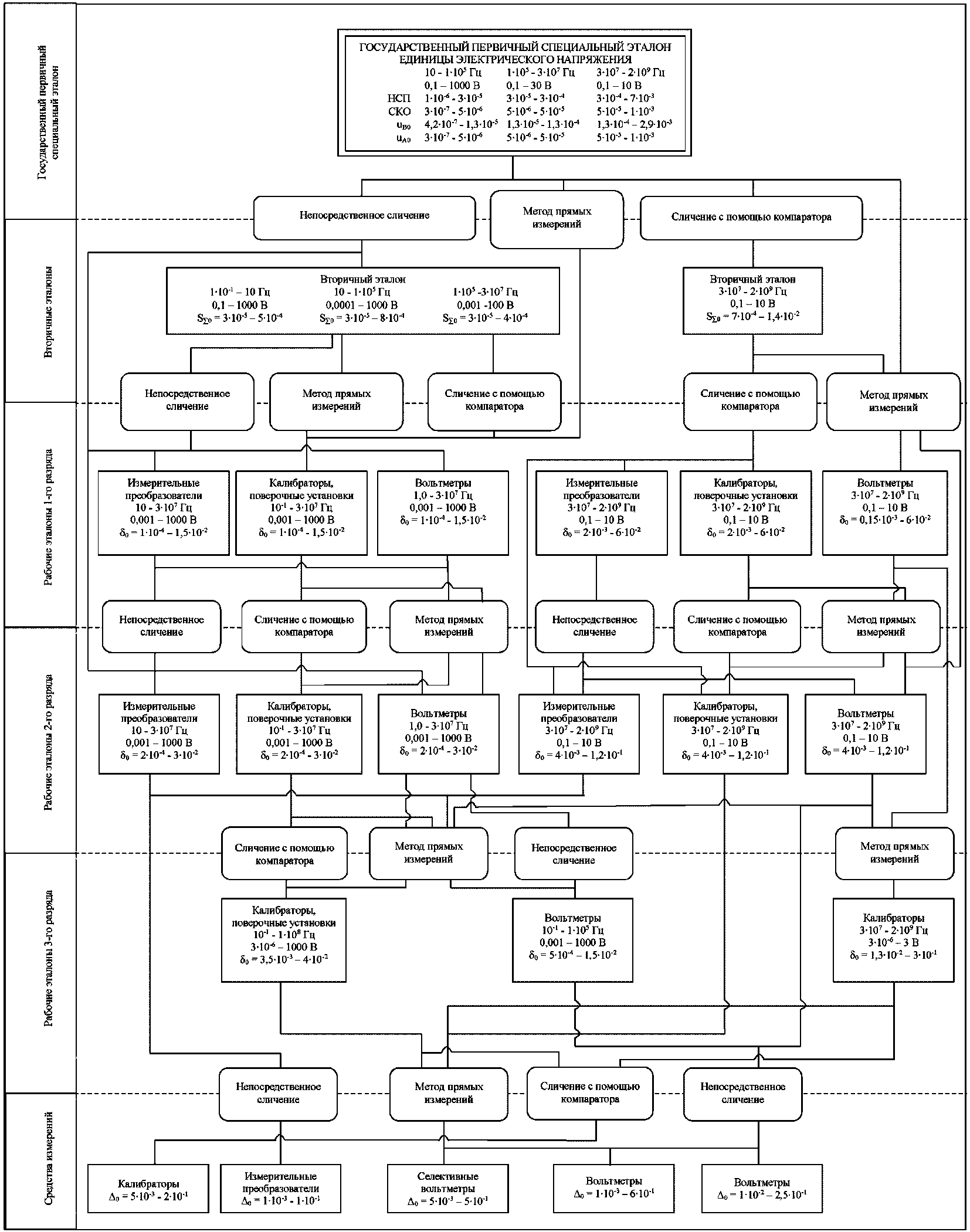

Графическая часть Государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1·10-1 до 2·109 Гц представлена в приложении А.
2.1. Государственный первичный специальный эталон предназначен для воспроизведения и хранения единицы электрического напряжения в диапазоне частот от 10 до 2·109 Гц при уровнях напряжения от 0,1 до 1000 В и ее передачи при помощи вторичных эталонов и рабочих эталонов средствам измерений с целью обеспечения единства измерений в стране.
2.2. В основу измерений электрического напряжения в диапазоне частот от 10 до 2·109 Гц при уровнях напряжения от 0,1 до 1000 В должна быть положена единица, воспроизводимая указанным эталоном.
2.3. В состав государственного первичного специального эталона <1> входят:
- набор термоэлектрических преобразователей напряжения с добавочными резисторами в диапазоне частот от 10 до 1·105 Гц для диапазона напряжений от 0,1 до 1000 В;
- набор термоэлектрических преобразователей напряжения в диапазоне частот свыше 1·105 до 3·107 Гц для диапазона напряжений от 0,1 до 30 В;
- набор болометрических преобразователей напряжения в диапазоне частот от 3·107 до 2·109 Гц и диапазоне напряжений от 0,1 до 1 В;
- терморезисторный мост постоянного тока;
- мера постоянного напряжения 1 и 10 В;
- средства измерений (далее - СИ) постоянного напряжения;
- высокочастотный электронный вольтметр;
- высокостабильные программируемые источники постоянного и переменного напряжений.
--------------------------------
В основу работы государственного первичного специального эталона положен метод сравнения действующего значения переменного напряжения с известным значением постоянного напряжения.
2.4. Государственный первичный специальный эталон обеспечивает воспроизведение единицы электрического напряжения при 20 независимых измерениях:
- в диапазоне частот от 10 до 1·105 Гц и диапазоне напряжений от 0,1 до 1000 В:
- со среднеквадратическим отклонением (далее - СКО) результата измерений в относительной форме, S0, в диапазоне от 3·10-7 до 5·10-6;
- с доверительными границами неисключенной систематической погрешности в относительной форме,
, при доверительной вероятности P = 0,99 в диапазоне от 1·10-6 до 3·10-5;
, при доверительной вероятности P = 0,99 в диапазоне от 1·10-6 до 3·10-5;- со стандартной неопределенностью, оцениваемой по типу A, uA0, в диапазоне от 3·10-7 до 5·10-6;
- со стандартной неопределенностью, оцениваемой по типу B, uB0, в диапазоне от 4,2·10-7 до 1,3·10-5;
- в диапазоне частот свыше 1·105 до 3·107 Гц и диапазоне напряжений от 0,1 до 30 В:
- с СКО результата измерений в относительной форме, S0, в диапазоне от 5·10-6 до 5·10-5;
- с доверительными границами неисключенной систематической погрешности в относительной форме,
, при доверительной вероятности P = 0,99 в диапазоне от 3·10-5 до 3·10-4;
, при доверительной вероятности P = 0,99 в диапазоне от 3·10-5 до 3·10-4;- со стандартной неопределенностью, оцениваемой по типу A, uA0, в диапазоне от 5·10-6 до 5·10-5;
- со стандартной неопределенностью, оцениваемой по типу B, uB0, в диапазоне от 1,3·10-5 до 1,3·10-4;
- в диапазоне частот от 3·107 до 2·109 Гц и диапазоне напряжений от 0,1 до 10 В:
- с СКО результата измерений в относительной форме, S0, в диапазоне от 5·10-5 до 1·10-3;
- с доверительными границами неисключенной систематической погрешности в относительной форме,
, при доверительной вероятности P = 0,99 в диапазоне от 3·10-4 до 7·10-3;
, при доверительной вероятности P = 0,99 в диапазоне от 3·10-4 до 7·10-3;- со стандартной неопределенностью, оцениваемой по типу A, uA0, в диапазоне от 5·10-5 до 1·10-3;
- со стандартной неопределенностью, оцениваемой по типу B, uB0, в диапазоне от 1,3·10-4 до 2,9·10-3.
2.5. Для обеспечения воспроизведения единицы электрического напряжения в диапазоне частот от 10 до 2·109 Гц при уровнях напряжения от 0,1 до 1000 В должны соблюдаться правила содержания и применения государственного первичного специального эталона, утвержденные в установленном порядке.
2.6. Государственный первичный специальный эталон применяют для передачи единицы электрического напряжения вторичным эталонам непосредственным сличением и для передачи единицы рабочим эталонам (далее - РЭ) 1-го разряда и 2-го разряда методом прямых измерений, сличением с помощью компаратора и непосредственным сличением.
3.1. В качестве вторичных эталонов (ВЭ) в диапазоне частот от 1·10-1 до 10 Гц используют меры напряжения для диапазона напряжений от 0,1 до 1000 В.
Среднее квадратическое отклонение суммарной погрешности,
, при 10 независимых измерениях, включая нестабильность ВЭ за интервал между поверками, не должно превышать 3·10-5 - 5·10-4.
, при 10 независимых измерениях, включая нестабильность ВЭ за интервал между поверками, не должно превышать 3·10-5 - 5·10-4.3.2. В качестве ВЭ в диапазоне частот от 10 до 1·105 Гц используют меры напряжения, содержащие масштабные преобразователи для диапазона напряжений до 0,0001 В, набор термоэлектрических преобразователей с добавочными резисторами для диапазона напряжений от 0,001 до 1000 В, СИ напряжения постоянного тока, источники напряжения постоянного и переменного тока.
Среднее квадратическое отклонение суммарной погрешности,
, при 10 независимых измерениях, включая нестабильность ВЭ за интервал между поверками, не должно превышать 3·10-5 - 8·10-4.
, при 10 независимых измерениях, включая нестабильность ВЭ за интервал между поверками, не должно превышать 3·10-5 - 8·10-4.3.3. В качестве ВЭ в диапазоне частот от 1·105 до 3·107 Гц используют меры напряжения, содержащие набор термоэлектрических преобразователей с добавочными резисторами для диапазона напряжений от 0,001 до 100 В, СИ напряжения постоянного тока, источники напряжения постоянного и переменного тока.
Среднее квадратическое отклонение суммарной погрешности,
, при 10 независимых измерениях, включая нестабильность ВЭ за интервал между поверками, не должно превышать 3·10-5 - 4·10-4.
, при 10 независимых измерениях, включая нестабильность ВЭ за интервал между поверками, не должно превышать 3·10-5 - 4·10-4.3.4. В качестве ВЭ в диапазоне частот от 3·107 до 2·109 Гц используют калибраторы переменного напряжения и меры напряжения, содержащие набор терморезисторных преобразователей и масштабных преобразователей для диапазона напряжений от 0,1 до 10 В, вольтметр постоянного тока, высокостабильный источник переменного напряжения.
Среднее квадратическое отклонение суммарной погрешности,
, при 10 независимых измерениях, включая нестабильность ВЭ за интервал между поверками, не должно превышать 7·10-4 - 1,4·10-2.
, при 10 независимых измерениях, включая нестабильность ВЭ за интервал между поверками, не должно превышать 7·10-4 - 1,4·10-2.3.5. ВЭ используют для передачи единицы электрического напряжения РЭ 1-го разряда и 2-го разряда.
4.1. Рабочие эталоны 1-го разряда
4.1.1. В качестве РЭ 1-го разряда используют измерительные преобразователи, калибраторы, поверочные установки и вольтметры в диапазоне частот от 1·10-1 до 2·109 Гц для диапазона напряжений от 0,001 до 1000 В.
4.1.2. Доверительные границы относительных погрешностей
при доверительной вероятности P = 0,95 и при числе независимых измерений не менее 5 в соответствии с Приложением А не должны превышать 1·10-4 - 6·10-2.
при доверительной вероятности P = 0,95 и при числе независимых измерений не менее 5 в соответствии с Приложением А не должны превышать 1·10-4 - 6·10-2.4.1.3. РЭ 1-го разряда используют для поверки РЭ 2-го разряда и СИ непосредственным сличением, методом прямых измерений и сличением с помощью компаратора.
4.1.4. Соотношение доверительных границ относительных погрешностей РЭ 1-го разряда и доверительных границ относительных погрешностей РЭ 2-го разряда должно быть не более 1/2.
4.1.5. Требования к РЭ 1-го разряда приведены в приложении Б.
4.2. Рабочие эталоны 2-го разряда
4.2.1. В качестве РЭ 2-го разряда используют измерительные преобразователи, калибраторы, поверочные установки и вольтметры в диапазоне частот от 1·10-1 до 2·109 Гц и диапазоне напряжений от 0,001 до 1000 В.
4.2.2. Доверительные границы относительных погрешностей
при доверительной вероятности P = 0,95 и при числе независимых измерений не менее 5 в соответствии с Приложением А не должны превышать 2·10-4 - 1,2·10-1.
при доверительной вероятности P = 0,95 и при числе независимых измерений не менее 5 в соответствии с Приложением А не должны превышать 2·10-4 - 1,2·10-1.4.2.3. РЭ 2-го разряда используют для поверки РЭ 3-го разряда и СИ непосредственным сличением, методом прямых измерений и сличением с помощью компаратора.
4.2.4. Соотношение доверительных границ относительных погрешностей РЭ 2-го разряда и доверительных границ относительных погрешностей РЭ 3-го разряда должно быть не более 1/2.
4.2.5. Требования к РЭ 2-го разряда приведены в приложении В.
4.3. Рабочие эталоны 3-го разряда
4.3.1. В качестве РЭ 3-го разряда используют калибраторы, поверочные установки и вольтметры в диапазоне частот от 1·10-1 до 2·109 Гц и диапазоне напряжений от 3·10-6 до 1000 В.
4.3.2. Доверительные границы относительных погрешностей
при доверительной вероятности P = 0,95 и при числе независимых измерений не менее 4 в соответствии с Приложением А не должны превышать 5·10-4 - 3·10-1.
при доверительной вероятности P = 0,95 и при числе независимых измерений не менее 4 в соответствии с Приложением А не должны превышать 5·10-4 - 3·10-1.4.3.3. РЭ 3-го разряда используют для поверки СИ непосредственным сличением, методом прямых измерений и сличением с помощью компаратора.
4.3.4. Соотношение доверительных границ относительных погрешностей РЭ 3-го разряда и пределов допускаемых относительных погрешностей СИ должно быть не более 1/2.
4.3.5. Требования к РЭ 3-го разряда приведены в приложениях Г и Д.
5.1. В качестве СИ используют вольтметры, селективные вольтметры, измерительные преобразователи, калибраторы.
5.2 Пределы допускаемых относительных погрешностей СИ
в соответствии с Приложением А не должны превышать 1·10-3 - 6·10-1.
в соответствии с Приложением А не должны превышать 1·10-3 - 6·10-1.ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ ПЕРЕМЕННОГО ЭЛЕКТРИЧЕСКОГО НАПРЯЖЕНИЯ
ДО 1000 В В ДИАПАЗОНЕ ЧАСТОТ ОТ 1·10-1 ДО 2·109 Гц
ДЛЯ РЭ 1-ГО РАЗРЯДА
Таблица Б1
Доверительные границы относительных погрешностей
для РЭ 1-го разряда при доверительной вероятности P = 0,95
и при 5 независимых измерениях
Номинальное значение напряжения, В | Доверительные границы относительных погрешностей, %, в зависимости от значений напряжения и частоты | ||||||||||||||||||
10 Гц | 20 Гц | 40 Гц | 1 кГц | 10 кГц | 20 кГц | 50 кГц | 100 кГц | 1 МГц | 10 МГц | 30 МГц | 100 МГц | 200 МГц | 400 МГц | 600 МГц | 800 МГц | 1000 МГц | 1500 МГц | 2000 МГц | |
св. 0,001 до 0,003 вкл. | 0,3 | 0,15 | 0,15 | 0,15 | 0,15 | 0,15 | 0,3 | 0,3 | 1,5 | не нормируется | |||||||||
0,01 | 0,15 | 0,1 | 0,1 | 0,1 | 0,1 | 0,1 | 0,1 | 0,1 | 0,5 | ||||||||||
0,03 | 0,06 | 0,03 | 0,03 | 0,03 | 0,03 | 0,03 | 0,05 | 0,05 | 0,3 | ||||||||||
0,1 | 0,025 | 0,02 | 0,015 | 0,015 | 0,015 | 0,015 | 0,02 | 0,02 | 0,06 | 0,1 | 0,2 | 0,8 | 1 | 1,2 | 1,3 | 1,4 | 1,7 | 4 | 6 |
св. 0,1 до 0,3 вкл. | 0,025 | 0,02 | 0,015 | 0,01 | 0,015 | 0,015 | 0,02 | 0,02 | 0,06 | 0,1 | 0,2 | 0,5 | 0,7 | 0,8 | 0,9 | 1,2 | 1,4 | 2,5 | 4 |
св. 0,3 до 0,5 вкл. | 0,025 | 0,02 | 0,015 | 0,01 | 0,015 | 0,015 | 0,02 | 0,02 | 0,03 | 0,1 | 0,2 | 0,3 | 0,35 | 0,4 | 0,5 | 0,7 | 1 | 2 | 3 |
св. 0,5 до 1 вкл. | 0,015 | 0,015 | 0,015 | 0,01 | 0,015 | 0,015 | 0,015 | 0,015 | 0,03 | 0,1 | 0,15 | 0,3 | 0,35 | 0,4 | 0,5 | 0,7 | 1 | 2 | 3 |
св. 1 до 3 вкл. | 0,015 | 0,015 | 0,015 | 0,01 | 0,015 | 0,015 | 0,015 | 0,015 | 0,03 | 0,1 | 0,15 | 0,35 | 0,4 | 0,45 | 0,55 | 0,75 | 1,1 | 2,5 | 4 |
св. 3 до 10 вкл. | 0,015 | 0,015 | 0,015 | 0,01 | 0,015 | 0,015 | 0,015 | 0,015 | 0,03 | 0,1 | 0,15 | 0,4 | 0,45 | 0,5 | 0,6 | 0,8 | 1,2 | 3 | 5 |
св. 10 до 30 вкл. | 0,015 | 0,015 | 0,015 | 0,01 | 0,015 | 0,015 | 0,015 | 0,015 | 0,03 | 0,1 | 0,15 | ||||||||
50 | 0,025 | 0,02 | 0,02 | 0,01 | 0,02 | 0,02 | 0,02 | 0,02 | 0,03 | ||||||||||
100 | 0,025 | 0,02 | 0,02 | 0,01 | 0,02 | 0,02 | 0,02 | 0,02 | 0,04 | ||||||||||
300 | 0,025 | 0,02 | 0,02 | 0,01 | 0,02 | 0,02 | 0,02 | 0,025 | |||||||||||
500 | 0,025 | 0,02 | 0,02 | 0,01 | 0,02 | 0,02 | 0,03 | 0,04 | |||||||||||
1000 | 0,03 | 0,02 | 0,02 | 0,01 | 0,02 | 0,02 | 0,03 | 0,06 | |||||||||||
Примечание. Доверительные границы относительных погрешностей для уровней напряжения и частот, находящихся внутри указанных диапазонов, определяются линейной интерполяцией.
ДЛЯ РЭ 2-ГО РАЗРЯДА
Таблица В1
Доверительные границы относительных погрешностей
для РЭ 2-го разряда при доверительной вероятности P = 0,95
и при 5 независимых измерениях
Номинальное значение напряжения, В | Доверительные границы относительных погрешностей, %, в зависимости от значений напряжения и частоты | ||||||||||||||||||
св. 0,1 до 10 Гц вкл. | 20 Гц | 40 Гц | 1 кГц | 10 кГц | 20 кГц | 50 кГц | 100 кГц | 1 МГц | 10 МГц | 30 МГц | 100 МГц | 200 МГц | 400 МГц | 600 МГц | 800 МГц | 1000 МГц | 1500 МГц | 2000 МГц | |
св. 0,001 до 0,003 вкл. | 0,6 | 0,3 | 0,3 | 0,3 | 0,3 | 0,3 | 0,6 | 0,6 | 3 | не нормируется | |||||||||
0,01 | 0,3 | 0,2 | 0,2 | 0,2 | 0,2 | 0,2 | 0,2 | 0,2 | 1,0 | ||||||||||
0,03 | 0,12 | 0,06 | 0,06 | 0,06 | 0,06 | 0,06 | 0,1 | 0,1 | 0,6 | ||||||||||
0,1 | 0,05 | 0,04 | 0,03 | 0,03 | 0,03 | 0,03 | 0,04 | 0,04 | 0,12 | 0,2 | 0,4 | 1,1 | 1,2 | 1,3 | 1,5 | 2 | 2,8 | 6 | 12 |
св. 0,1 до 0,3 вкл. | 0,05 | 0,04 | 0,03 | 0,03 | 0,03 | 0,03 | 0,04 | 0,04 | 0,12 | 0,2 | 0,4 | 0,7 | 0,8 | 0,9 | 1,1 | 1,6 | 2,5 | 5 | 9 |
св. 0,3 до 0,5 вкл. | 0,05 | 0,04 | 0,03 | 0,02 | 0,03 | 0,03 | 0,04 | 0,04 | 0,06 | 0,2 | 0,4 | 0,7 | 0,8 | 0,9 | 1,1 | 1,6 | 2,5 | 5 | 9 |
св. 0,5 до 3 вкл. | 0,03 | 0,03 | 0,03 | 0,02 | 0,03 | 0,03 | 0,03 | 0,03 | 0,06 | 0,2 | 0,3 | 0,5 | 0,6 | 0,7 | 0,9 | 1,5 | 2,5 | 4 | 8 |
св. 3 до 10 вкл. | 0,03 | 0,03 | 0,03 | 0,02 | 0,03 | 0,03 | 0,03 | 0,03 | 0,06 | 0,2 | 0,3 | 0,5 | 0,7 | 0,8 | 1 | 1,6 | 2,6 | 5 | 9 |
св. 10 до 30 вкл. | 0,03 | 0,03 | 0,03 | 0,03 | 0,03 | 0,03 | 0,03 | 0,03 | 0,06 | 0,2 | 0,3 | ||||||||
50 | 0,05 | 0,04 | 0,04 | 0,02 | 0,04 | 0,04 | 0,04 | 0,04 | 0,06 | ||||||||||
100 | 0,05 | 0,04 | 0,04 | 0,02 | 0,04 | 0,04 | 0,04 | 0,04 | 0,08 | ||||||||||
300 | 0,05 | 0,04 | 0,04 | 0,02 | 0,04 | 0,04 | 0,04 | 0,05 | |||||||||||
500 | 0,05 | 0,04 | 0,04 | 0,02 | 0,04 | 0,04 | 0,06 | 0,08 | |||||||||||
1000 | 0,06 | 0,04 | 0,04 | 0,02 | 0,04 | 0,04 | 0,06 | 0,12 | |||||||||||
Примечание. Доверительные границы относительных погрешностей для уровней напряжения и частот, находящихся внутри указанных диапазонов, определяются линейной интерполяцией.
ДЛЯ РЭ 3-ГО РАЗРЯДА
Таблица Г1
Доверительные границы относительных погрешностей
для РЭ 3-го разряда (калибраторов, поверочных установок)
при доверительной вероятности P = 0,95
и при 4 независимых измерениях
Номинальное значение напряжения | Доверительные границы относительных погрешностей, %, в зависимости от значений напряжения и частоты | ||||||||
св. 0,1 до 40 Гц | св. 40 Гц до 100 кГц | св. 100 кГц до 50 МГц | св. 50 МГц до 150 МГц | св. 150 МГц до 300 МГц | св. 300 МГц до 600 МГц | св. 600 МГц до 700 МГц | св. 700 МГц до 1000 МГц | св. 1000 МГц до 2000 МГц | |
3 мкВ | 1,5 | 1,5 | 4,0 | не нормируется | |||||
30 мкВ | 0,8 | 0,8 | 4,0 | 4,0 | 7,5 | 9,5 | 13,0 | 13,0 | 30 |
300 мкВ | 0,8 | 0,6 | 4,0 | 4,0 | 4,0 | 5,0 | 6,5 | 6,5 | 30 |
3 мВ | 0,8 | 0,5 | 2,0 | 2,0 | 3,0 | 5,0 | 5,5 | 6,5 | 30 |
30 мВ | 0,5 | 0,5 | 2,0 | 2,0 | 3,0 | 4,5 | 4,5 | 6,0 | 30 |
300 мВ | 0,5 | 0,35 | 1,5 | 1,5 | 2,0 | 3,0 | 3,0 | 5,0 | 18 |
3 В | 0,5 | 0,35 | 1,3 | 1,5 | 2,0 | 3,0 | 3,0 | 5,0 | 16 |
10 В | 0,5 | 0,35 | 1,3 | ||||||
50 В | 0,5 | 0,35 | |||||||
100 В | 0,5 | 0,35 | |||||||
300 В | 0,5 | 0,35 | |||||||
500 В | 0,5 | 0,35 | |||||||
1000 В | 0,5 | 0,35 | |||||||
Примечание. Доверительные границы относительных погрешностей для уровней напряжения и частот, находящихся внутри указанных диапазонов, определяются линейной интерполяцией.
ДЛЯ РЭ 3-ГО РАЗРЯДА
Таблица Д1
Доверительные границы относительных погрешностей
для РЭ 3-го разряда (вольтметров) при доверительной
вероятности P = 0,95 и при 4 независимых измерениях
Номинальное значение напряжения, В | Доверительные границы относительных погрешностей, %, в зависимости от значений напряжения и частоты | |||||||
св. 0,1 до 10 Гц вкл. | 20 Гц | 40 Гц | 1 кГц | 10 кГц | 20 кГц | 50 кГц | 100 кГц | |
св. 0,001 до 0,003 вкл. | 1,5 | 1,0 | 1,0 | 1,0 | 1,0 | 1,0 | 1,5 | 1,5 |
0,01 | 0,8 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 |
0,03 | 0,3 | 0,15 | 0,15 | 0,15 | 0,15 | 0,15 | 0,3 | 0,3 |
0,1 | 0,15 | 0,1 | 0,08 | 0,08 | 0,08 | 0,08 | 0,1 | 0,1 |
св. 0,1 до 0,3 вкл. | 0,15 | 0,1 | 0,08 | 0,08 | 0,08 | 0,08 | 0,1 | 0,1 |
св. 0,3 до 0,5 вкл. | 0,15 | 0,1 | 0,08 | 0,05 | 0,08 | 0,08 | 0,1 | 0,1 |
св. 0,5 до 3 вкл. | 0,1 | 0,1 | 0,08 | 0,05 | 0,08 | 0,08 | 0,08 | 0,08 |
св. 3 до 10 вкл. | 0,1 | 0,1 | 0,08 | 0,05 | 0,08 | 0,08 | 0,08 | 0,08 |
св. 10 до 30 вкл. | 0,1 | 0,1 | 0,08 | 0,05 | 0,08 | 0,08 | 0,08 | 0,08 |
50 | 0,15 | 0,1 | 0,1 | 0,05 | 0,1 | 0,1 | 0,1 | 0,1 |
100 | 0,15 | 0,1 | 0,1 | 0,05 | 0,1 | 0,1 | 0,1 | 0,1 |
300 | 0,15 | 0,1 | 0,1 | 0,05 | 0,1 | 0,1 | 0,1 | 0,15 |
500 | 0,15 | 0,1 | 0,1 | 0,05 | 0,1 | 0,1 | 0,15 | 0,2 |
1000 | 0,15 | 0,1 | 0,1 | 0,05 | 0,1 | 0,1 | 0,15 | 0,3 |
Примечание. Доверительные границы относительных погрешностей для уровней напряжения и частот, находящихся внутри указанных диапазонов, определяются линейной интерполяцией.
