1. Область применения

Настоящий стандарт устанавливает метод измерения, расчета и определения характеристик ультрафиолетовых люминесцентных ламп, используемых в установках для загара. Он содержит особые требования к маркировке таких ламп.

Приводимые в настоящем стандарте рекомендации относятся только к испытанию типа.

2. Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:

МЭК 60050-845:1987 Международный электротехнический словарь (МЭС). Глава 845. Освещение (IEC 60050-845:1987, International Electrotechnical Vocabulary (IEV) - Chapter 845: Lighting)

МЭК 60081 <1> Лампы люминесцентные двухцокольные. Эксплуатационные требования (IEC 60081, Double-capped fluorescent lamps - Performance specifications)

МЭК 60901 <1> Лампы люминесцентные одноцокольные. Эксплуатационные требования (IEC 60901, Single-capped fluorescent lamps - Performance specifications)

МЭК 60335-2-27 <1> Безопасность бытовых и аналогичных электрических приборов. Часть 2-27. Частные требования к приборам ультрафиолетового и инфракрасного излучений для ухода за кожей (IEC 60335-2-27, Household and similar electrical appliances - Safety - Part 2-27: Particular requirements for appliances for skin exposure to ultraviolet and infrared radiation)

МКО 63:1984 Спектрорадиометрические измерения источников света (CIE 63:1984, The spectroradiometric measurement of light sources)

МЭК 62471 <1> Светобиологическая безопасность ламп и ламповых систем (IEC 62471, Photobiological safety of lamps and lamp system)

--------------------------------

<1> Следует применять последнее издание данного стандарта, включая все последующие изменения.

3. Термины и определения

В настоящем стандарте применены следующие термины с соответствующими определениями:

3.3 испытание типа (type test): Испытание или серия испытаний, проводимые на выборке для испытаний типа с целью проверки соответствия конструкции данного изделия требованиям стандарта.

3.5 ширина полосы при данной длине волны (bandwidth at a given wavelenght): Ширина в точках половины амплитуды функции пропускания монохроматора.

Единица: нм.

3.9 эффективный (effective): Прилагательное, применяемое с величиной электромагнитного излучения и указывающее, что величина относится к взвешенной в соответствии с заданным спектром действия.

3.10 номинальное значение (nominal value): Значение характеристики, используемое для обозначения или идентификации лампы.

3.11 расчетное значение (rated value): Значение характеристики лампы при заданных рабочих условиях.

Примечание - Значения и/или условия указаны в настоящем стандарте или назначаются изготовителем либо ответственным поставщиком.

4. Общие условия испытаний

4.1 Отжиг

До начала измерения лампы должны отжигаться в течение (5,00 +/- 0,25) ч при нормальных рабочих условиях.

4.2 Рабочее положение

При отжиге и измерении лампы должны работать в горизонтальном положении. Отжиг предпочтителен в горизонтальном положении, но возможен и в вертикальном положении.

4.3 Температура окружающей среды

Измерения проводят при отсутствии сквозняков и при температуре окружающей среды (25 +/- 1) °C.

Примечание - Если применимо, то лампы могут также измеряться при условиях, отличающихся от вышеприведенных стандартных условий температуры окружающей среды для получения оптимальной УФ-облученности, как указано в приложении A.

4.4 Испытательное напряжение

К схеме должно быть приложено испытательное напряжение, указанное в соответствующем листе с параметрами лампы.

4.5 Пускорегулирующий аппарат

Лампы должны работать с образцовым измерительным дросселем (ДОИ). Если ДОИ не определен, то соответствующий испытательный пускорегулирующий аппарат (ПРА) должен быть указан изготовителем лампы или ответственным поставщиком. ПРА должен работать при частоте 50 - 60 Гц.

5. Требования к испытаниям

5.1 Общие положения

Спектрорадиометрические измерения должны проводиться в соответствии с рекомендациями Международной Комиссии по освещению (МКО), указанными в МКО 63.

Дополнительная информация об УФ-измерениях приведена в приложении B МЭК 62471.

Требования к электрическим измерениям приведены в приложениях B МЭК 60081 и МЭК 60901.

5.2 Спектрорадиометрическая система измерения

Для получения спектральной облученности лампы измеряют в соответствующей спектрорадиометрической системе.

Входная оптика системы имеет косинусную реакцию для точного измерения облученности.

Спектрорадиометр должен иметь ширину полосы не более 2,5 нм.

Расстояние между приемником и осью лампы не задается, но оно должно быть не менее 10 см.

Примечания

1 Для опубликования окончательных характеристик ламп измеренные значения облученности должны быть скорректированы к значению облученности на расстоянии 25 см от оси лампы (см. 6.3).

2 Для большей точности измерения в тех случаях, когда происходит быстрое изменение спектральной облученности в пределах малой зоны ширины полосы, желательна ширина полосы в 1 нм.

3 Ширина полосы должна быть не менее чем в 2,5 раза больше интервала измерения (например, ширина полосы в 2,5 нм требует интервал измерения 1 нм).

6. Методика измерения и расчета

6.1 Измерение

Спектральная облученность должна измеряться в диапазоне от 250 до 400 нм с интервалом в 1 нм. При испытаниях следует записывать мощность лампы, ток и напряжение.

6.2 Расчет полной эффективной УФ-облученности

Полную эффективную УФ-облученность определяют из спектральной облученности по формуле

где E_эфф - полная эффективная облученность, Вт/м²;

- спектральная облученность, Вт/(м²·нм);

- взвешенный коэффициент в соответствии с применяемым спектром действия;

- интервал длины волны, нм.

Интервал длины волны для подсчета предпочтительно должен быть равен ширине полосы.

Спектры действия, вызывающие эритему и немеланомный рак кожи (НРК), приведены в приложении B.

Для полной эффективной УФ-облученности, определяемой в соответствии со спектром действия, вызывающим эритему, суммирование выполняется на следующем диапазоне длин волн:

Для полной эффективной УФ-облученности, определяемой в соответствии со спектром действия, вызывающим НРК, суммирование выполняется на двух диапазонах длин волн:

Примечание - Предел 320 нм выбран в соответствии с МЭК 60335-2-27, а предел 315 нм для областей УФ-A и УФ-B в соответствии с МКО не используется.

6.3 Поправочные коэффициенты

Для получения окончательных значений полной эффективной УФ-облученности могут быть применены следующие поправочные коэффициенты:

a) для ламп, имеющих оптимальную УФ-облученность при температуре окружающей среды, отличающейся от 25 °C, применяют коэффициент для получения оптимальной УФ-облученности, указанный в приложении A;

b) для ламп, измеренных на расстоянии, отличающемся от 25 см, применяют коэффициент для получения УФ-облученности на расстоянии 25 см. Геометрический коэффициент для каждого типа лампы может быть определен экспериментально или расчетом.

7. Характеристики лампы

В документации изготовителя должна быть дана следующая информация для каждого типа лампы:

a) размеры лампы;

b) для рефлекторных ламп - угол отражения , т.е. угол, образованный дугой между краями отражающего покрытия;

c) тип ПРА, для которого рассчитана лампа;

d) расчетные значения электрических характеристик:

- мощности лампы;

- тока лампы;

- напряжения на лампе;

e) три расчетных значения полной эффективной УФ-облученности на расстоянии 25 см от оси лампы и взвешенные в соответствии с приложением B для спектров действия, вызывающих:

- эритему - в диапазоне длин волн ;

- НРК - в диапазоне длин волн ;

- НРК - в диапазоне длин волн ;

f) код эквивалентности (см. раздел 8).

Значения по d) и e) должны быть заданы при условиях оптимальной УФ-облученности. Значения по e) подлежат измерению в мВт/м² и округлению до целых чисел.

8. Маркировка лампы

На лампе должна быть четко и прочно нанесена следующая информация:

a) справочный тип лампы, содержащий:

- товарный знак (в виде торговой марки, имени изготовителя или ответственного поставщика);

- номинальную мощность, Вт;

- дальнейшую идентификацию конкретного типа лампы (в основном, в форме коммерческого обозначения);

b) код эквивалентности в виде "Мощность - код типа отражателя - УФ-код":

- в коде эквивалентности мощность лампы должна быть номинальной;

- в коде эквивалентности должен использоваться следующий тип отражателя:

O - для ламп не рефлекторных;

B - для ламп с широкоугольным отражателем ;

N - для ламп с узкоугольным отражателем ;

R - для ламп с профессиональным отражателем ;

- следующий УФ-код должен использоваться в коде эквивалентности:

УФ_код = X/Y;

X - полная эритемная эффективная УФ-облученность в диапазоне 250 - 400 нм;

Y - отношение эффективной УФ-облученности, вызывающей НРК, при длине волны не более 320 нм, к эффективной УФ-облученности, вызывающей НРК, при длине волны более 320 нм.

X задается в мВт/м² с округлением до целого числа, Y округляется до десятых долей. Эффективные значения задаются на расстоянии 25 см и при условиях оптимальной УФ-облученности.

Многие люминесцентные УФ-лампы для загара имеют очень высокую нагрузку на стенки. В случае работы при стандартной температуре окружающей среды 25 °C давление пара будет слишком высоким, а испускаемое УФ-излучение - ниже его оптимального значения. С целью достижения оптимальных условий для излучения во многих приборах применяют принудительное охлаждение. Электрические характеристики и эффективная УФ-облученность задаются при этих условиях для оптимальной УФ-облученности.

Для достижения значений при оптимальной УФ-облученности можно применять два метода:

a) для контроля давления пара измерение проводят при нестандартных условиях окружающей среды, т.е. при более низкой температуре окружающей среды или при местном охлаждении. Применяемые условия зависят от типа лампы и должны быть указаны в документации изготовителя;

b) измерения проводят при стандартных условиях окружающей среды и к результатам применяют поправочный коэффициент. Он может быть определен для каждого типа лампы в области УФ-излучения, создаваемого люминофором в течение разгорания лампы до достижения его стабильного состояния. С этого участка могут быть замерены наибольшее значение и значение после стабилизации. Применяемый поправочный коэффициент берется из отношения наибольшего значения к стабилизированному. Во время наибольшей УФ-облученности записывают мощность, ток и напряжение на лампе.

В спорных случаях второй метод принимают за эталонный измерительный.

Применяемые УФ-спектры действия - это спектры действия, вызывающие эритему и НРК, приведенные в МЭК 60335-2-27.

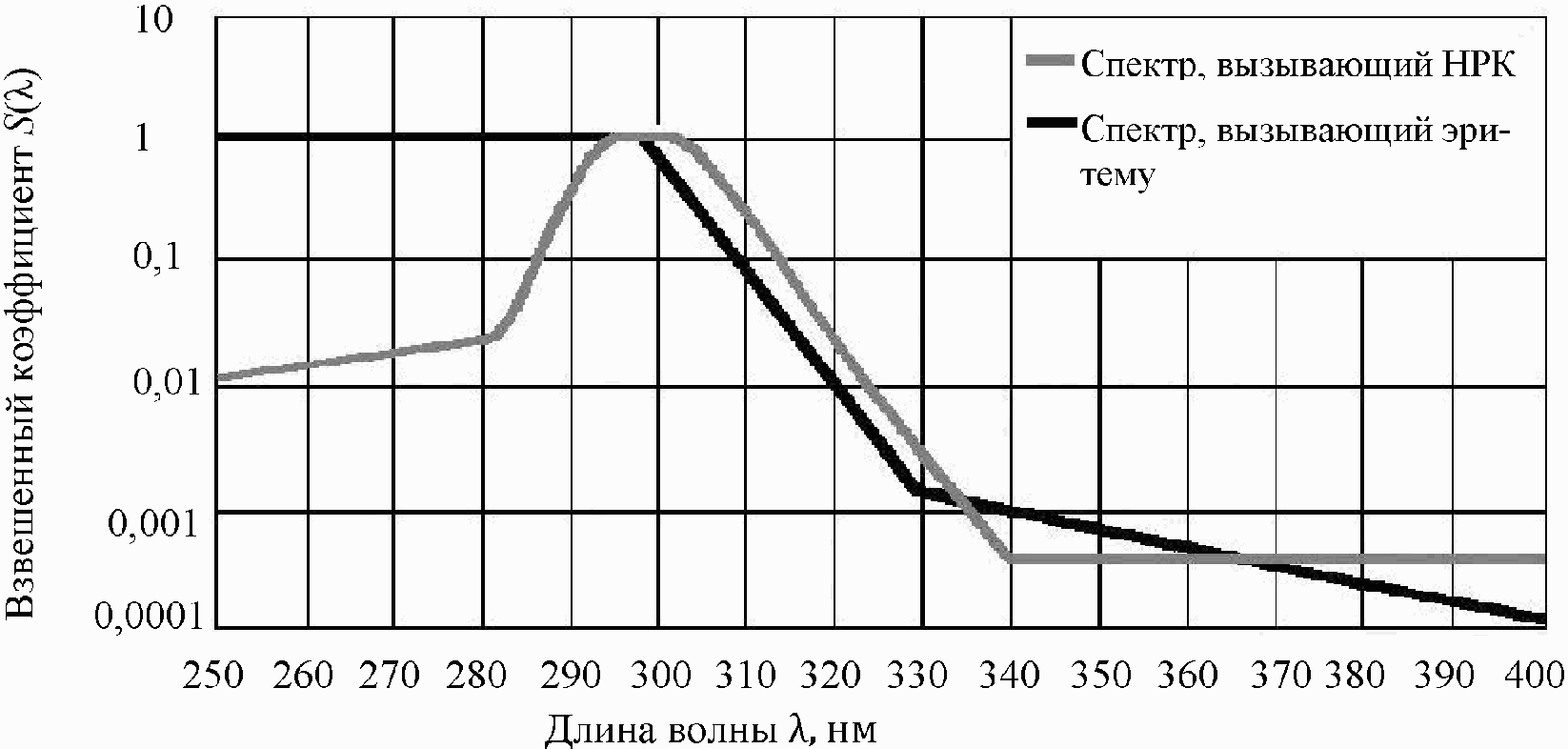

Спектры показаны на рисунке B.1, а взвешенные коэффициенты даны в таблице B.1.

Примечание - Спектр действия, вызывающий эритему, определяют из следующих параметров:
