НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
БАТАРЕИ ПЕРВИЧНЫЕ
ЧАСТЬ 3
БАТАРЕИ ДЛЯ ЧАСОВ
Primary batteries. Part 3. Watch batteries
(IEC 60086-3:2016, IDT)
ГОСТ Р МЭК 60086-3-2020
ОКС 29.220.10
Дата введения
1 марта 2021 года
1 ПОДГОТОВЛЕН Национальной ассоциацией производителей источников тока "РУСБАТ" (Ассоциация "РУСБАТ") на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 4, и Федеральным государственным унитарным предприятием "Российский научно-технический центр информации по стандартизации, метрологии и оценке соответствия" (ФГУП "СТАНДАРТИНФОРМ")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 044 "Аккумуляторы и батареи"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 4 августа 2020 г. N 462-ст
4 Настоящий стандарт идентичен международному стандарту МЭК 60086-3:2016 "Батареи первичные. Часть 3. Батареи для часов" (IEC 60086-3:2016 "Primary batteries - Part 3: Watch batteries", IDT).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты, сведения о которых приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
Настоящий стандарт является частью серии стандартов МЭК 60086 и распространяется на первичные батареи для часов. Настоящий стандарт разработан совместно МЭК и ИСО в интересах потребителей первичных батарей, разработчиков часов и изготовителей батарей для обеспечения наилучшей совместимости между батареями и часами.
Настоящий стандарт будет подвергаться постоянному анализу с целью обеспечения его актуальности и соответствия последним достижениям в области технологий изготовления батарей и часов.
Примечание - Информация о требованиях безопасности приведена в МЭК 60086-4 и МЭК 60086-5.
Настоящий стандарт распространяется на первичные батареи для часов (далее - батареи) и устанавливает размеры, обозначения, электрические характеристики и методы испытаний. Предоставляя электрические характеристики батареи и/или рабочие характеристики, изготовитель должен указать, какой именно метод испытания был использован.
В настоящем стандарте использованы нормативные ссылки на следующие стандарты. Для датированных ссылок применяют только указанное издание ссылочного стандарта, для недатированных - последнее издание (включая все изменения).
IEC 60086-1:2015, Primary batteries - Part 1: General (Батареи первичные. Часть 1. Общие положения)
IEC 60086-2:2015, Primary batteries - Part 2: Physical and electrical specifications (Батареи первичные. Часть 2. Требования к физическим и электрическим характеристикам)
IEC 60086-4:2014, Primary batteries - Part 4: Safety of lithium batteries (Батареи первичные. Часть 4. Безопасность литиевых батарей)
IEC 60086-5:2016, Primary batteries - Part 5: Safety of batteries with aqueous electrolyte (Первичные батареи. Часть 5. Безопасность батарей с водным электролитом)
В настоящем стандарте применены термины по МЭК 60086-1, а также следующие термины с соответствующими определениями:
3.1 емкостное сопротивление (capacitive reactance): Часть внутреннего сопротивления, которая приводит к падению напряжения в течение первых секунд под нагрузкой.
3.2 емкость (capacity): Электрический заряд (количество электричества), который элемент или батарея могут отдать во внешнюю цепь при определенных условиях разряда.
Примечание - Единицей СИ для электрического заряда является кулон (1 C = 1 А·с), но на практике емкость, как правило, выражена в ампер-часах (А·ч).
3.3 свежая батарея (fresh battery): Неразряженная батарея, с момента изготовления которой прошло не более 60 сут.
3.4 омическое падение (ohmic drop): Часть внутреннего сопротивления, которая приводит к падению напряжения непосредственно после включения нагрузки.
Размеры и допуски для батарей должны соответствовать размерам и допускам, приведенным на рисунке 1, в таблицах 1 и 2. Размеры батарей проверяют в соответствии с 7.1.
Для обозначения размеров батарей применяют символы в соответствии с МЭК 60086-2, раздел 4, и приведенные на рисунке 1. На рисунке 1 представлен габаритный чертеж батарей.
Размеры в миллиметрах
h1 - максимальная общая высота батареи; h2 - минимальное
расстояние между плоскостями положительного и отрицательного
контактов; h5 - минимальный выступ плоскости отрицательного
контакта; d1 - максимальный и минимальный диаметр батареи;
d2 - минимальный диаметр плоского положительного контакта;
d4 - минимальный диаметр плоского отрицательного контакта
Примечание - Указанные обозначения размеров батарей применены в серии стандартов МЭК 60086.
В таблице 1 приведены размеры и коды размеров батарей.
Таблица 1
В миллиметрах
Диаметр | d4 | Высота h1/h2 | ||||||||||||||||
Код <a> | d1 | Допуск | Код <a> | |||||||||||||||
10 | 12 | 14 | 16 | 20 | 21 | 25 | 26 | 27 | 30 | 31 | 32 | 36 | 42 | 54 | ||||
Допуск | ||||||||||||||||||
0 - 0,10 | 0 - 0,15 | 0 - 0,15 | 0 - 0,18 | 0 - 0,20 | 0 - 0,20 | 0 - 0,20 | 0 - 0,20 | 0 - 0,20 | 0 - 0,25 | 0 - 0,25 | 0 - 0,25 | 0 - 0,25 | 0 - 0,25 | 0 - 0,25 | ||||
4 | 4,8 | 0 - 0,15 | 1,65 | 2,15 | ||||||||||||||
5 | 5,8 | 0 - 0,15 | 2,6 | 1,05 | 1,25 | 1,45 | 1,65 | 2,15 | 2,7 | |||||||||
6 | 6,8 | 0 - 0,15 | 3 | 1,05 | 1,25 | 1,45 | 1,65 | 2,15 | 2,6 | |||||||||
7 | 7,9 | 0 - 0,15 | 3,5 | 1,05 | 1,25 | 1,45 | 1,65 | 2,1 | 2,6 | 3,1 | 3,6 | 5,4 | ||||||
9 | 9,5 | 0 - 0,15 | 4,5 | 1,05 | 1,25 | 1,45 | 1,65 | 2,05 | 2,1 | 2,7 | 3,6 | |||||||
10 | 10 | 0 - 0,30 | 3 | 2,5 | ||||||||||||||
11 | 11,6 | 0 - 0,20 | 6 | 1,05 | 1,25 | 1,45 | 1,65 | 2,05 | 2,1 | 2,6 | 3,05 | 3,6 | 4,2 | 5,4 | ||||
12 | 12,5 | 0 - 0,25 | 4 | 1,2 | 1,6 | 2 | 2,5 | |||||||||||
Примечание - Пустые ячейки в таблице не обязательно доступны для стандартизации из-за концепции перекрытия допусков. -------------------------------- <a> См. приложение A. | ||||||||||||||||||
Таблица 2
В миллиметрах
Диаметр | d4 | Высота h1/h2 | |||||||
Код <a> | d1 | Допуск | Код <a> | ||||||
12 | 16 | 20 | 25 | 30 | 32 | ||||
Допуски | |||||||||
0 - 0,20 | 0 - 0,20 | 0 - 0,25 | 0 - 0,30 | 0 - 0,30 | 0 - 0,30 | ||||
16 | 16 | 0 - 0,25 | 5,00 | 1,20 | 1,60 | 2,00 | 2,50 | 3,20 | |
20 | 20 | 0 - 0,25 | 8,00 | 1,20 | 1,60 | 2,00 | 2,50 | 3,20 | |
23 | 23 | 0 - 0,30 | 8,00 | 1,20 | 1,60 | 2,00 | 2,50 | 3,00 | |
24 | 24,5 | 0 - 0,30 | 8,00 | 1,20 | 1,60 | 3,00 | |||
Примечание - Пустые ячейки в таблице не обязательно доступны для стандартизации из-за концепции перекрытия допусков. -------------------------------- <a> См. приложение A. | |||||||||
Отрицательный контакт (-): отрицательный контакт (размер d4) должен соответствовать данным, приведенным в таблицах 1 и 2. Данное требование не относится к батареям с двухступенчатым отрицательным контактом.
Положительный контакт (+): боковая цилиндрическая поверхность элемента, соединенная с положительным выводом. Допускается использование в качестве положительного контакта основание батареи.
Размеры выступа плоскости отрицательного вывода h5 должны соответствовать:
- h5 >= 0,02 для h1/h2 <= 1,65;
- h5 >= 0,06 для 1,65 < h1/h2 < 2,5;
- h5 >= 0,08 для h1/h2 >= 2,5.
Отрицательный контакт должен быть наиболее высокой точкой батареи.
Требования к пространству, занимаемому плоской частью отрицательного вывода, должны находиться в пределах 45° (см. рисунок 2). Минимальные значения l1 для высот h1/h2 приведены в таблице 3.
Таблица 3
В миллиметрах
h1/h2 | l1 min |
1 < h1/h2 <= 1,90 | 0,20 |
1,90 < h1/h2 <= 3,10 | 0,35 |
3,60 <= h1/h2 <= 4,20 | 0,70 |
5,40 <= h1/h2 | 0,90 |
Стойкость к механическому воздействию проверяют путем приложения силы F, Н, значение которой приведено в таблице 4, действующей в течение 10 с на стальной шарик диаметром 1 мм, находящийся в центре каждой области контакта. Такое воздействие не должно вызывать деформаций, препятствующих правильному функционированию батареи, т.е. после данного испытания батарея должна выдерживать испытания, установленные в разделе 7.
Таблица 4
Размеры батареи | Сила | |
d1, мм | h1/h2, мм | F, Н |
< 7,9 | < 3,0 | 5 |
>= 3,0 | 10 | |
>= 7,9 | < 3,0 | 10 |
>= 3,0 | 10 | |
Размеры батарей должны соответствовать установленным размерам в течение всего времени, включая разряд до заданного конечного напряжения.
Примечания
1 Высота батареи может увеличиться до 0,25 мм, если она разряжена ниже указанного напряжения.
2 При продолжении разряда у батарей систем B и C может произойти уменьшение высоты.
Неразряженные батареи и, если необходимо, батареи, испытание которых проведено в соответствии с 7.2.6, должны быть исследованы, как указано в 7.3. Допустимое число дефектов должно быть согласовано между изготовителем и потребителем.
4.8.1 Общие положения
Обозначение и полярность должны быть приведены на батарее. Маркировка батареи не должна препятствовать электрическому контакту. Все другие маркировки могут быть нанесены на упаковке, а не на батарее:
a) обозначение в соответствии с нормативным приложением A или общепринятое;
b) дата истечения рекомендуемого периода эксплуатации, или год и месяц, или неделя изготовления. Год и месяц или неделя изготовления могут быть указаны в виде кода. Код состоит из последней цифры года и числа, обозначающего месяц. Октябрь, ноябрь и декабрь должны быть обозначены буквами "O", "Y" и "Z" соответственно.
Пример - 41: январь 2014 г.; 4Y: ноябрь 2014 г.;
c) полярность положительного вывода (+);
d) номинальное напряжение;
e) наименование или торговая марка изготовителя или поставщика;
f) предостережения;
g) должно быть приведено предостережение о возможности проглатывания батарей. Дополнительные сведения приведены в МЭК 60086-4 [7.2 a) и 9.2], а также в МЭК 60086-5 [7.1 l) и 9.2].
Примечание - Примеры общепринятых обозначений приведены в МЭК 60086-2, приложение D.
4.8.2 Удаление
Маркировка батарей по способу удаления должна соответствовать требованиям местного законодательства.
5.1 Электрохимическая система, номинальное напряжение, конечное напряжение и напряжение разомкнутой цепи
Требования к номинальному напряжению, конечному напряжению разряда и данные по напряжению разомкнутой цепи в зависимости от используемой электрохимической системы приведены в таблице 5.
Таблица 5
Обозначение | Отрицательный электрод | Электролит | Положительный электрод | Номинальное напряжение Uн, В | Конечное напряжение Uк, В | Напряжение разомкнутой цепи, Uр.ц или НРЦ, В | |
max | min | ||||||
B | Литий (Li) | Органический электролит | Монофторид углерода (CF)x | 3,0 | 2,0 | 3,70 | 3,00 |
C | Литий (Li) | Органический электролит | Диоксид марганца (MnO2) | 3,0 | 2,0 | 3,70 | 3,00 |
L | Цинк (Zn) | Гидроксид щелочного металла | Диоксид марганца (MnO2) | 1,5 | 1,0 | 1,68 | 1,50 |
S | Цинк (Zn) | Гидроксид щелочного металла | Оксид серебра (Ag2O) | 1,55 | 1,2 | 1,63 | 1,57 |
Напряжение замкнутой цепи Uз.ц (НЗЦ) и внутреннее сопротивление Rвн определяют в соответствии с 7.2. Импеданс методом переменного тока следует измерять с помощью измерителя импеданса.
Предельные значения должны быть согласованы изготовителем и потребителем.
Значение емкости должно быть согласовано между изготовителем и потребителем. Значение емкости определяют по результатам испытания на непрерывный разряд, которое длится приблизительно 30 сут, в соответствии с 7.2.6.
Сохранение емкости - соотношение между значениями емкостей при заданных условиях разряда, определенными на свежих батареях и образце той же партии, хранящемся в течение 365 сут при температуре (20 +/- 2) °C и относительной влажности от 55% до 20%.
Коэффициент сохранения емкости должен быть согласован изготовителем и потребителем. Минимальное значение должно составлять не менее 90% в течение 12 мес. Значение емкости определяют в соответствии с 7.2.6.
В целях проверки соответствия батарей настоящему стандарту после завершения начальных испытаний по определению значения емкости может быть дано условное подтверждение соответствия.
Планы выборочного контроля и показатели качества продукции должны быть согласованы изготовителем и потребителем.
Если такое согласование не проведено, то при отборе образцов и оценке качества батарей руководствуются требованиями [3] и [4].
7.1.1 Контроль формы

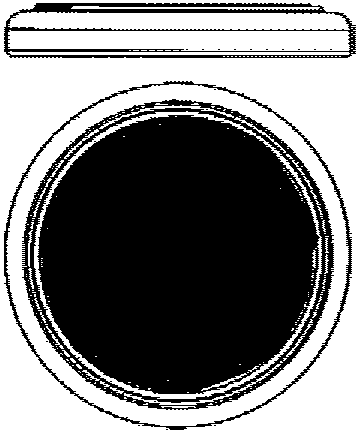

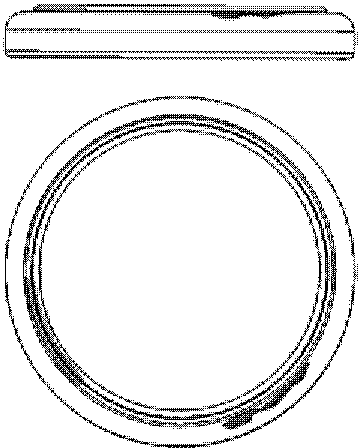

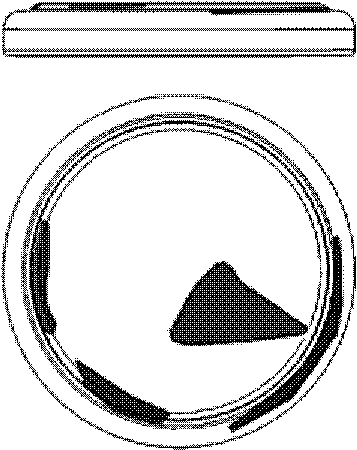

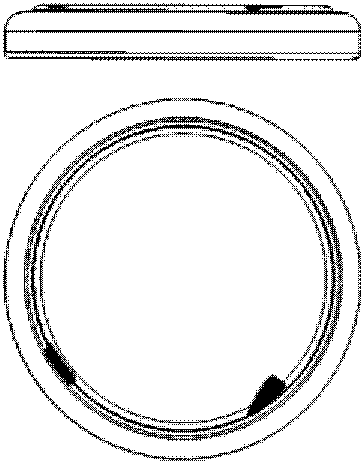

Форму отрицательного контакта проверяют, как правило, используя оптическую проекцию или открытый шаблон в соответствии с рисунком 3.
Метод контроля должен быть согласован изготовителем и потребителем.
7.2.1 Условия окружающей среды
Если не указаны другие требования, то испытания батарей проводят при температуре (20 +/- 2) °C и относительной влажности от 55% до +20/-40%.
При эксплуатации батареи могут подвергаться воздействию низких температур, поэтому рекомендуется проводить дополнительные испытания при температуре (0 +/- 2) °C и (минус 10 +/- 2) °C.
7.2.2 Определение внутреннего сопротивления
Сопротивление любого электрического компонента батареи определяют путем вычисления отношения между падением напряжения
на этом компоненте и изменением тока
, проходящего через данный компонент и вызывающего падение напряжения
.
на этом компоненте и изменением тока , проходящего через данный компонент и вызывающего падение напряжения .Примечание - По аналогии внутреннее сопротивление Rвн по постоянному току любого электрохимического элемента вычисляют по формуле
. (1)Внутреннее сопротивление, измеренное методом постоянного тока, иллюстрируется схематическим переходным процессом изменения напряжения, как показано на рисунке 4.
при переходном процессе
Падение напряжения
состоит из двух составляющих, отличающихся по своей природе (см. рисунок 4). Падение напряжения
вычисляют по формуле
состоит из двух составляющих, отличающихся по своей природе (см. рисунок 4). Падение напряжения вычисляют по формуле
. (2)Первая составляющая
(омическое падение) для t = t1 не зависит от времени и возникает в результате увеличения тока
. Первую составляющую
вычисляют по формуле
(омическое падение) для t = t1 не зависит от времени и возникает в результате увеличения тока . Первую составляющую вычисляют по формуле
. (3)В данной формуле Rо.м является исключительно омическим сопротивлением. Вторая составляющая
зависит от времени и имеет электрохимическое происхождение (емкостное сопротивление).
зависит от времени и имеет электрохимическое происхождение (емкостное сопротивление).7.2.3 Оборудование
Оборудование, применяемое для измерений, должно иметь следующие технические характеристики:
- точность - не более 0,25%;
- точность - не более 50% от последней цифры;
- внутреннее сопротивление - не менее 1 МОм;
- время измерения: с целью предотвращения возникновения ошибок из-за емкостной составляющей сопротивления, что приводит к занижению получаемого значения внутреннего сопротивления, измерения следует выполнять в течение периода переходного процесса, когда напряжение мало меняется (см. рисунок 5).
1 - напряжение разомкнутой цепи Uр.ц (НРЦ); 2 - эффект
емкостного сопротивления; 3 - напряжение замкнутой
цепи Uз.ц (НЗЦ); 4 -
(измерение Uз.ц)
(измерение Uз.ц)Время
, необходимое для измерения, должно быть более коротким по сравнению с
, измерительное оборудование должно соответствовать указанным критериям.
, необходимое для измерения, должно быть более коротким по сравнению с , измерительное оборудование должно соответствовать указанным критериям.Схема измерения напряжения разомкнутой цепи Uр.ц (НРЦ) и напряжения замкнутой цепи Uз.ц (НЗЦ) приведена на рисунке 6.

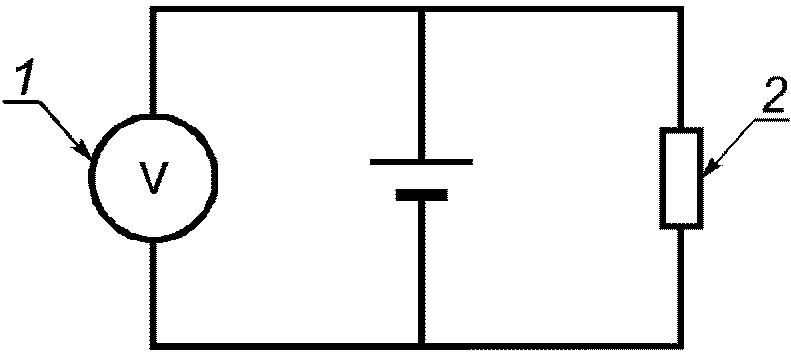

1 - чтение Uз.ц/Uр.ц; 2 - измерительное сопротивление Rи
Первое измерение Uр.ц: переключатель должен быть открытым во время выполнения измерения.
Второе измерение - Uз.ц: батарея должна быть подключена к нагрузке Rи. Выключатель должен оставаться закрытым в течение времени
(см. таблицу 6).
(см. таблицу 6).Таблица 6
Метод испытания | Батарея с электролитом KOH <a> | Другие батареи | ||
Rи, Ом |  , с | Rи, Ом |  , мс | |
A <b> | 150 +/- 0,5% | 1 +/- 5% | 1500 +/- 0,5% | 10 +/- 5% |
B <c> | 150 +/- 0,5% | 0,5 - 2 | 470 +/- 0,5% | 500 - 2000 |
C <d> | 200 +/- 0,5% | 5 +/- 5% | 2000 +/- 0,5% | 7,8 +/- 5% |
Rи должно учитывать сопротивление соединительных цепей испытуемой батареи и контактное сопротивление выключателя. -------------------------------- | ||||
7.2.5 Определение внутреннего сопротивления
Внутреннее сопротивление Rвн вычисляют по формуле
. (4)Примечание - Соотношение Uз.ц/Rи соответствует току, подаваемому через разрядное сопротивление Rи (см. 7.2.4).
7.2.6.1 Общие положения
Для определения емкости батареи применяют один из двух методов:
- рекомендуемый метод - метод A, который более соответствует требованиям, предъявляемым к батареям для часов;
- метод B - общий метод, приведенный в МЭК 60086-1 и МЭК 60086-2.
При предоставлении данных о емкости батареи изготовитель должен указать сведения о примененном методе испытаний.
7.2.6.2 Метод A

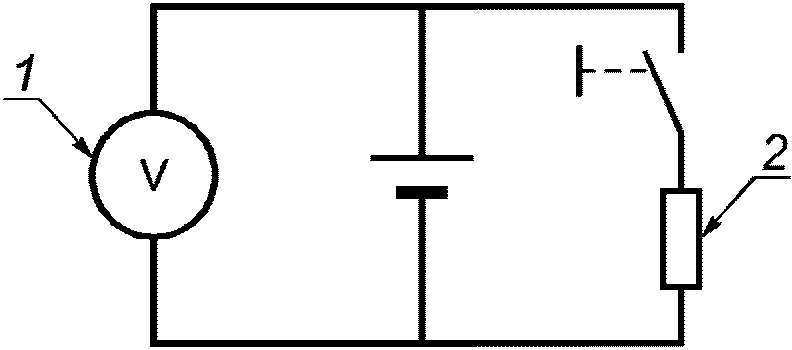

a) Принципиальная схема приведена на рисунке 7.
1 - чтение Uз.ц/U'р.ц; 2 - измерительное сопротивление Rи;
3 - сопротивление непрерывного разряда Rн.р
Продолжительность испытания на разряд на резистор Rр составляет приблизительно 30 сут.
Значение сопротивления Rр: значение резистивной нагрузки (указано в таблицах 7 и 8) должно включать все части внешней цепи и должно быть обеспечено с точностью до +/- 0,5%.
Таблица 7
Батарея с электролитом KOH | Все другие батареи | ||
Rи, Ом |  , с | Rи, Ом |  , мс |
150 +/- 0,5% | 1 +/- 5% | 1500 +/- 0,5% | 10 +/- 5% |
Таблица 8
Код, основанный на размерах | Обозначение электрохимической системы | Код, основанный на размерах | Обозначение электрохимической системы | ||
L | S | C | B | ||
Разрядное сопротивление, кОм | Разрядное сопротивление, кОм | ||||
416 | 1025 | 68 | |||
421 | 1212 | ||||
510 | 1216 | 62 | |||
512 | 1220 | 62 | |||
514 | 1225 | 30 | |||
516 | 82 | 1612 | |||
521 | 68 | 1616 | 30 | ||
527 | 56 | 1620 | 47 | ||
610 | 1625 | ||||
612 | 1632 | ||||
614 | 120 | 2012 | 30 | ||
616 | 100 | 2016 | 30 | 30 | |
621 | 68 | 2020 | 30 | ||
626 | 47 | 2025 | 15 | ||
710 | 2032 | 15 | |||
712 | 100 | 2312 | |||
714 | 68 | 2316 | |||
716 | 68 | 2320 | 15 | 15 | |
721 | 47 | 2325 | 15 | ||
726 | 33 | 2412 | |||
731 | 27 | 2416 | |||
736 | 22 | 22 | 2330 | 15 | |
754 | 15 | 2430 | 15 | ||
910 | |||||
912 | |||||
914 | |||||
916 | 47 | ||||
920 | 33 | ||||
921 | 33 | ||||
927 | 22 | ||||
936 | 15 | ||||
1110 | |||||
1112 | |||||
1114 | |||||
1116 | 39 | ||||
1120 | 22 | ||||
1121 | 22 | 22 | |||
1126 | 15 | ||||
1130 | 15 | 15 | |||
1136 | 15 | ||||
1142 | 10 | 10 | |||
1154 | 6,8 | 6,8 | |||
Примечание - Пустые значения - в процессе рассмотрения. | |||||
c) Определение емкости
Измерения напряжения U'р.ц в разомкнутой цепи и напряжения Uз.ц в замкнутой цепи проводят по меньшей мере один раз в день на батарее, постоянно подключенной к Rр, до того момента, когда напряжение под нагрузкой испытуемой батареи впервые падает ниже указанной конечной точки, приведенной в таблице 5.
1) Первое измерение - U'р.ц: сопротивление Rр намного выше, чем Rи; U'р.ц приблизительно равно Uр.ц.
Переключатель должен быть разомкнут во время измерения.
2) Второе измерение - Uз.ц: испытуемая батарея должна быть подключена к Rи. Переключатель должен быть замкнут в течение времени
(см. таблицу 7).
(см. таблицу 7).3) Определение емкости C: значение емкости батареи вычисляют путем сложения значений частичной емкости Cч, полученных по результатам каждого измерения, по следующим формулам:
, (5)где ti - время между двумя измерениями;
. (6)4) Ближе к концу разряда рекомендуется проводить несколько измерений в день для того, чтобы получить требуемую точность результатов.
7.2.6.3 Метод B
a) Принципиальная схема для метода B представлена на рисунке 8.
1 - чтение Uз.ц; 2 - сопротивление непрерывного разряда Rр
b) См. процедуру в 7.2.6.2 b).
c) Определение емкости: когда напряжение под нагрузкой испытуемой батареи впервые падает ниже указанной конечной точки, приведенной в таблице 5, рассчитывают время t и устанавливают в качестве срока службы.
Емкость C рассчитывают по формуле
, (7)где Uз.ц (среднее) - среднее значение напряжения Uз.ц в течение времени разряда (0-t);
t - срок службы.
7.2.7 Определение внутреннего сопротивления во время разряда по методу A (необязательно)
После каждого измерения U'р.ц и Uз.ц в соответствии с методикой, приведенной в 7.2.6, вычисляют внутреннее сопротивление батареи Rвн по формуле
. (8)7.3.1 Предварительная подготовка и первичный визуальный контроль
Перед испытаниями проводят визуальный контроль батарей в соответствии с разделом 8.
До проведения испытаний в соответствии с 7.3.2.1 и 7.3.2.2 батареи выдерживают при температуре 40 °C и 45 °C соответственно в течение 2 ч. Батареи должны быть перемещены из камеры (или печи) предварительной обработки в камеру для испытаний при высокой температуре и влажности в течение нескольких минут во избежание охлаждения батареи и риска конденсации при повышенной влажности.
Батарею выдерживают в условиях, значения которых приведены в таблице 9.
Таблица 9
рекомендуемого испытания
Температура, °C | Относительная влажность, % | Продолжительность испытания, сут |
40 +/- 2 | 90 - 95 | 30 или 90 |
Испытание длительностью 30 сут может быть использовано для ускоренного периодического испытания контроля качества, испытание длительностью 90 сут применяют при квалификационных испытаниях новых батарей. | ||
После согласования между изготовителем и потребителем могут быть выбраны следующие условия испытаний (см. таблицу 10).
Таблица 10
Температура, °C | Относительная влажность, % | Длительность испытания, сут |
45 +/- 2 | 90 - 95 | 20 или 60 |
Испытание длительностью 20 сут может быть использовано для ускоренного периодического испытания контроля качества, испытание длительностью 60 сут применяют при квалификационных испытаниях новых батарей. | ||
7.3.3 Температурное циклирование
Батарея должна быть подвергнута 150 циклам изменения температуры по определенной программе (см. рисунок 9).
Перед проведением первоначального визуального контроля или после испытаний в соответствии с разделом 7 батареи выдерживают не менее 24 ч при комнатной температуре и относительной влажности (55 +/- 20)%.
Следует учитывать, что после кристаллизации электролита может возникнуть течь. При необходимости время выдержки может быть увеличено и составлять более 24 ч. Данное требование может быть применено к свежим и использованным батареям, а также к батареям, подвергнутым испытаниям.
Визуальный контроль следует проводить с увеличением 15x.
Визуальный контроль проводят при рассеянном белом свете от 900 до 1100 лк на поверхности проверяемой батареи.
Визуальный контроль проводят при рассеянном белом свете от 900 до 1100 лк на поверхности батареи (см. таблицу 11).
Таблица 11
Уровень течи | Изображение | Описание | |
Классификация | Степень | ||
Высаливание | S1 |  | Небольшое засоление возле прокладки, затрагивающее менее 10% периметра прокладки, обнаруживаемое при визуальном контроле с увеличением 15x. Течь невозможно обнаружить невооруженным глазом |
S2 |  | Следы засоления возле прокладки можно обнаружить невооруженным глазом. При визуальном контроле с увеличением 15x можно обнаружить, что соли затрагивают более 10% периметра прокладки | |
S3 |  | Распространение соли на обеих сторонах прокладки может быть обнаружено невооруженным глазом, но не достигает плоскости отрицательного контакта | |
Пятна | C1 |  | Течь распространяется в виде пятен с обеих сторон прокладки, достигая плоскости отрицательного контакта и не достигая центральной части плоского отрицательного контакта |
C2 |  | Течь распространяется в виде пятен, достигая центральной части плоского отрицательного контакта | |
Протечка | L1 |  | В месте накопления кристаллизованной жидкости, поступающей из электролита, происходит набухание на части распространения пятна, которое покрывает всю поверхность плоского отрицательного контакта |
L2 |  | Скопление кристаллизованной жидкости, поступающей из электролита, набухает по всему распространению пятна, которое покрывает всю поверхность плоского отрицательного контакта | |
Допустимый уровень течи и пропорция дефектных деталей должны быть согласованы изготовителем и потребителем.
Свежие батареи с уровнем течи более S1 не должны представляться для квалификации. Критерии приемлемости могут быть менее строгими для батарей, которые подвергнуты испытанию по 7.3.2. При необходимости к протоколу испытаний могут быть приложены фотографии.
(обязательное)
Батареи для часов, изготовленные в соответствии с требованиями настоящего стандарта, должны обозначаться системой кодированных букв и цифр, как показано ниже. Тем не менее буква "W" также использована для обозначения соответствия МЭК 60086-3.
Пример: S R 7 21 S W
Буква электрохимической системы в соответствии │ │ │ │ │ │
с таблицей 5 ────┘ │ │ │ │ │
│ │ │ │ │
Круглый элемент (в соответствии с МЭК 80086-1) ────────┘ │ │ │ │
│ │ │ │
Размер: диаметр в миллиметрах ────────────┘ │ │ │
│ │ │
Размер: высота в десятых миллиметров ─────────────────┘ │ │
│ │
Электролит: │ │
- S: гидроксид натрия NaOH (необязательно) ──────────────────────┘ │
- P: гидроксид калия KOH (необязательно) │
Буква "P" может быть опущена в случае │
использования буквы электрохимической │
системы "S" │
- Органический электролит: опускается │
│
Буква "W": соответствие с МЭК 60086-3 ───────────────────────────┘
(справочное)
НАЦИОНАЛЬНЫМ СТАНДАРТАМ
Таблица ДА.1
Обозначение ссылочного международного стандарта | Степень соответствия | Обозначение и наименование соответствующего национального стандарта |
IEC 60086-1:2015 | IDT | ГОСТ Р МЭК 60086-1-2019 "Батареи первичные. Часть 1. Общие требования" |
IEC 60086-2:2015 | IDT | ГОСТ Р МЭК 60086-2-2019 "Батареи первичные. Часть 2. Физические и электрические характеристики" |
IEC 60086-4:2014 | IDT | ГОСТ Р МЭК 60086-4-2018 "Батареи первичные. Часть 4. Безопасность литиевых батарей" |
IEC 60086-5:2016 | IDT | ГОСТ Р МЭК 60086-5-2019 "Батареи первичные. Часть 5. Безопасность батарей с водным электролитом" |
Примечание - В настоящей таблице использовано следующее условное обозначение степени соответствия стандартов: - IDT - идентичные стандарты. | ||
[1] | IEC 60068-2-78:2001 | Environmental testing - Part 2-78: Tests - Test Cab: Damp heat, steady state (Испытания на воздействие окружающей среды. Часть 2-78. Испытания. Камера для испытаний: влажное тепло, устойчивое состояние) |
[2] | ISO 8601:2004 | Data elements and interchange formats - Information interchange - Representation of dates and times (Элементы данных и форматы обмена. Обмен информацией. Представление даты и времени) |
ISO 2859 | Sampling procedures for inspection by attributes package (Процедуры отбора образцов для проверки по комплекту атрибутов) | |
ISO 21747 | Statistical methods - Process performance and capability statistics for measured quality characteristics (Статистические методы. Статистики пригодности и воспроизводимости процесса для количественных характеристик качества) |
УДК 621.352.1:006.354 | ОКС 29.220.10 |
Ключевые слова: батареи первичные для часов, характеристики, размеры, методы испытаний | |
