1 ПОДГОТОВЛЕН Федеральным бюджетным учреждением "Консультационно-внедренческая фирма в области международной стандартизации и сертификации "Фирма "ИНТЕРСТАНДАРТ" на основе собственного перевода на русский язык англоязычной версии международного стандарта, указанного в пункте 4

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 459 "Информационная поддержка жизненного цикла изделий"

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 21 июля 2015 г. N 932-ст

4 Настоящий стандарт идентичен международному стандарту ИСО 10303-61:2011 "Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 61. Интегрированный обобщенный ресурс: Представление системотехнических данных" (ISO 10303-61:2011 "Industrial automation systems and integration - Product data representation and exchange - Part 61: Integrated generic resource: Systems engineering representation").

При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном приложении ДА

5 ВВЕДЕН ВПЕРВЫЕ

Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8) . Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)

Стандарты комплекса ИСО 10303 распространяются на компьютерное представление информации об изделиях и обмен данными об изделиях. Их целью является обеспечение нейтрального механизма, способного описывать изделия на всем протяжении их жизненного цикла. Этот механизм применим не только для обмена файлами в нейтральном формате, но является также основой для реализации и совместного доступа к базам данных об изделиях и организации архивирования.

Настоящий стандарт относится к серии интегрированных ресурсов.

В настоящем стандарте специфицирована схема systems_engineering_representation_schema .

В схеме systems_engineering_representation_schema обозначены концепции представления, требуемые для дисциплины "Системотехника".

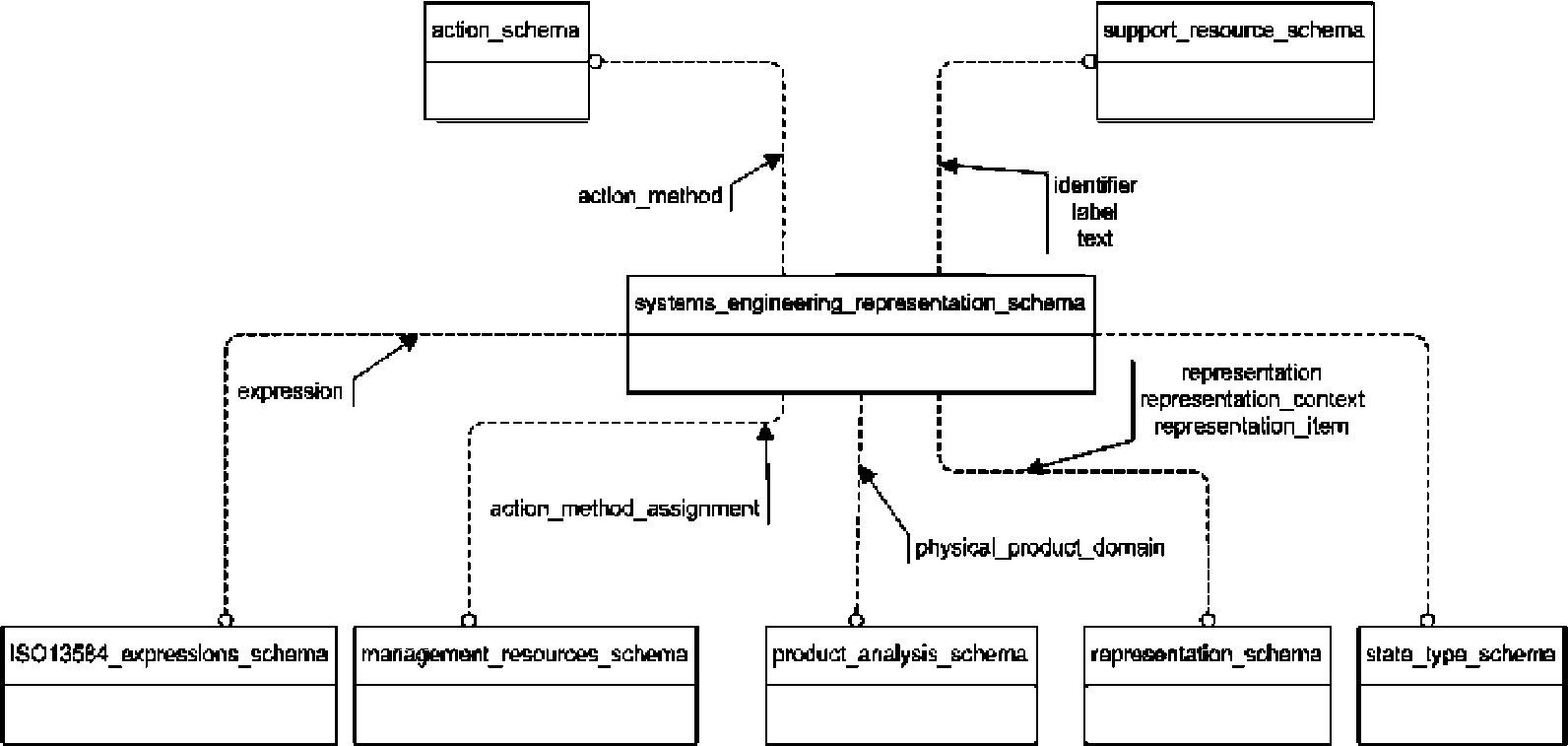

Отношения между данными схемами, определенными в настоящем стандарте, и другими схемами, определения которых даны в интегрированных ресурсах комплекса ИСО 10303, показаны на рисунке 1 с использованием графической нотации EXPRESS-G. Определение EXPRESS-G содержится в ИСО 10303-11.

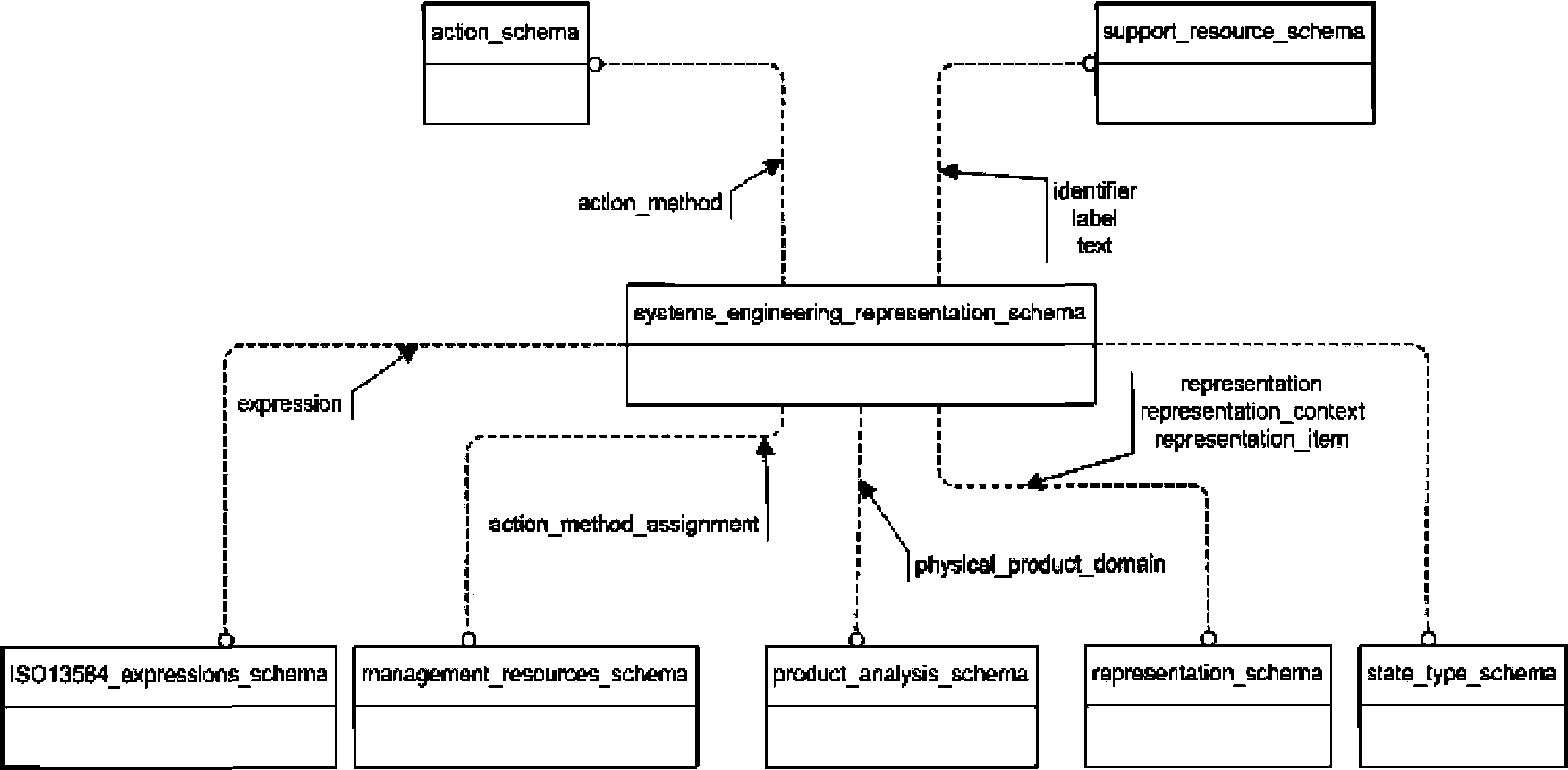

Следующие схемы, показанные на рисунке 1 , представлены в следующих документах:

action_schema находится в ИСО 10303-41;

ISO13584_expressions_schema находится в ИСО 13584-20;

management_resources_schema находится в ИСО 10303-41;

product_analysis_schema находится в ИСО 10303-53;

representation_schema находится в ИСО 10303-43;

state_type_schema находится в ИСО 10303-56;

support_resource_schema находится в ИСО 10303-41.

Схемы, показанные на рисунке 1, относятся к интегрированным ресурсам.

В настоящем стандарте специфицированы конструкции интегрированных обобщенных ресурсов для представления системотехнических данных. В область применения настоящего стандарта входит:

определение концепций представления поведения, основанных на состояниях;

определение концепций представления поведения, основанных на функциях;

определение концепций представления, основанных на текстовом описании.

В область применения настоящего стандарта не входит:

концепции, не связанные с представлением.

В настоящем стандарте использованы нормативные ссылки на следующие международные стандарты и документы (для датированных ссылок следует использовать указанное издание, для недатированных ссылок - последнее издание указанного документа, включая все поправки к нему):

ИСО 10303-1:1994 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1. Общие представления и основополагающие принципы (ISO 10303-1:1994, Industrial automation systems and integration - Product data representation and exchange - Part 1: Overview and fundamental principles)

ИСО 10303-41:2005 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 41. Интегрированный обобщенный ресурс. Основы описания и поддержки изделий (ISO 10303-41:2005, Industrial automation systems and integration - Product data representation and exchange - Part 41: Integrated generic resource: Fundamentals of product description and support)

ИСО 10303-43 Системы промышленной автоматизации и интеграция. Представление данных о продукции и обмен данными. Часть 43. Интегрированные обобщенные ресурсы. Структуры представления (ISO 10303-43, Industrial automation systems and integration - Product data representation and exchange - Part 43: Integrated generic resource: Representation structures)

ИСО 10303-53 Системы промышленной автоматизации и интеграция. Представление данных о продукции и обмен данными. Часть 53. Интегрированные обобщенные ресурсы. Численный анализ (ISO 10303-53, Industrial automation systems and integration - Product data representation and exchange - Part 53: Integrated generic resources: Numerical analysis)

ИСО 10303-56 Системы промышленной автоматизации и интеграция. Представление данных о продукции и обмен данными. Часть 56. Интегрированные обобщенные ресурсы. Состояние (ISO 10303-56, Industrial automation systems and integration - Product data representation and exchange - Part 56: Integrated generic resource: State)

ИСО 13584-20 Системы промышленной автоматизации и интеграция. Библиотека составных частей изделия. Часть 20. Логические ресурсы. Логическая модель выражений (ISO 13584-20, Industrial automation systems and integration - Parts library - Part 20: Logical resource: Logical model of expressions)

3.1 Термин, определенный в ИСО 10303-1

В настоящем стандарте применен следующий термин:

- интегрированный ресурс (integrated resource).

3.2 Сокращение

В настоящем стандарте применено следующее сокращение:

URL - унифицированный указатель информационного ресурса.

В настоящем подразделе с применением языка EXPRESS дано определение информационных требований, которым должны соответствовать программные реализации. Ниже представлен фрагмент EXPRESS-декларации, с которой начинается описание схемы state_type_schema . В нем определены необходимые внешние ссылки.

EXPRESS-спецификация:

Примечания

1 Схемы, ссылки на которые приведены выше, определены в следующих документах комплекса ИСО 10303:

action_schema - ИСО 10303-41;

ISO13584_expressions_schema - ИСО 10303-20;

management_resources_schema - ИСО 10303-41;

product_analysis_schema - ИСО 10303-53;

representation_schema - ИСО 10303-43;

state_type_schema - ИСО 10303-56;

support_resource_schema - ИСО 10303-41.

2 Графическое представление этих схем приведено в приложении D .

В схеме systems_engineering_representation_schema представлены концепции предметной области системотехники, используемые и создаваемые в работах, относящихся к этой предметной области.

В предметной области системотехники существует потребность в сложных представлениях. В настоящем стандарте расширяются содержащиеся в других частях комплекса ИСО 10303 простые механизмы представления с тем, чтобы дать возможность использовать как представления или как части представлений те элементы, которые не являются непосредственными подтипами представления.

4.3.1 Тип данных analysis_model_idealisation_item

Тип данных analysis_model_idealisation_item является расширяемым списком альтернативных типов данных. Настоящий тип данных предоставляет механизм для ссылки на экземпляры типов данных, включенных в список выбора типа данных analysis_model_idealisation_item или его расширения.

Примечание - Список объектных типов данных будет расширяться в прикладных ресурсах, использующих конструкции настоящего ресурса.

EXPRESS-спецификация:

4.3.2 Тип данных expression_element

Тип данных expression_element является списком альтернативных типов данных. Настоящий тип данных предоставляет механизм для ссылки на экземпляры типов данных, включенных в список выбора.

EXPRESS-спецификация:

4.3.3 Тип данных representation_proxy_select

Тип данных representation_proxy_select является расширяемым списком альтернативных типов данных. Настоящий тип данных предоставляет механизм для ссылки на экземпляры типов данных, включенных в список выбора типов данных, являющихся расширениями настоящего типа данных.

Примечание - Для того чтобы обеспечить уверенность в том, что для объектов, ссылающихся на пустой расширяемый выбираемый (SELECT) тип данных, существует хотя бы один тип разрешенных экземпляров, в схемах, использующих этот тип данных, требуется его расширение.

EXPRESS-спецификация:

4.3.4 Тип данных se_representation_proxy_select

Тип данных se_representation_proxy_select является расширением типа данных representation_proxy_select . В настоящем типе данных к списку альтернативных типов данных добавлены типы данных action_method , state_type и state_type_relationship .

EXPRESS-спецификация:

4.3.5 Тип данных state_based_behaviour_element

Тип данных state_based_behaviour_element является списком альтернативных типов данных. Настоящий тип данных предоставляет механизм для ссылки на экземпляры типов данных, включенных в список выбора.

EXPRESS-спецификация:

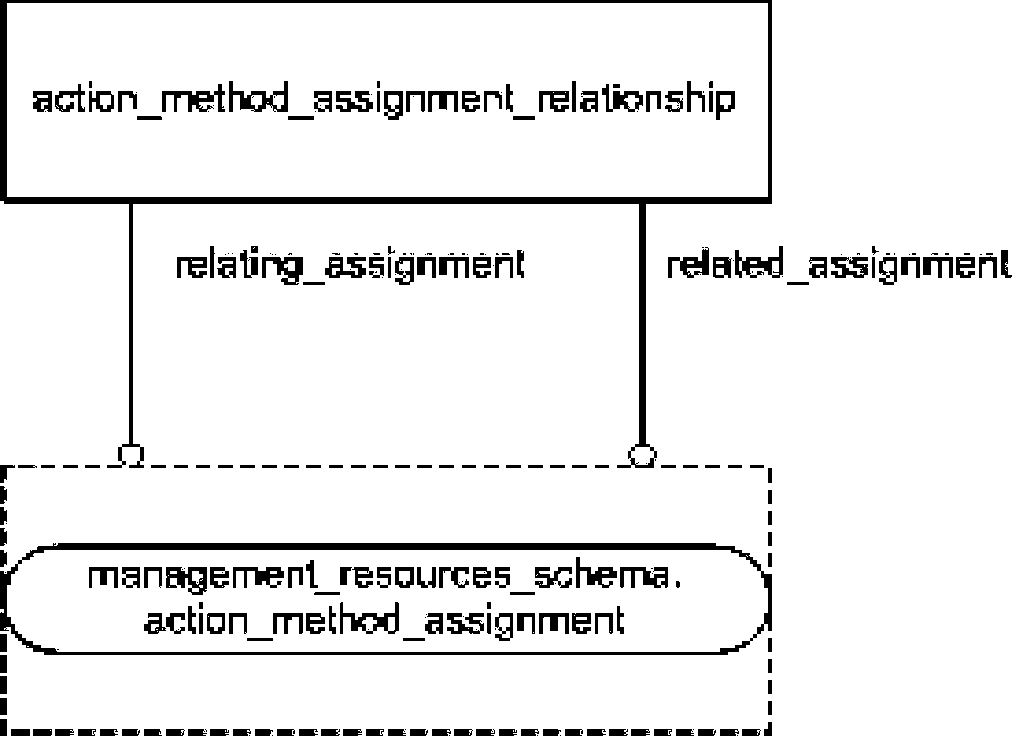

4.4.1 Объект action_method_assignment_relationship

Объект action_method_assignment_relationship представляет связь между двумя объектами action_method_assignment , задающими способ выполнения действия.

EXPRESS-спецификация:

Определение атрибутов:

relating_assignment - связывающее задание способа выполнения действия;

related_assignment - связываемое задание способа выполнения действия.

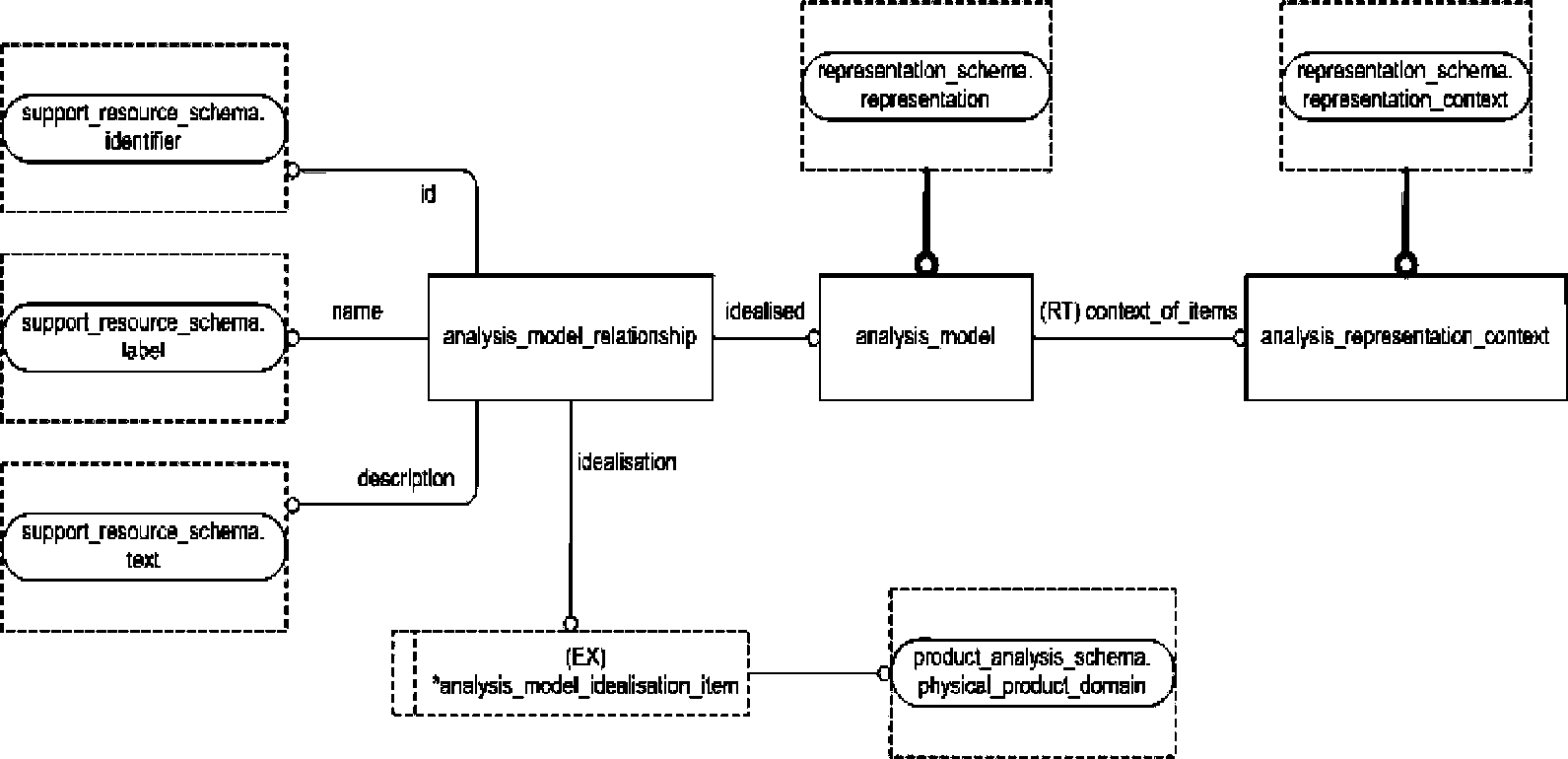

4.4.2 Объект analysis_model

Объект analysis_model является таким подтипом объекта representation , который используется для представления расчетных данных.

EXPRESS-спецификация:

Определение атрибута:

context_of_items - контекст представления расчетной модели.

4.4.3 Объект analysis_model_relationship

Объект analysis_model_relationship представляет отношение, задающее то, что расчетная модель, представленная объектом analysis_model , была идеализирована посредством некоторого объекта, представленного экземпляром данных одного из типов, входящих в список выбора типа данных analysis_model_idealisation_item .

EXPRESS-спецификация:

Определение атрибутов:

id - обозначение отношения;

name - слова, которыми называется отношение;

description - текст, предоставляющий дополнительную информацию об отношении;

idealised - объект analysis_model , представляющий расчетную модель, которая была идеализирована;

idealisation - объект, входящий в список выбора типа данных analysis_model_idealisation_item , обеспечивающий идеализацию модели.

4.4.4 Объект analysis_representation_context

Объект analysis_representation_context является подтипом объекта representation_context , используемым в определении расчетной модели.

EXPRESS-спецификация:

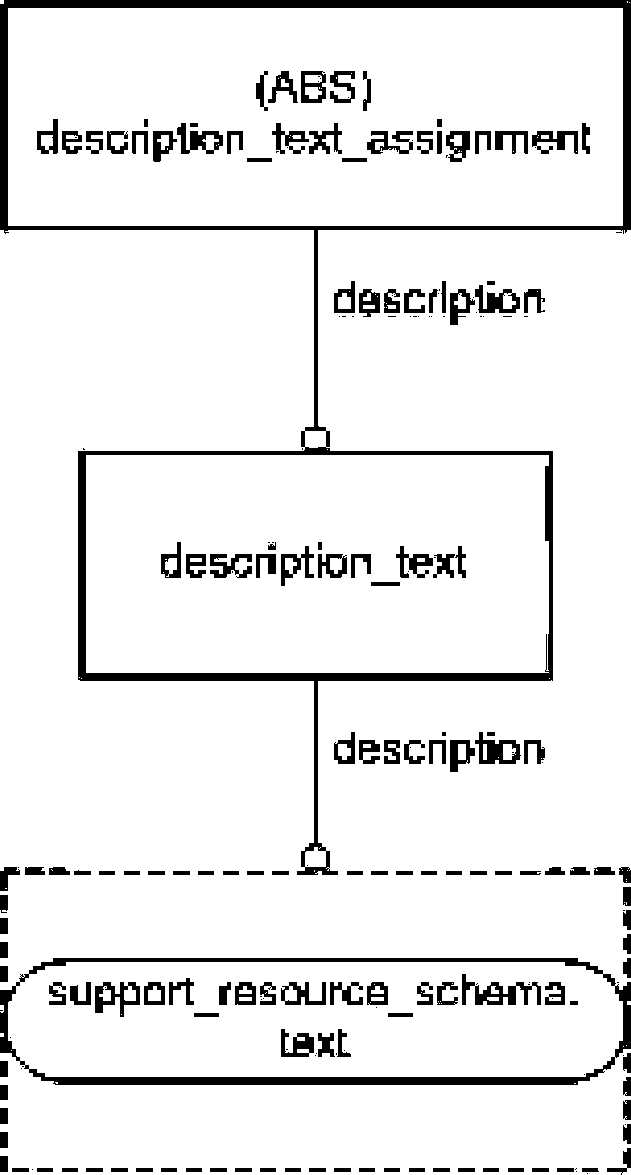

4.4.5 Объект description_text

Объект description_text представляет набор слов, описывающих что-либо.

EXPRESS-спецификация:

Определение атрибута:

description - текст, образующий описание.

4.4.6 Объект description_text_assignment

Объект description_text_assignment представляет задание чему-либо описания.

EXPRESS-спецификация:

Определение атрибута:

description - объект description_text , содержащий описание.

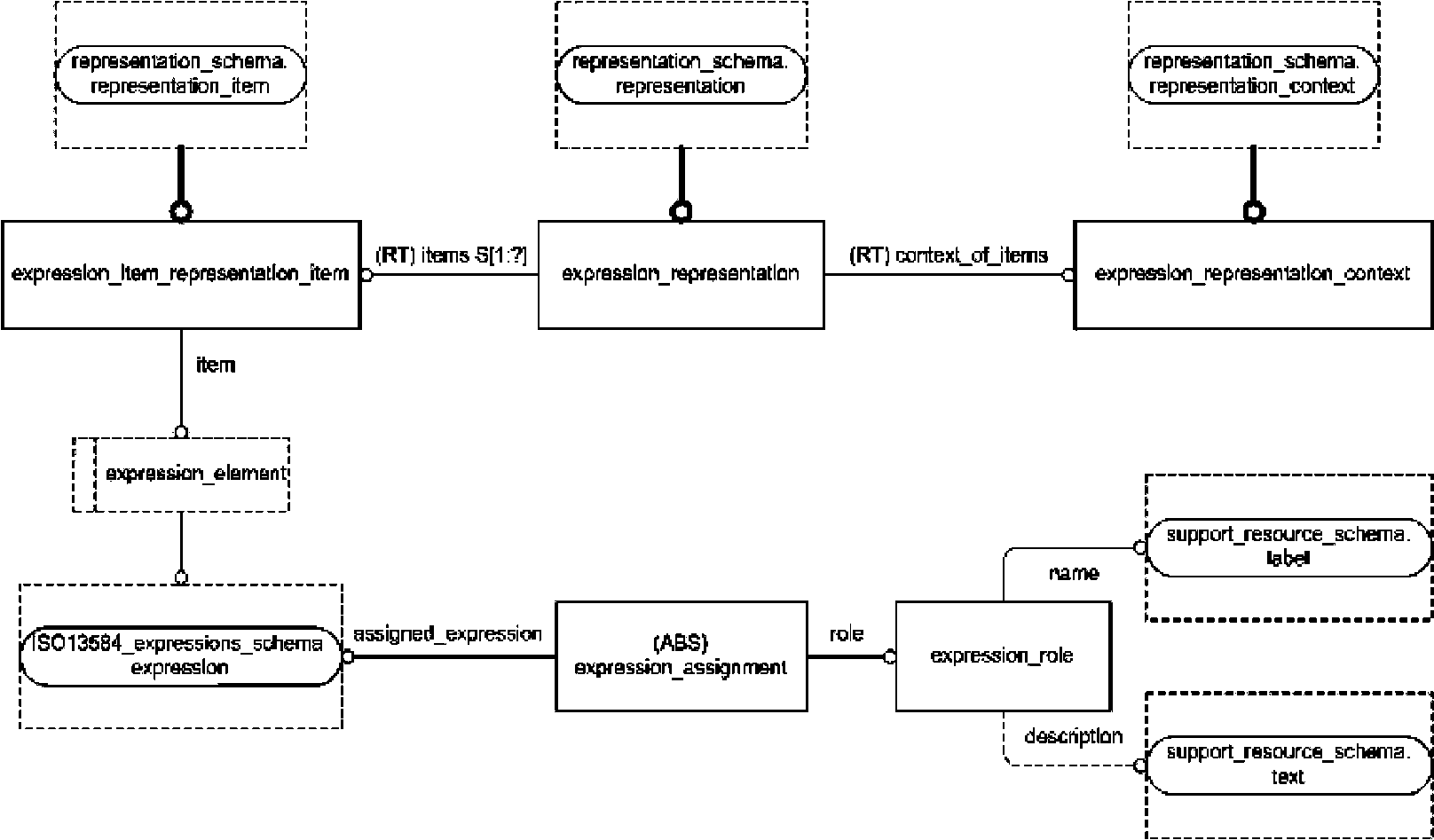

4.4.7 Объект expression_assignment

Объект expression_assignment представляет задание выражения данным об изделии.

EXPRESS-спецификация:

Определение атрибутов:

assigned_expression - объект expression , представляющий задаваемое выражение;

role - объект expression_role , устанавливающий роль задаваемого выражения.

4.4.8 Объект expression_item_representation_item

Объект expression_item_representation_item является таким подтипом объекта representation_item , который используется в определении представления выражения.

EXPRESS-спецификация:

Определение атрибутов:

item - объект expression_element , представляющий элемент представления выражения.

4.4.9 Объект expression_representation

Объект expression_representation является таким подтипом объекта representation , который представляет выражение.

EXPRESS-спецификация:

Определение атрибутов:

context_of_items - объект expression_representation_context , представляющий контекст для представления выражения;

items - набор объектов expression_item_representation_item , представляющих элементы представления выражения.

4.4.10 Объект expression_representation_context

Объект expression_representation_context является таким подтипом объекта representation_context , который представляет контекст представления выражения.

EXPRESS-спецификация:

4.4.11 Объект expression_role

Посредством объекта expression_role задается роль, которую играет выражение.

EXPRESS-спецификация:

Определение атрибутов:

name - слова, которыми называется роль;

description - описание роли.

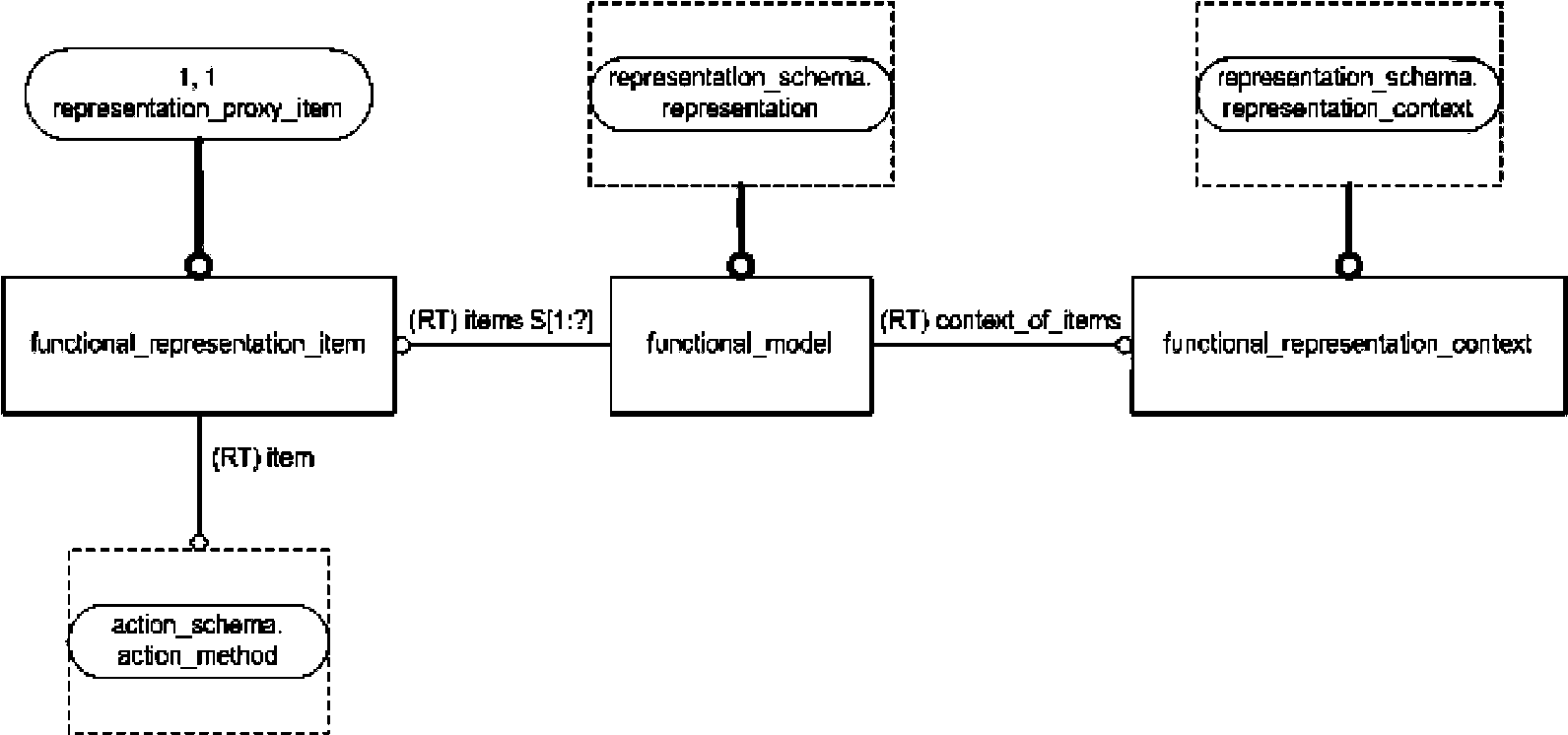

4.4.12 Объект functional_model

Объект functional_model является таким подтипом объекта representation , который используется для представления поведения в форме функциональной модели.

EXPRESS-спецификация:

Определение атрибутов:

context_of_items - объект functional_representation_context , представляющий контекст для функциональной модели;

items - экземпляры объектов functional_representation_item , используемые для представления функциональной модели.

4.4.13 Объект functional_representation_context

Объект functional_representation_context является таким подтипом объекта representation_context , который используется в определении функциональной модели. Этот объект должен включать информацию, касающуюся парадигмы функционального моделирования.

EXPRESS-спецификация:

4.4.14 Объект functional_representation_item

Объект functional_representation_item является таким подтипом объекта representation_proxy_item , который используется в определении функциональной модели.

EXPRESS-спецификация:

Определение атрибута:

item - объект action_method , представляющий способ выполнения действия, который в действительности используется для представления аспекта функциональной модели.

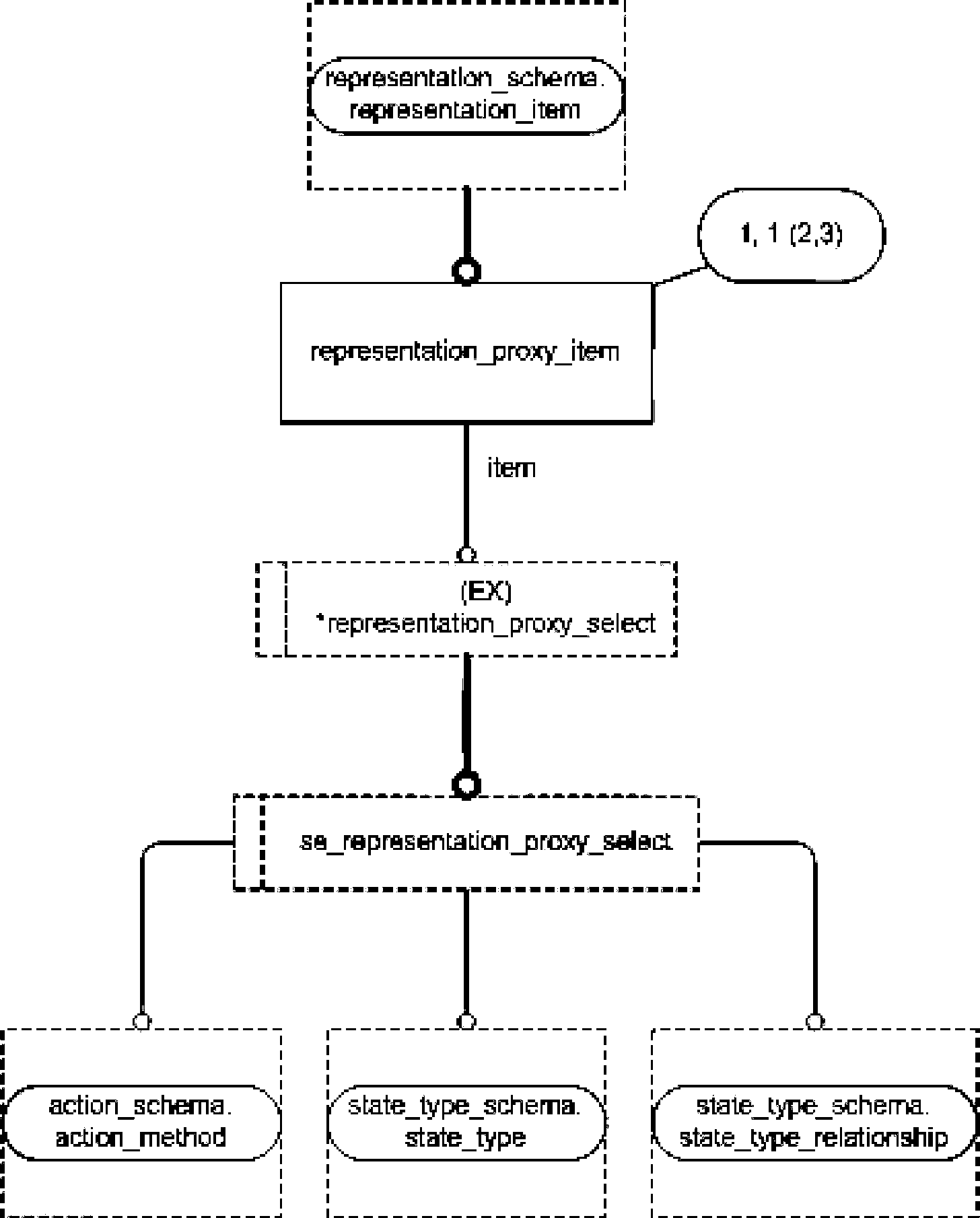

4.4.15 Объект representation_proxy_item

Объект representation_proxy_item является таким подтипом объекта representation_item , который используется в определении представления в тех случаях, когда элементы представления в действительности не являются подтипами объекта representation_item , представляющего элемент представления.

EXPRESS-спецификация:

Определение атрибута:

item - объект, представляющий элемент, используемый как элемент представления.

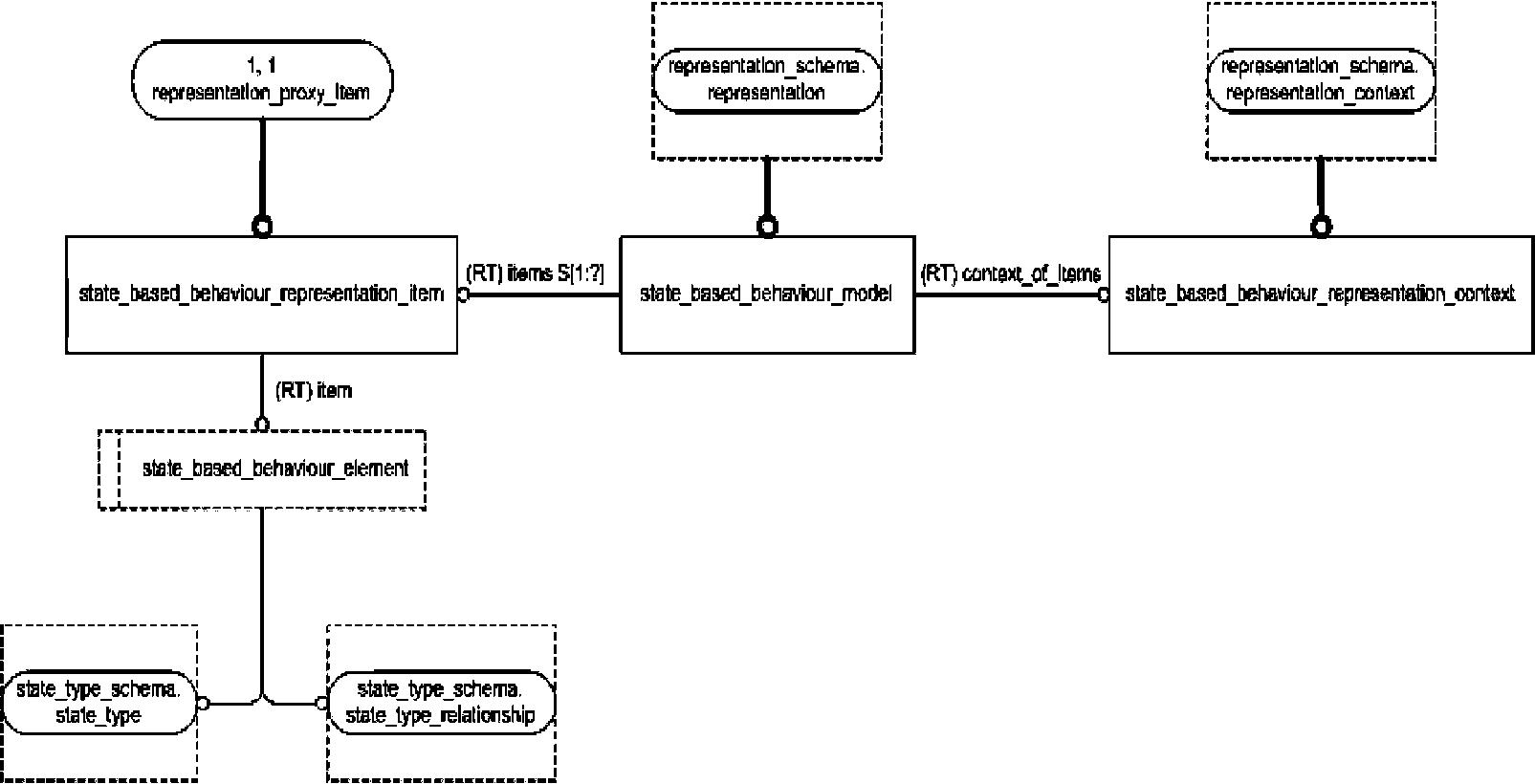

4.4.16 Объект state_based_behaviour_model

Объект state_based_behaviour_model является таким подтипом объекта representation , который используется в определении модели поведения, основанной на состояниях.

EXPRESS-спецификация:

Определение атрибутов:

context_of_items - объект state_based_behaviour_representation_context , представляющий контекст для модели поведения, основанной на состояниях;

items - экземпляры объектов state_based_behaviour_representation_item , используемые для представления модели поведения, основанной на состояниях.

4.4.17 Объект state_based_behaviour_representation_context

Объект state_based_behaviour_representation_context является таким подтипом объекта representation_context , который используется в определении модели поведения, основанной на состояниях.

EXPRESS-спецификация:

4.4.18 Объект state_based_behaviour_representation_item

Объект state_based_behaviour_representation_item является таким подтипом объекта representation_proxy_item , который используется в определении модели поведения, основанной на состояниях.

EXPRESS-спецификация:

Определение атрибута:

item - элемент представления модели поведения, основанной на состояниях.

EXPRESS-спецификация:

Сокращенное наименование объектов, установленных в настоящем стандарте, приведено в таблице A.1 .

Требования к использованию сокращенных наименований объектов содержатся в стандартах тематической группы "Методы реализации" комплекса ИСО 10303.

Примечание - Наименования объектов на языке EXPRESS доступны в Интернете по адресу: http://www.tc184-sc4.org/Short_Names/.

B.1 Обозначение документа

Для однозначного обозначения информационного объекта в открытой системе настоящему стандарту присвоен следующий идентификатор объекта:

{iso standard 10303 part(61) version(1)}

Смысл данного обозначения установлен в ИСО/МЭК 8824-1 и описан в ИСО 10303-1.

B.2 Обозначение схемы

B.2.1 Обозначение схемы systems_engineering_representation_schema

Для однозначного обозначения в открытой информационной системе схеме systems_engineering_representation_schema , установленной в настоящем стандарте, присвоен следующий идентификатор объекта:

{iso standard 10303 part(61) version(1) schema(1) systems_engineering_representation_schema(1)}

Смысл данного обозначения установлен в ИСО/МЭК 8824-1 и описан в ИСО 10303-1.

В данном приложении приведены ссылки на сайты, на которых находятся листинги наименований объектов на языке EXPRESS и соответствующих сокращенных наименований, установленных в настоящем стандарте, без комментариев и другого поясняющего текста. Эти листинги доступны в машинно-интерпретируемой форме и могут быть получены по следующим адресам URL:

сокращенные наименования: http://www.tc184-sc4.org/Short_Names/;

EXPRESS: http://www.tc184-sc4.org/EXPRESS/.

Если доступ к этим сайтам невозможен, необходимо обратиться в центральный секретариат ИСО или непосредственно в секретариат ИСО ТК184/ПК4 по адресу электронной почты: sc4sec@tc184-sc4.org.

Примечание - Информация, представленная в машинно-интерпретированном виде по указанным выше адресам URL, является справочной. Обязательным является текст настоящего стандарта.

EXPRESS диаграммы, представленные в приложении D, соответствуют EXPRESS-схемам, специфицированным в настоящем стандарте. В диаграммах использована графическая нотация EXPRESS-G языка EXPRESS. Описание EXPRESS-G установлено в ИСО 10303-11.

[1] ISO/IEC 8824-1, Information Technology - Abstract Syntax Notation One (ASN.1) - Part 1: Specification of basic notation
