1 РАЗРАБОТАН Научно-исследовательским институтом стандартизации и сертификации "Лот" ФГУП "Крыловский государственный научный центр"

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 5 "Судостроение"

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 6 марта 2019 г. N 77-ст

4 ВВЕДЕН ВПЕРВЫЕ

Настоящий стандарт распространяется на условные графические обозначения конструктивных элементов металлического корпуса судна, секций блоков, стыков и пазов листов и т.п., а также клепаных соединений, применяемые в конструкторских документах судостроительной верфи.

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:

ГОСТ 2.303 Единая система конструкторской документации. Линии

ГОСТ 2.410 Единая система конструкторской документации. Правила выполнения чертежей металлических конструкций

ГОСТ 2.419 Единая система конструкторской документации. Правила выполнения документации при плазовом методе производства

ГОСТ 1062 Размерения надводных кораблей и судов главные. Термины, определения и буквенные обозначения

ГОСТ 13641 Элементы металлического корпуса надводных кораблей и судов конструктивные. Термины и определения

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.

3.1 В настоящем стандарте применены термины по ГОСТ 1062, ГОСТ 13641.

3.2 В настоящем стандарте использованы следующие сокращения:

2 дно - второе дно;

2П - вторая палуба;

гуж. - гужон;

ДП - диаметральная плоскость судна;

зак. - заклепка;

НО - наружная обшивка;

платф. - платформа;

сек. - секция;

фл. - фланец;

цепн. - цепное;

шахм. - шахматное.

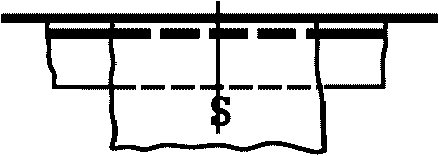

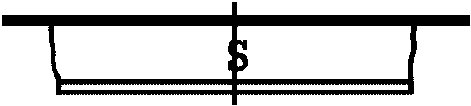

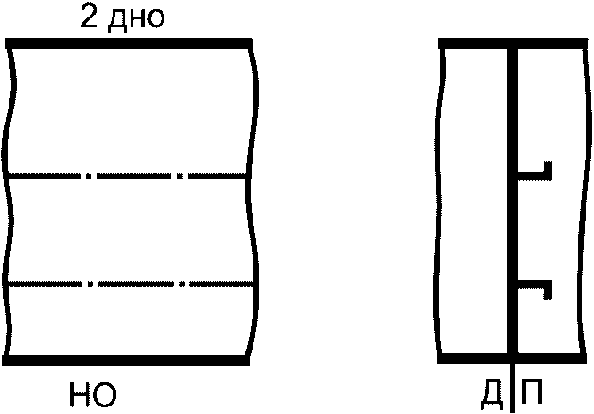

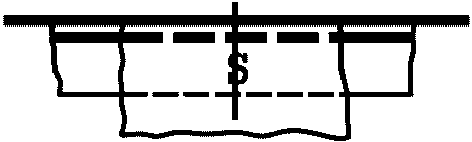

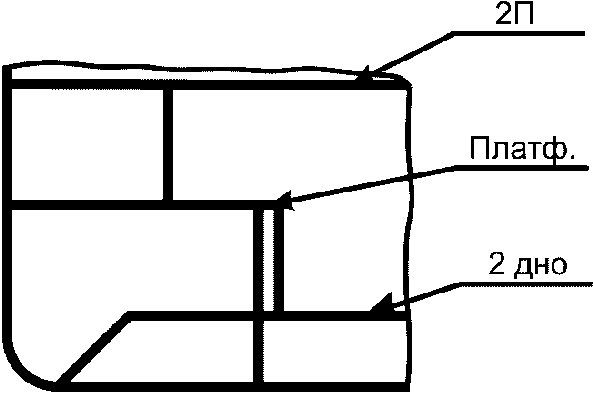

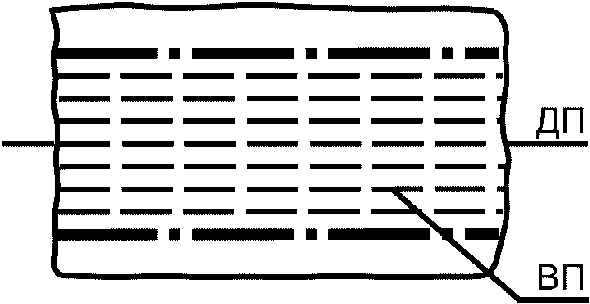

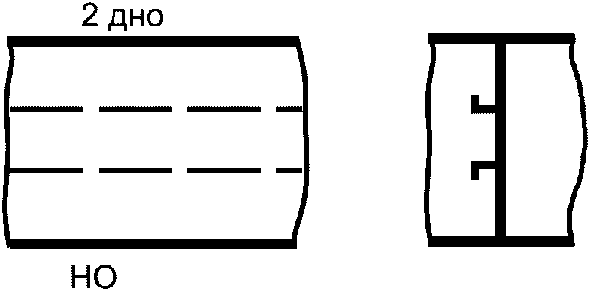

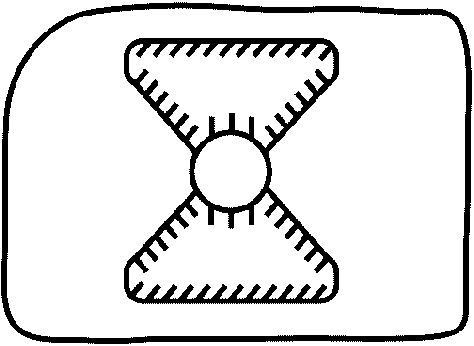

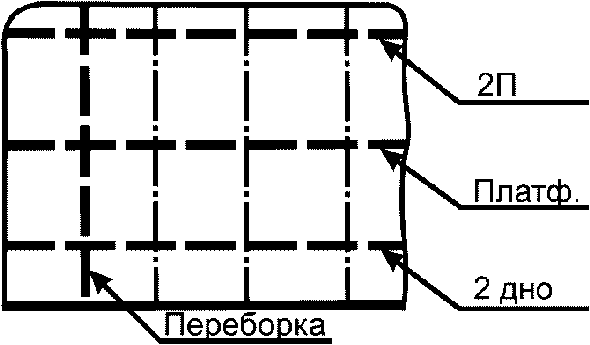

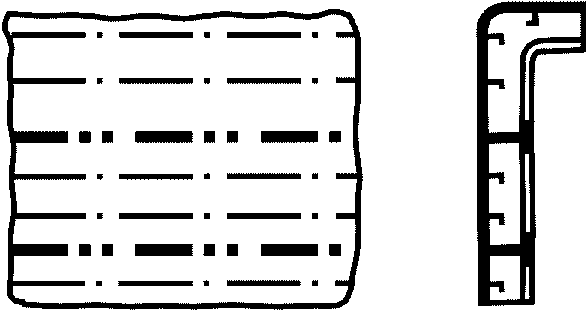

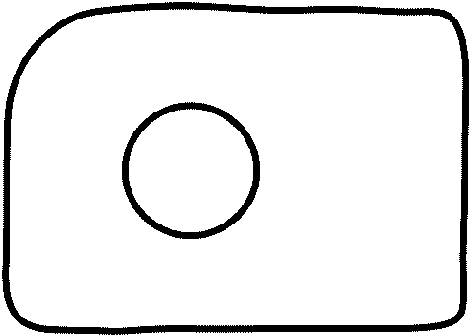

4.1 Условные графические обозначения конструктивных элементов металлического корпуса судна приведены в таблице 1.

Допускается не применять условные графические обозначения, приведенные в позициях 1 - 3 таблицы 1, при изображении набора на чертеже в масштабе 1:2, 1:5, 1:10.

4.2 Толщина и начертание линий установлены в ГОСТ 2.303.

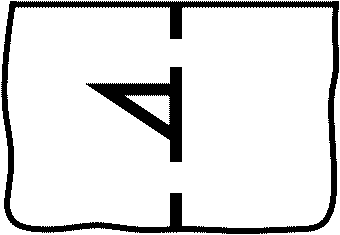

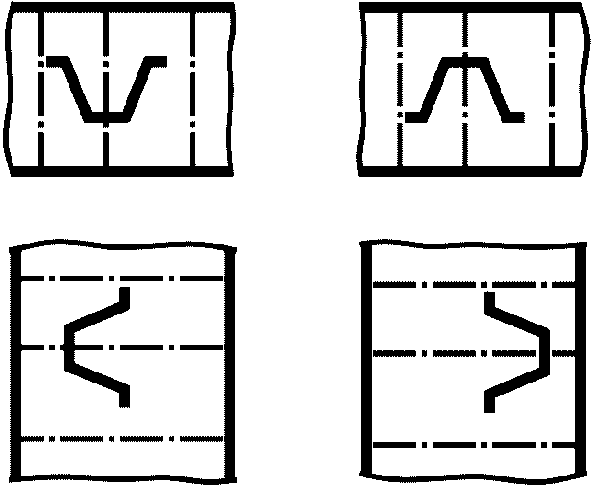

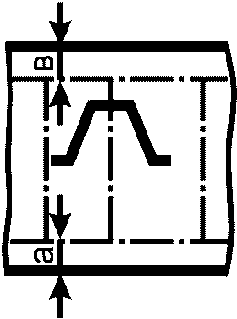

4.3 Допускается на условном изображении набора несимметричного профиля показывать направление поворота головки (полки) символом "", как показано на рисунке 1.

4.4 Наборы (рамный и основной), попадающие в сечение, следует изображать по ГОСТ 2.410. При отсутствии условного обозначения профиля в ГОСТ 2.410 набор в сечении следует изображать своим профилем утолщенными линиями в выбранном для чертежа масштабе.

4.5 Допускается при наличии на чертеже плана выгородок с изображением гофра в условных обозначениях сечения гофра не наносить.

4.6 Символы и допускаемые сокращения терминов, применяемых в конструкторских документах верфи, приведены в ГОСТ 2.419 и в приложении А.

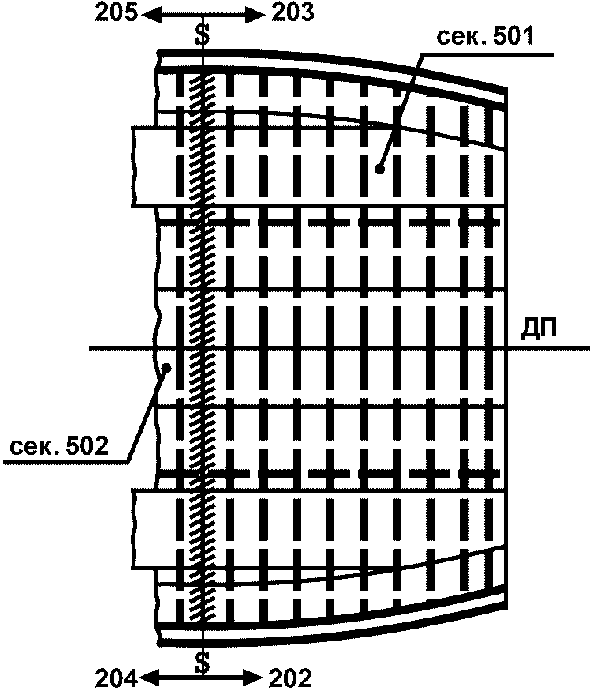

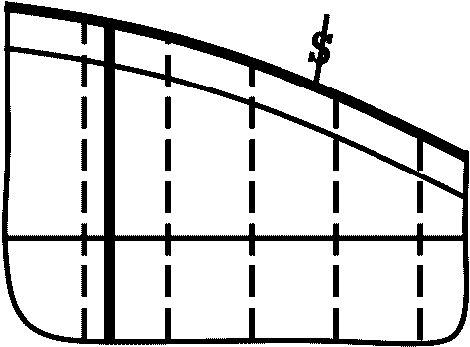

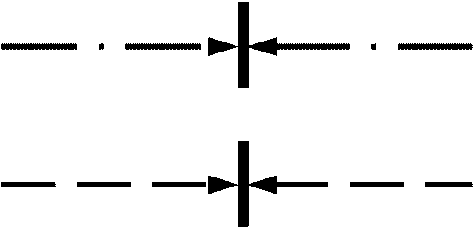

Условные графические обозначения стыков и пазов приведены в таблице 2.

Допускается при наличии обозначений сварки стыков набора условное графическое обозначение стыка в чертежах не проставлять.

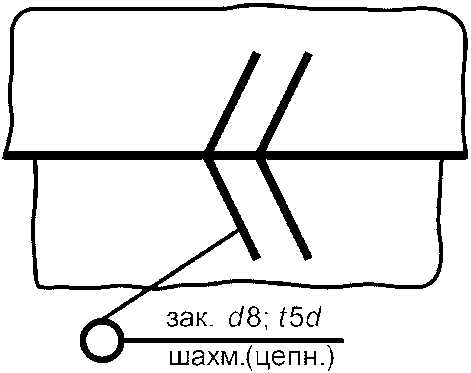

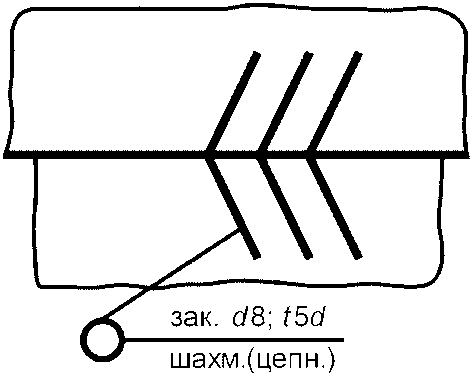

Условные графические обозначения клепаных соединений приведены в таблице 3.
