1 РАЗРАБОТАН Обществом с ограниченной ответственностью "Научно-технический центр технологической стандартизации и сертификации" (ООО "Авангард-ТехСт"), Открытым акционерным обществом "Авангард" (ОАО "Авангард") и Федеральным государственным бюджетным учреждением "Российский институт стандартизации" (ФГБУ "РСТ")

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 420 "Базовые несущие конструкции, печатные платы, сборка и монтаж электронных модулей"

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 14 сентября 2021 г. N 961-ст

4 ВВЕДЕН ВПЕРВЫЕ

Настоящий стандарт устанавливает конструкцию и основные размеры базовых несущих конструкций третьего уровня возимых радиоэлектронных средств, устанавливаемых на колесных шасси.

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:

ГОСТ 9.014 Единая система защиты от коррозии и старения. Временная противокоррозионная защита изделий. Общие требования

ГОСТ 9.032 Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Группы, технические требования и обозначения

ГОСТ 9.301 Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Общие требования

ГОСТ 12.2.007.0 Система стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности

ГОСТ Р 51623 Конструкции базовые несущие радиоэлектронных средств. Система построения и координационные размеры

ГОСТ Р 51676 Конструкции несущие базовые радиоэлектронных средств. Термины и определения

ГОСТ Р 52003 Уровни разукрупнения радиоэлектронных средств. Термины и определения

ГОСТ Р 52420 Конструкции базовые несущие. Системы вторичного электропитания. Типы и основные размеры

ГОСТ Р 58358.3 Конструкции несущие базовые третьего уровня радиоэлектронных средств. Общие технические условия

ГОСТ Р 56972/IEC/TS/62610-2:2011 Конструкции несущие базовые радиоэлектронных средств. Управление температурными режимами шкафов, соответствующих стандартам серий IEC 60297 и IEC 60917. Часть 2. Руководство по проектированию. Метод определения конструкции принудительного воздушного охлаждения

ГОСТ Р МЭК 60297-3-101 Конструкции несущие базовые радиоэлектронных средств. Блочные каркасы и связанные с ними вставные блоки. Размеры конструкций серии 482,6 мм (19 дюймов)

ГОСТ Р МЭК 60297-3-104 Конструкции несущие базовые радиоэлектронных средств. Размеры блочных каркасов и вставных блоков, зависящие от серии применяемых разъемов. Размеры конструкций серии 482,6 мм (19 дюймов)

ГОСТ Р МЭК 60297-3-106 Конструкции несущие базовые радиоэлектронных средств. Размеры механических конструкций серии 482,6 мм (19 дюймов). Часть 3-106. Размеры адаптации блочных каркасов и шасси, используемых для метрических шкафов или стоек в соответствии с IEC 60917-2-1

ГОСТ Р МЭК 60917-2-1 Модульный принцип построения базовых несущих конструкций для электронного оборудования. Часть 2. Секционный стандарт. Координационные размеры интерфейса для несущих конструкций с шагом 25 мм. Раздел 1. Детальный стандарт. Размеры шкафов и стоек

ГОСТ Р МЭК 60917-2-4 Конструкции несущие базовые радиоэлектронных средств. Часть 2-4. Групповые технические условия. Координационные размеры интерфейса для базовых несущих конструкций с шагом 25 мм. Адаптационные размеры для блочных каркасов или шасси, применимые для шкафов или стоек по МЭК 60297-3-100 (19 дюймов)

ГОСТ Р МЭК 61969-2 Механические конструкции для электронного оборудования. Корпуса для наружной установки. Размеры шкафов

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.

3.1 В настоящем стандарте применены термины по ГОСТ Р 51676 и ГОСТ Р 52003, а также следующие термины с соответствующими определениями:

3.1.1 базовая несущая конструкция радиоэлектронного средства: Несущая конструкция радиоэлектронного средства, имеющая стандартизированные размеры, конструктивное решение которой обязательно при конструировании радиоэлектронных средств различного функционального назначения.

3.1.2 базовая несущая конструкция первого уровня радиоэлектронного средства; БНК1 РЭС: Базовая несущая конструкция радиоэлектронного средства, имеющая стандартизированные размеры, предназначенная для размещения электронных модулей первого уровня, изделий электронной техники и электротехнических изделий.

3.1.3 базовая несущая конструкция второго уровня радиоэлектронного средства; БНК2 РЭС: Базовая несущая конструкция радиоэлектронного средства, имеющая стандартизированные размеры, предназначенная для размещения радиоэлектронного средства, выполненного на основе базовой несущей конструкции первого уровня.

3.1.4 базовая несущая конструкция третьего уровня радиоэлектронного средства; БНК3 РЭС: Базовая несущая конструкция радиоэлектронного средства, имеющая стандартизированные размеры, предназначенная для размещения радиоэлектронного средства, выполненного на основе базовой несущей конструкции второго и (или) первого уровней.

3.1.5 базовый шаг: Наименьшее расстояние между смежными линиями сетки, используемыми в несущих конструкциях.

3.1.6 врубной блочный каркас РЭС: Базовая несущая конструкция второго уровня радиоэлектронного средства, предназначенная для размещения ячеек РЭС и устанавливаемая на телескопических направляющих БНК РЭС в базовые несущие конструкции третьего уровня.

3.1.7 вставной блок: Блок, вставляемый в блочный каркас и поддерживаемый направляющими.

3.1.8 координационный размер: Базовый размер, используемый для координации механических интерфейсов.

Примечание - Не является производственным размером с допуском.

3.1.9 корпус блока РЭС: Сборная или монолитная базовая несущая конструкция второго уровня радиоэлектронного средства, предназначенная для размещения ячеек РЭС, электрорадиоизделий и деталей.

3.1.10 корпус пульта РЭС: Корпус с горизонтальными, вертикальными и (или) наклонными плоскостями, устанавливаемый на полу или столе, предназначенный для размещения в нем приборов управления, индикации и контрольно-измерительных приборов РЭС.

3.1.11 корпус шкафа РЭС: Базовая несущая конструкция третьего уровня закрытого типа, предназначенная для размещения электронных модулей и их механического и электрического сопряжения, снабженная съемными дверьми и (или) боковыми обшивками.

3.1.12 модульный принцип: Набор правил, устанавливающих соотношение между координационными размерами и базовым шагом, кратными шагами и монтажными шагами, которые необходимо использовать в оборудовании.

Примечание - Фактический внешний размер механической конструкции, связанный с координационным размером, который допускается только уменьшать.

3.1.13 моноблок: Конструктивно и функционально законченное радиоэлектронное средство в виде нескольких приборов, ячеек и блоков, имеющее самостоятельное эксплуатационное назначение, размещаемое в специальном корпусе, выполненном на основе несущей конструкции третьего уровня (корпус моноблока).

3.1.14 монтажный шаг: Шаг, используемый для компоновки деталей или сборки в данном пространстве.

3.1.15 набор стоек или шкафов: Ряд стоек или шкафов, размещенных на одном рабочем месте.

3.1.16 направляющая базовой несущей конструкции радиоэлектронного средства; каркас БНК РЭС: Составная часть базовой несущей конструкции радиоэлектронного средства, предназначенная для перемещения по ней электронных модулей первого и второго уровней.

3.1.17 несущая конструкция радиоэлектронного средства: Элемент конструкции или совокупность элементов конструкции радиоэлектронных средств, предназначенные для размещения составных частей различного функционального назначения и обеспечения устойчивости и прочности радиоэлектронного средства в заданных условиях эксплуатации.

3.1.18 носители БНК3 КШ: Объекты размещения БНК3 КШ, установленные на колесных шасси, в большинстве случаев это автомобильные кузова, контейнеры различных типов.

3.1.19 размер проема: Специальный координационный размер для используемого пространства между элементами (структурными частями).

Примечание - Фактический внутренний размер проема допускается только увеличивать.

3.1.20 размерный модуль: Трехмерное компоновочное пространство, высота, ширина и длина которого кратны базовому шагу.

3.1.21 секция РЭС: Базовая несущая конструкция третьего уровня радиоэлектронного средства, предназначенная для размещения в ней блоков РЭС и (или) ячеек РЭС в один ряд.

3.1.22 стеллаж РЭС: Базовая несущая конструкция третьего уровня открытого типа радиоэлектронного средства в виде каркаса без обшивки, предназначенная для установки в ней блоков РЭС и приборов РЭС в несколько рядов.

3.1.23 стойка РЭС: Корпус шкафа РЭС без дверей или с одной дверью, предназначенный для размещения в нем блоков РЭС в несколько рядов вертикально.

3.1.24 телескопическая направляющая БНК РЭС: Направляющая базовой несущей конструкции радиоэлектронного средства, состоящая из частей, вдвигающихся одна в другую, предназначенная для удержания выдвижного блочного каркаса РЭС и корпуса блока РЭС, обеспечивающая их полное выдвижение.

3.1.25 шкаф РЭС: Радиоэлектронное устройство, представляющее собой совокупность входящих в него электронных устройств и устройств, без которых невозможна его эксплуатация, выполненное на основе несущей конструкции третьего уровня.

3.1.26 ячейка РЭС: Радиоэлектронное устройство или радиоэлектронный функциональный узел, выполненное на основе несущей конструкции первого уровня.

3.2 В настоящем стандарте применены следующие сокращения:

БНК1 - базовые несущие конструкции первого уровня;

БНК2 - базовые несущие конструкции второго уровня;

БНК3 - базовые несущие конструкции третьего уровня;

БНК3 КШ - базовые несущие конструкции третьего уровня, устанавливаемые на колесные шасси;

КД - конструкторская документация;

ПП - печатная плата;

РЭС - радиоэлектронные средства;

ЭМ1 - электронный модуль первого уровня;

ЭМ2 - электронный модуль второго уровня;

ЭМ3 - электронный модуль третьего уровня.

4.1 В настоящем стандарте приведена общепринятая классификация БНК, в том числе устанавливаемых на колесные шасси (БНК3 КШ), применяемая при каталогизации продукции.

По указанной классификации БНК3 разделяют на типы в зависимости от вида БНК3, вида аппаратуры (носителя), построенной на БНК3, координационных размеров, вариантов конструкции и модификации со следующей структурой условного кода, которая будет приводиться в последующих обозначениях БНК3 КШ, рекомендованных к применению.

Виды БНК3 КШ могут иметь следующие значения кода:

1 - стойки;

2 - корпуса шкафов;

3 - стеллажи;

4 - корпуса пультов;

5 - корпуса тумбы;

6 - приборные столы;

7 - монтажные рамы;

8 - корпуса моноблоков;

9 - корпуса выдвижной стойки.

Координационные размеры по высоте содержат кодовые числа от 01 до 99, которые являются результатом деления действительного размера высоты на модуль приращения - 100 мм.

Координационные размеры по ширине и глубине содержат кодовые числа от 1 до 9, которые являются результатом деления действительных размеров ширины и глубины на модуль приращения - 100 мм.

Кодовые числа для вариантов конструкции имеют значения от 0 до 9.

Кодовые числа для модификации конструктивного исполнения имеют значения от 0 до 9. Значение 0 имеет основное исполнение.

4.2 Пример условного обозначения БНК3 КШ вида стойки с размерами 800 x 600 x 700 мм, варианта конструкции 1 и модификации конструктивного исполнения 1

5.1 В настоящем стандарте рассматривают БНК3 КШ в виде стоек, корпусов шкафов с выдвижными стойками и моноблоков, для которых необходимы специальные требования при размещении в РЭС, устанавливаемых на колесные шасси.

Остальные виды БНК3 не имеют специальных ограничений при таком размещении.

5.2 Корпус шкафа отличается от стойки наличием передней и, возможно, задней двери с уплотняющими прокладками.

Для обеспечения требований к системам тепловых режимов БНК3 при мощности рассеивания до 0,5 кВт для естественного отвода тепла в корпусах шкафов используют конструктивные элементы охлаждения, а с повышением мощности рассеивания применяют соответствующие теплообменники.

Размеры систем охлаждения учитывают в координационных размерах БНК3 КШ.

При выборе вариантов охлаждения допускается руководствоваться ГОСТ Р 56972.

Для удобства перемещения БНК3 КШ могут быть снабжены колесами.

5.3 Наружные координационные размеры БНК3 КШ определяют параметрами носителя.

5.4 БНК3 КШ необходимо разрабатывать в соответствии с модульным принципом построения РЭС, обеспечивающим требования к размерным модулям, и соответствовать принципу преемственности с РЭС, построенными в метрической и дюймовых системах.

5.5 В целях обеспечения размерной совместимости между конструкциями и объектами размещения координационные размеры БНК3 КШ в метрической системе координат должны соответствовать требованиям ГОСТ Р 51623, ГОСТ Р МЭК 60917-2-1 и ГОСТ Р МЭК 61969-2; координационные размеры БНК3 КШ в дюймовой (19 дюймов) системе координат должны соответствовать ГОСТ Р МЭК 60297-3-101 и ГОСТ Р МЭК 60297-3-104.

5.6 БНК3 КШ в части модульного построения должны обеспечивать:

- многовариантность при компоновке РЭС различных конструктивных уровней;

- рациональную компоновку РЭС в соответствующих носителях на колесных шасси;

- конструктивную совместимость и взаимозаменяемость составных частей: БНК1, БНК2 и интерфейсов, входящих в БНК3 КШ;

- удобство эксплуатации электронных модулей, построенных на БНК3 КШ.

- технологичность БНК3 КШ.

5.7 В зависимости от выбранного носителя БНК3 КШ могут иметь ограничения по высоте, глубине, этажности, количеству секций (выдвижных стоек), количеству шкафов при их установке в ряд.

5.8 Координационные размеры БНК3 КШ могут иметь ограничения в зависимости от размеров ПП, примененных в БНК1. Предпочтительные размеры ПП приведены в таблице 1.

Для обеспечения размерной совместимости БНК, выполненных в дюймовой системе по ГОСТ Р 60297-3-101, с БНК, выполненных в метрической системе, рекомендуется применение четырех типоразмеров ПП: 3U(3HE) - 100 x 160 мм, 100 x 220 мм и 6U(6HE) - 233,35 x 160 мм, 233,35 x 220 мм с допускаемым округлением размера 233,35 до 233,0 или 233,5 мм.

5.9 Размеры блочных каркасов, выполненных в метрической системе, при необходимости их установки в БНК3 КШ, выполненных в дюймовой системе, должны соответствовать ГОСТ Р МЭК 60297-3-106.

5.10 Размеры блочных каркасов, выполненных в дюймовой системе, при необходимости их установки в БНК3 КШ, выполненных в метрической системе, должны соответствовать ГОСТ Р МЭК 60917-2-4.

5.11 При конструировании БНК для обеспечения требований повышенной электромагнитной совместимости и помехозащищенности аппаратуры должны быть применены средства экранирования.

5.12 Типы и основные размеры БНК3 КШ (моноблок) для модулей системы вторичного электропитания должны соответствовать ГОСТ Р 52420.

5.13 Лакокрасочные покрытия должны соответствовать требованиям ГОСТ 9.032, ГОСТ 9.301, а также [1].

Временная противокоррозионная защита изделий должна соответствовать ГОСТ 9.014.

5.14 Требования безопасности - по ГОСТ 12.2.007.0.

5.15 Метрологическое обеспечение - в соответствии с [2], [3].

5.16 Требования к изготовлению и приемке БНК3 КШ - по ГОСТ Р 58358.3.

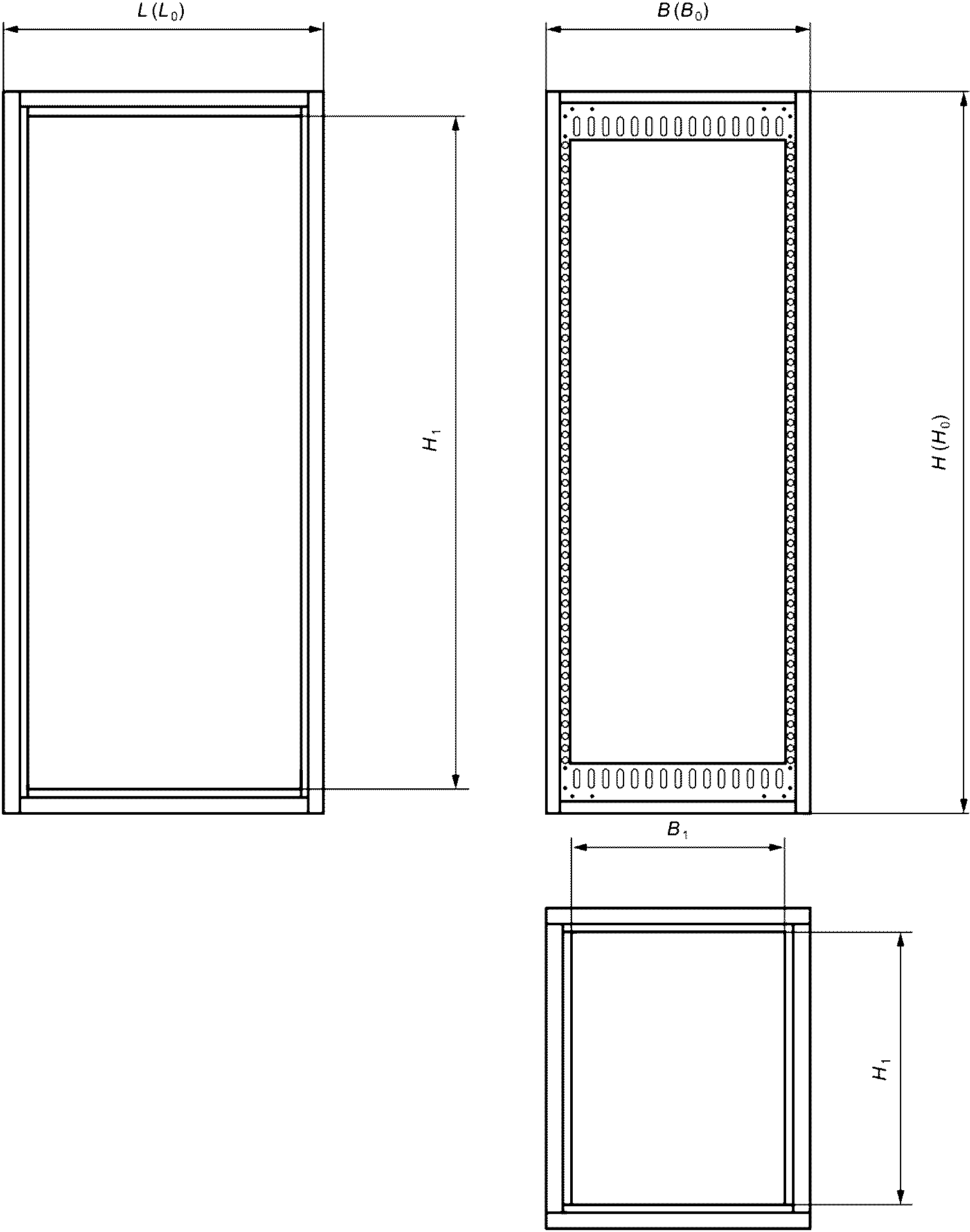

6.1 Размеры корпуса шкафа и стойки должны соответствовать рисунку 1.

6.2 Наружные координационные размеры корпусов шкафов или стоек, включающие дополнительное оборудование, например крышки, облицовочные панели или вентиляторы, смонтированные сверху корпуса шкафа, должны быть кратны 25 мм.

6.3 Размеры проемов допускается увеличивать на значение, кратное 25 мм.

6.4 При выполнении БНК3 по ГОСТ Р МЭК 60297-3-101 необходимо выполнять требования, предъявляемые к корпусу шкафа (стойки) 19-дюймового исполнения (см. рисунок 2).

Примечания

1 Значения высоты H и глубины L - это габаритные размеры шкафа, к которым применяют обычные производственные допуски. Размер высоты включает высоту самоориентирующихся колесиков и опор.

2 Для размеров по высоте выбрано приращение 200 мм (7,97 дюйма) (2·200 мм = 9U).

3 Шаг P - теоретическое расстояние между условными линиями, используемое при установке шкафов в ряд. Если в особых случаях требуются другие размеры шага, для них предусмотрены приращения 100 мм.

4 Для глубины выбрано приращение 200 мм (7,97 дюймов). Промежуточный размер 450 мм (17,71 дюймов) - это общепринятое рекомендуемое значение проемов для вставных блоков.

5 W - ширина проема для вставных блоков.

6 S определяет вертикальные проемы для установки панелей и блочных каркасов и определяет только типоразмер. U - вертикальное приращение 44,45 мм (1,75 дюймов).

6.5.1 Конструктивное исполнение односекционного корпуса шкафа, стойки представлено на рисунке 3.

Размеры исполнений односекционного корпуса шкафа, стойки представлены в таблице 4.

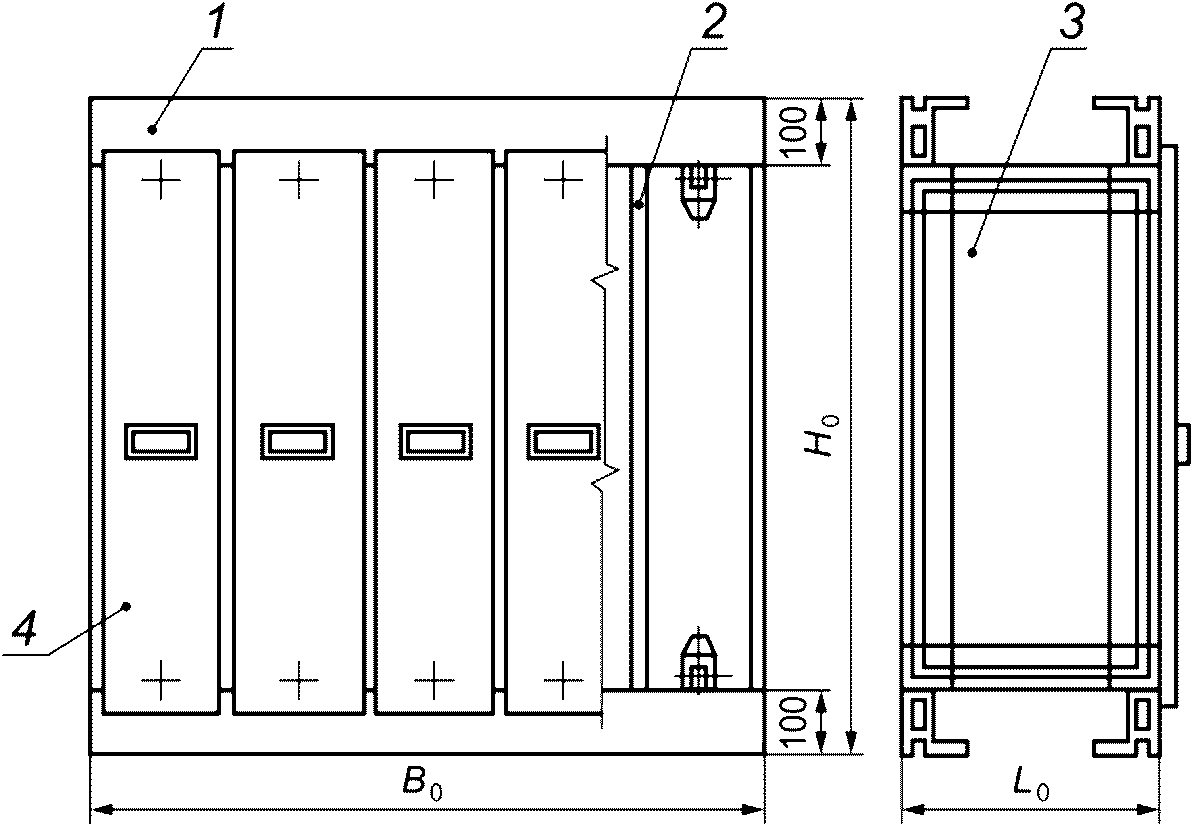

Размеры исполнений многосекционного корпуса шкафа представлены в таблице 5.

Размеры выдвижных стоек представлены в таблице 6.

6.5.4 Конструктивная совместимость многосекционного шкафа БНК3 КШ с выдвижной стойкой и БНК1 и БНК2 приведена в таблице 7.

7.1 Габариты БНК3 КШ (или их разъемных частей) должны обеспечивать возможность их установки в носителях на колесных шасси в собранном виде или с частичной сборкой.

7.2 Габаритные размеры аппаратуры на основе БНК3 КШ должны обеспечивать прохождение через проемы (двери) носителей в том виде, в котором предусмотрено в КД на БНК конкретного типа.

В приложении А (таблица А.1) приведены массо-габаритные характеристики базовых шасси автомобильного транспорта для возможного размещения аппаратуры на основе БНК3 КШ.

7.3 При размещении и установке аппаратуры средств следует учитывать основные размеры по настоящему стандарту, а также размеры элементов внутреннего помещения контейнера, обеспечивающие вход в него и выход, перемещение внутри помещения (двери, трапы).

7.4 Места установки аппаратуры в контейнерах не должны допускать превышения допустимых механических, электрических, тепловых, электромагнитных и других воздействий (нагрузок) на составные части аппаратуры, регламентированных соответствующими стандартами.

7.5 Расположение точек крепления БНК3 КШ на носителе должно соответствовать модульной сетке для построения БНК согласно ГОСТ Р 51623 в зависимости от вида носителей.

7.6 Крепление ЭМ3, выполненных на основе БНК3 КШ в подвижных носителях аппаратуры средств (контейнерах), следует осуществлять снизу и сзади сверху (при напольной установке) или сзади сверху и (или) снизу (при настенной установке) к соответствующим основаниям через прокладки для компенсации зазоров.

7.7 В случае пристенного расположения шкафа, когда доступ сзади невозможен, блочный каркас закрепляют в корпусе шкафа с помощью телескопических направляющих, позволяющих выдвинуть блочный каркас для его обслуживания.

7.8 Электрическое соединение внутри ЭМ3 осуществляют, как правило, с помощью ленточных кабелей.

8.1 Расположение точек крепления БНК3 КШ должно соответствовать модульной сетке для построения БНК согласно ГОСТ Р 51623 и модульной сетке в дюймовой системе координат.

8.2 Элементы крепления и фиксации должны обеспечивать свободную установку и извлечение составных частей аппаратуры (при необходимости с помощью сервисных устройств).

Для установки, извлечения и фиксации ЭМ1 и ЭМ2, при необходимости, допускается применять специальные съемники.

Для этих целей допустимо использовать рукоятки инжектора/экстрактора. При конструировании рукояток необходимо учитывать, что последняя не должна выдаваться над плоскостью разделения блочного каркаса и проникать в пространство, используемое для компонентов передней панели. Длина рукоятки не должна превышать 38 мм.

8.3 В БНК должна быть предусмотрена возможность установки ограничителей, препятствующих выпадению модулей при их выдвижении для осмотра и ремонта.

8.4 Крепежные изделия БНК, предназначенные для отвинчивания в процессе эксплуатации, не должны подвергаться покрытию краской или лаком.

8.5 В БНК применяют следующие способы предохранения резьбовых соединений от самоотвинчивания путем стопорения:

- механическими средствами;

- средствами, устанавливающими жесткую связь между элементами резьбового соединения (кернения с торца, бокового кернения, стопорной многолапчатой шайбы, шплинта);

- средствами, создающими в резьбовом соединении упругую компенсацию ослабления предварительной затяжки, выполняемой при сборке (пружинных шайб);

- средствами, создающими в резьбовом соединении дополнительную фиксацию (контргайки, установочные винты);

- анаэробными герметиками;

- красками.
