"ГОСТ Р 59965-2021. Национальный стандарт Российской Федерации. Единая энергетическая система и изолированно работающие энергосистемы. Электрические сети. Системы плавки гололеда на проводах и грозозащитных тросах линий электропередачи. Выбор и обоснование принципиальных технических решений"
(утв. и введен в действие Приказом Росстандарта от 23.12.2021 N 1837-ст)

"ГОСТ Р 59965-2021. Национальный стандарт Российской Федерации. Единая энергетическая система и изолированно работающие энергосистемы. Электрические сети. Системы плавки гололеда на проводах и грозозащитных тросах линий электропередачи. Выбор и обоснование принципиальных технических решений"
(утв. и введен в действие Приказом Росстандарта от 23.12.2021 N 1837-ст)

Содержание

ГОСТ Р 59965-2021. Национальный стандарт Российской Федерации. Единая энергетическая система и изолированно работающие энергосистемы. Электрические сети. Системы плавки гололеда на проводах и грозозащитных тросах линий электропередачи. Выбор и обоснование принципиальных технических решений
Предисловие
1 Область применения
2 Нормативные ссылки
3 Термины, определения, обозначения и сокращения
3.1 Термины и определения
3.2 Обозначения и сокращения
4 Основные положения
4.1 Последствия отложения гололеда, изморози, мокрого снега на проводах и грозозащитных тросах линий электропередачи в сочетании с ветровыми нагрузками
4.2 Районирование по гололеду и ветровому давлению
4.3 Расчетные параметры гололеда и ветрового давления
4.4 Наблюдение за гололедообразованием, сигнализация и прогнозирование гололедоопасной обстановки
4.5 Общие сведения о плавке гололеда на проводах и грозозащитных тросах линий электропередачи
5 Расчетные величины для определения параметров плавки гололеда
5.1 Параметры плавки гололеда
5.2 Расчетные условия для определения параметров плавки гололеда
5.3 Расчетные величины для определения параметров плавки гололеда
5.4 Определение расчетных величин плавки гололеда
6 Способы и схемы плавки гололеда переменным и постоянным током
6.1 Способы плавки гололеда электрическим током
6.2 Схемы и способы плавки гололеда переменным током на проводах линий электропередачи
6.3 Схемы плавки гололеда на проводах линий электропередачи постоянным током
6.4 Схемы плавки гололеда на грозозащитных тросах
7 Выбор способа и схемы плавки гололеда
7.1 Общие положения
7.2 Выбор и проверка электрооборудования схем плавки гололеда
8 Релейная защита схем плавки гололеда
Приложение А. Таблицы расчетных величин для проводов марки АС
Приложение Б. Значения максимально допустимого тока для стальных тросов
Приложение В. Пример расчета (оценки) времени плавки гололеда с заданной толщиной стенки гололеда
Приложение Г. Пример расчета максимально допустимого тока Iм.д
Приложение Д. Значения активного и внутреннего индуктивного сопротивлений тросов с-35, с-50, С-70
Приложение Е. Пример расчета переменного тока плавки гололеда на грозозащитном тросе марки С-70 по различным схемам плавки
Библиография
Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 23 декабря 2021 г. N 1837-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ЕДИНАЯ ЭНЕРГЕТИЧЕСКАЯ СИСТЕМА
И ИЗОЛИРОВАННО РАБОТАЮЩИЕ ЭНЕРГОСИСТЕМЫ.
ЭЛЕКТРИЧЕСКИЕ СЕТИ
СИСТЕМЫ ПЛАВКИ ГОЛОЛЕДА НА ПРОВОДАХ
И ГРОЗОЗАЩИТНЫХ ТРОСАХ ЛИНИЙ ЭЛЕКТРОПЕРЕДАЧИ
ВЫБОР И ОБОСНОВАНИЕ ПРИНЦИПИАЛЬНЫХ ТЕХНИЧЕСКИХ РЕШЕНИЙ
United power system and isolated power systems.
Electrical networks. Ice-melting systems on conductors
and ground-wire cable of the overhead transmission line.
The choice and basis of principal technical solutions
ГОСТ Р 59965-2021
ОКС 29.240.01
Дата введения
1 марта 2022 года
Предисловие
1 РАЗРАБОТАН Открытым акционерным обществом "Научно-исследовательский институт по передаче электроэнергии постоянным током высокого напряжения" (ОАО "НИИПТ") и Обществом с ограниченной ответственностью "ТМК-Центр" (ООО "ТМК-Центр")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 016 "Электроэнергетика"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 23 декабря 2021 г. N 1837-ст
4 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.rst.gov.ru)
1 Область применения
1.1 Настоящий стандарт устанавливает методы выбора и обоснование принципиальных технических решений для систем плавки гололеда на проводах и грозозащитных тросах (без встроенного оптического кабеля) воздушных линий электропередачи и воздушных участков кабельно-воздушных линий электропередачи от 6 до 500 кВ.
1.2 Настоящий стандарт устанавливает требования к разработке оборудования для установок плавки гололеда, унификации процесса проектирования систем плавки гололеда в целях уменьшения затрат при проектировании, внедрении и эксплуатации систем плавки гололеда.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 839 Провода неизолированные для воздушных линий электропередачи. Технические условия
ГОСТ 3062 Канат одинарной свивки типа ЛК-О конструкции 1·7(1 + 6). Сортамент
ГОСТ 3063 Канат одинарной свивки типа ТК конструкции 1·19(1 + 6 + 12). Сортамент
ГОСТ Р МЭК 60617-DB-12M Графические символы для схем (в формате базы данных)
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3 Термины, определения, обозначения и сокращения
3.1 Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1.1 гололедообразование на проводах воздушных линий электропередачи: Образование в виде твердого, прозрачного или полупрозрачного льда с плотностью (0,6 - 0,9) г/см3 или изморози (инея), имеющей вид кристаллического осадка, напоминающего снег с плотностью (0,2 - 0,3) г/см3, или смеси, состоящей из напластований льда, изморози и мокрого снега.
3.1.2 грозозащитный (молниезащитный) трос: Проводник, заземленный непосредственно или через искровые промежутки, расположенный над фазными проводами воздушной линии электропередачи и предназначенный для защиты от поражений молнией.
3.1.3 плавка гололеда: Метод борьбы с гололедом за счет нагревания проводов и грозозащитных тросов воздушной линии электропередачи протекающим по ним током.
3.1.4 "пляска" проводов (тросов): Устойчивые периодические низкочастотные [(0,2 - 2) Гц] колебания провода (троса) в пролете с односторонним или асимметричным отложением гололеда (мокрого снега, изморози, смеси), вызываемые ветром скоростью от 3 до 25 м/с и образующие стоячие волны (иногда в сочетании с бегущими) с числом полуволн от 1 до 20 и амплитудой от 0,3 до 5 м.
3.1.5 тиристорный трехфазно-трехфазный преобразователь: Преобразователь трехфазного переменного тока в импульсы постоянного тока в трех фазах линии электропередачи.
3.1.6 профилактический подогрев: Метод предотвращения гололедообразования за счет нагревания проводов протекающим по ним током.
3.1.7 максимально допустимый ток плавки: Ток, нагревающий провод в установившемся режиме на участках без гололеда до предельно допустимой температуры по условию сохранения прочности при максимальной температуре воздуха и минимальной скорости ветра.
3.1.8 ток профилактического подогрева: Ток, предотвращающий отложение гололеда на проводах линии электропередачи благодаря поддержанию положительной температуры провода.
3.1.9 ток T-минутной плавки: Ток, обеспечивающий проплавление гололедного отложения в течение T мин.
3.1.10 критическая толщина стенки гололеда: Толщина цилиндрического отложения гололеда плотностью 0,9 г/см3, проплавляемая максимально допустимым током за 60 мин.
3.2 Обозначения и сокращения
В настоящем стандарте применены следующие сокращения и обозначения:
АИСКГ - автоматизированная информационная система контроля гололедообразования;
ВЛ - воздушная линия электропередачи;
ВМ - выпрямительный мост;
ВУ - выпрямительная установка, неуправляемая;
ВУПГ - выпрямитель управляемый плавки гололеда;
ДТФ - датчик тока в цепи фазы;
ДТ0 - датчик тока в цепи заземления;
КЗ - короткое замыкание;
ЛЭП - линия электропередачи;
ПС - подстанция;
ППГ - программа плавки гололеда;
СПГ - схема плавки гололеда;
ТН - трансформатор напряжения;
УПГ - установка плавки гололеда;
ЭДС - электродвижущая сила;
ЭЭС - электроэнергетическая система;
bг - толщина цилиндрической стенки гололедного отложения;
bкр.г - критическая толщина стенки гололеда, проплавляемая за 60 мин максимально допустимым током плавки;
bр.г - расчетная толщина стенки гололеда;
bэ - эквивалентная нормативная толщина цилиндрической стенки гололедного отложения;
bэ.р - эквивалентная расчетная толщина цилиндрической стенки гололедного отложения;
D - соединение в треугольник;
Dз - расчетная глубина возврата тока через землю;
Dтр - расстояние между грозозащитными тросами;
DAB, DBC, DCA - расстояние между фазами AB, BC, CA;
dб - большой диаметр гололедного отложения;
dг - диаметр цилиндрического гололедного отложения;
dм - малый диаметр гололедного отложения;
dср - среднее геометрическое расстояние между фазами;
dпр - диаметр провода;
dтр - диаметр троса;
dэ - внешний диаметр провода с гололедом;
- коэффициент мощности;
fпр - стрела провеса провода;
hпр - высота расположения проводов;
hср - среднеарифметическое значение высот крепления проводов к изоляторам;
Id - выпрямленный ток;
Imax - максимальный ток плавки;
Imin - минимальный ток плавки;
Iпр - ток провода;
Iпр' - отношение тока провода к максимально допустимому току;
Iд.о - ток, допустимый для оборудования в соответствии с действующими нормативными документами и инструкциями заводов-изготовителей с учетом кратности и длительности перегрузки;
Iм.д - максимально допустимый ток плавки;
Iн.т.з - настройка (уставка) токовой защиты;
Iпл - ток плавки гололеда;
Iп.п - ток профилактического подогрева;
Iпл.пр - ток плавки гололеда провода;
Idном - номинальный постоянный ток ВУ и ВУПГ;
I(T) - ток T-минутной плавки;
I(60) - ток 60-минутной плавки;
j - обозначение мнимой части комплексного числа;
Kd - коэффициент, учитывающий зависимость эквивалентной толщины стенки гололеда от диаметра провода;
Ki - коэффициент, учитывающий зависимость эквивалентной толщины стенки гололеда от высоты расположения проводов;
Kw - коэффициент, учитывающий зависимость ветрового давления от высоты расположения проводов и типа местности;
- поправочный коэффициент при температуре 70 °C;
Kп - поправочный коэффициент;
Lг.м - длина гололедной муфты;
Lг.м' - относительная длина гололедной муфты по отношению к длине проплавляемой воздушной линии электропередачи;
Lвл - длина проплавляемой воздушной линии электропередачи;
Lтр - длина проплавляемого участка грозозащитного троса;
mпр - число проводов в фазе;
Rвп - активное сопротивление воздушной линии электропередачи;
Rвл(0°) - активное сопротивление воздушной линии электропередачи при температуре 0 °C;
Rвл(20°) - активное сопротивление воздушной линии электропередачи при температуре 20 °C;
Rвн.э - внутреннее эквивалентное активное сопротивление установки плавки гололеда постоянным током;
Rз.у - активное сопротивление заземляющего устройства;
Rуд.тр - удельное активное сопротивление троса;
Rd - сопротивление цепи постоянного тока;
R0 - удельное активное сопротивление воздушной линии электропередачи при температуре 0 °C;
- активное сопротивление участка ЛЭП;
R20 - удельное активное сопротивление провода при температуре 20 °C;
r - расчетный радиус провода;
rтр - радиус грозозащитного троса;
Tmin - минимально возможная длительность плавки;
tпл - время плавки гололеда;
Uл - линейное напряжение;
Ud - постоянное напряжение;
Udэ - эквивалентная постоянная ЭДС;
Udном - номинальное постоянное напряжение ВУ или ВУПГ;
v - скорость ветра;
vг - скорость ветра при гололеде;
v0 - максимальная скорость ветра с десятиминутным интервалом осреднения скоростей на высоте 10 м с повторяемостью 1 раз в 25 лет;
W0 - нормативное ветровое давление;
Wг - нормативное ветровое давление при гололеде;
Wпл - расход электроэнергии на плавку гололеда;
Xв.н, Xн.н - индуктивное сопротивление двух лучей трехлучевой схемы замещения трансформатора с расщепленной обмоткой низкого напряжения;
Xк.з - индуктивное сопротивление при коротком замыкании на вводах выпрямительной установки;
Xс, Xт, Xр - индуктивное сопротивление системы, трансформатора, реактора, приведенные к стороне низкого напряжения;
Xвн.уд.тр - внутреннее удельное индуктивное сопротивление грозозащитного троса;
Xвнеш.уд.тр - внешнее удельное индуктивное сопротивление грозозащитного троса;
Xтр - сопротивление взаимной индуктивности между двумя контурами "грозозащитный трос - земля";
Xуд.тр - удельное сопротивление взаимной индуктивности между двумя контурами "грозозащитный трос - земля";
X1вл, X0вл - индуктивное сопротивление прямой и нулевой последовательности воздушной линии электропередачи;
Y - соединение в звезду;
, - комплексные сопротивления, соответственно, прямой и нулевой последовательности источника питания, учитывающие сопротивления системы и трансформатора;
, - комплексные сопротивления, соответственно, прямой и нулевой последовательности фазы воздушной линии электропередачи;
- комплексное сопротивление схемы плавки гололеда;
- комплексное сопротивление контура "грозозащитный трос - земля";
- удельное сопротивление контура "грозозащитный трос - земля";
- угол регулирования;
- температурный коэффициент электрического сопротивления;
- длина участка воздушной линии, не покрытого гололедом;
- плотность гололеда;
- температура воздуха;
- максимально допустимая температура провода по условию термической стойкости;
- температура провода;
- установившаяся температура провода на участке воздушной линии электропередачи без гололеда;
- расчетное значение температуры;
- температура грозозащитного троса;
- поправка к расчетному значению температуры;
- угол между направлением ветра и осью воздушной линии электропередачи.
4 Основные положения
4.1 Последствия отложения гололеда, изморози, мокрого снега на проводах и грозозащитных тросах линий электропередачи в сочетании с ветровыми нагрузками
Последствия отложения гололеда, изморози, мокрого снега на проводах и грозозащитных тросах ЛЭП в сочетании с ветровыми нагрузками:
- нарушение допустимых расстояний между грозозащитным тросом и проводом, фазными проводами, а также проводом и землей;
- сближение грозозащитных тросов и проводов при их подскоке вследствие неодновременного сброса гололеда;
- "пляска" проводов (грозозащитных тросов) и износ сцепной арматуры;
- обрыв проводов и грозозащитных тросов;
- падение и разрушение опор.
Классификация видов гололедных осадков:
- гололед (стекловидный или матовый) плотностью от 0,6 до 0,9 г/см3;
- зернистая (плотная) изморозь плотностью 0,4 г/см3;
- кристаллическая изморозь (инеевидный осадок) плотностью 0,2 г/см3;
- мокрый снег плотностью 0,4 г/см3;
- сложные отложения (различные смеси гололедных осадков) плотностью от 0,25 до 0,5 г/см3.
Примечание - В дальнейшем, для простоты описания, все виды гололедных образований именуются гололедом.
4.2 Районирование по гололеду и ветровому давлению
Районирование по гололеду и ветровому давлению выполняют в соответствии с ПУЭ [1] и требованиями [2].
Нормативные параметры гололеда и ветрового давления определяют на основании карт районирования территории Российской Федерации или по региональным картам районирования. Районирование по гололеду производят по эквивалентной нормативной толщине цилиндрической стенки отложения гололеда bэ, мм, цилиндрической формы при плотности 0,9 г/см3 на проводе диаметром 10 мм (см. рисунок 1), расположенном на высоте 10 м над поверхностью земли, повторяемостью 1 раз в 25 лет (см. таблицу 1).
d - диаметр провода, мм; dм - малый диаметр гололедного
отложения, мм; dб - большой диаметр гололедного отложения,
мм; dг - диаметр цилиндрического гололедного отложения;
bэ - эквивалентная нормативная толщина цилиндрической
стенки, мм
Рисунок 1 - Возможные формы гололедно-изморозевых
отложений а), б), в) и эквивалентная им цилиндрическая
форма гололеда г)
Таблица 1
Нормативная толщина стенки гололеда
Район по гололеду
I
II
III
IV
V
VI
VII
Особый
Эквивалентная нормативная толщина цилиндрической стенки гололеда bэ, мм
10
15
20
25
30
35
40
Выше 40
Основой для районирования по ветровому давлению служат значения максимальных скоростей ветра v0, м/с, с десятиминутным интервалом осреднения скоростей на высоте 10 м с повторяемостью 1 раз в 25 лет.
Нормативное ветровое давление W0, Па, определяют по формуле
(1)
Районы по ветровому давлению приведены в таблице 2.
Таблица 2
Нормативное ветровое давление W0 на высоте 10 м
над поверхностью земли от скорости ветра
Район по ветру
I
II
III
IV
V
VI
VII
Особый
Нормативное ветровое давление W0, Па
400
500
650
800
1000
1250
1500
Выше 1500
Скорость ветра v0, м/с
25
29
32
36
40
45
49
Выше 49
Нормативное ветровое давление при гололеде Wг с повторяемостью 1 раз в 25 лет определяют по скорости ветра при гололеде по формуле
(2)
При отсутствии данных о скорости ветра при гололеде принимают Wг = 0,25W0, vг = 0,5v0, значения W0 и v0 определяют по таблице 2.
4.3 Расчетные параметры гололеда и ветрового давления
Расчетную толщину стенки гололеда на проводах (грозозащитных тросах) диаметра, отличного от значения 10 мм, при высоте расположения приведенного их центра тяжести более 25 м определяют умножением нормативного значения bэ на коэффициенты Ki и Kd, принимаемые по таблицам 3, 4, по формуле
bэ.р = bэ·Ki·Kd. (3)
Таблица 3
Коэффициент зависимости эквивалентной толщины стенки
гололеда от высоты расположения проводов
hпр, м
25
30
50
70
100
Ki, о.е
1,0
1,4
1,6
1,8
2,0
Примечание - Высота расположения проводов более 25 м от поверхности земли относится только для отдельных пролетов в горах и при пересечении с реками.
Таблица 4
Коэффициент зависимости эквивалентной толщины стенки
гололеда от диаметра провода
dпр, мм
10
20
30
50
70
Kd, о.е
1,0
0,9
0,8
0,7
0,6
В таблице 3 высоту расположения проводов hпр определяют расстоянием от поверхности земли приведенного центра тяжести проводов по формуле
(4)
Для промежуточных высот hпр (см. таблицу 3) и диаметров dпр (см. таблицу 4) значения коэффициентов Ki и Kd определяют линейной интерполяцией.
При плотности гололеда , отличающейся от 0,9 г/см3, значения bэ.р вычисляют по условию равенства масс отложений
(5)
где толщина цилиндрической стенки гололедного отложения с плотностью гололеда 0,9 г/см3 вычисляют по формуле
(6)
При несимметричном эллиптическом отложении диаметр цилиндрического гололедного отложения вычисляют по формуле
(7)
Ветровое давление на провода, грозозащитные тросы, средние точки зон конструкции опор определяют умножением нормативного значения W0, Wг на коэффициент Kw, принимаемый по таблице 5.
Таблица 5
Коэффициент зависимости ветрового давления от высоты
hпр, м
Не более 15
20
40
60
80
100
150
200
250
300
350 и выше
Kw для типов местности
A
1,0
1,25
1,50
1,70
1,85
2,00
2,25
2,45
2,65
2,75
2,75
B
0,65
0,85
1,10
1,30
1,45
1,60
1,90
2,10
2,30
2,50
2,75
C
0,40
0,55
0,80
1,00
1,15
1,25
1,55
1,80
2,00
2,20
2,35
Примечания
1 Для промежуточных высот hпр значение Kw определяют линейной интерполяцией.
2 Типы местности по условиям воздействия ветра: A - открытые побережья морей, озер, водохранилищ; пустыни, степи, лесостепи, тундра; B - городские территории, лесные массивы и другие местности, равномерно покрытые препятствиями высотой не менее 2/3 высоты опор; C - городские районы с застройкой зданиями высотой более 25 м, просеки в лесных массивах с высотой деревьев более высоты опор, извилистые и узкие склоновые долины и ущелья.
ЛЭП считают расположенной в местности данного типа, если эта местность сохраняется с наветренной стороны ЛЭП на расстоянии, равном тридцатикратной высоте опоры при высоте опор не более 60 м и 2 км при большей высоте.
Расчетную температуру воздуха при гололедообразовании для территории с высотными отметками местности не более 1000 м над уровнем моря принимают равной минус 5 °C, при этом для районов со среднегодовой температурой минус 5 °C и ниже рекомендуется минус 10 °C. Для горных районов с высотными отметками свыше 1000 м до 2000 м температуру рекомендуется принимать равной минус 10 °C, более 2000 м рекомендуется минус 15 °C. В тех районах, где при гололеде наблюдается температура ниже минус 15 °C, ее рекомендуется принимать по фактическим данным.
При плавке гололеда возможный диапазон температуры воздуха - от 0 °C до минус 20 °C.
4.4 Наблюдение за гололедообразованием, сигнализация и прогнозирование гололедоопасной обстановки
Для строящихся ЛЭП классом напряжения 220 кВ и выше, на которых организуется плавка гололеда, должна быть установлена АИСКГ. Для строящихся ЛЭП классом напряжения 110 кВ и ниже необходимость установки АИСКГ и способ контроля за образованием гололеда должны определяться при проектировании на основании технико-экономического расчета с учетом наличия СПГ, а также наличия точек контроля гололедообразования АИСКГ на других ЛЭП в районе прохождения строящейся ЛЭП.
4.5 Общие сведения о плавке гололеда на проводах и грозозащитных тросах линий электропередачи
4.5.1 Плавка гололеда постоянным и переменным током на проводах и грозозащитных тросах - одно из обязательных мероприятий по повышению эксплуатационной надежности при чрезвычайных гололедно-ветровых ситуациях согласно требованиям [2].
4.5.2 Виды объектов плавки гололеда электрическим током:
- провода отключенной от сети ЛЭП от 6 до 110 (220) кВ;
- провода отключенной от сети ЛЭП от 220 до 500 кВ;
- провода ЛЭП без отключения от сети;
- изолированные от опор (далее - изолированные) грозозащитные тросы;
- многократно заземленные грозозащитные тросы.
5 Расчетные величины для определения параметров плавки гололеда
5.1 Параметры плавки гололеда
К параметрам плавки гололеда относят:
- ток плавки гололеда Iпл;
- напряжение УПГ;
- температуру окружающей среды ;
- температуру провода (троса) на участке без гололеда .
Примечание - При расчетах параметров плавки гололеда в тросах следует применять формулы для расчета плавки гололеда в проводах, используя параметры для тросов;
- длительность (время) плавки гололеда tпл;
- уровни напряжения в прилегающей сети при плавке гололеда;
- расход электроэнергии на плавку гололеда Wпл.
5.2 Расчетные условия для определения параметров плавки гололеда
Расчетное значение тока плавки гололеда Iпл должно:
- быть достаточным для расплавления гололеда в течение промежутка времени не более 60 мин на участке линии, для которой предназначена плавка, с проводом (грозозащитным тросом) наибольшего сечения исходя из значений максимальной толщины стенки гололеда и наихудших метеоусловий (минимальная температура воздуха, максимальная скорость ветра с направлением, перпендикулярным оси провода).
Для выполнения этого требования необходимо обеспечить выполнение следующих условий:
Iпл >= I(60); (8)
- по решению технического руководителя эксплуатирующей организации - разработчика ППГ допускается разработка и применение СПГ с временем проплавления гололеда на участке с проводом (грозозащитным тросом) наибольшего сечения при нормальных условиях охлаждения провода (грозозащитного троса) за время более 60 мин при условии, что время плавки гололеда в наихудших условиях составляет менее 60 мин;
- не должны превышаться значения, допустимые по условию нагрева провода (грозозащитного троса) наименьшего сечения из используемых в СПГ, с учетом возможного отсутствия на определенном участке данного провода гололедных отложений при расчетных метеоусловиях согласно приложению А (таблицы А.1.1 - А.35.1) и приложению Б (таблицы Б.1 - Б.3). Для выполнения этого требования необходимо обеспечить условие
Iпл <= Iм.д; (9)
- не должны превышаться значения, допустимые для электрооборудования СПГ с учетом перегрузочной способности в соответствии с действующими нормативными документами и инструкциями заводов-изготовителей, а также настоящим стандартом (для исключения перегрузки по току выше допустимой, элементы оборудования могут быть зашунтированы на период плавки гололеда). Для выполнения этого требования необходимо обеспечить условие
Iпл <= Iд.о; (10)
- не должны превышаться наименьшие расстояния между проводами ВЛ и землей или пересекаемым объектом, допустимые на время плавки (таблицы 6, 7);
- уровни напряжения для оборудования электрических станций и сетей не должны выходить за допустимые значения.
5.3 Расчетные величины для определения параметров плавки гололеда
Расчетные величины для определения параметров плавки гололеда:
- Iм.д;
- Iд.о, определяемый в соответствии с действующими нормативными документами и инструкциями заводов-изготовителей;
- I(60), зависящий от расчетной толщины стенки гололеда, скорости ветра, температуры воздуха.
Существующие способы определения расчетных величин:
- аналитический по уравнениям расчета выделяемой энергии в проводнике, расходуемой на нагрев провода и плавление гололеда, а также отводимой в окружающую среду;
- графоаналитический с использованием графиков, построенных для проводов различных марок и выборочных значений климатических параметров.
Для проводов марки АС можно использовать способ определения времени плавки гололеда заданным током и фактической стенкой гололеда, предложенный в примере приложения В, основанный на использовании дискретных значений расчетных величин: скорости ветра при гололеде v = 2, 5, 10, 15, 20, 25, 30 м/с; температуры воздуха , равной 0 °C, минус 5 °C, минус 10 °C, минус 15 °C, минус 20 °C; толщины цилиндрической стенки гололедного отложения bг = 5, 10, 15, 20, 30, 40 мм с возможностью линейной интерполяции.
В приложении А приведены для проводов марок от АС 70/11 до АС 600/72:
- в таблицах А.1.1 - А.34.1: максимально допустимый ток плавки Iм.д, А, при направлении ветра и направлении ветра ;
- в таблицах А.1.2 - А.34.2: значения критической толщины стенки гололеда bкр.г, мм, проплавляемой максимально допустимым током при направлении ветра в течение 60 мин, при различных погодных условиях;
- в таблицах А.1.3 - А.34.3: значения тока профилактического подогрева Iп.п, А, при направлении ветра ;
- в таблицах А.1.4 - А.34.4: ток I(60), А, при направлении ветра .
Для расчета параметров плавки гололеда рекомендуется использовать методику, согласованную эксплуатирующей организацией.
5.4 Определение расчетных величин плавки гололеда
5.4.1 Определение максимально допустимого тока плавки Iм.д
Максимально допустимый ток плавки Iм.д следует определять для провода с наименьшим сечением, входящего в схему плавки, при учете фактических погодных условий.
Расчет длительности плавки гололеда при проектировании СПГ и составлении ППГ должен выполняться исходя из величины расчетной толщины стенки гололеда, принимаемой по максимальному гололедному району, по которому проходит ЛЭП, согласно таблице 1 к требованиям, умноженной на коэффициент 0,4, а также на коэффициенты, учитывающие изменение толщины стенки гололеда в зависимости от высоты расположения приведенного центра тяжести провода (грозозащитного троса) над поверхностью земли и от диаметра провода (грозозащитного троса) согласно [2]. При составлении программ плавки гололеда необходимо определять значения максимально допустимого тока плавки Iм.д для минимум двух сочетаний условий охлаждения провода, например:
а) наихудшие условия охлаждения:
- температура воздуха , равная 0 °C,
- скорость ветра при гололеде vг, равная 2 м/с вдоль провода;
б) нормальные условия охлаждения:
- температура воздуха , равная минус 5 °C,
- скорость ветра vг, равная 5 м/с поперек провода.
Для конкретных значений и vг максимально допустимый ток плавки определяют одним из следующих способов:
- по специализированным программам;
- по таблицам А.1.1 - А.34.1 приложения А и приложению Г с применением метода линейной интерполяции;
- по методике, согласованной эксплуатирующей организацией.
Дополнительно при формировании программ плавки гололеда должны быть учтены условия охлаждения провода, характерные для территории, по которой проходит ЛЭП, в т.ч. для участков ЛЭП, на которых провод не наименьшего сечения.
Принимается наименьшее значение Iм.д.
Примечание - Пример расчета максимально допустимого тока Iм.д методом линейной интерполяции приведен в приложении Г.
5.4.2 Определение установившейся температуры провода на участке ЛЭП без гололеда
Установившаяся температура провода определяет механическую прочность проводов и расстояние до земли (габариты ЛЭП).
При определении используют прогнозные данные метеостанций или гололедных постов на период плавки гололеда.
Первым шагом расчета является определение максимально допустимого тока Iм.д по таблицам А.1.1 - А.34.1 для заданной марки провода типа АС при указанных погодных условиях , °C, vг, м/с, и .
В качестве Iпр необходимо использовать фактическое значение установившегося тока плавки при заданных погодных условиях - температуре воздуха, скорости и направлении ветра.
Выбор зависимости соотношения тока провода Iпр и максимально допустимого тока плавки Iм.д определен одним из двух вариантов расчета, обеспечивающим меньшую погрешность:
а) при Iпр < 0,4Iм.д используется формула
(11)
где ;
- температура воздуха, °C;
Iпр = Iпр/Iм.д;
б) при Iпр >= 0,4Iм.д расчет выполняют в следующем порядке:
- расчетное значение температуры вычисляют по формуле
(12)
где максимально допустимая температура:
для проводов АС ;
для грозозащитных тросов, изготовленных из проволоки стальной, а также из проволоки стальной, оцинкованной по группе ОЖ либо плакированной алюминием (при плавке гололеда продолжительностью не более 60 мин), ;
- поправку к расчетному значению температуры вычисляют по формуле
(13)
где Kп = 0,3 при 0,4 <= Iпр < 1,0;
Kп = 0,4 при Iпр > 1,0;
в) при Iпр = 1,0; поправка .
Установившуюся температуру провода на участке ВЛ без гололеда, , °C, вычисляют по формуле
(14)
Наибольшая абсолютная погрешность определения не превышает 2 °C в диапазоне токов провода 0 < Iпр <= Iм.д.
При превышении величины необходимо снижать Iпр.
На время плавки с учетом ее кратковременности и напряжения плавки, меньшего по отношению к номинальному напряжению ВЛ, допускаемые расстояния между проводами и землей и пересекаемыми объектами приведены в таблицах 6 и 7. В случае, если напряжение плавки равно номинальному напряжению ВЛ, допустимые расстояния между проводами и землей и пересекаемыми объектами должны соответствовать требованиям той документации, по которой была спроектирована, сооружена или реконструирована ВЛ.
Таблица 6
Наименьшие расстояния между проводами ВЛ и землей
или пересекаемым объектом, допустимые на время плавки
Объект, пересекаемый ВЛ
Расстояние до объекта, м, для ВЛ напряжением, кВ
35 - 110
220
330
500
Поверхность земли:
ненаселенная местность
5
6
7
7
населенная местность
6
7
6,5
7
Провода линии связи
2
3
4
4
Железные дороги
6,5
7,5
8
8,5
Автомобильные дороги
6
7
7,5
8
Провода трамвайных и троллейбусных линий
2
3
4
4
Таблица 7
Наименьшие расстояния между проводами и тросами
пересекающихся ВЛ, допускаемые на время плавки
Длина пролета ВЛ, м
Расстояние между проводами и тросами, м, при расстоянии от места пересечения до ближайшей опоры ВЛ, м
30
50
70
100
120
150
При пересечении ВЛ 330 - 500 кВ между собой и с ВЛ более низкого напряжения
Не более 200
4
4
4
4,5
-
-
300
4
4
4,5
5
5,5
6
450
4
4,5
5
6
6,5
7
При пересечении ВЛ 150 - 200 кВ между собой и с ВЛ более низкого напряжения
Не более 200
3
3
3
4
3
-
300
3
3
3
3,5
4
4,5
450
3
3
4
5
5
6
При пересечении ВЛ 20 - 110 кВ между собой и с ВЛ более низкого напряжения
Не более 200
2
2
2
3
-
-
300
2
2
3
3,5
4
-
При пересечении ВЛ 10 кВ между собой и с ВЛ более низкого напряжения
Не более 100
1
1
1
-
-
-
150
1
1
1,5
1,5
-
-
5.4.3 Определение тока T-минутной плавки I(T)
При выборе тока плавки Iпл необходимо использовать расчетное условие:
ИС МЕГАНОРМ: примечание.
Формула дана в соответствии с официальным текстом документа.
Iпр >= I(60). (15)
Снижение тока плавки ниже I(60) делает плавку неэффективной, а увеличение выше Iм.д опасно из-за возможности перегрева участка провода, свободного от гололеда.
Расчет тока 60-минутной плавки I(60) приведен в таблицах А.1.4 - А.34.4 для провода с сечением, входящего в СПГ при направлении ветра поперек провода, для различных погодных условий , vг и толщин стенки цилиндрического гололеда плотностью 0,9 г/см3. Если значения , vг, bг отличаются от приведенных в таблицах А.1.4 - А.34.4, применяют линейную интерполяцию. Вначале по двум параметрам и vг определяют I(60) для двух табличных значений bг1 и bг2 > bг1, между которыми находится заданное значение bг, т.е. определяют I(60)1 и I(60)2. Затем линейной интерполяцией по третьему параметру bг вычисляют искомое значение I(60) по формуле
(16)
Ток T-минутной плавки I(T) вычисляют по току 60-минутной плавки I(60) по формуле
(17)
Минимально возможную длительность плавки Tmin при Iпл = Iм.д (без перегрева провода на участке без гололеда) вычисляют по формуле
(18)
5.4.4 Оценка времени плавки гололеда с заданной толщиной стенки гололеда и заданным током
При необходимости плавки за время меньшее чем 60 мин или в исключительных случаях в повторно-кратковременном режиме оценку времени плавки гололеда tпл толщиной цилиндрической стенки гололедного отложения bг заданным током Iпл рекомендуется выполнять по алгоритму, приведенному в приложении В.
5.4.5 Расход электроэнергии на плавку гололеда
Расход электроэнергии на плавку гололеда Wпл без учета переходного теплового процесса нагрева провода и теплового спада тока при нагреве провода на участке без гололедной муфты вычисляют по формуле
(19)
где - температурный коэффициент электрического сопротивления для проводов марки АС, 1/°C (для стали 0,006); для проводов других марок рекомендуется использовать данные заводов-изготовителей;
Lг.м' = Lг.м/Lвл, о.е;
вычисляется по формулам (11) - (14).
Необходимо также учитывать дополнительные потери в сети при отключении ЛЭП для плавки и в процессе плавки.
6 Способы и схемы плавки гололеда переменным и постоянным током
6.1 Способы плавки гололеда электрическим током
а) На проводах отключенной от сети ЛЭП от 6 до 110 кВ (ЛЭП 220 кВ
небольшой протяженности):
1) искусственные КЗ различных видов с питанием отключенных ЛЭП
пониженным напряжением промышленной частоты:
- трехфазное КЗ;
- двухфазное КЗ с соединением фазных проводов проплавляемой ЛЭП
по схеме:
"фаза - фаза" в два цикла,
"фаза - две фазы" в три цикла;
- однофазное КЗ с соединением фазных проводов проплавляемой ЛЭП
по схеме:
"фаза - земля" в три цикла,
"две фазы - земля" в два цикла,
"три фазы - земля" в один цикл,
"змейка" в один цикл;
- двухфазное КЗ на землю с проплавлением двух или трех фаз ЛЭП
от источника питания:
с заземленной нейтралью,
заземленной особой фазой, отключенной от ЛЭП,
заземленной особой фазой, подключенной к ЛЭП;
2) искусственные КЗ на номинальном напряжении с измененной схемой
сети;
3) искусственные трехфазные КЗ с питанием закороченной ЛЭП
постоянным током поочередно в трех фазах от ВУПГ;
4) искусственные трехфазные КЗ с питанием закороченной ЛЭП
импульсами постоянного тока одновременно в трех фазах от трехфазно-
трехфазного преобразователя или трехфазным током частотой от 3 до 5 Гц
от непосредственного преобразователя частоты.
б) На проводах отключенной от сети ЛЭП от 220 до 500 кВ:
1) постоянным током от одной, двух, трех и четырех ВУ или ВУПГ,
с одной или двух сторон ЛЭП, при соединении проводов по схеме:
- "фаза - фаза" в два цикла,
- "фаза - две фазы" в три цикла;
2) переменным током промышленной частоты при искусственном КЗ
на номинальном напряжении с измененной схемой сети (применимо в редких
случаях и только для ЛЭП 220 кВ).
в) На изолированных грозозащитных тросах:
1) искусственное КЗ между двумя грозозащитными тросами, между
грозозащитными тросами и землей при питании цепи КЗ переменным или
постоянным током;
2) то же, на локальном участке при питании цепи КЗ от стационарных
или мобильных установок.
г) На многократно заземленных грозозащитных тросах:
1) разземление на осенне-зимний период и плавка как на изолированных
грозозащитных тросах;
2) индуктированным током промышленной или повышенной частоты
с использованием:
- фазных проводов;
- фазных проводов и земли в качестве токопровода.
Примечания
1 В 6.2 и 6.3 рассмотрены только основные из перечисленных способов, схемы, их реализующие, и приведены формулы для расчета токов.
2 Допускается применять другие СПГ, не противоречащие требованиям [2].
3 В настоящий стандарт не включены СПГ на проводах ЛЭП наложенным переменным и постоянным током без отключения от сети, а также СПГ на многократно заземленных грозозащитных тросах. Эти схемы находятся в разработке и пока не используются в промышленном масштабе, что не исключает их локального применения.
4 В исключительных случаях допускается плавка гололеда переменным током в повторно-кратковременном режиме. Допустимая температура и время плавки проводов и тросов при плавке гололеда определяется согласно [3].
5 Для вновь проектируемых СПГ для плавки гололеда на коротких линиях, где возможно применение плавки гололеда переменным током в повторно-кратковременном режиме рекомендуется применять ВУПГ согласно 7.1.14 [схемы, представленные на рисунках 4 б) и 4 е)].
6.2 Схемы и способы плавки гололеда переменным током на проводах линий электропередачи
6.2.1 Способ короткого замыкания
При плавке гололеда способом КЗ проплавляемую линию нужно отключить от сети, закоротить с одного конца, а с другого подать от источника питания напряжение, достаточное, чтобы обеспечить протекание по проводам требуемого для плавки гололеда тока. На рисунке 2 приведены основные СПГ способом КЗ на переменном токе (графические символы для схем приведены согласно ГОСТ Р МЭК 60617-DB-12M).
а) "Трехфазное КЗ на номинальном напряжении ПС
или трансформатора для плавки гололеда" (один цикл)
б) "Двухфазное КЗ на номинальном напряжении ПС
или трансформатора для плавки гололеда" (два цикла)
в) "Три фазы - земля на линейном напряжении" (один цикл)
Рисунок 2 - Схемы плавки гололеда переменным током
способом КЗ, лист 1
г) "Три фазы - земля на фазном напряжении" (один цикл)
д) "Фаза - земля на линейном напряжении" (три цикла)
е) "Фаза - земля на фазном напряжении" (три цикла)
ж) "Змейка на линейном напряжении" (один цикл)
Рисунок 2, лист 2
и) "Змейка на фазном напряжении" (один цикл)
Рисунок 2, лист 3
В качестве источника питания используют:
- шины ПС [рисунок 2 а), б)];
- трансформатор с соединением обмотки, подключаемой к проводам проплавляемой ЛЭП, в треугольник (D) [рисунок 2 в), д), ж)];
- трансформатор с соединением обмотки, подключаемой к проводам проплавляемой ЛЭП, в звезду (Y) [рисунок 2 г), е), и)].
Ток плавки Iпл для указанных схем вычисляют по следующим формулам:
а) трехфазное КЗ на номинальном напряжении ПС:
(20)
б) двухфазное КЗ на номинальном напряжении ПС:
(21)
в) "три фазы - земля на линейном напряжении":
(22)
г) "три фазы - земля на фазном напряжении":
(23)
д) "фаза - земля на линейном напряжении":
(24)
е) "фаза - земля на фазном напряжении":
(25)
ж) "змейка на линейном напряжении":
(26)
и) "змейка на фазном напряжении":
(27)
где Uл, - линейное и фазное напряжения на шинах источника питания до подключения проплавляемой ЛЭП (ЭДС источника питания);
- сумма сопротивлений двух заземляющих устройств и земли контура плавки.
Удельное сопротивление земли на частоте 50 Гц равно 0,05 Ом/км. Расчетная глубина возврата тока через землю Dз равна 1000 м [3].
Индуктивные сопротивления X1вл, X0вл на частоте 50 Гц фазы ЛЭП прямой последовательности и нулевой последовательности при отсутствии грозозащитных тросов и грозозащитных тросах, изолированных от опор, вычисляют по формулам:
(28)
(29)
где - среднее геометрическое расстояние между фазами, м.
Активное сопротивление ЛЭП Rвл, покрытой гололедом, приблизительно равно сопротивлению провода при температуре 2 °C, Ом:
(30)
где Rвл(20°) = R20·Lвл.
Если участок ЛЭП длиной не покрыт гололедом, то под действием тока плавки Iпл температура провода повышается до значения, зависящего от Iпл и условий охлаждения (метеоусловий - скорости и направления ветра, температуры воздуха). При этом возрастает сопротивление участка ЛЭП и снижается ток плавки.
Расчет установившегося значения тока плавки в этом случае выполняют, как правило, за две итерации:
- по току плавки Iпл(0), рассчитанному без учета нагрева участка , то есть при определяют температуру провода при расчетных метеоусловиях по методике, изложенной в 5.4.2. Активное сопротивление участка ЛЭП в первой итерации вычисляют по формуле
(31)
Это значение подставляют в соответствующую формулу и определяют ток плавки Iпл(1) в первой итерации;
- по току плавки Iпл(1) при тех же метеоусловиях определяют и во второй итерации. Как правило, значение тока плавки во второй итерации Iпл(2) ~= Iпл(1).
Изменение сопротивления участка , свободного от гололеда, можно не учитывать при расчете тока плавки, если активная составляющая сопротивления СПГ (в знаменателе формулы для Iпл) не превышает 0,3 индуктивной составляющей.
6.2.2 Способ встречного включения фаз источников
Способ встречного включения фаз источников (см. рисунок 3) применяют на ЛЭП при достаточном обосновании, расположенных между соседними ПС, имеющими связи по линиям высокого напряжения (наиболее распространенный случай), при параллельных линиях, а также в кольцевой схеме. Способ заключается в том, что на одном конце ЛЭП провода присоединяют к фазам A, B и C, а на другом - соответственно к B, C и A или к C, A и B. Таким образом, на проплавляемую ЛЭП подается не фазное напряжение источника питания плавки гололеда, как в способе трехфазного КЗ, а линейное, близкое к номинальному напряжению ЛЭП. Способ позволяет производить плавку гололеда на длинных ЛЭП или увеличивать ток плавки гололеда, а также обойтись в ряде случаев без отключения потребителей.
1 - узел подключения УПГ1; 2 - узел подключения УПГ2
Рисунок 3 - Схема плавки гололеда переменным током
способом встречного включения фаз источников
Ток плавки Iпл вычисляют по формуле
(32)
где , - соединяемые в СПГ фазные напряжения на выводах УПГ1, УПГ2 - по выводам 1 и 2 проплавляемой ЛЭП при ее отключении (ЭДС в контуре плавки).
При расположении ЛЭП между 1 и 2 как при отсутствии, так и при наличии параллельной линии в ЭЭС комплексное сопротивление СПГ вычисляют по формуле
(33)
где , - эквивалентные сопротивления системы на выводах 1 и 2 при отключенной ЛЭП;
, - эквивалентные сопротивления системы на выводах 1 и 2 при включенной ЛЭП.
Недостатком формулы для определения является неопределенность его значения при равенстве эквивалентных сопротивлений системы на выводах 1 и 2.
При наличии программы расчета токов КЗ, которая позволяет рассчитывать токи КЗ одновременно на двух выводах (1 и 2), при вычислении следует пользоваться универсальными формулами:
(34)
или
(35)
где , - эквивалентные сопротивления прямой последовательности системы соответственно на выводах 1 и 2 при одновременных трехфазных КЗ на выводах 1 и 2.
Эквивалентное сопротивление системы представляет собой отношение фазного напряжения на выводах 1 или 2 в предшествующем режиме к соответствующему току трехфазного КЗ.
При плавке гололеда на ЛЭП, включенной в кольцевую схему с одним источником питания, равно сумме сопротивлений линий, входящих в кольцевую схему.
Возможен непосредственный расчет тока Iпл, протекающего под действием продольной ЭДС, равной и включенной последовательно в цепь проплавляемой ЛЭП, при отключенных других ЭДС.
6.3 Схемы плавки гололеда на проводах линий электропередачи постоянным током
Постоянный (выпрямленный) ток используют, как правило, для ЛЭП напряжением 220 кВ и выше. Его применение обусловлено значительным (в 4 - 5 раз) снижением мощности УПГ благодаря тому, что ЛЭП оказывает постоянному току только активное сопротивление R, а переменному - полное .
Ток плавки гололеда Iпл обеспечивается соответствующим выбором переменного напряжения трансформатора, питающего ВУПГ, количеством последовательно и параллельно включаемых по постоянному току ВУПГ, выбором схемы соединения проводов ВЛ, а также с помощью фазоимпульсного управления ВУПГ. На рисунке 4 приведены основные СПГ на проводах ЛЭП постоянным током.
Примечание - Схемы на рисунке 4 расширены по отношению к схемам, приведенным в требованиях [2], с учетом конкретных условий плавки гололеда. СПГ на рисунке 4 применимы для ВУ и ВУПГ.
а) Ф - 2Ф 1ВУ на 1ПС
б) Ф - 2Ф 1ВУ на 1ПС и 1ВУ на 2ПС
в) Ф - Ф 2ВУ на 1ПС
Рисунок 4 - Схемы плавки гололеда на проводах ЛЭП
постоянным током, лист 1
г) Ф - Ф 2ВУ на 1ПС и 2ВУ на 2ПС
д) Ф - Ф 1ВУ на 1ПС
е) Ф - Ф 1ВУ на 1ПС и 1ВУ на 2ПС
Рисунок 4, лист 2
ж) Ф - Ф 2ВУ на 1ПС
и) Ф - Ф 2ВУ на 1ПС и 2ВУ на 2ПС
Примечания
1 Для плавки гололеда на всех трех фазах ЛЭП в два или три цикла [е) - и) или а) - д)] выводы постоянного тока ВУ подключают к трем фазам ЛЭП через линейные разъединители и коммутатор, состоящий из четырех разъединителей среднего напряжения.
2 На рисунке 4 используются следующие сокращения:
Ф - 2Ф; Ф - Ф - схемы соединения проводов проплавляемой ЛЭП ("фаза - две фазы"; "фаза - фаза");
1ВУ или 2ВУ на 1ПС; 1ВУ или 2ВУ на 2ПС - одна или две выпрямительные установки на одной подстанции; одна или две выпрямительные установки на другой подстанции включены последовательно в контур плавки гололеда на ЛЭП.
Рисунок 4, лист 3
Ток плавки Iпл, кА ВУ, в проплавляемой фазе ЛЭП во всех схемах вычисляют по формуле
(36)
Ток в проводе Iпл.пр, кА, вычисляют по формуле
(37)
Эквивалентная постоянная ЭДС Udэ 1ВУ, 2ВУ на 1ПС, 2ВУ на разных ПС, 2ВУ на 1 ПС и 2ВУ на 2ПС определяются соответственно:
Udэ = 1,35Uл; (38)
Udэ = 1,35·2Uл; (39)
Udэ = 1,35(Uл1 + Uл2); (40)
Udэ = 1,35·2(Uл1 + Uл2). (41)
Эквивалентное внутреннее сопротивление Rвн.э для этих же вариантов схем включения ВУ:
(42)
(43)
(44)
(45)
Примечание - При плавке гололеда с двух ПС питание ВУ осуществляют, как правило, от одной ЭЭС. В этом случае сопротивления Xс1 и Xс2 - эквивалентные реактансы на шинах 1ПС и 2ПС при одновременном КЗ на них. В большинстве случаев Xс << Xт + Xр и может не учитываться.
Если провода ЛЭП не полностью покрыты гололедом, а также во втором и третьем циклах плавки гололеда по схеме Ф - 2Ф и втором цикле плавки гололеда по схеме Ф - Ф следует учитывать увеличение Rвл при нагреве током плавки. Нагрев проводов, свободных от гололеда, осуществляют при учете метеоусловий, а расчет Iвл - за две итерации.
Во всех СПГ постоянным током заземлители должны быть выносными, не имеющими непосредственной связи с контуром заземления ПС. Это ограничивает ток однофазного КЗ при замыкании на землю в цепи питания ВУ. Для неуправляемых ВУ в таблице 8 приведены формулы расчета Udэ, Rвн.э, Rd для рекомендуемых схем плавки гололеда постоянным током при расчете тока плавки по формуле (36).
Таблица 8
Формулы расчета Udэ, Rвн.э, Rd для рекомендуемых схем
плавки гололеда постоянным током при расчете тока плавки
по формуле (36)
Схема плавки гололеда
Формулы эквивалентной ЭДС, Udэ
Формулы для расчета эквивалентного внутреннего сопротивления, Rвн.э
Формулы для расчета эквивалентного сопротивления проводов ВЛ, Rd
а) Ф - 2Ф 1ВУ на 1ПС
1,35·Uл
1,5·Rвл
б) Ф - 2Ф 1ВУ на 1ПС и 1ВУ на 2ПС
1,35(Uл1 + Uл2)
1,5·Rвл
в) Ф - 2Ф 2ВУ на 1ПС
1,35·2·Uл
1,5·Rвл
г) Ф - 2Ф 2ВУ на 1ПС и 2ВУ на 2ПС
2·(Uл1 + Uл2)
1,5·Rвл
д) Ф - 2Ф с "землей" 1ВУ на 1ПС
1,35·Uл
е) Ф - Ф 1ВУ на 1ПС
1,35·Uл
2·Rвл
ж) Ф - Ф 1ВУ на 1ПС и 1ВУ на 2ПС
1,35(Uл1 + Uл2)
(Xс1 + Xт1 + Xр1) + (Xс2 + Xт2 + Xр2)
2·Rвл
и) Ф - Ф 2ВУ на 1ПС
1,35·2·Uл
2·Rвл
к) Ф - Ф 2ВУ на 1ПС и 2ВУ на 2ПС
1,35(Uл1 + Uл2)
Rвл
При проектировании новых схем плавки гололеда постоянным током рекомендуется применение ВУПГ. ВУПГ позволяют проплавлять гололед на линиях отходящих от ПС разной длины и классов напряжения за счет параллельно-последовательного соединения ВУПГ (см. рисунок 4) и регулирования постоянного тока и напряжения. Эквивалентная постоянная ЭДС Udэ ВУПГ зависит от тока Iпл и Rd
Udэ = IплRd. (46)
Реактивную мощность ВУПГ в расчетах можно принимать 50% от активной мощности ВУПГ для углов управления от 5 до 30 электрических градусов и 60% для углов управления от 30 до 50 электрических градусов, 75% для углов управления от 50 до 60 электрических градусов.
6.4 Схемы плавки гололеда на грозозащитных тросах
6.4.1 Общие сведения
Для плавки гололеда на грозозащитных тросах, изолированных от опор, используют как переменный, так и постоянный ток.
Высокое удельное сопротивление стальных грозозащитных тросов позволяет существенно снизить требуемый ток плавки гололеда по сравнению с токами плавки гололеда на проводах, а повышенная температурная стойкость - повысить максимально допустимый ток по условию нагрева участков, свободных от гололеда, что дает возможность увеличить практический диапазон токов плавки гололеда.
Плавку гололеда на грозозащитных тросах можно проводить без отключения ЛЭП, однако следует учитывать возможность обрыва грозозащитного троса и попадания напряжения ЛЭП в СПГ на тросе. Также следует учитывать, что при плавке гололеда на тросах переменным током в схемах, использующих землю в качестве токопровода, возможно увеличение тока нулевой последовательности в фазных проводах включенной ЛЭП за счет взаимоиндуктивной связи с током троса. Это может вызвать ложное срабатывание токовой защиты нулевой последовательности.
Особенностью расчета тока плавки гололеда на стальных грозозащитных тросах переменным током является зависимость их активного сопротивления и внутреннего индуктивного сопротивления от тока плавки. Пример этих зависимостей приведен в приложении Д.
Из таблицы Д.1 приложения Д следует, что для всех стальных тросов активное и внутреннее индуктивное сопротивления имеют нелинейный характер, сначала увеличиваясь с ростом тока, а затем снижаясь. Однако падение напряжения на них имеет монотонно возрастающий характер, поэтому итерационный процесс учета изменения сопротивления грозозащитного троса в зависимости от тока достаточно быстро сходится (пример приведен в приложении Е).
6.4.2 Схемы плавки гололеда на грозозащитных тросах переменным током
Для плавки гололеда на изолированных грозозащитных тросах применяют способ КЗ.
Основные СПГ на грозозащитных тросах переменным током приведены на рисунке 5. В качестве источника питания можно использовать обмотку трансформатора, соединенную как в треугольник, так и звезду, при этом сопротивление источника питания можно не учитывать.
а) "Грозозащитный трос - земля на линейном напряжении"
б) "Два грозозащитных троса - земля на линейном напряжении"
в) "Грозозащитный трос - грозозащитный трос
на линейном напряжении"
Рисунок 5 - Схемы плавки гололеда на грозозащитных тросах
переменным током
Ток плавки для указанных схем вычисляют по следующим формулам:
а) "грозозащитный трос - земля на линейном напряжении":
(47)
б) "два грозозащитных троса - земля на линейном напряжении":
(48)
в) "грозозащитный трос - грозозащитный трос на линейном напряжении":
(49)
где - сопротивление контура "грозозащитный трос - земля", Ом, вычисляют по формуле
(50)
где 0,05 Ом/км - удельное сопротивление земли на частоте 50 Гц. Расчетная глубина возврата тока через землю Dз равна 1000 м;
rтр - радиус грозозащитного троса, м;
Xтр - сопротивление взаимной индуктивности между двумя контурами "грозозащитный трос - земля", Ом, вычисляемое по формуле
(51)
Примеры расчета значений переменного тока плавки гололеда на грозозащитном тросе в различных схемах плавки приведены в приложении Е.
6.4.3 Схемы плавки гололеда на грозозащитных тросах постоянным током
Схемы соединений грозозащитных тросов при плавке гололеда постоянным током (см. рисунок 6) аналогичны схемам при плавке переменным током. Отличие состоит в источнике питания (применяют неуправляемую или управляемую трехфазную ВУ, ВУПГ и в учете только активных сопротивлений при расчете тока плавки).
а) "Грозозащитный трос - земля"
б) "Два грозозащитных троса - земля"
Рисунок 6 - Схемы плавки гололеда на грозозащитных тросах
постоянным током, лист 1
в) "Грозозащитный трос - грозозащитный трос"
Рисунок 6, лист 2
Источник питания с неуправляемой ВУ моделируется постоянной ЭДС Ud и внутренним эквивалентным активным сопротивлением установки плавки гололеда постоянным током Rвн.э:
Ud = 1,35·Uл, (52)
Источник питания с ВУПГ, имеющей фазоимпульсное управление с углом регулирования , моделируется ЭДС по формуле (46).
7 Выбор способа и схемы плавки гололеда
7.1 Общие положения
7.1.1 В состав СПГ входят: УПГ, коммутационные аппараты, в том числе, при плавке способом короткого замыкания - закорачивающий разъединитель плавки гололеда, а также провода и грозозащитные тросы проплавляемой ЛЭП, устройства защиты и диагностики. При плавке гололеда на ВЛ по методу трехфазного и двухфазного КЗ допускается закорачивание проводов заземляющими ножами, если их спуск к контуру заземления проверен на термическую устойчивость. Если допускает схема подстанции, целесообразно параллельное включение нескольких заземляющих ножей (например, заземляющих ножей линейного и обходного разъединителей).
7.1.2 СПГ должны быть простыми и надежными, в минимальной степени нарушать топологию сети. Плавку гололеда на проводах и грозозащитных тросах ЛЭП необходимо выполнять, как правило, без отключения не участвующих в СПГ ЛЭП и оборудования.
7.1.3 Плавку гололеда следует производить, по возможности, большими токами, что позволяет быстрее завершить ее и восстановить нормальную схему работы сети. Предельный ток плавки гололеда необходимо выбирать с учетом нагрева даже небольшого участка провода (грозозащитного троса) ЛЭП, на котором не было или опал гололед, а также сохранения допустимых габаритов ЛЭП и допустимого тока для оборудования СПГ.
7.1.4 Для сборки СПГ целесообразно использовать коммутационные аппараты с дистанционным управлением, а на объектах электроэнергетики без постоянного оперативного персонала - с применением телеуправления. Временные соединения, собираемые с использованием болтовых соединений, шлейфов, накладок, закороток, допускаются как исключение при невозможности применить иные схемные решения.
7.1.5 Для плавки гололеда на проводах ЛЭП классом напряжения 220 кВ и выше СПГ должны, как правило, выполняться на постоянном токе. Для плавки гололеда на проводах ВЛ классом напряжения 150 кВ и ниже и ЛЭП небольшой протяженности классом напряжения 220 кВ СПГ должны выполняться на постоянном или переменном токе. Для плавки гололеда на грозозащитных тросах ЛЭП СПГ должны выполняться на постоянном или переменном токе.
Для плавки гололеда на проводах ЛЭП классом напряжения 6 - 10 кВ в качестве источника тока плавки могут применяться резервные источники снабжения электрической энергией на базе дизельных генераторных установок, в том числе с применением специальных преобразователей тока для организации плавки гололеда постоянным током.
7.1.6 СПГ следует выбирать на основании результатов расчетов параметров режима плавки гололеда. Значение тока плавки гололеда должно быть достаточным для проплавления гололеда за время не более 60 мин при нормальных условиях охлаждения в соответствии с 5.4.1.
7.1.7 СПГ на проводах ЛЭП переменным током следует выполнять с использованием схем, приведенных на рисунках 2 и 3.
7.1.7.1 Метод трехфазного короткого замыкания является самым простым и удобным, поскольку плавка гололеда осуществляется сразу на всех проводах и является предпочтительным.
7.1.7.2 Применение способа двухфазного КЗ следует проводить сначала на двух фазах, а затем на третьей в сочетании с одним из освободившихся от гололеда проводов.
7.1.7.3 Схему "змейка" следует применять на коротких линиях, когда имеющееся напряжение слишком велико для плавки гололеда по методу трехфазного короткого замыкания.
7.1.7.4 Для регулирования тока плавки можно включать последовательно с обогреваемой линией дополнительные реакторы.
7.1.8 СПГ на проводах ЛЭП постоянным током необходимо выполнять с использованием схем, приведенных на рисунке 4.
7.1.9 СПГ на грозозащитных тросах ЛЭП необходимо выполнять с использованием схем, приведенных на рисунках 5 и 6.
7.1.10 В СПГ постоянным током, как правило, следует применять управляемые ВУ.
7.1.11 Релейную защиту оборудования, входящего в СПГ, следует выполнять с соблюдением требований раздела 8.
7.1.12 При использовании неуправляемых ВУ в СПГ постоянным током для ограничения аварийных токов при повреждении ВУ должны быть установлены токоограничивающие реакторы на каждый ВМ. Сопротивление токоограничивающего реактора необходимо выбирать исходя из условия снижения аварийного тока при пробое плеча ВМ или однофазном КЗ на стороне переменного тока ВУ до значения, обеспечивающего безопасное отключение ВУ при расчетном времени отключения выключателя плавки гололеда.
7.1.13 При использовании ВУПГ в СПГ постоянным током установка реакторов требуется в случае, если величина индуктивного сопротивления силового трансформатора и системы недостаточна для обеспечения нормальной коммутации тиристорных преобразователей ВМ. Кроме того, при присоединении ВУПГ через кабельную вставку или наличии в узле подключения ВУПГ отходящих кабельных линий ВУПГ необходимо подключать через реактор, установленный непосредственно у ВУПГ, для исключения отказа тиристорных вентилей из-за негативного влияния емкости кабельной линии на процесс открытия тиристоров.
7.1.14 ВУПГ за счет регулирования Iпл позволяют охватить плавкой гололеда больше отходящих от ПС ЛЭП.
На основе анализа номинальных параметров конкретной ВУПГ и параметров проплавляемых ЛЭП выбирается схема плавки:
- если Udном, Idном и Rвн.э одной ВУПГ обеспечивает ток плавки Iпл, то применяются схемы плавки, приведенные на рисунках 4 а), 4 д), 4 е);
- если Udном одной ВУПГ не обеспечивает Iпл и Idном ВУПГ выше Iпл, то применяются схемы плавки, приведенные на рисунках 4 б), 4 в) или 4 и);
- если Udном двух ВУПГ на одной ПС не обеспечивает Iпл и Idном ВУПГ выше Iпл, то применяются схемы плавки, приведенные на рисунке 4 г).
Примечание - Указанные выше схемы применяются, если угол управления ниже заявленного в паспорте на ВУПГ (например, ниже 60°).
Схемы плавки ВУПГ [рисунки 4 б), 4 ж)] можно применять для сравнительно коротких линий, в тех случаях, когда угол управления выше заявленного в паспорте. При этом на одной ПС ВУПГ работает в выпрямительном режиме, а на другой - в инверторном.
Решение по схеме плавки гололеда с применением ВУПГ определяется проектом.
7.1.15 Разработку СПГ и выбор способа плавки гололеда вновь строящихся (реконструируемых) и действующих ЛЭП следует выполнять на основании следующей информации:
- районирование по гололеду территории, где проходит (будет проходить) ЛЭП; определение участков ЛЭП, подверженных гололедообразованию;
- статистика отключений ЛЭП за максимально возможный период в рассматриваемом районе по причине гололедообразования;
- данные наблюдений гололедообразования на ЛЭП в рассматриваемом районе за максимально возможный период;
- конструктивные параметры ЛЭП (длина, габариты, механическая прочность проводов и опор, марки грозозащитных тросов и проводов);
- данные по допустимой температуре нагрева проводов, грозозащитных тросов ЛЭП;
- данные об электроустановках, рассматриваемых в качестве источника плавки гололеда (мощность трансформаторов, класс напряжения и схема распределительных устройств, фактические и допустимые нагрузки действующего оборудования и ЛЭП, наличие генераторов, рабочие уровни напряжения и т.д.);
- влияния режима плавки гололеда на уровни напряжения в прилегающей к источнику плавки сети.
7.1.16 Для действующих ЛЭП разработку СПГ и выбор метода плавки гололеда необходимо выполнять в случаях, предусмотренных [2], а также:
- при выявлении в результате эксплуатации линий, подверженных гололедообразованию и "пляске" проводов при гололедообразовании, обладающих недостаточной механической стойкостью при максимально возможном гололедообразовании;
- выявлении несоответствия параметров плавки гололеда, зафиксированных во время плавки (при опробовании схемы плавки) гололеда, расчетным параметрам;
- вводе нового или реконструкции существующего оборудования электрической сети, в том числе задействованного в СПГ.
7.1.17 Организации, эксплуатирующие ЛЭП, должны согласовать проектные решения по выбору способа плавки гололеда и СПГ на проводах и грозозащитных тросах ЛЭП с организациями, оборудование которых задействовано в плавке гололеда, и с диспетчерским центром, в диспетчерском управлении, в ведении которых находится ЛЭП.
7.1.18 Правильность выбора СПГ и способа плавки гололеда необходимо определять проверочными расчетами параметров плавки гололеда, выполняемыми в соответствии с требованиями разделов 5 и 6.
7.2 Выбор и проверка электрооборудования схем плавки гололеда
7.2.1 Электрооборудование, используемое в СПГ, допускает определенные перегрузки по току, что объясняется низкой температурой окружающей среды и сравнительной кратковременностью режима плавки гололеда.
7.2.2 При использовании в СПГ генераторных установок следует учитывать, что они работают при низком значении , что ограничивает их мощность по допустимому току ротора, допустимое значение перегрузки можно увеличить по согласованию с заводом-изготовителем.
7.2.3 Перегрузочную способность силовых трансформаторов следует определять в соответствии с требованиями [3].
7.2.4 При установке специальных трансформаторов, предназначенных, в основном, для целей плавки гололеда, и работающих в течение нескольких десятков часов в году, допустимое значение перегрузки можно увеличить по согласованию с заводом-изготовителем.
7.2.5 Номинальные токи трансформаторов тока, высокочастотных заградителей, выключателей и разъединителей должны соответствовать максимальным расчетным токам плавки гололеда.
В случае несоответствия оборудования данному требованию допустимые значения перегрузки по току, но не более 50% от номинального значения, должны согласовываться:
- с эксплуатирующей организацией - для находящегося в эксплуатации оборудования;
- заводами - изготовителями соответствующих типов оборудования - для оборудования, планируемого к установке, при отсутствии серийно выпускаемого оборудования.
7.2.6 Трансформаторы тока и коммутационные аппараты, препятствующие проведению плавки гололеда, следует зашунтировать, заменить или исключить из СПГ.
7.2.7 При использовании трансформаторов тока для измерения тока плавки их нагрузка допускается в пределах, обеспечивающих требуемую точность измерений.
7.2.8 На время плавки гололеда постоянным током необходимо отключать все электромагнитные ТН, на которых появляется постоянное напряжение, для исключения их повреждения. Возможно подключение ТН через блок конденсаторов и резисторов или применение емкостных ТН, не требующих отключения при плавке.
7.2.9 Необходимо проверять все технические средства установки, включая средства контроля и управления, в т.ч. средства самодиагностики.
8 Релейная защита схем плавки гололеда
8.1 В СПГ переменным током на проводах ЛЭП согласно схемам (см. рисунки 2, 3) и на грозозащитных тросах ЛЭП согласно схемам (см. рисунок 4) для защиты от междуфазных КЗ и замыканий провода или троса на землю следует применять максимальную токовую защиту (подключается к ДТФ). Настройку токовой защиты Iн.т.з необходимо выполнять с учетом необходимости отстройки от максимального тока плавки
Imax = 1,2·Iпл. (53)
8.2 В СПГ переменным током на проводах и грозозащитных тросах ЛЭП согласно схемам [см. рисунки 2 а) - и), 3, 5 а), 5 б)] для защиты от обрыва провода или троса без КЗ или с замыканием на землю через большое переходное сопротивление следует применять минимальную токовую защиту (подключается к ДТ0). Настройку минимальной токовой защиты следует выполнять с учетом необходимости отстройки от минимального тока плавки Imin и вычислять по формуле
Imin = 0,9·Iпл. (54)
8.3 В СПГ переменным током на проводах ЛЭП по схеме встречного включения фаз согласно схеме (см. рисунок 3) на обоих концах ЛЭП должны применять следующие виды защит:
- двухступенчатую направленную дистанционную защиту от междуфазных КЗ в том случае, если токовая защита от междуфазных КЗ не обеспечивает требуемой чувствительности (подключается к ДТФ);
- двухступенчатую токовую защиту от междуфазных КЗ и замыкании провода на землю (подключается к ДТФ и ДТ0);
- одноступенчатую токовую защиту нулевой последовательности от замыкания провода на землю (подключается к ДТ0).
8.4 В СПГ постоянным током на проводах и грозозащитных тросах согласно схемам [см. рисунки 4 а) - и), 6 а) - в)] в состав устройств релейной защиты должны входить следующие устройства:
- максимальная токовая защита на стороне переменного напряжения УПГ, которая действует на отключение выключателя УПГ при междуфазных КЗ и замыканиях провода или грозозащитного троса на землю. Настройку максимальной токовой защиты следует выполнять с учетом необходимости отстройки от начального тока плавки при минимальной температуре провода (подключается к ДТФ и ДТ0);
- релейная защита от КЗ на землю, устанавливаемая в цепи защитного заземления полюса УПГ, которая действует на отключение выключателя УПГ при замыканиях провода или грозозащитного троса на землю (подключается к ДТ0);
- минимальная токовая защита, которая действует на отключение выключателя УПГ при обрыве провода или грозозащитного троса без КЗ или с замыканием на землю через большое переходное сопротивление, а также при отключении второй УПГ, если для плавки гололеда используются две УПГ по концам ЛЭП. Настройку минимальной токовой защиты следует выполнять с учетом необходимости отстройки от минимального тока плавки при максимальной температуре провода (подключается к ДТФ и ДТ0);
- релейная защита от пробоя плеча ВУ, которая должна выявлять пробой плеча ВУ. Функции защиты от пробоя плеча и внутренних неисправностей управляемой ВУПГ должны выполняться системой управления тиристорами ВМ. Данная защита должна действовать на отключение поврежденной УПГ [для неуправляемой УПГ - выключатели на высшей стороне силового трансформатора (автотрансформатора), питающего ВУ; для управляемой ВУПГ - выключателем с низшей стороны трансформатора (автотрансформатора), питающего УПГ, после закрытия тиристоров ВУПГ с помощью системы управления тиристорами] (подключается к ДТФ и ДТ0); релейную защиту управляемой ВУ следует дополнять защитами, обусловленными свойствами тиристоров. Система управления ВУПГ должна обеспечивать отсутствие апериодической составляющей при включении ВУПГ, упреждающе запирать импульсы управления при отключении ВУПГ выключателем.
8.5 ВУПГ, как правило, должны иметь защиты:
- при несимметрии питающей сети (обрыв фазы);
- при отключении (недопустимом снижении напряжения) сети собственных нужд;
- от перегрева вентилей;
- минимального тока (обрыв в цепи постоянного тока);
- максимального тока;
- нарушения коммутации вентилей (проверка соответствия вектора импульсов вектору фазных токов);
- при возникновении в любой из фаз сверхтоков система управления ВУПГ должна запирать импульсы управления и при непрекращении тока подавать сигнал на отключение выключателя ВУ от сети. Система управления должна снимать импульсы управления при устойчивом снижении выпрямленного тока;

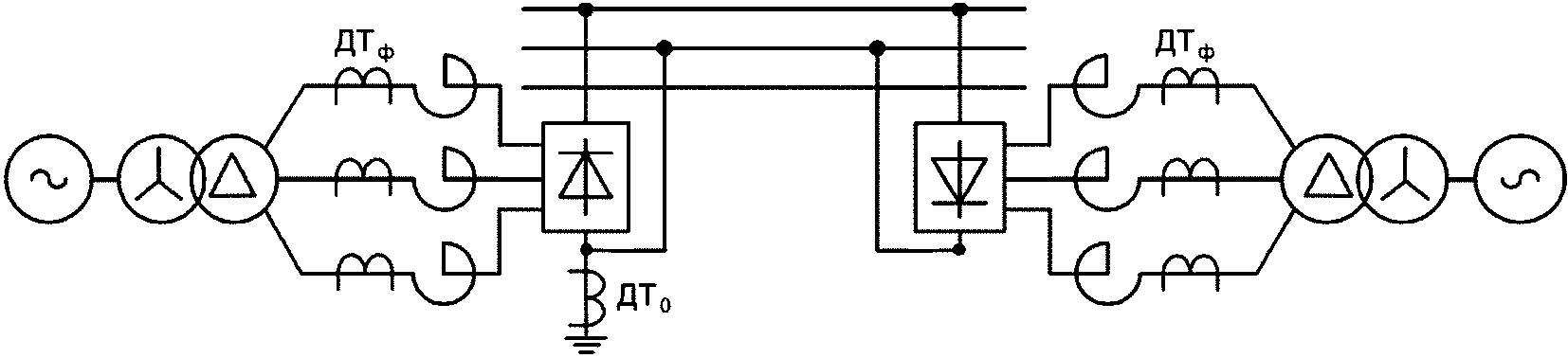

- рекомендуется применение дифференциальной защиты ВУПГ от сверхтока.
8.6 В СПГ постоянным током на стороне переменного напряжения УПГ с низшей стороны трансформатора (автотрансформатора), питающего УПГ, должны быть установлены трансформаторы тока с зазором (разрезным магнитопроводом) для отстройки от насыщения сердечника трансформатора тока апериодической составляющей тока в аварийном режиме.
8.7 Микропроцессорные системы управления ВУПГ должны иметь возможность задания планируемого сопротивления проводов ВЛ с целью организации сигнализации и защиты при замыкании проводов друг на друга или на землю в процессе проведения плавки.
Приложение А
(справочное)
ТАБЛИЦЫ РАСЧЕТНЫХ ВЕЛИЧИН ДЛЯ ПРОВОДОВ МАРКИ АС <1>
--------------------------------
<1> Марки по ГОСТ 839.
А.1 Провод АС 70/11
Таблица А.1.1
Максимально допустимый ток Iм.д, А
Температура воздуха , °C
Скорость ветра при гололеде vг, м/с
2
5
10
15
Направление ветра
0
417
510
597
657
-5
428
523
613
674
-10
438
536
629
691
-15
448
549
644
708
-20
458
561
658
724
Направление ветра
0
543
672
792
874
-5
558
690
814
897
-10
571
707
835
920
-15
585
724
855
943
-20
598
741
874
964
Таблица А.1.2
Критическая толщина стенки гололеда bкр.г, мм
Температура воздуха , °C
Скорость ветра при гололеде vг, м/с
2
5
10
15
0
38
56
77
93
-5
35
53
74
90
-10
32
48
69
86
-15
29
45
65
83
-20
26
41
60
78
Таблица А.1.3
Ток профилактического подогрева Iп.п, А, при направлении
ветра
Температура воздуха , °C
Скорость ветра при гололеде vг, м/с
2
5
10
15
0
99
123
146
162
-5
214
267
317
350
-10
279
348
413
456
-15
336
420
498
550
-20
385
481
570
630
Таблица А.1.4
Ток 60-минутной плавки I(60), А, при направлении
ветра
Температура воздуха , °C
Скорость ветра при гололеде vг, м/с
2
5
10
15
20
25
30
Толщина цилиндрической стенки гололедного отложения bг = 5 мм
0
176
188
199
207
213
218
222
-5
230
260
288
308
322
335
346
-10
274
316
356
384
406
427
446
-15
311
364
414
450
482
508
531
-20
345
407
466
512
548
578
604
Толщина цилиндрической стенки гололедного отложения bг = 10 мм
0
231
239
247
252
256
260
263
-5
274
298
320
335
346
355
364
-10
312
347
379
401
418
433
449
-15
346
390
431
460
485
512
534
-20
376
429
478
516
552
582
608
Толщина цилиндрической стенки гололедного отложения bг = 15 мм
0
275
281
287
291
295
297
299
-5
313
332
350
362
371
379
385
-10
347
376
403
421
436
448
458
-15
377
415
451
475
494
515
537
-20
406
452
494
524
556
586
611
Толщина цилиндрической стенки гололедного отложения bг = 20 мм
0
313
318
323
326
329
331
333
-5
347
363
378
389
396
403
408
-10
379
403
427
443
455
465
474
-15
407
440
471
492
508
523
541
-20
434
474
512
538
561
590
615
Толщина цилиндрической стенки гололедного отложения bг = 30 мм
0
377
381
385
388
389
391
392
-5
407
420
431
439
445
450
454
-10
435
455
473
485
495
503
509
-15
461
488
512
528
541
551
561
-20
486
518
549
569
585
600
623
Толщина цилиндрической стенки гололедного отложения bг = 40 мм
0
432
436
439
440
442
443
444
-5
459
469
479
485
490
493
497
-10
485
501
516
526
534
540
545
-15
510
531
552
565
575
583
591
-20
533
560
585
601
614
625
635
А.2 Провод АС 70/72
Таблица А.2.1
Максимально допустимый ток Iм.д, А
Температура воздуха , °C
Скорость ветра при гололеде vг, м/с
2
5
10
15
Направление ветра
0
456
555
649
712
-5
467
569
666
731
-10
478
583
682
750
-15
489
597
699
768
-20
500
610
714
785
Направление ветра
0
590
729
858
946
-5
606
748
881
971
-10
621
767
904
996
-15
636
785
925
1020
-20
650
803
947
1043
Таблица А.2.2
Критическая толщина стенки гололеда bкр.г, мм
Температура воздуха , °C
Скорость ветра при гололеде vг, м/с
2
5
10
15
0
33
50
68
81
-5
30
45
65
78
-10
27
42
60
75
-15
26
39
57
72
-20
23
36
53
68
Таблица А.2.3
Ток профилактического подогрева Iп.п, А, при направлении
ветра
Температура воздуха , °C
Скорость ветра при гололеде vг, м/с
2
5
10
15
0
107
133
158
175
-5
231
289
342
378
-10
302
376
446
493
-15
364
454
538
594
-20
416
520
616
681
Таблица А.2.4
Ток 60-минутной плавки I(60), А, при направлении
ветра
Температура воздуха , °C
Скорость ветра при гололеде vг, м/с
2
5
10
15
20
25
30
Толщина цилиндрической стенки гололедного отложения bг = 5 мм
0
201
213
225
233
240
245
250
-5
257
289
319
340
355
368
380
-10
303
349
391
421
443
463
482
-15
343
400
453
489
520
549
574
-20
379
445
507
553
592
624
653
Толщина цилиндрической стенки гололедного отложения bг = 10 мм
0
265
273
282
287
292
295
299
-5
310
334
358
373
386
396
404
-10
349
386
420
444
461
476
490
-15
385
431
475
505
529
552
576
-20
416
472
525
561
595
628
655
Толщина цилиндрической стенки гололедного отложения bг = 15 мм
0
317
323
330
334
337
340
342
-5
355
375
394
407
417
425
432
-10
390
421
450
469
484
496
507
-15
422
462
500
525
545
561
579
-20
452
500
545
576
602
631
658
Толщина цилиндрической стенки гололедного отложения bг = 20 мм
0
361
367
372
375
378
380
382
-5
396
413
429
439
448
454
460
-10
428
454
479
495
508
519
527
-15
457
492
525
546
563
577
590
-20
485
527
567
594
615
635
662
Толщина цилиндрической стенки гололедного отложения bг = 30 мм
0
437
441
445
447
449
451
452
-5
466
479
491
499
505
510
514
-10
494
515
534
547
557
564
571
-15
521
548
574
591
604
615
624
-20
546
580
611
633
649
663
675
Толщина цилиндрической стенки гололедного отложения bг = 40 мм
0
501
504
507
509
511
512
513
-5
528
538
548
554
559
563
566
-10
553
570
586
596
604
610
615
-15
577
600
621
635
646
654
661
-20
600
629
655
672
685
696
706
А.3 Провод АС 95/16
Таблица А.3.1
Максимально допустимый ток Iм.д, А
Температура воздуха , °C
Скорость ветра при гололеде vг, м/с
2
5
10
15
Направление ветра
0
518
633
740
813
-5
532
649
760
835
-10
544
665
779
856
-15
557
681
798
877
-20
569
696
816
897
Направление ветра
0
674
832
981
1081
-5
691
854
1007
1110
-10
708
876
1033
1138
-15
725
897
1057
1166
-20
741
917
1082
1193
Таблица А.3.2
Критическая толщина стенки гололеда bкр.г, мм
Температура воздуха , °C
Скорость ветра при гололеде vг, м/с
2
5
10
15
0
35
53
72
87
-5
32
48
68
83
-10
29
45
65
80
-15
27
42
60
77
-20
24
38
57
72
Таблица А.3.3
Ток профилактического подогрева Iп.п, А, при направлении
ветра
Температура воздуха , °C
Скорость ветра при гололеде vг, м/с
2
5
10
15
0
122
153
181
200
-5
264
330
391
433
-10
345
430
510
564
-15
416
519
615
680
-20
476
594
704
778
Таблица А.3.4
Ток 60-минутной плавки I(60), А, при направлении
ветра
Температура воздуха , °C
Скорость ветра при гололеде vг, м/с
2
5
10
15
20
25
30
Толщина цилиндрической стенки гололедного отложения bг = 5 мм
0
224
238
252
262
269
275
281
-5
290
326
361
385
403
418
431
-10
343
395
444
478
504
528
551
-15
389
454
515
557
595
628
656
-20
430
506
578
632
677
714
747
Толщина цилиндрической стенки гололедного отложения bг = 10 мм
0
295
305
314
321
326
330
334
-5
348
376
403
421
435
446
456
-10
393
435
475
502
523
541
557
-15
434
488
538
573
601
631
659
-20
471
535
596
639
681
719
750
Толщина цилиндрической стенки гололедного отложения bг = 15 мм
0
352
360
367
372
376
379
382
-5
398
421
443
457
469
478
486
-10
438
474
507
530
547
561
574
-15
475
522
565
594
617
638
663
-20
510
566
618
654
686
723
754
Толщина цилиндрической стенки гололедного отложения bг = 20 мм
0
401
407
413
418
421
423
426
-5
442
461
480
492
502
509
516
-10
479
510
539
558
573
585
595
-15
514
554
592
617
637
654
669
-20
546
595
641
672
697
727
758
Толщина цилиндрической стенки гололедного отложения bг = 30 мм
0
485
489
494
497
499
501
502
-5
520
535
549
558
565
571
576
-10
553
577
599
614
625
634
642
-15
584
616
646
666
681
693
704
-20
613
653
690
714
733
750
767
Толщина цилиндрической стенки гололедного отложения bг = 40 мм
0
556
560
563
565
567
569
570
-5
587
600
611
618
624
628
632
-10
618
637
655
667
676
684
690
-15
646
673
697
714
726
736
744
-20
674
707
737
757
773
786
797
А.4 Провод АС 95/141
Таблица А.4.1
Максимально допустимый ток Iм.д, А
Температура воздуха , °C
Скорость ветра при гололеде vг, м/с
2
5
10
15
Направление ветра
0
566
687
802
880
-5
581
705
823
903
-10
594
722
844
926
-15
608
739
863
948
-20
621
755
883
969
Направление ветра
0
731
900
1059
1166
-5
750
924
1087
1197
-10
768
947
1114
1227
-15
786
970
1141
1257
-20
804
992
1167
1286
Таблица А.4.2
Критическая толщина стенки гололеда bкр.г, мм
Температура воздуха , °C
Скорость ветра при гололеде vг, м/с
2
5
10
15
0
30
44
60
72
-5
27
41
57
69
-10
26
38
54
66
-15
23
36
51
63
-20
21
32
48
60
Таблица А.4.3
Ток профилактического подогрева Iп.п, А, при направлении
ветра
Температура воздуха , °C
Скорость ветра при гололеде vг, м/с
2
5
10
15
0
131
164
195
215
-5
285
356
421
465
-10
372
464
549
607
-15
448
559
662
731
-20
513
640
758
838
Таблица А.4.4
Ток 60-минутной плавки I(60), А, при направлении
ветра
Температура воздуха , °C
Скорость ветра при гололеде vг, м/с
2
5
10
15
20
25
30
Толщина цилиндрической стенки гололедного отложения bг = 5 мм
0
259
273
288
298
305
312
318
-5
326
364
401
426
445
461
475
-10
382
437
489
524
552
575
596
-15
430
499
564
608
643
675
706
-20
474
554
631
683
728
768
803
Толщина цилиндрической стенки гололедного отложения bг = 10 мм
0
345
354
364
371
376
380
384
-5
397
426
454
473
488
500
510
-10
444
488
530
558
580
598
614
-15
486
542
596
632
660
685
708
-20
525
592
656
700
735
771
806
Толщина цилиндрической стенки гололедного отложения bг = 15 мм
0
412
420
428
433
437
440
443
-5
457
481
504
519
531
541
549
-10
498
535
570
593
611
626
639
-15
536
584
630
660
684
704
721
-20
572
630
685
722
751
777
809
Толщина цилиндрической стенки гололедного отложения bг = 20 мм
0
471
477
483
487
490
493
495
-5
511
531
550
563
572
580
587
-10
548
580
610
629
644
657
668
-15
583
625
664
690
710
727
742
-20
616
667
715
747
772
793
814
Толщина цилиндрической стенки гололедного отложения bг = 30 мм
0
570
575
579
582
584
586
588
-5
604
619
634
643
650
656
661
-10
636
661
684
699
710
720
728
-15
667
700
731
751
767
779
790
-20
696
737
775
800
819
836
850
Толщина цилиндрической стенки гололедного отложения bг = 40 мм
0
570
575
579
582
584
586
588
-5
604
619
634
643
650
656
661
-10
636
661
684
699
710
720
728
-15
667
700
731
751
767
779
790
-20
696
737
775
800
819
836
850
А.5 Провод АС 120/19
Таблица А.5.1
Максимально допустимый ток Iм.д, А
Температура воздуха , °C
Скорость ветра при гололеде vг, м/с
2
5
10
15
Направление ветра
0
595
725
847
931
-5
610
744
870
955
-10
625
762
892
979
-15
639
780
913
1003
-20
653
797
933
1026
Направление ветра
0
771
952
1121
1235
-5
792
977
1151
1269
-10
811
1002
1181
1301
-15
830
1026
1209
1333
-20
849
1049
1237
1363
Таблица А.5.2
Критическая толщина стенки гололеда bкр.г, мм
Температура воздуха , °C
Скорость ветра при гололеде vг, м/с
2
5
10
15
0
33
50
68
83
-5
30
47
65
80
-10
27
42
62
75
-15
26
39
57
72
-20
23
36
54
69
Таблица А.5.3
Ток профилактического подогрева Iп.п, А, при направлении
ветра
Температура воздуха , °C
Скорость ветра при гололеде vг, м/с
2
5
10
15
0
139
174
207
228
-5
302
377
447
494
-10
394
492
583
644
-15
475
593
703
776
-20
544
679
805
889
Таблица А.5.4
Ток 60-минутной плавки I(60), А, при направлении
ветра
Температура воздуха , °C
Скорость ветра при гололеде vг, м/с
2
5
10
15
20
25
30
Толщина цилиндрической стенки гололедного отложения bг = 5 мм
0
262
277
293
304
312
320
325
-5
336
377
416
443
464
481
496
-10
396
455
511
549
579
604
630
-15
448
522
591
639
680
717
749
-20
495
581
663
722
773
816
853
Толщина цилиндрической стенки гололедного отложения bг = 10 мм
0
346
356
367
375
381
385
389
-5
404
436
466
487
503
516
527
-10
455
503
548
579
603
622
640
-15
501
563
620
659
690
721
753
-20
544
617
685
733
778
820
857
Толщина цилиндрической стенки гололедного отложения bг = 15 мм
0
413
421
430
435
440
443
446
-5
463
489
514
531
544
554
563
-10
509
549
587
612
632
648
662
-15
551
603
652
685
711
733
757
-20
590
653
712
752
786
825
861
Толщина цилиндрической стенки гололедного отложения bг = 20 мм
0
471
478
484
489
493
496
498
-5
516
538
559
573
584
592
599
-10
558
592
625
646
663
676
688
-15
596
642
684
713
735
754
770
-20
633
688
740
775
803
830
865
Толщина цилиндрической стенки гололедного отложения bг = 30 мм
0
569
574
579
583
585
587
589
-5
608
625
641
651
659
665
671
-10
644
671
697
713
726
736
745
-15
679
715
749
771
788
802
814
-20
712
756
798
825
847
865
882
Толщина цилиндрической стенки гололедного отложения bг = 40 мм
0
653
657
661
663
665
667
668
-5
688
701
714
722
728
733
738
-10
721
743
763
777
787
795
802
-15
753
782
810
828
842
853
863
-20
783
820
854
877
894
909
921
А.6 Провод АС 120/27
Таблица А.6.1
Максимально допустимый ток Iм.д, А
Температура воздуха , °C
Скорость ветра при гололеде vг, м/с
2
5
10
15
Направление ветра
0
592
722
844
927
-5
608
740
866
951
-10
622
759
888
975
-15
636
776
909
998
-20
650
794
929
1021
Направление ветра
0
768
948
1116
1230
-5
788
973
1146
1263
-10
808
998
1175
1295
-15
827
1021
1204
1327
-20
845
1045
1231
1357
Таблица А.6.2
Критическая толщина стенки гололеда bкр.г, мм
Температура воздуха , °C
Скорость ветра при гололеде vг, м/с
2
5
10
15
0
33
50
68
81
-5
30
45
65
78
-10
27
42
60
75
-15
26
39
57
72
-20
23
36
54
68
Таблица А.6.3
Ток профилактического подогрева Iп.п, А, при направлении
ветра
Температура воздуха , °C
Скорость ветра при гололеде vг, м/с
2
5
10
15
0
139
173
206
227
-5
301
376
445
492
-10
392
490
580
641
-15
473
590
699
773
-20
541
676
801
885
Таблица А.6.4
Ток 60-минутной плавки I(60), А, при направлении
ветра
Температура воздуха , °C
Скорость ветра при гололеде vг, м/с
2
5
10
15
20
25
30
Толщина цилиндрической стенки гололедного отложения bг = 5 мм
0
261
277
292
303
312
318
325
-5
334
375
415
442
462
479
494
-10
394
453
509
547
576
602
627
-15
446
520
589
636
677
714
746
-20
493
579
660
719
770
812
849
Толщина цилиндрической стенки гололедного отложения bг = 10 мм
0
345
356
366
374
380
384
389
-5
403
435
465
485
501
514
525
-10
454
502
547
577
600
620
638
-15
500
561
618
657
688
718
749
-20
542
614
683
730
774
816
852
Толщина цилиндрической стенки гололедного отложения bг = 15 мм
0
412
420
429
435
439
442
445
-5
462
488
513
529
542
552
561
-10
508
547
585
610
630
646
660
-15
549
601
650
683
708
730
753
-20
588
650
709
749
782
821
857
Толщина цилиндрической стенки гололедного отложения bг = 20 мм
0
470
477
484
488
492
494
497
-5
515
537
557
571
582
591
598
-10
556
591
623
644
661
674
686
-15
595
640
683
711
733
751
768
-20
631
686
738
772
800
826
861
Толщина цилиндрической стенки гололедного отложения bг = 30 мм
0
568
573
578
581
584
586
588
-5
607
623
639
650
657
664
669
-10
643
670
695
711
724
734
743
-15
677
713
747
769
786
800
812
-20
710
754
795
823
844
862
878
Толщина цилиндрической стенки гололедного отложения bг = 40 мм
0
652
656
660
662
664
666
667
-5
686
700
712
721
727
732
736
-10
719
741
762
775
785
793
800
-15
751
780
808
826
839
851
860
-20
781
818
852
874
892
906
918
А.7 Провод АС 150/19
Таблица А.7.1
Максимально допустимый ток Iм.д, А
Температура воздуха , °C
Скорость ветра при гололеде vг, м/с
2
5
10
15
Направление ветра
0
685
834
974
1069
-5
703
855
1000
1098
-10
719
876
1025
1125
-15
736
897
1049
1152
-20
752
917
1073
1178
Направление ветра
0
887
1094
1288
1418
-5
910
1123
1322
1457
-10
933
1151
1356
1494
-15
955
1179
1388
1530
-20
976
1205
1420
1565
Таблица А.7.2
Критическая толщина стенки гололеда bкр.г, мм
Температура воздуха , °C
Скорость ветра при гололеде vг, м/с
2
5
10
15
0
33
50
68
81
-5
30
45
65
78
-10
27
42
60
75
-15
26
39
57
72
-20
23
36
54
68
Таблица А.7.3
Ток профилактического подогрева Iп.п, А, при направлении
ветра
Температура воздуха , °C
Скорость ветра при гололеде vг, м/с
2
5
10
15
0
160
200
237
262
-5
347
433
513
567
-10
452
565
669
739
-15
545
681
806
891
-20
624
779
924
1020
Таблица А.7.4
Ток 60-минутной плавки I(60), А, при направлении
ветра
Температура воздуха , °C
Скорость ветра при гололеде vг, м/с
2
5
10
15
20
25
30
Толщина цилиндрической стенки гололедного отложения bг = 5 мм
0
306
324
341
354
363
371
378
-5
390
436
482
512
536
556
573
-10
458
526
590
633
667
696
723
-15
517
602
682
736
780
823
860
-20
571
670
763
829
887
936
978
Толщина цилиндрической стенки гололедного отложения bг = 10 мм
0
405
417
430
438
444
450
455
-5
471
507
542
565
583
598
611
-10
529
584
635
670
697
719
739
-15
581
651
717
761
796
828
863
-20
629
712
791
845
892
941
982
Толщина цилиндрической стенки гололедного отложения bг = 15 мм
0
484
494
503
510
515
519
522
-5
541
571
599
618
632
644
654
-10
593
638
681
710
732
750
766
-15
640
699
755
793
822
847
870
-20
684
756
823
869
906
945
987
Толщина цилиндрической стенки гололедного отложения bг = 20 мм
0
552
560
568
573
577
580
583
-5
603
628
652
668
680
689
698
-10
650
689
726
751
769
785
798
-15
694
745
794
826
851
872
891
-20
735
798
857
897
928
956
992
Толщина цилиндрической стенки гололедного отложения bг = 30 мм
0
668
674
680
683
686
688
690
-5
712
731
748
760
769
776
783
-10
752
783
811
830
845
856
866
-15
791
832
871
896
915
931
944
-20
828
879
926
957
981
1002
1020
Толщина цилиндрической стенки гололедного отложения bг = 40 мм
0
767
772
776
779
781
783
784
-5
806
821
835
845
852
857
862
-10
843
868
891
906
917
927
934
-15
878
912
943
964
979
992
1003
-20
912
954
993
1019
1038
1054
1068
А.8 Провод АС 150/24
Таблица А.8.1
Максимально допустимый ток Iм.д, А
Температура воздуха , °C
Скорость ветра при гололеде vг, м/с
2
5
10
15
Направление ветра
0
691
840
981
1077
-5
708
862
1007
1106
-10
725
883
1032
1133
-15
741
903
1057
1161
-20
757
923
1080
1187
Направление ветра
0
894
1102
1297
1429
-5
917
1131
1332
1467
-10
940
1159
1365
1504
-15
962
1187
1398
1541
-20
983
1214
1430
1576
Таблица А.8.2
Критическая толщина стенки гололеда bкр.г, мм
Температура воздуха , °C
Скорость ветра при гололеде vг, м/с
2
5
10
15
0
32
47
65
78
-5
29
44
62
75
-10
27
41
57
72
-15
24
38
54
69
-20
21
35
51
65
Таблица А.8.3
Ток профилактического подогрева Iп.п, А, при направлении
ветра
Температура воздуха , °C
Скорость ветра при гололеде vг, м/с
2
5
10
15
0
161
201
239
264
-5
349
436
517
571
-10
456
569
673
744
-15
549
685
812
897
-20
629
785
930
1028
Таблица А.8.4
Ток 60-минутной плавки I(60), А, при направлении
ветра
Температура воздуха , °C
Скорость ветра при гололеде vг, м/с
2
5
10
15
20
25
30
Толщина цилиндрической стенки гололедного отложения bг = 5 мм
0
309
327
345
357
367
375
382
-5
393
440
486
517
540
560
577
-10
462
530
595
638
672
701
728
-15
522
607
687
742
786
829
866
-20
575
675
769
835
893
943
985
Толщина цилиндрической стенки гололедного отложения bг = 10 мм
0
409
422
434
442
449
455
459
-5
476
512
547
571
589
604
616
-10
534
589
641
676
703
725
745
-15
587
657
723
767
803
834
870
-20
635
718
797
851
898
947
989
Толщина цилиндрической стенки гололедного отложения bг = 15 мм
0
490
499
509
515
520
524
528
-5
547
576
605
623
638
650
660
-10
598
644
687
716
739
757
773
-15
646
705
762
799
829
854
877
-20
690
762
830
876
913
952
994
Толщина цилиндрической стенки гололедного отложения bг = 20 мм
0
559
567
574
579
583
587
589
-5
609
634
658
674
686
696
705
-10
656
696
733
758
777
792
805
-15
700
752
801
834
859
880
898
-20
741
805
864
904
936
964
998
Толщина цилиндрической стенки гололедного отложения bг = 30 мм
0
676
682
687
691
694
696
698
-5
719
738
756
768
777
784
791
-10
760
791
819
838
853
864
874
-15
799
840
879
904
923
939
953
-20
836
887
934
966
990
1010
1028
Толщина цилиндрической стенки гололедного отложения bг = 40 мм
0
776
780
784
787
790
791
793
-5
814
830
844
853
861
866
871
-10
851
876
900
915
926
936
944
-15
887
921
952
973
989
1001
1012
-20
921
963
1002
1028
1048
1064
1078
А.9 Провод АС 150/34
Таблица А.9.1
Максимально допустимый ток Iм.д, А
Температура воздуха , °C
Скорость ветра при гололеде vг, м/с
2
5
10
15
Направление ветра
0
690
839
980
1076
-5
708
861
1006
1104
-10
724
882
1031
1132
-15
741
902
1055
1159
-20
757
922
1079
1185
Направление ветра
0
893
1100
1295
1426
-5
916
1129
1330
1465
-10
939
1158
1363
1502
-15
961
1186
1396
1539
-20
982
1212
1428
1574
Таблица А.9.2
Критическая толщина стенки гололеда bкр.г, мм
Температура воздуха , °C
Скорость ветра при гололеде vг, м/с
2
5
10
15
0
30
45
62
74
-5
29
42
59
71
-10
26
39
56
68
-15
24
36
53
65
-20
21
33
48
62
Таблица А.9.3
Ток профилактического подогрева Iп.п, А, при направлении
ветра
Температура воздуха , °C
Скорость ветра при гололеде vг, м/с
2
5
10
15
0
161
201
238
263
-5
349
435
516
570
-10
455
568
672
743
-15
548
684
811
896
-20
628
784
929
1026
Таблица А.9.4
Ток 60-минутной плавки I(60), А, при направлении
ветра
Температура воздуха , °C
Скорость ветра при гололеде vг, м/с
2
5
10
15
20
25
30
Толщина цилиндрической стенки гололедного отложения bг = 5 мм
0
310
328
345
358
367
376
383
-5
393
441
486
517
540
560
577
-10
462
530
595
638
672
701
727
-15
522
607
687
741
785
827
864
-20
575
675
768
834
892
941
983
Толщина цилиндрической стенки гололедного отложения bг = 10 мм
0
411
423
435
444
450
456
460
-5
477
513
548
571
589
604
617
-10
535
589
641
676
703
725
745
-15
587
657
723
768
802
834
868
-20
635
718
797
851
897
945
987
Толщина цилиндрической стенки гололедного отложения bг = 15 мм
0
491
501
510
517
522
526
529
-5
548
577
605
625
639
651
661
-10
599
645
688
717
739
757
773
-15
647
706
762
800
829
854
877
-20
690
763
830
876
913
950
992
Толщина цилиндрической стенки гололедного отложения bг = 20 мм
0
561
569
576
581
585
589
591
-5
611
636
660
675
688
697
706
-10
658
697
734
759
778
793
806
-15
702
753
802
834
859
880
899
-20
743
806
865
905
936
964
997
Толщина цилиндрической стенки гололедного отложения bг = 30 мм
0
678
684
690
693
696
698
700
-5
721
740
758
770
779
786
792
-10
762
792
821
840
854
866
876
-15
801
842
880
905
924
940
954
-20
837
888
935
966
991
1011
1029
Толщина цилиндрической стенки гололедного отложения bг = 40 мм
0
779
783
787
790
792
794
795
-5
817
832
846
856
863
868
873
-10
854
878
902
917
928
937
945
-15
889
923
954
975
990
1003
1013
-20
923
965
1004
1030
1049
1065
1079
А.10 Провод АС 185/24
Таблица А.10.1
Максимально допустимый ток Iм.д, А
Температура воздуха , °C
Скорость ветра при гололеде vг, м/с
2
5
10
15
Направление ветра
0
799
970
1132
1243
-5
819
995
1162
1276
-10
838
1019
1191
1307
-15
857
1043
1219
1339
-20
876
1066
1247
1369
Направление ветра
0
1032
1271
1495
1647
-5
1059
1305
1535
1691
-10
1085
1337
1574
1734
-15
1110
1369
1612
1776
-20
1135
1400
1649
1817
Таблица А.10.2
Критическая толщина стенки гололеда bкр.г, мм
Температура воздуха , °C
Скорость ветра при гололеде vг, м/с
2
5
10
15
0
30
45
62
74
-5
29
42
59
71
-10
26
39
56
68
-15
24
36
53
65
-20
21
33
48
62
Таблица А.10.3
Ток профилактического подогрева Iп.п, А, при направлении
ветра
Температура воздуха , °C
Скорость ветра при гололеде vг, м/с
2
5
10
15
0
186
232
275
304
-5
403
503
595
658
-10
525
655
776
857
-15
633
790
935
1033
-20
725
904
1071
1184
Таблица А.10.4
Ток 60-минутной плавки I(60), А, при направлении
ветра
Температура воздуха , °C
Скорость ветра при гололеде vг, м/с
2
5
10
15
20
25
30
Толщина цилиндрической стенки гололедного отложения bг = 5 мм
0
363
383
404
418
429
438
446
-5
458
512
564
600
627
650
670
-10
537
615
689
739
778
811
841
-15
605
703
795
858
908
954
997
-20
667
782
889
964
1029
1086
1135
Толщина цилиндрической стенки гололедного отложения bг = 10 мм
0
482
496
510
519
527
533
538
-5
557
598
638
665
686
703
718
-10
623
686
745
785
816
842
864
-15
683
763
839
890
930
965
1001
-20
738
834
924
986
1037
1090
1139
Толщина цилиндрической стенки гололедного отложения bг = 15 мм
0
577
588
598
606
611
616
620
-5
641
674
707
729
745
759
771
-10
700
752
801
834
860
881
899
-15
753
822
886
929
963
991
1016
-20
803
886
964
1016
1058
1097
1143
Толщина цилиндрической стенки гололедного отложения bг = 20 мм
0
658
667
676
682
686
690
693
-5
716
744
771
789
803
814
824
-10
769
813
856
884
905
923
938
-15
818
877
933
970
999
1023
1044
-20
865
937
1005
1051
1086
1117
1149
Толщина цилиндрической стенки гололедного отложения bг = 30 мм
0
797
803
810
814
817
820
822
-5
846
867
887
901
911
919
926
-10
891
926
959
981
997
1010
1021
-15
935
982
1026
1055
1077
1095
1110
-20
977
1035
1089
1125
1152
1175
1195
Толщина цилиндрической стенки гололедного отложения bг = 40 мм
0
914
920
925
928
930
933
934
-5
958
975
991
1002
1010
1017
1022
-10
999
1028
1054
1072
1085
1095
1104
-15
1039
1078
1114
1137
1155
1169
1182
-20
1078
1126
1170
1200
1222
1240
1256
А.11 Провод АС 185/29
Таблица А.11.1
Максимально допустимый ток Iм.д, А
Температура воздуха , °C
Скорость ветра при гололеде vг, м/с
2
5
10
15
Направление ветра
0
785
953
1113
1222
-5
805
978
1142
1254
-10
824
1002
1171
1285
-15
843
1025
1198
1316
-20
861
1048
1225
1346
Направление ветра
0
1014
1249
1470
1619
-5
1041
1282
1509
1662
-10
1066
1315
1547
1705
-15
1091
1346
1585
1746
-20
1116
1377
1621
1786
Таблица А.11.2
Критическая толщина стенки гололеда bкр.г, мм
Температура воздуха , °C
Скорость ветра при гололеде vг, м/с
2
5
10
15
0
30
45
62
74
-5
29
42
59
72
-10
26
39
56
69
-15
24
36
53
66
-20
21
33
48
62
Таблица А.11.3
Ток профилактического подогрева Iп.п, А, при направлении
ветра
Температура воздуха , °C
Скорость ветра при гололеде vг, м/с
2
5
10
15
0
183
228
270
299
-5
396
494
585
647
-10
516
644
763
843
-15
622
776
920
1016
-20
713
889
1053
1164
Таблица А.11.4
Ток 60-минутной плавки I(60), А, при направлении
ветра
Температура воздуха , °C
Скорость ветра при гололеде vг, м/с
2
5
10
15
20
25
30
Толщина цилиндрической стенки гололедного отложения bг = 5 мм
0
357
376
396
410
421
431
438
-5
450
503
555
589
616
639
658
-10
528
604
677
727
765
797
826
-15
595
691
782
843
892
938
980
-20
656
768
874
947
1012
1067
1115
Толщина цилиндрической стенки гололедного отложения bг = 10 мм
0
473
487
500
510
518
524
529
-5
547
588
627
653
674
691
705
-10
612
674
732
771
802
827
849
-15
671
750
825
875
914
949
984
-20
725
819
908
969
1019
1072
1119
Толщина цилиндрической стенки гололедного отложения bг = 15 мм
0
566
577
588
595
600
605
609
-5
629
663
694
716
732
746
757
-10
687
738
787
820
845
866
883
-15
740
807
871
913
946
974
999
-20
790
871
947
999
1040
1078
1124
Толщина цилиндрической стенки гололедного отложения bг = 20 мм
0
646
655
664
669
674
678
681
-5
703
730
757
775
789
800
809
-10
755
799
841
868
890
907
922
-15
804
862
917
953
982
1005
1026
-20
850
921
988
1033
1068
1098
1130
Толщина цилиндрической стенки гололедного отложения bг = 30 мм
0
782
789
795
799
802
805
807
-5
830
851
872
885
895
903
910
-10
875
910
942
963
979
993
1003
-15
919
965
1008
1036
1058
1076
1091
-20
960
1017
1070
1105
1132
1155
1175
Толщина цилиндрической стенки гололедного отложения bг = 40 мм
0
898
903
908
911
914
915
917
-5
941
958
974
984
992
999
1004
-10
982
1009
1035
1053
1065
1076
1084
-15
1021
1059
1094
1117
1135
1149
1161
-20
1059
1106
1150
1179
1201
1218
1234
А.12 Провод АС 185/43
Таблица А.12.1
Максимально допустимый ток Iм.д, А
Температура воздуха , °C
Скорость ветра при гололеде vг, м/с
2
5
10
15
Направление ветра
0
805
977
1140
1251
-5
825
1002
1170
1284
-10
845
1027
1199
1316
-15
864
1051
1227
1347
-20
882
1074
1255
1378
Направление ветра
0
1039
1279
1505
1657
-5
1066
1313
1545
1702
-10
1092
1346
1584
1745
-15
1118
1378
1622
1787
-20
1143
1409
1660
1828
Таблица А.12.2
Критическая толщина стенки гололеда bкр.г, мм
Температура воздуха , °C
Скорость ветра при гололеде vг, м/с
2
5
10
15
0
30
44
60
74
-5
27
41
57
71
-10
26
39
54
68
-15
23
36
51
65
-20
21
33
48
62
Таблица А.12.3
Ток профилактического подогрева Iп.п, А, при направлении
ветра
Температура воздуха , °C
Скорость ветра при гололеде vг, м/с
2
5
10
15
0
187
233
277
306
-5
405
506
599
662
-10
529
659
781
862
-15
637
795
941
1040
-20
729
910
1078
1191
Таблица А.12.4
Ток 60-минутной плавки I(60), А, при направлении
ветра
Температура воздуха , °C
Скорость ветра при гололеде vг, м/с
2
5
10
15
20
25
30
Толщина цилиндрической стенки гололедного отложения bг = 5 мм
0
368
388
408
423
434
443
451
-5
463
518
570
605
633
656
675
-10
542
621
695
745
785
817
847
-15
611
709
801
864
914
960
1003
-20
673
788
896
971
1035
1093
1141
Толщина цилиндрической стенки гололедного отложения bг = 10 мм
0
489
502
516
526
534
540
545
-5
563
605
645
672
693
710
725
-10
630
693
752
793
824
849
872
-15
690
771
847
898
938
973
1007
-20
745
841
932
994
1044
1097
1145
Толщина цилиндрической стенки гололедного отложения bг = 15 мм
0
585
596
607
614
620
624
628
-5
649
683
715
737
754
767
779
-10
707
760
810
843
869
890
908
-15
762
830
895
938
971
1000
1025
-20
812
895
973
1025
1067
1105
1150
Толщина цилиндрической стенки гололедного отложения bг = 20 мм
0
668
677
685
691
696
700
702
-5
725
753
780
799
812
824
833
-10
778
823
865
894
915
933
948
-15
828
887
943
980
1009
1033
1053
-20
874
947
1015
1061
1097
1127
1157
Толщина цилиндрической стенки гололедного отложения bг = 30 мм
0
808
815
821
826
829
831
833
-5
857
879
899
912
923
931
938
-10
903
938
970
992
1008
1022
1033
-15
947
993
1037
1066
1089
1107
1122
-20
988
1046
1101
1136
1164
1187
1207
Толщина цилиндрической стенки гололедного отложения bг = 40 мм
0
928
933
938
941
944
946
948
-5
971
988
1005
1015
1023
1030
1035
-10
1013
1041
1068
1085
1098
1109
1117
-15
1052
1091
1127
1150
1168
1183
1195
-20
1090
1139
1184
1213
1235
1253
1269
А.13 Провод АС 185/128
Таблица А.13.1
Максимально допустимый ток Iм.д, А
Температура воздуха , °C
Скорость ветра при гололеде vг, м/с
2
5
10
15
Направление ветра
0
845
1023
1192
1308
-5
866
1050
1224
1342
-10
887
1075
1254
1376
-15
907
1100
1284
1408
-20
926
1124
1312
1440
Направление ветра
0
1088
1337
1571
1730
-5
1116
1372
1613
1776
-10
1143
1407
1654
1821
-15
1170
1440
1694
1865
-20
1196
1473
1733
1908
Таблица А.13.2
Критическая толщина стенки гололеда bкр.г, мм
Температура воздуха , °C
Скорость ветра при гололеде vг, м/с
2
5
10
15
0
29
41
56
68
-5
26
39
53
65
-10
24
36
51
62
-15
21
33
48
59
-20
20
30
44
56
Таблица А.13.3
Ток профилактического подогрева Iп.п, А, при направлении
ветра
Температура воздуха , °C
Скорость ветра при гололеде vг, м/с
2
5
10
15
0
195
243
288
319
-5
423
527
625
690
-10
552
688
814
899
-15
665
829
981
1084
-20
761
949
1124
1242
Таблица А.13.4
Ток 60-минутной плавки I(60), А, при направлении
ветра
Температура воздуха , °C
Скорость ветра при гололеде vг, м/с
2
5
10
15
20
25
30
Толщина цилиндрической стенки гололедного отложения bг = 5 мм
0
396
416
437
452
463
473
481
-5
493
549
603
640
668
692
713
-10
574
655
732
785
825
859
889
-15
646
747
843
908
959
1003
1046
-20
709
829
941
1017
1080
1139
1190
Толщина цилиндрической стенки гололедного отложения bг = 10 мм
0
528
542
556
566
574
580
586
-5
604
646
687
715
737
755
770
-10
671
736
798
839
871
898
921
-15
733
816
895
948
989
1024
1056
-20
789
889
983
1046
1097
1144
1194
Толщина цилиндрической стенки гололедного отложения bг = 15 мм
0
633
644
655
662
668
673
677
-5
697
732
765
787
805
819
831
-10
757
810
862
896
922
944
962
-15
812
882
949
994
1028
1056
1082
-20
863
949
1029
1083
1126
1162
1198
Толщина цилиндрической стенки гололедного отложения bг = 20 мм
0
723
732
741
747
751
755
758
-5
780
809
837
856
870
881
891
-10
834
880
923
953
975
993
1009
-15
884
945
1003
1041
1070
1095
1116
-20
932
1006
1077
1124
1160
1190
1219
Толщина цилиндрической стенки гололедного отложения bг = 30 мм
0
876
882
889
893
896
899
901
-5
924
946
967
981
991
1000
1007
-10
970
1006
1039
1062
1078
1092
1103
-15
1014
1062
1107
1137
1160
1178
1194
-20
1056
1116
1172
1208
1237
1260
1280
Толщина цилиндрической стенки гололедного отложения bг = 40 мм
0
1006
1011
1016
1019
1022
1024
1026
-5
1049
1066
1083
1094
1102
1108
1114
-10
1090
1119
1146
1164
1177
1188
1197
-15
1130
1169
1206
1230
1248
1263
1275
-20
1168
1218
1263
1293
1316
1335
1350
А.14 Провод АС 240/32
Таблица А.14.1
Максимально допустимый ток Iм.д, А
Температура воздуха , °C
Скорость ветра при гололеде vг, м/с
2
5
10
15
Направление ветра
0
947
1147
1338
1467
-5
970
1177
1373
1506
-10
993
1206
1407
1544
-15
1016
1234
1440
1580
-20
1037
1261
1472
1616
Направление ветра
0
1220
1500
1764
1942
-5
1251
1540
1811
1994
-10
1282
1579
1857
2045
-15
1312
1616
1902
2095
-20
1341
1653
1945
2143
Таблица А.14.2
Критическая толщина стенки гололеда bкр.г, мм
Температура воздуха , °C
Скорость ветра при гололеде vг, м/с
2
5
10
15
0
29
42
57
69
-5
27
39
56
68
-10
24
38
53
65
-15
23
35
50
62
-20
20
32
45
59
Таблица А.14.3
Ток профилактического подогрева Iп.п, А, при направлении
ветра
Температура воздуха , °C
Скорость ветра при гололеде vг, м/с
2
5
10
15
0
219
273
324
358
-5
475
592
702
775
-10
620
772
914
1010
-15
747
931
1102
1218
-20
855
1066
1263
1395
Таблица А.14.4
Ток 60-минутной плавки I(60), А, при направлении
ветра
Температура воздуха , °C
Скорость ветра при гололеде vг, м/с
2
5
10
15
20
25
30
Толщина цилиндрической стенки гололедного отложения bг = 5 мм
0
439
462
486
502
515
526
535
-5
549
612
673
715
747
773
797
-10
641
733
819
878
924
962
995
-15
721
835
943
1017
1074
1125
1175
-20
793
927
1054
1140
1213
1279
1337
Толщина цилиндрической стенки гололедного отложения bг = 10 мм
0
584
600
617
628
636
644
650
-5
671
719
765
797
821
841
858
-10
747
820
890
937
973
1003
1029
-15
817
911
999
1059
1106
1146
1182
-20
881
993
1099
1170
1228
1284
1341
Толщина цилиндрической стенки гололедного отложения bг = 15 мм
0
700
713
725
733
740
745
750
-5
774
813
850
875
895
911
925
-10
841
902
960
998
1028
1053
1074
-15
903
983
1058
1109
1148
1180
1209
-20
962
1058
1149
1210
1258
1300
1346
Толщина цилиндрической стенки гололедного отложения bг = 20 мм
0
800
810
820
827
832
836
840
-5
865
898
929
950
967
980
991
-10
926
978
1027
1060
1086
1106
1123
-15
983
1052
1117
1161
1194
1222
1245
-20
1037
1122
1201
1254
1295
1330
1362
Толщина цилиндрической стенки гололедного отложения bг = 30 мм
0
969
976
983
988
992
995
997
-5
1024
1049
1072
1088
1100
1109
1117
-10
1076
1117
1155
1180
1199
1214
1227
-15
1127
1181
1232
1265
1291
1312
1330
-20
1174
1242
1305
1346
1378
1405
1428
Толщина цилиндрической стенки гололедного отложения bг = 40 мм
0
1112
1118
1124
1127
1130
1133
1135
-5
1161
1181
1200
1212
1222
1229
1236
-10
1208
1241
1272
1292
1307
1319
1329
-15
1254
1299
1340
1367
1388
1405
1419
-20
1298
1353
1406
1439
1465
1486
1504
А.15 Провод АС 240/39
Таблица А.15.1
Максимально допустимый ток Iм.д, А
Температура воздуха , °C
Скорость ветра при гололеде vг, м/с
2
5
10
15
Направление ветра
0
935
1133
1322
1449
-5
959
1163
1356
1488
-10
981
1191
1390
1525
-15
1003
1219
1423
1561
-20
1025
1245
1454
1596
Направление ветра
0
1205
1482
1743
1919
-5
1236
1521
1789
1970
-10
1267
1560
1835
2020
-15
1296
1597
1879
2069
-20
1325
1633
1922
2117
Таблица А.15.2
Критическая толщина стенки гололеда bкр.г, мм
Температура воздуха , °C
Скорость ветра при гололеде vг, м/с
2
5
10
15
0
29
42
57
69
-5
27
39
54
68
-10
24
36
53
65
-15
23
35
50
62
-20
20
32
45
59
Таблица А.15.3
Ток профилактического подогрева Iп.п, А, при направлении
ветра
Температура воздуха , °C
Скорость ветра при гололеде vг, м/с
2
5
10
15
0
216
270
320
354
-5
469
585
693
765
-10
612
763
903
998
-15
738
920
1089
1203
-20
845
1053
1247
1378
Таблица А.15.4
Ток 60-минутной плавки I(60), А, при направлении
ветра
Температура воздуха , °C
Скорость ветра при гололеде vг, м/с
2
5
10
15
20
25
30
Толщина цилиндрической стенки гололедного отложения bг = 5 мм
0
433
456
480
496
509
520
529
-5
543
605
665
706
738
764
787
-10
633
724
809
867
912
950
983
-15
712
825
932
1004
1061
1112
1161
-20
783
916
1041
1126
1198
1264
1320
Толщина цилиндрической стенки гололедного отложения bг = 10 мм
0
577
593
609
620
629
636
642
-5
663
710
756
787
811
831
848
-10
738
810
879
925
961
991
1016
-15
807
899
987
1046
1093
1132
1168
-20
870
981
1086
1156
1213
1269
1325
Толщина цилиндрической стенки гололедного отложения bг = 15 мм
0
692
704
716
724
731
736
741
-5
765
803
840
865
884
900
913
-10
831
891
948
986
1016
1040
1061
-15
892
971
1045
1095
1134
1166
1194
-20
950
1045
1135
1195
1243
1284
1330
Толщина цилиндрической стенки гололедного отложения bг = 20 мм
0
790
800
810
817
822
826
830
-5
855
887
918
939
955
968
979
-10
915
966
1015
1047
1072
1093
1110
-15
971
1039
1104
1147
1179
1207
1230
-20
1025
1108
1186
1239
1279
1314
1346
Толщина цилиндрической стенки гололедного отложения bг = 30 мм
0
957
964
972
976
980
983
985
-5
1011
1036
1059
1075
1087
1096
1104
-10
1063
1103
1141
1165
1184
1199
1212
-15
1113
1167
1217
1250
1275
1296
1313
-20
1160
1227
1289
1330
1361
1387
1410
Толщина цилиндрической стенки гололедного отложения bг = 40 мм
0
1099
1105
1110
1114
1117
1119
1121
-5
1147
1167
1185
1197
1207
1214
1220
-10
1194
1226
1256
1276
1291
1303
1313
-15
1239
1283
1324
1351
1371
1388
1401
-20
1282
1337
1388
1422
1447
1468
1486
А.16 Провод АС 240/56
Таблица А.16.1
Максимально допустимый ток Iм.д, А
Температура воздуха , °C
Скорость ветра при гололеде vг, м/с
2
5
10
15
Направление ветра
0
953
1154
1346
1476
-5
977
1184
1381
1515
-10
1000
1213
1415
1553
-15
1022
1241
1449
1589
-20
1044
1268
1481
1625
Направление ветра
0
1227
1509
1774
1953
-5
1259
1549
1821
2005
-10
1290
1588
1867
2056
-15
1320
1625
1912
2106
-20
1349
1662
1956
2154
Таблица А.16.2
Критическая толщина стенки гололеда bкр.г, мм
Температура воздуха , °C
Скорость ветра при гололеде vг, м/с
2
5
10
15
0
27
41
56
66
-5
26
38
53
63
-10
24
35
50
62
-15
21
33
47
59
-20
20
30
44
56
Таблица А.16.3
Ток профилактического подогрева Iп.п, А, при направлении
ветра
Температура воздуха , °C
Скорость ветра при гололеде vг, м/с
2
5
10
15
0
220
275
326
360
-5
478
596
705
779
-10
623
776
919
1015
-15
751
936
1108
1224
-20
860
1072
1269
1402
Таблица А.16.4
Ток 60-минутной плавки I(60), А, при направлении
ветра
Температура воздуха , °C
Скорость ветра при гололеде vг, м/с
2
5
10
15
20
25
30
Толщина цилиндрической стенки гололедного отложения bг = 5 мм
0
444
467
491
508
521
531
541
-5
555
618
679
721
753
779
803
-10
647
738
826
884
930
969
1002
-15
727
842
950
1024
1081
1132
1181
-20
799
934
1061
1147
1219
1286
1344
Толщина цилиндрической стенки гололедного отложения bг = 10 мм
0
592
608
624
635
644
651
658
-5
678
726
773
805
829
849
866
-10
755
828
898
945
981
1011
1037
-15
824
918
1008
1068
1114
1154
1190
-20
888
1001
1107
1179
1237
1291
1348
Толщина цилиндрической стенки гололедного отложения bг = 15 мм
0
710
722
734
743
750
755
759
-5
783
822
859
885
904
920
934
-10
850
911
969
1008
1038
1062
1084
-15
913
992
1068
1118
1157
1190
1219
-20
971
1068
1159
1220
1268
1310
1353
Толщина цилиндрической стенки гололедного отложения bг = 20 мм
0
811
821
831
837
843
847
851
-5
876
908
940
961
977
990
1001
-10
937
989
1038
1071
1096
1117
1135
-15
994
1063
1128
1172
1205
1232
1256
-20
1048
1132
1212
1265
1306
1341
1373
Толщина цилиндрической стенки гололедного отложения bг = 30 мм
0
982
989
997
1001
1005
1008
1011
-5
1037
1062
1085
1101
1113
1123
1130
-10
1089
1130
1168
1193
1212
1227
1240
-15
1139
1194
1245
1278
1304
1325
1343
-20
1187
1255
1318
1359
1391
1418
1440
Толщина цилиндрической стенки гололедного отложения bг = 40 мм
0
1127
1133
1139
1143
1146
1148
1150
-5
1176
1196
1215
1227
1236
1244
1250
-10
1223
1256
1287
1307
1322
1334
1344
-15
1269
1313
1355
1382
1403
1419
1434
-20
1312
1368
1420
1454
1480
1501
1519
А.17 Провод АС 300/39
Таблица А.17.1
Максимально допустимый ток Iм.д, А
Температура воздуха , °C
Скорость ветра при гололеде vг, м/с
2
5
10
15
Направление ветра
0
1086
1314
1530
1678
-5
1113
1347
1570
1722
-10
1139
1380
1609
1765
-15
1164
1412
1647
1807
-20
1189
1443
1684
1847
Направление ветра
0
1396
1715
2016
2219
-5
1432
1761
2069
2278
-10
1467
1805
2122
2336
-15
1501
1848
2173
2392
-20
1535
1889
2222
2447
Таблица А.17.2
Критическая толщина стенки гололеда bкр.г, мм
Температура воздуха , °C
Скорость ветра при гололеде vг, м/с
2
5
10
15
0
27
41
56
66
-5
26
38
53
63
-10
24
35
50
62
-15
21
33
47
59
-20
20
30
44
56
Таблица А.17.3
Ток профилактического подогрева Iп.п, А, при направлении
ветра
Температура воздуха , °C
Скорость ветра при гололеде vг, м/с
2
5
10
15
0
250
312
370
409
-5
543
676
801
884
-10
708
882
1044
1153
-15
853
1063
1258
1390
-20
977
1217
1441
1592
Таблица А.17.4
Ток 60-минутной плавки I(60), А, при направлении
ветра
Температура воздуха , °C
Скорость ветра при гололеде vг, м/с
2
5
10
15
20
25
30
Толщина цилиндрической стенки гололедного отложения bг = 5 мм
0
511
538
564
582
597
609
620
-5
636
707
776
823
860
890
916
-10
739
843
942
1009
1061
1104
1141
-15
830
960
1083
1166
1231
1287
1341
-20
912
1065
1208
1306
1386
1460
1525
Толщина цилиндрической стенки гололедного отложения bг = 10 мм
0
682
700
718
731
741
749
756
-5
779
833
886
922
949
972
992
-10
865
948
1027
1080
1121
1155
1184
-15
944
1050
1151
1219
1272
1316
1356
-20
1016
1143
1264
1345
1409
1467
1530
Толщина цилиндрической стенки гололедного отложения bг = 15 мм
0
818
832
846
856
863
869
874
-5
901
945
987
1015
1038
1055
1071
-10
976
1045
1110
1154
1188
1216
1239
-15
1046
1136
1222
1279
1323
1359
1392
-20
1112
1221
1324
1393
1447
1494
1538
Толщина цилиндрической стенки гололедного отложения bг = 20 мм
0
935
947
958
965
971
976
980
-5
1008
1045
1080
1104
1122
1137
1150
-10
1076
1135
1190
1228
1256
1279
1299
-15
1140
1218
1292
1341
1378
1410
1437
-20
1201
1296
1386
1446
1493
1532
1567
Толщина цилиндрической стенки гололедного отложения bг = 30 мм
0
1133
1141
1150
1155
1159
1162
1165
-5
1195
1222
1249
1266
1280
1291
1300
-10
1253
1298
1341
1369
1391
1408
1423
-15
1309
1370
1428
1466
1494
1518
1538
-20
1362
1439
1510
1557
1593
1622
1648
Толщина цилиндрической стенки гололедного отложения bг = 40 мм
0
1301
1308
1314
1318
1322
1324
1326
-5
1356
1378
1399
1413
1424
1432
1439
-10
1408
1445
1479
1502
1519
1533
1544
-15
1459
1509
1556
1586
1610
1629
1644
-20
1507
1570
1629
1667
1696
1720
1740
А.18 Провод АС 300/48
Таблица А.18.1
Максимально допустимый ток Iм.д, А
Температура воздуха , °C
Скорость ветра при гололеде vг, м/с
2
5
10
15
Направление ветра
0
1082
1308
1524
1671
-5
1109
1342
1564
1715
-10
1135
1375
1603
1758
-15
1160
1406
1640
1800
-20
1185
1437
1677
1840
Направление ветра
0
1390
1709
2008
2210
-5
1426
1754
2061
2269
-10
1461
1798
2113
2327
-15
1495
1840
2164
2383
-20
1529
1882
2213
2438
Таблица А.18.2
Критическая толщина стенки гололеда bкр.г, мм
Температура воздуха , °C
Скорость ветра при гололеде vг, м/с
2
5
10
15
0
27
41
56
66
-5
26
38
53
63
-10
24
35
50
62
-15
21
33
47
59
-20
20
30
44
56
Таблица А.18.3
Ток профилактического подогрева Iп.п, А, при направлении
ветра
Температура воздуха , °C
Скорость ветра при гололеде vг, м/с
2
5
10
15
0
249
311
368
407
-5
540
674
798
881
-10
705
878
1040
1148
-15
850
1059
1253
1384
-20
973
1212
1436
1586
Таблица А.18.4
Ток 60-минутной плавки I(60), А, при направлении
ветра
Температура воздуха , °C
Скорость ветра при гололеде vг, м/с
2
5
10
15
20
25
30
Толщина цилиндрической стенки гололедного отложения bг = 5 мм
0
510
535
562
581
595
607
618
-5
633
704
773
820
857
887
913
-10
737
840
938
1005
1056
1100
1137
-15
827
956
1079
1162
1227
1282
1336
-20
909
1060
1204
1301
1380
1454
1519
Толщина цилиндрической стенки гололедного отложения bг = 10 мм
0
680
698
716
729
739
747
754
-5
776
830
883
918
946
969
988
-10
862
944
1023
1076
1117
1151
1180
-15
940
1046
1147
1215
1267
1311
1351
-20
1012
1139
1259
1340
1404
1462
1524
Толщина цилиндрической стенки гололедного отложения bг = 15 мм
0
816
830
844
853
861
866
872
-5
898
941
983
1012
1034
1052
1067
-10
973
1041
1106
1150
1183
1211
1235
-15
1043
1132
1217
1274
1318
1355
1386
-20
1108
1217
1319
1388
1442
1488
1532
Толщина цилиндрической стенки гололедного отложения bг = 20 мм
0
932
944
955
962
968
973
977
-5
1005
1042
1077
1100
1118
1133
1146
-10
1072
1131
1187
1223
1252
1275
1295
-15
1136
1214
1287
1336
1374
1405
1431
-20
1197
1356
1381
1441
1487
1526
1561
Толщина цилиндрической стенки гололедного отложения bг = 30 мм
0
1130
1138
1146
1151
1156
1159
1162
-5
1191
1219
1245
1262
1276
1287
1296
-10
1249
1294
1337
1365
1386
1404
1418
-15
1304
1366
1423
1461
1489
1513
1533
-20
1358
1434
1505
1551
1587
1616
1642
Толщина цилиндрической стенки гололедного отложения bг = 40 мм
0
1297
1304
1310
1315
1318
1320
1322
-5
1352
1374
1395
1409
1419
1427
1434
-10
1404
1440
1475
1497
1514
1528
1539
-15
1454
1504
1551
1581
1604
1623
1639
-20
1502
1565
1623
1662
1690
1714
1734
А.19 Провод АС 300/66
Таблица А.19.1
Максимально допустимый ток Iм.д, А
Температура воздуха , °C
Скорость ветра при гололеде vг, м/с
2
5
10
15
Направление ветра
0
1071
1295
1508
1654
-5
1097
1328
1548
1697
-10
1123
1361
1586
1740
-15
1148
1392
1623
1781
-20
1173
1423
1660
1821
Направление ветра
0
1376
1691
1986
2186
-5
1412
1735
2039
2245
-10
1446
1779
2091
2302
-15
1480
1821
2141
2358
-20
1513
1862
2190
2412
Таблица А.19.2
Критическая толщина стенки гололеда bкр.г, мм
Температура воздуха , °C
Скорость ветра при гололеде vг, м/с
2
5
10
15
0
27
41
54
66
-5
26
38
53
63
-10
23
35
50
60
-15
21
33
47
57
-20
20
30
44
54
Таблица А.19.3
Ток профилактического подогрева Iп.п, А, при направлении
ветра
Температура воздуха , °C
Скорость ветра при гололеде vг, м/с
2
5
10
15
0
246
308
364
403
-5
535
667
789
872
-10
697
869
1029
1136
-15
841
1048
1240
1370
-20
962
1200
1420
1569
Таблица А.19.4
Ток 60-минутной плавки I(60), А, при направлении
ветра
Температура воздуха , °C
Скорость ветра при гололеде vг, м/с
2
5
10
15
20
25
30
Толщина цилиндрической стенки гололедного отложения bг = 5 мм
0
506
531
557
576
590
602
613
-5
628
698
766
812
848
878
904
-10
730
832
929
995
1046
1089
1126
-15
819
947
1068
1150
1214
1269
1321
-20
900
1050
1192
1288
1366
1439
1503
Толщина цилиндрической стенки гололедного отложения bг = 10 мм
0
675
693
711
723
733
741
748
-5
771
824
875
911
937
960
979
-10
855
936
1014
1066
1107
1140
1169
-15
932
1037
1136
1203
1255
1299
1338
-20
1003
1128
1247
1327
1390
1447
1508
Толщина цилиндрической стенки гололедного отложения bг = 15 мм
0
810
824
837
847
854
860
865
-5
891
934
976
1004
1025
1043
1058
-10
965
1032
1097
1140
1173
1200
1224
-15
1034
1122
1206
1263
1306
1342
1374
-20
1098
1206
1307
1375
1429
1474
1517
Толщина цилиндрической стенки гололедного отложения bг = 20 мм
0
926
937
948
956
961
966
970
-5
997
1034
1068
1092
1109
1124
1137
-10
1064
1122
1177
1213
1241
1264
1284
-15
1127
1204
1276
1324
1362
1392
1418
-20
1186
1280
1369
1428
1474
1512
1546
Толщина цилиндрической стенки гололедного отложения bг = 30 мм
0
1122
1130
1138
1144
1148
1151
1153
-5
1182
1209
1236
1253
1266
1276
1285
-10
1239
1284
1326
1354
1375
1392
1406
-15
1294
1355
1411
1448
1477
1500
1520
-20
1347
1422
1492
1538
1573
1602
1627
Толщина цилиндрической стенки гололедного отложения bг = 40 мм
0
1289
1295
1301
1305
1309
1311
1313
-5
1342
1364
1385
1398
1408
1416
1423
-10
1393
1429
1463
1486
1502
1516
1527
-15
1443
1492
1538
1569
1591
1610
1625
-20
1490
1553
1610
1648
1676
1700
1719
А.20 Провод АС 300/67
Таблица А.20.1
Максимально допустимый ток Iм.д, А
Температура воздуха , °C
Скорость ветра при гололеде vг, м/с
2
5
10
15
Направление ветра
0
1066
1289
1501
1646
-5
1092
1322
1540
1689
-10
1118
1354
1579
1731
-15
1143
1385
1616
1772
-20
1167
1416
1652
1812
Направление ветра
0
1369
1683
1977
2176
-5
1405
1727
2030
2234
-10
1439
1770
2081
2291
-15
1473
1812
2131
2346
-20
1505
1853
2180
2400
Таблица А.20.2
Критическая толщина стенки гололеда bкр.г, мм
Температура воздуха , °C
Скорость ветра при гололеде vг, м/с
2
5
10
15
0
27
40,5
54
66
-5
26
38
51
63
-10
23
35
48
60
-15
21
32
47
57
-20
20
30
44
54
Таблица А.20.3
Ток профилактического подогрева Iп.п, А, при направлении
ветра
Температура воздуха , °C
Скорость ветра при гололеде vг, м/с
2
5
10
15
0
245
306
363
401
-5
532
663
785
867
-10
694
865
1024
1130
-15
836
1042
1234
1363
-20
958
1194
1413
1561
Таблица А.20.4
Ток 60-минутной плавки I(60), А, при направлении
ветра
Температура воздуха , °C
Скорость ветра при гололеде vг, м/с
2
5
10
15
20
25
30
Толщина цилиндрической стенки гололедного отложения bг = 5 мм
0
503
529
555
573
587
599
610
-5
625
695
762
808
844
874
899
-10
726
828
925
990
1041
1084
1120
-15
815
943
1063
1145
1208
1263
1315
-20
895
1045
1186
1282
1359
1432
1496
Толщина цилиндрической стенки гололедного отложения bг = 10 мм
0
672
689
707
720
729
737
744
-5
767
820
871
906
933
955
975
-10
851
932
1009
1061
1101
1135
1163
-15
927
1032
1130
1197
1249
1292
1331
-20
998
1123
1241
1321
1383
1440
1500
Толщина цилиндрической стенки гололедного отложения bг = 15 мм
0
806
820
833
843
850
856
861
-5
887
929
971
999
1020
1038
1053
-10
960
1027
1091
1135
1167
1195
1218
-15
1029
1117
1200
1257
1300
1336
1367
-20
1093
1200
1301
1369
1422
1467
1510
Толщина цилиндрической стенки гололедного отложения bг = 20 мм
0
921
932
943
951
957
961
965
-5
993
1029
1063
1086
1104
1118
1131
-10
1059
1116
1171
1207
1235
1258
1277
-15
1121
1198
1270
1318
1355
1385
1411
-20
1181
1274
1362
1421
1466
1505
1539
Толщина цилиндрической стенки гололедного отложения bг = 30 мм
0
1117
1124
1132
1138
1142
1145
1148
-5
1176
1203
1230
1247
1260
1270
1279
-10
1086
1278
1320
1347
1368
1385
1400
-15
1288
1348
1404
1441
1470
1493
1512
-20
1340
1415
1484
1530
1565
1594
1619
Толщина цилиндрической стенки гололедного отложения bг = 40 мм
0
1282
1289
1295
1299
1302
1305
1307
-5
1335
1357
1378
1391
1401
1410
1416
-10
1386
1422
1456
1478
1495
1508
1519
-15
1436
1485
1531
1561
1583
1602
1617
-20
1483
1545
1602
1640
1668
1691
1711
А.21 Провод АС 300/204
Таблица А.21.1
Максимально допустимый ток Iм.д, А
Температура воздуха , °C
Скорость ветра при гололеде vг, м/с
2
5
10
15
Направление ветра
0
1146
1382
1607
1761
-5
1175
1418
1649
1807
-10
1202
1452
1690
1852
-15
1229
1485
1729
1896
-20
1254
1518
1768
1938
Направление ветра
0
1468
1800
2112
2324
-5
1506
1847
2169
2386
-10
1542
1893
2223
2447
-15
1578
1938
2277
2506
-20
1613
1982
2329
2563
Таблица А.21.2
Критическая толщина стенки гололеда bкр.г, мм
Температура воздуха , °C
Скорость ветра при гололеде vг, м/с
2
5
10
15
0
26
38
51
60
-5
24
35
48
59
-10
21
32
45
56
-15
20
30
42
53
-20
18
27
39
50
Таблица А.21.3
Ток профилактического подогрева Iп.п, А, при направлении
ветра
Температура воздуха , °C
Скорость ветра при гололеде vг, м/с
2
5
10
15
0
262
327
387
427
-5
568
708
838
925
-10
741
923
1092
1206
-15
893
1113
1316
1454
-20
1023
1274
1508
1665
Таблица А.21.4
Ток 60-минутной плавки I(60), А, при направлении
ветра
Температура воздуха , °C
Скорость ветра при гололеде vг, м/с
2
5
10
15
20
25
30
Толщина цилиндрической стенки гололедного отложения bг = 5 мм
0
556
582
609
628
644
656
667
-5
683
756
827
876
914
946
973
-10
789
896
999
1068
1122
1167
1206
-15
883
1018
1145
1232
1299
1356
1406
-20
968
1126
1276
1377
1457
1528
1595
Толщина цилиндрической стенки гололедного отложения bг = 10 мм
0
745
763
781
794
805
813
820
-5
843
898
952
989
1017
1041
1061
-10
931
1015
1097
1152
1195
1230
1260
-15
1011
1120
1225
1295
1350
1396
1436
-20
1085
1217
1341
1425
1491
1548
1601
Толщина цилиндрической стенки гололедного отложения bг = 15 мм
0
745
763
781
794
805
813
820
-5
843
898
952
989
1017
1041
1061
-10
931
1015
1097
1152
1195
1230
1260
-15
1011
1120
1225
1295
1350
1396
1436
-20
1085
1217
1341
1425
1491
1548
1601
Толщина цилиндрической стенки гололедного отложения bг = 20 мм
0
1023
1035
1046
1054
1060
1065
1069
-5
1096
1134
1170
1194
1213
1228
1241
-10
1165
1225
1282
1320
1350
1374
1394
-15
1230
1310
1386
1436
1475
1507
1534
-20
1291
1389
1482
1544
1592
1632
1666
Толщина цилиндрической стенки гололедного отложения bг = 30 мм
0
1241
1249
1258
1263
1267
1271
1274
-5
1302
1330
1357
1375
1389
1400
1409
-10
1361
1407
1451
1479
1502
1519
1534
-15
1416
1479
1538
1577
1607
1631
1651
-20
1470
1548
1622
1670
1707
1737
1763
Толщина цилиндрической стенки гололедного отложения bг = 40 мм
0
1426
1432
1439
1443
1446
1449
1451
-5
1480
1502
1524
1538
1548
1557
1564
-10
1531
1569
1604
1627
1645
1659
1671
-15
1578
1633
1681
1713
1736
1756
1772
-20
1613
1695
1755
1794
1824
1848
1869
А.22 Провод АС 330/30
Таблица А.22.1
Максимально допустимый ток Iм.д, А
Температура воздуха , °C
Скорость ветра при гололеде vг, м/с
2
5
10
15
Направление ветра
0
1157
1399
1629
1786
-5
1186
1435
1672
1833
-10
1214
1470
1713
1879
-15
1241
1504
1754
1924
-20
1267
1537
1793
1967
Направление ветра
0
1487
1826
2146
2361
-5
1525
1875
2203
2425
-10
1563
1921
2258
2486
-15
1599
1967
2313
2546
-20
1634
2011
2366
2605
Таблица А.22.2
Критическая толщина стенки гололеда bкр.г, мм
Температура воздуха , °C
Скорость ветра при гололеде vг, м/с
2
5
10
15
0
27
39
54
65
-5
26
38
51
62
-10
23
35
48
60
-15
21
32
45
57
-20
20
29
42
54
Таблица А.22.3
Ток профилактического подогрева Iп.п, А, при направлении
ветра
Температура воздуха , °C
Скорость ветра при гололеде vг, м/с
2
5
10
15
0
266
332
394
435
-5
578
720
852
941
-10
753
938
1111
1227
-15
908
1131
1339
1479
-20
1039
1296
1534
1694
Таблица А.22.4
Ток 60-минутной плавки I(60), А, при направлении
ветра
Температура воздуха , °C
Скорость ветра при гололеде vг, м/с
2
5
10
15
20
25
30
Толщина цилиндрической стенки гололедного отложения bг = 5 мм
0
548
575
603
623
639
652
663
-5
679
755
828
878
917
950
977
-10
789
900
1005
1076
1131
1177
1217
-15
886
1024
1154
1243
1312
1371
1427
-20
973
1135
1288
1392
1475
1554
1623
Толщина цилиндрической стенки гололедного отложения bг = 10 мм
0
731
750
769
783
793
802
809
-5
834
891
947
985
1014
1038
1059
-10
925
1013
1096
1153
1196
1233
1264
-15
1008
1121
1228
1300
1357
1404
1446
-20
1085
1220
1348
1434
1502
1563
1628
Толщина цилиндрической стенки гололедного отложения bг = 15 мм
0
877
892
907
917
925
931
937
-5
964
1011
1056
1086
1109
1128
1145
-10
1044
1117
1186
1233
1269
1298
1324
-15
1118
1214
1305
1365
1412
1451
1485
-20
1188
1304
1413
1487
1544
1593
1639
Толщина цилиндрической стенки гололедного отложения bг = 20 мм
0
1003
1015
1027
1035
1041
1046
1050
-5
1080
1119
1156
1181
1200
1216
1230
-10
1151
1214
1273
1312
1343
1367
1389
-15
1219
1302
1380
1432
1472
1505
1534
-20
1284
1385
1480
1544
1593
1634
1671
Толщина цилиндрической стенки гололедного отложения bг = 30 мм
0
1215
1224
1232
1238
1243
1246
1249
-5
1280
1309
1337
1356
1370
1382
1391
-10
1342
1390
1435
1465
1488
1506
1522
-15
1401
1466
1527
1567
1598
1622
1644
-20
1457
1538
1614
1663
1702
1733
1760
Толщина цилиндрической стенки гололедного отложения bг = 40 мм
0
1395
1402
1409
1414
1417
1420
1422
-5
1453
1476
1499
1513
1525
1534
1541
-10
1508
1547
1584
1608
1626
1640
1652
-15
1562
1615
1664
1697
1721
1742
1758
-20
1613
1680
1742
1782
1813
1838
1860
А.23 Провод АС 330/43
Таблица А.23.1
Максимально допустимый ток Iм.д, А
Температура воздуха , °C
Скорость ветра при гололеде vг, м/с
2
5
10
15
Направление ветра
0
1156
1398
1627
1784
-5
1185
1434
1670
1831
-10
1213
1468
1711
1877
-15
1240
1502
1752
1921
-20
1266
1535
1791
1964
Направление ветра
0
1485
1824
2143
2358
-5
1523
1872
2200
2421
-10
1561
1919
2255
2483
-15
1597
1964
2309
2543
-20
1632
2009
2362
2601
Таблица А.23.2
Критическая толщина стенки гололеда bкр.г, мм
Температура воздуха , °C
Скорость ветра при гололеде vг, м/с
2
5
10
15
0
27
39
54
65
-5
26
38
51
62
-10
23
35
48
60
-15
21
32
45
57
-20
20
29
42
54
Таблица А.23.3
Ток профилактического подогрева Iп.п, А, при направлении
ветра
Температура воздуха , °C
Скорость ветра при гололеде vг, м/с
2
5
10
15
0
266
332
393
434
-5
577
719
851
940
-10
752
937
1109
1225
-15
907
1130
1337
1477
-20
1038
1294
1531
1691
Таблица А.23.4
Ток 60-минутной плавки I(60), А, при направлении
ветра
Температура воздуха , °C
Скорость ветра при гололеде vг, м/с
2
5
10
15
20
25
30
Толщина цилиндрической стенки гололедного отложения bг = 5 мм
0
548
576
604
624
639
652
663
-5
680
755
828
878
917
949
977
-10
789
899
1004
1075
1130
1176
1216
-15
886
1023
1154
1242
1311
1370
1425
-20
973
1134
1287
1390
1473
1551
1621
Толщина цилиндрической стенки гололедного отложения bг = 10 мм
0
732
751
771
784
795
803
811
-5
835
892
947
985
1015
1039
1059
-10
926
1013
1096
1153
1196
1232
1263
-15
1009
1121
1228
1300
1356
1403
1445
-20
1085
1220
1347
1434
1502
1561
1626
Толщина цилиндрической стенки гололедного отложения bг = 15 мм
0
879
894
908
919
926
933
938
-5
966
1012
1057
1087
1110
1129
1146
-10
1045
1118
1187
1233
1269
1299
1324
-15
1119
1214
1305
1365
1412
1451
1485
-20
1189
1304
1413
1486
1543
1592
1638
Толщина цилиндрической стенки гололедного отложения bг = 20 мм
0
1005
1017
1028
1037
1043
1048
1052
-5
1081
1120
1157
1183
1202
1218
1231
-10
1153
1215
1274
1313
1343
1368
1389
-15
1221
1303
1381
1433
1473
1506
1534
-20
1285
1385
1481
1544
1593
1635
1671
Толщина цилиндрической стенки гололедного отложения bг = 30 мм
0
1218
1227
1235
1241
1245
1249
1252
-5
1282
1311
1340
1358
1372
1383
1393
-10
1343
1392
1436
1467
1489
1508
1523
-15
1402
1467
1528
1568
1598
1623
1645
-20
1458
1539
1614
1664
1702
1733
1760
Толщина цилиндрической стенки гололедного отложения bг = 40 мм
0
1398
1406
1412
1417
1420
1423
1425
-5
1456
1479
1501
1516
1527
1536
1543
-10
1510
1549
1586
1610
1628
1642
1654
-15
1564
1617
1666
1699
1723
1743
1760
-20
1615
1681
1743
1784
1814
1839
1861
А.24 Провод АС 400/18
Таблица А.24.1
Максимально допустимый ток Iм.д, А
Температура воздуха , °C
Скорость ветра при гололеде vг, м/с
2
5
10
15
Направление ветра
0
1247
1506
1753
1922
-5
1278
1545
1799
1972
-10
1308
1583
1844
2022
-15
1337
1619
1887
2069
-20
1365
1654
1929
2116
Направление ветра
0
1600
1965
2308
2540
-5
1642
2017
2369
2608
-10
1682
2067
2429
2674
-15
1721
2116
2487
2738
-20
1759
2164
2544
2801
Таблица А.24.2
Критическая толщина стенки гололеда bкр.г, мм
Температура воздуха , °C
Скорость ветра при гололеде vг, м/с
2
5
10
15
0
27
39
53
65
-5
26
36
51
62
-10
23
35
48
59
-15
21
32
45
56
-20
18
29
42
53
Таблица А.24.3
Ток профилактического подогрева Iп.п, А, при направлении
ветра
Температура воздуха , °C
Скорость ветра при гололеде vг, м/с
2
5
10
15
0
286
357
423
468
-5
621
774
916
1012
-10
810
1009
1194
1319
-15
976
1216
1440
1590
-20
1118
1393
1649
1821
Таблица А.24.4
Ток 60-минутной плавки I(60), А, при направлении
ветра
Температура воздуха , °C
Скорость ветра при гололеде vг, м/с
2
5
10
15
20
25
30
Толщина цилиндрической стенки гололедного отложения bг = 5 мм
0
594
623
654
675
691
706
718
-5
735
816
894
948
990
1025
1054
-10
853
970
1083
1160
1219
1268
1311
-15
956
1104
1245
1339
1413
1476
1534
-20
1049
1223
1387
1499
1588
1670
1745
Толщина цилиндрической стенки гололедного отложения bг = 10 мм
0
794
814
835
849
860
870
878
-5
903
965
1025
1065
1097
1123
1145
-10
1001
1095
1185
1245
1292
1331
1364
-15
1090
1211
1326
1403
1463
1514
1558
-20
1172
1317
1454
1547
1620
1683
1750
Толщина цилиндрической стенки гололедного отложения bг = 15 мм
0
953
969
985
996
1004
1011
1017
-5
1046
1095
1143
1176
1201
1222
1239
-10
1131
1209
1283
1333
1372
1403
1430
-15
1210
1313
1410
1475
1525
1567
1603
-20
1285
1409
1526
1605
1666
1718
1766
Толщина цилиндрической стенки гололедного отложения bг = 20 мм
0
1090
1103
1115
1124
1131
1136
1140
-5
1172
1213
1253
1280
1301
1318
1332
-10
1248
1315
1378
1420
1453
1479
1501
-15
1321
1409
1493
1549
1592
1627
1657
-20
1389
1498
1600
1668
1721
1765
1804
Толщина цилиндрической стенки гололедного отложения bг = 30 мм
0
1321
1330
1339
1346
1350
1354
1357
-5
1390
1421
1451
1471
1486
1498
1509
-10
1455
1507
1555
1587
1611
1631
1648
-15
1518
1588
1653
1696
1729
1755
1778
-20
1578
1665
1746
1799
1840
1873
1902
Толщина цилиндрической стенки гололедного отложения bг = 40 мм
0
1517
1525
1532
1537
1540
1543
1546
-5
1578
1603
1627
1643
1654
1664
1672
-10
1637
1678
1717
1743
1762
1778
1791
-15
1693
1750
1803
1838
1865
1886
1903
-20
1748
1819
1886
1929
1962
1989
2012
А.25 Провод АС 400/22
Таблица А.25.1
Максимально допустимый ток Iм.д, А
Температура воздуха , °C
Скорость ветра при гололеде vг, м/с
2
5
10
15
Направление ветра
0
1280
1546
1800
1972
-5
1312
1586
1847
2024
-10
1343
1624
1892
2074
-15
1373
1662
1937
2123
-20
1402
1698
1980
2171
Направление ветра
0
1642
2016
2368
2605
-5
1685
2069
2431
2675
-10
1726
2121
2492
2743
-15
1766
2171
2552
2809
-20
1805
2220
2610
2874
Таблица А.25.2
Критическая толщина стенки гололеда bкр.г, мм
Температура воздуха , °C
Скорость ветра при гололеде vг, м/с
2
5
10
15
0
26
39
53
63
-5
24
36
50
62
-10
23
33
47
59
-15
21
32
45
56
-20
18
29
42
53
Таблица А.25.3
Ток профилактического подогрева Iп.п, А, при направлении
ветра
Температура воздуха , °C
Скорость ветра при гололеде vг, м/с
2
5
10
15
0
293
366
434
480
-5
637
794
940
1038
-10
831
1035
1225
1353
-15
1002
1248
1477
1631
-20
1147
1429
1691
1868
Таблица А.25.4
Ток 60-минутной плавки I(60), А, при направлении
ветра
Температура воздуха , °C
Скорость ветра при гололеде vг, м/с
2
5
10
15
20
25
30
Толщина цилиндрической стенки гололедного отложения bг = 5 мм
0
612
642
673
695
712
726
739
-5
756
839
920
975
1017
1053
1083
-10
877
998
1113
1191
1252
1303
1346
-15
983
1134
1278
1375
1451
1516
1574
-20
1078
1257
1425
1539
1630
1713
1790
Толщина цилиндрической стенки гололедного отложения bг = 10 мм
0
819
839
860
875
886
896
904
-5
930
993
1054
1096
1128
1155
1178
-10
1030
1126
1218
1280
1328
1368
1402
-15
1121
1245
1363
1442
1504
1555
1601
-20
1205
1354
1494
1589
1664
1729
1795
Толщина цилиндрической стенки гололедного отложения bг = 15 мм
0
983
999
1015
1026
1035
1042
1048
-5
1078
1128
1177
1211
1236
1257
1275
-10
1165
1244
1320
1371
1411
1443
1471
-15
1245
1350
1450
1516
1568
1610
1647
-20
1322
1449
1569
1650
1712
1766
1814
Толщина цилиндрической стенки гололедного отложения bг = 20 мм
0
1123
1137
1150
1158
1165
1171
1176
-5
1207
1250
1291
1318
1340
1357
1372
-10
1285
1353
1418
1461
1495
1522
1545
-15
1359
1450
1536
1593
1637
1673
1704
-20
1429
1541
1645
1715
1769
1814
1854
Толщина цилиндрической стенки гололедного отложения bг = 30 мм
0
1362
1372
1381
1387
1392
1396
1399
-5
1432
1464
1495
1515
1531
1544
1554
-10
1499
1552
1601
1634
1659
1679
1697
-15
1563
1635
1701
1746
1779
1806
1830
-20
1625
1713
1796
1851
1892
1927
1956
Толщина цилиндрической стенки гололедного отложения bг = 40 мм
0
1564
1572
1580
1584
1588
1591
1593
-5
1627
1652
1677
1693
1705
1715
1723
-10
1686
1729
1769
1795
1815
1831
1844
-15
1744
1803
1857
1892
1919
1941
1960
-20
1800
1873
1941
1985
2019
2047
2070
А.26 Провод АС 400/51
Таблица А.26.1
Максимально допустимый ток Iм.д, А
Температура воздуха , °C
Скорость ветра при гололеде vг, м/с
2
5
10
15
Направление ветра
0
1293
1561
1816
1990
-5
1325
1601
1864
2042
-10
1356
1640
1910
2093
-15
1386
1678
1954
2143
-20
1416
1714
1998
2191
Направление ветра
0
1658
2034
2389
2628
-5
1701
2088
2452
2699
-10
1742
2140
2514
2767
-15
1783
2191
2574
2834
-20
1822
2240
2633
2899
Таблица А.26.2
Критическая толщина стенки гололеда bкр.г, мм
Температура воздуха , °C
Скорость ветра при гололеде vг, м/с
2
5
10
15
0
26
38
51
62
-5
24
36
50
60
-10
23
33
47
57
-15
21
30
44
54
-20
18
29
41
51
Таблица А.26.3
Ток профилактического подогрева Iп.п, А, при направлении
ветра
Температура воздуха , °C
Скорость ветра при гололеде vг, м/с
2
5
10
15
0
296
369
438
484
-5
643
801
948
1047
-10
838
1044
1235
1364
-15
1010
1259
1489
1645
-20
1157
1441
1706
1884
Таблица А.26.4
Ток 60-минутной плавки I(60), А, при направлении
ветра
Температура воздуха , °C
Скорость ветра при гололеде vг, м/с
2
5
10
15
20
25
30
Толщина цилиндрической стенки гололедного отложения bг = 5 мм
0
622
651
682
704
721
736
748
-5
766
849
930
986
1029
1065
1095
-10
887
1009
1125
1204
1265
1316
1360
-15
994
1147
1292
1389
1466
1531
1589
-20
1090
1270
1439
1554
1645
1728
1805
Толщина цилиндрической стенки гололедного отложения bг = 10 мм
0
832
853
873
888
900
909
918
-5
944
1006
1068
1110
1143
1169
1192
-10
1044
1140
1233
1295
1344
1384
1418
-15
1135
1260
1379
1459
1520
1572
1618
-20
1220
1369
1511
1606
1681
1746
1810
Толщина цилиндрической стенки гололедного отложения bг = 15 мм
0
999
1015
1031
1042
1051
1058
1064
-5
1094
1145
1227
1227
1253
1274
1292
-10
1181
1261
1338
1389
1429
1461
1489
-15
1262
1367
1468
1535
1586
1629
1667
-20
1338
1467
1587
1669
1732
1785
1833
Толщина цилиндрической стенки гололедного отложения bг = 20 мм
0
1142
1155
1168
1177
1184
1189
1194
-5
1226
1268
1309
1337
1359
1376
1391
-10
1304
1372
1438
1481
1514
1542
1565
-15
1378
1469
1555
1613
1657
1693
1725
-20
1448
1560
1666
1736
1790
1835
1875
Толщина цилиндрической стенки гололедного отложения bг = 30 мм
0
1384
1394
1404
1410
1415
1418
1422
-5
1455
1487
1518
1538
1554
1566
1577
-10
1522
1574
1624
1657
1682
1703
1720
-15
1586
1657
1724
1769
1802
1830
1853
-20
1648
1737
1819
1874
1917
1951
1980
Толщина цилиндрической стенки гололедного отложения bг = 40 мм
0
1590
1598
1605
1610
1614
1617
1619
-5
1652
1678
1703
1719
1731
1741
1749
-10
1712
1755
1795
1821
1841
1857
1871
-15
1770
1829
1883
1919
1946
1968
1986
-20
1822
1899
1967
2012
2046
2074
2097
А.27 Провод АС 400/64
Таблица А.27.1
Максимально допустимый ток Iм.д, А
Температура воздуха , °C
Скорость ветра при гололеде vг, м/с
2
5
10
15
Направление ветра
0
1296
1564
1820
1994
-5
1328
1604
1867
2046
-10
1359
1643
1913
2097
-15
1389
1681
1958
2147
-20
1419
1718
2002
2195
Направление ветра
0
1661
2038
2393
2633
-5
1704
2092
2457
2704
-10
1746
2144
2519
2772
-15
1786
2195
2579
2839
-20
1826
2245
2638
2904
Таблица А.27.2
Критическая толщина стенки гололеда bкр.г, мм
Температура воздуха , °C
Скорость ветра при гололеде vг, м/с
2
5
10
15
0
26
38
51
62
-5
24
36
50
60
-10
23
33
47
57
-15
21
30
44
54
-20
18
29
41
51
Таблица А.27.3
Ток профилактического подогрева Iп.п, А, при направлении
ветра
Температура воздуха , °C
Скорость ветра при гололеде vг, м/с
2
5
10
15
0
297
370
439
484
-5
644
802
950
1049
-10
840
1046
1238
1367
-15
1012
1261
1492
1648
-20
1159
1444
1709
1887
Таблица А.27.4
Ток 60-минутной плавки I(60), А, при направлении
ветра
Температура воздуха , °C
Скорость ветра при гололеде vг, м/с
2
5
10
15
20
25
30
Толщина цилиндрической стенки гололедного отложения bг = 5 мм
0
624
654
685
706
724
738
751
-5
768
852
933
988
1031
1067
1098
-10
890
1011
1128
1207
1268
1319
1363
-15
996
1149
1294
1393
1469
1534
1592
-20
1093
1273
1442
1557
1649
1731
1808
Толщина цилиндрической стенки гололедного отложения bг = 10 мм
0
834
855
876
891
903
912
921
-5
947
1010
1071
1113
1146
1173
1196
-10
1047
1143
1236
1299
1347
1387
1422
-15
1138
1263
1382
1462
1524
1576
1622
-20
1223
1373
1514
1610
1685
1750
1813
Толщина цилиндрической стенки гололедного отложения bг = 15 мм
0
1002
1018
1034
1046
1054
1061
1067
-5
1097
1148
1197
1231
1257
1278
1296
-10
1184
1264
1341
1393
1432
1465
1493
-15
1266
1371
1471
1539
1590
1633
1670
-20
1342
1470
1592
1673
1736
1790
1837
Толщина цилиндрической стенки гололедного отложения bг = 20 мм
0
1146
1159
1172
1181
1188
1193
1198
-5
1230
1272
1314
1341
1363
1380
1395
-10
1308
1376
1442
1485
1519
1546
1569
-15
1382
1473
1560
1618
1662
1698
1729
-20
1452
1565
1670
1740
1795
1840
1880
Толщина цилиндрической стенки гололедного отложения bг = 30 мм
0
1389
1399
1408
1415
1419
1424
1427
-5
1459
1492
1523
1543
1559
1571
1582
-10
1526
1579
1629
1662
1687
1708
1725
-15
1591
1662
1730
1774
1808
1835
1858
-20
1653
1742
1825
1880
1922
1956
1986
Толщина цилиндрической стенки гололедного отложения bг = 40 мм
0
1596
1604
1611
1616
1620
1623
1625
-5
1658
1684
1708
1724
1737
1746
1755
-10
1718
1761
1801
1827
1847
1863
1877
-15
1775
1834
1889
1925
1952
1973
1992
-20
1825
1905
1973
2018
2052
2079
2103
А.28 Провод АС 400/93
Таблица А.28.1
Максимально допустимый ток Iм.д, А
Температура воздуха , °C
Скорость ветра при гололеде vг, м/с
2
5
10
15
Направление ветра
0
1343
1619
1883
2062
-5
1376
1661
1932
2117
-10
1408
1701
1980
2169
-15
1439
1740
2026
2221
-20
1469
1778
2071
2271
Направление ветра
0
1719
2109
2475
2723
-5
1764
2164
2541
2796
-10
1807
2218
2605
2866
-15
1849
2271
2667
2935
-20
1889
2322
2728
3003
Таблица А.28.2
Критическая толщина стенки гололеда bкр.г, мм
Температура воздуха , °C
Скорость ветра при гололеде vг, м/с
2
5
10
15
0
26
38
51
60
-5
24
35
48
59
-10
23
33
45
56
-15
20
30
42
53
-20
18
27
41
51
Таблица А.28.3
Ток профилактического подогрева Iп.п, А, при направлении
ветра
Температура воздуха , °C
Скорость ветра при гололеде vг, м/с
2
5
10
15
0
307
383
453
501
-5
666
829
981
1084
-10
869
1081
1279
1413
-15
1047
1303
1542
1703
-20
1198
1493
1766
1951
Таблица А.28.4
Ток 60-минутной плавки I(60), А, при направлении
ветра
Температура воздуха , °C
Скорость ветра при гололеде vг, м/с
2
5
10
15
20
25
30
Толщина цилиндрической стенки гололедного отложения bг = 5 мм
0
651
682
713
736
754
769
781
-5
799
885
968
1026
1071
1108
1139
-10
924
1050
1050
1251
1315
1367
1413
-15
1034
1192
1341
1443
1522
1588
1647
-20
1134
1319
1494
1613
1707
1790
1869
Толщина цилиндрической стенки гололедного отложения bг = 10 мм
0
872
893
915
930
942
952
960
-5
987
1052
1115
1158
1192
1220
1243
-10
1090
1189
1285
1349
1399
1440
1476
-15
1184
1312
1435
1517
1581
1635
1681
-20
1271
1425
1571
1670
1747
1813
1876
Толщина цилиндрической стенки гололедного отложения bг = 15 мм
0
1048
1064
1080
1092
1101
1108
1114
-5
1145
1197
1248
1282
1309
1331
1349
-10
1234
1316
1395
1449
1490
1523
1552
-15
1317
1426
1529
1599
1652
1696
1735
-20
1396
1528
1653
1737
1802
1856
1905
Толщина цилиндрической стенки гололедного отложения bг = 20 мм
0
1198
1211
1225
1234
1241
1246
1252
-5
1284
1327
1370
1398
1420
1438
1453
-10
1364
1434
1501
1546
1580
1608
1633
-15
1440
1534
1623
1682
1727
1765
1797
-20
1512
1627
1736
1808
1864
1911
1952
Толщина цилиндрической стенки гололедного отложения bг = 30 мм
0
1453
1463
1472
1479
1483
1487
1491
-5
1524
1558
1589
1610
1626
1639
1650
-10
1593
1647
1698
1732
1758
1779
1797
-15
1659
1732
1801
1847
1882
1910
1934
-20
1722
1813
1899
1955
1999
2034
2064
Толщина цилиндрической стенки гололедного отложения bг = 40 мм
0
1669
1677
1684
1689
1693
1696
1699
-5
1732
1759
1784
1800
1813
1823
1831
-10
1793
1837
1878
1905
1926
1942
1956
-15
1848
1912
1969
2005
2033
2056
2075
-20
1889
1985
2055
2101
2136
2164
2188
А.29 Провод АС 450/56
Таблица А.29.1
Максимально допустимый ток Iм.д, А
Температура воздуха , °C
Скорость ветра при гололеде vг, м/с
2
5
10
15
Направление ветра
0
1377
1661
1932
2116
-5
1411
1704
1982
2172
-10
1444
1745
2031
2226
-15
1476
1785
2079
2279
-20
1507
1824
2125
2330
Направление ветра
0
1764
2164
2540
2794
-5
1810
2221
2607
2869
-10
1854
2276
2673
2942
-15
1897
2330
2737
3012
-20
1938
2382
2799
3081
Таблица А.29.2
Критическая толщина стенки гололеда bкр.г, мм
Температура воздуха , °C
Скорость ветра при гололеде vг, м/с
2
5
10
15
0
26
38
51
62
-5
24
35
48
59
-10
23
33
45
56
-15
20
30
44
54
-20
18
27
40.5
51
Таблица А.29.3
Ток профилактического подогрева Iп.п, А, при направлении
ветра
Температура воздуха , °C
Скорость ветра при гололеде vг, м/с
2
5
10
15
0
315
393
465
514
-5
683
851
1007
1112
-10
891
1110
1313
1450
-15
1074
1338
1583
1748
-20
1230
1532
1813
2002
Таблица А.29.4
Ток 60-минутной плавки I(60), А, при направлении
ветра
Температура воздуха , °C
Скорость ветра при гололеде vг, м/с
2
5
10
15
20
25
30
Толщина цилиндрической стенки гололедного отложения bг = 5 мм
0
666
698
731
754
772
788
801
-5
819
907
993
1052
1098
1136
1168
-10
948
1076
1200
1283
1349
1402
1449
-15
1060
1223
1376
1480
1561
1629
1690
-20
1163
1353
1533
1655
1751
1836
1918
Толщина цилиндрической стенки гололедного отложения bг = 10 мм
0
893
915
937
952
965
975
983
-5
1011
1077
1143
1187
1221
1250
1274
-10
1117
1219
1317
1383
1434
1477
1513
-15
1213
1345
1471
1556
1622
1676
1724
-20
1303
1461
1611
1712
1792
1860
1925
Толщина цилиндрической стенки гололедного отложения bг = 15 мм
0
1073
1090
1107
1118
1127
1135
1141
-5
1172
1226
1278
1314
1341
1364
1383
-10
1264
1349
1430
1484
1527
1561
1591
-15
1350
1462
1568
1639
1693
1739
1778
-20
1431
1566
1694
1780
1847
1904
1954
Толщина цилиндрической стенки гололедного отложения bг = 20 мм
0
1226
1240
1254
1263
1271
1276
1282
-5
1314
1359
1403
1432
1455
1473
1489
-10
1397
1469
1538
1584
1620
1649
1673
-15
1475
1571
1663
1724
1770
1809
1842
-20
1550
1668
1779
1854
1911
1959
2001
Толщина цилиндрической стенки гололедного отложения bг = 30 мм
0
1487
1497
1507
1514
1519
1523
1527
-5
1561
1595
1628
1649
1666
1679
1690
-10
1631
1687
1740
1775
1801
1823
1841
-15
1699
1775
1846
1892
1928
1957
1982
-20
1764
1858
1946
2004
2048
2085
2116
Толщина цилиндрической стенки гололедного отложения bг = 40 мм
0
1709
1717
1724
1729
1733
1736
1739
-5
1774
1801
1827
1844
1856
1867
1876
-10
1836
1882
1924
1952
1973
1990
2004
-15
1896
1959
2017
2055
2083
2106
2126
-20
1938
2034
2106
2153
2189
2218
2243
А.30 Провод АС 500/26
Таблица А.30.1
Максимально допустимый ток Iм.д, А
Температура воздуха , °C
Скорость ветра при гололеде vг, м/с
2
5
10
15
Направление ветра
0
1497
1805
2098
2297
-5
1534
1851
2152
2358
-10
1570
1895
2205
2416
-15
1605
1939
2257
2474
-20
1638
1981
2307
2529
Направление ветра
0
1916
2349
2756
3032
-5
1965
2410
2830
3113
-10
2013
2471
2901
3192
-15
2060
2529
2970
3269
-20
2105
2586
3038
3344
Таблица А.30.2
Критическая толщина стенки гололеда bкр.г, мм
Температура воздуха , °C
Скорость ветра при гололеде vг, м/с
2
5
10
15
0
26
36
50
60
-5
24
35
47
57
-10
21
32
45
56
-15
20
30
42
53
-20
18
27
39
50
Таблица А.30.3
Ток профилактического подогрева Iп.п, А, при направлении
ветра
Температура воздуха , °C
Скорость ветра при гололеде vг, м/с
2
5
10
15
0
341
426
505
557
-5
741
923
1093
1207
-10
967
1204
1424
1573
-15
1166
1451
1717
1896
-20
1334
1662
1967
2172
Таблица А.30.4
Ток 60-минутной плавки I(60), А, при направлении
ветра
Температура воздуха , °C
Скорость ветра при гололеде vг, м/с
2
5
10
15
20
25
30
Толщина цилиндрической стенки гололедного отложения bг = 5 мм
0
729
763
798
823
843
860
874
-5
894
989
1082
1145
1195
1236
1272
-10
1032
1172
1305
1396
1467
1525
1575
-15
1154
1330
1496
1609
1697
1770
1836
-20
1265
1471
1666
1798
1902
1993
2081
Толщина цилиндрической стенки гололедного отложения bг = 10 мм
0
977
1001
1025
1042
1055
1066
1075
-5
1104
1176
1246
1295
1332
1363
1389
-10
1219
1329
1435
1507
1562
1608
1648
-15
1323
1466
1602
1694
1765
1824
1876
-20
1420
1591
1753
1863
1949
2022
2090
Толщина цилиндрической стенки гололедного отложения bг = 15 мм
0
1174
1193
1211
1223
1233
1242
1249
-5
1282
1340
1396
1434
1464
1488
1509
-10
1381
1472
1560
1619
1664
1702
1734
-15
1473
1594
1708
1785
1845
1894
1936
-20
1561
1707
1707
1939
2011
2072
2126
Толщина цилиндрической стенки гололедного отложения bг = 20 мм
0
1343
1358
1373
1383
1391
1397
1402
-5
1438
1486
1533
1565
1589
1609
1626
-10
1527
1605
1679
1729
1767
1798
1825
-15
1611
1715
1814
1880
1930
1972
2007
-20
1691
1819
1939
2020
2082
2134
2178
Толщина цилиндрической стенки гололедного отложения bг = 30 мм
0
1629
1640
1650
1658
1663
1668
1671
-5
1708
1745
1780
1803
1821
1835
1847
-10
1784
1844
1901
1939
1967
1990
2010
-15
1856
1938
2015
2066
2104
2136
2162
-20
1926
2028
2123
2186
2234
2273
2307
Толщина цилиндрической стенки гололедного отложения bг = 40 мм
0
1872
1880
1889
1894
1898
1902
1904
-5
1941
1971
1999
2017
2031
2042
2051
-10
2009
2057
2103
2133
2156
2174
2189
-15
2060
2141
2203
2244
2275
2300
2321
-20
2105
2221
2299
2350
2389
2420
2447
А.31 Провод АС 500/27
Таблица А.31.1
Максимально допустимый ток Iм.д, А
Температура воздуха , °C
Скорость ветра при гололеде vг, м/с
2
5
10
15
Направление ветра
0
1463
1764
2051
2247
-5
1499
1810
2105
2306
-10
1535
1853
2157
2363
-15
1568
1896
2207
2419
-20
1601
1937
2256
2474
Направление ветра
0
1873
2297
2696
2966
-5
1922
2358
2768
3045
-10
1969
2416
2838
3123
-15
2014
2474
2906
3198
-20
2058
2529
2972
3271
Таблица А.31.2
Критическая толщина стенки гололеда bкр.г, мм
Температура воздуха , °C
Скорость ветра при гололеде vг, м/с
2
5
10
15
0
26
38
50
60
-5
24
35
48
59
-10
21
32
45
56
-15
20
30
42
53
-20
18
27
39
50
Таблица А.31.3
Ток профилактического подогрева Iп.п, А, при направлении
ветра
Температура воздуха , °C
Скорость ветра при гололеде vг, м/с
2
5
10
15
0
334
417
494
545
-5
725
903
1069
1181
-10
946
1178
1394
1539
-15
1140
1420
1680
1855
-20
1305
1626
1924
2125
Таблица А.31.4
Ток 60-минутной плавки I(60), А, при направлении
ветра
Температура воздуха , °C
Скорость ветра при гололеде vг, м/с
2
5
10
15
20
25
30
Толщина цилиндрической стенки гололедного отложения bг = 5 мм
0
711
744
779
803
822
838
852
-5
872
965
1065
1119
1167
1208
1242
-10
1008
1145
1275
1364
1433
1490
1540
-15
1128
1299
1462
1573
1658
1731
1795
-20
1236
1438
1629
1758
1860
1950
2036
Толщина цилиндрической стенки гололедного отложения bг = 10 мм
0
916
941
965
983
997
1008
1018
-5
1046
1119
1191
1240
1278
1309
1337
-10
1161
1272
1380
1453
1510
1556
1596
-15
1265
1410
1547
1640
1712
1772
1825
-20
1362
1535
1698
1809
1895
1970
2041
Толщина цилиндрической стенки гололедного отложения bг = 15 мм
0
1144
1162
1180
1192
1202
1210
1216
-5
1249
1306
1361
1399
1428
1452
1472
-10
1347
1436
1522
1580
1624
1661
1692
-15
1437
1555
1668
1743
1801
1849
1891
-20
1523
1667
1802
1894
1964
2024
2077
Толщина цилиндрической стенки гололедного отложения bг = 20 мм
0
1308
1323
1337
1347
1355
1361
1366
-5
1401
1448
1495
1526
1550
1569
1586
-10
1488
1565
1638
1687
1724
1755
1781
-15
1571
1673
1770
1834
1884
1924
1959
-20
1649
1775
1893
1972
2033
2083
2127
Толщина цилиндрической стенки гололедного отложения bг = 30 мм
0
1586
1597
1607
1614
1620
1624
1628
-5
1664
1700
1735
1757
1775
1789
1801
-10
1738
1797
1853
1890
1918
1941
1960
-15
1810
1890
1965
2015
2053
2084
2110
-20
1878
1978
2072
2133
2180
2219
2252
Толщина цилиндрической стенки гололедного отложения bг = 40 мм
0
1822
1831
1839
1845
1849
1852
1855
-5
1891
1920
1947
1965
1979
1990
1999
-10
1957
2005
2050
2079
2101
2119
2134
-15
2014
2087
2148
2188
2219
2243
2264
-20
2058
2166
2242
2292
2330
2361
2387
А.32 Провод АС 500/64
Таблица А.32.1
Максимально допустимый ток Iм.д, А
Температура воздуха , °C
Скорость ветра при гололеде vг, м/с
2
5
10
15
Направление ветра
0
1493
1800
2092
2291
-5
1530
1846
2146
2351
-10
1566
1890
2199
2409
-15
1601
1934
2250
2466
-20
1634
1976
2300
2521
Направление ветра
0
1910
2342
2748
3022
-5
1960
2403
2821
3103
-10
2007
2463
2892
3182
-15
2054
2521
2961
3258
-20
2099
2578
3028
3333
Таблица А.32.2
Критическая толщина стенки гололеда bкр.г, мм
Температура воздуха , °C
Скорость ветра при гололеде vг, м/с
2
5
10
15
0
26
36
50
60
-5
23
35
47
57
-10
21
32
45
54
-15
20
30
42
53
-20
18
27
39
50
Таблица А.32.3
Ток профилактического подогрева Iп.п, А, при направлении
ветра
Температура воздуха , °C
Скорость ветра при гололеде vг, м/с
2
5
10
15
0
340
425
503
556
-5
739
920
1089
1203
-10
964
1200
1420
1567
-15
1162
1447
1711
1890
-20
1330
1656
1960
2164
Таблица А.32.4
Ток 60-минутной плавки I(60), А, при направлении
ветра
Температура воздуха , °C
Скорость ветра при гололеде vг, м/с
2
5
10
15
20
25
30
Толщина цилиндрической стенки гололедного отложения bг = 5 мм
0
729
763
798
823
843
859
873
-5
893
988
1080
1144
1193
1234
1269
-10
1031
1170
1303
1393
1463
1522
1572
-15
1153
1327
1493
1605
1693
1766
1831
-20
1263
1468
1662
1794
1897
1987
2074
Толщина цилиндрической стенки гололедного отложения bг = 10 мм
0
978
1001
1025
1042
1055
1066
1076
-5
1105
1176
1246
1294
1331
1362
1388
-10
1218
1328
1433
1505
1560
1606
1645
-15
1322
1464
1599
1691
1762
1821
1872
-20
1418
1589
1750
1859
1945
2017
2084
Толщина цилиндрической стенки гололедного отложения bг = 15 мм
0
1176
1194
1212
1225
1234
1243
1249
-5
1282
1340
1396
1434
1464
1488
1508
-10
1381
1472
1559
1617
1663
1700
1732
-15
1473
1593
1707
1783
1842
1892
1933
-20
1559
1705
1844
1936
2008
2068
2122
Толщина цилиндрической стенки гололедного отложения bг = 20 мм
0
1344
1359
1374
1384
1392
1398
1404
-5
1439
1487
1534
1565
1589
1609
1626
-10
1527
1604
1679
1728
1766
1797
1824
-15
1610
1714
1812
1878
1928
1970
2005
-20
1690
1817
1937
2017
2079
2131
2175
Толщина цилиндрической стенки гололедного отложения bг = 30 мм
0
1631
1642
1652
1660
1665
1670
1673
-5
1710
1746
1781
1804
1822
1836
1848
-10
1784
1844
1901
1938
1967
1990
2009
-15
1857
1938
2014
2065
2103
2135
2161
-20
1926
2027
2122
2185
2232
2271
2305
Толщина цилиндрической стенки гололедного отложения bг = 40 мм
0
1874
1883
1891
1897
1901
1904
1907
-5
1943
1972
2000
2018
2032
2043
2052
-10
2007
2058
2104
2134
2156
2174
2190
-15
2054
2141
2203
2244
2275
2299
2320
-20
2099
2221
2298
2349
2387
2419
2445
А.33 Провод АС 500/204
Таблица А.33.1
Максимально допустимый ток Iм.д, А
Температура воздуха , °C
Скорость ветра при гололеде vг, м/с
2
5
10
15
Направление ветра
0
1549
1863
2163
2367
-5
1588
1911
2219
2429
-10
1624
1957
2274
2489
-15
1660
2001
2326
2548
-20
1695
2045
2378
2605
Направление ветра
0
1977
2420
2837
3120
-5
2028
2483
2912
3203
-10
2077
2545
2986
3203
-15
2125
2605
3057
3363
-20
2171
2663
3126
3440
Таблица А.33.2
Критическая толщина стенки гололеда bкр.г, мм
Температура воздуха , °C
Скорость ветра при гололеде vг, м/с
2
5
10
15
0
24
35
47
56
-5
23
32
45
54
-10
21
30
42
51
-15
18
29
39
50
-20
17
26
36
47
Таблица А.33.3
Ток профилактического подогрева Iп.п, А, при направлении
ветра
Температура воздуха , °C
Скорость ветра при гололеде vг, м/с
2
5
10
15
0
351
438
519
573
-5
763
949
1123
1240
-10
995
1238
1464
1616
-15
1199
1492
1765
1949
-20
1373
1709
2021
2232
Таблица А.33.4
Ток 60-минутной плавки I(60), А, при направлении
ветра
Температура воздуха , °C
Скорость ветра при гололеде vг, м/с
2
5
10
15
20
25
30
Толщина цилиндрической стенки гололедного отложения bг = 5 мм
0
771
805
840
865
886
902
917
-5
937
1033
1128
1193
1243
1285
1322
-10
1077
1219
1356
1448
1521
1580
1632
-15
1202
1380
1551
1666
1756
1831
1896
-20
1315
1525
1724
1860
1965
2055
2139
Толщина цилиндрической стенки гололедного отложения bг = 10 мм
0
1036
1059
1083
1100
1114
1125
1134
-5
1163
1236
1307
1356
1394
1426
1453
-10
1278
1390
1498
1572
1628
1675
1716
-15
1384
1529
1668
1762
1835
1895
1947
-20
1482
1657
1823
1935
2022
2095
2160
Толщина цилиндрической стенки гололедного отложения bг = 15 мм
0
1245
1264
1283
1295
1305
1313
1320
-5
1353
1411
1469
1508
1538
1563
1584
-10
1453
1545
1634
1694
1741
1779
1812
-15
1546
1668
1785
1864
1924
1974
2017
-20
1634
1783
1924
2020
2093
2154
2208
Толщина цилиндрической стенки гололедного отложения bг = 20 мм
0
1425
1440
1455
1466
1473
1480
1485
-5
1520
1569
1617
1649
1673
1694
1711
-10
1609
1688
1763
1814
1853
1885
1912
-15
1694
1799
1899
1967
2018
2060
2096
-20
1774
1904
2027
2109
2172
2224
2270
Толщина цилиндрической стенки гололедного отложения bг = 30 мм
0
1730
1741
1751
1759
1764
1769
1773
-5
1808
1845
1881
1904
1922
1937
1949
-10
1884
1945
2002
2040
2069
2093
2113
-15
1957
2039
2117
2168
2208
2239
2267
-20
2026
2130
2226
2290
2339
2378
2412
Толщина цилиндрической стенки гололедного отложения bг = 40 мм
0
1977
1997
2005
2011
2015
2018
2021
-5
2027
2087
2115
2133
2147
2158
2168
-10
2077
2173
2219
2250
2272
2291
2306
-15
2125
2256
2319
2361
2392
2417
2438
-20
2171
2337
2416
2467
2506
2539
2565
А.34 Провод АС 500/336
Таблица А.34.1
Максимально допустимый ток Iм.д, А
Температура воздуха, °C
Скорость ветра при гололеде vг, м/с
2
5
10
15
Направление ветра
0
1590
1909
2214
2422
-5
1629
1957
2271
2486
-10
1667
2004
2327
2547
-15
1703
2050
2381
2607
-20
1738
2094
2434
2665
Направление ветра
0
2025
2476
2901
3189
-5
2077
2540
2978
3274
-10
2127
2604
3053
3357
-15
2176
2665
3126
3438
-20
2223
2724
3197
3516
Таблица А.34.2
Критическая толщина стенки гололеда bкр.г, мм
Температура воздуха , °C
Скорость ветра при гололеде vг, м/с
2
5
10
15
0
23
33
45
54
-5
21
32
44
53
-10
20
29
41
50
-15
18
27
38
47
-20
17
24
35
45
Таблица А.34.3
Ток профилактического подогрева Iп.п, А, при направлении
ветра
Температура воздуха , °C
Скорость ветра при гололеде vг, м/с
2
5
10
15
0
359
447
530
585
-5
780
970
1147
1267
-10
1017
1265
1496
1651
-15
1226
1525
1803
1990
-20
1403
1746
2065
2280
Таблица А.34.4
Ток 60-минутной плавки I(60), А, при направлении
ветра
Температура воздуха , °C
Скорость ветра при гололеде vг, м/с
2
5
10
15
20
25
30
Толщина цилиндрической стенки гололедного отложения bг = 5 мм
0
801
835
871
896
916
933
948
-5
968
1066
1162
1228
1280
1323
1360
-10
1111
1255
1394
1489
1562
1623
1675
-15
1238
1419
1593
1710
1802
1878
1944
-20
1352
1566
1770
1907
2015
2105
2187
Толщина цилиндрической стенки гололедного отложения bг = 10 мм
0
1077
1101
1126
1143
1156
1168
1177
-5
1206
1279
1352
1402
1440
1472
1500
-10
1323
1436
1546
1620
1678
1726
1767
-15
1429
1577
1718
1813
1887
1949
2002
-20
1529
1706
1875
1989
2078
2152
2217
Толщина цилиндрической стенки гололедного отложения bг = 15 мм
0
1297
1315
1334
1347
1357
1365
1372
-5
1405
1464
1522
1562
1592
1617
1639
-10
1506
1599
1690
1751
1798
1837
1870
-15
1600
1723
1842
1922
1983
2035
2078
-20
1689
1840
1984
2080
2155
2217
2271
Толщина цилиндрической стенки гололедного отложения bг = 20 мм
0
1484
1500
1514
1525
1533
1540
1545
-5
1579
1629
1677
1710
1735
1755
1773
-10
1669
1749
1826
1877
1917
1949
1976
-15
1754
1861
1963
2031
2084
2127
2163
-20
1836
1967
2092
2175
2240
2292
2338
Толщина цилиндрической стенки гололедного отложения bг = 30 мм
0
1802
1813
1824
1831
1837
1842
1845
-5
1881
1918
1954
1978
1996
2011
2023
-10
1957
2018
2076
2115
2144
2168
2188
-15
2030
2113
2192
2244
2284
2316
2344
-20
2100
2204
2302
2367
2416
2456
2491
Толщина цилиндрической стенки гололедного отложения bг = 40 мм
0
2024
2080
2089
2094
2098
2102
2105
-5
2076
2170
2199
2217
2232
2243
2252
-10
2127
2257
2304
2334
2358
2376
2392
-15
2176
2341
2405
2446
2478
2504
2525
-20
2223
2422
2502
2554
2594
2626
2653
А.35 Провод АС 600/72
Таблица А.35.1
Максимально допустимый ток Iм.д, А
Температура воздуха , °C
Скорость ветра при гололеде vг, м/с
2
5
10
15
Направление ветра
0
1661
1999
2321
2541
-5
1702
2049
2381
2607
-10
1741
2099
2440
2672
-15
1780
2147
2497
2735
-20
1817
2193
2552
2796
Направление ветра
0
2121
2597
3046
3349
-5
2175
2665
3127
3439
-10
2228
2732
3205
3526
-15
2280
2796
3282
3611
-20
2330
2859
3357
3693
Таблица А.35.2
Критическая толщина стенки гололеда bкр.г, мм
Температура воздуха , °C
Скорость ветра при гололеде vг, м/с
2
5
10
15
0
26
38
51
62
-5
26
36
50
59
-10
24
33
47
57
-15
23
30
44
57
-20
21
30
41
56
Таблица А.35.3
Ток профилактического подогрева Iм.д, А, при направлении
ветра
Температура воздуха , °C
Скорость ветра при гололеде vг, м/с
2
5
10
15
0
377
470
557
615
-5
819
1020
1206
1332
-10
1069
1329
1572
1736
-15
1288
1602
1896
2093
-20
1474
1835
2171
2397
Таблица А.35.4
Ток 60-минутной плавки I(60), А, при направлении
ветра
Температура воздуха , °C
Скорость ветра при гололеде vг, м/с
2
5
10
15
20
25
30
Толщина цилиндрической стенки гололедного отложения bг = 5 мм
0
786
821
858
897
923
945
963
-5
940
1000
1104
1206
1276
1331
1376
-10
1081
1152
1305
1452
1551
1629
1693
-15
1225
1286
1479
1662
1706
1882
1963
-20
1341
1407
1634
1849
1994
2108
2205
Толщина цилиндрической стенки гололедного отложения bг = 10 мм
0
1103
1128
1155
1173
1187
1199
1210
-5
1241
1319
1396
1449
1490
1524
1553
-10
1365
1486
1602
1681
1742
1792
1836
-15
1479
1635
1785
1886
1964
2029
2086
-20
1585
1773
1951
2072
2166
2245
2316
Толщина цилиндрической стенки гололедного отложения bг = 15 мм
0
1326
1346
1366
1380
1390
1399
1407
-5
1442
1506
1567
1609
1642
1668
1691
-10
1550
1650
1746
1811
1861
1902
1937
-15
1651
1783
1908
1993
2058
2112
2158
-20
1746
1906
2059
2161
2240
2306
2364
Толщина цилиндрической стенки гололедного отложения bг = 20 мм
0
1517
1534
1550
1561
1569
1576
1582
-5
1620
1672
1724
1759
1785
1807
1826
-10
1716
1801
1883
1937
1979
2014
2043
-15
1807
1921
2029
2102
2157
2203
2241
-20
1894
2034
2167
2255
2323
2379
2428
Толщина цилиндрической стенки гололедного отложения bг = 30 мм
0
1841
1853
1865
1872
1878
1883
1887
-5
1926
1966
2005
2030
2050
2063
2078
-10
2008
2074
2136
2177
2208
2234
2255
-15
2087
2176
2260
2315
2357
2392
2421
-20
2163
2273
2377
2446
2499
2542
2578
Толщина цилиндрической стенки гололедного отложения bг = 40 мм
0
2116
2125
2134
2140
2145
2149
2152
-5
2175
2223
2253
2273
2288
2300
2310
-10
2228
2316
2366
2399
2424
2444
2460
-15
2279
2407
2475
2519
2553
2580
2603
-20
2329
2494
2579
2634
2676
2711
2740
Приложение Б
(справочное)
ЗНАЧЕНИЯ МАКСИМАЛЬНО ДОПУСТИМОГО ТОКА
ДЛЯ СТАЛЬНЫХ ТРОСОВ <1>
--------------------------------
<1> Марки по ГОСТ 3062.
Таблица Б.1
Значения максимально допустимого тока Iм.д, А,
для стальных тросов С-35
Температура воздуха , °C
Скорость ветра при гололеде vг, м/с
2
5
10
15
Направление ветра
0
138
171
203
222
-5
140
173
205
224
-10
141
174
207
226
-15
142
176
208
228
-20
143
177
210
230
Направление ветра
0
183
227
267
293
-5
185
229
269
296
-10
187
231
272
299
-15
189
233
274
302
-20
190
235
277
304
Таблица Б.2
Значения максимально допустимого тока Iм.д, А,
для стальных тросов С-50
Температура воздуха , °C
Скорость ветра при гололеде vг, м/с
2
5
10
15
Направление ветра
0
179
220
256
280
-5
180
222
258
282
-10
182
224
260
285
-15
184
226
262
287
-20
186
228
265
290
Направление ветра
0
234
286
335
369
-5
236
289
339
372
-10
238
291
342
376
-15
240
294
345
379
-20
242
296
348
382
Таблица Б.3
Значения максимально допустимого тока Iм.д, А,
для стальных тросов С-70
Температура воздуха , °C
Скорость ветра при гололеде vг, м/с
2
5
10
15
Направление ветра
0
219
262
303
332
-5
221
264
306
335
-10
222
266
309
338
-15
224
269
311
340
-20
225
271
314
343
Направление ветра
0
278
339
397
436
-5
280
342
400
440
-10
282
345
404
444
-15
285
348
408
448
-20
287
351
411
452
Приложение В
(справочное)
ПРИМЕР РАСЧЕТА (ОЦЕНКИ) ВРЕМЕНИ ПЛАВКИ ГОЛОЛЕДА
С ЗАДАННОЙ ТОЛЩИНОЙ СТЕНКИ ГОЛОЛЕДА
Оценить время плавки гололеда tпл током плавки Iпл = 1100 А для провода марки АС 240/32 при толщине стенки гололеда bг = 18 мм, температуре воздуха , скорости ветра v = 5 м/с.
Решение. Для соответствующей марки провода [см. А.14 (приложение А)] и заданных погодных условий (, °C; v, м/с) определяют критическую толщину стенки гололеда bкр.г:
bкр.г = 39 мм.
По таблице А.14.1 для тех же погодных условий и направления ветра определяют максимально допустимый ток Iм.д:
Iм.д = 1177 А.
Для промежуточных значений , °C, и v, м/с, значения bкр.г и Iм.д определяют линейной интерполяцией:
а) по таблице А.14.4 при заданных погодных условиях (, °C; v, м/с) и расчетной толщине стенки гололеда bр.г (5, 10, 15 мм), с током 60-минутной плавки, ближайшим меньшим тока плавки Iпл, А:
I(60) = 898 А; bр.г = 20 мм;
б) линейной интерполяцией по I(60) и Iм.д находят толщину стенки гололеда bг(60), проплавляемую заданным током плавки Iпл за 60 мин:
в) выполняют оценку времени плавки гололеда tпл:
Приложение Г
(справочное)
ПРИМЕР РАСЧЕТА МАКСИМАЛЬНО ДОПУСТИМОГО ТОКА Iм.д
Определить максимально допустимый ток Iм.д для провода марки АС 240/39 при температуре воздуха , скорости ветра v = 7 м/с и угле .
Решение. Для провода марки АС 240/39 из таблицы А.15.1 при выбираем значения максимально допустимого тока Iм.д для смежных значений скорости ветра v = 5 м/с и v = 10 м/с и температуры воздуха и .
ИС МЕГАНОРМ: примечание.
Нумерация таблиц дана в соответствии с официальным текстом документа.
Таблица В.1
Максимально допустимый ток при скорости ветра v = 7 м/с и температурах воздуха и соответственно
Искомое значение:
Тот же результат получается, если определять Iм.д при температуре воздуха и скоростях ветра v = 5 м/с и v = 10 м/с.
Приложение Д
(справочное)
ЗНАЧЕНИЯ АКТИВНОГО И ВНУТРЕННЕГО ИНДУКТИВНОГО СОПРОТИВЛЕНИЙ
ТРОСОВ С-35, С-50, С-70
Таблица Д.1
Значения активного и внутреннего индуктивного сопротивлений
тросов С-35, С-50, С-70
Ток, А
Активное сопротивление при температуре 0 °C, Ом/км
Внутреннее индуктивное сопротивление, Ом/км
С-35
С-50
С-70
С-35
С-50
С-70
20
4,75
3,2
2,25
1,05
0,66
0,47
40
5,5
3,35
2,35
1,6
0,77
0,51
60
6,0
3,5
2,45
1,95
0,89
0,57
80
5,9
3,7
2,55
1,88
1,03
0,67
100
5,7
3,9
2,7
1,75
1,21
0,8
120
5,5
4,0
2,85
1,67
1,3
0,91
140
5,3
3,75
3,0
1,6
1,19
0,96
160
5,15
3,6
2,97
1,53
1,12
0,92
180
5,0
3,52
2,95
1,46
1,07
0,85
200
4,85
3,35
2,93
1,4
1,04
0,78
220
-
-
2,88
-
-
0,71
240
-
-
2,84
-
-
0,65
260
-
-
2,79
-
-
0,60
280
-
-
2,75
-
-
0,56
300
-
-
2,72
-
-
0,53
320
-
-
2,71
-
-
0,50
340
-
-
2,70
-
-
0,47
360
-
-
2,69
-
-
0,45
Примечание - Зависимости от тока удельных активного и внутреннего индуктивного сопротивлений стальных грозозащитных тросов (канатов) не нормируются в национальных стандартах. Они существенно отличаются для тросов (канатов) с одинаковым номинальным сечением различных марок и даже одной марки, изготовленных по одному национальному стандарту, и с разными сроками эксплуатации.
Таблица Д.2
Значения активного и внутреннего индуктивного сопротивлений
тросов ГТК20-0/50-9,1, ГТК20-0/70-11,1
Ток, А
Активное сопротивление при температуре 0 °C, Ом/км
Внутреннее индуктивное сопротивление, Ом/км
ГТК20-0/50-9,1
ГТК20-0/70-11,1
ГТК20-0/50-9,1
ГТК20-0/70-11,1
20
1,56
1,08
0,81
0,62
40
1,67
1,18
0,88
0,62
60
1,77
1,28
0,95
0,63
80
1,88
1,38
1,03
0,67
100
1,98
1,53
1,12
0,71
120
2,08
1,68
1,16
0,77
140
2,19
1,83
1,01
0,78
160
2,29
1,80
1,01
0,81
180
2,39
1,78
1,06
0,84
200
2,49
1,76
1,15
0,89
220
-
1,71
-
0,90
240
-
1,67
-
0,91
260
-
1,62
-
0,93
280
-
1,58
-
0,96
300
-
1,55
-
0,99
320
-
1,54
-
1,02
340
-
1,53
-
1,05
360
-
1,52
-
1,08
Приложение Е
(справочное)
ПРИМЕР РАСЧЕТА ПЕРЕМЕННОГО ТОКА ПЛАВКИ ГОЛОЛЕДА
НА ГРОЗОЗАЩИТНОМ ТРОСЕ МАРКИ С-70 ПО РАЗЛИЧНЫМ СХЕМАМ ПЛАВКИ
Рассчитать ток плавки гололеда на изолированных грозозащитных тросах марки С-70 (ТК-11) <1> ЛЭП 220 кВ по различным схемам плавки.
--------------------------------
<1> По ГОСТ 3063.
Исходные данные.
На линии два троса марки С-70, расстояние между ними 11,0 м, диаметр троса dтр = 11,0 мм, радиус поперечного сечения троса rтр = 0,55·10-2 м. Напряжение плавки 35 кВ, длина тросов 52 км. Сопротивления заземляющих устройств: на ПС Rз.у1 = 0,5 Ом, в месте заземления троса Rз.у2 = 2,0 Ом. Расчетная глубина возврата тока через землю Dз равна 1000 м. Сопротивление источника питания не учитываем.
Решение.
а) Схема "трос-земля" требует поочередной плавки гололеда на каждом тросе.
Удельное сопротивление контура "грозозащитный трос-земля" :
(Е.1)
где Rуд.тр, Xвн.уд.тр - удельные активное и внутреннее индуктивное сопротивления грозозащитного троса, зависящие от искомого тока троса. Поэтому в качестве нулевой итерации задаемся значением тока плавки, например 180 А, и определяем по приложению Г: Rуд.тр = 2,95 Ом/км, Xвн.уд.тр = 0,85 Ом/км.
Внешнее удельное индуктивное сопротивление грозозащитного троса Xвнеш.уд.тр:
Пользуясь формулой
(Е.2)
получают в первой итерации:
Уточняют расчет во второй итерации, определив по приложению Г для найденного Iпл:
Rуд.тр = 2,935 Ом/км; Xвн.уд.тр = 0,797 Ом/км,
что дает
отклонение от предыдущего составило 1,1%.
Уточняют расчет в третьей итерации, определив по приложению Г для найденного Iпл:
Rуд.тр = 2,933 Ом/км; Xвн.уд.тр = 0,789 Ом/км,
что дает
отклонение от предыдущего составило 0,2%.
Расчет закончен, отклонение менее 1%.
б) Схема "трос-трос"
Удельное сопротивление взаимной индуктивности между двумя контурами "грозозащитный трос-земля":
В качестве нулевой итерации принимаем для тока 180 А по приложению Г:
Rуд.тр = 2,95 Ом/км; Xвн.уд.тр = 0,85 Ом/км.
Пользуясь формулой
(Е.3)
получают в первой итерации:
ИС МЕГАНОРМ: примечание.
Формула дана в соответствии с официальным текстом документа.
Уточняют расчет во второй итерации, определив по приложению Г для найденного тока:
Rуд.тр = 2,73 Ом/км; Xвн.уд.тр = 0,822 Ом/км;
отклонение от предыдущего составило 6,5%.
Уточняют расчет в третьей итерации, определив по приложению для найденного тока:
Rуд.тр = 2,785 Ом/км; Xвн.уд.тр = 0,862 Ом/км;
отклонение от предыдущего составило 2,2%.
Уточняют расчет в четвертой итерации, определив по приложению Г для найденного тока:
Rуд.тр = 2,767 Ом/км; Xвн.уд.тр = 0,849 Ом/км;
отклонение от предыдущего составило 0,7%.
Расчет закончен, отклонение менее 1%.
в) Схема "два троса-земля"
В качестве нулевой итерации, как и для предыдущих схем, принимают для тока 180 А по приложению Г:
Rуд.тр = 2,95 Ом/км; Xвн.уд.тр = 0,85 Ом/км.
Пользуясь формулой
(Е.4)
получают в первой итерации:
Уточняют расчет во второй итерации, определив по приложению Г для найденного тока:
Rуд.тр = 2,947 Ом/км; Xвн.уд.тр = 0,839 Ом/км;
отклонение от предыдущего составило 0,23%.
Расчет закончен, отклонение менее 1%.
г) Схема "трос, трос-земля"
В качестве нулевой итерации, как и для предыдущих схем, принимают для тока 180 А по приложению Г:
Rуд.тр = 2,95 Ом/км; Xвн.уд.тр = 0,85 Ом/км.
Пользуясь формулой
получают в первой итерации:
- для первого троса
(Е.5)
- для второго троса
Уточняют расчет во второй итерации, определив по приложению Г для найденных токов:
Rуд.тр1 = 2,949 Ом/км; Xвн.уд.тр1 = 0,846 Ом/км;
отклонение от предыдущего составило 0,1%.
Расчет для первого троса закончен, отклонение менее 1%.
Rуд.тр2 = 2,925 Ом/км; Xвн.уд.тр2 = 0,773 Ом/км;
отклонение от предыдущего составило 1,9%.
Уточняют расчет в третьей итерации, определив по приложению Г для найденных токов:
Rуд.тр2 = 2,925 Ом/км; Xвн.уд.тр2 = 0,773 Ом/км;
отклонение от предыдущего составило 0,5%.
Расчет для второго троса закончен, отклонение менее 1%.
БИБЛИОГРАФИЯ
[1]
Правила устройства электроустановок (ПУЭ). Издание седьмое
[2]
Требования по плавке гололеда на проводах и грозозащитных тросах линий электропередачи (утверждены приказом Минэнерго России от 19 декабря 2018 г. N 1185)
[3]
Требования к перегрузочной способности трансформаторов и автотрансформаторов, установленных на объектах электроэнергетики, и ее поддержанию (утверждены приказом Минэнерго России от 8 февраля 2019 г. N 81)
УДК 621.314:006.354
ОКС 29.240.01
Ключевые слова: гололед, установка плавки гололеда, плавка гололеда, схемы плавки гололеда, постоянный ток, переменный ток, провода, грозозащитный трос
