ОСТ 108.321.12-82

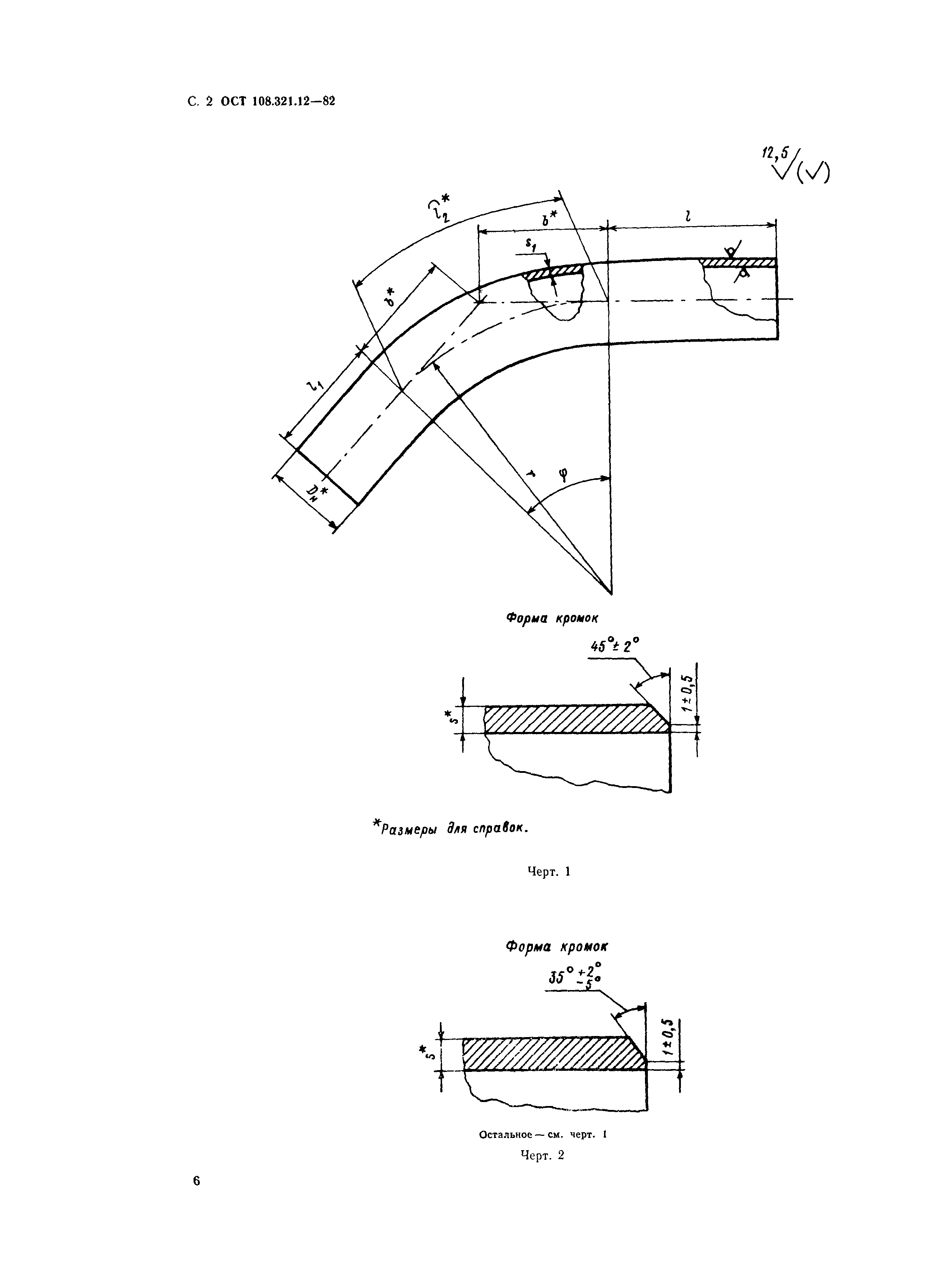

Отводы гнутые для трубопроводов ТЭС. Конструкция и размеры

Обозначение:	ОСТ 108.321.12-82
Обозначение англ:	OST 108.321.12-82
Статус:	заменен
Название рус.:	Отводы гнутые для трубопроводов ТЭС. Конструкция и размеры
Дата добавления в базу:	01.09.2013
Дата актуализации:	01.01.2021
Дата введения:	01.01.1985
Дата окончания срока действия:	01.05.2010
Область применения:	Стандарт распространяется на гнутые отводы с углами гиба 15, 30, 45, 60 и 90°, изготовляемые из труб по ОСТ 108.320.102 из стали марки 20 по ТУ 14-3-460, для трубопроводов пара и горячей воды тепловых электростанций. Стандарт устанавливает конструкцию и основные размеры гнутых отводов для трубопроводов с абсолютным давлением и температурой среды: p=23,54 МПа (240 кгс/см2), t=250° C; p=18,14 МПа (185 кгс/см2), t=215° C; p=3,92 МПа (40 кгс/см2), t=440° C; p=7,45 МПа (76 кгс/см2), t=145° C; p=4,31 МПа (44 кгс/см2), t=340° C; p=3,92 МПа (40 кгс/см2), t=200° C.

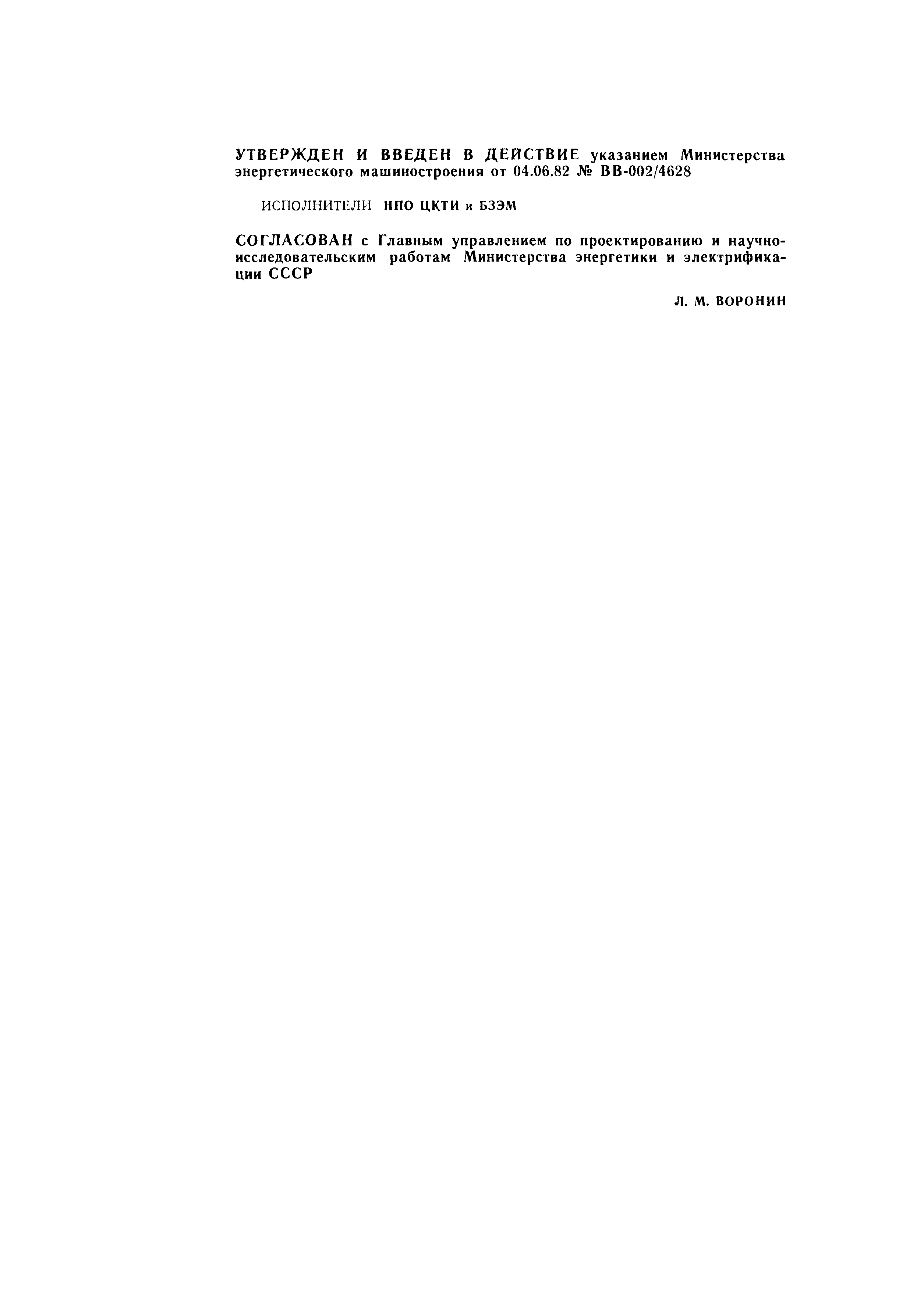

Утверждён:	04.06.1982 Министерство энергетического машиностроения (Ministry of Energy Machinery Manufacturing ВВ-002/4628)
Принят:	Министерство энергетики и электрификации СССР (USSR Ministry of Energy and Electrical Power )
Издан:	НПО ЦКТИ (1993 г. )
Список изменений:	№ от 15.02.1994 (Снято ограничение срока действия) № 1 от 01.01.1984
Заменяет собой:	ОСТ 24.321.04 «Трубопроводы тепловых электростанций на параметры Ру 64 - 400. Отводы гнутые»
Нормативные ссылки:	ОСТ 24.125.60-89 «Детали и сборочные единицы трубопроводов пара и горячей воды тепловых электростанций. Общие технические условия» ОСТ 108.320.102-78 «Трубы бесшовные из углеродистых и кремнемарганцовистых сталей для трубопроводов тепловых электростанций» ТУ 14-3-460:2009 «Трубы стальные бесшовные для паровых котлов и трубопроводов. Технические условия»

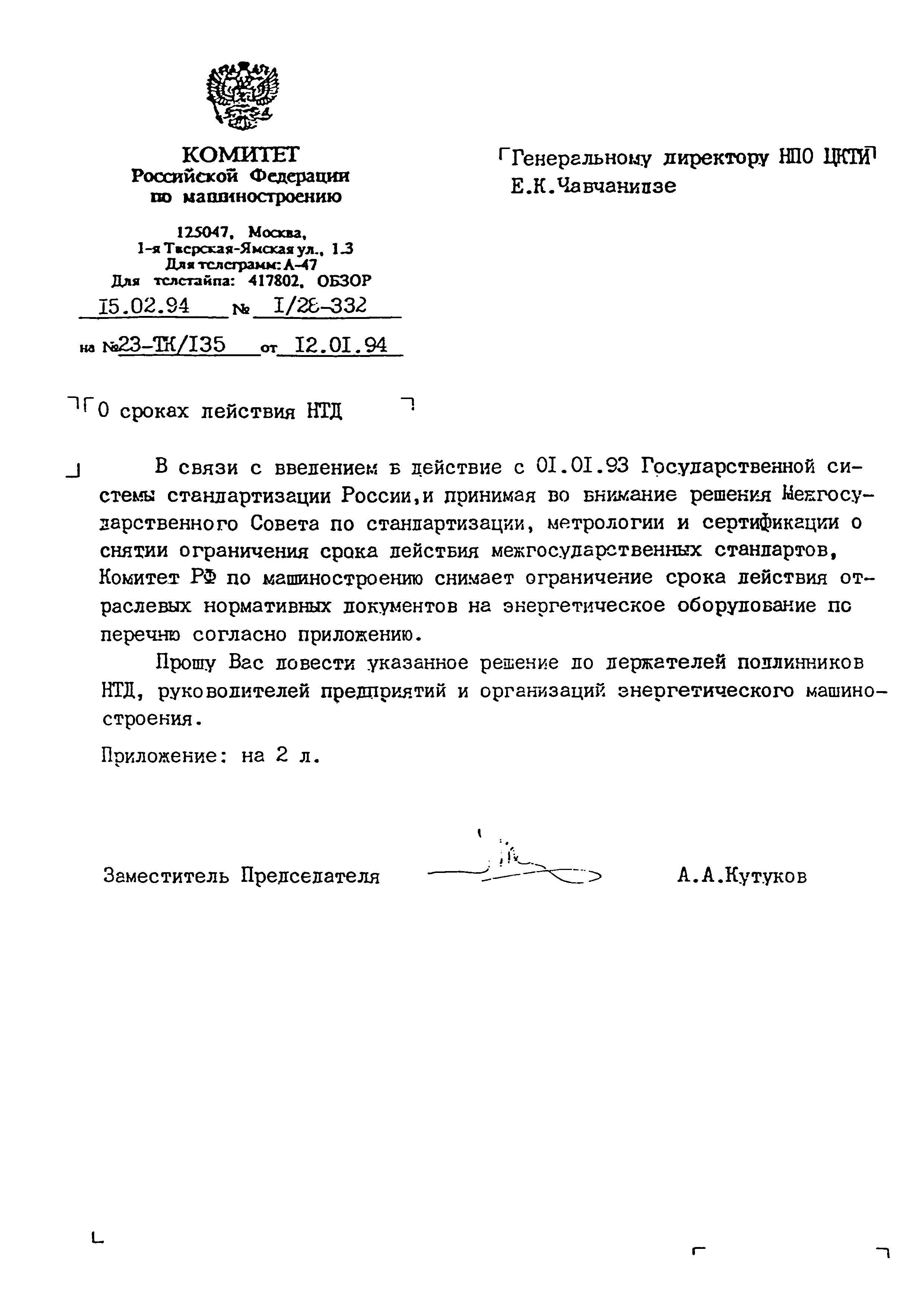

Текстовое изменение № от 15.02.1994

Текстовое изменение № 1 от 01.01.1984
