Скачать Серия 1.011-6 Выпуск 1. Сваи сплошные квадратного сечения с поперечным и без поперечного армирования ствола и сваи квадратного сечения с круглой полостью

Дата актуализации: 01.01.2021

Серия 1.011-6

Выпуск 1. Сваи сплошные квадратного сечения с поперечным и без поперечного армирования ствола и сваи квадратного сечения с круглой полостью

Обозначение:	Серия 1.011-6
Обозначение англ:	Series 1.011-6
Статус:	не действует
Название рус.:	Выпуск 1. Сваи сплошные квадратного сечения с поперечным и без поперечного армирования ствола и сваи квадратного сечения с круглой полостью
Дата добавления в базу:	01.09.2013
Дата актуализации:	01.01.2021
Дата введения:	15.05.1975
Дата окончания срока действия:	01.06.1984

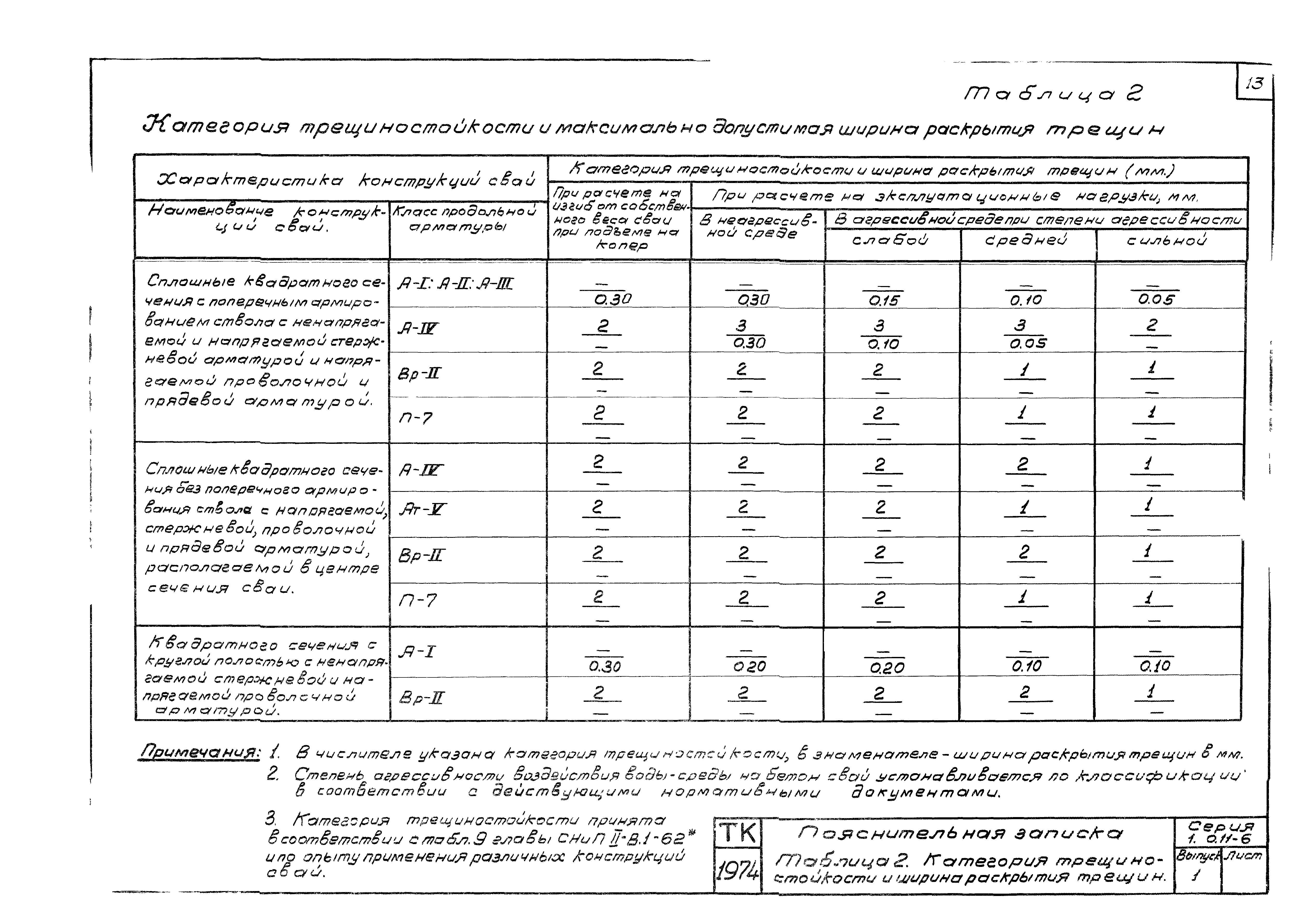

Оглавление:	Содержание Пояснительная записка    1. Назначение и область применения       Таблица 1. Область применения забивных железобетонных свай квадратного сечения    2. Номенклатура свай 3. Технические требования    3. Технические требования    4. Требования к изготовлению    5. Основные расчетные положения    6. Графики для проверки свай по прочности и образованию трещин на внецентренное сжатие       Таблица 2. Категория трещиностойкости и максимальнодопустимая ширина раскрытия трещин       Таблица 3. Сваи сплошные квадратного сечения с поперечным армированием ствола       Таблица 4. Сваи сплошные квадратного сечения без поперечного армирования ствола       Таблица 5. Сваи квадратного сечения и круглой полостью       Таблица 6. Варианты армирования напрягаемой стержневой арматурой свай сплошного квадратного сечения с поперечным армированием ствола       Графики для проверки свай сплошного сечения с поперечным армированием ствола с ненапрягаемой стержневой арматурой по прочности       Графики для проверки свай сплошного сечения с поперечным армированием ствола с напрягаемой стержневой арматурой по прочности       Графики для проверки свай сплошного сечения с поперечным армированием ствола с напрягаемой стержневой арматурой по образованию трещин       Графики для проверки свай сплошного сечения с поперечным армированием ствола с напрягаемой проволочной арматурой по образованию трещин       Графики для проверки свай сплошного сечения с поперечным армированием ствола с напрягаемой прядевой арматурой по образованию трещин       Графики для проверки свай сплошного сечения с поперечным армированием ствола с напрягаемой стержневой, проволочной и прядевой арматурой по образованию трещин       Графики для проверки свай квадратного сечения с круглой полостью с ненапрягаемой стержневой и напрягаемой проволочной арматурой по прочности и образованию трещин Сваи сплошные квадратного сечения с поперечным армированием ствола    Сваи марок С3-20; С3,5-20; С4,5-20; С5-20; С5,5-20; С6-20    Сваи марок С4,5-25; С5-25; С5,5-25; С6-25    Сваи марок С3-30; С3,5-30; С4-30; С4,5-30; С5-30; С5,5-30; С6-30    Сваи марок С7-30; С8-30; С9-30; С1--30; С11-30; С12-30    Сваи марок С8-35; С9-35; С10-35; С11-35; С12-35    Сваи марок С13-35; С14-35; С15-35; С16-35    Сваи марок С13-40; С14-40; С15-40; С16-40    Сваи марок СН9-30; СН10-30; СН11-30; СН12-30    Сваи марок СН13-30; СН14-30; СН15-30    Сваи марок СН10-35; СН11-35; СН12-35; СН13-35; СН14-35    Сваи марок СН15-35; СН16-35; СН17-35; СН18-35; СН19-35; СН20-35    Сваи марок СН13-40; СН14-40; СН15-40    Сваи марок СН16-40; СН17-40; СН18-40; СН19-40; СН20-40    Сваи марок СНпр3-20; СНпр3,5-20; СНпр4-20; СНпр4,5-20    Сваи марок СНпр5-20; СНпр5,5-20; СНпр6-20    Сваи марок СНпр4,5-25; СНпр5-25; СНпр5,5-25; СНпр6-25    Сваи марок СНпр3-30; СНпр3,5-30; СНпр4-30; СНпр4,5-30; СНпр5-30; СНпр5,5-30; СНпр6-30    Сваи марок СНпр7-30; СНпр8-30; СНпр9-30; СНпр10-30    Сваи марок СНпр11-30; СНпр12-30; СНпр13-30; СНпр14-30; СНпр15-30    Сваи марок СНпр8-35; СНпр9-35; СНпр10-35; СНпр11-35; СНпр12-35    Сваи марок СНпр13-35; СНпр14-35; СНпр15-35; СНпр16-35    Сваи марок СНпр17-35; СНпр18-35; СНпр19-35; СНпр20-35    Сваи марок СНпр13-40; СНпр14-40; СНпр15-40; СНпр16-40    Сваи марок СНпр17-40; СНпр18-40; СНпр19-40; СНпр20-40    Сваи марок СНп11-30; СНп12-30; СНп13-30; СНп14-30; СНп15-30    Сваи марок СН10-35; СНп11-35; СНп12-35; СНп13-35; СНп14-35; СНп15-35    Сваи марок СНп16-35; СНп17-35; СНп18-35; СНп19-35; СНп20-35    Сваи марок СНп13-40; СНп14-40; СНп15-40; СНп16-40    Сваи марок СНп17-40; СНп18-40; СНп19-40; СНп20-40    Узлы 1; 2; 3    Узлы 4; 5; 5; 6; 7    Узлы 8;9;10;11;12    Спецификация арматуры на каркасы К3-20 - К6-30 выборка арматуры на каркасы К3-20 - К6-30    Спецификация арматуры на каркасы К7-30 - К16-40 Выборка арматуры на каркасы К7-30 - К16-40    Спецификация продольной стержневой арматуры для свай марок СНп-30 - СН20-40. Спецификация продольной прядевой арматуры для свай марок СНп11-30 - СНп20-40    Спецификация продольной арматуры из проволоки для свай марок СНпр11-30 - СНпр20-40    Спецификация арматуры на спирали марок Сп3-20 - Сп20-40    Каркасы голов КГ20; КГ25; КГ30; КГ35; КГ40    Каркасы острия КГ20; КГ25; КГ30; КГ35; КГ41    Монтажные петли П1; П2; П3; П4; П5; П6; П7; П8; П9; П10; П11; П12; штыри ш1 Сваи сплошные квадратного сечения без поперечного армирования ствола    Сваи марок СЦ4,5-25; СЦ5-25; СЦ5,5-25; СЦ6-25    Сваи марок СЦ3-30; СЦ3,5-30; СЦ4-30; СЦ4,5-30; СЦ5-30; СЦ5,5-30; СЦ6-30    Сваи марок СЦ7-30; СЦ8-30; СЦ9-30; СЦ10-30; СЦ11-30; СЦ12-30    Сваи марок СЦпр4,5-25; СЦпр5-25; СЦпр5,5-25; СЦпр6-25    Сваи марок СЦпр3-30; СЦпр3,5-30; СЦпр4-30; СЦпр4,5-30; СЦпр5-30; СЦпр5,5-30; СЦпр6-30    Сваи марок СЦпр7-30; СЦпр8-30; СЦпр9-30; СЦпр10-30; СЦпр11-30; СЦпр12-30    Сваи марок СЦпр4,5-25; СЦпр5-25; СЦпр5,5-25; СЦпр6-25    Сваи марок СЦп3-30; СЦп3,5-30; СЦп4-30-; СЦп4,5-30; СЦп4,5-30; СЦп5-39; СЦп5,5-30; СЦп6-30    Сваи марок СЦп7-30; СЦп8-30; СЦп9-39; СЦп10-30; СЦп11-30; СЦп12-30    Узлы 28 - 36    Спецификация продольной арматуры для свай марок СЦ4,5-25 - СЦ12-30; СЦп4,5 - СЦп12-30; СЦпр4,5-25 - СЦпр12-30    Арматурные изделия Пц1; Пц2; Пц3; Пц4; Шц1; Шц2; С25; С30; Сц1; Сц2. Спецификация арматуры Сваи квадратного сечения с круглой полостью    Сваи марок СП3-25; СП3-25; СП4-25; СП4,5-25; СП5-25; СП5,5-25; СП6-25; СП7-25; СП8-25    Сваи марок СП3-30; СП3-30; СП4-30; СП4,5-30; СП5-30; СП5,5-30; СП6-30; СП7-30; СП8-30    Сваи марок СП3-40; СП3-40; СП4-40; СП4,5-40; СП5-40; СП5,5-40; СП6-40; СП7-40; СП8-40    Сваи марок СПН3-25; СПН3-25; СПН4-25; СПН4,5-25; СПН5-25; СПН5,5-25; СПН6-25; СПН7-25; СПН8-25    Сваи марок СПН3-30; СПН3-30; СПН4-30; СПН4,5-30; СПН5-30; СПН5,5-30; СПН6-30; СПН7-30; СПН8-30    Сваи марок СПН3-40; СПН3-40; СПН4-40; СПН4,5-40; СПН5-40; СПН5,5-40; СПН6-40; СПН7-40; СПН8-40    Узлы 37 - 39. Спецификация арматуры на петли ПП1 - ПП5; отдельные стержни ОС1 - ОС2, штыри Шп1, Шп2    Спецификация арматуры на каркасы КП3-25 - КП8-40. Выборка арматуры на каркасы КП3-25 - КП8-40    Спецификация продольной арматуры для свай марок СПН3-25 - СПН8-40    Спецификация арматуры на спирали марок СпП3-25 - СпП8-40 Приложение. Таблица расчетных усилий для стержневой арматуры свай при электротермическом способе натяжения
Разработан:	Фундаментпроект НИИЖБ НИИОСП Госстроя СССР
Утверждён:	31.03.1975 Госстрой СССР (Государственный комитет Совета Министров СССР по делам строительства) (USSR Gosstroy 44)
Заменяет собой:	Серия 1.011-2 «Сваи забивные железобетонные предварительно напряженные сплошные квадратного сечения без поперечного армирования ствола»
Нормативные ссылки:	ГОСТ 13840-68 «Канаты стальные арматурные 1х7. Технические условия» СНиП II-Б.5-67 «Свайные фундаменты. Нормы проектирования» ГОСТ 8480-63 «Проволока стальная периодического профиля для армирования предварительно напряженных железобетонных конструкций» ГОСТ 14098-68 «Соединения сварные арматуры железобетонных изделий и конструкций. Контактная и ванная сварка. Основные типы и конструктивные элементы» СНиП II-Б.1-62 «Основания зданий и сооружений. Нормы проектирования» СН 390-69 «Указания по применению в железобетонных конструкциях стержневой арматуры» СНиП II-В.1-62 «Бетонные и железобетонные конструкции. Нормы проектирования (издание 1962 года)» СНиП III-16-73 «Бетонные и железобетонные конструкции сборные» СНиП III-А.2-62 «Индустриализация строительства. Основные положения» ГОСТ 5781-61 «Сталь горячекатаная для армирования железобетонных конструкций» СН 393-69 «Указания по сварке соединений арматуры и закладных деталей железобетонных конструкций» СНиП I-В.5-62 «Железобетонные изделия. Общие указания» СНиП I-В.5.1-62 «Железобетонные изделия для зданий» СНиП I-В.5.2-62 «Железобетонные изделия для сооружений»
