Скачать ГОСТ Р 53677-2009 Нефтяная и газовая промышленность. Кожухотрубчатые теплообменники. Технические требования
Дата актуализации: 01.01.2021

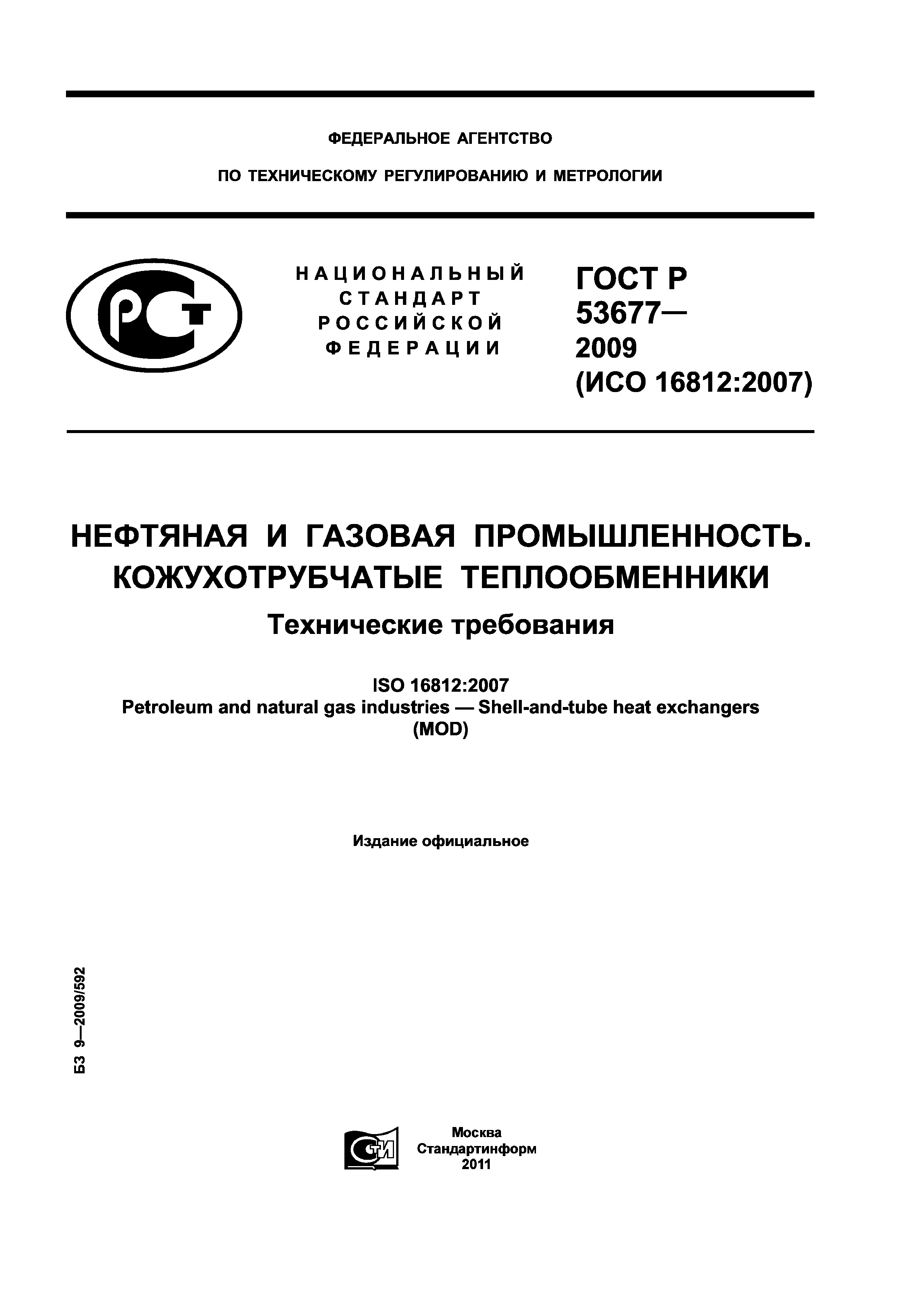

ГОСТ Р 53677-2009
Нефтяная и газовая промышленность. Кожухотрубчатые теплообменники. Технические требования
| Обозначение: | ГОСТ Р 53677-2009 |
| Обозначение англ: | GOST R 53677-2009 |
| Статус: | отменен |
| Название рус.: | Нефтяная и газовая промышленность. Кожухотрубчатые теплообменники. Технические требования |
| Название англ.: | Petroleum and natural gas industries. Shell-and-tube heat eхchangers. Technical requirements |
| Дата добавления в базу: | 01.09.2013 |
| Дата актуализации: | 01.01.2021 |
| Дата введения: | 01.01.2011 |
| Дата окончания срока действия: | 01.01.2014 |
| Область применения: | Стандарт устанавливает требования к конструкции, материалам, изготовлению, контролю, испытаниям и подготовке к отгрузке стальных кожухотрубчатых теплообменных аппаратов, предназначенных для применения в нефтяной, нефтеперерабатывающей, нефтехимической, химической, газовой и других смежных отраслях промышленности. Стандарт применим к следующим типам аппаратов теплообменных кожухотрубчатых стальных: теплообменникам, конденсаторам, холодильникам и испарителям, работающим под расчетным давлением не более 21 МПа, под вакуумом с остаточным давлением не ниже 665 Па (5 мм рт. ст.) при температуре стенки не ниже минус 70 (град.) С. Стандарт не применим к поверхностным вакуумным конденсаторам водяного пара и нагревателям питательной воды. |

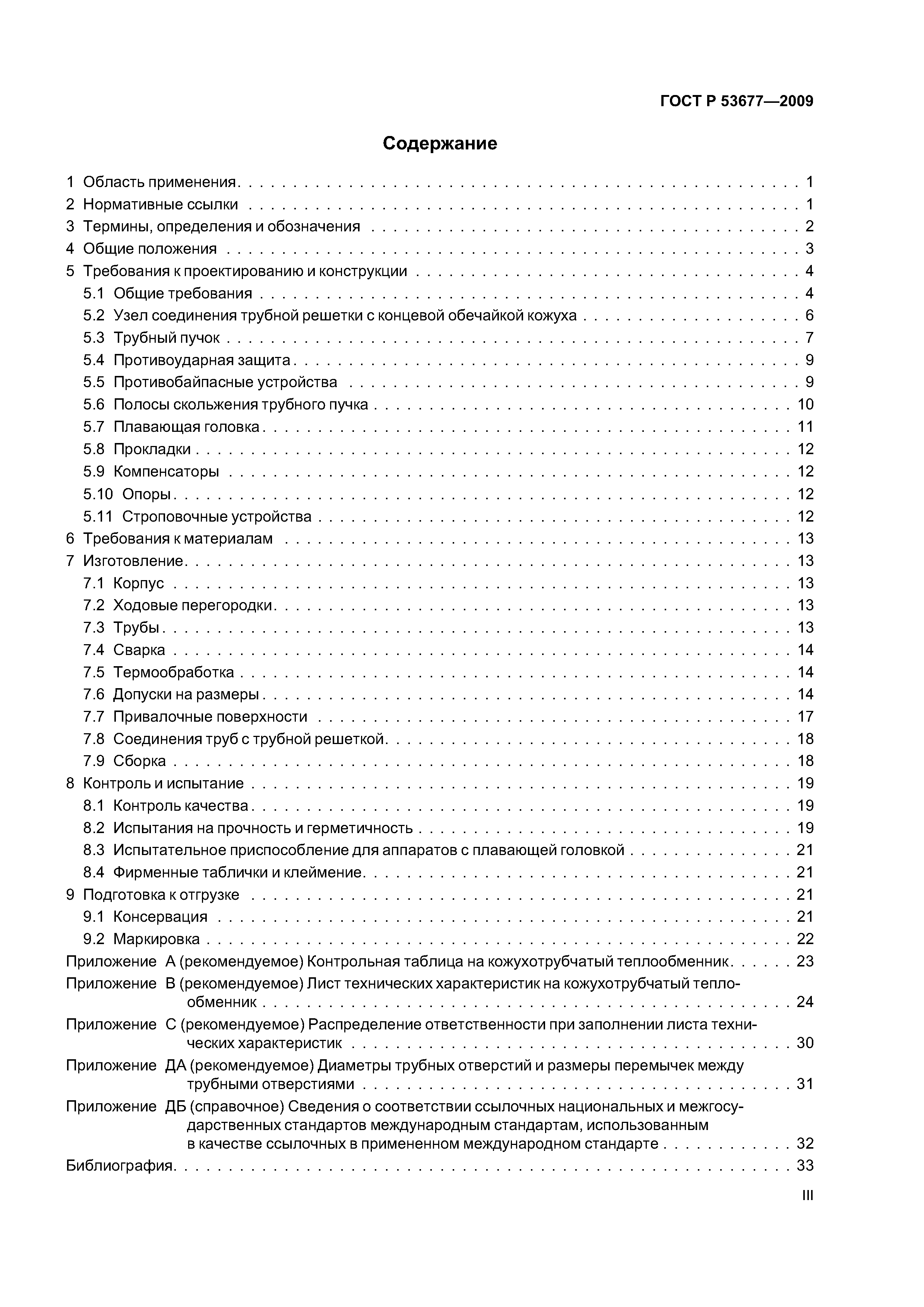

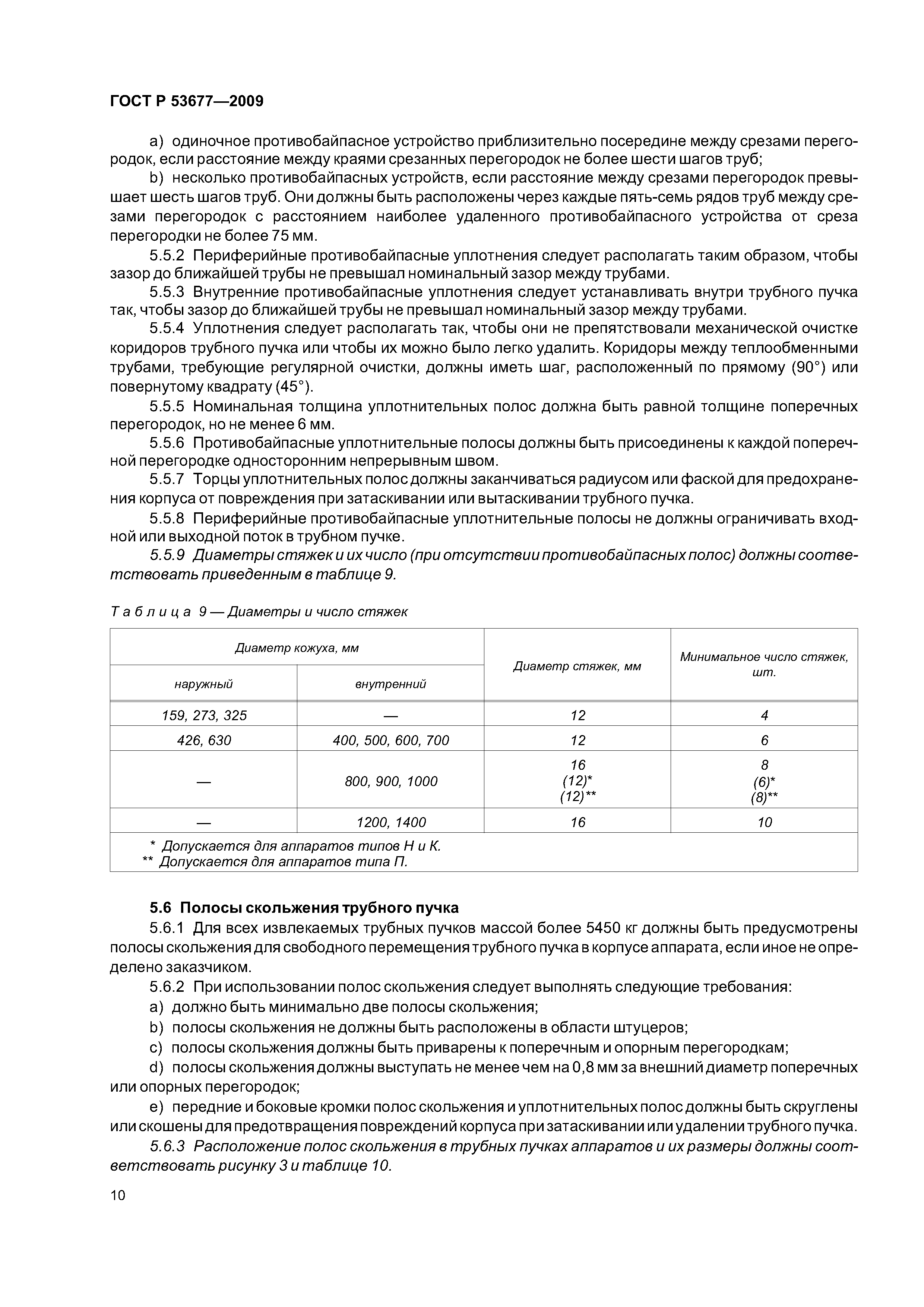

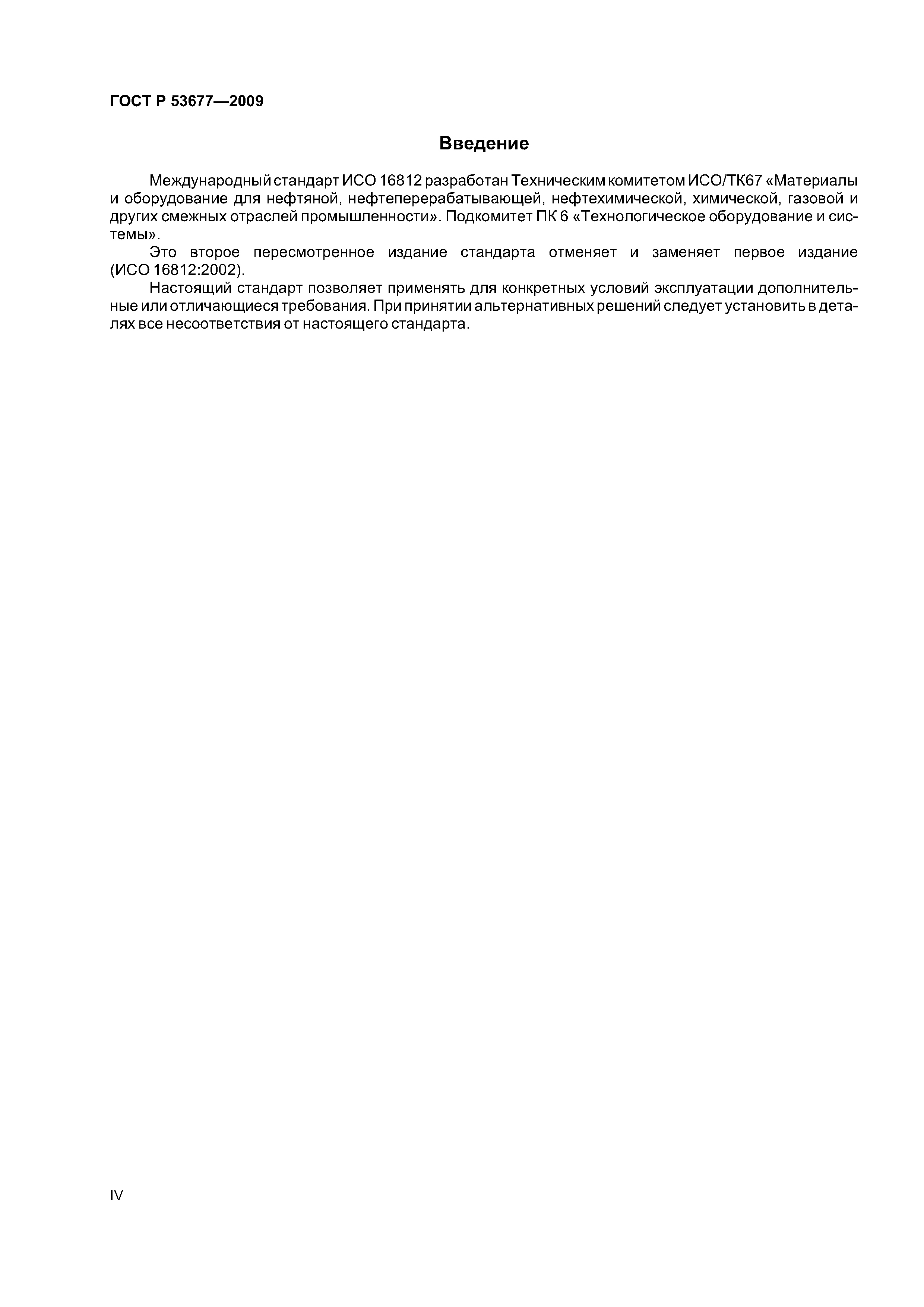

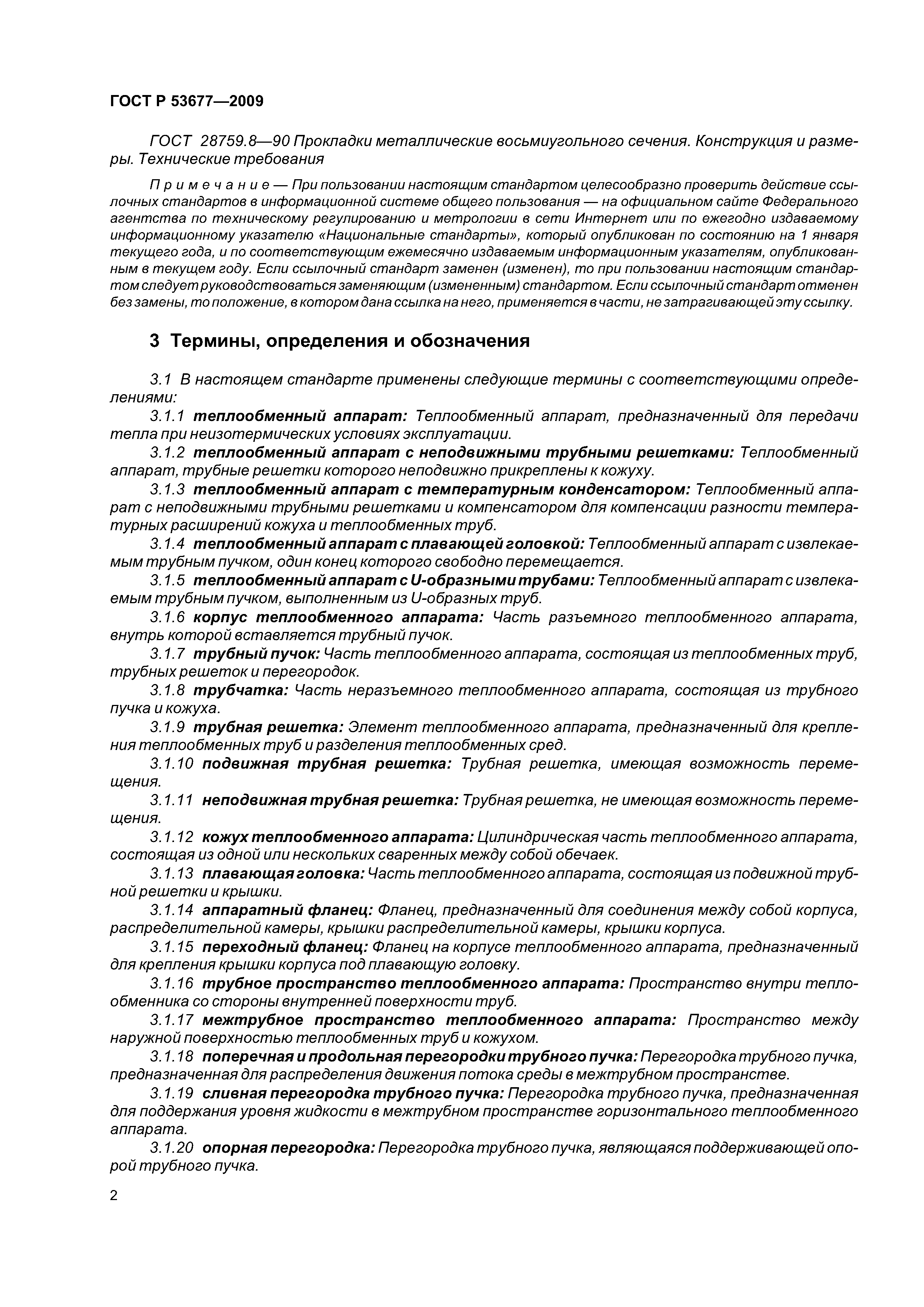

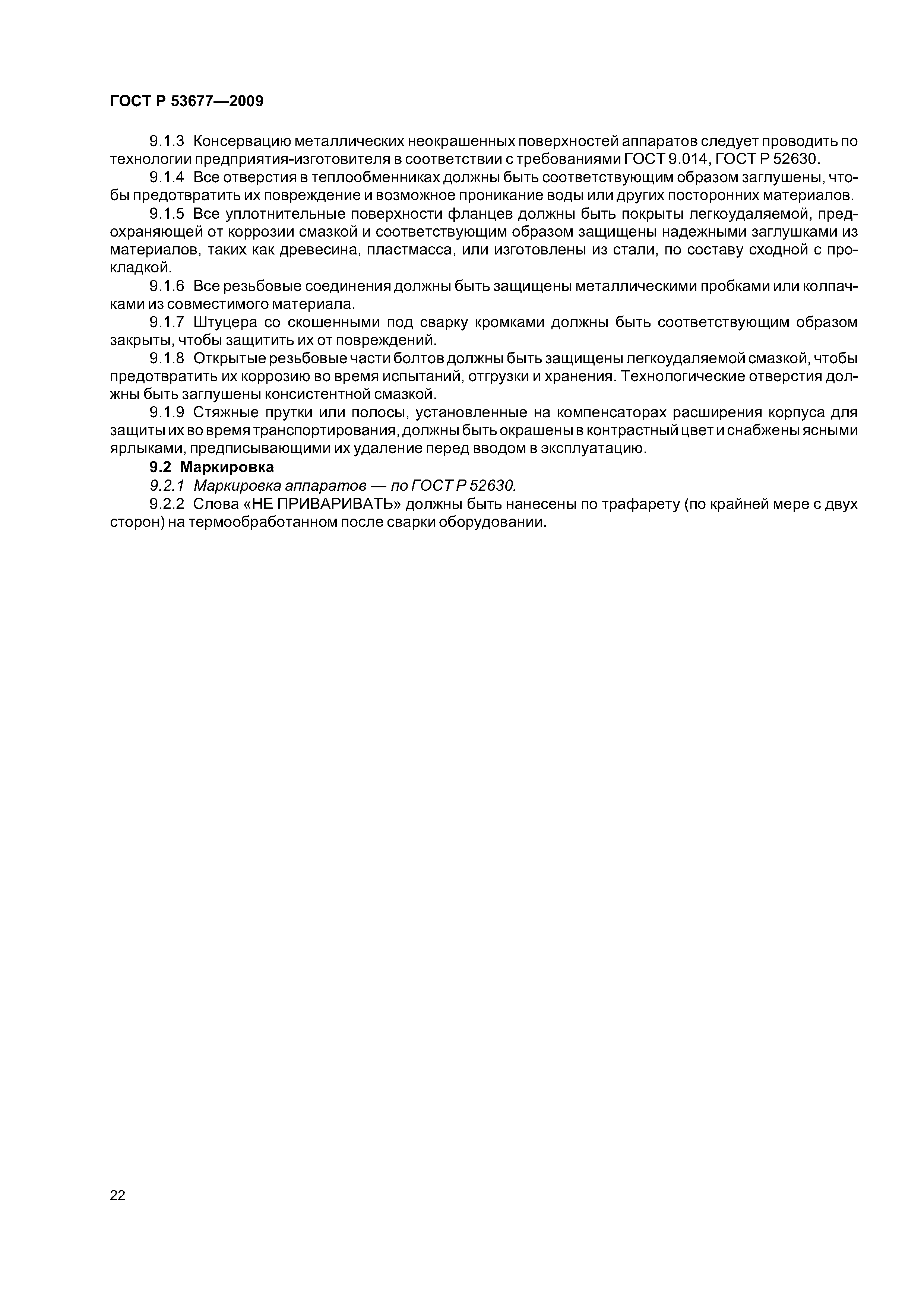

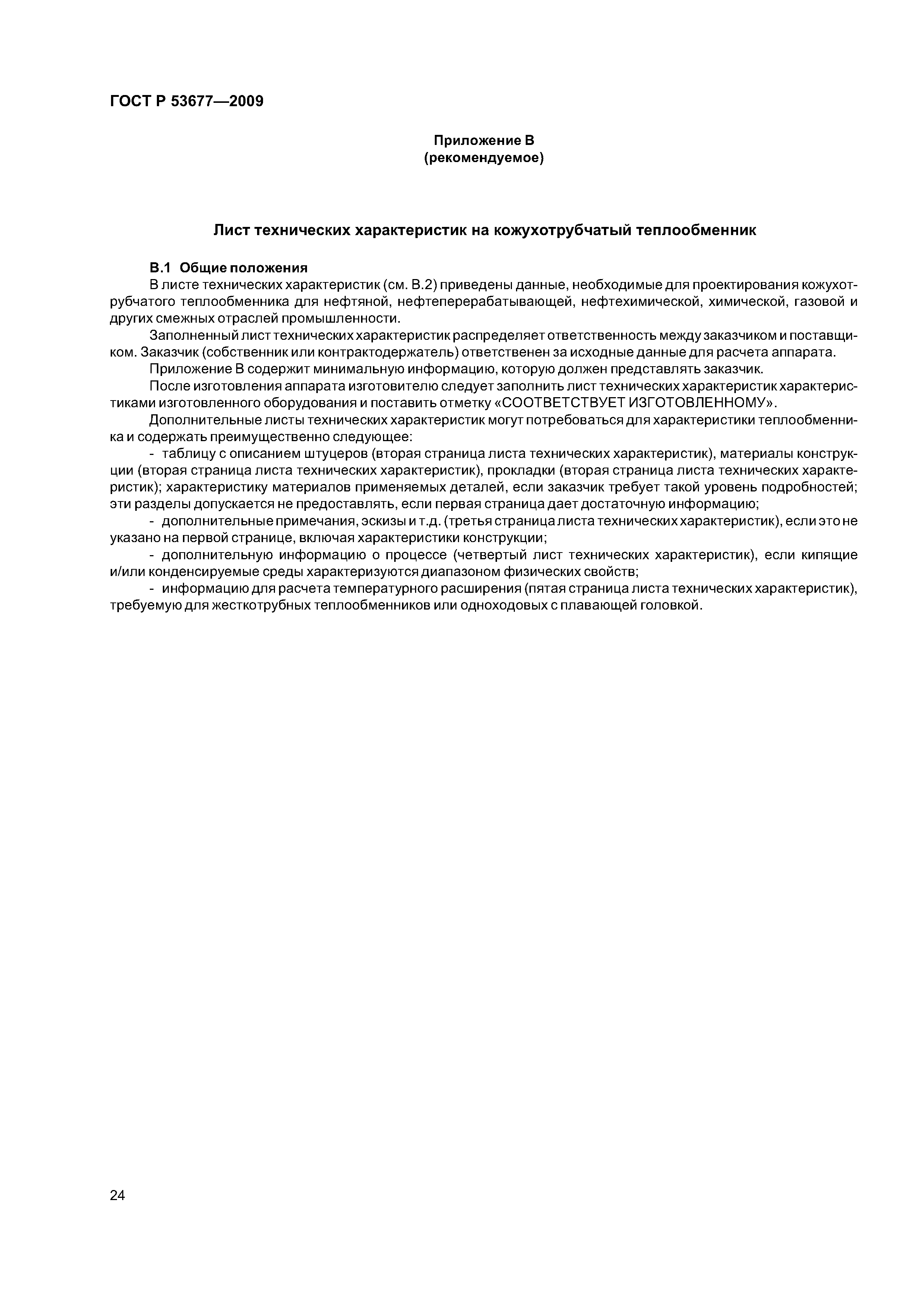

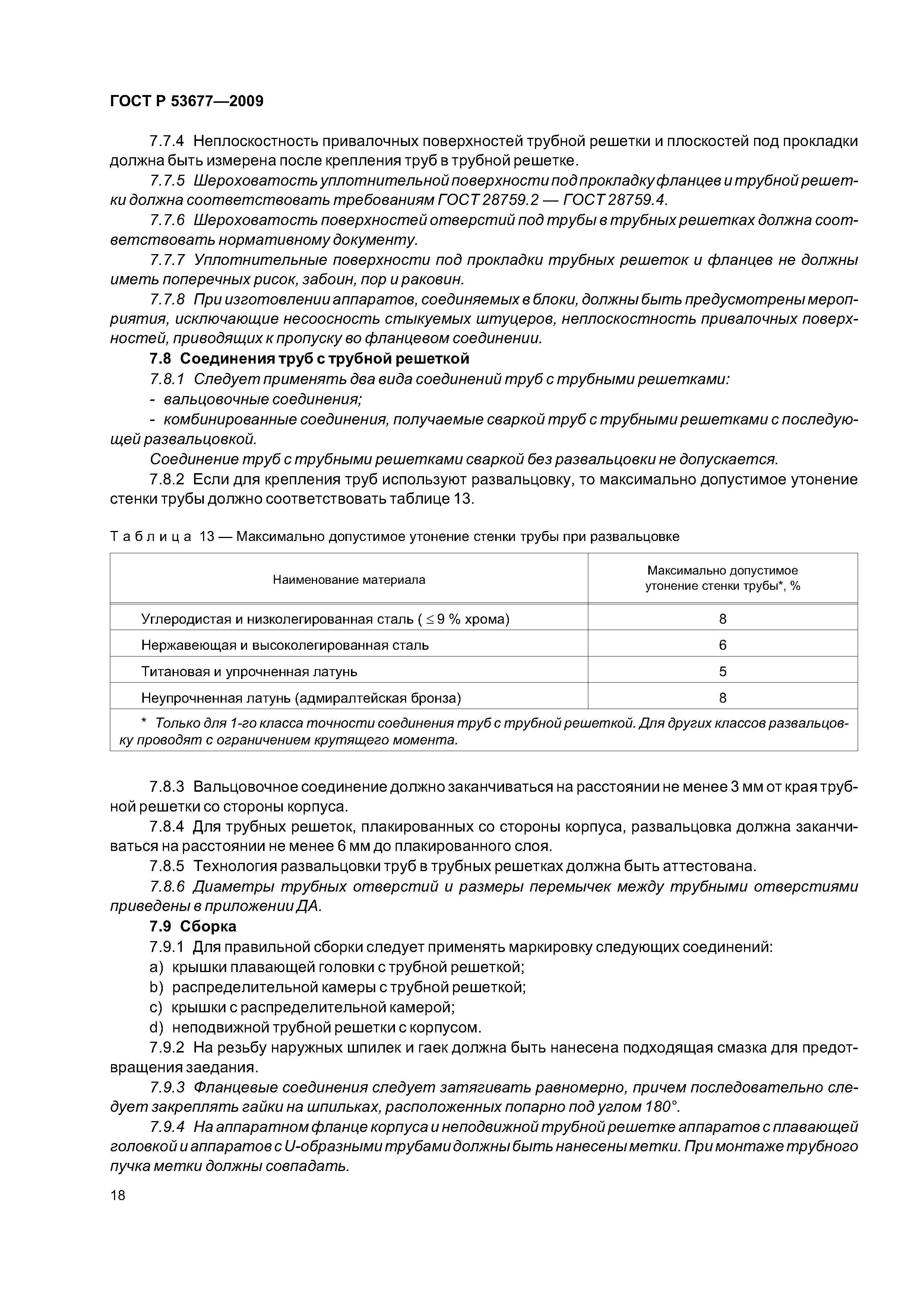

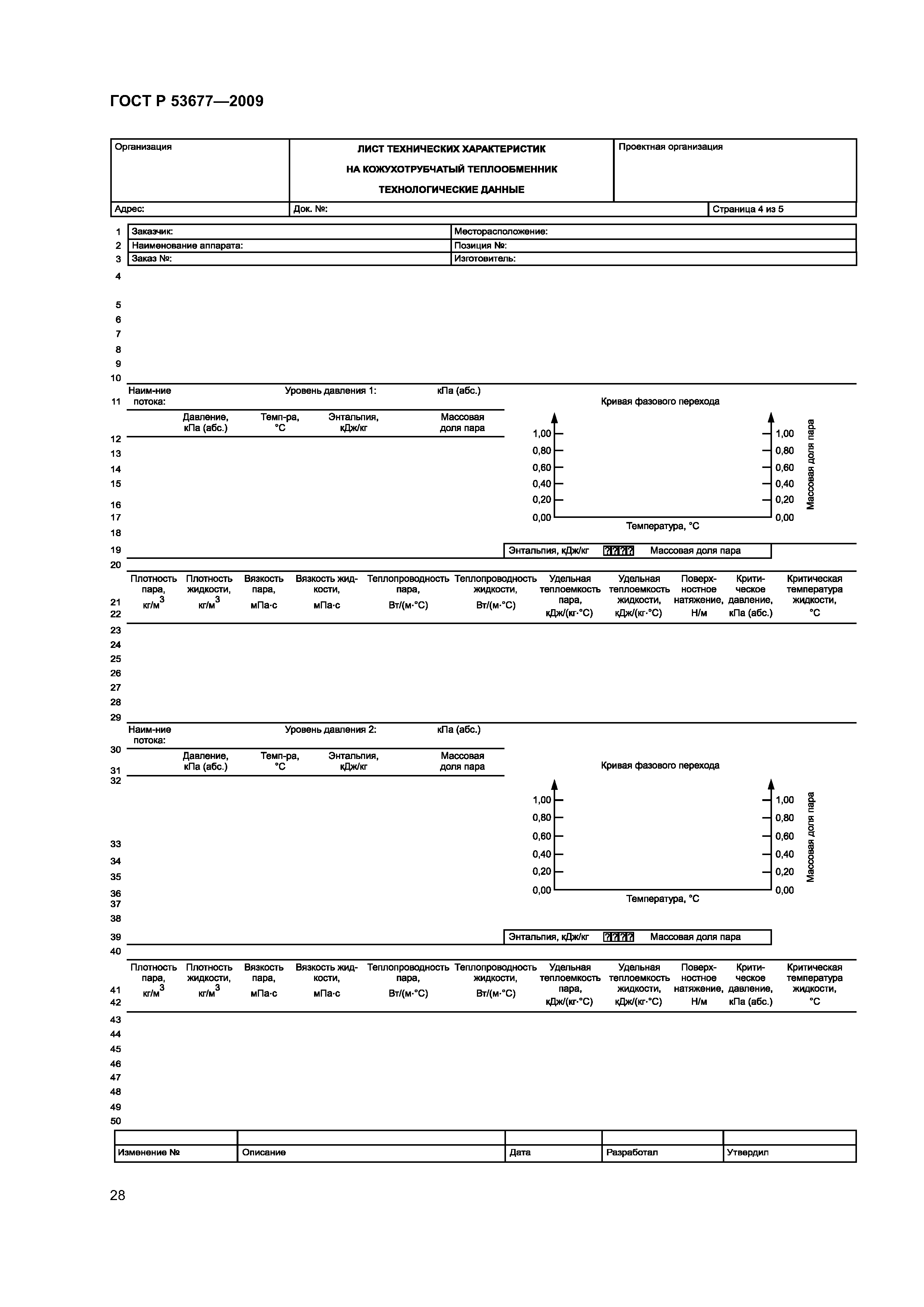

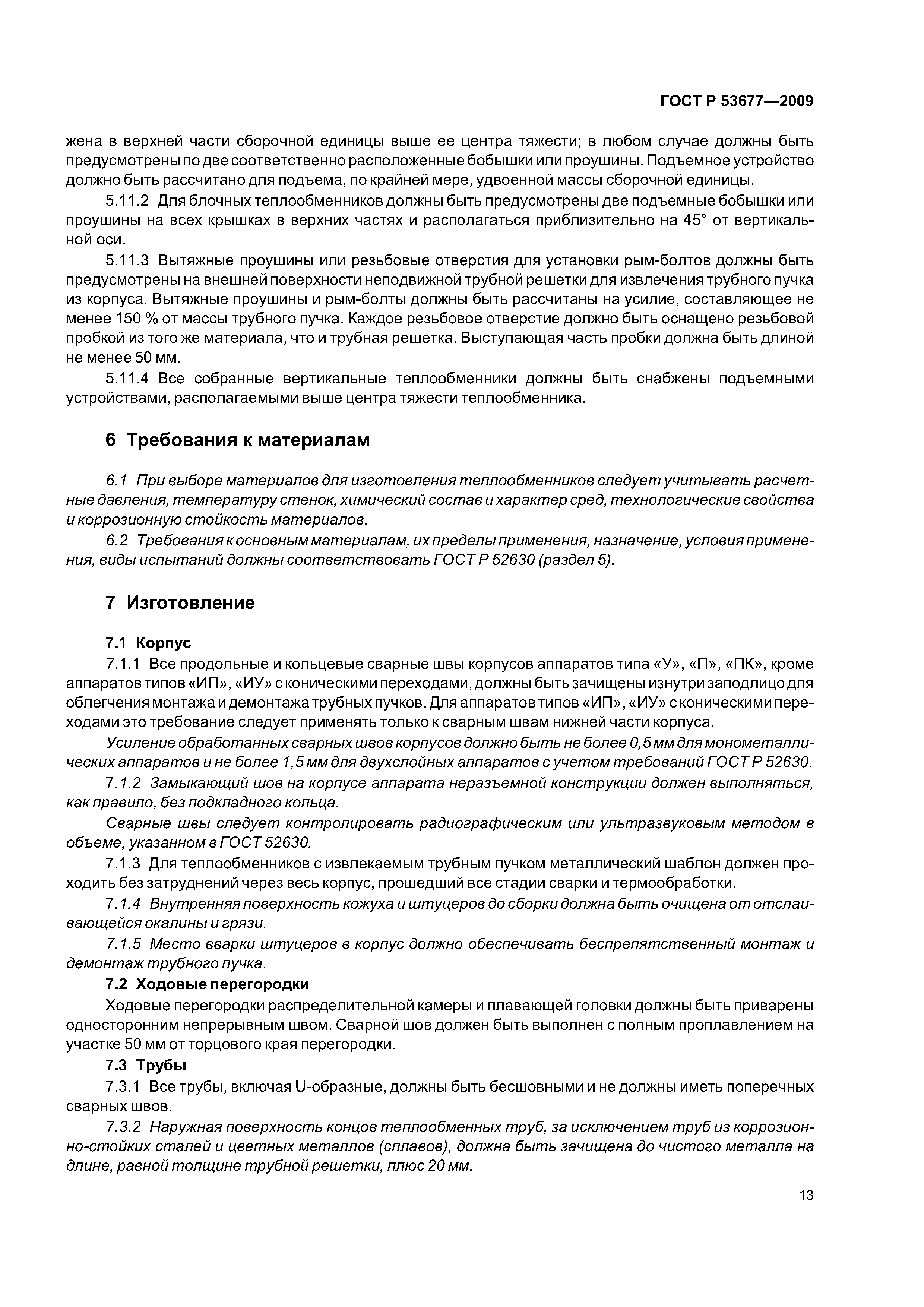

| Оглавление: | 1 Область применения 2 Нормативные ссылки 3 Термины, определения и обозначения 4 Общие положения 5 Требования к проектированию и конструкции 5.1 Общие требования 5.2 Узел соединения трубной решетки с концевой обечайкой кожуха 5.3 Трубный пучок 5.4 Противоударная защита 5.5 Противобайпасные устройства 5.6 Полосы скольжения трубного пучка 5.7 Плавающая головка 5.8 Прокладки 5.9 Компенсаторы 5.10 Опоры 5.11 Строповочные устройства 6 Требования к материалам 7 Изготовление 7.1 Корпус 7.2 Ходовые перегородки 7.3 Трубы 7.4 Сварка 7.5 Термообработка 7.6 Допуски на размеры 7.7 Привалочные поверхности 7.8 Соединения труб с трубной решеткой 7.9 Сборка 8 Контроль и испытание 8.1 Контроль качества 8.2 Испытания на прочность и герметичность 8.3 Испытательное приспособление для аппаратов с плавающей головкой 8.4 Фирменные таблички и клеймение 9 Подготовка к отгрузке 9.1 Консервация 9.2 Маркировка Приложение А (рекомендуемое) Контрольная таблица на кожухотрубчатый теплообменник Приложение В (рекомендуемое) Лист технических характеристик на кожухотрубчатый теплообменник Приложение С (рекомендуемое) Распределение ответственности при заполнении листа технических характеристик Приложение ДА (рекомендуемое) диаметры трубных отверстий и размеры перемычек между трубными отверстиями Приложение ДБ (справочное) Сведения о соответствии ссылочных национальных и межгосударственных стандартов международным стандартам, использованным в качестве ссылочных в примененном международном стандарте Библиография |
| Разработан: | ЗАО Петрохим Инжиниринг ОАО ВНИИНЕФТЕМАШ |
| Утверждён: | 15.12.2009 Федеральное агентство по техническому регулированию и метрологии (1062-ст) |
| Издан: | Стандартинформ (2011 г. ) |
| Нормативные ссылки: |
|
ГОСТ 9.014-78 «Единая система защиты от коррозии и старения. Временная противокоррозионная защита изделий. Общие требования»
