Скачать Инструкция по применению габаритов приближения строений ГОСТ 9238-83

Дата актуализации: 01.01.2021

Инструкция по применению габаритов приближения строений ГОСТ 9238-83

Статус:привязан к неактуализированному документу
Название рус.:Инструкция по применению габаритов приближения строений ГОСТ 9238-83
Дата добавления в базу:01.11.2014
Дата актуализации:01.01.2021
Область применения:Инструкция включает требования к габаритным размерам сооружений, устройств и междупутий при подготовке железных дорог к эксплуатации подвижного состава габаритов Тпр и Тц, а также требования по контролю за габаритами приближения строений и учету негабаритных объектов. Инструкция предназначена для руководства при проектировании, строительстве и эксплуатации железных дорог колец 1520 (1524) мм общей сети Союза ССР, внешних (подъездных) и внутренних железнодорожных путей предприятий.

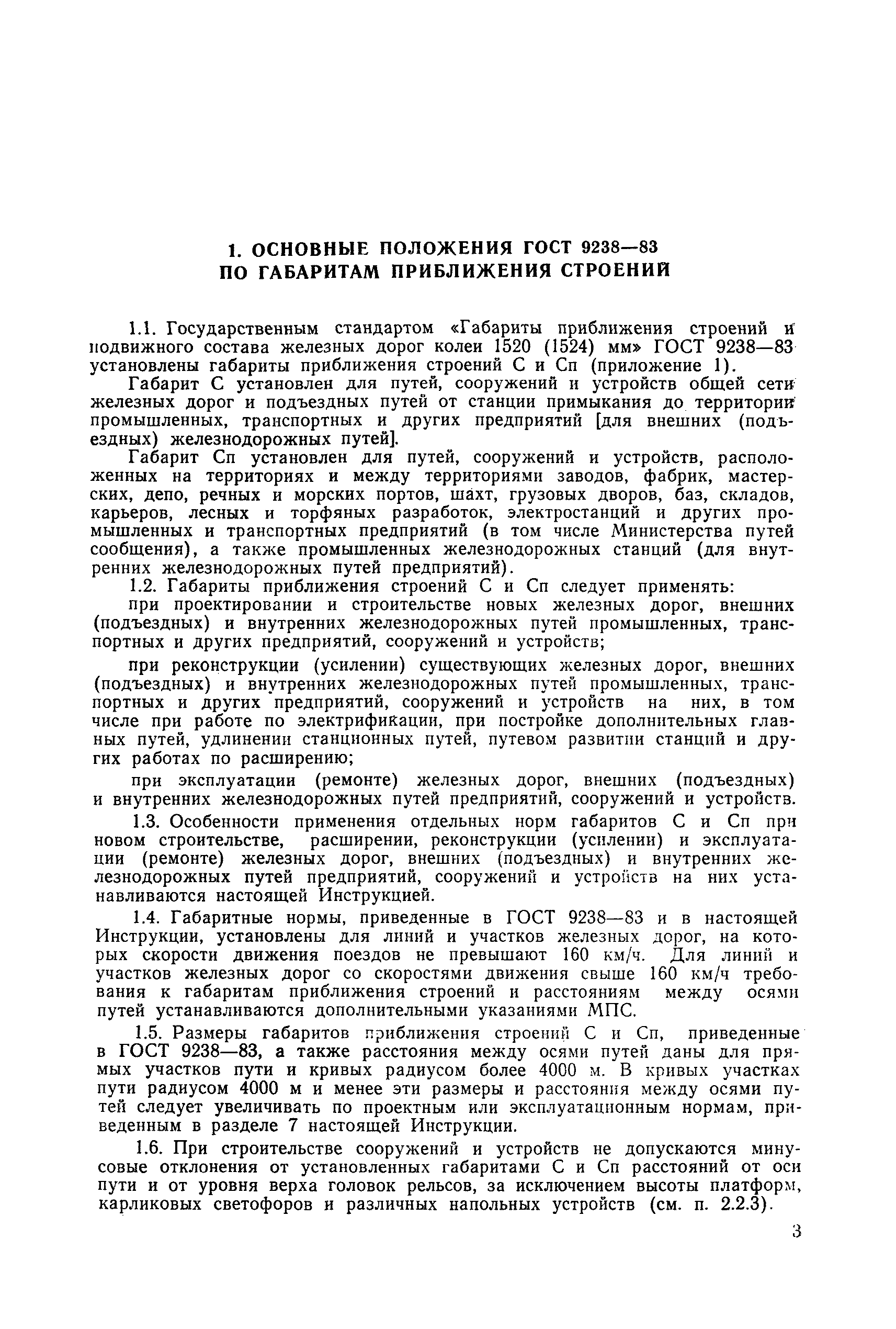

Оглавление:1. Основные положения ГОСТ 9238—83 по габаритам приближения строений
2. Особенности применения отдельных норм габаритов С и Сп

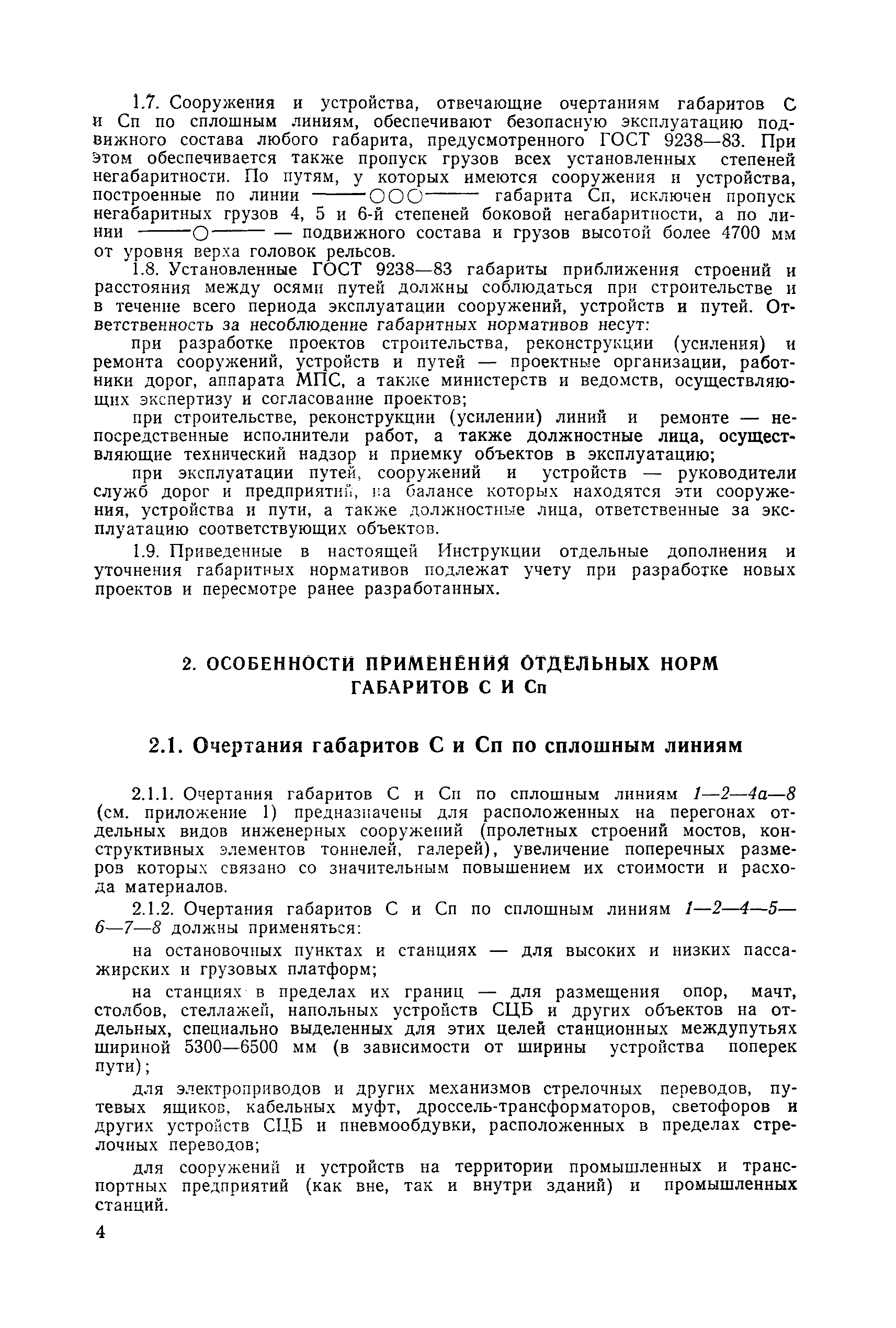

   2.1. Очертания габаритов С и Сп по сплошным линиям

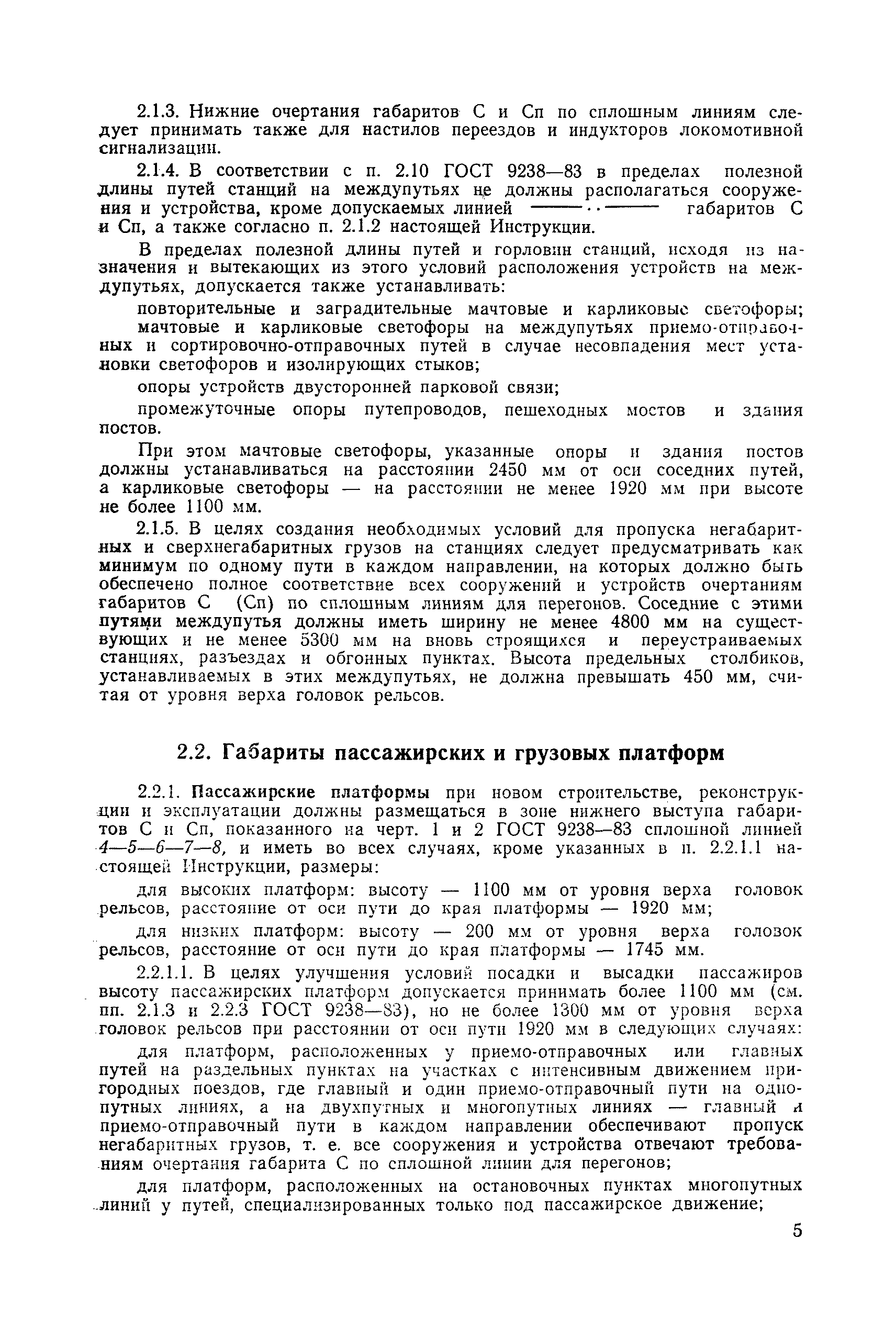

   2.2. Габариты пассажирских и грузовых платформ

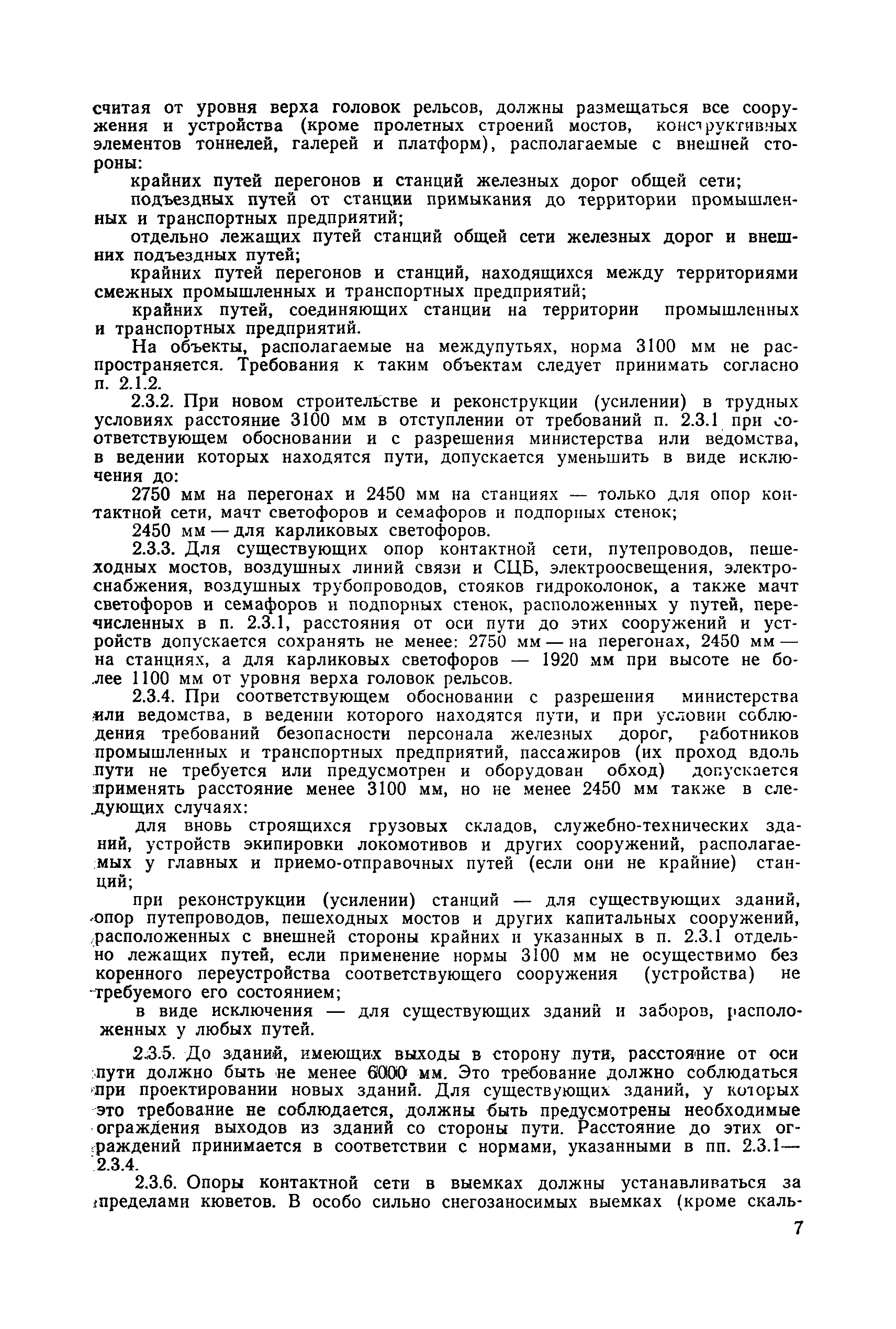

   2.3. Линия габаритов С и Сп (расстояние от оси пути 3100 мм)
   2.4. Линия габарита Сп (расстояние от оси пути 2000 мм)
   2.5. Линии габарита Сп
   2.6. Верхнее очертание габарита С для электрифицированных линий

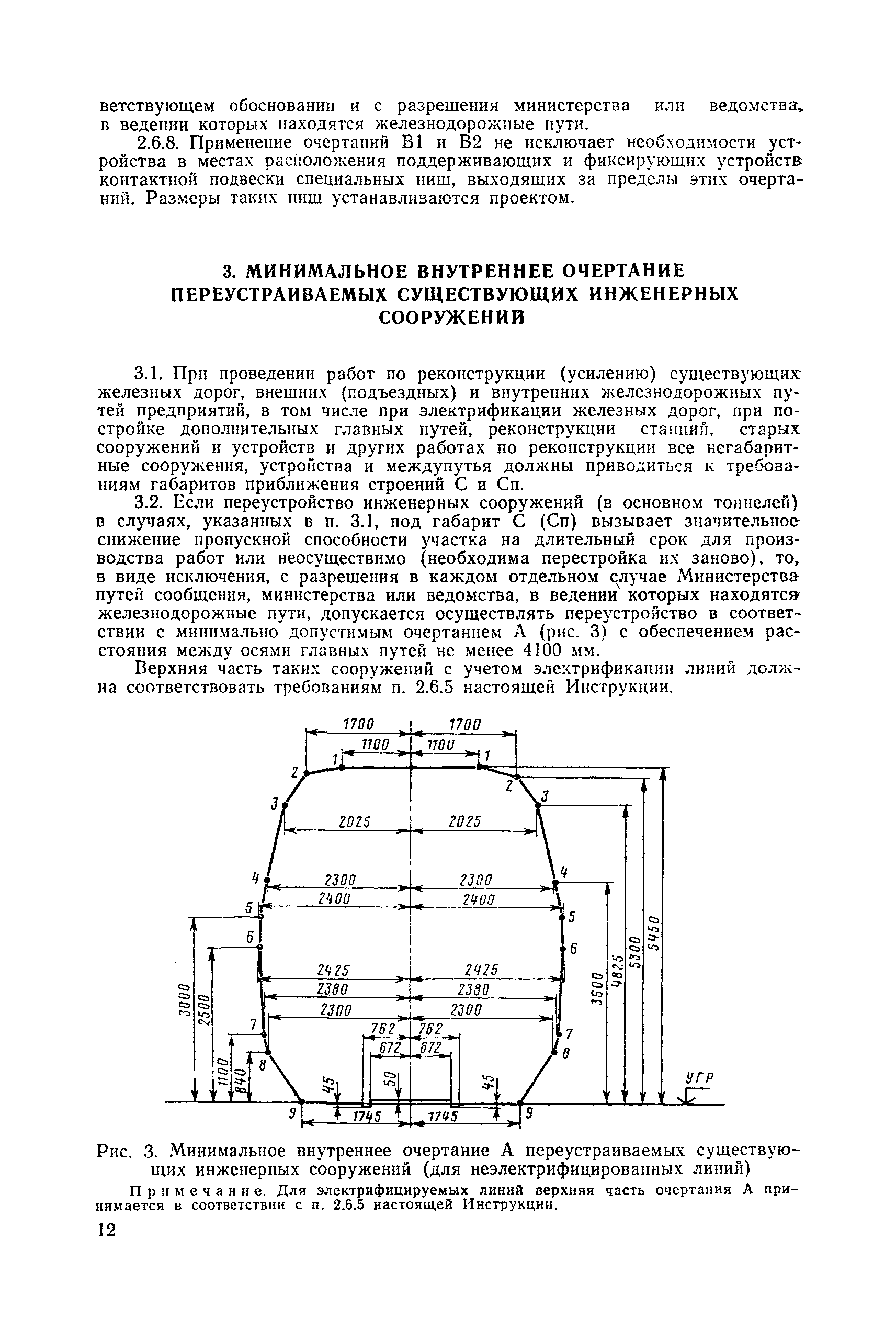

3. Минимальное внутреннее очертание переустраиваемых существующих инженерных сооружений

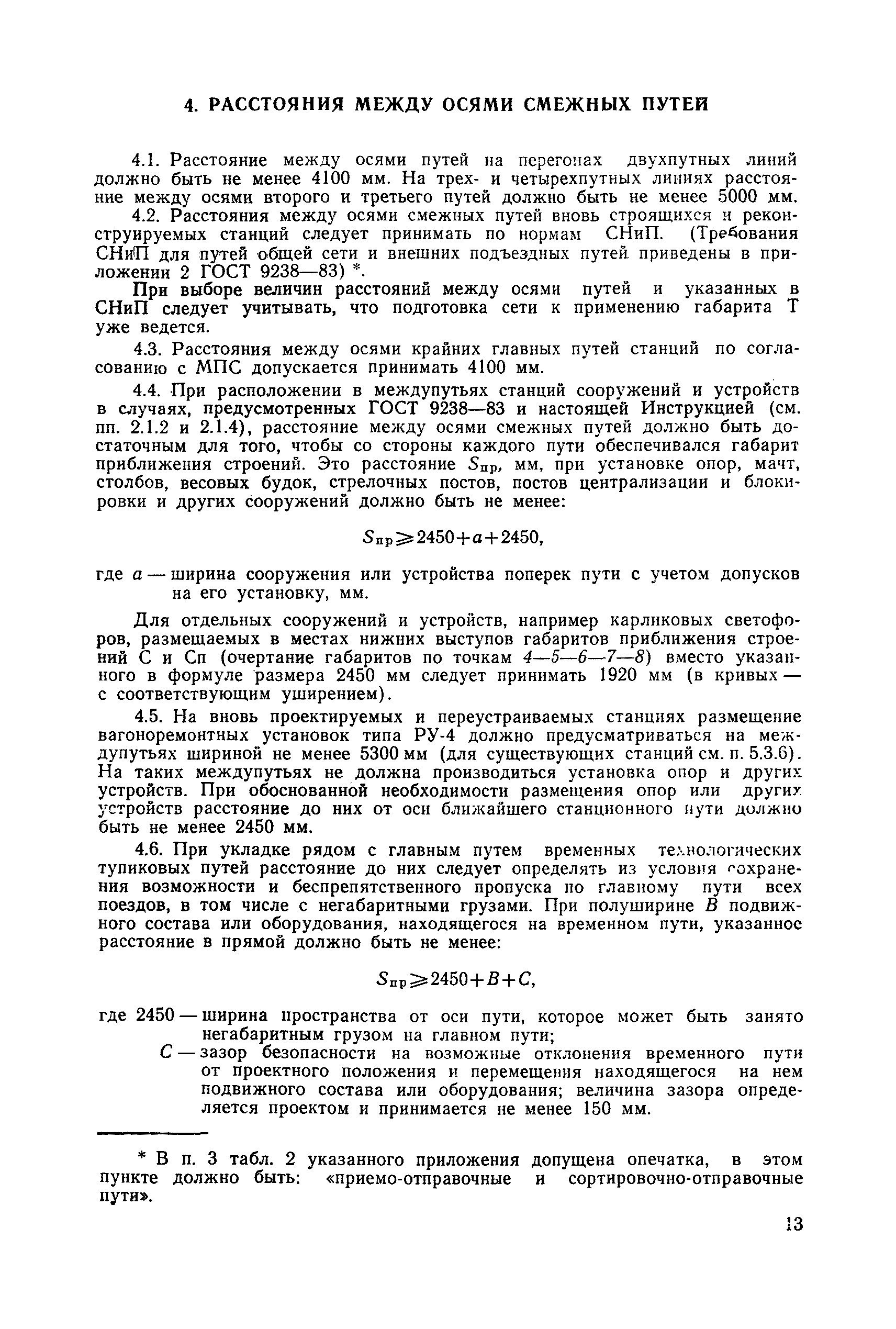

4. Расстояния между осями смежных путей
5. Минимально допустимые габаритные требования к сооружениям, устройствам и расстояниям между осями смежных путей при подготовке к эксплуатации восьмиосных полувагонов габарита Тпр и цистерн габарита Тц
   5.1. Общие положения

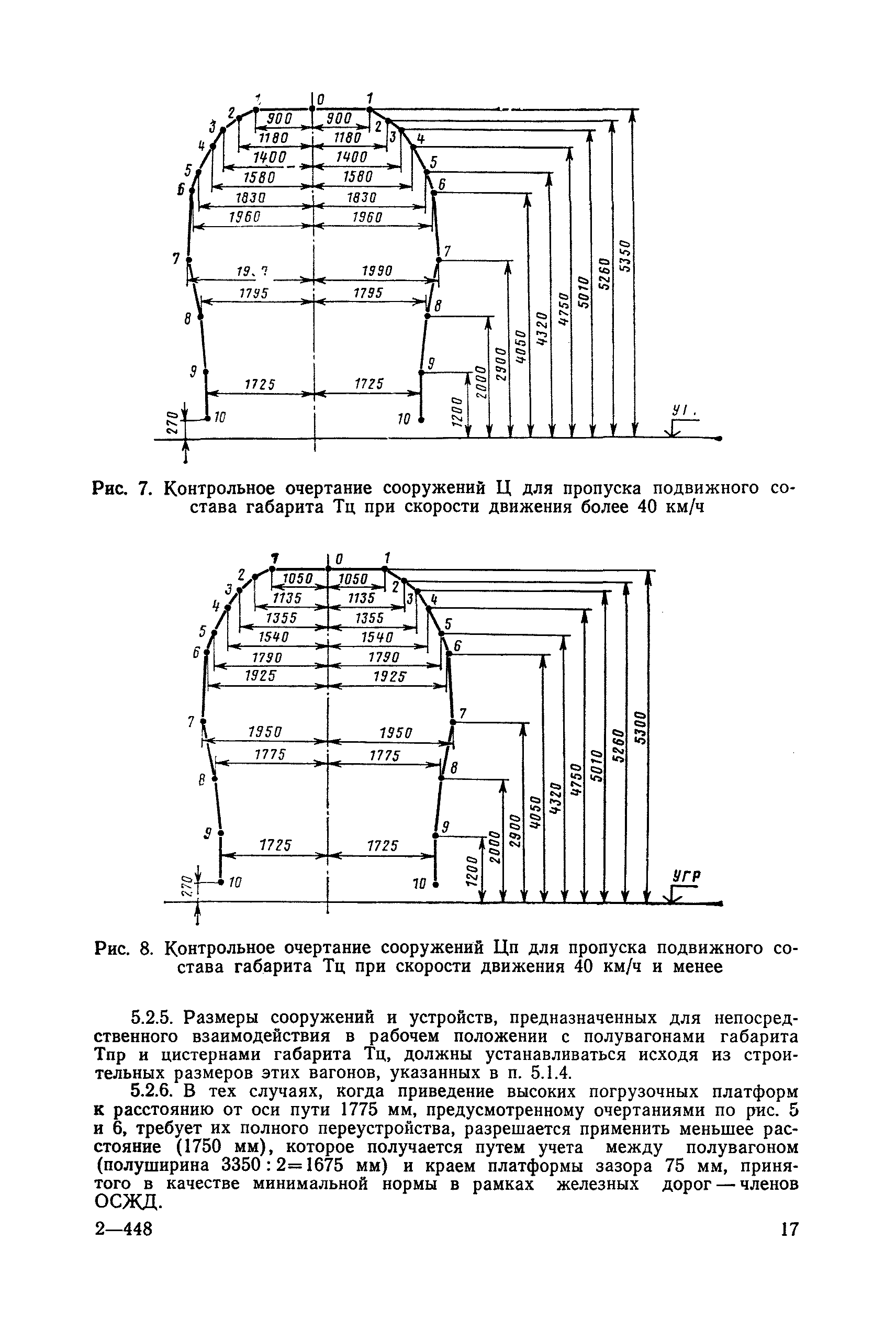

   5.2. Требования к габаритам сооружений и устройств
   5.3. Минимально допустимые расстояния между осями путей при эксплуатации подвижного состава габаритов Тпр и Тц
6. Расстояния до материалов, запасных частей и оборудования, размещаемых у путей
7. Изменение размеров габаритов приближения строений и расстояний между осями путей в кривых участках пути
   7.1. Общие положения
   7.2. Проектные нормы
   7.3. Эксплуатационные нормы
   7.4. Отводы уширений габаритов приближения строений на подходах к кривым участкам пути
8. Контроль габаритов, учет и устранение негабаритных мест
   8.1. Общие положения
   8.2. Производство габаритных промеров
   8.3. Негабаритные сооружения, устройства и расстояния между осями путей, их учет, переустройство и отчетность по ним

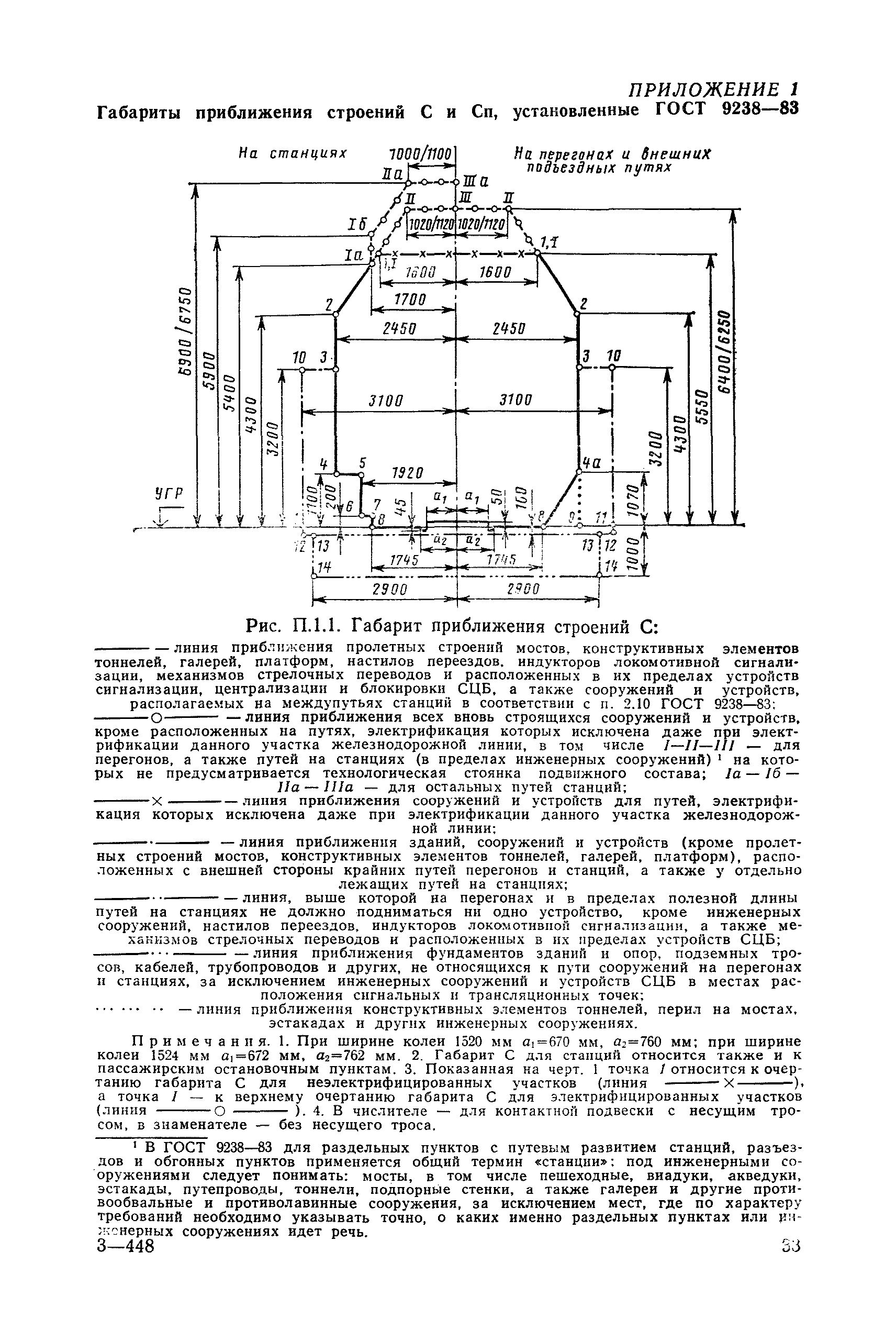

Приложение 1. Габариты приближения строений С и Сп, установленные ГОСТ 9238—83
Приложение 2. Минимально допустимые горизонтальные и вертикальные зазоры между сооружениями или устройствами и габаритом подвижного состава или конкретным подвижным составом
   Таблиц а П.2.1. Минимально допустимые горизонтальные зазоры , между сооружениями или устройствами и габаритом подвижного состава или конкретным подвижным составом
   Таблица П.2.2. Минимально допустимые вертикальные зазоры между сооружениями или устройствами и габаритом подвижного состава или конкретным подвижным составом
Приложение 3. Таблицы норм изменения размеров габаритов приближения строений и расстояний между осями путей в кривых участках пути

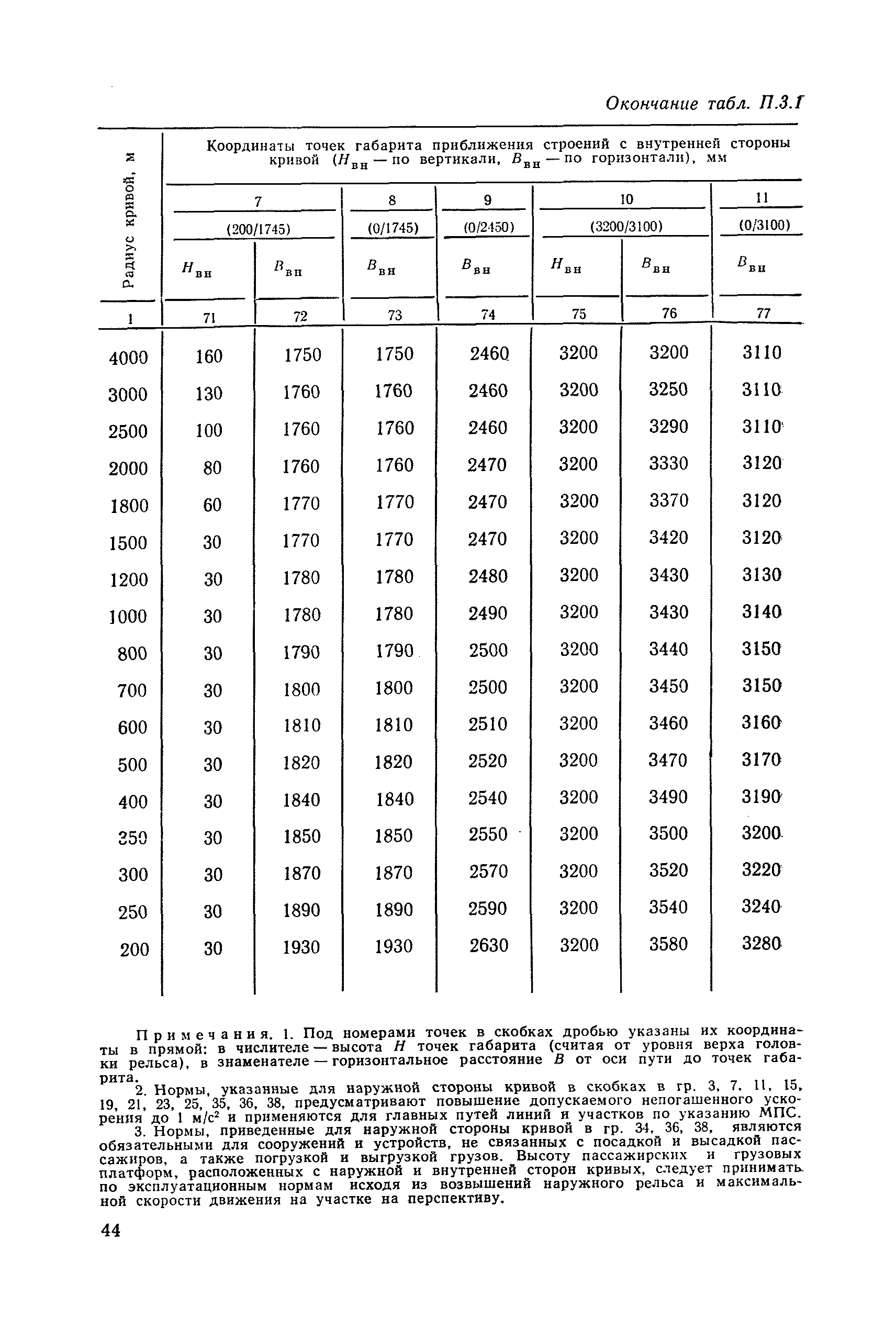

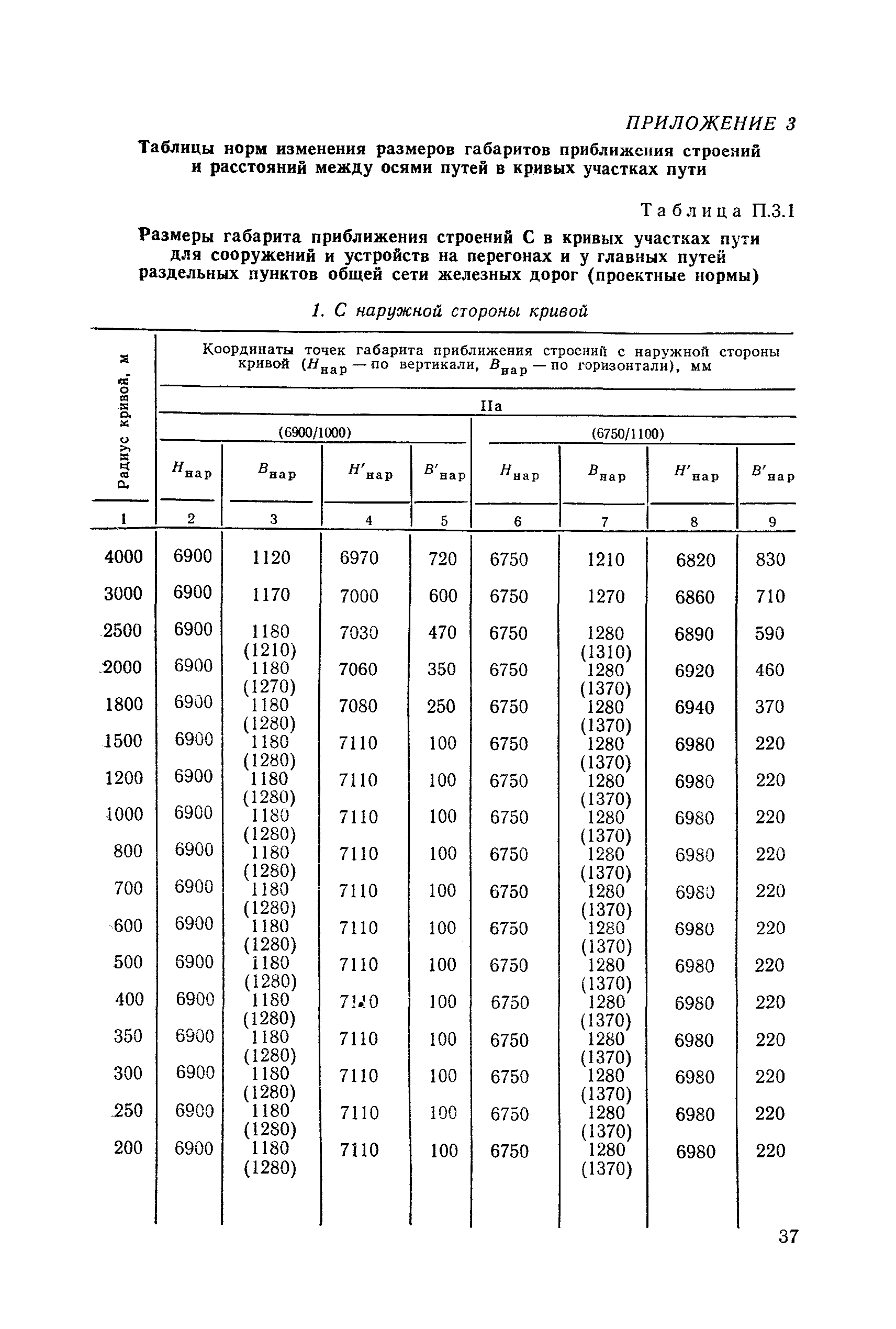

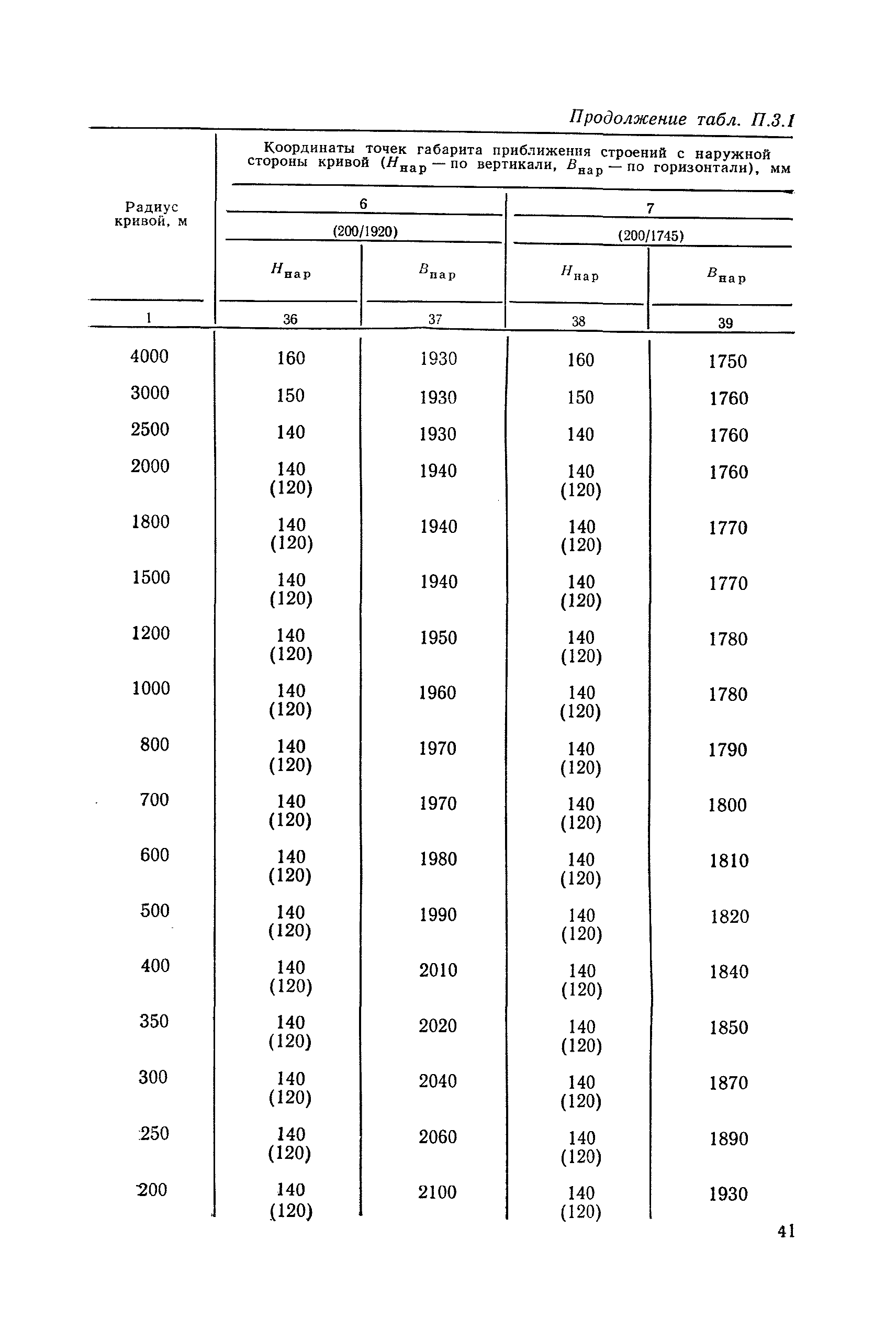

   Таблица П.3.1. Размеры габарита приближения строений С в кривых участках пути для сооружений и устройств на перегонах и у главных путей раздельных пунктов общей сети железных дорог (проектные нормы)

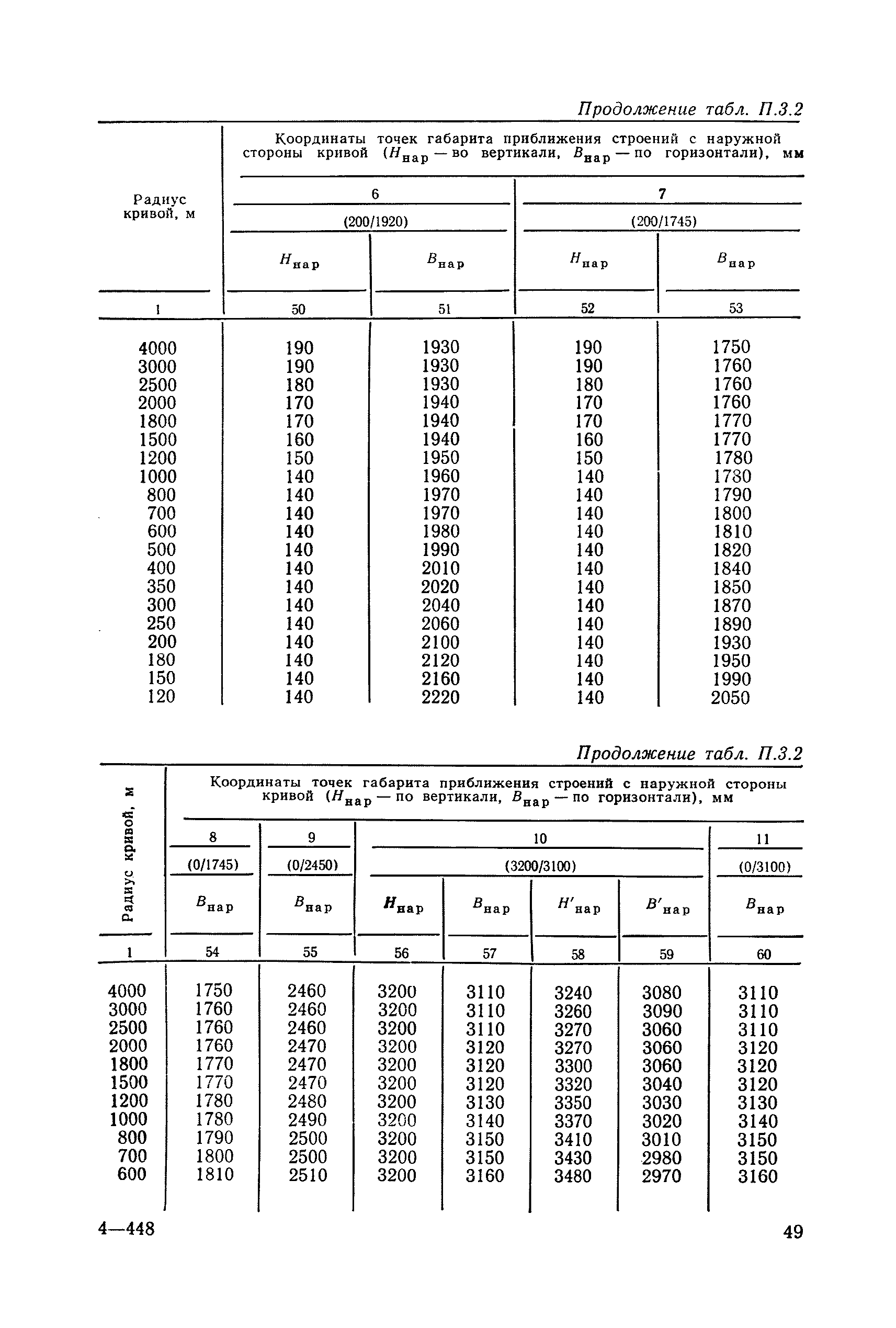

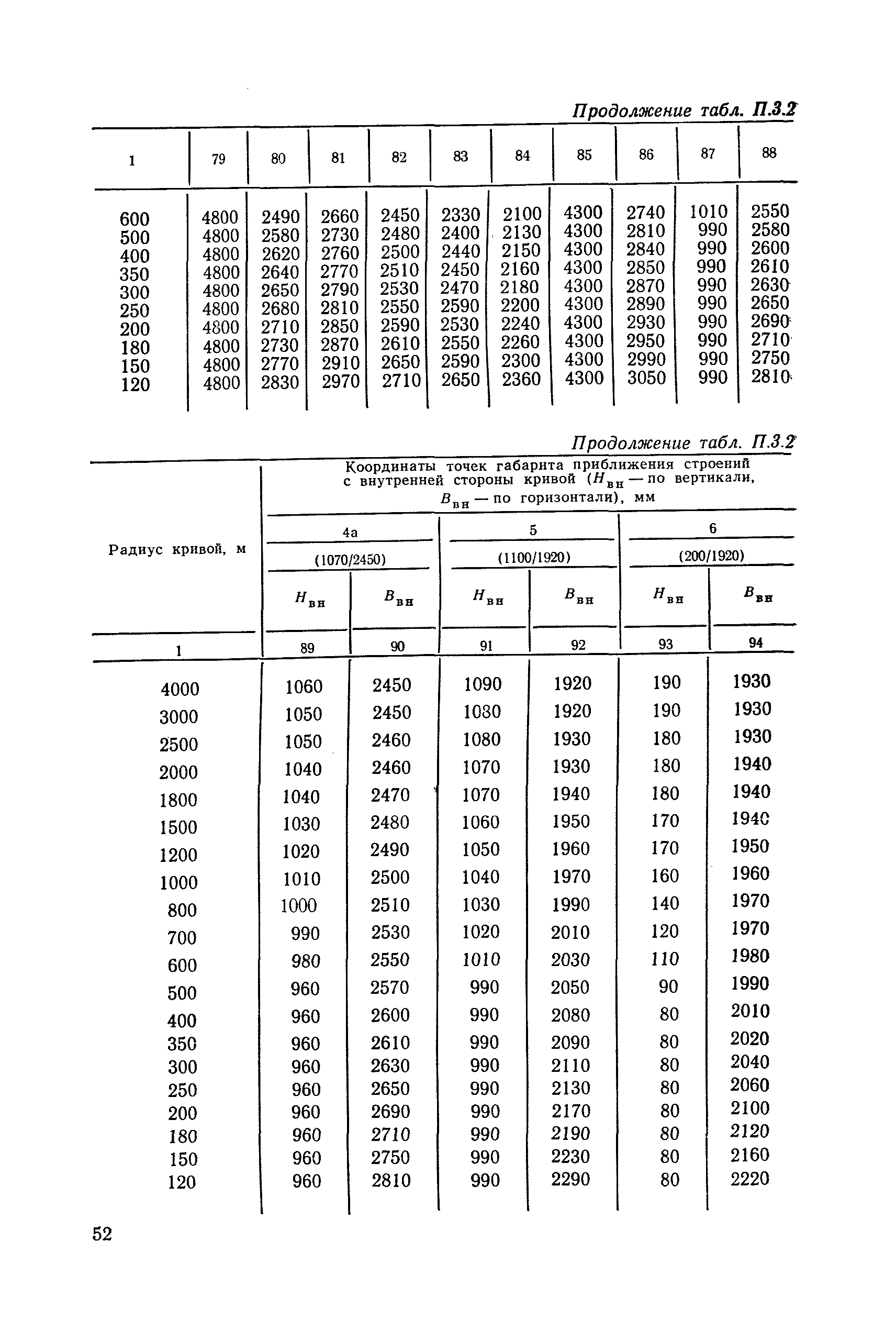

   Таблица П.3.2. Размеры габаритов приближения строений С и Сп в кривых участках пути для сооружений и устройств на перегонах и у главных путей раздельных пунктов подъездных путей от станции примыкания до территории промышленных предприятий и путей между последними (проектные нормы)

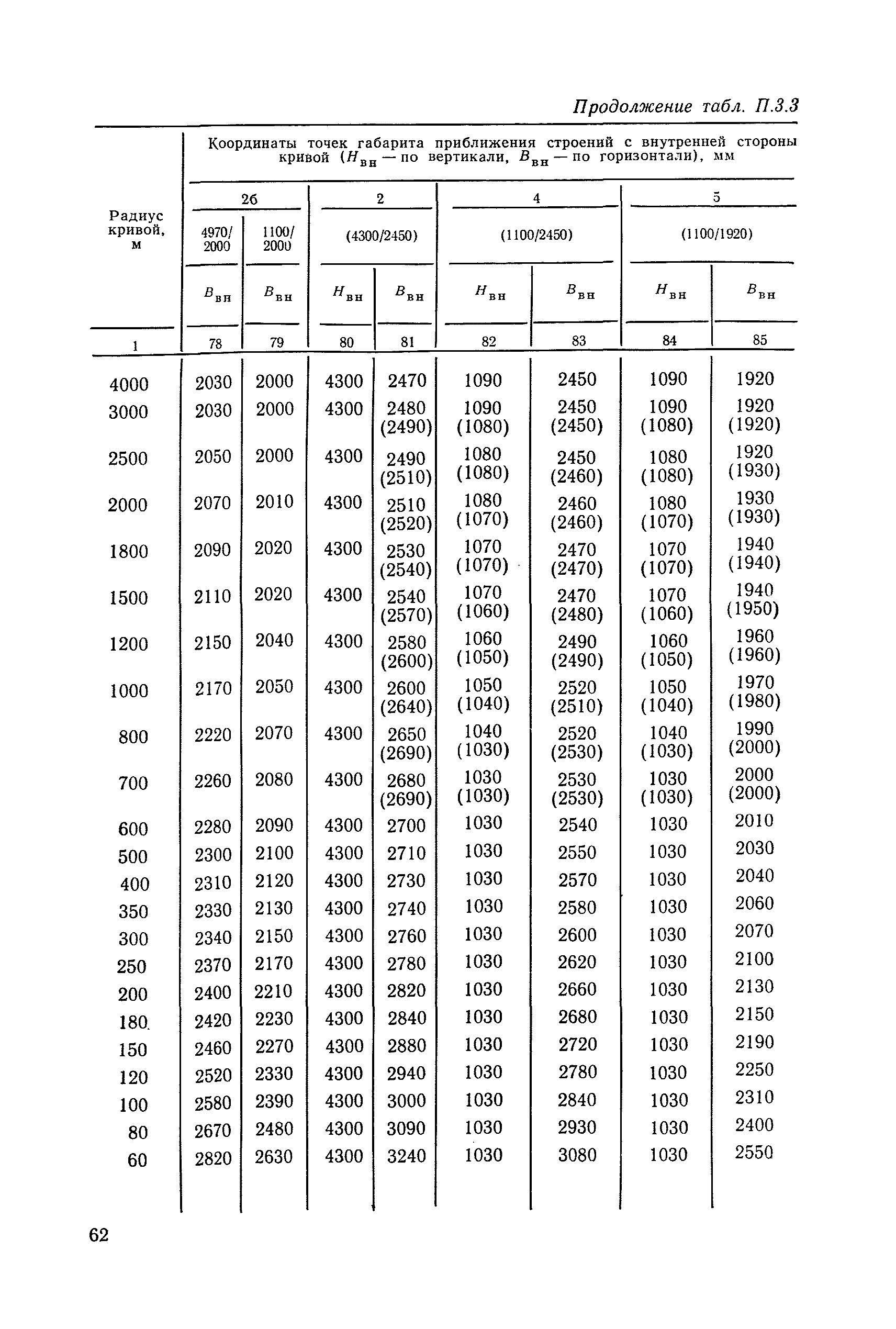

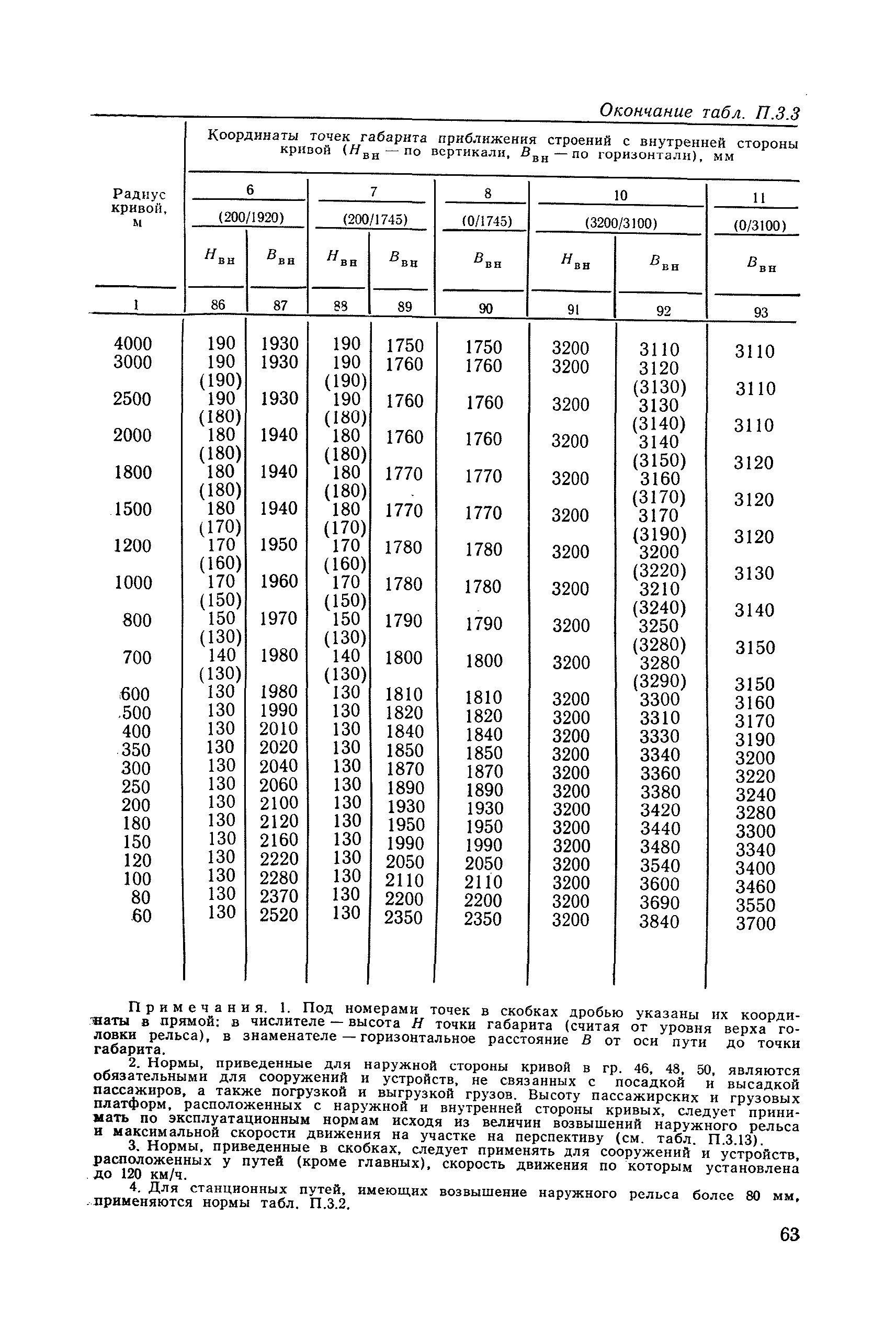

   Таблица П.3.3. Размеры габаритов приближения строений С и Сп в кривых участках пути для сооружений и устройств у всех станционных путей (кроме главных), имеющих возвышение наружного рельса (проектные нормы)
   Таблица П.3.4. Размеры габаритов приближения строений С и Сп в кривых участках пути для сооружений и устройств у всех станционных путей, не имеющих возвышения наружного рельса, скорость движения по которым не превышает 50 км/ч (проектные нормы)
   Таблица П.3.5. Увеличение, мм, горизонтальных расстояний между осями путей в кривых общей сети железных дорог (проектные нормы)

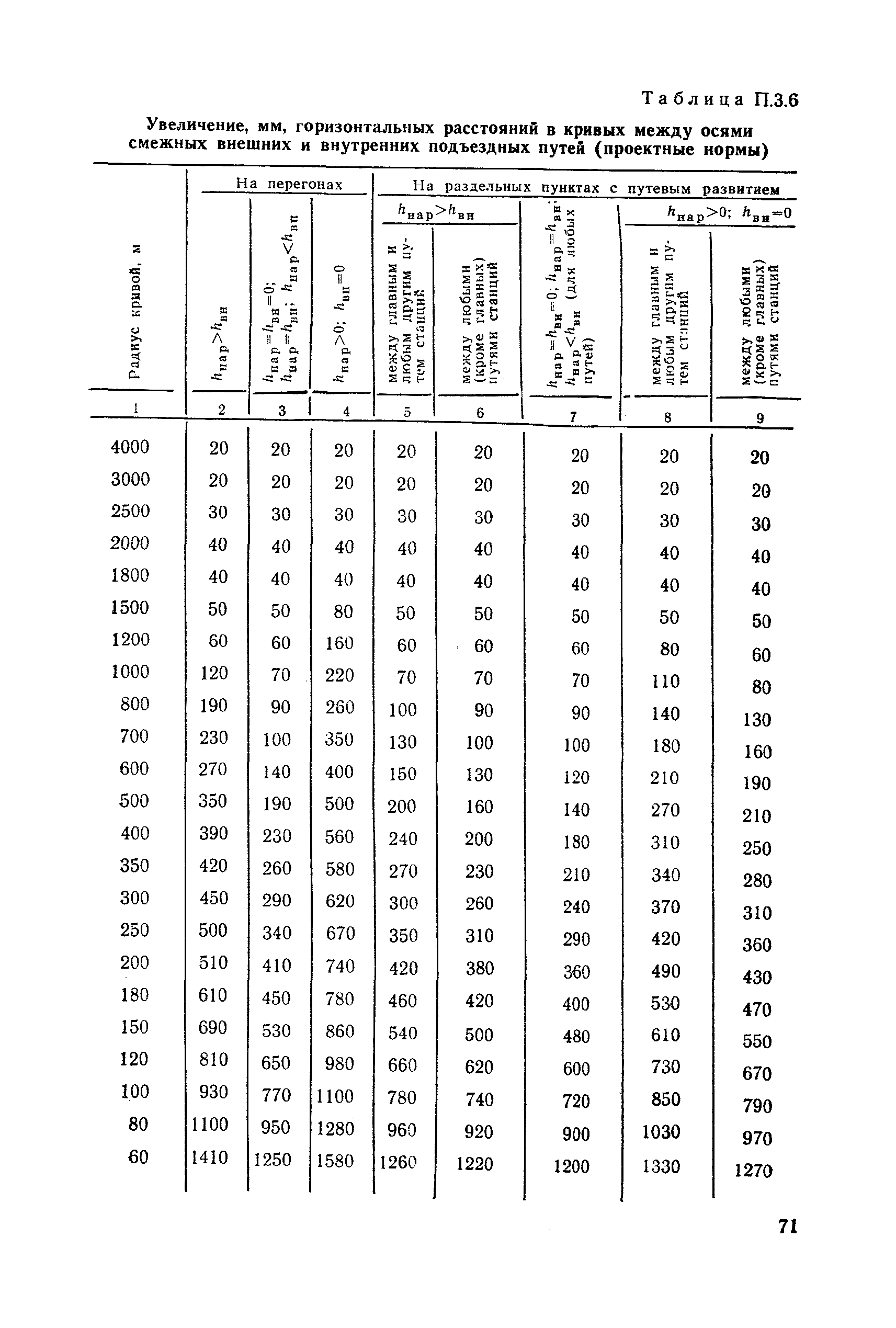

   Таблица П.3.6. Увеличение, мм, горизонтальных расстояний в кривых между осями смежных внешних и внутренних подъездных путей (проектные нормы)
   Таблица П.3.7. Нормы увеличения горизонтальных расстояний от оси пути до внутреннего края опор (путепроводов, пешеходных мостов, контактной сети, воздушных линий связи и СЦБ, электроосвещения, электроснабжения и воздушных трубопроводов), мачт светофоров и семафоров, путевых и сигнальных знаков и столбов в кривых участках пути (проектные нормы)

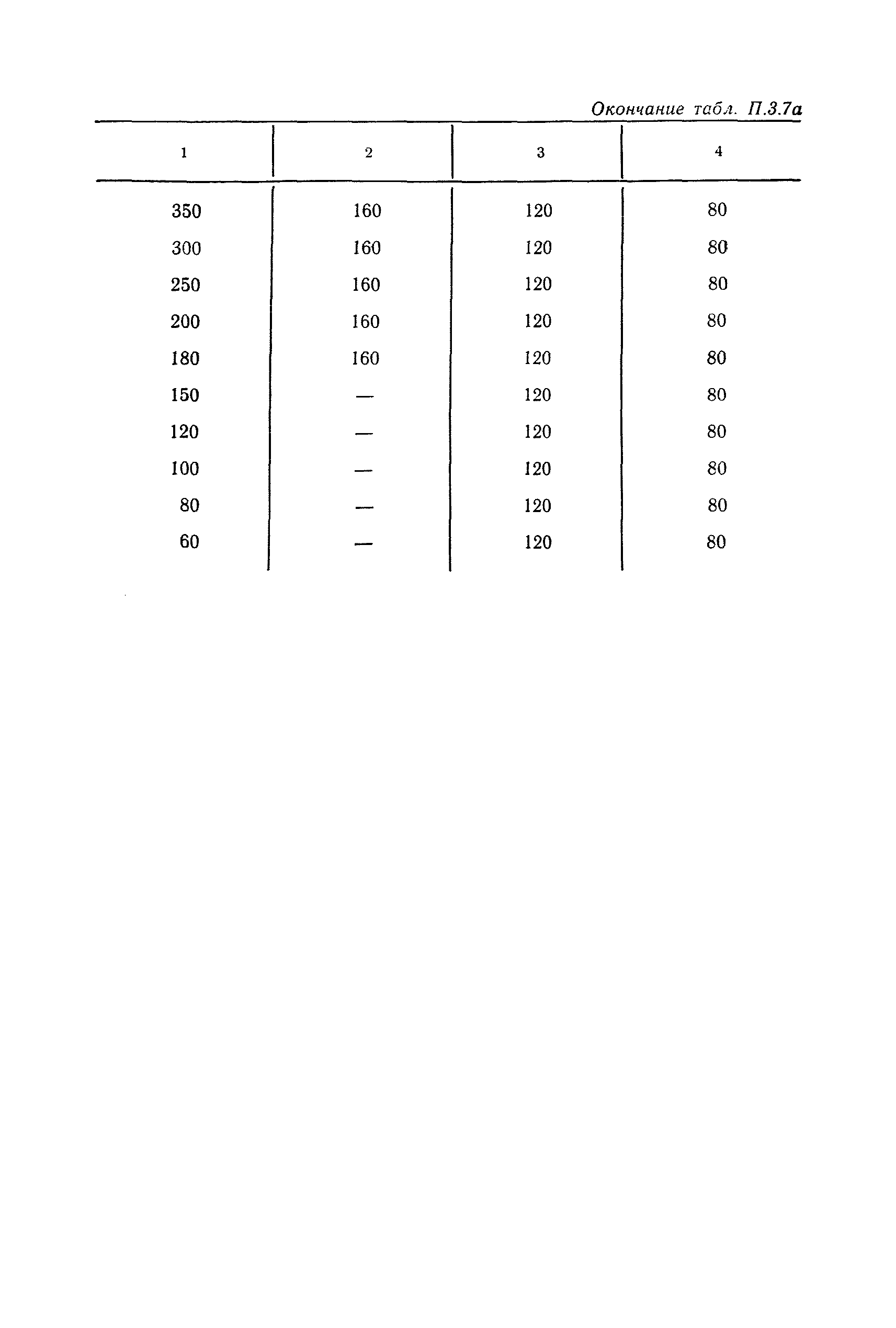

   Таблица П.3.7а. Расчетные возвышения наружного рельса в кривых для определения по табл. П.3.7 проектных норм увеличения расстояний от оси пути до опор, мачт и столбов с внутренней стороны кривой, мм

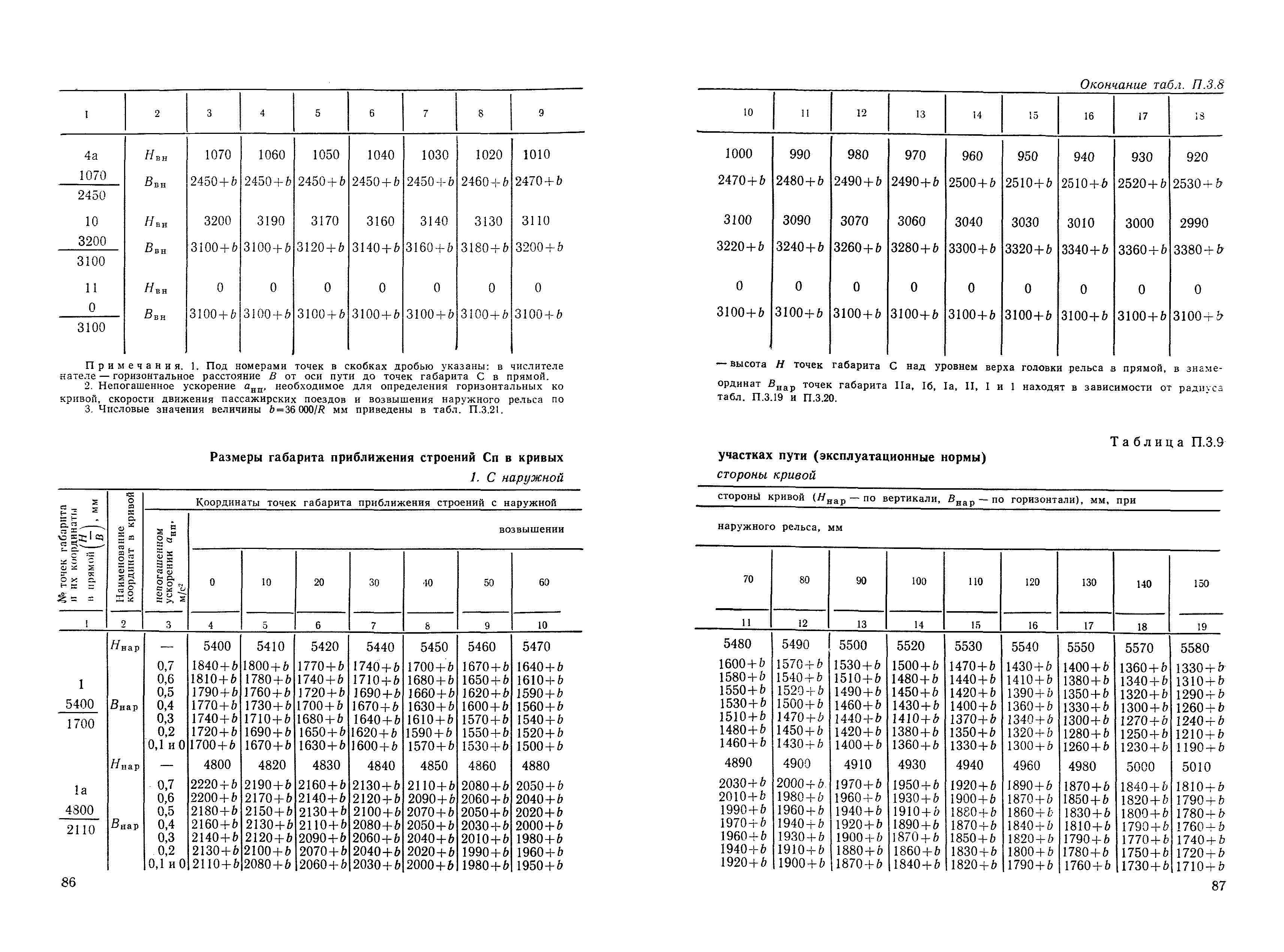

   Таблица П.3.8. Размеры габарита приближения строений С в кривых участках пути (эксплуатационные нормы)

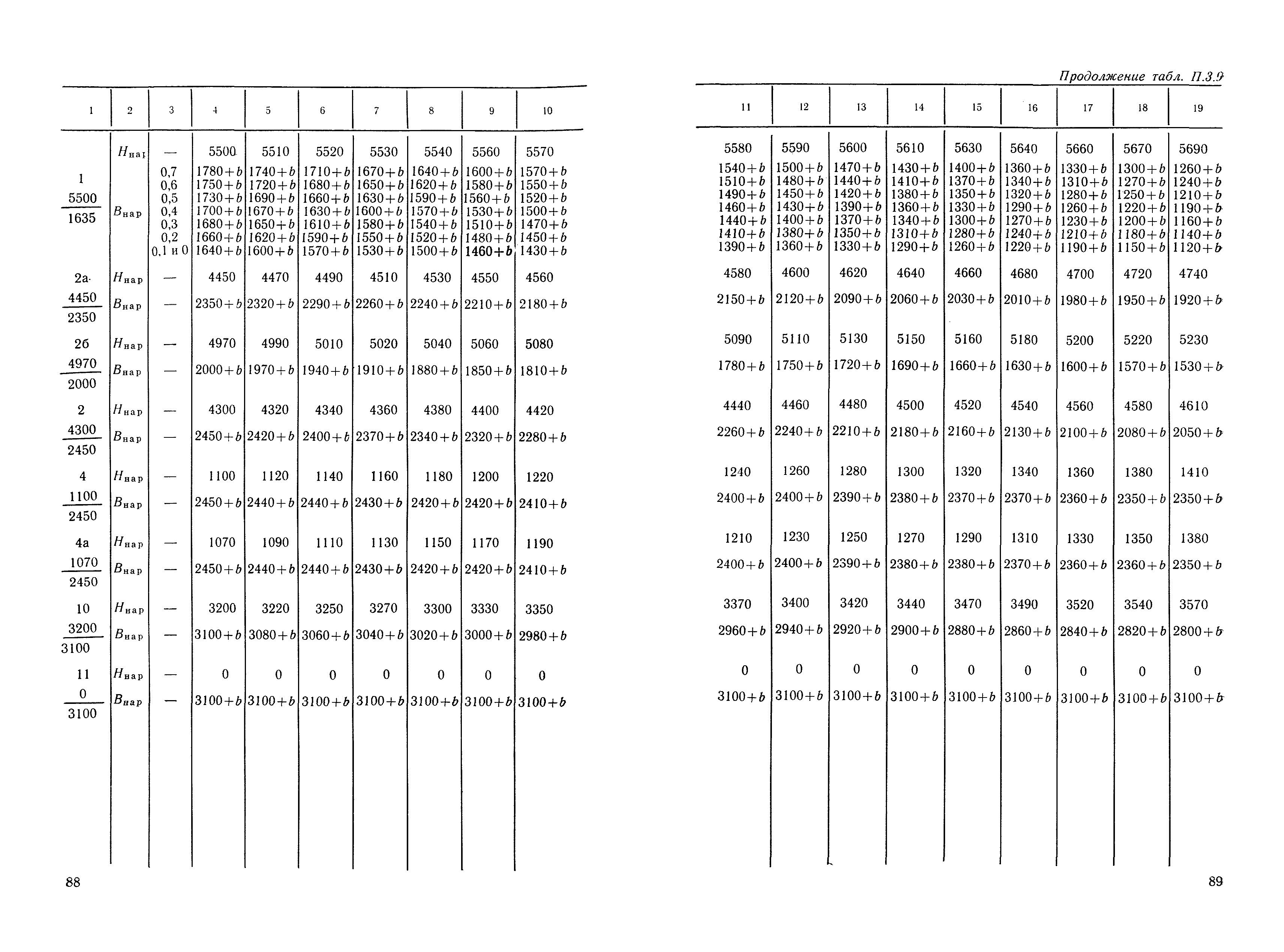

   Таблица П.3.9. Размеры габарита приближения строений Сп в кривых участках пути (эксплуатационные нормы)
   Таблица П.3.10. Размеры минимального внутреннего очертания А, допускаемого для переустраиваемых существующих инженерных сооружений в кривых (эксплуатационные нормы)

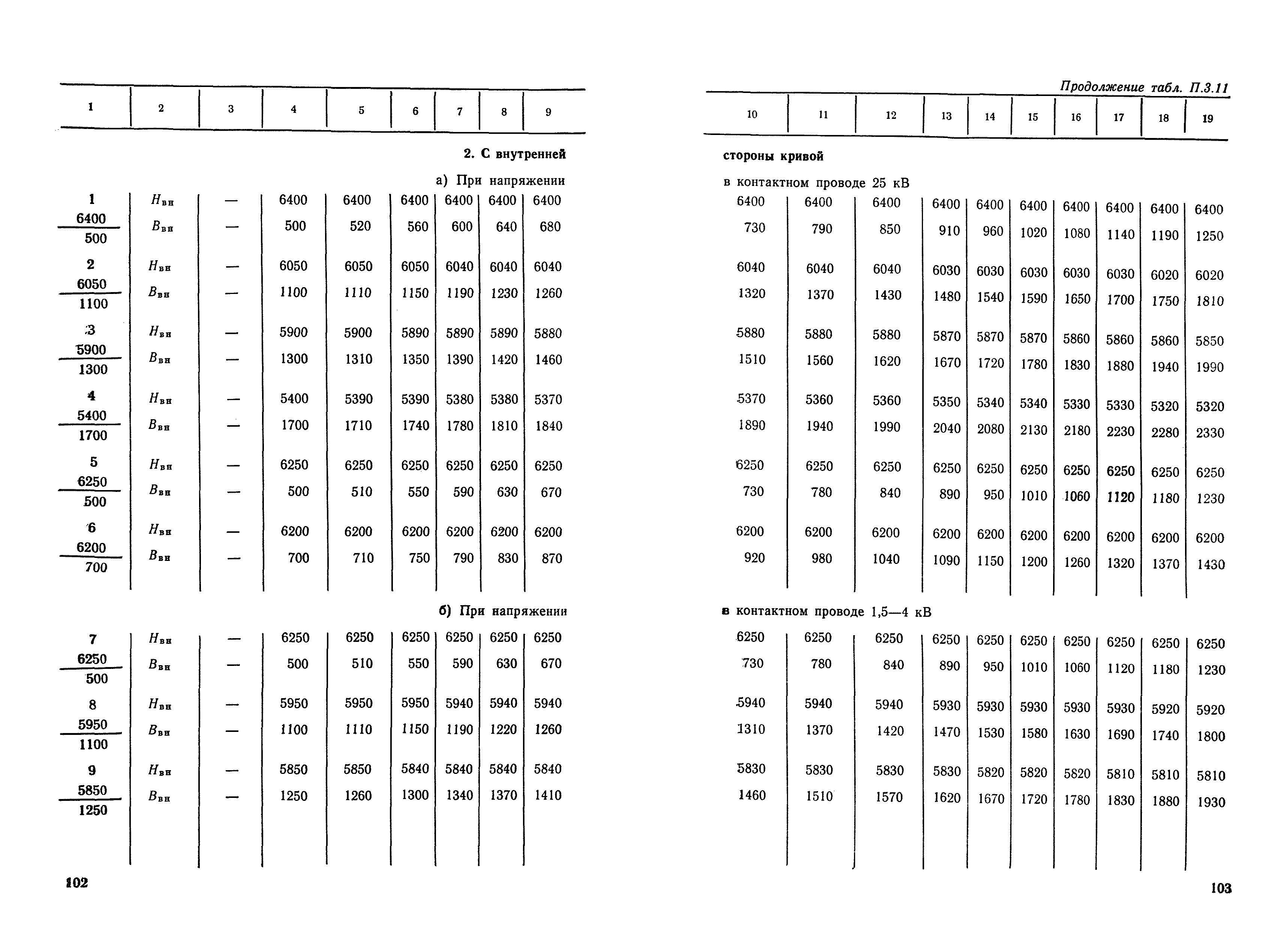

   Таблица П.3.11. Размеры минимального внутреннего очертания В1 верхней части переустраиваемых под электрическую тягу существующих инженерных сооружений в кривых участках пути (эксплуатационные нормы)
   Та блица П.3.12. Размеры минимального внутреннего очертания В2 верхней части существующих сооружений на электрифицированных линиях в кривых участках пути (эксплуатационные нормы)
   Таблица П.3.13. Координаты верхнего края пассажирских и грузовых платформ в кривых участках пути (эксплуатационные нормы)

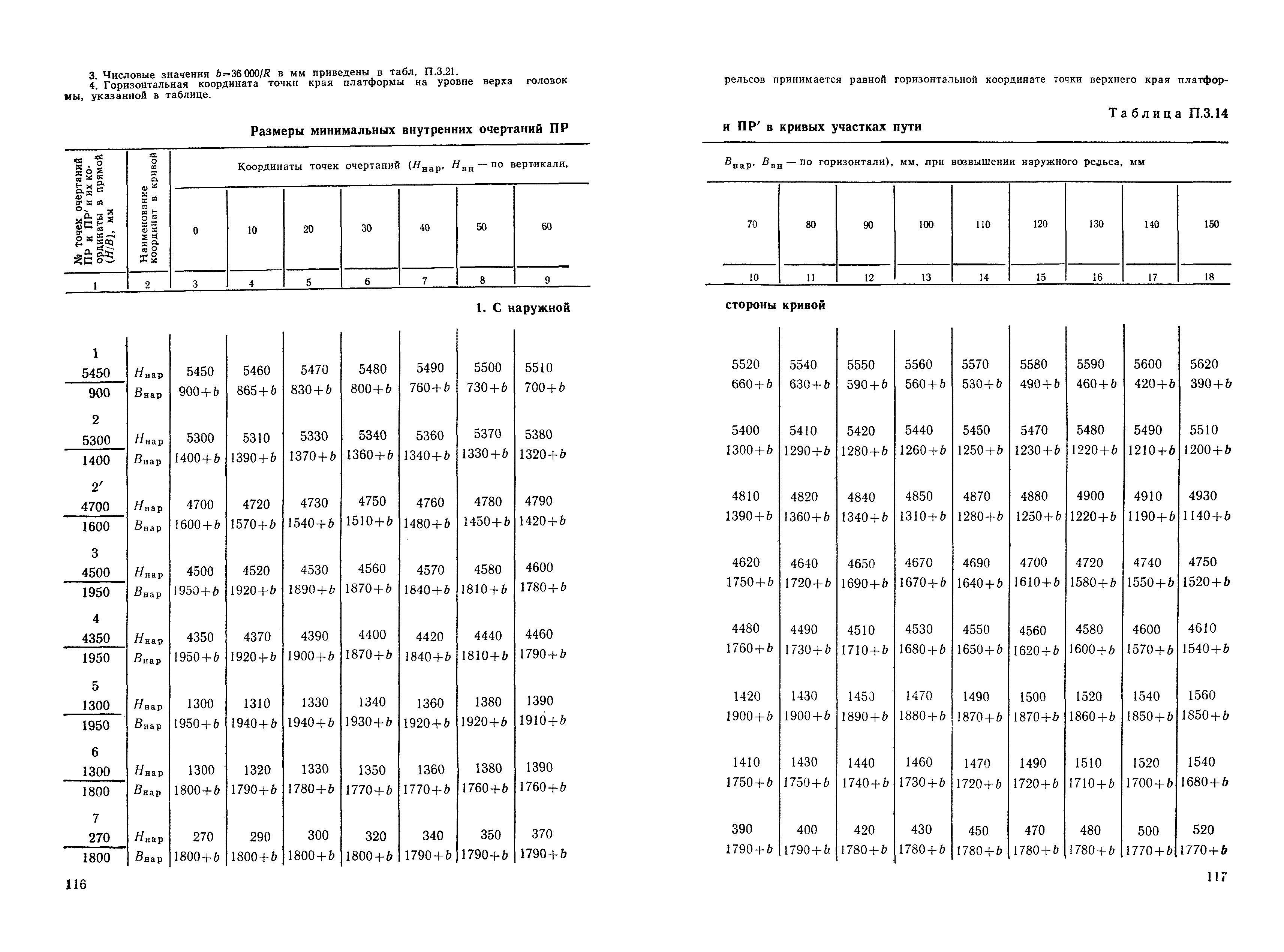

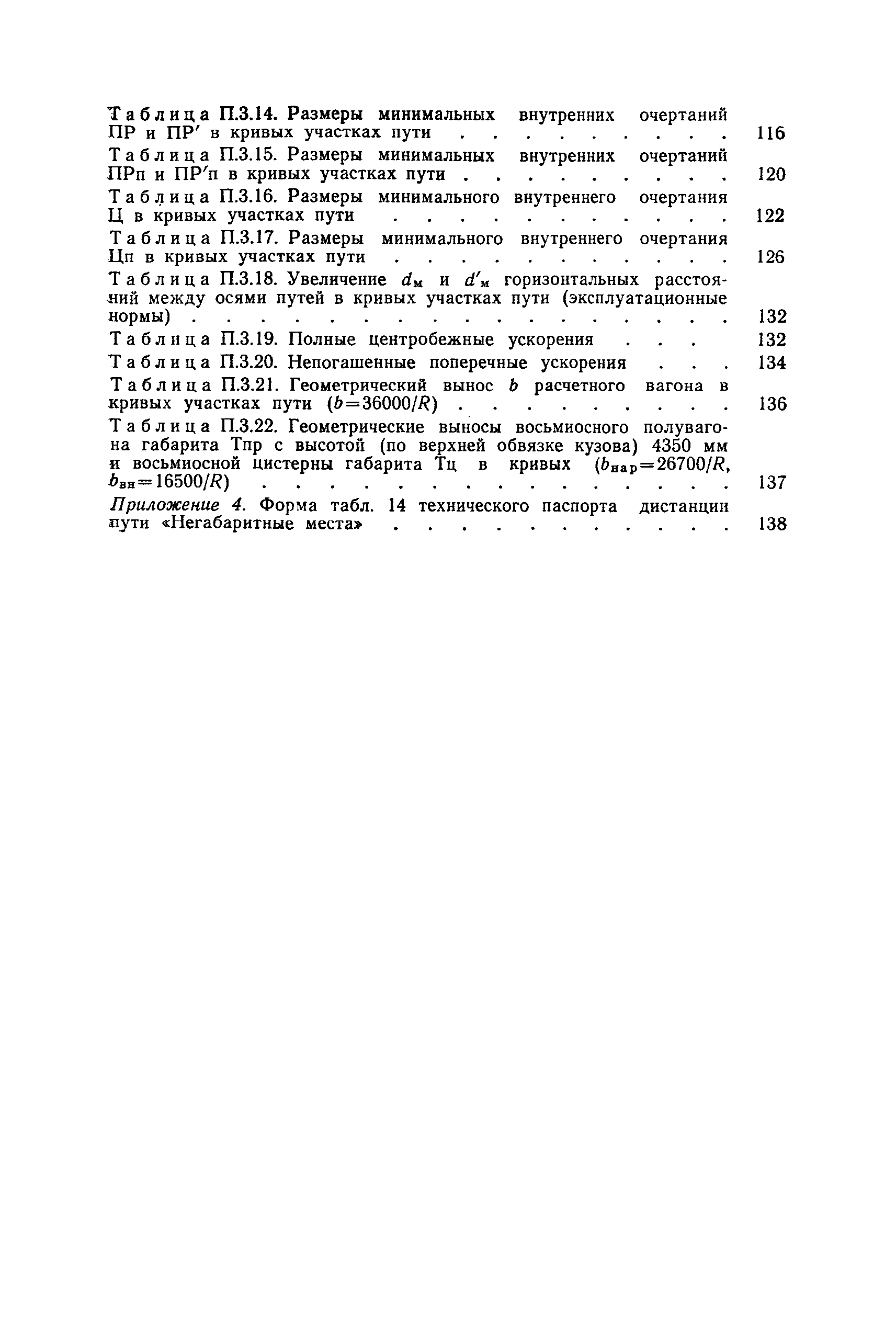

   Таблица П.3.14. Размеры минимальных внутренних очертаний ПР и ПР’ в кривых участках пути
   Таблица П.3.15. Размеры минимальных внутренних очертаний ПРп и ПР’п в кривых участках пути
   Таблица П.3.16. Размеры минимального внутреннего очертания Ц в кривых участках пути

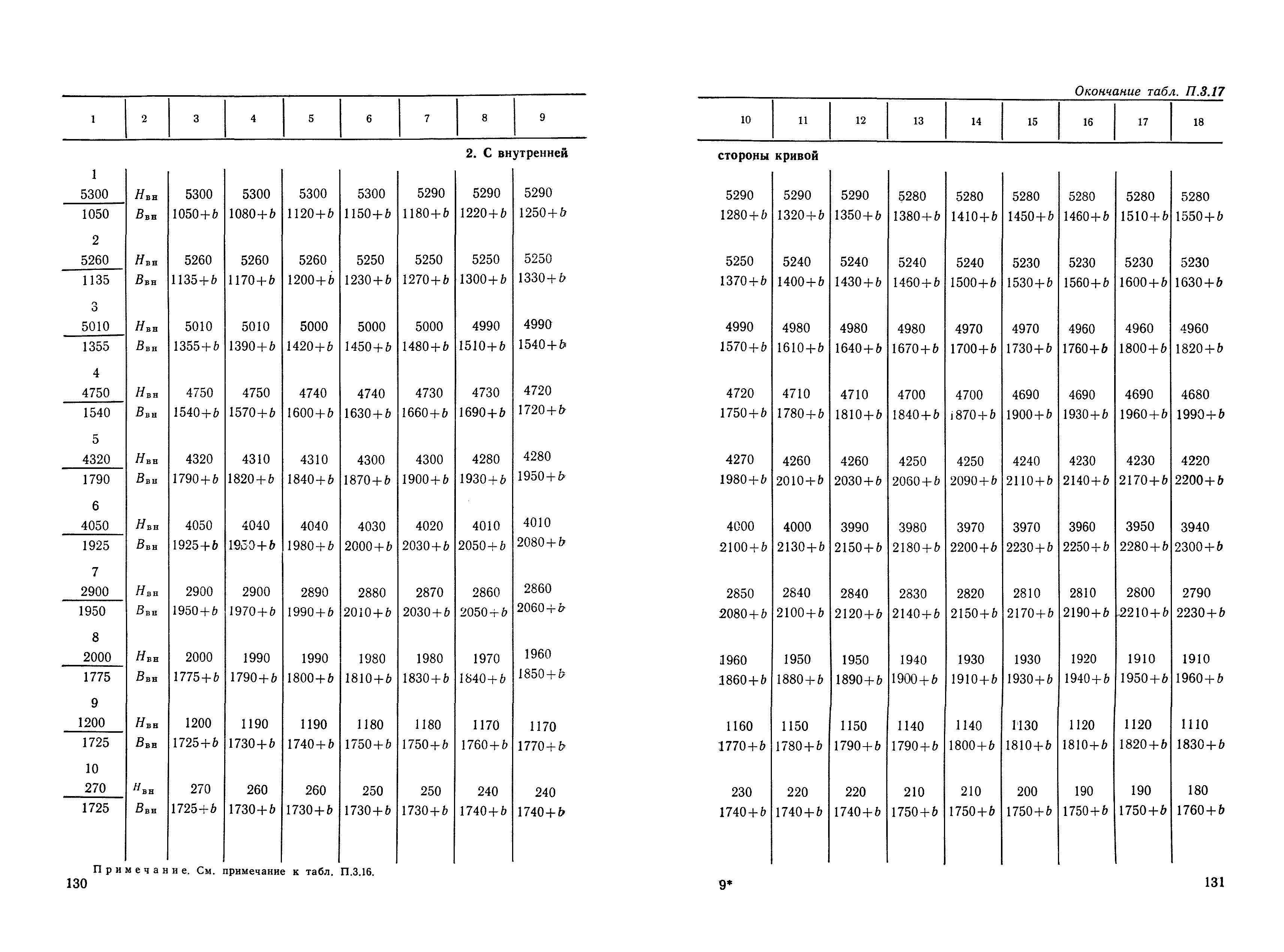

   Таблица П.3.17. Размеры минимального внутреннего очертания Цп в кривых участках пути
   Таблица П.3.18. Увеличение dм и d’м горизонтальных расстояний между осями путей в кривых участках пути (эксплуатационные нормы)
   Таблица П.3.19. Полные центробежные ускорения
   Таблица П.3.20. Непогашенные поперечные ускорения
   Таблица П.3.21. Геометрический вынос b расчетного вагона в кривых участках пути (Ь=36000/R)
   Таблица П.3.22. Геометрические выносы восьмиосного полувагона габарита Тпр с высотой (по верхней обвязке кузова) 4350 мм и восьмиосной цистерны габарита Тц в кривых (bнар=26700/R, bвн=16500/R)
Приложение 4. Форма табл. 14 технического паспорта дистанции пути "негабаритные места"
Разработан: Всесоюзный научно-исследовательский институт железнодорожного транспорта МПС
Утверждён:18.11.1986 Министерство путей сообщения СССР (USSR Ministry of Railroads )
Принят:30.06.1986 Госстрой СССР
Издан: Издательство Транспорт (1988 г. )
Заменяет собой:
  • П-4106 «Указания по применению габаритов приближения строений ГОСТ 9238-73»
Нормативные ссылки:
