ГОСТ IEC 60670-1-2016
Кожухи и оболочки для принадлежностей бытовых и аналогичных стационарных электрических установок. Часть 1. Общие требования
| Обозначение: | ГОСТ IEC 60670-1-2016 |
| Обозначение англ: | 60670-1-2016 |
| Статус: | взамен |
| Название рус.: | Кожухи и оболочки для принадлежностей бытовых и аналогичных стационарных электрических установок. Часть 1. Общие требования |
| Название англ.: | Boxes and enclosures for electrical accessories for household and similar fixed electrical installations. Part 1. General requirements |
| Дата добавления в базу: | 01.01.2018 |
| Дата актуализации: | 01.01.2021 |
| Дата введения: | 01.07.2018 |
| Область применения: | Стандарт распространяется на коробки, корпусы и их части для встраивания в них электрических аппаратов с номинальным напряжением не более 1000 В переменного тока и 1500 В постоянного тока, устанавливаемые в стационарные электрические установки бытового и аналогичного назначения и эксплуатируемые внутри помещений или на открытом воздухе. |

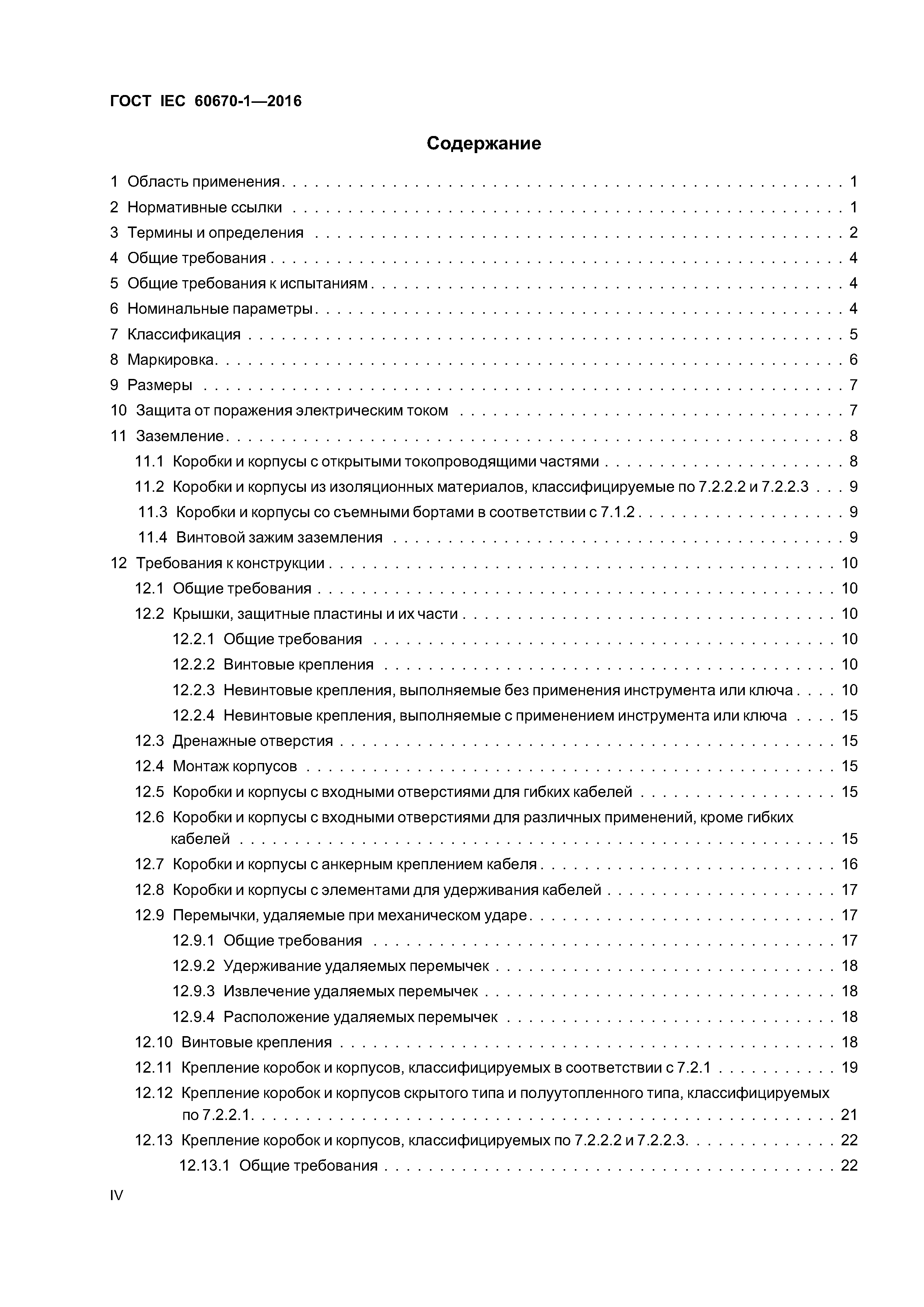

| Оглавление: | 1 Область применения 2 Нормативные ссылки 3 Термины и определения 4 Общие требования 5 Общие требования к испытаниям 6 Номинальные параметры 7 Классификация 8 Маркировка 9 Размеры 10 Защита от поражения электрическим током 11 Заземление 11.1 Коробки и корпусы с открытыми токопроводящими частями 11.2 Коробки и корпусы из изоляционных материалов, классифицируемые по 7.2.2.2 и 7.2.2.3 11.3 Коробки и корпусы со съемными бортами в соответствии с 7.1.2 11.4 Винтовой зажим заземления 12 Требования к конструкции 12.1 Общие требования 12.2 Крышки, защитные пластины и их части 12.2.1 Общие требования 12.2.2 Винтовые крепления 12.2.3 Невинтовые крепления, выполняемые без применения инструмента или ключа 12.2.4 Невинтовые крепления, выполняемые с применением инструмента или ключа 12.3 Дренажные отверстия 12.4 Монтаж корпусов 12.5 Коробки и корпусы с входными отверстиями для гибких кабелей 12.6 Коробки и корпусы с входными отверстиями для различных применений, кроме гибких кабелей 12.7 Коробки и корпусы с анкерным креплением кабеля 12.8 Коробки и корпусы с элементами для удерживания кабелей 12.9 Перемычки, удаляемые при механическом ударе 12.9.1 Общие требования 12.9.2 Удерживание удаляемых перемычек 12.9.3 Извлечение удаляемых перемычек 12.9.4 Расположение удаляемых перемычек 12.10 Винтовые крепления 12.11 Крепление коробок и корпусов, классифицируемых в соответствии с 7.2.1 12.12 Крепление коробок и корпусов скрытого типа и полуутопленного типа, классифицируемых по 7.2.2.1 12.13 Крепление коробок и корпусов, классифицируемых по 7.2.2.2 и 7.2.2.3 12.13.1 Общие требования 12.13.2 Коробки, предназначенные для установки на деревянном элементе конструкции стены 12.13.3 Коробки, предназначенные для установки на деревянном элементе конструкции потолка 12.13.4 Коробки, предназначенные для установки на металлической стойке стены 12.13.5 Внутренний объем коробок и корпусов, классифицируемых по 7.2.2.2 и 7.2.2.3 12.13.6 Коробки, предназначенные для установки в готовые конструкции 12.14 Монтаж кабельного ввода 12.15 Коробки и корпусы с входными (выходными) отверстиями или выпускными отверстиями (раструбами) для труб 12.16 Внутренний объем коробок и корпусов 13 Устойчивость к старению, воздействию влаги и проникновению твердых частиц 13.1 Устойчивость к старению 13.2 Устойчивость к проникновению твердых частиц 13.3 Устойчивость к проникновению влаги 14 Испытания на сопротивление и электрическую прочность изоляции 15 Механическая прочность 15.1 Общие требования 15.2 Испытание механической прочности на удар при низкой температуре 15.3 Испытание на сжатие 15.4 Испытания коробок и корпусов на удар 15.5 Испытание на сжатие для корпусов из натуральной или синтетической резины или их комбинации 16 Нагревостойкость 16.1 Части из изоляционного материала, служащие для удерживания токоведущих частей 16.2 Части из изоляционного материала, не предназначенные для удерживания токоведущих частей 16.3 Коробки и корпусы из изоляционных материалов, классифицируемые по 7.2.2.2 или 7.2.2.3 16.3.1 Механическая прочность 16.3.2 Части из изоляционного материала, необходимого для крепления контура заземления 17 Пути утечки, электрические зазоры и расстояния через герметизирующий компаунд 18 Тепло- и огнестойкость изоляционных материалов 19 Трекингостойкость 20 Коррозионная стойкость 21 Электромагнитная совместимость Приложение А (справочное) Примеры корпусов и их частей Приложение ДА (справочное) Сведения о соответствии ссылочных международных стандартов межгосударственным стандартам Библиография |
| Разработан: | АНО НТЦ Энергия |
| Утверждён: | 25.10.2016 Межгосударственный Совет по стандартизации, метрологии и сертификации (Inter-Governmental Council on Standardization, Metrology, and Certification 92-П) 23.05.2017 Федеральное агентство по техническому регулированию и метрологии (399-ст) |
| Издан: | Стандартинформ (2017 г. ) |
| Заменяет собой: | |
| Нормативные ссылки: |
|
ГОСТ 32126.1-2013 «Коробки и корпусы для электрических аппаратов, устанавливаемые в стационарные электрические установки бытового и аналогичного назначения. Часть 1. Общие требования»
