Скачать ГОСТ Р 58121.3-2018 Пластмассовые трубопроводы для транспортирования газообразного топлива. Полиэтилен (ПЭ). Часть 3. Фитинги

Дата актуализации: 01.01.2021

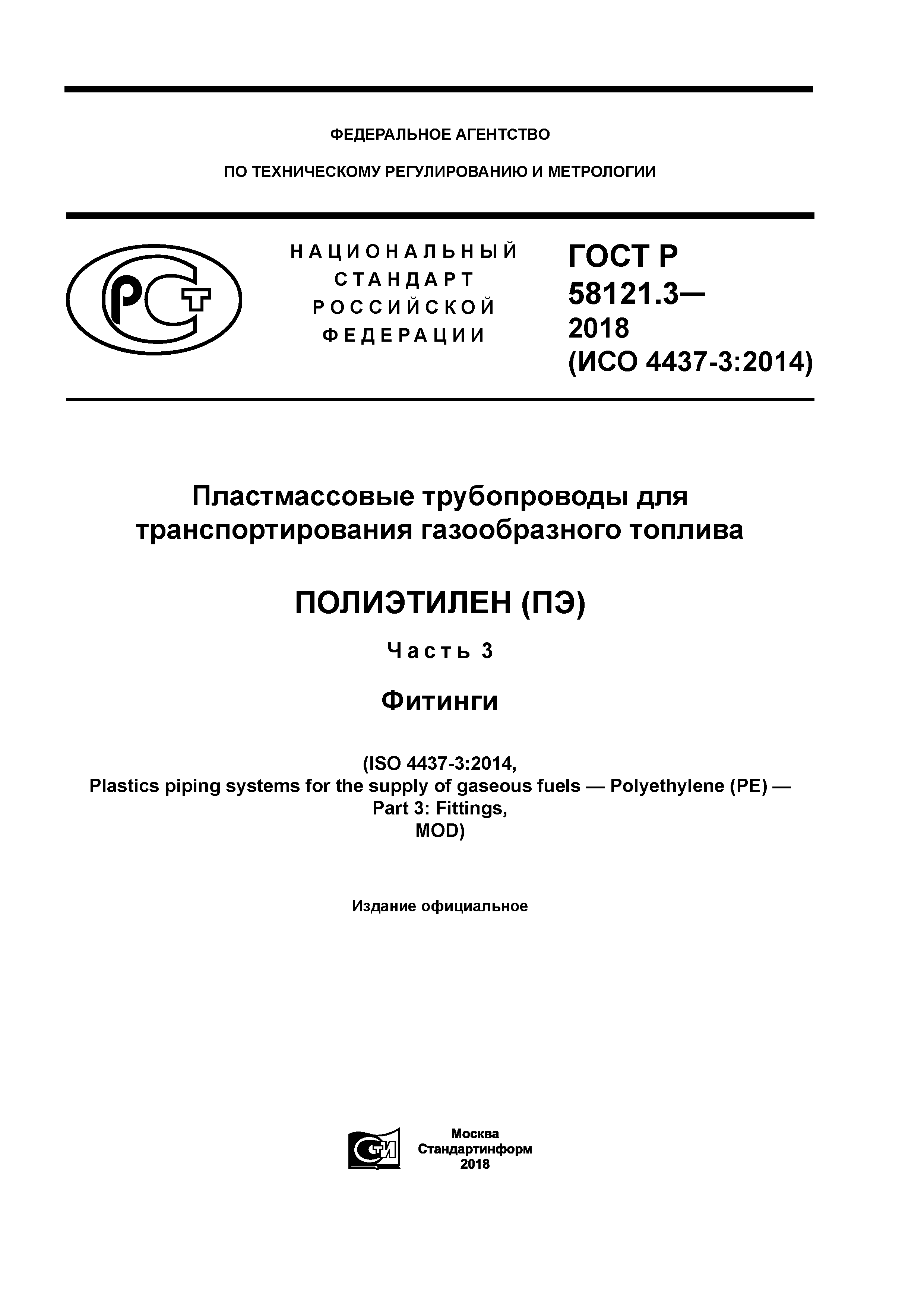

ГОСТ Р 58121.3-2018

Пластмассовые трубопроводы для транспортирования газообразного топлива. Полиэтилен (ПЭ). Часть 3. Фитинги

Обозначение:	ГОСТ Р 58121.3-2018
Обозначение англ:	GOST R 58121.3-2018
Статус:	взамен
Название рус.:	Пластмассовые трубопроводы для транспортирования газообразного топлива. Полиэтилен (ПЭ). Часть 3. Фитинги
Название англ.:	Plastic pipings for the supply of gaseous fuels. Polyethylene (PE). Part 3. Fittings
Дата добавления в базу:	01.01.2019
Дата актуализации:	01.01.2021
Дата введения:	01.07.2019
Область применения:	Стандарт устанавливает общие характеристики фитингов, изготовленных из полиэтилена (ПЭ) и предназначенных для транспортирования газообразного топлива. Совместно с ГОСТ Р 58121.1, ГОСТ Р 58121.2, стандарт применим к трубам, фитингам, их соединениям и соединениям с другими элементами из ПЭ и других материалов, предназначенным для применения при следующих условиях: - максимальное рабочее давление (МОР), определенное исходя из расчетного напряжения, полученного путем деления минимальной длительной прочности композиции (MRS) на коэффициент запаса прочности С и с учетом результатов испытаний по быстрому распространению трещин (БРТ); - температура 20 °С принимается в качестве базовой при проектировании. Стандарт распространяется на следующие типы фитингов: - электросварные раструбные фитинги; - электросварные седловые фитинги; - фитинги с трубным концом (для сварки встык с использованием нагретого инструмента и электросварки с использованием раструба); - фитинги для раструбной сварки; - механические фитинги. Фитинги могут быть изготовлены в виде муфт, седловых отводов, равнопроходных и неравнопроходных тройников, переходов, отводов и пр.

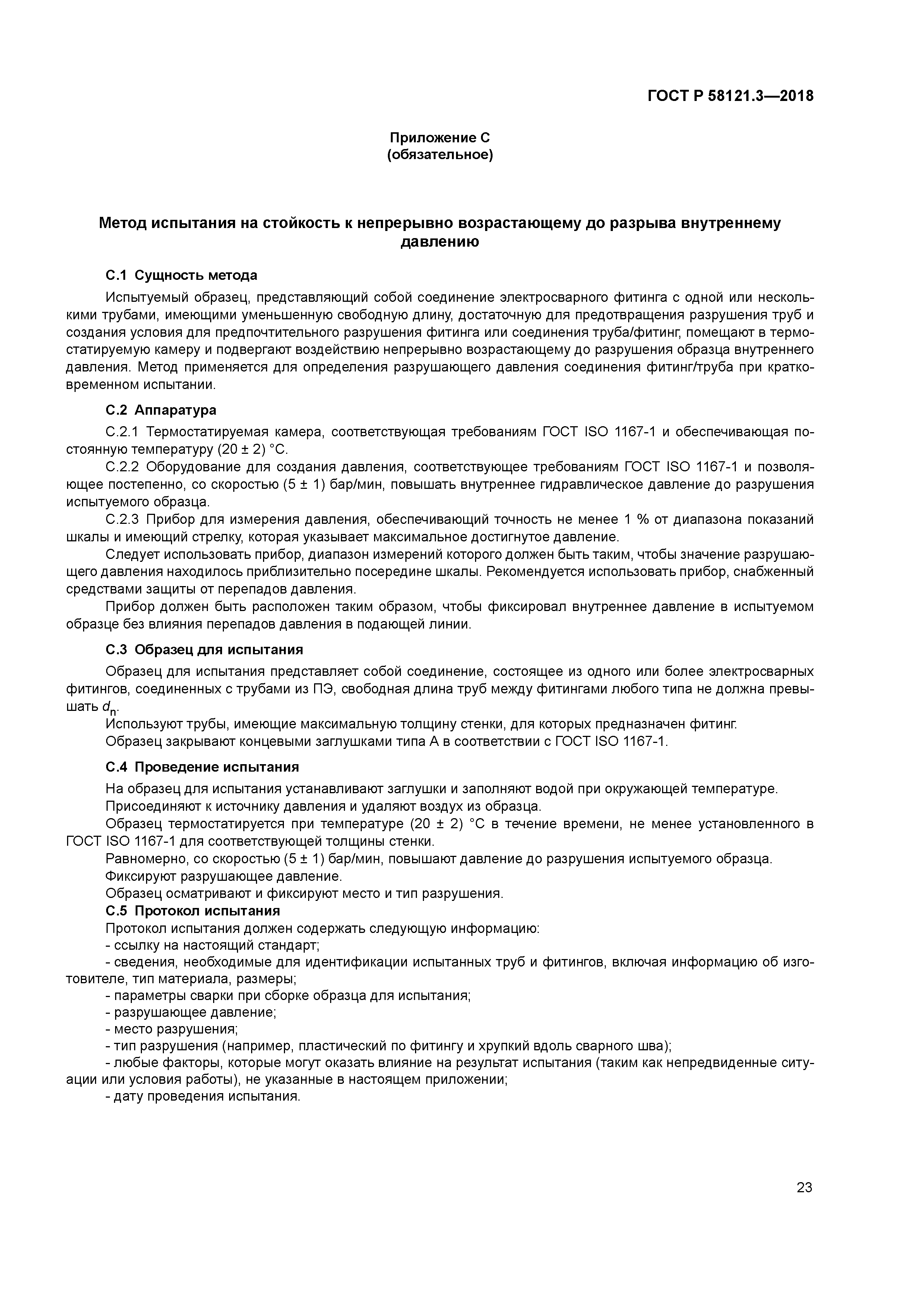

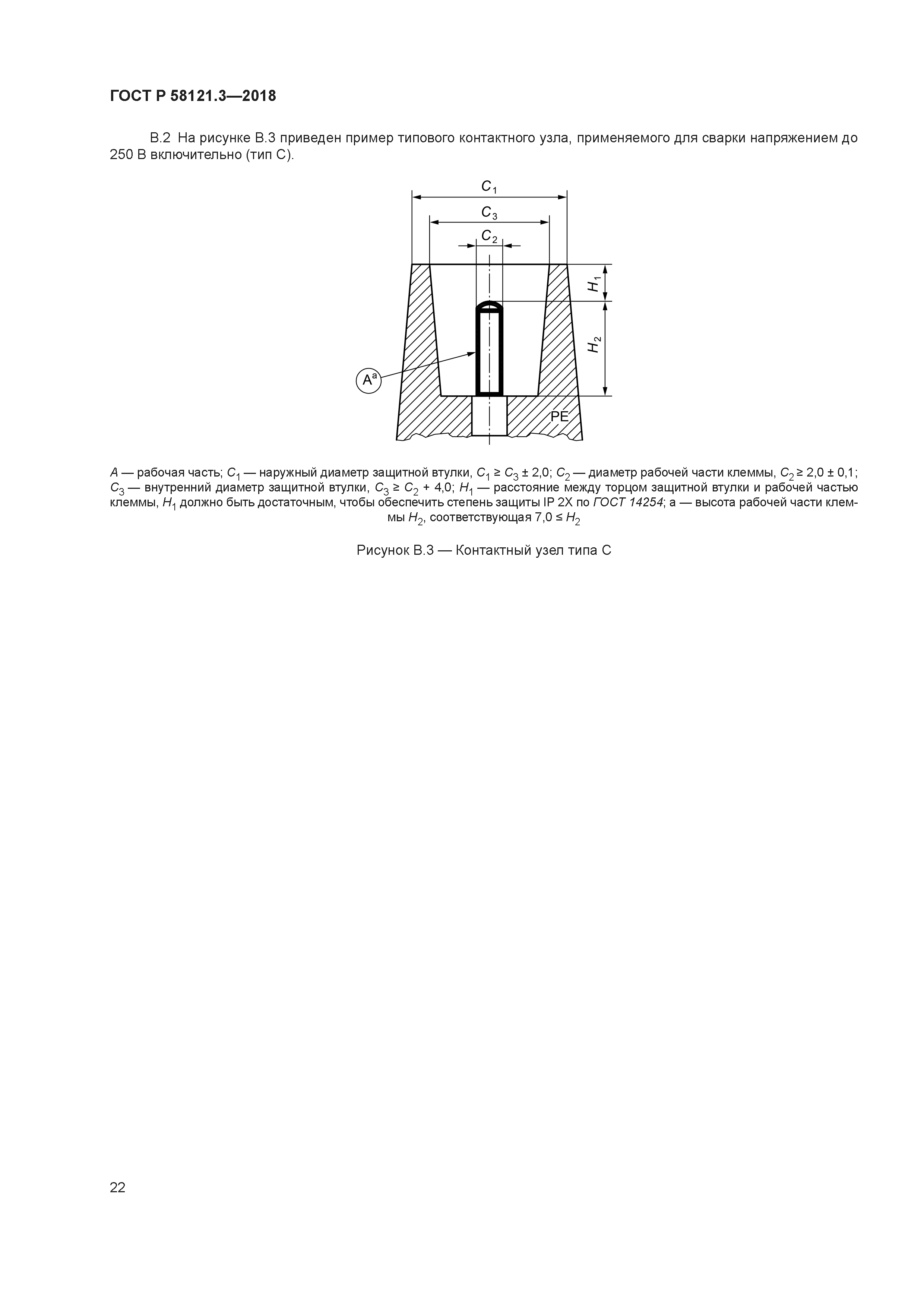

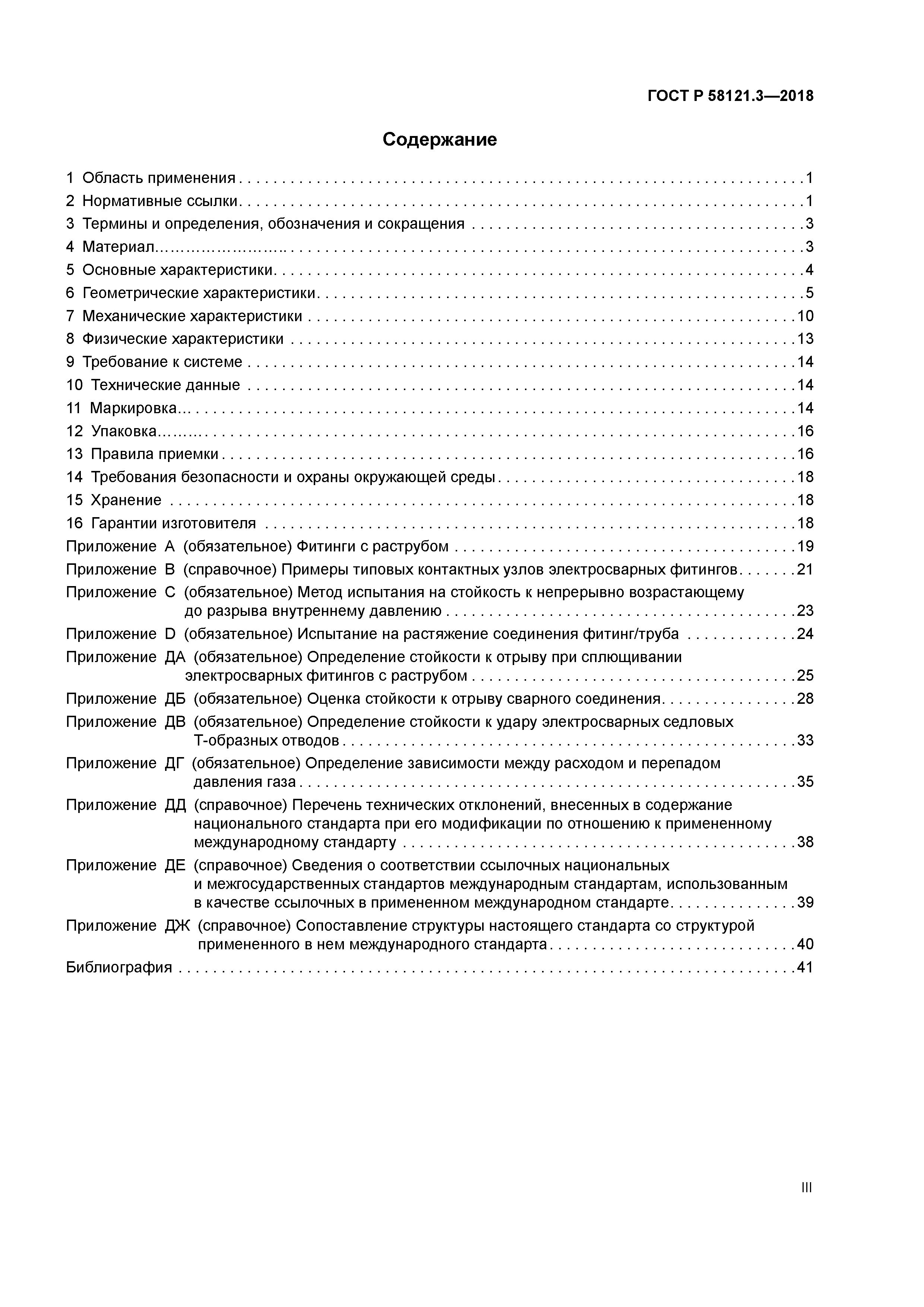

Оглавление:	1 Область применения 2 Нормативные ссылки 3 Термины и определения, обозначения и сокращения 4 Материал 5 Основные характеристики 6 Геометрические характеристики 7 Механические характеристики 8 Физические характеристики 9 Требование к системе 10 Технические данные 11 Маркировка 12 Упаковка 13 Правила приемки 14 Требования безопасности и охраны окружающей среды 15 Хранение 16 Гарантии изготовителя Приложение A (обязательное) Фитинги с раструбом Приложение B (справочное) Примеры типовых контактных узлов электросварных фитингов Приложение C (обязательное) Метод испытания на стойкость к непрерывно возрастающему до разрыва внутреннему давлению Приложение D (обязательное) Испытание на растяжение соединения фитинг/труба Приложение ДА (обязательное) Определение стойкости к отрыву при сплющивании электросварных фитингов с раструбом Приложение ДБ (обязательное) Оценка стойкости к отрыву сварного соединения Приложение ДВ (обязательное) Определение стойкости к удару электросварных седловых Т-образных отводов Приложение ДГ (обязательное) Определение зависимости между расходом и перепадом давления газа Приложение ДД (справочное) Перечень технических отклонений, внесенных в содержание национального стандарта при его модификации по отношению к примененному международному стандарту Приложение ДЕ (справочное) Сведения о соответствии ссылочных национальных и межгосударственных стандартов международным стандартам, использованным в качестве ссылочных в примененном международном стандарте Приложение ДЖ (справочное) Сопоставление структуры настоящего стандарта со структурой примененного в нем международного стандарта Библиография
Разработан:	ООО Группа ПОЛИПЛАСТИК ООО Группа Полимертепло
Утверждён:	31.05.2018 Федеральное агентство по техническому регулированию и метрологии (298-ст)
Издан:	Стандартинформ (2018 г. )
Список изменений:	Поправка от 24.12.2018 (ИУС 2-2019)
Заменяет собой:	ГОСТ Р 52779-2007 «Детали соединительные из полиэтилена для газопроводов. Общие технические условия»

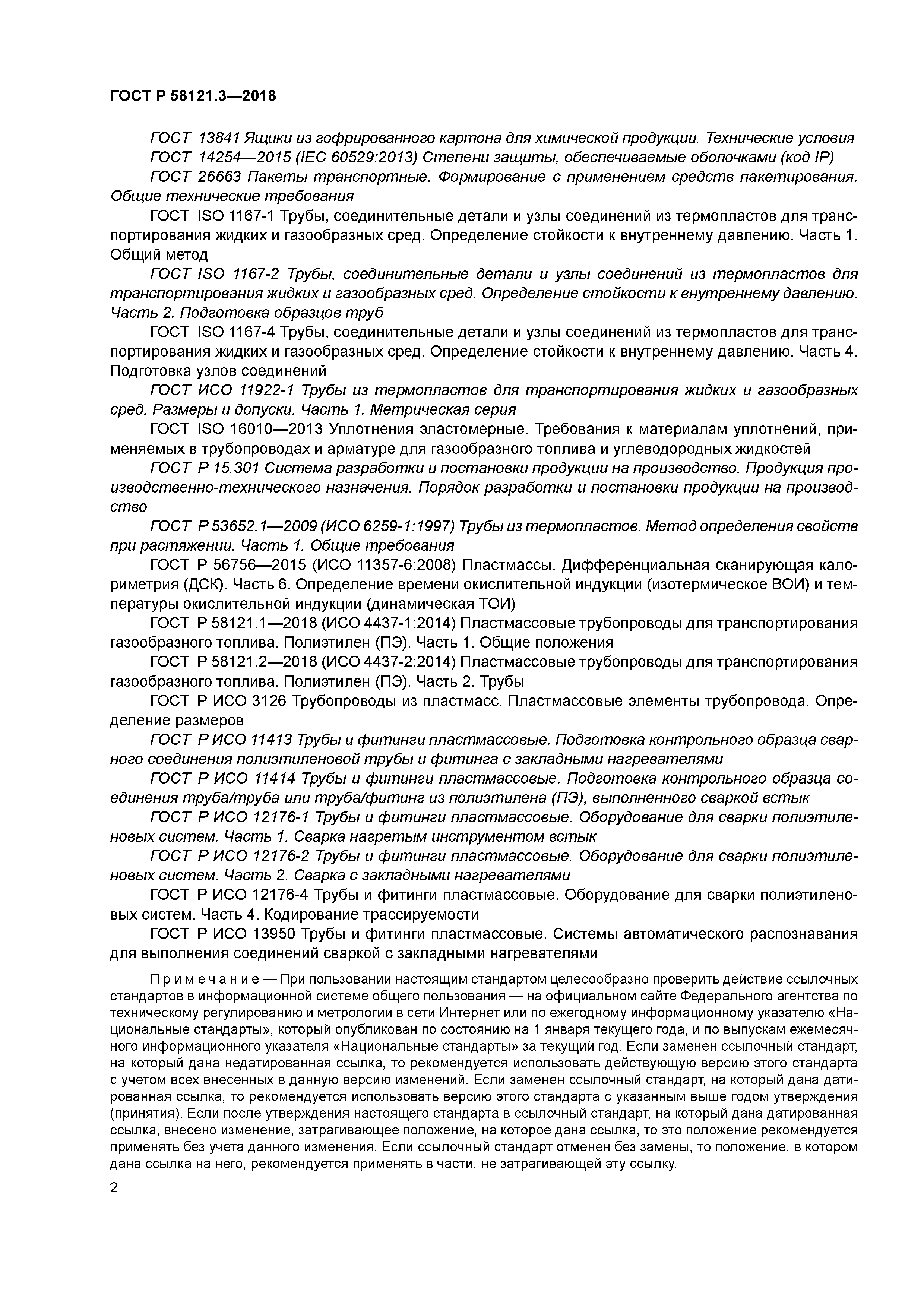

Нормативные ссылки:	ГОСТ 26663-85 «Пакеты транспортные. Формирование с применением средств пакетирования. Общие технические требования» ГОСТ 2405-88 «Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия» ГОСТ 1.5-2001 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Общие требования к построению, изложению, оформлению, содержанию и обозначению» ГОСТ 11645-73 «Пластмассы. Метод определения показателя текучести расплава термопластов» ГОСТ 13841-95 «Ящики из гофрированного картона для химической продукции. Технические условия» ГОСТ 6211-81 «Основные нормы взаимозаменяемости. Резьба трубная коническая» ГОСТ 6357-81 «Основные нормы взаимозаменяемости. Резьба трубная цилиндрическая» ГОСТ ИСО 11922-1-2006 «Трубы из термопластов для транспортирования жидких и газообразных сред. Размеры и допуски. Часть 1. Метрическая серия» ГОСТ Р ИСО 3126-2007 «Трубопроводы из пластмасс. Пластмассовые элементы трубопровода. Определение размеров» ГОСТ Р 53652.1-2009 «Трубы из термопластов. Метод определения свойств при растяжении. Часть 1. Общие требования» ГОСТ Р ИСО 12176-1-2011 «Трубы и фитинги пластмассовые. Оборудование для сварки полиэтиленовых систем. Часть 1. Сварка нагретым инструментом встык» ГОСТ Р ИСО 12176-2-2011 «Трубы и фитинги пластмассовые. Оборудование для сварки полиэтиленовых систем. Часть 2. Сварка с закладными нагревателями» ГОСТ Р ИСО 13950-2012 «Трубы и фитинги пластмассовые. Системы автоматического распознавания для выполнения соединений сваркой с закладными нагревателями» ГОСТ ISO 1167-1-2013 «Трубы, соединительные детали и узлы соединений из термопластов для транспортирования жидких и газообразных сред. Определение стойкости к внутреннему давлению. Часть 1. Общий метод» ГОСТ ISO 1167-2-2013 «Трубы, соединительные детали и узлы соединений из термопластов для транспортирования жидких и газообразных сред. Определение стойкости к внутреннему давлению. Часть 2. Подготовка образцов труб» ГОСТ ISO 1167-4-2013 «Трубы, соединительные детали и узлы соединений из термопластов для транспортирования жидких и газообразных сред. Определение стойкости к внутреннему давлению. Часть 4. Подготовка узлов соединений» ГОСТ ISO 16010-2013 «Уплотнения эластомерные. Требования к материалам уплотнений, применяемых в трубопроводах и арматуре для газообразного топлива и углеводородных жидкостей» ГОСТ Р ИСО 11413-2014 «Трубы и фитинги пластмассовые. Подготовка контрольного образца сварного соединения полиэтиленовой трубы и фитинга с закладными нагревателями» ГОСТ Р ИСО 11414-2014 «Трубы и фитинги пластмассовые. Подготовка контрольного образца соединения труба/труба или труба/фитинг из полиэтилена (ПЭ), выполненного сваркой встык» ГОСТ Р ИСО 12176-4-2014 «Трубы и фитинги пластмассовые. Оборудование для сварки полиэтиленовых систем. Часть 4. Кодирование трассируемости» ГОСТ Р 56756-2015 «Пластмассы. Дифференциальная сканирующая калориметрия (ДСК). Часть 6. Определение времени окислительной индукции (изотермическое ВОИ) и температуры окислительной индукции (динамическая ТОИ)» ГОСТ 14254-2015 «Степени защиты, обеспечиваемые оболочками (Код IP)» ГОСТ Р 15.301-2016 «Система разработки и постановки продукции на производство. Продукция производственно-технического назначения. Порядок разработки и постановки продукции на производство» ГОСТ Р 58121.1-2018 «Пластмассовые трубопроводы для транспортирования газообразного топлива. Полиэтилен (ПЭ). Часть 1. Общие положения» ГОСТ Р 58121.2-2018 «Пластмассовые трубопроводы для транспортирования газообразного топлива. Полиэтилен (ПЭ). Часть 2. Трубы»
