Скачать РД 24.090.120-07 Проектирование и расчет транспортно-технологических грузоподъемных кранов для обслуживания предприятий металлургической промышленности. Справочное руководство
Дата актуализации: 01.01.2021
РД 24.090.120-07
Проектирование и расчет транспортно-технологических грузоподъемных кранов для обслуживания предприятий металлургической промышленности. Справочное руководство
| Обозначение: | РД 24.090.120-07 |
| Обозначение англ: | RD 24.090.120-07 |
| Статус: | действует |
| Название рус.: | Проектирование и расчет транспортно-технологических грузоподъемных кранов для обслуживания предприятий металлургической промышленности. Справочное руководство |
| Дата добавления в базу: | 01.01.2019 |
| Дата актуализации: | 01.01.2021 |
| Область применения: | В документе приведены сведения по условиям применения грузоподъемных кранов обслуживающих основные технологические процессы предприятий черной металлургии. Изложена информация по специфике конструктивного устройства и расчетов элементов этих кранов. Даны рекомендации по выбору кранов применительно к особенностям их эксплуатации. Для инженерно-технических работников, занимающихся проектированием, изготовлением, ремонтом и модернизацией грузоподъемных кранов, а также выбором кранов и надзором за их безопасной эксплуатацией. |

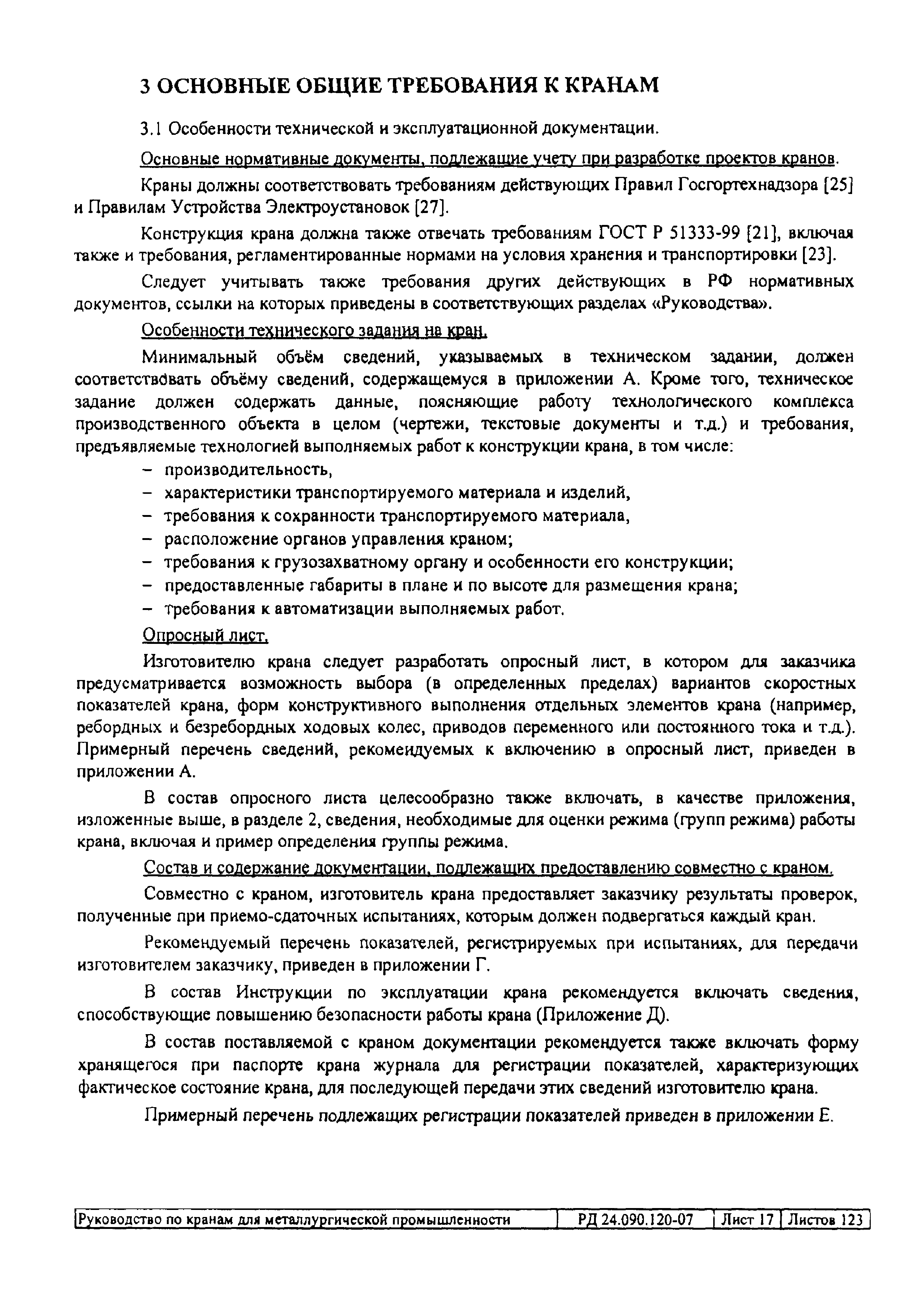

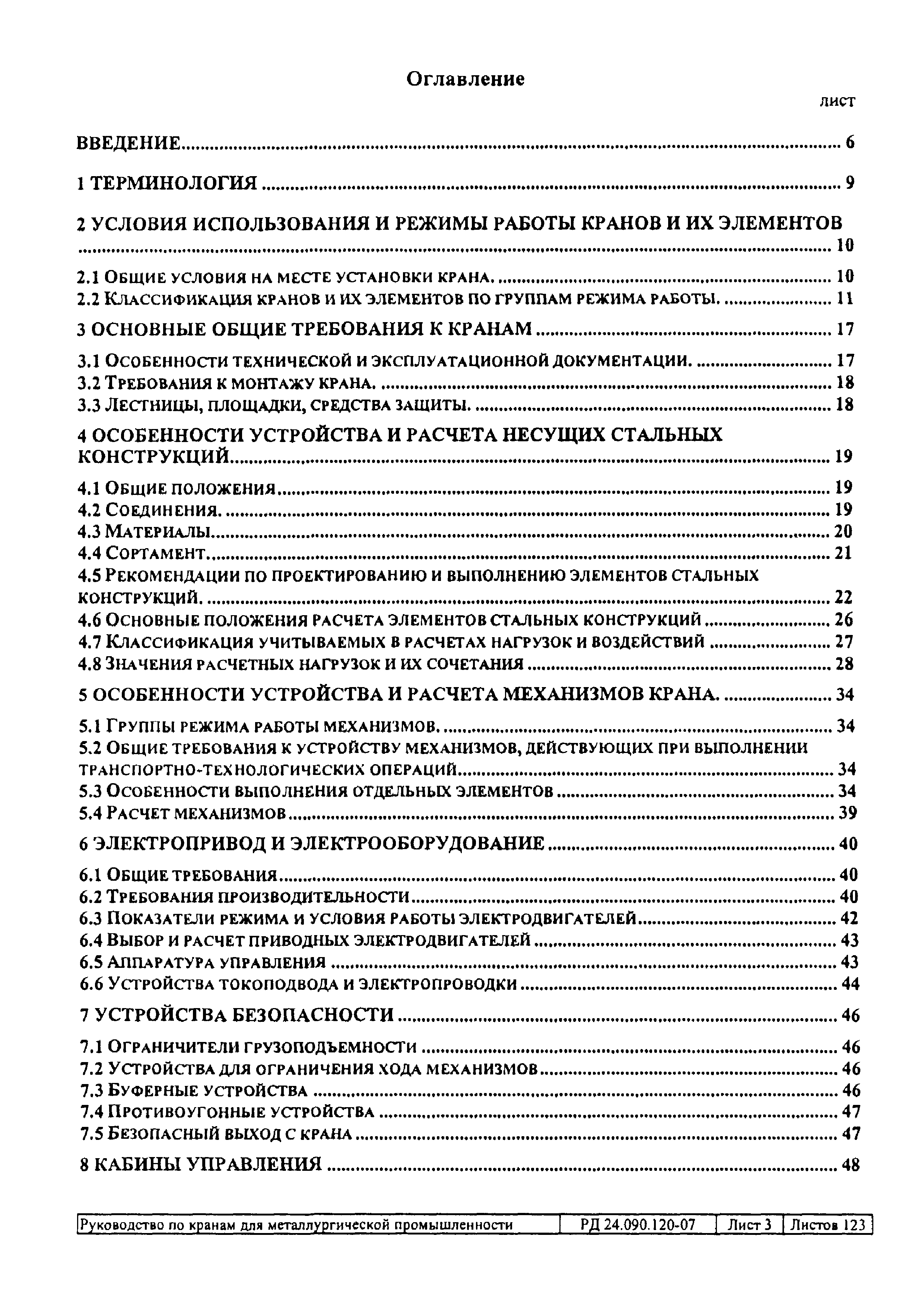

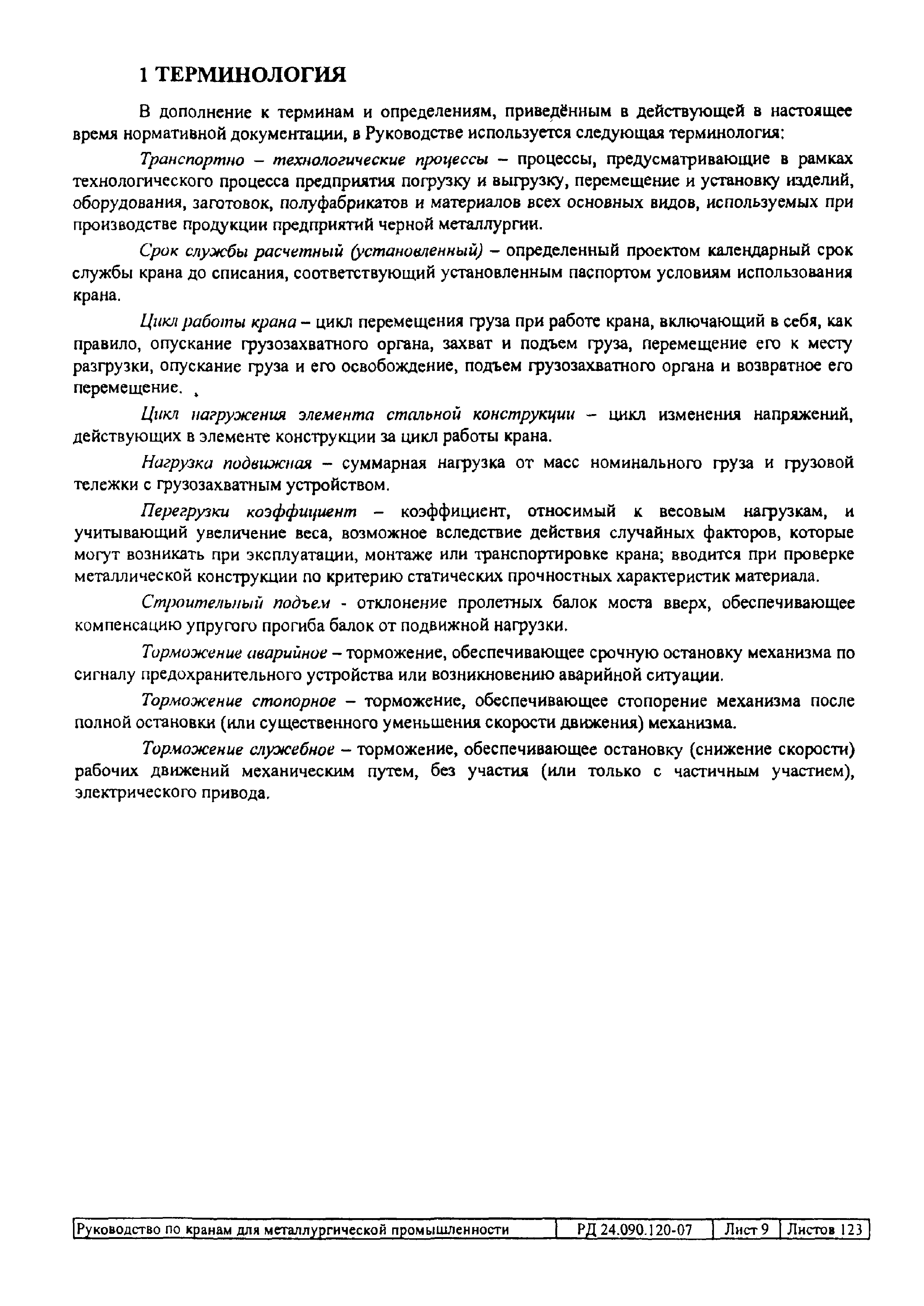

| Оглавление: | Введение 1 Терминология 2 Условия использования и режимы работы кранов и их элементов 2.1 Общие условия на месте установки крана 2.2 Классификация кранов и их элементов по группам режима работы 3 Основные общие требования к кранам 3.1 Особенности технической и эксплуатационной документации 3.2 Требования к монтажу крана 3.3 Лестницы, площадки, средства защиты 4 Особенности устройства и расчета несущих стальных конструкций 4.1 Общие положения 4.2 Соединения 4.3 Материалы 4.4 Сортамент 4.5 Рекомендации по проектированию и выполнению элементов стальных конструкций 4.6 Основные положения расчета элементов стальных конструкций 4.7 Классификация учитываемых в расчетах нагрузок и воздействий 4.8 Значения расчетных нагрузок и их сочетания 5 Особенности устройства и расчета механизмов крана 5.1 Группы режима работы механизмов 5.2 Общие требования к устройству механизмов, действующих при выполнении транспортно-технологических операций 5.3 Особенности выполнения отдельных элементов 5.4 Расчет механизмов 6 Электропривод и электрооборудование 6.1 Общие требования 6.2 Требования производительности 6.3 Показатели режима и условия работы электродвигателей 6.4 Выбор и расчет приводных электродвигателей 6.5 Аппаратура управления 6.6 Устройства токоподвода и электропроводки 7 Устройства безопасности 7.1 Ограничители грузоподъемности 7.2 Устройства для ограничения хода механизмов 7.3 Буферные устройства 7.4 Противоугонные устройства 7.5 Безопасный выход с крана 8 Кабины управления 9 Крановые пути 9.1 Общие требования к путям 9.2 Расчетные нагрузки 9.3 Рельсы крановых путей 9.4 Стыки рельсов 9.5 Скрепления рельсов и установка их на упругие подкладки 9.6 Тупиковые фланцевые упоры 9.7 Точность установки путей 10 Надежность и гарантии 10.1 Показатели надежности 10.2 Гарантии изготовителя 10.3 Информация владельца о фактических показателях надежности крана Приложение А. Сведения, подлежащие включению в опросный лист мостового крана (примерное содержание опросного листа, составляемого изготовителем с учетом требований заказчика) Приложение Б. Рекомендации по назначению классификационных групп режима работы Приложение В. Пример определения группы режима элемента стальной конструкции Приложение Г. Перечень показателей крана, подлежащих регистрации изготовителем и передаче заказчику Приложение Д. Сведения, подлежащие включению в инструкцию по эксплуатации крана Приложение Е. Перечень показателей, рекомендуемых к регистрации владельцем в ходе эксплуатации крана и последующей передачи их изготовителю Приложение Ж. Указания по установке и установочный чертеж крана Приложение З. Рекомендации по проверке несущей способности элементов и соединений стальных конструкций Приложение И. Предельно допускаемые отклонения элементов конструкции (не нагруженных) Приложение К. Определение динамических нагрузок, возникающих при проходе колес крана по стыкам рельсового пути Приложение Л. Определение замедлений, возникающих при взаимодействии движущегося крана (или грузовой тележки) с буферами и указания по расчету буферов Приложение М. Основная техническая характеристика шарнирных валов по стандарту ФРГ DIN 15451 Приложение Н. Нагрузки для расчета действующих напряжений и допускаемые напряжения в элементах механизмов (упрощенная методика) Приложение О. Расчеты зубчатых передач Приложение П. Выбор ходовых колес по нормам AISE (справочное) Приложение Р. предварительное определение мощности приводных электродвигателей Приложение С. Расчет на износ (сопротивление усталости) поверхностного слоя головки рельса Приложение Т. Болтовый стык крановых рельсов Приложение У. Указания по выполнению электросварных стыков рельсов Приложение Ф. Болтовый стык с компенсацией смещений рельсов (температурный стык) Приложение Х. Крепление рельсов с помощью крючьев Приложение Ц. Эластичные и регулируемые рельсовые крепления GANTREX (ФИРМА GANTRY KRANTECHNIK GMBH)* Приложение Ч. Схемы тупиковых упоров Основные буквенные обозначения величин Список использованных источников |
| Разработан: | ОАО НПО ВНИИПТМАШ ООО Северсталь-Проект |
| Утверждён: | 23.04.2007 ОАО НПО ВНИИПТМАШ (13) ООО Северсталь-Проект |
| Заменяет собой: |
|
| Нормативные ссылки: |
|
СНиП 2.03.11-85 «Защита строительных конструкций от коррозии»
