ГОСТ 34330-2017
Клапаны автоматические выпускные для газовых горелок и газопотребляющих приборов
| Обозначение: | ГОСТ 34330-2017 |
| Обозначение англ: | GOST 34330-2017 |
| Статус: | введен впервые |
| Название рус.: | Клапаны автоматические выпускные для газовых горелок и газопотребляющих приборов |
| Название англ.: | Automatic vent valves for gas burners and gas consuming appliances |
| Дата добавления в базу: | 01.01.2019 |
| Дата актуализации: | 01.01.2021 |
| Дата введения: | 01.03.2019 |

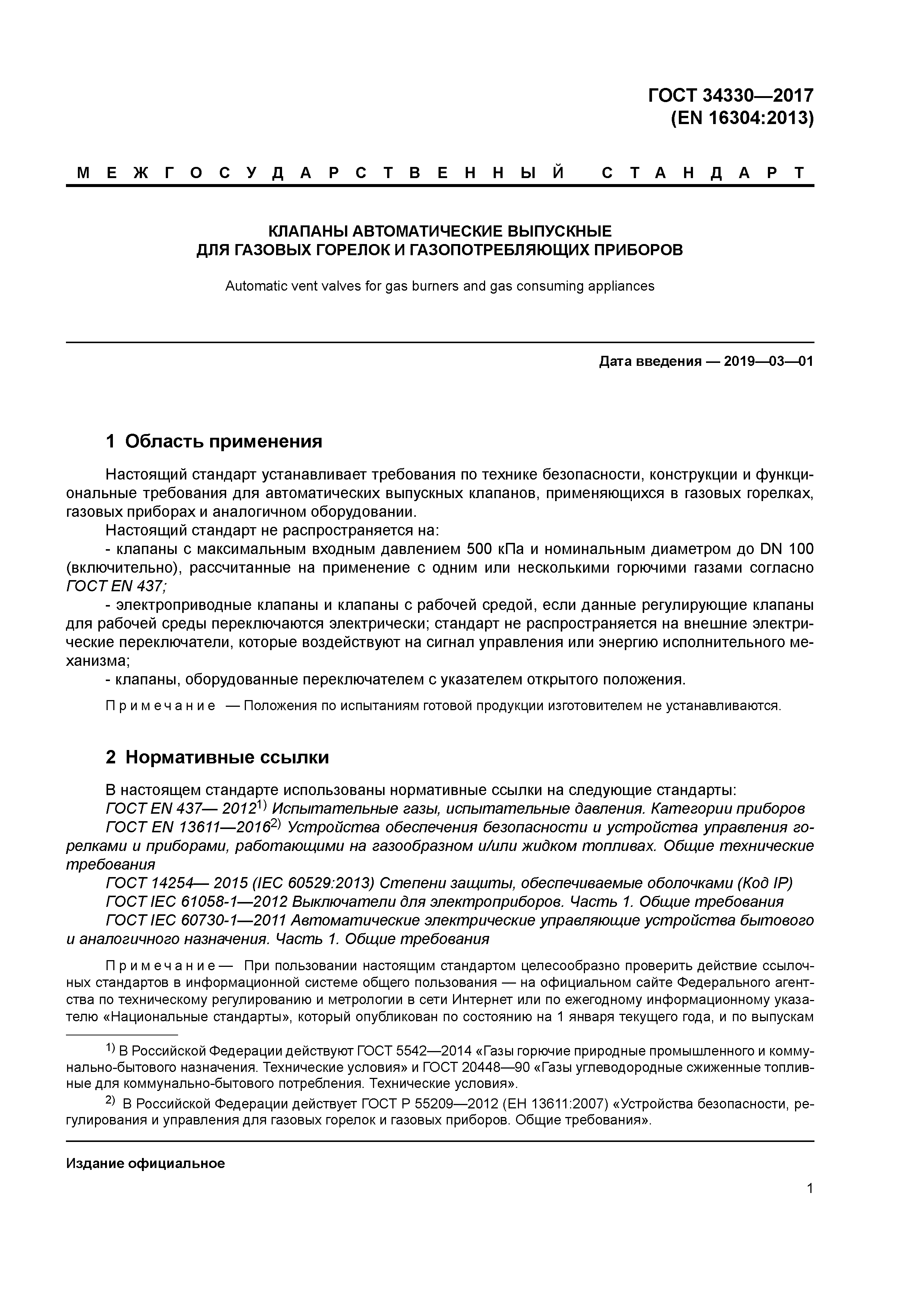

| Область применения: | Стандарт устанавливает требования по технике безопасности, конструкции и функциональные требования для автоматических выпускных клапанов, применяющихся в газовых горелках, газовых приборах и аналогичном оборудовании. Стандарт не распространяется на: - клапаны с максимальным входным давлением 500 кПа и номинальным диаметром до DN 100 (включительно), рассчитанные на применение с одним или несколькими горючими газами согласно ГОСТ EN 437; - электроприводные клапаны и клапаны с рабочей средой, если данные регулирующие клапаны для рабочей среды переключаются электрически; стандарт не распространяется на внешние электрические переключатели, которые воздействуют на сигнал управления или энергию исполнительного механизма; - клапаны, оборудованные переключателем с указателем открытого положения. |

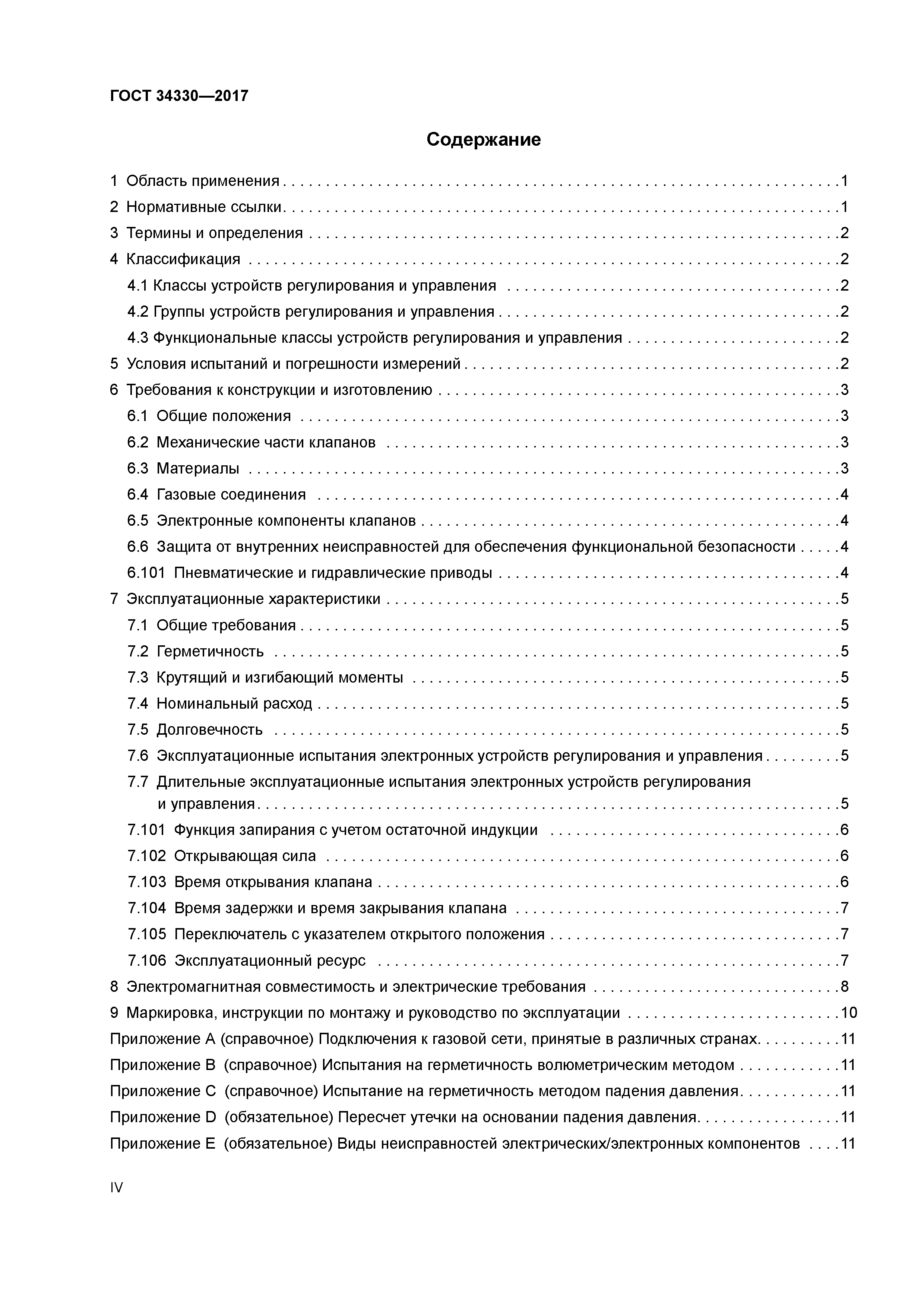

| Оглавление: | 1 Область применения 2 Нормативные ссылки 3 Термины и определения 4 Классификация 4.1 Классы устройств регулирования и управления 4.2 Группы устройств регулирования и управления 4.3 Функциональные классы устройств регулирования и управления 5 Условия испытаний и погрешности измерений 6 Требования к конструкции и изготовлению 6.1 Общие положения 6.2 Механические части клапанов 6.3 Материалы 6.4 Газовые соединения 6.5 Электронные компоненты клапанов 6.6 Защита от внутренних неисправностей для обеспечения функциональной безопасности 6.101 Пневматические и гидравлические приводы 7 Эксплуатационные характеристики 7.1 Общие требования 7.2 Герметичность 7.3 Крутящий и изгибающий моменты 7.4 Номинальный расход 7.5 Долговечность 7.6 Эксплуатационные испытания электронных устройств регулирования и управления 7.7 Длительные эксплуатационные испытания электронных устройств регулирования и управления 7.101 Функция запирания с учетом остаточной индукции 7.102 Открывающая сила 7.103 Время открывания клапана 7.104 Время задержки и время закрывания клапана 7.105 Переключатель с указателем открытого положения 7.106 Эксплуатационный ресурс 8 Электромагнитная совместимость и электрические требования 9 Маркировка, инструкции по монтажу и руководство по эксплуатации Приложение A (справочное) Подключения к газовой сети, принятые в различных странах Приложение B (справочное) Испытания на герметичность волюметрическим методом Приложение C (справочное) Испытание на герметичность методом падения давления Приложение D (обязательное) Пересчет утечки на основании падения давления Приложение E (обязательное) Виды неисправностей электрических/электронных компонентов . Приложение F (обязательное) дополнительные требования к защитным устройствам и устройствам, работающим под давлением, согласно директиве 97/23/ЕС Приложение G (обязательное) Материалы для деталей, находящихся под давлением Приложение H (справочное) дополнительные материалы для деталей, находящихся под давлением Приложение I (обязательное) Требования к устройствам регулирования и управления, применяемым в газовых горелках и газовых приборах, работающих на газообразном и жидком топливах, с источником питания постоянного тока Приложение ДА (справочное) Сведения о соответствии ссылочных межгосударственных стандартов европейским и международным стандартам, использованным в качестве ссылочных примененном европейском стандарте Библиография |
| Разработан: | ФГУП ВНИИНМАШ |
| Утверждён: | 30.11.2017 Межгосударственный Совет по стандартизации, метрологии и сертификации (Inter-Governmental Council on Standardization, Metrology, and Certification 52) 02.10.2018 Федеральное агентство по техническому регулированию и метрологии (672-ст) |
| Издан: | Стандартинформ (2018 г. ) |
| Нормативные ссылки: |
|
ГОСТ 20448-90 «Газы углеводородные сжиженные топливные для коммунально-бытового потребления. Технические условия»
