ГОСТ ISO 1328-1-2017
Передачи зубчатые цилиндрические. Система ISO. Классификация допусков на боковые поверхности зубьев. Часть 1. Определения и допускаемые значения отклонений на боковые поверхности зубьев зубчатого колеса

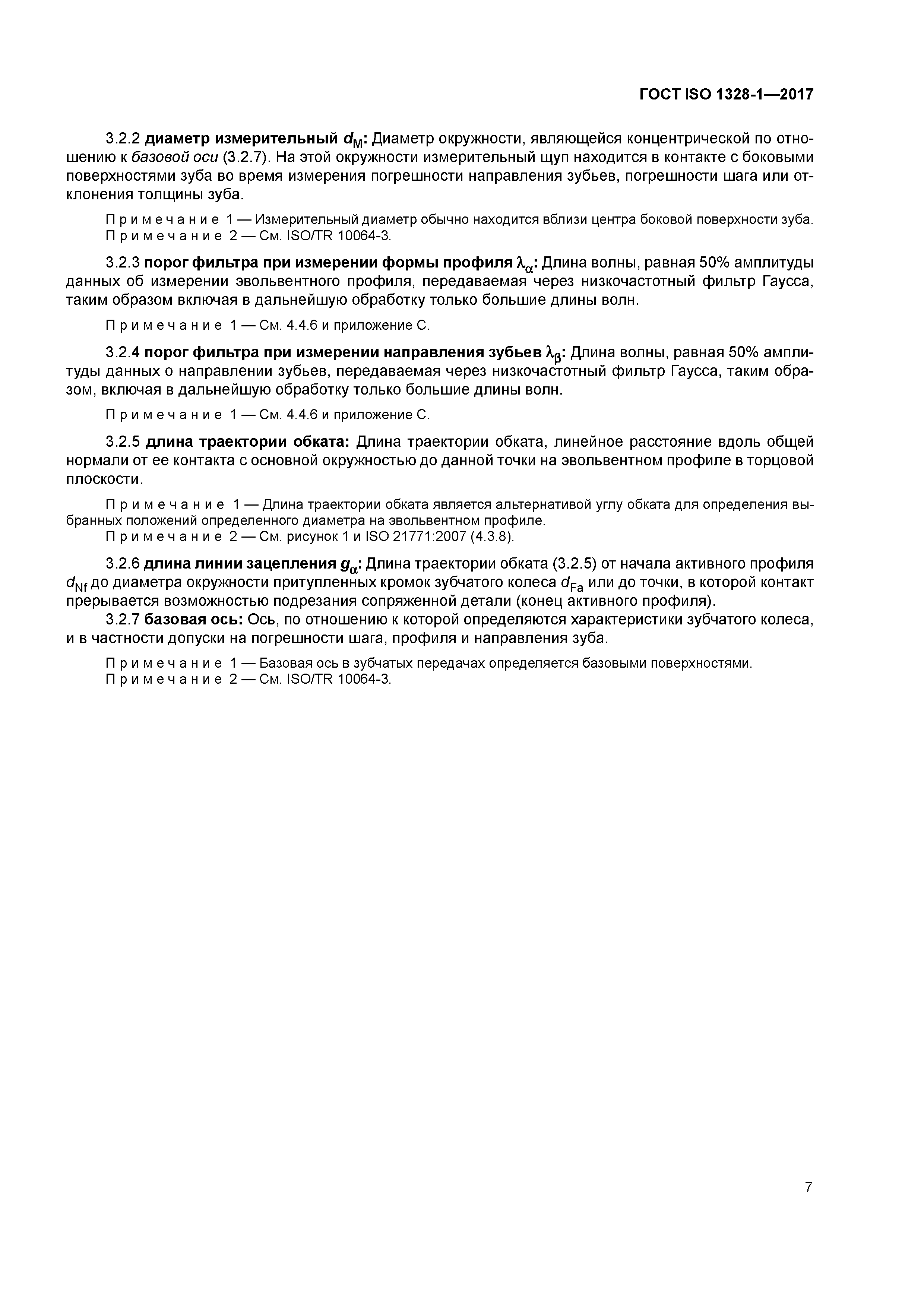

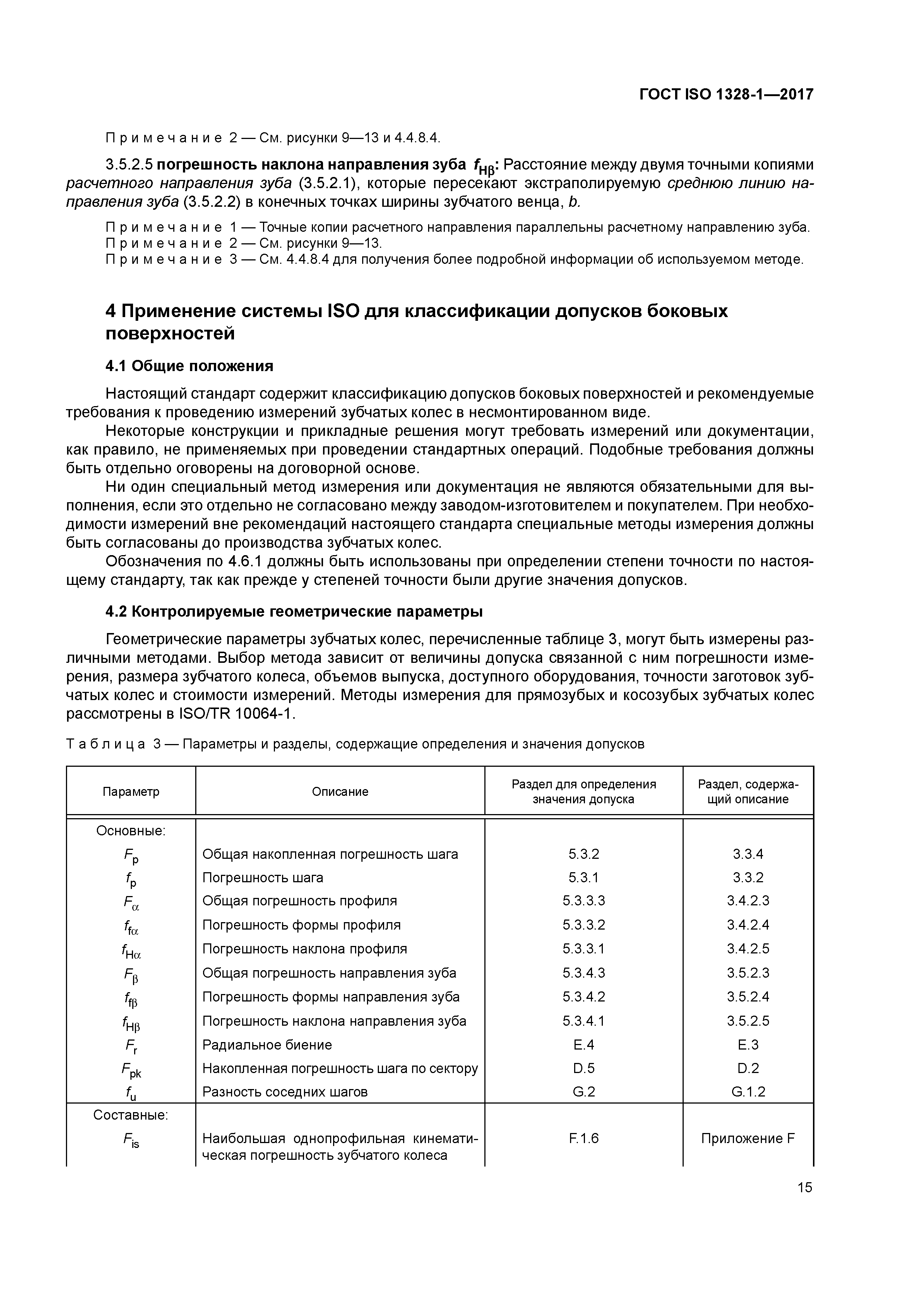

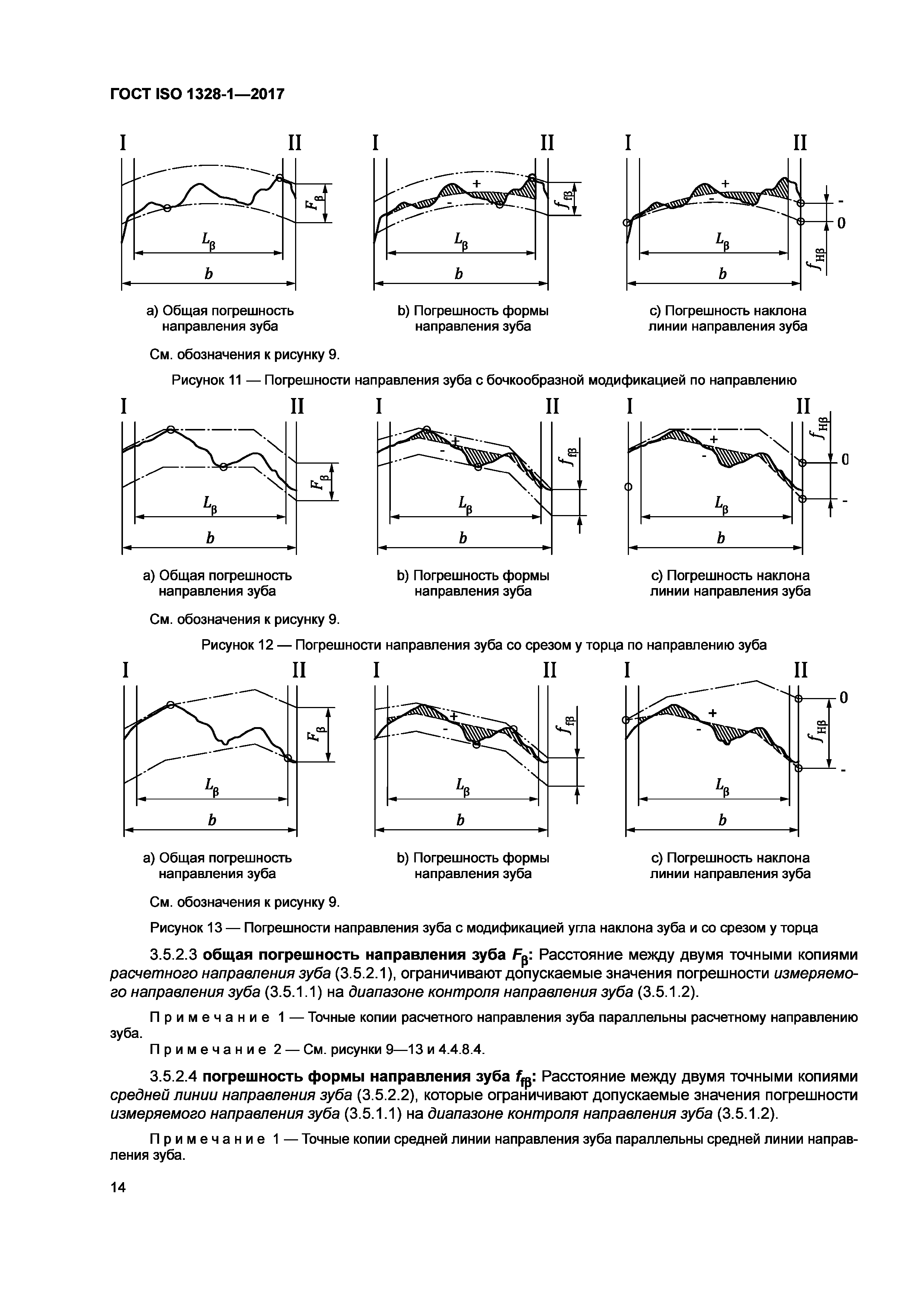

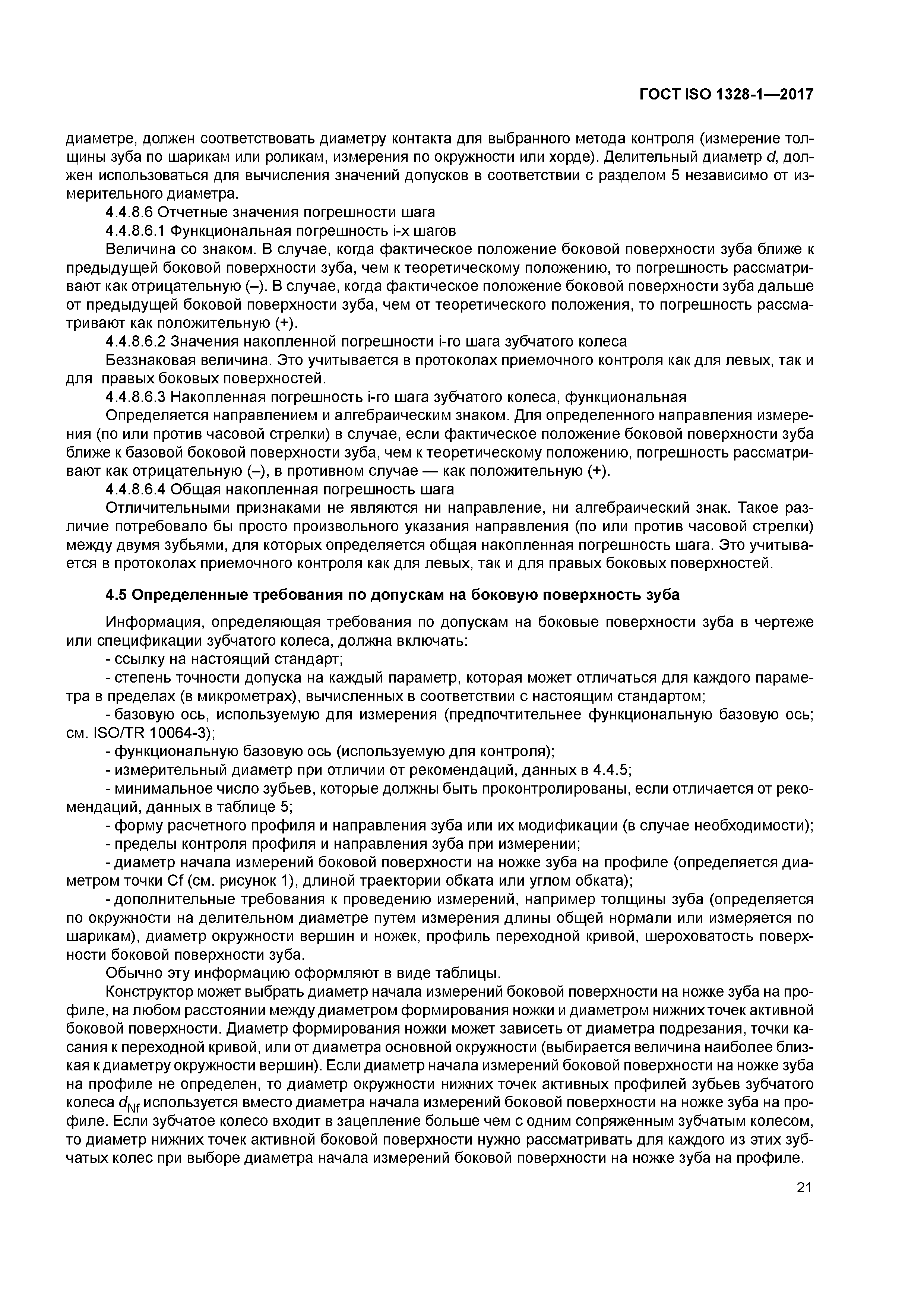

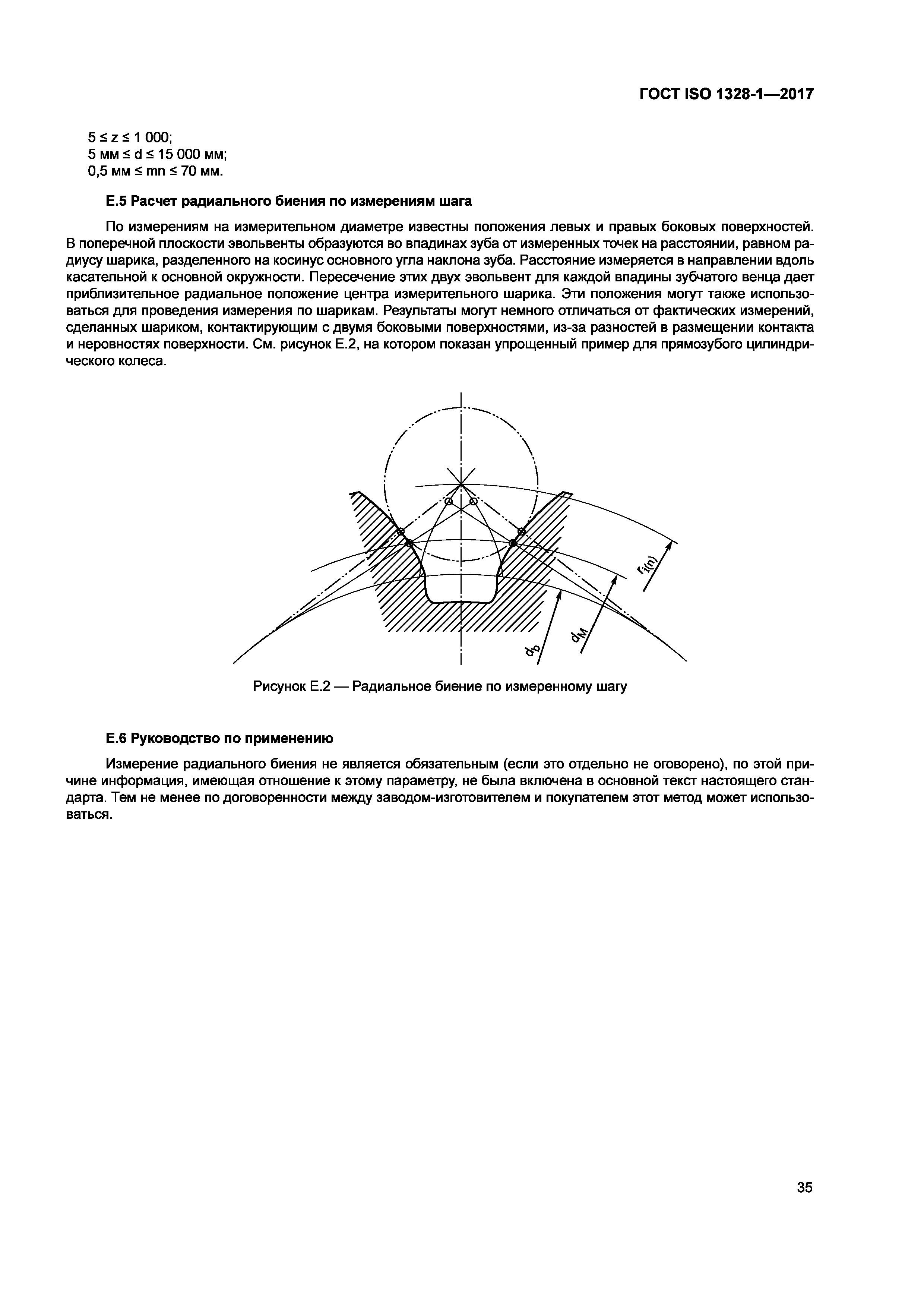

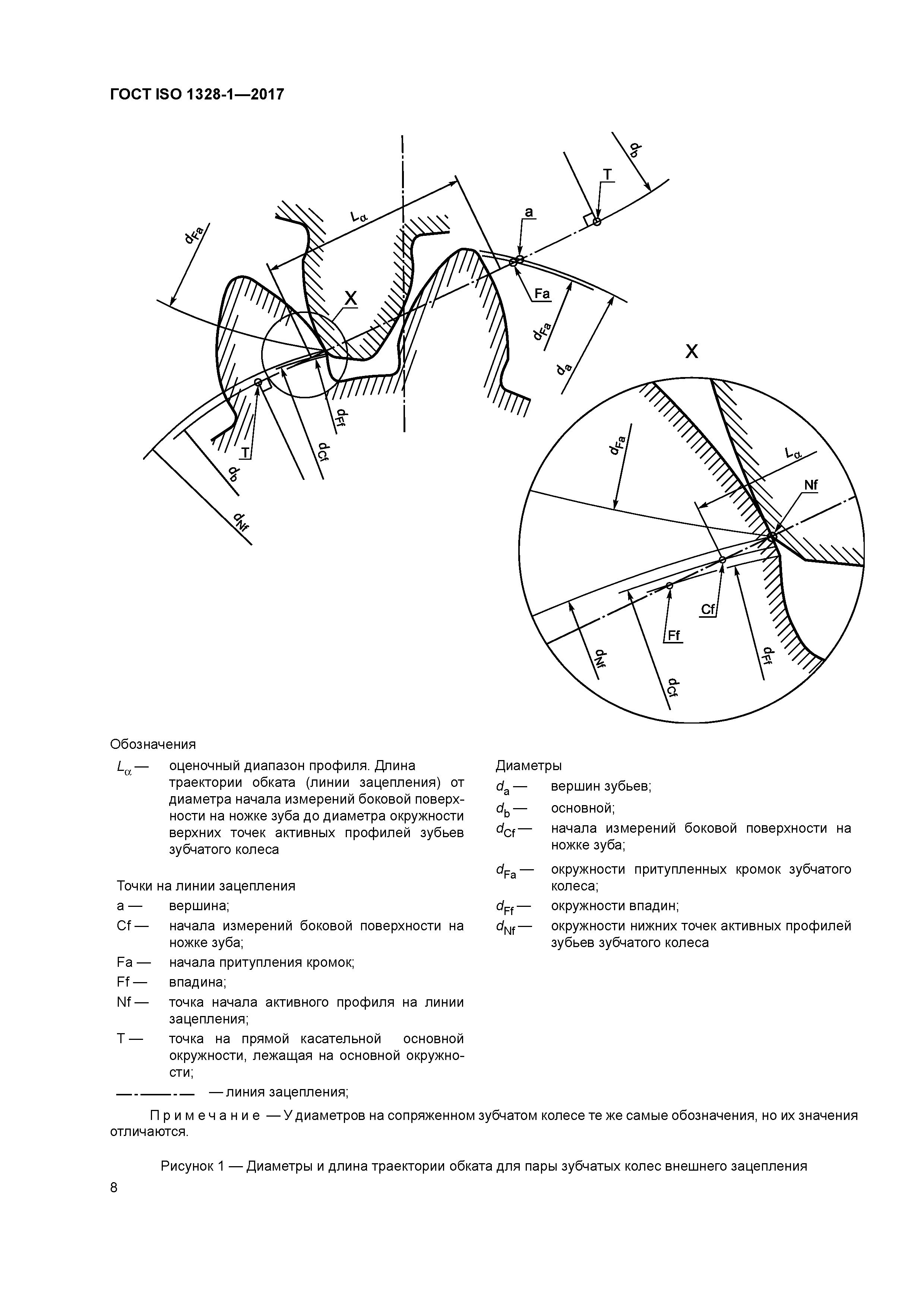

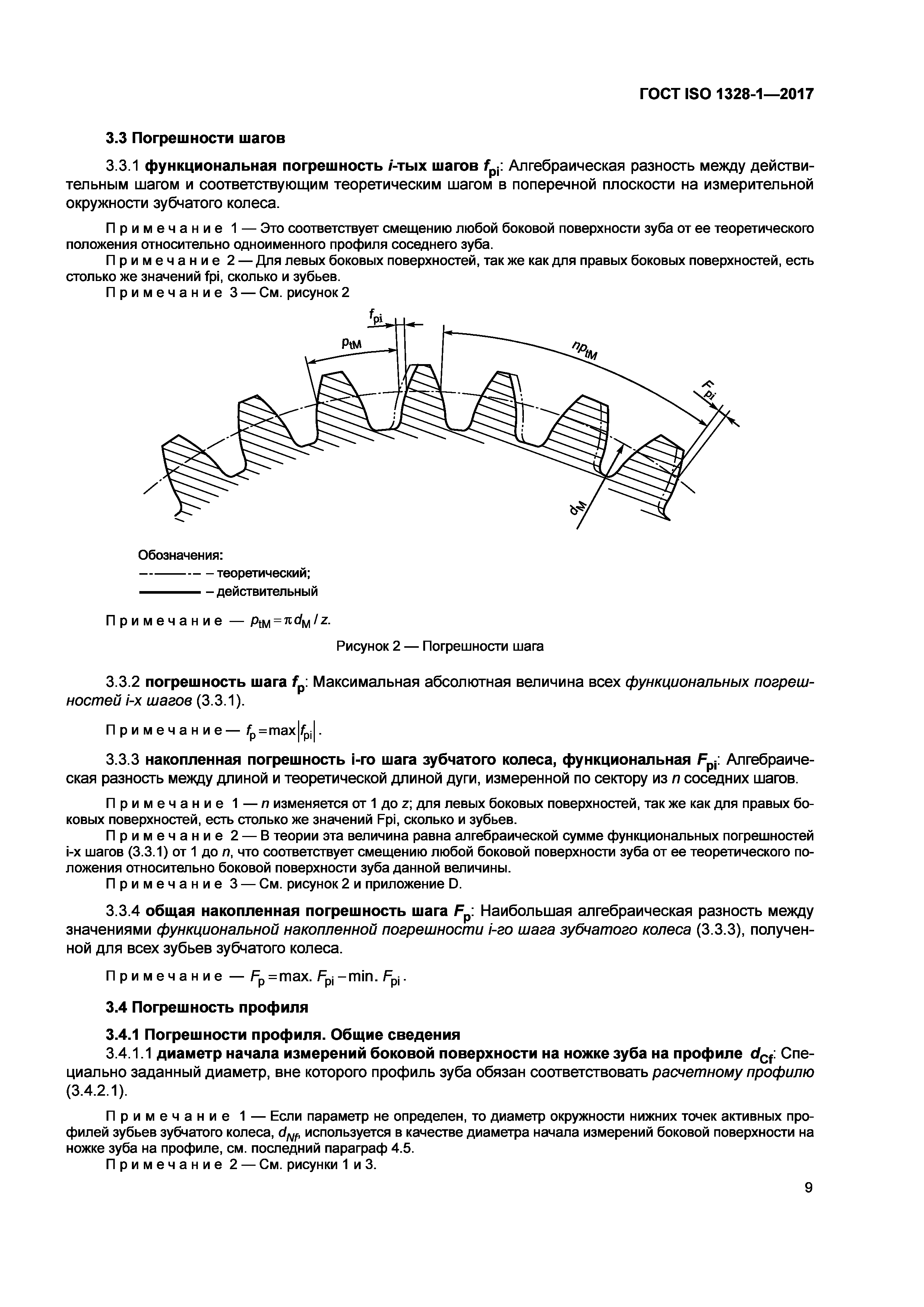

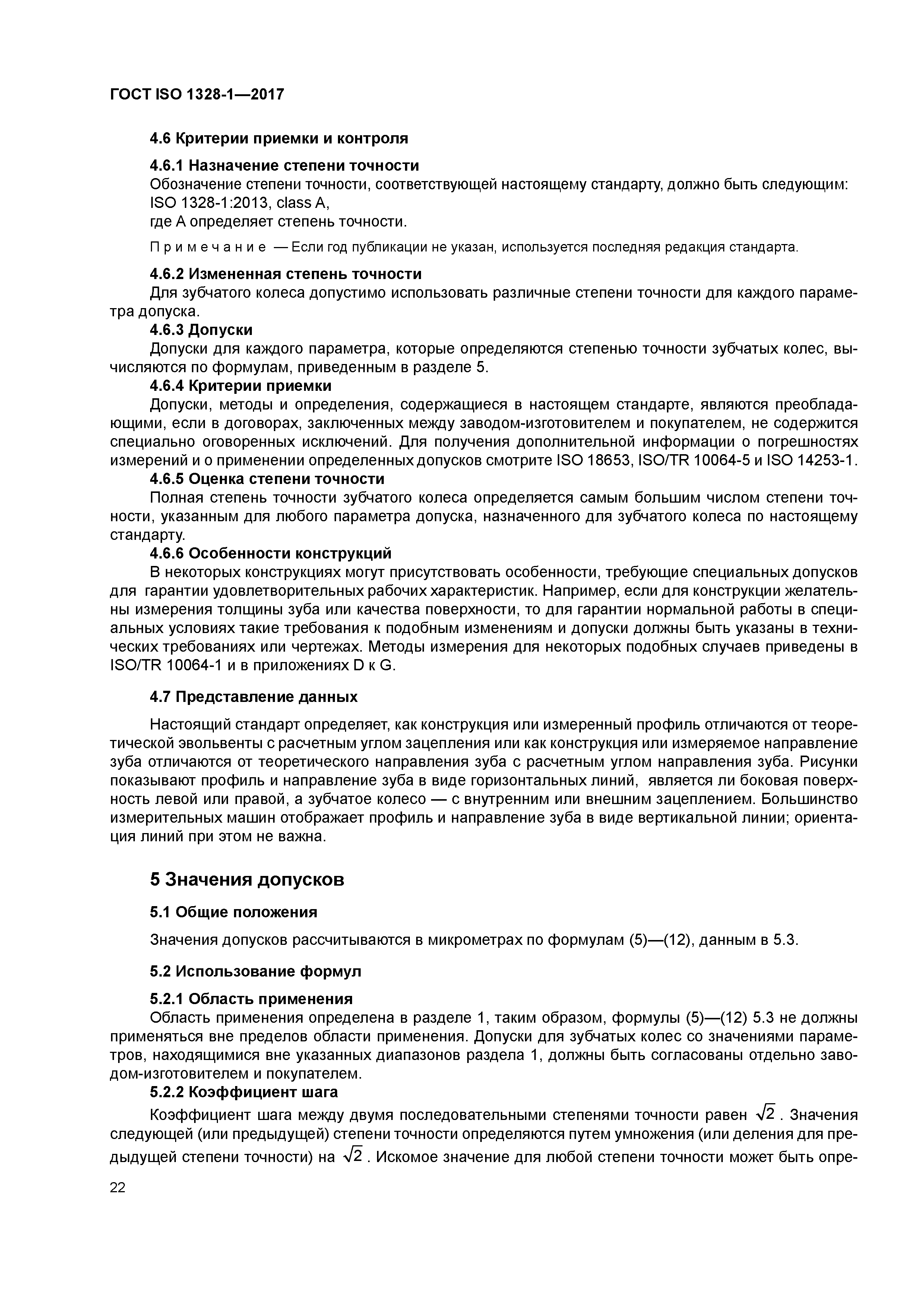

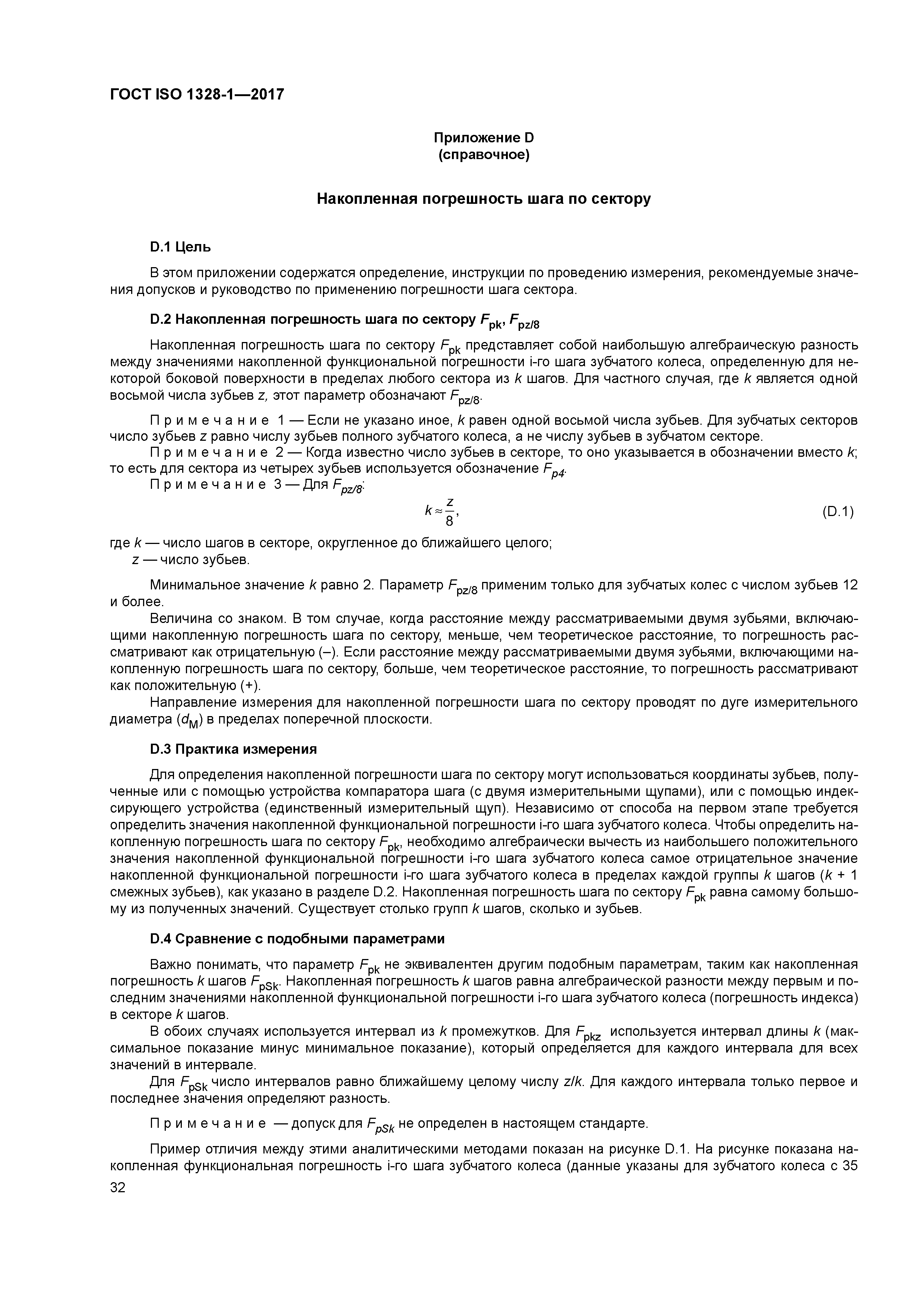

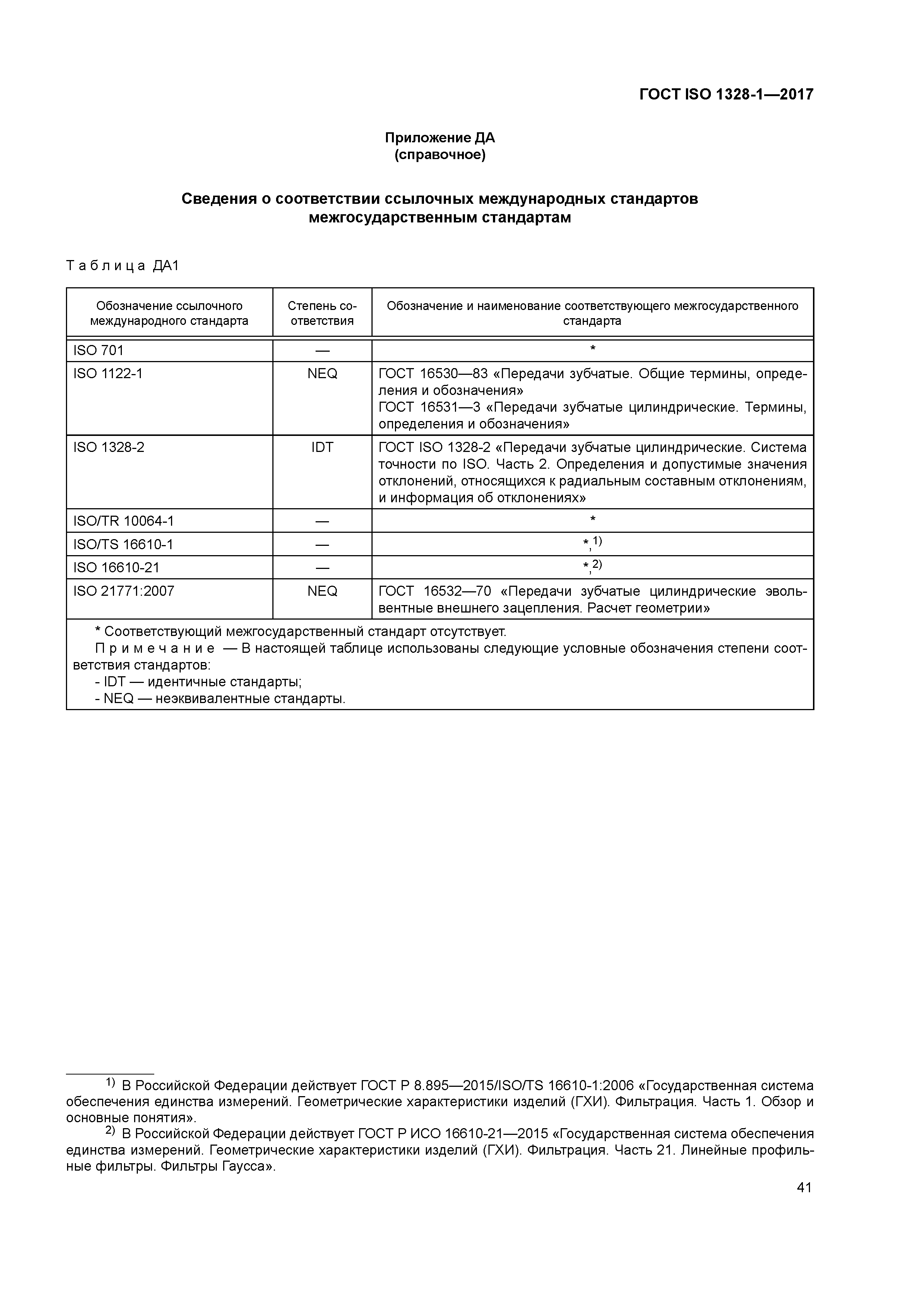

| Обозначение: | ГОСТ ISO 1328-1-2017 |
| Обозначение англ: | 1328-1-2017 |
| Статус: | введен впервые |
| Название рус.: | Передачи зубчатые цилиндрические. Система ISO. Классификация допусков на боковые поверхности зубьев. Часть 1. Определения и допускаемые значения отклонений на боковые поверхности зубьев зубчатого колеса |
| Название англ.: | Cylindrical gears. ISO system. Flank tolerance classification. Part 1. Definitions and allowable values of deviations relevant to flanks of gear teeth |
| Дата добавления в базу: | 01.02.2020 |
| Дата актуализации: | 01.01.2021 |
| Дата введения: | 01.01.2020 |
| Область применения: | Стандарт устанавливает систему классификации допусков, относящуюся к производству и оценке качества боковых поверхностей зубьев эвольвентных цилиндрических зубчатых колес. Стандарт определяет термины, касающиеся допусков боковой поверхности зубьев, структуру системы степеней точности и допускаемые значения. Настоящий стандарт устанавливает единую систему допусков, которой с обоюдной выгодой могут пользоваться как производитель зубчатых передач, так и потребитель. Система допусков предусматривает одиннадцать классов точности, которые пронумерованы цифрами от 1 до 11 в порядке увеличения допуска. В стандарте не рассматриваются вопросы проектирования зубчатых передач и структура поверхности. Для получения дополнительной информации о текстуре поверхности см. ISO / TR 10064-4. |
| Оглавление: | 1 Область применения 2 Нормативные ссылки 3 Термины, определения и обозначения 3.1 Основные термины и обозначения 3.2 Основные размеры 3.3 Погрешности шагов 3.4 Погрешность профиля 3.5 Погрешности направления зуба 4 Применение системы ISO для классификации допусков боковых поверхностей 4.1 Общие положения 4.2 Контролируемые геометрические параметры 4.3 Проверка оборудования и погрешности измерения 4.4 Рекомендации по измерению основных параметров 4.5 Определенные требования по допускам на боковую поверхность зуба 4.6 Критерии приемки и контроля 4.7 Представление данных 5 Значения допусков 5.1 Общие положения 5.2 Использование формул 5.3 Формулы для расчета допусков Приложение A (обязательное) Контроль допусков по зонам зуба Приложение B (обязательное) Аналитический метод контроля погрешностей профиля и направления зуба, выполненных по кривым второго порядка Приложение C (справочное) Фильтрация данных об измерении профиля и направления зуба Приложение D (справочное) Накопленная погрешность шага по сектору Приложение E (обязательное) Допустимое значение биения Приложение F (справочное) Комплексный контроль по одной боковой поверхности зуба Приложение G (справочное) Разность соседних шагов, fu Приложение ДА (справочное) Сведения о соответствии ссылочных международных стандартов межгосударственным стандартам Библиография |
| Разработан: | ФГУП ЦИАМ им. П.И.Баранова |
| Утверждён: | 30.11.2017 Межгосударственный Совет по стандартизации, метрологии и сертификации (Inter-Governmental Council on Standardization, Metrology, and Certification 52) 30.10.2018 Федеральное агентство по техническому регулированию и метрологии (861-ст) |
| Издан: | Стандартинформ (2018 г. ) |
| Нормативные ссылки: |
|
ГОСТ 16530-83 «Передачи зубчатые. Общие термины, определения и обозначения»
