Скачать СТ ЦКБА 122-2018 Арматура трубопроводная. Методика проведения испытаний на стойкость к вибрационным воздействиямДата актуализации: 01.01.2021   СТ ЦКБА 122-2018
Арматура трубопроводная. Методика проведения испытаний на стойкость к вибрационным воздействиям| Обозначение: | СТ ЦКБА 122-2018 | | Обозначение англ: | 122-2018 | | Статус: | введен впервые | | Название рус.: | Арматура трубопроводная. Методика проведения испытаний на стойкость к вибрационным воздействиям | | Дата добавления в базу: | 01.02.2020 | | Дата актуализации: | 01.01.2021 | | Дата введения: | 01.02.2019 | | Область применения: | Стандарт распространяется на трубопроводную арматуру и устанавливает методики проведения испытаний на прочность и устойчивость к вибрационным воздействиям арматуры в сборе, в том числе с приводами (исполнительными механизмами), предназначенной для эксплуатации в технологических системах (трубопроводах) производственных объектов различных отраслей промышленности. | | Оглавление: | 1 Область применения
2 Нормативные ссылки
3 Термины и определения
4 Общие положения
5 Общие требования к условиям обеспечения испытаний

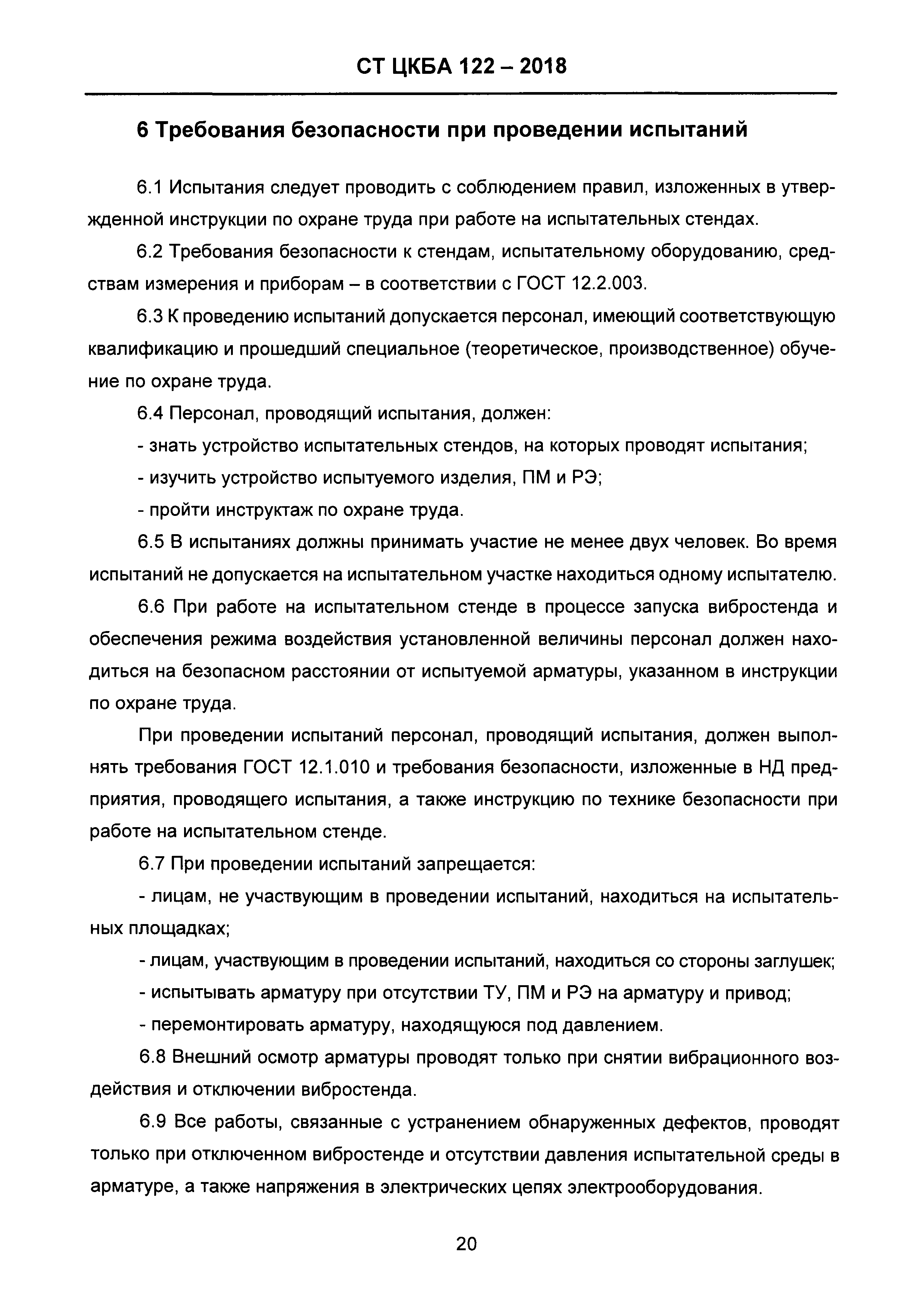

6 Требования безопасности при проведении испытаний

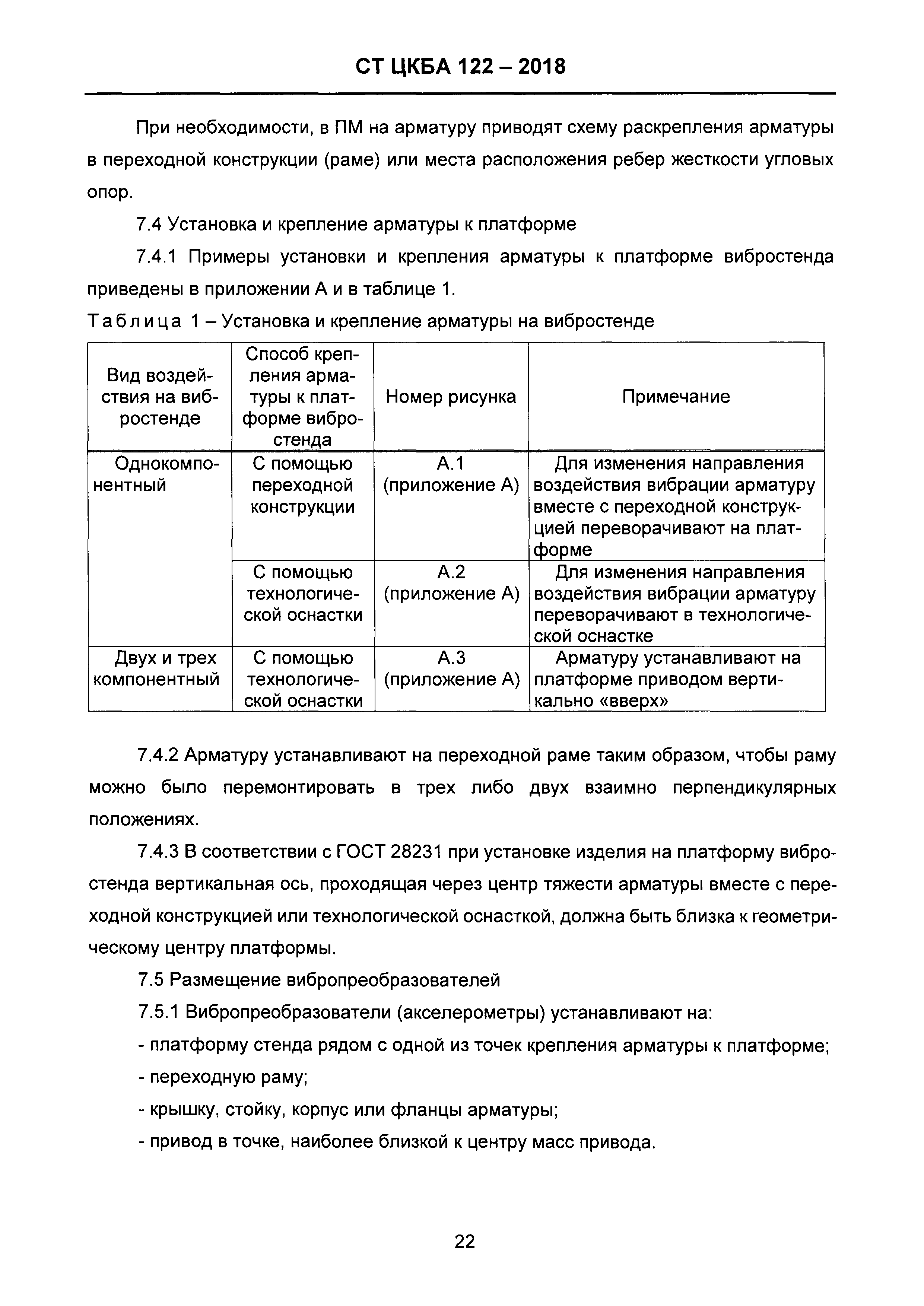

7 Требования, предъявляемые к креплению арматуры на платформу вибростенда и размещению вибропреобразователей (акселерометров)
8 Методики испытаний арматуры
8.1 Общие положения
8.2 Методика испытаний арматуры по обнаружению (отсутствию) резонансных частот в заданном диапазоне частот в соответствии с ГОСТ 30630.1.1

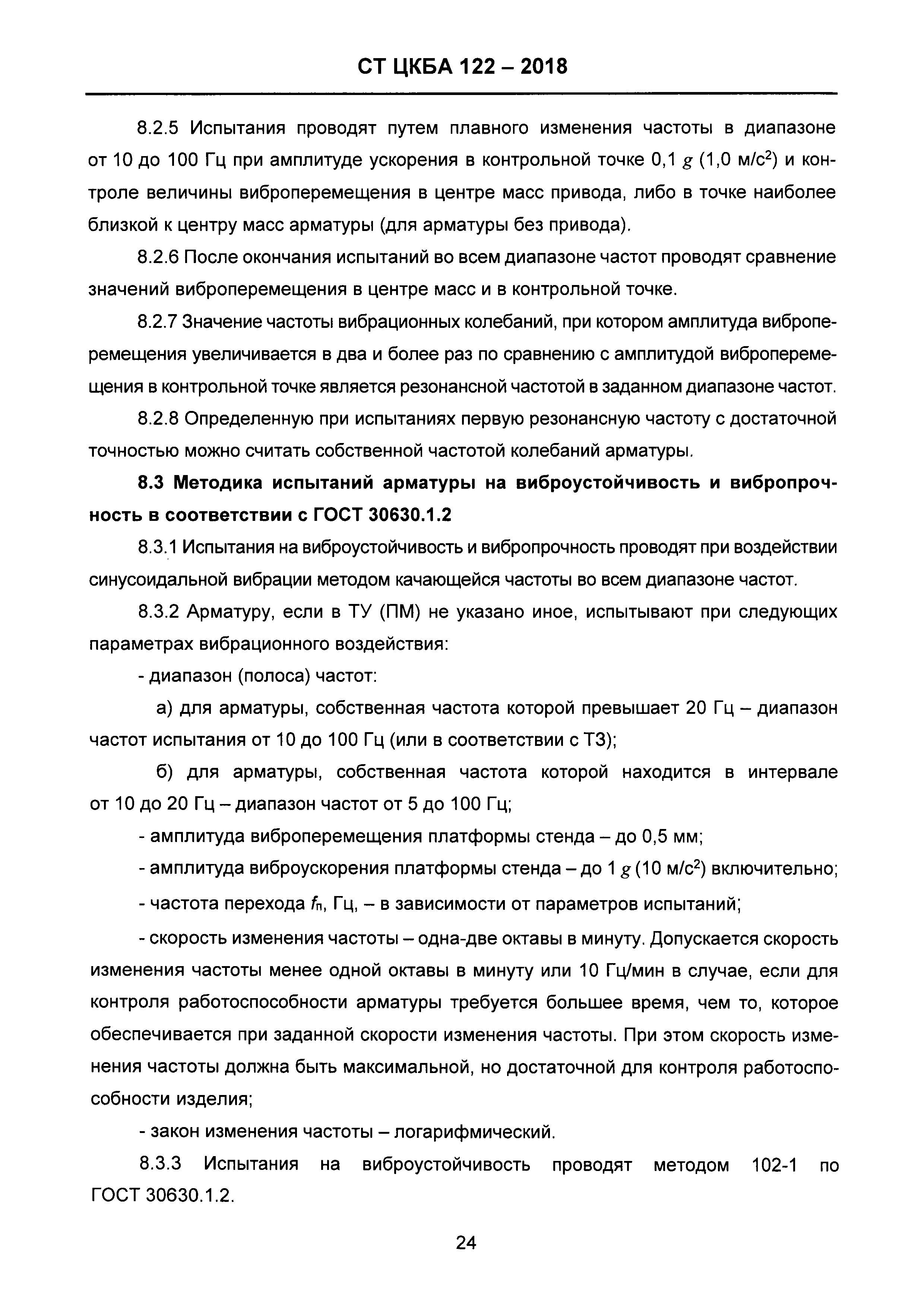

8.3 Методика испытаний арматуры на виброустойчивость и вибропрочность в соответствии с ГОСТ 30630.1.2

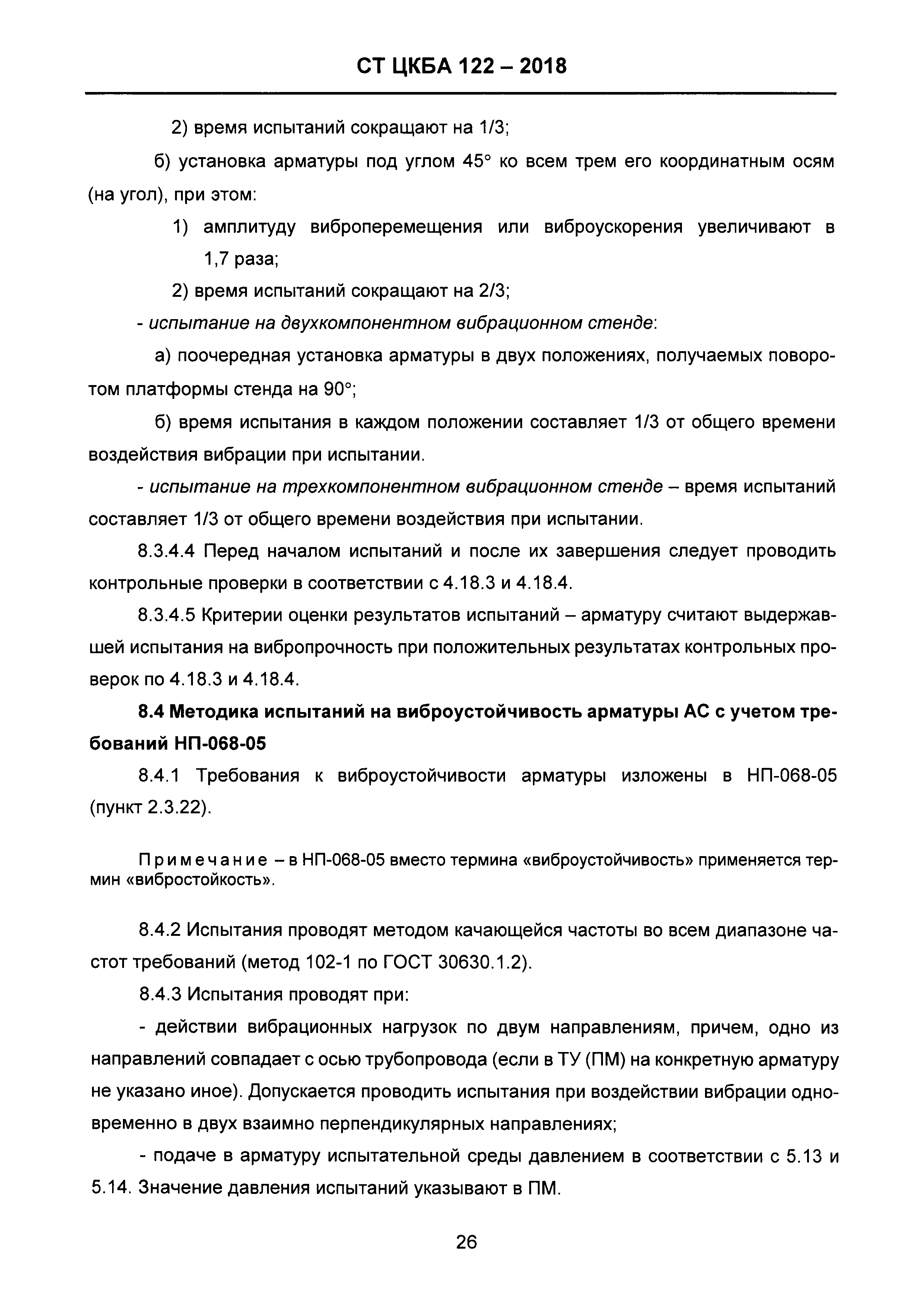

8.4 Методика испытаний на виброустойчивость арматуры для АС с учетом требований НП-068-05
9 Требования к испытательному оборудованию и средствам измерений
10 Оформление результатов испытаний
Приложение А (справочное) Примеры установки и креплений арматуры к платформе вибростенда
Приложение Б (рекомендуемое) Форма протокола испытаний | | Разработан: | ЗАО НПФ ЦКБА
| | Утверждён: | 27.12.2018 АО НПФ ЦКБА (142)
| | Принят: | ТК 259
| |
| Нормативные ссылки: |  ГОСТ 12.1.010-76 «Система стандартов безопасности труда. Взрывобезопасность. Общие требования»- ГОСТ 30631-99 «Общие требования к машинам, приборам и другим техническим изделиям в части стойкости к механическим внешним воздействующим факторам при эксплуатации»
- ГОСТ 12.2.003-91 «Система стандартов безопасности труда. Оборудование производственное. Общие требования безопасности»
- ГОСТ 2405-88 «Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия»
- ГОСТ 24346-80 «Вибрация. Термины и определения»
- ГОСТ 28231-89 «Основные методы испытаний на воздействие внешних факторов. Часть 2. Испытания. Крепление элементов, аппаратуры и других изделий в процессе динамических испытаний, включая удар (Еа), многократные удары (Еb), вибрацию (Fс и Fd), линейное ускорение (Ga) и руководство»
- ГОСТ 30546.1-98 «Общие требования к машинам, приборам и другим техническим изделиям и методы расчета их сложных конструкций в части сейсмостойкости»
- ГОСТ 30630.0.0-99 «Методы испытаний на стойкость к внешним воздействующим факторам машин, приборов и других технических изделий. Общие требования»
- ГОСТ 30630.1.2-99 «Методы испытаний на стойкость к механическим внешним воздействующим факторам машин, приборов и других технических изделий. Испытания на воздействие вибрации»
- ГОСТ 30630.1.1-99 «Методы испытаний на стойкость к механическим внешним воздействующим факторам машин, приборов и других технических изделий. Определение динамических характеристик конструкции»
- НП 068-05 «Трубопроводная арматура для атомных станций. Общие технические требования»
- ГОСТ 33257-2015 «Арматура трубопроводная. Методы контроля и испытаний»
- ГОСТ Р 8.568-2017 «Государственная система обеспечения единства измерений. Аттестация испытательного оборудования. Основные положения»
- ГОСТ 24386-91 «Механизмы ведущие и ведомые. Высоты осей»
|

|
