Скачать ГОСТ Р МЭК 61869-5-2019 Трансформаторы измерительные. Часть 5. Дополнительные требования к емкостным трансформаторам напряжения
Дата актуализации: 01.01.2021
ГОСТ Р МЭК 61869-5-2019
Трансформаторы измерительные. Часть 5. Дополнительные требования к емкостным трансформаторам напряжения
| Обозначение: | ГОСТ Р МЭК 61869-5-2019 |
| Обозначение англ: | GOST R IEC 61869-5-2019 |
| Статус: | введен впервые |
| Название рус.: | Трансформаторы измерительные. Часть 5. Дополнительные требования к емкостным трансформаторам напряжения |
| Название англ.: | Instrument transformers. Part 5. Additional requirements for capacitor voltage transformers |
| Дата добавления в базу: | 01.01.2021 |
| Дата актуализации: | 01.01.2021 |
| Дата введения: | 01.08.2020 |
| Область применения: | Стандарт распространяется на однофазные емкостные трансформаторы напряжения, устанавливаемые между фазой и землей для линий электропередачи с номинальными напряжениями Um больше или равно 72,5 кВ в диапазоне частот от 15 до 100 Гц. Трансформаторы предназначены для преобразования высокого напряжения в низкое напряжение для его подачи на оборудование с измерительными, контролирующими и защитными функциями. Емкостные трансформаторы напряжения могут быть укомплектованы дополнительными приспособлениями для передачи высокочастотного сигнала на частотах от 30 до 500 кГц для применения на линиях электропередач с несущей частотой (PLC). |

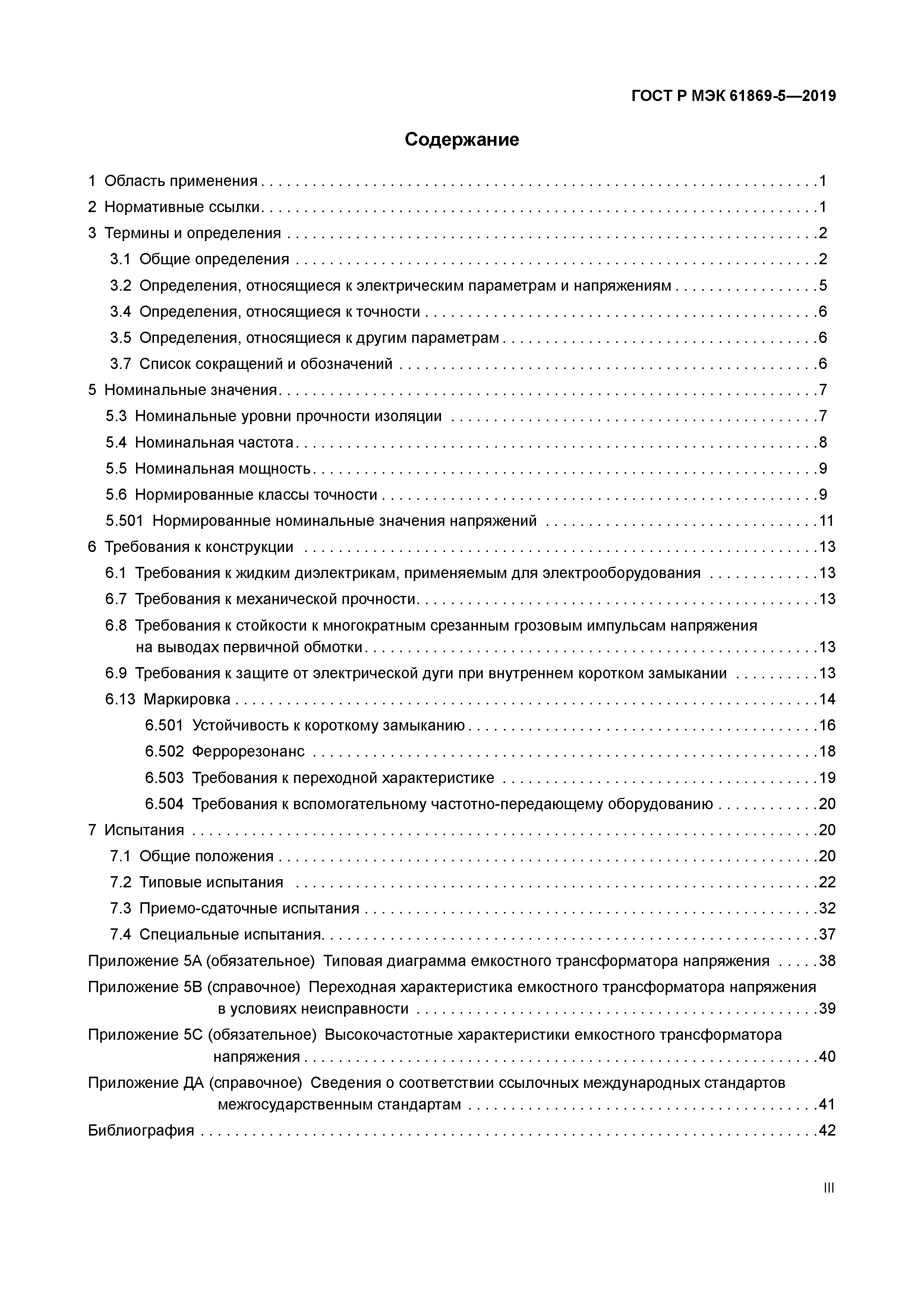

| Оглавление: | 1 Область применения 2 Нормативные ссылки 3 Термины и определения 3.1 Общие определения 3.2 Определения, относящиеся к электрическим параметрам и напряжениям 3.4 Определения, относящиеся к точности 3.5 Определения, относящиеся к другим параметрам 3.7 Список сокращений и обозначений 5 Номинальные значения 5.3 Номинальные уровни прочности изоляции 5.4 Номинальная частота 5.5 Номинальная мощность 5.6 Нормированные классы точности 5.501 Нормированные номинальные значения напряжений 6 Требования к конструкции 6.1 Требования к жидким диэлектрикам, применяемым для электрооборудования 6.7 Требования к механической прочности 6.8 Требования к стойкости к многократным срезанным грозовым импульсам напряжения на выводах первичной обмотки 6.9 Требования к защите от электрической дуги при внутреннем коротком замыкании 6.13 Маркировка 6.501 Устойчивость к короткому замыканию 6.502 Феррорезонанс 6.503 Требования к переходной характеристике 6.504 Требования к вспомогательному частотно-передающему оборудованию 7 Испытания 7.1 Общие положения 7.2 Типовые испытания 7.3 Приемо-сдаточные испытания 7.4 Специальные испытания Приложение 5A (обязательное) Типовая диаграмма емкостного трансформатора напряжения Приложение 5B (справочное) Переходная характеристика емкостного трансформатора напряжения в условиях неисправности Приложение 5C (обязательное) Высокочастотные характеристики емкостного трансформатора напряжения Приложение ДА (справочное) Сведения о соответствии ссылочных международных стандартов межгосударственным стандартам Библиография |
| Разработан: | ФГУП ВНИИМС |
| Утверждён: | 30.10.2019 Федеральное агентство по техническому регулированию и метрологии (1074-ст) |
| Издан: | Стандартинформ (2019 г. ) |
| Нормативные ссылки: |
|
ГОСТ IEC 60050-436-2014 «Международный электротехнический словарь. Глава 436. Силовые конденсаторы»
