ГОСТ 34609-2019
Краны шаровые и краны с конусным закрывающим элементом с ручным управлением для газовых установок зданий
| Обозначение: | ГОСТ 34609-2019 |
| Обозначение англ: | GOST 34609-2019 |
| Статус: | введен впервые |
| Название рус.: | Краны шаровые и краны с конусным закрывающим элементом с ручным управлением для газовых установок зданий |
| Название англ.: | Manually operated ball valves and closed bottom taper plug valves for gas installations for buildings |
| Дата добавления в базу: | 01.02.2020 |
| Дата актуализации: | 01.01.2021 |
| Дата введения: | 01.05.2020 |
| Область применения: | В стандарте указаны характеристики конструкции, производительности и безопасности шаровых кранов и конусных кранов. В нем также подробно описаны методы испытаний и положения о маркировке. Стандарт применяется к металлическим кранам, которые не используют в бытовых и коммерческих установках внутри или за пределами зданий, используя газы первого, второго и третьего семейства (указанные в ГОСТ 5542 и ГОСТ 20448), и которые работают под давлением 0,2 • 10 5 Па, 0,5 • 10 5 Па, 1 • 10 5 Па, 5 • 10 5 Па и 20 • 10 5 Па и в интервалах температур от минус 5 °С или минус 20 °С до плюс 60 °С. Номинальные размеры клапана DN, приводимые в стандарте: 6, 8, 10, 12, 15, 20, 25, 32, 40, 50, 65, 80, 100. |

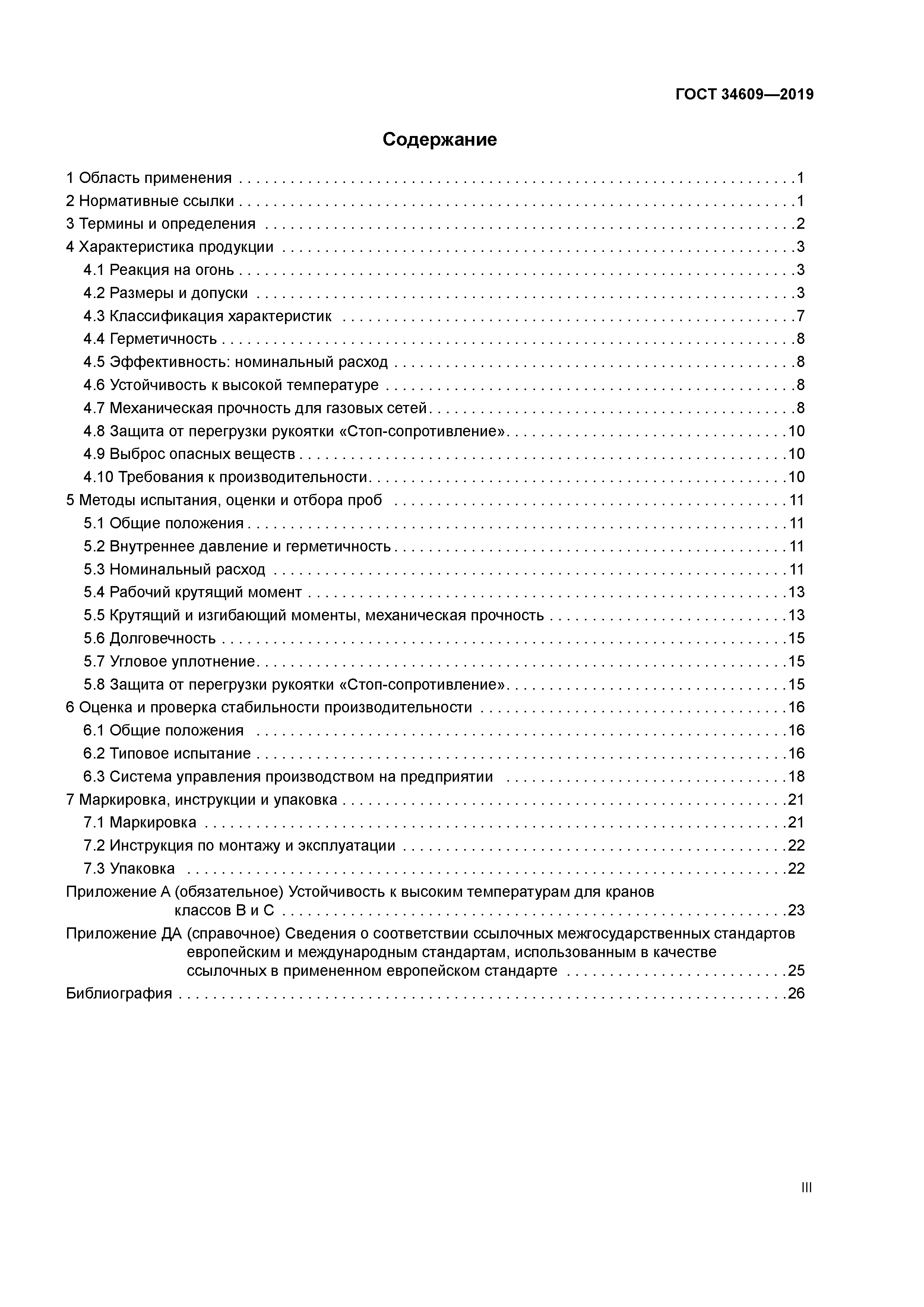

| Оглавление: | 1 Область применения 2 Нормативные ссылки 3 Термины и определения 4 Характеристика продукции 4.1 Реакция на огонь 4.2 Размеры и допуски 4.3 Классификация характеристик 4.4 Герметичность 4.5 Эффективность: номинальный расход 4.6 Устойчивость к высокой температуре 4.7 Механическая прочность для газовых сетей 4.8 Защита от перегрузки рукоятки «Стоп-сопротивление» 4.9 Выброс опасных веществ 4.10 Требования к производительности 5 Методы испытания, оценки и отбора проб 5.1 Общие положения 5.2 Внутреннее давление и герметичность 5.3 Номинальный расход 5.4 Рабочий крутящий момент 5.5 Крутящий и изгибающий моменты, механическая прочность 5.6 Долговечность 5.7 Угловое уплотнение 5.8 Защита от перегрузки рукоятки «Стоп-сопротивление» 6 Оценка и проверка стабильности производительности 6.1 Общие положения 6.2 Типовое испытание 6.3 Система управления производством на предприятии 7 Маркировка, инструкции и упаковка 7.1 Маркировка 7.2 Инструкция по монтажу и эксплуатации 7.3 Упаковка Приложение А (обязательное) Устойчивость к высоким температурам для кранов классов B и C Приложение ДА (справочное) Сведения о соответствии ссылочных межгосударственных стандартов европейским и международным стандартам, использованным в качестве ссылочных в примененном европейском стандарте Библиография |
| Разработан: | ФГУП СТАНДАРТИНФОРМ |
| Утверждён: | 30.10.2019 Межгосударственный Совет по стандартизации, метрологии и сертификации (Inter-Governmental Council on Standardization, Metrology, and Certification 123-П) 30.10.2019 Росстандарт (1180-ст) |
| Нормативные ссылки: |
|
ГОСТ 28338-89 «Соединения трубопроводов и арматура. Номинальные диаметры. Ряды»
