Скачать НД 2-020101-124 Часть VIII. Системы и трубопроводы

Дата актуализации: 01.01.2021

НД 2-020101-124

Часть VIII. Системы и трубопроводы

Обозначение:	НД 2-020101-124
Обозначение англ:	ND 2-020101-124
Статус:	взамен
Название рус.:	Часть VIII. Системы и трубопроводы
Дата добавления в базу:	01.01.2021
Дата актуализации:	01.01.2021
Дата введения:	01.01.2020

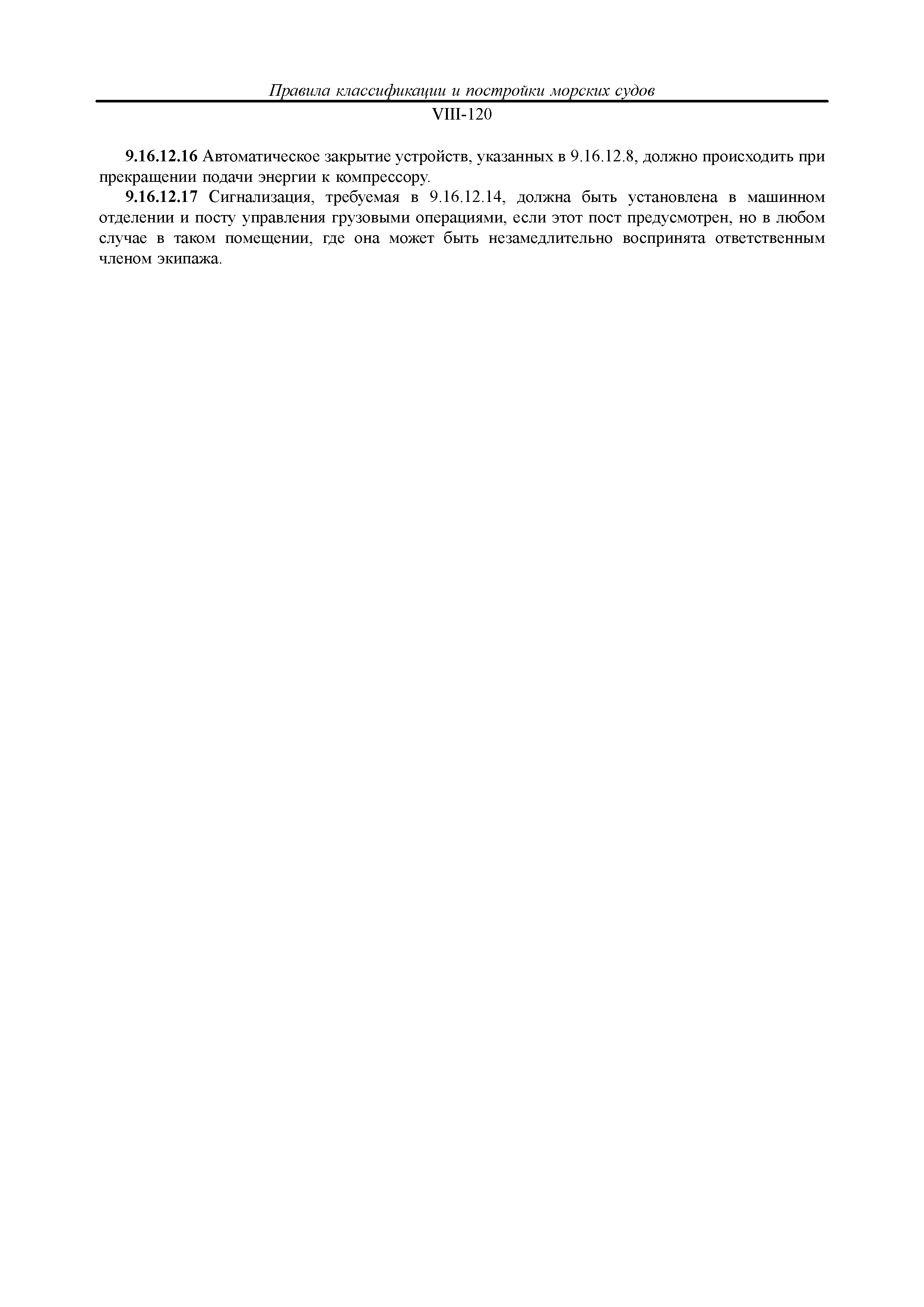

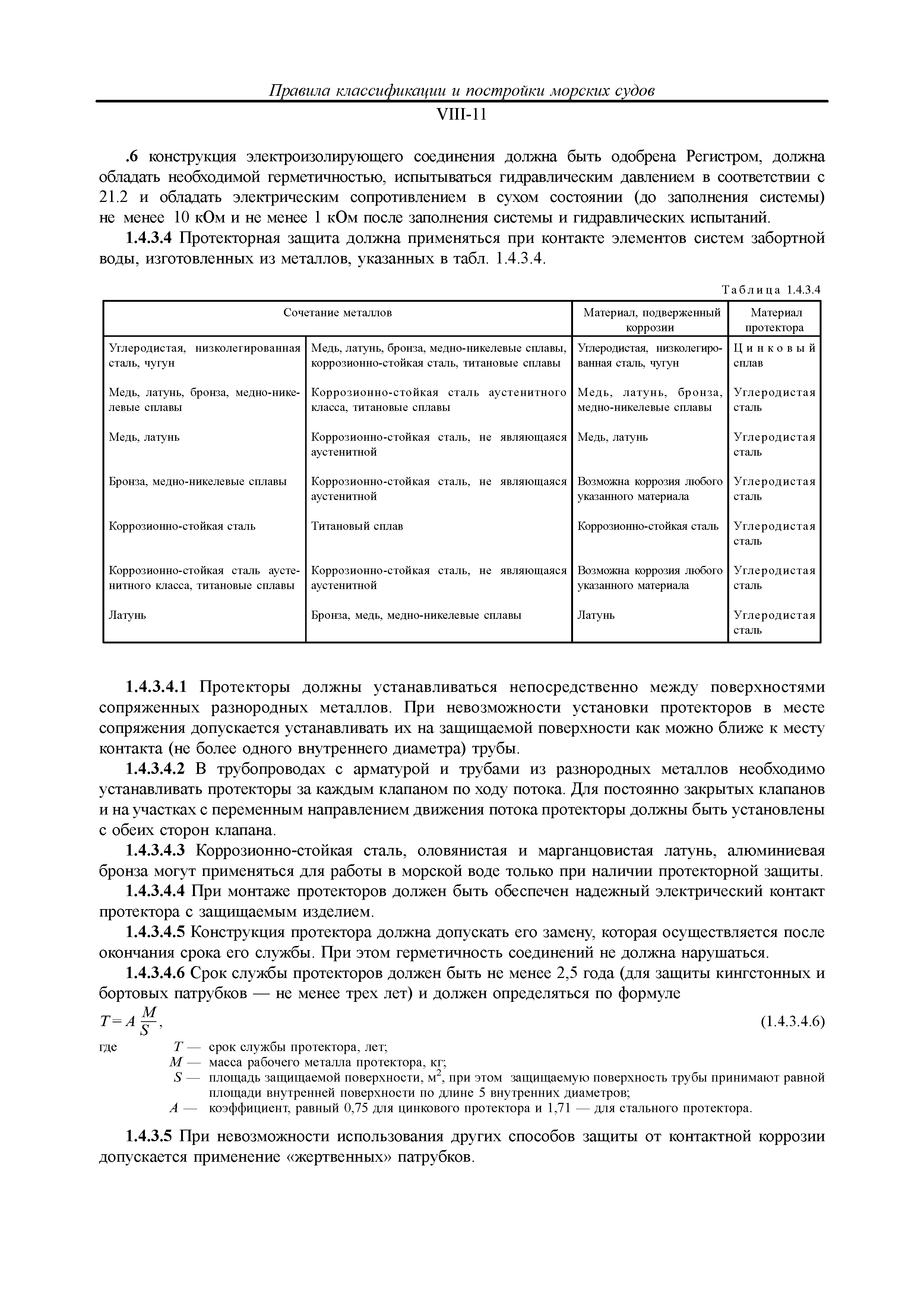

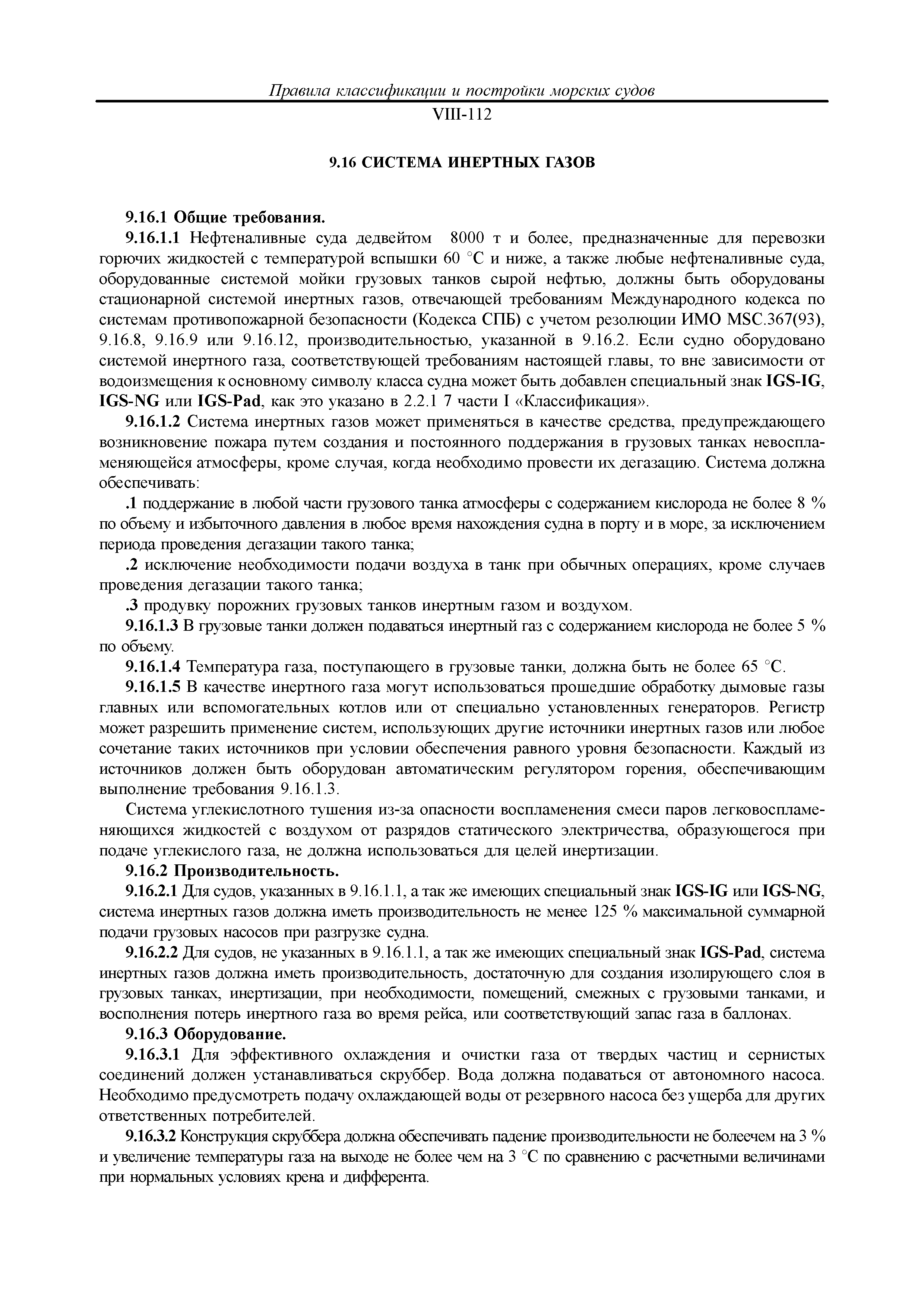

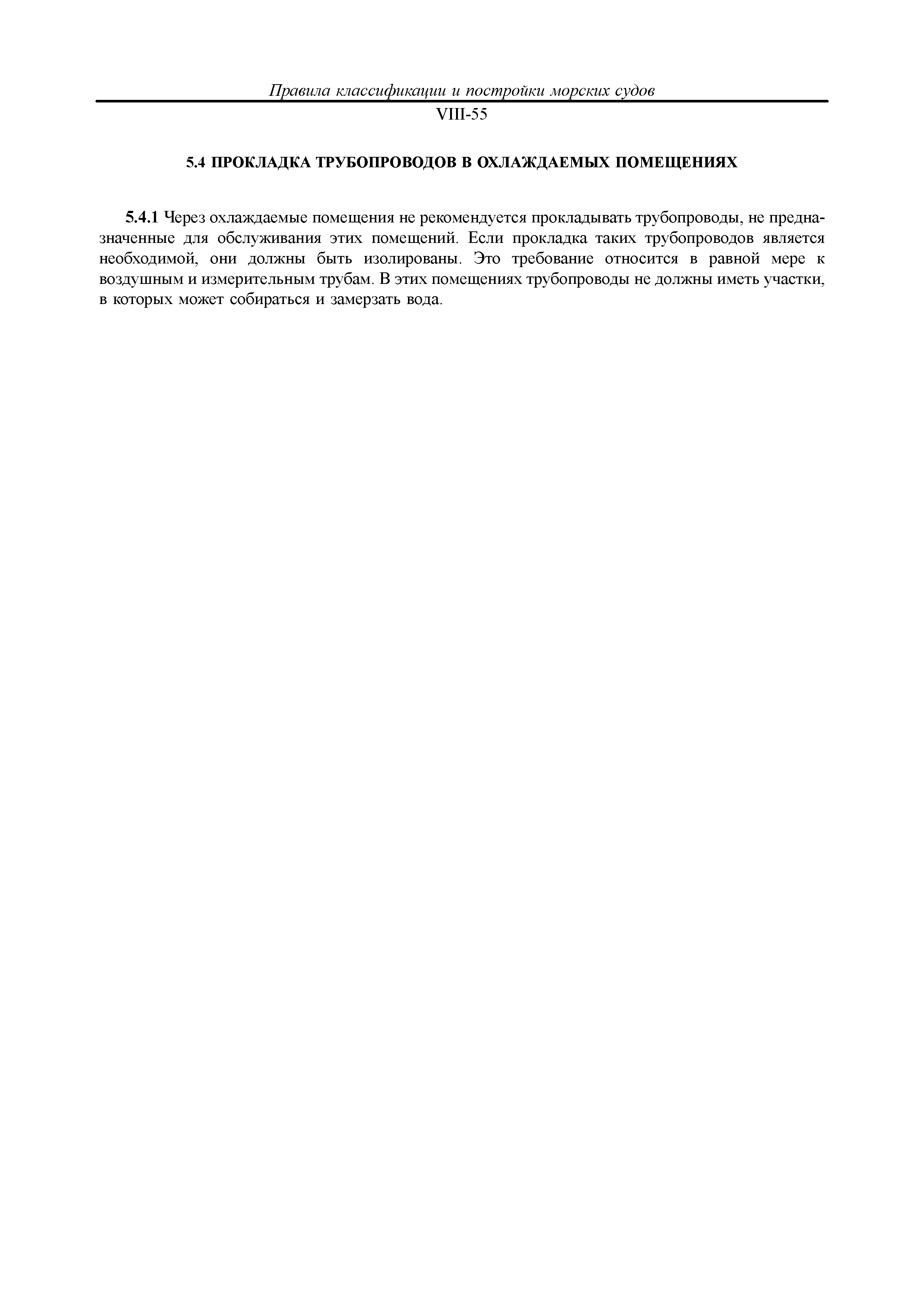

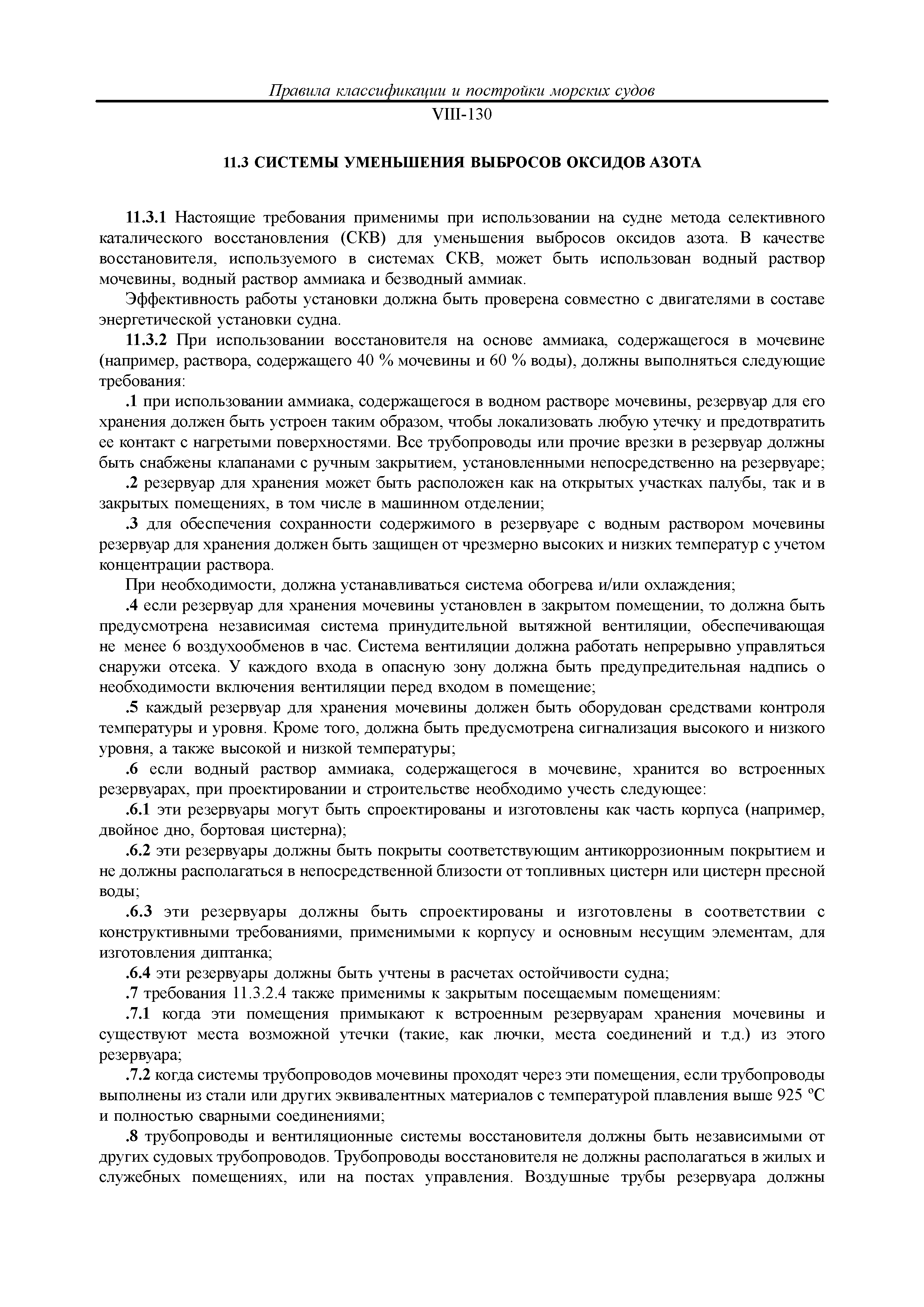

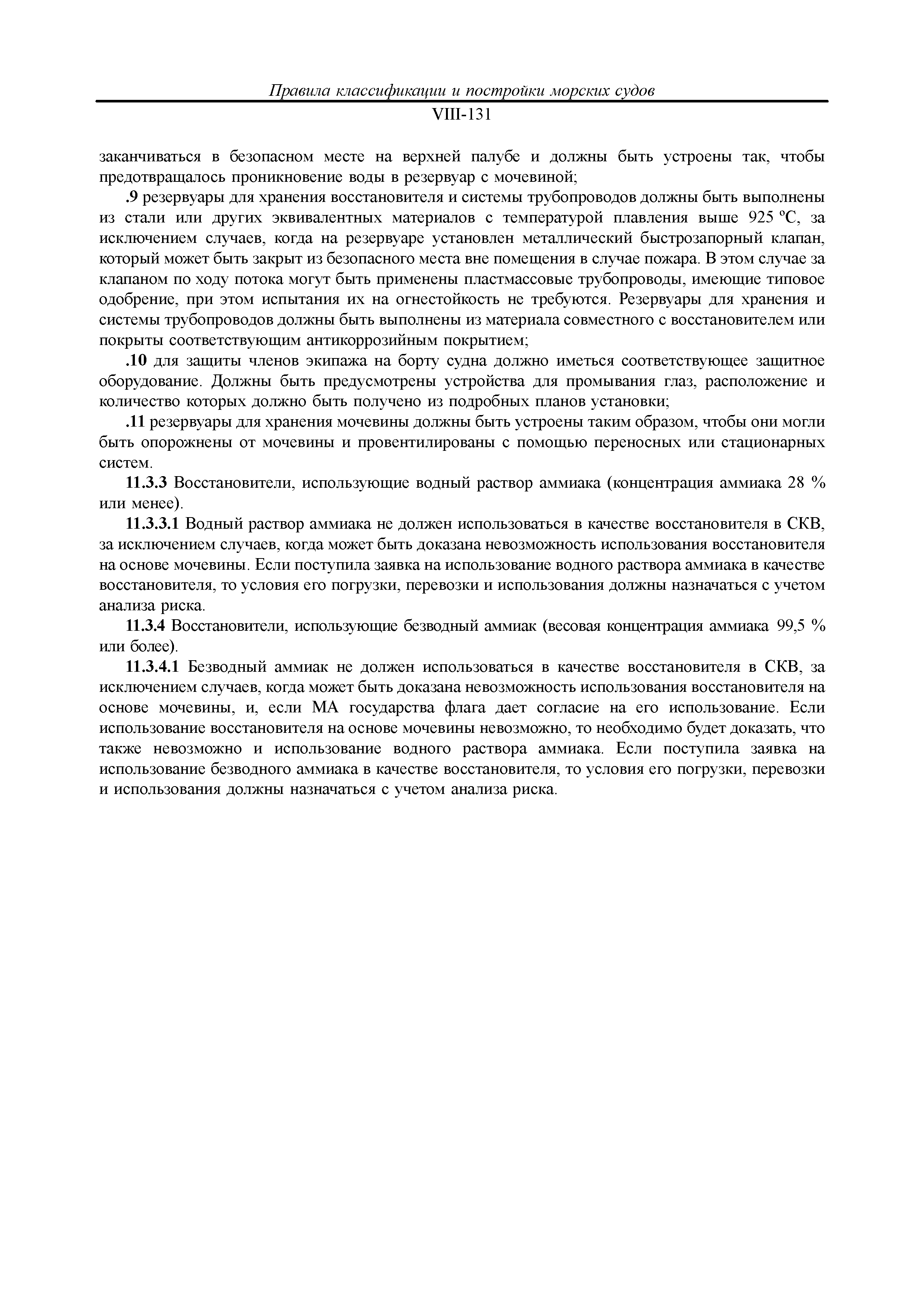

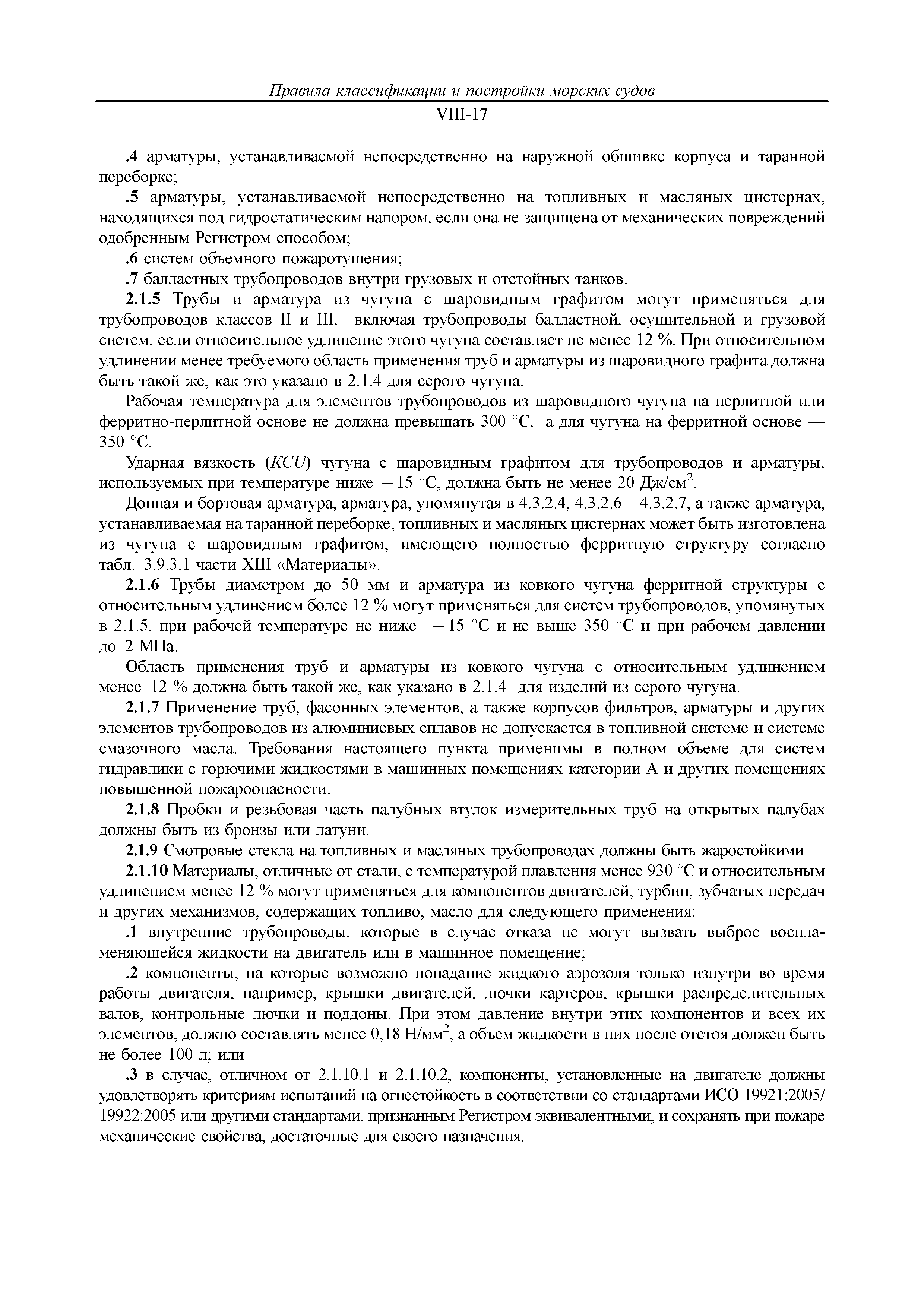

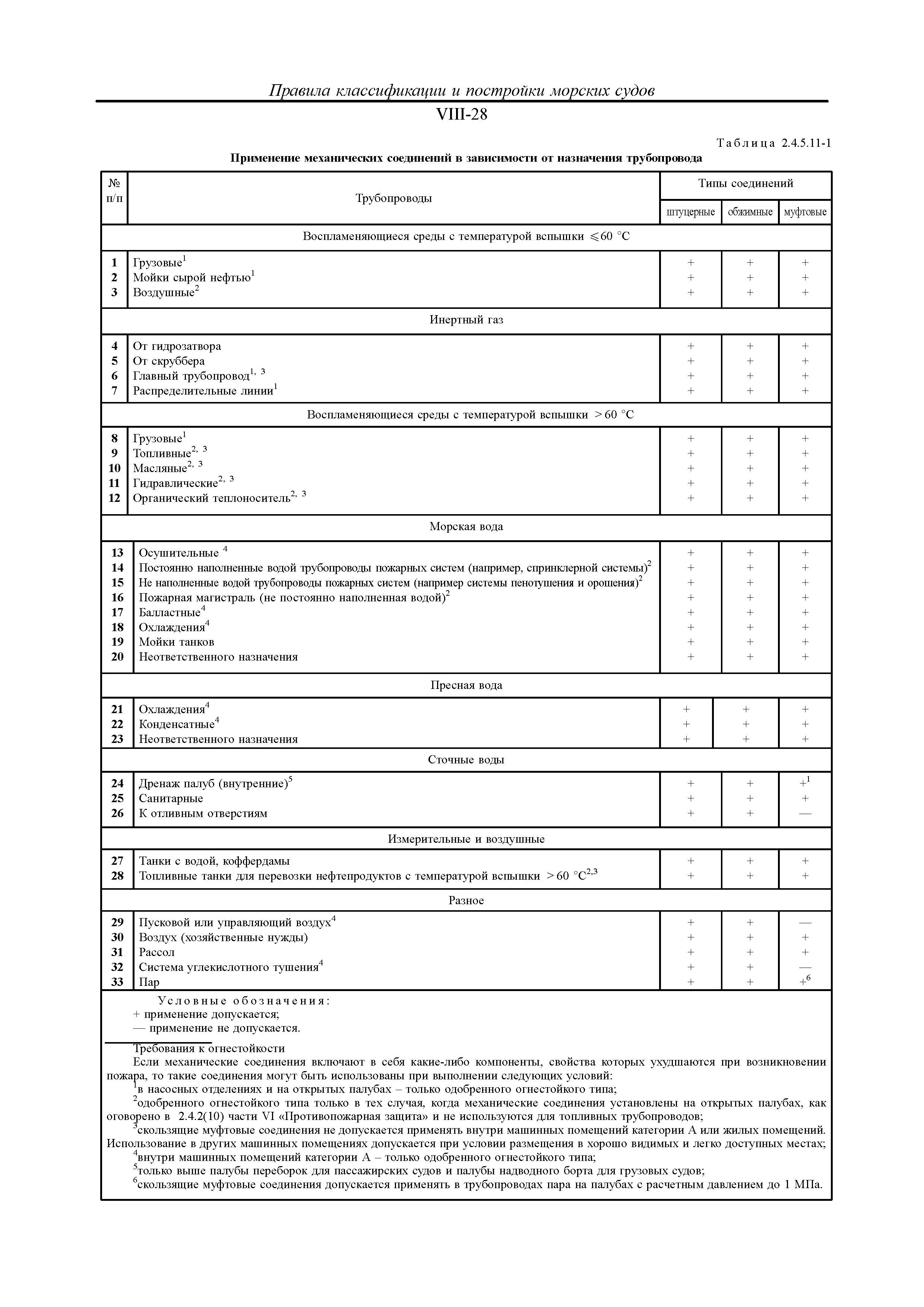

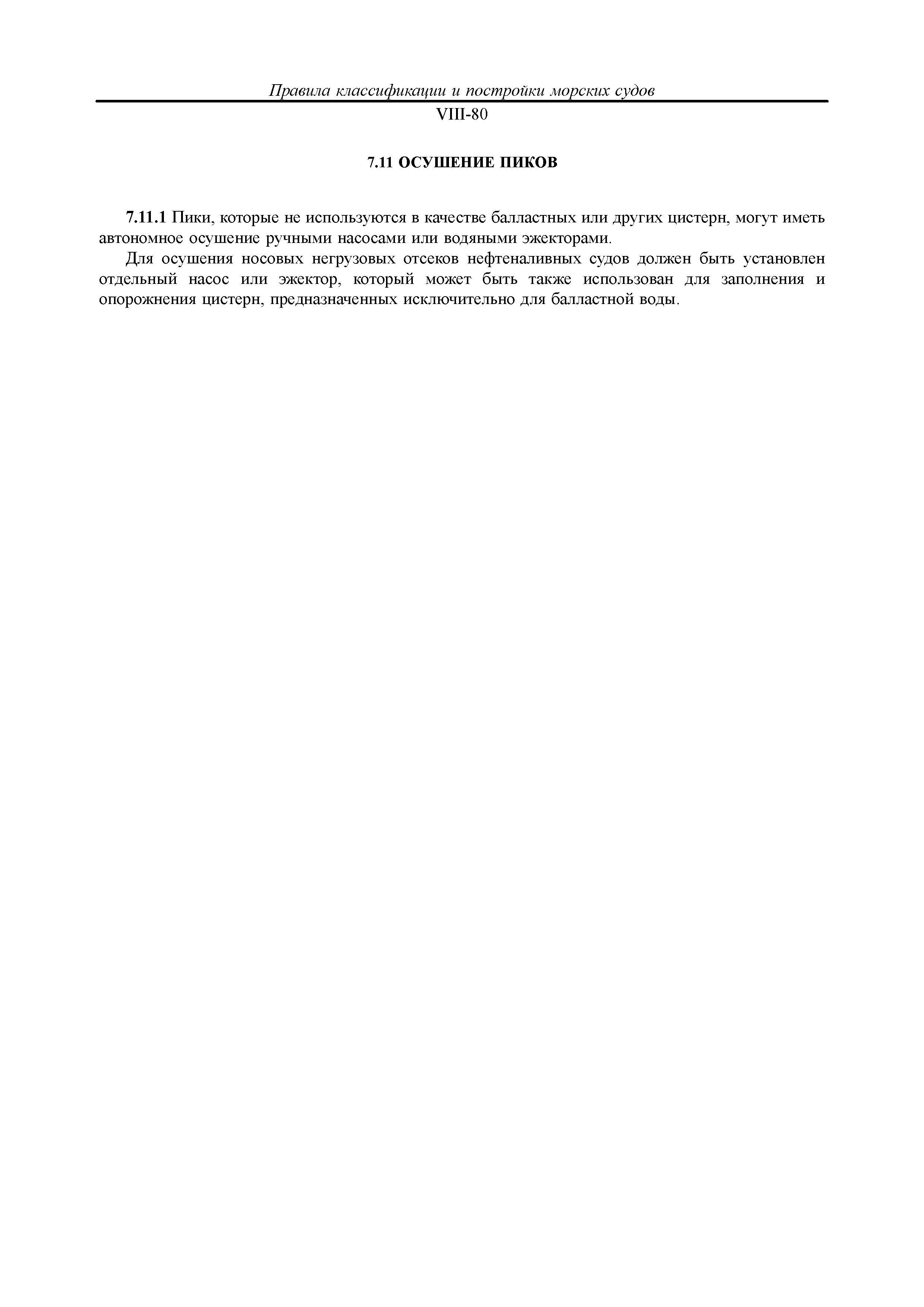

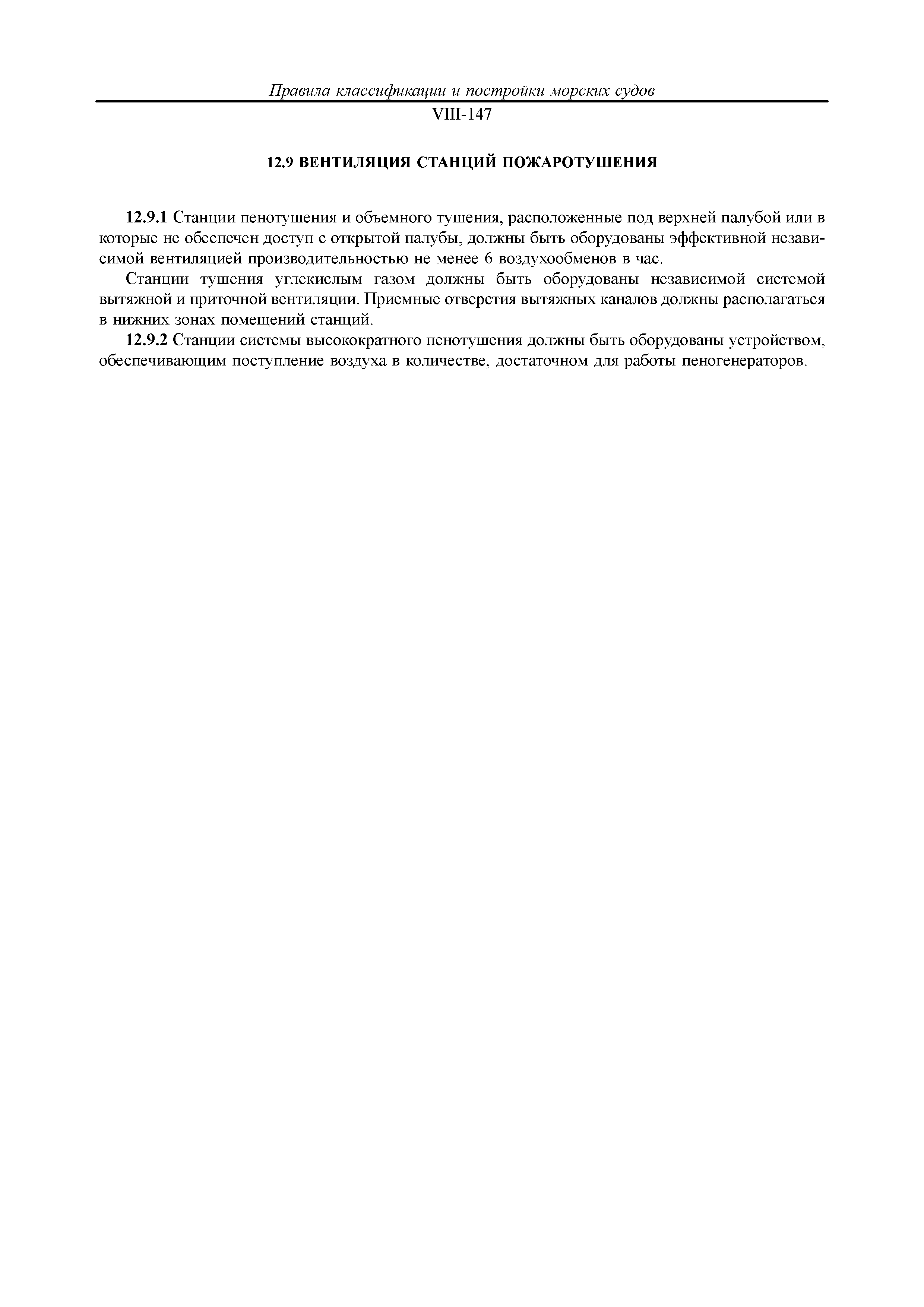

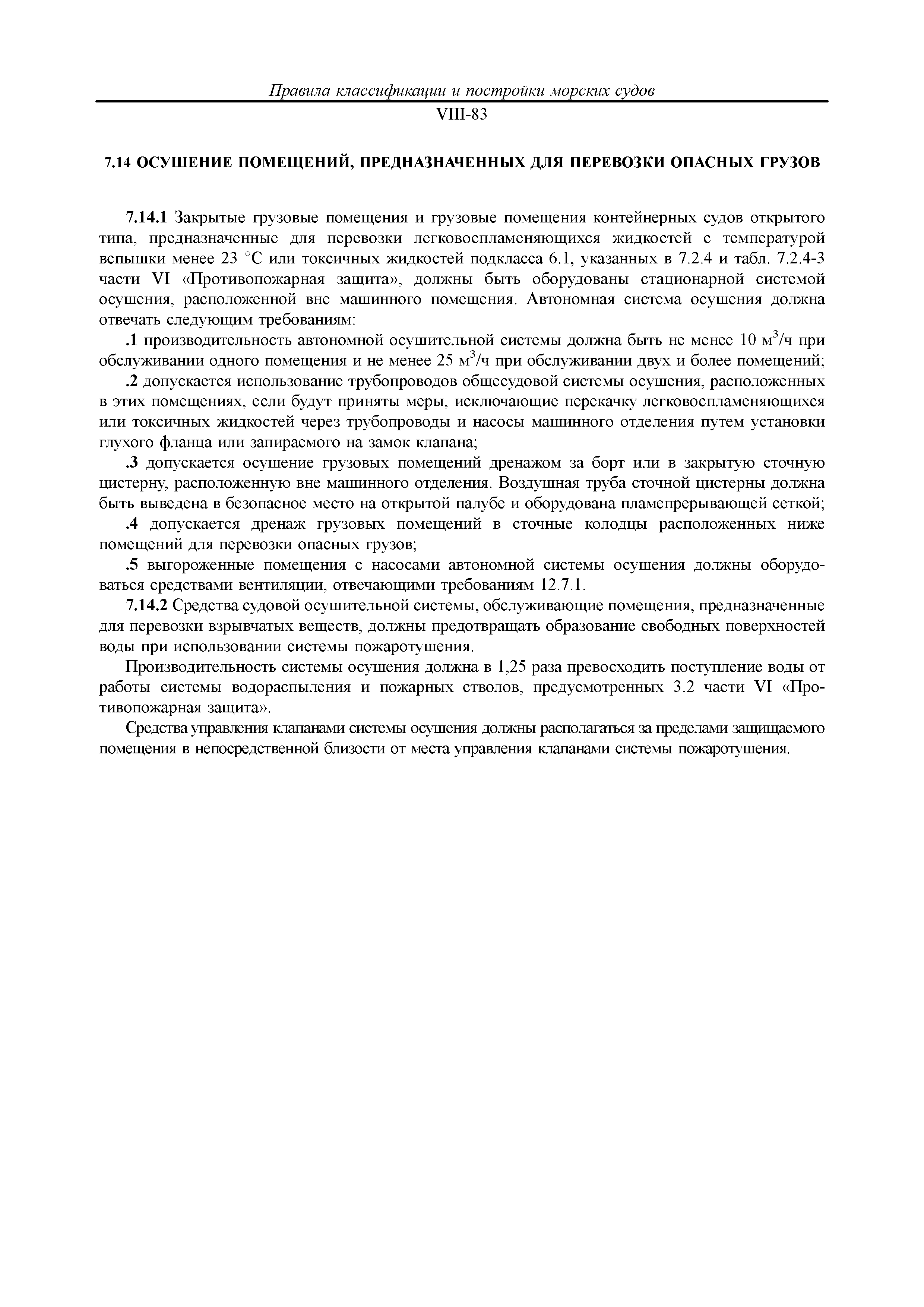

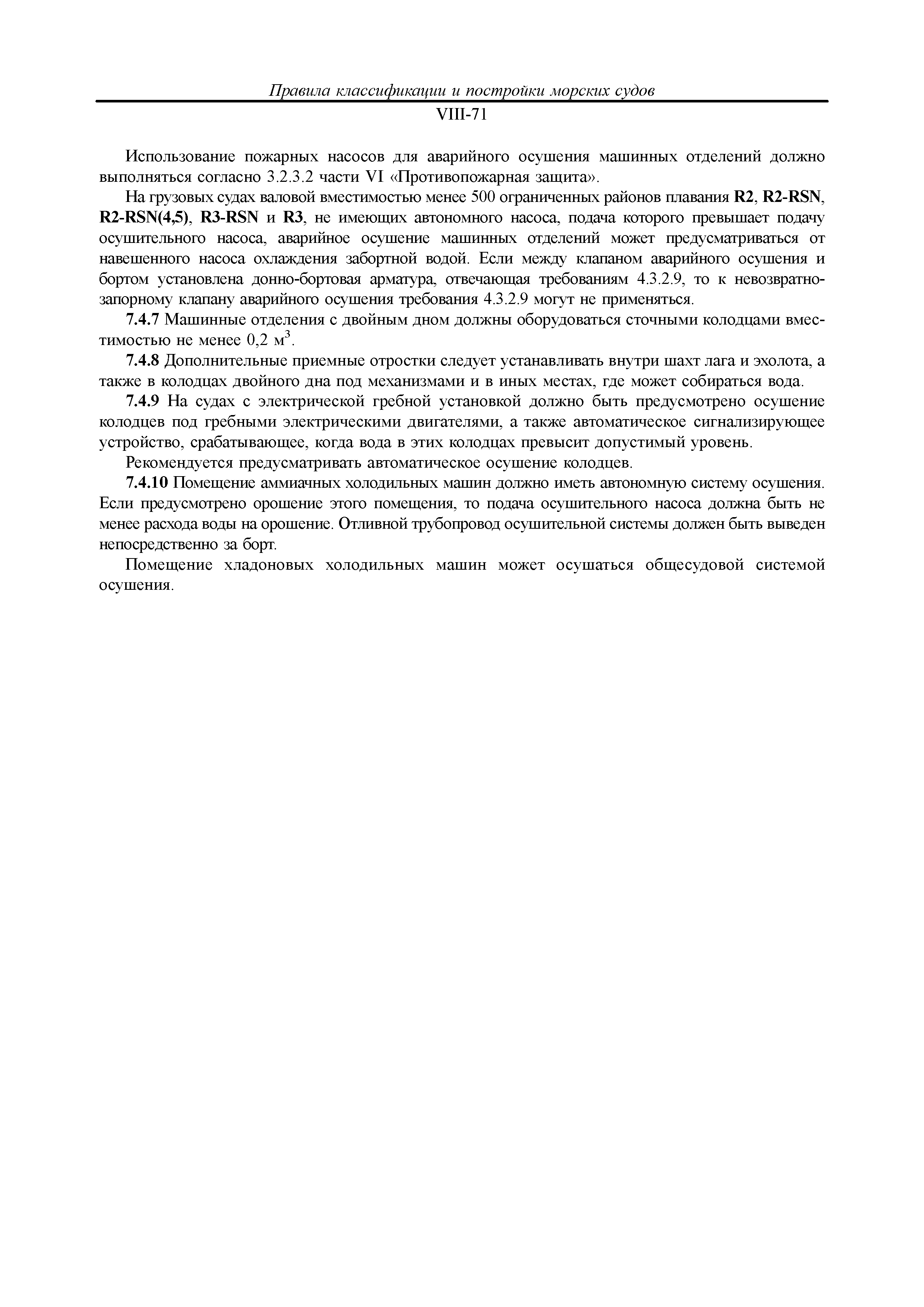

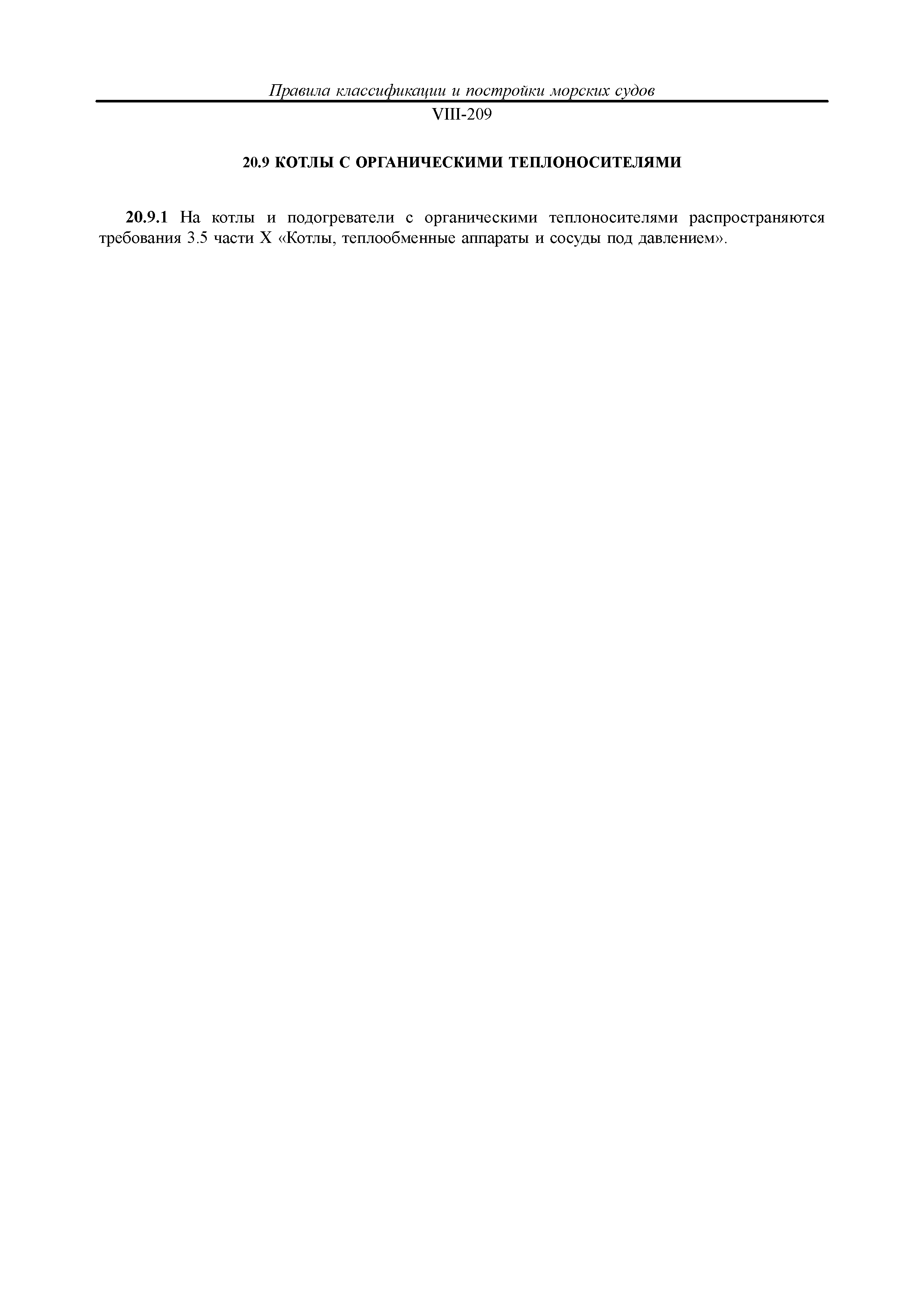

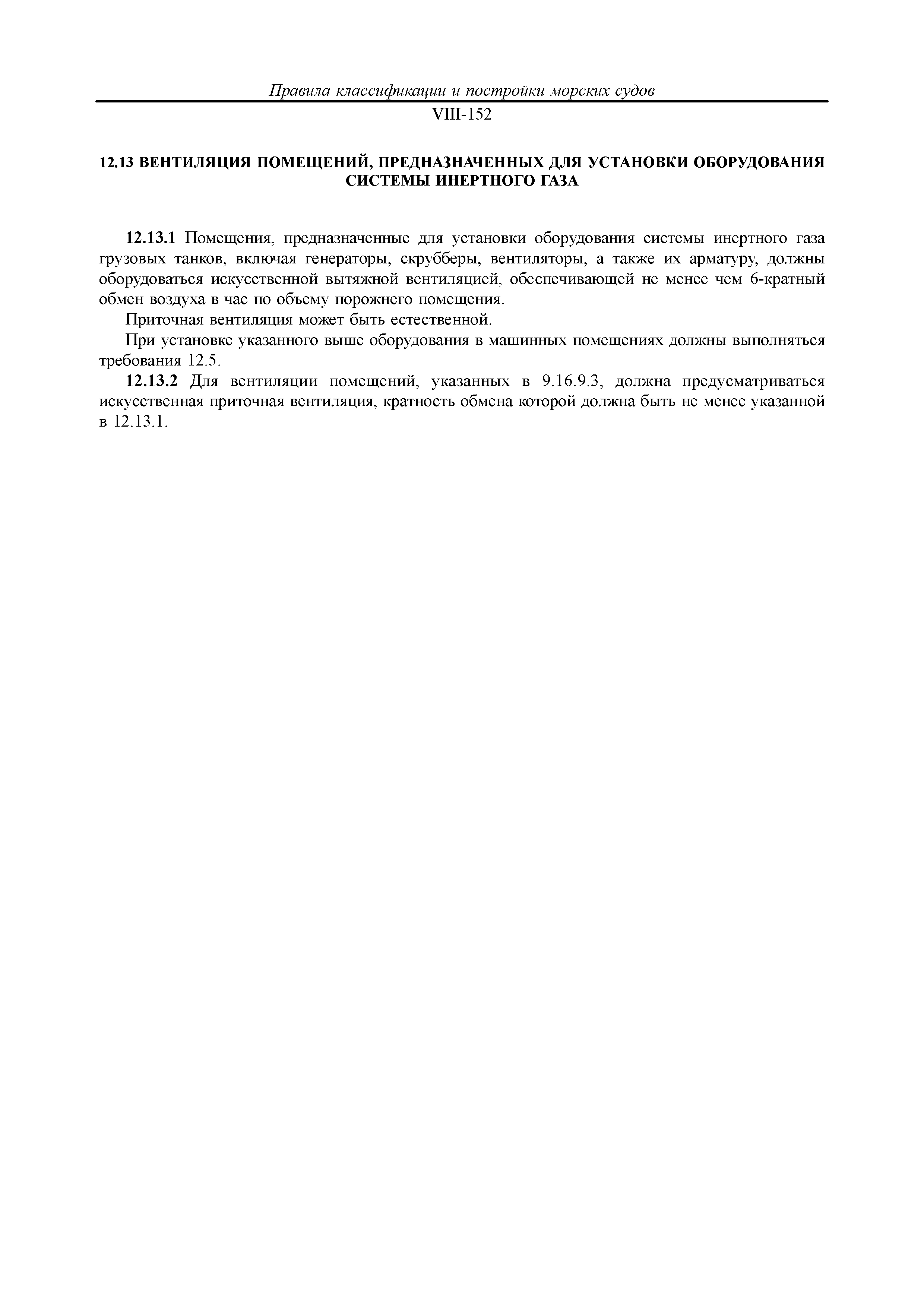

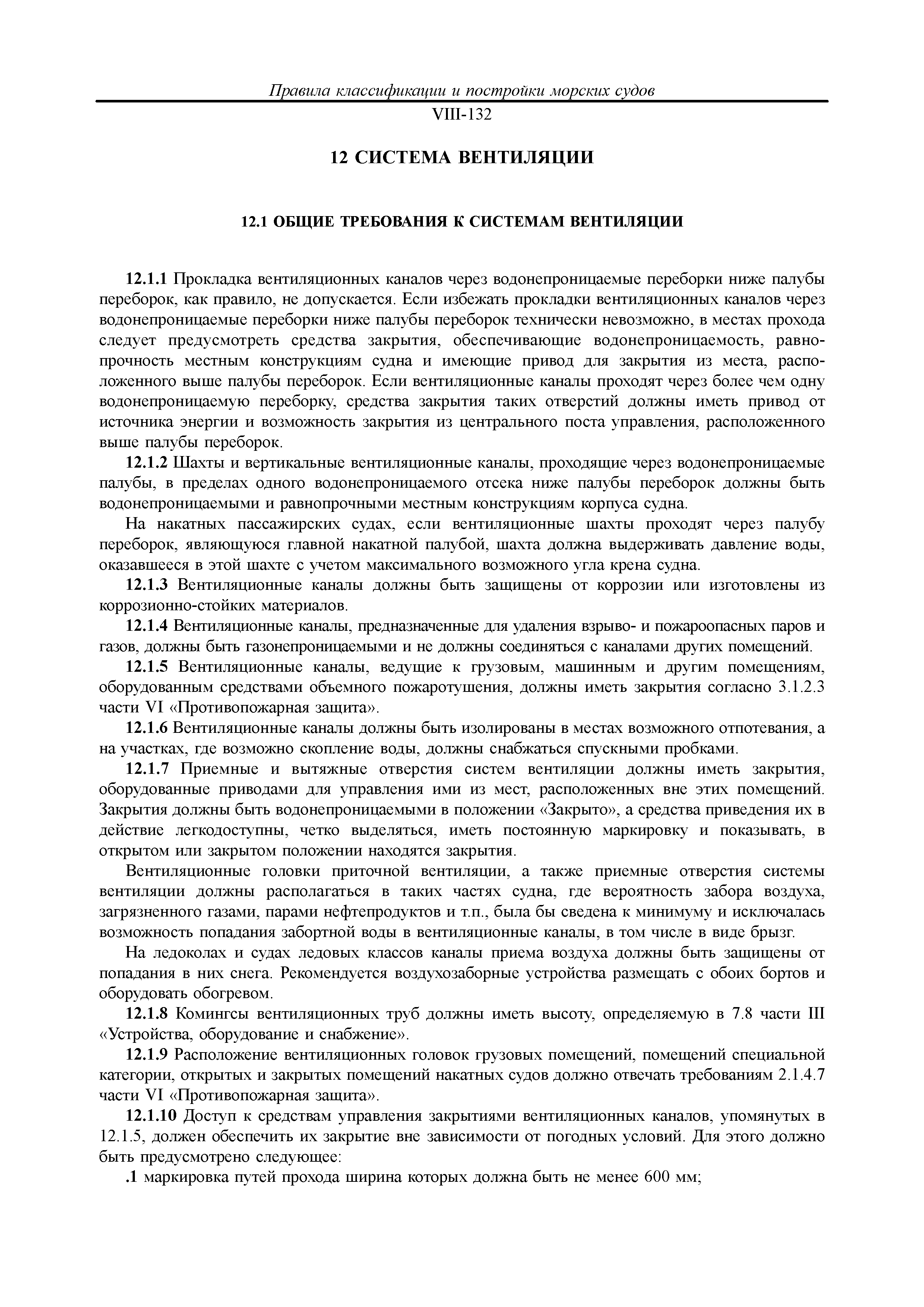

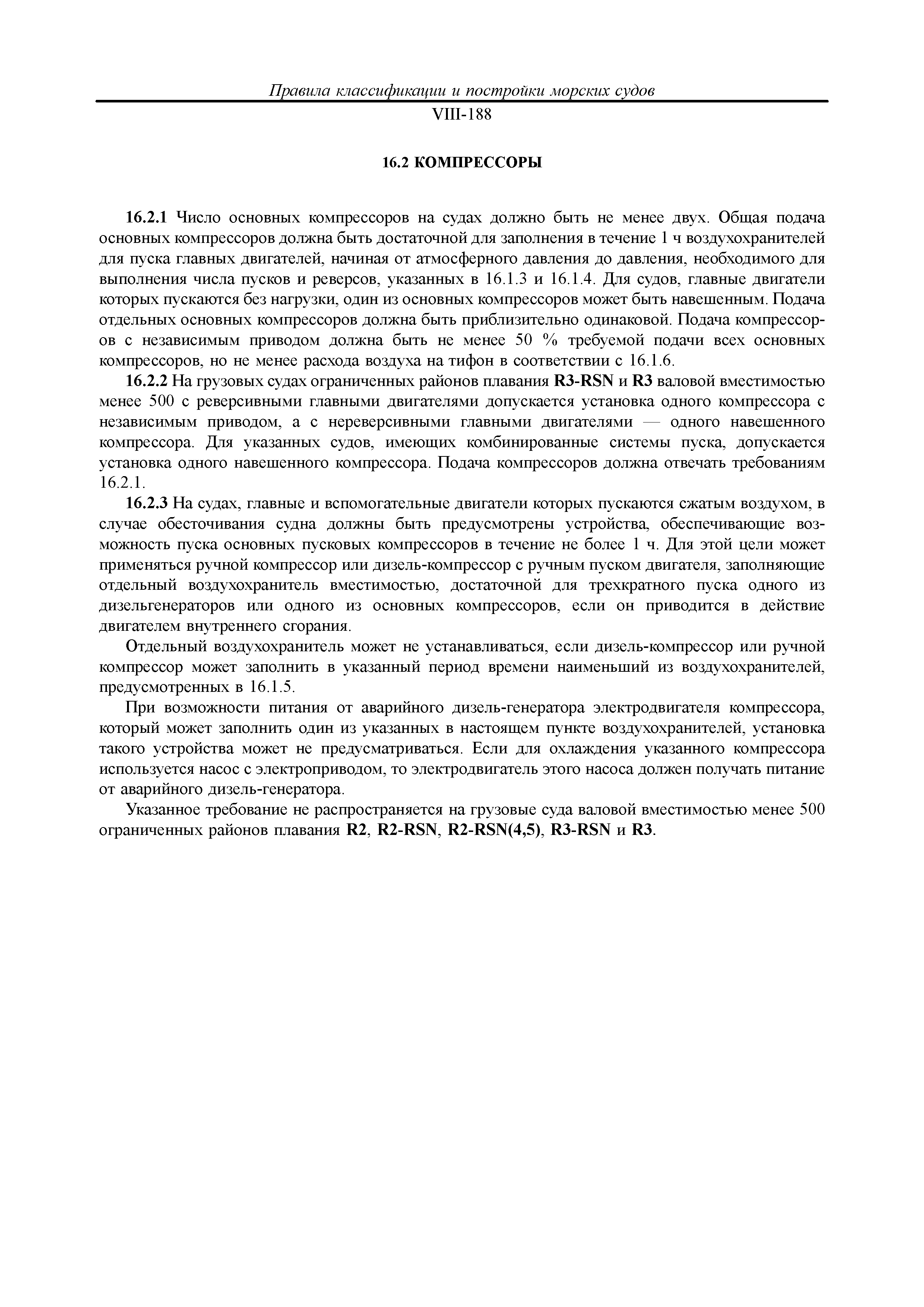

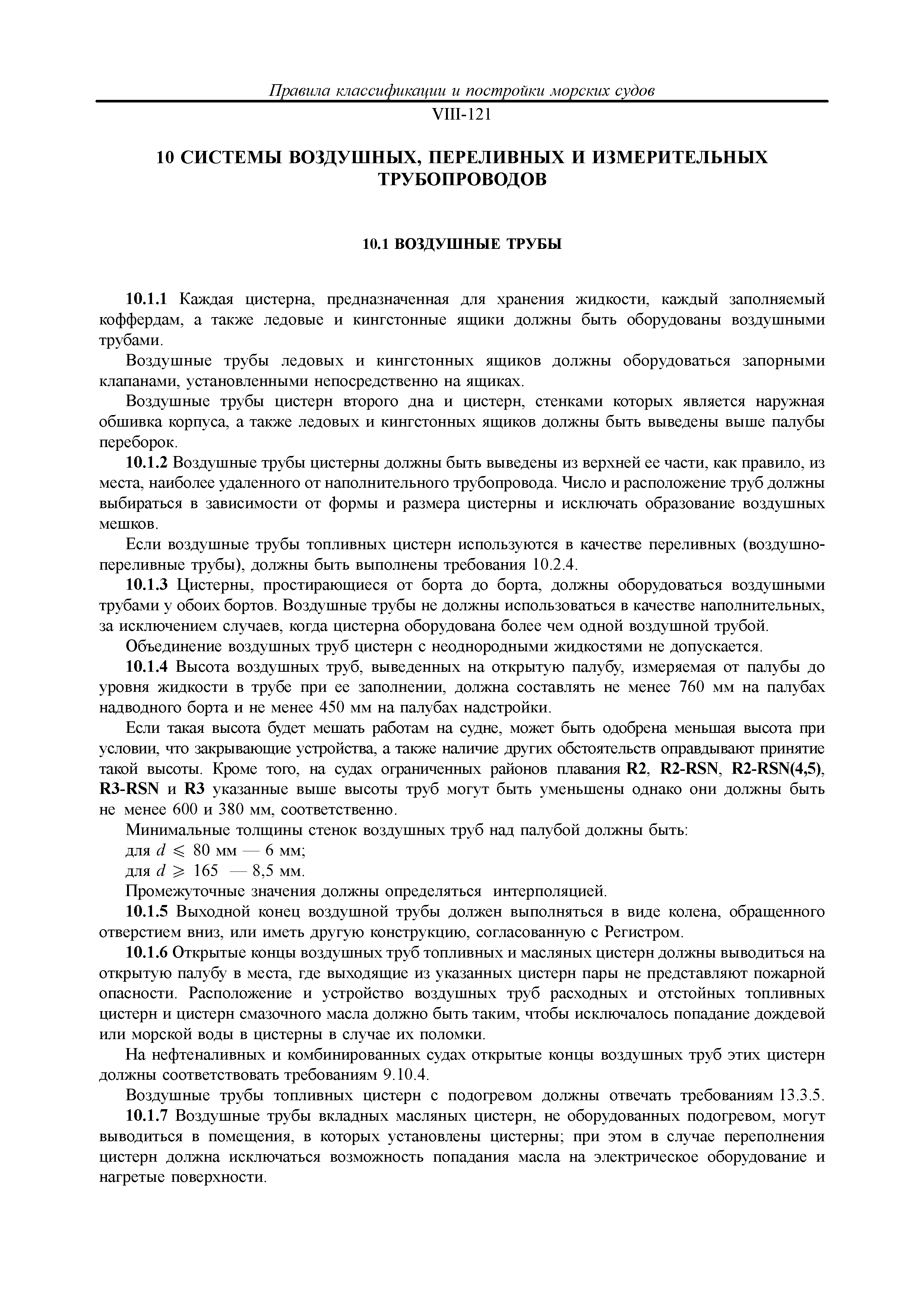

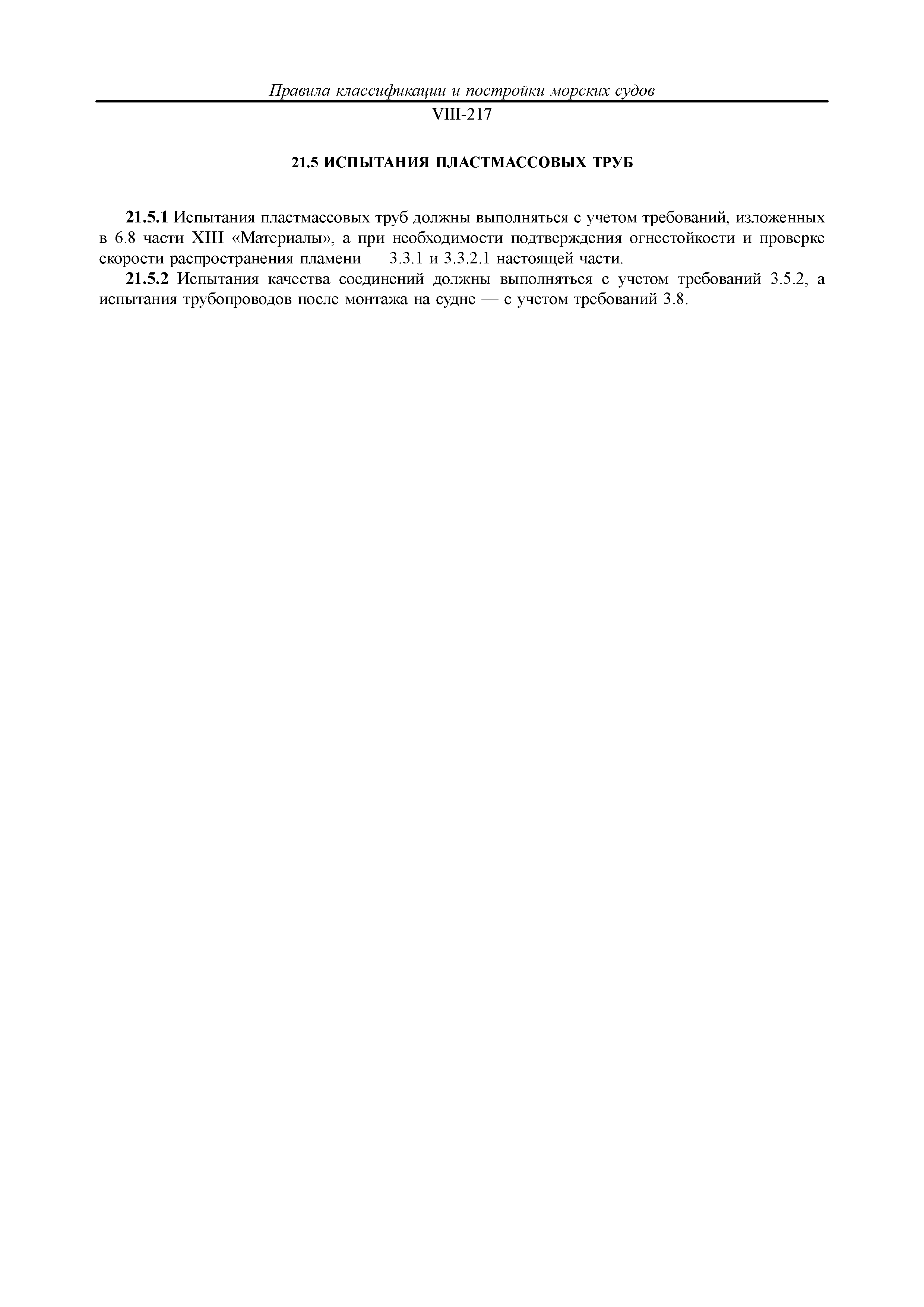

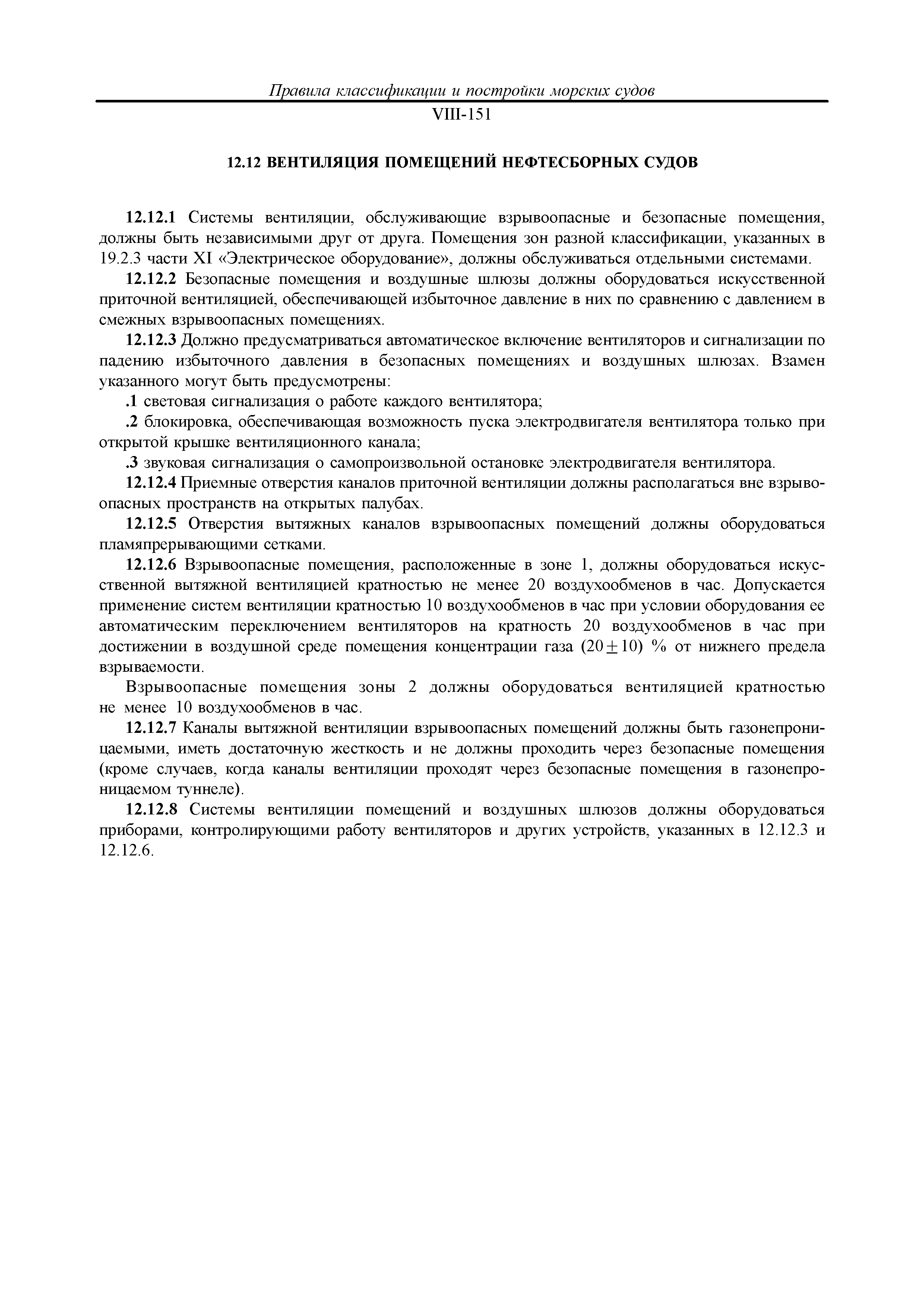

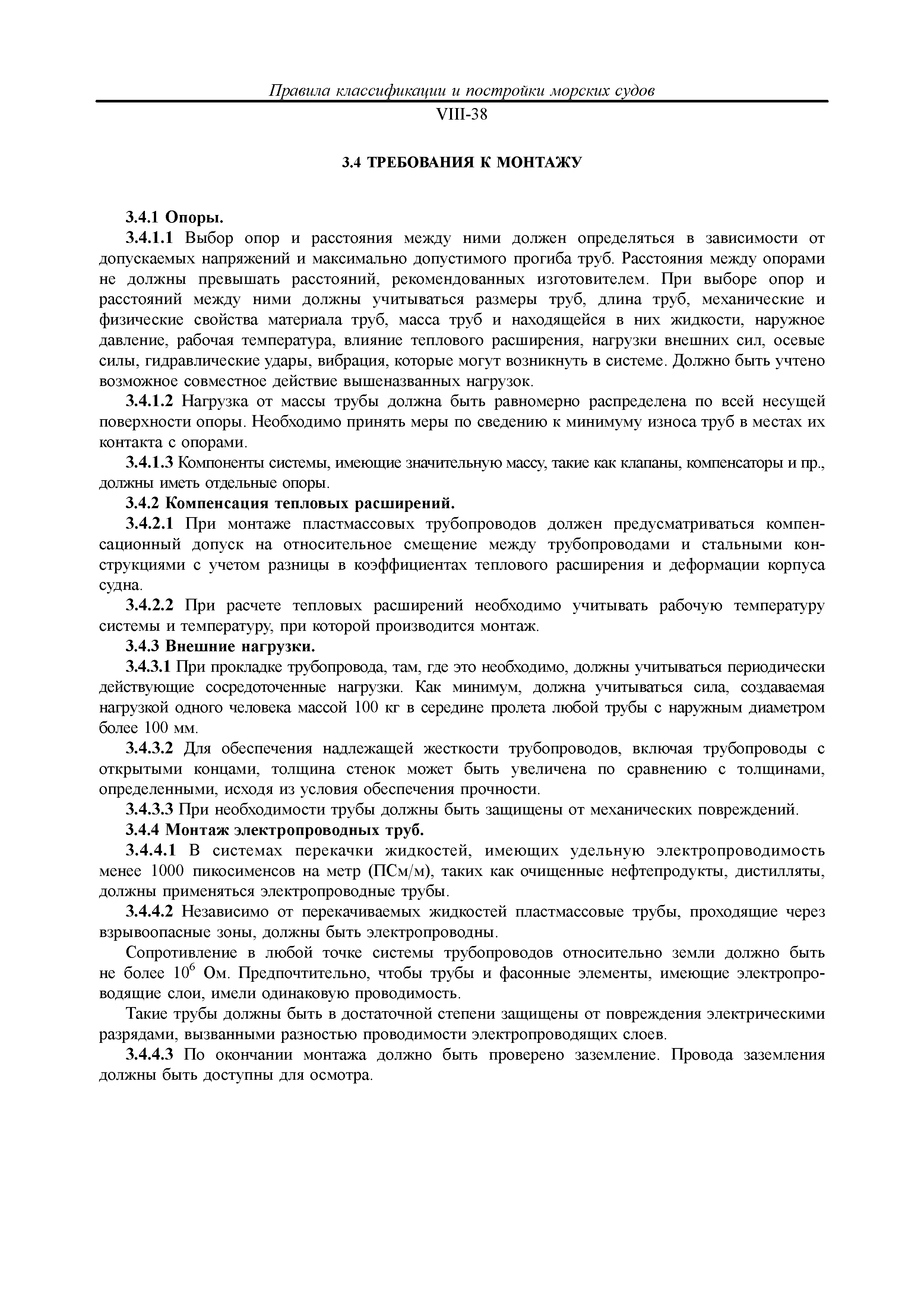

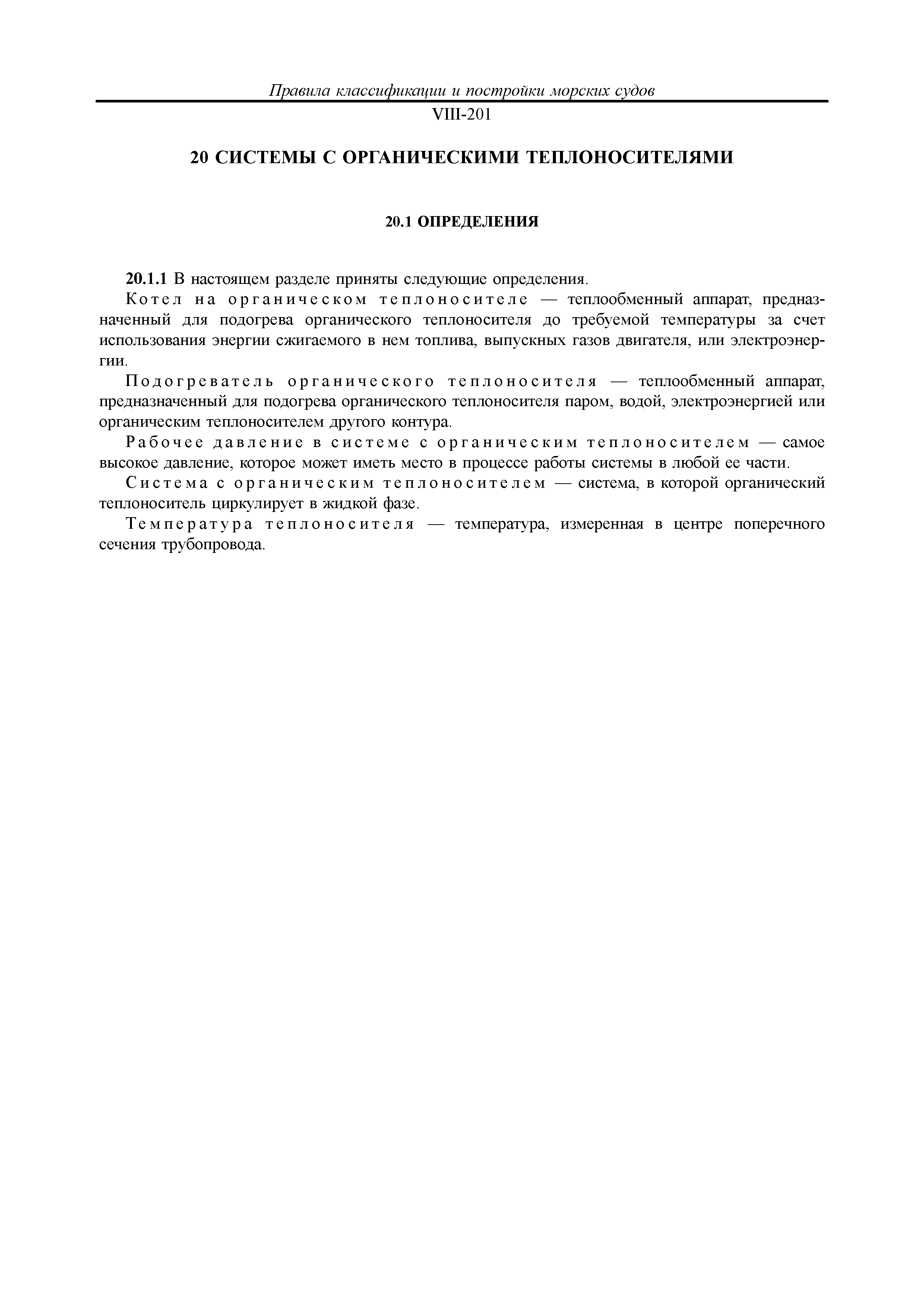

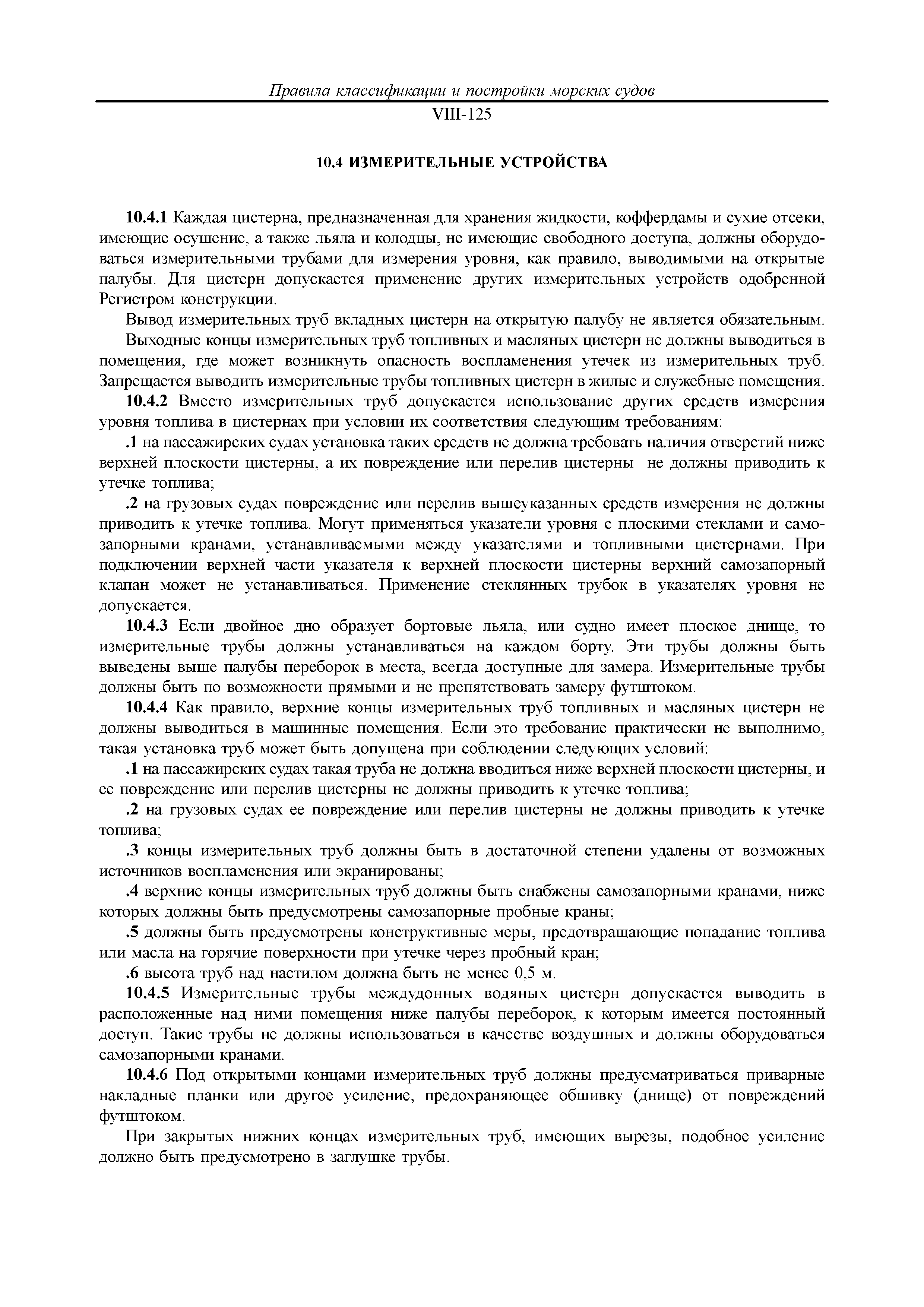

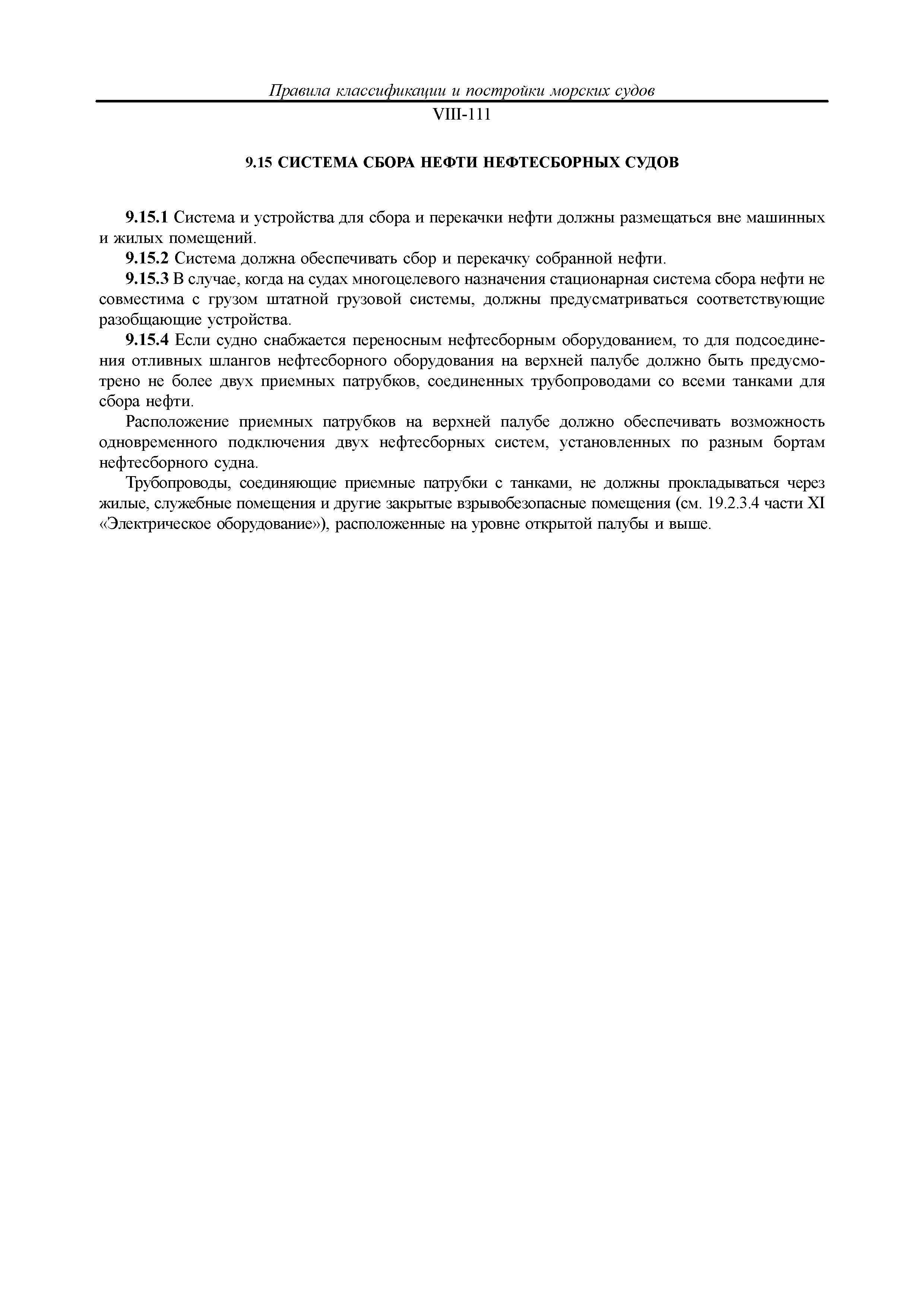

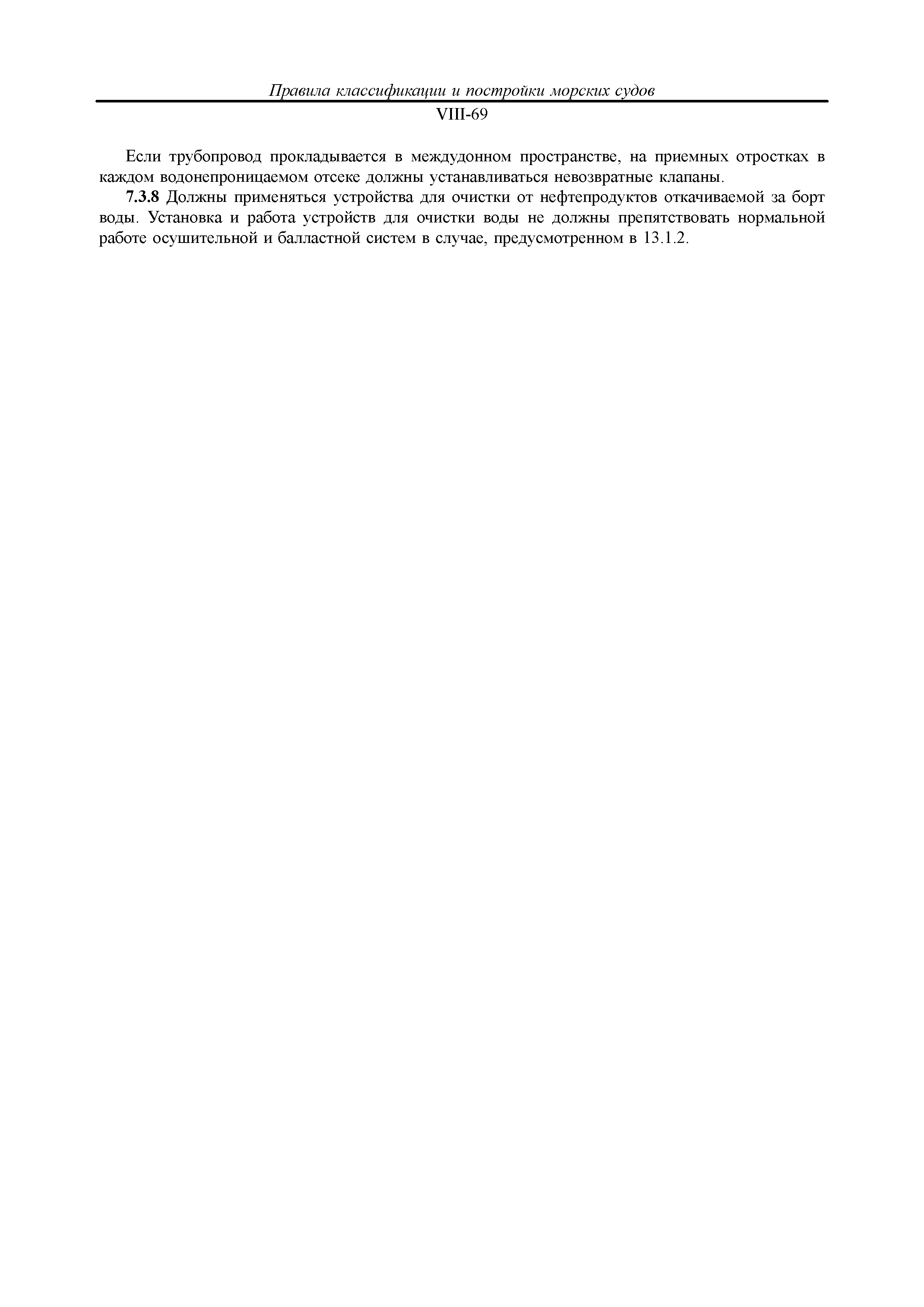

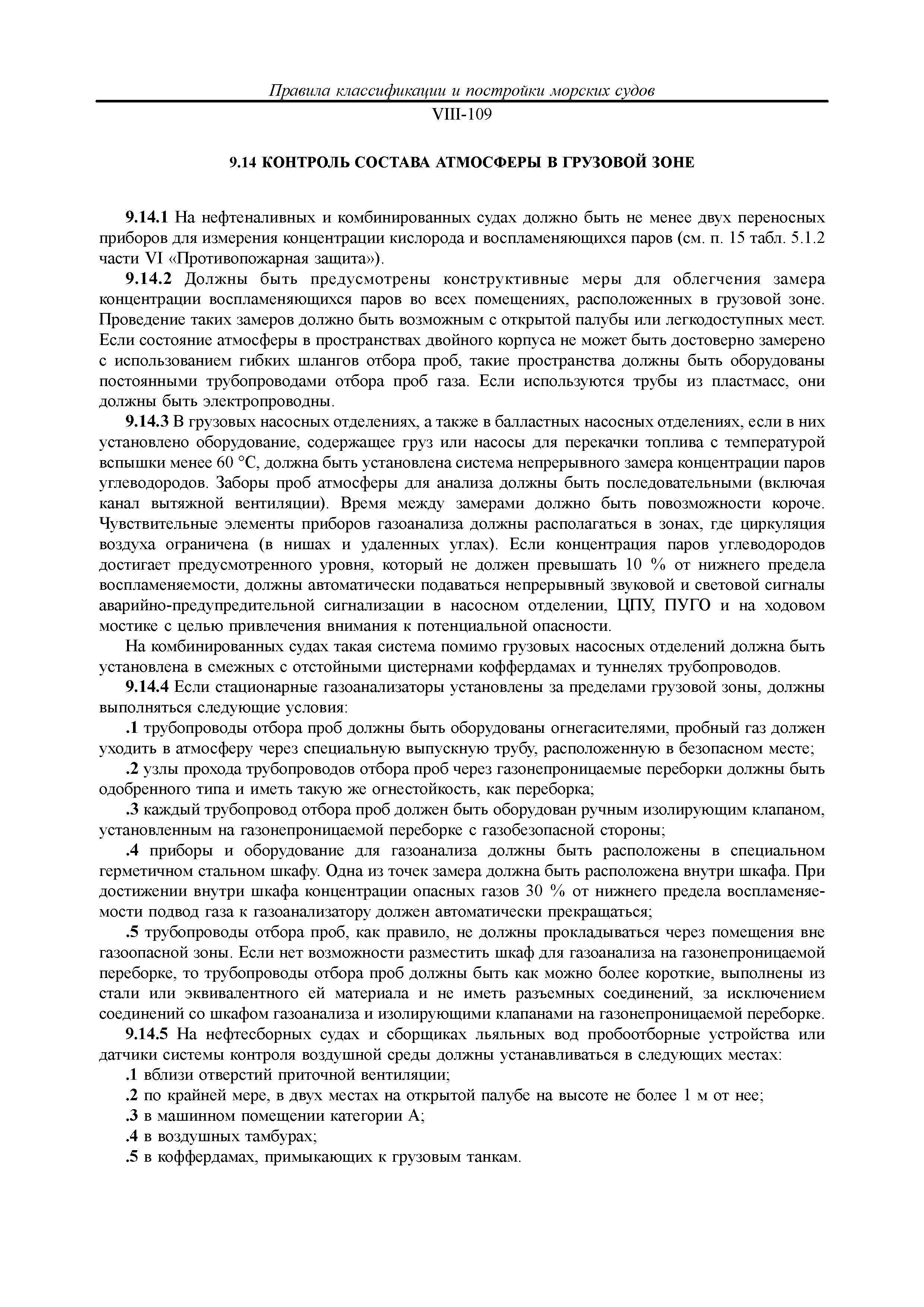

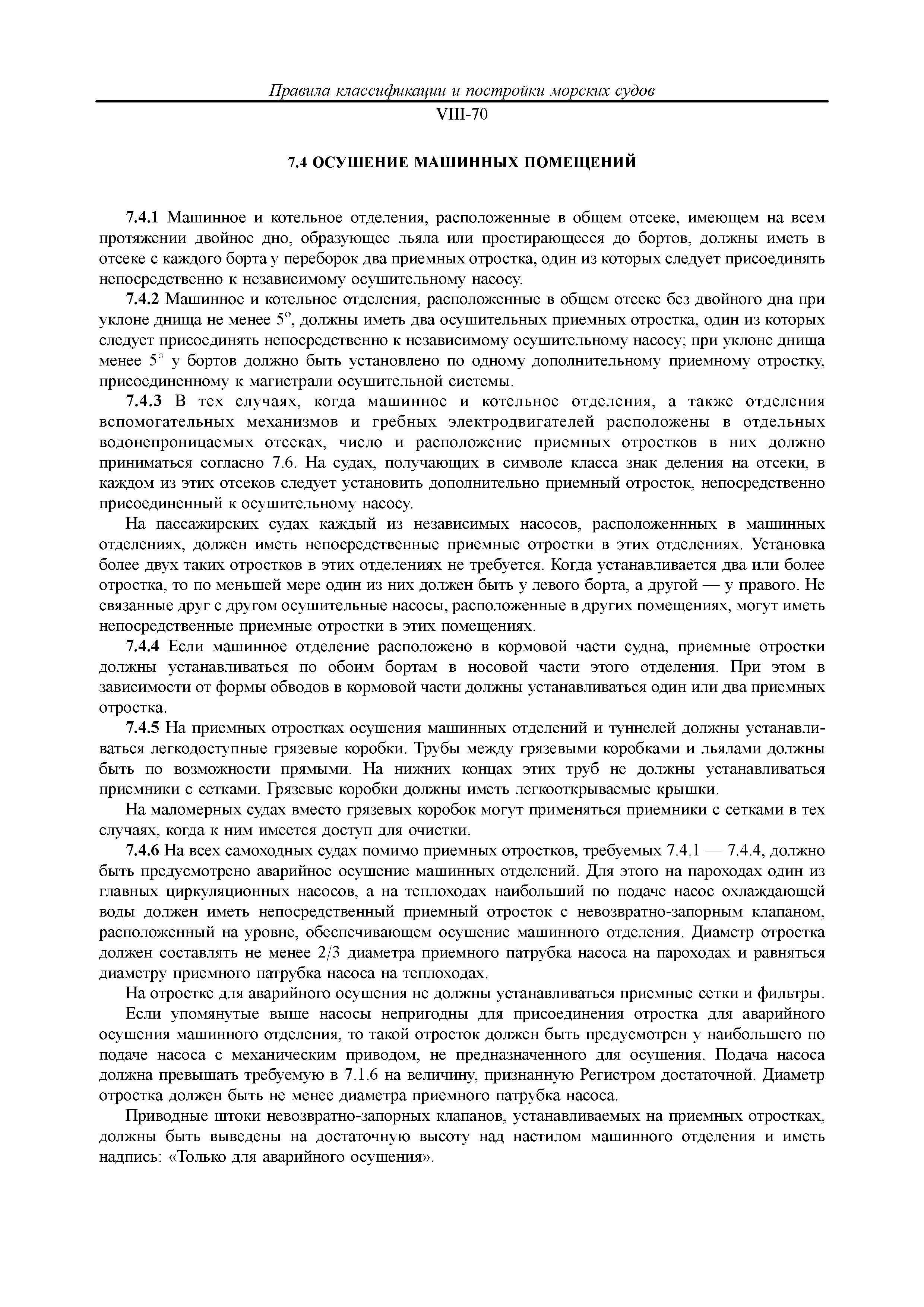

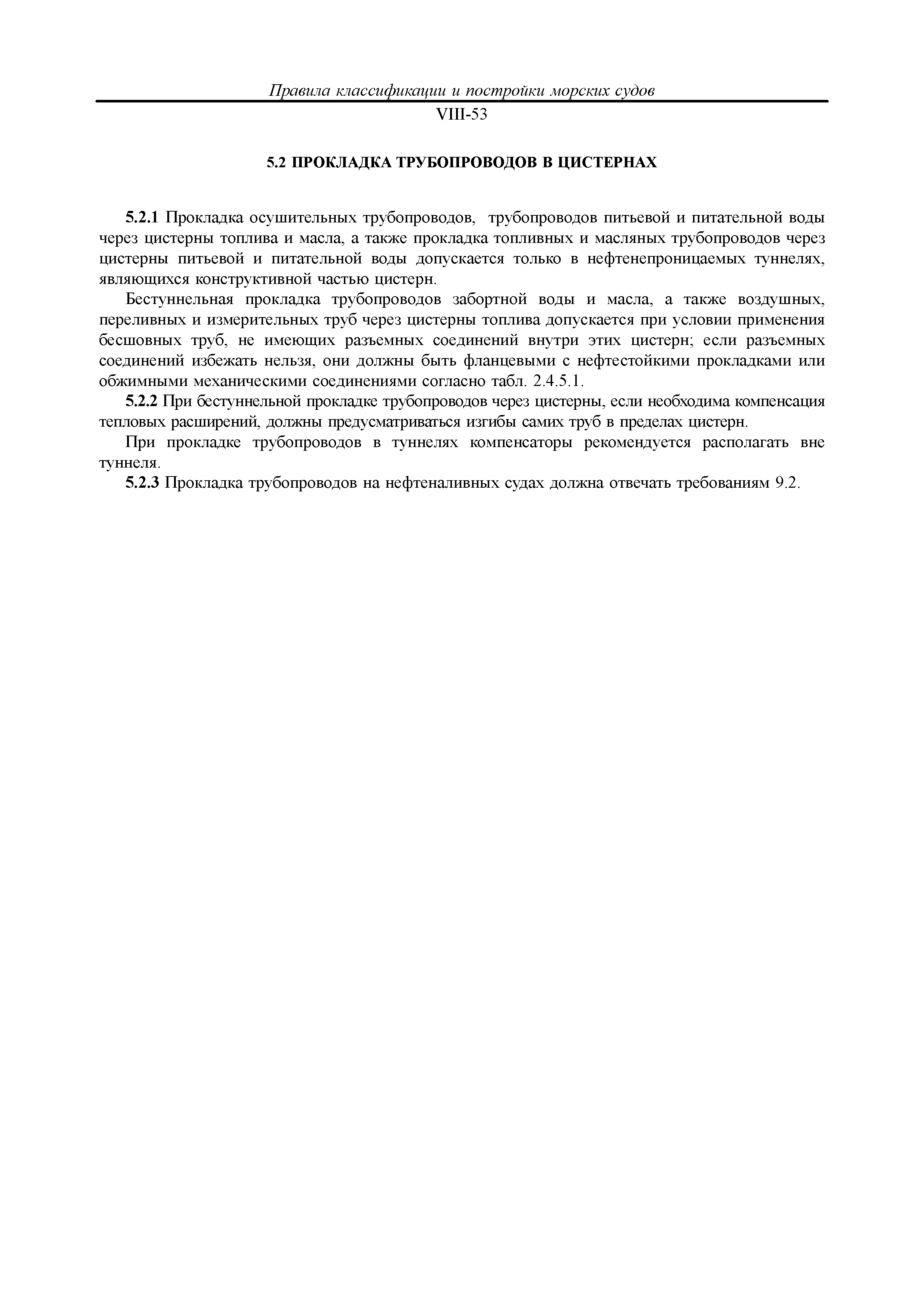

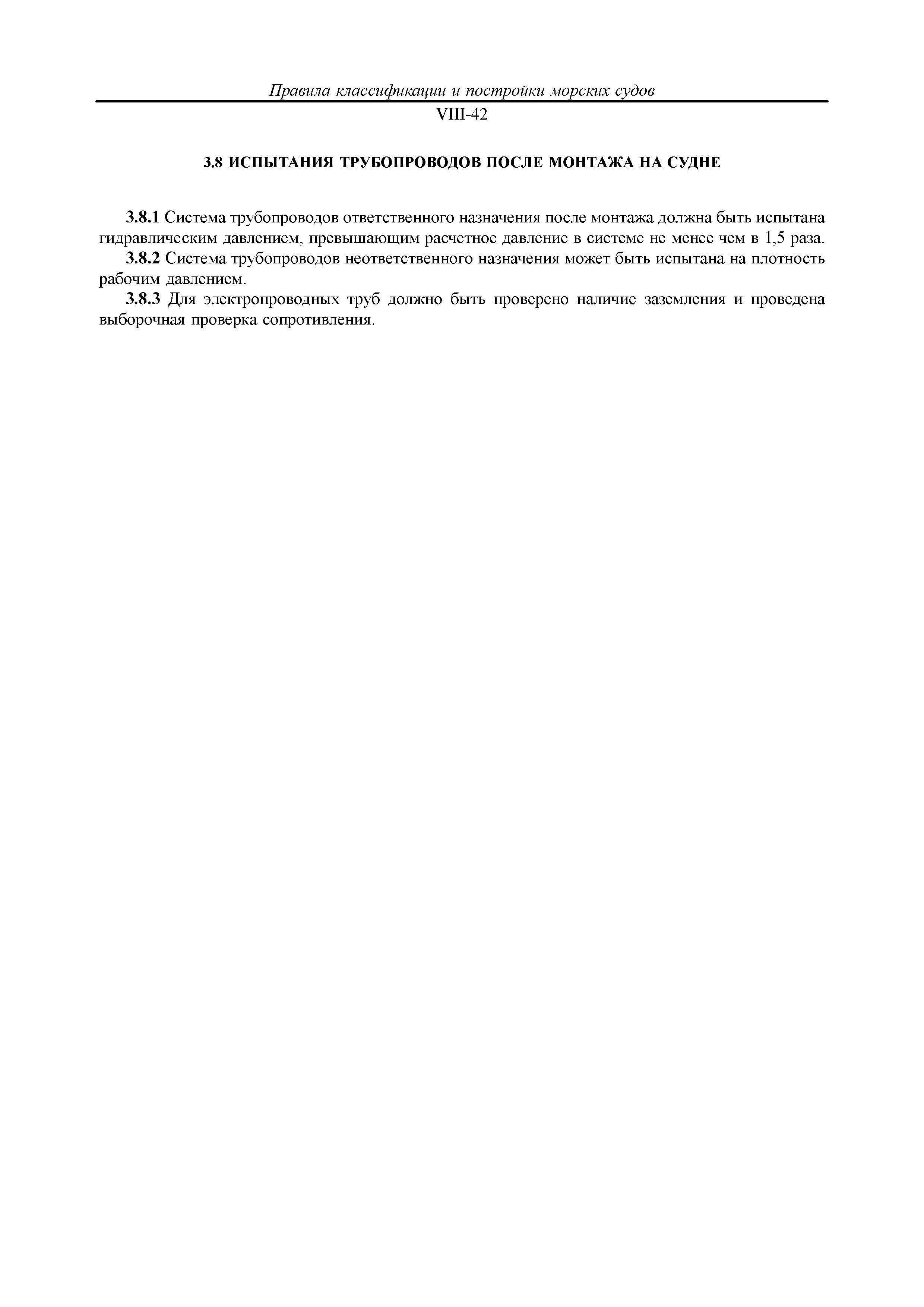

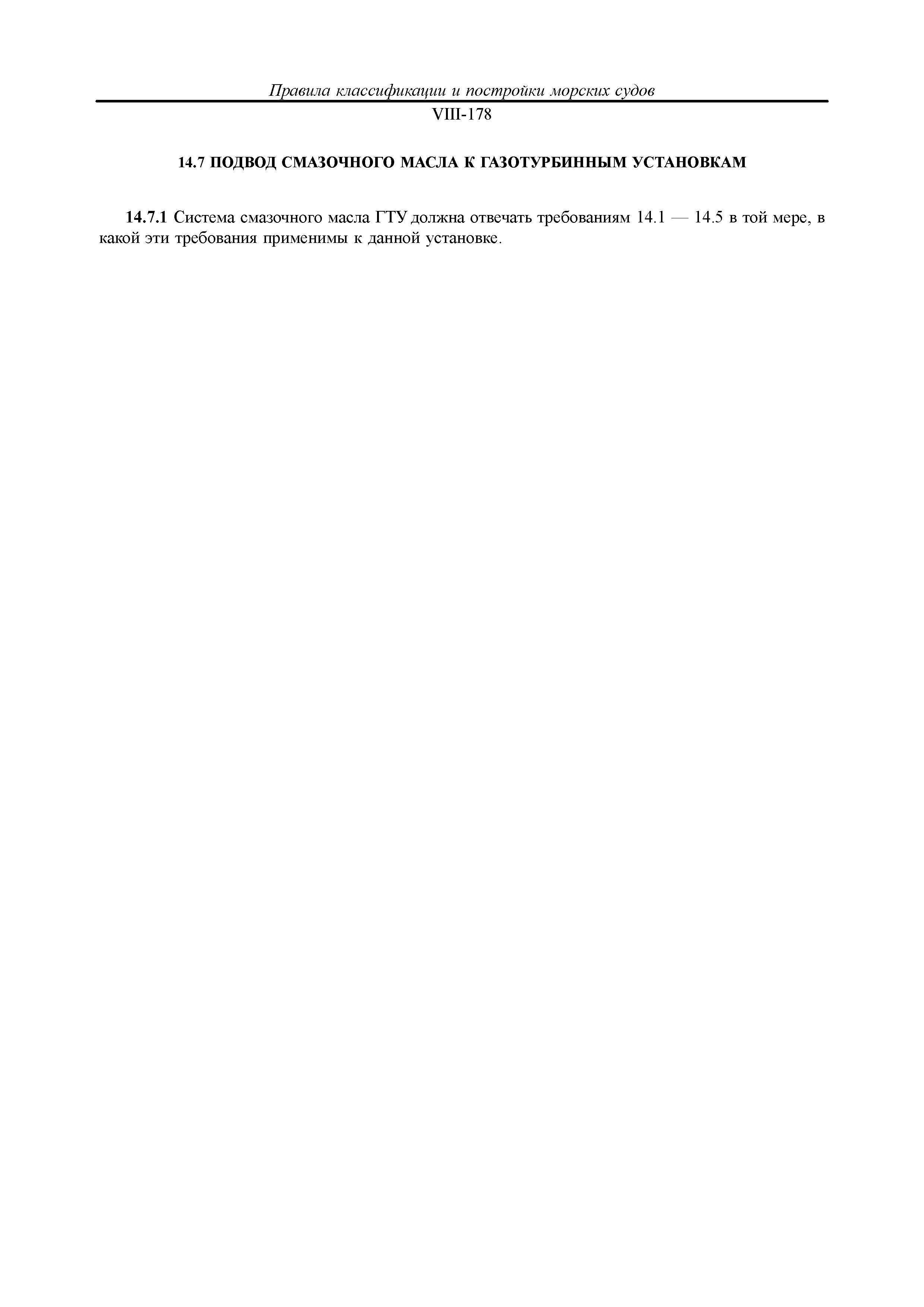

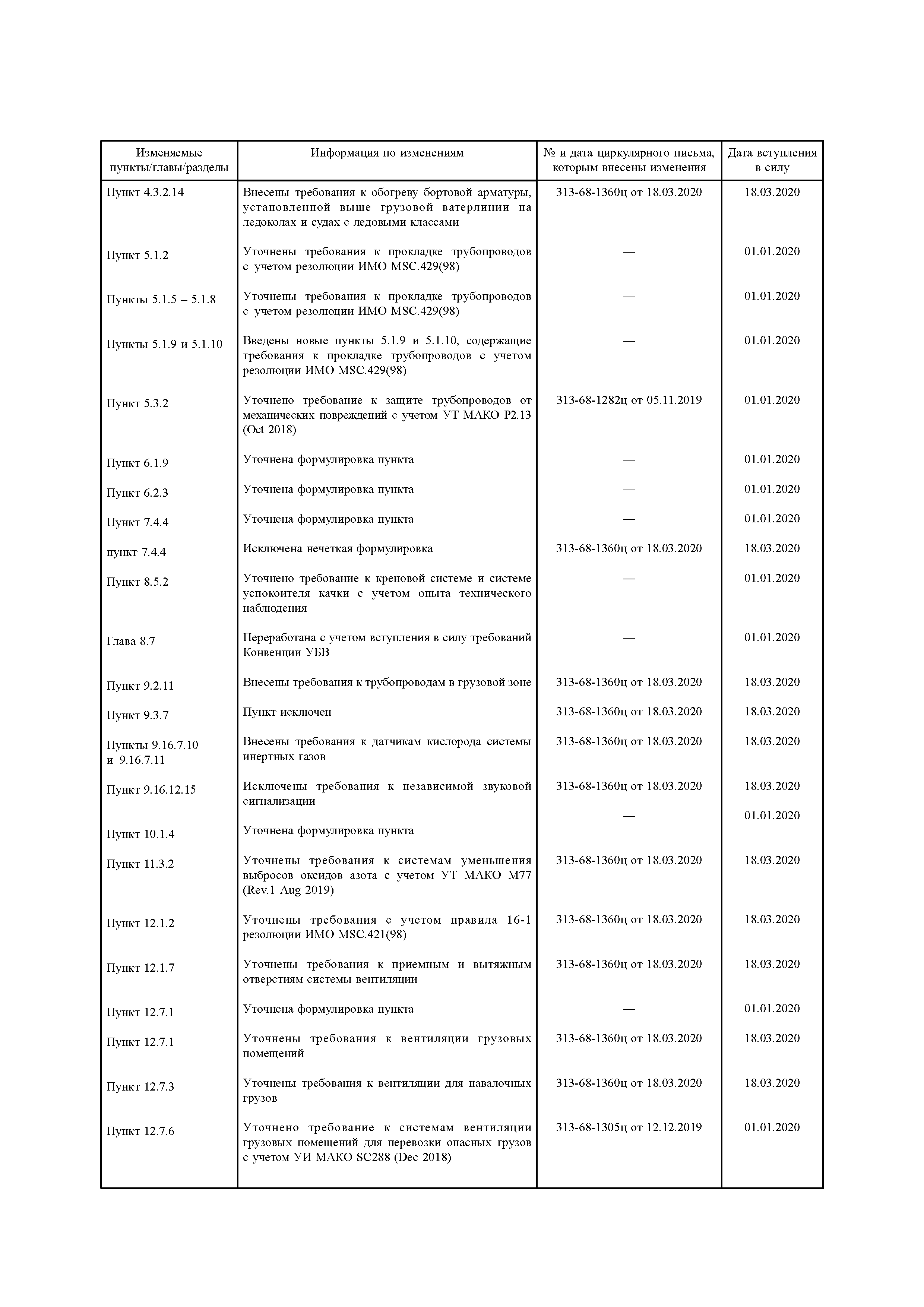

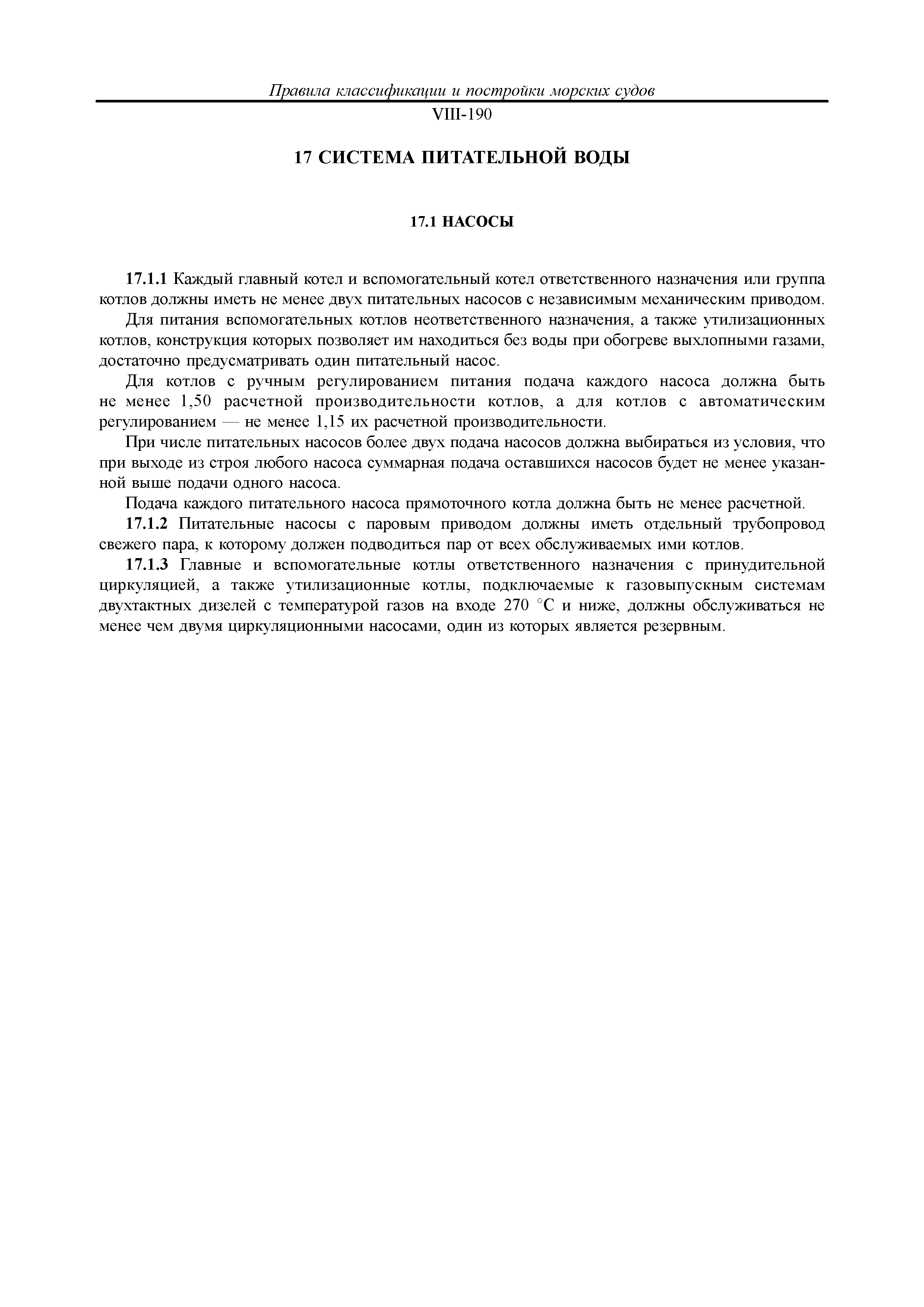

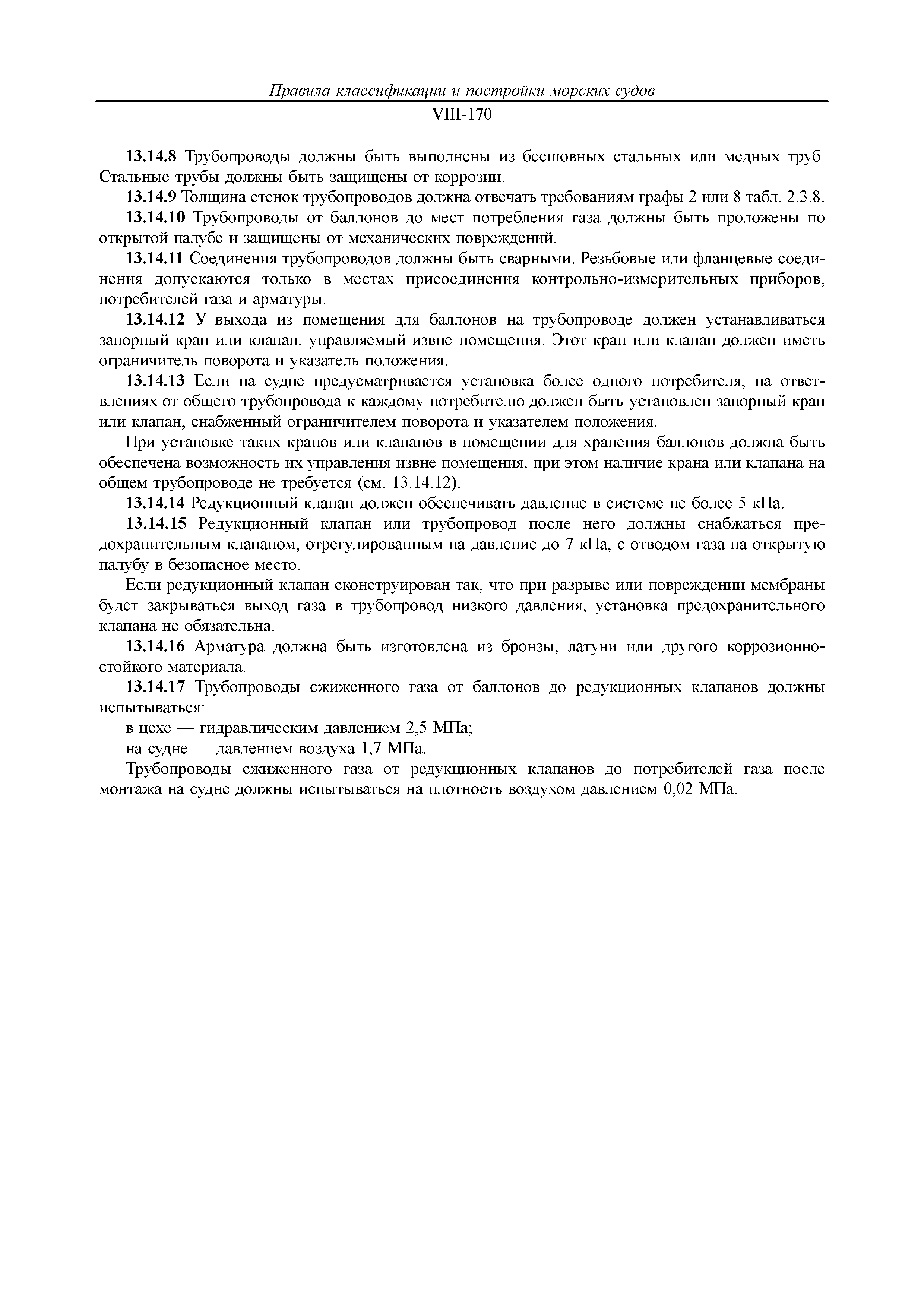

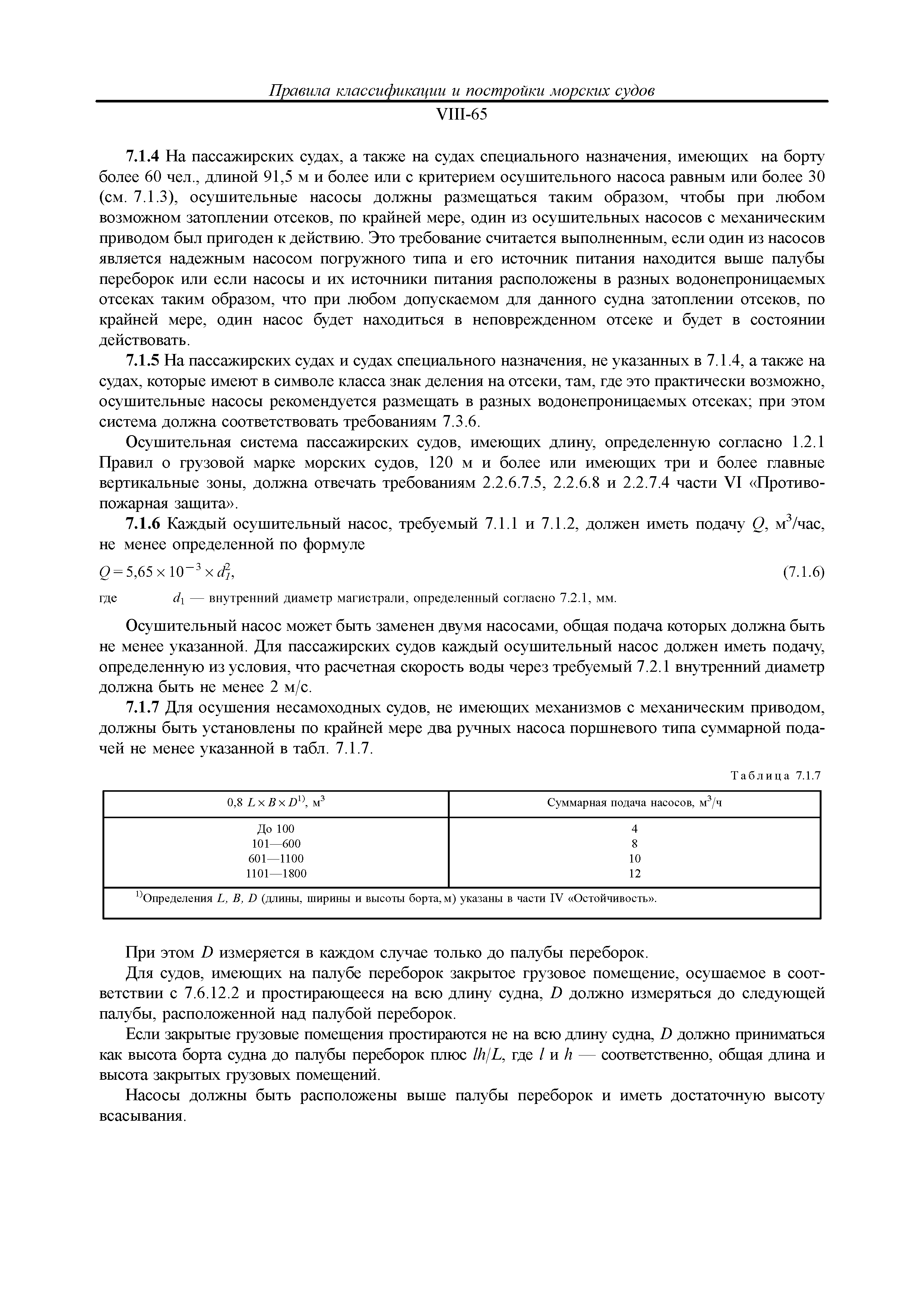

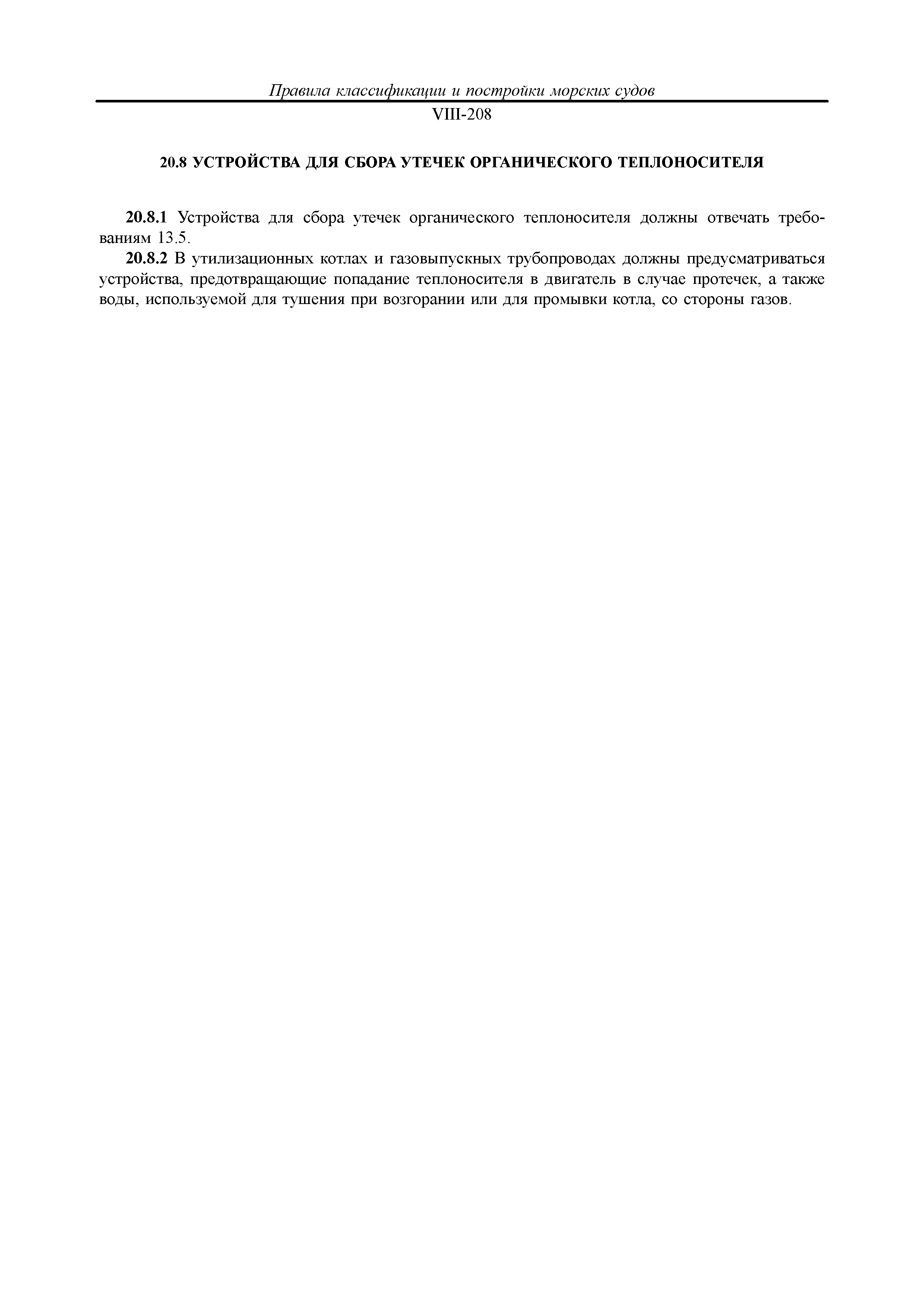

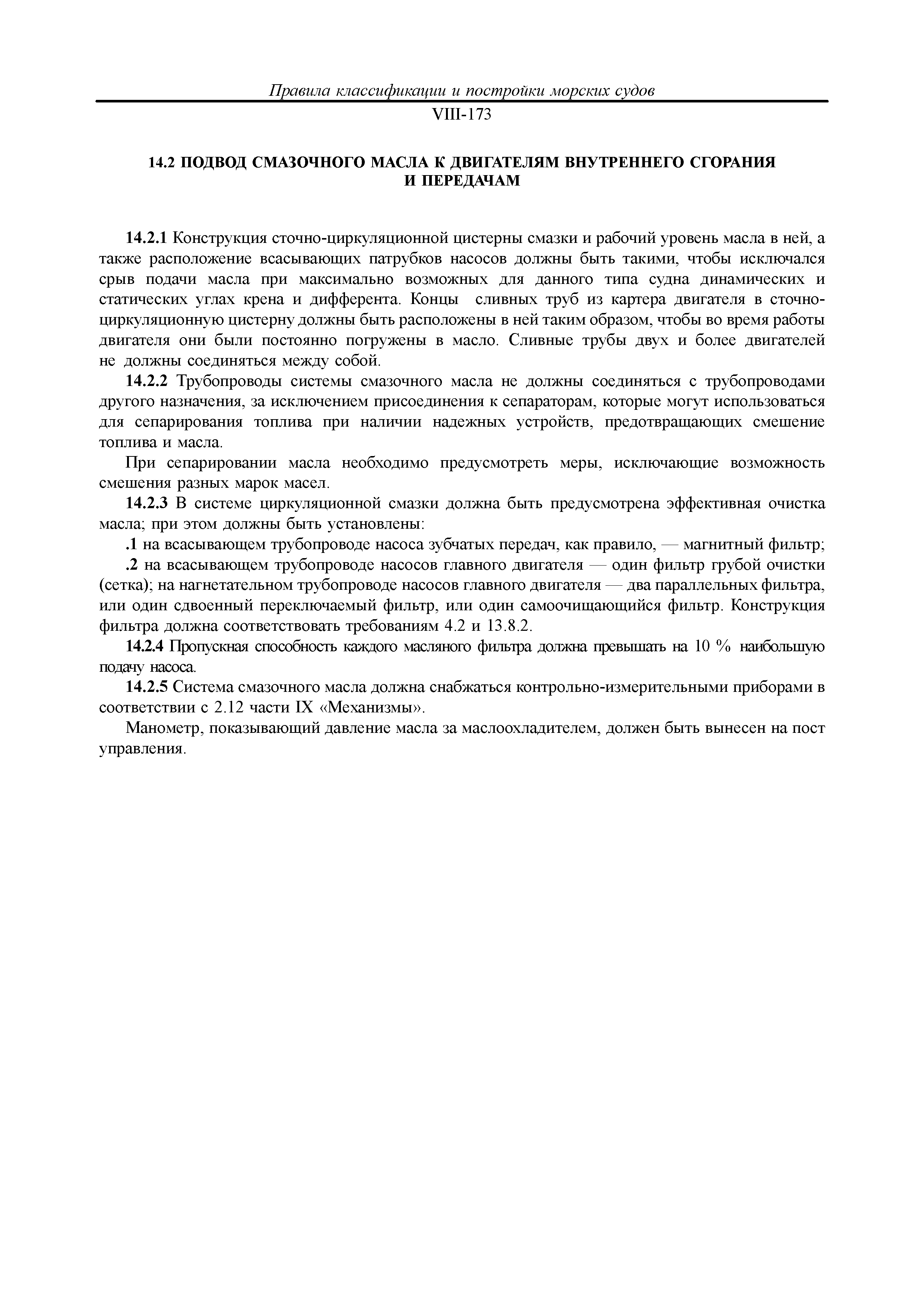

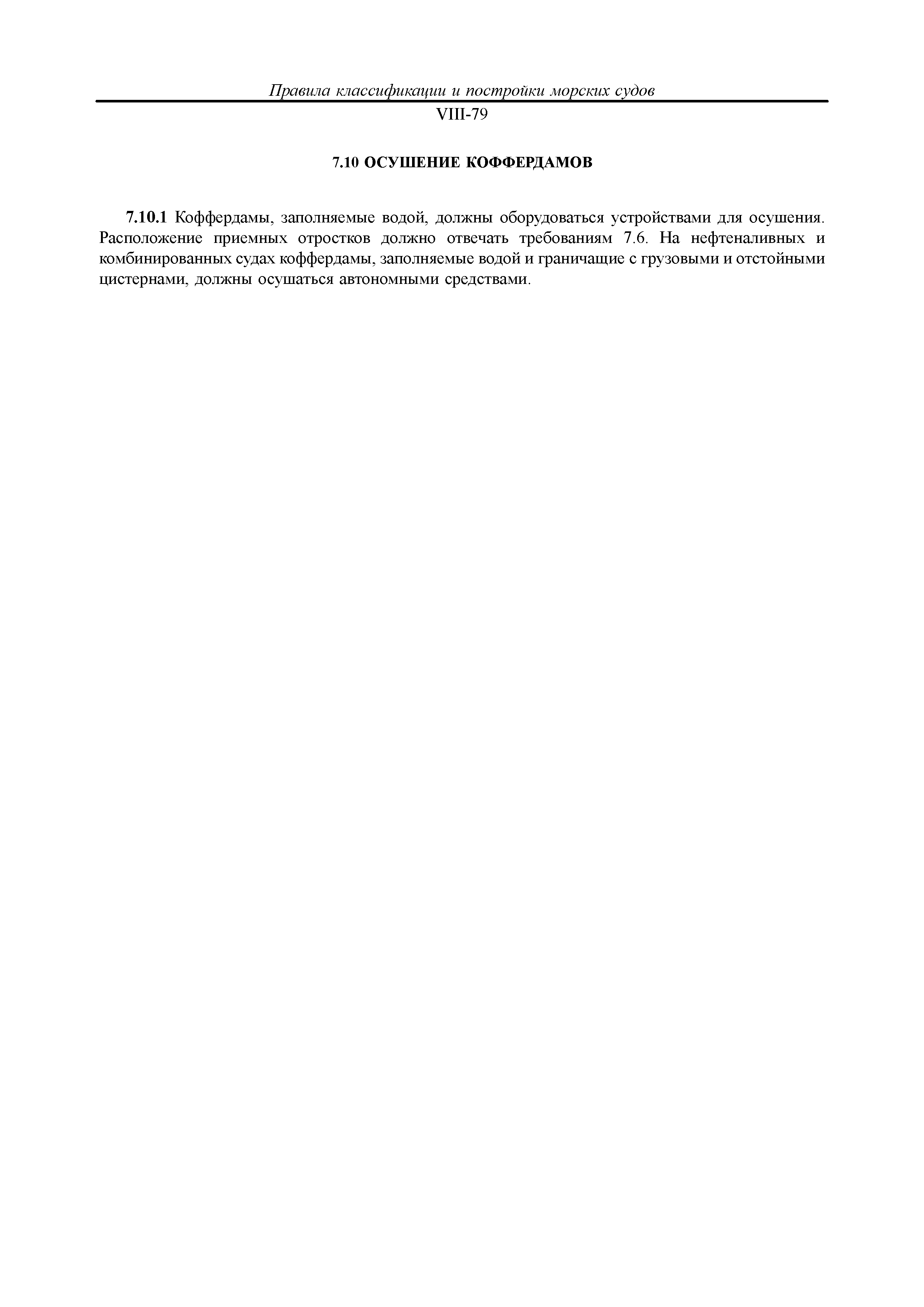

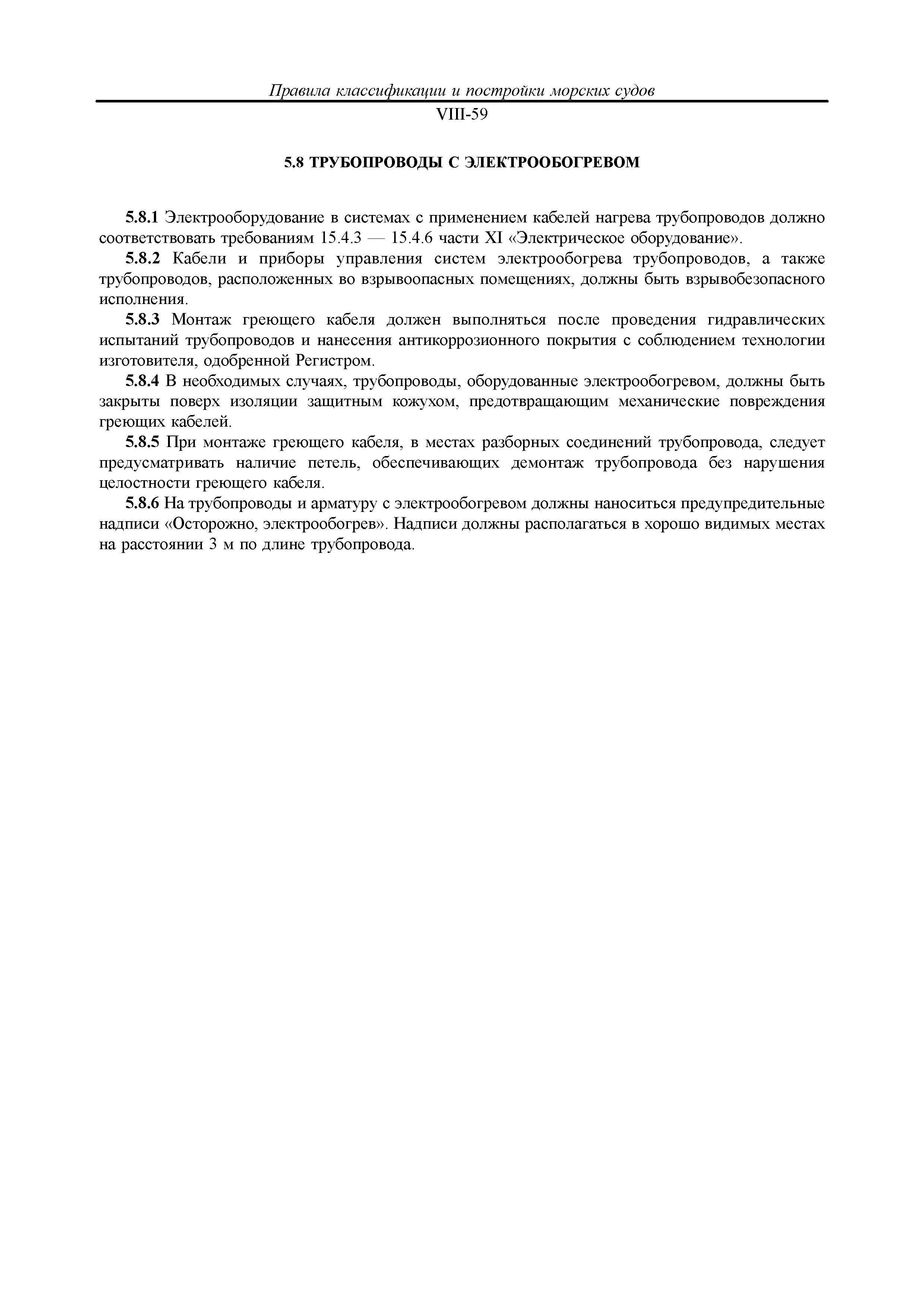

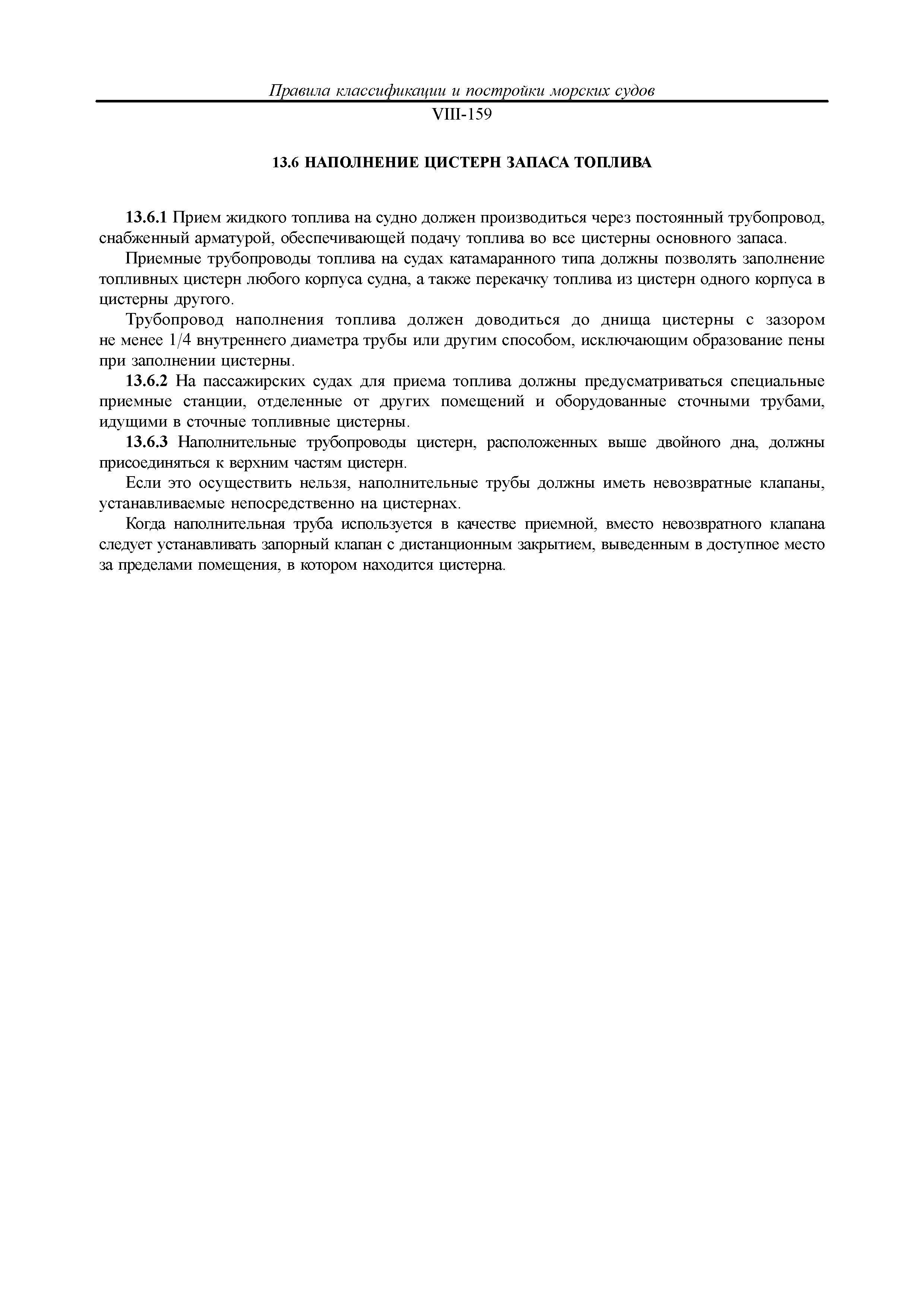

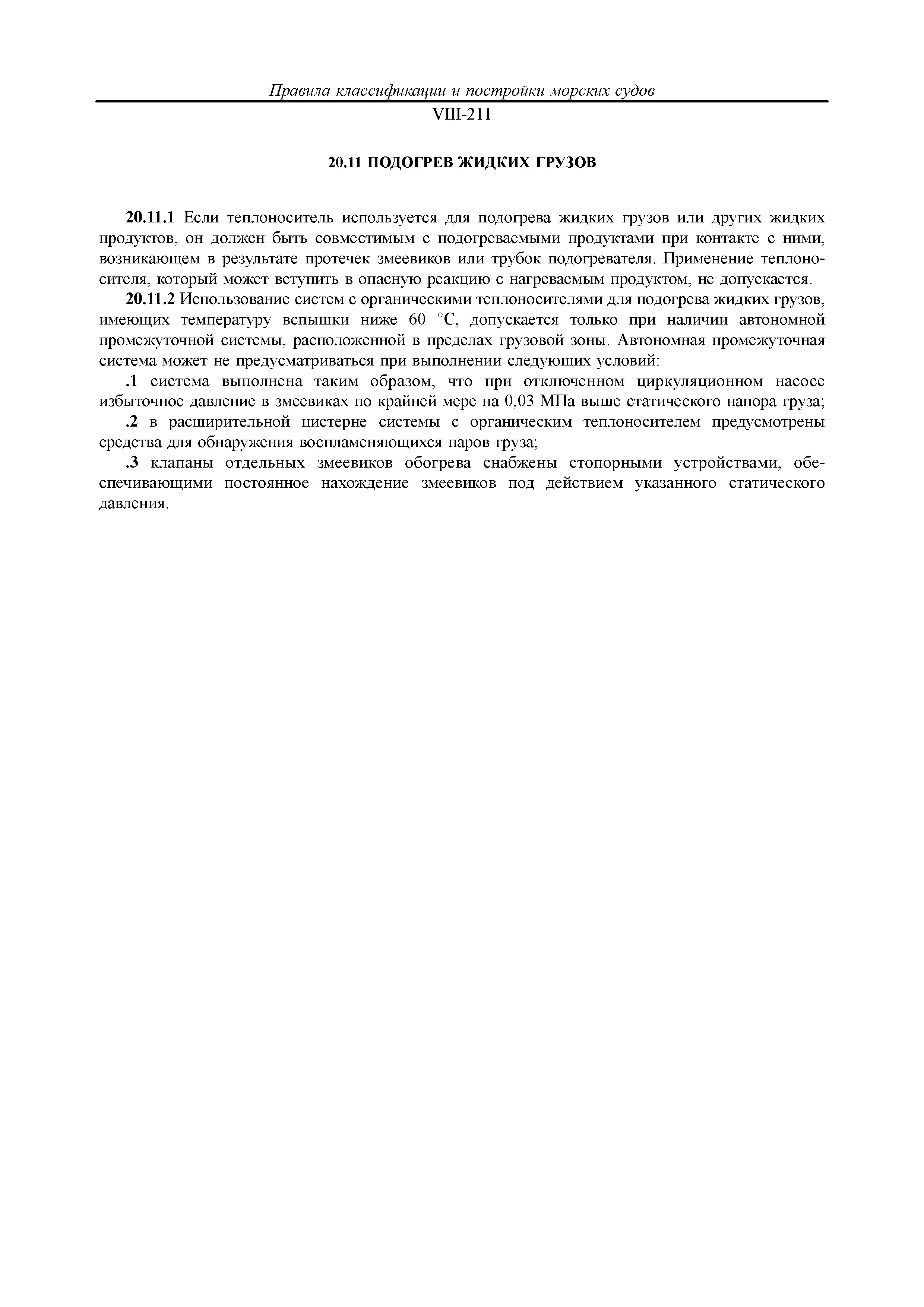

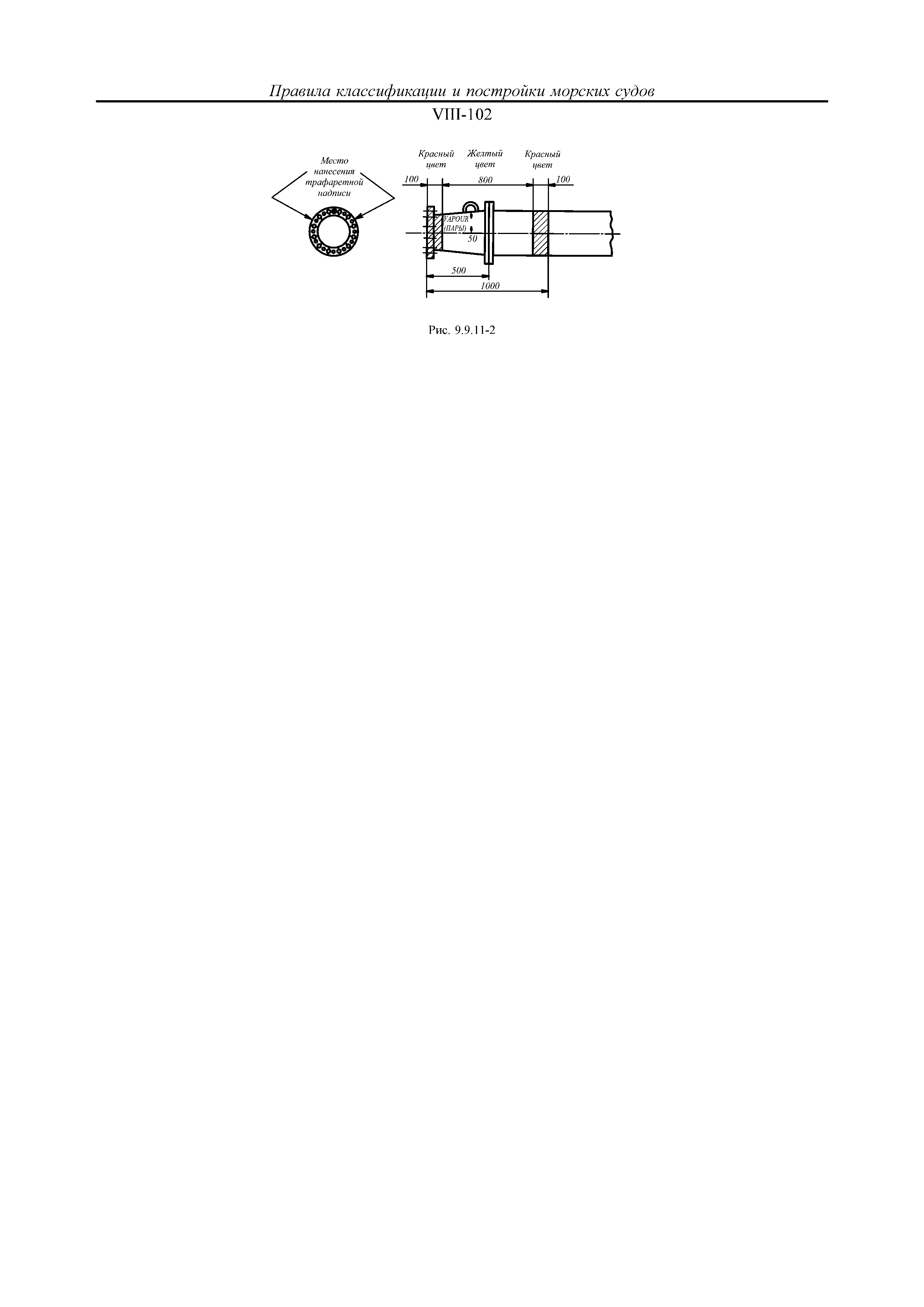

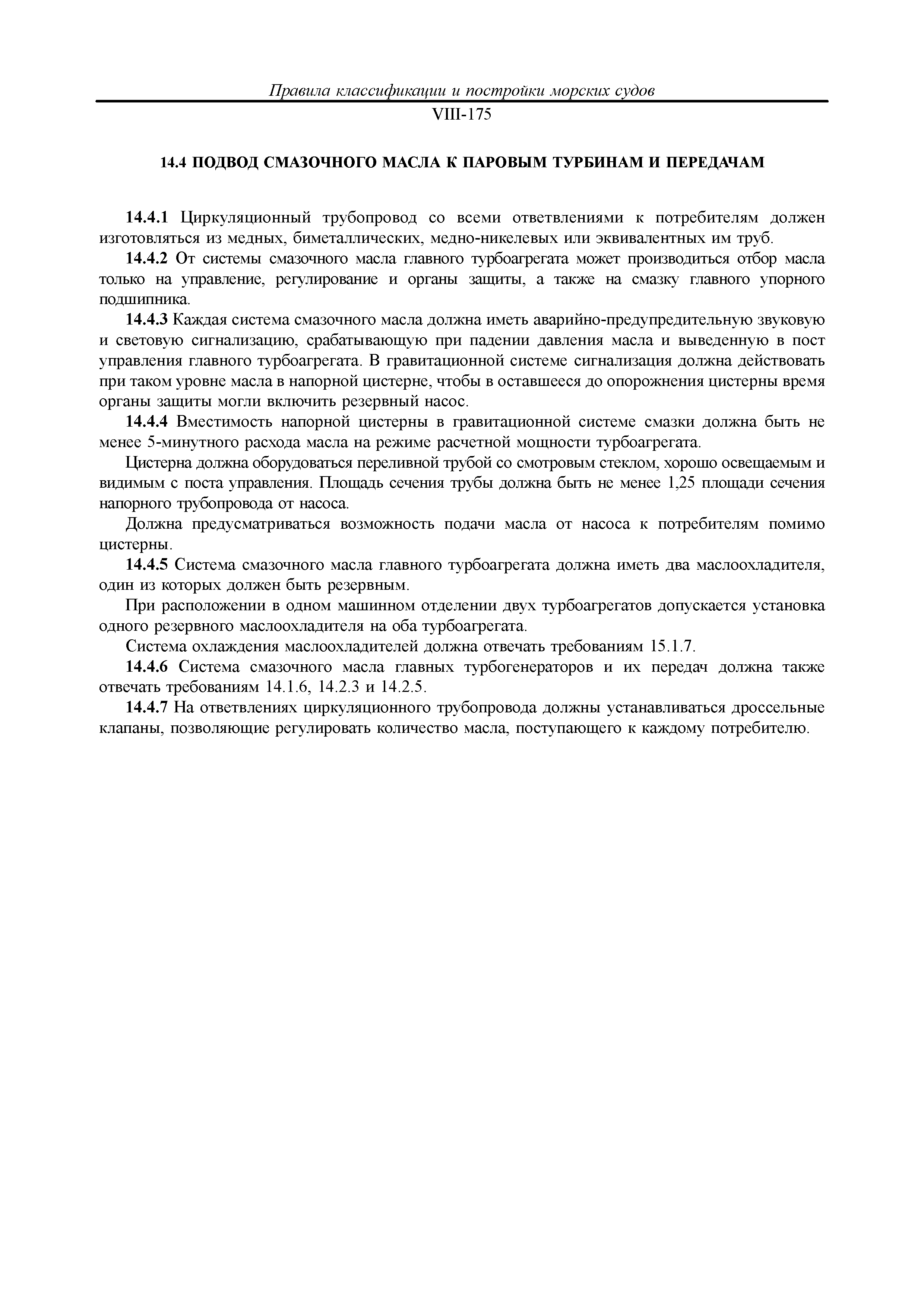

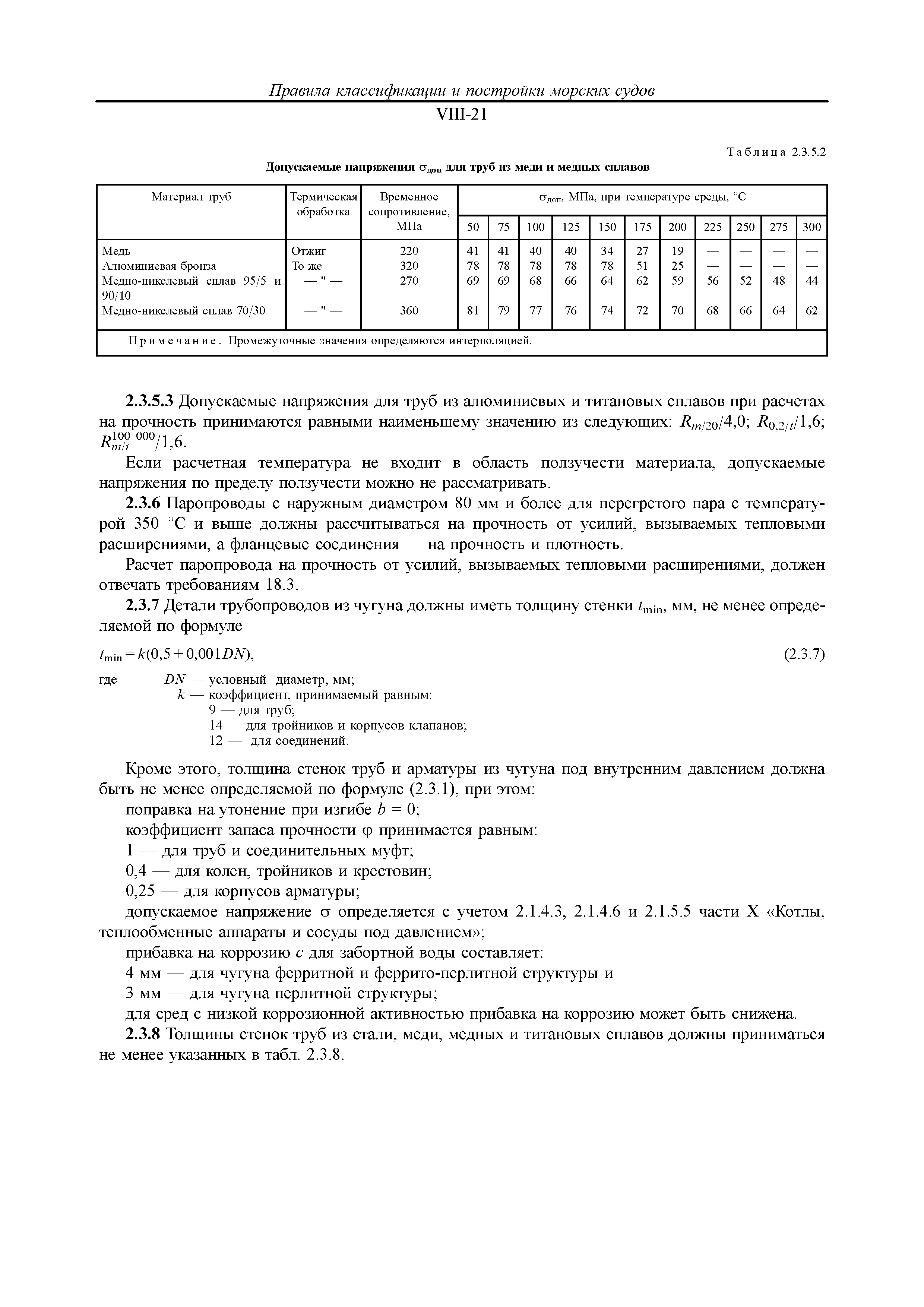

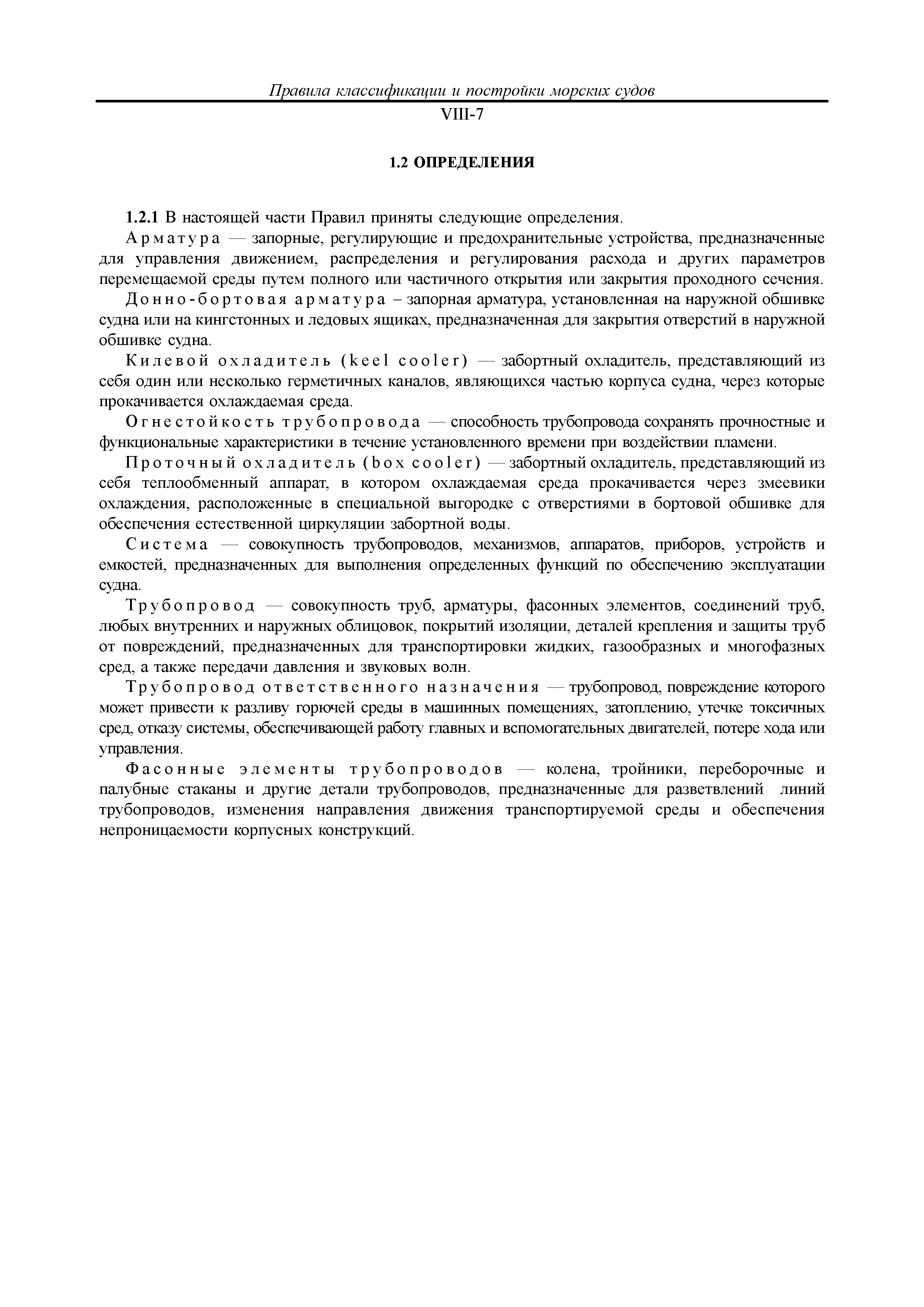

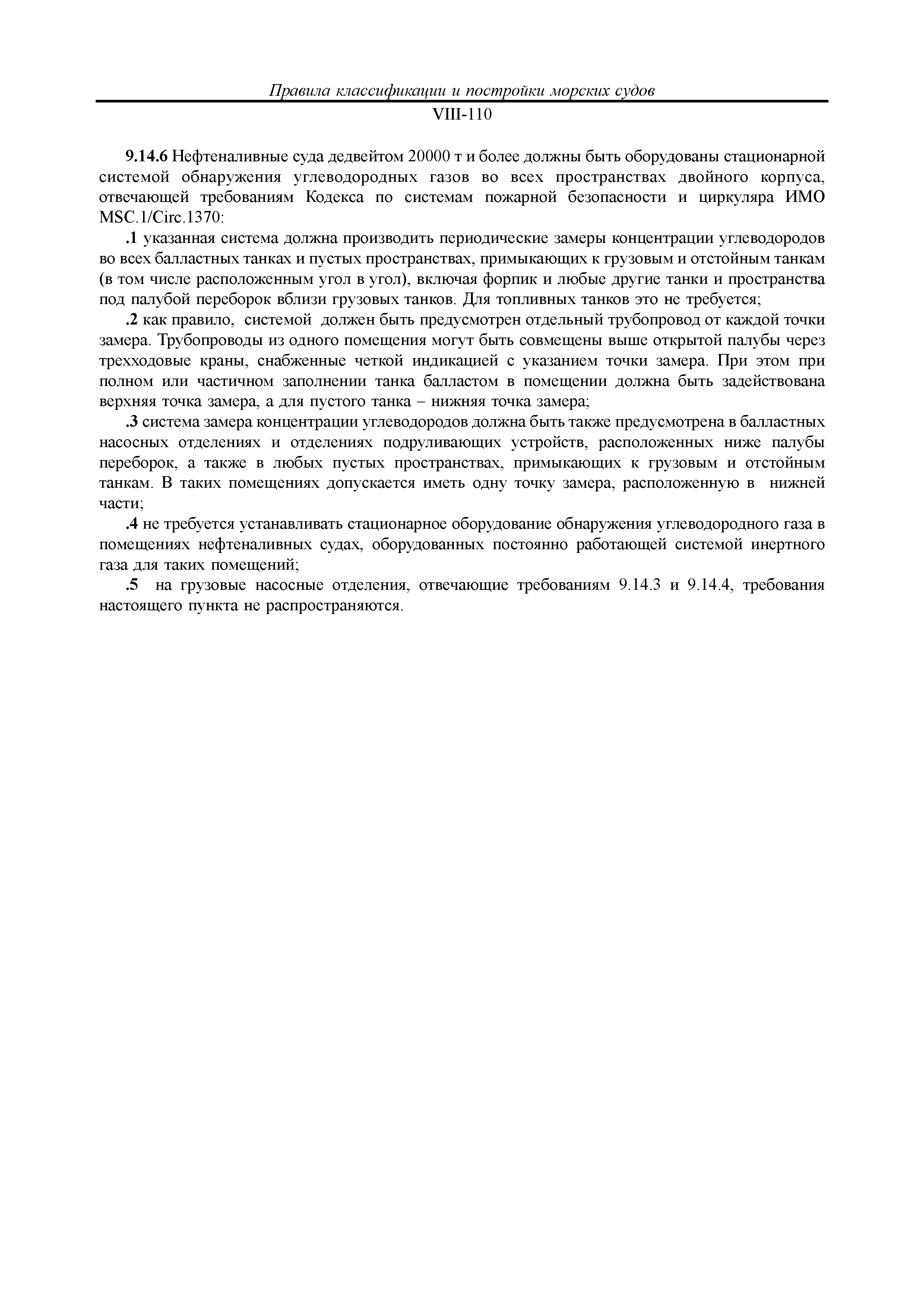

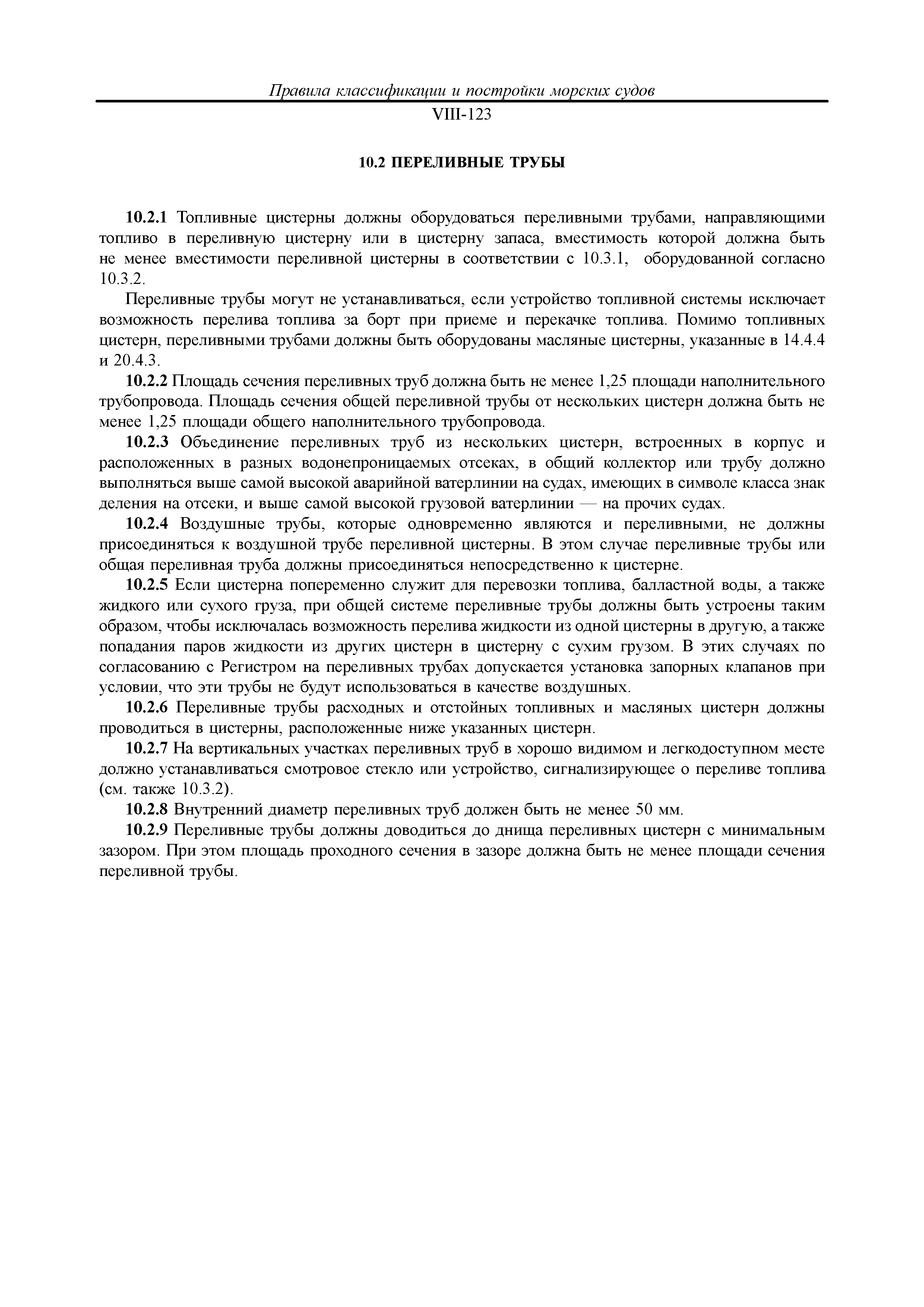

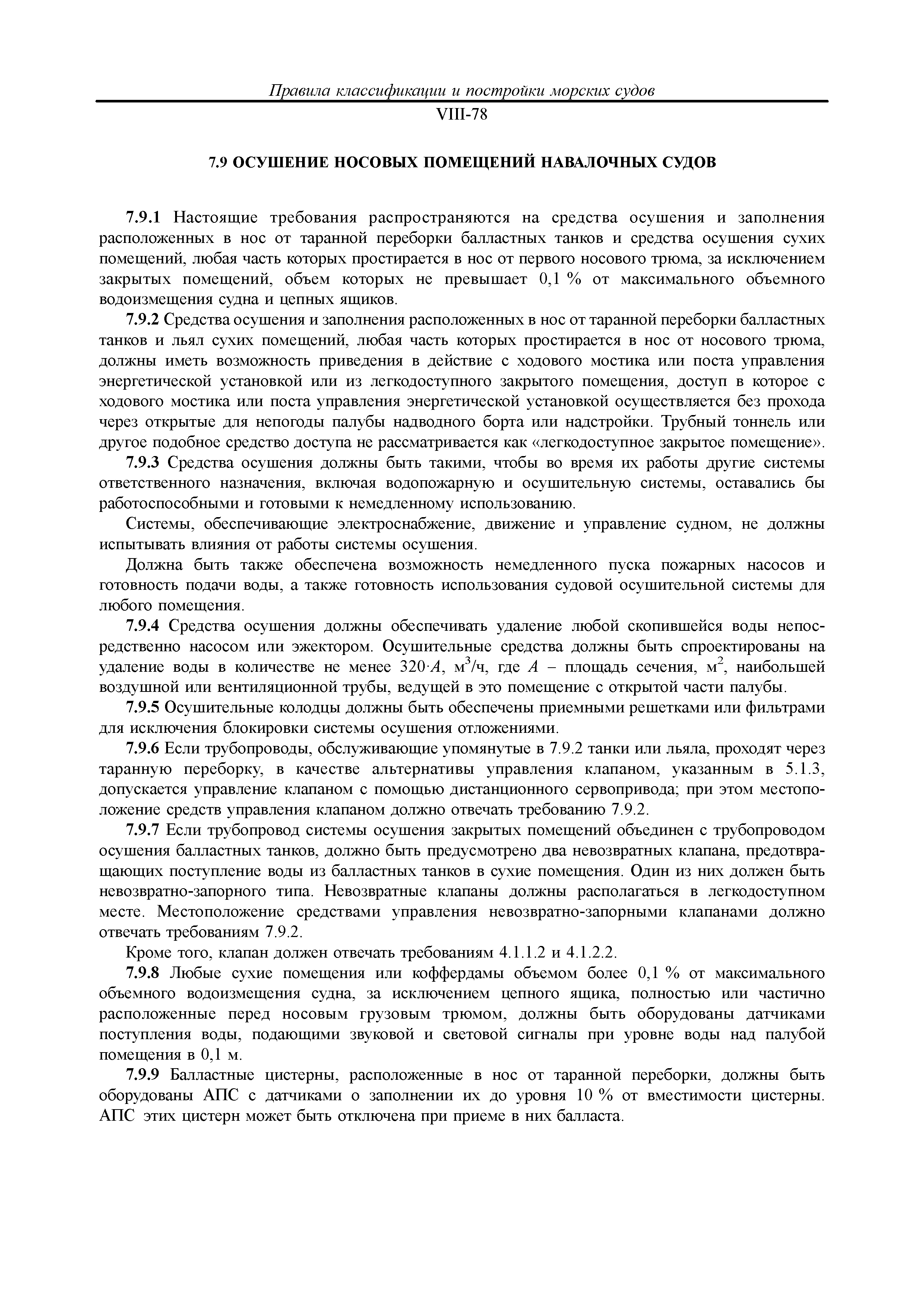

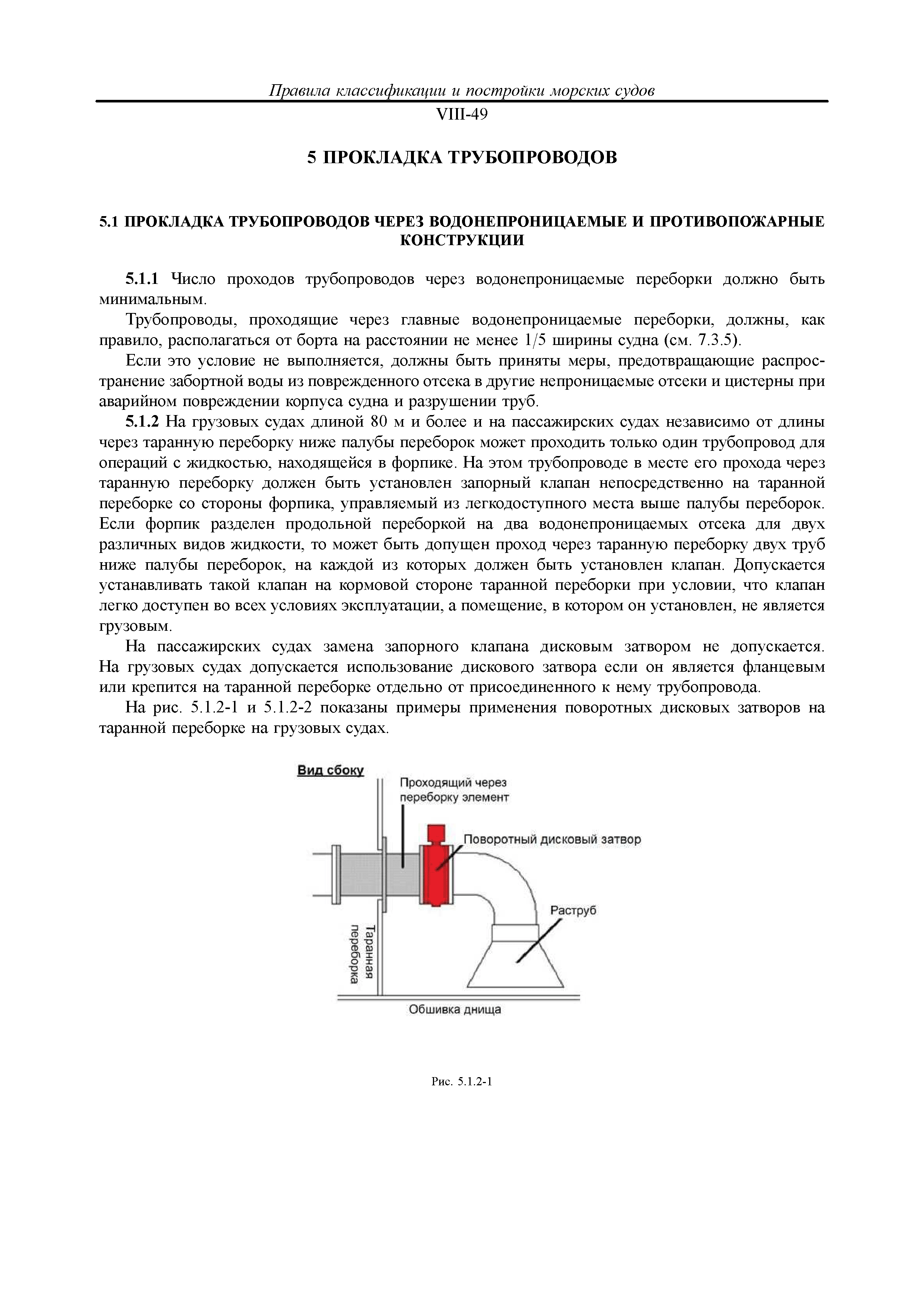

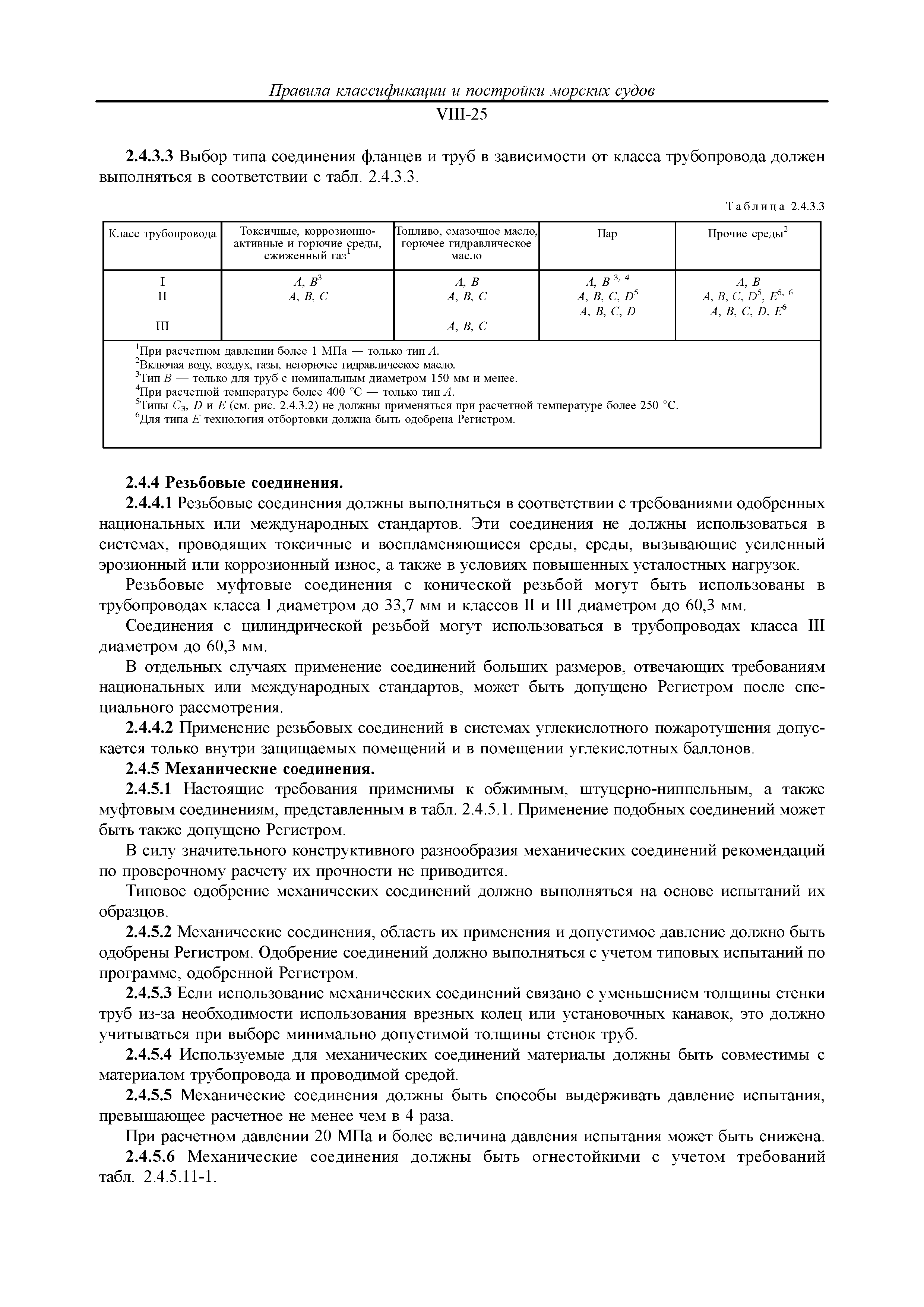

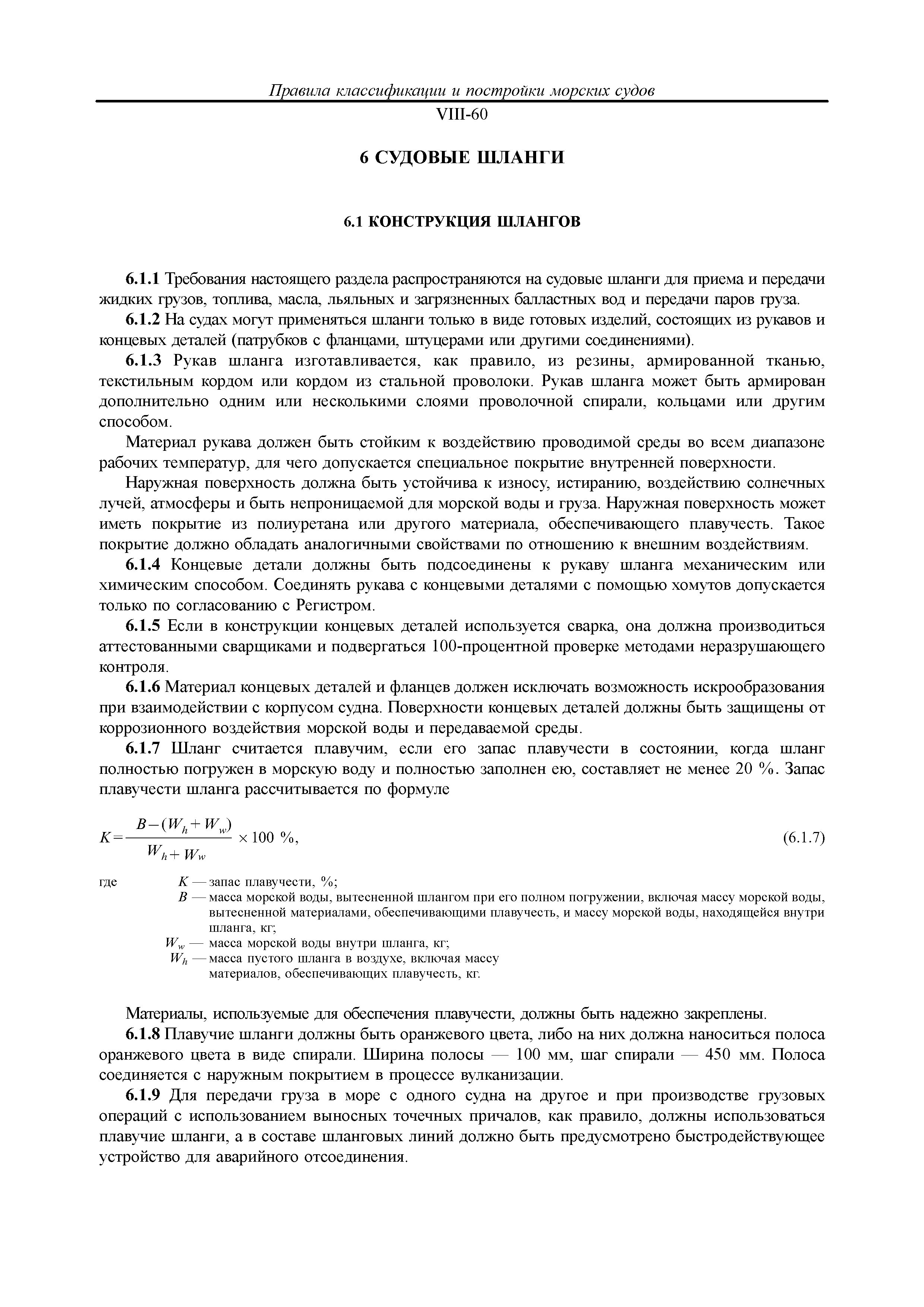

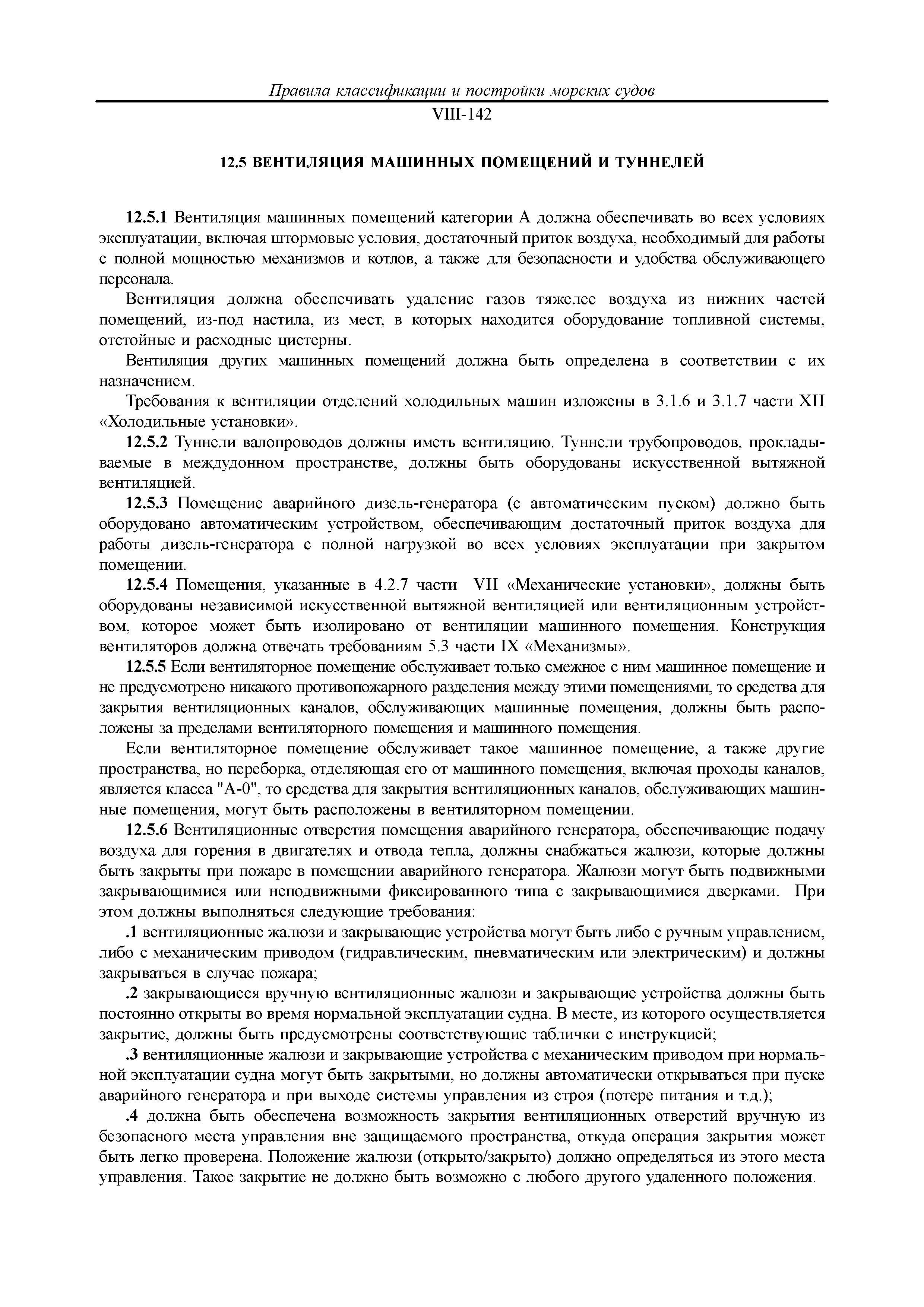

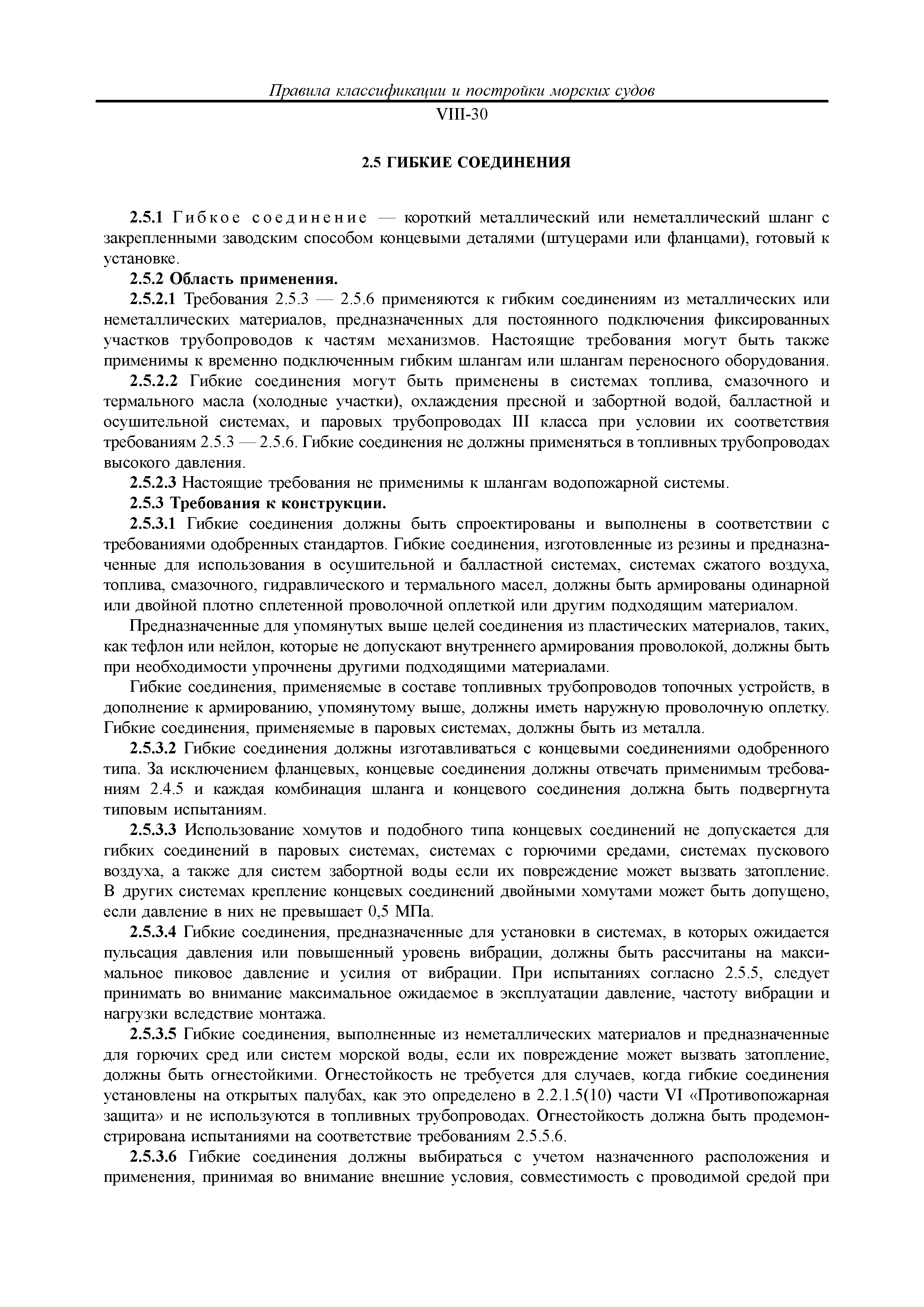

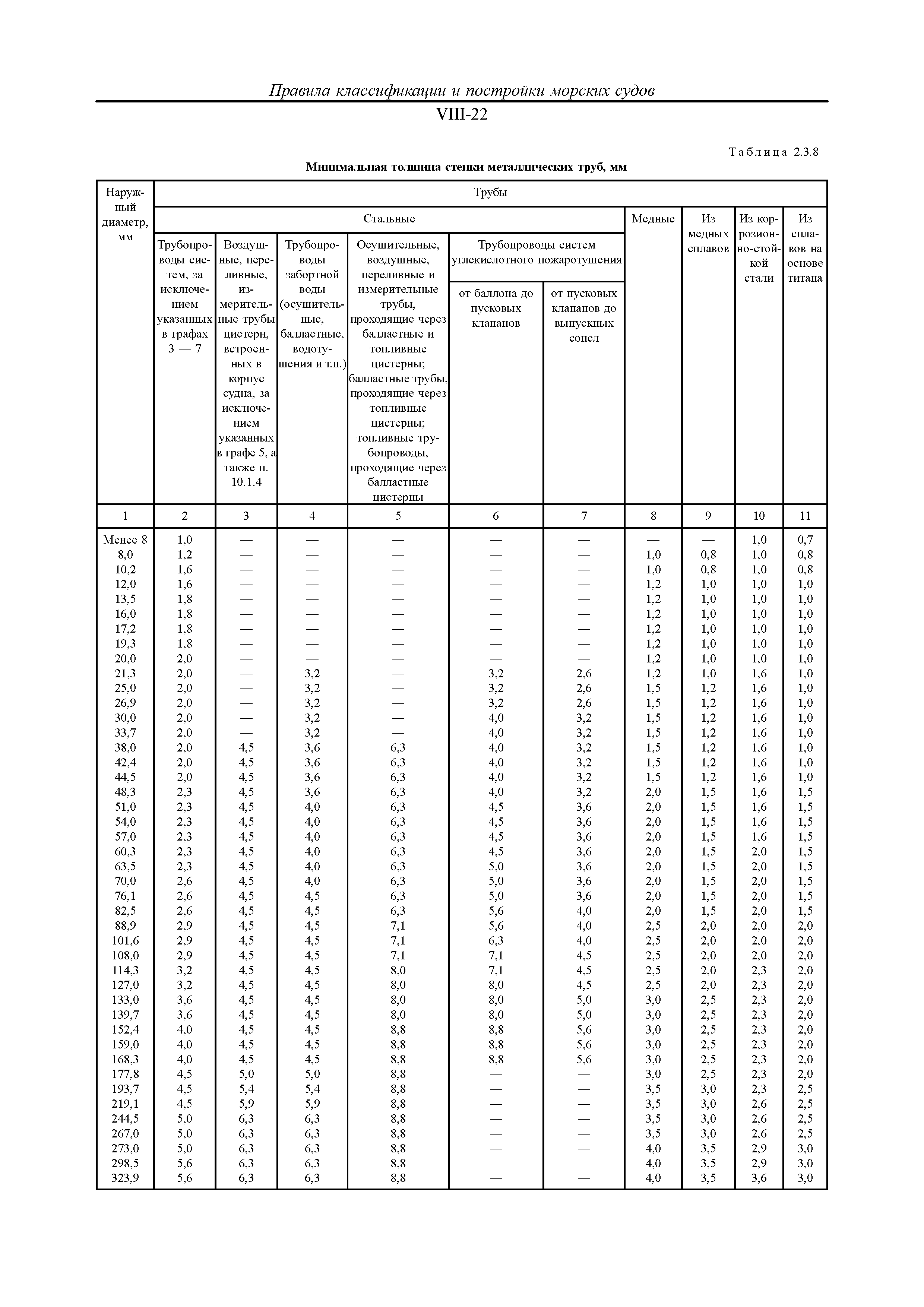

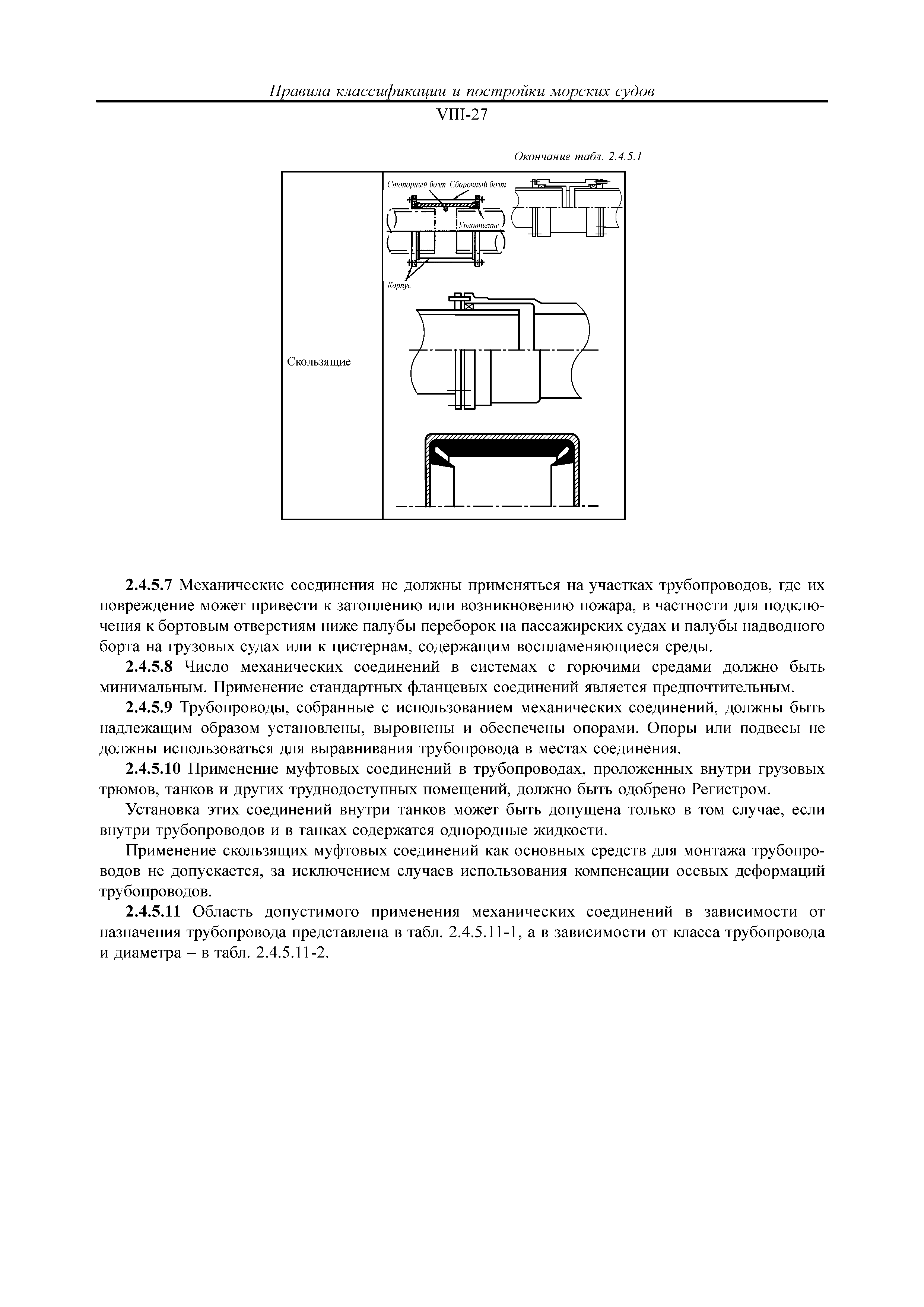

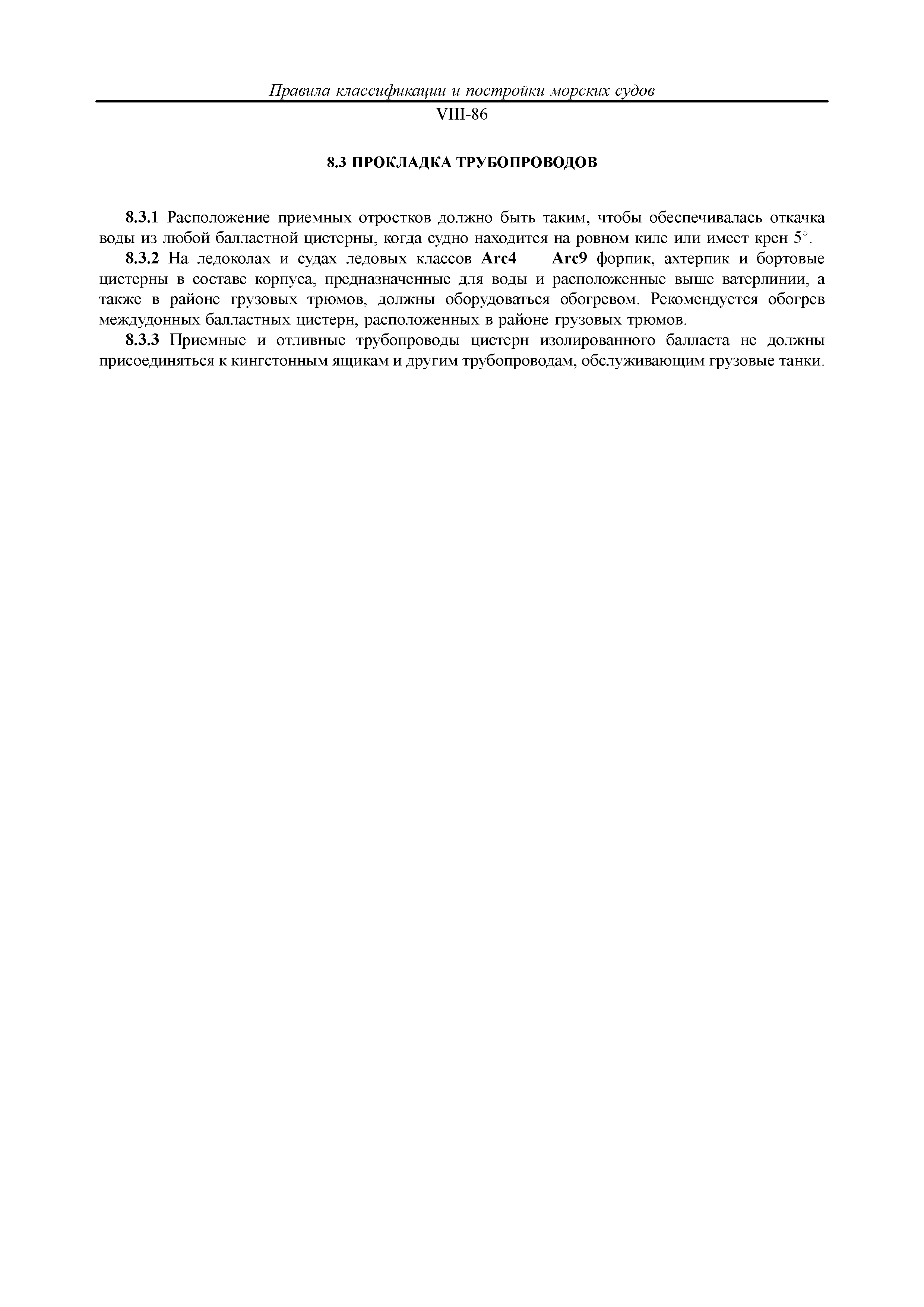

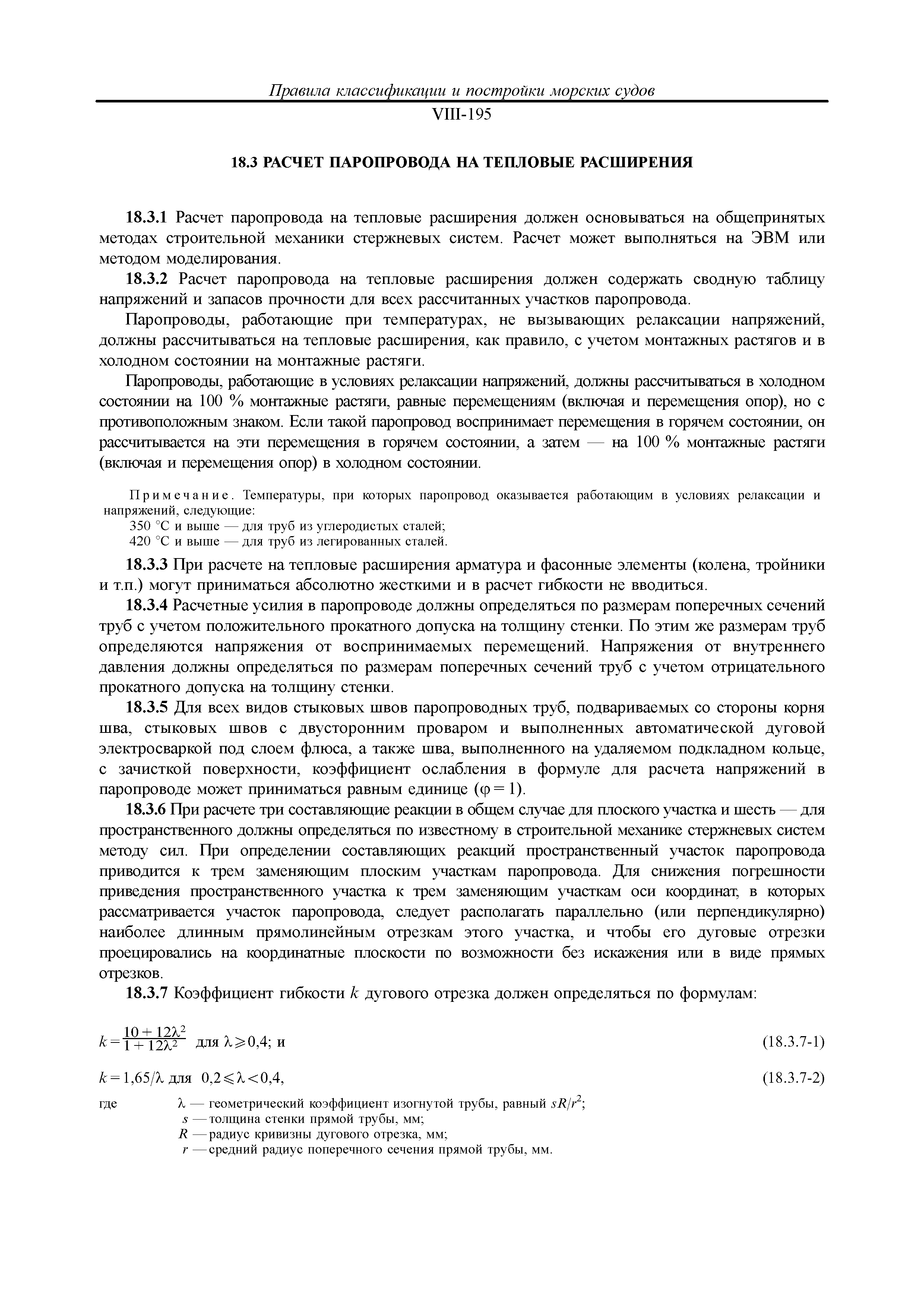

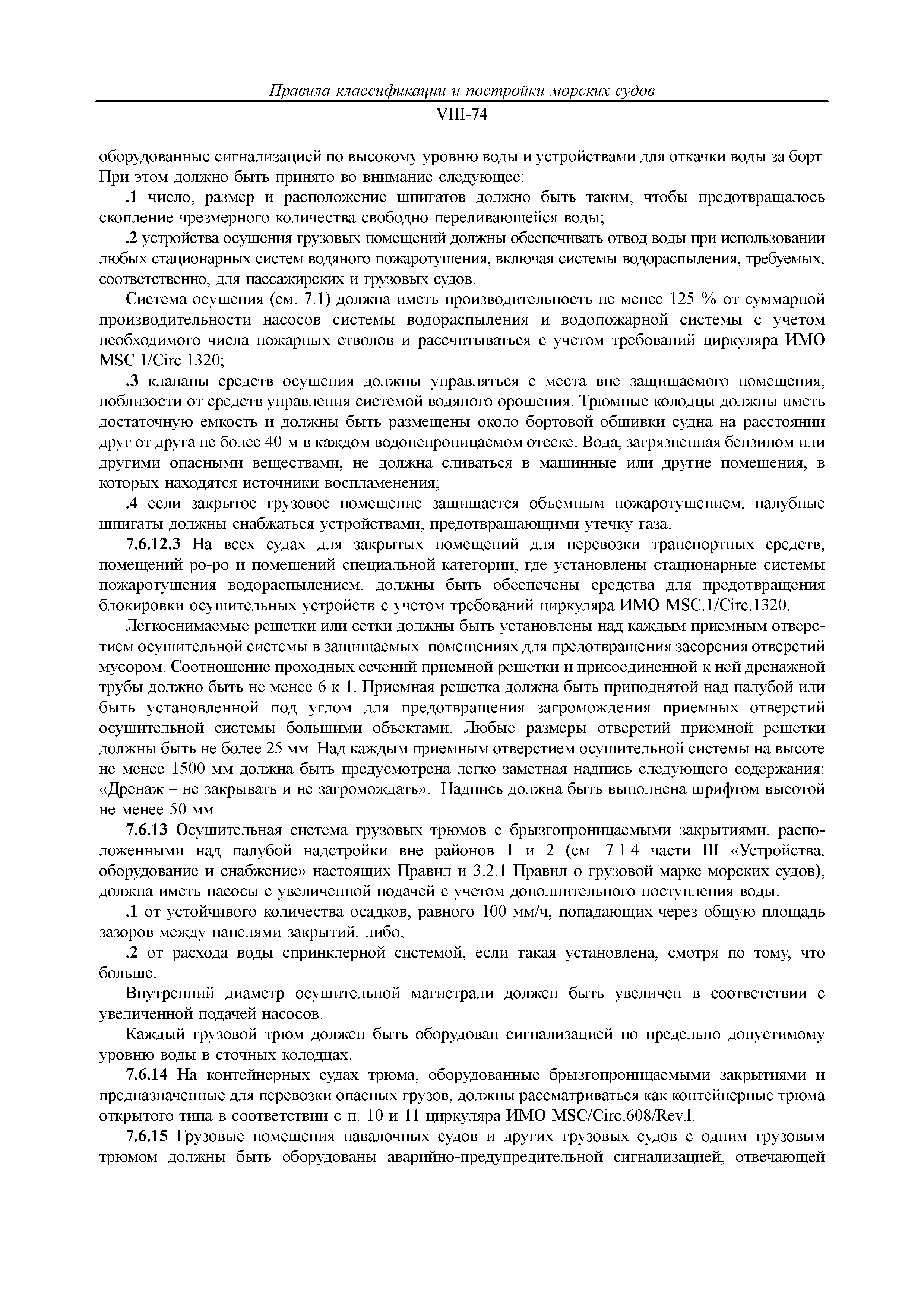

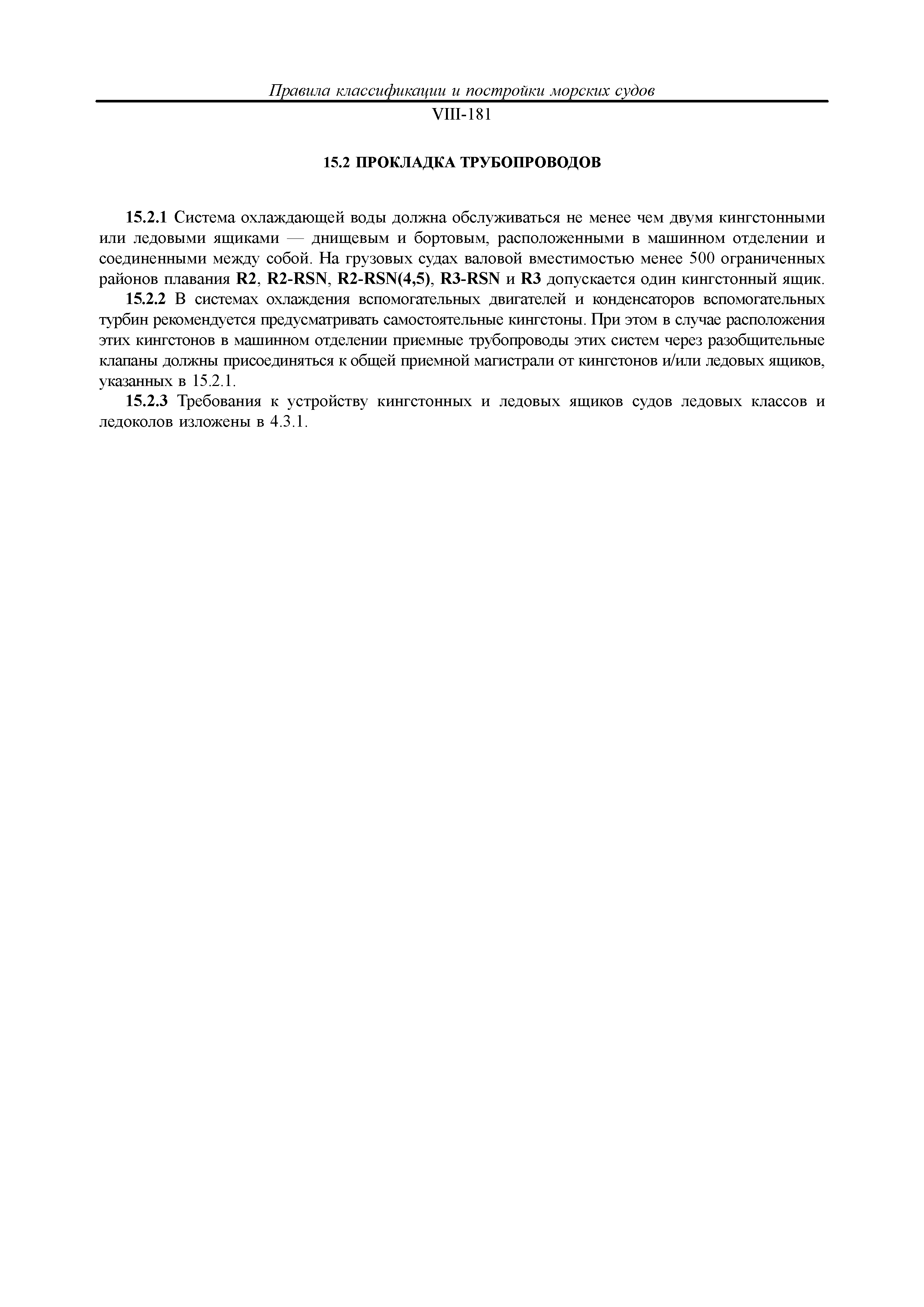

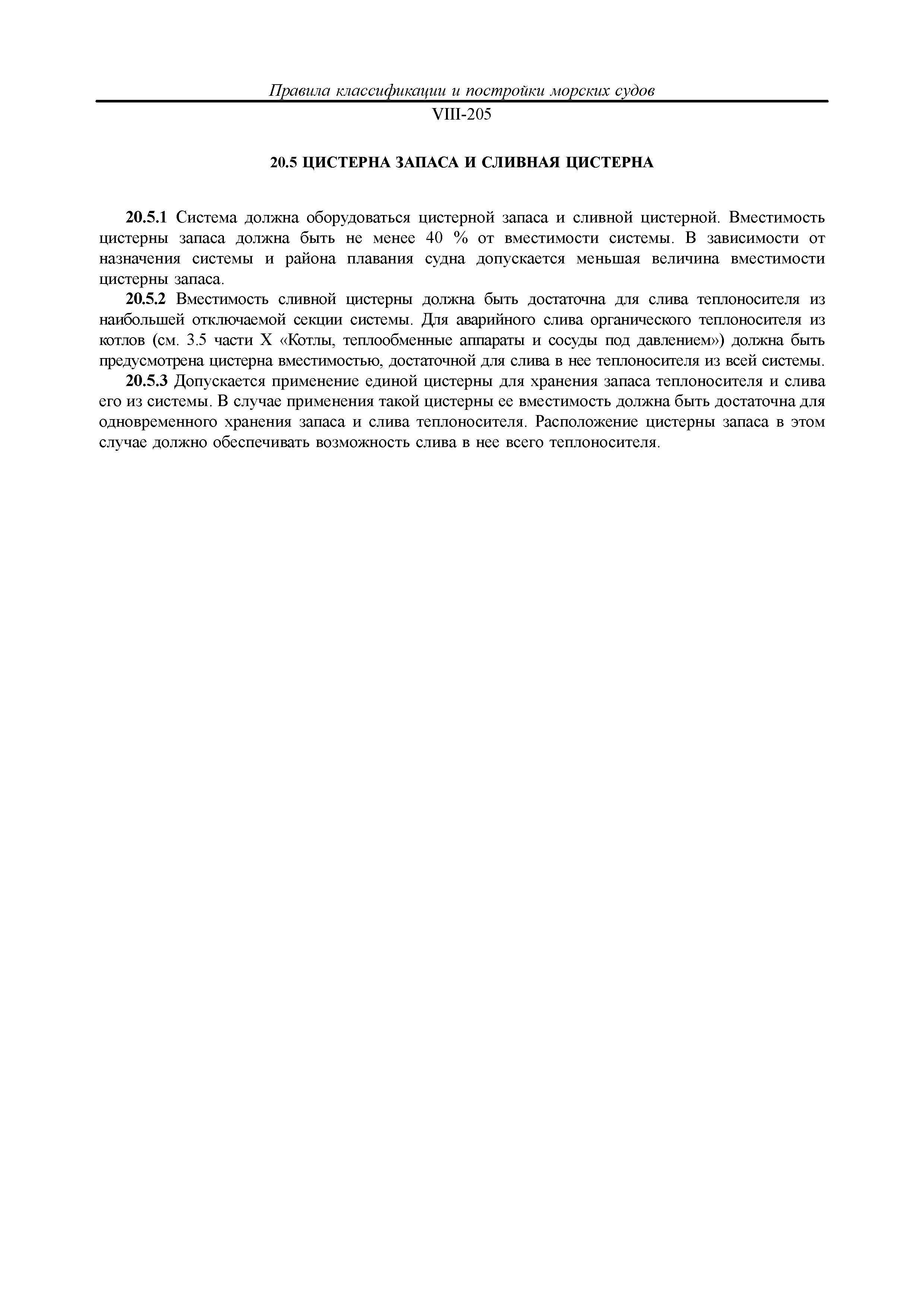

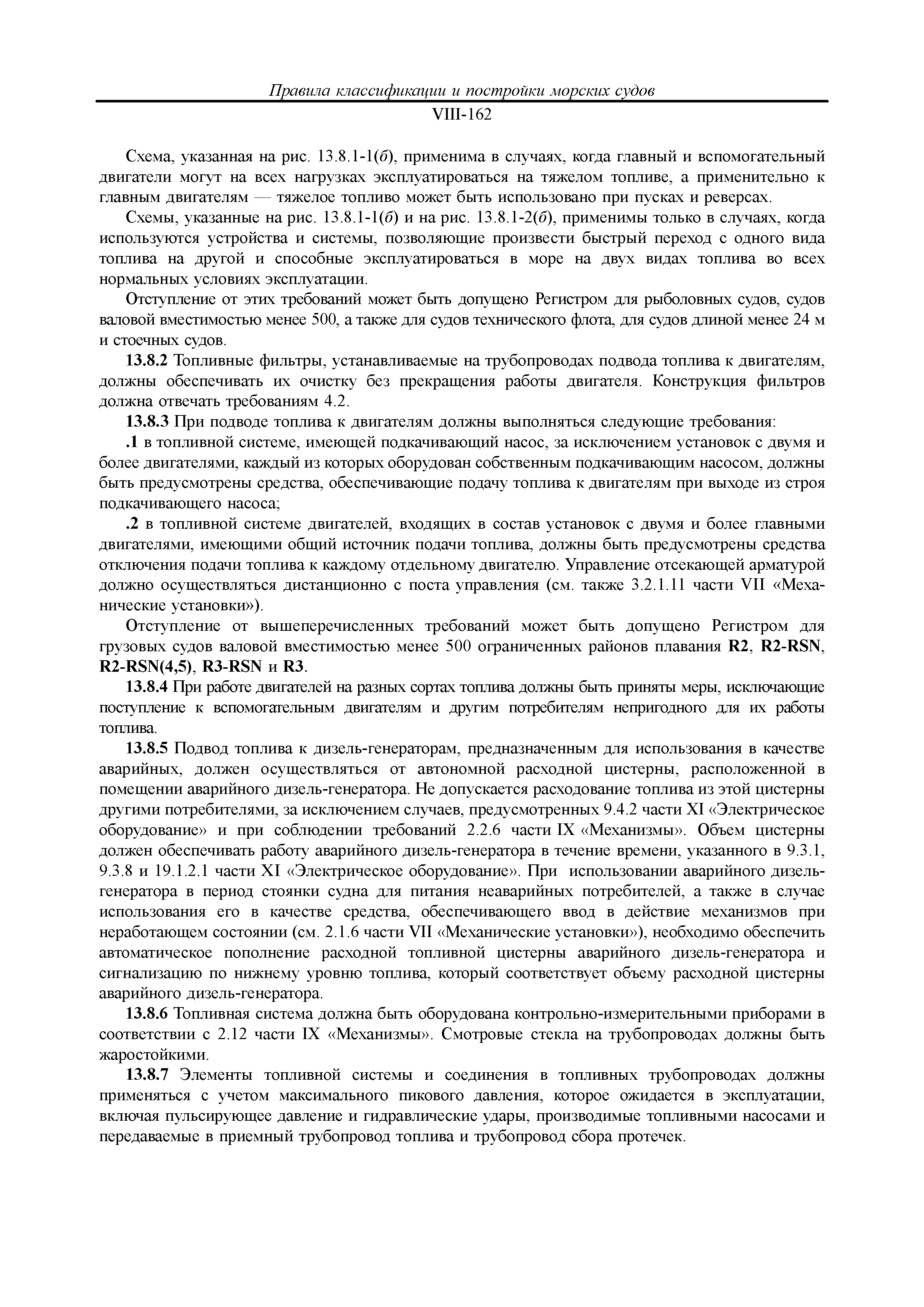

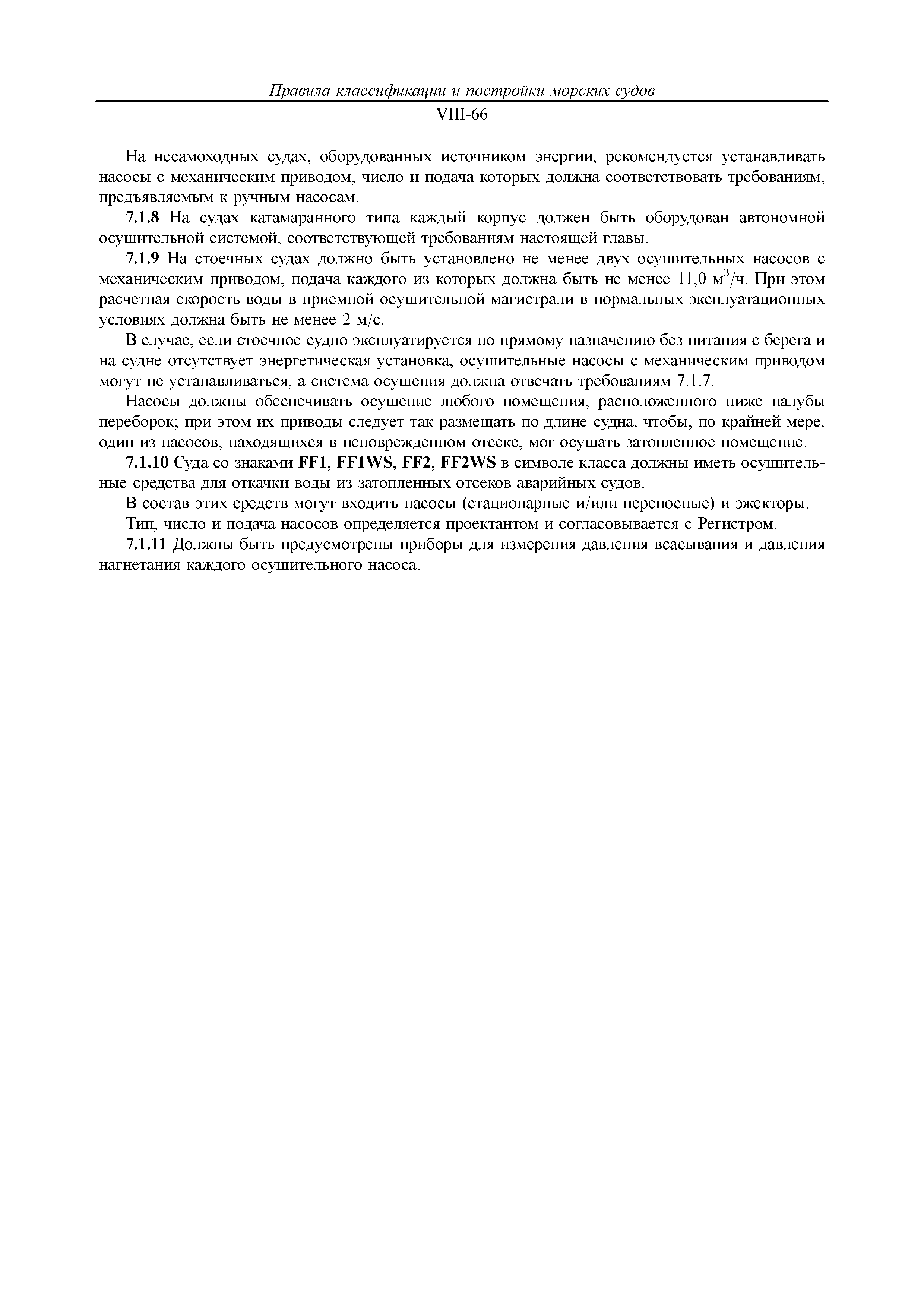

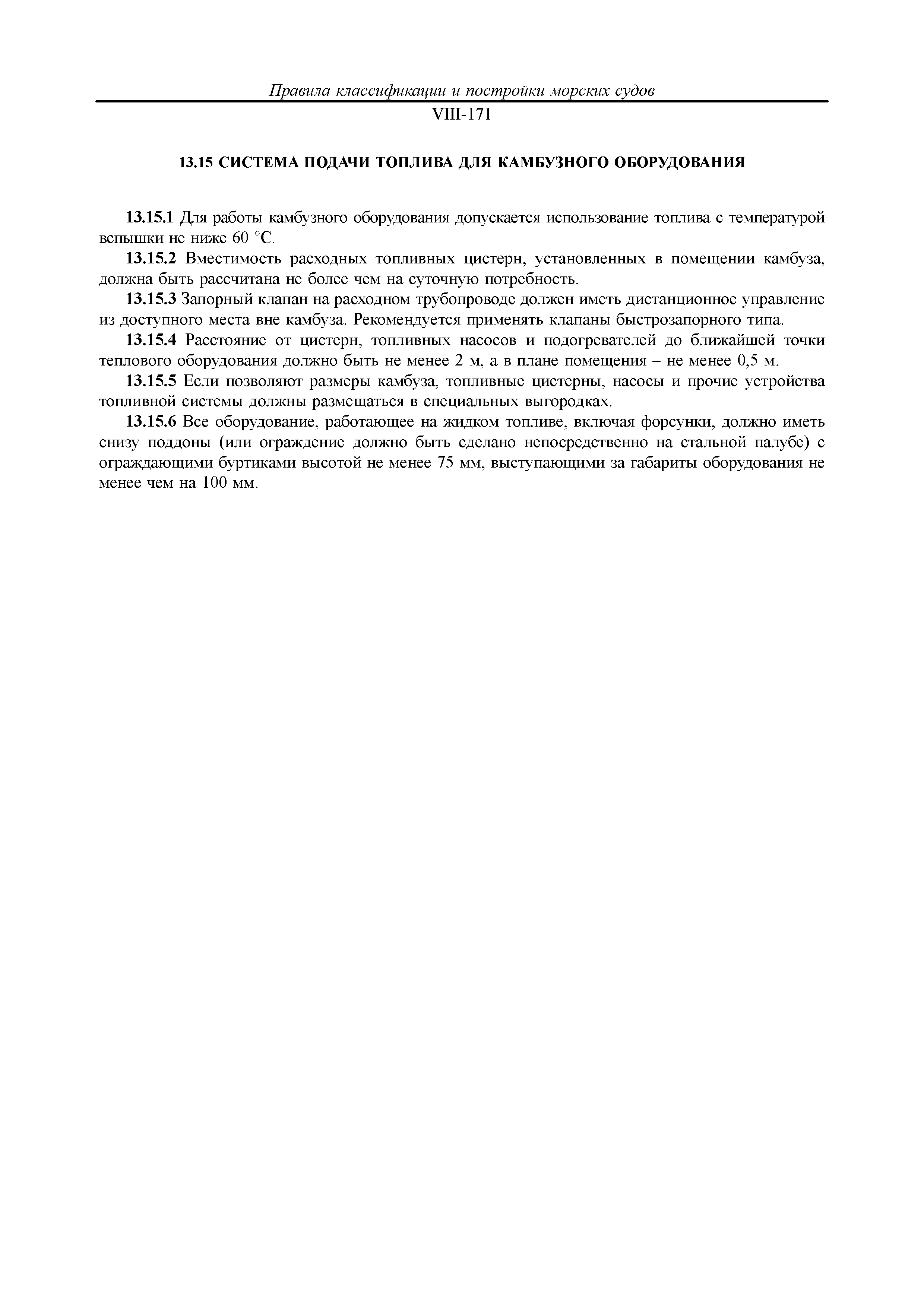

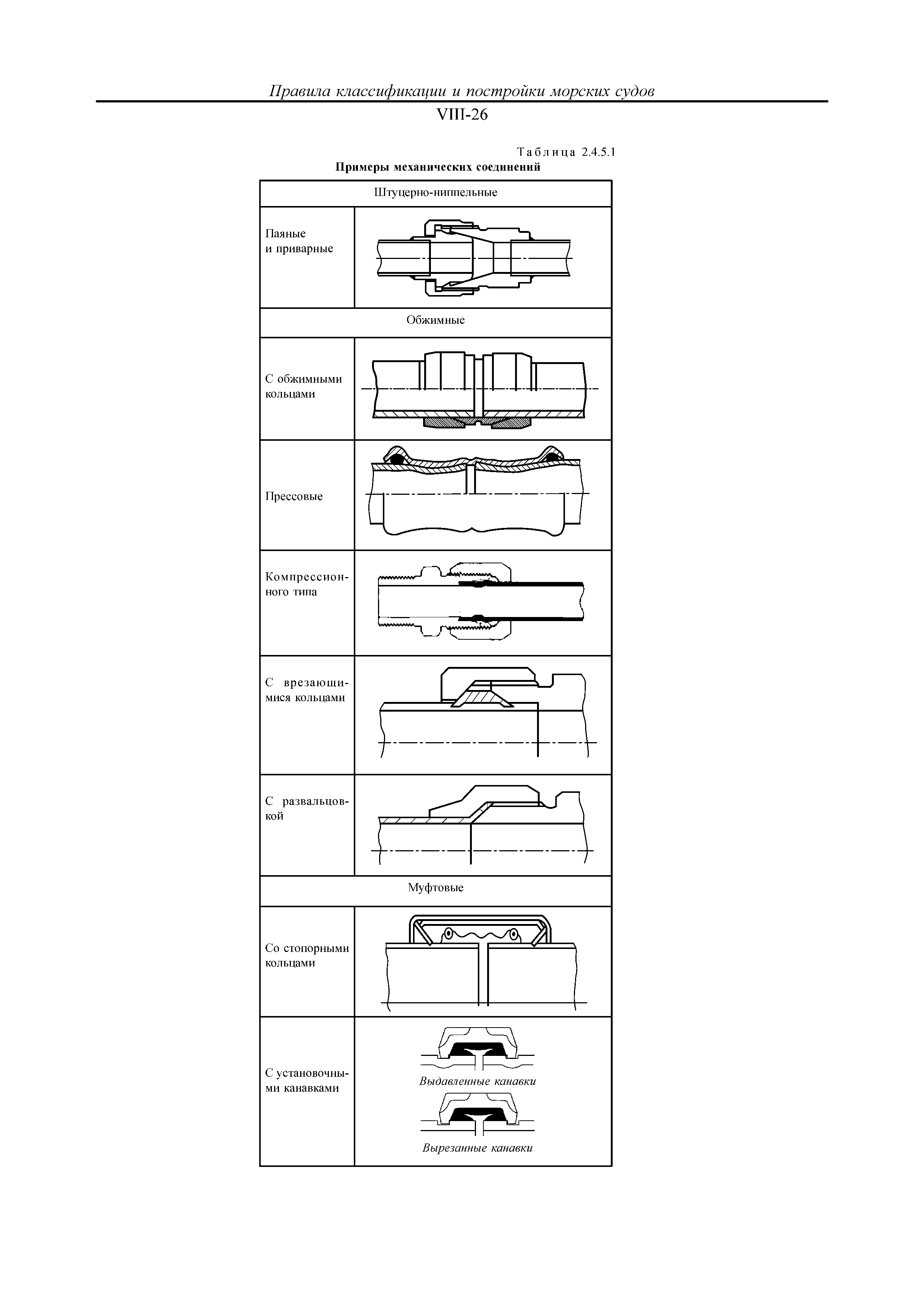

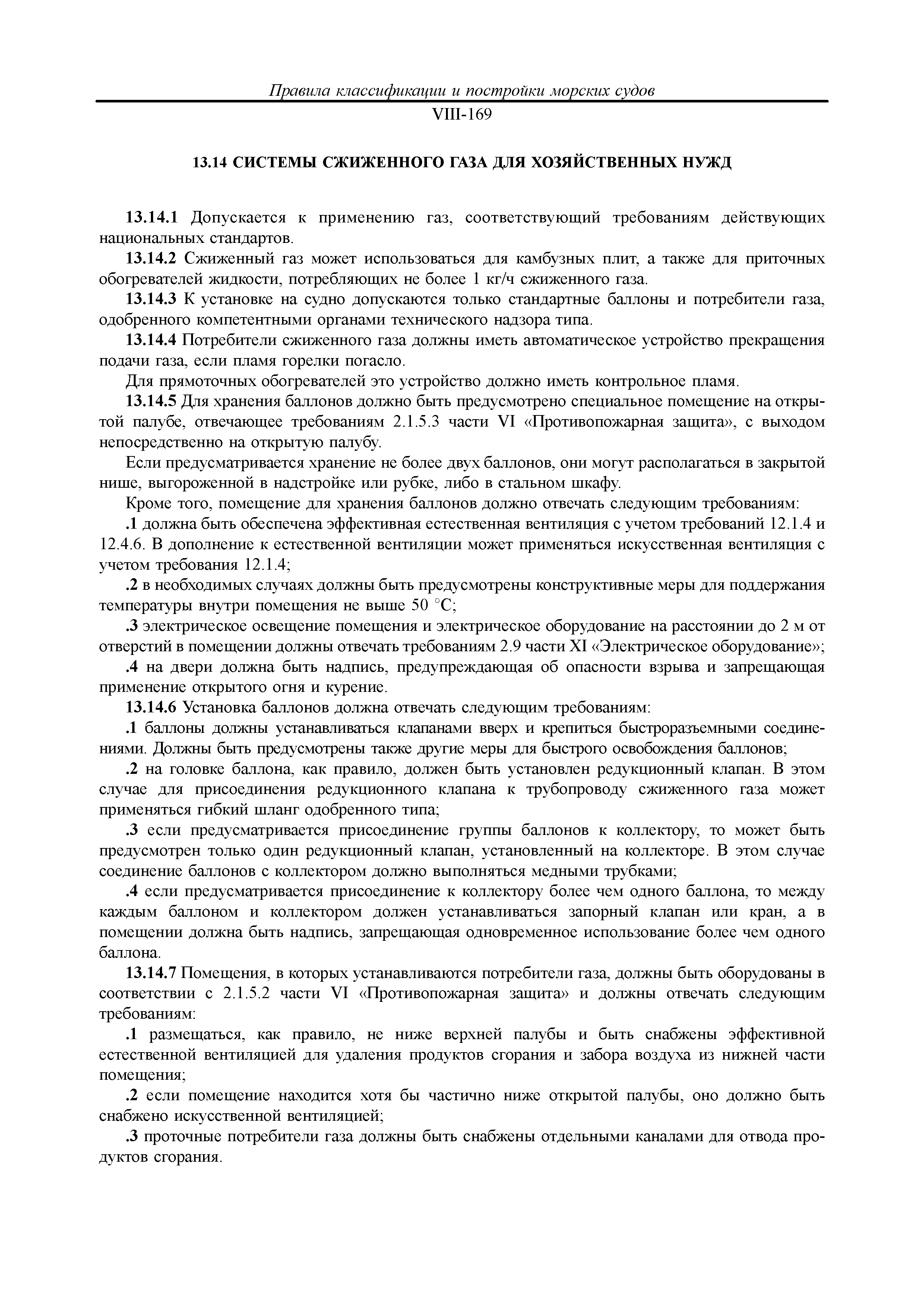

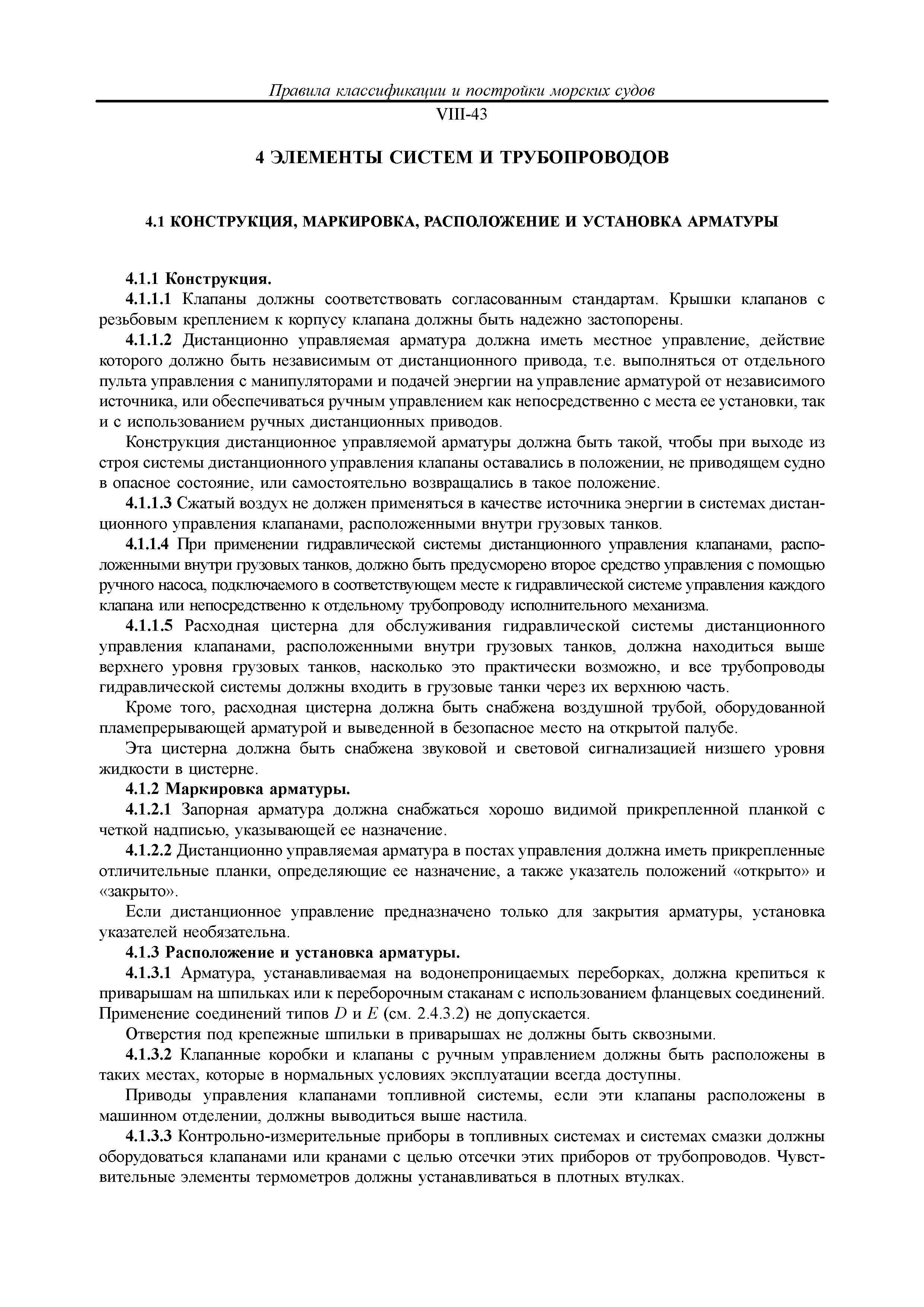

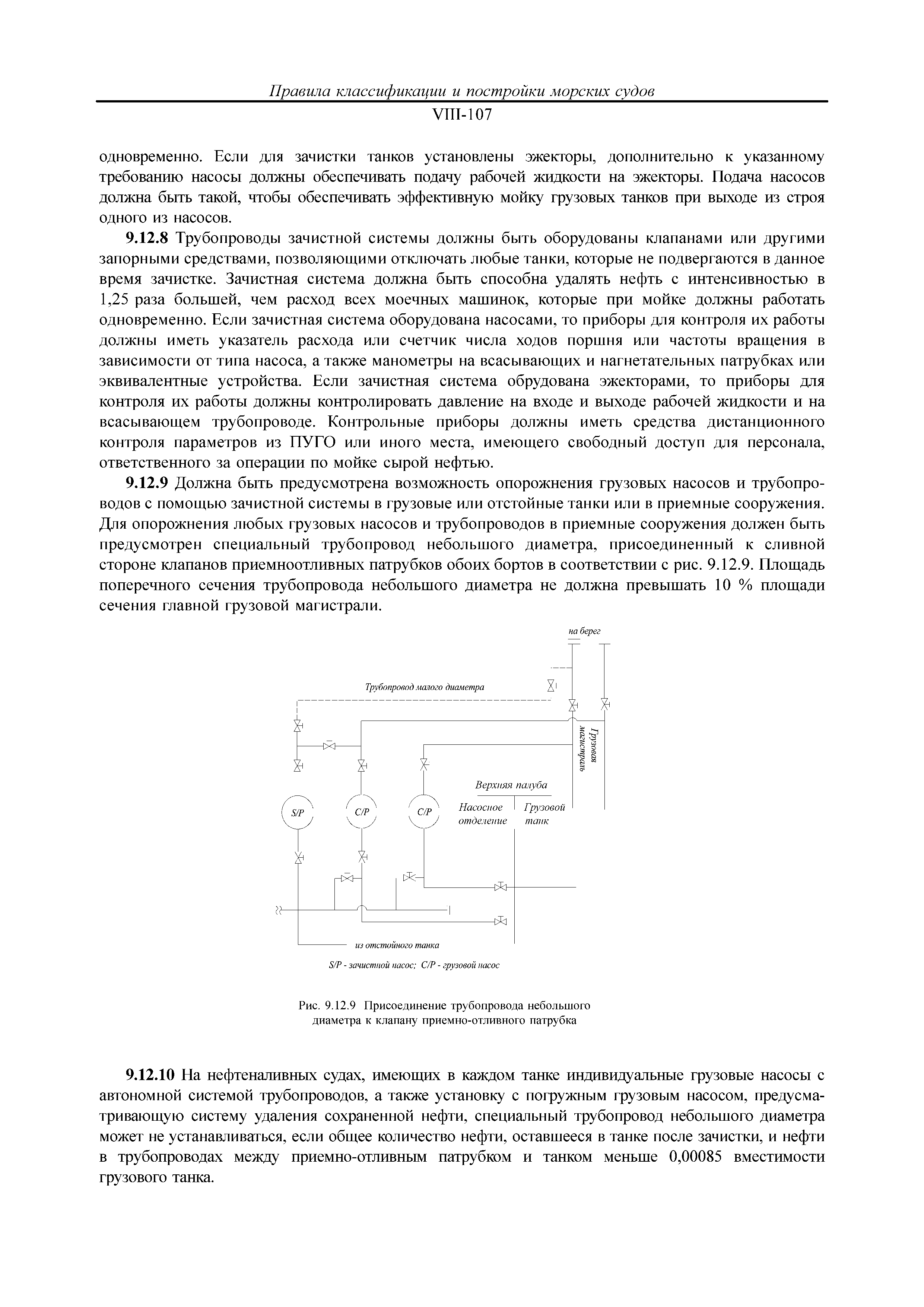

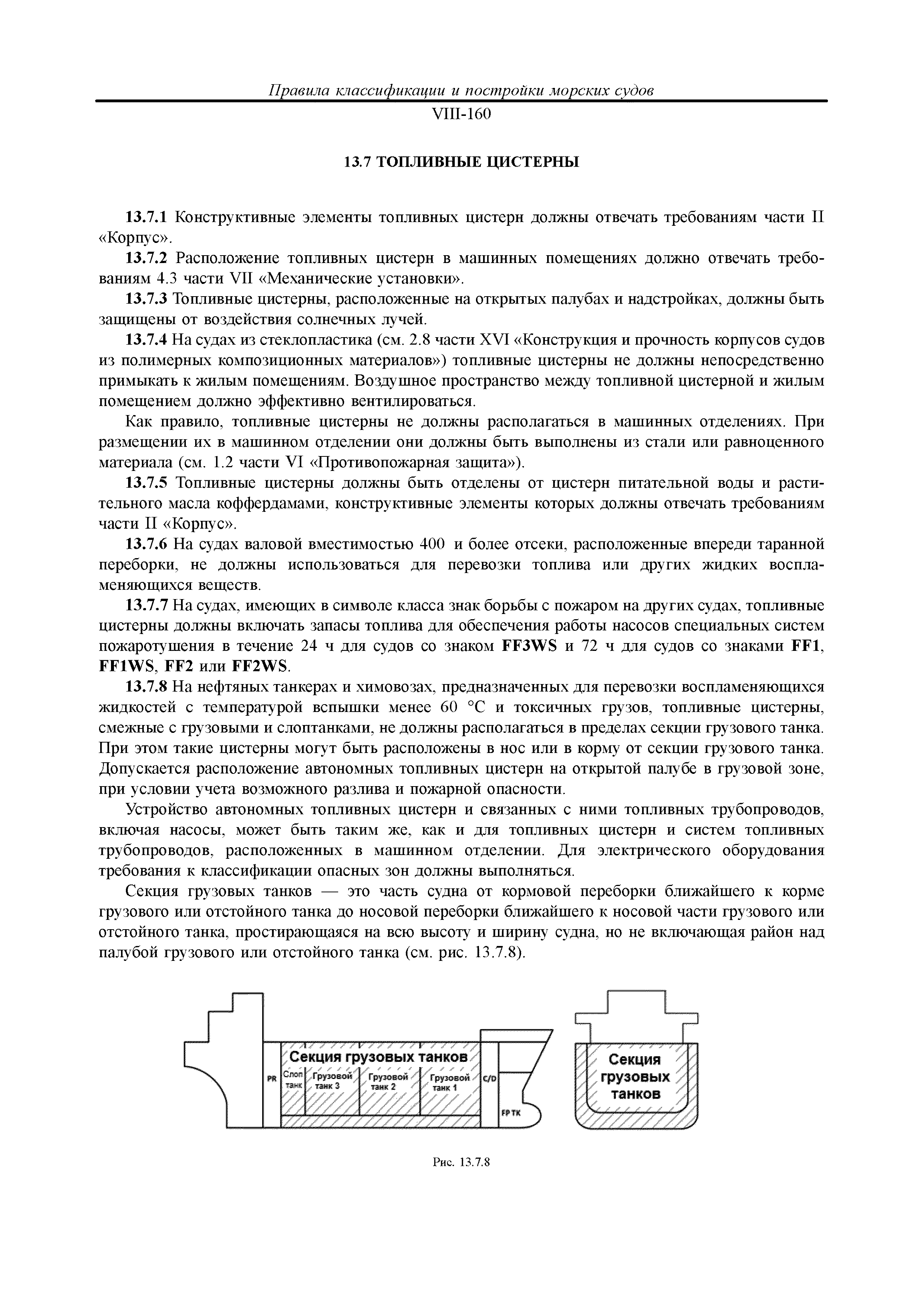

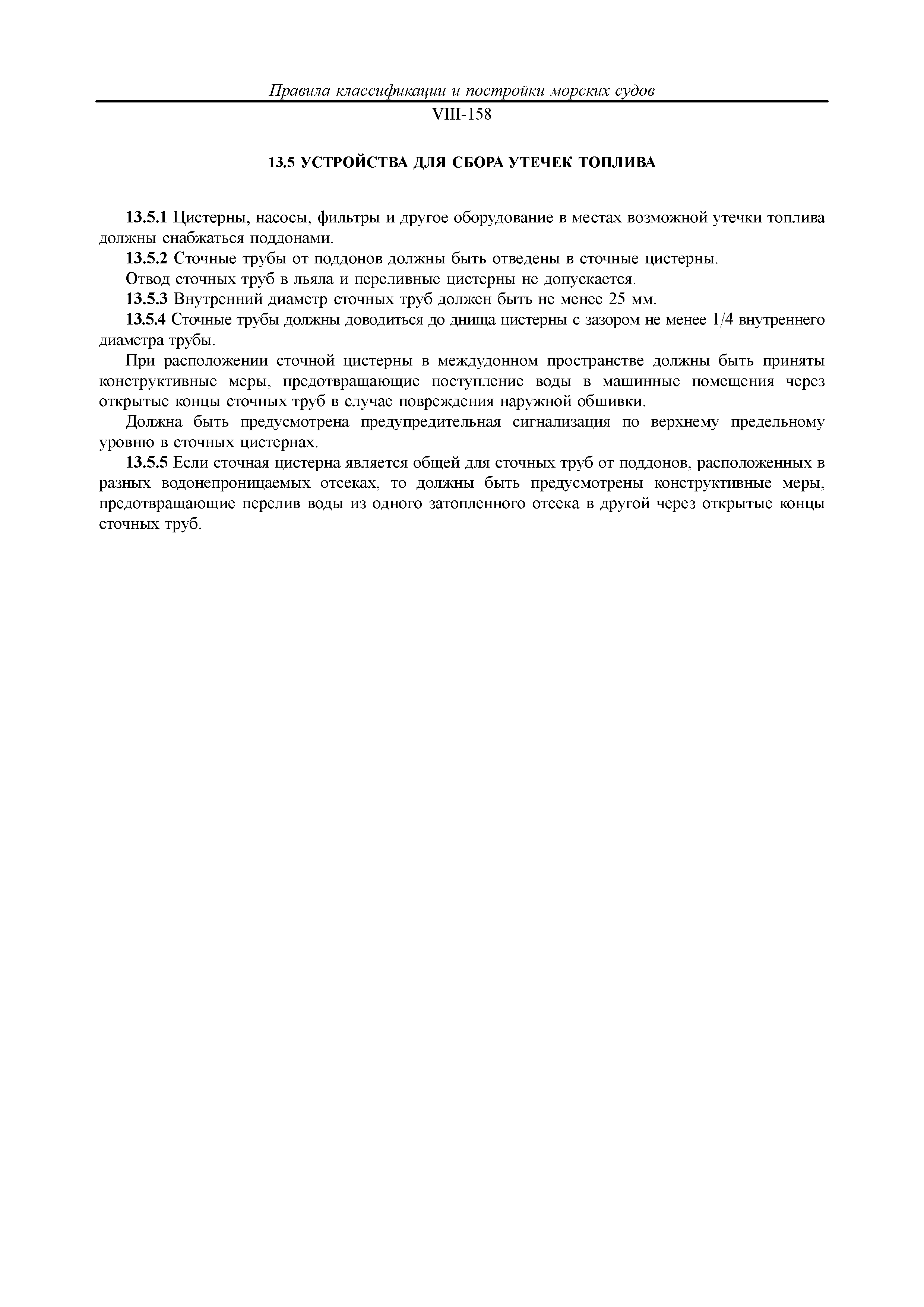

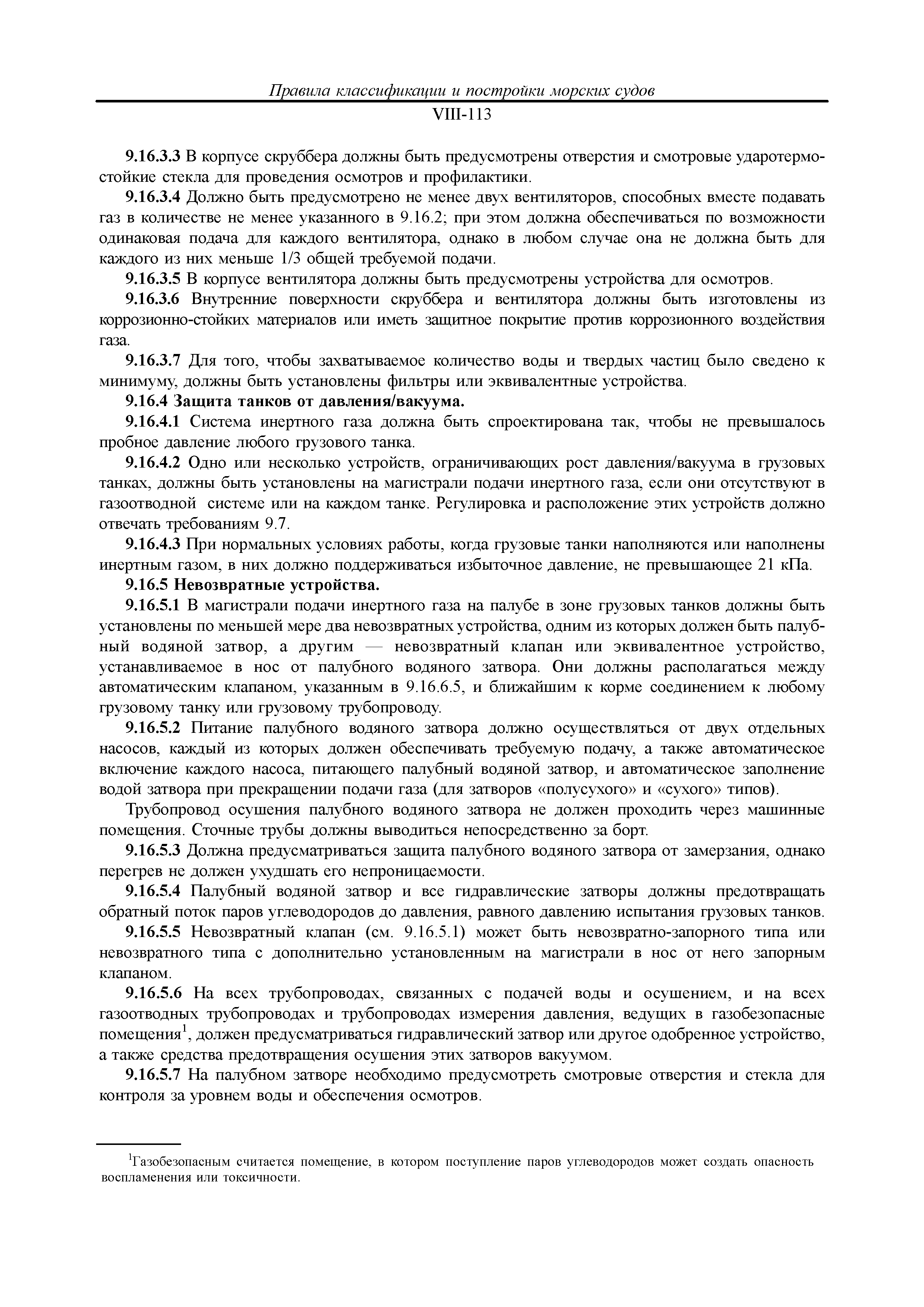

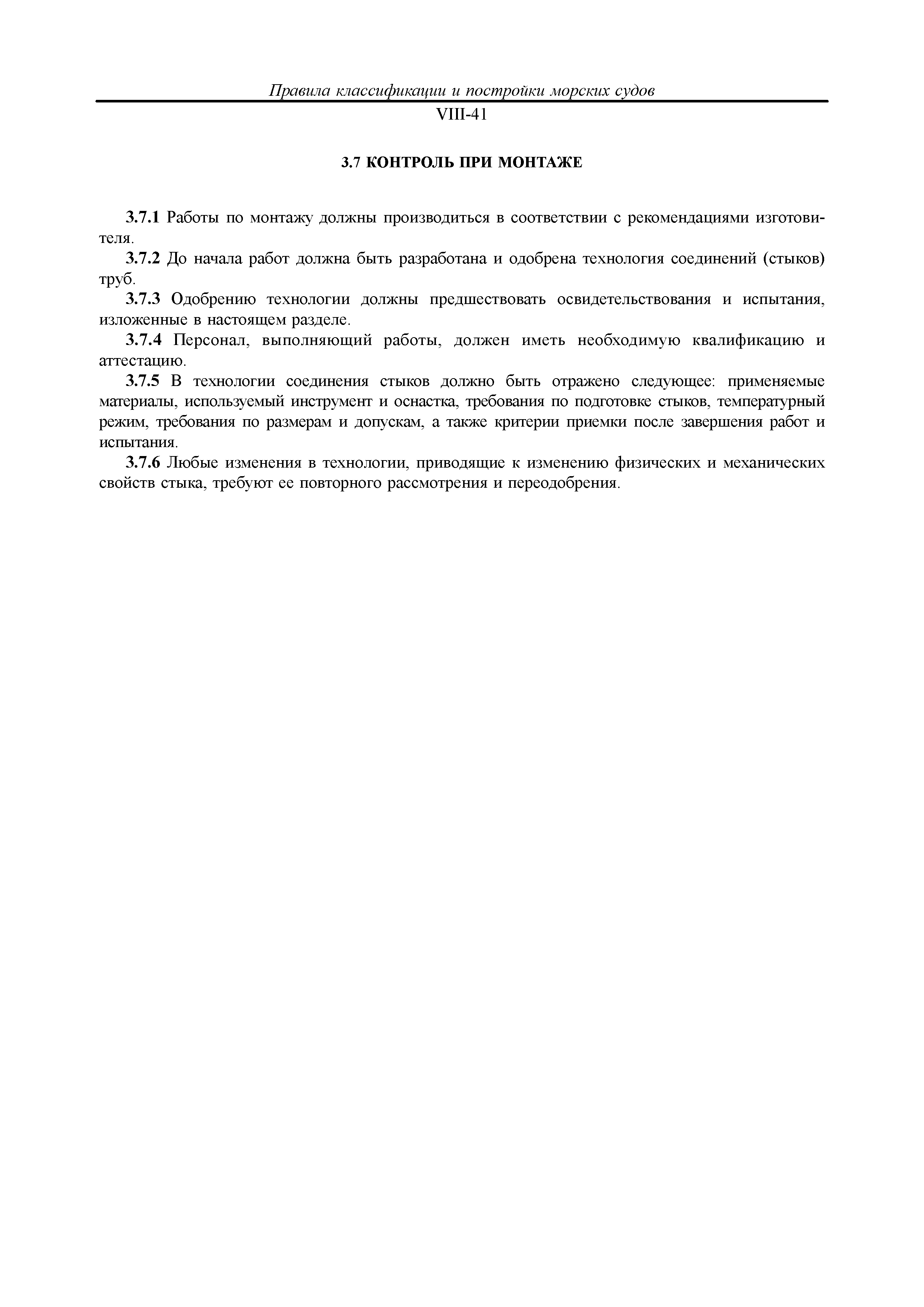

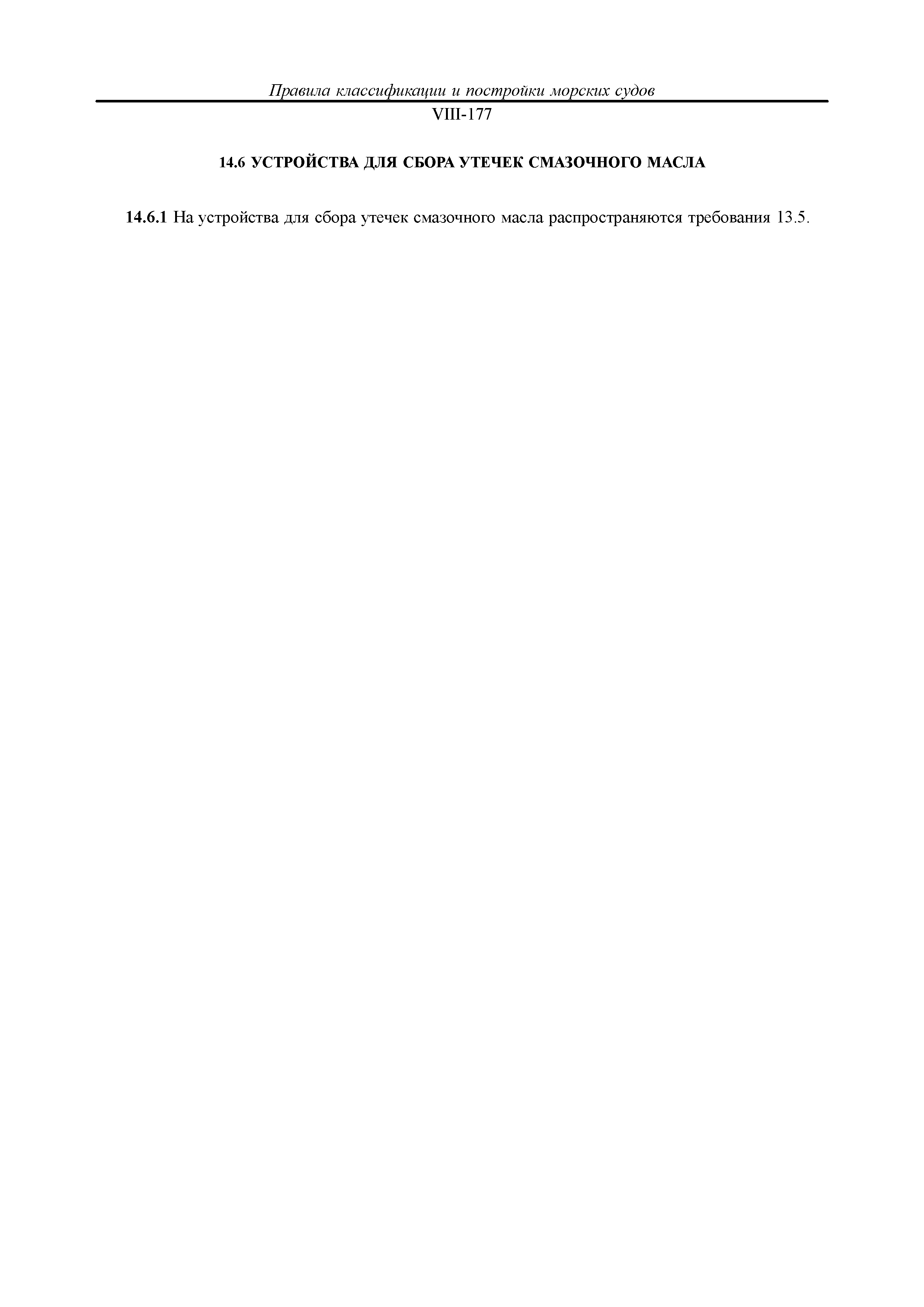

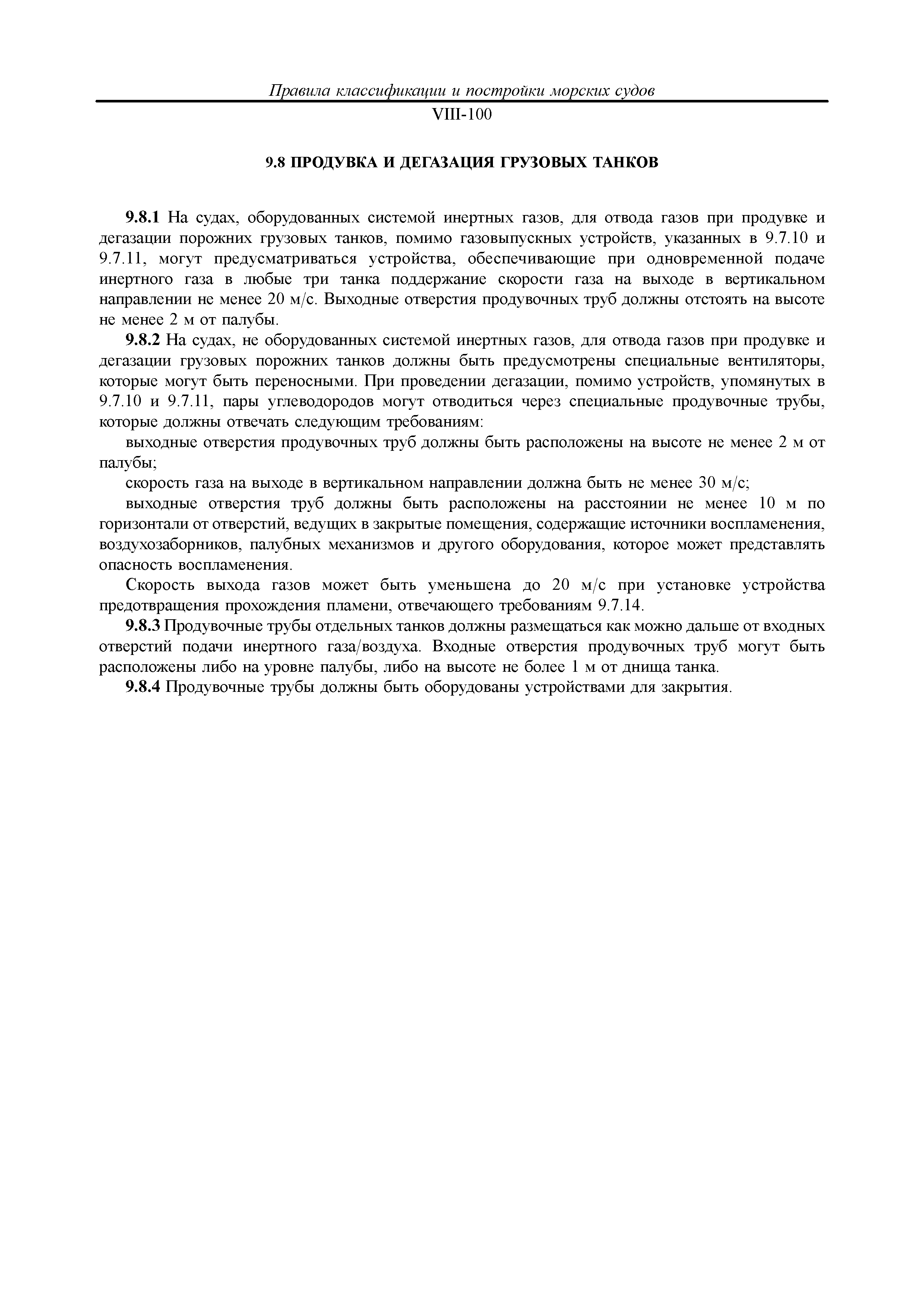

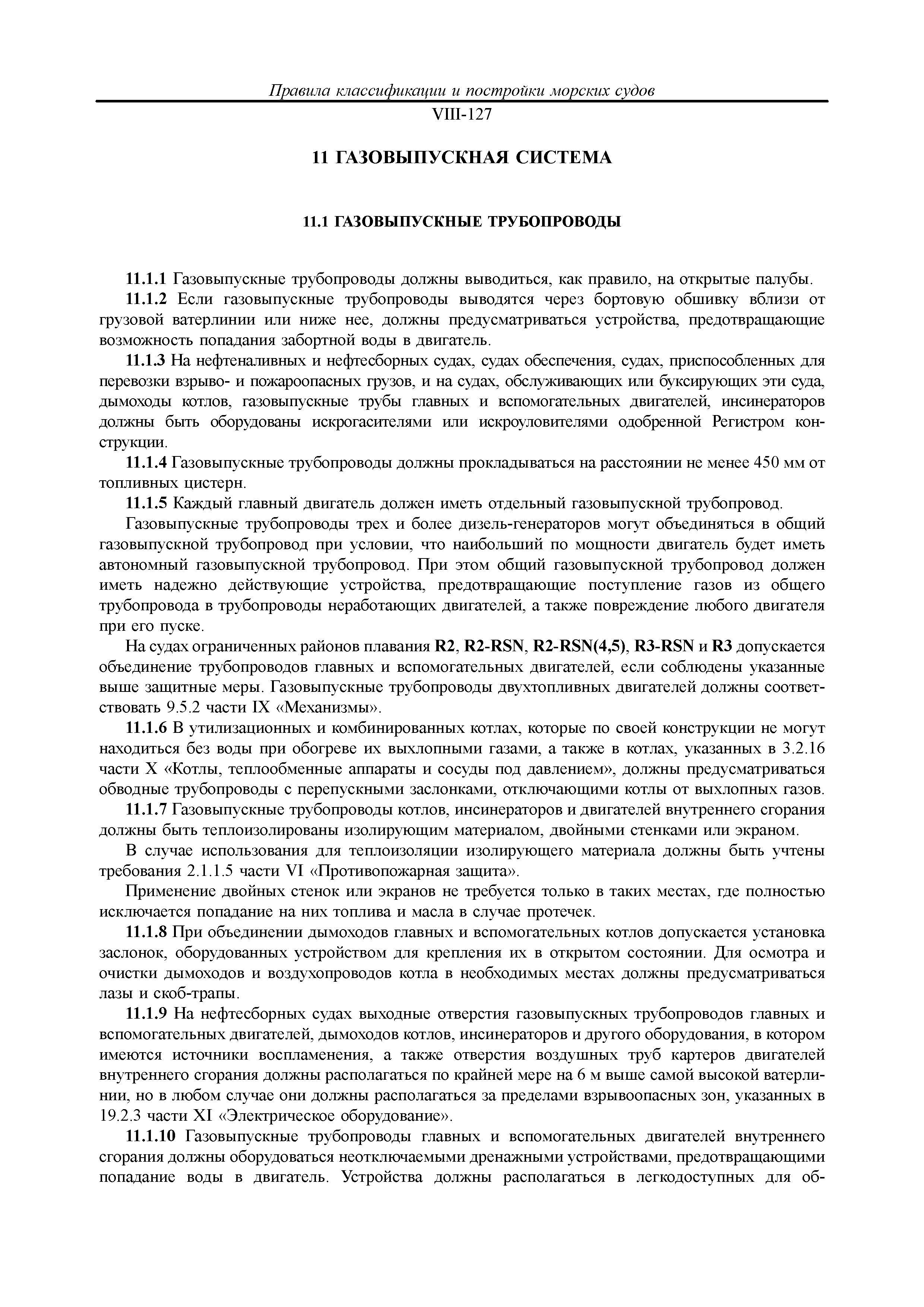

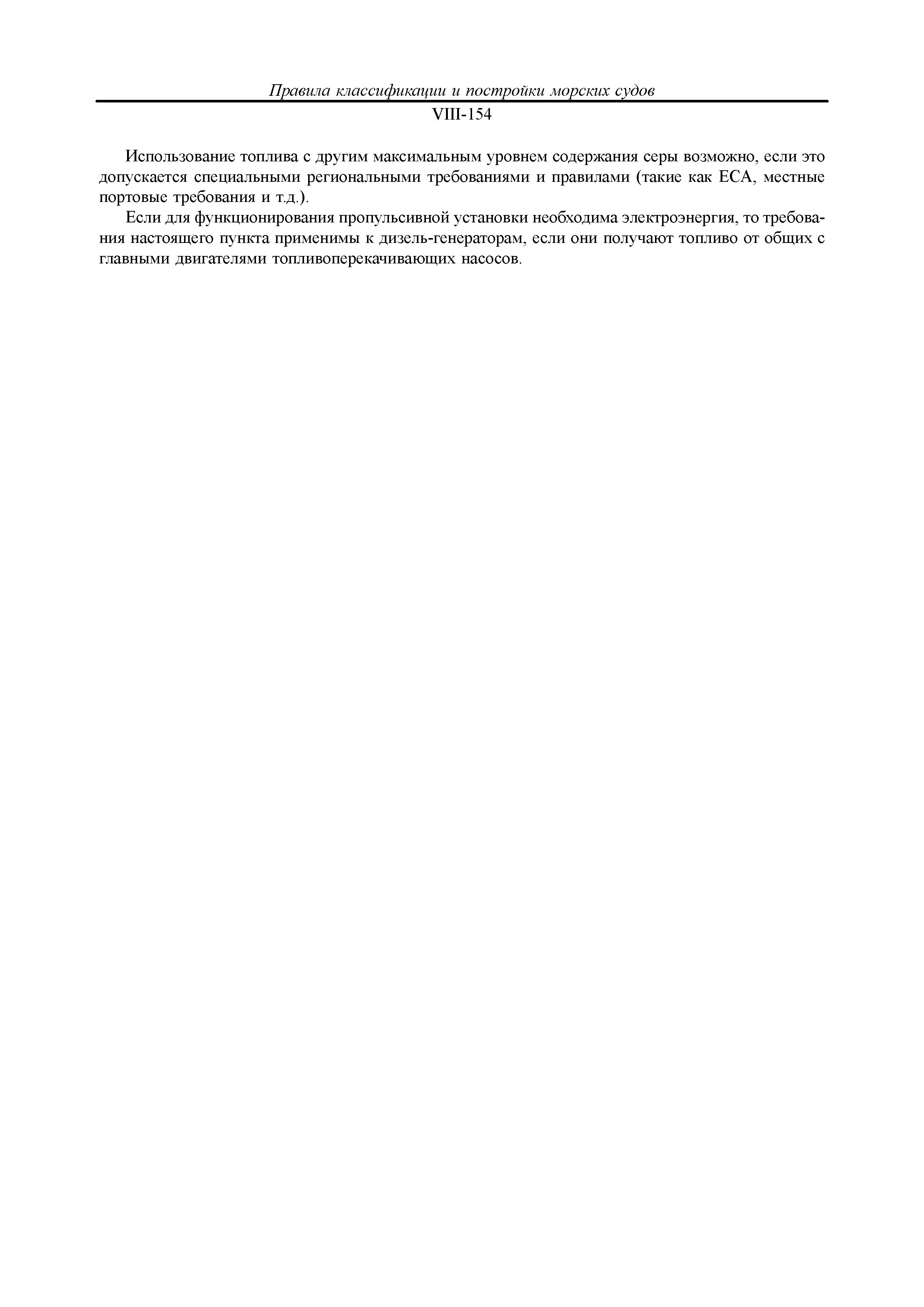

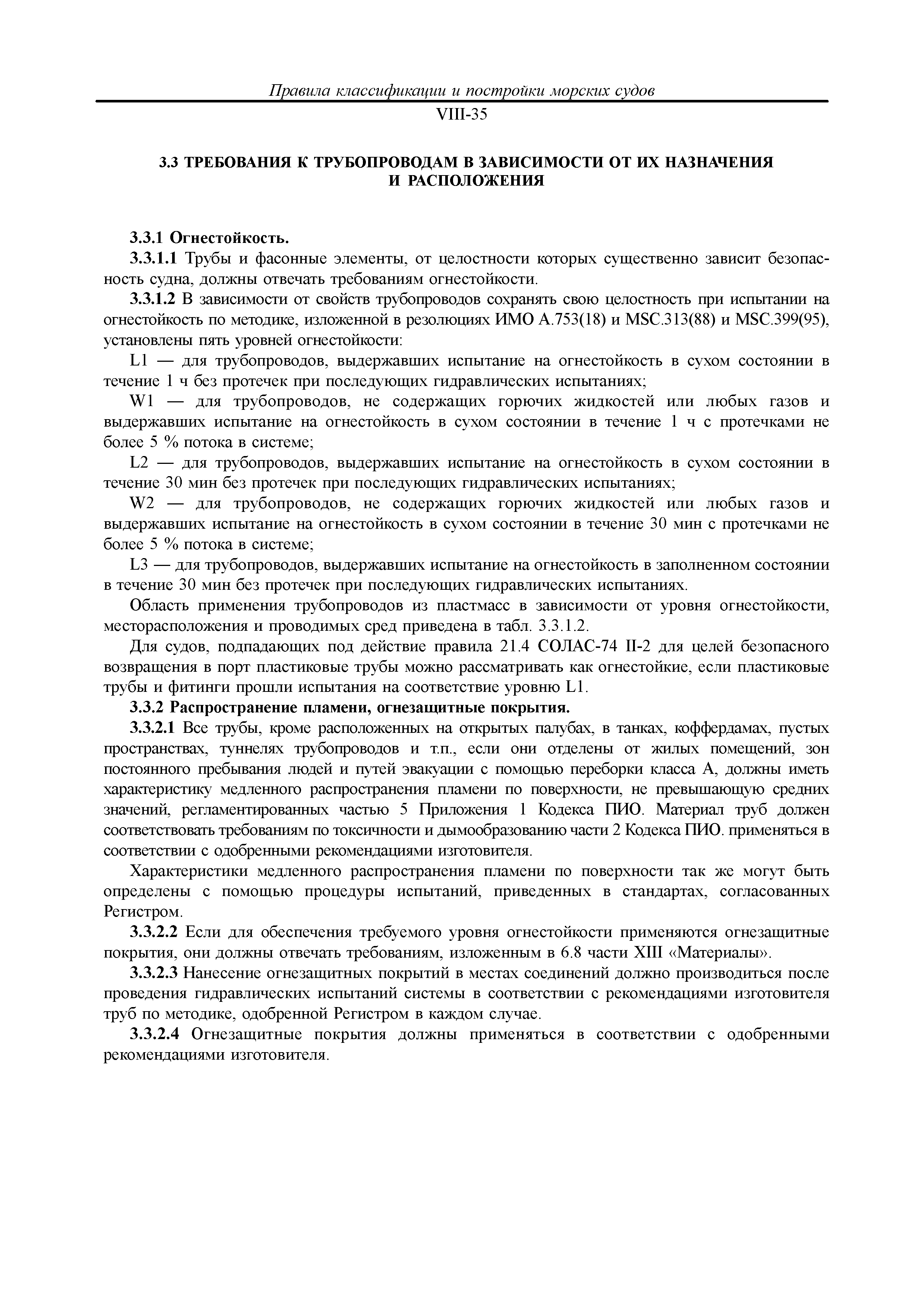

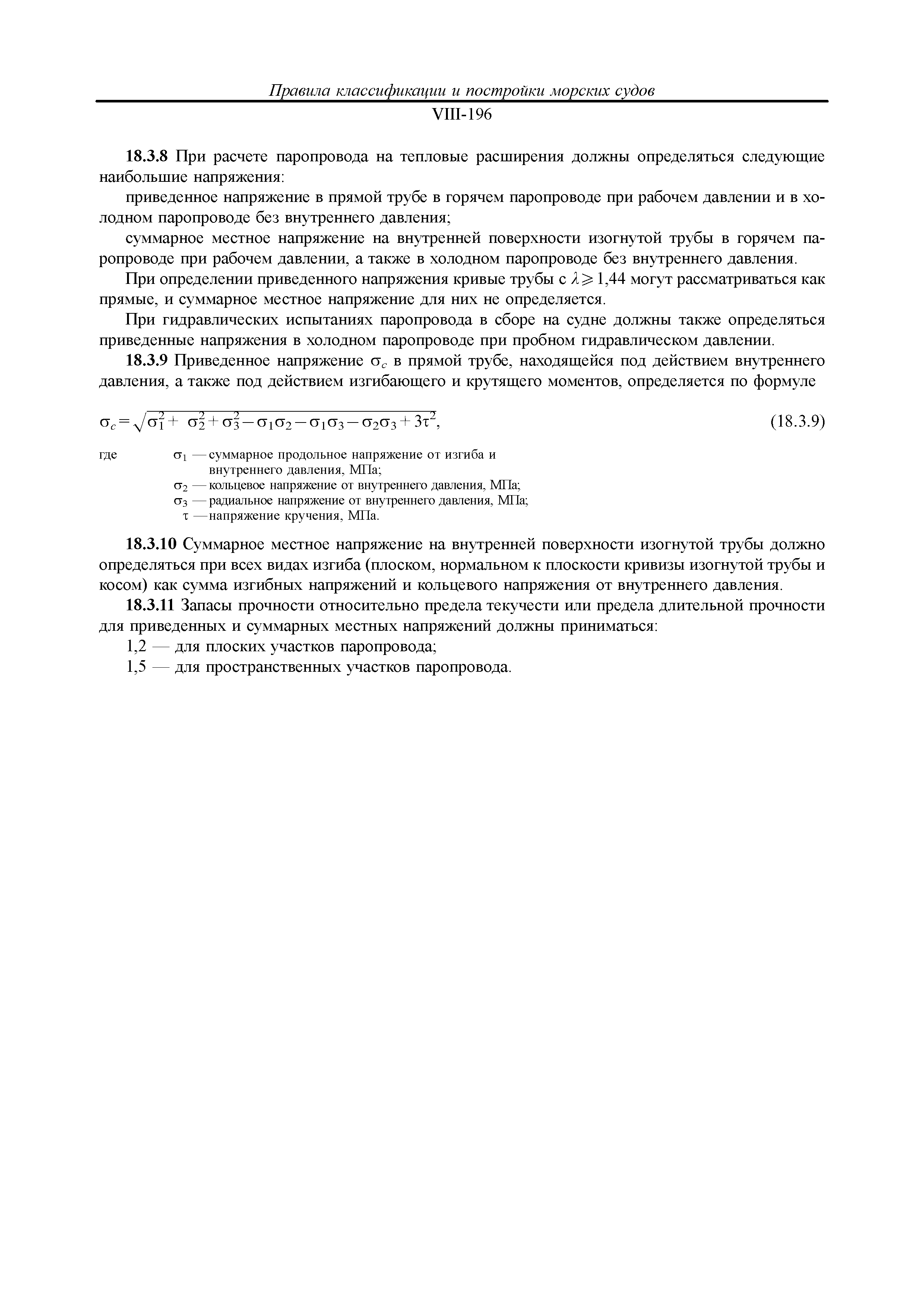

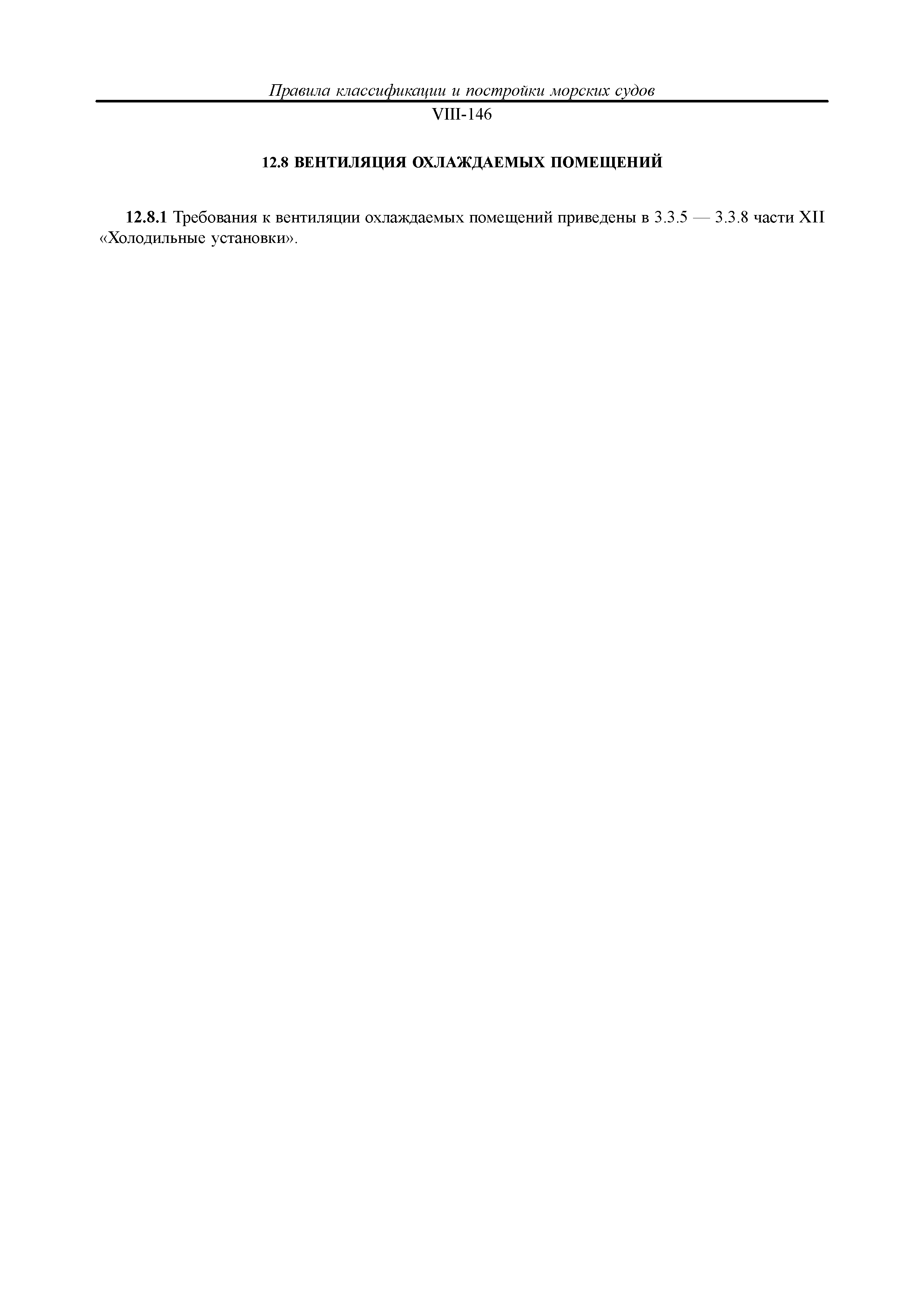

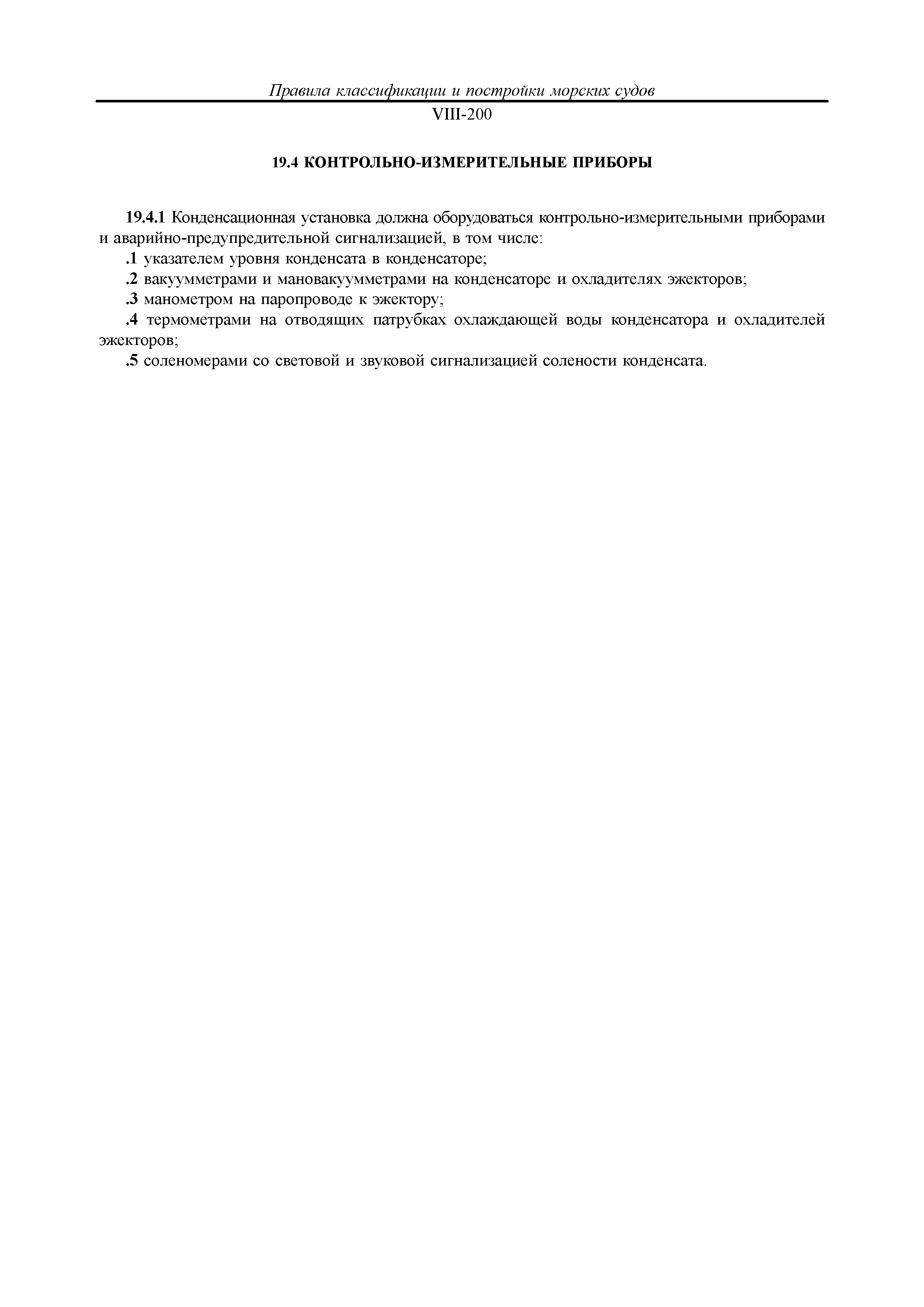

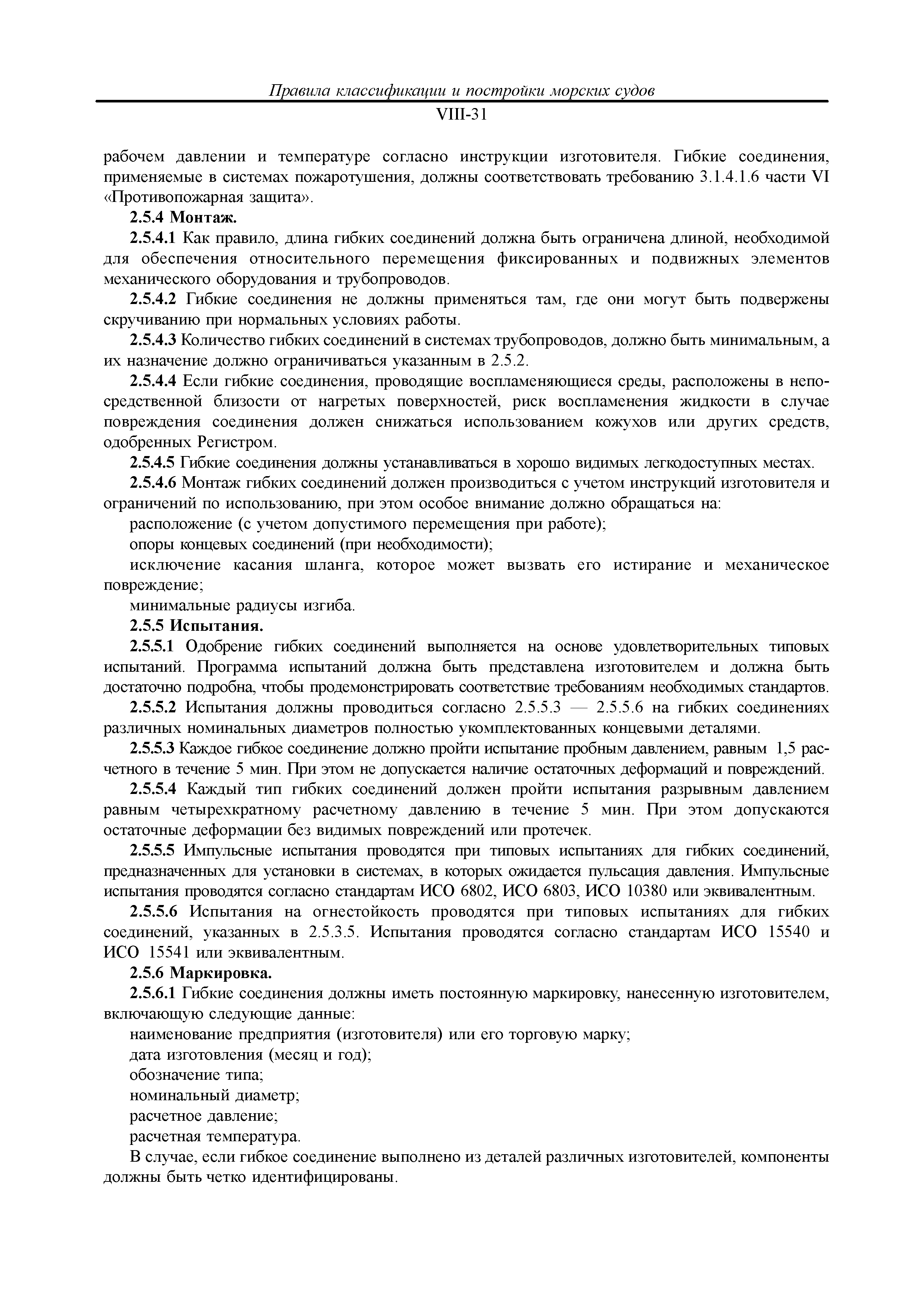

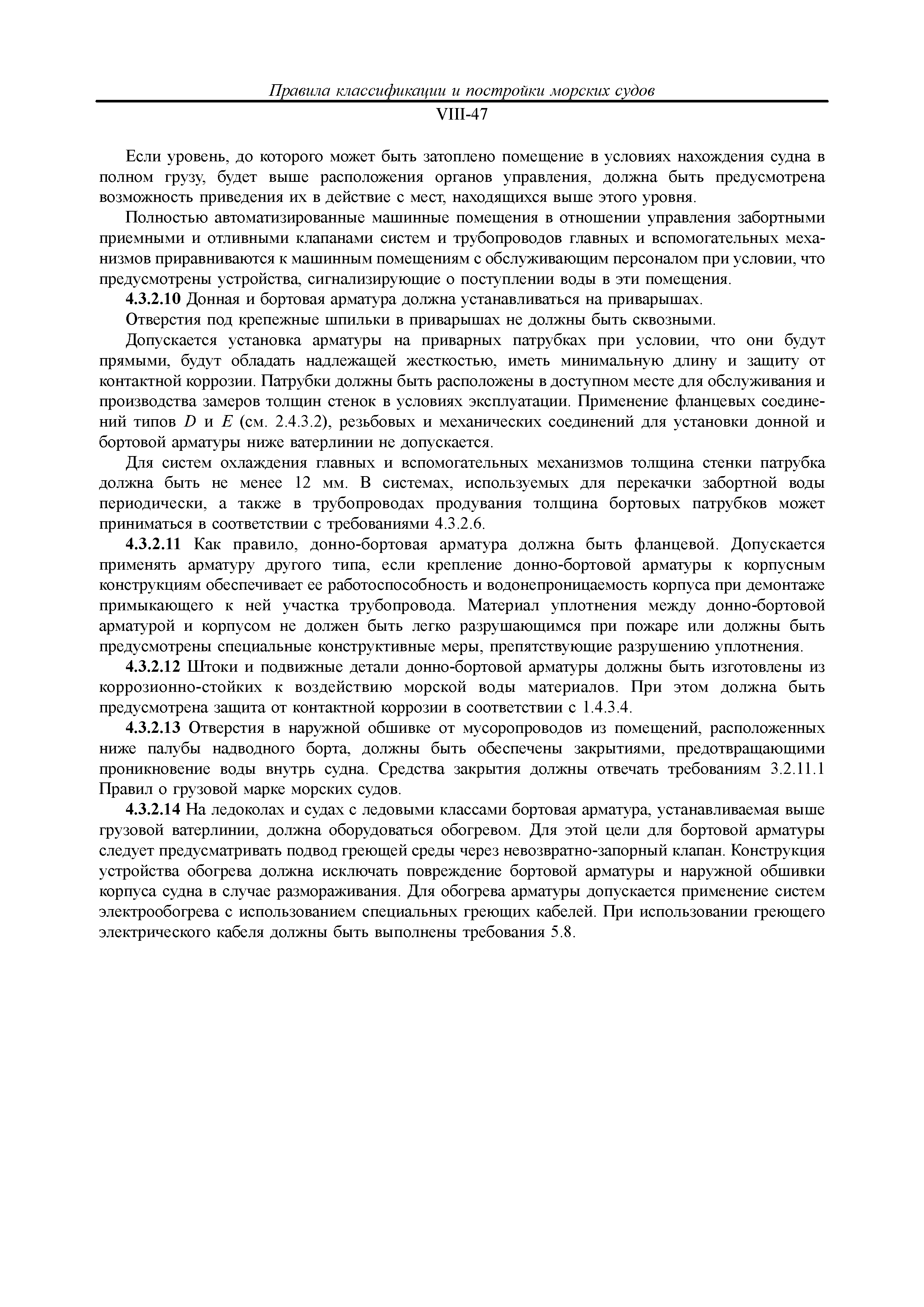

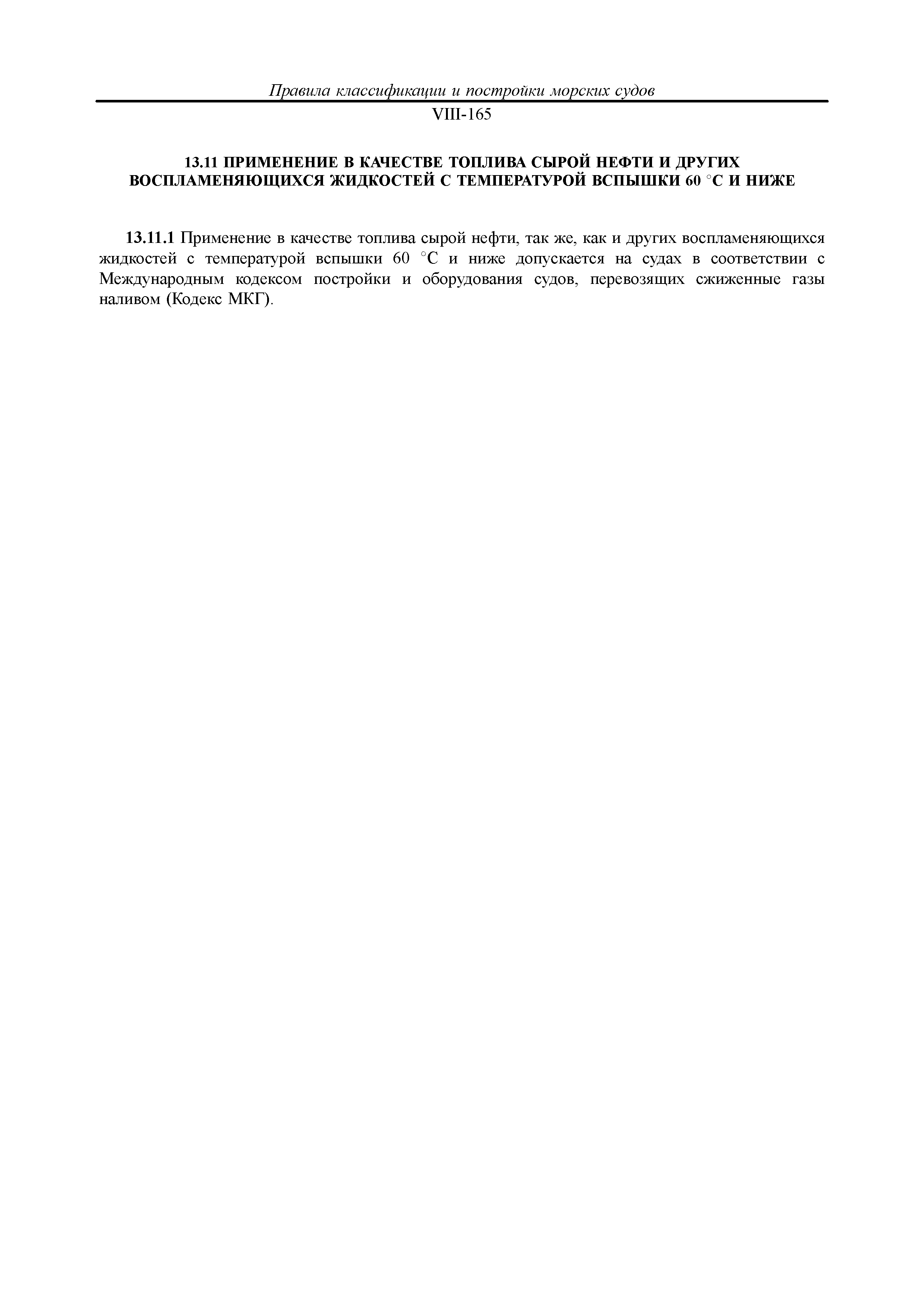

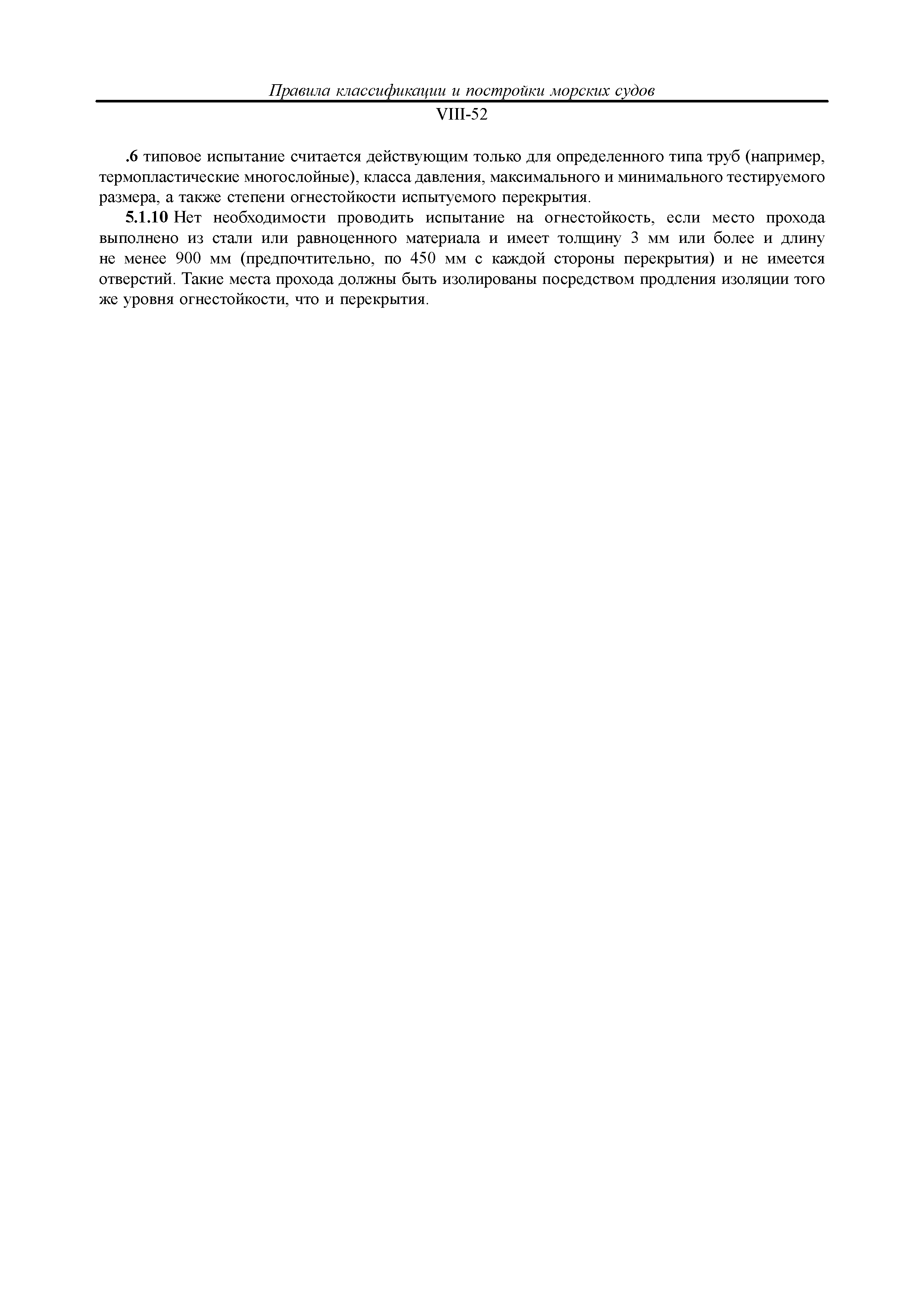

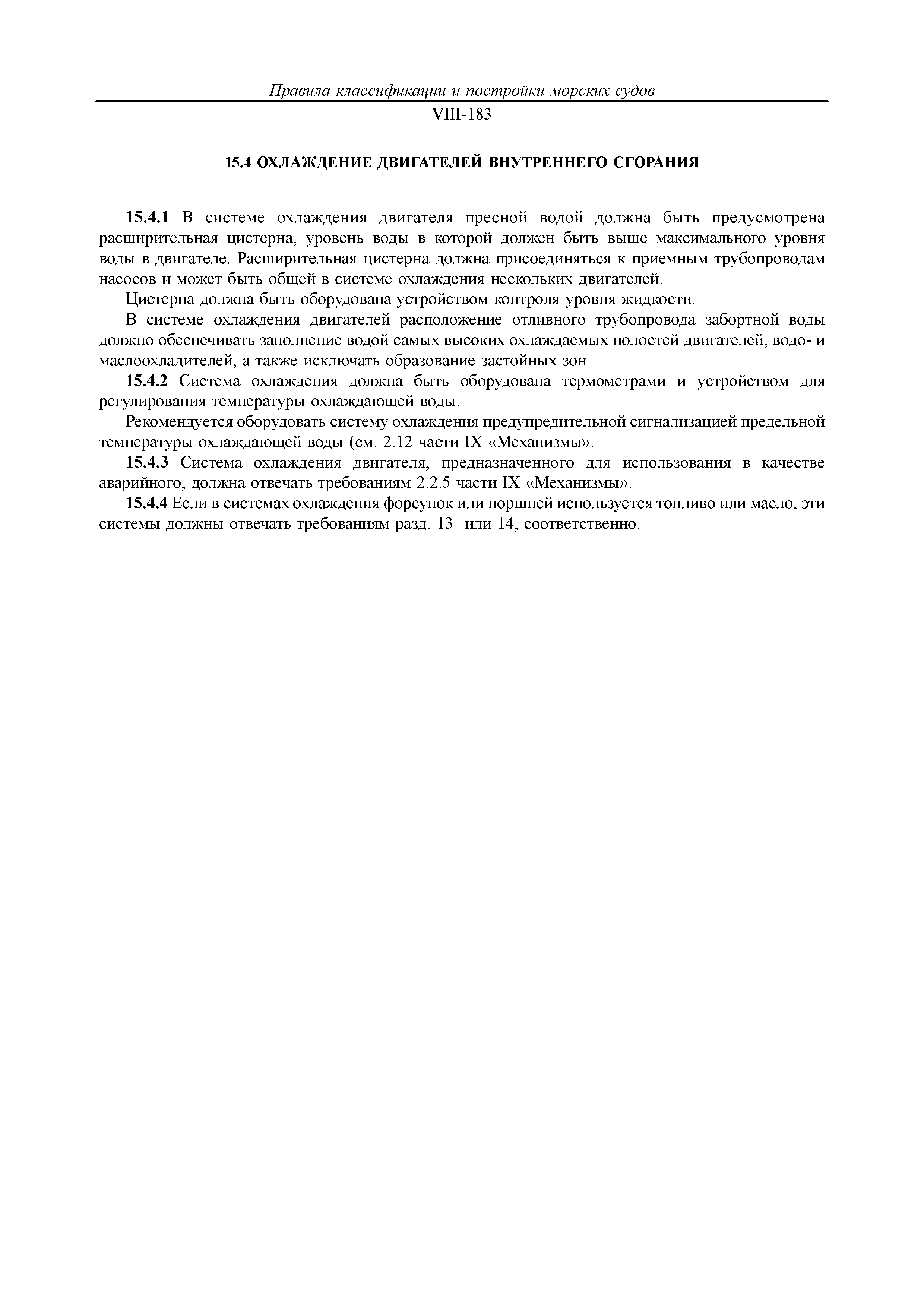

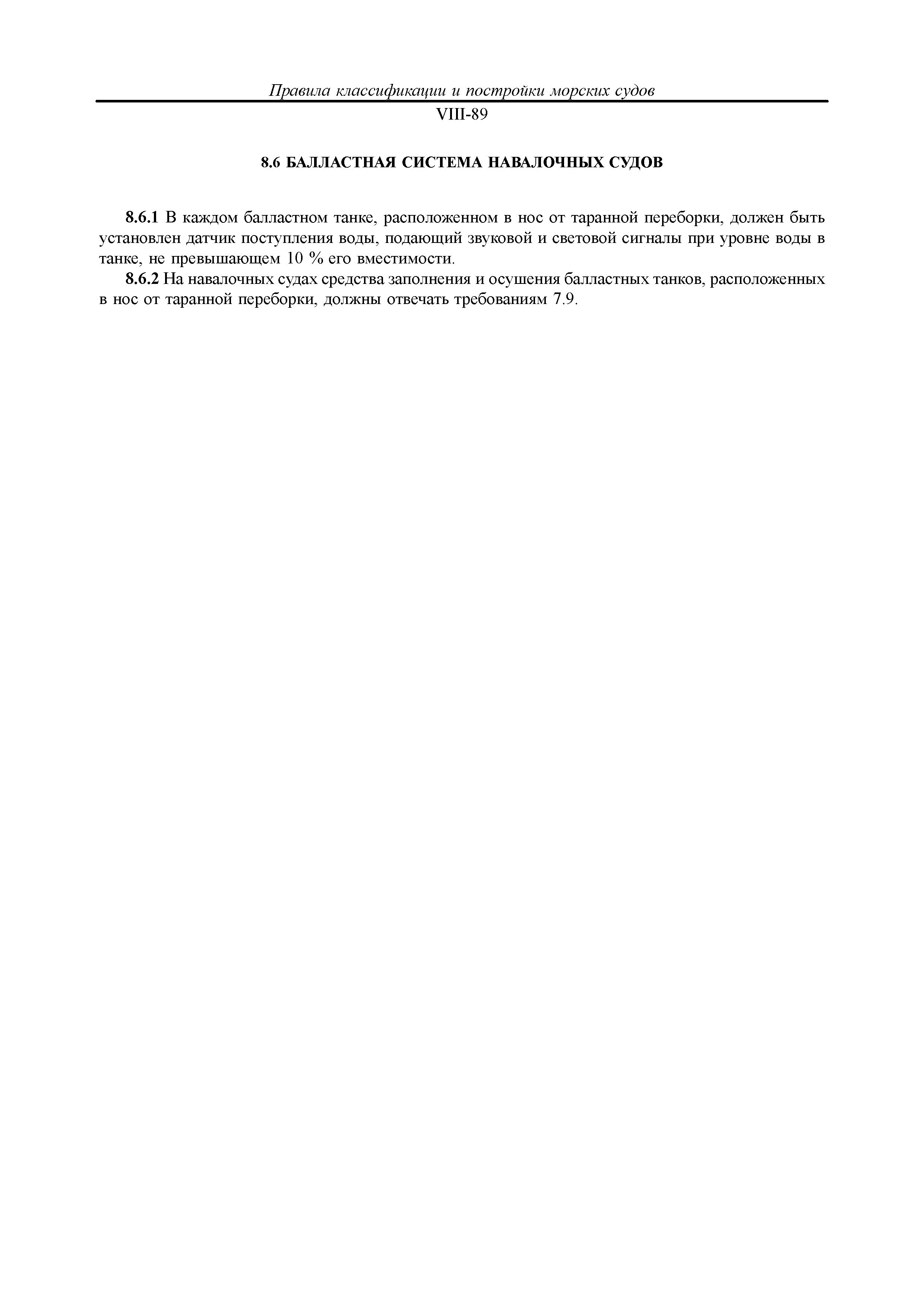

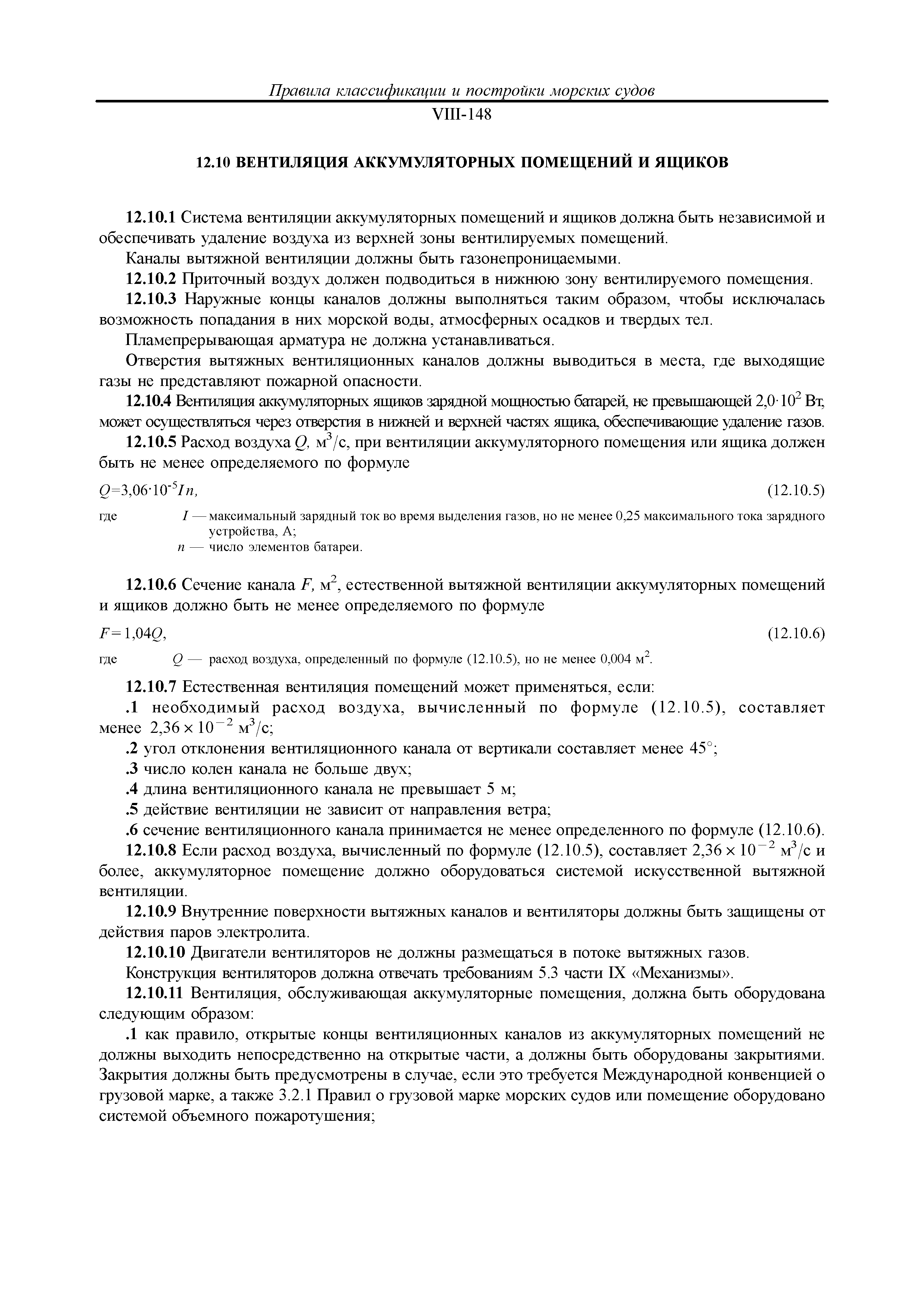

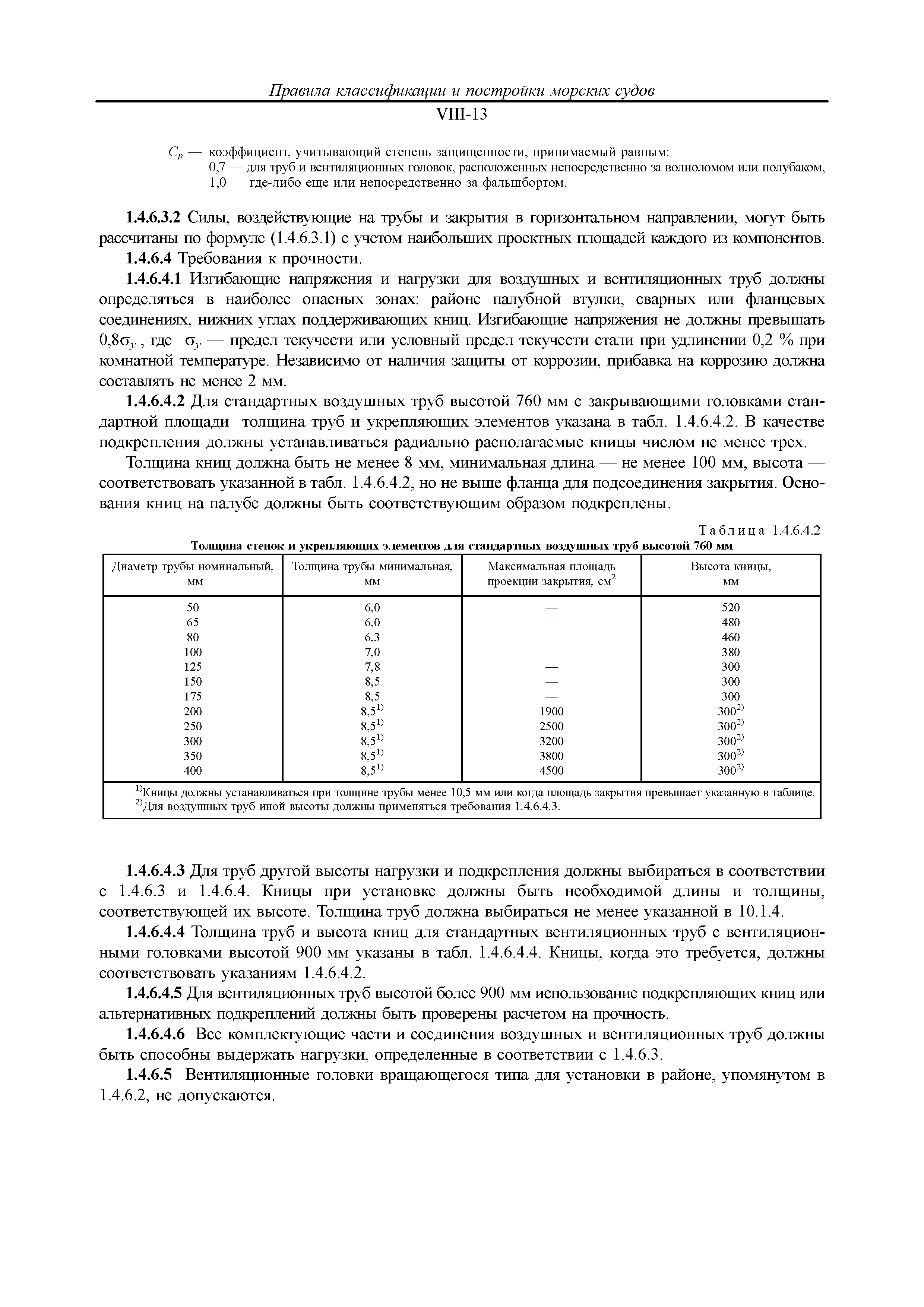

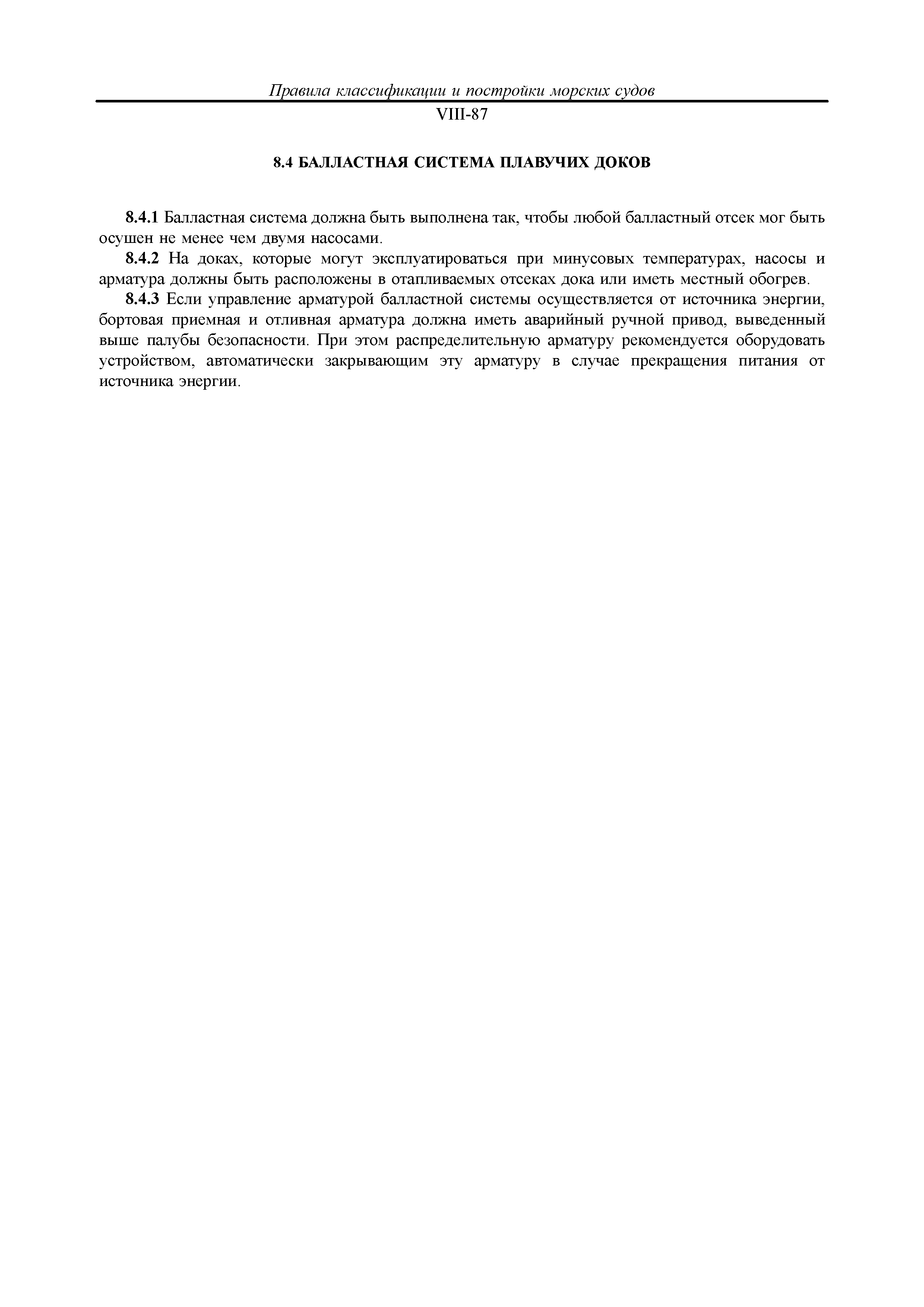

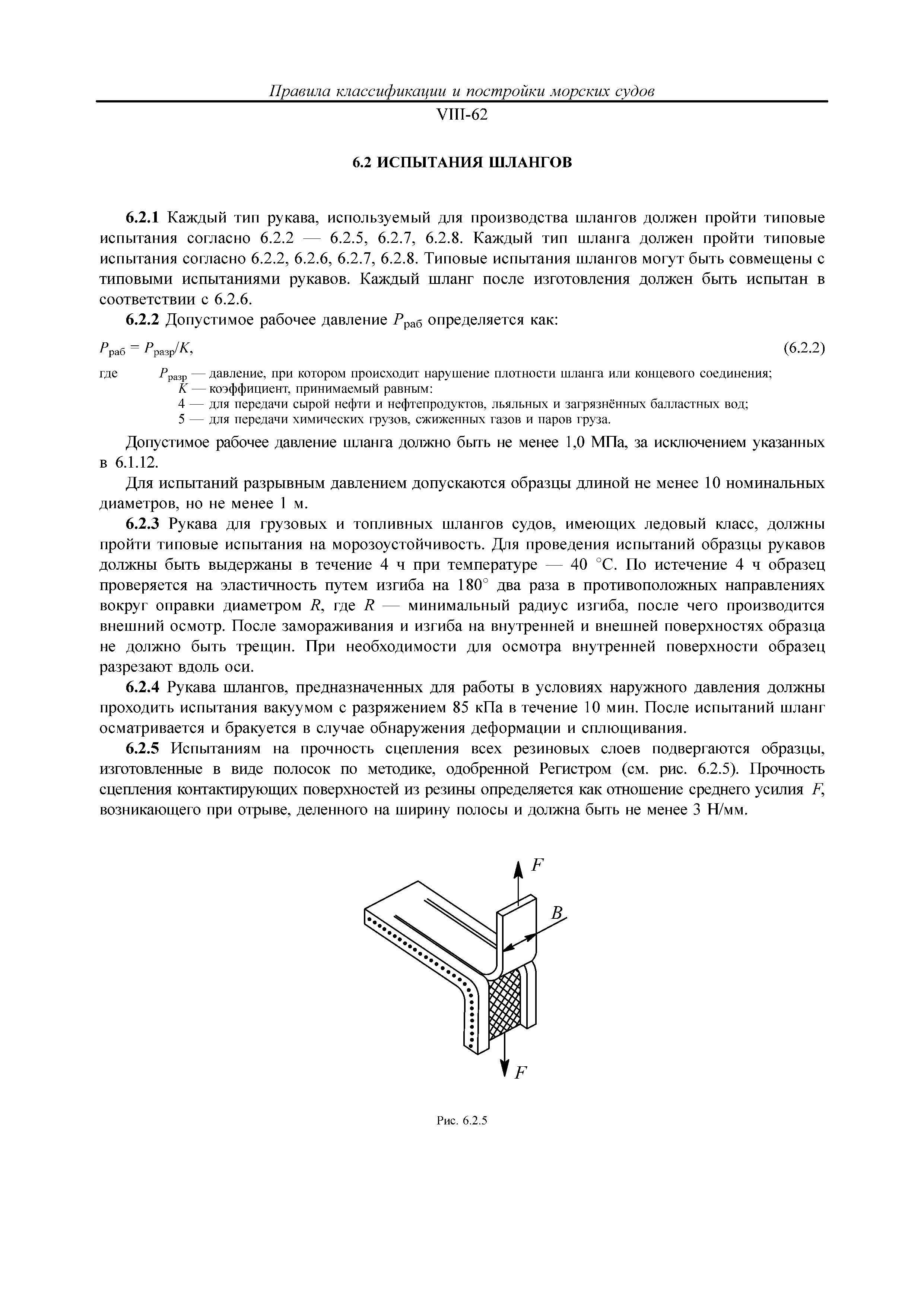

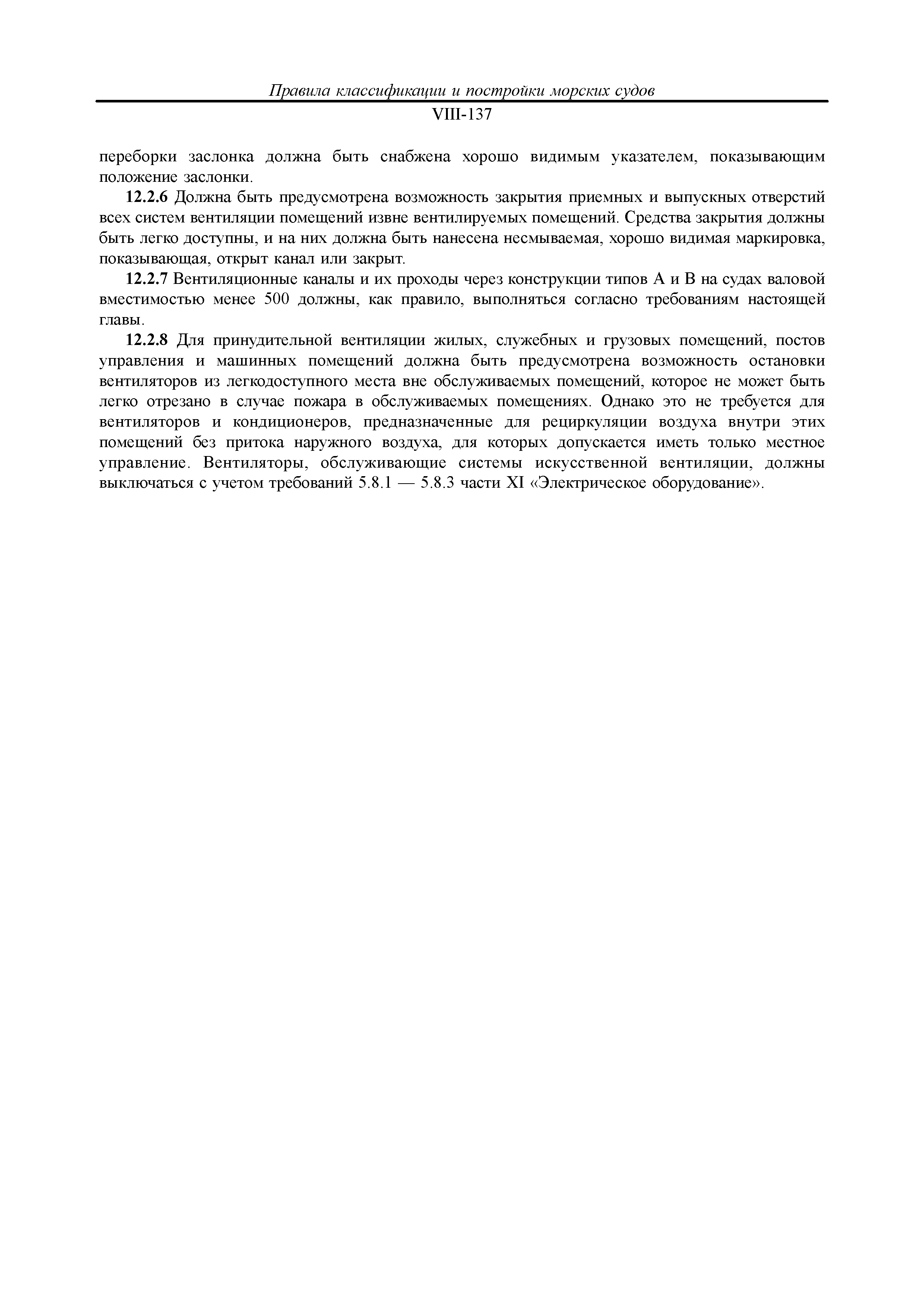

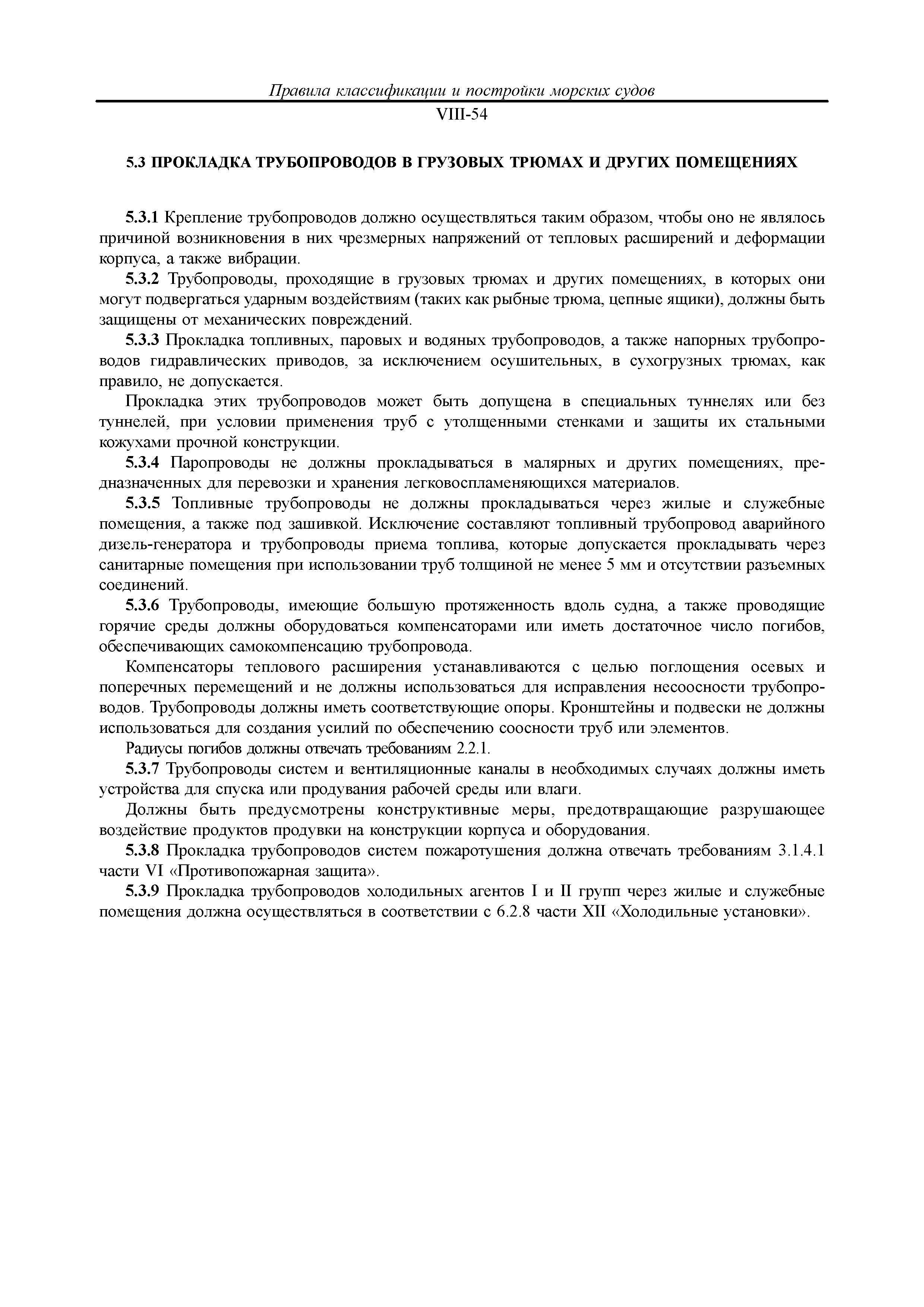

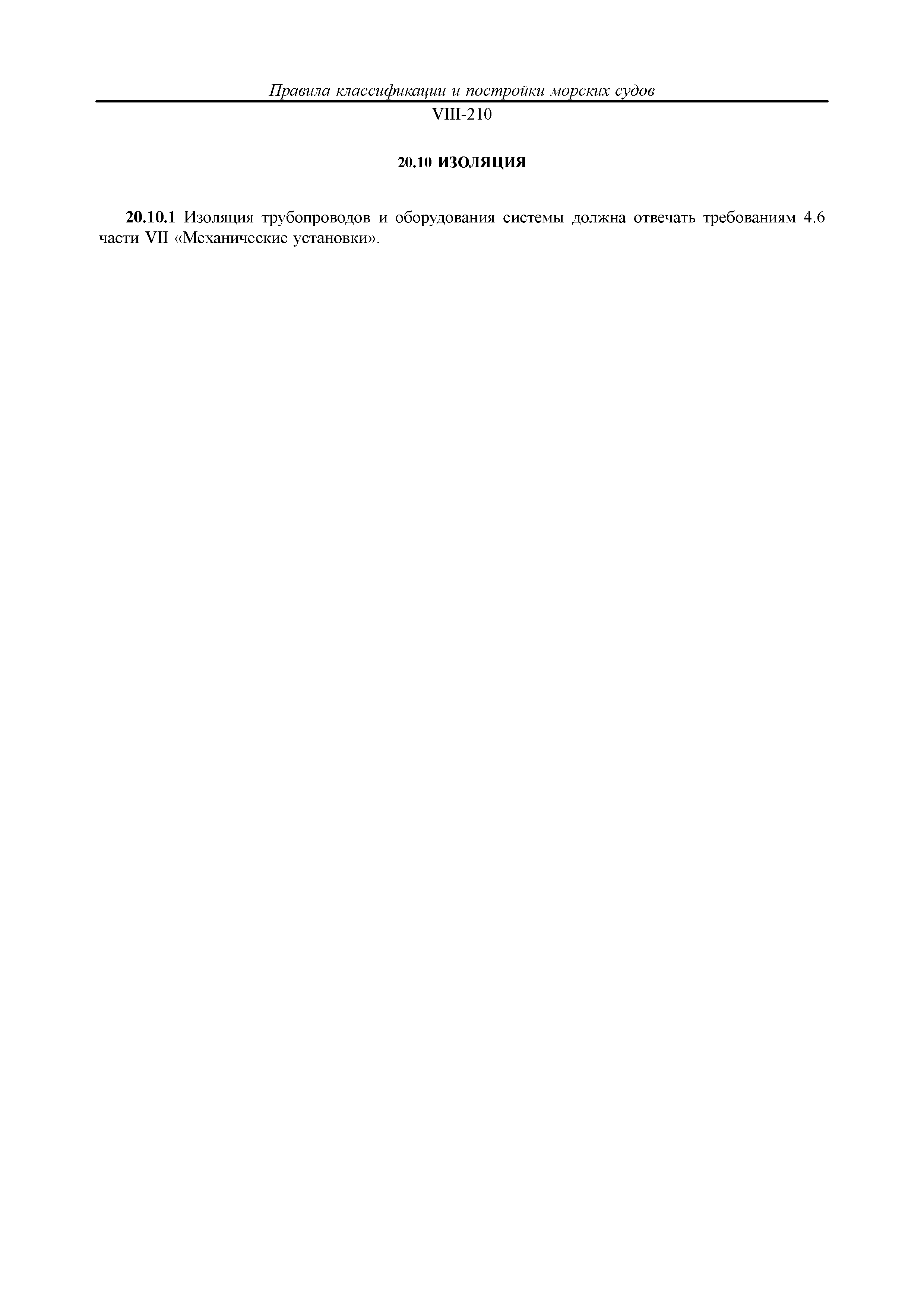

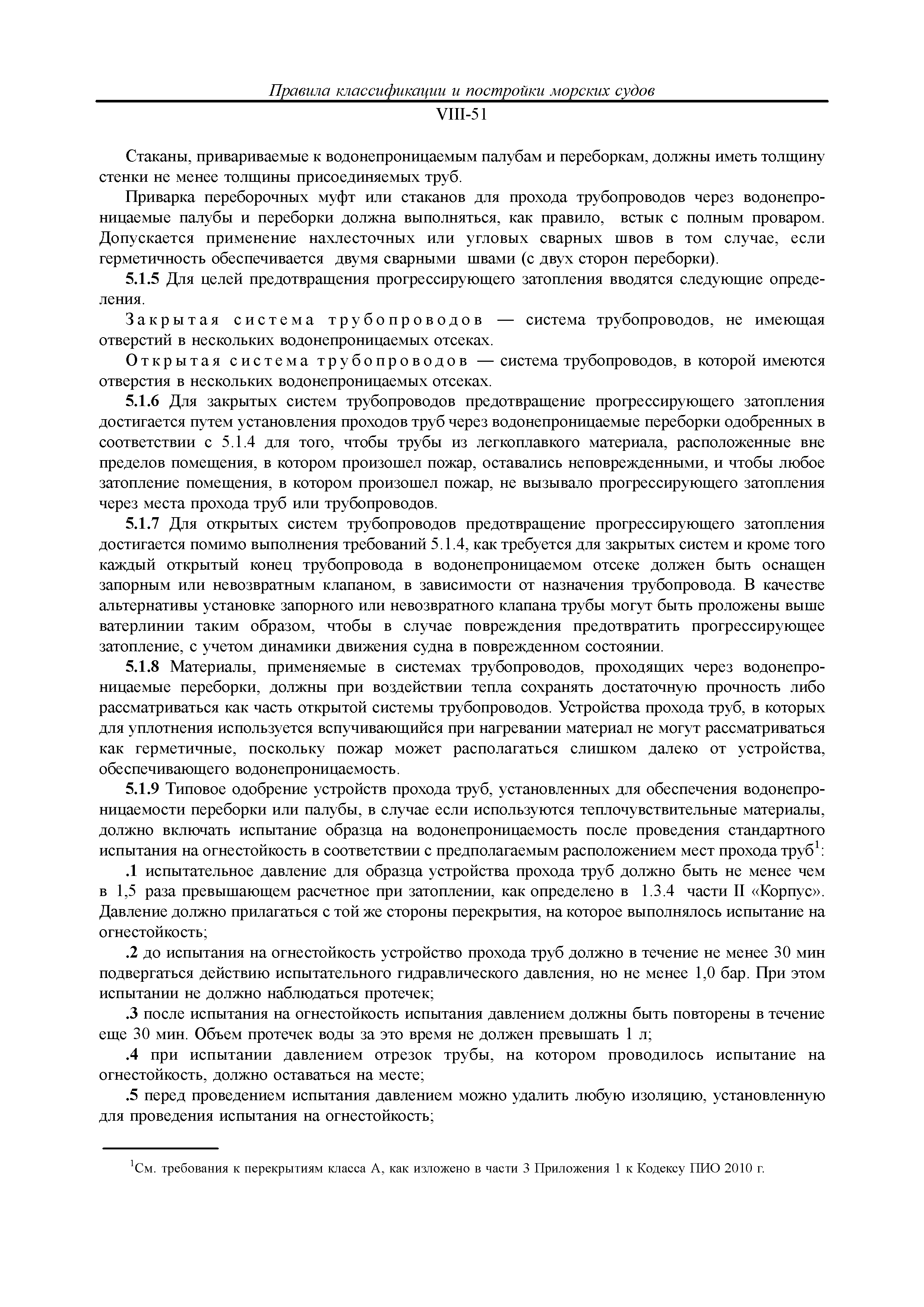

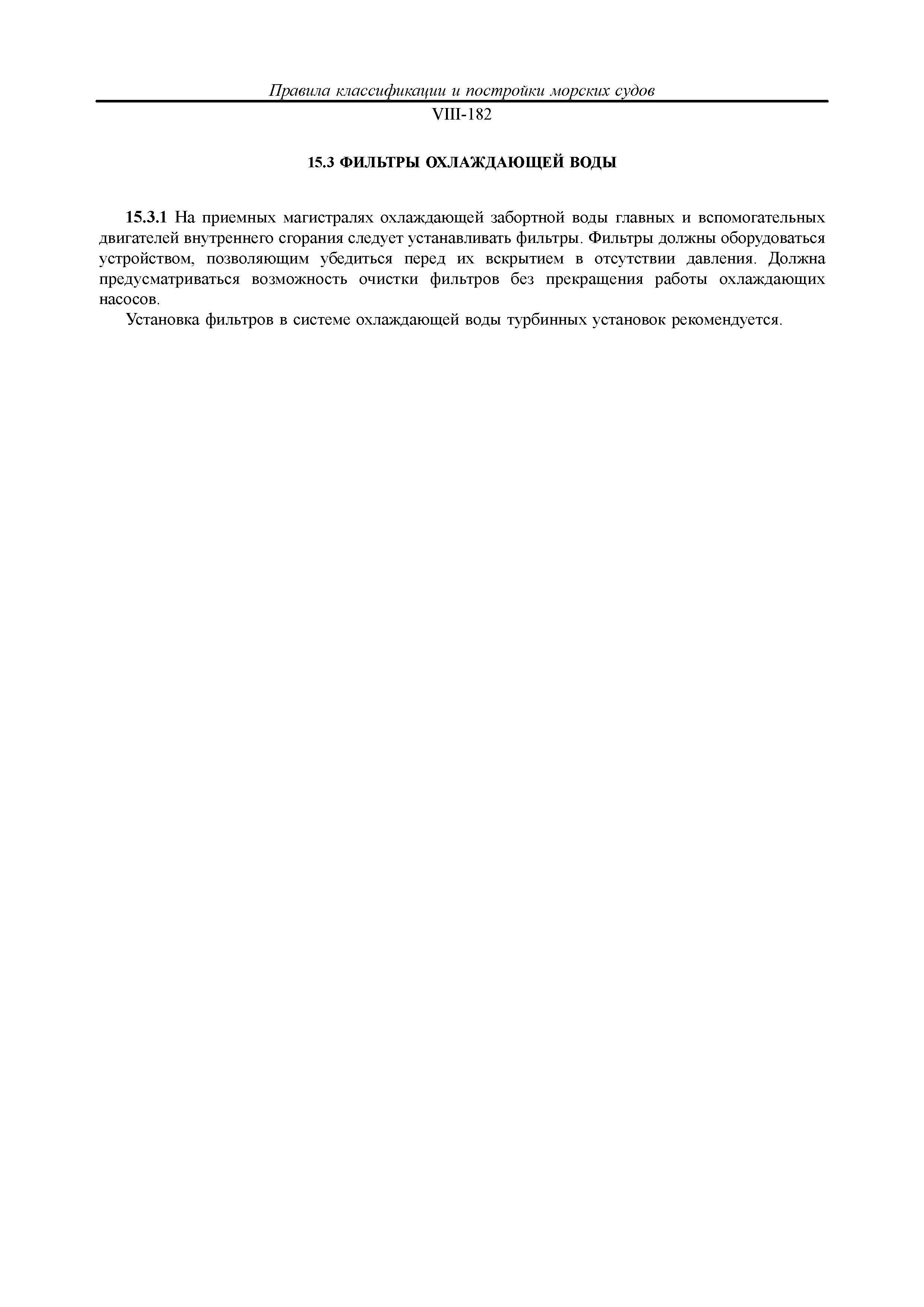

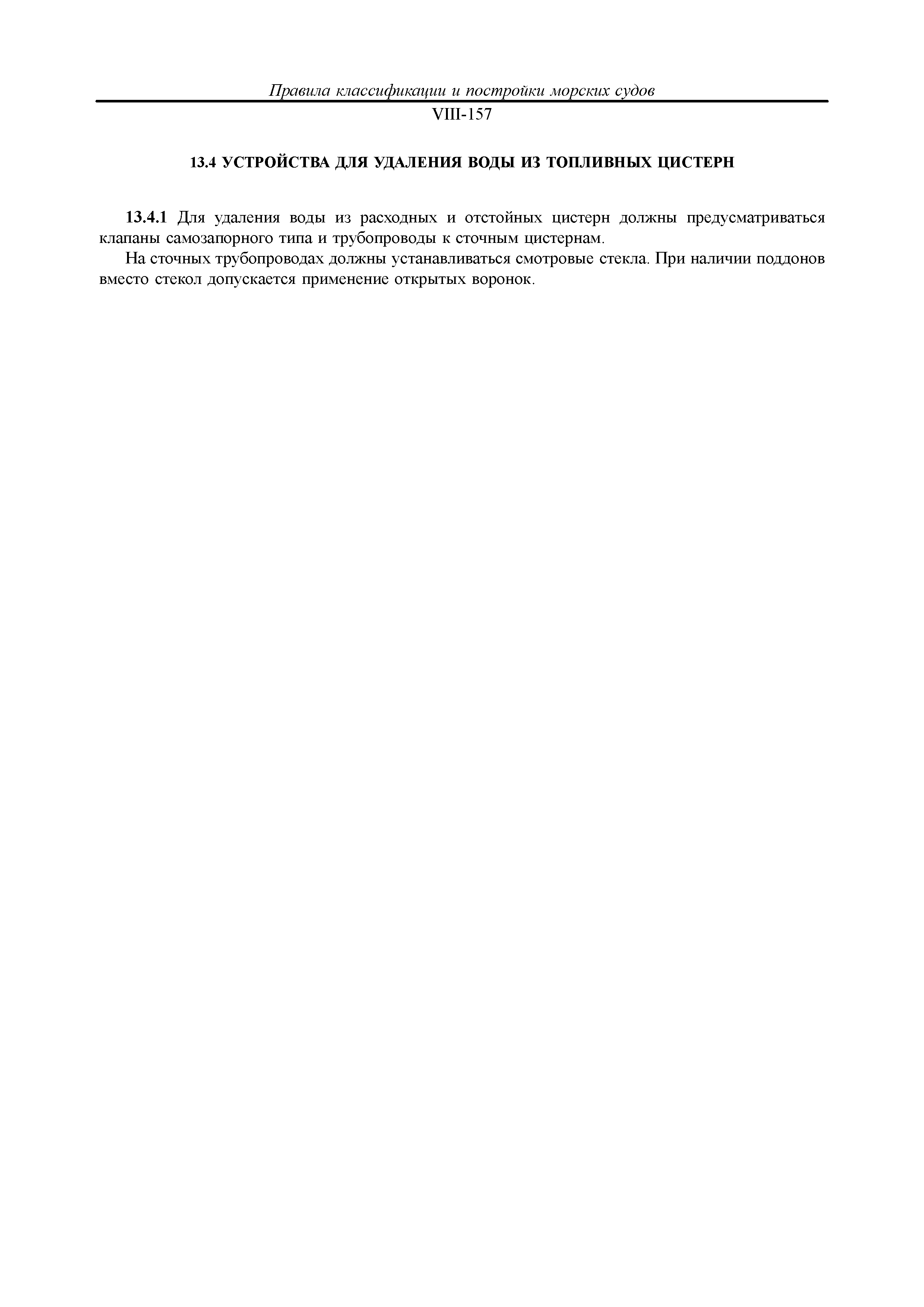

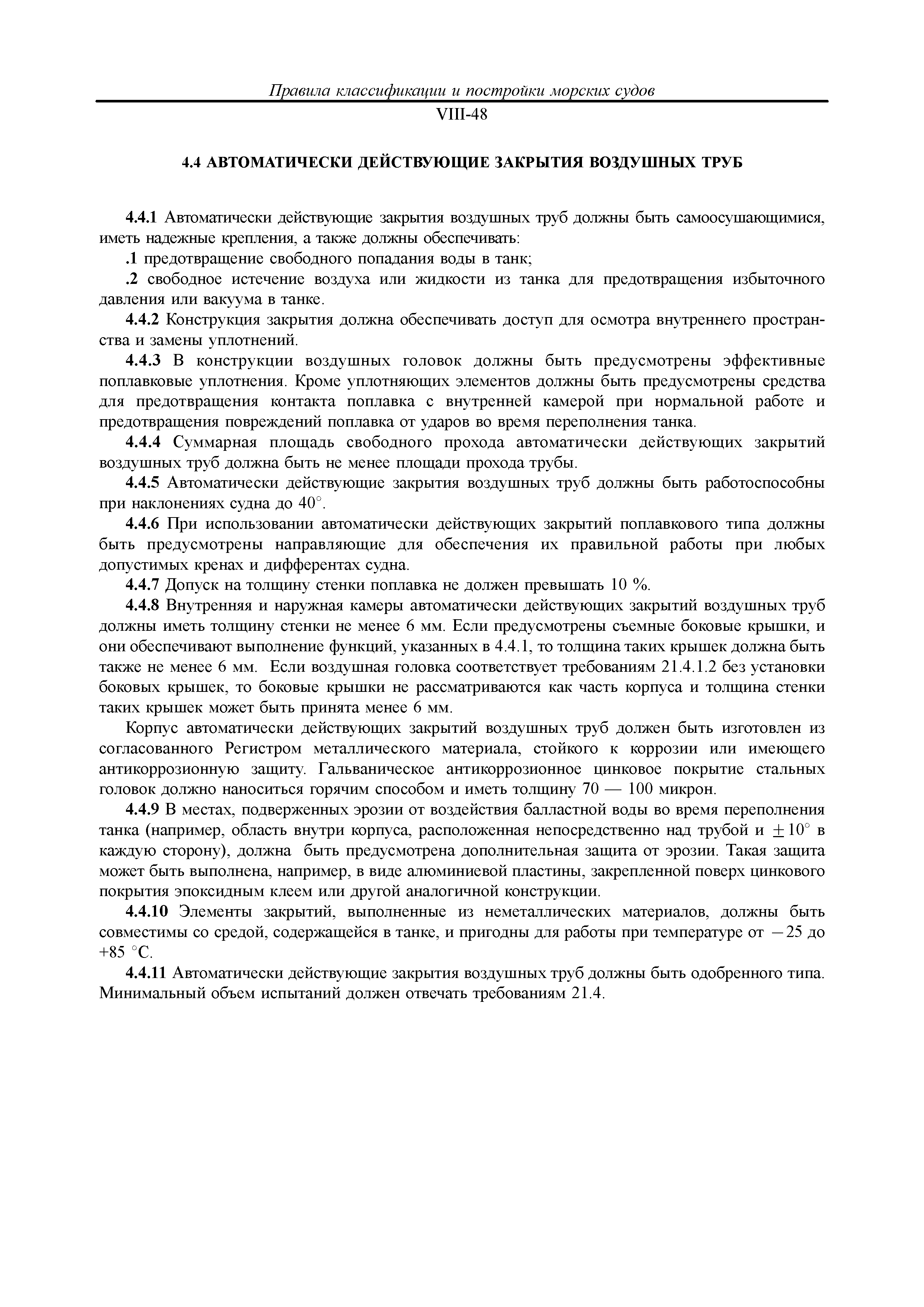

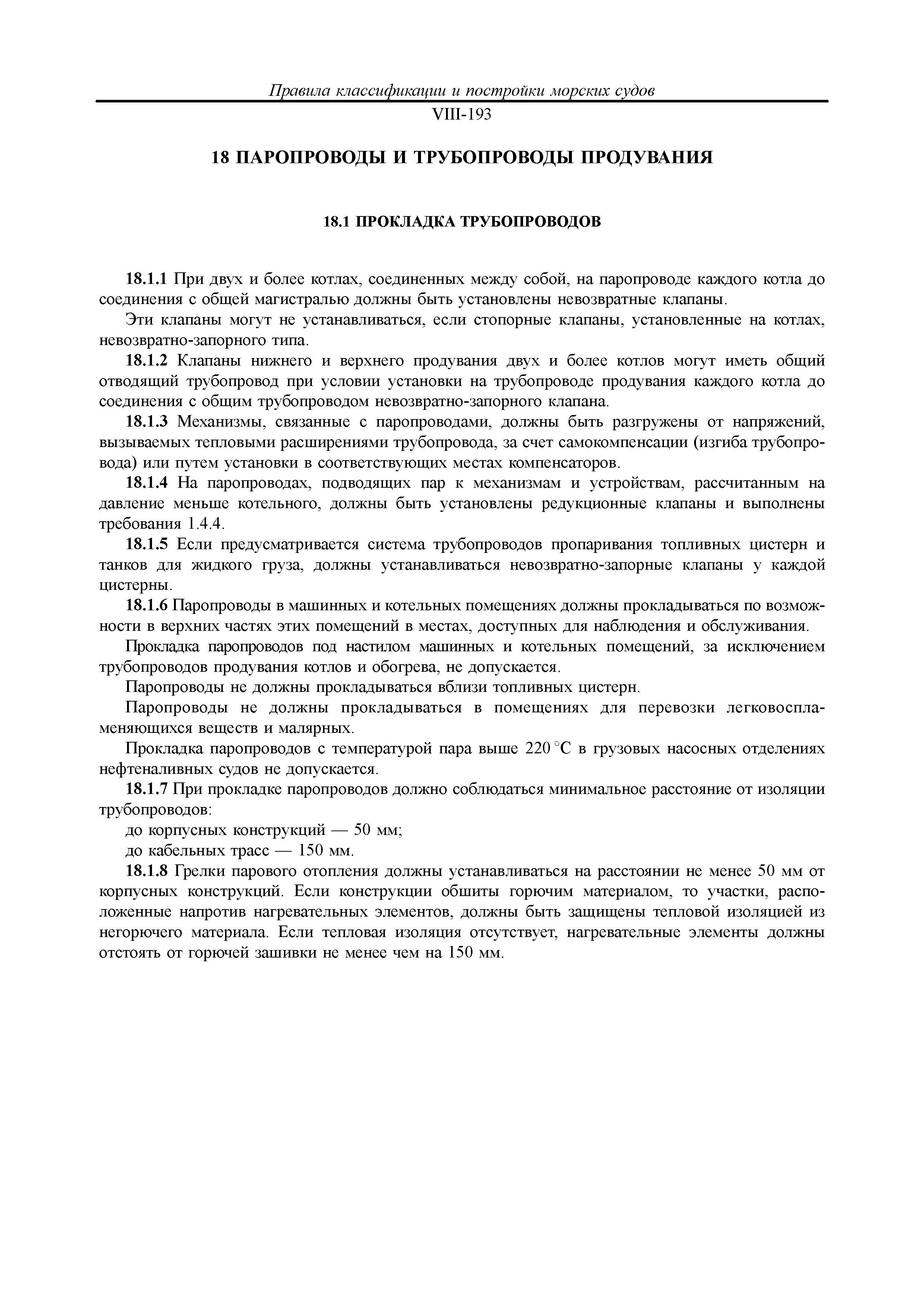

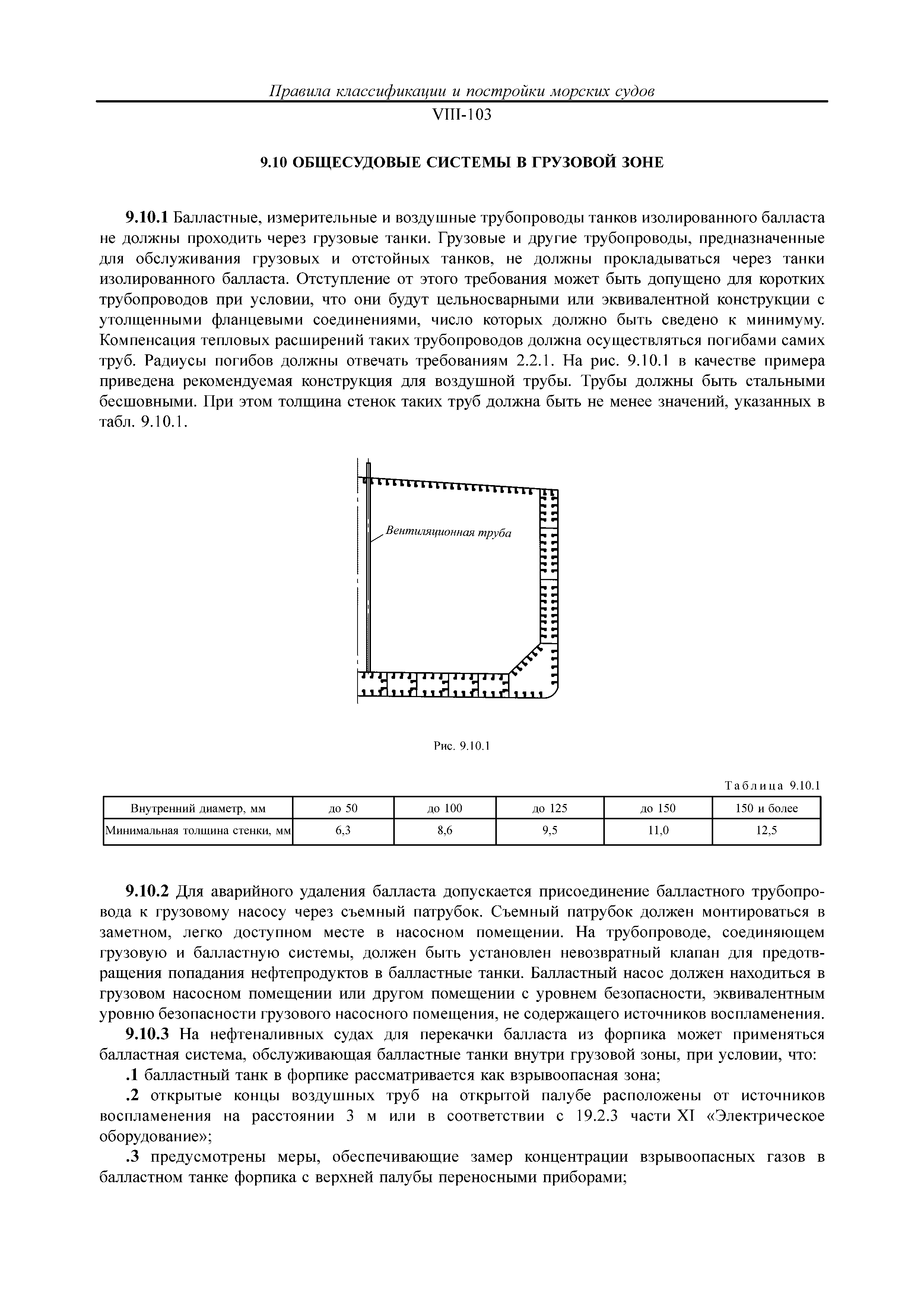

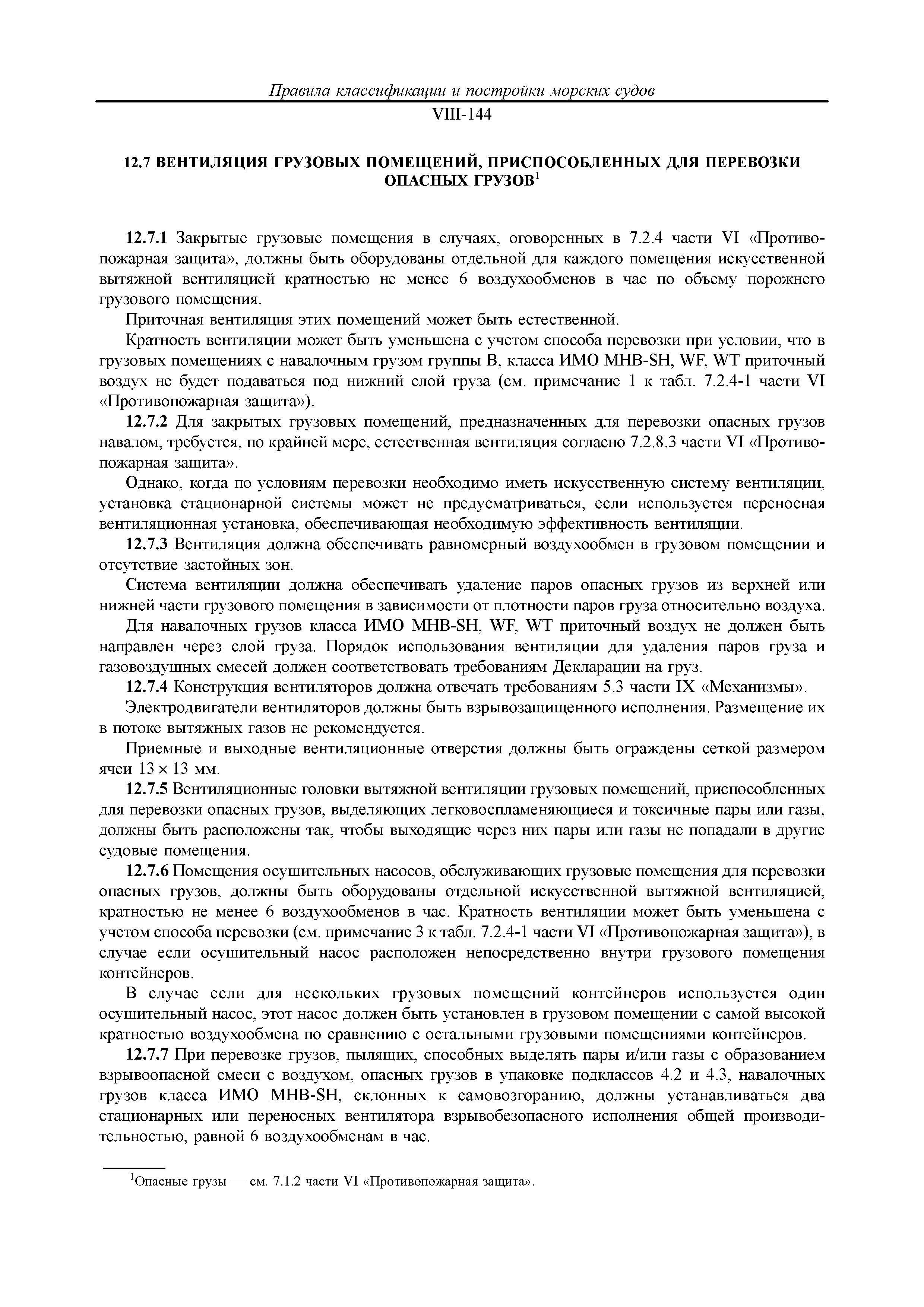

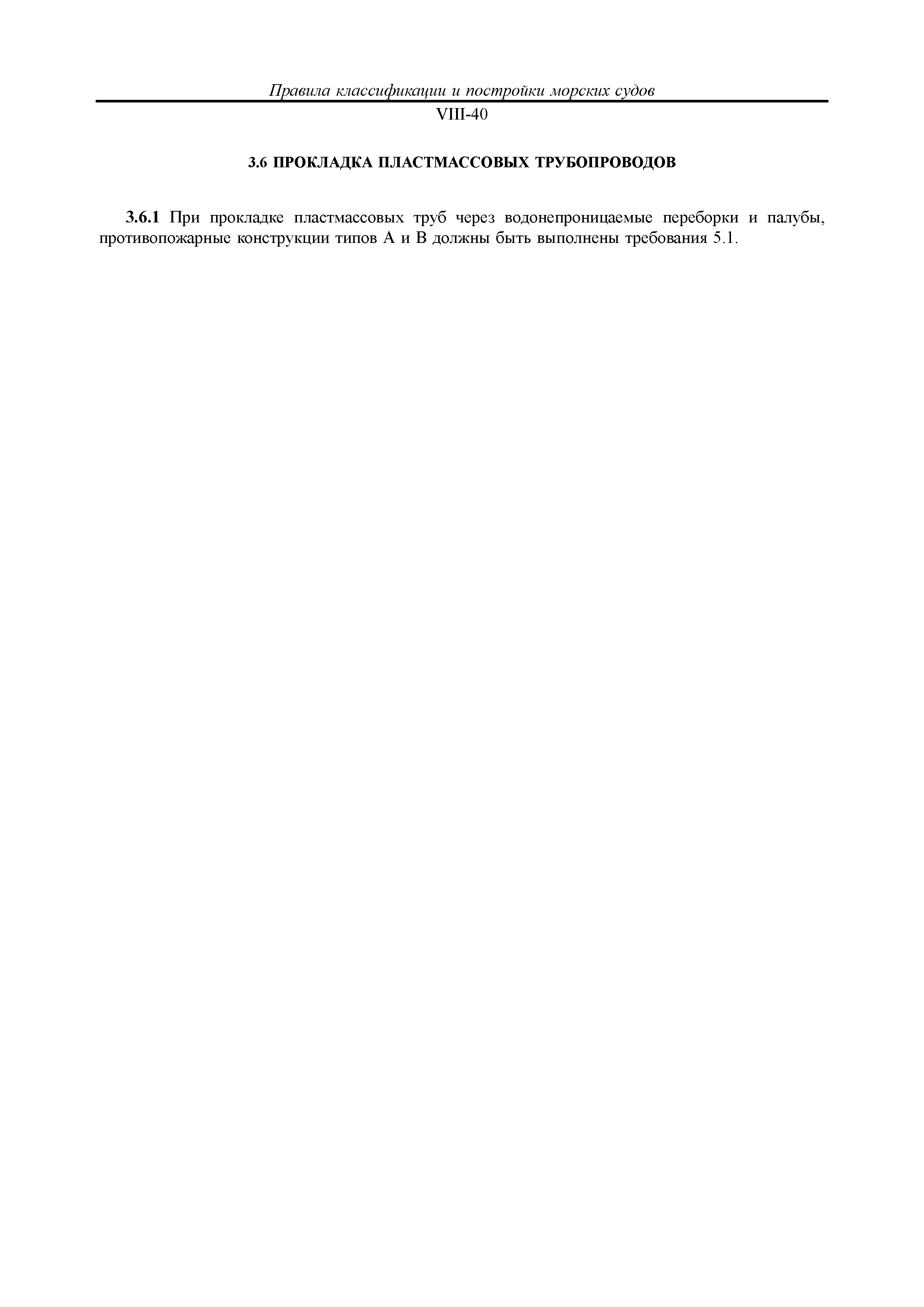

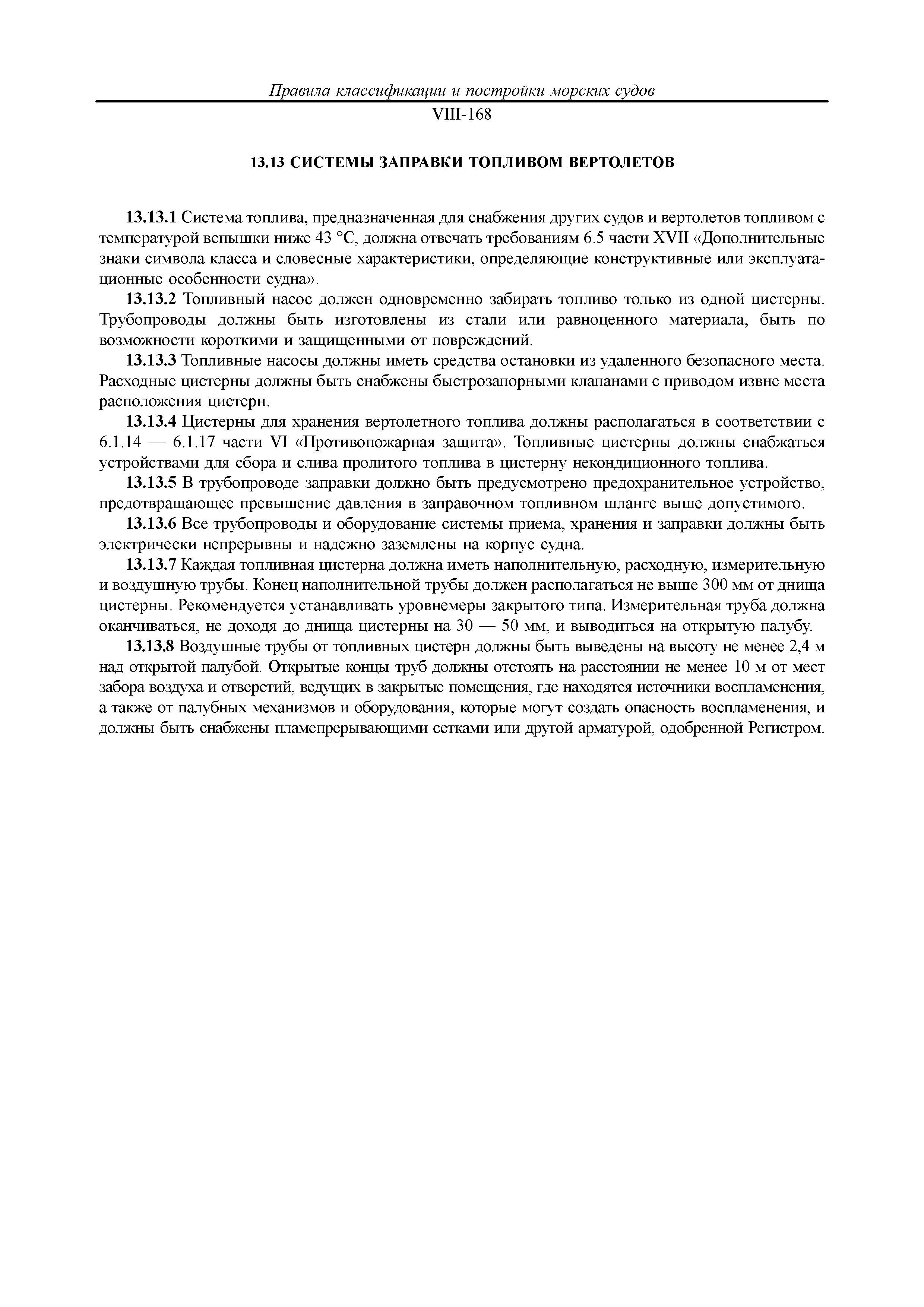

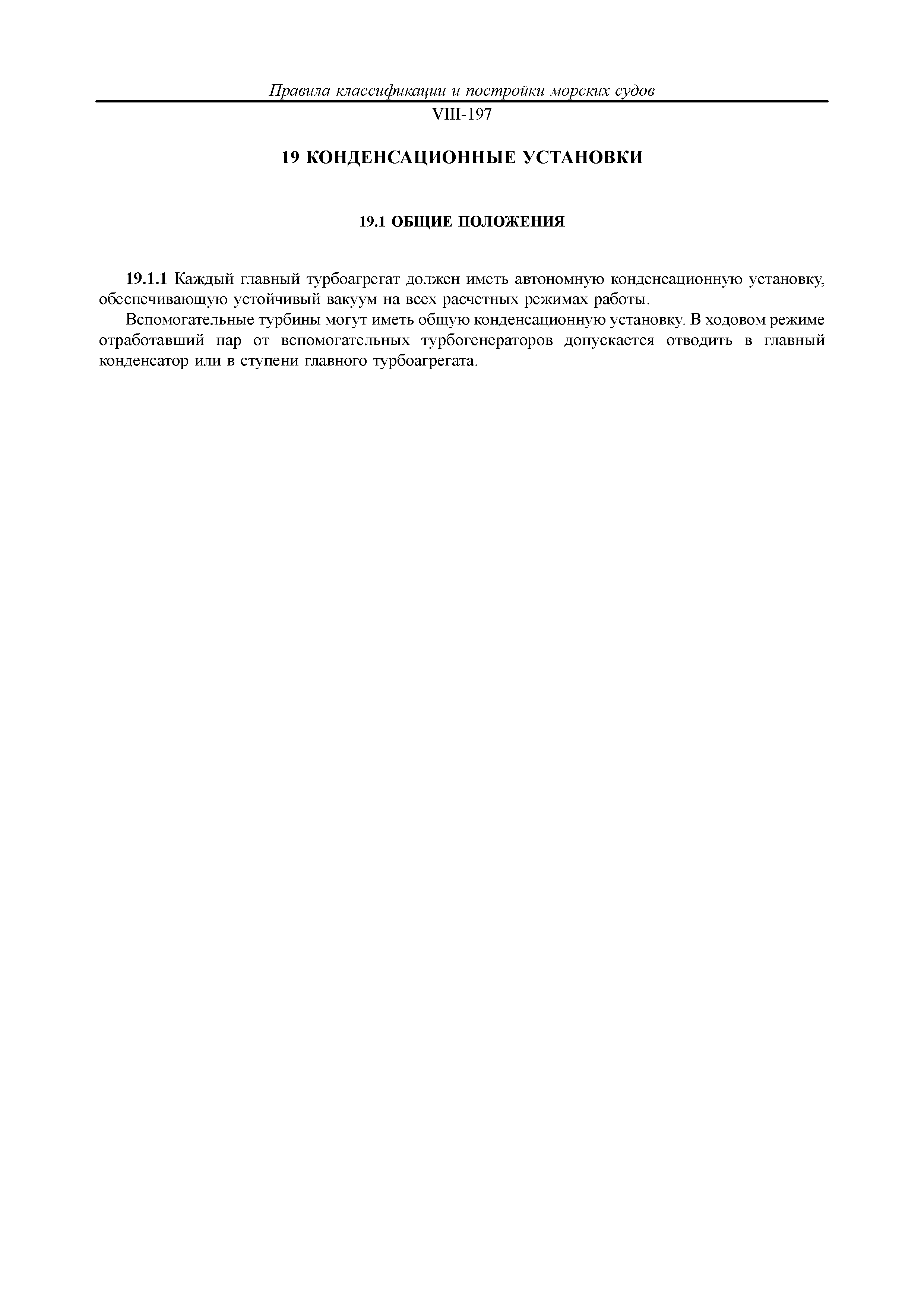

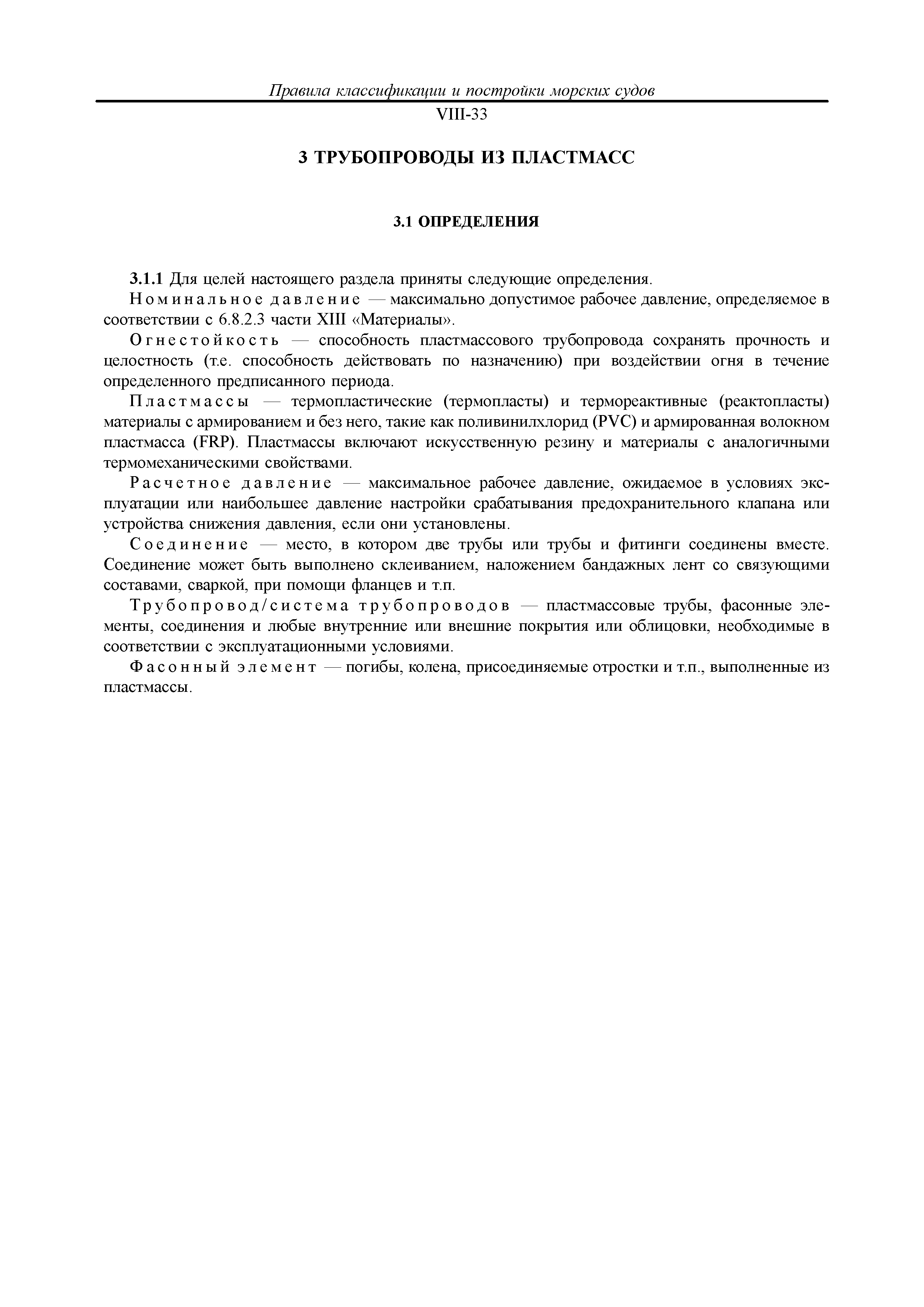

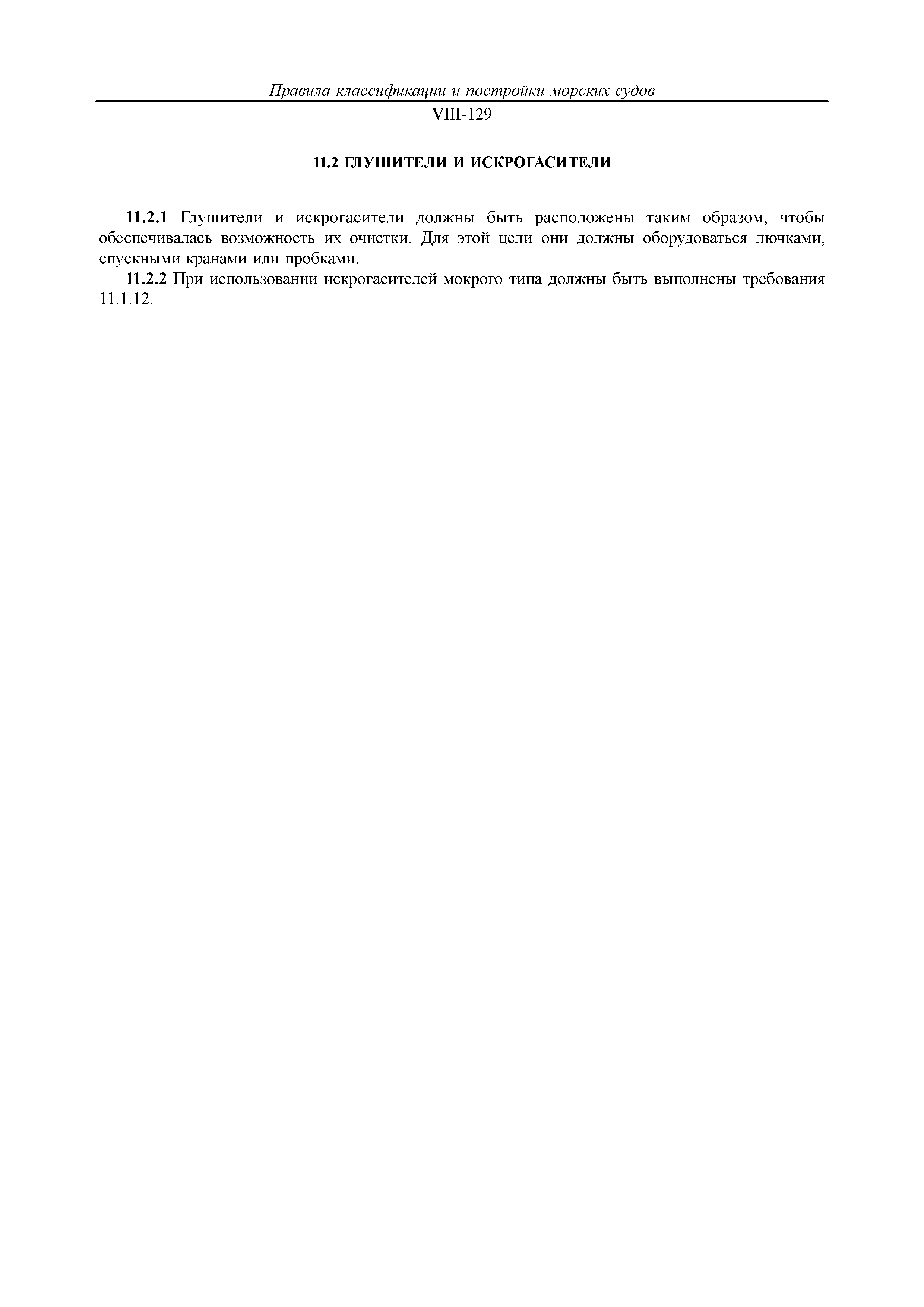

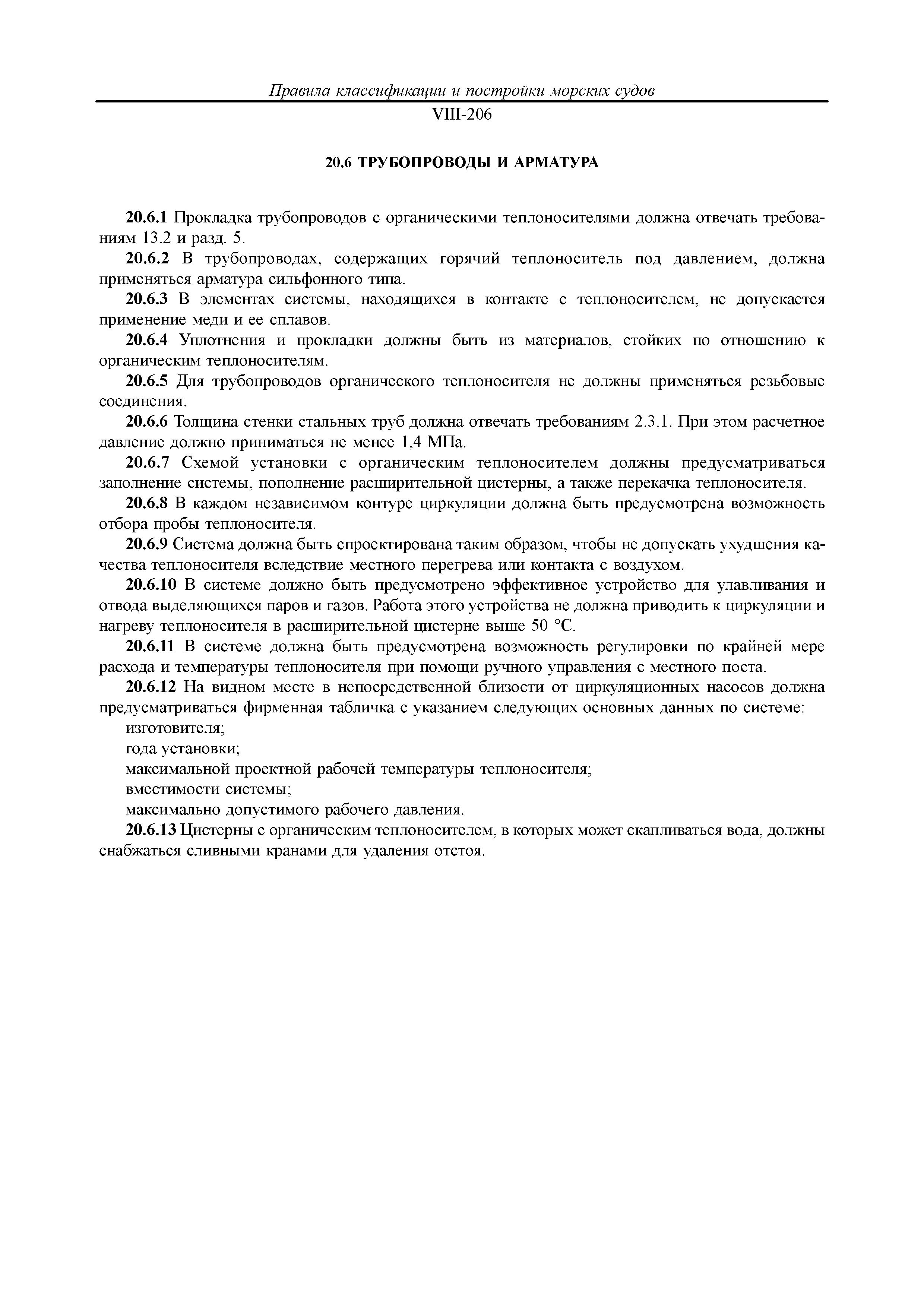

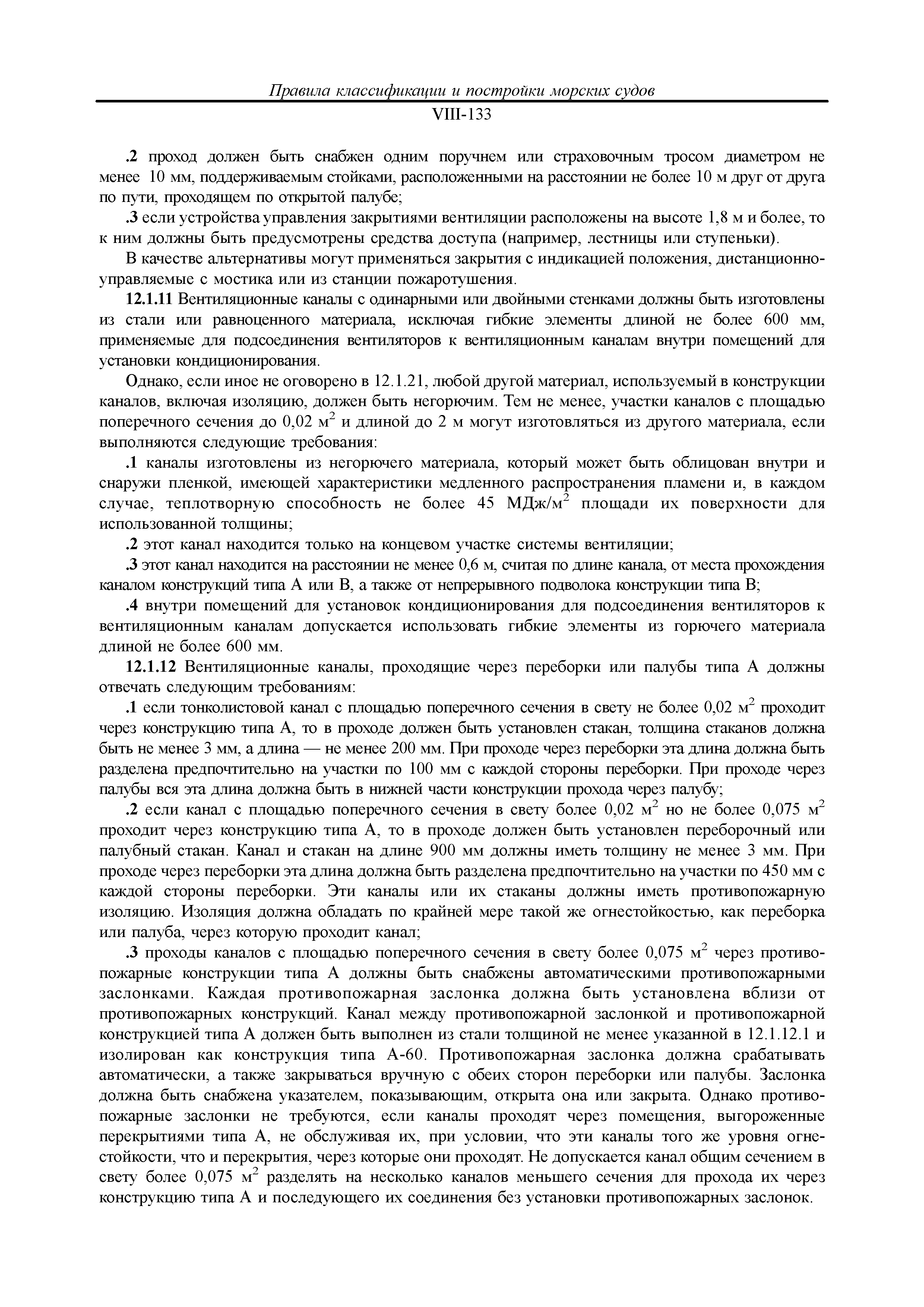

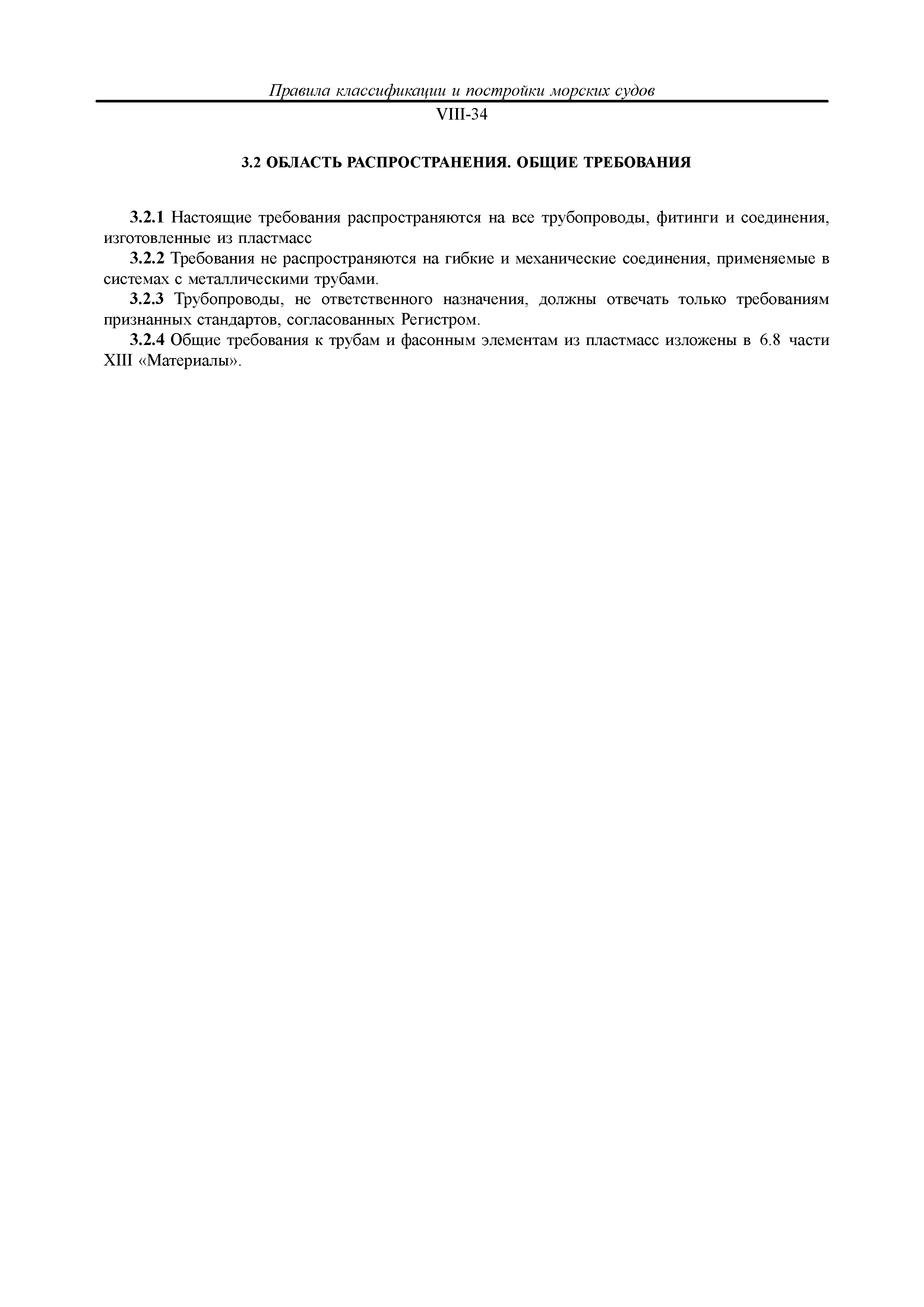

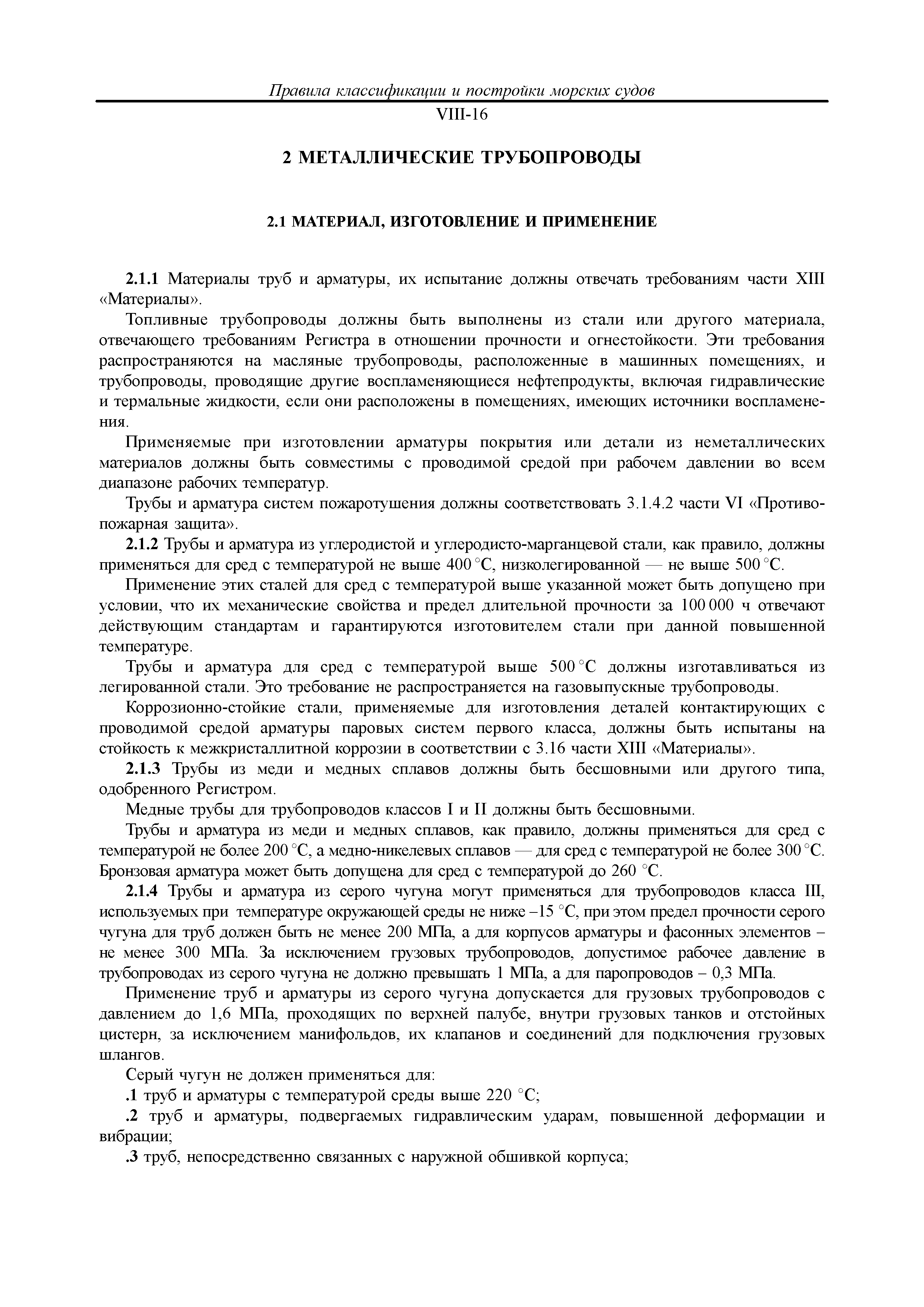

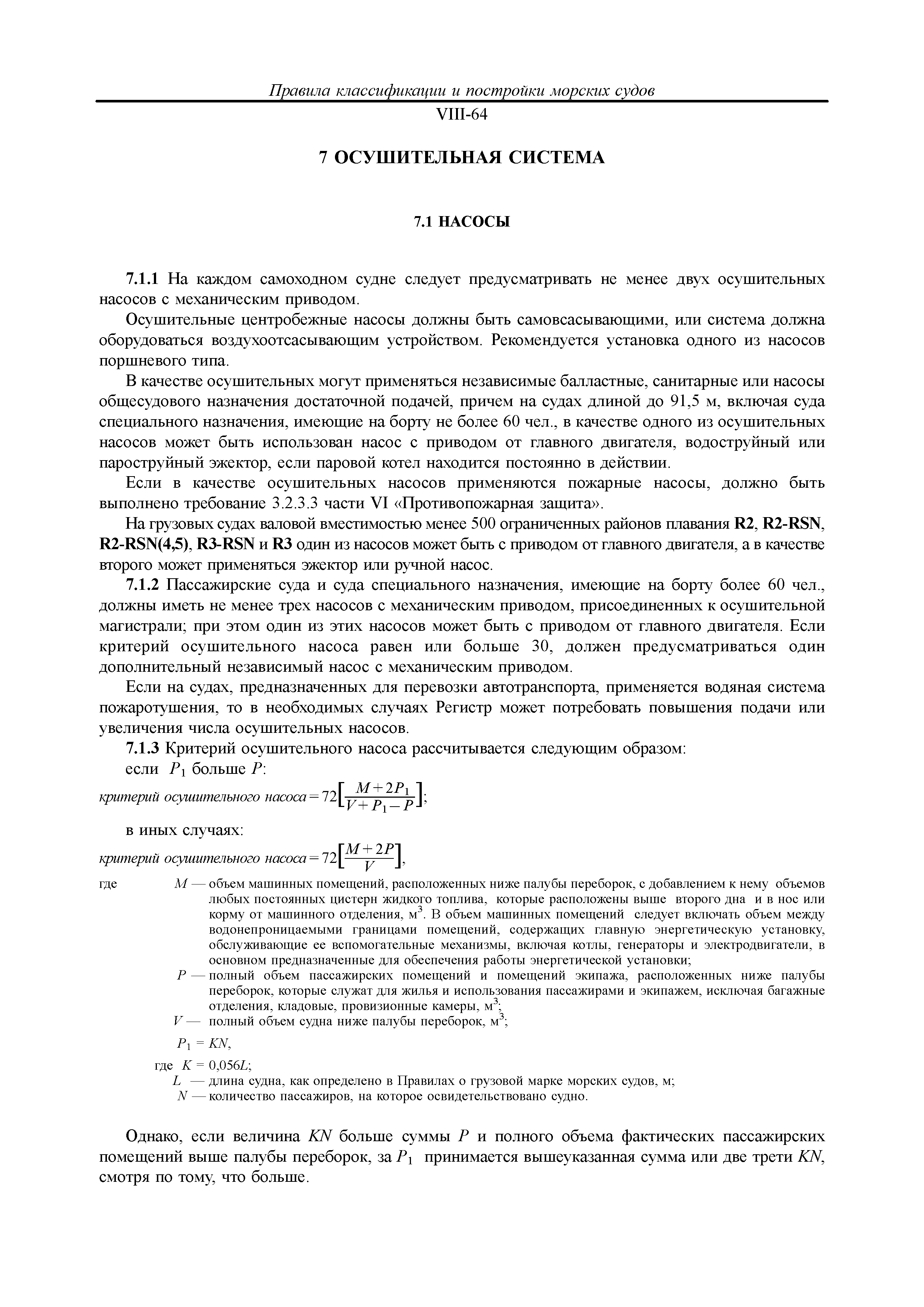

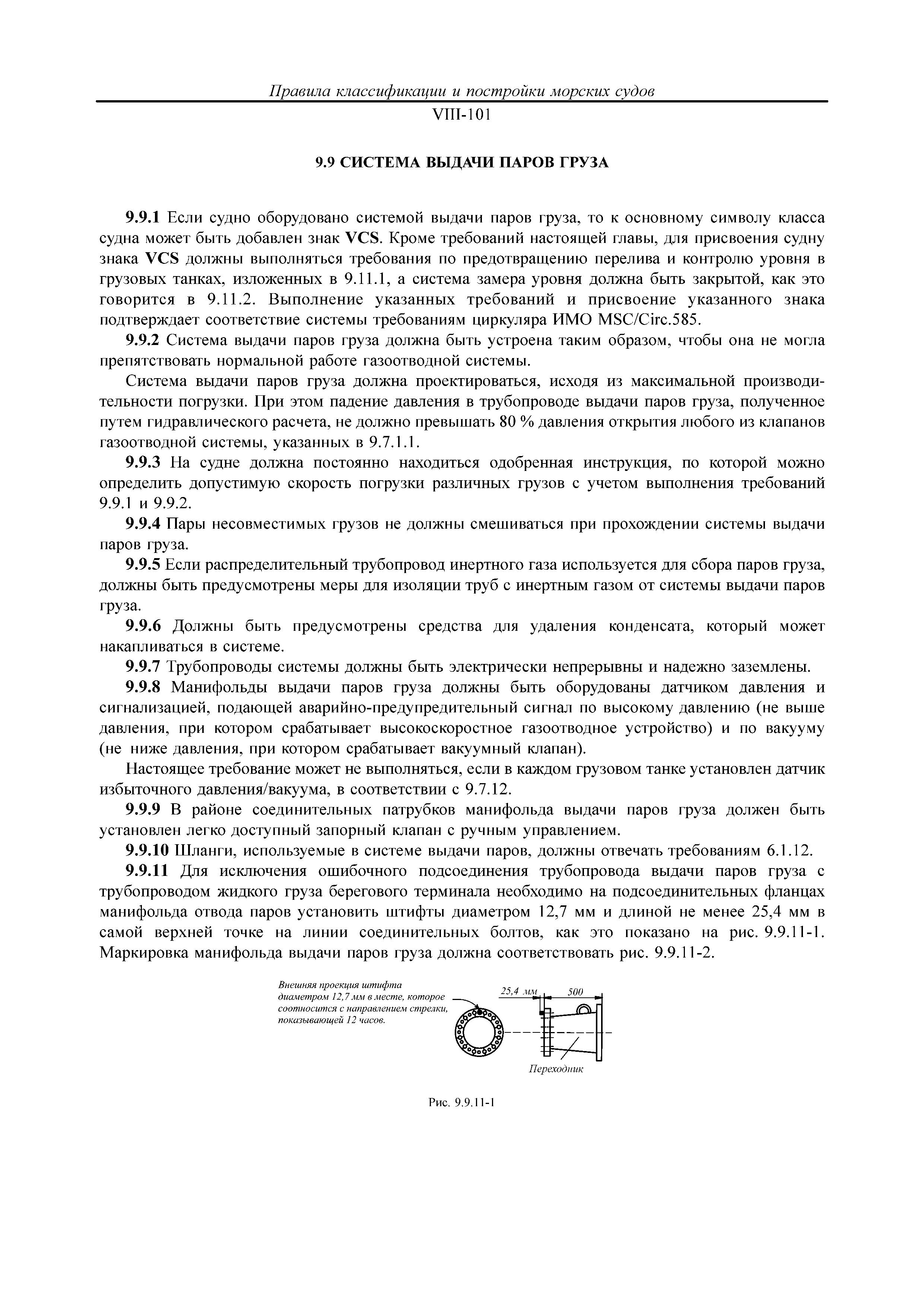

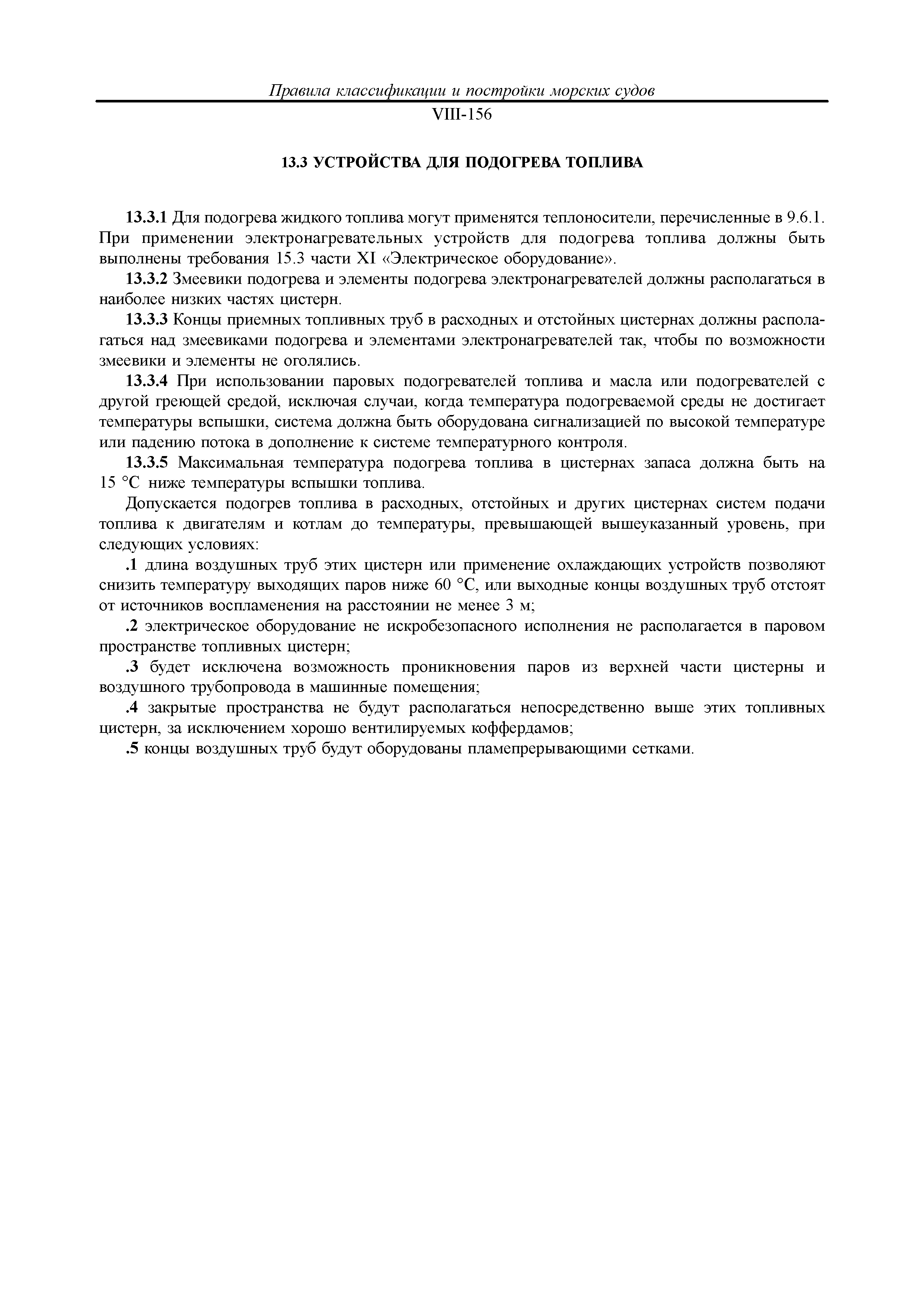

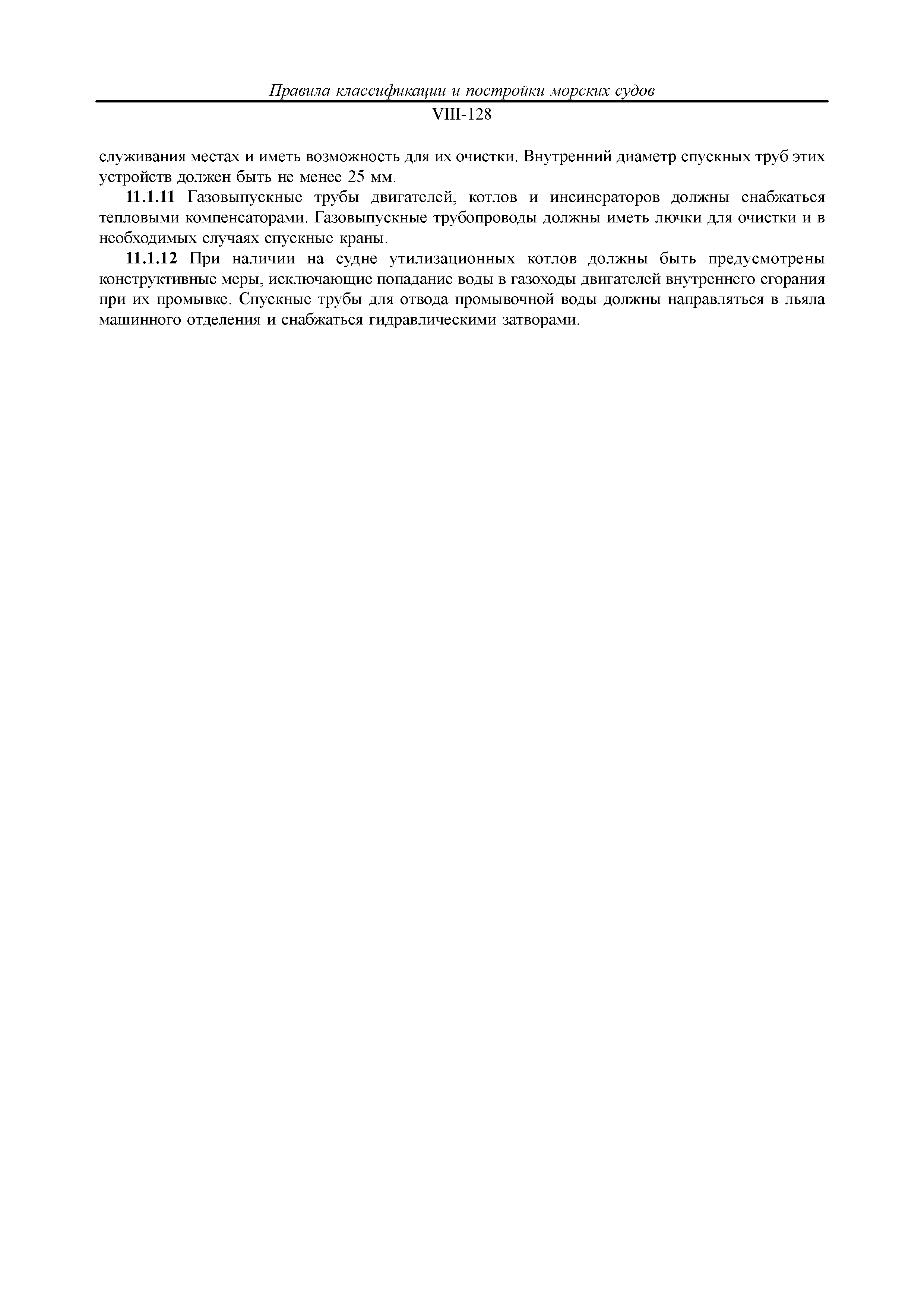

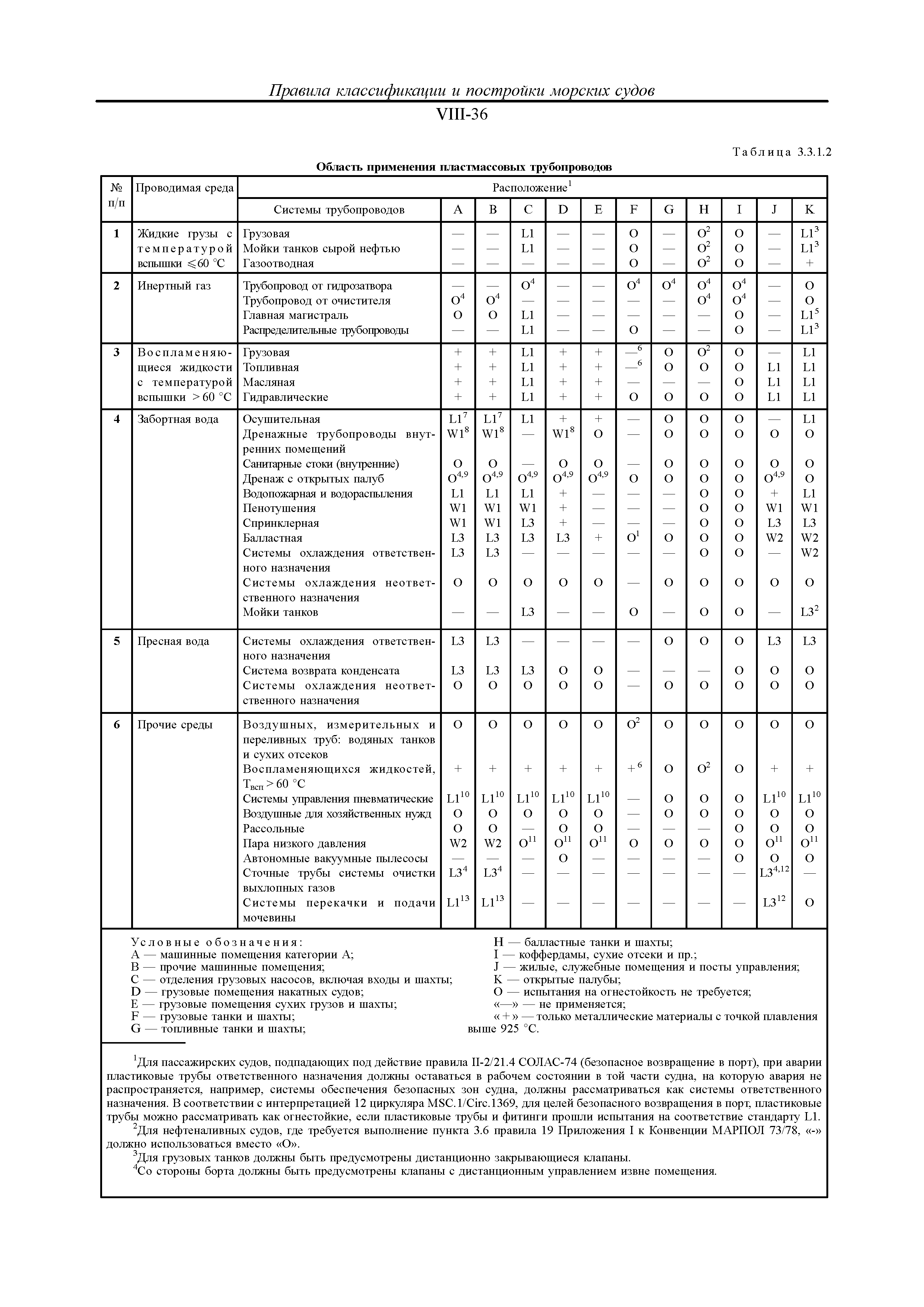

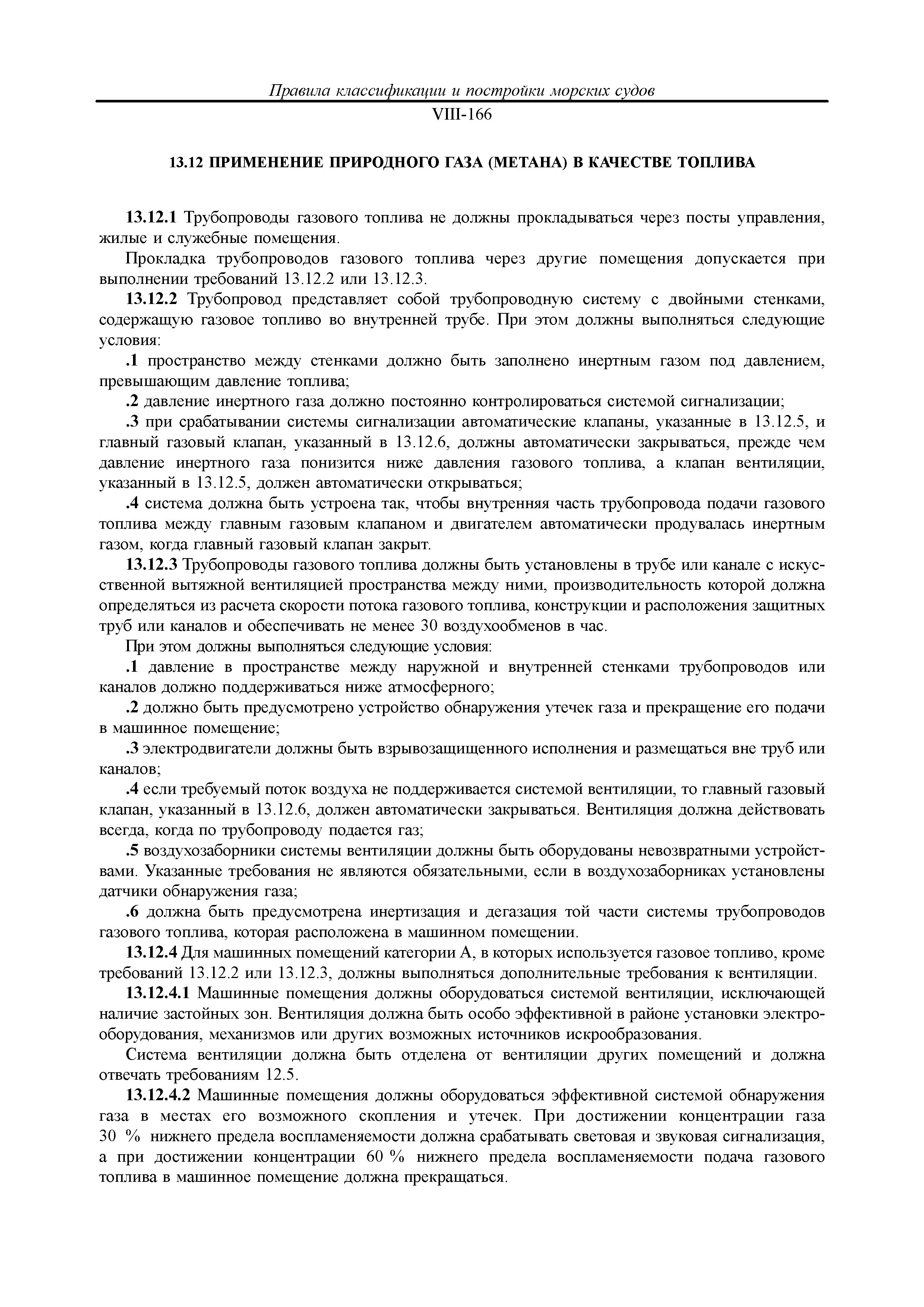

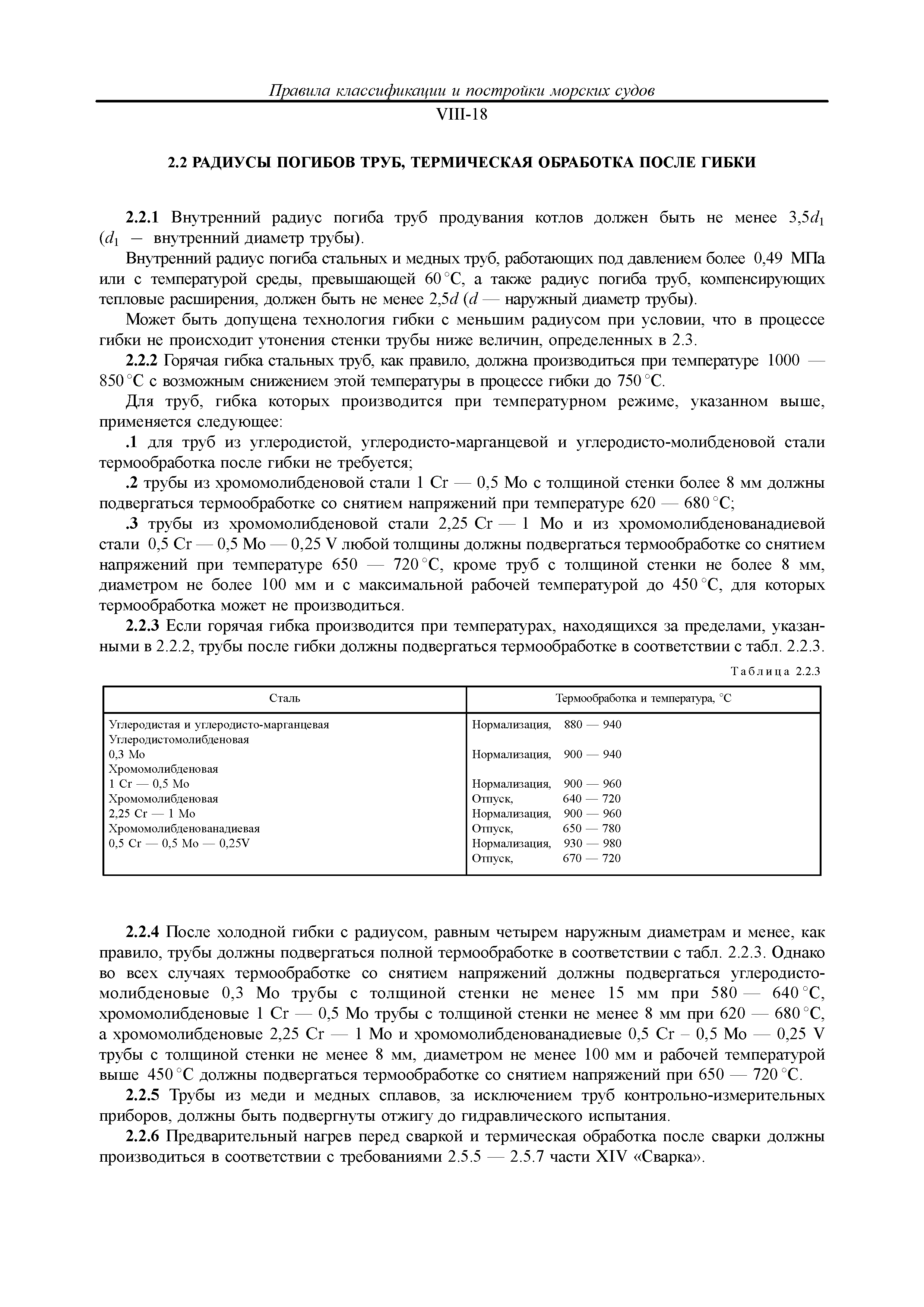

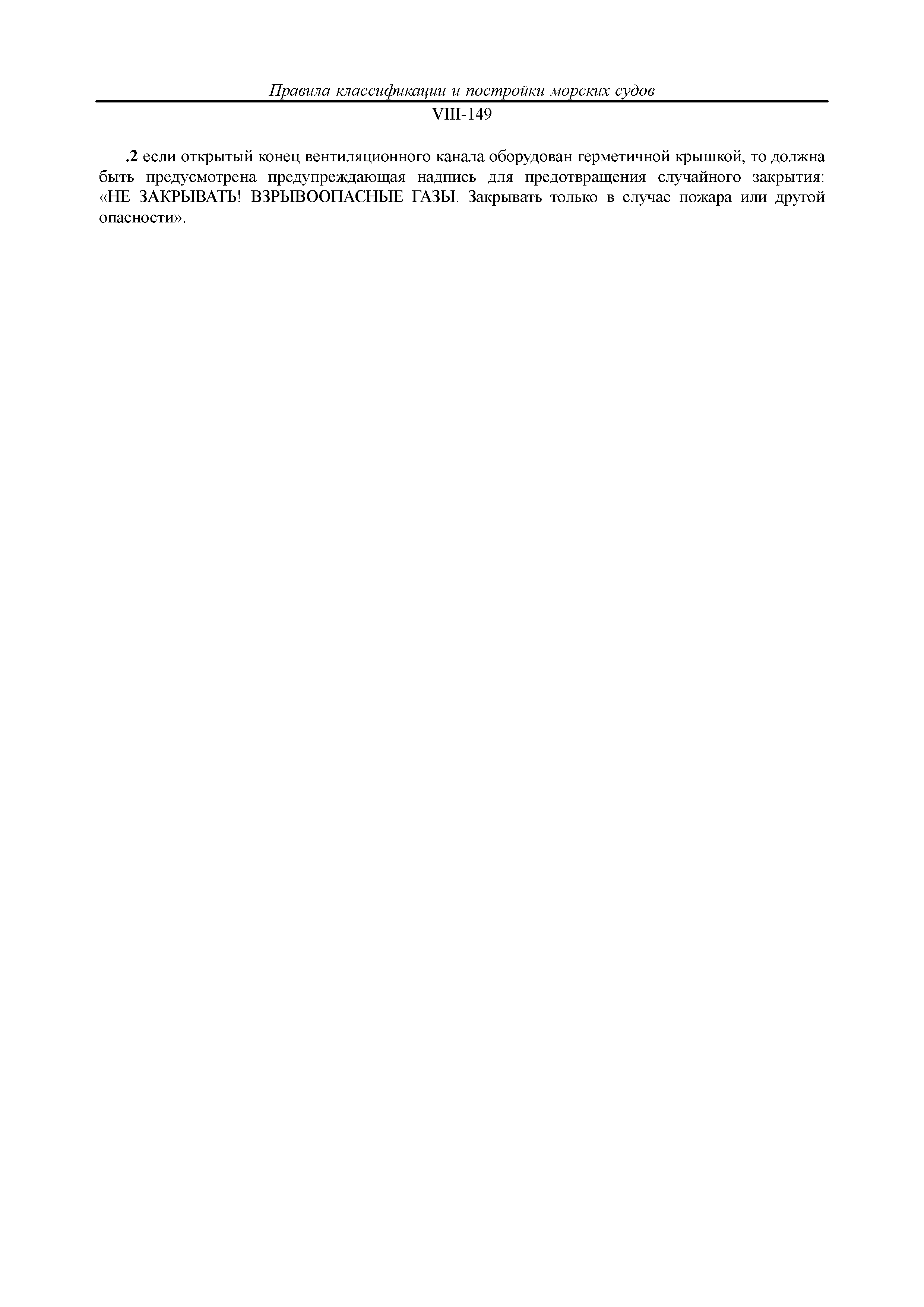

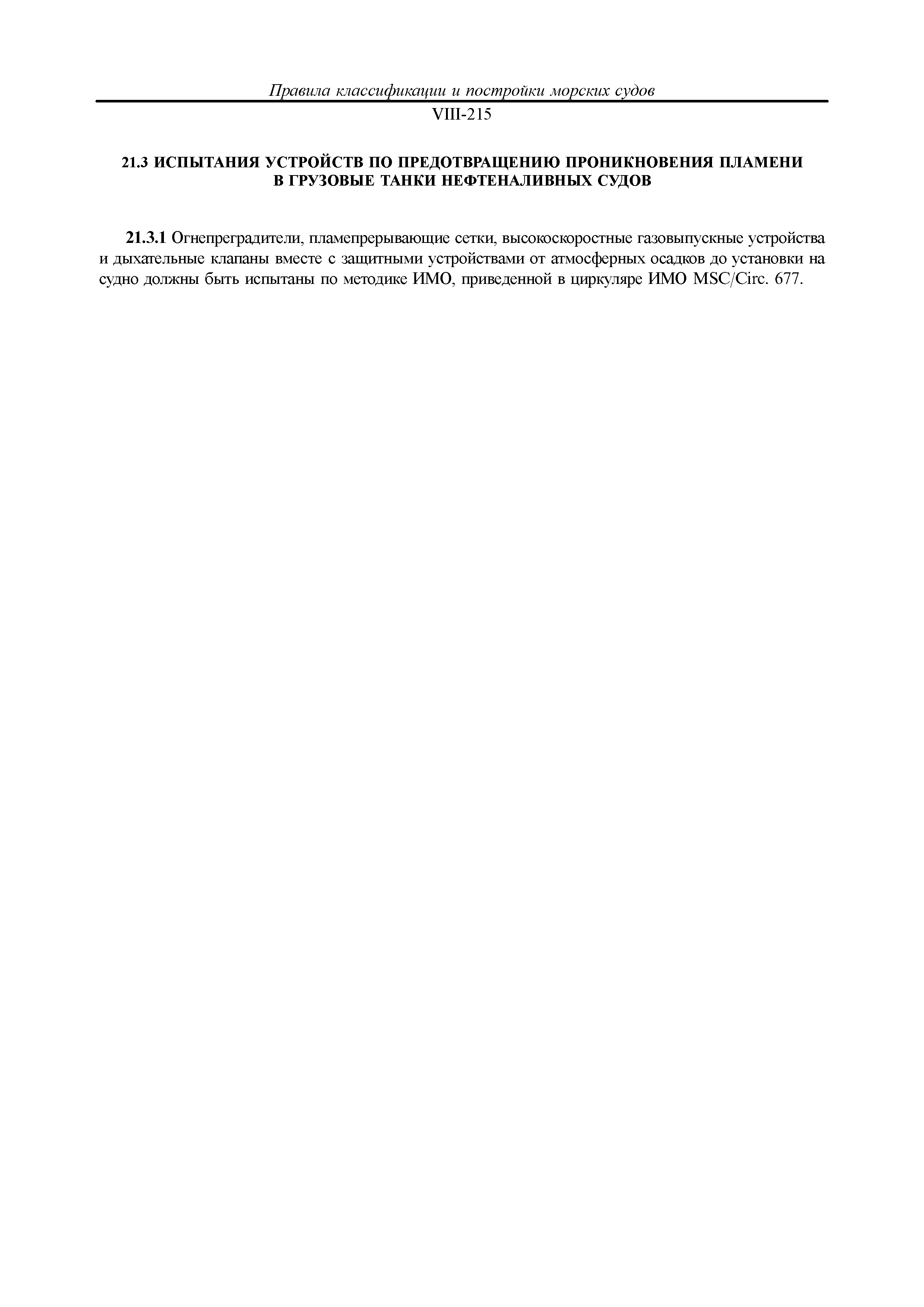

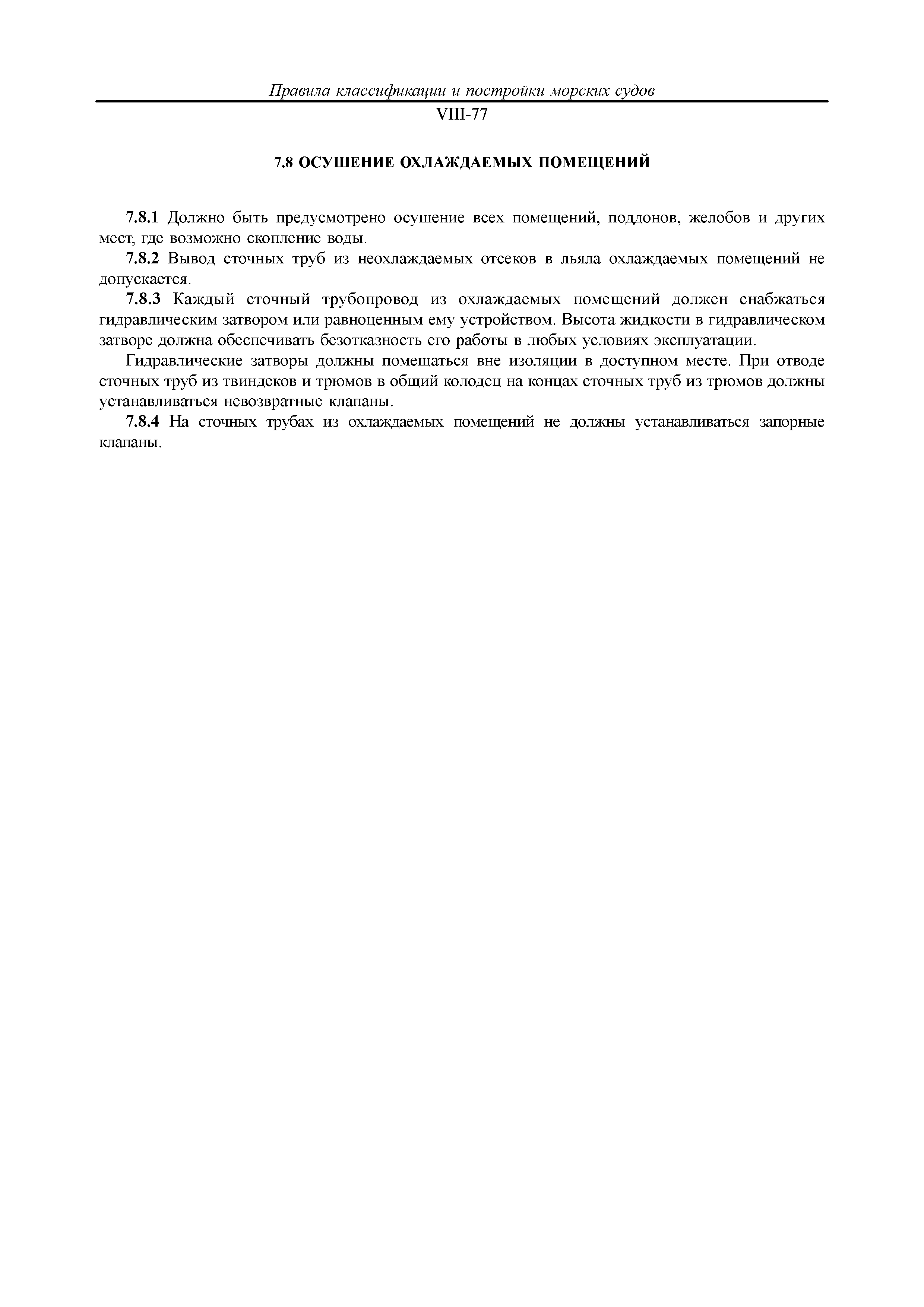

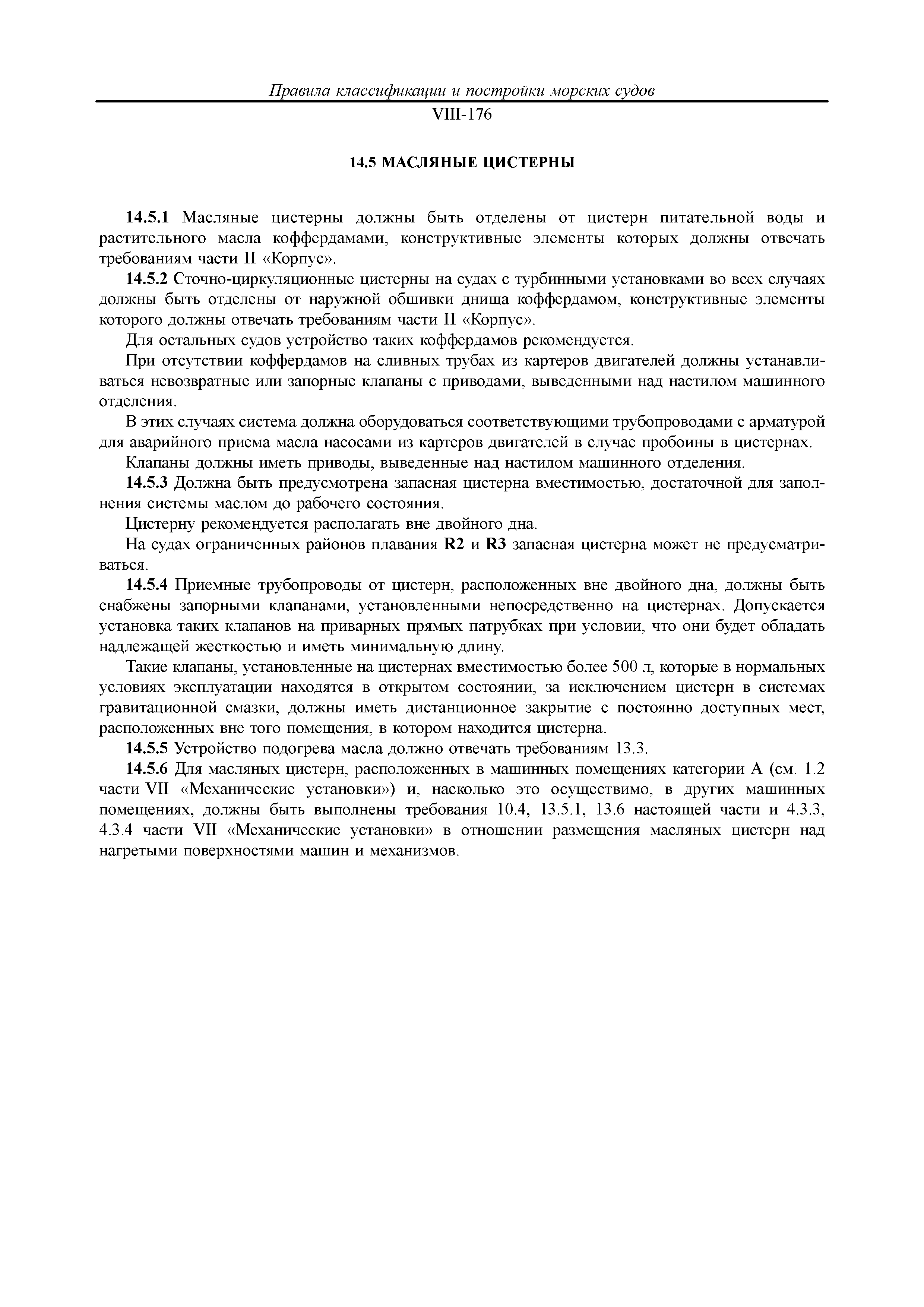

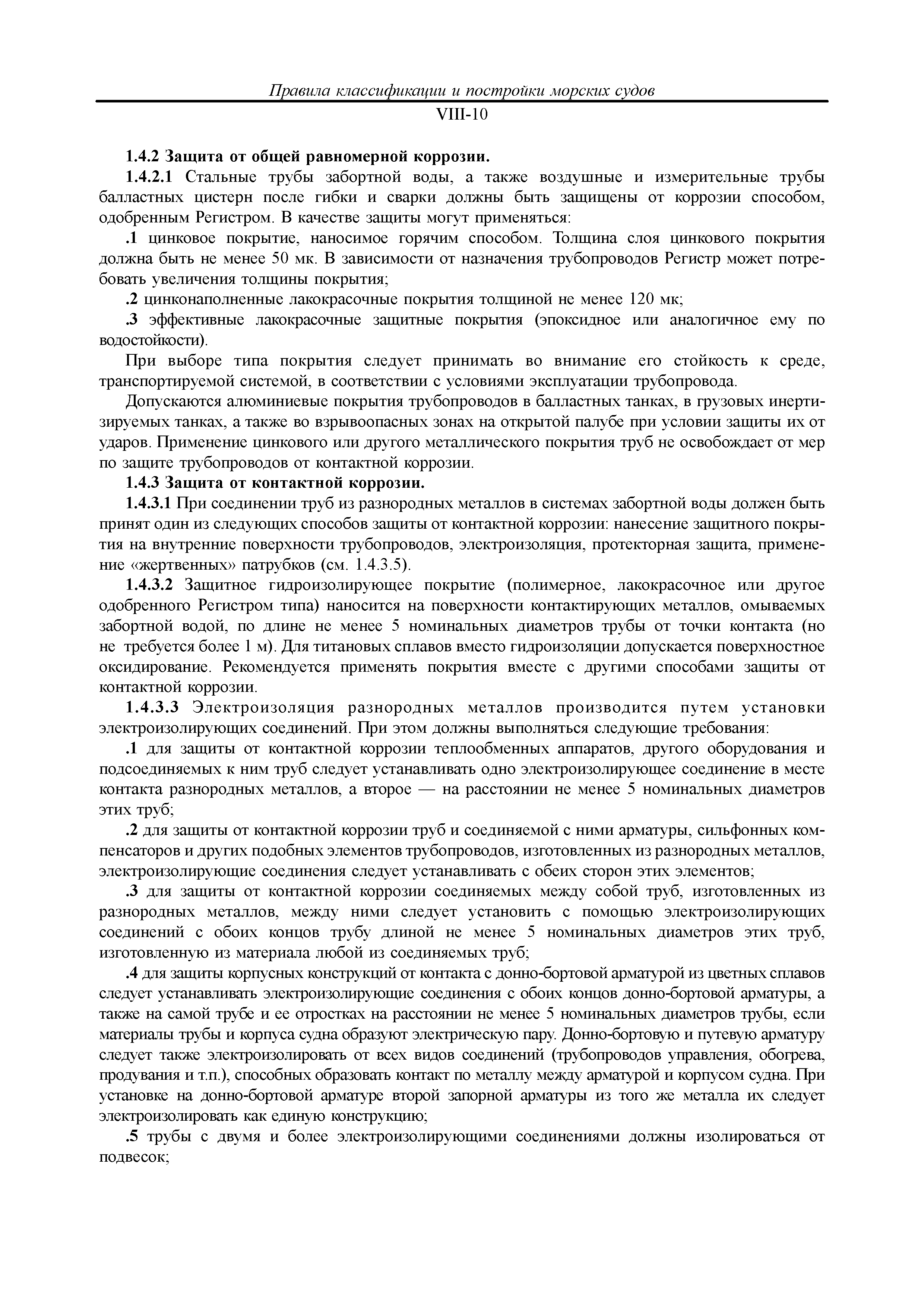

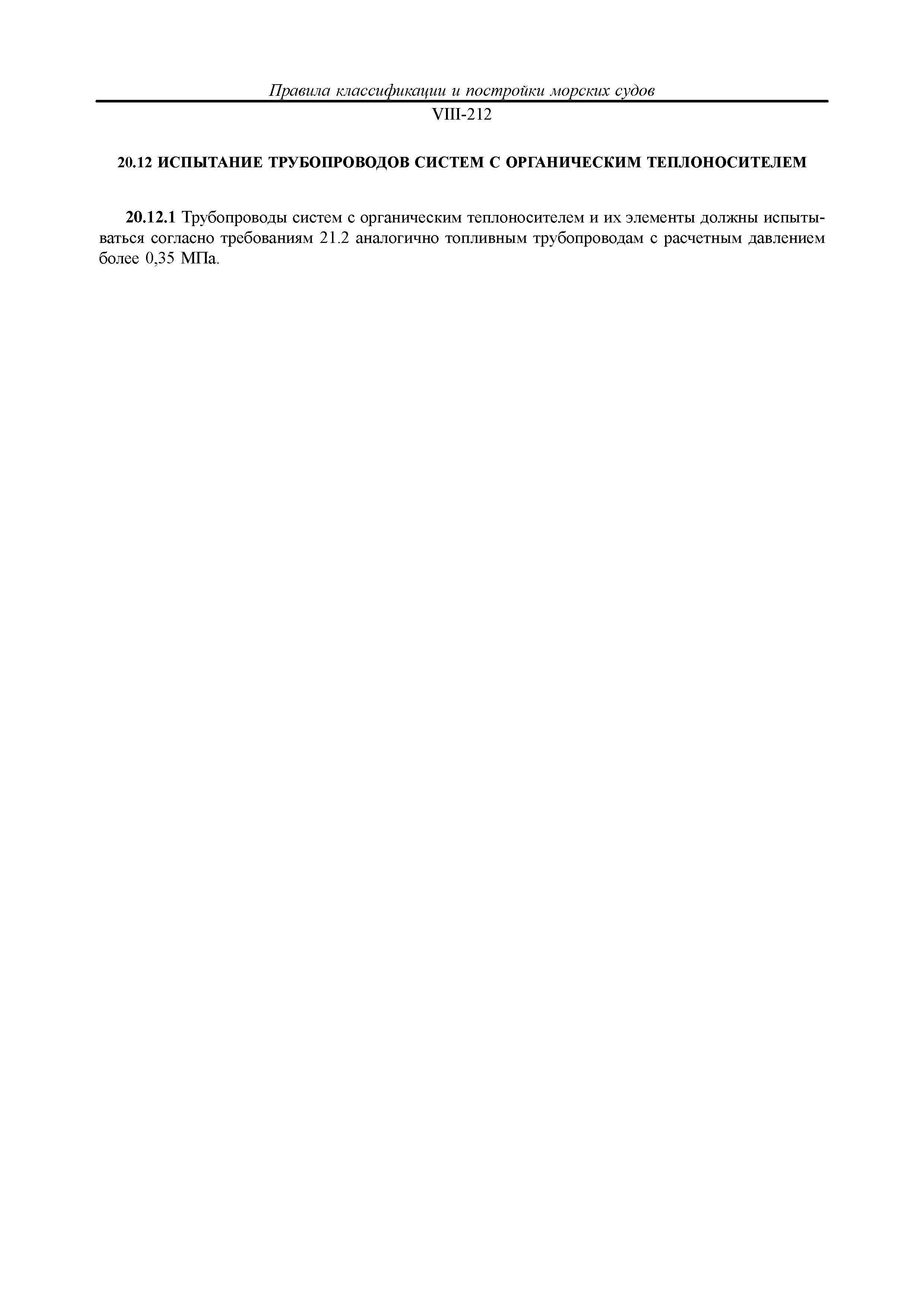

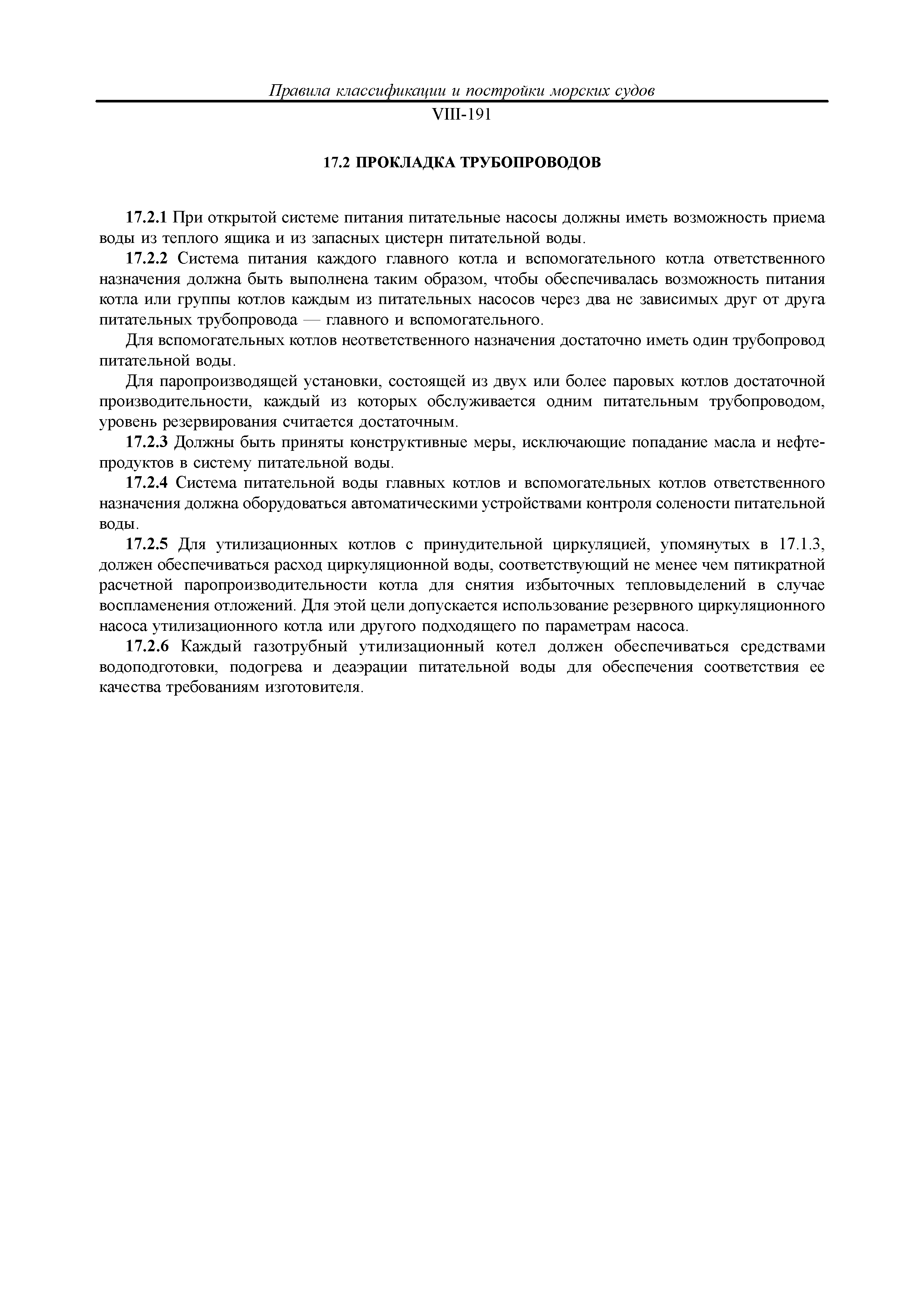

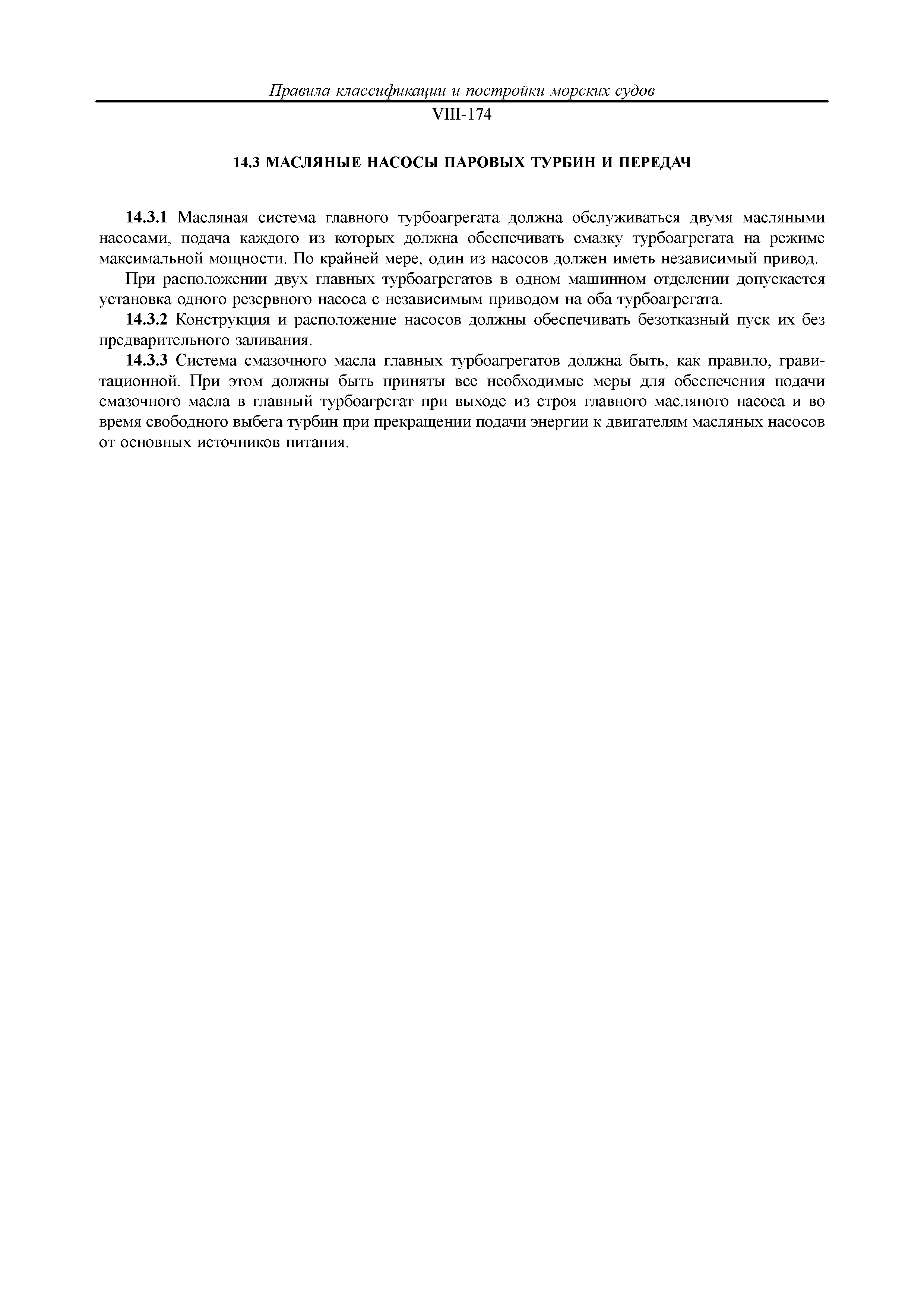

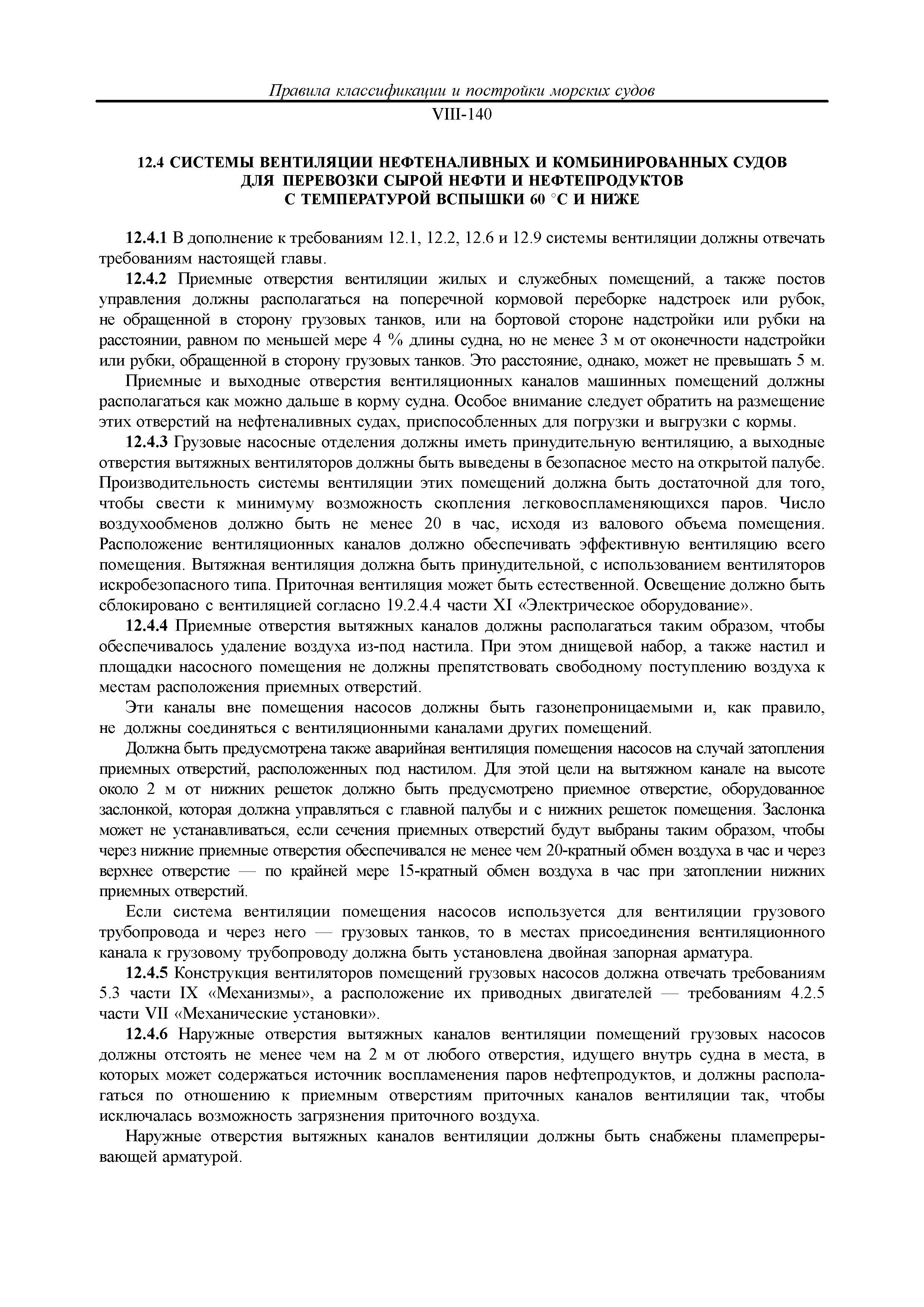

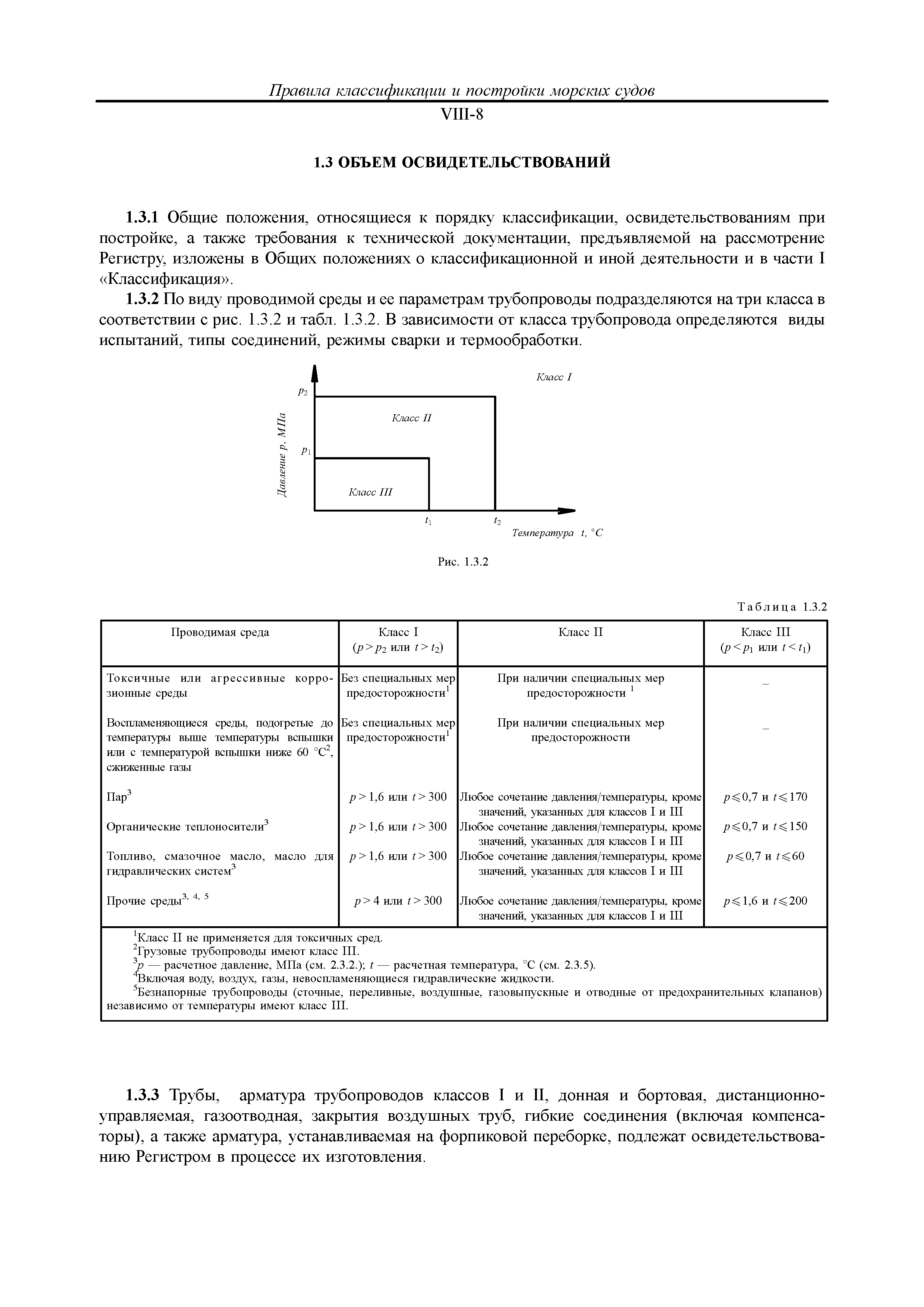

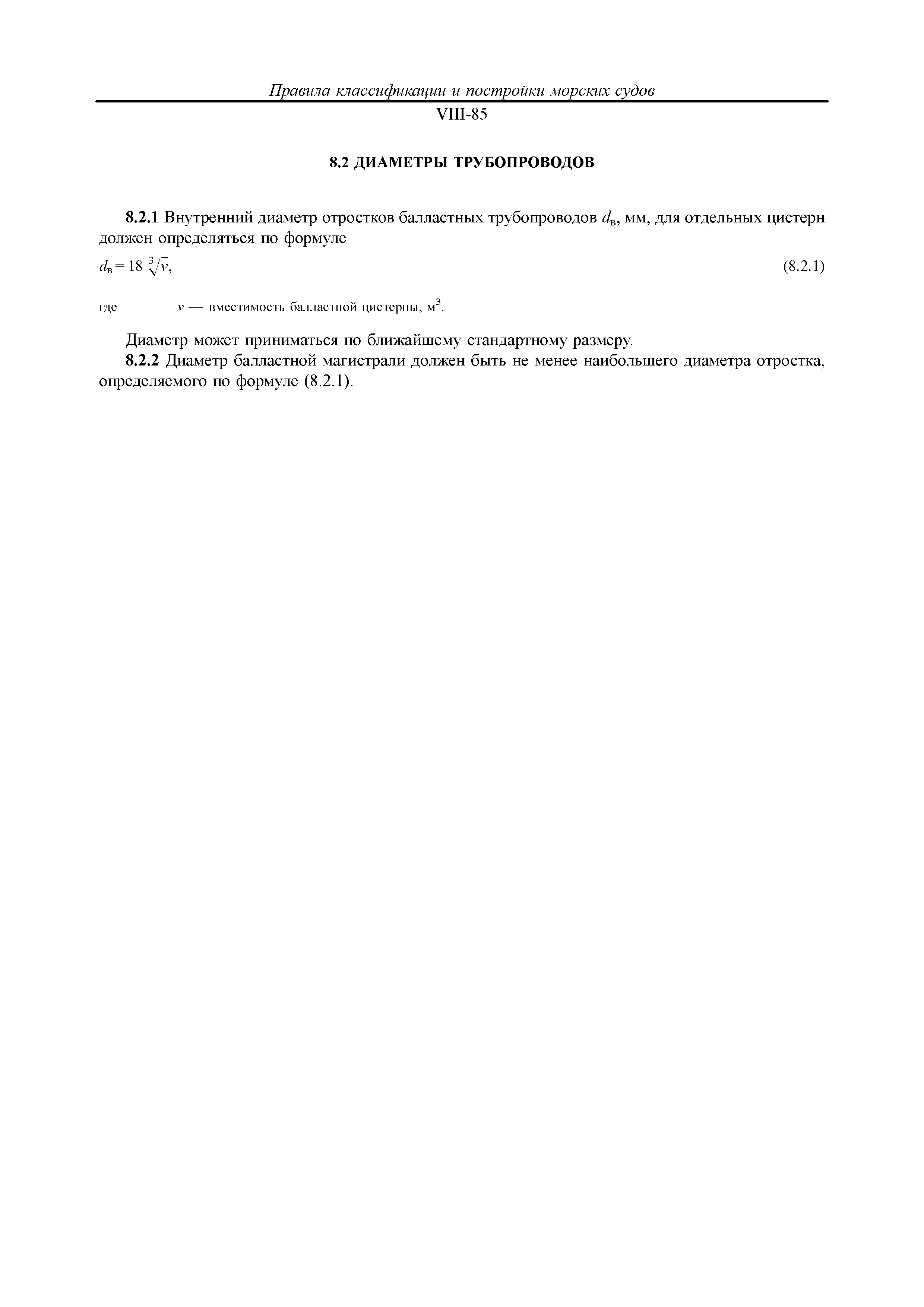

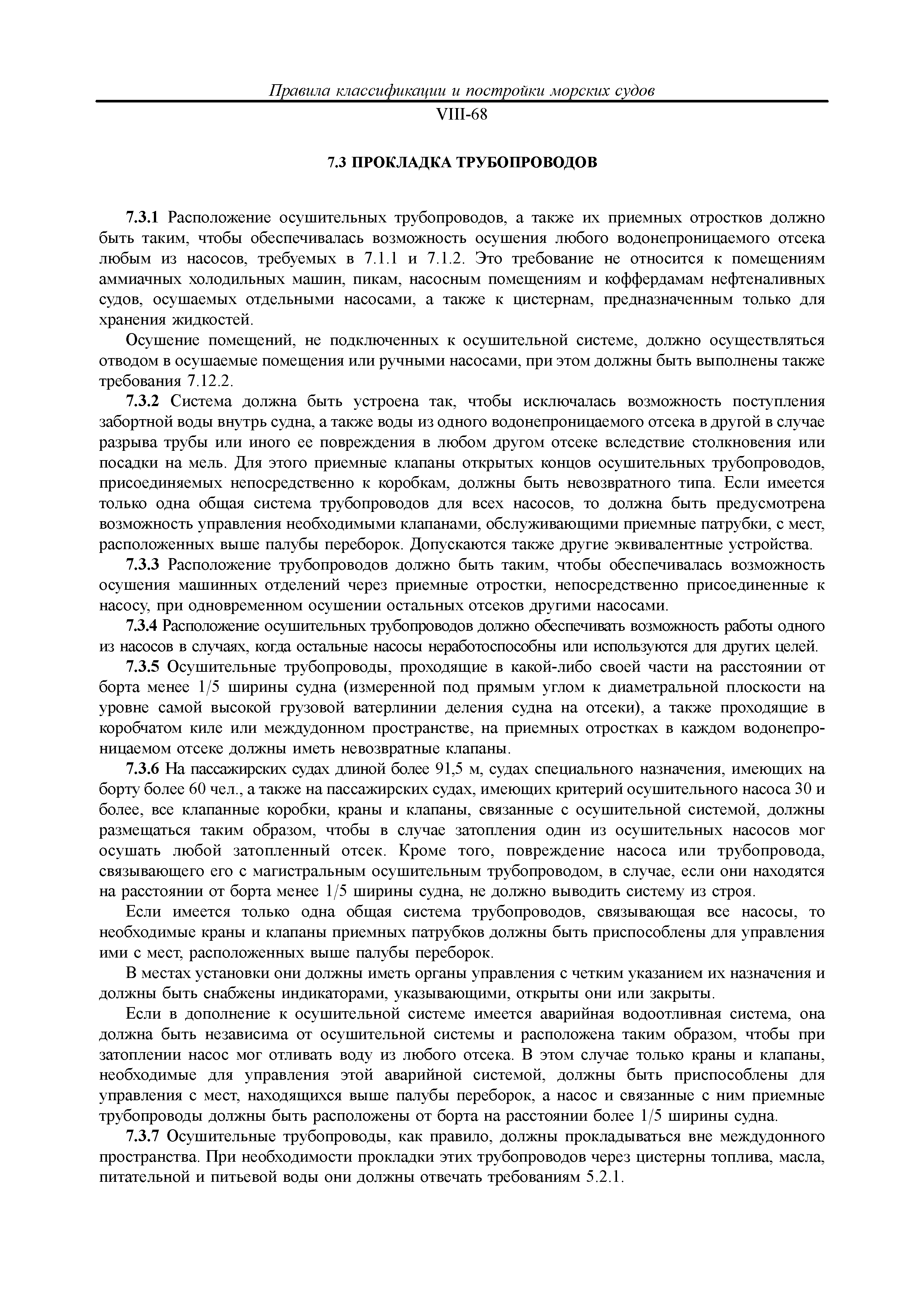

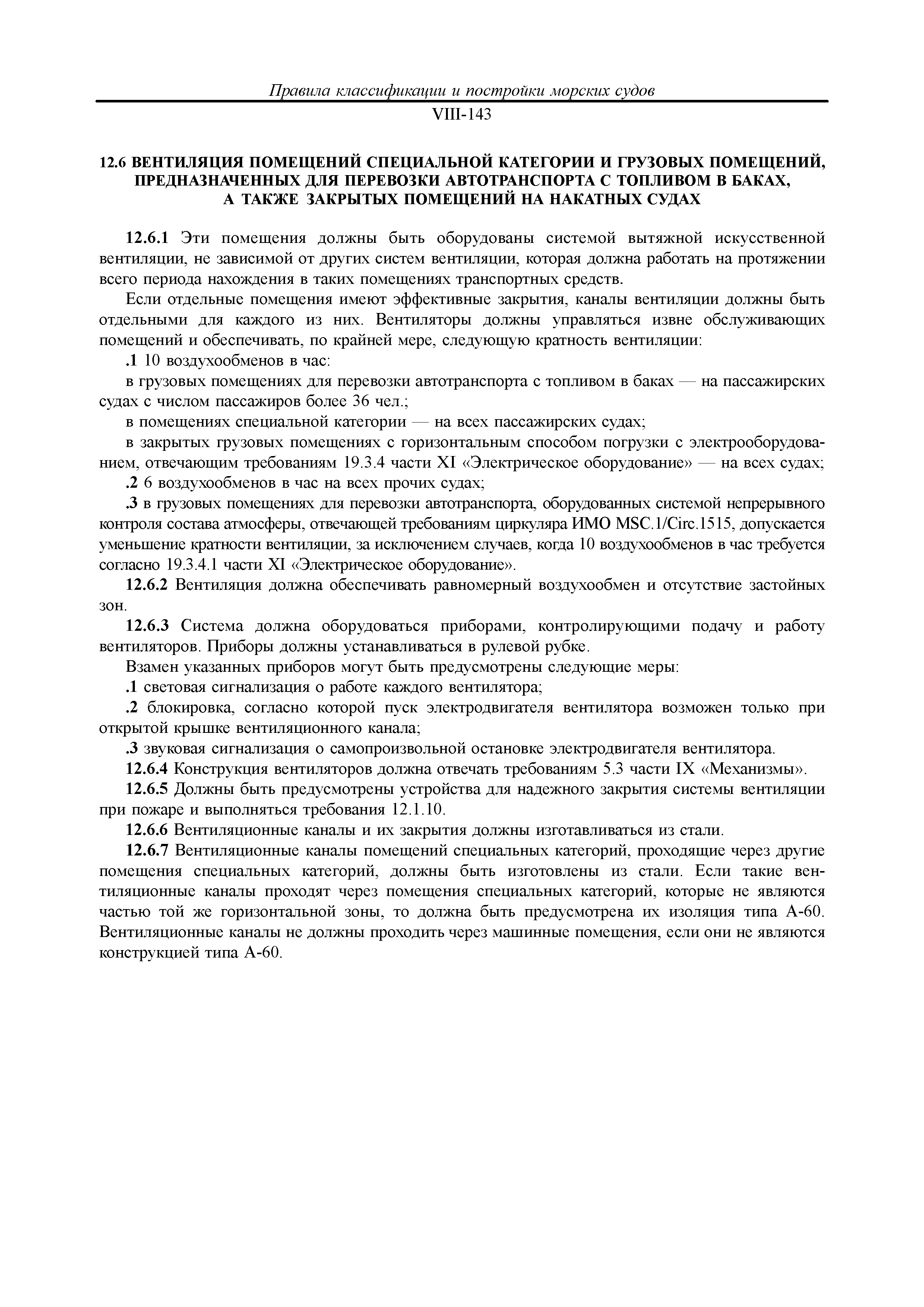

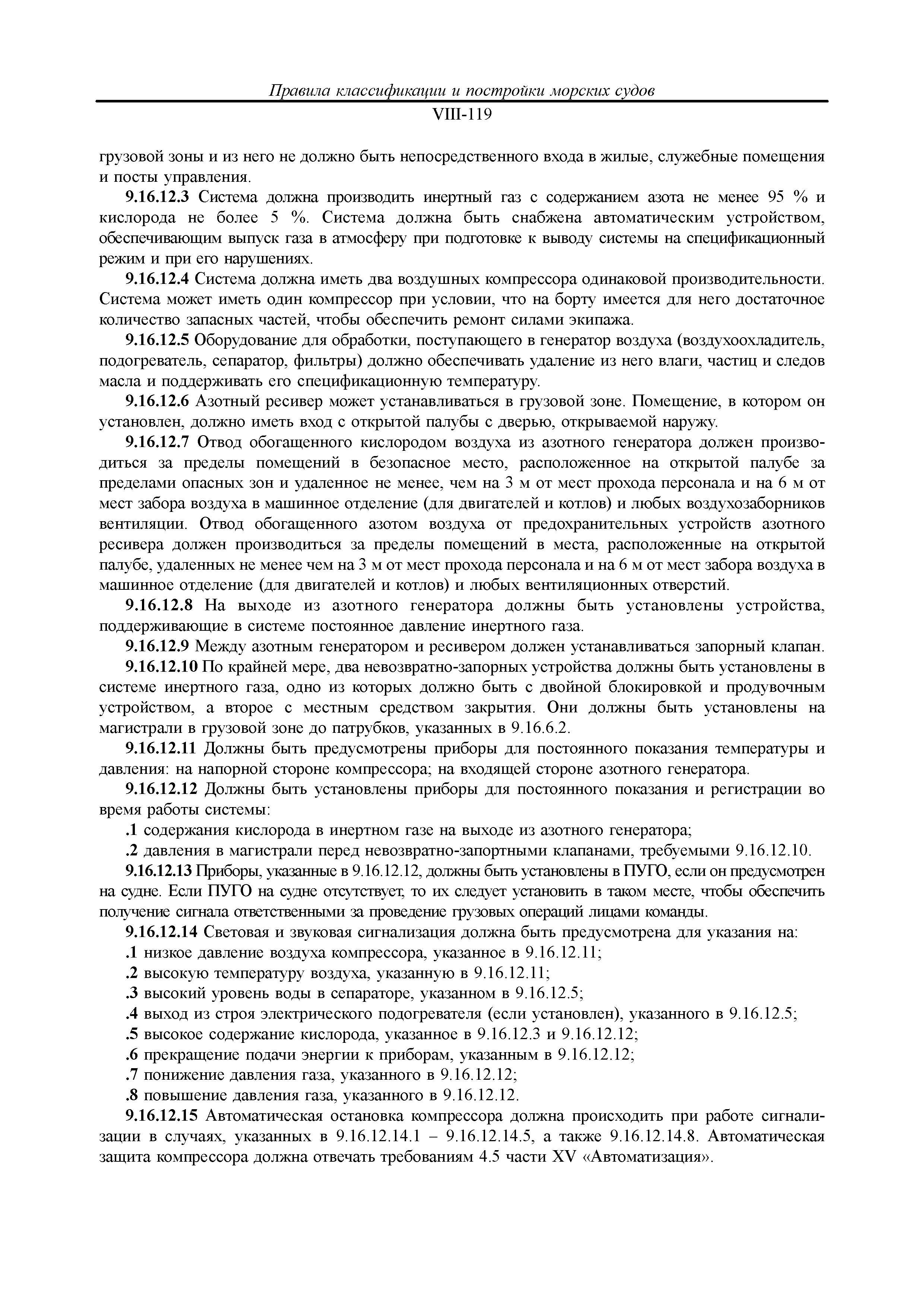

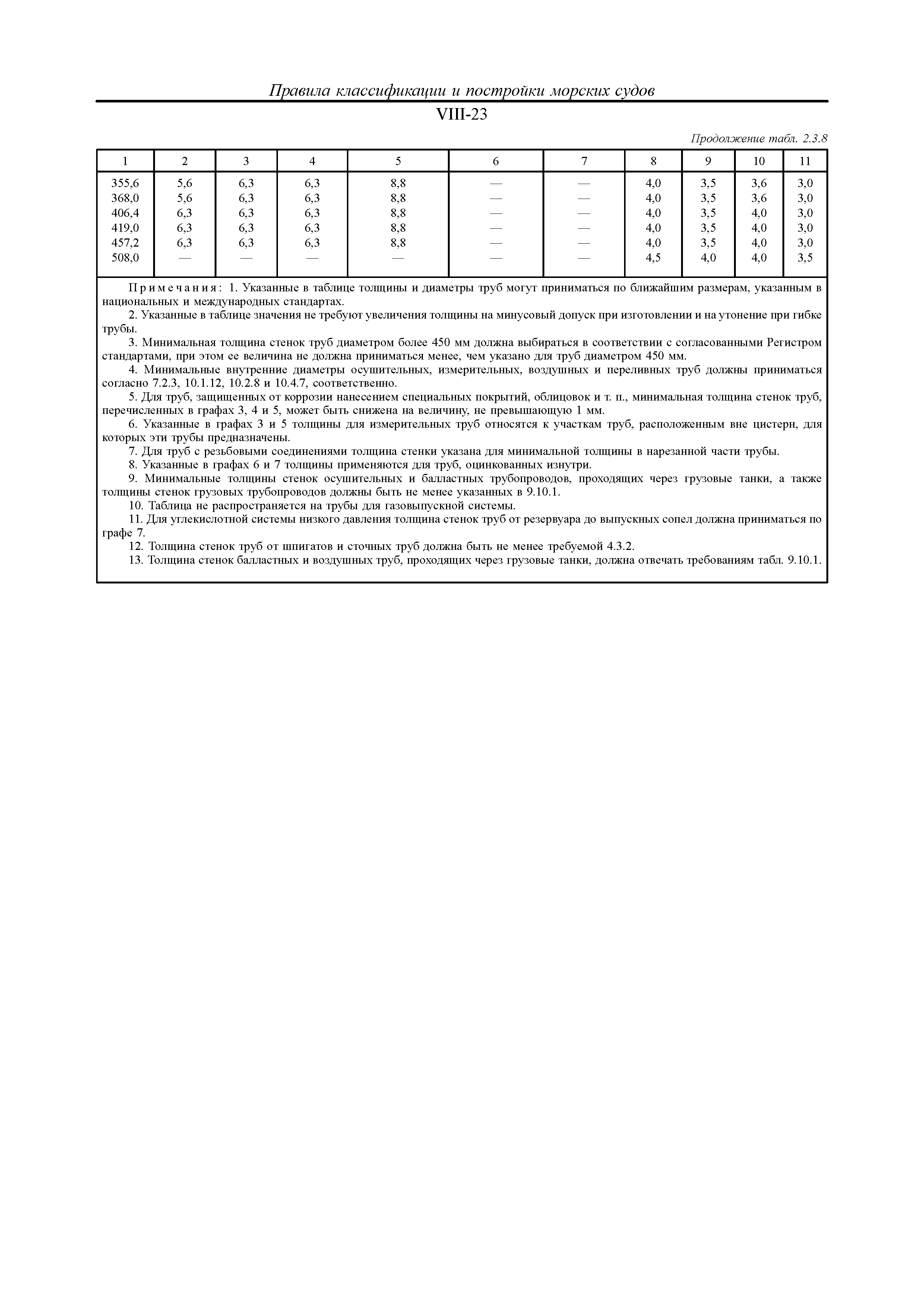

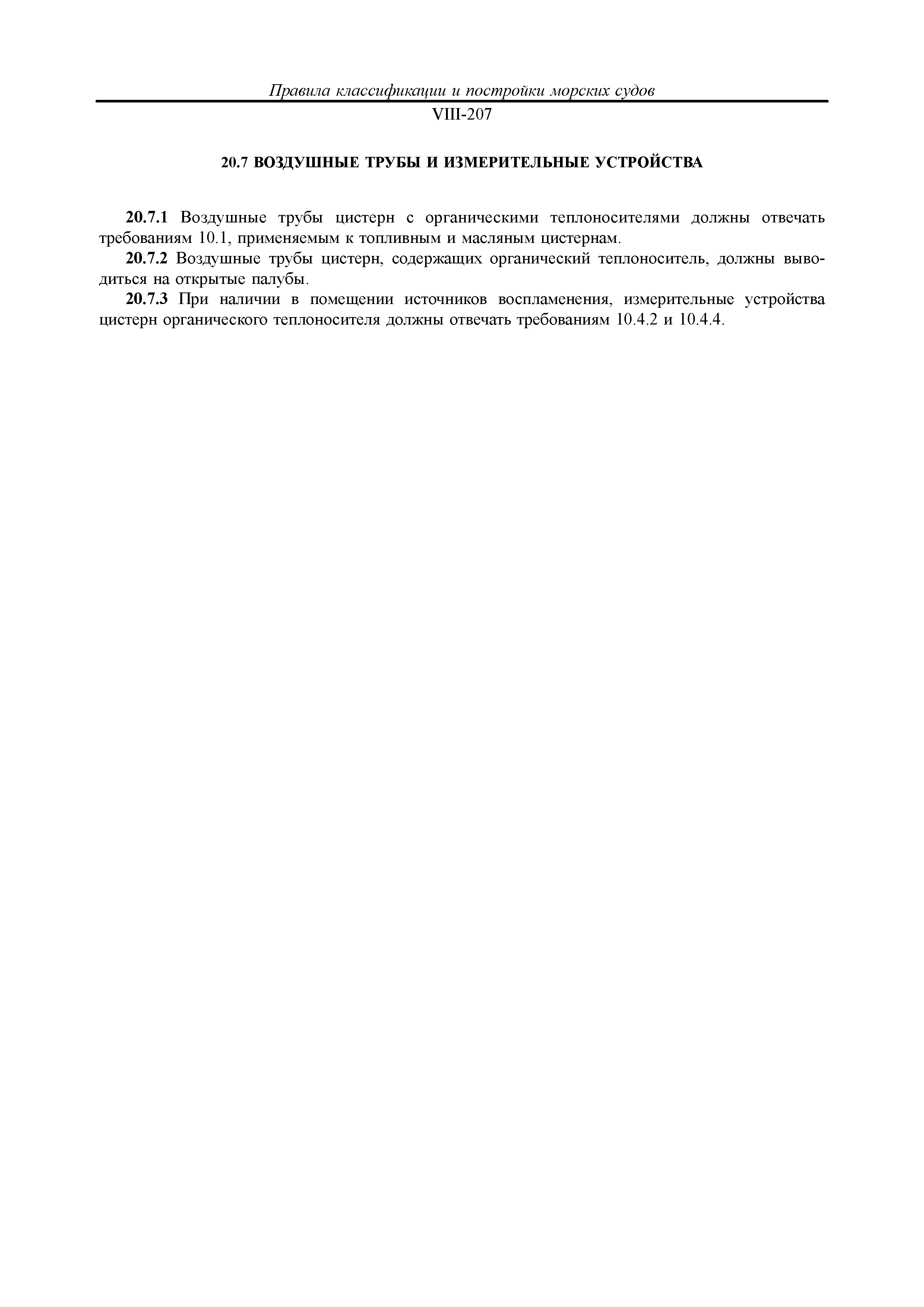

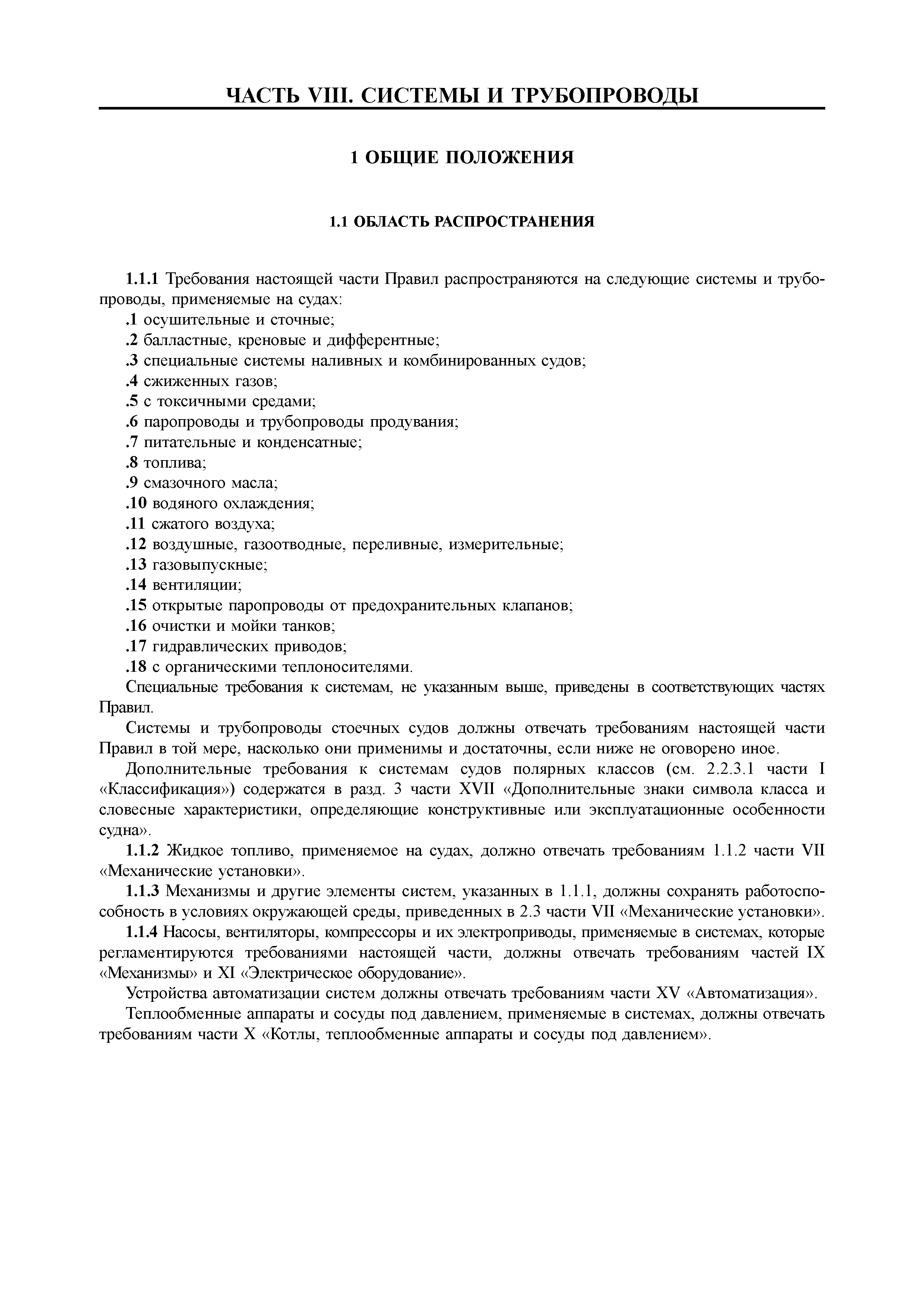

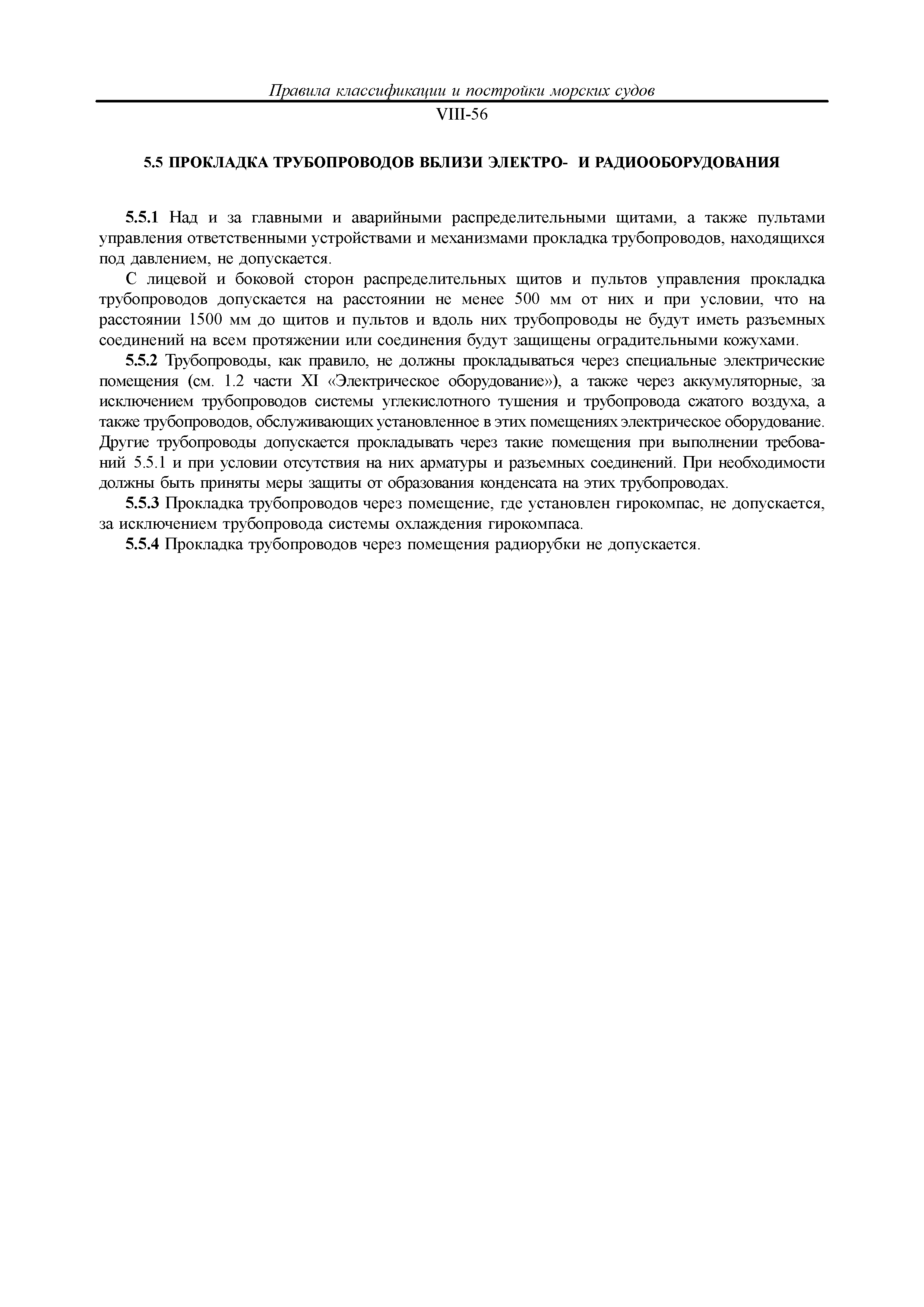

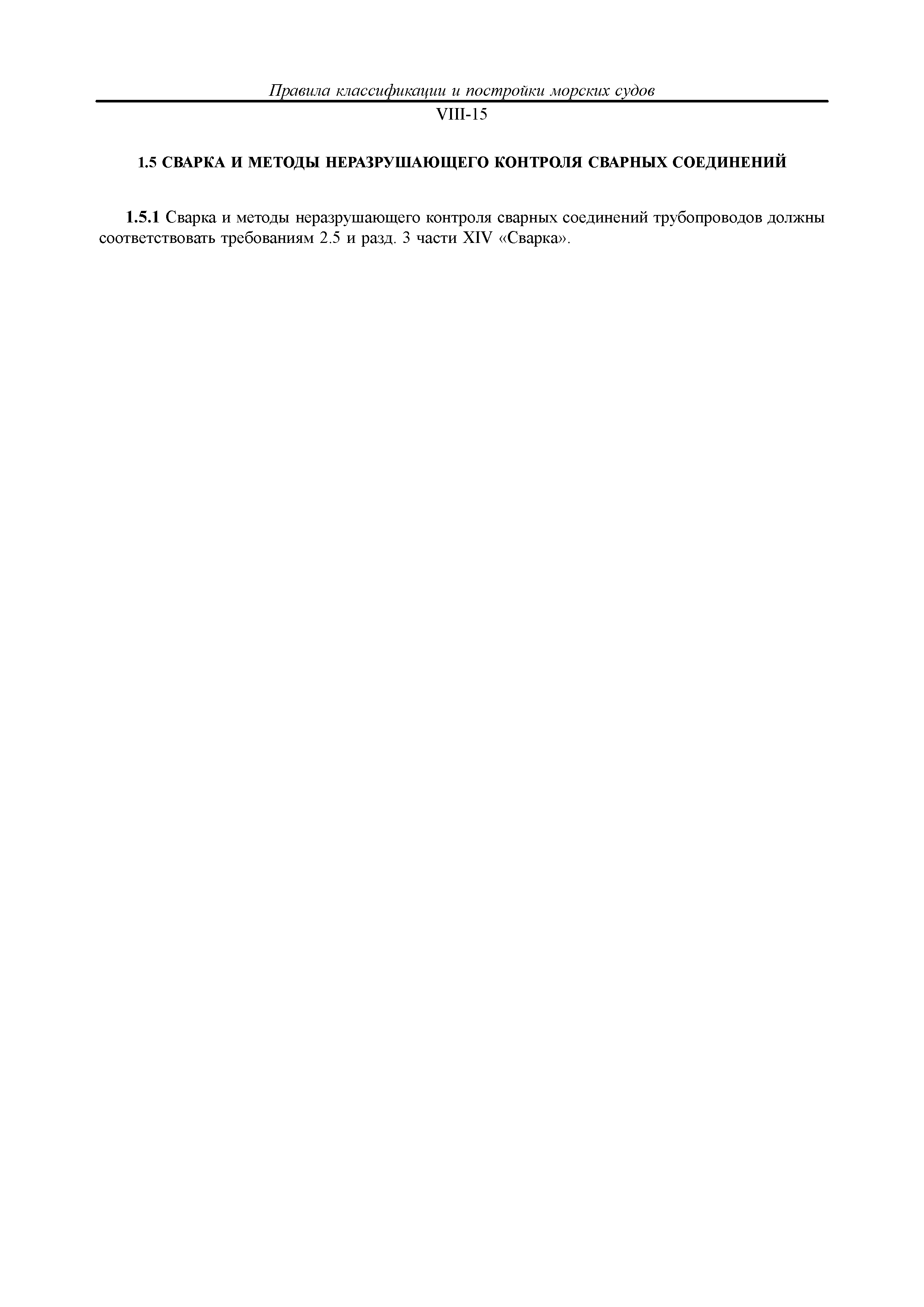

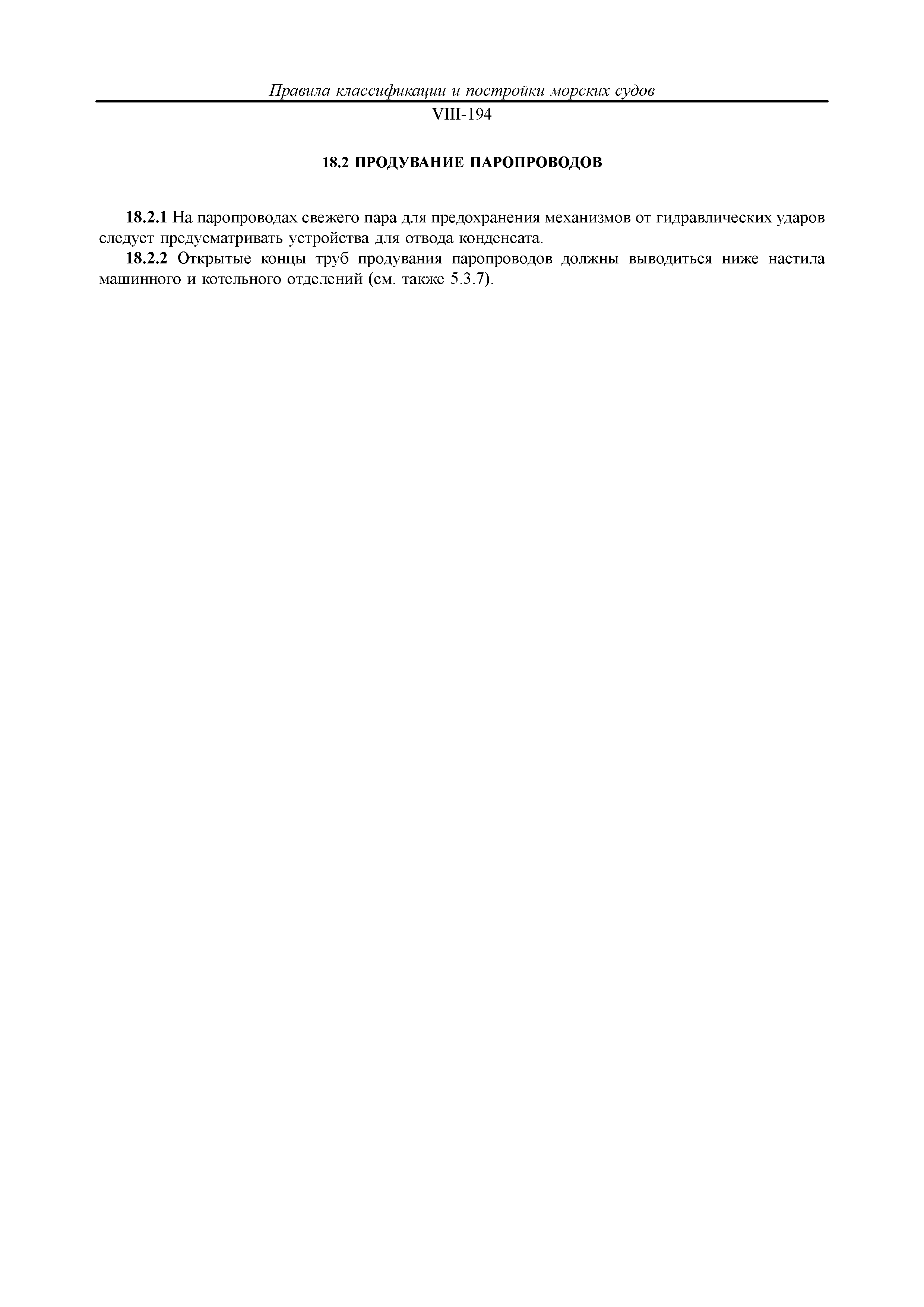

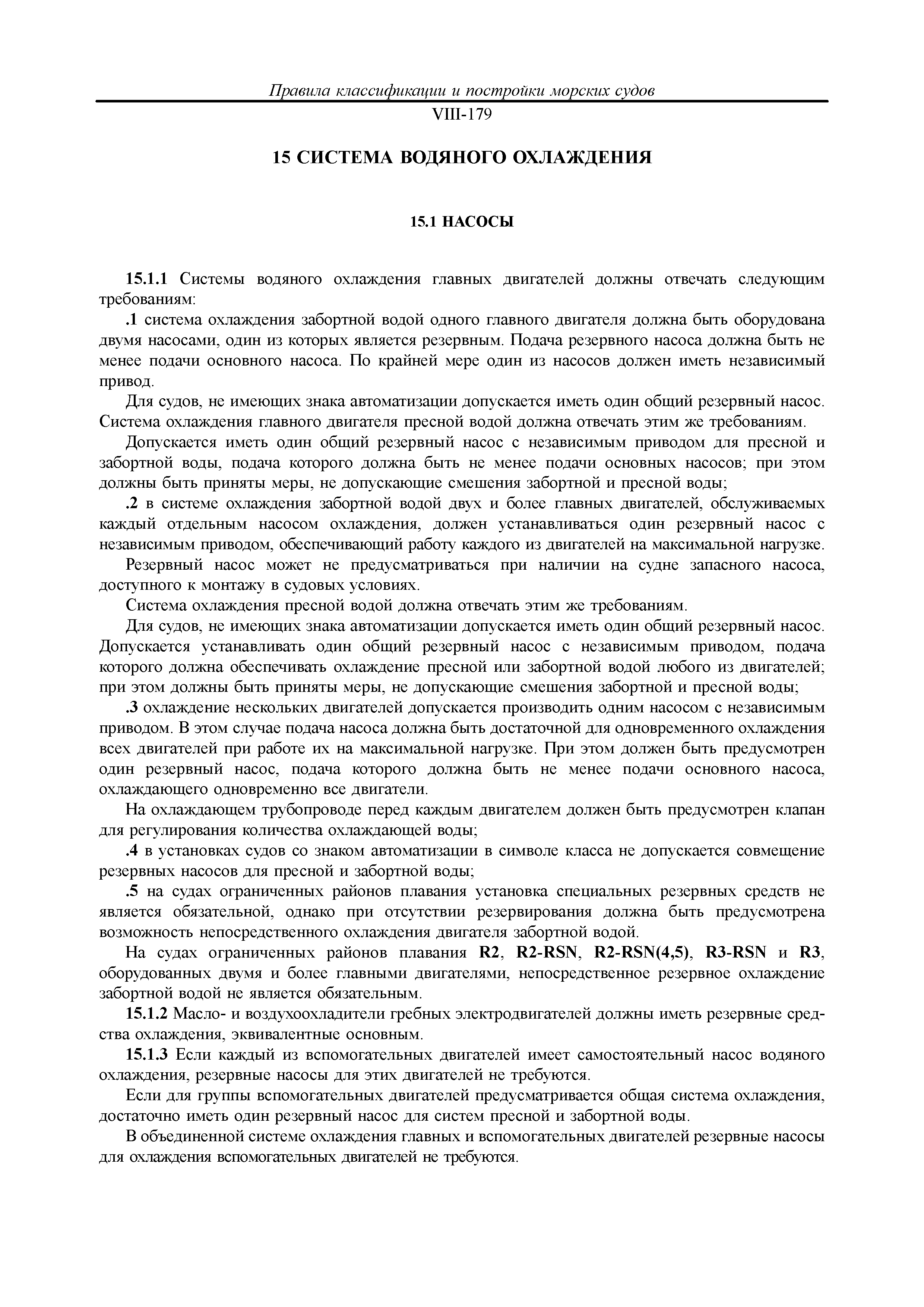

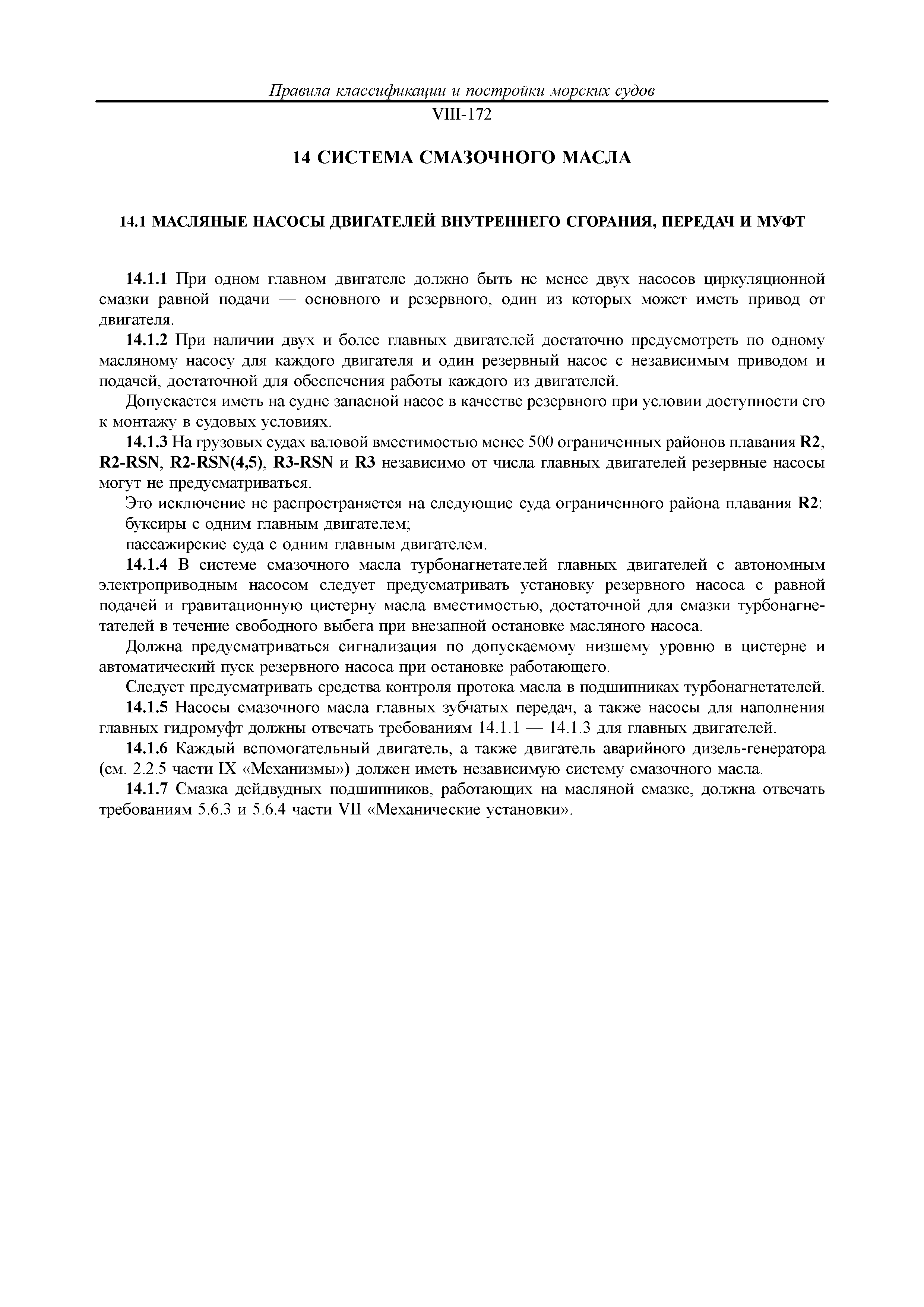

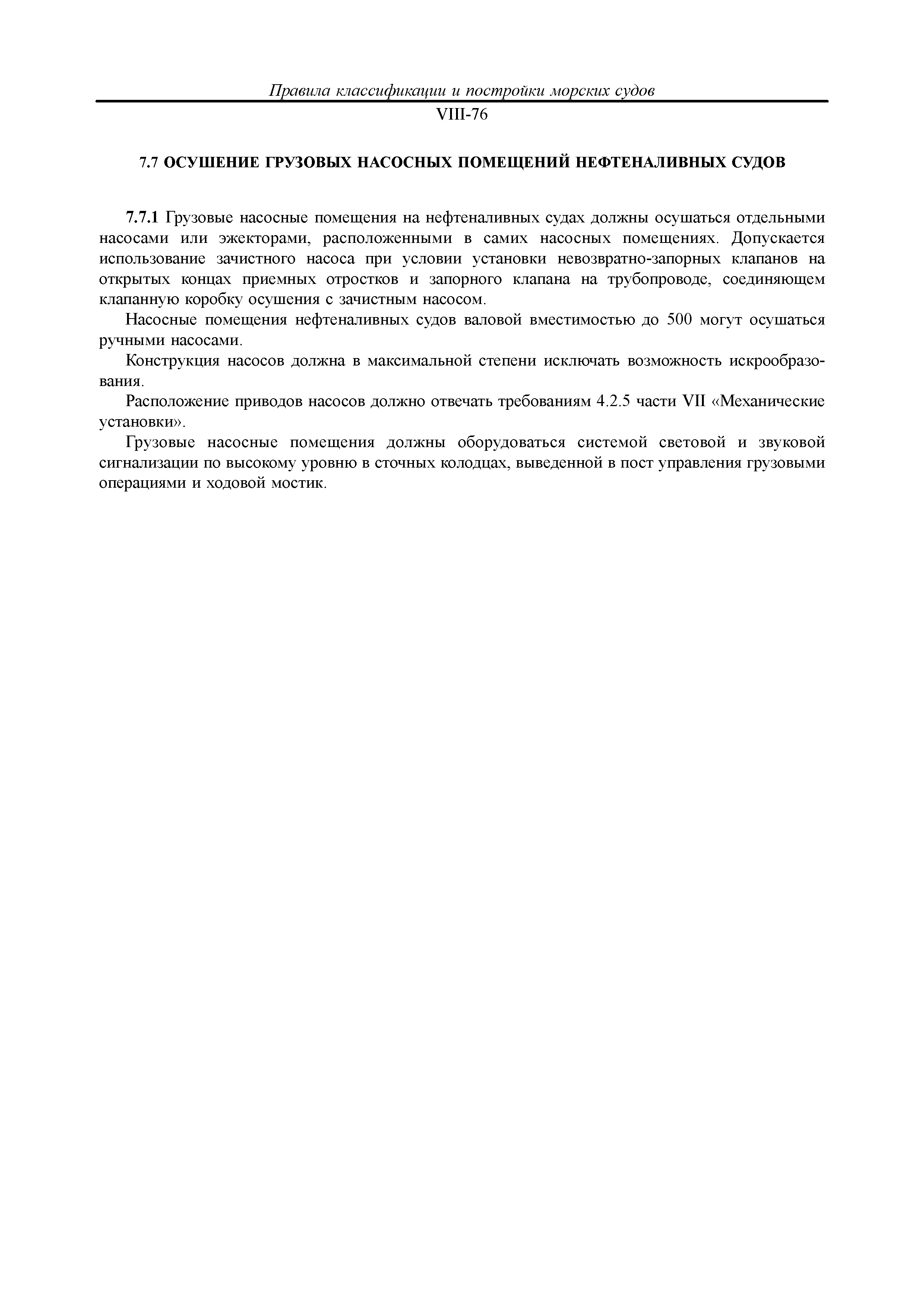

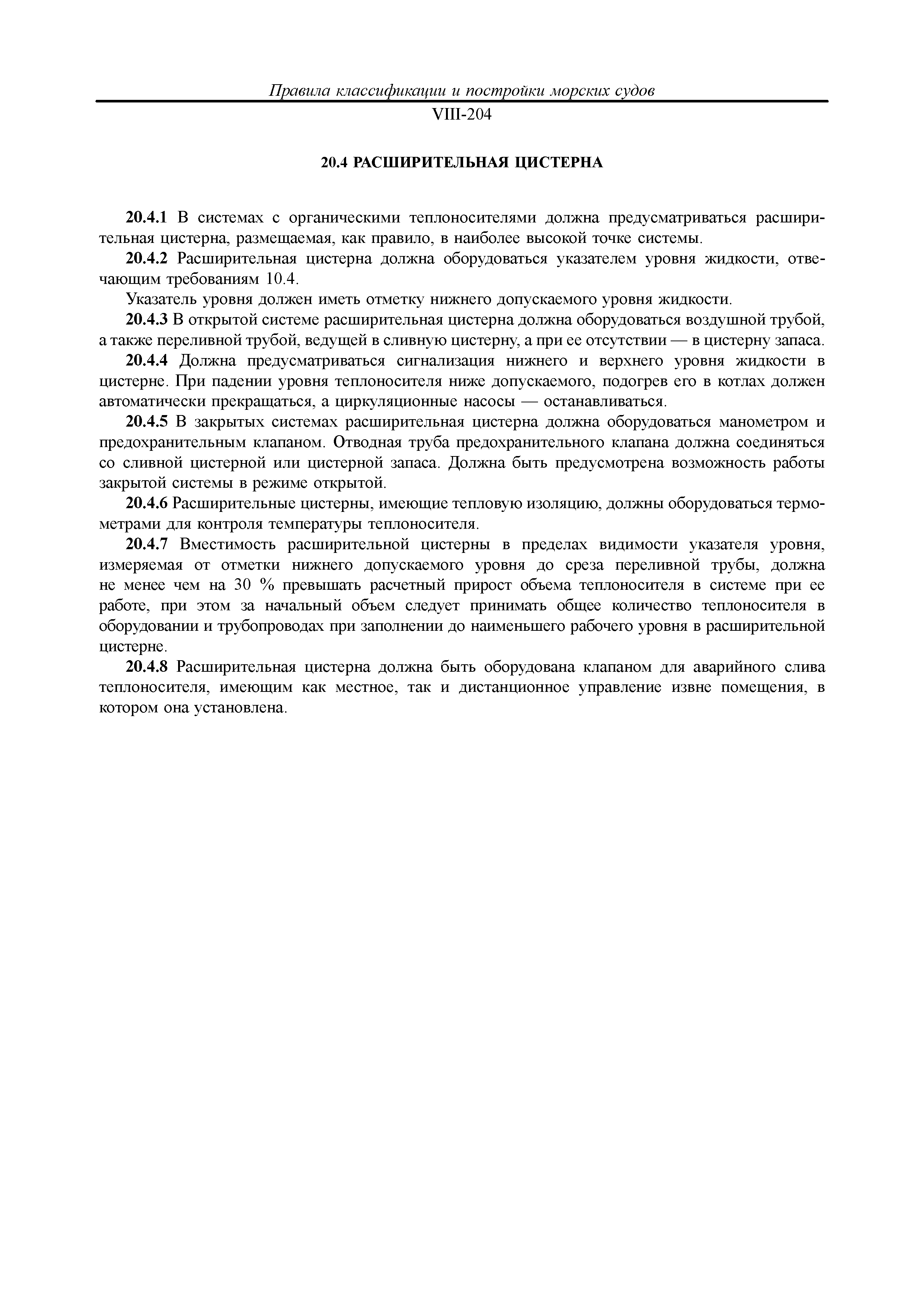

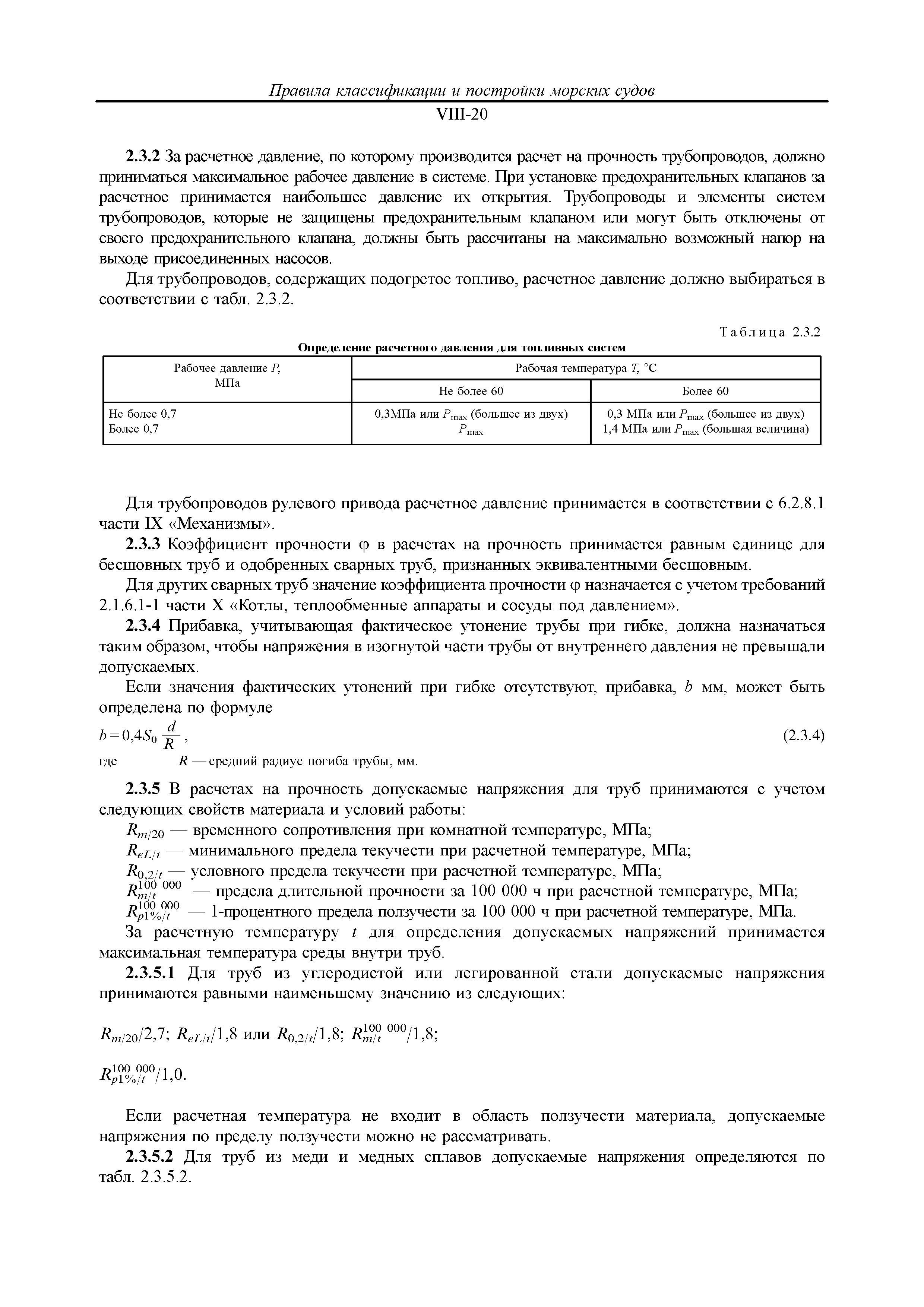

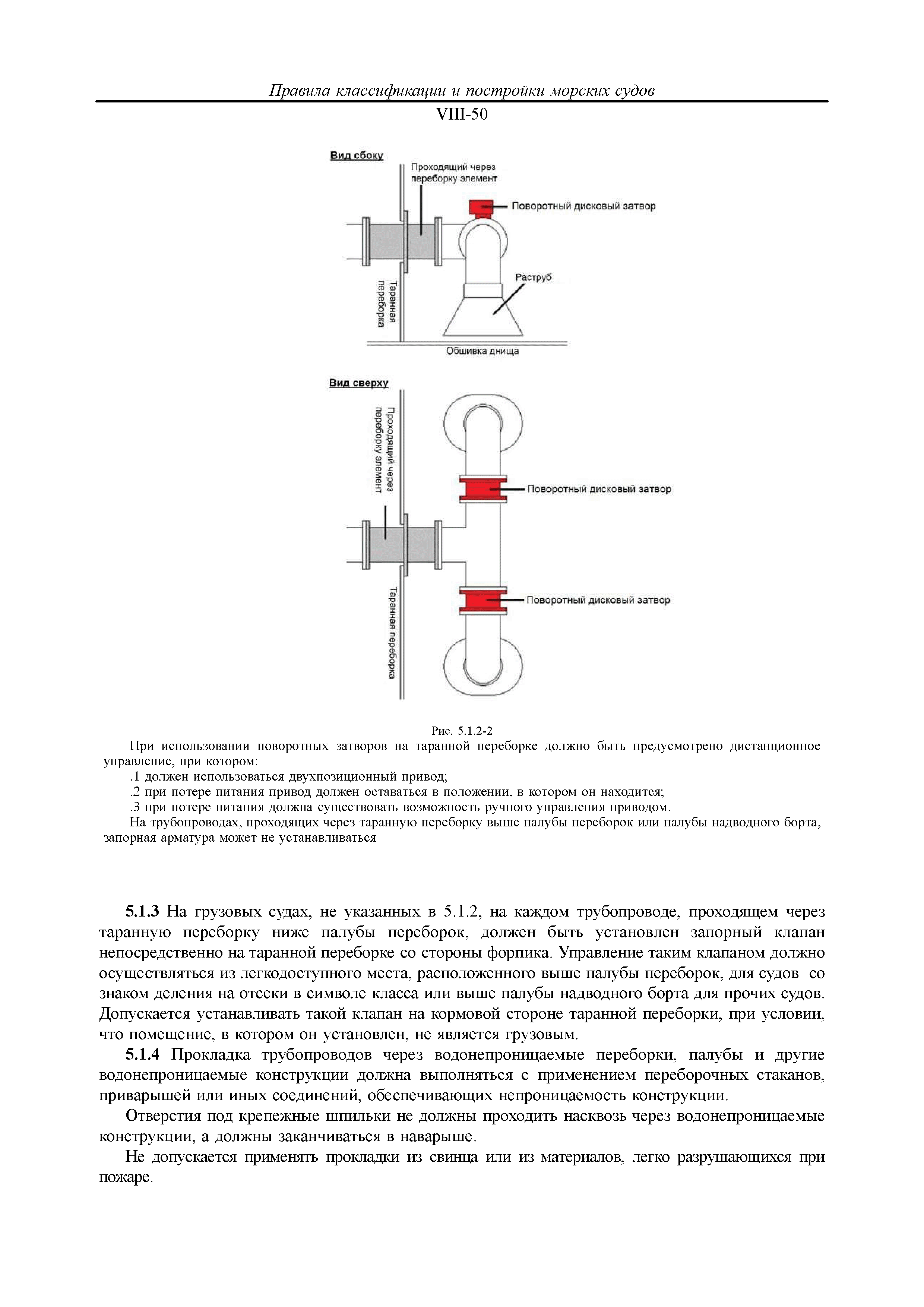

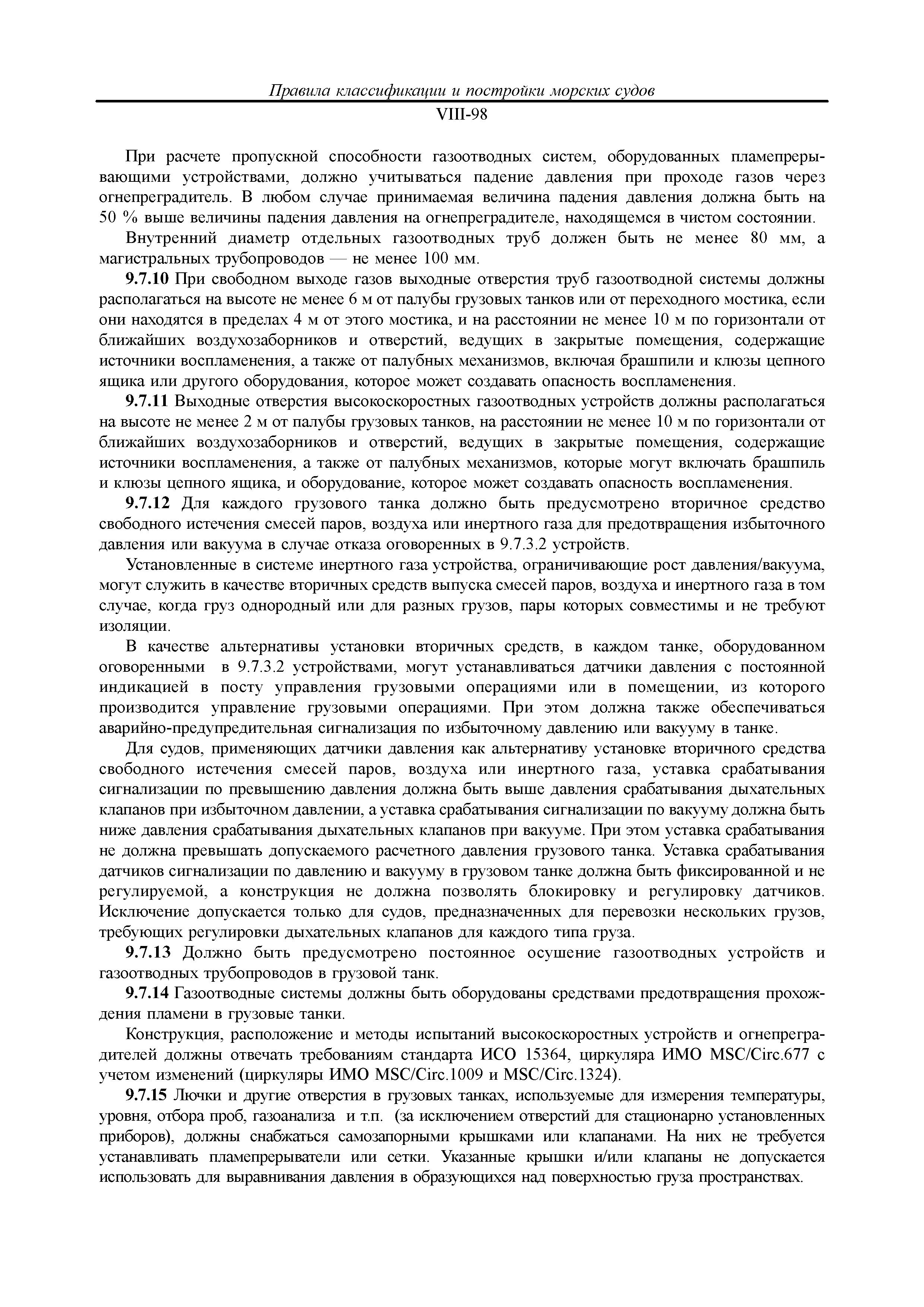

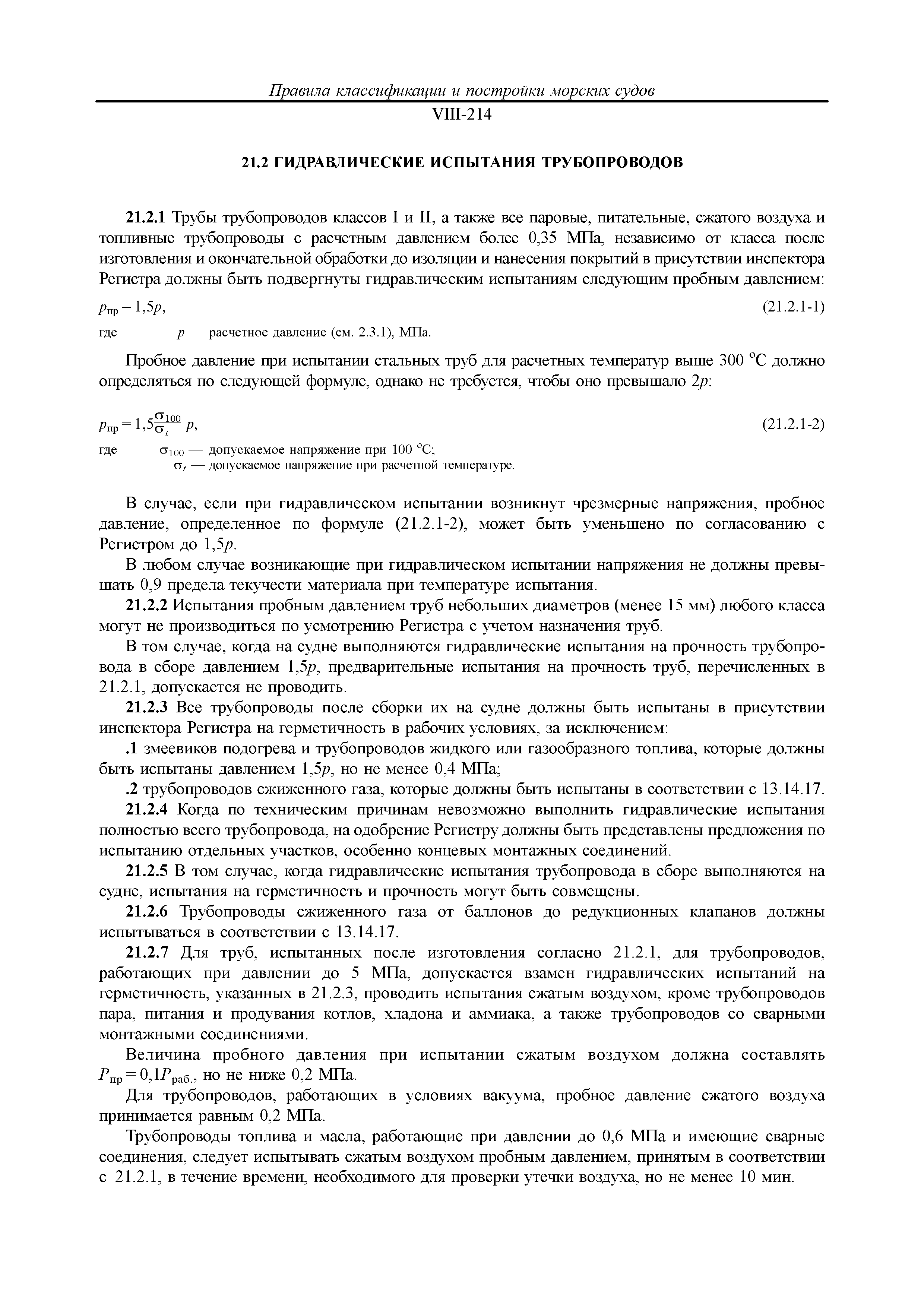

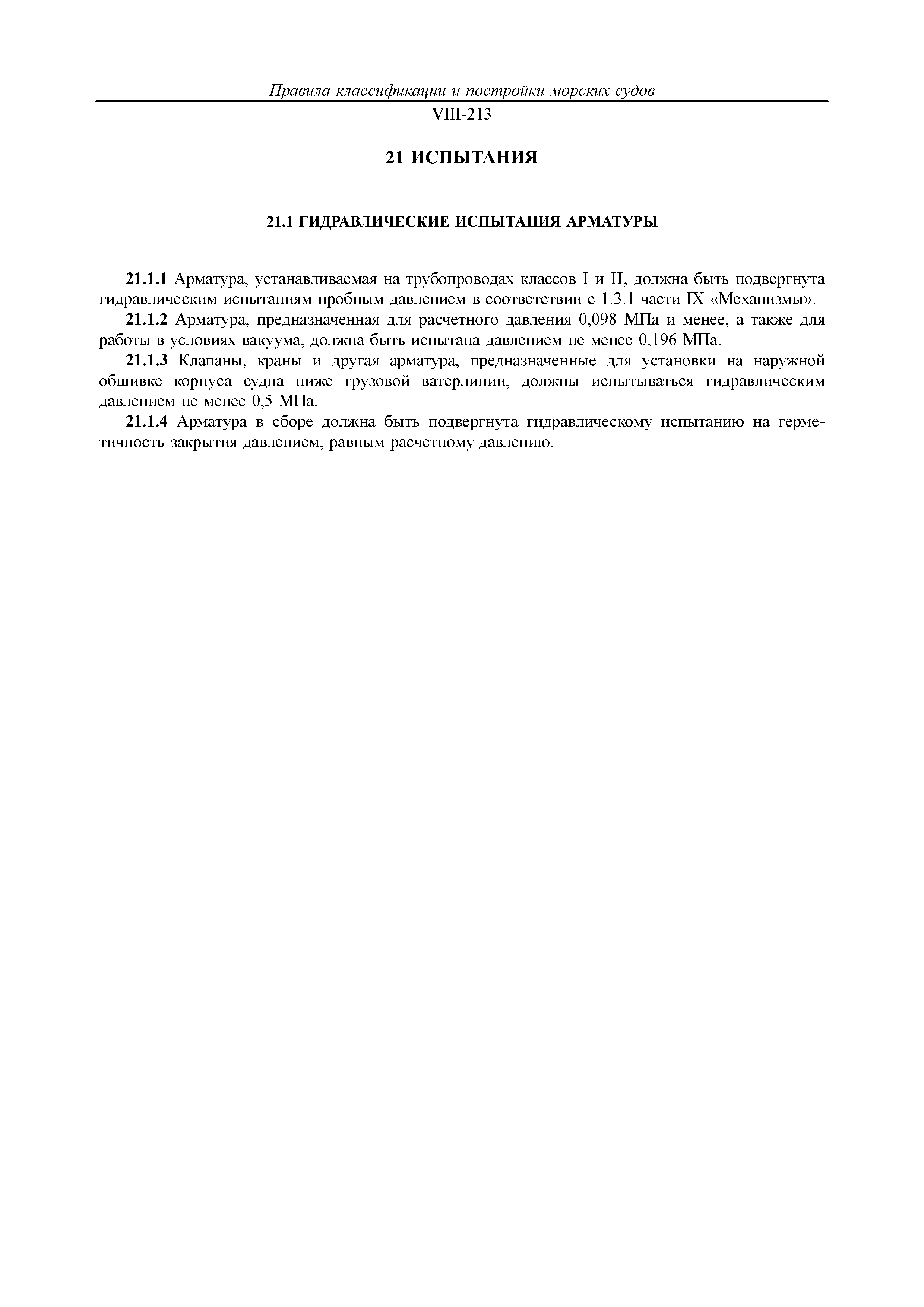

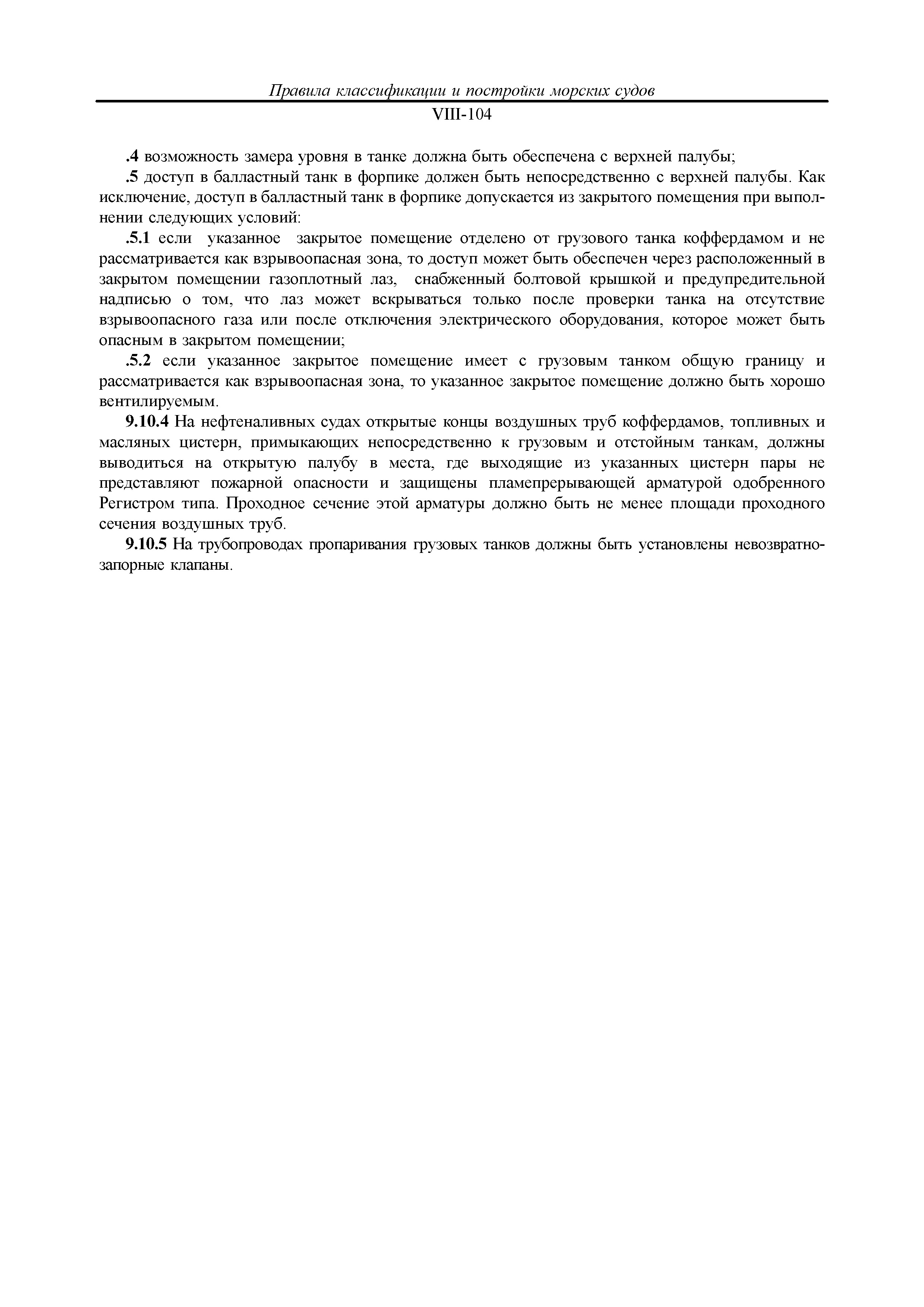

Область применения:	Требования части Правил распространяются на следующие системы и трубопроводы, применяемые на судах: осушительные и сточные; балластные, креновые и дифферентные; специальные системы наливных и комбинированных судов; сжиженных газов; с токсичными средами; паропроводы и трубопроводы продувания; питательные и конденсатные; топлива; смазочного масла; водяного охлаждения; сжатого воздуха; воздушные, газоотводные, переливные, измерительные; газовыпускные; вентиляции; открытые паропроводы от предохранительных клапанов; очистки и мойки танков; и гидравлических приводов; с органическими теплоносителями
Оглавление:	1 Общие положения    1.1 Область распространения    1.2 Определения    1.3 Объем освидетельствований    1.4 Защита и изоляция трубопроводов    1.5 Сварка и методы неразрушающего контроля сварных соединений 2 Металлические трубопроводы    2.1 Материал, изготовление и применение    2.2 Радиусы погибов труб, термическая обработка после гибки    2.3 Толщина стенок металлических труб    2.4 Типы соединений    2.5 Гибкие соединения    2.6 Материалы уплотнений и изоляция 3 Трубопроводы из пластмасс    3.1 Определения    3.2 Область распространения. Общие требования    3.3 Требования к трубопроводам в зависимости от их назначения и расположения    3.4 Требования к монтажу    3.5 Соединения пластмассовых труб    3.6 Прокладка пластмассовых трубопроводов    3.7 Контроль при монтаже    3.8 Испытания трубопроводов после монтажа на судне 4 Элементы систем и трубопроводов    4.1 Конструкция, маркировка, расположение и установка арматуры    4.2 Фильтры    4.3 Кингстонные и ледовые ящики. донная и бортовая арматура. Отверстия в наружной обшивке    4.4 Автоматически действующие закрытия воздушных труб 5 Прокладка трубопроводов    5.1 Прокладка трубопроводов через водонепроницаемые и противопожарные конструкции    5.2 Прокладка трубопроводов в цистернах    5.3 Прокладка трубопроводов в грузовых трюмах и других помещениях    5.4 Прокладка трубопроводов в охлаждаемых помещениях    5.5 Прокладка трубопроводов вблизи электро-и радиооборудования    5.6 Прокладка трубопроводов в безвахтенных машинных помещениях    5.7 Прокладка трубопроводов на судах катамаранного типа    5.8 Трубопроводы с электрообогревом 6 Судовые шланги    6.1 Конструкция шлангов    6.2 Испытания шлангов 7 Осушительная система    7.1 Насосы    7.2 Диаметры трубопроводов    7.3 Прокладка трубопроводов    7.4 Осушение машинных помещений    7.5 Осушение туннелей    7.6 Осушение грузовых помещений    7.7 Осушение грузовых насосных помещений нефтеналивных судов    7.8 Осушение охлаждаемых помещений    7.9 Осушение носовых помещений навалочных судов    7.10 Осушение коффердамов    7.11 Осушение пиков    7.12 Осушение других помещений    7.13 Осушение отсеков плавучих доков    7.14 Осушение помещений, предназначенных для перевозки 8 Балластная, креновая и дифферентная системы    8.1 Насосы    8.2 Диаметры трубопроводов    8.3 Прокладка трубопроводов    8.4 Балластная система плавучих доков    8.5 Креновая и дифферентная системы    8.6 Балластная система навалочных судов    8.7 Системы обработки балласта 9 Специальные системы для перевозки грузов наливом    9.1 Область применения    9.2 Общие требования к трубопроводам в грузовой зоне    9.3 Грузовая система    9.4 Грузовые насосы    9.5 Носовые и кормовые устройства погрузки и выгрузки.    9.6 Система подогрева груза    9.7 Газоотводная система    9.8 Продувка и дегазация грузовых танков    9.9 Система выдачи паров груза    9.10 Общесудовые системы в грузовой зоне    9.11Контроль уровня в грузовых танках и предотвращения перелива    9.12 Система мойки грузовых танков    9.13 Защита от статического электричества    9.14 Контроль состава атмосферы в грузовой зоне    9.15 Система сбора нефти нефтесборных судов    9.16 Система инертных газов 10 Системы воздушных, переливных и измерительных трубопроводов    10.1 Воздушные трубы    10.2 Переливные трубы    10.3 Переливные цистерны    10.4 Измерительные устройства 11 Газовыпускная система    11.1 Газовыпускные трубопроводы    11.2 Глушители и искрогасители    11.3 Системы уменьшения выбросов оксидов азота 12 Система вентиляции    12.1 Общие требования к системам вентиляции    12.2 Системы вентиляции грузовых судов валовой вместимостью 500 и более, нефтеналивных и комбинированных судов для перевозки нефтепродуктов с температурой вспышки 60 градусов Цельсия и выше, пассажирских судов, перевозящих не более 36 пассажиров, судов специального назначения, на борту которых находится не более 240 человек и стоечных судов    12.3 Системы вентиляции пассажирских судов, перевозящих более 36 пассажиров и судов специального назначения, на борту которых находится более 240 человек    12.4 Системы вентиляции нефтеналивных и комбинированных судов для перевозки сырой нефти и нефтепродуктов с температурой вспышки 60 градусов Цельсия и ниже    12.5 Вентиляция машинных помещений и туннелей    12.6 Вентиляция помещений специальной категории и грузовых помещений, предназначенных для перевозки автотранспорта с топливом в баках, а также закрытых помещений на накатных судах    12.7 Вентиляция грузовых помещений, приспособленных для перевозки опасных грузов    12.8 Вентиляция охлаждаемых помещений    12.9 Вентиляция станций пожаротушения    12.10 Вентиляция аккумуляторных помещений и ящиков    12.11 Вентиляция ангаров для вертолетов    12.12 Вентиляция помещений нефтесборных судов    12.13 Вентиляция помещений, предназначенных для установки оборудования системы инертного газа 13 Топливная система    13.1 Насосы    13.2 Прокладка трубопроводов    13.3 Устройства для подогрева топлива    13.4 Устройства для удаления воды из топливных цистерн    13.5 Устройства для сбора утечек топлива    13.6 Наполнение цистерн запаса топлива    13.7 Топливные цистерны    13.8 Подвод топлива к двигателям внутреннего сгорания    13.9 Подвод топлива к котлам    13.10 Подвод топлива к газотурбинным установкам    13.11 Применение в качестве топлива сырой нефти и других воспламеняющихся жидкостей с температурой вспышки 60 градусов Цельсия и ниже    13.12 Применение природного газа (метана) в качестве топлива    13.13 Системы заправки топливом вертолетов    13.14 Системы сжиженного газа для хозяйственных нужд    13.15 Система подачи топлива для камбузного оборудования 14 Система смазочного масла    14.1 Масляные насосы двигателей внутреннего сгорания, передач и муфт    14.2 Подвод смазочного масла к двигателям внутреннего сгорания и передачам    14.3 Масляные насосы паровых турбин и передач    14.4 Подвод смазочного масла к паровым турбинам и передачам    14.5 Масляные цистерны    14.6 Устройства для сбора утечек смазочного масла    14.7 Подвод смазочного масла к газотурбинным установкам 15 Система водяного охлаждения    15.1 Насосы    15.2 Прокладка трубопроводов    15.3 Фильтры охлаждающей воды    15.4 Охлаждение двигателей внутреннего сгорания    15.5 Охлаждение газотурбинных установок    15.6 Забортные системы охлаждения 16 Система сжатого воздуха    16.1 Число воздухохранителей и запас пускового воздуха    16.2 Компрессоры    16.3 Прокладка трубопроводов 17 Система питательной воды    17.1 Насосы    17.2 Прокладка трубопроводов    17.3 Цистерны 18 Паропроводы и трубопроводы продувания    18.1 Прокладка трубопроводов    18.2 Продувание паропроводов    18.3 Расчет паропровода на тепловые расширения 19 Конденсационные установки    19.1 Общие положения    19.2 Насосы    19.3 Прокладка трубопроводов    19.4 Контрольно-измерительные приборы 20 Системы с органическими теплоносителями    20.1 Определения    20.2 Требования к теплоносителю    20.3 Система циркуляции органического теплоносителя    20.4 Расширительная цистерна    20.5 Цистерна запаса и сливная цистерна    20.6 Трубопроводы и арматура    20.7 Воздушные трубы и измерительные устройства    20.8 Устройства для сбора утечек органического теплоносителя    20.9 Котлы с органическими теплоносителями    20.10 Изоляция    20.11 Подогрев жидких грузов    20.12 Испытание трубопроводов систем с органическим теплоносителем 21 Испытания    21.1 Гидравлические испытания арматуры    21.2 Гидравлические испытания трубопроводов    21.3 Испытания устройств по предотвращению проникновения пламени в грузовые танки нефтеналивных судов    21.4 Испытания закрытий воздушных и вентиляционных труб    21.5 Испытания пластмассовых труб
Разработан:	Российский морской регистр судоходства
Утверждён:	Российский морской регистр судоходства
Издан:	Российский морской регистр судоходства (2020 г. )
Заменяет собой:	НД 2-020101-114 «Часть VIII. Системы и трубопроводы»
Нормативные ссылки:	НД 2-020101-124 «Часть I. Классификация» НД 2-020101-124 «Часть VI. Противопожарная защита» НД 2-020101-124 «Часть VII. Механические установки» НД 2-020101-124 «Часть X. Котлы, теплообменные аппараты и сосуды под давлением» НД 2-020101-124 «Часть XI. Электрическое оборудование» НД 2-020101-124 «Часть XII. Холодильные установки» НД 2-020101-124 «Часть XV. Автоматизация» НД 2-020101-124 «Часть XVII. Дополнительные знаки символа класса и словесные характеристики, определяющие конструктивные или эксплуатационные особенности судна» НД 2-020101-126 «Общие положения о классификационной и иной деятельности»
