ГОСТ Р 58881-2020

Обозначения условные графические в схемах судовых систем и систем энергетических установок

Обозначение:	ГОСТ Р 58881-2020
Обозначение англ:	GOST R 58881-2020
Статус:	введен впервые
Название рус.:	Обозначения условные графические в схемах судовых систем и систем энергетических установок
Название англ.:	Graphic designations in schemes of ship systems and systems of power installations
Дата добавления в базу:	01.01.2021
Дата актуализации:	01.01.2021
Дата введения:	01.11.2020
Область применения:	Стандарт устанавливает условные графические обозначения (далее — обозначения) трубопроводов, их элементов, средств измерений, механизмов, аппаратов, емкостей и приводов арматуры судовых систем и систем судовых энергетических установок (далее — систем). Стандарт распространяется на обозначения, применяемые в схемах систем на всех этапах проектирования, а также и в монтажных чертежах.

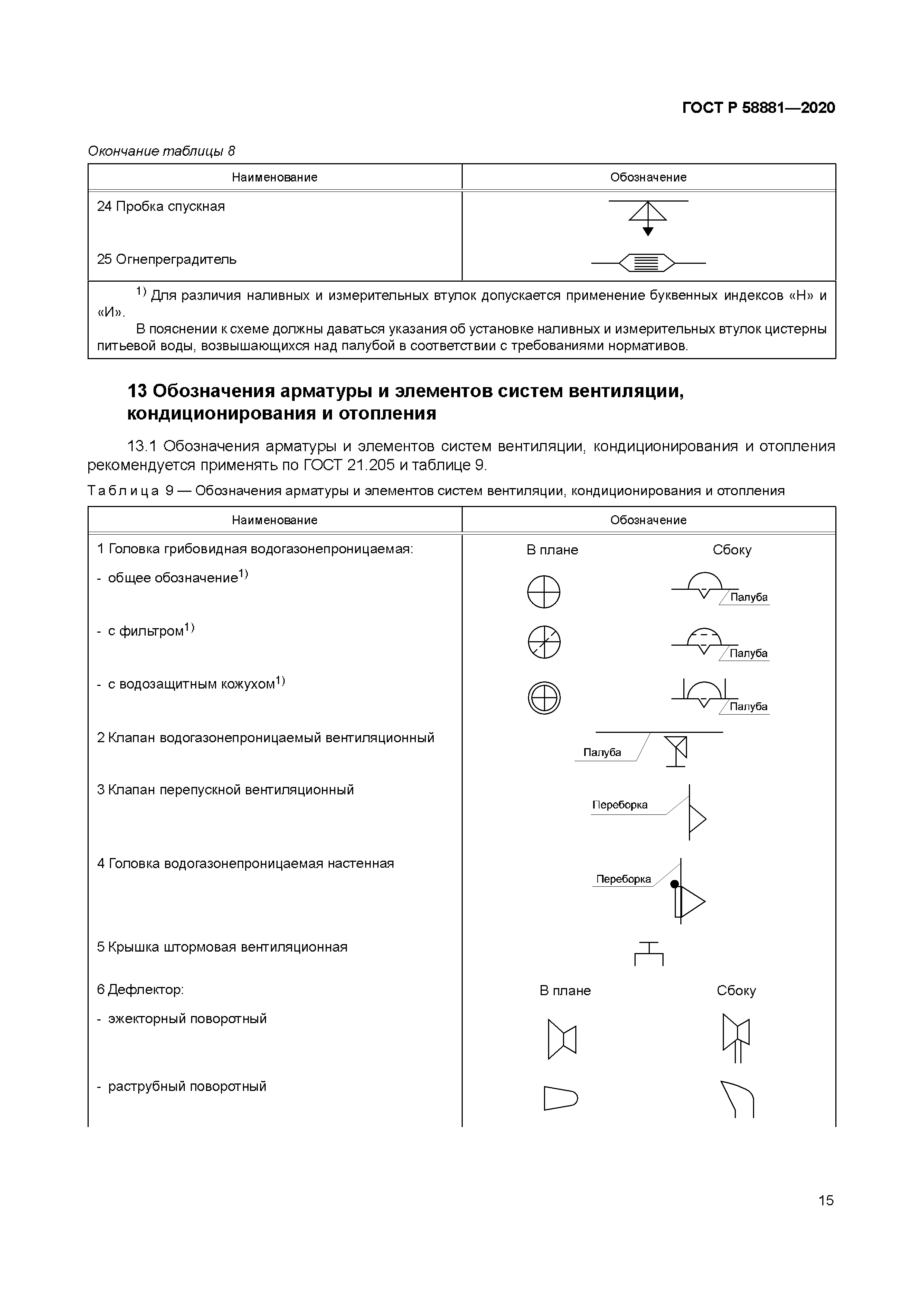

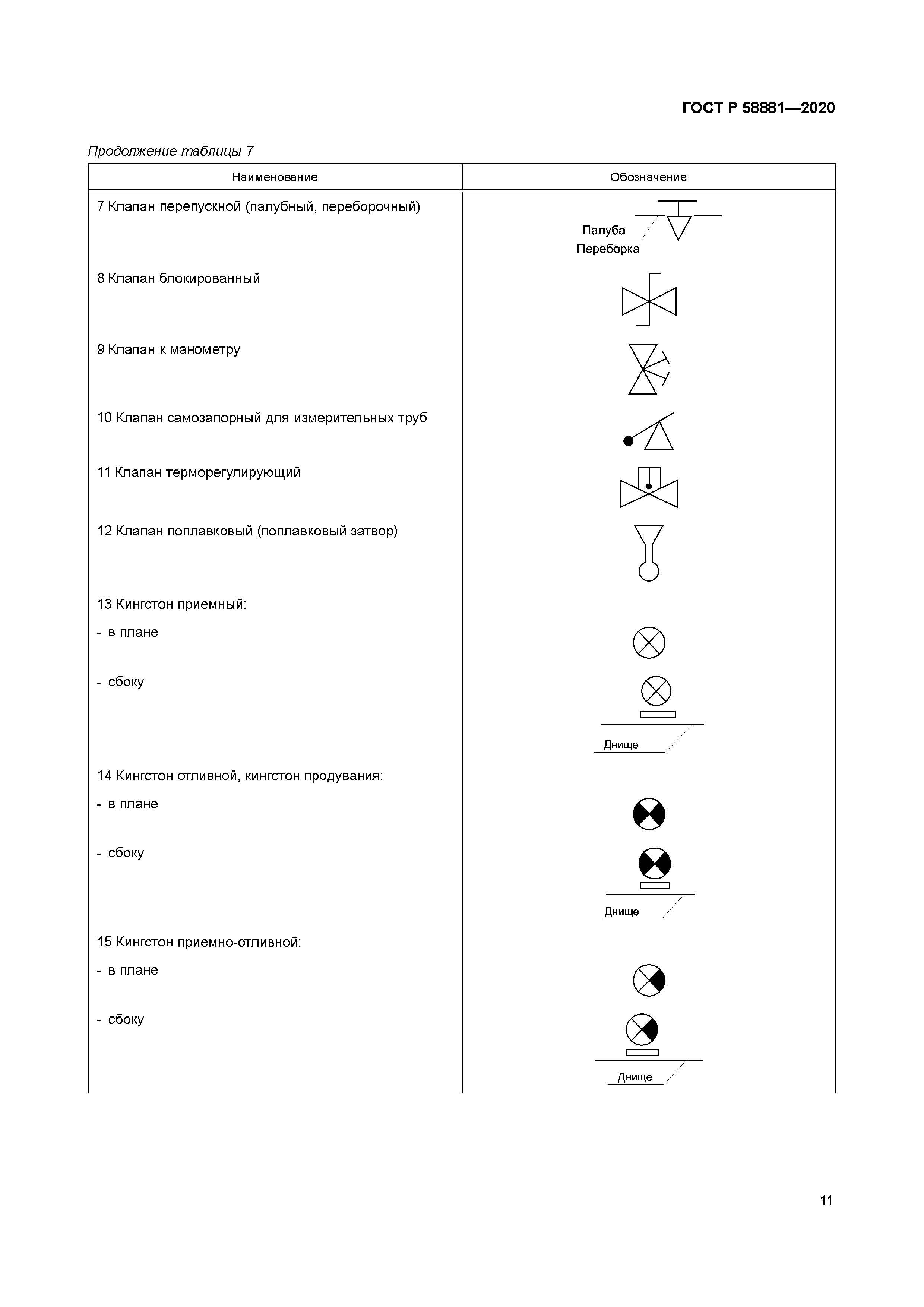

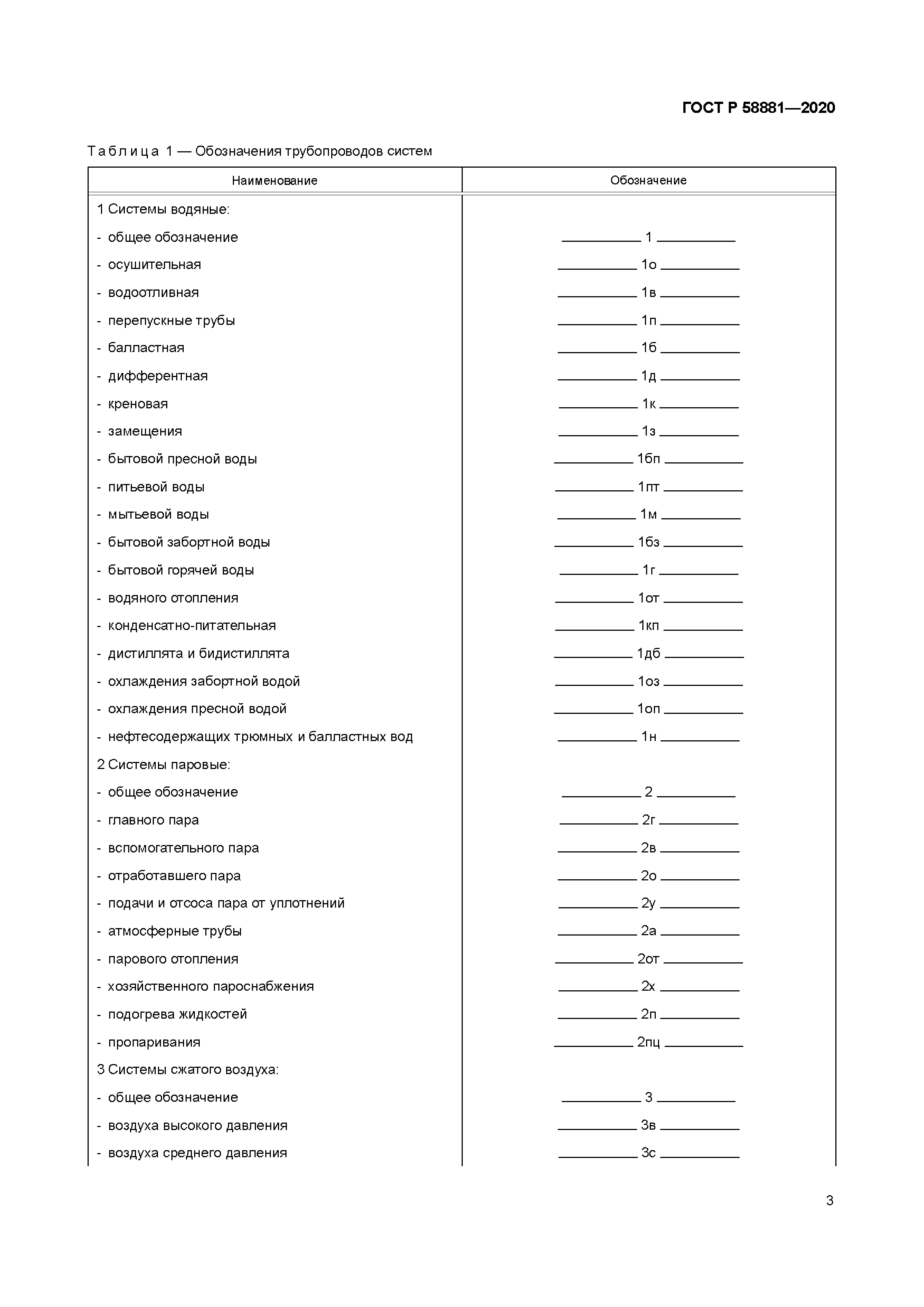

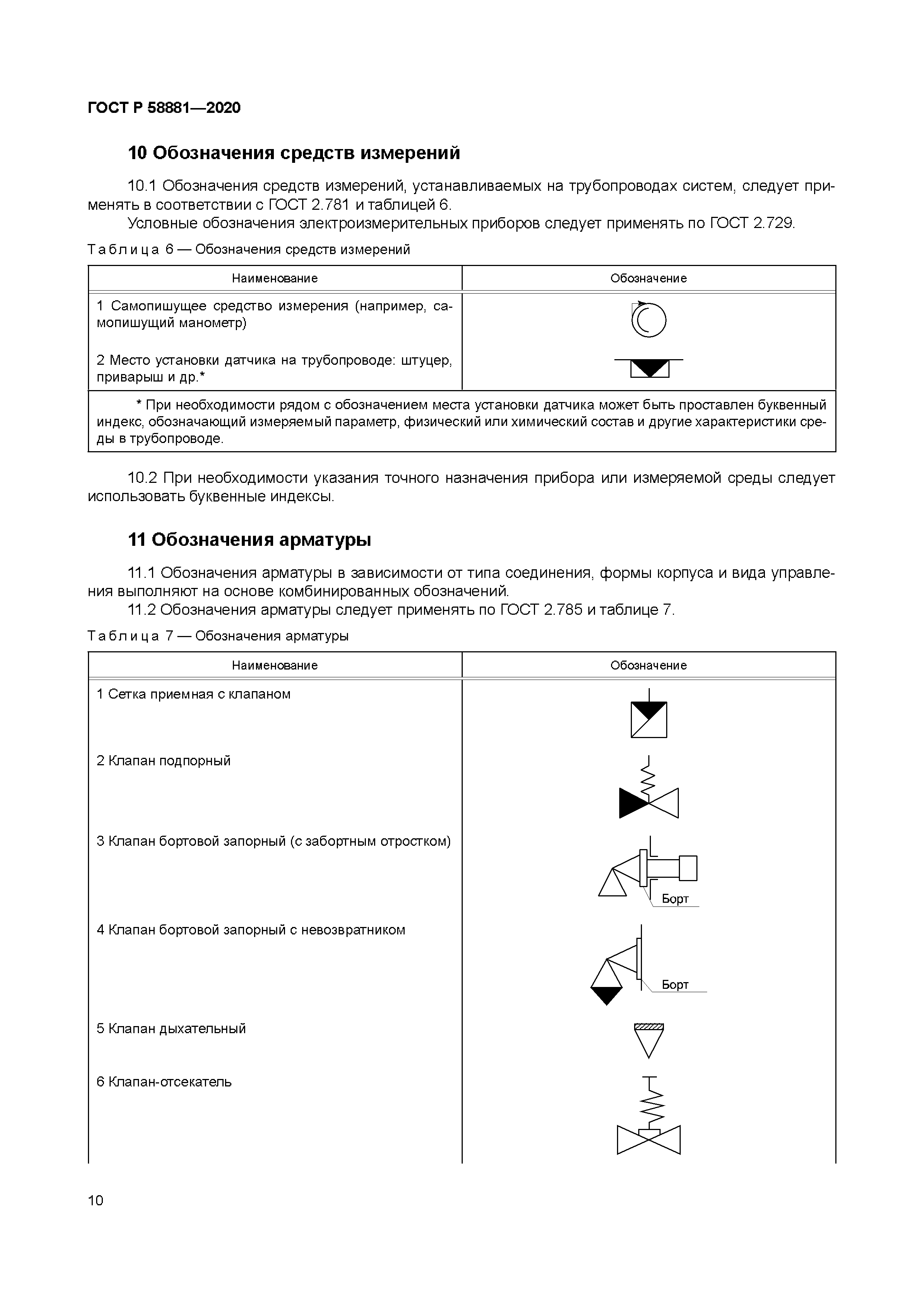

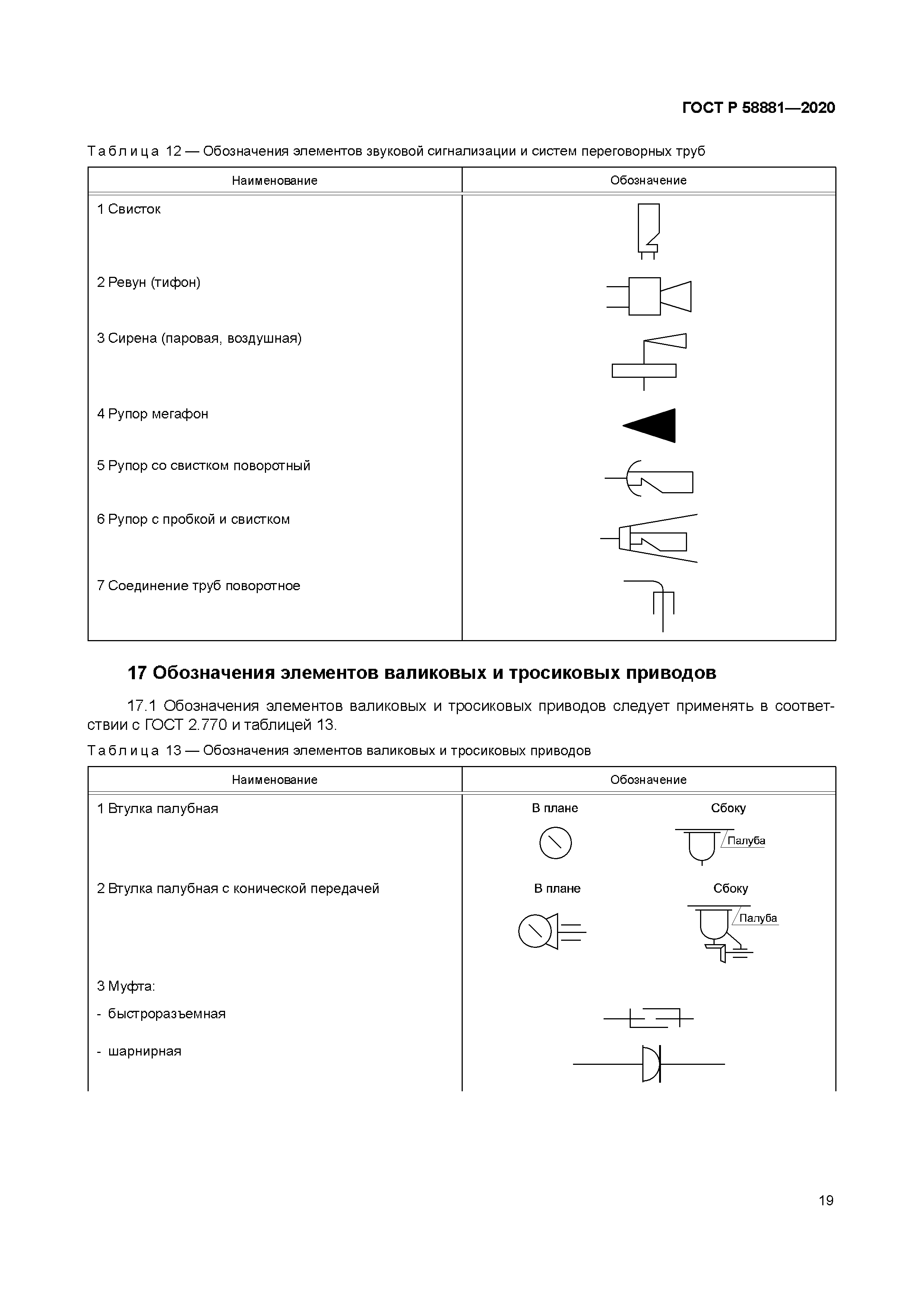

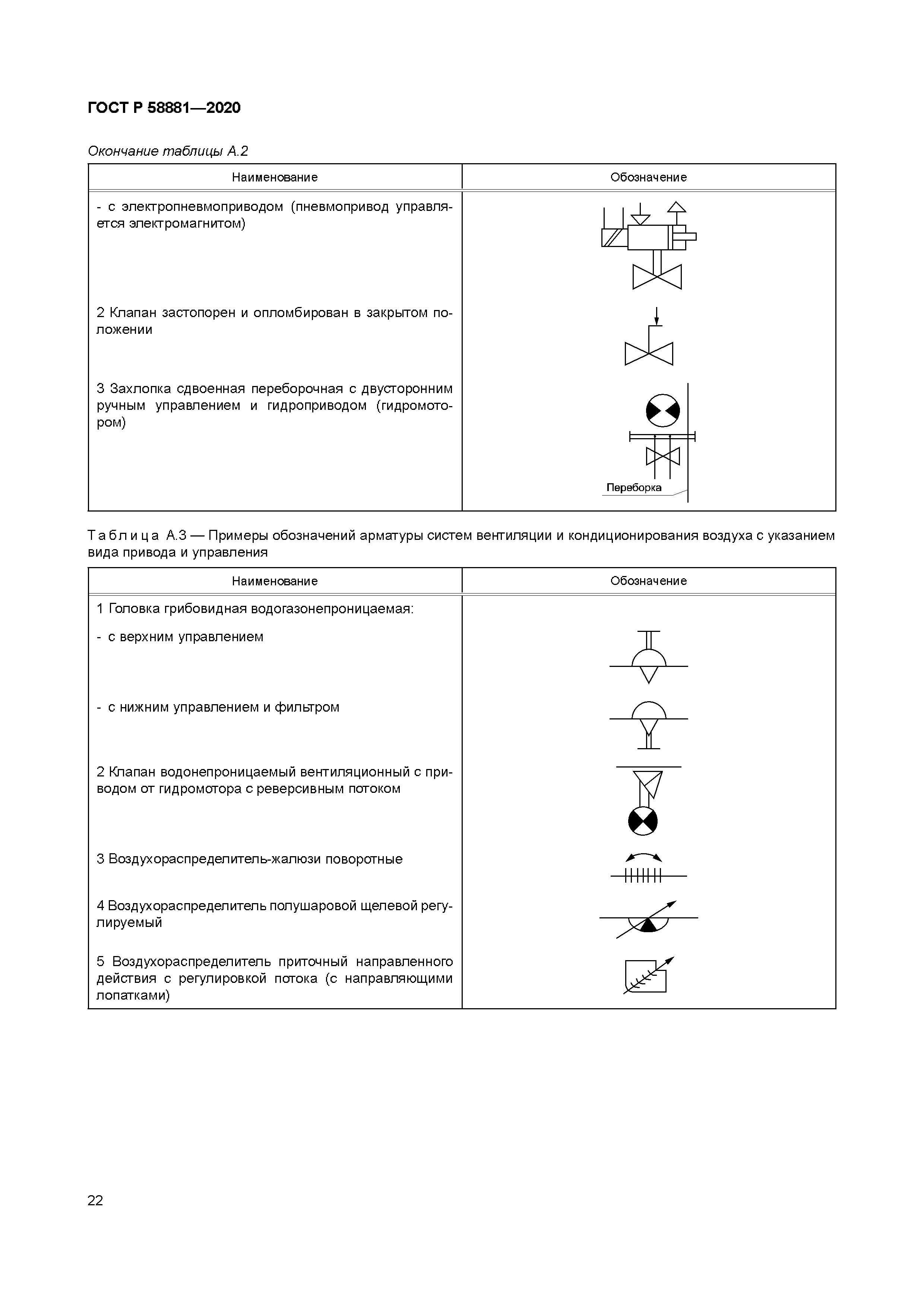

Оглавление:	1 Область применения 2 Нормативные ссылки 3 Термины и определения 4 Основные положения 5 Обозначения трубопроводов 6 Обозначения общего применения 7 Обозначения элементов трубопроводов 8 Обозначения механизмов и приводов 9 Обозначения емкостей, аккумуляторов и аппаратов 10 Обозначения средств измерений 11 Обозначения арматуры 12 Обозначения изделий общего назначения 13 Обозначения арматуры и элементов систем вентиляции, кондиционирования и отопления 14 Обозначения элементов противопожарных систем 15 Обозначения элементов систем водоснабжения и сточной 16 Обозначения элементов звуковой сигнализации и системы переговорных труб 17 Обозначения элементов валиковых и тросиковых приводов Приложение А (справочное) Примеры обозначений
Разработан:	НИИ Лот ФГУП Крыловский государственный научный центр
Утверждён:	25.06.2020 Федеральное агентство по техническому регулированию и метрологии (301-ст)
Издан:	Стандартинформ (2020 г. )
