Cast iron waste pipes and fittings. Duble branches, two-planar. Construction and dimensions

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ТРУБЫ ЧУГУННЫЕ
КАНАЛИЗАЦИОННЫЕ И ФАСОННЫЕ
ЧАСТИ К НИМ.

КРЕСТОВИНЫ ДВУХПЛОСКОСТНЫЕ

КОНСТРУКЦИЯ И РАЗМЕРЫ

ГОСТ 6942.21-80

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО ДЕЛАМ СТРОИТЕЛЬСТВА

Москва

РАЗРАБОТАНЫ Министерством промышленности строительных материалов СССР

ИСПОЛНИТЕЛИ

О. П. Михеев, канд. техн. наук (руководитель темы); В. И. Фельдман, канд. техн. наук; В. Н. Бехалов, канд. техн. наук

ВНЕСЕНЫ Министерством промышленности строительных материалов СССР

Зам. министра Н. П. Кабанов

УТВЕРЖДЕНЫ И ВВЕДЕНЫ В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по делам строительства от 4 сентября 1980 г. № 137

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ТРУБЫ ЧУГУННЫЕ КАНАЛИЗАЦИОННЫЕ
И ФАСОННЫЕ ЧАСТИ К НИМ
КРЕСТОВИНЫ ДВУХПЛОСКОСТНЫЕ

Конструкция и размеры



Cast iron waste pipes and fittings.
Duble branches, two-planar.
Construction and dimensions

ГОСТ
6942.21-80

Взамен
ГОСТ 6942.27-69

Постановлением Государственного комитета СССР по делам строительства от 4 сентября 1980 г. №137 срок введения установлен

с 01.01.1982 г.

1. Настоящий стандарт распространяется на двухплоскостные крестовины к чугунным трубам, предназначенным для систем внутренней канализации зданий.

2. Двухплоскостные крестовины изготовляются в правом и левом исполнениях.

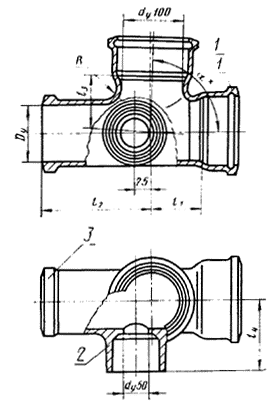

3. Конструкция и размеры двухплоскостных крестовин должны соответствовать указанным на чертеже и в таблице.

* a = 87°30 или 90°, при этом размер 87°30 является предпочтительным, а в крестовинах высшей категории качества обязательным.

1 - раструб типа I по ГОСТ 6942.2-80; 2 - раструб типа III по ГОСТ 6942.2-80; 3 - хвостовик по ГОСТ 6942.2-80

Размеры в мм

Условный проход Dy

Код ОКП для крестовин

l1

l2

l3

l4

Масса, кг

в правом исполнении

в левом исполнении

100

49 2522 4411

49 2522 4412

95

180

90

120

8,6

150

49 2523 4411

49 2523 4412

100

180

130

145

13,8

Примечание. Размеры и масса даны без учета антикоррозионного покрытия.

Пример условного обозначения двухплоскостной крестовины Dy = 150 мм в правом исполнении:

Крестовина КД-150´100´50 ГОСТ 6942.21-80

То же, в левом исполнении:

Крестовина ЛКД-150´100´50 ГОСТ 6942.21-80

4. Технические требования, правила приемки, методы контроля, маркировка, упаковка, транспортирование, хранение, гарантии изготовителя - по ГОСТ 6942.0-80.
